MANUALE UTENTE Eclips X4 90° Vermeiren

MANUALE DI ISTRUZIONI

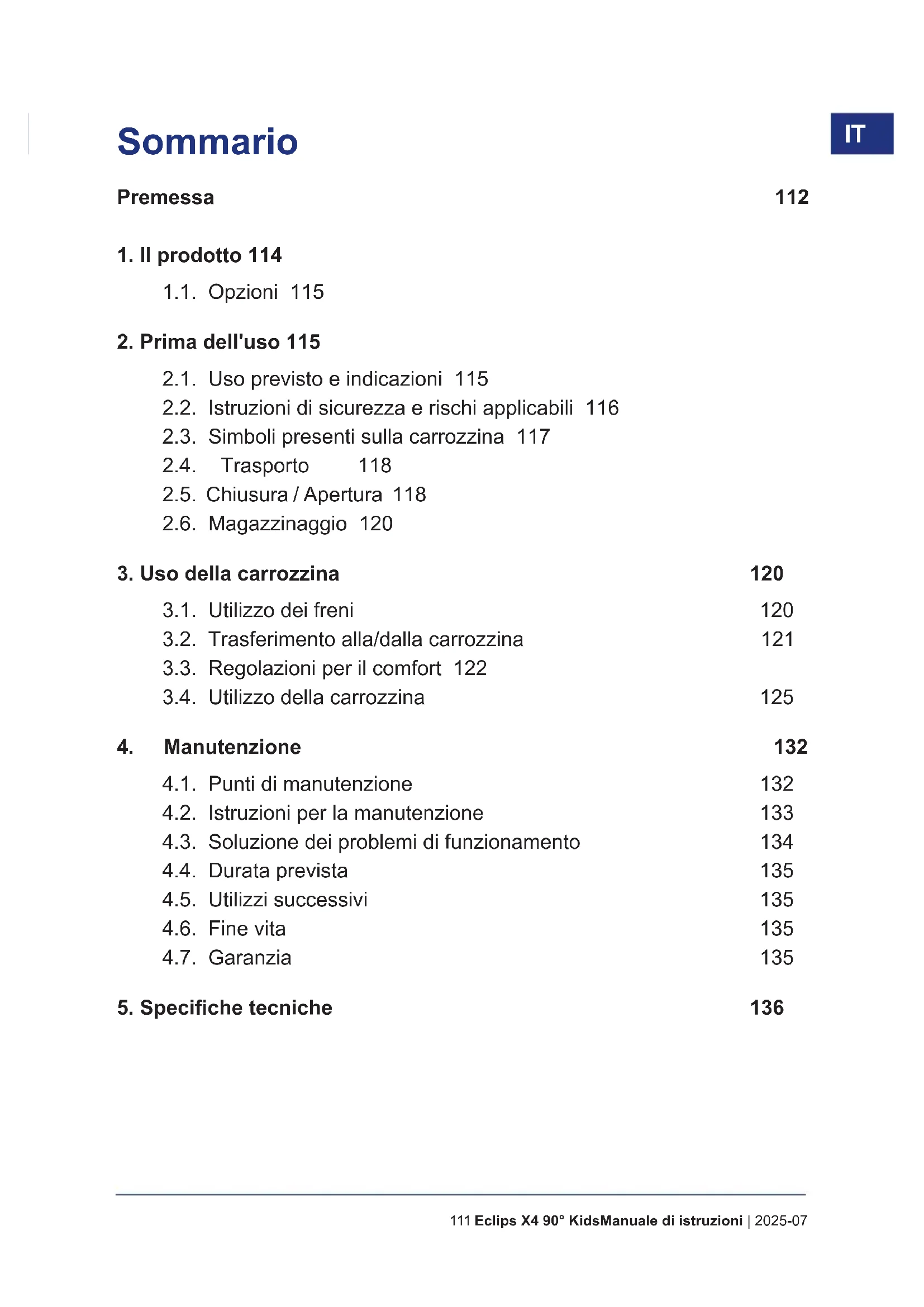

2. Prima dell'uso 115

2.1. Uso previsto e indicazioni 115 2.2. Istruzioni di sicurezza e rischi applicabili 116 2.3. Simboli presenti sulla carrozzina 117 2.4. Trasporto 118 2.5. Chiusura / Apertura 118 2.6. Magazzinaggio 120

3. Uso della carrozzina 120

3.1. Utilizzo dei freni 120 3.2. Trasferimento alla/dalla carrozzina 121 3.3. Regolazioni per il comfort 122 3.4. Utilizzo della carrozzina 125

4.1. Punti di manutenzione 132 4.2. Istruzioni per la manutenzione 133 4.3. Soluzione dei problemi di funzionamento 134 4.4. Durata prevista 135 4.5. Utilizzi successivi 135 4.6. Fine vita 135 4.7. Garanzia 135

5. Speciche tecniche 136

Sommario112Manuale di istruzioni | 2025-07 Eclips X4 90° Kids Premessa Congratulazioni! Ora possiede una carrozzina Vermeiren! Questa carrozzina è realizzata da personale qualicato e competente. Essa è progettata e prodotta secondo gli elevati standard di qualità garantiti da Vermeiren. Grazie per la ducia accordata ai prodotti Vermeiren. Questo manuale viene fornito come supporto per l'uso della carrozzina e delle sue opzioni operative. Leggerlo attentamente, in quanto aiuta a familiarizzarsi con il funzionamento, le prestazioni e le limitazioni della carrozzina. Per eventuali ulteriori domande successive alla lettura di questo manuale, rivolgersi al proprio rivenditore specializzato, che sarà lieto di fornire un supporto. Nota importante Per garantire la propria sicurezza e prolungare la durata del prodotto, trattarlo con cura e farlo controllare e/o sottoporlo a manutenzione con regolarità. Questo manuale rispecchia gli sviluppi più recenti del prodotto. Vermeiren si riserva il diritto di introdurre modiche di questo tipo di prodotto senza alcun obbligo di adattare o sostituire i prodotti analoghi consegnati in precedenza. Le immagini del prodotto vengono utilizzate per chiarire le istruzioni contenute nel manuale. I dettagli del prodotto ra󰀩gurato possono essere diversi da quelli del prodotto in uso.113 Eclips X4 90° KidsManuale di istruzioni | 2025-07

Informazioni disponibili Sul sito Web di Vermeiren, all'indirizzo http://www.vermeiren.com/, è sempre disponibile la versione più recente delle informazioni contenute in questo manuale. Visitare con regolarità tale sito per vericare l'esistenza di eventuali aggiornamenti. Le persone ipovedenti possono scaricare la versione elettronica di questo manuale e farlo leggere da un software applicativo di sintesi vocale. Manuale di istruzioni Per l'utente e il rivenditore specializzato Istruzioni di installazione Per il rivenditore specializzato Manuale di assistenza per le sedie a rotelle Per il rivenditore specializzato Dichiarazione di conformità CE114Manuale di istruzioni | 2025-07 Eclips X4 90° Kids

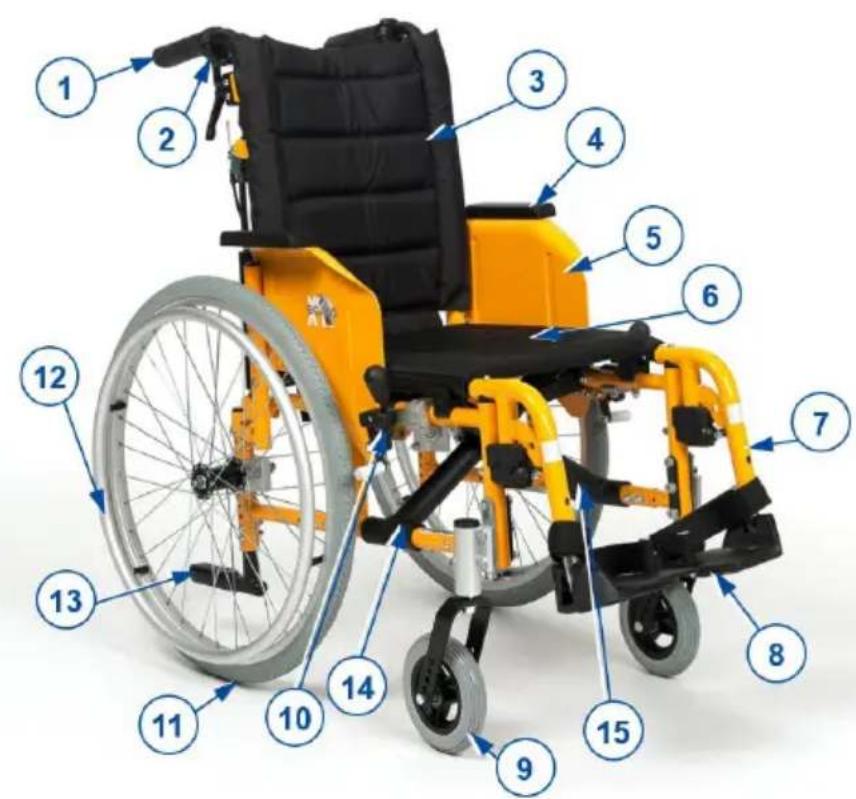

2. Impugnature inclinazione schienale

4. Imbottitura dei braccioli

13. Leva di inclinazione

15. Targhetta di identicazione115 Eclips X4 90° KidsManuale di istruzioni | 2025-07

1.1. Opzioni Per le opzioni, rivolgersi al proprio concessionario autorizzato. Sarà lieto di fornirle assistenza.

2.1. Uso previsto e indicazioni

• L'ausilio e' un prodotto medicale.

• Indicazioni e controindicazioni: Questa carrozzina è destinata ad essere azionata dall’utente seduto sulla stessa, oppure spinta da un assistente o da un genitore. La carrozzina è destinata ad essere un ausilio per il trasporto di giovani con ridotte capacità di deambulazione. NON utilizzare la carrozzina senza assistenza se si so󰀨re di disabilità siche o mentali in grado di mettere in pericolo sé o altri durante l'uso. Consultare pertanto anzitutto il proprio medico e avere cura di trasmettere il suo parere al proprio rivenditore specializzato.

• Questa carrozzina è adatta per l'uso al coperto e all'aperto.

• Essa è progettata e realizzata esclusivamente per il trasporto/ trasferimento di una (1) persona di peso non superiore a 80 kg. Essa non è viceversa progettata per il trasporto di merci od oggetti, né per qualunque uso diverso da quello descritto in precedenza.

• Utilizzare esclusivamente accessori e ricambi approvati da Vermeiren.

• Leggere tutte le informazioni tecniche di dettaglio e le limitazioni della carrozzina, riportate nel capitolo 5..

• La garanzia del prodotto presuppone un uso e una manutenzione normali del medesimo, come descritti in questo manuale. I danni al prodotto dovuti a uso improprio o manutenzione carente causano la decadenza della garanzia.116Manuale di istruzioni | 2025-07 Eclips X4 90° Kids 2.2. Istruzioni di sicurezza e rischi applicabili

ATTENZIONE Rischio di lesioni e/o danni

• Leggere e osservare le istruzioni contenute in questo manuale. In caso contrario, è possibile ferirsi o danneggiare la carrozzina. Durante l'uso, tenere presenti le seguenti avvertenze generali:

• Non utilizzare la carrozzina se si è sotto l’e󰀨etto di alcool, farmaci o altre sostanze in grado di inuire sulle proprie capacità di guida.

• Non dimenticare che alcune parti della carrozzina possono diventare molto calde o fredde a causa della temperatura ambiente, della radiazione solare o di dispositivi di riscaldamento. Prestare attenzione quando si tocca la console. In condizioni climatiche fredde, indossare indumenti protettivi. In caso di uso all'aperto, è possibile utilizzare guanti da equitazione per migliorare la presa sui corrimani.

• Non modicare in alcun modo il prodotto.

• Se al momento della consegna l'imballaggio del prodotto è stato danneggiato, aperto (involontariamente) o alterato da condizioni ambientali (umidità, calore...), vericare l'integrità del dispositivo. In caso di dubbio, contattare il proprio rivenditore specializzato. Tieni presente che il tuo carrozzina potrebbe interferire con qualche sistema di antifurto, a seconda delle impostazioni utilizzate ciò potrebbe fra scattare l'allarme del negozio. Qualsiasi incidente grave [MDR (UE) 2017/745 §2 (65)] che si sia vericato in relazione al dispositivo deve essere segnalato al produttore e all'autorità competente dello Stato membro in cui risiede l'utente e/o il paziente.117 Eclips X4 90° KidsManuale di istruzioni | 2025-07

2.3. Simboli presenti sulla carrozzina Indicazione del modello Codice prodotto Numero di serie Dispositivo medico Produttore Data di produzione Dichiarazione di conformità Attenzione: informazioni importanti Si consiglia di leggere il manuale Rischio di intrappolamento Peso massimo dell'utente, in kg Non utilizzare come sedile in automobile118Manuale di istruzioni | 2025-07 Eclips X4 90° Kids 2.4. Trasporto

2.4.1. Trasporto su veicoli, come bagaglio

AVVERTENZA Rischio di lesioni

• NON utilizzare la carrozzina come sedile in un veicolo; vedere il simbolo successivo.

• Controllare che la carrozzina sia ssata in modo adeguato, per evitare lesioni ai passeggeri in caso di collisioni o frenate brusche.

• NON utilizzare la stessa cintura di sicurezza per il passeggero e per la carrozzina.

1. Rimuovere i poggiapiedi e gli accessori.

2. Conservare i poggiapiedi e gli accessori in modo sicuro.

3. Se possibile ripiegare la carrozzina e rimuovere le ruote posteriori.

4. Sistemare la carrozzina nel portabagagli.

5. Se lo scomparto della carrozzina e del passeggero NON sono separati,

collegare il telaio della carrozzina in modo saldo al veicolo. È possibile utilizzare le cinture di sicurezza disponibili nel veicolo. 2.5. Chiusura / Apertura

ATTENZIONE Rischio di lesioni

• Allontanare le dita dalle parti mobili della carrozzina.

2.5.1. Apertura della carrozzina

1. Posizionarsi dietro la carrozzina.

2. Utilizzare le impugnature per aprire la carrozzina il più possibile.

3. Posizionarsi davanti alla carrozzina.119 Eclips X4 90° KidsManuale di istruzioni | 2025-07

4. Premere entrambi i prolati tubolari della seduta verso il basso no a

quando non risultano ssati nella posizione corretta.

5. Montare la barra di spinta (vedere il §3.3.4.).

2.5.2. Chiusura della carrozzina

1. Ripiegare pedane o rimuovere le poggiapiedi (vedere la sezione §

2. Rimuovere la barra di spinta (vedere il §3.3.4.).

3. A󰀨errare il sedile dalla parte anteriore e dallo schienale e tirarlo verso

2.5.3. Montaggio delle ruote posteriori

1. A󰀨errare la ruota posteriore e premere il pulsante (1).

2. Tenere premuto il pulsante e montare l'asse delle ruote posteriori no al

3. Rilasciare il pulsante.

4. Vericare che la ruota sia ssata.

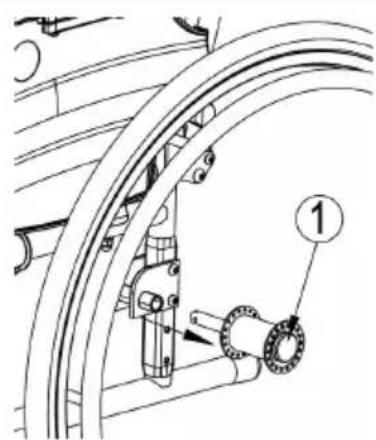

2.5.4. Smontare le ruote posteriori

1. Accertarsi i freni siano disattivati.

2. Impugnare la carrozzina dal telaio laterale dove si desidera rimuovere

3. Premere il pulsante al centro del mozzo della ruota.

4. Estrarre la ruota dal telaio.120Manuale di istruzioni | 2025-07 Eclips X4 90° Kids

ATTENZIONE Rischio di danni

• Avere cura di immagazzinare la carrozzina in un ambiente asciutto, per evitare la formazione di mu󰀨a o danni alla selleria; vedere inoltre il capitol 5..

3. Uso della carrozzina

AVVERTENZA Rischio di lesioni

• Leggere anzitutto il capitolo precedente per familiarizzarsi con l'uso previsto. NON utilizzare la carrozzina senza avere letto e compreso a fondo tutte le istruzioni.

• In caso di dubbi o domande, non esitare a rivolgersi al proprio rivenditore specializzato di zona, al proprio fornitore di cure sanitarie o a un consulente tecnico per un aiuto al riguardo. 3.1. Utilizzo dei freni

ATTENZIONE Rischio di lesioni

• Non utilizzare i freni per rallentare la carrozzina durante la marcia, utilizzarli solo per prevenire movimenti indesiderati della carrozzina.

• Sull'adeguato funzionamento dei freni incidono l'usura e la mancanza di pulizia delle ruote, ad esempio presenza di acqua, olio o fango. Vericare le condizioni delle ruote prima di ogni utilizzo.

• I freni sono regolabili e possono usurarsi. Vericare il funzionamento dei freni prima di ogni utilizzo.

• Accertarsi che la carrozzina sia su una supercie piana prima di rilasciare i freni. Non rilasciare mai entrambi i freni contemporaneamente.121 Eclips X4 90° KidsManuale di istruzioni | 2025-07

3.1.1. Inserimento dei freni:

1. Spingere le impugnature dei freni in avanti no a sentire un clic distinto.

3.1.2. Per rilasciare i freni:

1. Rilasciare un freno tirando l'impugnatura all'indietro.

2. Reggere il corrimano della ruota di rilascio con la mano.

3. Ripetere l'operazione per la seconda ruota e il secondo freno di

parcheggio. 3.2. Trasferimento alla/dalla carrozzina

ATTENZIONE Rischio di lesioni o di danni

• Nel caso in cui non si riesca a eseguire il trasferimento in modo sicuro, chiedere assistenza.

• Non stare in piedi sui pedane.

3.2.1. Trasferimento

1. Posizionare la carrozzina il più vicino possibile alla sedia, alla poltrona

o al letto verso il quale si desidera trasferire il paziente.

2. Azionare entrambi i freni di stazionamento; vedere il §3.1..

3. Ripiegare pedane o rimuovere le poggiapiedi (vedere la sezione §

4. Trasferirsi sulla/dalla carrozzina utilizzando la forza delle proprie

braccia o con l'ausilio di uno (o più) assistenti o di un dispositivo di sollevamento.

3.2.2. Posizione di seduta sulla carrozzina

Alcuni consigli per un utilizzo confortevole della carrozzina:

• Sedersi sul sedile con la parte inferiore della schiena contro lo schienale.

• Accertarsi che le cosce siano in posizione orizzontale, se necessario regolare la lunghezza dei poggiapiedi (vedere il manuale di installazione).122Manuale di istruzioni | 2025-07 Eclips X4 90° Kids 3.3. Regolazioni per il comfort

ATTENZIONE Rischio di lesioni o di danni

• Le regolazioni per il comfort indicate di seguito possono essere eseguite da assistenti o badanti. Tutte le altre regolazioni vengono eseguite dal rivenditore specializzato in base alle istruzioni di installazione; vedere la premessa.

• Tenere sempre conto del raggio di rotazione della pedana, per evitare di causare lesioni alle persone o danni materiali.

• Prestare attenzione per evitare che dita, indumenti e bbie rimangano intrappolati durante le regolazioni.

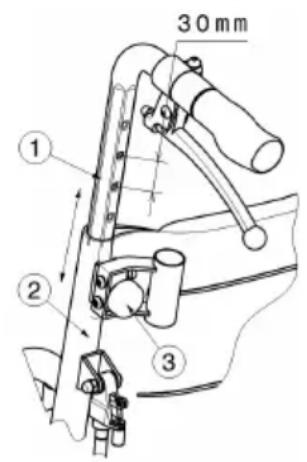

3.3.1. Altezza delle impugnature

L'altezza delle impugnature può essere regolata su 6 posizioni (intervalli di 30 mm):

5. Allentare la vite (1) .

6. Regolare l'impugnatura all'altezza

desiderata (6 posizioni).

7. Riavvitare la vite (1) .

3.3.2. Inclinazione dello schienale

AVVERTENZA Rischio di lesioni

• La stabilità diminuisce in proporzione alla regolazione del sedile all'indietro.

• Prima di regolare lo schienale, bloccare i freni di stazionamento.123 Eclips X4 90° KidsManuale di istruzioni | 2025-07

ATTENZIONE Rischio di lesioni

• Prestare attenzione a non mettere le dita, indumenti lontani dai meccanismo di regolazione. È possibile inclinare lo schienale all'indietro con un'inclinazione massima del 90° (in continuo). Durante la regolazione dello schienale, l'assistente deve accertarsi che il paziente sia seduto sulla carrozzina e che la stessa non si ribalti.

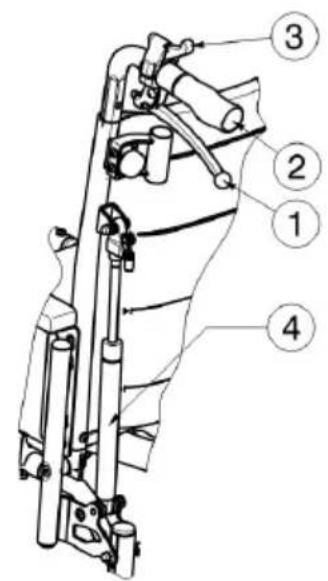

1. Tirare la maniglia (1) su entrambi i lati

verso l'impugnatura (2) per regolare l'inclinazione dello schienale.

2. Reclinare con un movimento continuo

entrambi i prolati tubolari dello schienale nella posizione desiderata.

3. Rilasciare la leva.

Nelle carrozzine dotate di freni a tamburo, le maniglie vengono utilizzate per frenare.

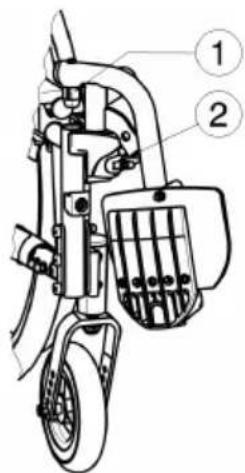

3.3.3. Montaggio o rimozione dei poggiapiedi124Manuale di istruzioni | 2025-07 Eclips X4 90° Kids

3.3.3.1. Montaggio dei poggiapiedi

1. Reggere il poggiapiedi lateralmente dalla parte esterna del telaio della

carrozzina e montare la chiusura del tubo (1) sul telaio.

2. Ruotare della pedana verso l'interno no a quando non scatta nella

3. Ruotare la pedana verso il basso.

3.3.3.2. Smontaggio dei poggiapiedi

1. Tirare la leva (2).

2. Ruotare il poggiapiedi verso l'esterno della carrozzina nché non si

sgancia dalla guida.

3. Slare la pedana dalla chiusura del prolato tubolare (1).

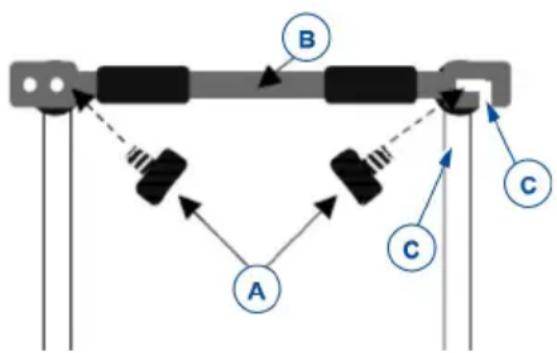

3.3.4. Montaggio o rimozione della barra di spinta

AVVERTENZA Rischio di lesioni

• Accertarsi che le manopole a stella siano ben serrate.

• Se presente, assicurarsi che la barra di spinta sia montata per aumentare la stabilità dello schienale della carrozzina.

nell'impugnatura sinistra.

2. Avvitare la manopola a stella (A) nell'impugnatura destra.

3. Ruotare la barra di spinta (B) verso destra.

4. Montare il gancio della barra di spinta sulla lettatura della vite della

manopola a stella destra.125 Eclips X4 90° KidsManuale di istruzioni | 2025-07

5. Utilizzare i due fori sull'impugnatura sinistra per regolare la tensione

1. Allentare la manopola (A) a stella sull'impugnatura destra.

2. Rimuovere il morsetto (C) dall'impugnatura destra (D).

3.3.5. Schienale anatomico

Lo schienale anatomico può essere facilmente rimosso per il ripiegamento. Si monta inserendo le viti di sicurezza dello schienale nelle sta󰀨e sui tubi dello schienale. Accertarsi che le manopole a stella siano ben serrate.

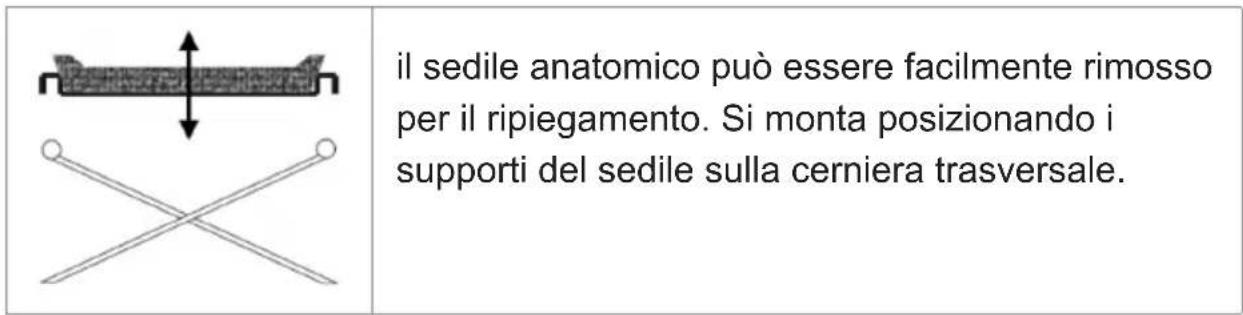

3.3.6. Sedile anatomico

il sedile anatomico può essere facilmente rimosso per il ripiegamento. Si monta posizionando i supporti del sedile sulla cerniera trasversale. 3.4. Utilizzo della carrozzina 4 A seconda della propria situazione clinica e del tipo di carrozzina, l'utente può azionare autonomamente la stessa oppure farla spingere da un assistente.

ATTENZIONE Rischio di intrappolamento

• Avere cura di evitare che le dita restino impigliate nei raggi delle ruote.

• Quando si attraversano passaggi stretti, prestare attenzione a non schiacciarsi le mani sui corrimani.126Manuale di istruzioni | 2025-07 Eclips X4 90° Kids

• Quando la carrozzina è azionata da un assistente, tenere le braccia lontane dalle ruote e i piedi sulle pedane.

ATTENZIONE Rischio di lesioni o di danni

• NON e󰀨ettuare spostamenti su superci inclinate, ostacoli, gradini o cordoli di dimensioni superiori a quelle specicate nel § 5..

• Non utilizzare la carrozzina nel tra󰀩co. Rimanere sempre sul marciapiede.

• Non azionare i corrimani con le mani bagnate.

• Prestare attenzione quando si procede su strade con buche o fessure in cui le ruote possano incastrarsi.

• Evitare sassi o altri oggetti in grado di bloccare le ruote.

• Tenere sempre conto del raggio di rotazione della pedana, per evitare di causare lesioni alle persone o danni materiali.

• Prima di ogni utilizzo, vericare che: – tutte le regolazioni siano ssate saldamente; vedere il §3.3.. – i freni di parcheggio funzionino correttamente. – gli pneumatici siano in buone condizioni; vedere il §4.2.1..

3.4.1. Spostamenti con un assistente

1. Rilasciare i freni, o farli rilasciare dall'assistente mentre trattiene la

carrozzina per evitare che si sposti; vedere il §3.1..

2. L'assistente deve a󰀨errare le impugnature o la barra di spinta per

spingere la carrozzina nella direzione desiderata.

3. Dopo l'arresto, inserire i freni trattenendo allo stesso tempo la

carrozzina nel punto in cui si trova; vedere il §3.1..

3.4.2. Spostamenti in autonomia

1. Rilasciare uno alla volta i freni di parcheggio; vedere il §3.1..

2. Spostare le mani nel punto più alto di entrambi i corrimani.

3. Inclinare il busto n avanti e spingere in avanti i corrimani, no a quando

le braccia sono distese.

4. Riportare in scioltezza le braccia sul punto più alto dei corrimani e

ripetere il movimento di spinta.127 Eclips X4 90° KidsManuale di istruzioni | 2025-07

5. Per fermarsi, attendere l'arresto della carrozzina e spostarsi in avanti

/ all'indietro azionando i corrimani. Inserire uno alla volta i freni di parcheggio; vedere il §3.1..

ATTENZIONE Rischio di lesioni

• Se l'assistente non dispone di una forza su󰀩ciente per controllare la carrozzina, arrestare la marcia e utilizzare immediatamente i freni.

• Quando ci si ferma su una supercie (poco) inclinata, utilizzare i freni.

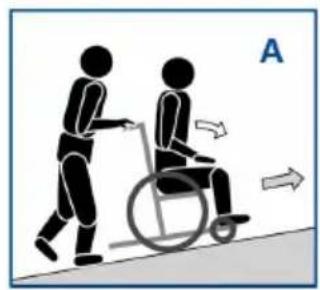

1. Assicurarsi alla carrozzina con una

cintura di sicurezza.

2. Chiedere aiuto a un assistente o a un

3. Procedere lentamente e in linea retta.

Quando si procede in salita, inclinare il busto leggermente in avanti (A/B). Quando si procede in discesa, inclinare il busto all'indietro, appoggiandosi allo schienale.

4. Non invertire mai il senso di marcia sulle

3.4.4. Uso delle rampe

ATTENZIONE Rischio di ribaltamento

• Utilizzare soltanto rampe approvate da Vermeiren, e non superare il loro carico massimo.

• Accertarsi che la carrozzina, una volta inclinata, non tocchi il suolo o la rampa.

• A󰀨rontare le rampe soltanto con l'aiuto di uno o due assistenti.128Manuale di istruzioni | 2025-07 Eclips X4 90° Kids

1. Regolare la posizione dello schienale, del sedile e dei poggiapiedi in

modo da ridurre il volume occupato dalla carrozzina e da aumentarne la stabilità una volta in pendenza.

2. Smontare i poggiapiedi; vedere il §3.3.3..

3. Seguire le istruzioni riportate nel §3.4.3..

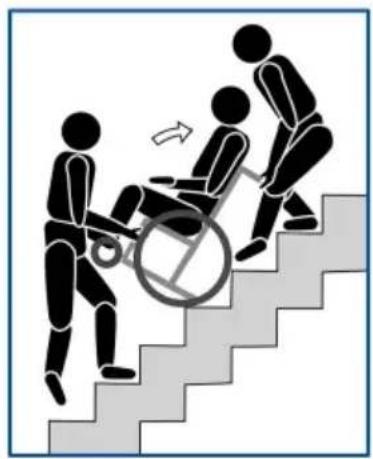

3.4.5. Uso delle scale

ATTENZIONE Rischio di ribaltamento

• Le scale devono sempre essere a󰀨rontate con l'aiuto di due assistenti.

• Non tentare mai di utilizzare scale inadatte alle carrozzine.

1. Smontare i poggiapiedi; vedere il

leggermente all'indietro la carrozzina servendosi delle maniglie.

3. Il secondo assistente deve afferrare la

carrozzina dal lato anteriore del telaio, su entrambi i lati della stessa.

4. Rimanere calmi, evitare movimenti

improvvisi e tenere le braccia all'interno della carrozzina.

5. Entrambi gli assistenti devono sollevare

e tirare la carrozzina da un gradino al successivo, mentre le ruote posteriori rotolano sui gradini.

6. Una volta superate le scale, rimontare i

poggiapiedi al loro posto; vedere il §3.3.3.129 Eclips X4 90° KidsManuale di istruzioni | 2025-07

3.4.6. A󰀨rontare gli ostacoli

ATTENZIONE Rischio di ribaltamento

• Se non si possiede su󰀩ciente esperienza di condotta della carrozzina, chiedere aiuto a un assistente.

• Quando si a󰀨ronta un ostacolo, accertarsi che le pedane non tocchino terra.

• Non utilizzare la carrozzina sulle scale mobili.

• Se disponibile, indossare la cintura di sicurezza.

3.4.6.1. Cordoli bassi (in salita o in discesa)

Questi possono essere a󰀨rontati procedendo in avanti (E / F) con l'ausilio di un assistente, o da utenti esperti di carrozzina.

1. L'assistente deve fare avanzare la

carrozzina avvicinandosi al cordolo. Accertarsi che le pedane non tocchino i cordoli.

2. Inclinare il busto all'indietro per ridurre la

pressione sulle ruote anteriori.

3. Mentre procede in avanti, l'assistente

deve impugnare saldamente le maniglie. Se necessario, l'assistente deve utilizzare i tappi di inclinazione per mantenere le ruote anteriori sollevate no a quando non hanno superato il bordo del cordolo.

4. L'assistente deve rilasciare la pressione

sulle maniglie e sui tappi per le estremità per appoggiare delicatamente a terra le ruote anteriori.

5. L'assistente deve poi impugnare

saldamente le maniglie spingendo le ruote posteriori della carrozzina sul cordolo o giù dal medesimo.130Manuale di istruzioni | 2025-07 Eclips X4 90° Kids Un utente esperto può negoziare piccoli scalini in avanti da solo: In discesa:

1. Spostare l'equilibrio sulle ruote posteriori

per ridurre la pressione sulle ruote anteriori.

2. A󰀨rontare gli scalini.

1. Arrivare agli scalini.

2. Inclinarsi all'indietro per essere in

equilibrio sulle ruote posteriori.

3. Portare l'equilibrio delle ruote anteriori

4. Piegarsi in avanti per una maggiore

5. Portare le ruote posteriori oltre gli scalini.

3.4.6.2. Cordoli medi (in salita o in discesa)

Questi cordoli devono essere a󰀨rontati procedendo all'indietro con l'ausilio di un assistente:

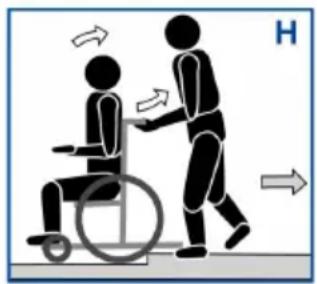

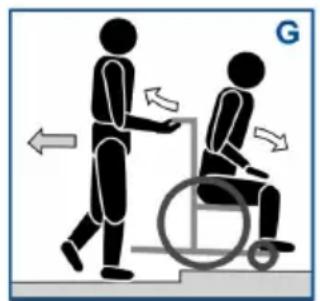

1. L'assistente deve ruotare la carrozzina

in modo da fare avvicinare per prime al cordolo le ruote posteriori (G/H).

2. In discesa: Inclinare il busto in avanti (G)

per spostare il baricentro verso il lato anteriore. In salita: Inclinare il busto all'indietro (H) per spostare il baricentro verso il lato posteriore.

3. L'assistente deve tirare delicatamente la

carrozzina per farla scendere dal / salire sul cordolo.131 Eclips X4 90° KidsManuale di istruzioni | 2025-07

3.4.6.3. Cordoli più alti

I cordoli di altezza maggiore, ma inferiore al valore massimo, vedere il § 5., devono essere a󰀨rontati con l'aiuto di due assistenti. In discesa:

1. Rimuovere i poggiapiedi.

2. L'assistente deve fare avanzare la carrozzina avvicinandosi al cordolo.

3. Inclinare il busto all'indietro per ridurre la pressione sulle ruote anteriori.

4. L'assistente deve a󰀨errare saldamente le maniglie e utilizzare i tappi

di inclinazione per mantenere le ruote anteriori sollevate no a quando non hanno superato il bordo del cordolo.

5. Il secondo assistente deve a󰀨errare il lato anteriore del telaio e

spostarsi all'indietro trascinando le ruote posteriori no a farle scendere dal cordolo.

6. L'assistente deve rilasciare la pressione sulle maniglie e sui tappi per le

estremità per appoggiare delicatamente a terra le ruote anteriori. In salita:

1. Rimuovere i poggiapiedi.

2. Il primo assistente deve ruotare la carrozzina in modo da fare

avvicinare per prime al cordolo le ruote posteriori.

3. Inclinare il busto all'indietro per spostare il baricentro verso il lato

4. Il secondo assistente deve a󰀨errare il lato anteriore del telaio e

spostarsi in avanti trascinando/spingendo le ruote posteriori sul cordolo. Il primo assistente deve sollevare le maniglie, a󰀨errandole saldamente per evitare che la carrozzina si capovolga.132Manuale di istruzioni | 2025-07 Eclips X4 90° Kids

4 Una cura regolare garantisce che la carrozzina rimanga in perfette condizioni di funzionamento. Per il manuale di manutenzione, fare riferimento al sito Web di Vermeiren all’indirizzo www.vermeiren.com. 4.1. Punti di manutenzione

ATTENZIONE Rischio di lesioni e danni

• Riparazioni e sostituzioni devono essere eseguite esclusivamente da personale con un'opportuna formazione e utilizzando unicamente ricambi originali Vermeiren. 4 L’ultima pagina di questo manuale contiene un modulo di registrazione che consente ai concessionari autorizzati di registrare ogni intervento di assistenza. La frequenza dell'assistenza dipende dalla frequenza e dall'intensità dell'uso. Concordare con il proprio rivenditore un calendario comune per le attività di ispezione / manutenzione / riparazione.

4.1.1. Prima di ciascun utilizzo

Vericare i seguenti punti:

• Tutti i componenti: presenza, integrità e assenza di usura.

• Tutti i componenti: pulizia, vedere il §4.2.2..

• Ruote, schienale, sedile, poggiapolpacci, braccioli e pedane: ssaggio corretto.

• Condizioni delle ruote / degli pneumatici: vedere il § 4.2.1..

• Condizioni dei componenti del telaio: assenza di deformazioni, instabilità, punti deboli o raccordi allentati.

• Sedile, schienale, poggiatesta (se presente) e imbottiture di braccioli e poggiapolpacci: assenza di usura eccessiva (come ammaccature, danni o lacerazioni).133 Eclips X4 90° KidsManuale di istruzioni | 2025-07

• Freni: integri e funzionanti.

• Sistema di inclinazione dello schienale: Integro e ben funzionante (bloccaggio, carico, nessuna deformazione o usura). Rivolgersi al proprio rivenditore specializzato per le riparazioni o i ricambi eventualmente necessari.

4.1.2. Annualmente o con maggiore frequenza

Almeno una volta all'anno, o con maggiore frequenza, richiedere al proprio rivenditore specializzato un intervento di ispezione e manutenzione della carrozzina. La frequenza minima di manutenzione dipende dall'uso, e deve pertanto essere concordata con il proprio concessionario autorizzato.

4.1.3. In caso di inutilizzo

Avere cura di immagazzinare la carrozzina in un ambiente asciutto, per evitare la formazione di mu󰀨a o danni alla selleria; vedere inoltre il capitol

4.2. Istruzioni per la manutenzione

4.2.1. Ruote e pneumatici

4 Il funzionamento corretto dei freni dipende dallo stato degli pneumatici, e può variare a seconda dell'usura e dell'eventuale contaminazione (acqua, olio, fango e così via). Tenere pulite le ruote da li, capelli, sabbia e bre. Vericare il prolo degli pneumatici. Se la profondità del battistrada è inferiore a 1 mm, occorre sostituire gli pneumatici. A tale scopo, rivolgersi al proprio rivenditore specializzato. Gonare ciascuno pneumatico alla pressione corretta (facendo riferimento all'indicazione riportata sul medesimo).134Manuale di istruzioni | 2025-07 Eclips X4 90° Kids

ATTENZIONE Rischio di danni da umidità

• Non pulire la carrozzina con manichette o pulitrici ad alta pressione. Stronare tutti i componenti rigidi con un panno umido (non zuppo). Se necessario, utilizzare un detergente delicato, adatto per smalti e materiali sintetici. È possibile pulire la selleria con acqua tiepida e un detergente delicato. Non utilizzare detergenti abrasivi per la pulizia.

ATTENZIONE Rischio di danni

• La disinfezione deve essere eseguita esclusivamente da personale con un'opportuna formazione. Consultare il proprio rivenditore specializzato. 4.3. Soluzione dei problemi di funzionamento Anche se si utilizza la carrozzina nel modo corretto, è comunque possibile che si verichi un problema tecnico. In tal caso, rivolgersi al rivenditore specializzato della propria zona.

AVVERTENZA Rischio di lesioni e danni

• NON tentare MAI di riparare personalmente la carrozzina. I sintomi indicati di seguito possono segnalare un problema grave. Rivolgersi pertanto sempre al proprio rivenditore specializzato se si rileva una qualunque delle seguenti anomalie:135 Eclips X4 90° KidsManuale di istruzioni | 2025-07

• Usura irregolare del battistrada di uno pneumatico;

• Tendenza della carrozzina a deviare lateralmente;

• Gruppi ruota danneggiati o spezzati. 4.4. Durata prevista La carrozzina è costruita in modo da permettere una durata media di vita di 5 anni. Tale valore aumenta o diminuisce a seconda della frequenza di utilizzo, delle condizioni di guida e della manutenzione. 4.5. Utilizzi successivi Prima di ogni utilizzo successivo, fare disinfettare, ispezionare e sottoporre a manutenzione la carrozzina secondo le istruzioni dei § 4.1. e § 4.2. . 4.6. Fine vita A ne vita, occorre smaltire la carrozzina conformemente alla legislazione ambientale locale. Il modo migliore per farlo consiste nello smontare la carrozzina per agevolare il trasporto dei componenti riciclabili. 4.7. Garanzia La garanzia di questo prodotto è soggetta ai termini e alle condizioni generali di ogni paese.136Manuale di istruzioni | 2025-07 Eclips X4 90° Kids

5. Speciche tecniche

I dettagli tecnici riportati di seguito sono validi soltanto per la carrozzina oggetto del manuale, con le impostazioni standard e in condizioni ambiente ottimali. Durante l’uso, tenere conto di questi dati di dettaglio. I valori indicati non sono più validi se la poltrona elevabile ha subito modiche o danni, oppure presenta un livello elevato di usura. Marchio Vermeiren Gruppo prodotto Carrozzina manuale Tipo Eclips X4 90° Kids Descrizione Dimensioni Peso massimo dell’utente 80 kg Lunghezza complessiva 830 - 1000 mm Lunghezza ripiegata (senza poggiapiedi)

Larghezza complessiva 500 mm 550 mm Larghezza ripiegata 310 mm Altezza complessiva 820 - 980 mm Altezza ripiegata 820 - 980 mm Massa totale ± 16 kg Massa del componente più pesante 10,4 kg Masse dei componenti rimovibili Poggiapiedi Ruote posteriori 1,8 kg 3,8 kg Stabilità statica in discesa 7,5° (nella congurazione standard) Stabilità statica in salita Blocco asse posteriore: 4° Blocco asse anteriore: Il dispositivo antiribaltamento deve essere disponibile come standard di serie Stabilità statica laterale 16° (in congurazione standard) Basculamento del sedile 0° - 6,5° Profondità del sedile regolabile 310 mm - 370 mm 330 mm - 390 mm Larghezza e󰀨ettiva del sedile 320 mm 370 mm La casa produttrice si riserva il diritto di apportare modiche tecniche. Tolleranza misurazioni +- 15 mm / 1,5 kg / 1,5° .137 Eclips X4 90° KidsManuale di istruzioni | 2025-07

Marchio Vermeiren Gruppo prodotto Carrozzina manuale Tipo Eclips X4 90° Kids Descrizione Dimensioni Altezza da terra del sedile 420 - 470 mm Angolazione dello schienale 5° - 95° Altezza dello schienale 350 - 400 mm Distanza tra pedana e sedile 255 - 365 mm Angolo fra le gambe e la supercie del sedile 11° Angolazione della pedana 14° Distanza tra imbottitura dei braccioli e sedile

Posizione anteriore della imbottitura dei braccioli 150 mm Posizione orizzontale dell'asse (deessione) 70 mm - 120 mm Raggio di sterzata minimo 1530 mm Diametro delle ruote posteriori 22" Diametro delle ruote anteriori 150 mm Temperatura di utilizzo +5°C - +41°C Umidità per utilizzo e conservazione 30% - 70% La casa produttrice si riserva il diritto di apportare modiche tecniche. Tolleranza misurazioni +- 15 mm / 1,5 kg / 1,5° .138Manual de instrucciones | 2025-07 Eclips X4 90° Kids Introducción 139
