Producttype	Inbouwoven
Merk	CATA
Model	MD 5007 BK
Elektrische voeding	230 V / 50 Hz, 13 A
Vermogen onderverwarming	1,30 kW
Vermogen bovenverwarming	0,90 kW
Vermogen hetelucht	2,30 kW
Vermogen grill	1,35 kW
Kookfuncties	Hetelucht, bovenverwarming, onderverwarming, circulatie met ventilator, half hetelucht, grill, maxi-grill, heteluchtgrill, ontdooien
Elektronische timer	Ja, met programmering van duur en einde kooktijd, alarm
Binnenverlichting	Ja, lamp 15-25 W, type E-14, 300 °C
Reinigingssysteem	AquaSmart (stoomreiniging) en handmatige reiniging
Uitneembare deur	Ja, om reiniging te vergemakkelijken
Meegeleverde accessoires	Roster, druipbak, schroeven en afdekkingen voor bevestiging
Voedingskabel	H07RN-F 3x1,5 mm²
Installatie	Inbouw, klasse I, aardverplichting
Maximale temperatuur	250 °C
Typeplaatje	Zichtbaar bij het openen van de deur

Veelgestelde vragen - MD 5007 BK CATA

Hoe gebruik ik de timer om een kooktijd te programmeren?

Druk tweemaal op de selectietoets om de kookduur in te stellen met de + en - toetsen. Om de eindtijd te programmeren, druk driemaal. De oven stopt automatisch op de geprogrammeerde tijd. Vergeet niet de oven handmatig uit te schakelen na het alarm.

Hoe reinig ik de oven met het AquaSmart-systeem?

Verwijder de accessoires, giet 200 ml zeepwater in de druipbak, verwarm tot 200 °C gedurende enkele minuten, laat dan 20 minuten afkoelen. Stel vervolgens de AquaSmart-functie in op 0 en veeg af met een zachte doek.

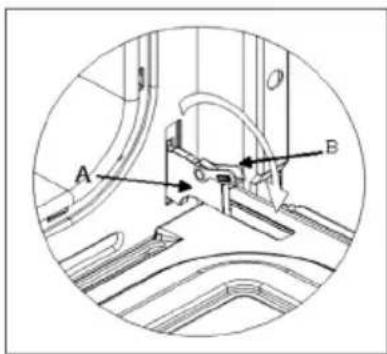

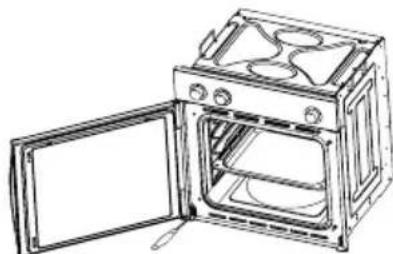

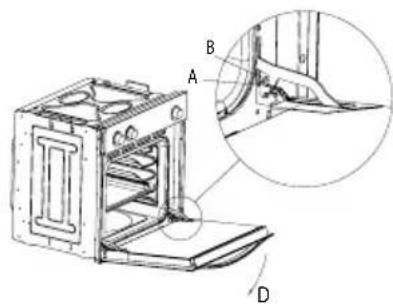

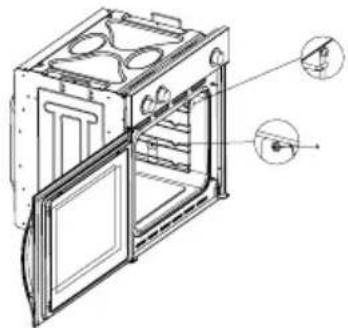

Hoe verwijder ik de ovendeur om deze te reinigen?

Open de deur volledig, til de beweegbare haken van de scharnieren op, sluit de deur gedeeltelijk en til hem dan op terwijl u hem naar buiten trekt. Om hem terug te plaatsen, schuift u de scharnieren in hun gleuven en klapt u de haken terug.

Welke kookstanden zijn beschikbaar?

De oven biedt de standen: hetelucht, bovenverwarming, onderverwarming, circulatie met ventilator, half hetelucht, grill, maxi-grill, heteluchtgrill en ontdooien. Selecteer met de multifunctionele knop.

Hoe vervang ik de ovellamp?

Koppel het apparaat los, verwijder de deur en de roosters. Draai de glazen afdekking tegen de klok in om deze te verwijderen, schroef dan de lamp los. Vervang door een lamp van 15-25 W, type E-14 bestand tegen 300 °C.

Wat te doen bij stroomuitval?

Stroomuitval annuleert de programma's en de klokinstelling. Na terugkeer van de stroom knippert de indicator. U moet de klok herprogrammeren en indien nodig de kookfuncties.

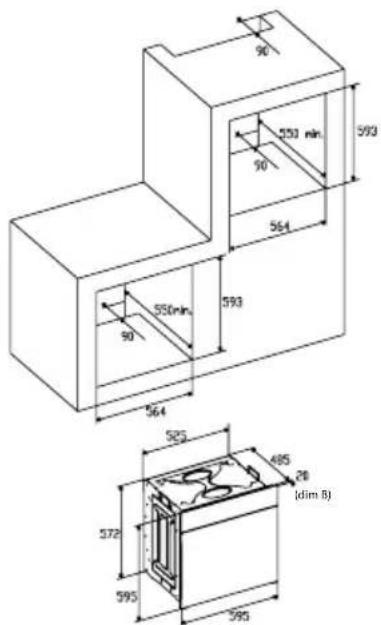

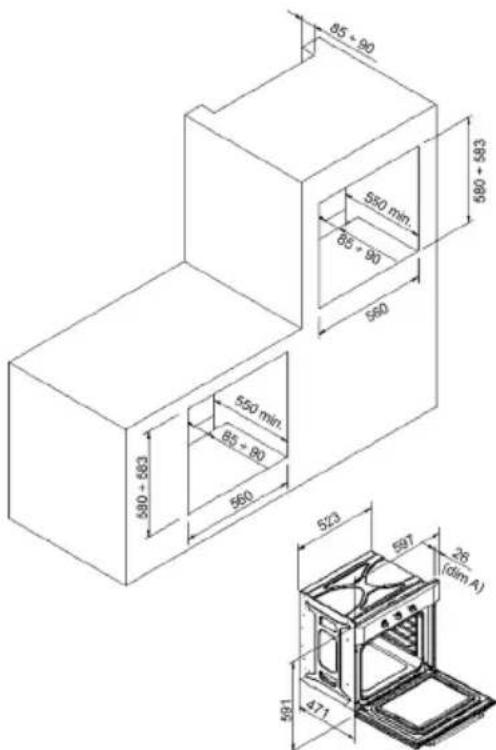

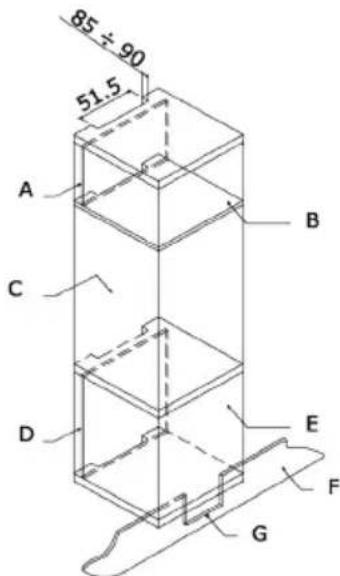

Hoe installeer ik de oven in een meubel?

De oven moet worden geïnstalleerd in een standaard nis van 600 mm. Zorg voor voldoende ventilatie (opening van minimaal 85-90 mm aan de achterkant). Bevestig de oven met de 4 meegeleverde schroeven in de hoeken van het deurframe.

Hoe gebruik ik de grill?

Plaats het voedsel op het rooster op het hoogste niveau en de druipbak op het laagste niveau. Selecteer de stand grill of maxi-grill. Draai vlees en vis halverwege om. Bedek de druipbak niet met aluminiumfolie.

Welke veiligheidsvoorschriften zijn belangrijk?

Laat hete olie nooit onbeheerd achter. Houd kinderen uit de buurt. Gebruik de oven niet om de kamer te verwarmen. Altijd loskoppelen voor reiniging. Plaats geen zware voorwerpen op de deur.

Hoe ontdooi ik voedsel met de oven?

Gebruik de stand ontdooien (ventilator zonder warmte). Plaats bevroren voedsel op een rooster. De ontdooitijd hangt af van de hoeveelheid. Zorg ervoor dat ze volledig ontdooid zijn voor het koken.

GEBRUIKSAANWIJZING MD 5007 BK CATA

Gebruiksaanwijzing en instructies voor ovens

PT

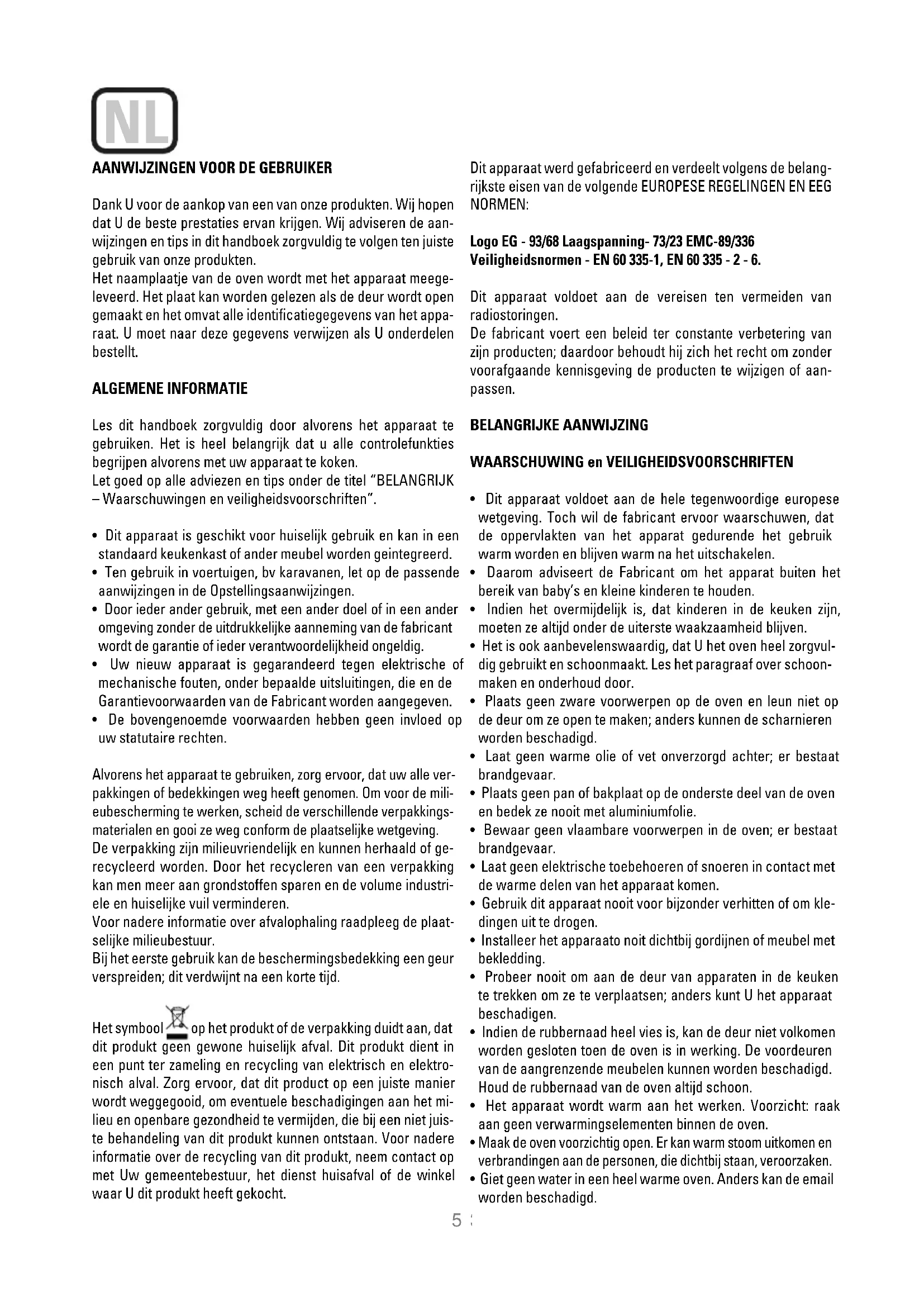

AANWIJZINGEN VOOR DE GEBRUIKER

Dank U voor de aankop van een van once Produkten. Wij hopen dat U de Beste prestaties ervan krijgen. Wij adviseren de aanwijzingen en tips in dit handboek zorgvuldig te volgen ten juiste gebruik van once Produkten.

Het naamplaatje van de oven worden met het apparaat meegeleveerd. Het staat kan worden gelezen als de deur worden open gemaakt en het omvat alle identificatiegegevens van het apparaat. U moet maar deze gegevens verwijzen als U onderdelen bestellt.

ALGEMENE INFORMATIE

Les dit handboek zorgvuldig door alvorens het apparaat te gebruiken. Het is heel belangrijk dat u alle controlefunkties begrijpen alvorens met uw apparaat te koken.

Let goed op alle adviezen en tips onder de titel "BELANGRIJK - Waarschuwingen en verilgheidsvoorschriften".

• Dit apparaat is geschikt voor huiselijk gebruik en kan in een standardiek ukenkast of ander meubel worden geintegreerd.
• Ten gelebruik in voertuigen, by karavanen, let op de passende aanwijzingen in de Opstellingsaanwijzingen.
• Door ieder ander gebruik, met een ander doel of in een ander omgeving zonder de uitdrukkelijke aanneming van de fabricant worden de garantie of ieder verantwoordelijkheid ongeldig.
• Uw/New apparaat is gegardeerd gegen elektrische of mechanische fouten, onder bepaalde uitsluitingen, die en de Garantievoorwaarden van de Fabricant worden aangegeven.
• De bovengenoemde voorwaarden hebben geen invloed op uw statutaire rechten.

Alvorens het apparaat te gebruiken, zorg ervoor, dat uw alle verpakkingen of bedekkingen weg hebft genommen. Om voor de milieubeschemming te werkken, scheid de verschillende verpakkingsmaterialen en gooij ze weg conform deplaatselijkke wetgeving.

De verpakking zijn milieuvriendelijk en{kunnen herhaald of gerecycleerd worden. Door het recycleren van een verpakking kan men meer aan grondstoffen sparen en de volume industrielle en huiselijke vuil verminderen.

Voor nadere informatatie over afvalophaling raadpleeg deplaatselijke milieubestuur.

Bij het eerste gebruik kan de beschermingsbedeking een geur verspreiden; dit verdwijnt na een korteijd.

Het symbol op het produit of de verpakking duidt aan, dat dit produit geen gewone huiselijk afval. Dit produit dient in een punt ter zameling en recycling van elektrisch en elektronisch alval. Zorg ervoor, dat dit product op een juiste manier wordt weggegooid, om eventuele beschadigingen aan het milieu en openbare gezondheid te vermijden, die bij een Niet juiste behandeling van dit produit kunnen ontstaan. Voor nadere informatie over de recycling van dit produit, neem contact op met Uw gemeentebestaar, het Dienst huisafval of de winkel waar U dit produit heeft gekocht.

Dit apparaat werd gefabricieerd en verdweit volgens de belangrijkste eisen van de volgende EUROPESE REGELINGEN EN EEG NORMEN:

Logo EG - 93/68 Laagspanning- 73/23 EMC-89/336
Veiligheidsnormen - EN 60 335-1, EN 60 335 - 2 - 6

Dit apparaat voldoet aan de vereisen ten vermeiden van radiostoringen.

De fabricant voert een beleid ter constante verbetering van zijn producten; daardoor behoudt hij zich hetrecht om zonder voorafgaande kennisgeving de producten te wijzigen of aanpassen.

BELANGRIJKE AANWIJZING

• Dit apparaat voldoet aan de hele gegenwoordige europese wetgeving. Toch wil de fabricant ervoor waarschuwen, dat de oppervlakten van het apparat gedurende het gebruik warm worden en blijven warm na het uitschakelen.
• Daarom adviseeert de Fabricant om het apparat buiten het bereik van baby's enkleine kinderen te houden.
• Indien het overmijdelijk is, dat kinderen in de keuken zijn,要去en zeältijd onder de uiterste waakzaamheid blijven.
• Het is ook aanbevelenswaardig, dat U het oven heel zorgvuldig gezruikt en schoonmaakt. Les het paragraaf over schoonmaken en onderhoud door.
• Plaats geen zware voorwerpen op de oven en leun Niet op de deur om ze open te make; anders+kennen de scharnieren worden beschadiqd.
• Laat geen warme olie of vet onverzorgd awhile, er bestaat brandgevaar.
• Plaats geen pan of bakplaat op de onderste deel van de oven en bedek ze nooit met aluminiumfolie.
• Bewaar geen vlaambare voorwerpen in de oven; er bestaat brandgevaar.
• Laat geen elektrische toebehoeren of snoeren in contact met de warme delen van het apparaatkommen.
• Gebruik dit apparaat nooit voor bijzonder verhitten of om kledingen uit te drogen.
• Installer het apparaato noit zichbij gordijnen of meubel met bekledding.
• Probeer nooit om aan de deur van apparaten in de keuken te trekken om ze te verplaatsen; anders kunt U het apparaat beschadigen.
• Indien de rubbernaad heel vies is, kan de deur nicht volkommen worden gesloten toen de oven is in werkung. De Voordeuren van de aangrenzende meubelen können worden beschadigd. Houd de rubbernaad van de oven algid schoon.
• Het apparaat worden warm aan het werkken. Voorzicht: raak aan geen verwarmingselementen binnen de oven.
• Maak de oven voorzichtig open. Er kan warm stoom uitkomen en verbrandingen aan de Personen, die zichbij staan,veroorzaken.

• Giet geen water in een heel warme oven. Anders kan de email worden beschadigd.

• Dit apparaat dient op een juiste manier door een vakkundig worden geinstaleerd, volgens de aanwijzingen van de fabricant.

• De Fabricant neemt geen verantwoordelijkheid op zich voor persoonlijke of zakelijkke beschadeningen als gevolv van een onjuist gebruik of installmente van dit apparatus.
• Bij het gebruik geeft het apparaat warmt, stoom en vochtigheid. Vermeid allerlei personlijke schaden en zorg ervoor, dat de ruimte genoeg is geventieleerd. Bij een langdurig gebruik, kan er extra ventilatie nodig worden - raadpleeg Uw installmenteur voor ieder vraag over de nodige volume.

GEBRUIKSAANWIJZINGEN

Bewaar dit Gebruikshandboek voer toekomstige raadpleging of voor het gebruik door een persoon, die Niet met het apparaat vertrouwd is.

Alvorens de oven te gebruiken, maak ze zorgvuldig schoon met Niet schurend zeep en lauw water. Plaats de rooster en de bakplaat in hun respektieve geleidebed. Daarna, schakel de oven op de hoogste temperatuur gedurende ca. 20 minuut om ieder rest van vet, olie of hors te verwijderen, die gedurende het keuken onaangename geuren konnen verroorzaken.

OPGELET: Gedurende dit eerst keuken kan er een beetje stoom of een onaangenaam geur uit de oven komen. In dit geval, ventileer de ruimte totdat de eerste funktie is volledig uitgevoerd. Un is de oven maar voor het gebruik.

Dit apparatus is uitsluitend geschikt voor huiselijk gebruik.

Gebruik deze oven alleen om voedsels te koken.

GEBRUIK VAN DE OVEN

De oven worden door een thermostat tussen 50^ en/of 250^ geregeld, afhankelijk van de gewenste temperatuur. Het controleampje voor de thermostat gaat aan of uit om de temperatuurcontrole gedurende het gebruik aan te duiden.

De gewenste wijze van braden word door middel van de multifunktie contoleknop gekozen. De möglichke funkties zich:

A. OVENlicht. Automatisch bij het braadmodus vorder model. De ovenlicht brandt stets als de oven in werking is.

B. MODE CONVECTIE. Funktie voor traditioneel braden met verwarming uit ieder element: boven en beneden.

C. BOVENWARMTE. Dit is voor zacht braden en grillen geschikt, zoals om gekochtete schotels warm te houden.

D. ONDERWARMTE. Voor langzaam braden en om schotels te verwarmen.

E. BOVEN- EN ONDERWARMTE + HETELUCHT. Door de ventilator is de verwarming gelijkmatig; voorts bestaat de möglichheid om tegelijkertijd verschillende schotels op verschillende niveaus te bakken.

F. ONDERWARMTE + HETELUCHT. Verwarming door halveconvectie door middel van de onderste verwarmingselement voor verfijnde schotels.

G. CONVECTIE + HETELUCHT. Verwarming door middel van convectie uit de onderste en bovenste verwarmingselementen voor een gelijkmatig bakken.

H. GRILLEN. Om voedsel te grillen en roosteren.

I.MAXI-GRILLEN. Dezelfde werkwijze als in de vorige positie, maar met een groterre grillenoppervakte.

J. GRILLEN + HETELUCHT. Snel grilleren voor voedselsoorten die van binnen zichtoezoen mooten blijven. Bij het bakken met luchttoevoer is dit de meest efficiente functie op energetisch vlak.

K. ONTDOOIEN. De ventilator werkkt zonder verwarmingsfunktie om de ontdooitijd te verminderen.

NUTTIGE TIPS

• Alvorens de oven aan te schakelen, zorg ervoor, dat alle toe-behoeren, die Niet nodig zichn, buiten de oven zichn.
• Laat de oven tot de gewenste temperatuur branden.
• Plaats de bakplaatken in de midden van de oven en LAST een afstand tussen bakplaatken als umeer dan een gebruik, zodat de lucht kan circuleren.
• Indien u een vuchtentaart wil bakken, moet de bakplaat Niet te vol+zijn. De uit de bakplaat druppelende vuchtensap veroorzaakt vlekken die ongemogelijk zijn te verwijderen.
• Plaats geen bakplaat op de onderste deel van de oven en bedek ze Niet met aluminiumfolie. Dit kan een thermische accumulatoratie veroorzaken. De brad- en baktijden komen nicht meer overeen en de email kan worden beschadigd.
  Maak de deur Niet te vaak open om de voedse t zich (de verlichting brandt stets gedurende het bakken).
• Maak de deur heel zorgvuldig open om het contact met de warmerdelen en het stoom te vermijden.

AANWIJZINGENTENBAKKEN

Raadpleeg de informatie op de voedelsverpakkingen om de baktemperatuur en-tijd te leren kennen. Indien U al met de werkung van Uw apparaat bent vertrouwd,kest U alle temperaturen en tijden veranderen om ze aan Uw personlijke smaak aan te passen. Controller er dat de diepvriesprodukten volkommen ontdooien alvorens ze te bakken, tenzij er anders op de verpakking worden aangegeven.

Soort gerecht Temp. °C Geleider Bereidingsstijd
	in minutes
	Geadviser Persoonlijk
Gebak met geklpt deeg in bakvorm
Biscuit en Klein gebak 175 2 55-65
Taart 175 3 60-70
Kruimeldeeg
Taartbodem 200 3 08-10
Taartbodem met kwarkvulling	200 3 25-35
Taartbodem met vruchten	200 3 25-35
Gebak met gerezen deeg in bakvorm
Taarbodem	180 3 30-45
Zachte brood 1 kg meel	200 3 25-35
Klein gebak
Kruimeldeeg	200 3 10-15
Beignets	200 2 35-45
Koekjedeeg	200 3 15-20
Lasagne	225 2 40-50
Vlees (bereidingsstijd per cm. dikte)
Langdurend gebakkene vlees	200 2 120-150
Kortdurend gebakkene vlees	200 2 60-90
Gehaktballen	200 2 30-40
Pluimvee
Eend 1 1/2 Kg	200 2 120-180
Gans 3 Kg	200 2 150-210
Braadkip	200 2 60-90
Kalkoen 5Kg	175 2 240-260
Wildbraad
Haas 200 2 60-90
Gebraden ree	200 2 90-150
Gebraden hert	175 2 90-180
Groenten
Aardappelen UIT de oven	220 2 30-40
Groenten pudding	200 2 40-50
Vis
Forel	200 2 40-50
Zeebrasem	200 2 40-50
Pizza 240 3 10-20
Grillen
Kotelet	4	8-12
Worst	4 10-12
Gegrillek dekip	2 25-35
Gegrille kalfsvlees 0,6Kg	50-60

• De aantal geleiders neemt heeft betrekking op de laagste (behalte bodem van de oven, waar de bakplaat Niet op de boden kan liggen)

DE GEGEVENS ZIJN NADERINGEN, OMDAT DE BEREIDINGSWIJZE EN -TIJD ANDERS ZIJN VOLGENS DE HOEVEELHEID EN KWALITEIT VAN DE VOEDSEL.

OM HET GRILL TE GEBRUIKEN

Plaats het gerecht op de rooster of en heel lage bakplaat. De rooster dient op de hoogste positie te worden geplaatst, verwijl de bakplaat om de vet te ontvangen moet op de laagste positie liggen. Schakel de keuzeschakelaar voor het grill op de positie al Uw oven van ventilatie is voorzien, of op de positie in een multifunktie-oven.

Afhakelijk van het soort gerecht (vlees, vis, pluiimvee, ezv.) kan het nodigহ om het gerecht om te draaien om alle oppervlakteen aan het grill bloot te stellen. Wij geenervoigens sommie bereidngstijden,uitsluitend als orientatie:

Gegrillde gerechten	Bereidigungstijd in minutes Geadviseerd
Niet te dikke vleesstukken	4-6
Normale vleesstukken	5-8
Vis+zonder schubben	8-10
Vis (b.v. forel, zalm)	12-15
Worst	10-12
Sandwich	2-5

WAARSCHUWING

• Gebruik geen aluminiumfolie om de bakplaat te beddeken bij het grillen of verwarmen.
• Plaats geen aluminiumfolie onder het grill - aluminium is heel reflecterend en kan het grillenonderdeel beschadigen.

Omschrijving van de functies van de timer:

Waarschuwingssignaal
Bakken met automatische functie (tijdsduur)
Eindtijd van de baktijd (eindtijd)
Instellen van de kookwekker. Kookwekker met display met 24-uursindicatie.

Omschrijving van de knoppen:

Aantal minuten verminderen

Keuzeschakelaar voor de functies van de timer

Aantal minutes verhogen

Waarschuwingssignaal

Onafhankelijk geluidssignaal dat kan worden ingesteld voor eenperiode van maximaal 23 uur en 59 minuten. Druk om deijd in te stellen een keer op de knop De indicator van het alarm knippert 5 seconden. Gedurende dezearendu kunt u de gewenste tijdsduur instellen door op de toetsen en drukken. Het aftellen begint onmiddelijk. Nadat de geprogrammeerde tijdsduur van de timer is afgelopen knippert de indicator en er worden een discontinu geluidssignaal geactiveerd dat kan worden uitgezet door op de knop te drukken. Als het geluidssignaal nicht worden uitgezet stopt het automatisch na 2 minutes. Met het waarschuwingssignaal wordt geen enkele functie van de oven bediend.

Semi-automatisch bakken

A. Programmeren van de baktijd

Door twee keer op de knop drukkenkest u de gewenste baktijd instellen met de knoppen en .Be baktijd begint onmiddelijk te lopen en op de indicator verschijnt Na de geprogrammeerde tijd worden het bakken gestopt en klinkter een discontinue waarschuwingstoon. Zet deze op de hierboven beschreiben manieruit.

Let op: nadat het bakproces is beeindigd en het alarm isuitgeschakeld, blijf de oven werken. De oven moet handmatig wordenuitgeschakeld.

B. Programmeren van de eindtijd van de baktijd

Druk drie keer op de knop en stel de gewenste eindtijd van de baktijd in met de knoppen en . De baktijd begint onmiddelijk te lopen en op de indicator verschijnt op de vastgestelde eindtijd worden de baktijd gestopt en klinkt er een discontinu gelduidssignaal. Zet deze op de hierboven beschreiben manier uit.

De staat van het programme kan op ieder moment worden bekeken door op de knop te drukken. Eveneenskest u het programme op ieder moment annuleren door op de teller te drukken en deze terug te zetten op nul. Als u er daarna weeper op drukt, is de oven klaar voor handmatige werkinq.

Let op: nadat het bakproces is beeindigd en het alarm isuitgeschakeld, blijf de oven werken. De oven moet handmatig worden uitgeschakeld.

Automatisch bakken.

(Begin en einde van de baktijd)

1) Programmeer de baktijd door 2 keer op de knopF te drukken en de gewenste tijsduur te selecteren door middel van en. +
2) Programmeer de eindhoven van de baktijd door 3 koer op de knop te drukken en de gewenste tjdsduur te selecteren door middel van en.
3) Selecteer de gewenste temperatuur en functie met de knoppen van de thermostat en de keuzeschakelaar.

Nadat u deze handelingen heeft uitgevoerd blijven de individatoren en als vast geselecteer op de teller verzschijnen, waarmee worden aangegeven dat de oven geprogrammeerd is.

Praktisch voorbeeld:

U wilt 45 minuten bakken en wilt dat de baktijd om 14.00 u eindigt.

• Druk 2 keer op de knop en selecteer 0.45 met an.
  Druk 3 keer op de knop en selecteer 14.00 met en.
• Nadat u deze handelingen heeft uitgevoerd verschijt de huidigeijd waar op de teller, evenals deindicatoren en waarmee worden aangegeven dat de programmering is begrepen en in het geheugen is opgeslagen.
• Om 13.15 u. (14.00 u min 45 minutes), worden de oven automatisch ingeschakeld.
• Om 14.00 u. stopt het bakken automatisch en klinkt het discontinue waarschuwingssignaal.
• U kunt deze uitzetten door op een willekeurige knop te drukken.

Let op: nadat het bakproces is beeindigd en het alarm isuitgeschakeld, blijdt de oven werken. De oven moet handmatig worden uitgeschakeld.

Instellen van de kookwekker

Onmiddelijk na het inschakenen (en ook na eventuele stroomuitval) verschijnen de nummers 12.00 op het paneel en de indicator van Kippert totdat het juisteijdstip worden ingevoerd.

Druk om het juisteijdstip in te voeren op of totaan het juisteijdstip. Het duurt 5 seconden voordat dit verwerkt is. Druk in dieijd op geen enkele knop. De slenelheid van het wijzigen van de teller worden enkele seconden na de eerste druk op de knappen duidelijk verhoogd.

Druk om de tijd van de kookwekker te wijzigen 4 koer op de knop totdat de indicator gaatknipperen en stel de juiste tijd in met en.

OPMERKINGEN

LET OP! In het geval van stroomuitval worden de geprogrammeerde functies, inclusief de kookwekker, geannuleerd. Zodra de stroomeer terug is knippert de indicator van enkunt u opnieuw programmeren.

SCHOONMAKEN VAN HET APPARAAT

BELANGRIJK

Als veiligheidsvoorschrift, voordat u het apparaat schoon gaat makes, moet u eerst de stroomtoevoer maar het apparaat uitschakelen.

Het schoonmaken van de Niet-zelfschoonmakende delen van de oven moet worden gemaatk na het gebruik, als de oven uittgeschakel maar nog warm - Niet te heet- is. Daardoor is gemmakkelijk om de vet van de panelen weg te nemen, waar dat ze nog Niet droog en hard is. Neem de zichhoulders uit chroomdraad weg; trek de voorzijde� boven om ze uit de wand te halen en neem ze uit de gaten aan dechterwand. Maak de oven schoon met een zachte doeok met een verdunte ammoniaklosing; spoel uit en droog uit. Zijn er nog vlekken of resten,plaats een met ammoniak vochtige doeok aan de achterkant, sluit de deur en was de ovenaar een paar uren met warm water en een reinigingsvloeistof, spoel en droog zorgvuldig uit. De glazen buitendelen kunt u met een zachte doeok, lauw water en een reinigingsmiddel schoonmaken; gebruik Niet reinigingspoeder die schurend konnen zijn.

Vermijd ook het gebruik vaan zure of alkalische stoffen (citroensap, azijn, zout, tomaat enz.) Vermijd het gebruik van Produkten op basis van chloor, zour of schuurstoffen, bijzonder voor het schoonmaken van email. Gebruik ook geen metalen schuurspons, die de oppervlakten kan beschaden.

Gebruik geen hoogdrukreinigers of stoomreinigers om de oven schoon te make.

Gewoonlijk is het genoeg om een zachte vochtige doek met warmerie reinigingsmiddel te gebruiken, maar voor harde resten adviseren wij het volgende:

REINIGINGSSYSTEM VOOR OVENS VOORZIEN VAN AQUASMART-SYSTEEM

1 Interne onderden, rooster.

2 200 ml zeepsop onderaan in de Backplaat

3 De oven instellen op de functieqgedure 15 minuten op 200^

4 De temperatuurregelaar van 200 °C maar 0 °C instellen. De oven 20 minutes lately afkoelen.

5 De AquaSmart-functie op 0 instellen. Met een zachte doeck of vaatdoek reinigen.

VERGLASTE EMAILDELEN

Gebruik uitsluitend reinigingsmiddelen, die geschikt voor dit soort materiaal zijn – gebruik geen Produkten op basis van chloor, zoals loog.

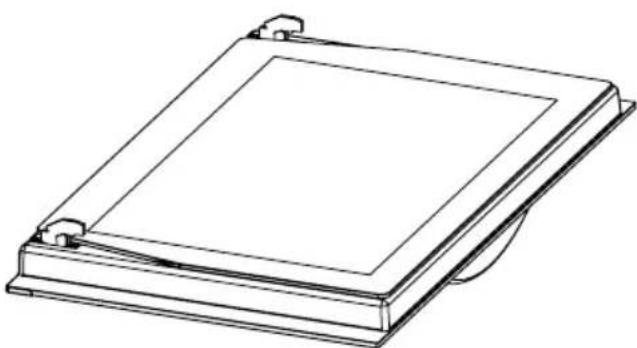

GLAS VAN DE OVENDEUR

Gebruik geen schuurmiddelen die schade+kunnenveroorzaken.Vergeetietdatkrassenophet Glasoppervlakgevaarlijke defectenkunnenveroorzaken.

DEMONTAGE VAN DE OVENDEUR

Om de oven binnenin makkelijker te konnen reinigen, kan de deur worden verwijderd. Hieronder worden voor de drie bestaande deurtypen beschreiben hoe u ze kunt losmaken.

Deurtype A/B2

De "A"-scharnieren bevatten twee beweegbare scharnierbauten "B".

Wanneer scharnierbout "B" omhoog worden gebracht, kommt het scharnieruit zich behuizing.

Til de deur cervolgensaar omhoog en trekhaar naar buiten. Houd de deur waar bij in de buurt van beide scharnieren vast.

Om de deur opniewte monteren laat u de scharnieren terug in hun gleuven schuiven en opent u de deur volledig.

Vergeet Niet de twee beweegbare scharnierschroeven "B", die u hebt gebruikt om de twee scharnieren vast te make, aan te draaien voordat u de deur sluit (zie fig.). 3).

WAARSCHUWING

Zorg ervoor dat u het blokkeringssystem van de scharnieren Niet verwijdert wanneer u de deur wegtrekt. Het scharniermechanisme zou immers bruusk terugspringen.

Dompel de leur nooit onder in water.

Deurotype B1

Open de deur volledig tot in positie "D".

Til de twee beweegbare schakels "A" van de scharnieren op tot punt "B".

Doe de deur daarna half zich.

Til de deur verwolgens omhoog en trekhaar naar buiten. Houd de deur waar bij in de buurt van beiden scharnieren vast.

Omde deur opniewte monteren laat u de scharnieren terug in hun gleuven schuiven en opent u de deur volledig.

Vergeet zich de twee beweegbare schakels "A", die u hebts gebruikt om de twee scharnieren vast te make, aan te draaien voordat u de deur sluit (zie figuur X).

WAARSCHUWING

• Zorg ervoor dat u het blokkeringssysteme van de scharnieren Niet verwijdert wonneer u de deur wegtrekt. Het schairniermechanisme zou immers bruusk terugspringen.
  Dompel de deur nooit onder in water.

Deurotype C

Open de deur en houd ze goed vast.

Maak met een schroevendraier het binnenste scharnier los aan het deel dat op de oven bevestigd zit.

Haal het bovenste scharnieruit zich behuizing en trek de deur weg van de oven.

Omde deur terug teplaatsen doet u net het omgekeerde.

Accessoires van de oven (Fig. 4)

De oven kan uitgerust zijn met langsrails op de ovenwand. Plaats de roovers en de schotel op de langsrails. Hieronder worden voor de twee bestaande raitypen beschreiben hoe u ze kunt losmakers.

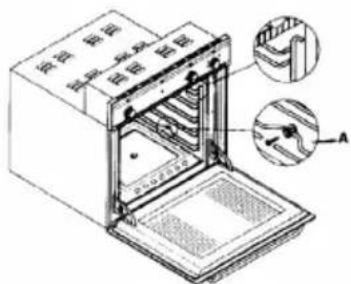

Type 1

Om de langsrails los te makev volstaat het Lichtjes neerwaarts te duwen op punt A.

Type 2

Om de langsrls te verwijderen, moet u de schroef met een passende schroevendraaier losmaken en het rooster optillen tot het loskomt.

AANWIJZINGEN TER INSTALLATIE

Dit apparaat dient door een competente person to weorden geinstalleerd, conform de huidige uittvoering van de RU Veiligheidsregelingen en -voorschriften of de gelijkwaardige Europese Normen:

Stedebouwkundige regelingen (uitgegeven door de Afdeling voor het Milieu).

Stedebouwkundige normen (uitgegeven door de Afdeling voor Ontwikkeling in Schotland).

Verkabelingsstandaarden IEE.

Elektriciteit in arbeitsregelingen.

EERSTINGEBRUIKEMING VAN HET APPARAAT

Als u het apparaatuit de verpakking neemt, controllerer dat de volgende onderdelen zich bijgeleverd:

Installatie- en gebruiksaanwijzing
- bakrooster
-1bakplaat
- Schroeven en dappen om het apparaat inijkenplaats te bevestigen

OPSTELLING VAN HET APPARAAT (zie Fig. 5)

Deze apparaten worden als Klasse I beschouwd.

Ze moeten volgens de wet worden geaard. De fabricant neem geen verantwoordelijkheid op zich in het geval dat de Voorschriften ter Voorkoming van Ongevallen Niet nagekomen werden.

BELANGRIJK

De aangrenzende meubel en alle voor de installmentie gebruikene materialen要去en een temperaturverhoging van min. 85^ boven de luchttemperatuur gedurende het gebruik van het apparaat.

Sommige soorten keukenmeubelen uit vynil of folie kunnen door ontkleuring beschadig werden op temperaturen die lagere zich dan de bovengenoemde. Indien het apparaat worden geinstalleerd+zonder aan dit grens teachten of met een afstand van minder dan 4m van de aangrenzende meubelen, za de eigenaar verantwoordelijk voor de beschadigingen zich.

AANMERKINGEN TER INSTALLATIE

1. De oven dient in een standard holte van 600mm, zie Fig. 5, hetzij onder een kookplaat of in een kolom.
2. Om de oven in een kolom te installeren is het nodig om een genoegende ventilatie te garanderen. Daarvoor, neem het achterpaneel van de meubel weg, om een afstand van min. 85-90mm - zie Fig. 5.
3. Controller, dat de oven vast in de holte bevestigd is. De oven worden aan de meubel met behulp van 4 "A" schroeven bevestigd - Fig. 5. Plaats een schroef in ieder hoek van de deuropening.

AFMETINGEN VAN INBOUW VOOR OVEN MET DEURDIKTE 26mm (dim A)

Fig. 5: Afstanden ter installmentie van eenvoudige elektrische ovens van 60~cm breedte (de vorm van de boven ovenkast kan varieren) en hun bevestiging aan de meubel.

AFMETINGEN VAN INBOUW VOOR OVEN MET DEURDIKTE 20mm (dim B)

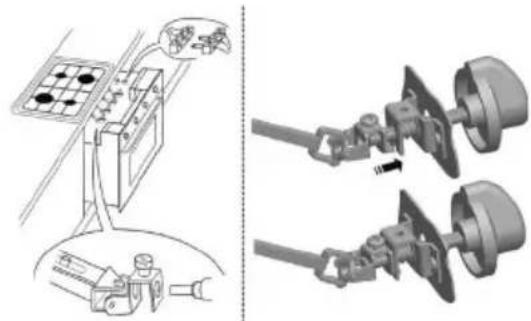

1. In het geval van multifunktie-ovens, installeer de cardankop-pelingen zoals zichtaar in Fig. 6.

A. De geleider van de houder moet worden weggenomen.
B. Afstand 75-90 mm:tussen wand en achterkant van de houder en de meubelbodem.
C.Sokkel
D. Voorzijde van de onechte lade, die gemonteerd moet worden.

Fig. 7: Ventilatie- en afstandeisen voor de installmentie van een eenvoudig elektrisch oven in een standardiekuken. Mindeste ventilatieeisen voor de bovenste rekken, bodem en houder van de achterkant.

A.Achterpaneel
B.Opslagruimte
C. De achechterkant van dit deel wegnen
D.Achterpaneel
E.Opslagruimte
F.Sokkel
G. Ventilatiegat min. 80 cm

Fig. 8: Ventilate- en afstandeisen voor de installmentie van een eenvoudig elektrisch oven in een hoge meubel.

Alvorens het apparaat aan te sluiten, controllerDat de spanning op het naamplaat met de netspanning overeenkomt. Wij adviseren NICEIC register voor elektrische instalations.

Dit apparaat moet in een automatisch tweepolige schakelaar worden ingesloten, met een beschemde stopcontact, met 3 mm afstand:tussen contacten en in een toegankelijke plaats dicht bij het apparaat.

BELANGRIJK

De toevoersnoeren haben de volgende kleurcode:

Groen en geel - aard

Blauw-nul

Bruin - lij

• De groene en gele draad moet aan de met een "E", of het aardingssymbol of gele en groene kleuren aangeduidte klem worden aangesloten.
• De blauwe draad moet aan de met een "N" aangeduidte klem worden aangesloten.
• De bruine draad moet aan de met een "L" aangeduidte klem worden aangesloten.
• De snoer mag nergens warmer dan 50^ boven de luchttemperatur worden.
• Een beschadigde toevoersnoor要去 onmiddelijk met een bijzondere snoer worden verrangen, die door de fabricant of zich service worden geleverd.

VERVANGEN VAN DE STROOMTOEVOERSNOER

Indien U de toevoersnoer要去 verrangen, voer de volgende stappen uit:

1. Schakel het apparaat van het net uit, schroef de bevestigingssschroeven los en neem het hinterpaneel weg.
2. Schroef de bevestigingschroeven los en de schroeven van de klemmen om de bestande kabel vrij te make.
3. Monteer de neue snoer, die de specifikatie onder Technische Gegevens要去nikomen. Zorg.daar bijervoortdat desnoeren volgens de juiste kleurcode'sijn aangesloten en dat alle schroeven worden vastgeschroefd.

ONDERHOUD

Alvorens onderhoudwerkzaamheden uit te voeren, schakel het apparaat uit het net.

Gedurende de garantietijd dienen alle nodige werkzaamheden aan de Technische Dienst van de fabricant opdragen. Bij elke reparatie of werkzaamheid door nicht erkende Personen worden de garantie ongeldig.

VERVANGING VAN DE OVENLAMP

(Niet bedekt door de garantie van dit apparaat.)

De oven is van een lamp met de volgende kenmerken voorzien: 15 W of 25 W, 300^ en soit E-14

LET OP: Haal de stekker van het apparaat uit het stopcontact, maak de deur van de oven los (zoals hiervoor beschreven), evenals de roosters van de oven.

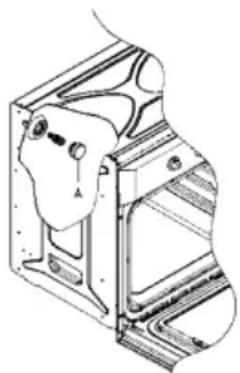

Draai de glazen beschermkap gegen de wijzers van de klok los om ze weg te nemen. Fig. 9 (A)

Draai de oude lamp los en gooizeweg in een milieuvriendelijeka plaats;ervang ze door een neue lamp van de in de Technische Gegevens aangegevene type en monteer de beschemkap terug.

AANMERKING - De glazen kap kan heel vast zitten en dus kunt U een klem nodig hebben om ze los te make.

ZORG EN VERVANGING VAN DE KATALYTISCHE BEKLEDING

(Als de bekleding is gemonteerd, worden het Niet door de garantie van het apparatus bedekt).

Om de bekleding "altijd schoon" te houden,要去 de oven mon. tot 200^ worden verwarmd als er sterke vlekken zichn, om te vermijden, dat ze permanent worden.

Indien de bekleding zwaart en glanzend worden, moet ze dooreen nieuwe bekleding worden verrangen. Neem alle interne toebehoren om de verranging van de bekleding gemakkelijker te maken.

De neue bekledingen können in de Onderdeelafdeling van de fabricant worden gekocht (zie gegevens in dechterplat). Geef de referentienummer van het soort product dat in de naamplaat worden beschreiben en/of de apparaatnummer in Uw bestelling aan.

TECHNISCHE GEGEVENS

BINNENAFMETINGEN

Hoopte: 340mm

Breedte: 440 mm

Diepte: 390 mm

Nuttige inhoud: 40 liters

13A (tweepolige automatische schakelaar met beschemde stopcontact, 3 mm afstand:tussen contacten)

VERMOGENSGEBRUIK

Bodemweerstand: 1,30 kW

Plafondweerstand: 0,90kW

Ventilatorweerstand: 2,30 kW

Grillweerstand: 1,35 kW

Toevoersnoer:

3× 1,5mm^2 soort H07RN-F

---

Ovenlampje:

15 W - 25 W / 300 °C schroef soort E-14

De fabricant neemt geen veraantwordelijkheid op zich voor menselijke of zakelijkke schaden die door eenunjuste installatie van het apparaat worden veroorzaakt.

De fabricant behoudt zich hetrecht om,zonder voorafgaande kennisgeving, allerlei wijzingen aan zijn Produkten toe te passen, die hij als nodig en nuttig beschouwdt.

INSTRUÇOES PARA O UTENTE
