Produkttyp	Einbauofen
Marke	CATA
Modell	MD 5007 BK
Stromversorgung	230 V / 50 Hz, 13 A
Leistung Unterhitze	1,30 kW
Leistung Oberhitze	0,90 kW
Leistung Umluft	2,30 kW
Leistung Grill	1,35 kW
Garfunktionen	Umluft, Oberhitze, Unterhitze, Heißluft, Halb-Umluft, Grill, Maxi-Grill, Umluftgrill, Auftauen
Elektronischer Timer	Ja, mit Dauer- und Ende-Programmierung, Alarm
Innenbeleuchtung	Ja, Lampe 15-25 W, Typ E-14, 300 °C
Reinigungssystem	AquaSmart (Dampfreinigung) und manuelle Reinigung
Herausnehmbare Tür	Ja, zur einfachen Reinigung
Mitgeliefertes Zubehör	Rost, Fettpfanne, Schrauben und Abdeckungen für Befestigung
Netzkabel	H07RN-F 3x1,5 mm²
Installation	Einbau, Klasse I, Erdung erforderlich
Maximale Temperatur	250 °C
Typenschild	Sichtbar bei geöffneter Tür

Häufig gestellte Fragen - MD 5007 BK CATA

Wie verwende ich den Timer zur Programmierung des Garvorgangs?

Drücken Sie zweimal die Auswahltaste, um die Garzeit mit den Tasten + und - einzustellen. Um die Endzeit zu programmieren, drücken Sie dreimal. Der Garvorgang stoppt automatisch zur programmierten Zeit. Vergessen Sie nicht, den Ofen nach dem Alarm manuell auszuschalten.

Wie reinige ich den Ofen mit dem AquaSmart-System?

Entfernen Sie das Zubehör, gießen Sie 200 ml Seifenwasser in die Fettpfanne, erhitzen Sie auf 200 °C für einige Minuten, dann lassen Sie 20 Minuten abkühlen. Stellen Sie dann die AquaSmart-Funktion auf 0 und wischen Sie mit einem weichen Tuch ab.

Wie entferne ich die Ofentür zur Reinigung?

Öffnen Sie die Tür vollständig, heben Sie die beweglichen Klappen der Scharniere an, schließen Sie die Tür teilweise und heben Sie sie dann nach außen. Zum Wiedereinsetzen schieben Sie die Scharniere in ihre Führungen und klappen Sie die Klappen zu.

Welche Garfunktionen sind verfügbar?

Der Ofen bietet folgende Modi: Umluft, Oberhitze, Unterhitze, Heißluft, Halb-Umluft, Grill, Maxi-Grill, Umluftgrill und Auftauen. Wählen Sie mit dem Multifunktionsknopf.

Wie tausche ich die Ofenlampe aus?

Trennen Sie das Gerät vom Netz, entfernen Sie Tür und Roste. Drehen Sie die Glasabdeckung gegen den Uhrzeigersinn, um sie zu entfernen, dann schrauben Sie die Lampe heraus. Ersetzen Sie durch eine Lampe mit 15-25 W, Typ E-14, die bis 300 °C beständig ist.

Was tun bei Stromausfall?

Stromausfälle löschen die Programme und die Uhreinstellung. Nach Wiederkehr des Stroms blinkt die Anzeige. Sie müssen die Uhr neu programmieren und gegebenenfalls die Garfunktionen.

Wie installiere ich den Ofen in einem Möbelstück?

Der Ofen muss in eine Standardnische von 600 mm eingebaut werden. Sorgen Sie für ausreichende Belüftung (Öffnung von mindestens 85-90 mm hinten). Befestigen Sie den Ofen mit den 4 mitgelieferten Schrauben an den Ecken des Türrahmens.

Wie verwende ich den Grill?

Legen Sie die Lebensmittel auf den Rost in der obersten Schiene und die Fettpfanne in der untersten. Wählen Sie den Modus Grill oder Maxi-Grill. Wenden Sie Fleisch und Fisch nach der Hälfte der Garzeit. Decken Sie die Fettpfanne nicht mit Alufolie ab.

Welche Sicherheitshinweise sind wichtig?

Lassen Sie heißes Öl nie unbeaufsichtigt. Halten Sie Kinder fern. Verwenden Sie den Ofen nicht zum Heizen des Raumes. Vor der Reinigung immer vom Netz trennen. Legen Sie keine schweren Gegenstände auf die Tür.

Wie tauen Sie Lebensmittel im Ofen auf?

Verwenden Sie den Modus Auftauen (Lüfter ohne Hitze). Legen Sie die gefrorenen Lebensmittel auf einen Rost. Die Auftauzeit hängt von der Menge ab. Stellen Sie sicher, dass sie vor dem Garen vollständig aufgetaut sind.

BEDIENUNGSANLEITUNG MD 5007 BK CATA

Bedienungs-und Wartungsanleitungen fur einbaubackofen

FR

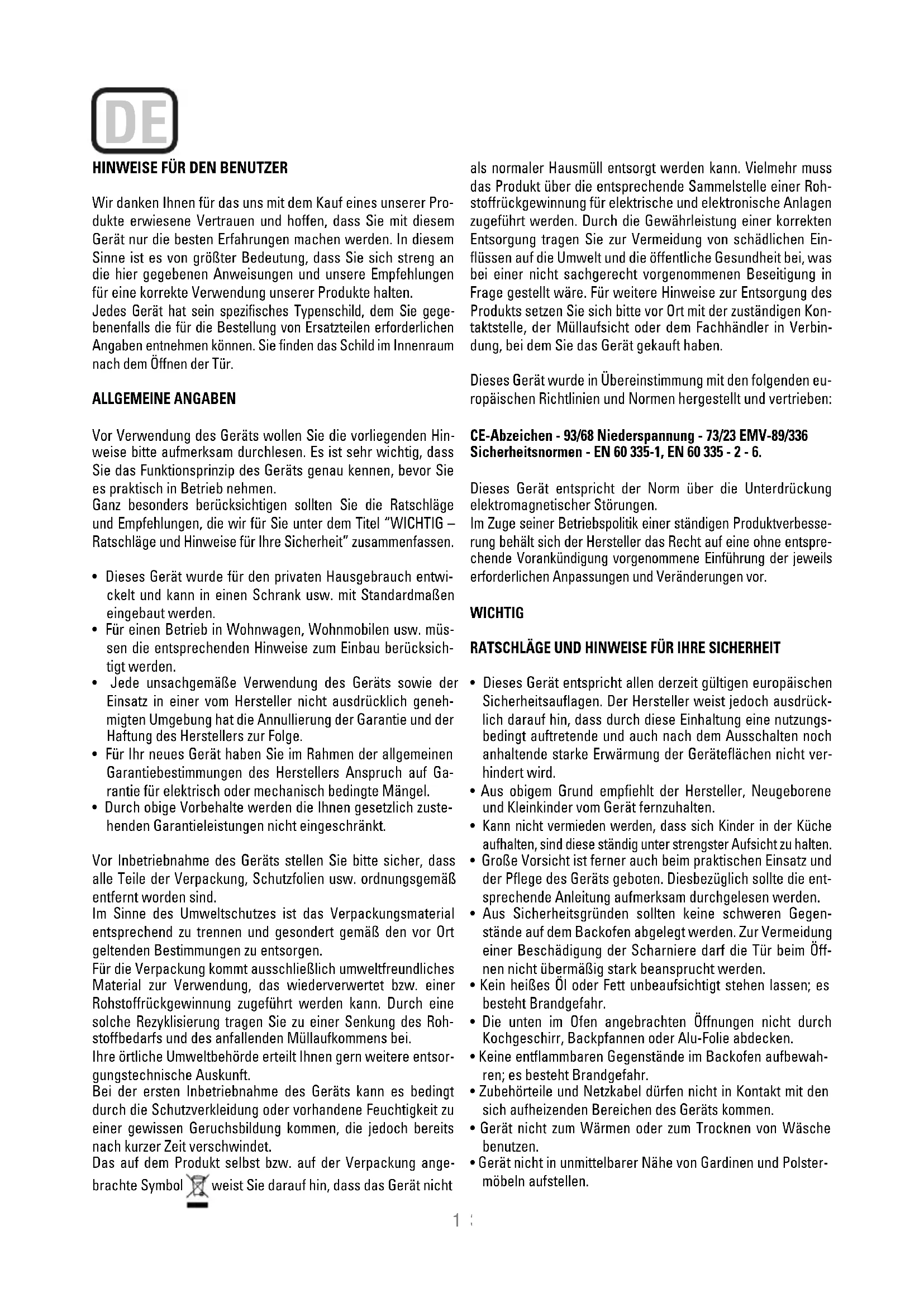

HINWEISE FÜR DEN BENUTZER

Wir danken Ohnen für das uns mit dem Kauf eines unserer Produkte erwiesene Vertrauen und hoffen, dass Sie mit diesen Gerät nur die besten Erfahrungen machen werden. In dieser Sinne ist es von größter Bedeutung, dass Sie sich streng an die hier gegebenen Anweisungen und unsere Empfehlungen für eine korrekte Verwendung unserer Produkte halten.

Jedes Gerät hat sein spezifisches Typenschild, dem Sie gegeben falls die für die Bestellung von Ersatzteilen erforderlichen Angaben entnehmer konnen. Sie finden das Schild im Innenaum nach dem Öffnen der Tur.

ALLGEMEINE ANGABEN

Vor Verwendung des Geräts wollen Sie die vorliegenden Hinweiseitte aufmerksam durchlesen. Es ist sehr wichtig, dass Sie das Funktionsprinzip des Geräts bereits kennen, bevorsie es praktisch in Betrieb besteht.

Ganz besonderss berücksichtigten sollen Sie die Ratschlage und Empfehlungen, die wir für Sie unter dem Titel "WICHTIG - Ratschlage und Hinweise für ihre Sicherheit" zusammenfassen.

• Dieses Gerät wurde für den privaten Hausgebrauch entwickelt und kann in einen Schrank usw. mit Standardmaßeneingebaut werden.
• Für einen Betrieb in Volkswagen, Wohnmobilen usw. müssen die entsprechenden Hinweise zum Einbau berücksichtigt werden.
• Jede unsachgemäß Verwendung des Geräts sowie der Einsatz in einer vom Hersteller nicht ausdrücklich gezehmigten Umgebung hat die Annullierung der Garantie und der Haftung des Herstellers zur Folge.
• Für Ihr neues Gerät haben Sie im Rahmen der allgemeinen Garantiebestimmungen des Herstellers Anspruch auf Garantie für elektrisch oder mechanismisch bedingte Mängel.
• Durch obige Vorbehalte werden die Ihnen gesetzlich zustehenden Garantieleistungen nicht eingeschrankt.

Vor Inbetriebnahme des Geräts stellen Sieitte sicher, dass alle Teile der Verpackung, Schutzfolien usw. ordnungsgemäß entfernt worden sind.

Im Sinne des Umweltschutzes ist das Verpackungsmaterial entsprechend zu trennen und gesondert gemäß den vor Ort geltenden Bestimmungen zu entsorgen.

Für die Verpackung kommt ausschließlich umweltfreundliches Material zur Verwendung, das wiederverwertet bzw. einer Rohstoffrückgewinnung zugeführrt werden kann. Durch eine solche Rezyklisierung traben Sie zu einer Senkung des Rohstoffbedarfs und des anfallenden Müllaufkommen bei.

Ohne tliche Umweltbehörde erteilt Ihnen gern weitere entsorgungsstechnische Auskunft.

Bei der ersten Inbetriebnahme des Geräts kann es bedingt durch die Schutzverkleidung oder vorhandene Feuchtigkeit zu einer gewissen Geruchsbildung kommt, die jedoch bereits nach kurzer Zeit verschwindet.

Das auf dem Produkt selbst bzw. auf der Verpackung angebrachte Symbol weist Sie daraufhin, dass das Gerät nicht

als normaler Hausmüll entsorgt werden kann. Vielmehr muss das Produkt über die entsprechende Sammelstelle einer Rohstoffrückgewinnung für elektrische und elektronische Anlagen zugeführten werden. Durch die Gewährleistung einer korrekten Entsorgung tragen Sie zur Vermeidung von schädlichen Einfüssen auf die Umwelt und die öffentliche Gesundheit bei, was bei einer nicht sachgerecht vorgenommenen Beseitigung in Frage gestelltäre. Für weitere Hinweise zur Entsorgung des Produkts setzen Sie sichitte vor Ort mit der zuständigen Kontaktstelle, der Müllaufsicht oder dem Fachhändler in Verbindung, bei dem Sie das Gerät gekauft haben.

Dieses Gerät wurde in Übereinstimmung mit den folgenden europäischen Richtlinien und Normen hergestellt und vertrieben:

CE-Abzeichen - 93/68 Niederspannung - 73/23 EMV-89/336
Sicherheitsnormen - EN 60 335-1, EN 60 335 - 2 - 6.

Dieses Gerät entspricht der Norm über die Unterrückung elektromagnetischer Störungen.

Im Zuge seiner Betriebspolitik einer ständigen Produktverbesserung besteht sich der Hersteller das Recht auf eine ohne entsprchende Vorankündigung vorgenommene Einführung der jeweils erfolderlichen Anpassungen und Veränderungen vor.

WICHTIG

RATSCHLAGE UND HINWEISE FÜR IHRE SICHERHEIT

• Dieses Gerät entspricht allen derzeit gültigen europäischen Sicherheitsauflagen. Der Hersteller weist jedoch ausdrücklich darauf aufhin, dass durch diese Einhaltung eine Nutzungsbedingt auftretende und auch nach dem Ausschalten noch anhaltende starke Erwärung der Geräteflächen nicht verhindert wird.
• Aus obigem Grund empfeht der Hersteller, Neugeborene und Kleinkinder vom Gerät fernzuhalten.
• Kann nicht vermieden werden, dass sich Kinder in der Kuche aufhalten, sind diese ständig unter strengster Aufsicht zu halten.
• Großvorsicht ist ferner auch beim praktischen Einsatz und der Pflege des Geräts geboten. Diesbezüglich sollte die entsprechende Anleitung aufmerksam durchgegeben werden.
• Aus Sicherheitsgründen sollenne keine schweren Gegenstände auf dem Backofen abgelegt werden. Zur Vermeidung einer Beschädigung der Scharniere darf die Tur beim Offnen nicht übermöig stark beansprucht werden.
• Kein heiBes OI oder Fett unbeaufsichtigt stehen halten; es besteht Brandgefahr.
  Die unten im Ofen angebrachten Öffnungen nicht durch Kochgeschirr, Backpfannen oder Alu-Folie abdecken.
• Keine entflammbaren Gegenstände im Backofen aufbewahren; es besteht Brandgefahr.
• Zubehrönteile und Netzkabel dürfen nicht in Kontakt mit den sich aufheizenden Bereichen des Gerätskommen.
• Gerät nicht zum Wären oder zum Trocknen von Wäsche benutzen.

• Gerät nicht in unmittelbarer Höhe von Gardinen und Polstermöbeln aufstellen.

• Kuchengeräte nicht an der Tur oder an irgendwelchen Grifen hochheiten oder verschieben, da diese hierdurch beschädigt werden konnten.

• Bei einer stark verschmutzen Dichtung ist kein korrektes Schlieben der Tur bei Betrieb des Ofens mehr gewährleistet, sodass es)sogar zu einer Beeintrachtigung der in unmittelbarer Nare befindlichen Mobelkommen kann. Die Dichtung sollte deshalb stets sauber gehalten werden.
• Bei Verwendung des Ofens heizt sich dieser auf. Im Backofen befindliche Heizelemente)dürfen deshalb nicht berührt werden.
• Backofen stets vorsichtig öffnen. Es kann heißer Dampf austreten, der unter Umständen zu Verbrennungen der Haut führt.
• Kein Wasser in den noch freißen Ofen geeBen, da dies zu einer Beschädigung der Emailflächen führen kann.
• Dieses Gerätarf nur von Fachpersonal in strakter Übereinstimmung mit den diesbezüglichen Hinweisen des Herstellers installiert werden.
• Bei Sachschäden oder Verletzungen, die auf einen unsachgemäßen Einsatz oder eine nicht korrekt vorgenommene Installation zurückgehen, weist der Hersteller jeder Haftung darüber.
• Bei Verwendung des Geräts entstehen Hitze, Dampf und Feuchtigkeit. Sorgen Sie deshalb durch eine angemessene Belüftung des Raums für eine Vermeidung von Verletzungen. Bei einer sehr langen Verwendung des Geräts kann die Zuhilfennahme einer zusätzlichen Belüftung erforderlich werden. Nehmen Sie diesbezüglich Rücksprache mit ihrem Fachhändler.

BEDIENUNGSANLEITUNG

These Bedienungsanleitung ist für spätete Zweifelsfälle oder Personen, die mit dem Gerät nicht vertraut sind, gut aufzubewahren. Vor seiner ersten Verwendung muss der Ofeninnen mit lauwarmem Wasser und einem nicht scheuernden Reinigungsmittel gesaubert werden. Rost und Backpfanne in die entsprchenden Führungsrisiken einsetzen. Anschließlich Backofen etwa 20 Minuten lang auf maximaler Temperatur halten, um so eventuell vorhandene geruchsintensive Produktionsrückstände wie etwa Fette, Öle oder Harze vor dem ersten praktischen Einsatz zu beseitigen.

ACHTUNG: Bei dieser ersten Inbetriebnahme kann es unter Umständen zum Austritt von Rauch oder unangenehmen Gerüchenkommen. Ist dies der Fall, muss der entsprechende Raum einfach nur entsprechend lang geluftet werden.

Nach dieser einfachen Vorbereitung steht Ihn den Backofen für den praktischen Einsatz zur Verflügung.

Dieses Gerät ist ausschließlich für den Hausbedarf bestimmt. Backofen nur zur Zubereitung von Speisen verwenden.

PRAKTISCHE NUTZUNG DES BACKOFENS

Zur Aufrechterhaltung der gewündsten Backtemperatur bietet dieser Ofen Ihnen eine Thermostatregelung zwischen 50^ und 250^ . Beim Betrieb leuchtet die Thermostat-Leuchtanzeige immer wieder auf und veranschaulicht so die Funktion der Temperaturkontrolle.

Die gewünschte Zubereitungsart wird über den Multifunktionsschalter eingestellt. Zur Verfugung stehen hierbei die folgenden Möglichkeit:

A. INNENRAUMBELEUCHTUNG. Automatisch bei allen Modellen bei Einstellung der Zubereitungsart. Solange der Backofen in Betrieb ist, bleibt die Innenraumbeleuchting eingeschaltet.

B. KONVEKTIONSBETRIEB. Ermöglicht herkömmliches Zubereiten bei Ober- und Unterhitze.

C. OBERHITZE. Für eine schonende Zubereitung, zum Bräunen und zum Warmhalten fertiger Speisen.

D.UNTERHITZE. Für eine langsame Zubereitung und zum Warmhalten fertiger Speisen.

E. VENTILATORGESTUTZTE MITTELHITZE. Ermoglicht ein gleichmäßiges Aufheizen mit Ventilatorbetrieb und dient zur gleichzeitigen Zubereitung mehrerer Gerichte auf verschiedene Ebenen.

F. VENTILATORGESTÜTZTE UNDERHITZE. Diese Betriebsart dient zur Zubereitung von besonder delikaten Gerichten bei Halbkonvektion und Unterhitze.

H. GRILL-BETRIEB. Zum Gratinieren und Bräunen.

I. MAXI-GRILL-BETRIEB. Funktionswise wie oben, hier aber mit einer wesentlich größeren Grillfläche.

J. VENTILATORGESTÜTZTER GRILL-BETRIEB. Ermöglich ein rasches Bräunen bei voller Währung des natürlichen Saftgehalt. Für Garen mit Umluft ist dies die energieeffizienteste Funktion

K. AUFTAUBETRIEB. Der Ventilator arbeitet ohne Hitze zur Reduzierung der Auftauzeit.

NUTZLICHE RATSCHLAGE

Vor Inbetriebnahme des Backofens müssen alle nicht zum Einsatz gebrachten Zusatzteile aus dem Innenaum entfernt werden.
- Backofen vor der praktischen Verwendung immer erst auf die gewünschte Temperatur aufheizen.
- Backpfaffen im Zentrum des Ofens platzieren und davon schen den für eine ausreichende Luftzirkulation erforderlichen Abstand einhalten.
- Backpfannen nicht zuweit füllen, um einen saftigen Obstkuchen zuzubereiten. Über den Pfannenrand austretender Obstschaft führt zu bleibenden Flecken.
- Backpfannen nicht auf den Boden des Innenaums einsetzen und auch nicht mit Alu-Folie abdecken. Es konnte sonst zu einem Hitzestau kommt. Die Back- und Bratziten entspruchen nicht mehr den angegebenen Werten und es konnte zu einer Beschädigung der Emailflächen kommt.
- Zum Überwachen des Back- oder Bratguts sollen die Tur möglichst weniger geöffnet werden. (Die Innenaumbeleuchtung bleibt während der gesamten Zubereitung eingeschaltet.)
- Tur stets mit der gebotenen Vorsicht öffnen, um nicht mit bereits Teilen oder bereits Dampf in Berührung zu kommt.

HINWEISE ZUR ZUBEREITUNG

Die erforderlichen Temperatures und Zubereitungszeiten entnen Sie der jeweiligen Packung. Sobald Sie mit der Leistung Ihres Geräts vertraut sind, können Sie Temperatures und Zubereitungszeiten nach ihrem persönlichen Geschmack verändern. Sofern auf der Packung nichts andere angegeben ist, muss Tiefkühlkost vor der Zubereitung voll aufgetaut werden.

Gericht Temp. °C Riffe Zubereitung
				in Minuten Empfohlen Persönlich
Rührteiggebäck
Biskuit	175	2	55-65
Feine Torte	175 3 60-70
Mürbeteiggebäck
Tortenboden	200 3 08-10
Tortenboden mit Quarkbelag	200	3	25-35
Tortenboden mit Obstbelag	200	3	25-35
Hefeteiggebäck
Tortenboden	180 3 30-45
Weißbrot 1 kg Mehl	200	3	25-35
Kleingebäck
Mürbeteig	200 3 10-15
Ölgebäck	200 2 35-45
Kekse	200 3 15-20
Lassagne		225	2	40-50
Fleisch (Zubereitungszeit pro cm Stärke)
Braten mit langer Zubereitung	200	2	120-150
Braten mit kurzer Zubereitung	200	2	60-90
Fleischkölchen	200 2 30-40
Geflügel
Ente 1 1/2 kg	2 120-180
Gans 3 kg		200	2 150-210
Brathähnchen		200 2 60-90
Pute 5 kg		175	2 240-260

Gericht	Temp. °C	Rille	Zubereitung
			in Minuten
			Empfohlen Persönlich
Wildbret
Hase	200	2 60-90
Rehchenkel	200	2	90-150
Hirschchenkel	175	2	90-180
Gemüse
Gebackene Kartoffeln	220	2 30-40
Gemüsepastete	200	2 40-50
Fisch
Forelle	200	2 40-50
Seebrassen	200	2 40-50
Pizza	240	3 10-20
Grill
Koteletts		4	8-12
Würstchen		4 10-12
Grillhähnchen		2 25-35
Gegrillter Kalbsbraten 0,6 kg			50-60

• Die Zahl der Rillen beginnt jeweils mit der untersten (also ohne eine Aufstellung auf dem Boden des Backofens, der für die Pfanne nicht in Frage kommt).

DIESE ANGABEN DIENEN NUR ZUR ORIENTIERUNG, DA TEMPERATUR UND ZEIT AUCH VON DER JEWEILIGEN Menge UND QUALITÄT ABHÄGEN.

HINWEISE ZUR BENUTZUNG DES GRILLS

Zu grillende Speisen auf den Rost oder in eine Pfanne mit niedrigem Rand geben. Der Rost muss hierbei ganz oben eingeschoben werden, während die Fettpfanne unmittelbar darunter zuplatzieren ist. Grill bei Backofen mit Ventilator auf die Position, bzw. bei Multifunktionsfen auf Position, einstellen.

Je nach Art der des Gerichts (Fleisch, Fisch, Geflügel usw.) muss das Grillgut für ein gleichmäßiges Bräunen während der Zubereitungomal umgedreht werden. Rein orientativ seien die folgenden Zubereitungszeiten erwähnt:

Grillgut	Zubereitungszeit in Minutes Empfohlen
Dünnes Fleisch oder Scheiben	4-6
Normales Fleisch	5-8
Fisch ohne Schuppen	8-10
Fisch (z.B. Forelle, Lachs)	12-15
Würstchen	10-12
Sandwiches	2-5

HINWEIS

Zum Abdecken der Grillpfanne oder zum Aufwärmen keine Alu-Folie verwenden.
- Speisen nicht in Alu-Folie einwickeln bzw. unmittelbar unter den Grill legen; durch das hohe Reflexionsvermögen von Aluminiumkonnte es zu einer Beschädigung des Grills kommt.

VERWENDUNG DES ELEKTRONISCHEN TIMERS

Beschreibung der Timer-Funktionen:

Kurzzeitwecker

Automatischer Garvorgang (Dauer)

EndesGarvorgangs(Endzeit)

Einstellung der Uhr. 24-Stunden-LCD-Zeitanzeige.

Beschreibung der Tasten:

Minutes verringer

AuswahlderTimer-Funktionen

Minuten erhohen

Kurzzeitwecker

Unabhängiger Kurzzeitwecker mit einem Einstellungsbereich bis maximal 23 Stunden und 59 Minuten. Stellen Sie die Zeit ein, indem Sie die Taste einmal drucken. Die Alarmanzeige blinkt 5 Sekunden, so dass wir in dieser Zeit die gewünschte Zeit mit den Tasten und einstellen können. Anschließend wird der Timer(sofort eingeschaltet. Nach Ablauf der Zeit blinkt die Anzeige und in regelmäßigen Zeitabständen ertont ein Signalton, der durch Drucken der Taste unterbrochen werden kann. Wird der Signatlon nicht unterbrochen, so wird er nach 2 Minuten automatisch abgeschaltet. Der Kurzzeitwecker kontrolliert keine Funktionen des Backofens.

Halbautomatisches Garen

A. Programmierung der Garzeit

Drücken Sie zweimal die Taste und stellen Sie die gewünschte Garzeit mit den Tasten und Der Garvorgang wird automatisch gestartet und erscheid in der Anzeige Nach Ablauf der programmierten Zeit wird der Garvorgang unterbrochen und in regelmäßigen Abständen ertont ein Signalton. Schalten Sie das Signal wie oben beschrieben ab.

Achtung! Bei Beendigung des Garvorgangs und Unterbrechung des Signaltons wird der Betrieb des Backofens nicht unterbrochen. Die Abschaltung muss manuell erfolgen.

B. Programmierung der Endzeit des Garvorgangs

Drücken Sie zweimal die Taste und stellen Sie die Endzeit des Garvorgangs mit den Tasten und ein Der Garvorgang wird automatisch gestartet und erscheid in der Anzeige Bei Erreichen der eingestallenten Endzeit wird der Garvorgang unterbrochen und in regelmäßigen Abständen ertont ein Signalton. Schalten Sie das Signal wie oben beschrieben ab.

Der Status der Programmierung kann jederzeit durch Drucken der Taste angezeigt werden. Die Programmierung kann zudem jederzeit annulliert und der Zähler auf null gesetzt werden. Nach dem Drucken von ist der Ofen für den Handbetrieb bereit.

Achtung! Bei Beendigung des Garvorgangs und Unterbrechung des Signaltons wird der Betrieb des Backofens nicht unterbrochen. Die Abschaltung muss manuell erfolgen.

Automatisches Garen.

(Start und Ende des Garvorgangs)
1) Stellen Sie die Garzeit ein, indem Sie die Taster 2-mal drücken und die gewünschte Zeit mit und einstellen.
2) Programmieren Sie die Endzeit des Garvorgangs, indem Sie die Taste 3 mal drucken und die gewünschte Uhrzeit mit und einstellen.
3) Stellen Sie mit dem Thermostatregler und Schalter die gewünschte Temperatur und Funktion ein.

Nach diesen Einstellungen leuchten die Anzeigen und fest auf und zeigen an, dass die Programmierung des Backofens nun abgeschlossen ist.

Praktisches Beispiel:

Wir benotigen eine Garzeit von 45 Minuten, die um 14.00 Uhr beendet werden sollen.

• Drücken Sie 2-mal die Taste und stellen Sie mit und +0.45 ein.
  AnschlieBend muss 3-mal die TasteFgedrückt und mit und 4.00 eingestellt werden.
  Nach dem diese Einstellungen vorgenommen wurden, werden erneut die aktuelle Uhrzeit und zugem die Anzeigen und entsprechend unserer Programmierung angezeigt, die somit übernommen und abgespeichert wurde.
  Um 13.15 Uhr (14.00 Uhr minus 45 Minutes) startet der Backofen den automatischen Betrieb.
• Um 14.00 Uhr schaltet sich der Backofen automatisch aus und es ertont in regelmäßigen Abständen ein Signalton.
• Der Signalon kann mit jeder beliebigen Taste abgeschelt werden.

Achtung! Bei Beendigung des Garvorgangs und Unterbrechung des Signaltons wird der Betrieb des Backofens nicht unterbrochen. Die Abschaltung muss manuell erfolgen.

Einstellung der Uhr

Unmittelbar nach dem Anschluss des Gerätes an das Stromnetz (sowie nach einem Stromausfall) erschieren auf dem Display die Zahlen 12.00 und die Anzeige von 50nkt so lange, bis die richtige Uhrzeit eingebehen wurde.

Die Eingabe der aktuellen Uhrzeit erfolgt, indem mit oder die richtige Zeit eingestellt wird. Für eine Dauer von 5 SekundenarfkeineTaste gedrücktwerden,damit die Eingabe übernommen werden kann.Werden die Tasten einige Sekunden lang betatigt,wirder Wechsel der angezeigten Zahlen erheblich beschleunigt.

Um die Uhrzeit zuändern, muss -mal gedrückt werden, bis die Anzeige finkt, und anschlieBend mit und die Richtige Uhrzeit eingeben werden.

HINWEISE:

ACHTUNG! Bei Unterbrechung der Stromversorgung werden die programmierten Funktionen, einschließlich der Uhrzeit, vollständig gelöscht. Nach der Wiederherstellung der Stromversorgung blinkt die Anzeige von und die Programmierung kann erneut vorgenommen werden.

REINIGUNG DES GERÄTS

WICHTIG

Aus Sicherheitsgründen muss vor Reinigung des Ofens stets erst der Netzstecker gezogen bzw. die Stromversorgung des Gerats unterbrochen werden.

Nicht selbstreinigende Backöfen müssen nach ihrer Verwendung gereinigt werden. Hierfür muss das Gerät ausgescheltet und noch warm, aber nicht mehr heißt sein, da sich in thisem Zustand die durch den Dampf beim Backen entstehende Fettschicht an den Wänden leichter entfernen{lsst und die Fettspritzer auch noch nicht hart und fest geworden sind. Zur Reinigung müssen zunachst die seitlichen Chromhalterungen entfernt werden; diese sind hierzu vorne nach oben von der Wand abzuziehen und aus ihren rückwärigen Aufnahmen zu befrenien. Den Innenaum des Backofens mit einem weichen, mit einer verdünnten Ammoniaklosung geträkten Lappen auswischen, nachspullen und trocknen. Sollten hartnackige Flecken oder Spritzer zurückbleiben, auf den Boden des Innenaums einen mit Ammoniak geträkten Lappen legen, TurschleBen und Wände nach ein paar Stunden noch einmal mit warmem Wasser und einem flüssigen Haushaltsreiniger behandeln, nachspullen und sorgfaltig trocknen. Zur Reinigung der außeren Hochglanzteile nur Wasser und Seite und einen weichen Lappen verwenden. Niemals scheuernde Reinigungsdprodukte in Pulverform verwenden.

Zu vermeiden sind ferner sauere und alkaline Produkte (Zitronensaft, Essig, Salz, Tomaten usw.). Besonderss die lackierten Wände dürfen nicht mit chlorhaltigen, sauren oder scheuernden Produktken behandelt werden. Ebenso weniger geeignet sind metallene Scheuerkissen oder harte Gegenstände, da diese Beschädigungen auf den Oberflächen hervorrufen können.

Backofen nicht mit Hochdruckreinigern oder dampfgeräten reinigen.

Normalerweise genugts, den Backofen mit einem weichen Tuch und einem normalen Haushaltsreiniger warm auszuwischen. Zur Beseitigung von hartnackigen Rückständen sollen wie folgt vorgegangen werden:

REINIGUNG VON BACKÖFEN MIT AQUASMART-SYSTEM

1 Alle inliegenden Teile wie Rost, entnehmer.

2 200 ml Seifenwasser in den unteren Bereich des Backblech geben.

3 Backofen 15 Minuten lang auf die Funktion beiSmart 200^ einstellen.

4 Temperaturregler von 200^ auf 0^ stellen. Backofen 20 Minuten lang abkühlen setzen.

5 AquaSmart-Funktion auf 0 stellen. Mit einem weichen Lappen oder Tuch reinigen.

EMAILLIERTE TEILE

Nur für Emailflächen ausdrücklich empfohlene Reinigungsmittel verwenden. Chlorhaltige Produkte sind unter allen Umständen zu vermeiden.

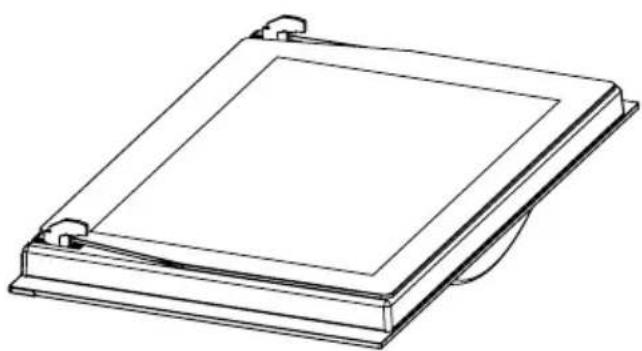

GLASFENSTER DER OFENTÜR

Zur Vermeidung von eventuellen Beschädigungen darf das Glasfenster nicht mit scheuernden Putzmitteln gereinigt werden. Eine zerkratzte Glasfläche konnte gefährliche Folgen haben.

AUSBAU DER OFENTÜR

Für eine bequemere Reinigung des Backraums kann die Ofentür entfernt werden. Nachstehend die Anleitung zum Ausbau der Ofentür bei den drei verschiedene Turvarianten.

Tur vom Typ A/B2

Die Scharniere "A" besitzen zwei bewegliche Stifte "B". Wird der Stift "B" angehoben, kann das Scharnier aus seiner Halterung gezogen werden.

Anschließend Tur halb schlieben.

Hierauf Tur anheben und nach außen abziehen; Tur hierbei in unmittelbarer Nähe der beiden Scharnere halten.

Zum Wiedereinbau der Tur mussen die Scharniere zunachst in die entsprechenden Schlitze eingeführt werden. Anschließend Tur voll offen.

Die Tür darf erst geschlossen werden, wenn die beiden beweglichen Stifte “B” zur Halterung der Scharniere entsprechend eingedreht worden sind (Fig. 3).

WICHTIGER HINWEIS

• Beim Abnehmer der Turdarf das Blockiersystem der Scharniere nicht entfernt werden, da deren Klappmechanismus mit voller Wucht zusückenspingen wurde.
• Tur niemals in Wasser eintauchen.

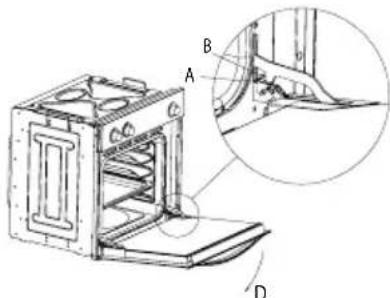

Tur vom Typ B1

Tür voll bis Position "D" öffnen.

Die beiden beweglichen Scharnierelemente "A" bis Punkt "B" anheben. Anschließend Tur halb schlieBen.

Hierauf Tur anheben und nach außen abziehen; Tur hierbei in unmittelbarer Nähe der beiden Scharnere halten.

Zum Wiedereinbau der Tur mussen die Scharniere zunachst in die entsprechenden Schlitze eingeführt werden. Anschließend Tur voll offen.

Die Tür darf erst geschlossen werden, wenn die beiden beweglichen Scharnierelemente “A” zur Halterung der Scharniere entsprechend eingedreht worden sind (Fig. X).

WICHTIGER HINWEIS

• Beim Abnehmer der Turdarf das Blockiersystem der Scharniere nicht entfernt werden, da deren Klappmechanismus mit voller Wucht zurückspringen wurde.
• Tür niemals in Wasser eintauchen.

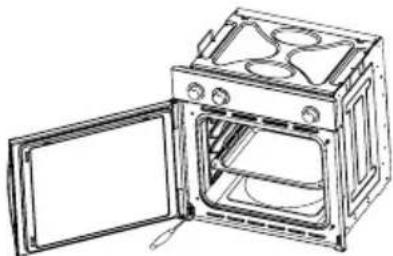

Tur vom Typ C

Tür öffnen und fest mit einer Hand halten.

Dasunte Scharnier mit einem passenden Schraubenzieher an der Befestigung am Ofen offen.

Anschließend oberes Scharnier aus seiner Halterungziehen und Tur abnehmer.

Zum erneuten Anbringen der Tur in umgekehrter Reihenfolge vorgehen.

Mit dem Ofen gefeliefertes Zubehor (Fig. 4)

Der Backraum kanninnen mit seitlich an der Ofenwand angebrachten Laufschienen ausgestattet sein. In diese Laufschieren werden der Backrost und das Backblech eingeschoben. Nachstehend die Anleitung zum Ausbau der Laufschieren bei den zwei verschiedenen Varianten.

Gitter vom Typ 1

Zum Ausbau den Laufschienen mussen diese bei Punkt A einfach nur leicht nach unter abgedrückt werden.

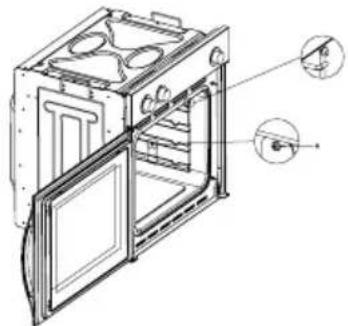

Gitter vom Typ 2

Zum Ausbau den Laufschienen die entsprechende Halteschraube mit einem passenden Schraubenzieher offen und Gitter nach oben abziehen.

INSTRUCCIONES PARA LA INSTALLACION HINWEISE ZUR INSTALLATION

Dieses Gerätarf nur von entsprechend befugtem Fachpersona in Übereinstimmung mit den vor Ort geltenden technischen Auflagen und EU-Bestimmungen installiert werden.:

Städtebaurechtliche Verordnungen des Umweltministeriums (in Großbritannien).

Städtebaurechtliche Normen des Entwicklungsministeriums (in Schottland).

IEE-Norm zur Verkabelung.

Strom fuhrende Geräte am Arbeitsplatz.

VOR DER INBETRIEBNAHME

Beim Auspacken des Geräts ist darauf zu achten, dass die nachstehend genommen Bauteile vollzählig vorhanden sind:

Bedienungsanleitung
-Ofenrost
- Eine Backpfanne
- Schrauben und Kaschierteile zur Befestigung des Backofens vor Ort

AUFSTELLUNG DES GERÄTS (siehe Fig. 5)

Dieses Gerät gehört zur Klasse I.

Eine Erdung ist gesetzlich vorgeschreiben. Bei einer Zuwiderhandlung gegen die geltenden Unfallverhütungsvorschriften weist der Hersteller jegliche Haftung zurück.

WICHTIG

Der Schrank, in den das Gerät eingebaut wird, bzw. das diesbezüglich zum Einsatz gebrachte Material ist bei Betrieb des Backofens einer Temperatur von mindestens 85^ über der Raumtemperatur ausgesetzt.

Bestimmte mit Kunststoffeilen hergestellte Kuchenmöbel neigen bereits bei niedrigeren als den angegebenen Temperaturwerten zu Verfarbungen oder Farbverlusten. Wird das Gerät also ohne Berücksichtigung der erwähnten Temperaturanforderungen eingebaut bzw. besteht kein Abstand von mindestens 4 mm zu einer benachbarten Schrankwand, liegt die diesbezügliche Verantwortung allein beim Besitzer.

HINWEISE ZUR INSTALLATION

1. Wie in Fig. 5 dargestellt, muss der Backofen in eine Standardöffnung von 600~mm unterhalb des Kochfelds oder in eine Kuchensäule eingebaut werden.
2. Beim Einbau des Backofens in eine Kuchensäule muss auf eine ausreichende Belüfung geachtet werden. Hierzu die Rückwand des Schranks abnehmer und wie in Fig. 5 darge-stellt eine Öffnung von mindestens 85 - 90mm vorsehen.
3. Der Backofen muss am Aufstellungssort sicher befestigt werden. Diesbezüglich sind die in den vier Ecken des Turrahmens vorgesehenen Schrauben "A" Fig. 5 zu verwenden.

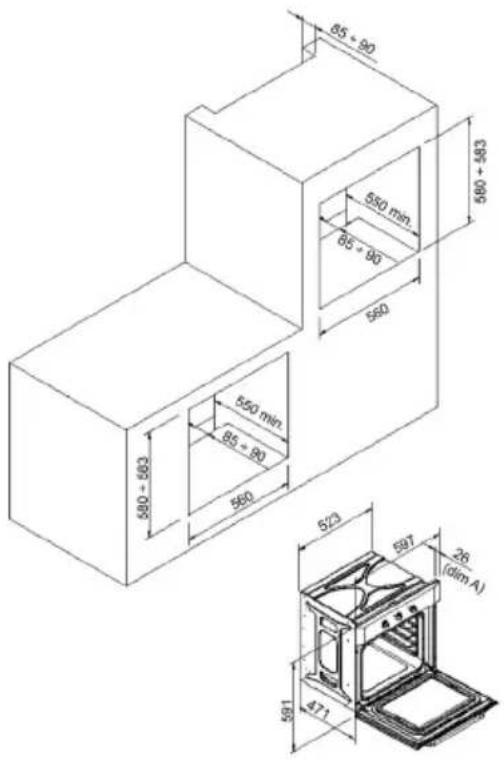

Fig. 5: Abmessungen für den Einbau von einfahren elektrischen Backöfen mit einer Breite von 60~cm (die Ausbildung des oberen Gehäuse kann variieren) und Befestigung innerhalb des Schranks.
EINBAUMAße FÜR OFEN MIT TURDICKE 26 mm (dim A)

INBAUMÄBE FÜR OFEN MIT TÜRDICKE 20 mm (dim B)

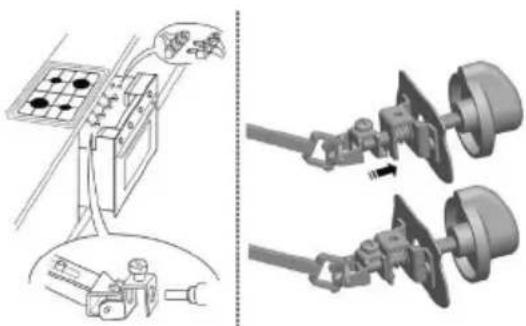

1. Bei polyvalenten Einbauöfen sind wie in Fig. 6 dargestellt die entsprechenden Kardangelenke zu verwenden.

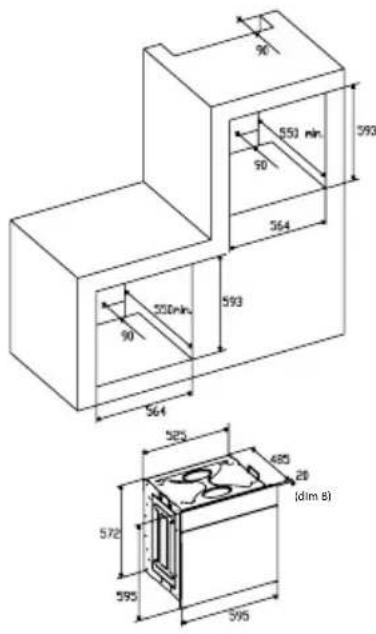

Fig. 7: Lüftungsbedarf und Ausschnitt für den Einbau eines einfachen elektrischen Backofens in ein Standard-Küchenmodul. Mindestlüftungsbedarf für obere und untere Unterbringung und Halterung des rückwärtingen Bereichs der Einheit.

A. Halterung abnehmen.
B. 75-90 mm Zwischenraum zwischen der Wand und dem rückwärten Einbaubereich bzw. dem Schrankboden.

C.Sockel.

D.AnzubringendeBlende.

A. Ruckwand
B.Lagerraum
C. Hier Rückwand entfernen
D. Ruckwand
E. Lagerraum
F.Sockel
G. Mindestluftungsausschnitt 80 cm

Fig. 8: Lüftungsbedarf und Ausschnitt für den Einbau eines einfachen elektrischen Backofens in einen Hochschrank.

ELEKTRISCHER ANSCHLUSS

Vor Anschluss des Geräts muss sichergestellt sein, dass die vor Ort vorhandene Netzspannung mit den diesbezüglichen Angaben auf dem Typenschild übereinstimmt.

Der elektrische Anschluss solte vorzugsweise nach NICEIC-Standard vorgenommen werden.

HINWEIS: DIESES GERAT MULLS GEERDET WERDEN.

Dieses Gerät muss über einen bequem zugänglichen automatischen Zweipol-Schalter mit 13 A und einem Kontaktabstand von 3 mm geführt werden.

WICHTIG

Die Leiter des Netzkabels entsprechen der folgenden Farbcodierung:

Gelb/grün - Erde

Blau-Nulleiter

Braun-Phase

• Der gelb/grüne Leiter muss an die mit "E", dem Erdungssymbol oder die gelb/grün markierte Klemme gelegt werden.
• Der blaue Leiter muss an die mit "N" markierte Klemme gelegt werden.
• Der braune Leiter muss an die mit "L" markierte Klemme gelegt werden.
• Das Netzkabelarf an keiner Stelle eine Temperatur von mehr als 50^ über der Raumtemperatur erreichen.
• Beschädigte Netzkabel mussen durch ein vom Hersteller bzw. der zuständigen Kundendienstelle gefelwertes gleichwertiges Kabel ersetzt werden.

AUSTAUSCH DES NETZKABELS

Muss das Netzkabel ausgetauscht werden, ist diesbezüglich wie folgt vorzugehen:

1. Gerät vom Netz trennen, Halteschrauben lösen und Rückwand des Geräts abnehmer.
2. Halteschrauben und Schrauben der Anschlussklemmen lösen und altes Netzkabel entfern.
3. Neues Kabel unter Beachtung der entsprechenden Farbcodierung anschließen und alle Schrauben wieder fest anziehen. Das neue Netzkabel muss hierbei den im Kapitel Technische Angaben genommen Spezifikationen entsprechen.

WARTUNG UND UTERHALT

Vor allen Wartungs- und Unterhaltsarbeiten muss das Gerät zunachst vom Netz getrennt werden.

Während der Garantiezeit mussen alle anfallenden Wartungs- und Unterhaltsarbeiten der zuständigen Kundendienstelle des Herstellers überlassen werden. Jeder von diesbezüglich nicht befugten Personen vorgenommene Eingriff in das Gerät hat die Annullierung des bestehenden Garantieanspruchs zur Folge.

AUSTAUSCH DER LAMPE DES INNENRAUMS

(Fällt nicht unter die Garantie des Geräts.)

Für die Beleuchtung des Innenraums kommt eine Glühlampe mit 15 W bzw. 25 W für 300^ vom Typ E-14 zum Einsatz.

ACHTUNG: Gerät vom Netz trennen, Ofentür (wie an anderer Stelle beschrieben) abnehmer und vorhandene Einsatze herausnahmen.

Glasabdeckung zum Schutz der Gluhbirne gegen den Uhrzeigersinn herausdrehen. Fig. 9 (A).

Alte Gluhbirne Herausnahmen, sicher und umweltfreundlich entsorgen, durch eine neue ersetzen und Schutzabdeckung wieder aufschauben. Die neue Gluhbirne muss hierbei den im Kapitel Technische Angaben genommen Spezifikationen entsprechen.

ANMERKUNG: Die Glasabdeckung kann sehr straff aufsitzen, weshalb zum Herausnahmen unter Umständen ein entsprechendes Werkzeug zum Einsatz gebracht werden muss.

PFLEGE UND AUSTAUSCH DER KATALYTISCHEN VERKLEIDUNG

(Eine bereits in das Gerät eingebaute katalytische Verkleidung fällt nicht unter die Garantie des Geräts.)

Zur Aufrechterhaltung des Selfstreinigungseffektss muss der Backofen zur Entfernung von hartnackigen Flecken und Rückstanden jeweils auf mindestens 200^ aufgeheizt werden, damit diese nicht für immer bleiben.

Wird die Verkleidung schwarz und glanzend, muss sie durch neue Elemente ersetzt werden. Zum Austausch der Verkleidung alle Einsätze aus dem Backofen entnahmen.

Die neue Verkleidung kann als Ersatzteil direkt über die entsprechende Abteilung des Herstellers bezogen werden (siehe listened hierbei der genaue Gerätyp und die Baureihennummer des Geräts angegeben werden, so wie sie auf dem Typenschild verzeichnet sind.

TECHNISCHE ANGABEN

INNENABMESSAGENGEN

Höhe: 340 mm

Breite: 440 mm

Tiefe: 390 mm

Inhalt: 40 Liter

ELEKTRISCHE ANGABEN

Nennspannung:

220V-240V\~50Hz

Speiseanschluss: 13 A (automatischer Bipolar-Schalter mit einem Kontaktabstand von 3mm )

LEISTUNGSAUFNAHME

Unterhitze: 1,30 kW

Oberhitze: 0.90 kW

Ventilator-Heizement:2,30 kW

Grill-Heizwiderstand: 1,35 kW

Netzkabel:

3× 1,5mm^2 Typ H07RN-F < HAR>

Innenraumbeleuchting:

15 W - 25 W / 300°C, Typ E-14

Bei Sachschäden oder Verletzungen, die auf einen unsachgemäßen Einsatz oder eine nicht korrekt vorgenommene Installation des Gerats zurückgehen, weist der Hersteller jeder Haftung darüber.

Der Hersteller besteht sich das Recht vor, alle von ihm als erforderlich oder angebracht erachteten Neuerungen ohne eine diesbezügliche Vorankündigung in das Gerä einzubRING.

INSTRUCTIONS POUR L'UTILISATEUR

GEBRUIK VAN DE ELEKTRONISCHE TIMER

ELEKTRISCHE AANSLUITING

ELEKTRISCHE GEGEVENS

Bedrijffsspanning:

220V-240V\~50Hz

Toevoeraansluiting:
