GEBRUIKSAANWIJZING BEAM100LEDMKII AFX

NL - Handleiding - p. 21

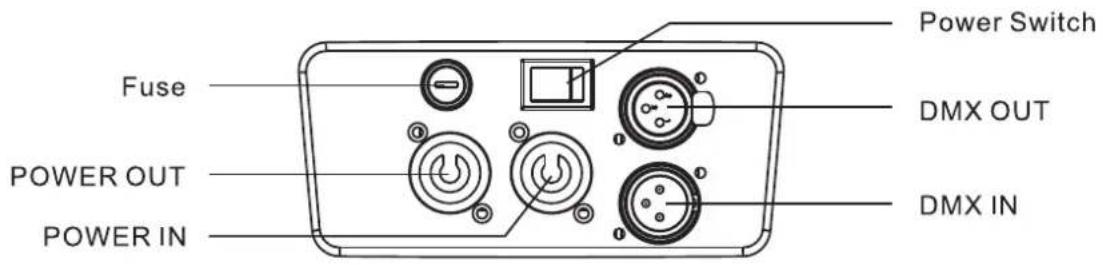

CONNECTORS (fig.1)

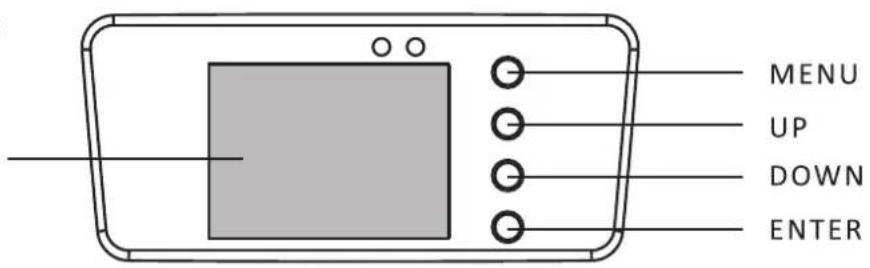

DISPLAY (fig. 2)

LCD DISPLAY

INSTALLATION DIAGRAM (fig. 3)

XTURE LINKING (fig. 4)

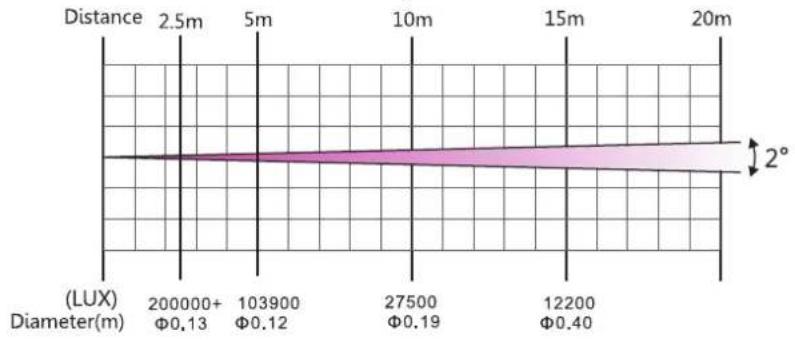

PHOTOMETRIC DIAGRAM (fig. 5)
GOBO & COLOUR WHEEL

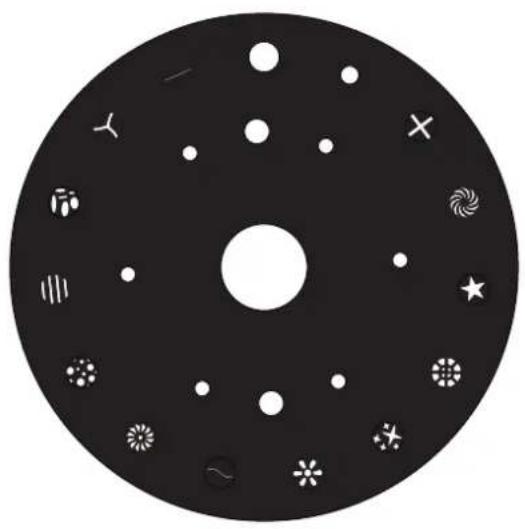

Static Gobo Wheel

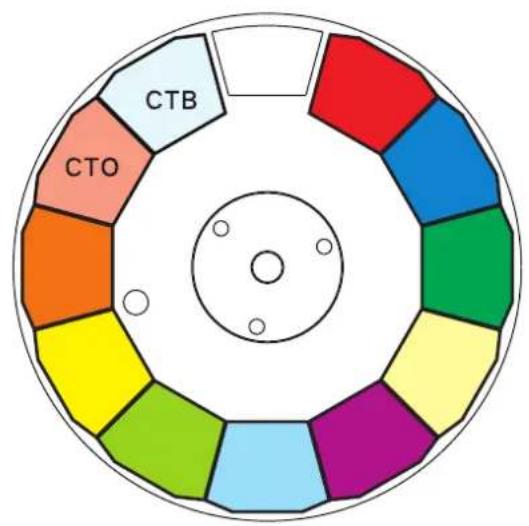

Color Wheel

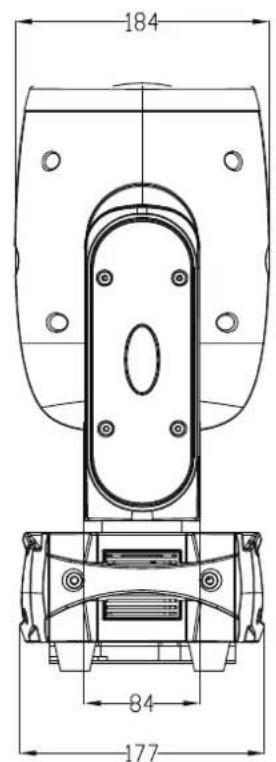

DIMENSIONS

DMX CHANNEL TABLE

Mode/Channel			Value	Function
22CH	24CH	30CH
1	1	1		Pan
			0..255	PAN Movement
2	2	2		Pan-fine
			0..255	Fine control of Pan movement
3	3	3		Tilt
			0..255	TiltMovement
4	4	4		Tile-fine
			0..255	Finecontrolof Tilt movement
5	5	5		Color wheel
			0..9	Open/white
			10..19	Color1
			20..29	Color2
			30..39	Color3
			40..49	Color4
			50..59	Color5
			60..69	Color6
			70..79	Color7
			80..89	Color8
			90..99	Color9
			100.109	Color10
			110..127	Color11
			128..189	Forwardsrainboweffect fromfast toslow
			190..193	Color rotation stop
			194..255	Backwardsrainbow effect fromslow to fast
6	6	6		Gobo wheel 1
			0..6	Open
			7..13	gobo1
			14..20	gobo2
			21..27	gobo3
			28..34	gobo4
			35..41	gobo5
			42..48	gobo6
			49..55	gobo7
			56..62	gobo8
			63..69	gobo9
			70..76	gobo10
6	6	6	77..83	gobo11
			84..90	gobo12
			91..97	gobo13
			98..104	gobo14
			105..111	Gobo1 shake slow to fast
			112..118	Gobo2 shake slow to fast
			119..125	Gobo3 shake slow to fast
			126..132	Gobo4 shake slow to fast
			133..139	Gobo5 shake slow to fast
			140..146	Gobo6 shake slow to fast
			147..153	Gobo7 shake slow to fast
			154..160	Gobo8 shake slowto fast
			161..167	Gobo9 shake slow to fast
			168..174	Gobo10 shake slow to fast
			175..181	Gobo11 shake slow to fast
			182..188	Gobo 12 shake slow to fast
			189..195	Gobo 13 shake slow to fast
			196..202	Gobo 14 shake slow to fast
			203..255	Rot. gobo wheelcontrotation slow to fast
7	7	7		Shutter
			0..31	Shutter closed
			32..63	shutter open
			64..95	Strobe effect slow to fast
			96..127	shutter open
			128..159	Pulse-effectinsequences slow to fast
			160..191	shutter open
			192..223	Randomstrobe effect slow to fast
			224..255	shutter open
8	8	8		Dimmer
			0..255	Dimmer 0%...100%
9	9	9		Focus
			0..255	In(near) to out(far)
10	10	10		Rrotating prism1
			0..5	Prism1swingout(hole)
			6..127	Prism1swingin
			128..189	Prism1Forwardsrotationfrom fast toslow
			190..193	Prism1rotation stop
			194..255	Prism1Backwardsrotationfromslowtofast
11	11	11		Rrotating prism2
			0..5	Prism2 swingout(hole)
			6..127	Prism2 swingin
11	11	11	128..189	Prism2Forwardsrotation fromfast toslow
			190..193	Prism2 rotation stop
			194..255	Prism2Backwardsrotation fromslowtofast
12	12	12		Frost
			0..199	Frostswingout
			200..255	Frostswingin
13	13	13		Speed pan/tile
			0..225	maxtominspeed
			226..235	blackout by movement
			236..245	blackoutbyallwheel changing
			246..255	nofunction
14	14	14		Specialfunction
			0..19	Nofunction
			20..29	Nofunction
			30..39	Nofunction
			40..79	Nofunction
			80..84	AllMotorreset
			85..87	Scanmotorreset
			88..90	Colorsmotorreset
			91..93	Gobomotorreset
			94..96	no function
			97..99	Other motor reset
			100..119	Internal program 1
			120..139	Internal program 2
			140..159	Internal program 3
			160..179	Internal program 4
			180..199	Internal program 5
			200..219	Internal program 6
			220..239	Internal program 7
			240..255	Internal Sound program 1
Vector	Mode		Value	Function
	15	15		Color Time
			0..255	max to min speed
	16	16		Gobo Time
			0..255	max to min speed
15	17	17		Pix_Dimmer
			0..255	Pix_Dimmer 0%...100%
16	18	18		Pix_Strobe
			0..255	Pix_Strobe Speed0%...100%
17	19	19		Pix Red
			0..255	0-100%Pix_Red dimmerfromdarkto bright
18	20	20		Pix_Green
			0..255	0-100%Pix_Greendimmerfromdarktobright
19	21	21		Pix.Blue
			0..255	0-100%Pix_Blue dimmer from dark to bright
20	22	22		Pix_color
			0..0	No Function
			1..15	Red
			16..31	Green
			32..47	Blue
			48..63	Red+Blue
			64..79	Red+Green
			80..95	Green+Blue
			96..111	Red+Blue+Green
			112..127	2700K
			128..143	3200K
			144..159	3500K
			160..175	5000K
			176..191	5500K
			192..207	6000K
			208..223	6500K
			224..239	7000K
			240..255	8000K
21	23	23		Pix_Macro
			0..15	No Function
			16..29	PixDynamic Scene1
			30..43	PixDynamic Scene2
			44..57	PixDynamic Scene3
			58..71	PixDynamic Scene4
			72..85	PixDynamic Scene5
			86..99	PixDynamic Scene6
			100..113	PixDynamic Scene7
			114..127	PixDynamic Scene8
			128..143	PixDynamic Scene9
			142..155	PixDynamic Scene10
			156..169	PixDynamic Scene11
			170..183	PixDynamic Scene12
			184..197	PixDynamic Scene13
			198..211	PixDynamic Scene14
			212..225	PixDynamic Scene15
			226..239	PixDynamic Scene16
			240..255	PixDynamic Scene17
22	24	24		Pix_Macro_Speed
			0..255	Slowto Fast
		25		Expand Patterns
			0..15	NoFunction
			16..29	PixDynamic Scene1
			30..43	PixDynamic Scene2
			44..57	PixDynamic Scene3
			58..71	PixDynamic Scene4
			72..85	PixDynamic Scene5
			86..99	PixDynamic Scene6
			100..113	PixDynamic Scene7
			114..127	PixDynamic Scene8
			128..143	PixDynamic Scene9
			142..155	PixDynamic Scene10
			156..169	PixDynamic Scene11
			170..183	PixDynamic Scene12
			184..197	PixDynamic Scene13
			198..211	PixDynamic Scene14
			212..225	PixDynamic Scene15
			226..239	PixDynamic Scene16
			240..255	PixDynamic Scene17
		26		Pix_Foreground dimmer
			0..255	Pix_ExpandPatternsForeground dimmer0-100%. (Foreground ColorSharewith "Pix_Macro"Channel)
		27		Pix_Background dimmer
			0..255	Pix_ExpandPatternsBackground dimmer0-100%.
		28		Pix_Background Red
			0..255	Pix_ExpandPatterns Background Red0-100%.
		29		Pix_Background Green
			0..255	Pix_ExpandPatternsBackground Green0-100%.
		30		Pix_Background Blue
			0..255	Pix_ExpandPatternsBackground Blue0-100%.

USER MANUAL

Onmiddelijk waar de aankoop van het toestel, verwijder voorzichtig de verpakking en wees zeker dat het toestel in goede toestand is. Breng direct uw dealer op de hoogte en bewaar het verpakkingsmaterialial indien onderdelen of het karton door het transport beschadigd zijn. Bewaar het karton en alle verpakkingsmaterialen. Indien het toestel要去 gerepareerd worden is het belangrijk het toestel in+zijn originele verpakking te versturen.

VERPAKKINGsinHoud

• 1 x LED Licht effect
• 2x omega houder
• 1x3-pin XLR DMX kabel
• 1x POWERCON snoer
• 1x Handleiding

VERKLARING VAN DE TEKENS

De driehoek met een bliksemschicht worden gebrukt om aan te gehen wanner uw gezondheid gevaar loopt (bijvoorbeeld door elektrocutie).

Een uitroepteken in een driehoek wijst op bijzondere risico's bij het hanteren of bedieren van het apparaat.

Het apparaat voldoet aan de CE-normen

Alleen voor gebruik binnenshuis.

Minimale afstand tussen het apparaat en andere objecten

Lees de handleiding aandachtig door. Ze bevat belangrijke informaties voor de installmentie, gebruik en onderhoud van dit toestel.

VEILIGHEIDSINSTRUCTIES

• Bewaar deze handleiding.
• Wees zeker dat u het toestel op de juiste spanning aansluit en dat de Lichtnetspanning Niet hoger dan de op de zichde van het toestel aangegeven spanning is.
• Alleen voor gebruik binnenshuis!
• Dit apparaat behoort tot beschemmingsklasse I. Het moet dus verplicht worden geaard. Een bevoegde persoon要去 de elektrische aansluiting uitvoeren.
• Om vuur en elektrische schokken te verhinderen bescherm het toestel gegen regen en vochtigheid. Wees zeker dat geen ontv Lambare materialen in de buurt van het toestel zijn tijdens de werkking.
• Plaats het toestel in een ruimte met voldoende ventilatie en in tenminste 50cm afstand van oppervakken.
• Wees zeker dat de ventilatie openings Niet geblokkeerd zijn.
• Verwijder het stopcontact alvorens u het toestel onderhoud of de zekering verrangt. Gebruik alleen een zekering metdezelfde specificaties.
• Gebruik het toestel Niet in ruimtes met een temperatuur boven 40^ .
• De behuizing kan een temperatuur van 85^ bereiken. NOOIT de behuizingijdens het werkken van het toestel met blote handen aanraken. Toestel uitschakelen en 15 minutes wachten totdat de behuizing afgekoeld is.
• NOOIT de behuizing binnen 5 minutesaar uitschakelen openen.
• In geval van een ernstig probleem stopt het toestel direct. Verzoek nooit het toestel zichs te repareren. Alle reparations要去en van een ervarene technicus doorgevoerd worden. Gebruik alleen onderdelen metdezelfde specificaties.
• Sluit het toestel Niet op een dimmer pack aan.
• Nooit het netsnoer beschadigen of platdrukken.
• Nooit aan de kabel trekken.
• Nooit in delichtbron kijken. Gevoelige personen können een epileptische shock ondergaan (vooral bedoeld voor epileptica)
• Het product is uitsluitend bedoeld voor decoratieve doeleinden en Niet geschikt als verlichting van de huiskamer.
• Als de externe flexibele kabel of het snoer van deze armatuur beschadigd is, worden deze uitsluitend verrangen door de fabrikant of zich onderhoudsvertegenwoordiger of een soortgelijk gekwalificeerd persoon om gevaar te voorkomen.
• Beschadigde lenzen, behuizing of uv-filter onmiddelijk verrangen.
• De lichtbron van dit apparaat is Niet verwangbaar. Als deze defect is,要去 het gehele apparaat worden weggegooid.

ONTKOPPELING VAN HET NET

a) Indien het toestel via het stopcontact worden uitgeschakeld, moet de contactdoos altijd gemakkelijk bereikbaarহn
b) Indien het toestel via een schakelaar worden uitgeschakeld, moet deze duidelijk gemarkeerd en gemakkelijk bereikbaar�.

FEATURES

• 1 x 100W LED
• 28 × 0.2 W RGB SMD LEDs voor delicht ring
• DMX, master-slave, geluid bestuurde en automatische werking
  22/24/30 DMX kanalen
• "Totem" modus
• 1 kleurenschijf met 11 kleuren + open

• 1 staatische gobo schijf met 14 gobo's + open
  Gobo shake

• Uiterst nauwkeurige optiek met een projectiehoek van 2^0
  Elektrische focus over 2-3m

• Prisma met 16 en 24 facetten met instelbare snelheid en richting
• Soepele, nauwkeurige 8/16 bit PAN/TILT met inversie
• Scanpositiegeheugen met automatische herpositionering na een incident
• Regenboogeffect met instelbare richting en能力和
• Lineaire dimmer
  25x/sec high-speed LED-sluiter/stroboscoopeffect met variabile nselheid
• Vooraf ingesteld variabel/willekeurig stroboscoop- en dimbare impulseeffect
  1,8" TFT LCD-schem
• Ventilatorkoeling
• Beheersystem met constante temperatuuruitzinq
• Montage via 2 omega-klemmen & veiligheidsoog

VERVANGING VAN DE ZEKERING

Trek de voedingskabel uit het stopcontact alvorens U de zekering verrangt. Gebruik alleen een en zekering metdezelfde specificaties.Verwijder de zekeringshouserd.m.v.een schroevendraier uit de behuizing.

Verwijder de oude zekering enzet een neue zekering metdezelfde specificaties in.Plaats de zekeringshouserug in+zijn behuizing en sluit de voedingskabel op een stopcontact aan.

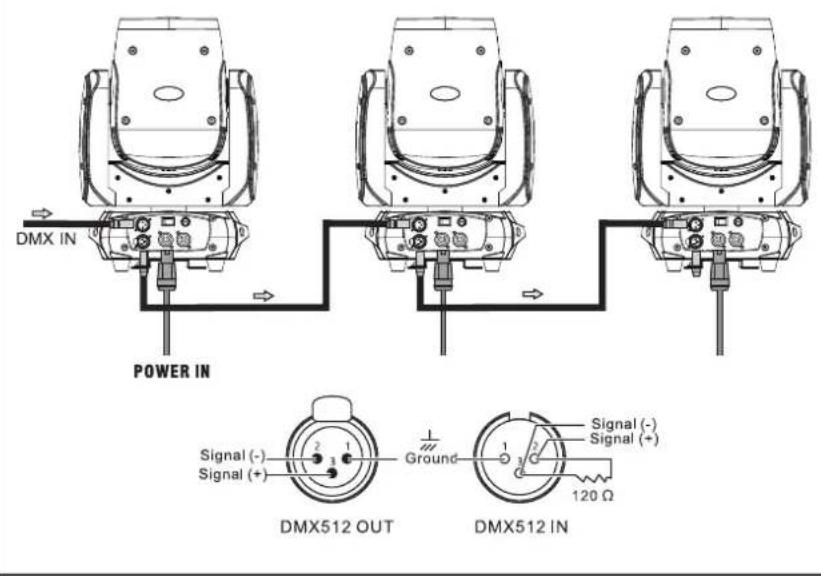

AANSLUITING VAN DE CONTROLLER (AFB. 4)

Sluit de meegeleverde XLR-kabel aan op de 3-pins XLR-uitgang van uw controller en de andere kant op de male 3-pins XLR-ingang van de moving head. U kurz meerdere moving heads aan elkaar koppelen met behulp van de seriële verbinding. De benodigde kabel要去 een afgeschermde tweedraadskabel়n met XLR in- en uitgangsconnectoren. Zie afb. 4.

DMX512 AANSLUITING MET DMX AFSLUITWEERSTAND

Voor installations over lange afstanden of in een omgeving met veel elektrische ruis, Zoals een discotheek, worden het gebruik van een DMX-aftsluitweerstand aanbevolen. Hierdoor worden voorkomen dat het digitale stuursignaal door elektrische ruis worden verstoord. De DMX aftsluitweerstand is gewoon een XLR stekker met een waterdustussen de pinnen 2 en 3, die verwolgens worden aangesloten op de XLR uitgang van de LASTe armatuur in de keten. Zie afb 4.

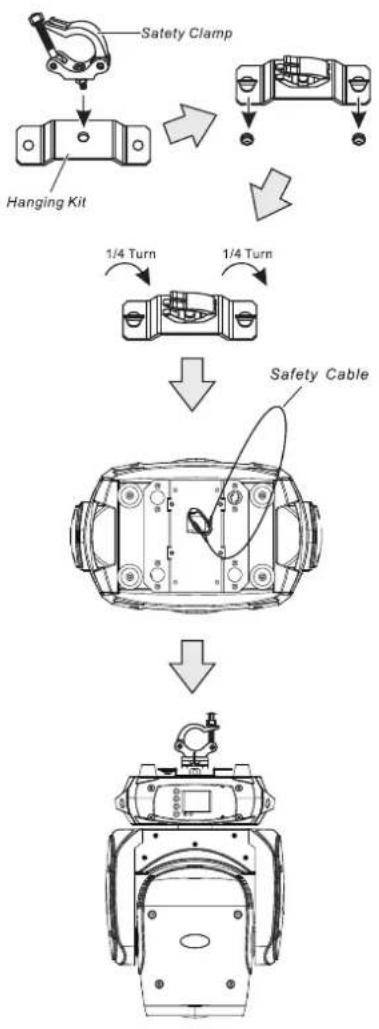

INSTALLATIE (AFB.3)

De unit kan in iedere positie geinstalleerd worden mits voor voldoende koeling gezorgd is.

Het is belangrijk nooit de ventilator of de koelingsopeningen te verstoppen. Bij de keuze van d'installatie plaats denk eraan dat de plaats gemakkelijk bereikbaar is voor onderhouds en reinigingsdoeleinden.

Gebruik altijd veiligheidskabels.

Beschem het toestel gegen regern, vochtigheid en extreme temperatuurveranderingen. Kies een plantaat met voldoende ventilatie.

Bevestig het toestel via de schroef gaten op de houder. Wees zeker dat het toestel vast geinstalleerd is om trillingen en afglijden tijdens de werkking te vermijden. Wees zeker dat de truss waaraan u het toestel bevestigd, stabel is en 10 keer het gewicht van het toestel kan dragen. Tijdens de montage, gebruik.altijd een veiligheidskabel dat 12 keer het gewicht kan dragen.

Het toestel moet van een vakman op een plaat monteert worden waar het buiten het bereik van mensen is en niemand onder kan staan.

De LED moving head bezit een uniek bevestigingssystem op de onderzijde. Het is een omega houder met bevestigingspunten voor een veiligheidskabel in eens (zie afbeelding rechts). Als u het toestel op een truss systeem monteert, gebruik een geschikte klem voor de omega houder

en bevestig de klem d.m.v. een M10 moer in de centergat van de omega houder. Voor een betere veilighed, bevestig tenminste eén geschikte staalkabel op eén van de bevestigingspunten op de onderzijde van het toestel.

CONTROLE PANEL (AFB.2)

Druk de MENU toets om in het hoofdmenu te gaan. Druk de UP/DOWN toetsen totdat u de gewenste functie bereikt. Druk ENTER. Wijzig de waarde d.m.v. de UP/DOWN toetsen en druk ENTER.

Tip: Druk 3 seconden tegelijkertijd op de knappen OMHOOG en OMLAAG. Het display keert om.

FUNCTIETABEL

MENU Omschrijving
DMX (Modus)	DMX address A001-	AXXX DMX adres installing
	Channel Mode	22CH 22 kanaals modus
		24CH 24 kanaals modus
		30CH 30 kanaals modus
	Auto run	Internal pro- gram 1-9	Master/ Alone	Automatische bediening
	Music control	Internal pro- gram 1-9	Master/ Alone	Muziekbesturing
SET	Reset Default Yes/No Reset
	Signal set Wire Bekabelde DMX
	Reverse Pan (on/off)			Pan inversie
	Reverse Tilt (on/off)			Tilt inversie
	Select Pan 630/540/360			kies Pan
	Select Tilt 270/180/90			kies Tilt
	Mic sensitivity 0-99%			Microfoon gevoeligheid
	OFF signal mode (On/Off)			Uit in de oorspronkelijke staat en AAN in de reset-status
	Scan Quick mode (On/Off)			Scan quick mode
	Totem mode OFF/CEN./R/L			Totem mode: Centre/Right/Left (défault: Off)
Manu	Reset	Total reset	Alles-resetten
		Pan/Tilt reset	Pan/tilt resetten
		Colour reset	kleur-resetten
		Gobo reset	Gobo's-resetten
		The others Reset	Alle anderen-resetten
	Channel PAN=XXX...	Kanaalbesturing
ADV (Ad- vanced Ac- cess code 0888)	Calibration	PAN=XXX...	kalibratie
	UID code	XX XX XX XX XX XX	UID code

REINIGING

Het is belangrijk dat het toestel.altijd schoon is om een optimale lichtkracht te garanderen en de leeftijd te verlengen. De reinigingsfrequentie is afhankelijk van de omgevingsomstandigheden: vouchtige, berookte of bijzonderss vuile omgeving veroorzaakteer vuil op de optische delen.

• Reinig de lamp met een hoogwaardig glasreinigungsmiddel en een zachtde doeck.
• Droog de delen.altijd zorgvuldig.
• Reinig de externe optische delen tenminste alle 20alen.
• Reinig regelmatig koelspleten en ventilatoren.

SPECIFICATIONS

Voeding. 90-260V~50/60Hz
Opgenomen vermogen 150W
PAN 360°/540°/630°
TILT. 90^ / 180^ / 270^
Focus 2-3m
Signal In/out 3-pin DMX
Spanning in/out . Powercon
Beschermindex IP20
Afmetingen 299 x 184 x 423mm
Gewicht. 10kg

BELANGRIJK: De elektrische producten mogen Niet naast het huisvuil geplaatst worden. Gelinge deze te laten recycleren waar waar er concentra's hienvoor voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper tum de manier van recycleren
