GEBRUIKSAANWIJZING MixPack 10 ALTO

Gebruikershandleiding (Nederlands) Inleiding Inhoud van de doos Mixpack 10 Stroomkabel (2) 1/4” (6.35 mm) Luidspreker Kabels Gebruikershandleiding Veiligheidsvoorschriften en handleiding Ondersteuning Voor de laatste informatie over dit product (systeemvereisten, informatie over compatibiliteit, enz.) en productregistratie, bezoek altoprofessional.com. Reiniging Indien nodig, gebruik perslucht of een droge doek om de Mixpack 10 proper en stofvrij te houden. Gebruik geen oplosmiddelen zoals benzol of alcohol. Installatie Tips

• Plaats de luidspreker in een positie die ervoor zorgt dat het geluid zich ongehinderd kan verplaatsen. In veel gevallen is het aangeraden om de luidsprekers op een statief te plaatsen op een gepaste hoogte waardoor een maximale verspreiding en bereik kan worden verwezenlijkt.

• Gebruik kabels van een hoge kwaliteit voor de best mogelijke geluidskwaliteit.

• Voor de beste resultaten, gebruik de inbegrepen luidsprekers met de Mixpack 10 aangedreven mixer. Deze luidsprekers werden specifiek ontworpen ter aanvulling van het uitgangsvermogen en de afstemming van de Mixpack 10 aangedreven mixer. Vermijd een microfoon recht naar de luidspreker te richten. Dit kan feedback of schade aan de componenten van de luidspreker en uw gehoor veroorzaken.38

Belangrijke veiligheidsvoorschriften Opgelet: Alto Professional en inMusic zijn niet verantwoordelijk voor het gebruik van hun producten of het misbruik van deze informatie voor enig doel. Alto Professional en inMusic zijn niet verantwoordelijk voor het misbruik van hun producten dat wordt veroorzaakt door niet-naleving van de inspectie- en onderhoudsprocedures. Raadpleeg voor meer informatie ook de bijgeleverde handleiding veiligheid en garantie. Let op: Om het risico op een elektrische schok te verminderen, verbind de Mixpack 10 niet met een stopcontact terwijl de mixer geopend is. Op stang monteren

• Installeer luidsprekers altijd in overeenstemming met de geldende elektriciteits- en bouwvoorschriften.

• Installeer de luidspreker volgens zijn maximale gewicht. Controleer de specificaties van uw statief of stang om ervoor te zorgen dat deze het gewicht van de luidspreker kunnen dragen. Houd alle veiligheidsmaatregelen van de fabrikant in acht.

• Hang nooit meerdere speakers op aan een statief of stang.

• Controleer altijd of het statief of de stang op een vlakke en stabiele ondergrond staan. Spreid volledig de poten van het statief en zorg ervoor dat er geen risico van struikelen bestaat.

• Controleer het statief (of de stang en bijbehorende hardware) voor elk gebruik en gebruik geen apparatuur met versleten, beschadigde of ontbrekende onderdelen.

• Wees altijd voorzichtig in winderige buitenomstandigheden. Het kan nodig zijn om extra gewicht (bv. zandzakken) op het voetstuk te leggen om de stabiliteit te verbeteren. Hang geen banners of soortgelijke voorwerpen aan een deel van een luidsprekersysteem. Dergelijke hulpstukken kunnen zich gedragen als een zeil en het systeem omver doen waaien.

• Indien u niet zeker weet of u het gewicht van de luidspreker kan tillen, vraag dan een andere persoon om u te helpen de luidspreker op het statief of de stang te heffen.

• Houd de kabels uit de weg van de artiesten, de productiecrew en het publiek, zodat ze er niet over struikelen. Anders kan de luidspreker van het statief of de stang worden getrokken. Geluidsniveau Blootstelling aan extreem hoge geluidsniveaus kan permanent gehoorverlies veroorzaken. De Amerikaanse Occupational Safety and Health Administration (OSHA) heeft voor bepaalde geluidsniveaus toelaatbare risico's vastgelegd. Volgens OSHA kan blootstelling aan een geluidsdruk (SPL) die hoger ligt dan deze grenzen tot gehoorverlies leiden. Bij het gebruik van een apparaat dat hoge SPL genereert, draagt u het best gehoorbescherming. Uren per dag SPL (dB) Voorbeeld 8 90 Kleine bijeenkomst 6 92 Trein 4 95 Metro 3 97 Desktopmonitoren op hoog volume 2 100 Concert van klassieke muzie

Snelstart Installatie Verbind de kabels met alle apparatuur terwijl deze uit staan en controleer dat de hoofd volumeknoppen op hun laagste stand staan. Volg de onderstaande procedure om een signaal te laten verwerken voor elk kanaal:

1. Zet alle kanaal Niveau knoppen op nul, zet de Hoofdniveau knop op nul en zet de EQ’s

in de neutrale stand.

2. Verbind uw microfoon en activeer de Fantoomvoeding schakelaar indien dit noodzakelijk

is voor uw microfoon.

3. Zet de Hoofdniveau knop op niet meer dan 70% en de Monitor knop op het minimum.

4. Pas de kanaal Niveau knop aan en vermeerder de Monitor knop langzaam om zo het

gewenste niveau te bekomen.

5. Herhaal Stappen 1 en 2 om meer kanalen in te stellen.

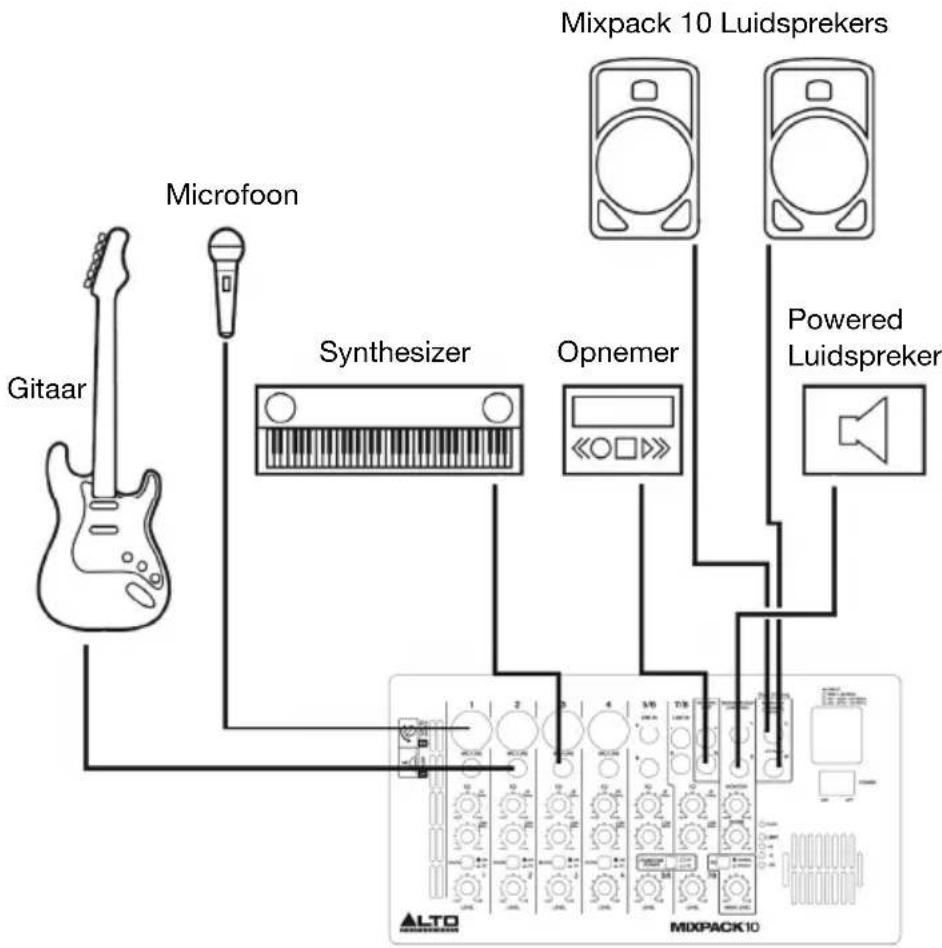

Aansluitdiagrammen Artikelen die niet zijn opgesomd in Inleiding > Inhoud van de doos worden afzonderlijk verkocht.

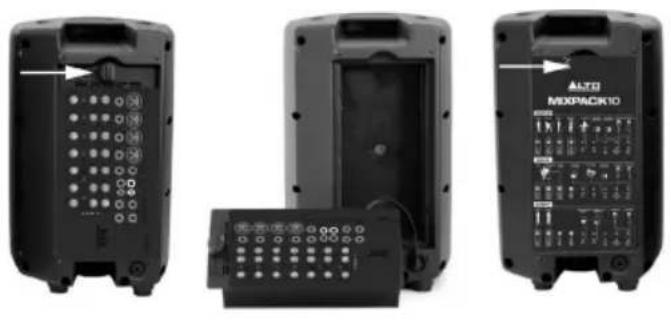

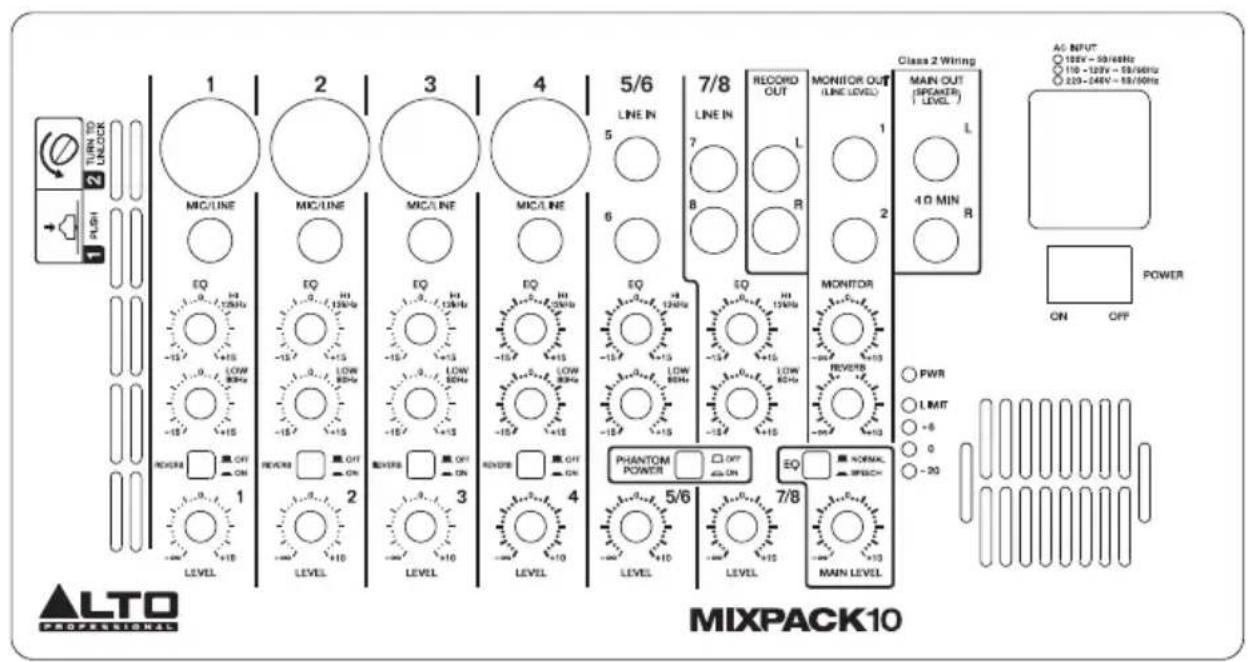

Kenmerken Om de mixer van de luidspreker te verwijderen, druk de draaiknop in en draai deze tegen de klok in. Open het achter paneel van de andere luidspreker om de toegang te bekomen tot de luidspreker en de stroomkabels. Om de mixer en de deur van het opberg vak terug te bevestigen in de luidspreker behuizing voor transport, druk de draaiknop in en draai deze met de klok mee tot de lip van de knop verticaal is (zie afbeelding).41

1. Mono ingangen: Deze XLR en 1/4” ingangen zijn in staat

om microfoon- en lijnniveau signalen te ontvangen. De XLR ingangen kunnen fantoomvoeding verwerken waardoor u een condensatormicrofoon kan verbinden. Gebruik de 1/4” ingang om een microfoon of ander instrument zoals synthesizers, drum machines, effectprocessors of andere lijnniveau signalen te verbinden. Opmerking: Wanneer u fantoomvoeding gebruikt met XLR microfoons, gebruik alleen correct bekabelde XLR kabels. Het gebruik van XLR kabels met niet-standaard afsluitpunten kan de microfoons en andere verbonden apparatuur beschadigen.

2. Stereo lijn ingangen: Verbind de stereo lijnniveau apparaten met deze

ingangen. Wanneer u met eender welke of beide ingangen verbindt op Kanalen 5/6, zal het signaal uit zowel de L en R luidsprekers komen voor de Hoofd Uitvoer. Monitor Uitgang signalen zullen bestaan uit een gesommeerde mono mix van de L en R Hoofd Uitvoer signalen.

3. Hoge EQ: Past de hoge (tonen) frequenties van het kanaal aan. De

toename kan aangepast worden van -15dB tot +15dB met de middel frequentie op 12 kHz.

4. Lage EQ: Past de lage (bas) frequenties van het kanaal aan. De

toename kan aangepast worden van -15dB tot +15dB met de middel frequentie op 80 Hz.

5. Reverb schakelaar: Zet deze schakelaar op de AAN positie om het

reverb effect toe te passen op het geselecteerde kanaal.

6. Niveauregeling: Past de signaaltoename aan voor het kanaal.

7. Fantoomvoeding schakelaar: Zet deze schakelaar op de AAN positie om

+48V toe te passen op de XLR Mono Ingangen 1-4. Gelieve erop te letten dat de meeste dynamische microfoons geen fantoomvoeding vereisen, terwijl de meeste condensatormicrofoons dit wel nodig hebben. Raadpleeg de documentatie van uw microfoon om te weten of deze al dan niet fantoomvoeding nodig heeft.

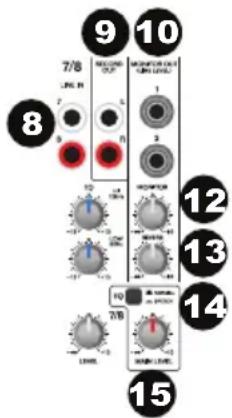

8. RCA lijningangen: Verbind de uitgangen van een extern apparaat met

deze ingangen door middel van standaard RCA kabels. Dit kan gebruikt worden om een CD speler of mobiel apparaat (laptop, tablet, mobiele telefoon etc.) te verbinden. Aangezien de meeste mobiele apparaten voorzien zijn van stereo 1/8” audio uitgangen, zal u waarschijnlijk een stereo 1/8”-naar-RCA adapter kabel nodig hebben.

9. Opname uit: Leidt het hoofd uitvoer signaal naar een tapedeck,

geluidskaart van een computer of een draagbaar opnameapparaat.

10. Monitor uitgang: Verbind deze uitgang naar uw monitor luidspreker of versterker

11. Hoofd uitgang: Verstuurt een versterkt luidsprekerniveau signaal naar de inbegrepen

luidspreker. De minimum belasting van de luidspreker is 4 ohms. 12. Monitorniveau besturing: Past het niveau van de Monitor uitgang aan.

13. FX Return (Reverb 1-4): Bepaalt de hoeveelheid reverb effect dat er verstuurd wordt

naar de Hoofd Uitgang en de Monitor uitgang.

14. EQ contour: Past de contour van het geluid aan. Indien u voornamelijk spraak gebruikt,

zet deze schakelaar op de SPRAAK positie om de SPRAAK responscurve te selecteren.

15. Hoofdniveau besturing: Past het algemene uitvoerniveau aan.

16. Stroom LED: Deze LED brand wanneer het toestel aan staat.

17. Uitvoerniveau LED: Deze LED meter, bestaande uit 4 segmenten, dient om het

uitvoerniveau te tonen.

18. AC ingang: Verbind de inbegrepen stroomkabel hier.

19. Aan/uit knop: Gebruik deze schakelaar om het apparaat aan of uit te zetten.

Aansluitplaat Hier zijn de twee beschikbare mogelijkheden om luidsprekers zonder stroomvoorziening te verbinden met de Mixpack 10:

1. Invoer: Dit ontvangt de stroom van een externe

stroomversterker (SPK+1/-1 verbonden; +2 -2 niet verbonden).

2. Thru: Dit is een directe link om in parallel te

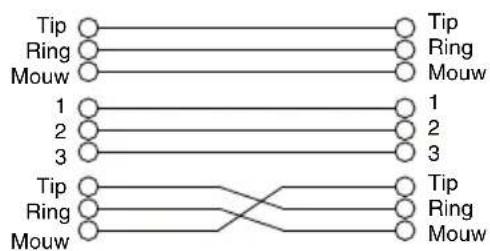

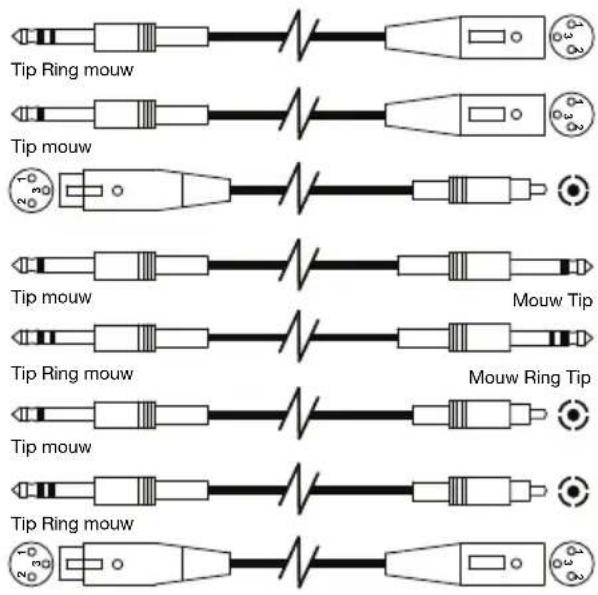

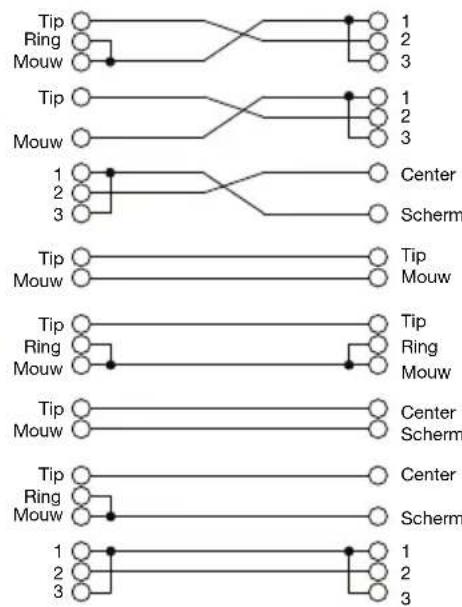

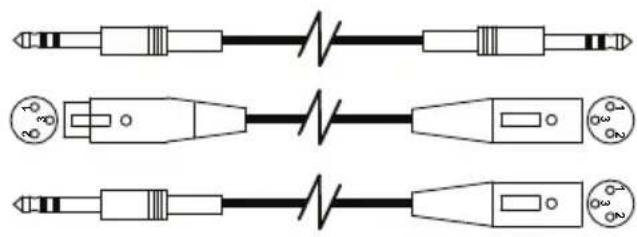

verbinden met een tweede luidsprekerkabinet (SPK+1/-1 verbonden; +2 -2 niet verbonden). Installatie en aansluiting Lees deze sectie aandachtig. Indien u onvoldoende aandacht besteedt aan het signaalniveau van de invoer, het herleiden van een signaal of de goede bekabeling dan kan dit leiden tot verstoring, een slecht signaal of helemaal geen geluid. Mixpack 10 heeft zowel gebalanceerde als niet-gebalanceerde verbindingen om compatibiliteit met andere audioprocessoren en mixers te garanderen. Gelieve de volgende afbeeldingen te raadplegen voor verdere informatie:

• Voor 1/4" telefoonaansluiting

ebalanceerd TRS type gebalanceerd Tip Mouw Tip Mouw Ring43

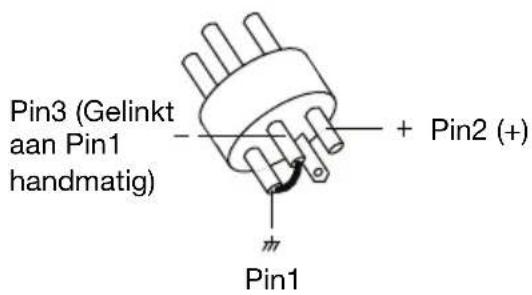

• Voor XLR-aansluiting

Tip Ring mouw Tip mouw Tip mouw Tip Ring mouw Tip mouw Tip Ring mouw Mouw Tip Mouw Ring Tip Tip Ring Mouw Tip Mouw

Tip Ring Mouw Tip Mouw Tip Ring Mouw

Tip Mouw Tip Ring Mouw

Tip Ring Mouw XLR Type ongebalanceerd XLR Type gebalanceerd Pin2 (+) Pin3 (Gelinkt aan Pin1 handmatig) Pin1 Pin3 Pin1 Pin2
