Producttype	Actieve versterkte luidspreker
Merk	Alto Professional
Model	TS310
Woofer	10 inch (25 cm)
Tweeter	1 inch (2,5 cm)
Voeding	Netstroom (stroomkabel inbegrepen)
Audio-ingangen	2 combo-ingangen XLR/TRS (lijn- of microfoonniveau)
Audio-uitgang	1 Mix Out XLR-uitgang
Bediening	Volume (x2), Contour (versterking lage/hoge tonen), Aarde-liftschakelaar
Indicatoren	Aan (LED), Signaal (groene LED), Limiet (rode LED)
Montage	Op statief (standaard voet)
Gebruik	Live geluid, DJ, conferenties
Veiligheidsinstructies	Niet gebruiken zonder rooster; respecteer de belasting van de statieven; vermijd langdurige blootstelling aan hoge geluidsniveaus
Onderhoud	Reinigen met een droge doek; geen oplosmiddelen gebruiken
Inbegrepen accessoires	Stroomkabel, gebruikershandleiding
Garantie	Zie de veiligheidsinstructies en garantie-informatie

Veelgestelde vragen - TS310 ALTO

Hoe sluit ik een microfoon aan op de TS310?

Sluit een dynamische microfoon aan op een van de ingangen met een XLR- of 6,35 mm TRS-kabel. Zet het volume op minimum voordat u aansluit en verhoog het daarna geleidelijk. Gebruik de Mic-indicatorband voor de instellingen.

Hoe verbind ik twee TS310-luidsprekers?

Sluit de hoofd uitgangen van uw mengpaneel aan op de ingangen van de eerste luidspreker. Zet de ingangsselectoren op Line. Verbind de Mix Out-uitgang van de eerste luidspreker met de ingang van de tweede. Beide luidsprekers geven dezelfde mono-mix weer.

Wat betekent het rode LIMIT-lampje?

Het rode LIMIT-lampje geeft aan dat de uitgangslimiter actief is om de luidspreker te beschermen. Als het lampje rood blijft, verlaag dan het volume van de audiobron om schade aan de luidspreker te voorkomen.

Waar dient de Contour-schakelaar voor?

De Contour-schakelaar versterkt de lage en hoge frequenties met +3 dB voor een krachtiger geluid. In de uit-stand is het geluid vlakker, ideaal voor optredens of om het uitgangsvermogen te optimaliseren.

Kan ik een passieve gitaar gebruiken zonder voorversterker?

Het wordt aanbevolen een gitaar met actieve elementen te gebruiken. Gebruikt u een passieve gitaar, sluit deze dan eerst aan op een externe voorversterker of DI-box voordat u deze op de luidspreker aansluit.

Hoe verminder ik brom of storende geluiden?

Gebruik de aarde-liftschakelaar (Ground Lift) op het achterpaneel. Druk deze in om brom veroorzaakt door aardlussen te verminderen.

Wat is het vermogen van de TS310-luidspreker?

Het vermogen wordt niet gespecificeerd in de handleiding, maar de TS3-serie is ontworpen voor professioneel gebruik. Het LIMIT-lampje bewaakt de overbelastingsbeveiliging.

Hoe reinig ik de luidspreker?

Reinig de luidspreker met een droge doek. Gebruik geen oplosmiddelen of schurende producten die de afwerking kunnen beschadigen.

Kan ik de luidspreker op een statief monteren?

Ja, de luidspreker is ontworpen om op een standaard statief te worden gemonteerd. Zorg ervoor dat het statief het gewicht van de luidspreker kan dragen en op een vlakke, stabiele ondergrond staat.

Wat te doen als het geluid vervormd is?

Controleer of het LIMIT-lampje niet brandt. Als dat het geval is, verlaag dan het volume van de bron. Zorg er ook voor dat de kabels correct zijn aangesloten en dat de ingangskeuzeschakelaar (Line/Mic) geschikt is voor uw bron.

GEBRUIKSAANWIJZING TS310 ALTO

Gebruikershandleiding

Nederlands (33 - 38)

Appendix

English (39 - 42)

Gebruikershandleiding (Nederlands)

Inleiding

Bedankt voor uw aankoop van de TS3-Serie luidspreker. Bij Alto Professional vinden wij prestaties en betrouwbaarheid even belangrijk als u. Daarom ontwerpen wij onze apparatuur met slechts één doel voor ogen: uw optreden zo goed mogelijk maken.

Inhoud van de doos

TS3-Serie luidspreker

Stroomkabel

Gebruikershandleiding

Veiligheidsvoorschriften en handleiding

Ondersteuning

Voor de laatste informatie over dit product (systeemvereisten, informatie over compatibiliteit, enz.) en productregistratie, bezoek altoprofessional.com.

Voor aanvullende productondersteuning naar altoprofessional.com/support.

Belangrijke veiligheidsvoorschriften

Opgelet: Alto Professional en inMusic zijn niet verantwoordelijk voor het gebruik van hun producten of het misbruik van deze informatie voor enig doel. Alto Professional en inMusic zijn niet verantwoordelijk voor het misbruik van hun producten dat wordt veroorzaakt door niet-naleving van de inspectie- en onderhoudsprocedures. Raadpleeg voor meer informatie ook de bijgeleverde handleiding veiligheid en garantie.

Let op: Om het risico op elektrische schokken te verkleinen, sluit de TS3-Serie luidspreker niet aan op een stopcontact terwijl de grille wordt verwijderd.

Op stang monteren

• Installeer luidsprekers altijd in overeenstemming met de geldende elektriciteits- en bouwvoorschriften.
• Installeer de luidspreker volgens zijn maximale gewicht. Controleer de specificaties van uw statief of stang om ervoor te zorgen dat deze het gewicht van de luidspreker kunnen dragen. Houd alle veiligheidsmaatregelen van de fabrikant in acht.
• Hang nooit meerdere speakers op aan een statief of stang.
• Controleer altijd of het statief of de stang op een vlakke en stabiele ondergrond staan. Spreid volledig de poten van het statief en zorg ervoor dat er geen risico van struikelen bestaat.
• Controleer het statief (of de stang en bijbehorende hardware) voor elk gebruik en gebruik geen apparatuur met versleten, beschadigde of ontbrekende onderdelen.
• Wees altijd voorzichtig in winderige buitenomstandigheden. Het kan nodig zijn om extra gewicht (bv. zandzakken) op het voetstuk te leggen om de stabiliteit te verbeteren. Hang geen banners of soortgelijke voorwerpen aan een deel van een luidsprekersysteem. Dergelijke hulpstukken kunnen zich gedragen als een zeil en het systeem omver doen waaien.
• Indien u niet zeker weet of u het gewicht van de luidspreker kan tillen, vraag dan een andere persoon om u te helpen de luidspreker op het statief of de stang te heffen.
• Houd de kabels uit de weg van de artiesten, de productiecrew en het publiek, zodat ze er niet over struikelen. Anders kan de luidspreker van het statief of de stang worden getrokken.

Geluidsniveau

Blootstelling aan extreem hoge geluidsniveaus kan permanent gehoorverlies veroorzaken. De Amerikaanse Occupational Safety and Health Administration (OSHA) heeft voor bepaalde geluidsniveaus toelaatbare risico's vastgelegd. Volgens OSHA kan blootstelling aan een geluidsdruk (SPL) die hoger ligt dan deze grenzen tot gehoorverlies leiden. Bij het gebruik van een apparaat dat hoge SPL genereert, draagt u het best gehoorbescherming.

Uren per dag	SPL (dB)	Voorbeeld
8	90	Kleine	bijeenkomst
6	92	Trein
4	95	Metro
3 97 Desktopmonitoren op hoog volume
2 100 Concert van klassieke muziek
1,5	102	Klinkmachine
1	105	Machinefabriek
0,5	110	Vliegveld
0,25 of minder 115 Rockconcert

Installatie

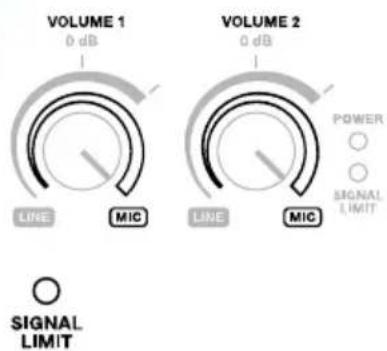

Volumeregeling

De luidspreker uit de TS3-serie accepteert audiobronnen van zowel lijn- als microfoonniveau. Draai voordat u de audiobron aansluit de Volumeknop naar de minimumpositie (volledig tegen de klok in).

Audiobron op lijnniveau

Als u een audiobron zoals een mixer, cd-, mp3-speler of audiovoorversterker als audiobron gebruikt, controleer dan de buitenste of Line niveau-indicator.

Als de Signal Limit-led brandt, zet dan de Volumeknop niet luider. Anders kunt u uw TS3-luidspreker.

In de meeste gevallen hoeft u het volume niet luider dan 0 dB te zetten.

Als uw audiobron een ongewoon lage uitvoer heeft, mag u de Volumeknop luider zetten dan 0 dB, maar niet luider dan de Signal Limit-indicator (zoals hierboven uitgelegd).

Audiobron op microfoonniveau

Belangrijk: Als u een instrument met een actieve voorversterker gebruikt, behandel het instrument dan als een bron op lijnniveau (zoals hierboven uitgelegd).

Controleer als u een microfoon of instrument als audiobron gebruikt de binnenste/Mic niveau-indicator.

Omdat het microfoon- en instrumentenniveau gewoonlijk lager is dan lijnniveau, mag u de Volumeknop volledig naar rechts draaien.

Controleer terwijl u de Volumeknop luider zet de signal limit-indicator. Als de Signal Limit-led brandt, zet dan de Volumeknop niet luider. Anders kunt u uw TS3-luidspreker.

Voorbeelden

Artikelen die niet zijn opgesomd in Inleiding > Inhoud van de doos worden afzonderlijk verkocht.

Opmerking: Deze voorbeelden tonen het achterpaneel gebruikt door de TS310, TS312 en TS315 modellen, hoewel alle vier de modellen van de TS3 serie dezelfde in- en uitgang hebben.

Voorbeeld A: Een luidspreker

Sluit een dynamische microfoon aan op de ingang 1 met een XLR- of 6,35 mm TRS-kabel. Sluit een gitaar met een actieve pickup aan op de ingang 2 met een 6,35 mm TS-kabel. Draai voor Ingang 2 de Volumeknop niet verder dan de 0 dB-stand.

Opmerking: Wanneer u de TS3-Serie-luidspreker met een gitaar gebruikt, raden wij u aan een gitaar met actieve pickups te gebruiken in plaats van een gitaar met passieve pickups. Als u een gitaar met passieve pickups gebruikt, sluit ze dan aan op een externe voorversterker of Direct Input (DI)-box, en sluit daarna de uitgang op lijnniveau aan op de luidspreker.

Wij raden ook aan om met TS3-Serie-luidspreker dynamische microfoons te gebruiken in plaats van condensatormicrofoons. Als u een microfoon gebruikt die +48V fantoomvoeding vereist, dan raden wij aan om deze aan te sluiten op een externe voeding vooraleer hem op de luidspreker aan te sluiten.

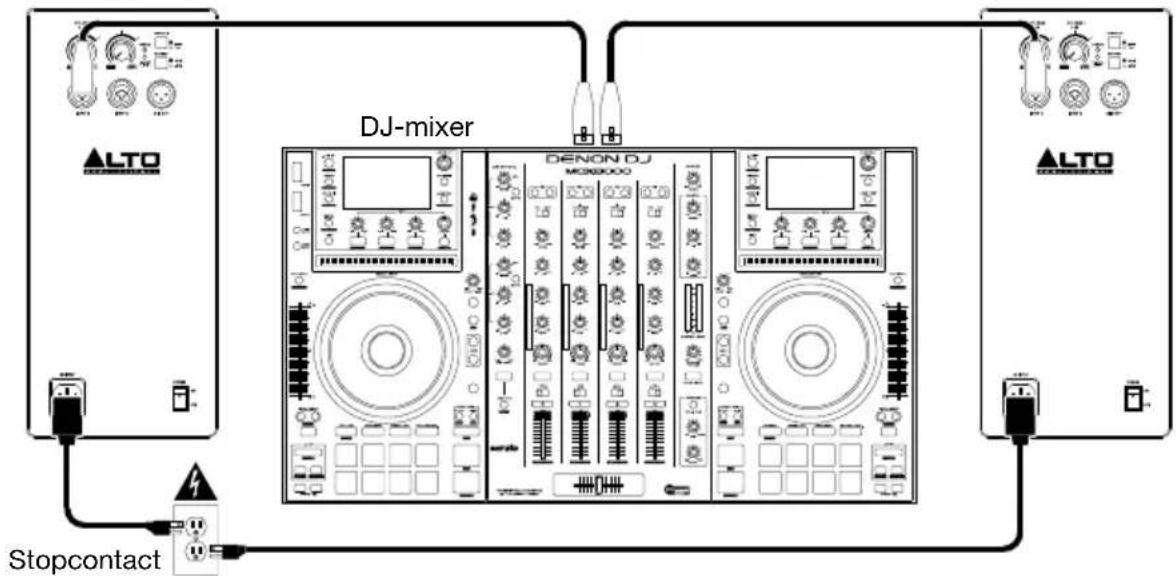

Voorbeeld B: Twee luidsprekers

Sluit elk van de hoofduitgangen van uw mixer aan op de ingang van een TS3-luidspreker. Controleer of de invoerkeuzeschakelaars van uw luidsprekers op Line zijn ingesteld. Draai de Volumeknop niet verder dan de 0 dB-stand.

Tip: Om dezelfde mix naar beide TS3-Serie-luidsprekers te versturen, sluit u beide kanalen van uw DJ-mixer, controller, enz. aan op de ingangan 1 en 2 van één luidspreker en verbindt u vervolgens de Mix uitgang van die luidspreker met de ingang 1 van de andere luidspreker. Beide TS3-Serie-luidsprekers zullen dan identieke opgetelde monomixen afspelen.


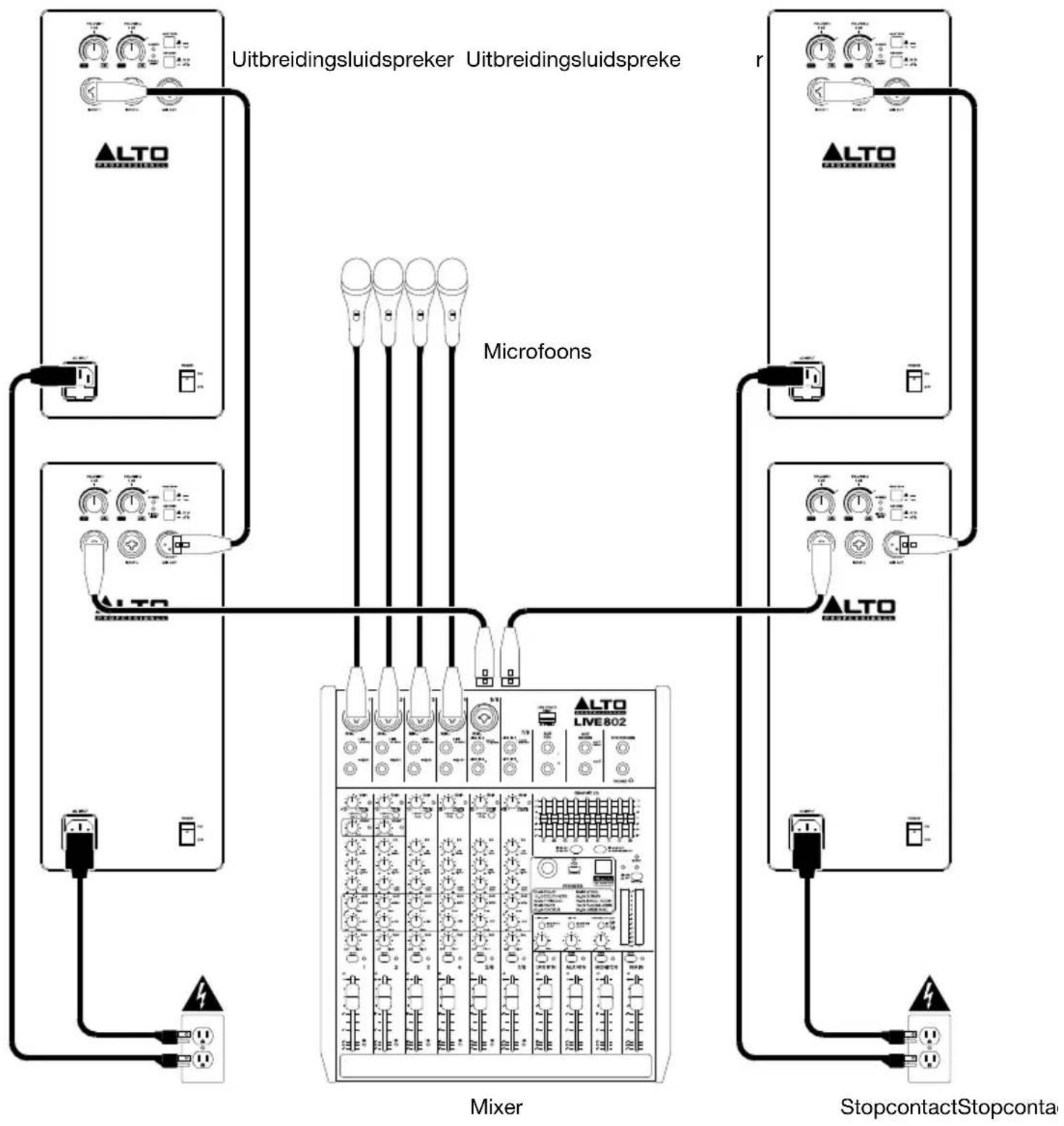

Voorbeeld C: Twee luidsprekers + twee uitbreidingen

Sluit elk van de hoofduitgangen van uw mixer aan op de ingang van een TS3-luidspreker. Controleer of de invoerkeuzeschakelaars van uw luidsprekers op Line zijn ingesteld. Verbind elk van de Mix Out-uitgangen van uw TS3-luidsprekers met de ingangen van uw uitbreidingsluidsprekers.

Kenmerken

Achterpaneel

1. Stroomingang: Gebruik de meegeleverde kabel om deze ingang aan te sluiten op een stopcontact. Controleer of de Aan/uit-schakelaar op uit staat bij het aansluiten of afkoppelen van de kabel.
2. Zekering: Als de zekering van het apparaat kapot is, til dan dit klepje op om de zekering te vervangen. Vervang deze door een zekering van passende waarde (afgedrukt onder de stroomkabelingang van het apparaat). Een zekering met onjuiste waarde kan het apparaat en/of de zekering beschadigen.

Opmerking: Op het TS308 model bevindt de zekering zich naast de aan-/uitschakelaar, en niet naast de stroomingang.

1. Aan/uit-schakelaar: Gebruik deze schakelaar om de luidspreker aan of uit te zetten. Controleer of de Volumeknop op de laagste stand staat (tegen de klok) voor u de luidspreker aanzet.
2. Stroom-LED: Deze LED gaat branden wanneer de luidspreker aan staat.
3. Volume: Draai aan deze knop om het luidsprekervolume aan te passen.

Als u een audiobron zoals een mixer, cd-, mp3-speler of audiovoorversterker als audiobron gebruikt, controleer dan de buitenste of Line niveau-indicator. In de meeste gevallen hoeft u het volume niet luider dan 0 dB te zetten. Als uw audiobron een ongewoon lage uitvoer heeft, mag u de Volumeknop luider zetten dan 0 dB, maar niet luider dan de Signal Limit-indicator (zoals hierboven uitgelegd).

Controleer als u een microfoon of instrument als audiobron gebruikt de binnenste/Mic niveau-indicator.

Omdat het microfoon- en instrumentenniveau gewoonlijk lager is dan lijnniveau, mag u de Volumeknop volledig naar rechts draaien.

Raadpleeg Installatie > Volumeregeling voor meer informatie.

1. Invoer: Gebruik een standaard XLR of 6,35 mm kabel (niet meegeleverd) om uw audiobron met deze ingang te verbinden.
2. Mix Out-uitgang: Gebruik een standaard XLR-kabel (niet meegeleverd) om deze uitgang te verbinden met de ingang van een andere luidspreker (bv. een andere TS3-luidspreker).
3. LED signal/limiet: Deze LED gaat groen branden wanneer een audiosignaal naar de subwoofer wordt verstuurd: hij knippert bij lagere niveaus en blijft branden bij hogere niveaus. De LED gaat rood branden wanneer de uitgangslimiet/-bescherming actief is: als de LED rood blijft branden, verlaag dan het volume van uw audiobron.
4. Contour: Deze knop activeren (indrukken) om de lage en hoge frequenties met +3 dB te benadrukken. De schakelaar uitschakelen (omhoog) voor een vlakkere respons bij liveoptredens of voor maximaal uitvoervermogen.
5. Aardingsschakelaar: Druk deze schakelaar in om brom of lawaai te reduceren.
