Produkttyp	Aktiver verstärkter Lautsprecher
Marke	Alto Professional
Modell	TS310
Woofer	10 Zoll (25 cm)
Hochtöner	1 Zoll (2,5 cm)
Stromversorgung	Netzstrom (Netzkabel enthalten)
Audioeingänge	2 Combo-XLR/TRS-Eingänge (Line- oder Mikrofonpegel)
Audioausgang	1 Mix-Ausgang XLR
Bedienelemente	Lautstärke (x2), Contour (Bass-/Höhenbetonung), Ground-Lift-Schalter
Anzeigen	Betrieb (LED), Signal (grüne LED), Limit (rote LED)
Montage	Auf Stativ (Standardhalterung)
Verwendung	Live-Beschallung, DJ, Konferenzen
Sicherheitshinweise	Nicht ohne Schutzgitter verwenden; Belastungsgrenzen der Ständer beachten; längere Exposition bei hohen Lautstärken vermeiden
Pflege	Mit einem trockenen Tuch reinigen; keine Lösungsmittel verwenden
Inklusive Zubehör	Netzkabel, Bedienungsanleitung
Garantie	Siehe Sicherheitshinweise und Garantieinformationen

Häufig gestellte Fragen - TS310 ALTO

Wie schließe ich ein Mikrofon an den TS310 an?

Schließen Sie ein dynamisches Mikrofon an einen der Eingänge mit einem XLR- oder 6,35 mm TRS-Kabel an. Stellen Sie die Lautstärke vor dem Anschließen auf Minimum und erhöhen Sie sie dann allmählich. Verwenden Sie die Mic-Anzeigeleiste für die Einstellungen.

Wie verbinde ich zwei TS310-Lautsprecher?

Verbinden Sie die Hauptausgänge Ihres Mischpults mit den Eingängen des ersten Lautsprechers. Stellen Sie die Eingangswahlschalter auf Line. Verbinden Sie den Mix-Ausgang des ersten Lautsprechers mit dem Eingang des zweiten. Beide Lautsprecher geben denselben Monomix wieder.

Was bedeutet die rote LIMIT-Anzeige?

Die rote LIMIT-Anzeige zeigt an, dass der Ausgangsbegrenzer aktiviert ist, um den Lautsprecher zu schützen. Bleibt die Anzeige rot, reduzieren Sie die Lautstärke der Audioquelle, um eine Beschädigung des Lautsprechers zu vermeiden.

Wozu dient der Contour-Schalter?

Der Contour-Schalter verstärkt die Bass- und Höhenfrequenzen um +3 dB für einen durchsetzungsfähigeren Klang. In der ausgeschalteten Position ist der Klang neutraler, ideal für Darbietungen oder zur Optimierung der Ausgangsleistung.

Kann ich eine passive Gitarre ohne Vorverstärker verwenden?

Es wird empfohlen, eine Gitarre mit aktiven Tonabnehmern zu verwenden. Wenn Sie eine passive Gitarre verwenden, schließen Sie diese zuerst an einen externen Vorverstärker oder eine DI-Box an, bevor Sie sie an den Lautsprecher anschließen.

Wie reduziere ich Brummen oder Störgeräusche?

Verwenden Sie den Ground-Lift-Schalter auf der Rückseite. Drücken Sie ihn, um Brummen zu reduzieren, das durch Erdschleifen verursacht wird.

Wie hoch ist die Leistung des TS310-Lautsprechers?

Die Leistung ist nicht im Handbuch angegeben, aber die TS3-Serie ist für den professionellen Einsatz ausgelegt. Die LIMIT-Anzeige überwacht den Überlastschutz.

Wie reinige ich den Lautsprecher?

Reinigen Sie den Lautsprecher mit einem trockenen Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel, die die Oberfläche beschädigen könnten.

Kann ich den Lautsprecher auf ein Stativ montieren?

Ja, der Lautsprecher ist für die Montage auf einem Standardstativ ausgelegt. Stellen Sie sicher, dass das Stativ das Gewicht des Lautsprechers tragen kann und auf einer ebenen, stabilen Oberfläche steht.

Was tun, wenn der Klang verzerrt ist?

Überprüfen Sie, ob die LIMIT-Anzeige leuchtet. Falls ja, reduzieren Sie die Lautstärke der Quelle. Stellen Sie außerdem sicher, dass die Kabel richtig angeschlossen sind und der Eingangswahlschalter (Line/Mic) zu Ihrer Quelle passt.

BEDIENUNGSANLEITUNG TS310 ALTO

Benutzerhandbuch (Deutsch)

Einführung

Vielen Dank für den Kauf des TS3-Serie-Lautsprecher. Bei Alto Professional schätzen wir Leistung und Zuverlässigkeit - genau wie Sie. Darum entwerfen wir unsere Geräte stets nur mit einem einzigen Ziel vor Augen: Ihre Anwendung so gut wie möglich zu unterstützen.

Lieferumfang

TS3-Serie-Lautsprecher

Netzkabel

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für aktuelle Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie altoprofessional.com.

Um weitere Unterstützung zu Ihrem Produkt zu erhalten, besuchen Sie altoprofessional.com/support.

Wichtige Sicherheitshinweise

Bitte beachten Sie: Alto Professional und inMusic sind weder für die Verwendung ihrer Produkte noch für den Missbrauch dieser Informationen für beliebige Zwecke verantwortlich. Alto Professional und inMusic sind nicht für die missbräuchliche Verwendung ihrer Produkte verantwortlich, die durch verabsäumte Inspektions- und Wartungsarbeiten verursacht wurde. Bitte beachten Sie auch das mitgelieferte Handbuch für Sicherheitshinweise und Garantieinformationen.

Achtung: Um die Gefahr von Stromschlägen zu verringern, sollten Sie TS3-Serie-Lautsprecher nicht an eine Steckdose anschließen, solange das Gitter entfernt ist.

Allgemeinhinweis zur Konformitätserklärung: Hiermit erklären wir, daß sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie 2014/53/EU befindet. Die vollständige EG

inMusic GmbH Harkortstr. 12 - 32 DE - 40880 Ratingen

Konformitätserklärung kann unter folgender Adresse angefordert werden:

Montage am Ständer

• Installieren Sie Lautsprecher stets laut geltenden Elektro- und Bauvorschriften.
- Installieren Sie den Lautsprecher in Übereinstimmung mit seinem maximalen Gewicht. Überprüfen Sie die Spezifikationen des Ständers oder des Masts, um sicherzustellen, dass er das Gewicht des Lautsprechers halten kann. Beachten Sie außerdem alle Sicherheitshinweise des Herstellers.
• Montieren Sie niemals mehrere Lautsprecher am selben Ständer oder Mast.
- Sorgen Sie stets dafür, dass die Ständer oder Maste auf einer flachen, ebenen und stabilen Fläche stehen. Ziehen Sie die Standbeine des stativähnlichen Ständers vollständig heraus und sorgen Sie dafür, dass die Beine keine Stolpergefahr darstellen.
- Überprüfen Sie den Ständer (oder Mast samt zugehörigen Komponenten) vor jedem Einsatz und verwenden Sie nie Geräte mit verschlissenen, beschädigten oder fehlenden Teilen.
- Lassen Sie bei windigen Verhältnissen im Freien besondere Vorsicht walten. Möglicherweise müssen Sie zusätzliche Gewichte (z.B. Sandsäcke) auf der Ständerbasis platzieren, um die Stabilität zu gewährleisten. Bringen Sie keine Transparente oder ähnliches an irgendwelchen Teilen eines Lautsprechersystems an. Solche Konstruktionen könnten wie ein Segel wirken und das System zu Fall bringen.
- Wenn Sie sich nicht sicher sind, ob Sie den Lautsprecher alleine heben können, bitten Sie eine andere Person beim Heben auf einen Ständer/Mast um Hilfe.
- Sorgen Sie dafür, dass die Kabel den Künstlern, der Produktions-Crew oder dem Publikum nicht im Weg sind, so dass niemand über Kabel stolpern kann und den Lautsprecher vom Ständer oder Mast reißen kann.

Schallpegel

Eine Exposition gegenüber extrem hohen Lärmpegeln kann zu bleibenden Hörschäden führen. Die Occupational Safety and Health Administration (OSHA) der US-Regierung hat zulässige Expositionswerte für bestimmte Lärmpegel festgelegt. Laut OSHA können Belastungen durch Schalldruckpegel (SPL), die diese Grenzwerte überschreiten, zu Hörverlust führen. Tragen Sie beim Einsatz von Geräten, die einen hohen Schalldruck erzeugen können, stets einen Gehörschutz.

Stunden pro Tag	SPL (dB)	Beispiel
8	90	Kleines
6	92	Zug
4	95	U-Bahn
3	97	Leistungsstarke
2	100	Konzert
1,5	102	Nietmaschine
1	105	Maschinenfabrik
0,5	110	Flughafen
0,25 oder weniger	115 Rock-Konzert

Konzert

mit

Setup

Lautstärkeregelung

Der Lautsprecher der TS3-Serie akzeptiert sowohl Line-Level- als auch Mic-Level-Audioquellen. Bevor Sie Ihre Audioquelle anschließen, drehen Sie den Volume-Regler auf die Minimalposition (ganz gegen den Uhrzeigersinn).

Line-Level-Audioquelle

Wenn Sie eine Audioquelle wie ein Mischpult, einen CD/MP3-Player oder einen Audio-Vorverstärker verwenden, werfen Sie einen Blick auf die Anzeige der äußeren/Line-Pegelanzeige.

Wenn die Signal Limit-LED leuchtet, drehen Sie den Lautstärkeregler nicht weiter auf. Dies könnte Ihren TS3-Lautsprecher beschädigen.

In den meisten Fällen darf die Lautstärke 0 dB nicht übersteigen.

Wenn Ihre Audioquelle einen ungewöhnlich niedrigen Ausgang hat, können Sie den Volume-Regler über die 0 dB-Marke - aber nicht über die Signalbegrenzungsanzeige hinaus - drehen (siehe oben).

Wichtig: Wenn Sie ein Instrument mit aktivem Vorverstärker verwenden, behandeln Sie das Instrument als Line-Level-Audioquelle (wie oben erläutert).

Wenn Sie ein Mikrofon oder eine Instrument-Audioquelle verwenden, folgen Sie der Inneren/Mic-Pegelanzeige.

Da der Mikrofon- und Instrumentenpegel normalerweise niedriger als ein Linepegel ist, können Sie die volle Rotation des Volume-Reglers nutzen.

Achten Sie beim Drehen des Volume-Reglers auf die Signalbegrenzungsanzeige. Wenn die Signal Limit-LED leuchtet, drehen Sie den Volume-Regler nicht weiter auf. Dies könnte Ihren TS3-Lautsprecher beschädigen.

Beispiele

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

Hinweis: Diese Beispiele zeigen die Rückseite der TS310-, TS312- und TS315-Modelle, obwohl alle vier Modelle der TS3-Serie denselben Eingang und Ausgang haben.

Beispiel A: Ein Lautsprecher

Schließen Sie ein dynamisches Mikrofon an den Eingang 1 mit einem XLR- oder 6,35 mm Klinkenkabel an. Schließen Sie eine Gitarre mit einem aktiven Pickup an den Eingang 2 mit einem 6,35 mm TS-Kabel oder TRS-Kabel an. Drehen Sie den Volume-Regler von Eingang 2 nicht über die 0 dB Position hinaus.

Hinweis: Wenn Sie TS3-Serie-Lautsprecher mit einer Gitarre verwenden, empfehlen wir die Verwendung von aktiven statt passiven Pickups. Wenn Sie eine Gitarre mit passiven Pickups verwenden, schließen Sie sie an einen externen Vorverstärker oder eine DI-Box (Direct Input) an und verbinden den Line-Level-Ausgang mit dem Lautsprecher.

Darüber hinaus empfehlen wir mit dem TS3-Serie-Lautsprecher dynamische Mikrofone anstelle von Kondensatormikrofonen zu verwenden. Wenn Sie ein Mikrofon verwenden, das +48 V Phantomspeisung erfordert, empfehlen wir, es mit einer externen Phantomspeisung zu verbinden bevor Sie es an das Lautsprecher anschließen.

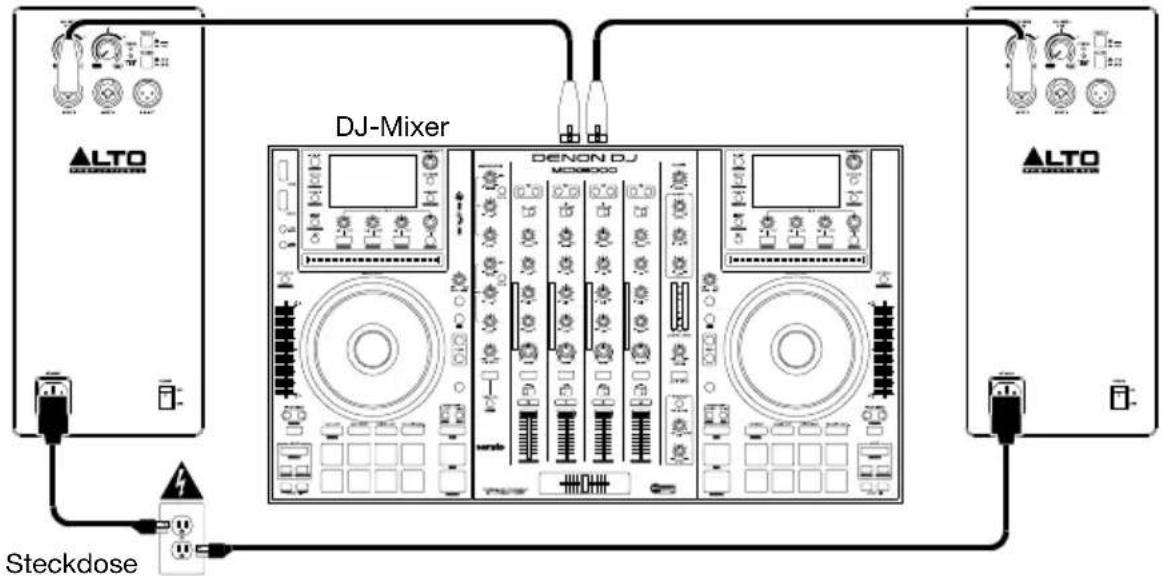

Beispiel B: Zwei Lautsprecher

Verbinden Sie jeden Hauptausgang Ihres Mixers mit dem Eingang eines TS3 Lautsprechers. Achten Sie darauf, dass die Eingangswahlschalter des Lautsprechers auf Line gesetzt sind. Drehen Sie die Volume-Regler nicht über die 0 dB Position hinaus.

Tipp: Um den gleichen Mix an beide TS3-Serie-Lautsprecher zu senden, verbinden Sie beide Kanäle des DJ-Mixers, Controllers usw. mit den Eingängen 1 und 2 eines Lautsprecher und verbinden Sie dann den Mix-Ausgang des betreffenden Lautsprecher mit dem Eingang 1 des anderen Lautsprecher. Beide TS3-Serie-Lautsprecher spielen dann identische, summierte Mono-Mixes.

Beispiel C: Zwei Lautsprecher + zwei Erweiterungen

Verbinden Sie jeden Hauptausgang Ihres Mixers mit dem Eingang eines TS3 Lautsprechers. Achten Sie darauf, dass die Eingangswahlschalter des Lautsprechers auf Line gesetzt sind. Verbinden Sie alle Mix Out-Ausgänge Ihrer TS3 Lautsprecher mit den Eingängen Ihrer Erweiterungslautsprecher.

Funktionen

Rückseite

1. AC-Eingang: Verwenden Sie das mitgelieferte Netzkabel, um diesen Eingang mit einer Steckdose zu verbinden. Sorgen Sie dafür, dass der Netzschalter beim Verbinden oder Trennen des Kabels auf Aus steht.
2. Sicherung: Wenn die Sicherung des Geräts beschädigt ist, heben Sie diese Lasche an, um die Sicherung zu ersetzen. Ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitzt (siehe Aufdruck unter dem Netzkabeleingang des Geräts). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.

Hinweis: Beim TS308-Modell befindet sich die Sicherung neben dem Netzschalter und nicht am Wechselstromeingang.

1. Netzschalter: Verwenden Sie diesen Schalter, um den Lautsprecher ein- oder auszuschalten. Stellen Sie sicher, dass der Lautstärkeregler auf das Minimum eingestellt ist (gegen den Uhrzeigersinn).

2. Power-LED: Diese LED leuchtet auf, wenn der Lautsprecher eingeschaltet ist.

3. Lautstärke: Drehen Sie diesen Knopf, um die Lautstärke des Lautsprechers einzustellen.

Wenn Sie eine Audioquelle wie ein Mischpult, einen CD/MP3-Player oder einen Audio-Vorverstärker verwenden, werfen Sie einen Blick auf die Anzeige der äußeren/Line-Pegelanzeige. In den meisten Fällen darf die Lautstärke 0 dB nicht übersteigen. Wenn Ihre Audioquelle einen ungewöhnlich niedrigen Ausgang hat, können Sie den Volume-Regler über die 0 dB-Marke - aber nicht über die Signalbegrenzungsanzeige hinaus - drehen (siehe oben).

Wenn Sie ein Mikrofon oder eine Instrument-Audioquelle verwenden, folgen Sie der Inneren/Mic-Pegelanzeige. Da der Mikrofon- und Instrumentenpegel normalerweise niedriger als ein Linepegel ist, können Sie die volle Rotation des Volume-Reglers nutzen.

Siehe Setup > Lautstärkeregelung für weitere Informationen.

1. Eingabe: Verwenden Sie ein handelsübliches XLR- oder 6,35mm-Kabel (nicht im Lieferumfang enthalten), um die Audioquelle an diesen Eingang anzuschließen.

2. Mix-Ausgang: Verwenden Sie ein handelsübliches XLR-Kabel (nicht im Lieferumfang enthalten), um diesen Ausgang mit dem Eingang eines weiteren Lautsprechers zu verbinden (z.B. mit einem anderen TS3-Lautsprecher).

3. Signal/Limit-LED: Diese LED leuchtet grün, wenn ein Audiosignal an den Subwoofer gesendet wird - sie blinkt bei geringem Pegel und leuchtet durchgehend bei höherem Pegel. Die LED leuchtet rot, wenn die Leistungsgrenze/Schutz aktiviert ist - wenn die LED konstant rot leuchtet, reduzieren Sie die Lautstärke der Audioquelle.

4. Contour: Aktivieren (drücken) Sie diese Taste, um niedrige und hohe Frequenzen um +3 dB zu verstärken. Lösen Sie den Schalter für maximale Leistung oder ein flacheres Ansprechverhalten bei Live-Auftritten.

5. Erdungsschalter : Aktivieren (drücken) Sie diesen Schalter, um Brummgeräusche oder Rauschen zu reduzieren.
