| Producttype | Homematic IP stekker met schakelaar en vermogensmeting |
| Merk | Homematic IP |
| Model | HmIP-PSM2 |
| Afmetingen (B x H x D) | 70 x 70 x 39 mm (zonder stekker) |
| Gewicht | 154 g |
| Voeding | 230 V / 50 Hz, 13 A max, standby < 0,3 W |
| Max. schakelvermogen | 3 kW (ohmse belasting, cos φ ≥ 0,95) |
| Belangrijkste functies | Afstandsbediening aan/uit, vermogensmeting (0-3 kW), stroom (0-13 A), spanning (200-255 V), frequentie (40-60 Hz), weergave verbruik en kosten via app, routerfunctie voor bereiksuitbreiding |
| Beschermingsgraad | IP20 |
| Beschermingsklasse | I |
| Omgevingstemperatuur | -10 tot +35 °C |
| Radiofrequentie | 868,0-868,6 MHz / 869,4-869,65 MHz |
| Radiobereik (vrij veld) | 400 m |
| Duty Cycle | < 1% per uur / < 10% per uur |
| Overbelastingsbeveiliging | Automatische uitschakeling bij stroom > 13 A of vermogen > 3 kW |
| Temperatuurbewaking | Automatische uitschakeling bij oververhitting |
| Fabrieksinstellingen herstellen | Mogelijk via systeemknop (4 seconden ingedrukt houden bij het aansluiten) |
| Onderhoud en reiniging | Voor reiniging stekker uittrekken, een droge of licht vochtige doek gebruiken, geen oplosmiddelen |
| Onderdelen en repareerbaarheid | Geen door de gebruiker te verwijderen onderdelen; reparatie alleen door een specialist |
| Algemene informatie | Homematic IP smart home systeem, HmlP-protocol, configuratie via smartphone-app, compatibel met Homematic IP Access Point |
Veelgestelde vragen - HmIPPSM2 Homematic IP
Gebruikersvragen over HmIPPSM2 Homematic IP
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Wandcontactdoos in PDF-formaat gratis! Vind uw handleiding HmIPPSM2 - Homematic IP en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. HmIPPSM2 van het merk Homematic IP.
GEBRUIKSAANWIJZING HmIPPSM2 Homematic IP
Documentatie © 2021 eQ-3 AG, Duitsland
Alle rechten voorbehouden. Zonder schriftelijke toestemming van de uitgever mogen deze handleiding of fragmenten ervan op geen enkele manier worden gereproduceerd of met behulp van elektronische, mechanische of chemische middelen worden verveelvoudigd of verwerkt.
Het is mogelijk dat deze handleiding nog druktechnische gebreken of drukfouten vertoont. De gegevens in deze handleiding worden echter regelmatig gecontroleerd en indien nodig in de volgende uitgave gecorrigeerd. Voor fouten van technische of druktechnische aard inclusief de gevolgen ervan stellen wij ons niet aansprakelijk.
Alle handelsmerken en octrooirechten worden erkend.
Wijzigingen die de technische vooruitgang dienen, zijn zonder voorafgaande aankondiging mogelijk.
157334 (web)
Versie 1.0 (10/2021)
Inhoudsopgave
1 Instructies bij deze handleiding 48
2 Gevaarsaanduidingen.... 48
3 Werking en overzicht van het apparaat....52
4 Algemene systeeminformatie....53
5 Inbedrijfstelling ....53
5.1 Montage en aanleren....53
6 Bediening 55
7 Gedrag na een terugkeer van de spanning .....56
8 Storingen oplossen....56
8.1 Commando niet bevestigd....56
8.2 Duty cycle 57
8.3 Automatische uitschakeling in geval van overbelasting 58
8.4 Foutcodes en knipperreeksen.... 59
9 Herstellen van de fabrieksinstellingen 60
10 Onderhoud en reiniging 61
11 Algemene instructies voor het draadloze bedrijf ....62
12 Technische gegevens....63

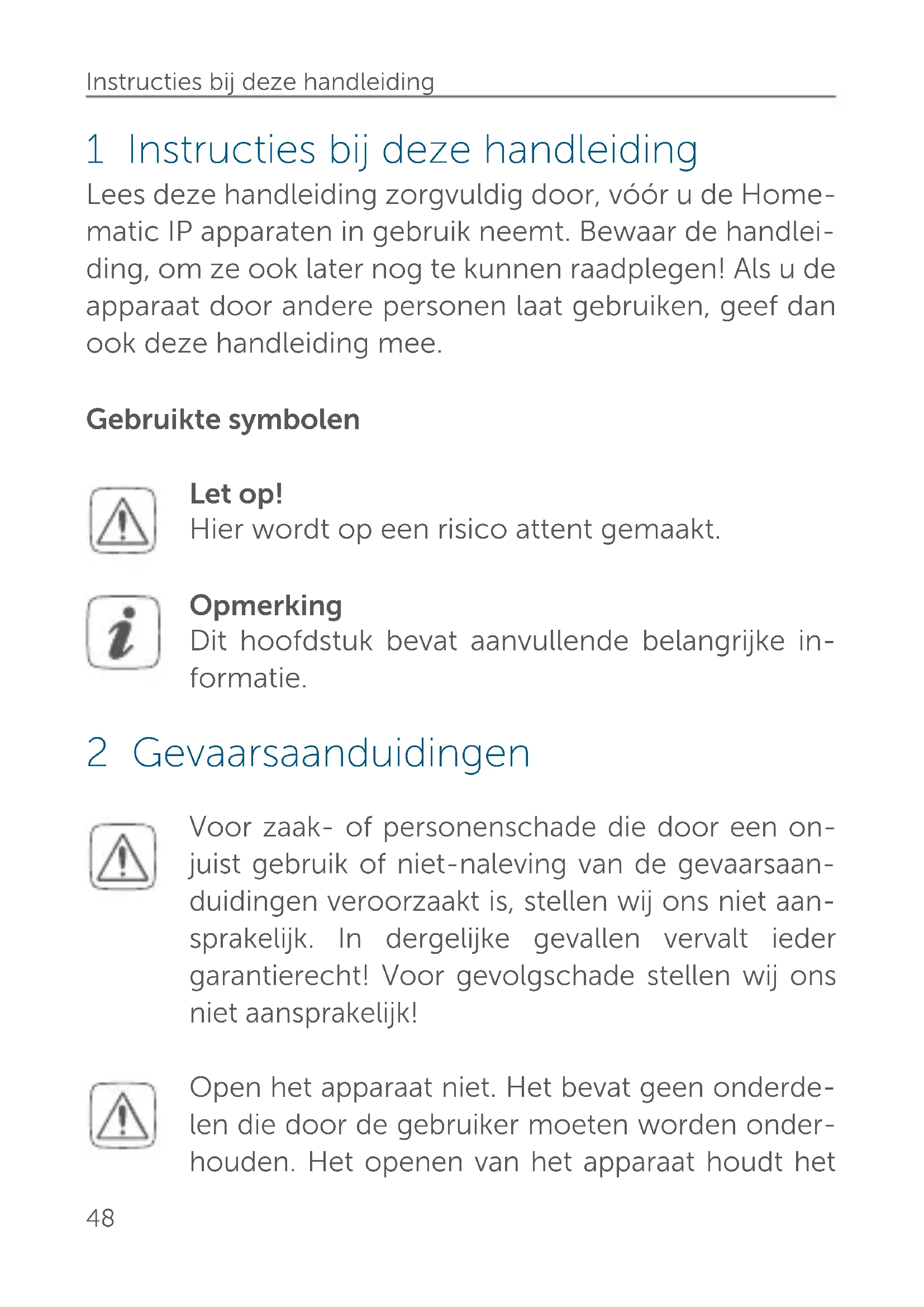

1 Instructies bij deze handleiding
Lees deze handleiding zorgvuldig door, vóór u de Homematic IP apparaten in gebruik neemt. Bewaar de handleiding, om ze ook later nog te kunnen raadplegen! Als u de apparaat door andere personen laat gebruiken, geef dan ook deze handleiding mee.
Gebruikte symbolen
Let op!
Hier wordt op een risico attent gemaakt.
Opmerking
Dit hoofdstuk bevat aanvullende belangrijke in- formatie.
2 Gevaarsaanduidingen
Voor zaak- of personenschade die door een on- juist gebruik of niet-naleving van de gevaarsaanduidingen veroorzaakt is, stellen wij ons niet aan-sprakelijk. In dergelijke gevallen vervalt ieder garantierecht! Voor gevolgschade stellen wij ons niet aansprakelijk!
Open het apparaat niet. Het bevat geen onderde- len die door de gebruiker moeten worden onder- houden. Het openen van het apparaat houdt het
risico van een elektrische schok in. Laat het apparaat in geval van twijfel controleren door een specialist.
Gebruik het apparaat niet, indien het uiterlijk zichtbare schade, bijv. aan de kast, bedieningselementen of aansluitbussen, of een storing vertoont. Laat het apparaat in geval van twijfel controleren door een specialist.
Om redenen van veiligheid en markering (CE) is het eigenmachtig verbouwen en/of veranderen van het product niet toegestaan.
Gebruik het apparaat uitsluitend binnen en stel het niet bloot aan vocht, trillingen, langdurig zonlicht of andere warmtebronnen, koude en mechanische belastingen.
Het apparaat is geen speelgoed! Laat kinderen er niet mee spelen. Laat verpakkingsmateriaal niet rondslingeren. Plastic folies en zakken, vormstukken van styropor enz. kunnen door kinderen als gevaarlijk speelgoed worden gebruikt.
Controleer voordat u een verbruiker aansluit, de technische gegevens en met name het maximaal toegestane schakelvermogen van het relais en het
type van de aan te sluiten verbruiker! Belast het apparaat uitsluitend tot de opgegeven vermogensgrens. Een overbelasting kan tot de vernieling van het apparaat, een brand of elektrisch ongeval leiden.
Het apparaat mag alleen op een gemakkelijk toegankelijk stopcontact worden aangesloten. Bij gevaar moet het apparaat uit het stopcontact worden getrokken.
Gebruik het apparaat alleen in vast geïnstalleerde stopcontacten met randaarding, niet in contact-dozen of met verlengkabels.
Sluit op de schakel-meetcontactdoos geen eindapparaten aan die bij onbedoeld inschakelen een brand of andere schade kunnen veroorzaken (bijv. strijkijzers).
Trek altijd eerst de stekker van het eindapparaat uit de schakel-meetcontactdoos, voordat u veranderingen aan het eindapparaat aanbrengt.
Leg het snoer altijd zo, dat dit niet tot risico's voor mensen of huisdieren kan leiden.
Het apparaat is ongeschikt voor vrijschakelen. De last is niet galvanisch van het net gescheiden. Spanningsvrij alléén bij onderbroken stroomtoevoer!
Elk ander gebruik dan wat in deze handleiding beschreven wordt, is oneigenlijk en leidt tot de uitsluiting van garantie en aansprakelijkheid. Dit geldt ook voor verbouwingen en veranderingen. Het apparaat is uitsluitend voor particulier gebruik bedoeld.
Tussenstekker-apparaten mogen niet achter elkaar worden gestoken.
Bij gebruik in een veiligheidstoepassing moet het apparaat in combinatie met een UPS (ononderbroken voeding) worden ingezet, om een mogelijke stroomuitval in overeenstemming met EN 50130-4 te overbruggen.
Apparaten met elektronische adapters (bijv. televisietoestellen of hoogspannings-ledlampen) vormen geen ohmse lasten. Deze kunnen inschakelstromen van meer dan 100 A genereren. Het schakelen van dergelijke verbruikers leidt tot vroegtijdige slijtage van de actor.
Het apparaat is uitsluitend geschikt voor gebruik in woonruimten en soortgelijke omgevingen.
3 Werking en overzicht van het apparaat
Met de Homematic IP-schakel-meetcontactdoos kunt u aangesloten verbruikers comfortabel in- en uitschakelen en het energieverbruik, de spanning, stroom en het vermogen van deze apparaten meten. Via de Homematic IP-app kunt u het energieverbruik van de aangesloten verbruikers laten weergeven en de bijbehorende energiekosten (€/kWh) laten berekenen.
De schakel-meetcontactdoos kan snel en zonder ge-reedschap worden gemonteerd – eenmaal in het stop-contact gestoken, is het apparaat direct gebruiksklaar. Dankzij de compacte constructie verspert het geen om-liggende stopcontacten.
Het apparaat kan optioneel ook als router worden gebruikt, om het bereik te vergroten.
Overzicht van het apparaat (zie afbeelding 1):
(A) Systeemknop (aanleren, in- en uitschakelen van aangesloten verbruikers en led)
(B) Stopcontact
4 Algemene systeeminformatie
Dit apparaat is een onderdeel van het domoticasysteem Homematic IP en communiceert via het HmlP-zendprotocol. Alle Homematic IP-apparaten kunnen met een smartphone comfortabel en individueel via de Homematic IP-app worden geconfigureerd. Welke functies binnen het Homematic IP-systeem in combinatie met andere componenten mogelijk zijn, vindt u in het Homematic IP-gebruikershandboek. De actuele versie van alle technische documenten en updates vindt u op www.homematic-ip.com.
5 Inbedrijfstelling
5.1 Montage en aanleren
Lees dit hoofdstuk volledig door, voordat u met het aanleren begint.
Configureer eerst uw Homematic IP Access Point via de Homematic IP-app, om nog andere Homematic IP-apparaten in het Homematic IP-systeem te kunnen gebruiken. Uitgebreide informatie hierover vindt u in de handleiding van het Access Point.
Om de schakel-meetcontactdoos in uw systeem te integreren en met andere Homematic IP-apparaten te laten communiceren, moet deze eerst aan het Homematic IP Access Point worden aangeleerd.
Voor het aanleren van de schakel-meetcontactdoos gaat u als volgt te werk:
- Open de Homematic IP-app op uw smartphone.
- Selecteer het menu-item 'Apparaat aanleren'.
- Steek de schakel-meetcontactdoos in het ge-wenste stopcontact (zie afbeelding 2).
- De aanleermodus is 3 minuten actief.
U kunt de aanleermodus handmatig voor nog eens 3 minuten starten, door kort op de systeem-knop (A) te drukken (zie afbeelding 3).
- Het apparaat verschijnt automatisch in de Homematic IP-app.
- Ter bevestiging dient u in de app de laatste vier cijfers van het apparaatnummer (SGTIN) in te voeren of de QR-code te scannen. Het apparaat-nummer vindt u op de bijgeleverde sticker of op het apparaat zelf.
- Wacht tot het aanleerproces voltooid is.
- Ter bevestiging van een succesvol aanleerproces brandt de led groen. Het apparaat is nu gebruiks-klaar.
- Indien de led rood brandt, dient u het opnieuw te proberen.
- Kies de gewenste oplossing voor uw apparaat.
- Geef het apparaat in de app een naam en deel het bij een ruimte in.
Na een succesvol aanleerproces kunt u verbruikers een- voudig op de schakel-meetcontactdoos aansluiten, in- en uitschakelen en het energieverbruik ervan meten.
6 Bediening
Wanneer het apparaat aangeleerd en in een stopcontact gestoken is, zijn direct aan het apparaat eenvoudige bedieningsfuncties beschikbaar.
- Druk kort op de systeemknop (A) om aangesloten verbruikers in of uit te schakelen.
Een onjuist gebruik of slechte plaatselijke installatie (bijv. minderwaardige of defecte stekkers of stopcontacten) kan tot een oververhitting van de schakel-meetcontactdoos leiden. De geïntegreerde temperatuurcontrole van het apparaat verzekert een uitschakeling van de last. Dit beschermt tegen oververhitting en garandeert een veilige werking. Zodra de temperatuur weer een veilige waarde heeft bereikt, kunt u de schakel-meetcontactdoos opnieuw inschakelen. Neem in ieder geval de toelaatbare omgevingstemperatuur van het apparaat in acht en laat de installatie indien nodig door een specialist controleren op eventuele storingen.
7 Gedrag na een terugkeer van de spanning
Na het insteken van het apparaat in een stopcontact of na het terugkeren van de netspanning voert de schakel-meetcontactdoos een zelftest/herstart (ca. 2 seconden) uit. De led knippert kort oranje en groen (led-testindicatie). Indien hierbij een fout wordt vastgesteld, dan wordt dit aangegeven door een knipperen van de led (zie "8.4 Fout-codes en knipperreeksen" op pagina 59). Bij een fout wordt dit proces continu herhaald en neemt het apparaat zijn eigenlijke functie niet op. Indien de test zonder fouten wordt doorlopen, verzendt de schakel-meetcontactdoos een telegram met zijn statusinformatie.
8 Storingen oplossen
8.1 Commando niet bevestigd
Indien ten minste één ontvanger een commando niet bevestigt, dan licht de led bij het afsluiten van de mislukte overdracht rood op. De reden voor deze mislukte overdracht kan een communicatiestoring zijn (zie "11 Algemene instructies voor het draadloze bedrijf" op pagina 62). De mislukte overdracht kan de volgende oorzaken hebben:
- De ontvanger is niet bereikbaar.
- De ontvanger kan het commando niet uitvoeren (lastuitval, mechanische blokkering enz.).
- De ontvanger is defect.
8.2 Duty cycle
De duty cycle beschrijft een wettelijk geregelde begrenzing van de zendtijd van apparaten in het 868 MHz-bereik. Het doel van deze regeling is om de werking van alle in het 868MHz-bereik werkende apparaten te garanderen.
In het door ons gebruikte frequentiebereik van 868 MHz bedraagt de maximale zendtijd van een apparaat 1% van een uur (dus 36 seconden per uur). De apparaten mogen bij het bereiken van de 1%-limiet niet meer zenden, tot deze tijdelijke begrenzing weer voorbij is. In overeenstemming met deze richtlijn worden Homematic IP-apparaten 100% conform de norm ontwikkeld en geproduceerd.
In het normale bedrijf wordt de duty cycle doorgaans niet bereikt. In afzonderlijke situaties kan dit bij de inbedrijfstelling of eerste installatie van een systeem wel het geval zijn, wanneer meerdere en zendintensieve aanleer-processen actief zijn. Een overschrijding van de duty-cycle-limiet wordt aangegeven door drie keer lang rood knipperen van de led en kan zich uiten in een tijdelijke onderbreking van de werking van het apparaat. Na korte tijd (max. 1 uur) werkt het apparaat weer normaal.
8.3 Automatische uitschakeling in geval van overbelasting
Een overbelasting van het apparaat bij belastingsstromen van meer dan 13 A of bij belastingen met een vermogen van meer dan 3 kW, leidt na een korte vertragingstijd tot automatische uitschakeling van het apparaat. De veiligheidsuitschakeling wordt weergegeven met een foutmelding via de app of WebUI.
Om het apparaat weer te gebruiken, moet u de overbelasting verwijderen en de apparaatstekker één keer uit het stopcontact halen en er weer insteken. Als alternatief kunt u na het verhelpen van de overbelasting 30 minuten wachten ('herinschakelingsblokkering'). Daarna kan het apparaat weer worden ingeschakeld. Het apparaat wordt niet automatisch ingeschakeld nadat de herinschakelingsblokkering is verstreken.
8.4 Foutcodes en knipperreeksen
| Knippercode Betekenis Oplossing | ||
| Kort oranje knipperen (bij draadloze overdracht) | Draadloze overdracht, zendpoging, gegevens-overdracht | Wacht tot de overdracht beein-digd is. |
| 1x lang groen oplichten | Proces bevestigd | U kunt met de be-diening doorgaan. |
| 1x lang rood oplichten | Proces mislukt | Probeer het opnieuw (zie "8.1 Commando niet bevestigd" op pagina 56). |
| Kort oranje knipperen (om de 10 s) | Aanleermodus actief | Voer ter beves-tiging de laatste vier cijfers van het apparaatnummer in (zie "5.1 Monta-ge en aanleren" op pagina 53). |
| 1x lang rood oplichten | Proces mislukt of duty-cycle-limiet bereikt | Probeer het opnieuw (zie "8.1 Commando niet bevestigd" op pagina 56 of "8.2 Duty cycle" op pagina 57). |
| 6x lang rood knipperen | Apparaat defect | Controleer de weergave in uw app of neem contact op met uw dealer. |
| 1x oranje en 1x groen op- lichten (na het insteken in een stopcontact) | Testindicatie Wanneer de testindicatie weer uit is, kunnen u doorgaan. | |
9 Herstellen van de fabrieks-instellingen
De fabrieksinstellingen van het apparaat kunnen worden hersteld. Hierbij gaan alle instellingen verloren.
Om de fabrieksinstellingen van de schakel-meetcontact-doos te herstellen, gaat u als volgt te werk:
- Trek de schakel-meetcontactdoos uit het stop-
contact (zie afbeelding 2).
- Steek de schakel-meetcontactdoos weer in het stopcontact en houd tegelijkertijd de systeem-knop (A) 4 s ingedrukt, tot de led snel oranje knip-pert (zie afbeelding 3).
- Laat de systeemknop weer los.
- Houd de systeemknop opnieuw 4 s ingedrukt, tot de led groen begint te branden.
- Laat de systeemknop weer los, om het herstel van de fabrieksinstellingen te voltooien.
Het apparaat voert een herstart uit.
10 Onderhoud en reiniging
Het apparaat is voor u onderhoudsvrij. Laat het onderhoud of reparaties over aan een vakman.
Reinig het apparaat alleen wanneer de stekker uit het stopcontact getrokken is, met een droge, linnen doek, die bij sterke verontreinigingen ook licht mag worden bevochtigd. Voor het verwijderen van sterke verontreinigingen kan de doek licht met lauw water worden bevochtigd. Gebruik geen oplosmiddelhoudende reini-gingsmiddelen. Zorg ervoor dat er geen vocht binnen in het apparaat terechtkomt.
11 Algemene instructies voor het draadloze bedrijf
De draadloze communicatie wordt via een niet-exclusief communicatiekanaal gerealiseerd, zodat storingen niet kunnen worden uitgesloten. Andere storende invloeden kunnen afkomstig zijn van schakelprocessen, elektromotoren of defecte elektrische apparaten.
Het bereik in gebouwen kan sterk afwijken van het bereik in het vrije veld. Behalve het zendvermogen en de ontvangsteigenschappen van de ontvangers spelen ook omgevingsinvloeden zoals luchtvochtigheid en de bouwkundige situatie een belangrijke rol.
Hierbij verklaar ik, eQ-3 AG, Maiburger Str. 29, 26789 Leer/Germany, dat het type radioapparatuur Homematic IP HmIP-PSM-2 conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.homematic-ip.com
Opgenomen vermogen bij
stand-by: < 0,3 W
Max. schakelvermogen: 3 kW
Type belasting: ohmse last, cosφ≥0,95
Levensverwachting relais/
schakelingen: 40000 (13 A ohmse last)
Relais: maakcontact, 1-polig,
Type schakelaar: -contact onafhankelijk gemonteerde schakelaar
Bedrijfswijze: S1
Beschermingsgraad: IP20
Omgevingstemperatuur: -10 tot +35 °C
Verontreinigingsgraad: 2
Afmetingen (b x h x d): 70 x 70 x 39 mm (zonder netstekker)
Gewicht: 154 g
Zendfrequentie: 868,0–868,6 MHz
869,4–869,65 MHz
Ontvangersklasse SRD class 2
Typ. bereik in het vrije veld: 400 m
Duty cycle: < 1 % per h/< 10 % per h Temperatuur van de kogeldrukproef: 125 °C Temperatuur van de gloeidraadproef: 850 °C
| Meetbereik Resolutie | Nauwkeurig-heid | |
| Vermogen 0 | tot 3 kW 0,01 W 1% | ± 0,03 W* |
| Stroom 0 tot | 13 A 1 mA 1% | ± 1 mA* |
| Spanning | 200 tot 255 V | 0,1 V 0,5 % ± 0,1 V |
| Frequentie | 40 tot 60 Hz 0,01 Hz 0,1 % | ± 0,01 Hz |
*Frequentiebereik: 2 Hz tot 2 kHz
| Type belasting | Relais | |
| Ohmse last |  | 13 A |
| Gloeilampen |  | 1500 W |
| Lampen met intern voorschakelap-paraat (led / compacte tl-buis) | 200 W | |
| HV-halogeenlampen | 1500 W | |
| Elektronische transformatoren voor LV-halogeenlampen | [W446] | 1500 W |
| Transformatoren met ijzeren kern voor LV-halogeenlampen |  | 1500 W |
| Tl-buizen (niet gecompenseerd) |  | 1500 W |
| Tl-buizen (parallel gecompenseerd) |  | 1500 W |
| Elektrische radiatoren/andere elektr. verwarmingsinstallaties (ohmse last) | 8 A (200.000 schakelingen) | |
| Motorlast |  | 2,2 A |
Technische wijzigingen voorbehouden.
Verwijdering
Het apparaat hoort niet in de vuilnisbak! Elektronische apparaten moeten overeenkomstig de richtlijn voor afgedankte elektrische en elektronische apparaten worden ingeleverd bij de inzamelpunten voor afgedankte apparaten!
Informatie met betrekking tot de conformiteit
De CE-markering is een label voor het vrije verkeer van goederen binnen de Europese Unie en is uitsluitend bedoeld voor de desbetreffende autoriteiten. Het is geen garantie voor bepaalde eigenschappen.
Met technische vragen over het apparaat kunt u terecht bij uw speciaalzaak.
