Producttype	Elektronische medische personenweegschaal
Merk	ADE
Model	M32000001
Afmetingen (met lange kolom)	450 x 355 x 960 mm
Afmetingen (met korte kolom)	450 x 355 x 200 mm
Gewicht (met lange kolom)	8,4 kg
Gewicht (met korte kolom)	6,1 kg
Materiaal behuizing	ABS
Netvoeding	Netadapter 100-240 V AC, 50/60 Hz, uitgang 6 V DC
Batterijvoeding	4 alkaline AA-batterijen 1,5 V
Maximale capaciteit	250 kg
Nauwkeurigheid (enkele bereik)	±100 g (0-50 kg), ±200 g (50,1-200 kg), ±300 g (200,1-250 kg)
Nauwkeurigheid (dubbel bereik)	±50 g (0-25 kg), ±100 g (25,1-50 kg), ±200 g (50,1-200 kg), ±300 g (200,1-250 kg)
Functies	Weegfunctie, moeder/baby-functie, Hold-functie, Tarra-functie, BMI-berekening, displayrotatie (Turning), optionele Bluetooth
Display	Verlicht LCD-scherm
Bedrijfstemperatuur	+10 °C tot +40 °C
Luchtvochtigheid bedrijf	10 % - 95 % RV
Beschermingsklasse	IP20
Reiniging	Vochtige doek of geschikt desinfectiemiddel; gebruik geen schurende producten. Het PMMA-scherm is gevoelig voor alcohol.
Onderhoud	Regelmatige kalibratie, revisie aanbevolen elke 3 tot 5 jaar
Garantie	2 jaar (onderdelen en arbeid)
Inbegrepen accessoires	Netadapter, 4 AA-batterijen, gebruiksaanwijzing, conformiteitsverklaring
Optionele accessoires	Transportkoffer (ref. MZ10062)

Veelgestelde vragen - M32000001 ADE

Hoe schakel ik de weegschaal in?

U kunt de weegschaal inschakelen door kort op de AAN/UIT-knop te drukken of door met uw voet op het weegoppervlak te tikken (functie 'Tik om te starten').

Wat is de batterijduur?

Met 4 alkaline AA-batterijen van 1,5 V kan de weegschaal meer dan 5.000 wegingen uitvoeren of meer dan 100 uur continu werken.

Hoe gebruik ik de moeder/baby-functie?

Schakel de weegschaal in, wacht tot 0,00 kg wordt weergegeven, druk op de M/C-knop. Ga op de weegschaal staan, het gewicht wordt opgeslagen en het display toont 0,00 kg. Stap eraf, ga er dan weer op staan met het kind in uw armen. Het gewicht van het kind wordt automatisch weergegeven.

Hoe bereken ik de BMI?

Schakel de weegschaal in, druk op de BMI-knop. Voer uw lengte in cm in met de toetsen BMI (verhogen) en AAN/UIT (verlagen). Bevestig met HOLD en ga op de weegschaal staan. De BMI wordt linksboven weergegeven.

Waar dient de Hold-functie voor?

De Hold-functie (waardenvasthouden) houdt het gewicht op het display vast, zelfs nadat u van de weegschaal af bent gestapt. Om deze te activeren, drukt u kort op de HOLD-knop tijdens het wegen.

Hoe reinig ik de weegschaal?

Koppel de weegschaal los. Gebruik een vochtige doek of een desinfectiemiddel geschikt voor gevoelige oppervlakken (vermijd alcohol op het PMMA-scherm). Dompel het apparaat niet onder en gebruik geen schurende schoonmaakmiddelen.

Wat betekent de foutmelding 'Lo'?

De melding Lo geeft aan dat de batterijen bijna leeg zijn. Vervang de batterijen of gebruik de netadapter.

Hoe activeer ik Bluetooth?

De Bluetooth-module is standaard uitgeschakeld in de fabriek. Activering en configuratie kunnen alleen worden uitgevoerd wanneer door ADE goedgekeurde Bluetooth-apparaten beschikbaar zijn. Neem contact op met de klantenservice voor meer informatie.

Kan ik het display draaien?

Ja, de Turning-functie maakt het mogelijk om het display om te keren. Druk kort op de AAN/UIT-knop (minder dan een seconde) om de cijfers te draaien.

Wat is de garantie?

De weegschaal heeft een garantie van 2 jaar vanaf de aankoopdatum, die onderdelen en arbeid dekt. Batterijen, snoer en adapter zijn uitgesloten. Bewaar uw factuur.

GEBRUIKSAANWIJZING M32000001 ADE

1. Beoogd gebruik.... 102
2. Veiligheidsinstructies 102

2.1 Algemene veiligheidsvoorschriften 102
2.2 Veiligheidssymbolen 104

4.1 Benaming en functies van de toetsen 106

4.2 Displaysymbolen....106

1. Inbedrijfstelling van de weegschaal 107

2. Hoe het werkt....108

3. Gebruik van de weegschaal 108

7.1 Starten van de weegschaal.... 108
7.2 Uitschakelen van de weegschaal 109
7.3 Op de juist manier wegen 109
7.4 Turning functie 109
7.5 Moeder/Kind-functie 109
7.6 Hold-functie....109
7.7 Tara functie 110
7.8 BMI-functie....110
7.9 Piep....110
7.10 Bluetooth....110

1. Verzorging en onderhoud 111

8.1 Reiniging 111
8.2 Desinfectie 111
8.3 Sterilisatie....111
8.4 Storingen en foutmeldingen 112
8.5 Onderhoud 112
8.6 Herkalibratie....113
8.7 Voorschriften voor opslag en transport 113
8.8 Accessoires....113
8.9 Verwijdering 113
8.10 Garantie 113

1. Technische gegevens....114

2. Symbolen 115

3. Elektromagnetische compatibiliteit.... 116

4. CE-markering en Conformiteitverklaring 119

5. Contactinformatie van de fabrikant.... 119

1. Beoogd gebruik

Uw ADE elektronische persoonlijke weegschaal is een kwaliteitsproduct en gemaakt voor het bepalen van het gewicht van personen die zelfstandig de weegschaal kunnen betreden. Bovendien moet de persoon tijdens het volledige weegproces rustig en zonder hulp op de weegschaal kunnen staan. De geïntegreerde moeder/kind-functie maakt het wegen van peuters mogelijk die door de moeder of een andere persoon worden vastgehouden.

De weegschaal kan in alle professionele gezondheidszorginstellingen worden gebruikt voor medische, diagnostische en hersteldoeleinden die een verplichte kalibratie vereisen.

De weegschaal mag met maximaal 250 kg worden belast. Lees om een nauwkeurige resultaat te bereiken de gebruiksaanwijzing aandachtig door en volg de hierin opgenomen instructies. Het gebruik en onderhoud van de weegschaal mag alleen worden uitgevoerd door opgeleid personeel.

Het apparaat mag alleen worden gebruikt voor het beoogde doel. Alle gebruik vanhet apparaat dat niet staat vermeld in het hoofdstuk "Beoogd gebruik", wordt beschouwd als oneigenlijk gebruik. De gebruiker van het apparaat en niet de fabrikant is aansprakelijk voor eventuele schade aan eigendommen en persoonlijk letsel als gevolg van verkeerd gebruik.

Bij gebruik van andere dus niet door de fabrikant geleverde originele onderdelen vervalt de fabrieksgarantie.

Waarschuwing:

Dit apparaat mag niet worden gewijzigd zonder toestemming van de fabrikant.

Raak tijdens het wegen niet tegelijkertijd de stekker/batterij en de persoon op de weegschaal aan.

Het apparaat mag niet worden gebruikt in een met zuurstof verrijkte omgeving.

2. Veiligheidsinstructies

2.1 Algemene veiligheidsvoorschriften

• Lees, begrijp en volg alle instructies in deze gebruikershandleiding en andere instructies die bij het systeem en de onderdelen ervan horen, evenals landenspecifieke installatienormen, toepasselijke veiligheidsvoorschriften en ongevallenpreventievoorschriften. Behandel de weegschaal voorzichtig en onthoud altijd dat het een precisie-meetinstrument is.
• Zorg ervoor dat de patiënt in het midden van de weegschaal staat.
• Als een of meer veiligheidszegels zijn beschadigd, mag de weegschaal niet worden gebruikt.
• Als de kalibratietellerstand, die wordt weergegeven wanneer de weegschaal wordt ingeschakeld, niet overeenkomt met het gemarkeerde cijfer op de geldige kaliberteller, mag de weegschaal niet worden gebruikt.
• Gebruik en onderhoud van de weegschaal mag alleen worden uitgevoerd door getraind en geautoriseerd personeel.
• Zorg er vóór de inbedrijfstelling voor dat de netspanning en het stroomtype op het typeplaatje overeenstemmen met de netspanning en het stroomtype op de plaats van gebruik.
• Alleen de voedingsadapters die door de fabrikant ADE zijn goedgekeurd mogen worden gebruikt. Anders bestaat het risico dat andere elektrische apparaten worden beïnvloed.
• Alleen Bluetooth-apparaten die door de fabrikant ADE zijn goedgekeurd, mogen worden aangesloten. Anders bestaat het risico dat het gespecificeerde prestatieniveau in gevaar komt.

• ledereen die aanvullende apparatuur of voeding (anders dan gespecificeerd in afdeling 9) aansluit op de apparatuur is verantwoordelijk voor dat het systeem voldoet aan de eisen van de norm IEC 60601-1.

• De stekker van de stekker/adapter isoleert het apparaat van het stroomnet. Plaats het apparaat niet in een positie waar het moeilijk is om het apparaat los te koppelen van het stroomnet om de werking van het apparaat veilig te beëindigen.

• Leg de aansluitkabel tussen weegschaal en netaansluiting zodanig dat deze geen struikelgevaar veroorzaakt.
• Leg de verbindingskabel tussen weegschaal en netaansluiting zodanig dat deze geen verstikkingsgevaar veroorzaakt.
• Schuif de weegschaal nooit heen en weer op de standplaats, omdat dit de weegcellen kan beschadigen.
• Gebruik het apparaat alleen binnen de toegestane omgevingscondities.
• Na het opstarten van de weegschaal (sluit deze aan op de voeding en schakel de hoofdschakelaar in), moet de weegschaal gedurende 15 minuten opwarmen. Na deze tijd is de nauwkeurigheid pas gegarandeerd.
• Stel de weegschaal niet bloot aan hoge temperaturen, of dit nu te wijten is aan aangrenzende apparaten of zonnestralen. Het LCD-display zou daaronder kunnen lijden.
• Gebruik de weegschaal bij constante omgevingstemperaturen en vermijd het gebruik in tocht, anders kunnen de meetresultaten worden beïnvloed.
• Na opslag onder extreme omstandigheden minimaal 60 min. nodig totdat de weegschaal is geacclimatiseerd en gereed is voor gebruik.
• Plaats de weegschaal zo mogelijk uit de buurt van andere apparaten of bronnen die elektromagnetische of andere storingen genereren, omdat deze de meetresultaten kunnen beïnvloeden.
• Gebruik alleen goedgekeurde accessoires en randapparatuur.
• Koppel de voedingsadapter los van het lichtnet voordat u het apparaat schoonmaakt.
• Dompel het apparaat niet onder in water of andere vloeistoffen.
• Als de weegschaal lange tijd niet wordt gebruikt, moet deze worden schoongemaakt en bewaard in een beschermende folie. De toevoeging van een droogmiddel is wenselijk.
• Verwijder de batterijen als u de weegschaal gedurende langere tijd niet gebruikt.
• Als u problemen hebt met dit apparaat, zoals het instellen, onderhouden of gebruiken, neem dan contact op met de geautoriseerde klantenservice. Open of repareer het apparaat niet zelf.
• Meld geautoriseerde klantenservice bij onverwachte bediening of gebeurtenissen.

Gebruik de weegschaal NIET:

- als de voedingsadapter is beschadigd;

- als de voedingsadapter niet werkt;

- als het batterijvak onnatuurlijk uitpuilt;

- na lange bewaring in een vochtige omgeving.

Neem in deze gevallen contact op met de geautoriseerde klantendienst.

Symbool Betekenis Symbool Betekenis

Uit de buurt houden van baby's en peuters! Niet over het hoofd trekken! Er is verstikkingsgevaar!

Let op de juiste polariteit. Er is explosiegevaar!

Beschadig batterijen/accu's niet. Er is explosiegevaar!

Batterijen/accu's zijn geen speelgoed. Er is verstikkingsgevaar!

Werp batterijen/accu's niet in het vuur. Er is explosiegevaar!

Beschadig batterijen/accu's niet. Er is explosiegevaar!

Houd het apparaat buiten het bereik van kinderen/dieren om inademing of inslikken van kleine onderdelen te voorkomen.

Als u allergisch bent voor plastic/rubber, gebruik dit apparaat dan niet.

3. Leveringsomvang

Controleer de levering onmiddellijk na ontvangst van de weegschaal op volledigheid:

• Indicator - Spiraalkabel (bij zuil van 850 mm) - 4 x 1,5 volt AA batterijen
• Montageplaat - 2 x schroef M12 - Gebruiksaanwijzing
• 2 x schroef M6 - Weegplatform
• Verklaring van overeenstemming
• Zuil - 4 stelvoeten

• Netvoedingsadapter

• Overzicht


Indicator Zuil (850 mm) waterpa Weegschaal Indicator Waterpa Zuil (100 mm) Weegschaal

ADE HOLD BMI 8:8:8 8:8:8" cm BMI >0< Hold >0< Net 8:8:8.8 NET >0< Hold >0% kg Turning ① W1: 50kg 1kg 50g W2: 250kg 2kg 100g

Afbeelding: tweebereiksschaal

4.1 Benaming en functies van de toetsen

Symbool	Betekenis	Functie
	AAN/UIT	Multifunctionele toets: ◎: De tweede functie van deze toets is het inschakelen van de weegschaal.Turning:Tijdens het gebruik wordt deze toets gebruikt om de weergegeven waarden om te wisselen.▼: Met deze toets verlaagt u de lichaamslengte bij de BMI-functie.
	TARRA	Tara-toets:Activeert de Tara-functie.
	HOUD	Multifunctionele toets:ENTER:Met deze toets bevestigt u de lichaamslengte bij de BMI-functie.HOLD:Activeert de automatische Hold-functie.
KKZ5	BMI	Multifunctionele toets:BMI:Druk voordat u op de weegschaal gaat staan op de toets om de BMI-berekening op te roepen▲: Met deze toets verhoogt u de lichaamslengte bij de BMI-functie.
	M/C	Moeder/kind-toets:Activeert de moeder/kind-functie.

4.2 Displaysymbolen

Symbool	Betekenis
	Moeder/Kind-functie: Het teken verschijnt wanneer de moeder/kind-functie is geactiveerd.
“BMI”	BMI-functie: Het teken verschijnt wanneer de BMI-functie is geactiveerd.
“Hold”	Hold-functie: Het teken verschijnt wanneer de Hold-functie is geactiveerd.
“Net”	Tara-functie: Het teken verschijnt wanneer de Tara-functie is geactiveerd. Het display toont het nettogewicht.Moeder/Kind-functie: Het teken verschijnt wanneer het nettogewicht van het kind wordt weergegeven.
>0<	De weegschaal staat in de nulpositie.
~	Het resultaat van het wegen is stabiel.
“kg”	Berekend gewicht in kilogram (kg).
“cm”	Lengte van de patiënt in cm, bij BMI-functie

5. Inbedrijfstelling van de weegschaal

• Neem de weegschaal en accessoires voorzichtig uit de verpakking en verwijder alle verpakkingsmaterialen.
• Verwijder de twee M12-cilinderschroeven uit de zuil.
• De kabel beschikt aan beide uiteinden over een lint.
• Steek het uiteinde van de kabel en de kleinere plug tegen de richting van de pijl door de zuil.
• Verbind de kleine connector met het weegplatform.
• Trek niet aan de stekker van het weegplatform. Plaats deze indien nodig zo ver mogelijk naar de binnenkant van het weegplatform.
• Zet de zuil op de steun van het weegplatform.
• Leg de weegschaal op haar zijkant.
• Schroef het weegplatform en de zuil vast met de hiervoor bedoelde M12 cilinderschroef.
• Stel de weegschaal in.
• Monteer de montageplaat aan het uiteinde van de zuil gemarkeerd met een pijl (indicatorzijde). Zorg ervoor dat de positioneringshulpmiddelen naar de zuil wijzen.
• Schroef de montageplaat en de zuil vast met de daarvoor bedoelde M12-cilinderschroef.
• Sluit de indicator aan op het vrije uiteinde van de kabel. Gebruik zo nodig het lint om het uiteinde van de kabel door de montageplaat te trekken.
• Plaats de indicator op de montageplaat. Schroef de montageplaat en de indicator vast met de twee hiervoor bedoelde M6-cilinderschroeven.
• Plaats de 4 meegeleverde 1,5 V AA-batterijen in het batterijvak. Let bij het plaatsen van de batterijen op de juiste polariteit (zoals aangegeven in het batterijvak) en let erop dat de isolatie van de batterijen onbeschadigd is.
• Sluit voor netspanning de meegeleverde voedingsadapter aan op de netaansluiting.
• Plaats de weegschaal op een vlak, stabiel oppervlak.
• Lijn de weegschaal uit met behulp van de stelpoten. Zorg ervoor dat de luchtbel van de waterpas in het midden van de zwarte rand is gecentreerd.
• Schakel de weegschaal in met de hoofdschakelaar. Na de opwarmtijd (15 minuten) is de weegschaal klaar voor gebruik..

Controleer de horizontale positie van de weegschaal na elke verplaatsing!

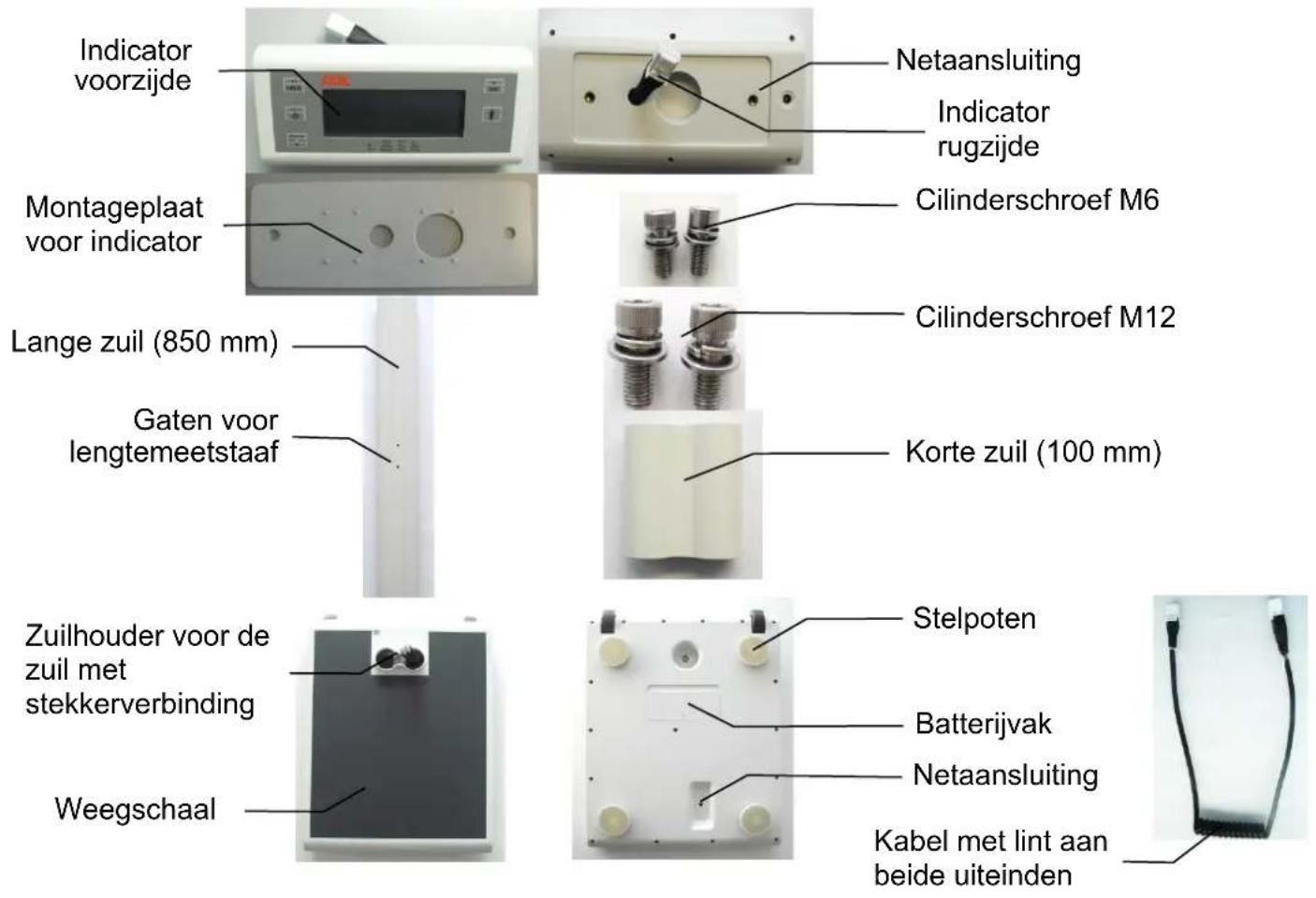

Indicator voorzijde Netaansluiting Indicator rugzijde Montageplaat voor indicator Cilinderschroef M6 Lange zuil (850 mm) Cilinderschroef M12 Gaten voor lengtemeetstaaf Korte zuil (100 mm) Zuilhouder voor de zuil met stekkerverbinding Stelpoten Batterijvak Weegschaal Netaansluiting Kabel met lint aan beide uiteinden

6. Hoe het werkt

De mechanische krachten die op de weegschaal werken, worden door load cells omgezet in meetbare en evalueerbare elektrische signalen. Het weegresultaat wordt continu weergegeven

7. Gebruik van de weegschaal

7.1 Starten van de weegschaal

7.1.1 Met de toetsen

Druk kort op de AAN/UIT-knop om de weegschaal in te schakelen.

Na een korte functietest geeft de weegschaal "0,00 kg" en het symbool >0< weer.

De weegschaal is nu klaar voor gebruik.

De weegschaal start automatisch met de laatst gebruikte functie. Wanneer ze voor het eerst wordt gebruikt, start de weegschaal automatisch in de Hold-functie.

7.1.2 Tikken on te starten

Belast het weegplateau van de weegschaal kort, door er kort met uw voet op te "tikken". Wanneer correct uitgevoerd, volgt een korte functionele test, aan het einde hiervan geeft de weegschaal "0,00 kg" en het symbol >0< weer. De weegschaal is klaar voor gebruik.

7.2 Uitschakelen van de weegschaal

7.2.1 Automatisch uitschakelen

De weegschaal schakelt zichzelf in de batterijmodus na 90 seconden en op netspanning na 7 minuten automatisch uit.

7.2.2 Met de toetsen

Houd de AAN/UIT-knop ongeveer 2 seconden ingedrukt om de weegschaal uit te schakelen.

De weegschaal slaat automatisch de laatst gebruikte instelling op.

7.3 Op de juist manier wegen

Begin alleen te wegen wanneer "0,00 kg" en het symbool >0< op het display verschijnen. Belast de weegschaal niet eerder. Sta zo kalm mogelijk op het weegplatform. Het gewicht kan direct na stilstand worden afgelezen.

7.4 Turning functie

Om van display te wisselen, drukt u kort op de AAN/UIT-knop (<1 seconde).

7.5 Moeder/Kind-functie

Schakel de weegschaal in zonder belasting. Wacht tot de weegschaal "0,00 kg" en het symbool >0< in het display weergeeft.

Druk op de M/C-toets. Het symbool M/C verschijnt op het display. Sta zo kalm mogelijk op de weegschaal. De weegschaal slaat het gewicht op en geeft "0,00 kg" weer. Bovendien verschijnt het symbool Net.

Ontlast de weegschaal. Op het display wordt ----" weergegeven.

Neem nu een kind op uw arm en belast de weegschaal opnieuw.

Het gewicht wordt automatisch gestabiliseerd en het gewicht van het kind wordt weergegeven. Bij het ontlasten van de weegschaal wordt het gewicht knipperend weegegeven met het symbool Hold.

7.6 Hold-functie

Met de Hold-functie (automatische Hold-functie) wordt het gewicht nog steeds weergegeven als de weegschaal niet langer wordt belast. Bij het eerste gebruik start de weegschaal automatisch in de Hold-functie.

Schakel de weegschaal in zonder belasting. Wacht tot de weegschaal "0,00 kg" en het symbool >0< in het display weergeeft. Begin met het weegproces.

Om het bepaalde gewicht permanent in het display weer te geven, drukt u kort op de Hold-knop. Op het display wordt het symbool Hold weergegeven. Het opgeslagen gewicht wordt knipperend weergegeven. Het gewicht blijft gedurende 90 seconden in het display staan nadat de weegschaal is ontlast. Om de Hold-functie te verlaten, drukt u nogmaals op de HOLD-knop.

7.7 Tara functie

De Tara-functie houdt geen rekening met extra gewicht dat op de weegschaal wordt geplaatst.

Schakel de weegschaal in zonder belasting. Wacht tot de weegschaal "0,00 kg" en het symbool >0< in het display weergeeft. Plaats het extra gewicht op de weegschaal en druk kort op de Tara-toets. Het display knippert tijdelijk en geeft dan "0,00 kg" weer. Het symbool Net licht op in het display. Neem nu het extra gewicht van de weegschaal. In het display wordt ----" weergegeven. Ga met het extra gewicht (bijvoorbeeld kleding) op de weegschaal staan. De weegschaal bepaalt het gewicht van de te wegen persoon zonder het extra gewicht. U kunt de weegschaal nu zo vaak gebruiken als u wilt; de opgeslagen waarde wordt altijd afgetrokken, zolang de weegschaal niet wordt uitgeschakeld.

Om de Tara-functie te verlaten, drukt u opnieuw op de Tara-toets.

7.8 BMI-functie

De body mass index is de verhouding tussen de lichaamsmassa en de grootte. Het BMI is een wereldwijd geaccepteerde maat - ook van de WHO (Wereldgezondheidsorganisatie) - en helpt om de voedingsstatus te beoordelen en beoordeelt met deze waarde eveneens de gezondheidstoestand van een persoon. Het resultaat is een tolerantiewaarde.

Berekening van de BMI-waarde:

$$ B M I = \frac {\text { l i c h a a m s m a s s a i n k g }}{\left(\text { l e n g t e i n m }\right) ^ {2}} $$

Vergelijk de bepaalde waarde met de waarde die wordt gebruikt door de WHO.

Om de body mass index te bepalen, hebt u de lengte van de te wegen persoon nodig.

Schakel de weegschaal in zonder belasting. Wacht tot de weegschaal "0,00 kg" en het symbool >0< in het display weergeeft. Druk kort op de BMI-toets. Stel de lengte van de te wegen persoon in centimeters in. De aanduiding knippert aan de rechter bovenrand van het display. Druk kort op de BMI-toets om de waarde te verhogen. Druk kort op de AAN/UIT-toets om de waarde te verlagen. Voor invoer drukt u kort op de Hold-knop. Begin nu met het weegproces. Bij stilstand begint het display te knipperen. U kan de weegschaal nu ontlasten. De BMI-waarde kan in de linker bovenrand van het display worden afgelezen. Om de BMI-modus te verlaten, drukt u op de Tara-toets.

7.9 Piep

OPMERKING: De pieptoon is standaard uitgeschakeld. Indien gewenst kunt u de functie activeren. Vraag naar de uitgebreide instructies.

Indien geactiveerd, een pieptoon klinkt wanneer...

...de weegschaal is overbelast.

...de weegschaal is onderbelast.

...een toets is ingedrukt.

7.10 Bluetooth

OPMERKING: De (optionele) Bluetooth-module is in de fabriek uitgeschakeld.

Informatie over het activeren en instellen van de Bluetooth-interface en over het koppelen met andere apparaten zal pas worden bekendgemaakt wanneer door het ADE goedgekeurde Bluetooth-apparaten beschikbaar zijn.

8. Verzorging en onderhoud

8.1 Reiniging

Reinig het apparaat indien nodig.

Haal de stekker uit het stopcontact voordat u de weegschaal reinigt. Gebruik voor het reinigen alleen een vochtige doek of een gewoon desinfectiemiddel. Gebruik geen agressieve vloeibare reinigingsmiddelen, schurende of zure reinigingsmiddelen.

Zorg ervoor dat er geen vloeibaar reinigingsmiddel of water in de weegschaal binnendringt en volg altijd de gebruiksaanwijzing van de fabrikant.

8.2 Desinfectie

Het display is gemaakt van polymethylmethacrylaat (PMMA). PMMA is gevoelig voor alcohol en kan troebel worden als er ongeschikte ontsmettingsmiddelen op worden gebruikt.

Gebruik alleen ontsmettingsmiddelen die geschikt zijn voor gevoelige oppervlakken. Geschikte ontsmettingsmiddelen zijn verkrijgbaar bij de vakhandel.

Zorg ervoor dat het desinfectiemiddel geschikt is voor gevoelige oppervlakken en polymethylmethacrylaat (PMMA).

Volg de instructies op het desinfectiemiddel.

Desinfecteer het apparaat regelmatig met een zachte doek die is bevochtigd met een geschikt desinfectiemiddel.

Component Intervall
Tray, Behuizing, bedieningsorganen en display	Indien nodig

8.3 Sterilisatie

Steriliseer het apparaat niet.

8.4 Storingen en foutmeldingen

8.4.1 Storingen

Storing Oorzaak Maatregel
Het display geeft niets weer.	De weegschaal heeft zichzelf automatisch uitgeschakeld.	De weegschaal "aantikken" of inschakelen.
Het display geeft niets weer.	Hoofdschakelaar is niet ingeschakeld.	Hoofdschakelaar inschakelen.
Het display geeft niets weer.	Niet aangesloten op het lichtnet.	Sluit de weegschaal op het lichtnet aan met behulp van de meegeleverde voedingsadapter.
Het display geeft niets weer.	Batterij is leeg. Plaats nieuwe batterijen.
Het display geeft niets weer.	Geen batterij geplaatst. Batterijen plaatsen.
Display toont cryptische tekens.	Display staat in "Turning-modus".	Druk op de Turning-toets.
Weegschaal wiebelt.	Weegschaal is niet goed vlak neergezet.	Instellen van de stelpoten. Controleer horizontale stand met behulp van de waterpas.

8.4.2 Storingsmeldingen

Foutmelding Beschrijving	Probleemoplossing
[ Lo ] Lege batterij. Plaats nieuwe batterijen.		Gebruik de weegschaal op stroom.
[uLoad] Onderbelasting (-20d) Weegschaal uit- en opnieuw		inschakelen.
[oLoad] Overbelasting (-9d) Weegschaal ontlasten.		Nulpuntbereik of weegcapaciteit overschreden
[no 0.00]	Geen nulpunt beschikbaar.	Nulpunt weegschaal instellen.

8.5 Onderhoud

Om een correcte meting te waarborgen, mogen onderhoud en reparaties alleen worden uitgevoerd door bevoegd personeel.

Um de beoogde nauwkeurigheid te voorkomen moet het product zorgvuldig worden ingesteld en regelmatig worden onderhouden. Wij raden aan de weegschaal om de 3 tot 5 jaar te laten onderhouden, afhankelijk van hoe vaak hij wordt gebruikt.

8.6 Herkalibratie

Laat overeenkomstig de nationale regelgeving van de wetgever de herkalibratie alleen uitvoeren door geautoriseerde bedrijven of geautoriseerde personen. Op het CE-merk vindt u naast de aangemelde instantie (0122) het jaar van identificatie.

Een herkalibratie moet worden uitgevoerd als:

• de bij het inschakelen van de weegschaal weergegeven stand van de kalibratieteller niet overeenkomt met het gemarkeerde cijfer op het geldige kalibreringsmarkering,
• één of meer veiligheidszegels zijn beschadigd,
• na reparatie van een gekalibreerde weegschaal,
• na het verstrijken van de in de nationale wetgeving bepaalde termijn voor herkalibratie.

8.7 Voorschriften voor opslag en transport

Bewaar alle originele verpakkingsmaterialen en componenten voor eventuele terugzending van de weegschaal om schade tijdens transport te voorkomen; deze schade isuitgesloten van de garantie.

Verwijder alle kabels voordat u de weegschaal transporteert en schakel de weegschaal uit met de netschakelaar op de achterkant om schade te voorkomen.

8.8 Accessoires

Artikel Artikelomschrijving Artikelnummer
Stroomvoorziening UES06WOCP-060100SPA H2870-006
Draagtas MZ10062 MZ10062

8.9 Verwijdering

Oude elektrische apparaten horen niet thuis bij het huisvuil. Apparaten met deze markering mogen niet als restafval worden weggegooid, maar moeten worden gerecycled.

Verwijder (indien mogelijk) alle batterijen en accu's uit de apparaten en breng ze naar een inleverpunt voor batterijen.

Let erop alleen lege batterijen of batterijen met geïsoleerde polen weg te gooien, zodat er geen kortsluiting ontstaat!

8.10 Garantie

U hebt een garantie van twee jaar vanaf de aankoopdatum op materiaal- en fabricagefouten, de weegschaal wordt ofwel gerepareerd of vervangen (bewaar het aankoopbewijs). Alle afneembare onderdelen zoals batterijen, kabels, voedingsadapter, accu's enz. zijn uitgesloten van de garantie. De garantie dekt geen normale slijtage of schade veroorzaakt door een ongeluk of verkeerd gebruik. Eventuele vorderingen op garantie of aansprakelijkheid zijn alleen geldig bij gebruik van originele accessoires en reserveonderdelen van ADE. Producten die zijn geopend door onbevoegde personen, zijn uitgesloten van de garantie.

Buitenlandse klanten moeten contact opnemen met de plaatselijke dealer inzake de garantie.

Netvoeding: Alleen te gebruiken met netvoedingsadapter

UES06WOCP-060100SPA

Netspanning: 100 – 240 V AC, 0.2A

Frequentie: 50/60 Hz

Stroomvoorziening: 6 V DC

Stroomverbruik: 1.0 A (max.)

Werking op batterijen: 4 x 1.5 V AA alkalinebatterijen

(> 5000 afmetingen / >100 h bedieningstijd)

Meetbereik	eenbereick		tweebereik
Max. draagkracht:	250 kg		250 kg
Verdeling:	100 g		50 g < 50 kg > 100 g
Accuraatheid: 0≤50,0kg:		±100g	0≤25,0kg:	±50g
	50,1kg≤200,0kg:	±200g	25,1≤50,0kg:	±100g
	200,1≤250,0kg:	±300g	50,1kg≤200,0kg:	±200g
			200,1≤250,0kg:	±300g

Omgevingscondities

Bedrijfstemperatuur:	+10°C tot +40°C
Opslag- en transport-temperatuur:	-20°C tot +60°C
Luchtvochtigheid:	10% - 95% RH
Luchtdruk:	700 hPa - 1060 hPa

Wijze van bediening:	Continue werking
Beschermingsgraad:	Type BF toegepast onderdeel (schaal bovenste oppervlak)
Batterijmodus:	Intern aangedreven ME-apparatuur
AC-adapter geladen modus:	Klasse II ME-uitrusting

Software De softwareversie wordt weergegeven wanneer de weegschaal wordt ingeschakeld.

Draadloos

Frequentie:	2402 MHz tot 2483.5 MHz
Zendvermogen:	+4 dbm
Bereik:	10 meters

Behuizing

Afmetingen:	450 x 355 x 960 mm / 450 x 355 x 200 mm
Eigen gewicht:	4.5 kg
Materiaal:	ABS plastic
Beveiligingsklasse:	IP20; Het apparaat is beschermd tegen vaste vreemde voorwerpen met een diameter van ≥ 12,5 mm. Het is niet beschermd tegen waterdruppels.

Service levensduur: Het ontwerp biedt u een levensduur van 8 jaar.

10. Symbolen

Symbool Betekenis

Gebruiksaanwijzing

Gebruikisaanwijzing in acht nemen

Fabrikant

Fabricagedatum

CE-markering

Serienummer

Markering volgens NAWI-richtlijn 2014/31/EC met jaar van kalibratie

0122 Aantal betrokken instanties geregistreerd volgens kalibratievereisten

044 Nummer bij de aangemelde instantie die als medisch hulpmiddel is geregistreerd

Kalibratieklasse

Toepassing onderdeeltype BF

Wisselstroom

Gelijkstroom

Waarschuwing

11. Elektromagnetische compatibiliteit

ADE-producten worden vervaardigd conform de Europese normen en richtlijnen voor wereldwijde producten volgens de laatste technische normen en met een lange levensduur.

CE Conformiteitverklaring van de fabrikant

Hierbij verklaart ADE in exclusieve verantwoordelijkheid, dat de elektronische personenweegschaal M320000-01(S) /-02(S) voldoet aan de richtlijnen 93/42/EEG, 2014/30/EU, 2014/31/EU, 2014/35/EU, 2014/53/EU en 2011/65/EU. De volledige tekst van het EU-conformiteitverklaring is beschikbaar op de volgende URL:

De verklaring verliest zijn geldigheid als het apparaat een wijziging heeft ondergaan die niet met ons is afgestemd.

Hamburg, april 2021

ADE Germany GmbH

13. Contactinformatie van de fabrikant

Fabrikant: ADE Germany GmbH

22143 Hamburg/Duitsland

Telefoon: [phone] - 0

Fax: [phone] - 10

E-mail: [e-mail]

Internet: www.ade-germany.de
