GEBRUIKSAANWIJZING IAN 309489 MIOMARE

Montage-, bedienings- en veiligheidsinstructies

CZ

KOUPELNOVÁ ARMATURA NA VANU S RUČNÍ SPRCHOU

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PL

Correct gebruik ...... Pagina 24

Beschrijving van de onderdelen....Página 24

Technische gegevens....Página 24

Omvang van de levering....Página 24

Veiligheidsinstructies ...... Pagina 24

Montage....Pagina 25

Mengkraan aansluiten....Página 25

Accessoires (doucheslang en douchekop) aansluiten.... Página 25

Wandhouder monteren....Pagina 26

Bediening....Pagina 26

Ingebruikname ...... Pagina 26

Omschakelaar badkraan/douchefunctie.... Página 26

Onderhoud en reiniging....Pagina 26

Mengkraan onderhouden en reinigen ...... Pagina 26

Cartouche vervangen....Pagina 26

Verwijdering....Página 27

Informatie......Pagina 27

Drinkbaarheid van leidingwater ...... Pagina 27

Garantie en service ...... Pagina 27

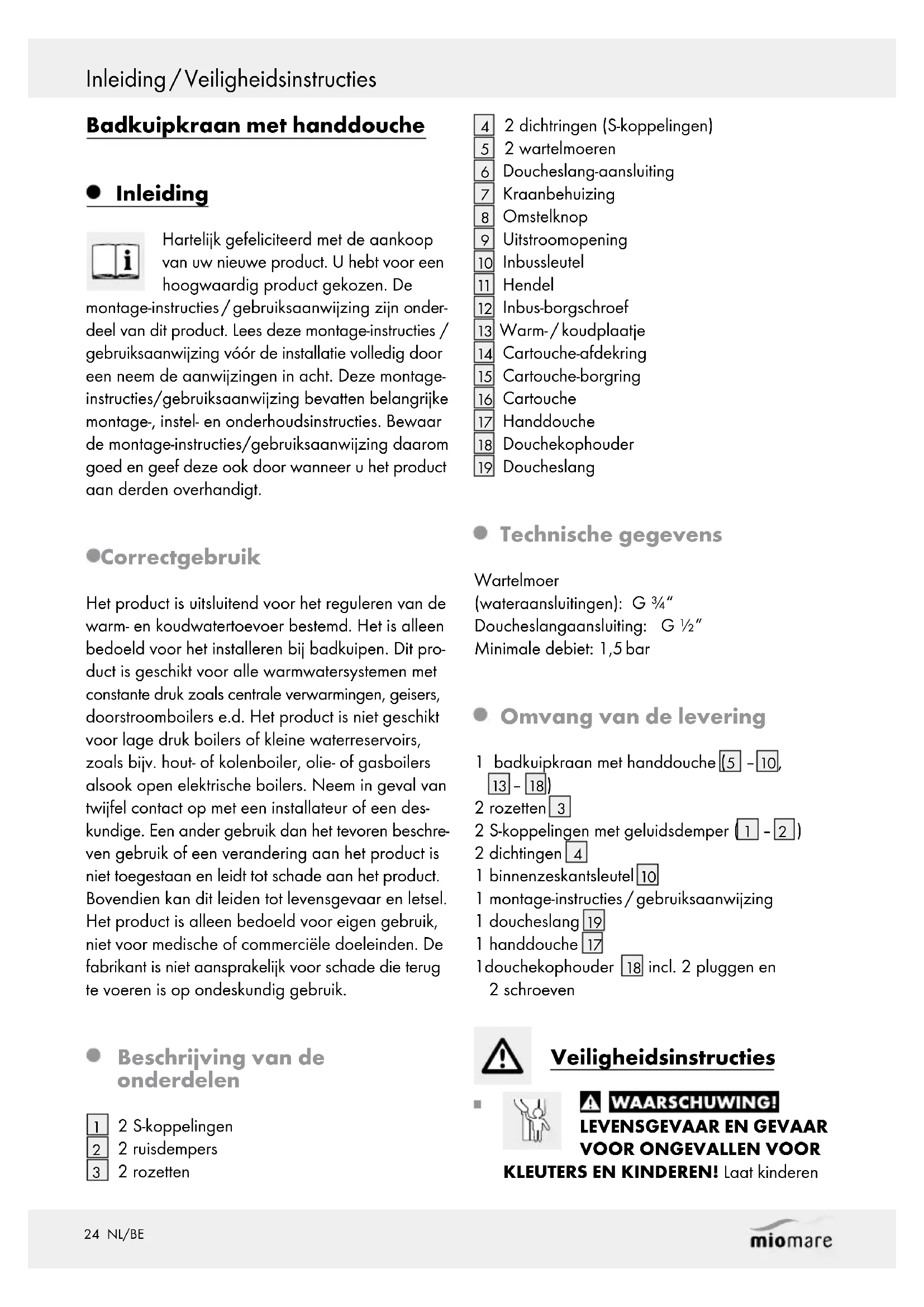

Badkuipkraan met handdouche

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U hebt voor een hoogwaardig product gekozen. De

montage-instructies/gebruiksaanwijzing zijn onderdeel van dit product. Lees deze montage-instructies/gebruiksaanwijzing vóór de installatie volledig door een neem de aanwijzingen in acht. Deze montage-instructies/gebruiksaanwijzing bevatten belangrijke montage-, instel- en onderhoudsinstructies. Bewaar de montage-instructies/gebruiksaanwijzing daarom goed en geef deze ook door wanneer u het product aan derden overhandigt.

Correctgebruik

Het product is uitsluitend voor het reguleren van de warm- en koudwatertoevoer bestemd. Het is alleen bedoeld voor het installeren bij badkuipen. Dit product is geschikt voor alle warmwatersystemen met constante druk zoals centrale verwarmingen, geisers, doorstroomboilers e.d. Het product is niet geschikt voor lage druk boilers of kleine waterreservoirs, zoals bijv. hout- of kolenboiler, olie- of gasboilers alsook open elektrische boilers. Neem in geval van twijfel contact op met een installateur of een deskundige. Een ander gebruik dan het tevoren beschreven gebruik of een verandering aan het product is niet toegestaan en leidt tot schade aan het product. Bovendien kan dit leiden tot levensgevaar en letsel. Het product is alleen bedoeld voor eigen gebruik, niet voor medische of commerciële doeleinden. De fabrikant is niet aansprakelijk voor schade die terug te voeren is op ondeskundig gebruik.

- Beschrijving van de onderdelen

1 2 S-koppelingen
2 2 ruisdempers
3 2 rozetten

4 2 dichtringen (S-koppelingen)
5 2 wartelmoeren
6 Doucheslang-aansluiting
7 Kraanbehuizing
8 Omstelknop
9 Uitstroomopening
10 Inbussleutel
11 Hendel
12 Inbus-borgschroef
13 Warm-/koudplaatje
14 Cartouche-afdekring
15 Cartouche-borgring
16 Cartouche
17 Handdouche
18 Douchekophouder
19 Doucheslang

(wateraansluitingen): G 3/4"

Doucheslangaansluiting: G 1/2"

Minimale debiet: 1,5 bar

• Omvang van de levering

1 badkuipkraan met handdouche (5 - 10, 13 - 18)
2 rozetten 3
2 S-koppelingen met geluidsdemper (1 - 2)
2 dichtingen 4
1 binnenzeskantsleutel 10
1 montage-instructies/gebruiksaanwijzing
1 doucheslang 19
1 handdouche 17
1douchekophouder 18 incl. 2 pluggen en 2 schroeven

Veiligheidsinstructies

WAARSCHUWING!

LEVENSGEVAAR EN GEVAAR VOOR ONGEVALLEN VOOR

KLEUTERS EN KINDEREN! Laat kinderen

nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat verstikkingsgevaar. Houd het product buiten bereik van kinderen. Het product is geen speelgoed.

SCHOKKEN! Ondichtheden of waterlekkages kunnen tot levensgevaar door elektrische schokken leiden. Controleer alle verbindingen zorgvuldig op dichtheid. Waarborg bovendien dat alle leidingen van elektrische apparaten correct en veilig geïnstalleerd zijn.

VOORZICHTIG! GEVAAR VOOR LETSEL!

Waarborg dat alle onderdelen intact en deskundig gemonteerd zijn. Bij ondeskundige montage bestaat gevaar voor letsel. Houd er rekening mee dat de onderlegschijven en de afdichtingen aan slijtage onderhevig zijn en regelmatig moeten worden vervangen. Beschadigde onderdelen kunnen de veiligheid en de werking beïnvloeden.

VOORZICHTIG! MATERIËLE SCHADE!

Laat de montage alléén door een vakkundige persoon uitvoeren.

- Let op dat alle afdichtingen correct gemonteerd zijn.

■ GEVAAR VOOR BRANDWONDEN! Let er bij de warmwaterinstelling op dat u de watertemperatuur niet te heet instelt.

VOORZICHTIG! Zorg ervoor, dat het warm-/koudwaterplaatje 13 correct wordt geplaatst.

rechts = blauw (koud water).

Let er alstublieft op dat alle dichtingen aan slijtage onderhevig zijn en regelmatig moeten worden vervangen.

Ondichtheden of waterlekkages kunnen aanzienlijke materiële schade aan bouwwerken of inboedel veroorzaken. Controleer daarom alle verbindingen zorgvuldig op dichtheid.

Maak uzelf vóór de montage vertrouwd met alle omstandigheden ter plekke, bijv. wateraansluitingen en afsluitinrichtingen.

- Het product is uitsluitend bedoeld voor het gebruik in ruimtes met een temperatuur boven 0 °C.

● Montage

Opmerking: zorg ervoor dat u met het product vertrouwd raakt voor de montage. Lees hiervoor aandachtig de volgende montage-instructies en de veiligheidsvoorschriften. Bij een onjuiste montage is de garantie - vooral op gevolgschade - uitgesloten.

■ VOORZICHTIG!Sluit de hoofdwaterleiding af voor de installatie. Anders bestaat er gevaar voor letsel en / of materiële schade.

• Mengkraan aansluiten

Opmerking: voor deze stap hebt u een steeksleutel SW 30 mm en een afdichtband nodig.

Opmerking: Dek de vast te schroeven onderdelen af met een vochtige doek of met kunststof klemmen. Zo voorkomt u krassen.

Ga als volgt te werk:

☐ Wikkel een afdichtband rond de geruwde delen van de schroefdraad ( 12 " schroefdraad) van S-koppelingen 1.

Opmerking: afdichtband niet bij de levering inbegrepen.

□ Schroef de S-koppelingen 1 met de afgedichte schroefdraaddelen in de muuraansluiting.

Stel de vastgeschroefde S-koppelingen 1 horizontaal af op de afstand van de mengkraan.

☐ Schroef de afdekkapjes 3 met de hand vast op de S-aansluitingen 1 tot tegen de wand.

Plaats de dichtingen 4 in de wartelmoeren 5 en schroef de mengkraanbehuizing 7 met de wartelmoeren 5 op de S-koppelingen 1.

- Accessoires (doucheslang en douchekop) aansluiten

Opmerking: dek de vast te schroeven onderdelen af met een vochtige doek of met kunststof klemmen. Zo voorkomt u krassen.

□ Schroef de doucheslang 19 vast aan de daar- voor bedoelde doucheslang-aansluiting 6.
□ Bevestig de douchekop aan de doucheslang 19.

● Wandhoudermonteren

□ Markeer waar u de 2 gaten voor de douche-kophouder 18 wilt boren.
☐ Boor de 2 gaten met een 1 ^1/4 "-boor en steek de pluggen in de gaten.
□ Schroef de douchekophouder 18 met de schroeven aan de wand.

Bediening

Ingebruikname

Controleer in ieder geval alle verbindingen na de eerste ingebruikname zorgvuldig op dichtheid.

Controleer de werking van de mengkraan. Draai hiervoor de hendel 11 in alle mogelijke posities.
Open de hoofdkraan.
☐ Trek de hendel 11 omhoog en draai hem naar rechts of links om de sterkte c.q. de temperatuur van de watertoevoer te reguleren.

Warm water:

Draai de hendel 11 naar links.

Koud water:

Draai de hendel 11 naar rechts.

- Omschakelaarbadkraan/douchefunctie

Het omstellen van badkraan naar douchefunctie gebeurt door het uittrekken of indrukken van de omstelknop 8.

Badkraan:

Indrukken van de omstelknop 8.

Douchefunctie:

Uittrekken van de omstelknop 8.

Opmerking: als tijdens de douchefunctie de watertoevoer wordt stopgezet, wordt bij opnieuw in gebruik nemen omgeschakeld naar de badkraan.

- Onderhoud en reiniging

● Mengkraanonderhouden en reinigen

Houd er a.u.b. rekening mee dat sanitaire mengkranen speciaal onderhoud vergen. Neem daarom de volgende instructies in acht:

• Gebruik in geen geval benzine, oplosmiddelen of agressieve reinigingsmiddelen c.q. harde reinigingsborstels etc. voor de reiniging. Deze zouden het oppervlak van het product kunnen beschadigen.
  Droog uw mengkraan na ieder gebruik af met een doek om eventuele kalkaanslag te vermijden.
  ☐ Reinig het product met een vochtige, zachte doek en indien nodig met een mild reinigingsmiddel.

Bij het niet in acht nemen van de onderhoudsinstructies dient u rekening te houden met beschadigingen aan het oppervlak. In dit geval komen garantieclaims te vervallen.

- Cartouche vervangen

Een cartouche 16 is een aan slijtage onderhevig onderdeel, dat op basis van kalkgehalte c.q. verontreiniging van het water moet worden vervangen. Deze stelt u vast als de hendel 11 moeilijk te gebruiken is. Een nieuw cartouche 16 kunt u bij het aangegeven servicepunt verkrijgen.

Opmerking: voor deze stap hebt u een steeks-leutel SW 27 mm of een mengkraantang nodig.

Om de cartouche 16 te vervangen, gaat u als volgt te werk:

• Draai de hoofdwatertoevoer dicht. Laat het in de leiding achtergebleven water weglopen.
  □ Verwijder het warm-/koudplaatje 13 en te brengen een vlak voorwerp tussen de rand van het warm-koudplaatje 13 en de buitenkant van de hendel 11 te schuiven.

Opmerking: druk het warm-/koudplaatje 13 voorzichtig met een beetje druk naar buiten om het oppervlak niet te beschadigen.

Draai de inbus-borgschroef 12 met de inbus-sleutel 10 tegen de wijzers van de klok in los.

VOORZICHTIG! Draai de inbus-borgschroef 12 er niet volledig uit. Draai deze slechts zo-danig los dat de hendel 11 gemakkelijk verwijderd kan worden.

□ Haal de hendel 11 eraf.
☐ Schroef de cartoucheafdekring 14 eraf, gebruik hiervoor geen tang of steeksleutel. Anders kan dit tot beschadigingen aan het product leiden.
Draai de zich eronder bevindende cartouche-borgring 15 met een waterpomptang of een steeksleutel SW 27 mm los en haal de complete cartouche 16 uit de kraanbehuizing 7.
☐ Plaats de nieuwe cartouche 16 weer precies zo in de kraanbehuizing 7.

Opmerking: let erop, dat de afdichting onder de cartouche 16 correct gepositioneerd is. Zorg ervoor dat de geleidingen in de daarvoor bedoelde gaten zitten.

Monteer alle eerder genoemde onderdelen weer. Draai de cartouche-borgring 15 met een waterpomptang of een steeksleutel SW 27 mm vast, terwijl u gelijktijdig de kraan tegen de draaibeweging vasthoudt. Hierdoor bereikt u de juiste afdichting en zorgt u ervoor dat de hendel soepel kan worden bewogen.

VOORZICHTIG! Zorg ervoor, dat het warm-/koudwaterplaatje 13 correct wordt geplaatst. De juiste montage luidt:

links = rood (warm water), rechts = blauw (koud water).

- Verwijdering

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Uw gemeentelijke overheid verstrekt informatie over de mogelijkheden om het uitgediende product te verwijderen.

Informatie

●Drinkbaarheidvan leidingwater

Raadpleeg uw gemeente over de drinkbaarheid van het water in uw stad / gemeente.

Principieel gelden de volgende adviezen voor de drinkbaarheid van leidingwater:

Laat water uit leidingen even lopen wanneer het langer dan vier uur in de leidingen heeft stil gestaan. Gebruik geen stagnatiewater voor het bereiden van voeding en drank, vooral niet bij het voeden van zuigelingen. Anders kan gevaar voor de gezondheid ontstaan. Vers water kunt u daaraan herkennen dat het duidelijk kouder uit de leiding komt dan stagnatiewater.
- Gebruik geen stagnatiewater uit verchroomde leidingen voor de voeding en / of lichamelijke verzorging wanneer u allergisch op nikkel reageert. Dergelijk water kan sterk nikkelhoudend zijn en een allergische reactie veroorzaken.
- Gebruik geen drinkwater uit loden leidingen voor de bereiding van voeding voor zuigelingen en / of voor de bereiding van levensmiddelen tijdens het zwangerschap. Lood wordt aan het drinkwater afgegeven en is vooral voor zuigelingen en kleine kinderen uiterst schadelijk voor de gezondheid.

• Garantie en service

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig

Garantie en service

getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.

Op dit product verlenen wij 5 jaar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanneer binnen 5 jaar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - naar onze keuze - gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas.

Klantenservice

(Telefoonkosten overeenkomstig de kosten voor het vaste telefoonnetwerk van uw telefoonaanbieder)

Tel. [phone] (Uit het buitenland)

Houd voor alle aanvragen de kassabon en het art. nr. bijv. IAN 12345 als bewijs voor de aankoop binnen handbereik.
