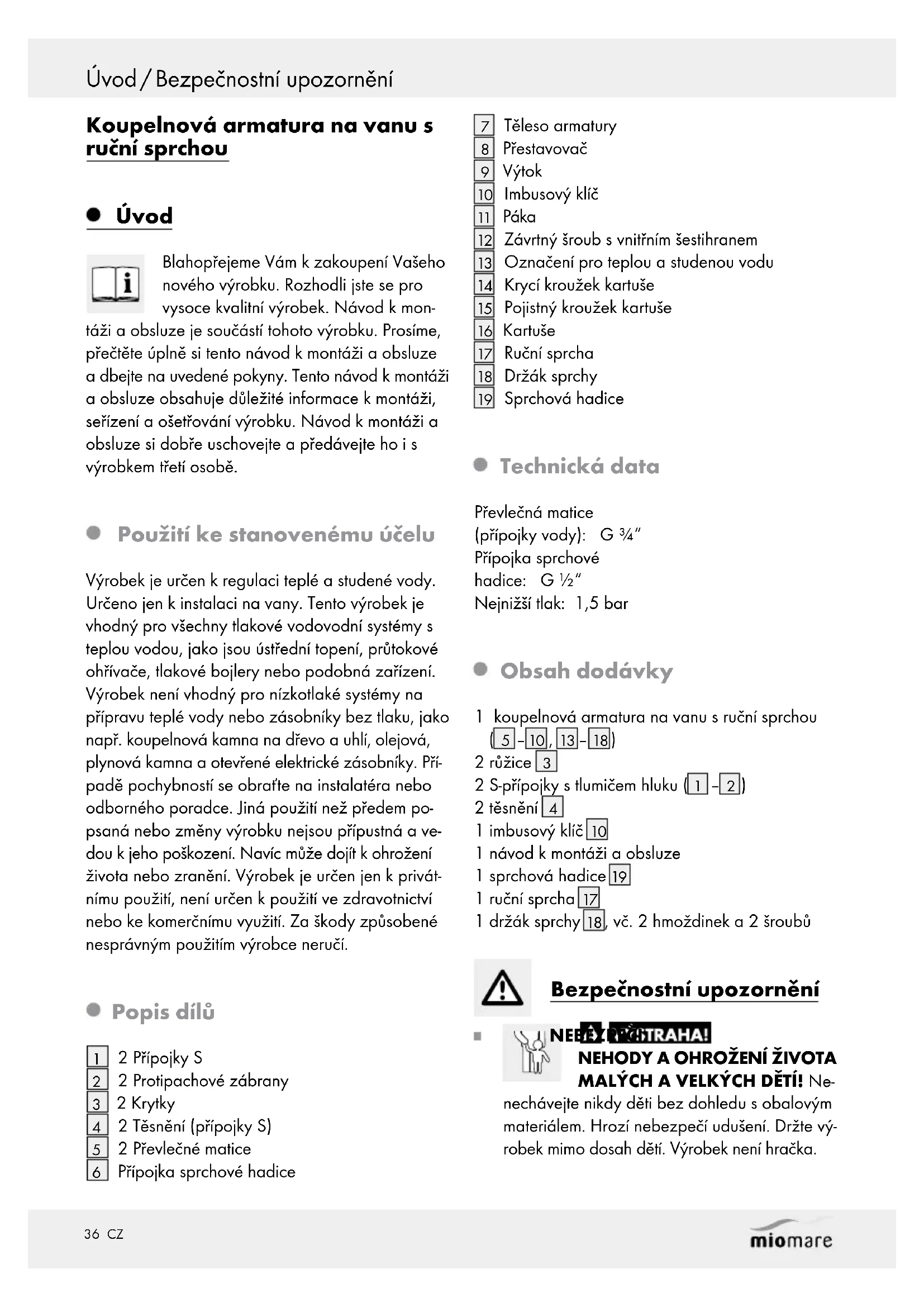

Koupelnová armatura na vanu s ruční sprchou

• Úvod

Blahopřejeme Vám k zakoupení Vašeho nového výrobku. Rozhodli jste se pro vysoce kvalitní výrobek. Návod k montáži a obsluze je součástí tohoto výrobku. Prosíme, přečtěte úplně si tento návod k montáži a obsluze a dbejte na uvedené pokyny. Tento návod k montáži a obsluze obsahuje důležité informace k montáži, seřízení a ošetřování výrobku. Návod k montáži a obsluze si dobře uschovejte a předávejte ho i s výrobkem třetí osobě.

- Použití ke stanovenému účelu

Výrobek je určen k regulaci teplé a studené vody. Určeno jen k instalaci na vany. Tento výrobek je vhodný pro všechny tlakové vodovodní systémy s teplou vodou, jako jsou ústřední topení, průtokové ohřívače, tlakové bojlery nebo podobná zařízení. Výrobek není vhodný pro nízkotlaké systémy na přípravu teplé vody nebo zásobníky bez tlaku, jako např. koupelnová kamna na dřevo a uhlí, olejová, plynová kamna a otevřené elektrické zásobníky. Případě pochybností se obraťte na instalatéra nebo odborného poradce. Jiná použití než předem popsaná nebo změny výrobku nejsou přípustná a vedou k jeho poškození. Navíc může dojít k ohrožení života nebo zranění. Výrobek je určen jen k privátnímu použití, není určen k použití ve zdravotnictví nebo ke komerčnímu využití. Za škody způsobené nesprávným použitím výrobce neručí.

- Popis dílů

1 2 Přípojky S
2 2 Protipachové zábrany
3 2 Krytky
4 2 Těsnění (přípojky S)
5 2 Převlečné matice
6 Přípojka sprchové hadice

7 Těleso armatury
8 Přestavovač
9 Výtok
10 Imbusový klíč
11 Páka
12 Závrtný šroub s vnitřním šestihranem
13 Označení pro teplou a studenou vodu
14 Krycí kroužek kartuše
15 Pojistný kroužek kartuše
16 Kartuše
17 Ruční sprcha
18 Držák sprchy
19 Sprchová hadice

- Technická data

Převlečná matice

(přípojky vody): G 3/4"

Přípojka sprchové

hadice: G 1/2"

1 koupelnová armatura na vanu s ruční sprchou (5 - 10, 13 - 18)
2 růžice 3
2 S-přípojky s tlumičem hluku (1 - 2)
2 těsnění 4
1 imbusový klíč 10
1 návod k montáži a obsluze
1 sprchová hadice 19
1 ruční sprcha 17
1 držák sprchy 18, vč. 2 hmoždinek a 2 šroubů

Bezpečnostní upozornění

NEBEY POSTRAHA!

NEHODY A OHROŽENÍ ŽIVOTA MALÝCH A VELKÝCH DĚTÍ! Ne-

nechávejte nikdy děti bez dohledu s obalovým materiálem. Hrozí nebezpečí udušení. Držte výrobek mimo dosah dětí. Výrobek není hračka.

POZOR NA ZÁSAH ELEKTRIC-

KÝM PROUDEM! Netěsnosti nebo únik vody mohou ohrozit život zásahem elektrického proudu. Kontrolujte pečlivě těsnost spojení. Zajistěte správnou a bezpečnou instalaci elektrického připojení přístrojů.

POZOR! NEBEZPEČÍ ZRANĚNÍ! Zajistěte, aby nebyly díly poškozené a správně namontované. Při nesprávné montáži hrozí nebezpečí zranění. Prosíme, vezměte na vědomí, že jsou podložky a těsnění díly podléhající opotřebení a musí se čas od času vyměnit. Poškozené díly mohou ovlivnit funkci a bezpečnost.

POZOR! VĚCNÉ ŠKODY! Prosíme, nechte montáž provést odborníkem.

Dbejte pozor na správnou polohu všech těsnění.

NEBEZPEČÍOPAŘENÍ! Při nastavování teplé vody dbejte na príměřenou teplotu.

POZOR! Dejte pozor na správné umístění plaketky 13 značící teplou a studenou vodu. Správné umístění:

vlevo = červená (teplá voda), vpravo = modrá (studená voda).

Prosíme, vezměte na vědomí, že jsou těsnění díly podléhající opotřebení a musí se čas od času vyměnit.

Netěsnosti nebo unikající voda mohou způsobit značné věcné škody v budově nebo domácnosti. Proto kontrolujte pečlivě těsnost spojení.

Před instalací se nejdříve seznamte se situací na místě, např. kde se nachází přípojka a uzávěr vody.

Výrobek je vhodný k použití jen v místnostech s teplotou nad 0 °C.

Montáž

Upozornění: Před montáží se nejdříve s výrobkem seznamte. Přečtěte si k tomu následující návod k montáži a bezpečnostní upozornění. Při nesprávné montáži je - obzvlášť za následné škody - záruka vyloučena.

POZOR!Před instalací uzavřete hlavní přívod vody. Jinak hrozí nebezpečí zranění nebo věcných škod.

Připojení armatury

Upozornění: K připojení potřebujete otevřený klíč 30 mm a těsnící pásku.

Upozornění: Obalujte vždy díly, které šroubujete, vlhkým hadrem nebo umělohmotnými svorkami.

Zabráníte tím poškrábání.

Postupujte následovně:

Naviňte těsnící pásku na zdrsněné závitové díly (½" závit) S přípojek 1.
Upozornění: Těsnící páska není v obsahu dodávky.
NašroubujteS-přípojky 1 s utěsněnými závitovými díly do přípojek ve stěně.
Seřid'te našroubované S-přípojky 1 vodorovně na odstupu armatur.
□ Našroubujte rukou krytky 3 na S-připojky 1 až ke zdi.
Vložtetěsnění 4 do převlečných matic 5 a našroubujte těleso armatury 7 s převlečnými matkami 5 na S-přípojky 1.

nstalace príslušenství (hadice a hlavy sprchy)

Upozornění: Obalujte vždy díly, které šroubujete vlhkým hadrem nebo umělohmotnými svorkami. Zabráníte tím poškrábání.

Pevně přišroubujte sprchovou hadic 19 k přípojce sprchové hadice 6.
□ Upevněte sprchovací hlavici na hadici sprchy 19.

Montáž nástěnného držáku

Označte, kde mají být vyvrtány 2 otvory držáku sprchy 18.
Vyvrtejte 2 otvory vrtákem 1 14 " a nasad'te do otvorů hmoždinky.
Přišroubujte držák sprchy 18 šrouby ke zdi.

- Obsluha

Uvedení do provozu

Při prvním uvedením do provozu pečlivě zkontrolujte těsnost všech spojení a přípojek.

□ Zkontrolujte funkci armatury. Pohybujte pákou 11 do všech poloh.
□ Otevřete hlavní přívod vody.
Nadzvednutím a otáčením páky 11 doleva nebo doprava můžete regulovat proud vody a její teplotu.

Teplá voda:

Otočte páku 11 doleva.

Studená voda:

Otočte páku 11 doprava.

- Přepínač výtoku do vany a sprchy

Přepnutí z výtoku do vany na funkci sprchy provedete vytažením a zatlačením přestavovače 8.

Výtok do vany:

Zatlačte přestavovač dovnitř 8.

Funkce sprchy:

Vytáhněte přestavovač ven 8.

Upozornění: Pokud při aktivní funkci sprchy za- stavíte vodu, bude při dalším puštění vody provedeno přepnutí na výtok do vany.

- Údržba a čištění

Ošetřování a čištění armatury

Vezměte na vědomí, že sanitární armatury vyžadují zvláštní péči. Proto se říd'te následujícími pokyny:

V žádném případě nepoužívejte na čištění benzín, ředidla nebo agresivní čistící prostředky,

resp. tvrdé čistící kartáče, atd. Může dojít k poškození povrchu výrobku.

Po každém použití osušte armaturu hadrem, abyste zabránili tvoření vápenatých usazenin.
Čistěte výrobek vlhkým, měkkým hadrem, popřípadě spolu se slabým čistícím prostředkem.

Při nerespektování návodu k ošetřování se musí počítat s poškozením povrchu výrobku. Záruku nelze uplatnit.

• Výměna kartuše

Kartuše 16 je díl podléhající opotřebení, který je nutné, v závislosti na obsahu vápníku ve vodě resp. na jejím znečištění, vyměnit. Toto zjistíte, jestliže se dá pákou 11 jen těžko pohybovat. Novou kartuši 16 můžete dostat u uvedeného servisu.

Upozornění: K provedení výměny potřebujte otevřený klíč 27 mm nebo instalatérské kleště.

Při výměně kartuše 16 postupujte následovně:

□ Uzavřete hlavní přívod vody. Nechte zbytek vody odtéct.
Odstraňteplaketku 13 - při nastavení páky 11 do její nejvyšší polohy vytlačte plaketku 13 plochým předmětem z páky.

Upozornění: Tlačte plaketkuopatrně, mírným tlakem ven, abyste nepoškrábali povrch výrobku.

Povolte závrtný šroub s vnitřním šestihranem imbusovým klíčem 10 šroubováním proti směru hodinových ručiček.

POZOR! Nevyšroubujte závrtný šroub s vnitřním šestihranem 12 úplně. Povolte je jen tak, aby bylo možné snadno sundat páku 11.

Sejmětepáku 11.

Odšroubujte krycí kroužek kartuše 14, nepoužívejte k tomu kleště ani klíč. Jinak se může výrobek poškodit.

Povolte pod ním umístěný pojistný kroužek kartuše 15 instalačními kleštěmi nebo otevřeným klíčem 27 mm a vytáhněte kompletní kartuši 16 z tělesa armatury 7.

□ Nasad'te novou kartuši 16 do tělesa armatury 7.

Upozornění:Dávejte pozor na správnou polohu těsnění pod kartuší 16. Dávejte pozor, aby vedení zapadla do příslušných otvorů.

Opět namontujte všechny výše uvedené části. Utáhněte pojistný kroužek kartuše 15 kleštěmi nebo otevřeným klíčem 27 mm, přitom současně přidržujte armaturu tak, aby se neotáčela. Tím docílíte těsnosti a zajistíte, že lze pákou lehce pohybovat.

POZOR! Dejte pozor na správné umístění plaketky 13 značící teplou a studenou vodu. Správné umístění:

vlevo = červená (teplá voda), vpravo = modrá (studená voda).

- Odstranění do odpadu

Obal je výroben z ekologických materiálů, které můžete odstranit do odpadu u recyklačních sběren.

O možnostech odstranění vysloužilého výrobku do odpadu se informujte u správy Vaší obce nebo města.

Informace

• Kvalita vodovodní vody

Informujte se u Vašich místních úřadů o kvalitě vody ve Vaší obci nebo městě.

Zásadně platí pro pití vody z vodovodního potrubí:

■ Jestliže stála voda v potrubí déle než 4 hodiny, nechte ji před pitím nejdříve krátce odtéct. Nepoužívejte odstátou vodu k přípravě jídel a nápojů, obzvlášť ne pro kojence. Jinak může dojít ke zdravotním potížím. Čerstvá voda je, vytékající z potrubí, citelně chladnější než odstátá.

Nepoužívejte odstátou vodu z chromovaných potrubí na přípravu výživy nebo k mytí, jestliže jste alergičtí na nikl. Tato voda může obsahovat nikl a vyvolat alergické reakce.

Nepoužívejte pitnou vodu z olověného potrubí k přípravě kojenecké výživy nebo během

těhotenství na přípravu jídel. Potrubí předává olovo do pitné vody, které je pak pro kojence a malé děti obzvlášť zdravotně závadná.

- Záruka a servis

Výrobek byl vyroben s nejvyšší pečlivostí podle přísných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou.

Na tento artikl platí 5 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uscho-vejte si dobře originál pokladní stvrzenky. Tuto stvr-zenku budete potřebovat jako doklad o zakoupení.

Pokud se do 5 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám – dle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu.

Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla.

Zákaznický servis

Příjem zboží brána 3

DE-42349 Wuppertal

NĚMECKO

Tel. [phone]/432

(Cena za hovor podle tarifu pro pevnou telefonní síť Vašeho poskytovatele telefonních služeb)

Prosíme, při všech dotazech mějte připravenou pokladní stvrzenku a číslo artiklu, např. IAN 12345 jako doklad o zakoupení.
