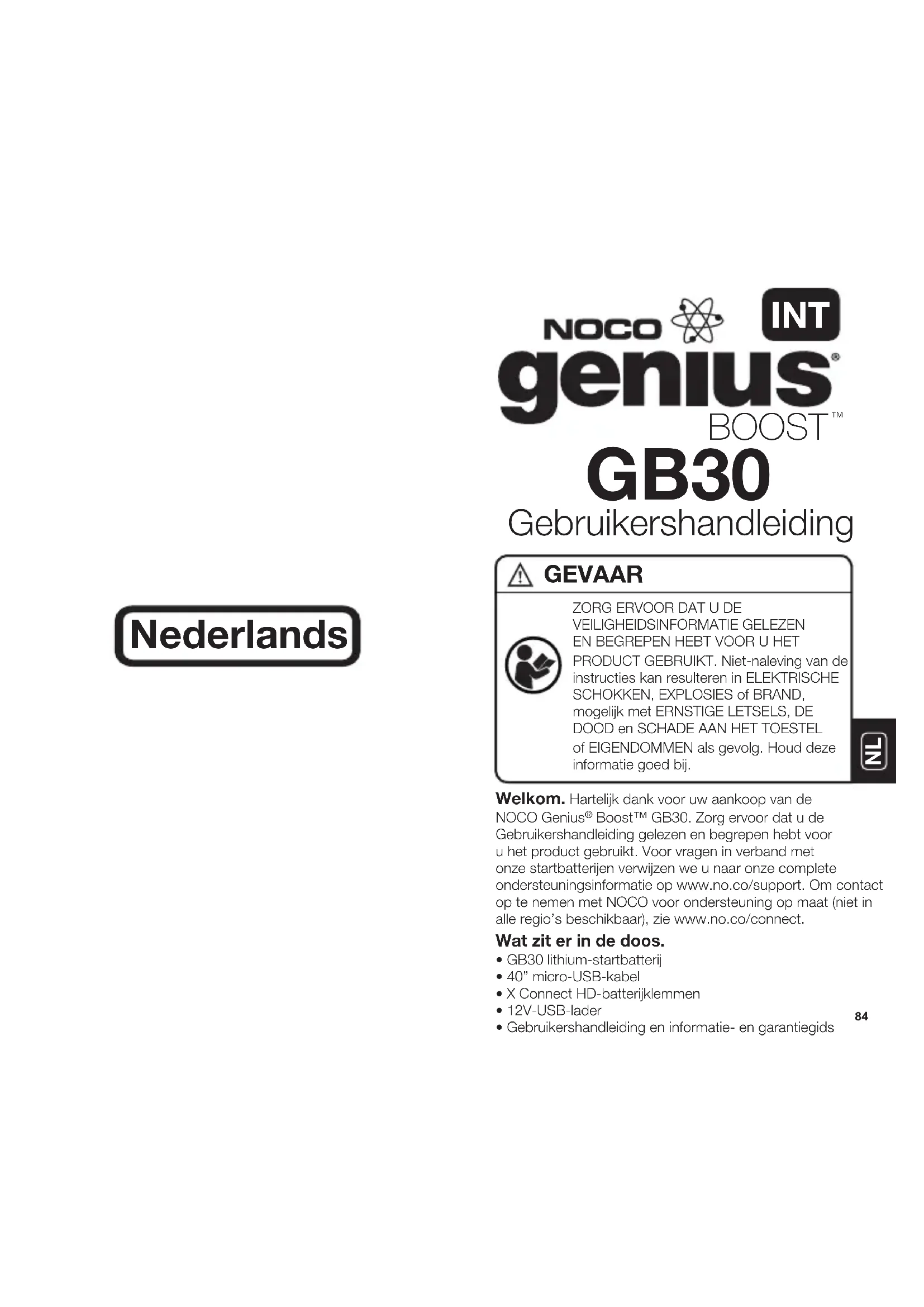

GEBRUIKSAANWIJZING Genius GB30 NOCO

Gebruikershandleiding

GEVAAR

ZORG ERVOOR DAT U DE VEILIGHEIDSINFORMATIE GELEZEN EN BEGREPEN HEBT VOOR U HET

PRODUCT GEBRUIKT. Niet-naleving van de instructies kan resulteren in ELEKTRISCHE SCHOKKEN, EXPLOSIES of BRAND, möglichk met ERNSTIGE LETSELS, DE DOOD en SCHADE AAN HET TOESTEL of EIGENDOMMEN als gevolg. Houd deze informatie goed bij.

Welkom. Hartelijk dank voor uw aankoop van de NOCO Genius® Boost™ GB30. Zorg ervoor dat u de Gebruikershandleiding gelezen en begrepen hebts voor u het product gebruikt. Voor vragen in verband met once startbatterijen verwijzen we u maar onze complete ondersteuningsinformatie op www.no.co/support. Om contact op te nemen met NOCO voor ondersteuning op maat (niet in alle regio's beschikbaar), zie www.no.co/connect.

Wat zit er in de doos.

• GB30 lithium-startbatterij
• 40" micro-USB-kabel
  X Connect HD-batterijklemmen
  12V-USB-lader
• Gebruikershandleiding en informatie- en garantieids

Contacting NOCO.

Phone: [phone]

Email: [e-mail]

Over de GB30. De NOCO Genius® Boost™ GB30 is een ultracompacte, draagbare lithium-startbatterij voor auto's, boten, motorfietsen, terreinvoertuigen, grasmaaiers, recreatievoertuigen, tractoren, vrachtwagens, enz. Dit is ongetwijfeld het veiligste toestel dat u ooit zult gebruiken. Het beschikt over vonkbestendige technologie en een bescherming gegen omkering van de polariteit. De GB30 kan de meeste voertuigen met enkele batterij onmiddelijk starten, en dat tot 20 koer met een enkele oplaadbeurt. De GB30 is ook uitgerust met een USB-batterijpakket en een led-zaklamp, waardoor het toestel zich opwerpt als de ultieme noodkit.

Aan de slag. De GB30 is bij levering deels opgeladen en要去 volledig worden opgeladen voor gebruik. Lees de gebruikershandleiding grondig door en zorg ervoor dat u alle specifieke voorzorgen en aanbevolen methodes voor het starten van voertuigen begrijpt. Controleer de spanning en samenstelling van de batterij in de gebruikershandleiding van uw batterij alvorens u dit product gebruikt. De GB30 mag alleen worden gebruikt om 12V-loodzuurbatterijen te starten.

Verbinden met de batterij.

Voor u het toestel met de batterij verbindt, dient u te controleren of het om een 12V-loodzuurbatterij gaat. De GB30 is Niet geschikt voor andere batterijtypes. Identificier de correcte polariteit van de batterijterminals op de batterij. De positieve batterijpool is doorgaans gemarkeeerd met de volgende letters of symbolen: POS, P, +. De negatieve batterijpool is doorgaans gemarkeeerd met de volgende letters of symbolen: NEG, N, +. Verbind de startbatterij net met de carburator, brandstofleidingen of dunne metalen onderdelen. Onderstaande instructies gelden voor negatif geaarde systemen (meest voorkomend). Als uw voertuig positief geaard is (heel uitzonderlijk), dient u onderstaande instructies in de omgekeerde volgorde toe te passen.

1.) Verbind de positieve (rode) HD-batterijklem met de positieve batterijpool (POS, P, +).
2.) Verbind de negatieve (zwarte) HD-batterijklem met de negatieve batterijpool (NEG, N, -) of het chassis van de wagen.
3.) Maak de klemmen na het starten los in de omgekeerde volgorde: verwijder eerst de negatieve klem (of de positieve in geval van positief geaarde systemen).

Starten.

1.) Controller de spanning en samenstelling van de batterij.
2.) Controller of de HD-batterijklemmen met de correcte batterijpolen verbonden zijn.
3.) Verbind de HD X Connector met de GB30.
4.) Zorg ervoor dat alle stroomgebruikers van het voertuig (koplampen, radio, airconditioning, enz.)uitgeschakeld zich alvorens het voertuig te proberen starten.
5.) Druk op de 'Power'-toets om het starten te beginnen. Alle leds zullen knipperen om aan te gehen dat ze allemaal correct werken. Als de startbatterij correct is verbonden met de voertuigbatterij, za de witte 'Boost'-led oplichten. Als de batterijklemmen fout় aangesloten, za de rode 'Error'-led oplichten. Draai de verbindingen om om deze fouitrecht te zetten. De witte 'Boost'-led Licht nu op. Als de witte Boost-led oplicht, is de GB30 maar om uw voertuig te starten.
6.) Probeer het voertuig te starten. De meeste voertuigen zullen onmiddelijk starten. Bij sommige voertuigen要去 de GB30 echter tot 30 seconden lang aangesloten zich voor het voertuig start. Als het voertuig Niet onmiddelijk start, wacht dan 20 tot 30 seconden en probeer het nogmaals. Probeer het voertuig nooit更是 dan vijf (5) koer na elkaar te starten binnen eenperiode van vijftien (15) minuten. Laat de GB30 vijftien (15) minutes rusten alvorens het voertuig opnieuw te proberen starten.

7.) Zodra u uw voertuig hebt gestart, kut u de batterijkleppen afkoppelen en de GB30 verwijderen.

Laagspanningsbatterijen en manuele override.

De GB30 mag enkel gebruikt worden om loodzuurbatterijen van 12V tot 2V te starten. Als de spanning van uw batterij lager ligt dan 2V, za de 'Boost'-led uitgeschakeld zijn. Dit wijst erop dat de GB30 geen batterij detecteert.

Voor het geval u een batterij van minder dan 2V要去 starten, is er een manuele bypass voorzien waarmee u de stand 'On' op de startbatterij kutn forceren.

OPGELET. WEES BIJZONDER VOORZICTIG WANNEER U DEZE MODUS GEBRUIKT. DEZE MODUS IS ENKEL GESCHIKT VOOR 12V-LOODZUURBATTERIJEN. ZOWEL DE VONKBESCHERMING ALS DE BESCHERMING TEGEN OMGEKEERDE POLARITEIT ZIJN UITGESCHAKELD. CONTROILER DE POLARITEIT VAN DE BATTERIJ NAUWGEZET ALVORENS DEZE MODUS TE GEBRUIKEN. ZORG ERVOOR DAT DE POSITIEVE EN NEGATIEVE BATTERIJKLEMMEN ELKAAR NIET RAKEN OF MET ELKAAR VERBONDEN WORDEN. ANDERS ZAL HET TOESTEL VONKEN PRODUCEREN. DEZE MODUS GEBRUIKT ERG VEEL ELEKTRICITEIT (TOT 400 AMP.), WAARDoor HET TOESTEL BIJ FOUTIEF GEBRUIK VONKEN EN EEN EXTREME HITTE KAN AFGEVEN. ALS U NIET ZEKER BENT DAT U DEZE MODUS MAG GEBRUIKEN, PROBEER HET DAN NIET EN GA BIJ EEN PROFESSIONAL TE RADE.

Alvorens de manuele override te gebruiken, dient u te controlleren of de HD-batterijklemmen met de correcte polen zijn verbonden en of de HD X Connect is aangesloten op de GB30. Om de manuele override te gebruiken, houdt u de toets 'Manual Override' (een rood icoon in de vorm van een uitroepingsteken in een rode cirkel) gedurende drie (3) seconden ingedrukt. De witte 'Boost'-led waar aan en weeeruit om aan te Geven dat u de manuele override correct hebt geactiveerd en dat het toestel maar is om uw voertuig te starten. Als de polariteit is omgekeerd, za de 'Error'-led oplichten en zal het toestel Niet werken.

OPGELET: SCHAKEL DE GB30 UIT ALVORENS DE BATTERIJKLEMMEN TE VERWIJDEREN. ZO VERZEKERT U UW EIGEN VEILIGHEID. ONDHoud DAT ZOWEL DE VONKBESCHERMING ALS DE BESCHERMING TEGEN OMGEKEERDE POLARITEIT UITGESCHAKELD ZIJN.

De meeste voertuigen zullen onmiddelijk starten. Bij sommige voertuigen要去 de GB30 echter tot 30 seconden lang aangesloten zijn voor ze starten. Als het voertuig Niet onmiddelijk start, wacht dan 20 tot 30 seconden en probeer het nogmaals. Probeer het voertuig nooit更是 dan vrij (5) koer na elkaar te starten binnen eenperiode van vijftien (15) minutes. Laat de GB30 vijftien (15) minutes rusten alvorens het voertuig opnieuw te proberen starten.

Informatie over de ledlampjes van het laadniveau.

De GB30 heeft vier (4) ledlampjes die het laadniveau aangeven: 25% 50% 75% en 100% .Deze laadleds geven de laadtoestand van de interne batterij aan. Zie verder.

LED Uitleg
25% Rood ledlampje 25% 50% 75% 100%	De laad-led 25% blijft rood branden wanner de interne batterij minder dan 25% is opgeladen.
50% Rood ledlampje 25% 50% 75% 100%	De laadled 50% blijft rood branden wanner de interne batterij minder dan 50% is opgeladen.
75% Geel ledlampje 25% 50% 75% 100%	De laadled 75% blijft geel branden wanner de interne batterij minder dan 75% is opgeladen.
100% Groen ledlampje 25% 50% 75% 100%	De laadled 100% blijft groen branden wanner de interne batterij volledig is opgeladen. Er lichten geen andere leds op.

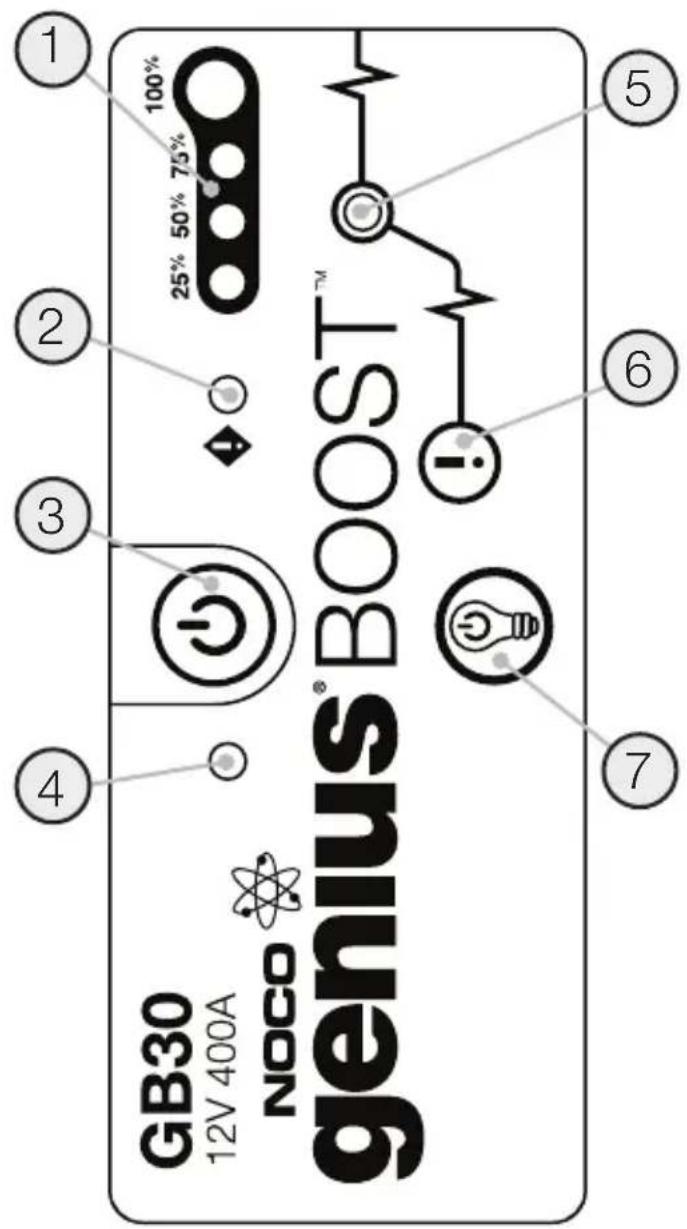

Gebruikersinterface.

1. Laadniveau interne batterij

Geeft het laadiveau van de interne batterij aan.

2. Error-led

Licht rood op wanner omgekeerde polariteit worden gedetecteerd of knippert wanner de interne batterij te warm worden.

3. Power-knop

Druk op deze toets om het toestel in ofuit te schakelen.

4. Power-led

Licht wit op wonneer het toestel aan staat.

5. Boost-led

Licht wit op wanner de Boost-functie actief is. Als het toestel correct is verbonden met een batterij, detecteert de GB30 automatisch de batterij en gaat hij over maar de Boost-modus (led knippert wit wanner de manuele override actief is).

6. Toets 'Manual override'

Houdytheotoetsdrie secondengedruktomde modus teactiveren.

WAARSCHUWING: Schakelt de veiligheidsbescherming uit en forceert de Boost-modus manueel. Mag alleen gebruikt worden wanneer de spanning van de batterij te laag is om te worden gedetecteerd.

7. Toets 'Light Mode'

Schakelt door de zeven Lichtmodi van de ultrafelle ledlamp: 100% > 50% > 10% > SOS > Knipperen > Stroboscoop > Uit

Tijdens het opladen van de GB30

LED	Uitleg
25% Rood ledlampje 25% 50% 75% 100%	De laadled 25% zal langzaam pulseren wanner de batterij minder dan 25% is opgeladen. Wanner de batterij 25% is opgeladen, blijft de rode laadled continu branden.
50% Rood ledlampje 25% 50% 75% 100%	De laadled 50% zal langzaam pulseren wanner de batterij minder dan 50% is opgeladen. Wanner de batterij 50% is opgeladen, blijft de rode laadled continu branden.
75% Geel ledlampje 25% 50% 75% 100%	De laadled 75% zal langzaam pulseren wanner de batterij minder dan 75% is opgeladen. Wanner de batterij 75% is opgeladen, blijft de gele laadled continu branden.
100% Groen ledlampje 25% 50% 75% 100%	De laadled 100% zal langzaam pulseren wanner de batterij minder dan 100% is opgeladen. Wanner de batterij volledig is opgeladen, blijft de groene laadled continu branden en worden de laadleds 25%, 50% en 75% uitgeschakeld.

Foutmeldingen begrijpen.

De GB30 geeft fouten aan wanner er spreke is van omgekeerde polariteit en heeft ook batterijdetectietechnologie die kan voorkomen dat de Boost-modus worden ingeschakeld in het geval van een laag laadiveau. Wanner een van deze omstandigheden aanwezig is, gebeurt het volgende:

Fout Reden	Oplossing
Error-led Brandt rood	Omgekeerde polariteit/Keer de batterijverbindingenom.

Fout Reden	Oplossing
Error-led Knippert rood Met correct aangesloten kabels	De interne batterij is te warm/Laat het toestel afkoelen. breng het toestel in een koelere omgeving.
Boost-led gaat nicht branden. Met correct aangesloten kabels	Verbonden batterij is minder dan 2V/Schakel alle stroomafnemers uit of gebruik de manuele override.

De GB30 opladen.

Verbind de GB30 met behulp van de meegeleverde USB-laadkabel met de USB IN-poort. Hij kan worden opgeladen op elke USB-poort, zoals een AC-adapter, autolader, laptop, enz. De USB IN-poort heeft een stroomsterkte van 2,1 ampere om een voilige en efficiente opleading van de interne lithiumbatterij te verzekeren.

Laadtijden.

De tijd om een GB30 op te laden verschit naargelang het laadniveau en de gebruike stroombron. De werkelijkke resultaten können ook variieren naargelang de toestand van de batterij.

Rating USB-lader
.5A	1A	2A
Tijd	12Uur	6Uur	3Uur

USB-toestellen opladen.

U kurz nagenoeg elk USB-toestel (smartphones, enz.) opladen. Verbind de meegeleverde USB-iaadkabel met de USB OUT-poort en met uw USB-toestel.

Het aantal keren dat u een USB-toestel kutn opladen, varieert naargelang het toestel. Voor de herlaadtijden

kunt u contact opnemen met de fabrikant van uw toestel.

Led-knipperlicht.

De GB30 heeft een geintegreerde, ultrafelle led-zaklamp met zeven (7) verschillende Lichtmodi, die de prestaties en levensduur beinvloeden: 100% , 50% , 10% , SOS, Knipperen, Stroboscoop en Uit.

Om de zaklamp in en uit te schakelen, gebruikt u de Powertoets met het lampicoon. Druk een keer om de zaklamp in te schakelen met een helderheid van 100% ,een tweedekeer voor 50% Licht (binnen de drie seconden), nog eens voor 10% Licht (binnen de drie seconden), nog eens voor de stand SOS (binnen de drie seconden), nog eens voor de stand Knipperen (binnen de drie seconden), nog eens voor de stand Stroboscoop (binnen de drie seconden) en nog eens om ze uit te schakelen. Als er binnen de drie seconden geen Lichtmodus worden gekozen, blijft het lampje branden in de huidige modus. Wanner u nog eens op de toets drukt, schakelt u de lamp uit.

Naargelang de gekozen modus heeft de GB30 diverse vermogensniveauaus en gebruikstijden. Wanner u een lager vermogensniveauau selekteert, gaat de batterij langer mee en blijft de GB30 langer branden.

Modi:

100% > 50% > 10% > SOS > Knipperen > Stroboscoop > Uit

Automatische uitschakeling om energia te besparen.

De GB30 heeft een ingebouwde energiebesparingsfunctie die de eenheid automatisch uitschakelt na 7uur. Wilt u het toestel toch verder blijven gebruiken, schakelt u het gewoon opnieuw in.

Technische specificaties.

Interne batterij:	Lithium Ion
Maximale stroomsterkte:	400A
Startstroomsterkte:	200A
Bedrijftemperatuar:	-30°C to +50°C
Laadtemperatuar:	0°C to +40°C
Opslagtemperatuar:	-20°C to +50°C (Gem. temp.)
Micro-USB (ingang):	5V, 2.1A
USB (uitgang):	5V, 2.1A
Bescherming van de behuizing:	IP65 (Met gesloten poorten)
Koeling:	Natuurlijke convectie
Afmetingen (I x b x h):	6.7 x 3.2 x 1.7 Duim
Gewicht:	2.1 Pond
