РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Genius GB30 NOCO

Здравствуйте. Благодарим за покупку NOCO Genius® Boost™ GB30. Прочитайте и усвойте данную Инструкцию перед эксплуатацией продукта. При возникновении вопросов относительно нашего пускового устройства, ознакомьтесь с нашей всесторонней информацией техподдержки на www.no.co/support. Реквизиты для связи с NOCO для персонализированной поддержки (доступна не во всех географических областях) вы найдёте на www.no.co/connect.В коробке.• Литиевое пусковое устройство GB30• 40-дюймовый микро USB-кабель• X HD зажимные соединители для аккумулятора• 12V зарядное устройство USB• Памятка пользователю, Справочная информация и Гарантия руководство пользователя ПЕРЕД ЭКСПЛУАТАЦИЕЙ ПРОЧИТАЙТЕ И УСВОЙТЕ ИНФОРМАЦИЮ ПО БЕЗОПАСНОМУ ПОЛЬЗОВАНИЮ ПРОДУКТОМ. Невыполнение этих инструкций по безопасности может привести к УДАРУ ЭЛЕКТРОТОКОМ, ВЗРЫВУ, ПОЖАРУ, вызывающим СЕРЬЁЗНЫЕ ТРАВМЫ, СМЕРТЬ, ПОВРЕЖДЕНИЕ ПРИБОРА или ИМУЩЕСТВА. Не выбрасывайте этот буклет.

Контакты NOCO. О GB30. NOCO Genius® Boost™ GB30 – это супер компактное и портативное пусковое устройство для автомобилей, лодок, мотоциклов, квадрациклов, газонокосилок, автофургонов, тракторов, грузовых автомобилей и др. Продукт отличается безопасностью при использовании. Предусматривают технологию искрозащищённости и защиту от неправильной полярности. The GB30 может мгновенно запустить большинство одноаккумуляторных средств, до 20 раз за один заряд. GB30 также оснащён аккумуляторной батареей с USB и светодиодным фонарём, что делает его потрясающим набором для аварийной ситуации. Начало работы. GB30 предлагается частично заряженным и должен быть полностью заряжён перед использованием. Внимательно прочитайте и уясните руководство по эксплуатации, конкретные меры предосторожности и рекомендуемые методы запуска автомобиля. Обязательно определите напряжение и химический состав аккумулятора, изучив перед использованием этого продукта инструкцию по эксплуатации. GB30 предназначен только для 12-вольтовых свинцово-кислотных аккумуляторов. Присоединение к аккумулятору. Перед подключением к аккумулятору убедитесь, что это 12-вольтовый свинцово-кислотный аккумулятор. GB30 не подходит к другим видам аккумуляторов. Правильно определите полярность полюсных штырей. Положительный полюсный штырь обычно обозначен этими буквами или символами (POS,P,+). Отрицательный полюсный штырь обычно обозначен этими буквами или символами (NEG,N,-). Не соединяйте с карбюратором, топливопроводами или тонкими частями из листового металла. Ниже даны инструкции для системы с заземлением отрицательного полюса (наиболее часто встречающаяся). Если ваш автомобиль имеет систему с заземлением положительного полюса (очень редко), используйте приведённую ниже инструкцию наоборот. 1.) Подключите положительный (красный) HD зажим аккумулятора к позитивному зажиму аккумулятора (POS,P,+). 2.) Подключите негативный (чёрный) зажим к негативному зажиму аккумулятора (NEG,N,-) или автомобильному шасси. 3.) При отключении, отключайте в обратном порядке, сначала снимая элементы с негативным полюсом (или с позитивным при работе с системой заземления положительного полюса).

1.) Проверьте напряжение и химический состав аккумулятора. 2.) Убедитесь, что HD зажимы аккумулятора правильно подключены в соотвествии с полярностью клемм. 3.) Присоедините разъём HD X к GB30. 4.) Убедитесь, что все силовые нагрузки автомобиля (фары, радио, кондиционер и т. п.) выключены перед попыткой запустить двигатель. 5.) Нажмите кнопку питания, чтобы начать запуск двигателя. Все светодиоды замигают, обозначая свою исправность. Если вы правильно подключились с аккумулятору, загорится белый светодиод. Если зажимы аккумулятора перепутаны, загорится красный светодиод ошибки. Поменяйте соединение, чтобы исправить ошибку, после этого загорится белый светодиод. Когда загорится белый светодиод, GB30 готов запустить двигатель вашего транспортного

6.) Попробуйте завести транпортное средство. Большинство транспортных средств заведётся немедленно. Некоторые транспортные средства могут требовать подключения GB30 до 30 секунд перед тем, как завестись. Если транспортное средство не завелось немедленно, подождите 20-30 секунд и повторите попытку. Не пытайтесь предпринять более пяти (5) запусков подряд в течение пятнадцати (15) минут. Оставьте GB30 в состоянии покоя на пятнадцать (15) минут перед повторной попыткой запуска двигателя транспортного средства.

Email: Почтовый адрес:112

ВНИМАНИЕ: ВЫКЛЮЧИТЕ GB30 “OFF” ПЕРЕД ОТСОЕДИНЕНИЕМ АККУМУЛЯТОРНЫХ ЗАЖИМОВ. ЭТО ОБЕСПЕЧИТ ВАШУ БЕЗОПАСНОСТЬ. ПОМНИТЕ, ЧТО В ЭТОМ РЕЖИМЕ ОТКЛЮЧЕНЫ ФУНКЦИИ ИСКРОЗАЩИЩЁННОСТИ И ЗАЩИТЫ ОТ ОБРАТНОЙ ПОЛЯРНОСТИ. Большинство транспортных средств заведётся немедленно. Некоторые транспортные средства могут требовать подключения GB30 до 30 секунд перед тем, как завестись. Если транспортное средство не завелось немедленно, подождите 20-30 секунд и повторите попытку. Не пытайтесь предпринять более пяти (5) запусков подряд в течение пятнадцати (15) минут. Оставьте GB30 в состоянии покоя на (15) минут перед повторной попыткой запуска двигателя транспортного

Понимание зарядных светодиодов. GB30 имеет четыре (4) индикатора заряда: 25%, 50%, 75% и 100%. Эти индикаторы отмечают состояние зарядки (SOC) встроенной батареи. См. ниже: 7.) Как только вы запустили транспортное средство, отсоедините зажимы аккумулятора и отключите GB30. Аккумуляторы низкого напряжения и ручное

GB30 предназначен для запуска свинцово-кислотных аккумуляторов напряжением от 12V до 2V. При напряжении менее 2V светодиод Boost будет “O”. Это значит, что GB30 не может обнаружить аккумулятор. Если вам нужно запустить аккумулятор напряжением менее 2-х вольт, для этого существует функция Manual Override (ручное управление), позволяющая принудительно включить “On” для функии запуска. ВНИМАНИЕ. ИСПОЛЬЗУЙТЕ ЭТОТ РЕЖИМ С ПОВЫШЕННОЙ ПРЕДОСТОРОЖНОСТЬЮ. ЭТОТ РЕЖИМ ПРЕДНАЗНАЧЕН ТОЛЬКО ДЛЯ 12-ВОЛЬТОВЫХ СВИНЦОВО-КИСЛОТНЫХ АККУМУЛЯТОРОВ. В ЭТОМ РЕЖИМЕ ОТКЛЮЧЕНЫ ФУНКЦИИ ИСКРОЗАЩИЩЁННОСТИ И ЗАЩИТЫ ОТ ОБРАТНОЙ ПОЛЯРНОСТИ. ОБРАТИТЕ САМОЕ ПРИСТАЛЬНОЕ ВНИМАНИЕ НА ПОЛЯРНОСТЬ АККУМУЛЯТОРА ПЕРЕД ИСПОЛЬЗОВАНИЕМ ЭТОГО РЕЖИМА. НЕ ДОПУСКАЙТЕ СОПРИКОСНОВЕНИЯ ИЛИ ПРИСОЕДИНЕНИЯ ПОЗИТИВНЫХ И НЕГАТИВНЫХ ЗАЖИМОВ, ТАК КАК ПРОДУКТ НАЧНЁТ ВЫБРАСЫВАТЬ ИСКРЫ. ЭТОТ РЕЖИМ ИСПОЛЬЗУЕТ ОЧЕНЬ ВЫСОКИЙ ТОК (ДО 400 АМПЕРОВ), ЧТО МОЖЕТ ВЫЗВАТЬ ВЫБРАСЫВАНИЕ ИСКР И повышенное нагревание ПРИ НЕДОЛЖНОМ ИСПОЛЬЗОВАНИИ. ЕСЛИ ВЫ НЕ УВЕРЕНЫ В ПРИМЕНЕНИИ ЭТОГО РЕЖИМА, НЕ ПРЕДПРИНИМАЙТЕ ПОПЫТОК ЕГО ИСПОЛЬЗОВАНИЯ И ОБРАТИТЕСЬ ЗА ПРОФЕССИОНАЛЬНОЙ

Перед применением функции ручного управления убедитесь, что зажимы HD присоединены к аккумулятору в правильной полярности, и HD X Connect присоединён к GB300. Для использования функции ручного управления, нажмите кнопку Manual Override (красный восклицательный знак в красном кружке) и удерживайте три (3) секунды. Белый светодиод замигает “On” и “O”, сообщая, что вы успешно включили режим ручного управления и готовы запустить транспортное средство. При подключении в обратной полярности, загорится красный светодиод, и устройство не будет работать. Светодиодный

25% Красный светодиод Индикатор заряда 25% будет устойчиво гореть красным, когда встроенный аккумулятор заряжён менее, чем на 25%. 50% Красный светодиод 75% Жёлтый индикатор Индикатор заряда 50% будет устойчиво гореть красным, когда встроенный аккумулятор заряжён менее, чем на 50%. Индикатор заряда 75% будет устойчиво гореть жёлтым, когда встроенный аккумулятор заряжён менее, чем на 75%. Индикатор заряда 100% будет устойчиво гореть зелёным, когда встроенный аккумулятор полностью заряжён. Други индикаторы гореть

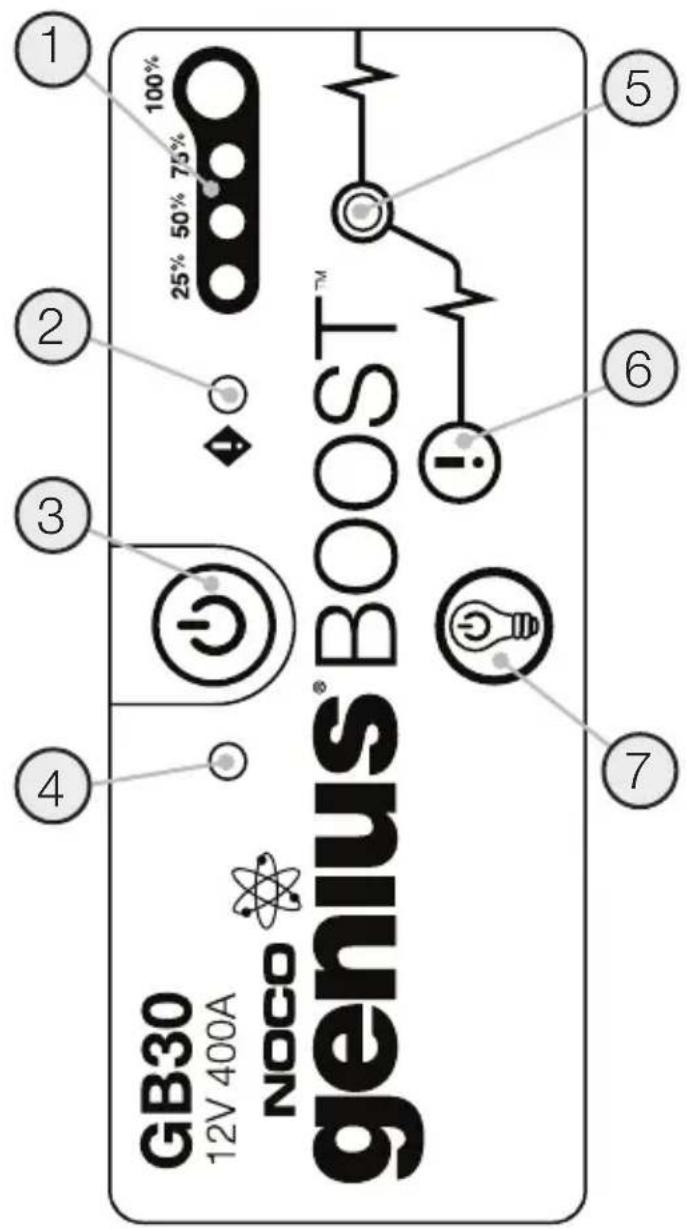

Пользовательский интерфейс.

1. Уровень встроенного аккумулятора

Отмечает уровень заряда встроенного аккумулятора.

Загорается красным, если обнаружена обратная полярность, или мигает “On” и “O” при чрезмерном повышении встроенного аккумулятора.

Нажать, чтобы включитьи выключить.

4. Индикатор питания

Горит белым, когда продукт включён.

5. Индикатор форсирования Boost

Горит белым, когда активировано форсирование. Если устройство правильно подключено к аккумулятору, GB30 автоматически обнаружит аккумулятор и войдёт в режим форсирования (светодиод мигает белым в режиме ручного управления).

6. Кнопка ручного управления

Для включения нажмите и удерживайте три (3) секунды. ВНИМАНИЕ: Отключает защиту и вручную включает режим форсирования. Используется, только если напряжение аккумулятора является слишком низким, чтобы обраружить его.

7. Кнопка режима света

Подключает ультра яркий светодиод через 7 режимов света: 100% > 50% > 10% > SOS > Blink > Strobe >O116

Зарядка GB30. Присоедините GB30 к USB-порту, используя USB-кабель. Его можно подзарядить от любого действующего порта, например АС-адаптера, автомобильного зарядного устройства, ноутбука и др. Мощность порта USB IN оценивается в 2,1 ампреа, чтобы обеспечить безопасную и эффективную зарядку встроенного литиевого аккумулятора. Время зарядки. Скорость зарядки GB30 может варьироваться в зависимости от уровня разряда и используемого источника питания. Фактический результат может отличаться в зависимости от состояния аккумулятора. YЗарядка USB-устройства. Вы можете подзарядить фактически любое USB- устройство, например смартфон. Подсоедините USB-кабель к выходному USB-порту и подключите USB-устройство. При подзарядке GB30. Понимание состояний ошибки. GB30 отобразит состояние ошибки при обратной полярности, а также предусматривает технологию обнаружения аккумулятора, которая может предотвратить режим форсирования при низком уровне аккумулятора. При наличии одного из указанных состояний ошибки случится следующее: Индикатор заряда 25% будет медленно мигать “On” и “O”, если аккумулятор заряжен менее чем на 25%. Как только заряд аккумулятора достигнет 25%, красный индикатор будет гореть устойчиво и постоянно. Индикатор заряда 50% будет медленно мигать “On” и “O”, если аккумулятор заряжен менее чем на 50%. Как только заряд аккумулятора достигнет 50%, красный индикатор заряда будет гореть устойчиво и

Индикатор заряда 75% будет медленно мигать “On” и “O”, если аккумулятор заряжен менее чем на 75%. Как только заряд аккумулятора достигнет 75%, жёлтый индикатор заряда будет гореть устойчиво и

Индикатор заряда 100% будет медленно мигать “On” и “O”, если аккумулятор заряжен менее чем на 100%. Как только аккумулятор полностью заряжен, зелёный индикатор будет гореть устойчиво и постоянно, а индикаторы 25%, 50% и 75% будут выключены. Ошибка Причина/Решение Индикатор ошибки

Обратная полярность/ Поменяйте соединения аккумулятора. Ошибка Причина/Решение Индикатор ошибки Мигающий красный если кабели присоединены

Встроенный аккумулятор

Дайте устройству остыть. Перенесите устройство в более прохладное место.

Определение зарядки USB 12час .5A 6час

Не загорается свет режима форсирования Boost если кабели присоединены

Напряжение подключённого аккумулятора ниже 2-х вольт Удалите все источники нагрузки и повторите попытку или воспользуйтесь режимом ручного

Технические данные. Количество зарядок USB-устройства зависит от вида устройства. Чтобы узнать время подзарядки, свяжитесь с производителем устройства. Светодиодный фонарь. GB30 оборудован встроенным ультра-ярким светодиодным фонарём. Он имеет семь (7) режимов света, влияющих на интенсивность и продолжительность: 100%, 50%, 10%, SOS, Blink, Strobe и O Чтобы включить и выключить фонарь, используйте кнопку питания с изображением лампочки. Нажмите один раз, чтобы включить фонарь на 100-процентную мощность, ещё раз – на 50-процентную мощность (в течение 3-х секунд), и ещё раз для 10-процентрой мощности (в течение 3-х секунд), ещё раз для режима SOS (в течение 3-х секунд), ещё раз для мигающего режима (в течение 3-х секунд), ещё раз для режима строб (в течение 3-х секунд) и ещё раз, чтобы выключить. Если световой режим не был выбран в течение 3-х секунд, фонарь будет оставаться включённым в текущем световом режиме, а следующее нажатие выключит его. В зависимости от выбранного режима GB30 будет работать на разном уровне интенсивности и продолжительности. Выбор более низкой мощности при продолжительном использовании GB30 продлит срок эксплуатации аккумулятора.

100% > 50% > 10% > SOS > Blink > Strobe >O Энергосберегающее автоматическое отключение. GB30 имеет встроенную функцию энергосбережения, которая автоматически отключит устройство через 7 часов. Чтобы продолжить использование, просто включите устройство опять. Уровень встроенного аккумулятора: Номинал пика тока: Номинал стартового тока: Рабочая температура: Температуры зарядки: Температура хранения: Микро- USB (входной): USB (выход): Защитный корпус: Охлаждение: Габаритные размеры (Д x Ш x В):

Литий-ионный 400A 200A -30°C to +50°C 0ºC to +40ºC -20ºC to +50ºC (Средняя Температура) 5V, 2.1A 5V, 2.1A IP65 (с закрытыми портами) Естественная конвекция
