使用説明書 Genius GB30 NOCO

Boost をお買い求めいただきありがとうございます。本製品操作前に必ず全ての安全情報に目を通し理解してください。弊社のジャンプスタータについてご質問がある場合、弊社の総合的なサポートに関する情報を www.no.co/supportでご確認ください。 個人サポート（一部地域を除く）はwww.no.co/connectをご参照ください。

• GB30リチウムジャンプスタータ• 40インチマイクロUSBケーブル• XコネクトHDバッテリクランプ• 12V USB充電器• ユーザーガイドならびに案内書および保証本製品使用前に必ず全ての安全情報に目を通し理解してください。本安全の手引きに従わなかった場合、重傷、死亡または製品の故障につながる電気ショック、爆発、火事を引き起こす可能性があります。本情報は破棄しないでください。

GB30 日本の74 NOCO社に連絡する GB30について NOCO社製Genius

GB30 は、非常に小さく持ち運び可能なリチウムイオ ンジャンプスタータで、車、ボート、モーターバイ ク 、A T V 、芝 刈 り 機 、 RV、トラクタ、トラック等 のさま ざまな用途にお使いいただけます。どなたさまにも 安全に使用できます。本製品の特徴として、火花防 止技術とリバースバッテリ保護があります。GB30 は、単バッテリ機器であれば1回の充電で20回まで 即座にジャンプスタートが可能です。また、GB30は 非常用キットとしてUSBバッテリパックおよびLED フラッシュライトを備えています。 使用を開始する 箱から出した時点で、GB30の充 電はまだ完了しておりませんので、使用前に必ず完 全に充電を行ってください。使用者マニュアルの「使 用上の注意」および「ジャンプスタートにおける推奨 使用方法」に関する項目を熟読し、十分に理解して ください。本製品の使用前に、バッテリの使用者マ ニュアルを参照し、バッテリの電圧およびケミストリ を決定してください。GB30は12V鉛酸バッテリに

バッテリに 接 続 する バッテリに接続する前に、お持 ちのバッテリが12V鉛 酸バッテリであることを確 認 してください。GB30は、他のタイプのバッテリには 適していません。バッテリ端子の正しい極を特定し ます。通常、＋端子の場合、「POS」 、「 P」、「＋」等で 表記され、－端子は「NEG」 、「 N」、「－」等と表記され ています。キャブレター、燃料ライン、または薄い板 金部品への接続を行わないでください。以下の手順 は、（最も一般的な）マイナスアースシステムのため のものです。あなたの車が、プラスアースシステム（ 非常にまれ）であれば、逆の順序で、以下の手順に

1）プ ラ ス（ POS、P、＋）バッテリ端子にプラス（赤） バッテリクランプを接 続します。 2）マ イ ナ ス（ NEG、N、－）バッテリ端子や車両 のシャーシにマイナス（黒）バッテリクランプを

3）バッテリ充電器を外す際は、逆の順序でマイ ナスを先に取り外します（またはプラスアース システム場合はプラスが先）。

1.)バッテリの電圧およびケミストリを確認し

2.)バッテリクランプがバッテリ端子の正しい極 に接続されていることを確認します。 3.) HD XコネクタをGB30に接続します。 4.)車両のジャンプスタートを開始する前に、す べての電力負荷（ヘッドライト、ラジオ、冷暖房 等）がオフになっていることを確認します。 5.)ジャンプスタートを開始するには電源ボタ ンを押下してください。すべてのLEDが点灯 し、LEDが すべて正しく作動していることを示 します。バッテリへの接続が正常に行われてい る 場 合 、白 色 LEDが点 灯します。バッテリクラン プが逆に接続されている場合は、エラーを示 す赤色LEDが点灯します。正しく再接続を行う と白色LEDが点灯します。GB30が車両のジャ ンプスタートを行う準備が整うと、白色LEDが

6.)車両のスタートを行います。ほとんどの車両 は即座にスタートしますが、スタート前に30秒 までの接続を必要とする車両もあります。車両 が直ちにスタートしない場合、20～30秒待っ た後改めて操作を行ってください。15分以内に 5回以上続けてジャンプスタートの操作を行わ ないでください。再度ジャンプスタートの操作 を行う前に、15分静止させてください。 7.)車両がスタートした後、バッテリクランプを

Email: 住 所：76 ほとんどの車両は即座にスタートしますが、 スタート前に30秒までの接続を必要とする車 両もあります。車両が直ちにスタートしない場 合、20～30秒待った後改めて操作を行ってく ださい。15分以内に5回以上続けてジャンプス タートの操作を行わないでください。再度ジャ ンプスタートの操作を行う前に、15分静止させ

充電LEDについて GB30には4種類の充電LED（25％、50％、75 ％および100％）があります。これらの充電LED は内部バッテリの充電状況を示します。以下を

抜去し、GB30を取り外してください。 低電圧バッテリおよび手動オーバーライド GB30は、2V～12Vの鉛酸バッテリのジャンプス タートを目的に設計されています。お持ちのバッ

テリが 2V未満の場合、LEDが「オフ」になり、GB30

によるバッテリの検出が不可能であることを示し

2V未満のバッテリをジャンプスタートする必要があ る場合、手動オーバーライドをご利用いただけま す。この機能では、強制的にジャンプスタートを「オ ン」にすることが可能です。

本モードを使用する際は細心の注意を払ってくだ さい。本来、本モードは12V鉛酸バッテリのみに使 用できるものです。火花防止および逆極性保護の機 能はご利用いただけません。本モード使用前にバ ッテリの極性について十分に注意をしてください。 バッテリクランプの＋端子および－端子の接触・接 続を行った場合、火花が生じます。本モードは非常 に高い電流（400アンペアまで）を使用し、正しく使 用されない場合、高温になる可能性があります。本 モードの使用について不明な点がある場合、無理 に使用せず専門家の助言を得てください。 手動オーバーライドをご利用いただく前に、HDバ ッテリクランプがバッテリ端子に正しく接続されて いること、およびHD X ConnectがGB30に 正しく接 続されていることを確認してください。手動オーバ ーライドを使用するには、手動オーバーライドボタ ン（赤丸の中に赤色「！」マークのアイコン）を3秒間 長押しします。正しく手動オーバーライドモードが 選択されると、「オン」と「オフ」に白色LEDが点滅し ます。逆極に接続されている場合、赤色LEDが点灯 し機器は作動しません。 注 意： バッテリクランプを取り外す前にGB30の電 源を「オフ」にしてください。これにより、使用者の 安全を保証します。火花防止および逆極性保護の 機能はご利用いただけないことを念頭に置いてく

25% 赤色 LED バッテリが 25％未満で充電されたと きに、赤色の充電LEDが点灯します。 50% 赤色 LED 75% 黄色 LED バッテリが 50％未満で充電されたと きに、赤色の充電LEDが点灯します。 バッテリが 75％未満で充電されたと き、黄色の充電LEDが点灯します

バッテリが完全に充電されると、緑色 充電LEDが点灯し、他のLEDは点灯し

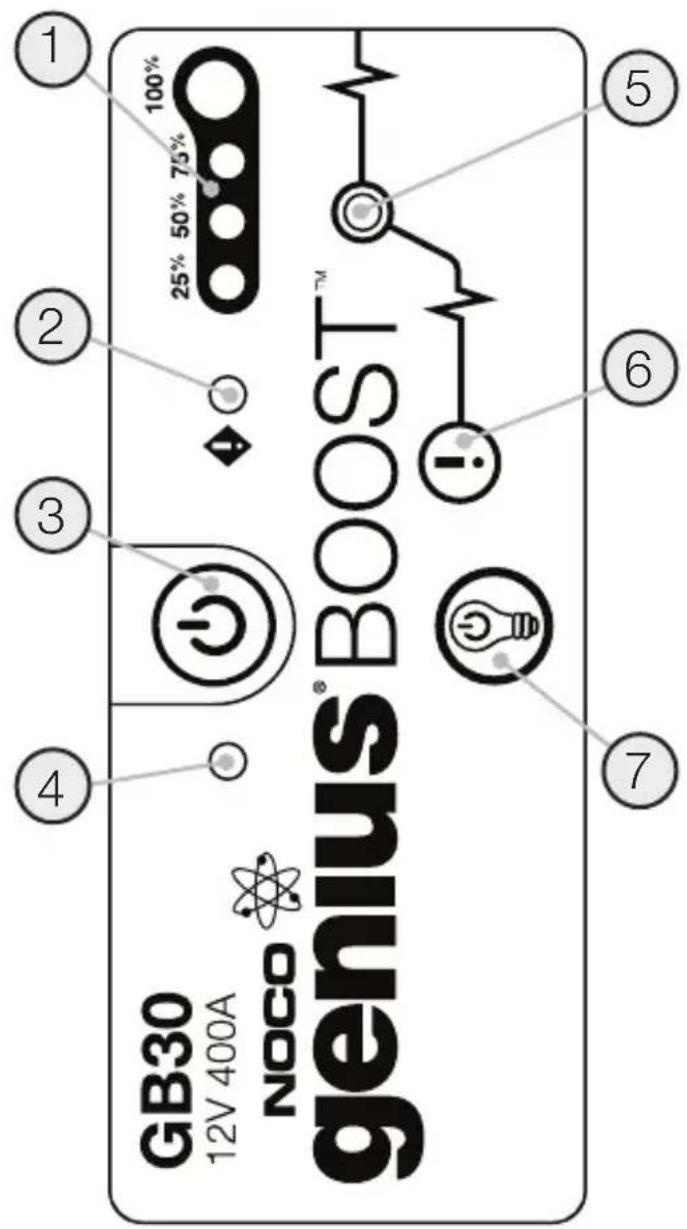

ユーザーインターフェース 1.内 部 バッテリレ ベル 内部バッテリの充電レベルを示します。 2.エラーLED 逆極が検出された場合赤色に点灯します。ま たは、内部バッテリ温度が過度に高い場合、「 オン」と「オフ」に点滅します。

ユニットを「オン」「オフ」させる際に押下しま

ユニットが「オン」の場合に白色LEDが点灯し

ブーストがアクティブの際に点灯します。ユニット がバッテリに正しく接続されると、GB30は自動的 にバッテリを検出しブーストモードに入ります（ 手動オーバーライドがアクティブになっている場 合は白色に点滅します）。 6.マニュアルオー バ ーライドボタン 使用するには、3秒間長押ししてください。 警告：安全保護が使用不可能になり、手動で強制 的 にブ ーストが「オン」になります。バッテリが 低く 検出できない場合にのみ使用してください。 7.ライトモ ード ボ タン 7種類のライトモードで非常に明るいLEDが切り 替わります。100％＞50％＞10％＞SOS＞点滅 ＞ストロボ＞オフ80 GB30の充電 付属のUSB充電ケーブルを使用してUSBインポ ートに GB30を接続する。ACアダプタ、車載充電 器、ノートパソコン等と同様にUSBポートからの 充電が可能です。2.1アンペアのUSBイン ポ ートは 内部リチウムバッテリの充電に対して安全かつ効 率的であると保証されています。

GB30の再充電時間は、放電の程度および使用す る電源によって異なります。実際の結果はバッテ リの状態によってさまざまです。 USBデバイスの充電 ス マ ートフォン のような USBデバイスの再充電が 可能です。付属のUSB充電ケーブルをUSBアウト ポ ートおよ び USBデバイスに接続します。 USBデバイスの充電可能回数はそのデバイスに よって異なります。充電時間については、デバイス の製造業者にお問い合わせください。 GB30の再充電時

逆極性がある場合、また、バッテリが検出されず低 バッテリに対するブーストモードが使用できない場 合、GB30はエラー状態を表示します。エラーがあ る場合、以下が発生します。 バッテリが25％未満で完全に充電さ れたときに25％の充電LEDがゆっく りと「オフ」、「オン」にパルス点灯しま す。バッテリが25％充電されたとき に、赤色の充電LEDが点灯します。 バッテリが50％未満で完全に充電さ れたときに 50％の充電LEDが ゆっく りと「オフ」、「オン」にパルス点灯しま す。バッテリが50％充電されたとき に、赤色の充電LEDが点灯します。 バッテリが75％未満で完全に充電さ れたときに 75％の充電LEDが ゆっく りと「オフ」、「オン」にパルス点灯しま す。バッテリが75％充電されたとき、 黄色の充電LEDが点灯します。 バッテリが100％未満で完全に充電さ れたときに 100％充電LEDが ゆ っ くりと 「オフ」、「オン」にパルス点灯します。 バッテリが完全に充電されると、緑色 充電LEDが点灯し、25％、50％、75 ％充電のLEDが「 オ フ 」に な り ま す 。 25% 50% 75% 100% 25% 50% 75% 100% 25% 50% 75% 100% 25% 50% 75% 100% エラー 理由／解決方法 エラーLED

再度バッテリを逆に接続する エラー 理由／解決方法 エラーLED

ユニットを冷却する。涼し い環境にユニットを移動

Boost Light Does Not Come On （正しくケーブルを接続

すべての負荷を取り除き再 接続する、または手動オーバ ーライドモードを使用する LED

25% 赤色 LED 50% 赤色 LED 75% 黄色 LED 100% 緑色 LED82 技術使用L E Dフラッシュライト GB30には非常に明るいLEDフラッシュライトが あり、7種類のライトモード（100％、50％、10％ 、SOS、点滅、ストロボ、オフ）はGB30の性能および

フ ラ ッ シ ュ ラ イ ト の「 オ ン 」お よ び「 オ フ 」に は 電 源 ボ タンを使用します（電球アイコン）。一度ボタンを押 下すると100％の明るさで点灯し、もう一度（3秒以 内）押下すると50％ に な り ま す 。再 度（ 3秒以内）押す と10％ 、次 い で SOS（3秒 以 内 ）、点 滅（ 3秒以内）、ス トロボ（3秒以内）、「オフ」となります。3秒以内にライ トモードが選択されない場合、現在のモードで「オ ン」になり、次に押下した場合はフラッシュライトが「

モードの選択によって、GB30の ア ウトプ ット お よ び 起動時間は変化します。GB30を使用する際に、長 時間にわたって低い電力のフラッシュライトを選択 した場合、バッテリの寿命が長くなります。

100％＞50％＞10％＞SOS＞点滅＞ストロボ＞

省エネルギーのための自動電源オフ GB30は省エネルギー機能を搭載しているため、7時間経過 するとユニットの電源が自動的にオフになります。使用を継 続するには、再度電源をオンにしてください。

マイクロ USB（ イ ン プ ッ ト ）： USB（ ア ウ ト プ ッ ト ）：
