| Merk | Zanussi |
| Model | ZHRN320K |
| Producttype | Inbouw kookplaat |
| Kooktype | Stralingswarmte |
| Aantal kookzones | 2 |
| Diameter voorste zone | 14,5 cm |
| Diameter achterste zone | 18,0 cm |
| Vermogen voorste zone | 1200 W |
| Vermogen achterste zone | 1700 W |
| Energieverbruik | 188,5 Wh/kg |
| Voeding | Elektrisch |
| Nominale spanning | 220-240 V (schatting) |
| Bedieningstype | Draaiknoppen |
| Onderhoud | Reinig na elk gebruik met een zachte doek en een niet-schurend reinigingsmiddel; gebruik een speciale krabber voor hardnekkig vuil. |
| Veiligheid | Veiligheidsinstructies voor kinderen en kwetsbare personen; restwarmte wordt aangegeven; automatische uitschakeling niet gespecificeerd. |
| Reserveonderdelen | Gebruik alleen originele onderdelen. |
| Repareerbaarheid | Neem voor reparatie contact op met de erkende klantenservice. |
| Garantie | Raadpleeg het meegeleverde garantieboekje. |
Veelgestelde vragen - ZHRN320K ZANUSSI
Gebruikersvragen over ZHRN320K ZANUSSI
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Forn in PDF-formaat gratis! Vind uw handleiding ZHRN320K - ZANUSSI en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. ZHRN320K van het merk ZANUSSI.
GEBRUIKSAANWIJZING ZHRN320K ZANUSSI
2.6 Verwijdering van het apparaat

WAARSCHUWING!
Gevaar voor letsel of verstikking.
Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie-informatie:
Wijzigingen voorbehouden.

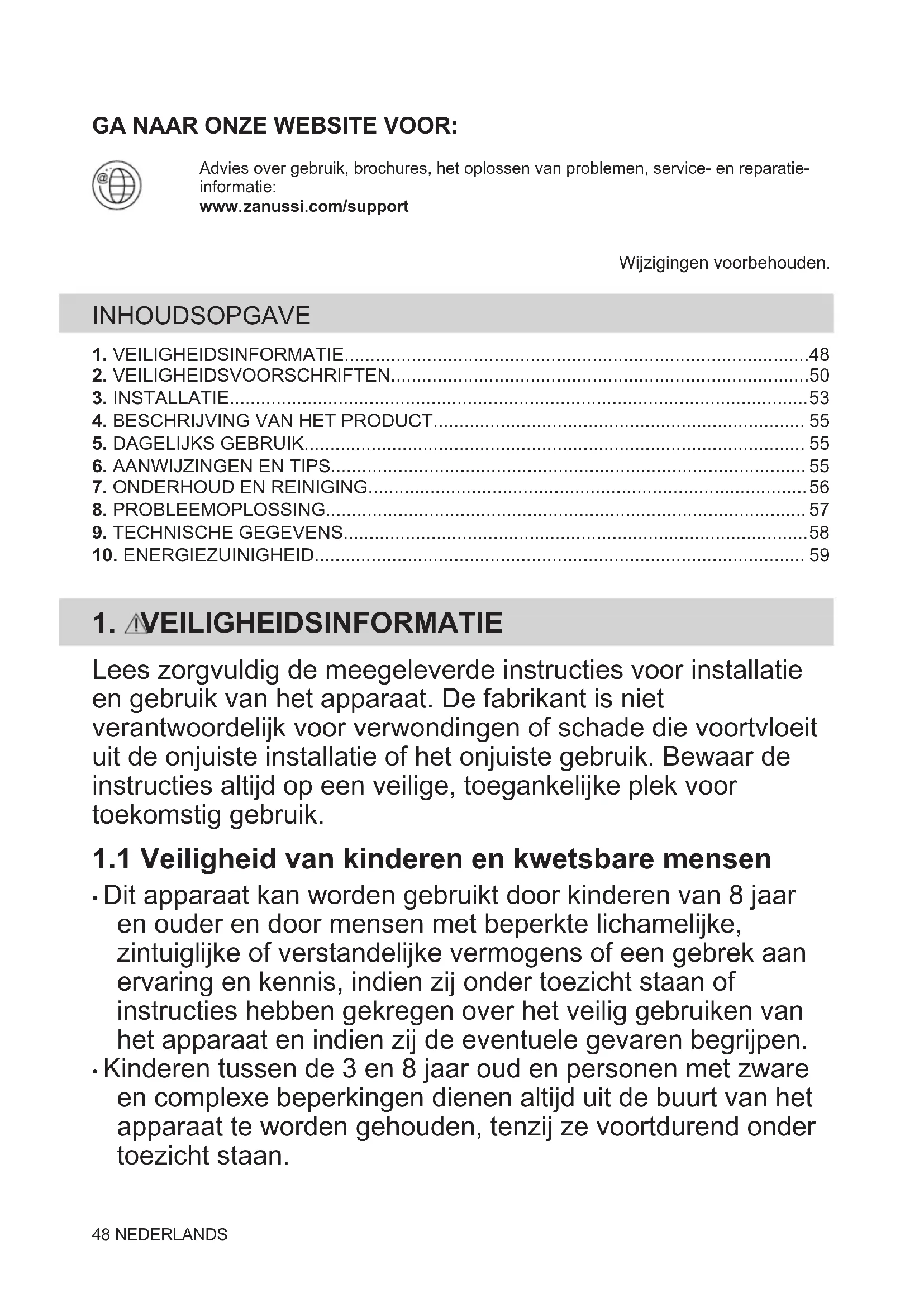

INHOUDSOPGAVE
1. VEILIGHEIDSINFORMATIE 48 2. VEILIGHEIDSVOORSCHRIFTEN 50 3. INSTALLATIE 53 4. BESCHRIJVING VAN HET PRODUCT 55 5. DAGELIJKS GEBRUIK 55 6. AANWIJZINGEN EN TIPS 55 7. ONDERHOUD EN REINIGING 56 8. PROBLEEMOPLOSSING 57 9. TECHNISCHE GEGEVENS 58 10. ENERGIEZUINIGHEID 59
1. VEILIGHEIDSINFORMATIE
Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeien uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plaats voor toekomstig gebruik.
1.1 Veiligheid van kinderen en kwetsbare mensen
- Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de eventuele gevaren begrijpen.
- Kinderen tussen de 3 en 8 jaar oud en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.
- Kinderen jonger dan 3 jaar dienen, mits zij voortdurend onder toezicht staan, bij het apparaat uit de buurt te worden gehouden.
- Laat kinderen niet met het apparaat spelen.
- Houd alle verpakkingen uit de buurt van kinderen en verwijder ze op gepaste wijze. WAARSCHUWING: Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is of afkoelt. Makkelijk toegankelijke onderdelen worden heet tijdens gebruik.
- Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.
- Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.
WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens gebruik. U dient te voorkomen de verwarmingselementen aan te raken. WAARSCHUWING: Onbewaakt koken op een fornuis met vet of olie kan gevaarlijk zijn en tot brand leiden. - Probeer NOOIT om een brand te blussen met water. Schakel het apparaat uit en bedek dan de vlam, bv. met een deksel of een vuurdeken. - LET OP: Het apparaat mag niet van stroom worden voorzien door een extern schakelapparaat, zoals een tijdklok, of aangesloten worden op een circuit dat door het elektriciteitsbedrijf regelmatig aan en uit wordt geschakeld. - LET OP: Het kookproces moet bewaakt worden. Een kort kookproces moet voortdurend bewaakt worden. WAARSCHUWING: Brandgevaar: Bewaar geen voorwerpen op de kookplaten. - Metalen voorwerpen, zoals messen, vorken, lepels en deksels mogen niet op de kookplaat worden geplaatst, aangezien ze heet kunnen worden.
- Gebruik het apparaat niet voordat u het in de ingebouwde structuur installeert.
- Gebruik geen stoomreiniger om het apparaat schoon te maken.
- Als het glaskeramische / glazen oppervlak gebarsten is, schakel het apparaat dan uit en trek de stekker uit het stopcontact. In het geval het apparaat direct op de stroom is aangesloten met een aansluitdoos, verwijdert u de zekering om het apparaat van de stroom te halen. Neem in beide gevallen contact op met de erkende servicedienst.
- Als de voedingskabel beschadigd is, moet de fabrikant, een erkende serviceverlener of een gekwalificeerd persoon deze vervangen teneinde gevaarlijke situaties te voorkomen. WAARSCHUWING: Gebruik alleen kookplaatbeschermers die door de fabrikant van het kookapparaat zijn ontworpen of door de fabrikant van het apparaat in de gebruiksaanwijzingen als geschikt zijn aangegeven of kookplaatbeschermers die in het apparaat zijn geïntegreerd. Het gebruik van ongeschikte kookplaatbeschermers kan ongelukken veroorzaken.
2. VEILIGHEIDSVOORSCHRIFTEN
2.1 Installatie

WAARSCHUWING!
Alleen een erkende installatietechnicus mag het apparaat installeren.

WAARSCHUWING!
Gevaar voor letsel of schade aan het apparaat.
- Verwijder alle verpakkingsmaterialen.
- Installeer en gebruik geen beschadigd apparaat.
- Volg de installatie-instructies die zijn meegeleverd met het apparaat.
- Houd de minimumafstand tot andere apparaten en units in acht.
- Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel. Dicht de oppervlakken af met kit om te voorkomen dat ze gaan opzetten door vocht.
- Bescherm de bodem van het apparaat tegen stoom en vocht.
- Installeer het apparaat niet naast een deur of onder een raam. Dit voorkomt dat heet kookgerei van het apparaat valt als de deur of het raam worden geopend.
- Als het apparaat geïnstalleerd is boven lades, zorg er dan voor dat de ruimte tussen de onderkant van het apparaat en de bovenste lade voldoende is voor luchtcirculatie.
- De onderkant van het apparaat kan heet worden. Zorg ervoor dat u onder het apparaat een scheidingspaneel installeert dat gemaakt is van triplex, keukenkastmateriaal of ander onbrandbaar materiaal om te voorkomen dat hij de bodem raakt.
- Het afscheidingspaneel moet het volledige gebied onder de kookplaat bedekken.
2.2 Aansluiting aan het elektriciteitsnet

WAARSCHUWING!
Gevaar voor brand en elektrische schokken.
- Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.
- Dit apparaat moet worden aangesloten op een geaard stopcontact.
- Verzeker u ervan dat de stekker uit het stopcontact is getrokken, voordat u welke werkzaamheden dan ook uitvoert.
- Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met het elektrische vermogen van de netstroom. Zorg ervoor dat het apparaat correct is geïnstalleerd. Losse en onjuiste stroomkabels of stekkers (indien van toepassing) kunnen ervoor zorgen dat de contactklemmen te heet worden.
- Gebruik de juiste stroomkabel.
- Voorkom dat de stroomkabels verstrikt raken. Zorg ervoor dat er een schokbescherming wordt geïnstalleerd.
- Gebruik de klem om spanning op het snoer te voorkomen.
- Zorg ervoor dat de stroomkabel of stekker (indien van toepassing) het apparaat of heet kookgerei niet aanraakt als u het apparaat op de nabijgelegen contactdozen aansluit.
- Gebruik geen adapters met meerdere stekkers en verlengkabels. Zorg dat u de hoofdstekker (indien van toepassing) of kabel niet beschadigt. Neem contact op met onze serviceafdeling of een elektromonteur om een beschadigde hoofdkabel te vervangen.
- De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.
- Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.
- Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken.
- Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
- Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.
- De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.
2.3 Gebruik

WAARSCHUWING!
Gevaar voor letsel, brandwonden of elektrische schokken.
- Verwijder voor gebruik (indien van toepassing) de verpakking, labels en beschermfolie.
- Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik.
- De specificatie van dit apparaat niet wijzigen.
- Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn.
- Laat het apparaat tijdens het gebruik niet onbeheerd achter.
- Zet de kookzone op "uit" na elk gebruik. Leg geen bestek of pannendeksels op de kookzones. Deze kunnen heet worden. Bedien het apparaat niet met natte handen of als het contact maakt met water.
- Het apparaat mag niet worden gebruikt als werkblad of aanrecht.
- Sluit het apparaat direct af van de stroomtoevoer als het oppervlak van het apparaat gebroken is. Dit om elektrische schokken te voorkomen.
- Als u eten in de hete olie doet, kan het spatten.

WAARSCHUWING!
Risico op brand en explosie
- Wanneer ze verwarmd worden, kunnen vetten en oliën ontvlambare dampen afgeven. Houd vlammen of verwarmde voorwerpen uit de buurt van vet en olie als u hiermee kookt.
- De dampen die hete olie afgeeft kunnen spontane ontbranding veroorzaken.
- Gebruikte olie die voedselresten bevat kan brand veroorzaken bij een lagere temperatuur dan olie die voor de eerste keer wordt gebruikt.
- Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat.

WAARSCHUWING!
Risico op schade aan het apparaat.
- Zet geen heet kookgerei op het bedieningspaneel. Leg geen hete deksel op het glazen oppervlak van de kookplaat.
- Laat kookgerei niet droogkoken.
- Laat geen voorwerpen of kookgerei op het apparaat vallen. Het oppervlak kan beschadigen. Activeer de kookzones niet met lege pannen of zonder pannen erop.
- Geen aluminiumfolie op het apparaat leggen.
- Pannen van gietijzer, aluminium of met beschadigde bodems kunnen krassen veroorzaken in het glas / glaskeramiek. Til deze voorwerpen altijd op als u ze wilt verplaatsen op het kookoppervlak.
- Dit apparaat is uitsluitend bestemd om mee te koken. Het mag niet worden gebruikt voor andere doeleinden, zoals het verwarmen van een kamer.
2.4 Onderhoud en reiniging

WAARSCHUWING!
Verwijder de toetsen, knoppen of pakkingen niet van het bedieningspaneel. Er kan water in het apparaat komen en schade veroorzaken.
- Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat. Schakel het apparaat UIT en laat het afkoelen voordat u het schoonmaakt.
- Gebruik geen waterstralen en stoom om het apparaat te reinigen. Maak het apparaat schoon met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.
2.5 Service
- Neem contact op met de erkende servicedienst voor reparatie van het apparaat. Gebruik alleen originele reserveonderdelen.
- Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten.
2.6 Verwijdering

WAARSCHUWING!
Gevaar voor letsel of verstikking.
- Neem contact op met uw plaatselijke overheid voor informatie m.b.t. correcte afvalverwerking van het apparaat. Haal de stekker uit het stopcontact.
- Snijd het netsnoer vlak bij het apparaat af en gooi het weg.
3. INSTALLATIE

WAARSCHUWING!
Raadpleeg de hoofdstukken Veiligheid.
3.1 Voor montage
Voordat u de kookplaat installeert, dient u de onderstaande informatie van het typeplaatje te noteren. Het typeplaatje bevindt zich onderop de kookplaat.
Model
Productnummer
(PNC)
Serienummer
3.2 Ingebouwde kookplaten
Inbouwkookplaten mogen alleen worden gebruikt nadat zij ingebouwd zijn in geschikte inbouwunits of werkbladen die aan de normen voldoen.
3.3 Aansluitkabel
- De kookplaat wordt geleverd met een aansluitkabel.

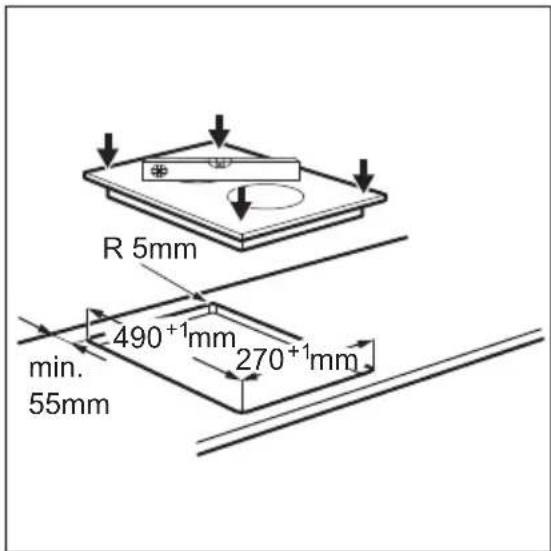

3.5 Montage

Voor het vervangen van een beschadigde voedingskabel, gebruik je het kabeltype: H05V2V2-F dat een temperatuur van 90°C of hoger weerstaat. Neem contact op met onze serviceafdeling. Het aansluitsnoer mag alleen worden vervangen door een gekwalificeerde elektricien.

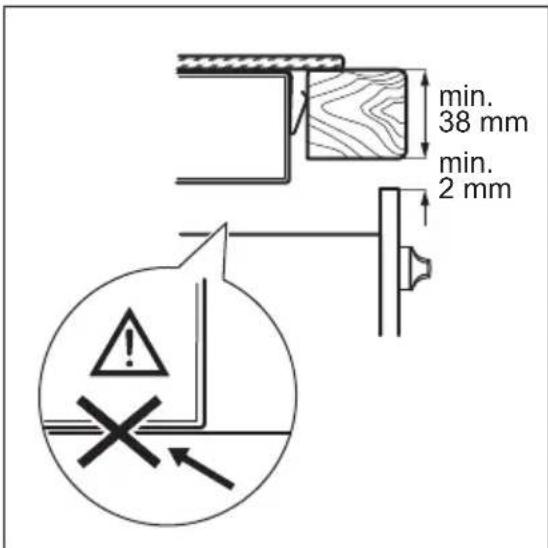

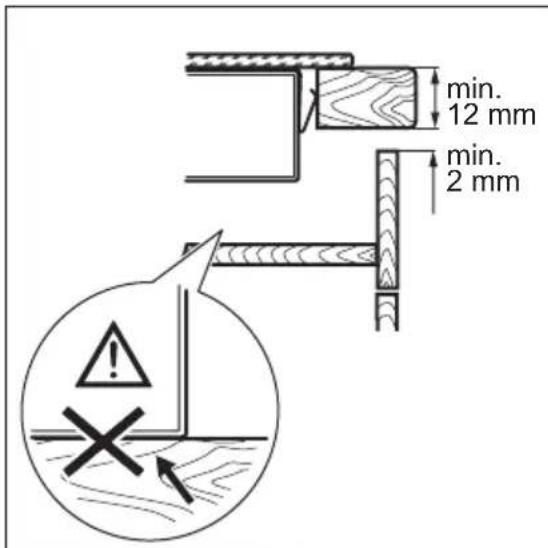

3.4 De afdichting bevestigen - Installatie aan bovenkant
- Reinig het werkblad rond de plek waar het gat moet worden uitgezaagd.

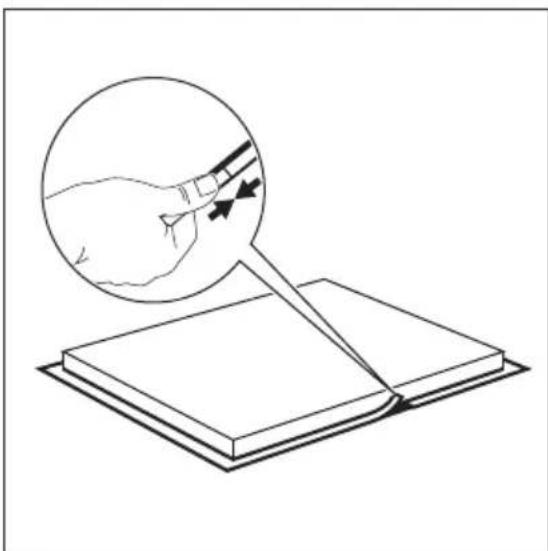

- Bevestig de meegeleverde afdichtstrip van 2x6 mm tegen de onderrand van de kookplaat langs de buitenrand van de keramische plaat. Rek de afdichtstrip niet uit. Zorg dat de uiteinden van de afdichtstrip zich in het midden van een van de zijden van de kookplaat bevinden.
- Tel een paar millimeter bij de af te knippen lengte van de afdichtstrip.
- Duw de twee uiteinden van de afdichtstrip samen.

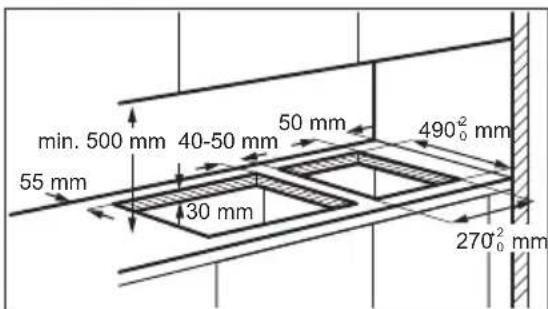

3.6 Installatie van meer dan een kookplaat
4. BESCHRIJVING VAN HET PRODUCT
Er bestaat verbrandingsgevaar door restwarmte.
5. DAGELIJKS GEBRUIK

WAARSCHUWING!
Raadpleeg de hoofdstukken Veiligheid.
5.1 De kookstand
Draai de knop naar de juiste kookstand om de kookstand in te stellen of te wijzigen. Om
uit te schakelen, draai de knop naar stand uit.
6. AANWIJZINGEN EN TIPS

WAARSCHUWING!
Raadpleeg de hoofdstukken Veiligheid.
6.1 Pannen
- De bodem van de pannen moet dik en vlak mogelijk zijn.
- Zorg ervoor dat bodems schoon en droog zijn voordat de pannen op de kookplaat worden gezet. Schuif of wrijf de pan niet over het keramische glas, om krassen te voorkomen.

Pannen gemaakt van geëmailleerd staal of met aluminium of koperen bodems kunnen tot verkleuringen van de glazen keramische kookplaat leiden.
6.2 Voorbeelden van kooktoepassingen

De gegevens in de volgende tabel dienen slechts als richtlijn.
| Warmte-instel-ling | Gebruik om: Tijd | Tips | |
| (min) | |||
| 1 Bereide gerechten warmhouden. zoals no-dig | Een deksel op het kookgerei doen. | ||
| 1 - 2 Hollandaisesaus, smelten: boter, cho-colade, gelatine. | 5 - 25 Vanijd totarendungen. | ||
| 1 - 2 Stollen: luchtige omeletten, gebakken eieren. | 10 - 40 Met deksel bereiden. | ||
| 2 - 3 Zachtjes aan de kook brengen van rijst en gerechten op melkbasis, reeds be-reide gerechten opwarmen. | 25 - 50 Voeg minimaal twee koer zo veel vocht toe als rijst en roer gerechten op melkbasis halverwege de procedure door. | ||
| 3 - 4 Stomen van groenten, vis en vlees. 20 - 45 Voeg eenaar eetlepels vocht toe. | |||
| 4 - 5 Aardappelen stomen. 20 - 60 Gebruik max. ¼l water voor 750 g aardappelen. | |||
| 4 - 5 Bereiden van grotere hoeveelheden voedsel, stoofschotels en soepen. | 60 - 150 Tot 3 I vloeistof plus ingredienten. | ||
| 6 - 7 Lichtjes braden: kalfoester, cordon bleu van kalfsvlees, koteletten, risso-les, worstjes, lever, roux, eieren, pan-nenkoeken, donuts. | zoals no-dig | Halverwege de vereidingsstijd omdraai-en. | |
| 7 - 8 Door-en-door gebraden, opgebakken aardappelen, lendenbiefstukken, steaks. | 5 - 15 Halverwege de vereidingsstijd omdraai-en. | ||
| 9 Aan de kook brengen van water, pasta koken, aanbraden van vlees (goulash, stoofvlees), frituren van friet. | |||
7. ONDERHOUD EN REINIGING

WAARSCHUWING!
Raadpleeg de hoofdstukken Veiligheid.
7.1 Algemene informatie
- Reinig de kookplaat na elk gebruik.
- Gebruik altijd kookgerei met een schone bodem.
- Krassen of donkere vlekken op het oppervlak hebben geen invloed op de werking van de kookplaat.
- Gebruik een specifiek schoonmaakmiddel voor het oppervlak van de kookplaat.
- Gebruik een speciale schraper voor het glas.

Het wordt niet aanbevolen om de knoppen te verwijderen.
7.2 De kookplaat schoonmaken
- Verwijder direct: gesmolten kunststof, plastic folie, suiker en suikerhoudend voedsel, anders kan dit schade aan de kookplaat veroorzaken. Doe voorzichtig om brandwonden te voorkomen. Gebruik de speciale schraper op de glazen plaat en verwijder resten door het blad over het oppervlak te schuiven.
- Verwijder nadat de kookplaat voldoende is afgekoeld: kalk- en
waterkringen, vetspatten en metaalachtig glanzende verkleuringen. Reinig de kookplaat met een vochtige doek en een beetje niet-schurend reinigingsmiddel. Droog de kookplaat na reiniging af met een zachte doek.
- Verkleuring van glanzende metalen verwijderen: reinig het glazen oppervlak met een doek en een oplossing van water met azijn.
WAARSCHUWING!

Raadpleeg de hoofdstukken
Raadpleeg de hoofdstukken
Veiligheid.
8.1 Wat moet je doen als ...
Probleem Mogelijke oorzaak Oplossing
Je kunt de kookplaat niet inschakelen of bedienen.
De kookplaat is niet aangesloten op een stopcontact of niet goed geïnstalleerd.
Controleer of de kookplaat goed aangesloten is op het lichtnet.
De zekering is doorgeslagen. Verzeker je ervan dat de zekering de
oorzaak van de storing is. Als de zekeringen keer op keer doorslaan, neem je contact op met een erkende installateur.
8.2 Als u het probleem niet kunt oplossen...
Als u het probleem niet zelf kunt verhelpen, neem dan contact op met uw verkoper of de serviceafdeling. Zie voor deze gegevens het typeplaatje. Geef ook de driecijferige code voor het glaskeramiek (bevindt zich op de hoek van het glazen oppervlak). Verzeker u ervan dat u de kookplaat correct gebruikt
heeft. Bij onjuist gebruik van het apparaat wordt het bezoek van de onderhoudstechnicus van de klantenservice of de vakhandelaar in rekening gebracht, zelfs tijdens de garantieperiode. De instructies over het service center en de garantiebepalingen vindt u in het garantieboekje.
9.1 Specificatie kookzones
| Kookzone | Nominaal vermogen (max warmte-instelling) [W] | Diameter van de kookzone [mm] |
| Middenvoor 1200 145 | ||
| Middenachter 1700 180 | ||
Gebruik voor optimale kookresultaten kookgerei dat niet groter is dan de diameter van de kookzone.

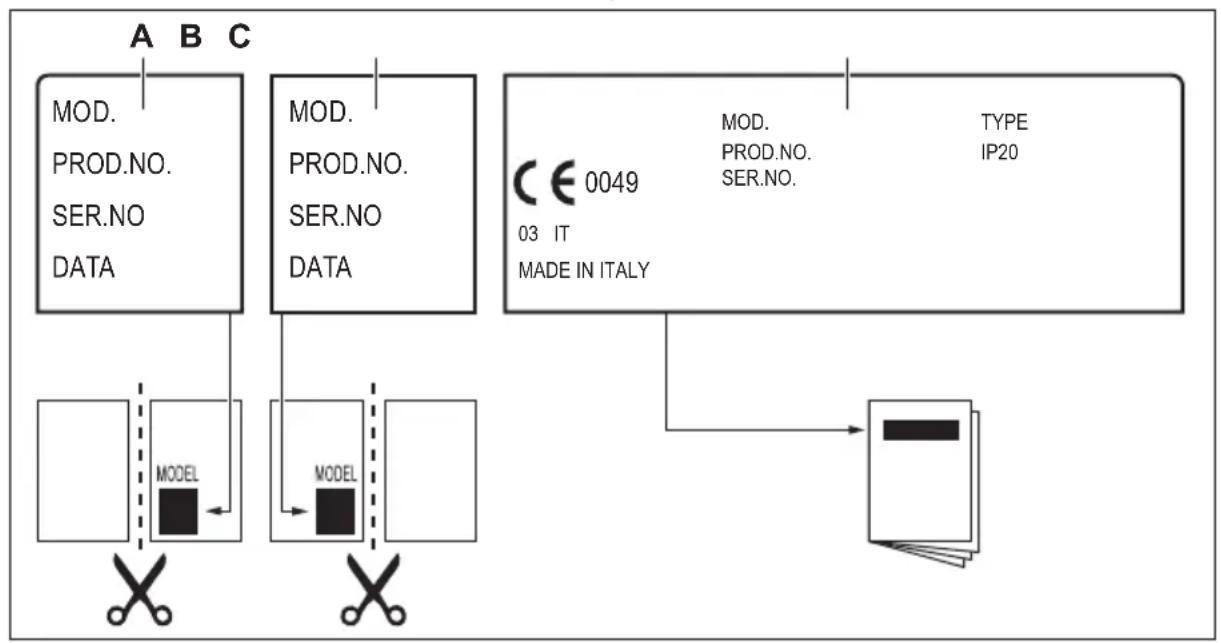

9.2 Labels meegeleverd in de zak met accessoires
Bevestig de stickers zoals hieronder weergegeven:

A. Plak het op de garantiekaart en verstuur dit deel (indien van toepassing). B. Plak het op de garantiekaart en bewaar dit deel (indien van toepassing).
C. Plak het op het instructieboekje.
10. ENERGIEZUINIGHEID
10.1 Productinformatie
Modelnummer ZHRN320K
| Type kookplaat Inbouwkookplaat | |
| Aantal kookzones 2 | |
| Verwarmingstechnologie Stralingsverwarmer | |
| Diameter van Ronde kookzones (Ø) Middenvoor | 14,5 cm |
| Middenachter 18,0 cm | |
| Energieverbruik per kookzone (EC electric cooking) Middenvoor | 185,8 Wh / kg |
| Middenachter 191,2 Wh/kg | |
| Energieverbruik van de kookplaat (EC electric hob) 188,5 Wh / kg | |
| * Voor Europese Unie volgens EU 66/2014. Voor Belarus volgens STB 2477-2017, Annex A. Voor Oekraïne vol-gens 742/2019. | |
| EN 60350-2 - Huishoudelijkke elektrische kookapparaten - deel 2: Kookplaten - Methoden voor het meten van prestaties | |
10.2 Energiebesparing
U kunt elke dag energie besparen tijdens het koken door de onderstaande tips te volgen.
- Warm alleen de hoeveelheid water op die u nodig heeft.
- Doe indien mogelijk een deksel op de pan.
- Zet uw kookgerei op de kookzone voordat u deze activeert.
11. MILIEUBESCHERMING
Recycleer de materialen met het symbool.
Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische apparaten.
Gooi apparaten gemarkeerd met het symbool
niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.
BEZOEK ONZE WEBSITE VOOR:
