Mærke	Zanussi
Model	ZHRN320K
Produkttype	Indbygningskogesektion
Kogetype	Strålevarme
Antal kogezoner	2
Diameter forreste zone	14,5 cm
Diameter bageste zone	18,0 cm
Effekt forreste zone	1200 W
Effekt bageste zone	1700 W
Energiforbrug	188,5 Wh/kg
Strømforsyning	Elektrisk
Nominel spænding	220-240 V (estimat)
Betjeningstype	Drejeknapper
Vedligeholdelse	Rengør efter hver brug med en blød klud og et ikke-slibende rengøringsmiddel; brug en speciel skraber til genstridigt snavs
Sikkerhed	Sikkerhedsanvisninger for børn og sårbare personer; restvarme indikeres; automatisk frakobling ikke specificeret
Reservedele	Brug kun originale dele
Reparerbarhed	Kontakt autoriseret kundeservice for reparationer
Garanti	Se den medfølgende garantibrochure

Ofte stillede spørgsmål - ZHRN320K ZANUSSI

Hvordan tænder jeg kogesektionen?

Drej knappen på den ønskede kogezone til det ønskede kogeniveau (1 til 9). For at slukke drejes knappen til position 0.

Hvad gør jeg, hvis kogesektionen ikke tænder?

Kontroller, at kogesektionen er korrekt tilsluttet en strømkilde. Sørg for, at sikringen ikke er sprunget. Hvis problemet fortsætter, kontakt en kvalificeret elektriker.

Hvordan rengør jeg keramisk glasoverflade?

Brug en speciel skraber til straks at fjerne snavs som smeltet plastik eller sukker. Når overfladen er afkølet, rengør med en fugtig klud og et ikke-slibende rengøringsmiddel, og tør derefter med en blød klud. For metalliske misfarvninger, brug en opløsning af vand og eddike.

Hvilke typer beholdere anbefales?

Brug beholdere med flad og tyk bund, med diameter tilpasset kogezonen. Undgå beholdere af støbejern eller rå aluminium, som kan ridse overfladen. Sørg for, at bunden er ren, før den placeres.

Hvorfor slukker kogezonerne under brug?

Dette kan skyldes overophedningsbeskyttelse. Kontroller, at ventilationsåbningerne ikke er blokeret. Hvis problemet fortsætter, kontakt kundeservice.

Hvordan sparer jeg energi med denne kogesektion?

Opvarm kun den nødvendige mængde vand, dæk beholdere med et låg, brug beholdere med diameter tilpasset zonen, og udnyt restvarmen til at holde maden varm.

Hvad gør jeg ved spild af sukker eller plastik?

Fjern straks snavset med en speciel skraber, uden at vente på at overfladen køler af, da disse stoffer kan beskadige keramisk glas permanent.

Hvordan installerer jeg kogesektionen?

Installationen skal udføres af en kvalificeret fagmand. Overhold indbygningsmålene, brug den medfølgende tætningsliste, og sørg for, at udskårne overflader er isolerede. Apparatet skal jordforbindes.

Hvad gør jeg, hvis keramisk glasoverflade er revnet?

Sluk straks apparatet og tag stikket ud. Brug det ikke. Kontakt autoriseret kundeservice for udskiftning.

Hvordan genbruger jeg apparatet ved slutningen af dets levetid?

Smid ikke apparatet sammen med husholdningsaffald. Aflever det på en lokal genbrugsstation eller kontakt din kommune for korrekt bortskaffelse. Overhold genbrugssymbolerne på emballagen.

BRUGSANVISNING ZHRN320K ZANUSSI

Ret til ændringer uden varsel forbeholdes.

INDHOLDSFORTEGNELSE

1. OM SIKKERHED 25 2. SIKKERHEDSANVISNINGER 27
2. INSTALLATION 29 4. PRODUKTBESKRIVELSE 31 5. DAGLIG BRUG 32 6. RÅD OG TIP 32
3. VEDLIGEHOLDELSE OG RENGØRING 33
4. FEJLFINDING 33
5. TEKNISKE DATA 34
6. ENERGIEFFEKTIV 35

1. OM SIKKERHED

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten påtager sig intet ansvar for eventuelle skader, der er resultatet af forkert installation eller brug. Opbevar altid brugsanvisningen på et sikkert og tilgængeligt sted til senere opslag.

1.1 Sikkerhed for børn og andre udsatte personer

• Apparatet kan bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de medfølgende farer. Børn mellem 3 og 8 år og personer med omfattende og komplekst handicap skal holdes på afstand af apparatet, medmindre de overvåges konstant.
• Børn på under 3 år skal holdes på afstand af apparatet, medmindre de overvåges konstant.

Børn må ikke lege med apparatet. - Opbevar al emballage utilgængeligt for børn, og bortskaf det korrekt. - ADVARSEL: Lad ikke børn og husdyr komme tæt på apparatet, når det er i drift, eller mens det køler af. Tilgængelige dele bliver meget varme under brugen. Hvis apparatet har en børnesikring, skal den aktiveres. - Børn må ikke udføre rengøring og vedligeholdelse på apparatet uden opsyn.

1.2 Generelt om sikkerhed

• ADVARSEL: Apparatet og de tilgængelige dele bliver meget varme under brug. Pas på ikke at røre varmelegemerne.
• ADVARSEL: Tilberedning uden opsyn på en kogesektion med fedt eller olie kan være farligt og kan muligvis resultere i brand. Forsøg ALDRIG at slukke en brand med vand, men sluk for apparatet og dæk den åbne ild til med f.eks. et låg eller et brandtæppe. FORSIGTIG: Apparatet må ikke forsynes gennem en ekstern kontaktanordning, som f.eks. en timer, eller være sluttet til et kredsløb, der regelmæssigt tændes og slukkes af et forsyningsværk. FORSIGTIG: Tilberedningsprocessen skal overvåges. En kortvarig tilberedningsproces skal overvåges kontinuerligt.
• ADVARSEL: Fare for brand: Opbevar ikke ting på kogefladerne.
• Læg ikke metalgenstande som knive, gafler, skeer og grydelåg på kogesektionen, da de kan blive meget varme.
• Brug apparatet, inden det moneres i den indbyggede struktur.
• Undlad at bruge en damprenser til at rengøre apparatet. Hvis glaskeramikken/glasoverfladen er revnet, skal du slukke for apparatet og afbryde det fra ledningsnettet. Hvis apparatet er tilsluttet til ledningsnettet direkte ved hjælp af en samledåse, skal du fjerne sikringen for at afbryde

apparatet fra strømforsyningen. Kontakt i begge tilfælde det autoriserede servicecenter.

Hvis netledningen er beskadiget, skal den af sikkerhedsgrunde udskiftes af producenten, et autoriseret serviceværksted eller en tekniker med tilsvarende kvalifikationer. ADVARSEL: Brug kun kogesektionssikringer udformet af producenten af madlavningsapparatet, eller som er angivet af producenten af apparatet i brugsanvisningen som velegnede til brug, eller kogesektionssikringer indbygget i apparatet. Brug af upassende sikringer kan medføre uheld.

2. SIKKERHEDSANVISNINGER

2.1 Installation

ADVARSEL!

Apparatet må kun installeres af en sagkyndig.

ADVARSEL!

Risiko for skader på mennesker eller apparat.

Fjern al emballagen. - Undlad at installere eller bruge et beskadiget apparat. Følg installationsvejledningen, der følger med apparatet. - Mindsteafstanden til andre apparater og enheder skal overholdes. Vær altid forsigtig, når du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker og lukket fodtøj. - Forsegl snitfladerne med et tætningsmiddel for at forhindre fugt, der forårsager opsvulmen. - Beskyt apparatets bund mod damp og fugt. - Montér ikke apparatet ved siden af en dør eller under et vindue. Dette for at undgå, at der falder varmt kogegrej ned fra apparatet, når døren eller vinduet åbnes. - Hvis apparatet monteres oven over skuffer, skal du sørge for, at der er tilstrækkelig plads mellem apparatets

• Apparatets bund kan blive varm. Sørg for at installere et separationspanel fremstillet af krydsfiner, køkkenmøbelmateriale eller andre ikke-brændbare materialer under apparatet for at forhindre adgang til bunden.
• Separationspanelet skal dække området under kogesektionen helt.

2.2 Tilslutning, el

ADVARSEL!

Risiko for brand og elektrisk stød.

• Alle elektriske tilslutninger skal udføres af en kvalificeret elektriker.
• Apparatet skal tilsluttes strøm med jord, jf. Stærkstrømsreglementet.
• Inden apparatet tages i brug, skal du sørge for, at det er koblet fra strømforsyningen.
• Sørg for, at parametrene på typeskiltet er kompatible med nettilslutningens elektriske mærkeværdier.
• Sørg for, at apparatet installeres korrekt. En løs eller forkert netledning eller stik (hvis relevant) kan gøre terminalen for varm.
• Brug den korrekte netledning.
• Netledningerne må ikke vikles sammen.
• Sørg for, at der installeres en beskyttelse mod stød.
• Kablet skal forsynes med trækaflastning.
• Sørg for, at elledningen eller stikket (hvis relevant) ikke får kontakt med det varme apparat eller varmt kogegrej, når du tilslutter apparatet til de nærmeste kontakter.
• Brug ikke multistikadaptere og forlængerledninger.
• Pas på, du ikke beskadiger netstikket (hvis relevant) eller ledningen. Kontakt vores autoriserede servicecenter eller en elektriker, hvis en beskadiget ledning skal udskiftes.
• Beskyttelsen mod elektrisk stød fra strømførende og isolerede dele skal fastgøres, så den ikke kan fjernes uden værktøj.
• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen.
• Hvis stikkontakten er løs, må du ikke sætte netstikket i.
• Undgå at slukke for apparatet ved at trække i netledningen. Tag altid selve netstikket ud af kontakten.
• Brug kun korrekte isoleringsenheder: gruppeafbrydere, sikringer (sikringer med skruegevind skal tages ud af fatningen), fejlstrømsrelæer og kontaktorer.
• Apparatets installation skal udføres med et isolationsudstyr, så forbindelsen til lysnettet kan afbrydes på alle poler. Isolationsudstyret skal have en brydeafstand på mindst 3 mm.

2.3 Brug

ADVARSEL!

Risiko for personskade, forbrændinger og elektrisk stød.

Fjern al emballagen, etiketterne og den beskyttende film (hvis relevant) inden ibrugtagning. - Dette apparat er kun til husholdningsbrug. - Apparatets specifikationer må ikke ændres. - Sørg for, at ventilationsåbningerne ikke er tildækket. - Lad ikke apparatet være uden opsyn, når der er tændt for det.

• Sæt kogezonen på "sluk", når den ikke er i brug.
• Læg ikke bestik eller grydelåg på kogezonerne. De kan blive varme.
• Betjen ikke apparatet med våde hænder, eller når det har kontakt med vand.
• Brug ikke apparatet som arbejds- eller som frasætningsplads. Hvis apparatets overflade er revnet, skal apparatet øjeblikkeligt kobles fra strømforsyningen. Dette er for at forhindre elektrisk stød.
• Brug ikke apparatet som arbejds- eller som frasætningsplads. Hvis apparatets overflade er revnet, skal apparatet øjeblikkeligt kobles fra strømforsyningen. Dette er for at forhindre elektrisk stød.
• Når du anbringer mad i varm olie, kan det sprøjte.

ADVARSEL!

Risiko for brand og eksplosion

• Fedtstoffer og olie kan udsende brændbare dampe, når de opvarmes. Hold flammer eller opvarmede genstande væk fra fedtstoffer og olie, når du tilbereder mad med dem.
• De dampe, som meget varm olie udsender, kan forårsage selvantændelse.
• Brugt olie, der kan indeholde madrester, kan forårsage brand ved en lavere temperatur end olie, der bruges første gang.
• Undlad at bruge brændbare produkter eller ting, der er fugtet med brændbare produkter, i apparatet eller i nærheden af eller på dette.

ADVARSEL!

Risiko for beskadigelse af apparatet.

Opbevar ikke varmt kogegrej på betjeningspanelet. - Stil ikke et varmt grydelåg på kogesektionens glasoverflade. - Pas på, at der ikke falder genstande eller kogegrej ned på apparatet. Overfladen kan blive beskadiget. - Tænd aldrig for en kogezone, hvis den er tom, eller der står tomt kogegrej på den. - Læg ikke aluminiumsfolie på apparatet. Kogegrej af støbejern, aluminium eller med en beskadiget bund kan forårsage ridser på glasset eller glaskeramikken. Løft altid disse genstande, når du skal flytte dem på kogesektionen.

• Dette apparat må kun anvendes til tilberedning af fødevarer. Det må ikke anvendes til andre formål, f.eks. rumopvarmning.

Fjern ikke knapperne eller tætningerne fra betjeningspanelet. Vand kan trænge ind i apparatet og forårsage skader.

• Rengør apparatet jævnligt for at forhindre forringelse af overfladematerialet.
• Sluk for apparatet, og lad det køle af inden rengøring.
• Undlad at bruge højtryksrenser eller damp til at rengøre apparatet.
• Rengør apparatet med en fugtig, blød klud. Brug kun neutrale rengøringsmidler. Brug ikke slibende midler, skuresvampe, opløsningsmidler eller metalgenstande.

2.5 Service

• Kontakt det autoriserede servicecenter for at få repareret apparatet. Brug kun originale reservedele.
• Vedrørende lampe(rne) i dette produkt og reservedelslamper, der sælges separat: Disse lamper er beregnet til at modstå ekstreme fysiske forhold i husholdningsapparater, såsom temperatur, vibration, fugt, eller er beregnet til at signalere information om apparatets driftsstatus. De er ikke beregnet til at blive brugt i andre apparater, og de er ikke velegnede til belysning af rum.

2.6 Bortskaffelse

ADVARSEL!

• Kontakt din genbrugsplads ang. oplysninger om, hvordan apparatet bortskaffes korrekt.
• Tag stikket ud af kontakten.
• Klip netledningen af tæt ved apparatet og bortskaf den.

3. INSTALLATION

ADVARSEL!

Se kapitlerne om sikkerhed.

3.1 Inden installationen

Notér følgende oplysninger fra typeskiltet, før du installerer kogesektionen: Typeskiltet sidder i bunden af kogesektionen.

Model

PNC

Serienummer

3.2 Indbygningskogesektioner

Brug først indbygningskogesektionerne, når kogesektionen er samlet i de korrekte indbygningsenheder og bordplader, der opfylder kravene.

3.3 Tilslutningskabel

Kogesektionen leveres med tilslutningskabel. - For at udskifte det beskadigede netkabel skal du bruge kabeltypen: H05V2V2-F som modstår en temperatur på 90°C eller højere. Kontakt Electrolux Service A/S. Tilslutningskablet må kun udskiftes af en kvalificeret elektriker.

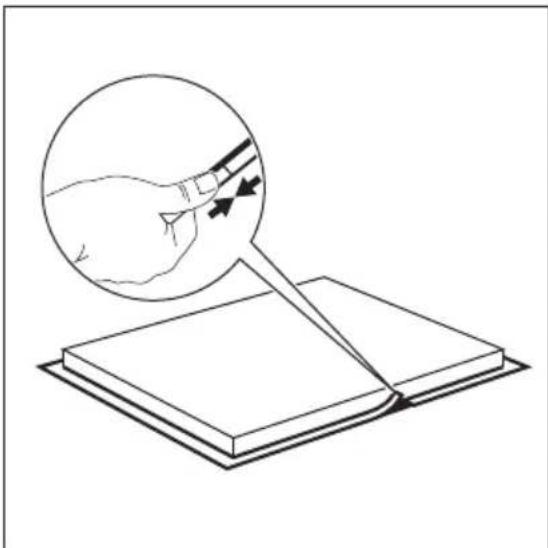

3.4 Fastgørelse af pakningen - Installation på køkkenbord

1. Rengør bordpladen rundt om udskæringen.
2. Fastgør den medfølgende 2x6 mm pakningsliste til kogesektionens nederste kant langs glaskeramikkens udvendige kant. Pakningen må ikke strækkes. Sørg

for, at enderne af pakningslisten placeres i midten af kogesektionens ene side.

1. Læg nogle millimeter til længden, når du tilpasser pakningslisten.
2. Sæt de to ender af pakningslisten sammen.

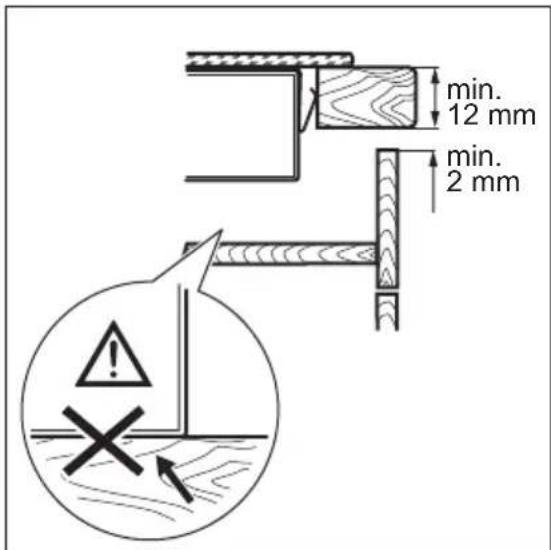

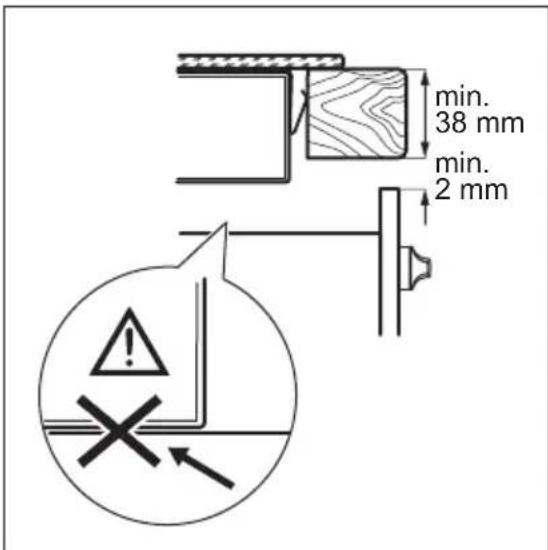

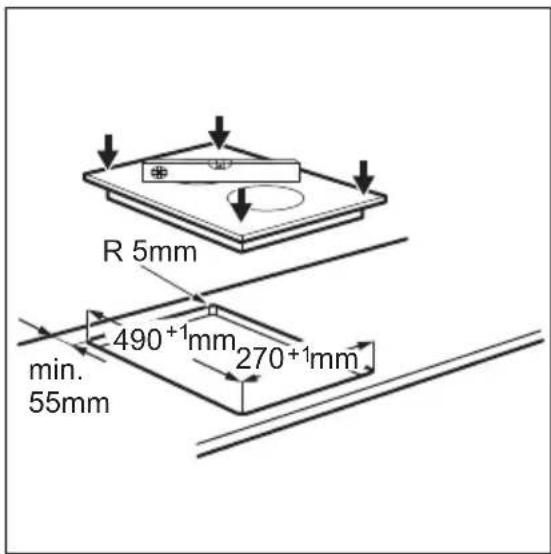

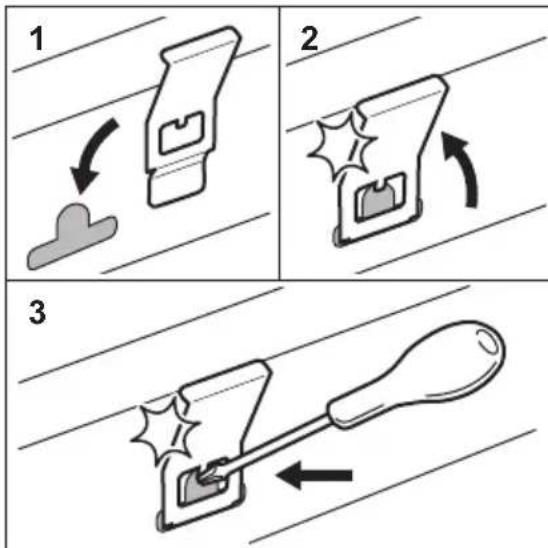

3.5 Montering

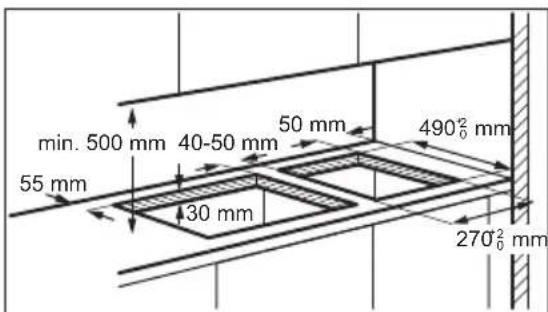

3.6 Installation af mere end én kogesektion

4. PRODUKTBESKRIVELSE

4.1 Oversigt over kogepladens overflade

1 Kogezone 2 Betjeningsknapper

4.2 Funktionsvælger

Symbol Funktion

0 Slukposition

1-9 Varmeindstillinger

4.3 Restvarme

ADVARSEL!

Forbrændingsrisiko ved restvarme.

5. DAGLIG BRUG

ADVARSEL!

Se kapitlerne om sikkerhed.

5.1 Varmetrin

Drej knappen til den rigtige varmeindstilling for at indstille eller ændre varmeindstillingen. Drej knappen til sluk-positionen for at slukke.

6. RÅD OG TIP

ADVARSEL!

Se kapitlerne om sikkerhed.

Kogegrej af emaljeret stål eller med alu- eller kobberbund kan give misfarvninger på glaskeramikoverfladen.

6.1 Kogegrej

• Bunden af kogegrejet skal være så tyk og plan som mulig.
• Sørg for, at kogegrejets bund er ren og tør, inden det placeres på kogesektionens overflade.
• For at undgå ridser bør du ikke skubbe eller trække gryden hen over det keramiske glas.

Data i tabellen er kun vejledende.

Varmetrin Anvendes til: Tid	Råd(min.)
1 At holde fær digitilberedt mad varm. after be-	Læg et låg på kogegrejet.
	hov
1 - 2 Hollandaise, smelt: smør, chokolade,husblas.	5 - 25 Rør ind imellem.
1 - 2 Stivne/størkne: luftige omeletter, bagteæg.	10 - 40 Læg låg på under tilberedningen.
2 - 3 Videre kogning af ris og mælkeretter,opvarmning af fær digretter.	25 - 50 Tilsæt mindst dobbelt sä meget væskesom ris, rør rundt i mælkeretter mittunder tilberedningen.
3 - 4 Dampning af grøntsager, fisk, kød. 20 - 45 Tilsæt et par spsk. væske.
4 - 5 Dampning af kartofler. 20 - 60 Brug højst ¼ l vand til 750 g kartofler.
4 - 5 Kogning af større portioner, sammen-kogte retter og supper.	60 - 150 Op til 3 I væske plus ingredienser.
6 - 7 Nænsom stegning: schnitzler, cordon bleu (kalvekød), koteletter, frikadeller, pølser, lever, æg, pandekager, æble-skiver.	fter be-hov Vendes undervejs.
7 - 8 Kraftig stegning, brasede kartofler, tournedos, steaks.	5 - 15 Vendes undervejs.
9 Kogning af vand, pasta, bruning af kød (gullasch, grydesteg), friturekogning af pommes fri-tes.

7. VEDLIGEHOLDELSE OG RENGØRING

ADVARSEL!

Se kapitlerne om sikkerhed.

7.1 Generelle oplysninger

• Rengør kogesektionen efter hver brug.
• Brug altid kogegrej med en ren bund.
• Ridser eller mørke pletter på overfladen har ingen betydning for kogepladens funktion.
• Brug et specielt rengøringsmiddel til overfladen på kogesektionen.
• Brug en speciel skraber til glasset.

Det anbefales ikke at fjerne knapperne.

7.2 Rengøring af kogesektionen

Fjern straks: smeltet plast, plastfolie, sukker og mad med sukker. Ellers kan

Snavs kan forårsage skader på kogesektionen. Vær forsigtig for at undgå forbrændinger. Brug en specialskraber til kogesektioner på glasoverfladen, og bevæg bladet hen over overfladen.

Fjernes, når apparatet er kølet tilstrækkeligt ned: Rande af kalk eller vand, fedtstænk og metalskinnende misfarvning. Rengør kogesektionen med en fugtig klud og et ikke-slibende opvaskemiddel. Tør kogesektionen af med en blød klud efter rengøring. Fjern metalskinnende misfarvning: Brug en opløsning af vand med eddike og rengør glasoverfladen med en klud.

8. FEJLFINDING

ADVARSEL!

Se kapitlerne om sikkerhed.

8.1 Hvad gør jeg, hvis ...

Problem Mulig Årsag Afhjælpning
Kogesektionen kan/DDke tændesEller betjenes.	Kogesektionen er/DDke tilsluttet lys-nettet, eller øgså er den tilsluttet forkert.	Kontrollér, om kogesektionen er tilslut-tet korrekt til lysnettet.
Sikringen er spreunget. Kontrollér, om sikringen er ørsagen til		fejlen. Kontakt en kvalificeret elektriker, hvis sikringen springer flere gange i træk.

8.2 Hvis du ikke kan løse problemet ...

Kontakt forhandleren eller autoriseret servicecenter, hvis du ikke selv kan løse problemet. Oplys de data, der findes på typeskiltet. Oplys desuden den trecifrede kode på glaskeramikken (der står i hjørnet af glaspladen). Sørg for, at du har betjent kogesektionen korrekt. Hvis fejlen skyldes forkert betjening, er et teknikerbesøg ikke gratis, heller ikke i garantiperioden. Oplysninger om servicecenter og garantibetingelser står i garantihæftet.

glaspladen) Sørg for, at du har betjent kogesektionen korrekt. Hvis fejlen skyldes forkert betjening, er et teknikerbesøg ikke gratis, heller ikke i garantiperioden. Oplysninger om servicecenter og garantibetingelser står i garantihæftet.

9. TEKNISKE DATA

9.1 Specifikation for kogezoner

Kogezone	Nominal effekt (maks. varmetrin) [W]	Kogezonens diameter [mm]
Forrest i midten 1200 145
Bagest i midten 1700 180

Til optimale madlavningsresultater bør du ikke bruge kogegrej, der er større end kogezonens diameter.

9.2 Mærkater leveret med tilbehørsposen

Sæt de klæbende mærkater fast som angivet herunder:

A. Sæt det fast på garantikortet, og send denne del (hvis relevant). B. Sæt det fast på garantikortet, og behold denne del (hvis relevant).

C. Sæt det fast på instruktionshæftet.

10. ENERGIEFFEKTIV

10.1 Produktoplysninger*

Identifikation af model ZHRN320K

Type kogesektion Indbygget kogesektion
Antal kogezoner 2
Opvarmningsteknologi Keramisk kogeplade
Diameter af runde kogezoner (Ø) Forrest i midten	14,5 cm
	Bagest i midten
	18,0 cm
Energiforbrug per kogezone (EC electric cooking) Forrest i midten	185,8 Wh / kg
	Bagest i midten
	191,2 Wh / kg
Kogesektionens energiforbrug (EC electric hob) 188,5 Wh / kg
*For EU ifølge EU 66/2014. For Hvidersland ifølge STB 2477-2017, bilag A. For Ukraine ifølge 742/2019.
EN 60350-2 - Elektroniske husholdningsapparater til madlavning - Del 2: Kogesektioner - Metoder til måling af ydeevne

10.2 Energibesparelse

Du kan spare energi ved madlavning i hverdagen, hvis du følger nedenstående råd.

Når du opvarmer vand, bør du kun bruge den nødvendige mængde. - Læg altid låg på kogegrejet, hvis det er muligt. - Inden du aktiverer kogezonen, skal du stille kogegrejet på den.

Kogegrejets bund skal have den samme diameter som kogezonen. - Sæt det indre kogegrej på de indre kogezoner. - Sæt kogegrejet direkte i midten af kogezonen. - Brug restvarmen til at holde maden varm eller for at smelte den.

11. MILJØHENSYN

Genbrug materialer med symbolet. Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater. Kassér ikke apparater, der er

mærket med symbolet sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.
