GEBRUIKSAANWIJZING FS 40 STIHL

Met betrekking tot deze handleiding 70

Veiligheidsaanwijzingen en werktechniek 70

Vrijgegeven combinaties van zaaggarnituur,

beschermkap/aanslag, handgreep en draagstel 78

Beugelhandgreep monteren 79

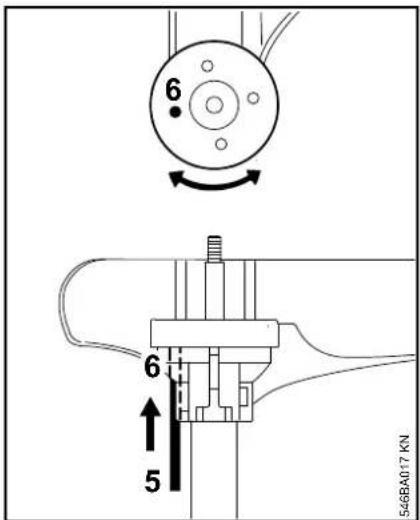

Snijgarnituur monteren 80

Brandstof 83

Tanken 84

Motor starten/afzetten 86

Gebruiksvoorschriften 88

Luchtfilter reinigen 88

Motorkarakteristiek 90

Apparaat opslaan 91

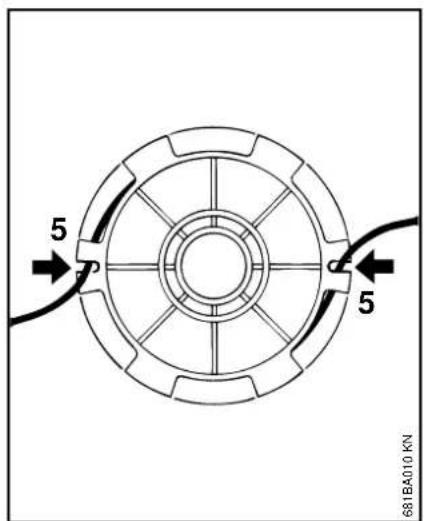

Onderhoud maaikop 91

Onderhouds- en reinigingsvoorschriften 96

Slijtage minimaliseren en schade voorkomen 97

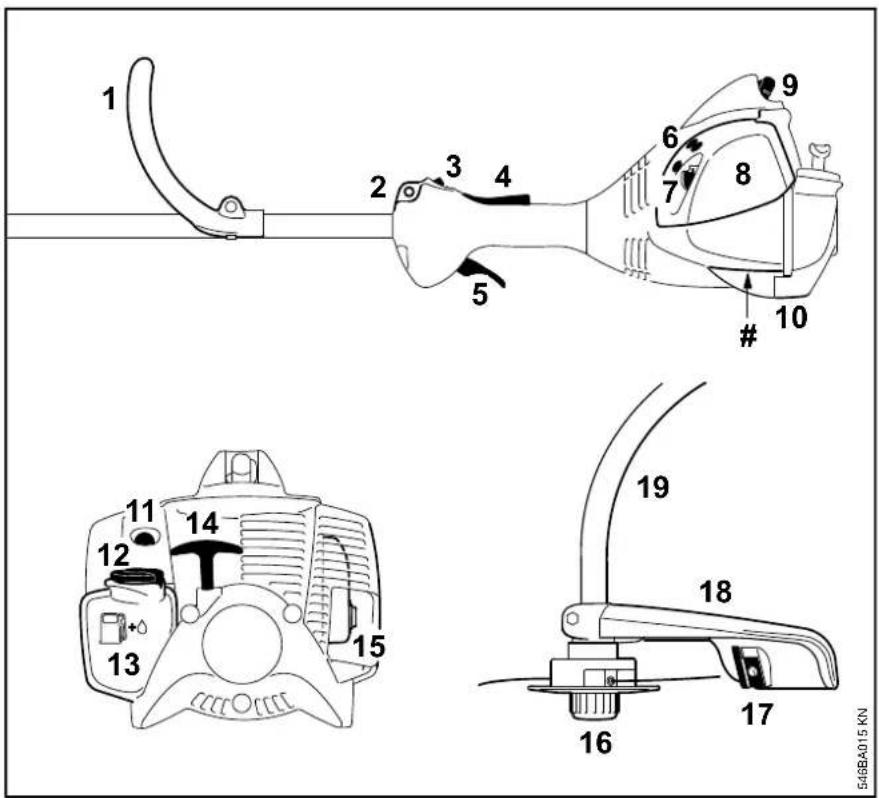

Belangrijke componenten 98

Reparatierichtlijnen 100

Milieuverantwoord afvoeren 100

EU-conformiteitsverklaring 101

STIHL®

Het doet ons veel genoegen dat u hebt gekozen voor een kwaliteitsproduct van de firma STIHL.

Dit product werd met moderne productiemethoden en onder uitgebreide kwaliteitscontroles gefabriceerd. Er is ons alles aan gelegen dat u tevreden bent met dit apparaat en er probleemloos mee kunt werken.

Wendt u zich met vragen over uw apparaat tot uw dealer of de importeur.

Met vriendelijke groet,

N.8. Still

Dr. Nikolas Stihl

Op deze handleiding rust auteursrecht. Alle rechten blijven voorbehouden, vooral het recht op verspreiding, vertaling en verwerking met elektronische systemen.

Nederlands

Met betrekking tot deze handleiding

Symbolen

Symbolen die op het apparaat zijn aangebracht worden in deze handleiding toegelicht.

Afhankelijk van het apparaat en de uitrusting kunnen de volgende symbolen op het apparaat zijn aangebracht.

Benzinetank; brandstof- mengsel van benzine en motorolie

Decompressieklep bedienen

Hand-benzinepomp

Hand-benzinepomp bedienen

Vettube

Geleiding aanzuiglucht: zomerstand

Geleiding aanzuiglucht: winterstand

Handgreepverwarming

Codering van tekstblokken

WAARSCHUWING

Waarschuwing voor kans op ongevallen en letsel voor personen alsmede voor zwaarwegende materiële schade.

LET OP

Waarschuwing voor beschadiging van het apparaat of afzonderlijke componenten.

Technische doorontwikkeling

STIHL werkt continu aan de verdere ontwikkeling van alle machines en apparaten; wijzigingen in de leveringsomvang qua vorm, techniek en uitrusting behouden wij ons daarom ook voor.

Aan gegevens en afbeeldingen in deze handleiding kunnen dan ook geen aanspraken worden ontleend.

Veiligheidsaanwijzingen en werktechniek

Speciale veiligheidsmaatregelen zijn nodig bij het werken met dit motorapparaat, omdat er met een zeer hoog toerental van het snijgarnituur wordt gewerkt.

De gehele handleiding voor de eerste ingebruik-neming aandachtig doorlezen en voor later gebruik goed opbergen. Het niet in acht nemen van de handleiding kan levensgevaarlijk zijn.

De nationale veiligheidsvoorschriften, bijv. van beroepsgroepen, sociale instanties, arbeidsinspectie en andere in acht nemen.

Wie voor het eerst met het motorapparaat werkt: door de verkoper of door een andere deskundige laten uitleggen hoe men hiermee veilig kan werken – of deelnemen aan een cursus.

Minderjarigen mogen niet met het motorapparaat werken – behalve jongeren boven de 16 jaar, die onder toezicht leren met het apparaat te werken.

Kinderen, huisdieren en toeschouwers op afstand houden.

Als het motorapparaat niet wordt gebruikt, het apparaat zo neerleggen dat niemand in gevaar kan worden gebracht. Het motorapparaat zo opbergen dat onbevoegden er geen toegang toe hebben.

De gebruiker is verantwoordelijk voor ongevallen die andere personen of hun eigendommen overkomen, resp. voor de gevaren waaraan deze worden blootgesteld.

Het motorapparaat alleen meegeven of uitlenen aan personen die met dit model en het gebruik ervan vertrouwd zijn – en altijd de handleiding meegeven.

Het gebruik van geluid producerende motorapparaten kan door nationale en ook plaatselijke, lokale voorschriften tijdelijk worden beperkt.

Wie met het apparaat werkt moet goed uitgerust en gezond zijn en een goede lichamelijke conditie hebben. Wie zich om gezondheidsredenen niet mag inspannen, moet zijn arts raadplegen of het werken met een motorapparaat mogelijk is.

Alleen voor dragers van een pacemaker: het ontstekingsmechanisme van dit apparaat genereert een zeer gering elektromagnetisch veld. Beïnvloeding van enkele typen pacemakers kan niet geheel worden uitgesloten. Ter voorkoming van gezondheidsrisico's adviseert STIHL de behandelend arts en de fabrikant van de pacemaker te raadplegen.

Na gebruik van alcohol, medicijnen die het reactievermogen beïnvloeden of drugs mag niet met het motorapparaat worden gewerkt.

Het motorapparaat – afhankelijk van het gemonteerde snijgarnituur – alleen gebruiken voor het maaien van gras en het knippen van wildgroei of iets dergelijks.

Het gebruik van het motorapparaat voor andere doeleinden is niet toegestaan en kan leiden tot ongelukken of schade aan het motorapparaat. Geen wijzigingen aan het product aanbrengen – ook dit kan leiden tot ongelukken of schade aan het motorapparaat.

Alleen die snijgarnituren of toebehoren monteren die door STIHL voor dit motorapparaat zijn vrijgegeven of technisch gelijkwaardige onderdelen. Bij vragen hierover contact opnemen met een geautoriseerde dealer. Alleen hoogwaardig gereedschap of toebehoren monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan het motorapparaat.

STIHL adviseert origineel STIHL gereedschap en toebehoren te monteren. Deze zijn qua eigenschappen optimaal op het product en de eisen van de gebruiker afgestemd.

De beschermkap van het motorapparaat kan de gebruiker niet tegen alle voorwerpen (stenen, glas, draad enz.) beschermen die door het snijgarnituur worden weggeslingerd. Deze voorwerpen kunnen ergens afketsen en vervolgens de gebruiker treffen.

Kleding en uitrusting

De voorgeschreven kleding en uitrusting dragen.

De kleding moet doelmatig zijn en mag tijdens het werk niet hinderen.

Nauwsluitende kleding – combipak, geen stofjas.

Geen kleding dragen waarmee men aan takken, struiken of de bewegende delen van het apparaat kan blijven haken. Ook geen sjaal, das en sieraden dragen. Lang haar in een paardenstaart dragen en vastzetten (hoofddoek, muts, helm enz.).

Stevige schoenen met stroeve, slipvrije zolen dragen.

WAARSCHUWING

Om de kans op oogletsel te reduceren een nauw aansluitende veiligheidsbril volgens de norm EN 166 dragen. Erop letten dat de veiligheidsbril goed zit.

Een vizier dragen en erop letten dat deze goed zit. Een vizier alleen biedt onvoldoende bescherming voor de ogen.

"Persoonlijke" gehoorbescherming dragen – zoals bijv. oorkappen.

Robuuste werkhand- schoenen van slijtvast materiaal dragen (bijv. leer).

STIHL biedt een omvangrijk programma aan persoonlijke beschermuitrusting aan.

Nederlands

Motorapparaat vervoeren

Altijd de motor afzetten.

Het motorapparaat uitgebalanceerd aan de steel/maaiboom, resp. aan de beugelhandgreep dragen.

In auto's: het motorapparaat tegen omvallen, beschadiging en tegen het weglekken van benzine beveiligen.

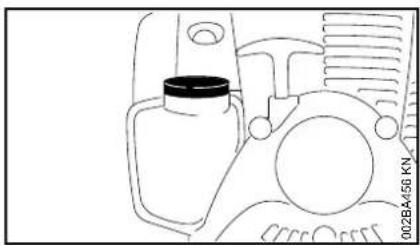

Tanken

Benzine is bijzonder licht ontvlambaar – uit de buurt blijven van open vuur – geen benzine morsen – niet roken.

Voor het tanken de motor afzetten.

Niet tanken zolang de motor nog heet is – de benzine kan overstromen – brandgevaar!

De tankdop voorzichtig losdraaien, zodat de heersende overdruk zich langzaam kan afbouwen en er geen benzine uit de tank kan spuiten.

Uitsluitend op een goed geventileerde plek tanken. Als er benzine werd gemorst, het motorapparaat direct schoonmaken – de kleding niet in

aanraking laten komen met de benzine, anders direct andere kleding aantrekken.

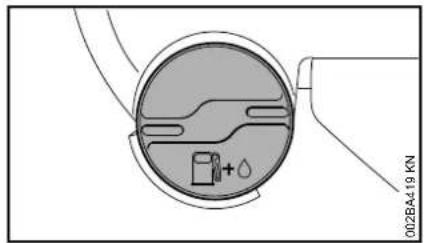

De motorapparaten kunnen af fabriek zijn uitgerust met verschillende tankdoppen.

Na het tanken de tank- schroefdop zo vast mogelijk aandraaien.

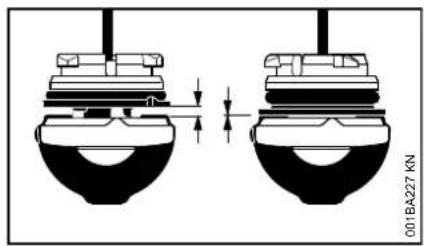

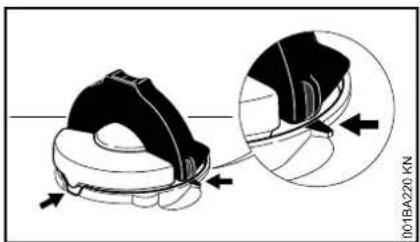

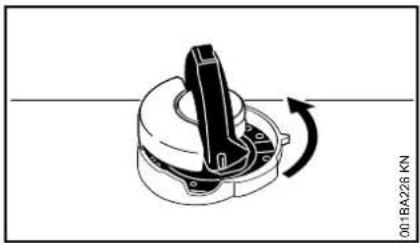

Na het tanken de tankdop met inklapbare beugel (bajonetsluiting) correct aanbrengen, tot aan de aanslag draaien en de beugel inklappen.

Hierdoor wordt het risico verkleind dat de tankdop door de motortrillingen losloopt en er benzine wegstroomt.

Op lekkages letten – als er benzine naar buiten stroomt, de motor niet starten – levensgevaar door verbranding!

Voor het starten

Het motorapparaat op technisch goede staat controleren – het desbetreffende hoofdstuk in de handleiding in acht nemen:

- Het brandstofsysteem op lekkage controleren, vooral de zichtbare onderdelen zoals bijv. de tankdop, slangaansluitingen, hand-benzinepomp (alleen bij motorapparaten met hand-benzinepomp). Bij lekkages of

beschadiging de motor niet starten – brandgevaar! Het apparaat voor de ingebruikneming door een geautoriseerde dealer laten repareren

• De combinatie van snijgarnituur, beschermkap, handgreep en draagstel moet zijn vrijgegeven en alle onderdelen moeten correct zijn gemonteerd. Geen metalen snijgarnituren – kans op letsel!
• De stopschakelaar moet gemakkelijk richting 0 kunnen worden gedrukt

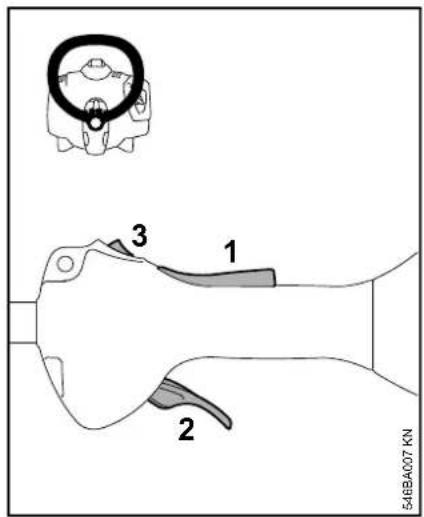

• De chokeknop, de gashendelblokkering en de gashendel moeten goed gangbaar zijn – de gashendel moet automatisch in de stationaire stand terugveren. Vanuit de standen en van de chokeknop moet deze bij het indrukken van de gashendel in de werkstand I terugveren.

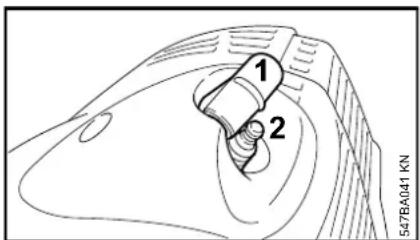

• Bougiesteker op vastzitten controleren – bij een loszittende steker kunnen vonken ontstaan, hierdoor kan het vrijkomende benzine-luchtmengsel ontbranden – brandgevaar!
• Snijgarnituur: correcte montage, staat en vastzitten

• Veiligheidsinrichtingen (bijv. beschermkap voor snijgarnituur) op beschadigingen, resp. slijtage controleren. Beschadigde onderdelen vervangen. Het apparaat niet met een beschadigde beschermkap gebruiken

• Geen wijzigingen aan de bedieningselementen en de veiligheidsinrichtingen aanbrengen

• De handgrepen moeten schoon en droog, olie- en vuilvrij zijn – belangrijk voor een veilige bediening van het motorapparaat
• Het draagstel en de handgreep(-grepen) overeenkomstig de lichaamslengte instellen

Het motorapparaat mag alleen in technisch goede staat worden gebruikt – kans op ongelukken!

Voor noodgevallen bij gebruik van draagstellen: het snel loskoppelen en neerzetten van het apparaat oefenen. Tijdens het oefenen het apparaat niet op de grond gooien, om beschadigingen te voorkomen.

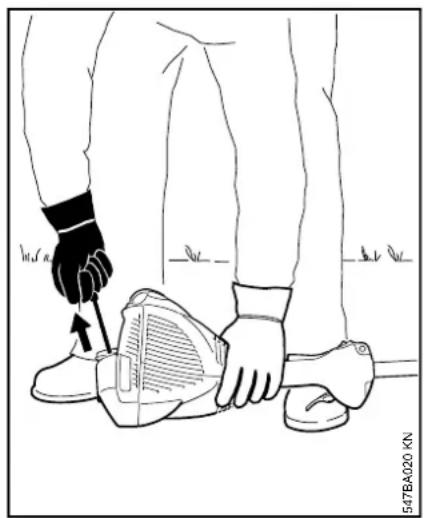

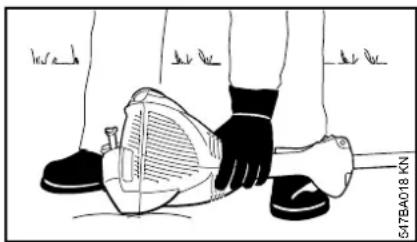

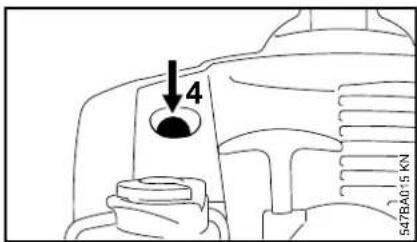

Motor starten

Minstens op 3 meter van de plek waar werd getankt – niet in een afgesloten ruimte.

Alleen op een vlakke ondergrond, een stabiele en veilige houding aannemen, het motorapparaat goed vasthouden – het snijgarnituur mag geen voorwerpen en ook de grond niet raken, omdat dit tijdens het starten kan meedraaien.

Het motorapparaat wordt slechts door één persoon bediend – geen andere personen binnen een straal van 15 m dulden – ook niet tijdens het starten – kans op letsel door weggeslingerde voorwerpen!

Contact met het snijgarni-tuur voorkomen – kans op letsel!

De motor niet 'los uit de hand' starten – starten zoals in de handleiding staat beschreven.

Het snijgarnituur draait nog even door nadat de gashendel wordt losgelaten – naloopeffect!

Stationair toerental controleren: het snijgarnituur moet bij stationair toerental – bij losgelaten gashendel – stilstaan.

Licht ontvlambare materialen (bijv. houtspanen, boomschors, droog gras, benzine) uit de buurt van de hete uitlaatgassen en de hete uitlaatdemper houden – brandgevaar!

Apparaat vasthouden en bedienen

Het motorapparaat altijd met beide handen op de handgrepen vasthouden. Altijd voor een stabiele en veilige houding zorgen.

De linkerhand op de beugelhandgreep, de rechterhand op de bedieningshandgreep – geldt ook voor linkshandigen.

Tijdens de werkzaamheden

Bij dreigend gevaar, resp. in geval van nood, direct de motor afzetten – de stopschakelaar richting 0 drukken.

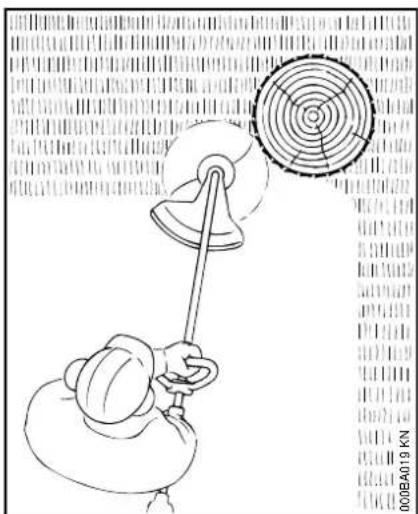

Binnen een brede straal van de plek waar wordt gewerkt kan door de weggeslingerde voorwerpen een kans op ongevallen ontstaan, daarom mogen er zich binnen een straal van 15 m geen andere personen ophouden. Deze afstand ook ten opzichte van andere objecten (auto's, ruiten) aanhouden – kans op materiële schade! Ook op een afstand van meer dan 15 m kan gevaar niet geheel worden uitgesloten.

Op een correct stationair toerental letten, zodat het snijgarnituur na het loslaten van de gashendel niet meer draait.

Nederlands

Regelmatig de instelling van het stationair toerental controleren, resp. corrigeren. Als het snijgarnituur bij stationair toerental toch meedraait, het stationair toerental door een geautoriseerde dealer laten repareren. STIHL adviseert de STIHL dealer.

Let op bij gladheid, regen, sneeuw, op hellingen, in oneffen terrein enz. – kans op uitglijden!

Op obstakels letten: boomstronken, wortels – struikelgevaar!

Altijd voor een stabiele en veilige houding zorgen.

Alleen staand op de grond werken, nooit op onstabiele plaatsen, nooit op een ladder of vanaf een hoogwerker.

Bij gebruik van gehoorbeschermers moet extra omzichtig en bedachtzaam worden gewerkt – omdat geluiden die op gevaar wijzen (schreeuwen, alarmsignalen e.d.) minder goed hoorbaar zijn.

Op tijd rustpauzes nemen om vermoeidheid en uitputting te voorkomen – kans op ongelukken!

Rustig en met overleg werken – alleen bij voldoende licht en goed zicht. Voorzichtig werken, anderen niet in gevaar brengen.

Het motorapparaat produceert giftige uitlaatgassen zodra de motor draait. Deze gassen kunnen geurloos en onzichtbaar zijn en onverbrande koolwaterstoffen en benzol bevatten. Nooit in afgesloten of slecht geventileerde ruimtes met het motorapparaat werken – ook niet met machines voorzien van katalysator.

Bij het werken in greppels, slenken of op plaatsen met weinig ruimte, steeds voor voldoende luchtventilatie zorgen – levensgevaar door vergiftiging!

Bij misselijkheid, hoofdpijn, gezichtsstoornissen (bijv. kleiner wordend blikveld), gehoorverlies, duizeligheid, afnemende concentratie, de werkzaamheden direct onderbreken – deze symptomen kunnen onder andere worden veroorzaakt door een te hoge uitlaatgasconcentratie – kans op ongelukken!

Geluidsoverlast en uitlaatgasemissie zo veel mogelijk beperken – de motor niet onnodig laten draaien, alleen gas geven tijdens het werk.

Niet roken tijdens het gebruik en in de directe omgeving van het motorapparaat – brandgevaar! – Uit het brandstofsysteem kunnen ontvlambare benzinedampen ontsnappen.

Tijdens het werk vrijkomend(e) stof, rook en dampen kunnen schadelijk zijn voor de gezondheid. Bij sterke stof- of rookontwikkeling een stofmasker dragen.

Als het motorapparaat niet volgens voorschrift (bijv. door geweld van buitenaf, door stoten of vallen) werd uitgeschakeld, voor het opnieuw in gebruik nemen beslist controleren of dit in goede staat verkeert – zie ook "Voor het starten". Vooral op lekkage van het brandstofsysteem en de goede werking van de veiligheidsinrichtingen letten. Motorapparaten die niet meer bedrijfszeker zijn, in geen geval verder gebruiken. In geval van twijfel contact opnemen met een geautoriseerde dealer.

Niet in de warmestartstand van de chokeknop werken – het motortoerental is bij deze stand van de chokeknop niet regelbaar.

Nooit zonder de op het apparaat en het snijgarnituur afgestemde beschermkap wer- ken – kans op letsel door wegge- slingerde voorwerpen!

Terrein controleren: vaste voorwerpen – stenen, metalen delen of iets dergelijks kunnen worden weggeslingerd – ook meer dan 15 m – kans op letsell – En deze kunnen het snijgarnituur alsmede objecten (zoals bijv. geparkeerde auto's, ruiten) beschadigen (materiële schade).

In onoverzichtelijk, dicht begroeid terrein bijzonder voorzichtig te werk gaan.

Bij het maaien van hoog struikgewas, onder bosschages en heggen: werkhoogte met het snijgarnituur minimaal 15 cm – dieren niet in gevaar brengen.

Voor het achterlaten van het apparaat: motor afzetten.

Het snijgarnituur regelmatig, met korte tussenpozen en bij merkbare wijzigingen direct controleren:

• De motor afzetten, het apparaat stevig vasthouden, het snijgarnituur tot stilstand laten komen.
• Op goede staat en vastzitten controleren, op scheurvorming letten
• Beschadigde snijgarnituren direct vervangen, ook bij zeer kleine haarscheurtjes

Gras en takkenresten op de koppeling voor het snijgarnituur regelmatig verwijderen – verstoppingen ter hoogte van het snijgarnituur of de beschermkap verwijderen.

Voor het vervangen van het snijgarnituur de motor afzetten – kans op letsel!

Beschadigde of gescheurde snijgarnituren niet meer gebruiken en niet repareren – bijv. door lassen of richten – wijziging van de vorm (onbalans).

Deeltjes of breukstukken kunnen loskomen en met hoge snelheid de gebruiker of derden treffen – ernstig letsel!

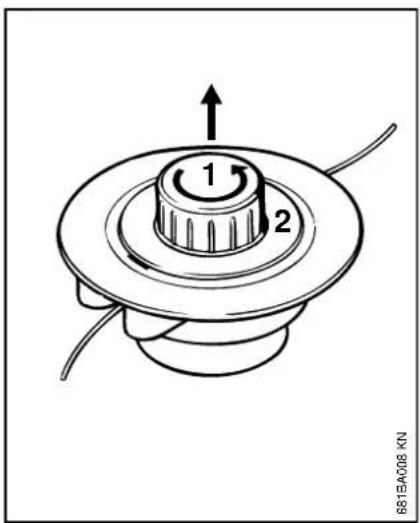

Gebruik van maaikoppen

Alleen een beschermkap met volgens voorschrift gemonteerd mes monteren, zodat de maaidraden op de toegestane lengte worden afgesneden.

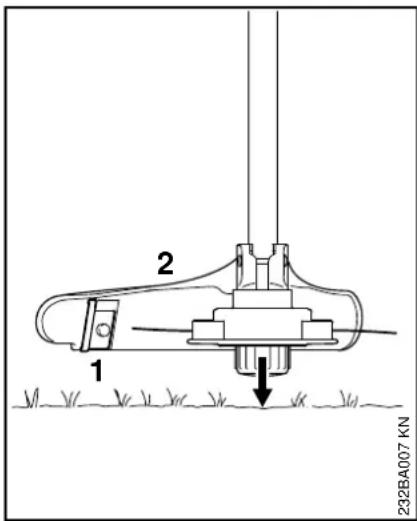

Voor het nastellen van de maaidraad bij met de hand nastelbare maakoppen beslist de motor afzetten – kans op letsel!

Verkeerd gebruik, met een te lange maaidraad, reduceert het motortoerental. Dit leidt, door het constant slippen van de koppeling, tot oververhitting en tot beschadiging van belangrijke delen (bijv. koppeling, en delen van de kunststof behuizing) – bijv. door het bij stationair toerental meedraaiende snijgarnituur – kans op letsel!

Trillingen

Langdurig gebruik van het motorapparaat kan leiden tot door trillingen veroorzaakte doorbloedingsstoornissen aan de handen ("witte vingers").

Een algemeen geldende gebruiksduur kan niet worden vastgesteld, omdat deze van meerdere factoren afhankelijk is.

De gebruiksduur wordt verlengd door:

• Bescherming van de handen (warme handschoenen)
• Rustpauzes

De gebruiksduur wordt verkort door:

• Bijzondere persoonlijke aanleg voor slechte doorbloeding (kenmerk: vaak koude vingers, kriebelen)
  – Lage buitentemperaturen
• De mate van kracht uitgeoefend door de handen (stevig beetpakken beïnvloedt de doorbloeding nadelig)

Bij regelmatig, langdurig gebruik van het apparaat en bij het herhaald optreden van de betreffende symptomen (bijv. vingers kriebelen) wordt een medisch onderzoek geadviseerd.

Onderhoud en reparaties

Het motorapparaat regelmatig onderhouden. Alleen die onderhouds- en reparatiewerkzaamheden uitvoeren die in de handleiding staan beschreven. Alle andere werkzaamheden laten uitvoeren door een geautoriseerde dealer.

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers worden regelmatig geschoold en hebben de beschikking over Technische informaties.

Alleen hoogwaardige onderdelen monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan het apparaat. Bij vragen contact opnemen met een geautoriseerde dealer.

STIHL adviseert originele STIHL onderdelen te monteren. Deze zijn qua eigenschappen optimaal op het apparaat en de eisen van de gebruiker afgestemd.

Nederlands

Bij reparatie-, onderhouds- en reinigingswerkzaamheden altijd de motor afzetten en de bougiesteker lostrekken – kans op letsel door het onbedoeld starten van de motor! – Uitzondering: afstelling carburateur en stationair toerental.

De motor mag bij een losgetrokken bougiesteker of bij een losgedraaide bougie niet met behulp van het startmechanisme worden getornd - brandgevaar door ontstekingsvonken buiten de cilinder!

Het motorapparaat niet in de nabijheid van open vuur onderhouden en opslaan – brandgevaar door de brandstof!

De tankdop regelmatig op lekkage controleren.

Alleen in goede staat verkerende, door STIHL vrijgegeven bougies – zie "Technische gegevens" – monteren.

Bougiekabel controleren (goede isolatie, vaste aansluiting).

Controleer of de uitlaatdemper in een goede staat verkeert.

Niet met een defecte of zonder uitlaatdemper werken – brandgevaar! – Gehoorschade!

De hete uitlaatdemper niet aanraken – gevaar voor brandwonden!

Symbolen op de beschermkappen

Een pijl op de beschermkap voor het snijgarnituur geeft de draairichting van het snijgarnituur aan.

De beschermkap alleen in combinatie met maaikoppen gebruiken – geen metalen snijgarnituren gebruiken.

Maaikop met maaidraad

Voor soepel "maaigedrag" – voor nauwkeurig maaien, zelfs van onregelmatige grasranden rondom bomen en heiningpalen – geringe beschadiging van de boomschors.

! WAARSCHUWING

De maaidraad niet door een staaldraad vervangen – kans op letsel!

Maaikop met kunststof messen – STIHL PolyCut 6-3

002BA073 KN 1

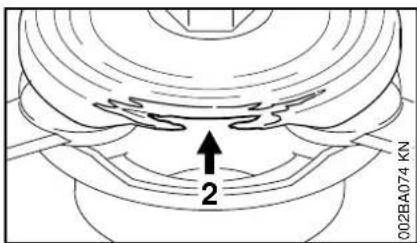

002BA074 KN 2

Voor het maaien van niet-afgezette grasvelden (zonder palen, omheiningen, bomen en vergelijkbare obstakels).

Beslist de onderhoudsvoorschriften voor de maaikop PolyCut in acht nemen!

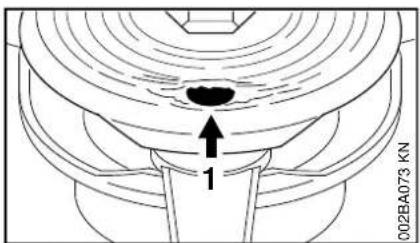

Op de slijtage-indicatoren letten!

Het onderste deel van de PolyCut is voorzien van slijtage-indicatoren.

Als één van de ronde gaten (1; pijl) zichtbaar of als de naar binnen opstaande rand (2; pijl) versleten is, mag de PolyCut 6-3 niet meer worden gebruikt – door een nieuwe maaikop vervangen!

Nederlands

WAARSCHUWING

Bij het negeren van de slijtage-indicatoren bestaat de kans dat het snijgarnituur breekt en weggeslingerde delen mogelijk tot letsel leiden.

Om de kans op ongelukken door brekende messen te verkleinen, contact met stenen, metalen delen of iets dergelijks voorkomen!

De PolyCut-messen regelmatig op scheurtjes controleren. Als één van de messen is gescheurd, alle messen van de PolyCut vervangen!

Vrijgegeven combinaties van zaaggarnituur, beschermkap/aanslag, handgreep en draagstel

Snijgarnituur Beschermkap Handgreep Draagstel
4 5			0000-GX-0401-A3

Vrijgegeven combinaties

Afhankelijk van het snijgarnituur de juiste combinatie uit de tabel kiezen!

WAARSCHUWING

Om veiligheidsredenen zijn andere combinaties niet toegestaan – kans op ongelukken!

Snijgarnituren

Maaikoppen

1 STIHL AutoCut C 5-2
2 STIHL AutoCut 5-2
3 STIHL AutoCut C 6-2
4 STIHL DuroCut 5-2
5 STIHL PolyCut 6-3

Beschermkap

6 Beschermkap met mes voor maaikoppen

Handgreep

7 Beugelhandgreep

Draagstel

8 Enkele schouderriem kan worden gebruikt

Beugelhandgreep monteren

In de uitleveringsstaat van het nieuwe apparaat is de beugelhandgreep al op de steel gemonteerd, moet echter nog worden gedraaid en uitgelijnd.

Beugelhandgreep uitlijnen

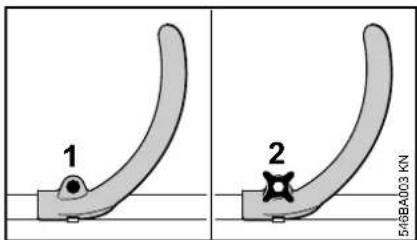

1 2 546BA003 KN

Uitvoeringen met bout (FS 40)

- Bout (1) op de handgreep met behulp van een schroevendraaier of combisleutel losdraaien

Uitvoeringen met knevelbout (FS 50)

● Knevelbout (2) op de handgreep losdraaien

Alle uitvoeringen

- De handgreep om de steel naar boven draaien

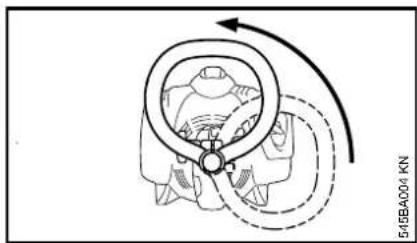

A 546BA004 KN

Door het wijzigen van de afstand (A) kan de handgreep in de voor de gebruiker en de toepassing meest gunstige stand worden gebracht.

Advies: afstand (A) = ca. 15 cm

• De handgreep in de gewenste stand schuiven
• De bout, resp. de knevelbout zo vastdraaien dat de handgreep niet meer op de steel kan worden verdraaid

• Beschermkap (1) tot aan de aanslag op de houder (2) schuiven
• Moer (3) in het binnenzeskant op de beschermkap steken – de boringen moeten in lijn liggen
  ● Bout (4) met ring in de boring draaien en vastdraaien

Nederlands

Snijgarnituur monteren

Motorapparaat neerleggen

• Motor afzetten
• Het motorapparaat zo neerleggen, dat de beugelhandgreep en de motorkap naar beneden en de as naar boven zijn gericht

Drukschotel

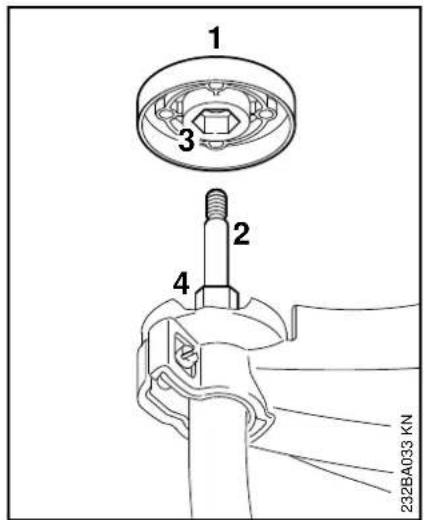

1 3 2 4 232BA033 KN

De drukschotel (1) behoort tot de leveringsomvang van de DuroCut 5-2 en PolyCut 6-3. Deze is alleen nodig bij montage van deze maaikoppen.

Maaikop STIHL AutoCut 5-2, maaikop STIHL AutoCut C 5-2

- Drukschotel (1), indien gemonteerd, van de as (2) trekken

Maaikop STIHL DuroCut 5-2, maaikop STIHL PolyCut 6-3

- Drukschotel (1) op de as (2) schuiven, hierbij het binnenzeskant (3) op het zeskant (4) steken

As blokkeren

6 5 6 5468A017 KN

- Voor het blokkeren van de as het gereedschap (5) in de boringen (6) in de beschermkap en drukschotel steken, zowel de beschermkap als de drukschotel hierbij iets heen en weer draaien tot de as is geblokkeerd

Maaikop met schroefdraadaansluiting monteren

De bijlage voor de maaikop goed bewaren.

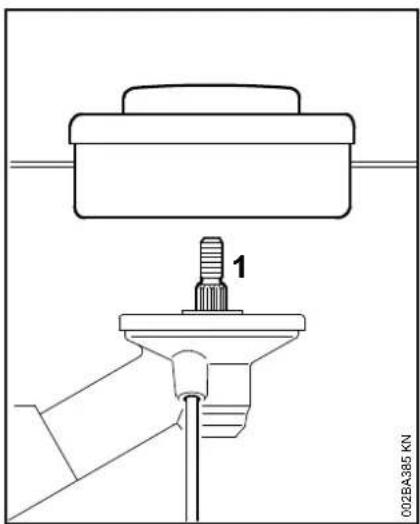

1 002BA385 KN

• De maakop linksom tot aan de aanslag op de as (1) schroeven
• As blokkeren
  ● Maaikop vastdraaien

LET OP

Het gereedschap voor het blokkeren van de as weer lostrekken.

Maaikop verwijderen

• As blokkeren
• De maaikop rechtsom draaien

Maaikop zonder schroefdraadaansluiting monteren

De bijlage voor de maaikop goed bewaren!

STIHL AutoCut 5-2

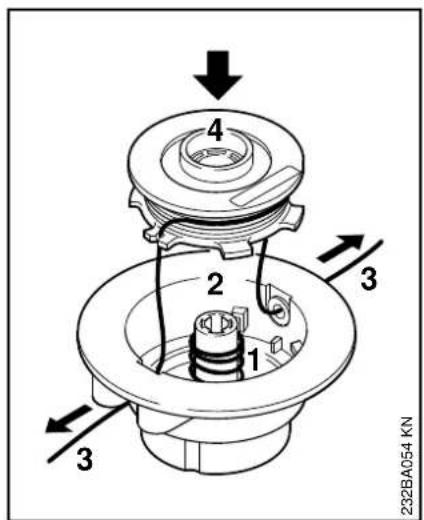

232BA054 KN

● Veer (1) in het bovenste deel (2) schuiven
● Maaidraden (3) op de spoel (4) wikkelen
- De maaidraden door de hulzen steken en de spoel in de spoelbehuizing plaatsen

De afzonderlijke handelingen staan in de meegeleverde bijlage beschreven!

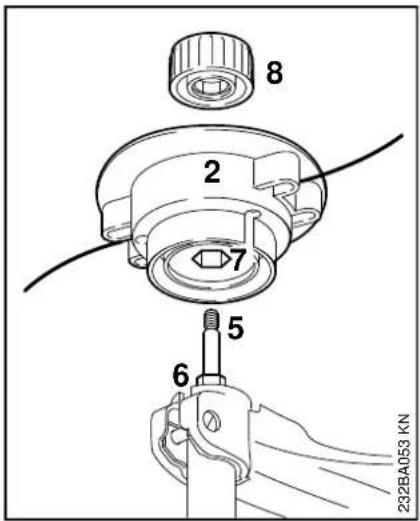

8 2 7 5 6 232BA053 KN

• Bovenste deel (2) op de as schuiven (5), hierbij het binnenzeskant (7) op het zeskant (6) steken
• De dop (8) op het bovenste deel aanbrengen – rechtsom tot aan de aanslag op de as draaien en vastdraaien

Nederlands

STIHL AutoCut C 5-2

8 2 9 681BA018 KN

• Bovenste deel (2) als bij de maaikop AutoCut 5-2 op de as schuiven
• Spoel (9) slechts zo ver rechtsom draaien dat de twee pijlpunten recht tegenover elkaar staan – de spoel in deze stand borgen
• Dop (8) in de spoel aanbrengen, indrukken en tegelijkertijd rechtsom draaien
• De dop rechtsom draaien tot deze aanligt en handvast draaien

STIHL PolyCut 6-3

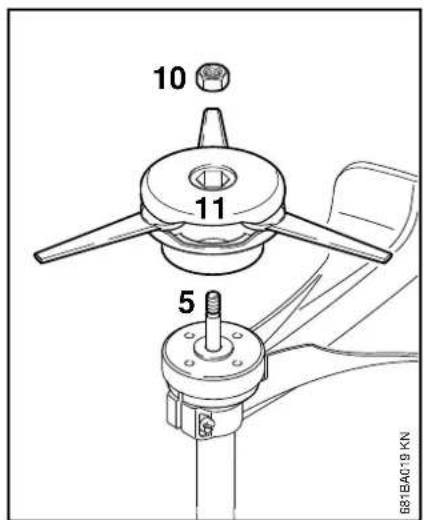

10 11 5 681BA0'19 KN

• Drukschotel op de as schuiven
  ● Moer (10) in de maaikop aanbrengen
  ● Maaikop (11) rechtsom tot aan de aanslag op de as (5) draaien
• As blokkeren
  ● Maaikop vastdraaien

WAARSCHUWING

Een te gemakkelijk draaiende moer vervangen.

LET OP

Het gereedschap voor het blokkeren van de as weer lostrekken.

Maaikop verwijderen

STIHL AutoCut

• Het spoelhuis vasthouden
• De dop linksom draaien
• As blokkeren
  ● Maaikop linksom draaien

STIHL PolyCut

Brandstof

De motor draait op een brandstofmengsel van benzine en motorolie.

WAARSCHUWING

Direct huidcontact met benzine en het inademen van benzinedampen voorkomen.

STIHL MotoMix

STIHL adviseert het gebruik van STIHL MotoMix. Dit kant-en-klare brandstofmengsel bevat geen benzol, is loodvrij, kenmerkt zich door een hoog octaangetal en biedt altijd de juiste mengverhouding.

STIHL MotoMix is voor de langst mogelijke levensduur van de motor gemengd met STIHL tweetaktmotorolie HP Ultra.

MotoMix is niet in alle exportlanden leverbaar.

Brandstof mengen

LET OP

Brandstoffen die niet geschikt zijn of met een afwijkende mengverhouding kunnen leiden tot ernstige schade aan de motor. Benzine of motorolie van een mindere kwaliteit kunnen de motor, keerringen, leidingen en benzinetank beschadigen.

Benzine

Alleen benzine van een gerenommeerd merk met een octaangetal van minimaal 90 RON tanken – loodvrij of loodhoudend.

Benzine met een alcoholpercentage van meer dan 10% kan bij motoren met handmatig instelbare carburateurs storingen veroorzaken, daarom mag deze benzine voor deze motoren niet worden gebruikt.

Motoren met M-Tronic leveren met benzine met een alcoholpercentage tot 25% (E25) het volle motorvermogen.

Motorolie

Als brandstof zelf wordt gemengd mag alleen een STIHL tweetaktmotorolie of een andere hoogwaardige motorolie van de klasse JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC of ISO-L-EGD worden gebruikt.

STIHL schrijft de tweetaktmotorolie STIHL HP Ultra of een gelijkwaardige hoogwaardige motorolie voor om de emissiegrenswaarden gedurende de machinelevensduur te kunnen waarborgen.

Mengverhouding

Bij STIHL tweetaktmotorolie 1:50; 1:50 = 1 deel olie + 50 delen benzine

Voorbeelden

Hoeveelheid STIHL tweetaktolie 1:50 benzine

Liter Liter (ml)

1 0 ,

5 0,10 (100)

10 0,20 (200)

Hoeveelheid STIHL tweetaktolie 1:50 benzine

Liter Liter (ml)

15 0,30 (300)

20 0,40 (400)

25 0,50 (500)

- In een voor benzine vrijgegeven jerrycan eerst motorolie bijvullen en vervolgens benzine en goed mengen

Brandstofmengsel opslaan

Benzine alleen bewaren in voor benzine vrijgegeven jerrycans op een veilige, droge en koele plaats, beschermd tegen licht en zonnestralen.

Het brandstofmengsel veroudert – alleen de hoeveelheid die nodig is voor enkele weken mengen. Het brandstofmengsel niet langer dan 30 dagen bewaren. Door de inwerking van licht, zon, lage of hoge temperaturen kan het brandstofmengsel sneller onbruikbaar worden.

STIHL MotoMix kan echter tot zo'n 2 jaar probleemloos worden bewaard.

- De jerrycan met brandstofmengsel voor het tanken goed schudden

WAARSCHUWING

In de jerrycan kan zich druk opbouwen – de dop voorzichtig losdraaien.

- De benzinetank en de jerrycan regelmatig grondig reinigen

De restbrandstof en de voor de reiniging gebruikte vloeistof volgens voorschrift en milieubewust opslaan en afvoeren!

Nederlands

Tanken

Apparaat voorbereiden

• De tankdop en de omgeving ervan voor het tanken reinigen zodat er geen vuil in de tank valt
• Het apparaat zo plaatsen, dat de tankdop naar boven is gericht

De motorapparaten kunnen af fabriek zijn uitgerust met verschillende tankdoppen.

002BA/18 KN

Tankdop met klapbeugel (bajonetsluiting)

Tankdop met klapbeugel opendraaien

- Beugel opklappen tot deze verticaal staat

● De dop linksom draaien (ca. 1/4 slag)

Bij het tanken geen benzine morsen en de tank niet tot aan de rand vullen.

STIHL adviseert het STIHL vulsysteem voor brandstof (speciaal toebehoren).

- Tanken

Tankdop met klapbeugel dichtdraaien

Beugel staat verticaal:

• Dop aanbrengen – de markeringen op de dop en de vulpijp moeten met elkaar corresponderen
• De dop tot aan de aanslag naar beneden drukken

Nederlands

001BA221 KN

• Dop ingedrukt houden en rechtsom draaien tot deze vastklikt

• Dop vastpakken – de dop is correct vergrendeld als deze niet kan worden bewogen, noch kan worden weggenomen

• De dop aanbrengen en zover linksom draaien tot deze in de zitting van de vulpijp aangrijpt

001BA222 KN

• Beugel tot aan de aanslag terugklappen
  Als de dop kan worden bewogen of kan worden weggenomen
  Het onderste deel is ten opzichte van het bovenste deel verdraaid:
• De dop verder linksom draaien (ca. 1/4 slag) – het onderste deel van de dop wordt hierdoor in de juiste stand gedraaid
• De dop linksom draaien en sluiten – zie hoofdstuk "Sluiten" en "Vergrendeling controleren"

Vergrendeling controleren

• De nok van de beugel moet geheel in de uitsparing (pijl) vallen

001BA227 KN

Links: onderste deel van de dopverdraaid

Rechts: onderste deel van de dop inde juiste stand

Schroef-tankdop opendraaien

• Tankdop linksom draaien tot deze van de tankopening kan worden genomen
• Tankdop wegnemen

Nederlands

Tanken

Bij het tanken geen benzine morsen en de tank niet tot aan de rand vullen. STIHL adviseert het STIHL vulsysteem (speciaal toebehoren).

Schroef-tankdop dichtdraaien

• Tankdop aanbrengen
• Tankdop tot aan de aanslag rechtsom draaien en met de hand zo vast mogelijk aandraaien

Motor starten/afzetten

Bedieningselementen

Uitvoering met beugelhandgreep

3 1 2 546BA007.KN

1 Gashendelblokkering
2 Gashendel
3 Stopschakelaar – met de werkstand en 0 = stopstand.

Werking van de stopschakelaar en het contact

De niet ingedrukte stopschakelaar staat in de werkstand: het contact is ingeschakeld – de motor is startklaar en kan worden gestart. Als de stopschakelaar in stand 0 wordt gedrukt, wordt de ontsteking

uitgeschakeld. Nadat de motor is afgeslagen, wordt het contact automatisch weer ingeschakeld.

Motor starten

4 547BA0.5 KN

- Balg (4) van de hand-benzinepomp ten minste 5-maal indrukken – ook als de balg met benzine is gevuld

Koude motor (koude start)

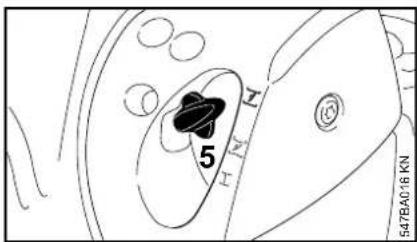

5 H H H 54TBA016 KN

- Chokeknop (5) indrukken en hierbij in stand 1 draaien

Warme motor (warme start)

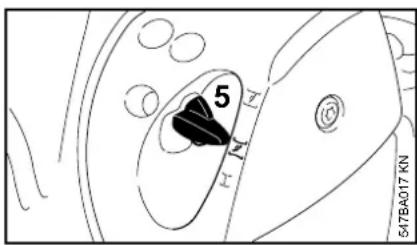

5 S47BA017 KN

- Chokeknop (5) indrukken en hierbij in stand draaien

Deze instelling geldt ook als de motor reeds heeft gedraaid, maar nog koud is.

Starten

• Het apparaat zo op de grond plaatsen dat het niet kan omvallen: de steun op de motor en de beschermkap voor het snijgarnituur vormen de ondersteuning. Het snijgarnituur mag noch de grond noch enig ander voorwerp raken
• Een veilige houding aannemen
• Het apparaat met de linkerhand stevig op de grond drukken – hierbij noch de gashendel, noch de blokkeerhendel aanraken

De voet of de knie niet op de steel/maaiboom plaatsen!

- Met de rechterhand de starthandgreep vastpakken

Uitvoering zonder ErgoStart

- De starchandgreep langzaam tot aan de eerst voelbare aanslag uittrekken en vervolgens snel en krachtig doortrekken

Uitvoering met ErgoStart

- De starchandgreep gelijkmatig uittrekken

Het koord niet tot aan het koorduiteinde uit de boring trekken – kans op breuk!

• De starchandgreep niet terug laten schieten – maar laten vieren zodat het startkoord correct kan worden opgerold
• Verder starten tot de motor draait

Zodra de motor draait

547BA021 KN

- De blokkeerhendel indrukken en gas geven – de chokeknop springt in de werkstand I – na een koude start de motor door enkele keren gas te geven warmdraaien

Bij een correct afgestelde carburateur mag het snijgarnituur bij stationair toerental niet meedraaien!

Het apparaat is klaar voor gebruik.

Motor afzetten

- De stopschakelaar richting 0 drukken – de motor stopt – de stopschakelaar loslaten – de stopschakelaar veert terug

Nederlands

Verdere aanwijzingen met betrekking tot het starten

De motor slaat in de koudestartstand of bij het accelereren af.

• De chokeknop in stand plaatsen – verder starten tot de motor draait
  De motor start niet in de warmestartstand
• De chokeknop in stand plaatsen – verder starten tot de motor draait
  De motor slaat niet aan
  ● Controleren of alle bedieningselementen correct zijn afgesteld
• Controleren of de tank met benzine is gevuld, zo nodig tanken
  ● Controleren of de bougiesteker stevig op de bougie is gedrukt
• Startprocedure herhalen

• De chokeknop in stand I plaatsen – verder starten tot de motor draait
  Alle benzine werd verbruikt
• Na het tanken de balg van de hand-benzinepomp ten minste 5-maal indrukken – ook als de balg met benzine is gevuld
• De chokeknop afhankelijk van de motortemperatuur instellen
• Motor opnieuw starten

Gebruiksvoorschriften Luchtfilter reinigen

Gedurende de eerste bedrijfsuren

Het nieuwe apparaat tot aan de derde tankvulling niet onbelast met hoge toerentallen laten draaien, om te voorkomen dat er tijdens de inloopfase extra belasting optreedt. Gedurende de inloopfase moeten de bewegende delen op elkaar inlopen – in de motor heerst een verhoogde wrijvingsweerstand. De motor levert zijn maximale vermogen pas na 5 tot 15 tankvullingen.

Tijdens de werkzaamheden

De motor nog even stationair laten draaien als hij voordien lange tijd onder vollast heeft gedraaid, tot de meeste warmte door de koelluchtstroom is afgevoerd. Dit om te voorkomen dat de componenten op de motor (ontstekingssysteem, carburateur) door warmteophoping te zwaar worden belast.

Na het werk

Als het werk even wordt onderbroken: de motor laten afkoelen. Het apparaat met lege benzinetank op een droge plaats, niet in de buurt van ontstekingsbronnen, opbergen tot het moment dat het apparaat weer wordt gebruikt. Bij langdurige stilstand – zie "Apparaat opslaan".

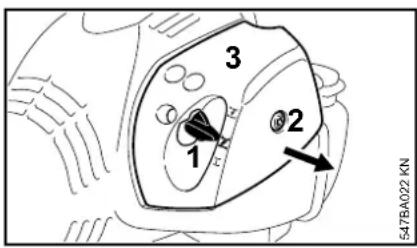

Als het motorvermogen merkbaar afneemt

3 1 2 547BA022 KN

• Chokeknop (1) in stand ✕ plaatsen
  ● Bout (2) in filterdeksel (3) linksom draaien, tot het deksel los zit
• Filterdeksel (3) over de chokeknop heen lostrekken en wegnemen
• Het grove vuil rondom het filter verwijderen

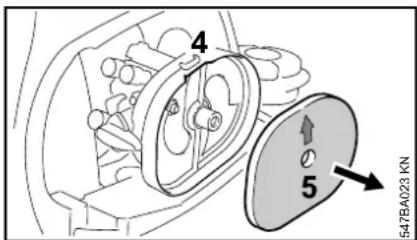

4 5 547BA023 KN

• Via de uitsparing (4) in het filterhuis het vilten filter (5) wegnemen
• Vilten filter (5) vervangen – als tijdelijke maatregel uitkloppen of uitblazen – niet uitwassen

LET OP

Beschadigde onderdelen vervangen!

• Het vilten filter (5) zo in het filterhuis plaatsen dat het hiermee gelijkligt – de pijl is gericht naar de uitsparing
• Chokeknop (1) in stand ✕ plaatsen
• Filterdeksel (3) aanbrengen – hierbij de bout (2) niet scheef drukken – de bout in de boring draaien

De carburateur van het apparaat is af fabriek zo afgesteld dat de motor onder alle bedrijfsomstandigheden wordt voorzien van een optimaal benzine-luchtmengsel.

Stationair toerental instellen

Motor slaat bij stationair toerental af

● Motor ca. 3 min. warm laten draaien
- Aanslagschroef stationair toerental (LA) langzaam rechtsom draaien, tot de motor gelijkmatig draait – het snijgarnituur mag niet meebewegen

Het snijgarnituur beweegt bij stationair toerental mee

- Aanslagschroef stationair toerental (LA) linksom draaien, tot het snijgarnituur stil blijft staan, vervolgens 1/2 tot 3/4 slag in dezelfde richting verder draaien

WAARSCHUWING

Als het snijgarnituur na de uitgevoerde afstelling bij stationair toerental niet stil blijft staan, het motorapparaat door een geautoriseerde dealer laten repareren.

Bougie

• Bij onvoldoende motorvermogen, slecht starten of onregelmatig stationair toerental eerst de bougie controleren.
• Na ca. 100 bedrijfsuren de bougie vervangen – bij sterk ingebrande elektroden reeds eerder – alleen door STIHL vrijgegeven, ontstoorde bougies gebruiken – zie "Technische gegevens"

Bougie uitbouwen

- Motor afzetten

1 2 547B041 KN

● Bougiesteker (1) lostrekken
- Bougie (2) losdraaien

Nederlands

Bougie controleren

000BA039 KN A

● Vervuilde bougie reinigen
- Elektrodeafstand (A) controleren en zo nodig afstellen, waarde voor elektrodeafstand – zie "Technische gegevens"
- Oorzaken van de vervuiling van de bougie opheffen

Mogelijke oorzaken zijn:

• Te veel motorolie in de benzine
• Vervuild luchtfilter
• Ongunstige bedrijfsomstandigheden

000BA045 KN 1

! WAARSCHUWING

Bij een niet vastgedraaide of ontbrekende aansluitmoer (1) kunnen vonken worden gevormd. Als in een licht brandbare of explosieve omgeving wordt gewerkt, kunnen brand of

explosies ontstaan. Personen kunnen ernstig letsel oplopen of er kan materiële schade ontstaan.

- Ontstoorde bougies met een vaste aansluitmoer monteren

Bougie monteren

• Bougie in de boring draaien
• Bougiesteker op de bougie drukken

Motorkarakteristiek

Als ondanks het gereinigde luchtfilter en de correcte carburateurafstelling de motorkarakteristiek niet optimaal is, kan dit ook te wijten zijn aan de uitlaatdemper.

De uitlaatdemper bij de geautoriseerde dealer op vervuiling (koolaanslag) laten controleren!

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren.

Apparaat opslaan Onderhoud maaikop

Bij buitengebruikstelling vanaf ca. 3 maanden

• De benzinetank op een goed geventileerde plaats aftappen en reinigen
• De brandstof volgens de voorschriften en milieuwetgeving opslaan
• De motor laten draaien tot hij uit zichzelf afslaat, als dit wordt nagelaten kunnen de carburateurmembranen vastplakken!
• Snijgarnituur demonteren, schoonmaken en controleren. Metalen snijgarnituren insmeren met conserveringsolie.
• Het apparaat goed schoonmaken, vooral de cilinderribben en het luchtfilter!
• Het apparaat op een droge en veilige plaats opbergen – tegen gebruik door onbevoegden (bijv. kinderen) beschermen

Motorapparaat neerleggen

• Motor afzetten
• Het motorapparaat zo neerleggen, dat de beugelhandgreep en de motorkap naar beneden en de as naar boven zijn gericht

Maaidraad vervangen

Voor het vervangen van de maaidraad de maaikop beslist op slijtage controleren.

WAARSCHUWING

Als er sterke slijtagesporen zichtbaar zijn, moet de maaikop compleet worden vervangen.

De maaidraden worden in het vervolg kortweg "draden" genoemd.

Tot de leveringsomvang van de maaikop behoort een handleiding met afbeeldingen die laat zien hoe de draden worden vervangen. Daarom de handleiding voor de maaikop goed bewaren.

- Indien nodig de maaikop uitbouwen

Maaidraad bijstellen

STIHL AutoCut

2 1 232BA007 KN

• De draaiende maakop evenwijdig boven het begroeide oppervlak houden – de grond aantippen – de draad wordt ca. 3 cm (1,2 inch) bijgesteld
• Door het mes (1) op de beschermkap (2) worden te lange maaidraden op de optimale lengte afgesteld – daarom het meerdere malen aantippen achter elkaar vermijden!

De maaidraad wordt alleen afgesteld als de beide maaidraden nog minimaal 2,5 cm (1 inch) lang zijn!

Als de maaidraad korter dan 2,5 cm (1 inch) is:

Nederlands

WAARSCHUWING

Voor het met de hand bijstellen van de maaidraad de motor beslist afzetten – anders is er kans op letsel!

• Apparaat omdraaien
• Dop op de draadspoel tot aan de aanslag indrukken
• De draaduiteinden uit de draadspoel trekken

Als er geen draad meer in de spoel aanwezig is, de maaidraad vervangen.

Bij alle andere maaikoppen

Zoals beschreven in de bijlage van de maaikop.

WAARSCHUWING

Voor het met de hand bijstellen van de maaidraad de motor beslist afzetten – anders is er kans op letsel!

Maaidraden vervangen

STIHL DuroCut

WAARSCHUWING

Voordat de maaikop met de hand wordt voorzien van maaidraad de motor beslist afzetten – anders is er kans op letsel!

- De maaikop aan de hand van de meegeleverde handleiding voorzien van de op maat afgekorte draad

STIHL AutoCut C 5-2

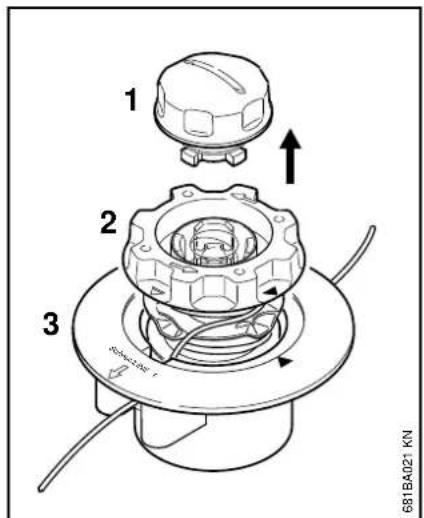

Maaikop demonteren en draadresten verwijderen

Bij normaal gebruik wordt de draadvoorraad in de maaikop bijna compleet opgebruikt.

1 2 3 681BA021 KN

• De maaikop vasthouden en de dop (1) zo ver linksom draaien dat deze kan worden weggenomen
• Spoel (2) uit het bovenste deel (3) trekken en de draadresten verwijderen

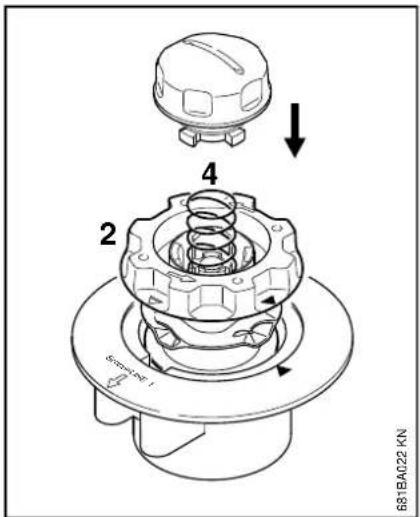

Maaikop samenstellen

681BA022 KN 4 2

• Lege spoel in het bovenste deel aanbrengen
  Als de veer (4) is weggesprongen:
• De veer zover in de spoel (2) drukken, dat deze hoorbaar vastklikt
  ● Maaikop monteren – zie "Maaikop monteren"

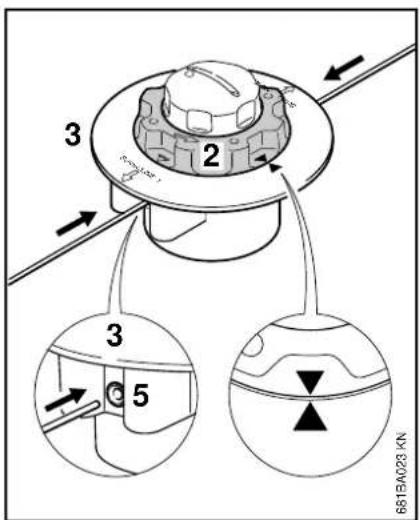

Spoel opwikkelen

3 2 3 5 681BA023.KN

● Draden met 2,0 mm (0,08 inch) diameter (kleur groen) gebruiken
- Twee draden met elk een lengte van 2 m (78 inch) van de draadrol (speciaal toebehoren) afknippen
- Spoel (2) zo ver linksom draaien dat de twee pijlpunten tegenover elkaar staan
- De beide draden altijd met de rechte uiteinden ieder door een van de hulzen (5) tot aan de eerst merkbare weerstand in het bovenste deel (3) schuiven – tot aan de aanslag verder schuiven

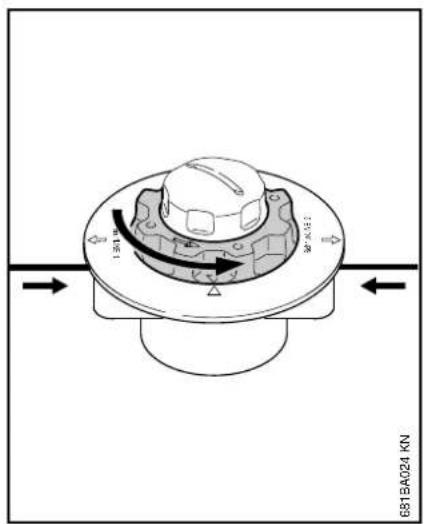

1.50 681BA024 KN

● Bovenste deel vasthouden
- De spoel zolang linksom draaien tot de kortste draad nog circa 10 cm (4 inch) uit de maaikop steekt
- Indien nodig, de langste draad tot op ca. 10 cm (4 inch) inkorten

De maaikop is gevuld.

STIHL AutoCut 5-2
Draadresten verwijderen

1 2 6815A008 KN

• Maaikop openmaken – daarvoor deze met een hand tegenhouden en de dop (1) linksom losschroeven
• Spoel (2) ontgrendelen, uit de maaikop nemen en de draadresten verwijderen

Spoel opwikkelen

Als alternatief voor de afzonderlijke draden kan ook een al met draad opgewikkelde spoel (speciaal toebehoren) worden gebruikt.

Nederlands

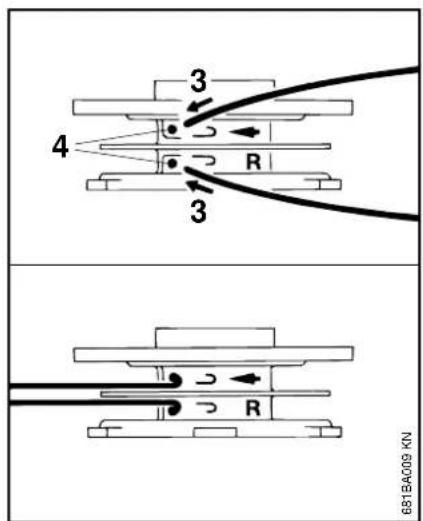

3 4 R 3 681BA009 KN

● Draden met 2,0 mm (0,08 inch) diameter (kleur groen) gebruiken
- Twee draden met elk een lengte van 3 m (120 inch) van de draadrol (speciaal toebehoren) afknippen
- De beide draden met slechts één draaduiteinde (3) in de boringen (4) in de spoel steken
- Elke draad op de rand van de boring scherp ombuigen, zodat er een knik ontstaat

5 681BA010 KN

• De draden geordend en strak opwikkelen – in iedere kamer slechts één draad opwikkelen
• De uiteinden van de draden in de sleuven (2) vasthaken

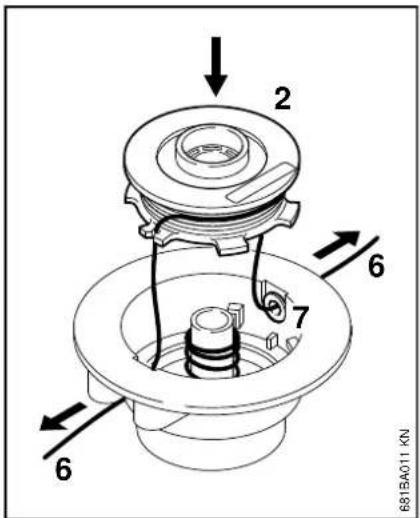

Maaikop samenstellen

Voor de montage controleren of de drukschotel is aangebracht – zie "Maaikop monteren".

2 6 7 6 6 681BA011 KN

• De uiteinden (6) van de draden door de ogen (7) steken en de spoel (2) vastklikken in het spoelhuis
  De draden moeten bij het aanbrengen van de spoel in de maaikop weer uit de sleuven (5) worden genomen
• De uiteinden van de draden tot aan de aanslag uittrekken
• De maaikop weer monteren

Mes vervangen

STIHL PolyCut

Voor het vervangen van de messen de maaikop beslist op slijtage controleren.

Als er sterke slijtagesporen zichtbaar zijn, moet de maaikop compleet worden vervangen.

Nederlands

De snijmessen worden in het vervolg kortweg "messen" genoemd.

Tot de leveringsomvang van de maaikop behoort een handleiding met afbeeldingen die laat zien hoe de messen worden vervangen. Daarom de handleiding voor de maaikop goed bewaren.

WAARSCHUWING

Voordat de maaikop met de hand wordt voorzien van maaidraad de motor beslist afzetten – anders is er kans op letsel!

● Maaikop verwijderen
- De messen op die wijze vervangen als afgebeeld in de handleiding
- De maaikop weer monteren

Onderhouds- en reinigingsvoorschriften

Onderstaande gegevens zijn gebaseerd op normale bedrijfsomstandigheden. Onder zware omstandigheden (veel stofoverlast enz.) en bij langere werktijden per dag dienen de gegeven intervallen navenant te worden verkort.		Voor begin van de werkzaamheden	Na beëindigen van de werk- zaamheden, resp. dagelijks	Na elke tankvulling	Wekelijks	Maandelijks	Jaarlijks	Bij storingen	Bij beschadiging	Indien nodig
Complete machine	visuele controle (staat, lekkage) X		X
	reinigen X
Bedieningshandgreep werking controleren	X X
Luchtfilter	reinigen X X
	vervangen X
Hand-benzinepomp (indien gemonteerd)	controleren X
	laten repareren door geautoriseerde dealer1)								X
Aanzuigmond in de benzinetank	controleren X
	vervangen X X	X
Benzinetank reinigen X X
Carburateur	Stationair toerental controleren, het snij-garnituur mag niet meedraaien	X		X
	stationair toerental instellen X
Bougie	elektrodeafstand afstellen X
	elke 100 bedrijfsuren vervangen
Aanzuigopening voor koellucht	Visuele controle X
	reinigen									X
Bereikbare bouten, schroeven en moeren (behalve stelschroeven)	natrekken									X
Snijgarnituur	Visuele controle	X		X
	vervangen X
	op vastzitten controleren	X		X
Veiligheidssticker	vervangen X
1) STIHL adviseert de STIHL dealer

Slijtage minimaliseren en schade voorkomen

Het aanhouden van de voorschriften in deze handleiding voorkomt overmatige slijtage en schade aan het apparaat.

Gebruik, onderhoud en opslag van het apparaat moeten net zo zorgvuldig plaatsvinden als staat beschreven in de handleiding.

De gebruiker is zelf verantwoordelijk voor alle schade die door het niet in acht nemen van de veiligheids-, bedienings- en onderhoudsaanwijzingen wordt veroorzaakt. Dit geldt in het bijzonder voor:

• Niet door STIHL vrijgegeven wijzigingen aan het product
• Het gebruik van gereedschappen of toebehoren die niet voor het apparaat zijn vrijgegeven, niet geschikt of kwalitatief minderwaardig zijn
• Het niet volgens voorschrift gebruikmaken van het apparaat
• Gebruik van het apparaat bij sportmanifestaties of wedstrijden
• Vervolgschade door het blijven gebruiken van het apparaat met defecte onderdelen

Onderhoudswerkzaamheden

Alle in het hoofdstuk "Onderhouds- en reinigingsvoorschriften" vermelde werkzaamheden moeten regelmatig worden uitgevoerd. Voorzover deze onderhoudswerkzaamheden niet door de gebruiker zelf kunnen worden

uitgevoerd, moeten deze worden overgelaten aan een geautoriseerde dealer.

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers worden regelmatig geschoold en hebben de beschikking over Technische informaties.

Als deze werkzaamheden niet of onvakkundig worden uitgevoerd kan er schade ontstaan waarvoor de gebruiker zelf verantwoordelijk is. Hiertoe behoren o.a.:

• Schade aan de motor ten gevolge van niet tijdig of niet correct uitgevoerde onderhoudswerkzaamheden (bijv. lucht- en benzinefilter), verkeerde carburateurafstelling of onvoldoende reiniging van de koelluchtgeleiding (inlaatsleuven, cilinderribben)
• Corrosie- en andere vervolgschade ten gevolge van onjuiste opslag
• Schade aan het apparaat ten gevolge van gebruik van kwalitatief minderwaardige onderdelen

Aan slijtage onderhevige delen

Sommige onderdelen van het motorapparaat staan ook bij gebruik volgens de voorschriften aan normale slijtage bloot en moeten, afhankelijk van de toepassing en de gebruiksduur, tijdig worden vervangen. Hiertoe behoren o.a.:

– Snijgarnituren (alle typen)
- Bevestigingsdelen voor snijgarnituren (draaischotels, moeren, enz.)
- Beschermkap snijgarnituur
- Koppeling
- Filter (voor lucht, benzine)
- Startmechanisme
- bougie

Belangrijke componenten

1 2 3 4 5 6 7 8 9 10 # 11 12 13 14 15 16 17 18 19 S46BA015 KN

1 Beugelhandgreep
2 Draagoog
3 Stopschakelaar
4 Gashendelblokkering
5 Gashendel
6 Carburateurstelschroeven
7 Chokeknop
8 Luchtfilterdeksel
9 Bougiesteker
10 Apparatensteun
11 Hand-benzinepomp
12 Tankdop
13 Tank
14 Starthandgreep
15 Uitlaatdemper
16 Maaikop
17 Mes (voor maaidraad)
18 Beschermkap
19 Steel

Machinenummer

Technische gegevens

Motor

Eencilinder-tweetaktmotor

FS 40, FS 40 C

Cilinderinhoud: 27,2 cm ^3

Boring: 34 mm

Slag: 30 mm

Vermogen volgens 0,7 kW (1,0 pk)

ISO 8893 bij 8500 1/min

Stationair toerental: 2800 1/min

Afregeltoerental

(nominale waarde): 10000 1/min

Max. toerental van de

uitgaande as (koppe-

ling snijgarnituur): 10600 1/min

FS 50, FS 50 C

Cilinderinhoud: 27,2 cm ^3

Boring: 34 mm

Slag: 30 mm

Vermogen volgens 0,8 kW (1,1 pk)

ISO 8893 bij 8500 1/min

Stationair toerental: 2800 1/min

Afregeltoerental

(nominale waarde): 10000 1/min

Max. toerental van de

uitgaande as (koppe-

ling snijgarnituur): 10600 1/min

Ontstekingssysteem

Elektrodeafstand: 0,5 mm

Brandstofsysteem

Onafhankelijk van de stand werkende membraancarburateur met geïntegreerde benzinepomp

Inhoud

benzinetank: 340 cm ^3 (0,34 l)

Gewicht

Zonder benzine, zonder snijgarnituur en beschermkap

FS 40: 4,4 kg

FS 40 C met ErgoStart: 4,5 kg

FS 50: 4,4 kg

FS 50: met lange steel/maaiboom: 4,5 kg

FS 50 C met ErgoStart: 4,5 kg

FS 50 C met ErgoStart en lange steel/maaiboom: 4,6 kg

Afmeting

Zonder snijgarnituur

FS 40: 1450 mm

FS 40 C met ErgoStart: 1450 mm

FS 50: 1450 mm

FS 50: met lange steel/maaiboom: 1650 mm

FS 50 C met ErgoStart: 1450 mm

FS 50 C met ErgoStart en lange steel/maaiboom: 1650 mm

Geluids- en trillingswaarden

Voor het bepalen van de geluids- en trillingswaarden wegen stationair toerental en nominaal maximumtoerental even zwaar.

Gedetailleerde gegevens m.b.t. de arbowetgeving voor wat betreft trillingen 2002/44/EG, zie www.stihl.com/vib

Geluiddrukniveau L _peq volgens ISO 22868

Geluidvermogensniveau L _w volgens ISO 22868

FS 40, FS 40 C: 107 dB(A)

FS 50, FS 50 C: 108 dB(A)

Vibrationswerte a_hv,eq volgens ISO 22867

Hand- Hand- greep greep links rechts

FS 40, FS 40 C: 7,0 m/s ^2 6,4 m/s ^2

FS 50, FS 50 C: 6,0 m/s ^2 5,7 m/s ^2

Voor het geluiddrukniveau en het geluidvermogensniveau bedraagt de K--waarde volgens RL 2006/42/EG = 2,0 dB(A); voor de trillingswaarde bedraagt de K--waarde volgens RL 2006/42/EG = 2,0 m/s ^2 .

REACH

REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicaliën.

Nederlands

Informatie met betrekking tot het voldoen aan het REACH voorschrift (EG) nr. 1907/2006 zie www.stihl.com/reach

Uitlaatgasemissiewaarde

De in de EU-

typegoedkeuringsprocedure gemeten CO₂-waarde staat weergegeven bij de voor het product specifieke technische gegevens bij www.stihl.com/co2.

De gemeten CO _2 -waarde werd op een representatieve motor volgens een genormeerde testprocedure onder laboratoriumomstandigheden bepaald en vormt geen uitdrukkelijke of impliciete garantie van het vermogen van een bepaalde motor.

Door het in deze handleiding beschreven gebruik conform de voorschriften en onderhoud, wordt aan de geldende uitlaatgasemissie-eisen voldaan. Bij modificaties aan de motor vervalt de typegoedkeuring.

Reparatierichtlijnen Milieuverantwoord afvoeren

Door de gebruiker van dit apparaat mogen alleen die onderhouds- en reinigingswerkzaamheden worden uitgevoerd die in deze handleiding staan beschreven. Verdergaande reparaties mogen alleen door geautoriseerde dealers worden uitgevoerd.

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers worden regelmatig geschoold en hebben de beschikking over Technische informaties.

Bij reparatiewerkzaamheden alleen onderdelen inbouwen die door STIHL voor dit apparaat zijn vrijgegeven of technisch gelijkwaardige onderdelen. Alleen hoogwaardige onderdelen monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan de apparaat.

STIHL adviseert originele STIHL onderdelen te monteren.

Originele STIHL onderdelen zijn te herkennen aan het STIHL onderdeelnummer, aan het logo STIHL ^ en, indien aanwezig, aan het STIHL onderdeellogo G_ (op kleine onderdelen kan dit logo ook als enig teken voorkomen.).

Bij het milieuvriendelijk verwerken moeten de nationale voorschriften met betrekking tot afvalstoffen in acht worden genomen.

000BA073 KN

STIHL producten behoren niet bij het huisvuil. STIHL producten, accu's, toebehoren en verpakking moeten worden ingeleverd voor een milieuvriendelijke recycling.

Actuele informatie betreffende het milieuvriendelijk verwerken van accu's is verkrijgbaar bij de STIHL dealer.

EU-conformiteitsverklaring

verklaart als enige verantwoordelijke, dat

Constructie: trimmer

Fabrieksmerk: STIHL

Type: FS 40

FS 40 C

FS 40 C-E

FS 50

FS 50-L

FS 50 C

FS 50 C-E

FS 50 C-E L

Serie-identificatie: 4144

3

Cilinderinhoud: 27,2 cm

voldoet aan de betreffende bepalingen van de richtlijnen 2006/42/EG,

2014/30/EU en 2000/14/EG en in overeenstemming met de ten tijde van de productiedatum geldende versies van de volgende normen is ontwikkeld en geproduceerd:

EN ISO 11806-1, EN 61000-6-1, EN 55012

Voor het bepalen van het gemeten en het gegarandeerde geluidvermogensniveau werd volgens richtlijn 2000/14/EG, bijlage V, onder toepassing van de norm ISO 10884 gehandeld.

Gemeten geluidvermogensniveau

alle FS 40: 107 dB(A)

alle FS 50: 108 dB(A)

Gegarandeerd geluidvermogensniveau

alle FS 40: 109 dB(A)

alle FS 50: 110 dB(A)

Bewaren van technische documentatie:

Het productiejaar en het

machinenummer staan vermeld op het apparaat.

Waiblingen, 28-10-2016

Hoofd productmanagement en services

Indice
