BEDIENUNGSANLEITUNG FS 40 STIHL

Zu dieser Gebrauchsanleitung 2

Sicherheitshinweise und

Arbeitstechnik 2

Zulässige Kombinationen von

Schneidwerkzeug, Schutz, Griff,

Traggurt 10

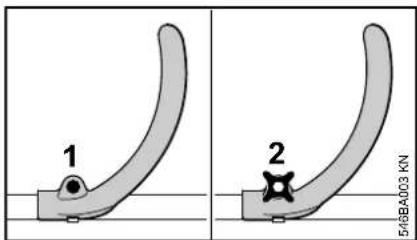

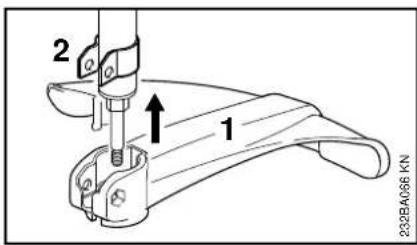

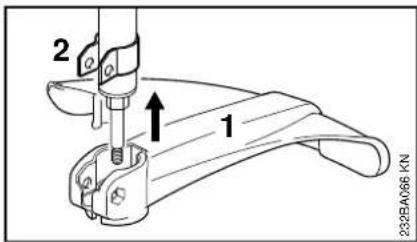

Rundumgriff anbauen 11

Schutzvorrichtungen anbauen 11

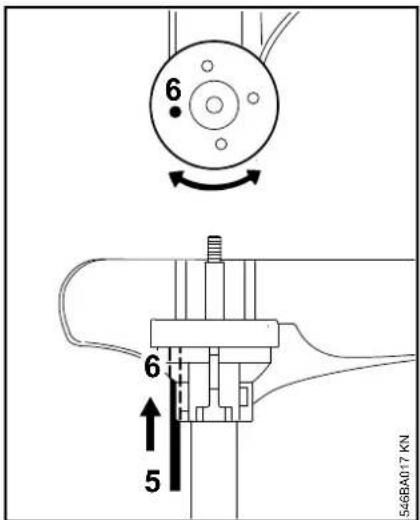

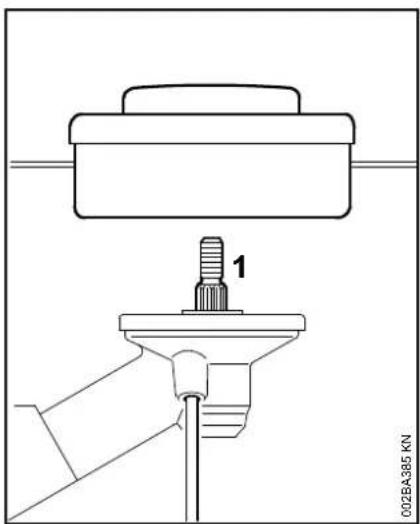

Schneidwerkzeug anbauen 12

Kraftstoff 15

Kraftstoff einfüllen 16

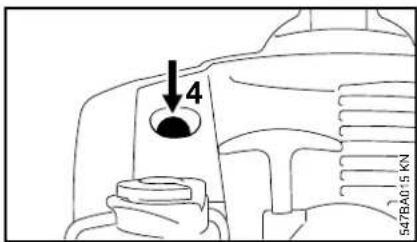

Motor starten / abstellen 18

Betriebshinweise 20

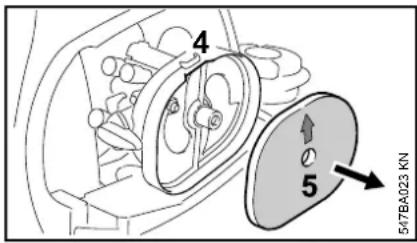

Luftfilter reinigen 20

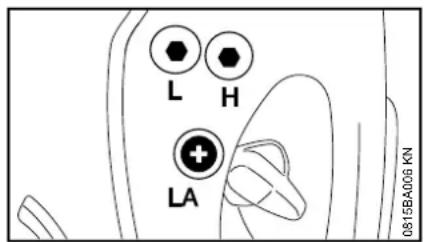

Vergaser einstellen 21

Zündkerze 21

Motorlaufverhalten 22

Gerät aufbewahren 23

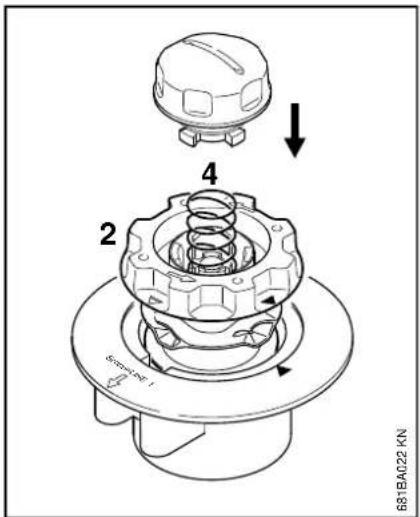

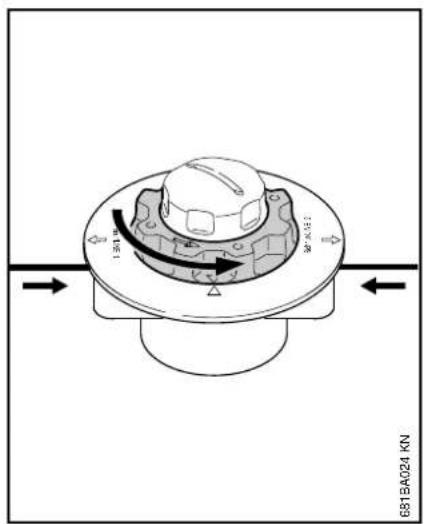

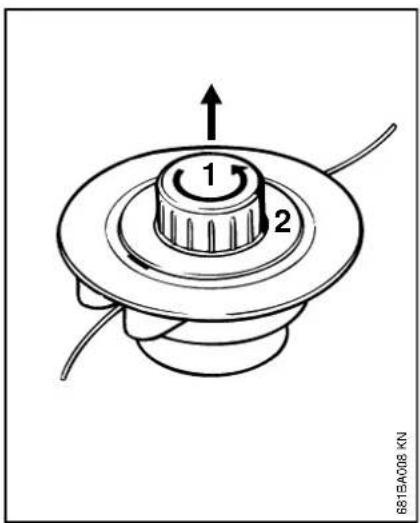

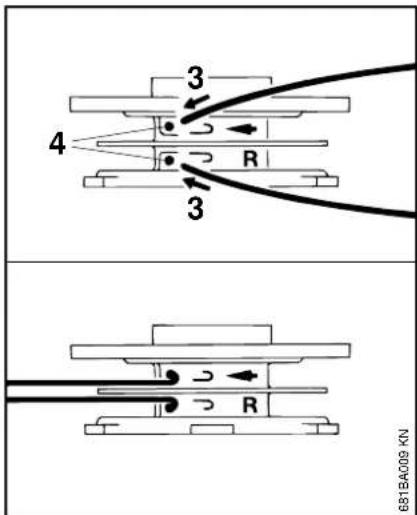

Mähkopf warten 23

Wartungs- und Pflegehinweise 28

Verschleiß minimieren und

Schäden vermeiden 29

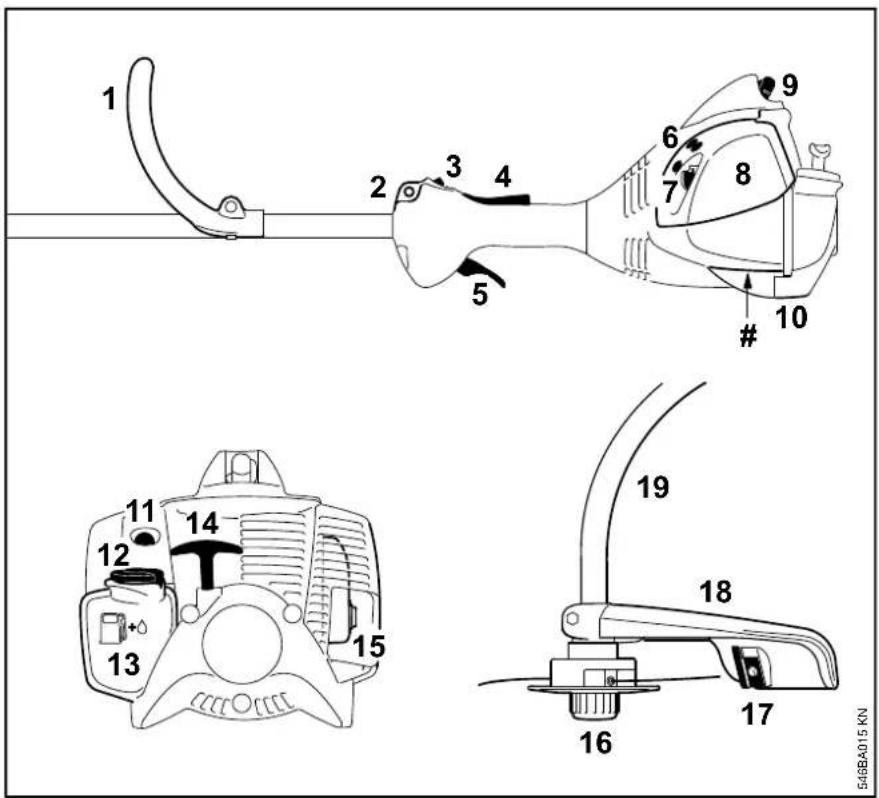

Wichtige Bauteile 30

Technische Daten 31

Reparaturhinweise 32

Entsorgung 32

EU-Konformitätserklärung 33

Anschriften 33

STIHL®

Verehrte Kundin, lieber Kunde,

vielen Dank, dass Sie sich für ein Qualitätserzeugnis der Firma STIHL entschieden haben.

Dieses Produkt wurde mit modernen Fertigungsverfahren und umfangreichen

Qualitätssicherungsmaßnahmen hergestellt. Wir sind bemüht alles zu tun, damit Sie mit diesem Gerät zufrieden sind und problemlos damit arbeiten können.

Wenn Sie Fragen zu Ihrem Gerät haben, wenden Sie sich bitte an Ihren Händler oder direkt an unsere Vertriebsgesellschaft.

Ihr

Dr. Nikolas Stihl

Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.

deutsch

Zu dieser Gebrauchsanleitung

Bildsymbole

Bildsymbole, die auf dem Gerät angebracht sind, sind in dieser Gebrauchsanleitung erklärt.

Abhängig von Gerät und Ausstattung können folgende Bildsymbole am Gerät angebracht sein.

Kraftstofftank; Kraftstoffgemisch aus Benzin und Motoröl

Dekompressionsventil betätigen

Kraftstoffhandpumpe

Kraftstoffhandpumpe betätigen

Fetttube

Ansaugluftführung: Sommerbetrieb

Ansaugluftführung: Winterbetrieb

Griffheizung

Kennzeichnung von Textabschnitten

WARNING

Warnung vor Unfall- und Verletzungsgefahr für Personen sowie vor schwerwiegenden Sachschäden.

HINWEIS

Warnung vor Beschädigung des Gerätes oder einzelner Bauteile.

Technische Weiterentwicklung

STIHL arbeitet ständig an der Weiterentwicklung sämtlicher Maschinen und Geräte; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.

Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine Ansprüche abgeleitet werden.

Sicherheitshinweise und Arbeitstechnik

Besondere Sicherheitsmaßnahmen sind beim Arbeiten mit diesem Motorgerät nötig, weil mit sehr hoher Drehzahl des Schneidwerkzeugs gearbeitet wird.

Die gesamte Gebrauchsanleitung vor der ersten Inbetriebnahme aufmerksam lesen und für späteren Gebrauch sicher aufbewahren. Nichtbeachten der Gebrauchsanleitung kann lebensgefährlich sein.

Länderbezogene

Sicherheitsvorschriften, z. B. von Berufsgenossenschaften, Sozialkassen, Behörden für Arbeitsschutz und andere beachten.

Wer zum ersten Mal mit dem Motorgerät arbeitet: Vom Verkäufer oder von einem anderen Fachkundigen erklären lassen, wie man damit sicher umgeht – oder an einem Fachlehrgang teilnehmen.

Minderjährige dürfen nicht mit dem Motorgerät arbeiten – ausgenommen Jugendliche über 16 Jahre, die unter Aufsicht ausgebildet werden.

Kinder, Tiere und Zuschauer fern halten. Wird das Motorgerät nicht benutzt, ist es so abzustellen, dass niemand gefährdet wird. Motorgerät vor unbefugtem Zugriff sichern.

Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.

Motorgerät nur an Personen weitergeben oder ausleihen, die mit diesem Modell und seiner Handhabung vertraut sind – und stets die Gebrauchsanleitung mitgeben.

Der Einsatz Schall emittierender Motorgeräte kann durch nationale wie auch örtlich, lokale Vorschriften zeitlich begrenzt sein.

Wer mit dem Motorgerät arbeitet, muss ausgeruht, gesund und in guter Verfassung sein. Wer sich aus gesundheitlichen Gründen nicht anstrengen darf, sollte seinen Arzt fragen, ob die Arbeit mit einem Motorgerät möglich ist.

Nur Träger von Herzschrittmachern: Die Zündanlage dieses Gerätes erzeugt ein sehr geringes elektromagnetisches Feld. Ein Einfluss auf einzelne Herzschrittmacher-Typen kann nicht völlig ausgeschlossen werden. Zur Vermeidung von gesundheitlichen Risiken empfiehlt STIHL den behandelnden Arzt und den Hersteller des Herzschrittmachers zu befragen.

Nach der Einnahme von Alkohol, Medikamenten, die das Reaktionsvermögen beeinträchtigen oder Drogen darf nicht mit dem Motorgerät gearbeitet werden.

Motorgerät – abhängig von den zugeordneten Schneidwerkzeugen – nur zum Mähen von Gras sowie zum Schneiden von Wildwuchs oder dergleichen verwenden.

Der Einsatz des Motorgeräts für andere Zwecke ist nicht zulässig und kann zu Unfällen oder Schäden am Motorgerät führen. Keine Änderungen am Produkt vornehmen – auch dies kann zu Unfällen oder Schäden am Motorgerät führen.

Nur solche Schneidwerkzeuge oder Zubehöre anbauen, die von STIHL für dieses Motorgerät zugelassen sind oder technisch gleichartige Teile. Bei Fragen dazu an einen Fachhändler wenden. Nur hochwertige Werkzeuge oder Zubehöre verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Motorgerät bestehen.

STIHL empfiehlt STIHL Original-Werkzeuge und Zubehör zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Produkt und die Anforderungen des Benutzers abgestimmt.

Der Schutz des Motorgerätes kann den Benutzer nicht vor allen Gegenständen (Steine, Glas, Draht usw.) schützen, die vom Schneidwerkzeug weggeschleudert werden. Diese Gegenstände können irgendwo abprallen und dann den Benutzer treffen.

Bekleidung und Ausrüstung

Vorschriftsmäßige Bekleidung und Ausrüstung tragen.

Die Kleidung muss zweckmäßig sein und darf nicht behindern. Eng anliegende Kleidung – Kombianzug, kein Arbeitsmantel.

Keine Kleidung tragen, die sich in Holz, Gestrüpp oder sich bewegenden Teilen des Gerätes verfangen kann. Auch keinen Schal, keine Krawatte und keinen Schmuck. Lange Haare zusammenbinden und sichern (Kopftuch, Mütze, Helm etc.).

Feste Schuhe mit griffiger, rutschfester Sohle tragen.

Um die Gefahr von Augenverletzungen zu reduzieren enganliegende Schutzbrille nach Norm EN 166 tragen. Auf richtigen Sitz der Schutzbrille achten.

Gesichtschutz tragen und auf richtigen Sitz achten. Gesichtsschutz ist kein ausreichender Augenschutz.

"Persönlichen" Schallschutz tragen – z. B. Gehörschutzkapseln.

Robuste Arbeitshandschuhe aus widerstandsfähigem Material tragen (z.B. Leder).

STIHL bietet ein umfangreiches Programm an persönlicher Schutzausstattung an.

deutsch

Motorgerät transportieren

Immer Motor abstellen.

Motorgerät ausbalanciert am Schaft bzw. am Rundumgriff tragen.

In Fahrzeugen: Motorgerät gegen Umkippen, Beschädigung und Auslaufen von Kraftstoff sichern.

Tanken

Benzin ist extrem leicht entzündlich – von offenem Feuer Abstand halten – keinen Kraftstoff verschütten – nicht rauchen.

Vor dem Tanken Motor abstellen.

Nicht tanken, solange der Motor noch heiß ist – Kraftstoff kann überlaufen – Brandgefahr!

Tankverschluss vorsichtig öffnen, damit bestehender Überdruck sich langsam abbauen kann und kein Kraftstoff herausspritzt.

Tanken nur an gut belüfteten Orten. Wurde Kraftstoff verschüttet, Motorgerät sofort säubem – keinen Kraftstoff an die Kleidung kommen lassen, sonst sofort wechseln.

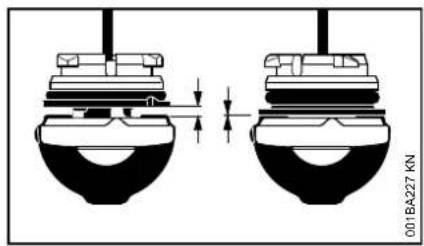

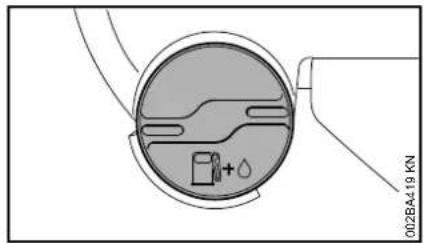

Die Motorgeräte können serienmäßig mit unterschiedlichen Tankverschlüssen ausgerüstet sein.

Nach dem Tanken Schraub-Tankverschluss so fest wie möglich anziehen.

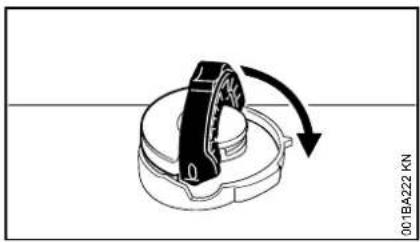

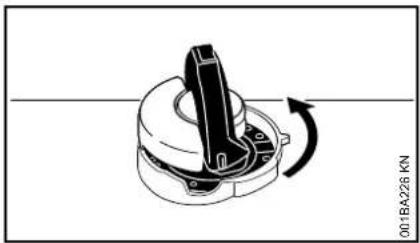

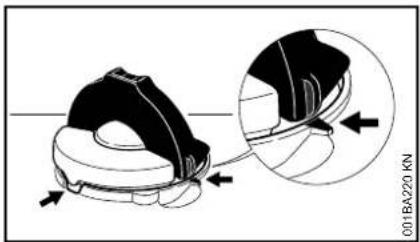

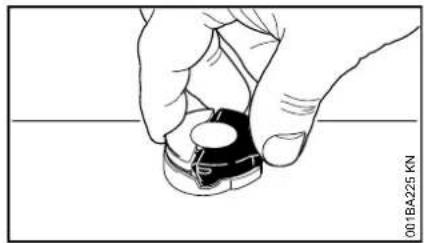

Nach dem Tanken den Tankverschluss mit Klappbügel (Bajonettverschluss) korrekt einsetzen, bis zum Anschlag drehen und den Bügel zuklappen.

Dadurch wird das Risiko verringert, dass sich der Tankverschluss durch die Vibration des Motors löst und Kraftstoff austritt.

Auf Undichtigkeiten achten – wenn Kraftstoff ausläuft, Motor nicht starten – Lebensgefahr durch Verbrennungen!

Vor dem Starten

Motorgerät auf betriebssicheren Zustand prüfen – entsprechende Kapitel in der Gebrauchsanleitung beachten:

- Kraftstoffsystem auf Dichtheit prüfen, besonders die sichtbaren Teile wie z. B. Tankverschluss, Schlauchverbindungen, Kraftstoffhandpumpe (nur bei Motorgeräten mit

Kraftstoffhandpumpe). Bei Undichtigkeiten oder Beschädigung Motor nicht starten – Brandgefahr! Gerät vor Inbetriebnahme durch Fachhändler instand setzen lassen

• die Kombination von Schneidwerkzeug, Schutz, Griff und Traggurt muss zulässig und alle Teile müssen einwandfrei montiert sein. Keine Metall- Schneidwerkzeuge – Verletzungsgefahr!
• der Stopptaster muss sich leicht in Richtung 0 betätigen lassen
• Startklappenhebel, Gashebelsperre und Gashebel müssen leichtgängig sein – der Gashebel muss von selbst in die Leerlaufstellung zurückfedern. Aus den Positionen 1 und 2 des Startklappenhebels muss dieser beim Durchdrücken des Gashebels in die Betriebsstellung I zurückfedern.
• Festsitz des Zündleitungssteckers prüfen – bei lose sitzendem Stecker können Funken entstehen, die austretendes Kraftstoff-Luftgemisch entzünden können – Brandgefahr!
• Schneidwerkzeug: korrekte Montage, fester Sitz und einwandfreier Zustand
• Schutzeinrichtungen (z. B. Schutz für Schneidwerkzeug) auf Beschädigungen bzw. Verschleiß prüfen. Beschädigte Teile erneuern. Gerät nicht mit beschädigtem Schutz betreiben

• keine Änderung an den Bedienungs- und Sicherheitseinrichtungen vornehmen

• Handgriffe müssen sauber und trocken, frei von Öl und Schmutz sein – wichtig zur sicheren Führung des Motorgerätes

• Traggurt und Handgriff(e) entsprechend der Körpergröße einstellen

Das Motorgerät darf nur in betriebssicherem Zustand betrieben werden – Unfallgefahr!

Für den Notfall bei Verwendung von Traggurten: Schnelles Absetzen des Gerätes üben. Beim Üben Gerät nicht auf den Boden werfen, um Beschädigungen zu vermeiden.

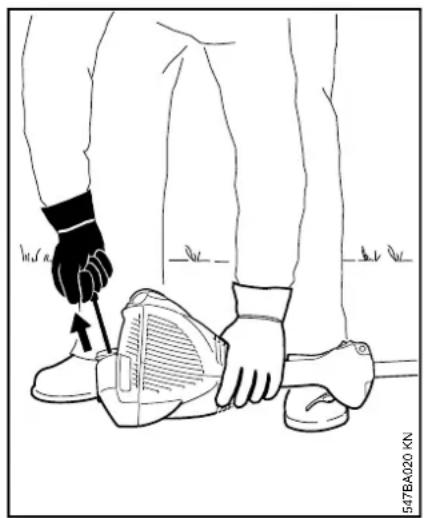

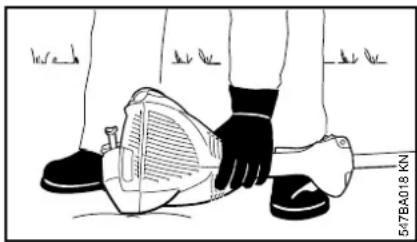

Motor starten

Mindestens 3 Meter vom Ort des Tankens entfernt – nicht in geschlossenem Raum.

Nur auf ebenem Untergrund, auf festen und sicheren Stand achten, Motorgerät sicher festhalten – das Schneidwerkzeug darf keine Gegenstände und nicht den Boden berühren, weil es sich beim Starten mitdrehen kann.

Das Motorgerät wird nur von einer Person bedient – keine weitere Person im Umkreis von 15 m dulden – auch nicht beim Starten – durch weggeschleuderte Gegenstände Verletzungsgefahr!

Kontakt mit dem Schneidwerkzeug ver- meiden – Verletzungsgefahr!

Motor nicht "aus der Hand" anwerfen – starten wie in der Gebrauchsanleitung beschrieben.

Das Schneidwerkzeug läuft noch kurze Zeit weiter, wenn der Gashebel losgelassen wird – Nachlaufeffekt!

Motorleerlauf prüfen: Das Schneidwerkzeug muss im Leerlauf – bei losgelassenem Gashebel – stillstehen.

Leicht entflammbare Materialien (z. B. Holzspäne, Baumrinde, trockenes Gras, Kraftstoff) vom heißen Abgasstrom und von der heißen Schalldämpfer-Oberfläche fern halten – Brandgefahr!

Gerät halten und führen

Motorgerät immer mit beiden Händen an den Griffen festhalten. Immer für festen und sicheren Stand sorgen.

Linke Hand am Rundumgriff, rechte Hand am Bedienungsgriff – auch bei Linkshändern.

Während der Arbeit

Bei drohender Gefahr bzw. im Notfall sofort den Motor abstellen – den Stopptaster in Richtung 0 betätigen.

In einem weiten Umkreis um den Einsatzort kann durch weggeschleuderte Gegenstände Unfallgefahr entstehen, deshalb darf sich im Umkreis von 15 m keine weitere Person aufhalten. Diesen Abstand auch zu Sachen (Fahrzeugen, Fensterscheiben) einhalten – Gefahr der Sachbeschädigung! Auch in einem Abstand über 15 m kann eine Gefährdung nicht ausgeschlossen werden.

Auf einwandfreien Motorleerlauf achten, damit sich das Schneidwerkzeug nach dem Loslassen des Gashebels nicht mehr dreht.

Regelmäßig Leerlaufeinstellung kontrollieren bzw. korrigieren. Wenn sich das Schneidwerkzeug im Leerlauf trotzdem dreht, vom Fachhändler instandsetzen lassen. STIHL empfiehlt den STIHL Fachhändler.

Vorsicht bei Glätte, Nässe, Schnee, an Abhängen, auf unebenem Gelände etc. – Rutschgefahr!

Auf Hindernisse achten: Baumstümpfe, Wurzeln – Stolpergefahr!

deutsch

Immer für festen und sicheren Stand sorgen.

Nur am Boden stehend arbeiten, niemals von instabilen Standorten, niemals von einer Leiter oder von einer Arbeitsbühne.

Bei angelegtem Gehörschutz ist erhöhte Achtsamkeit und Umsicht erforderlich – weil das Wahrnehmen von Gefahr ankündigenden Geräuschen (Schreie, Signaltöne u.a.) eingeschränkt ist.

Rechtzeitig Arbeitspausen einlegen, um Müdigkeit und Erschöpfung vorzubeugen – Unfallgefahr!

Ruhig und überlegt arbeiten – nur bei guten Licht- und Sichtverhältnissen. Umsichtig arbeiten, andere nicht gefährden.

Das Motorgerät erzeugt giftige Abgase, sobald der Motor läuft. Diese Gase können geruchlos und unsichtbar sein und unverbrannte Kohlenwasserstoffe und Benzol enthalten. Niemals in geschlossenen oder schlecht belüfteten Räumen mit dem Motorgerät arbeiten – auch nicht mit Katalysator-Maschinen.

Bei der Arbeit in Gräben, Senken oder unter beengten Verhältnissen stets für ausreichenden Luftaustausch sorgen – Lebensgefahr durch Vergiftung!

Bei Übelkeit, Kopfschmerzen, Sehstörungen (z. B. kleiner werdendes Blickfeld), Hörstörungen, Schwindel, nachlassender Konzentrationsfähigkeit, Arbeit sofort einstellen – diese

Symptome können unter Anderem durch zu hohe Abgaskonzentrationen verursacht werden – Unfallgefahr!

Motorgerät lärm- und abgasarm betreiben – Motor nicht unnötig laufen lassen, Gasgeben nur beim Arbeiten.

Nicht rauchen bei der Benutzung und in der näheren Umgebung des Motorgerätes – Brandgefahr! – aus dem Kraftstoffsystem können entzündliche Benzindämpfe entweichen.

Während der Arbeit entstehende Stäube, Dunst und Rauch können Gesundheit gefährdend sein. Bei starker Staub- oder Rauchentwicklung Atemschutz tragen.

Falls das Motorgerät nicht bestimmungsgemäßer Beanspruchung (z. B. Gewalteinwirkung durch Schlag oder Sturz) ausgesetzt wurde, unbedingt vor weiterem Betrieb auf betriebssicheren Zustand prüfen – siehe auch "Vor dem Starten". Insbesondere die Dichtheit des Kraftstoffsystems und die Funktionstüchtigkeit der Sicherheitseinrichtungen prüfen. Motorgeräte, die nicht mehr betriebssicher sind, auf keinen Fall weiter benutzen. Im Zweifelsfall Fachhändler aufsuchen.

Nicht mit der Warmstartstellung ☑ des Startklappenhebels arbeiten – die Motordrehzahl ist mit dieser Einstellung nicht regulierbar.

Niemals ohne für Gerät und Schneidwerkzeug geeigneten Schutz arbeiten – durch weggeschleuderte Gegenstände Verletzungsgefahr!

Gelände prüfen: Feste Gegenstände – Steine, Metallteile o. Ä. können weggeschleudert werden – auch über 15 m – Verletzungsgefahr! – und können das Schneidwerkzeug sowie Sachen (z. B. parkende Fahrzeuge, Fensterscheiben) beschädigen (Sachbeschädigung).

In unübersichtlichem, dicht bewachsenem Gelände besonders vorsichtig arbeiten.

Beim Mähen in hohem Gestrüpp, unter Gebüsch und Hecken: Arbeitshöhe mit dem Schneidwerkzeug mind. 15 cm – Tiere nicht gefährden.

Vor dem Verlassen des Gerätes: den Motor abstellen.

Schneidwerkzeug regelmäßig, in kurzen Abständen und bei spürbaren Veränderungen sofort überprüfen:

• Motor abstellen, Gerät sicher festhalten, Schneidwerkzeug zum Stillstand kommen lassen.
  – Zustand und festen Sitz überprüfen, auf Anrisse achten
• schadhafte Schneidwerkzeuge sofort auswechseln, auch bei geringfügigen Haarrissen

Schneidwerkzeugaufnahme regelmäßig von Gras und Gestrüpp reinigen – Verstopfungen im Bereich des Schneidwerkzeuges oder des Schutzes entfernen.

Zum Auswechseln des Schneidwerkzeugs Motor abstellen – Verletzungsgefahr!

Beschädigte oder angerissene Schneidwerkzeuge nicht weiter verwenden und nicht reparieren – etwa durch Schweißen oder Richten – Formveränderung (Unwucht).

Partikel oder Bruchstücke können sich lösen und mit hoher Geschwindigkeit Bedienungsperson oder dritte Personen treffen – schwerste Verletzungen!

Verwendung von Mähköpfen

Nur Schutz mit vorschriftsmäßig montiertem Messer verwenden, damit Mähfaden auf die zulässige Länge beschränkt wird.

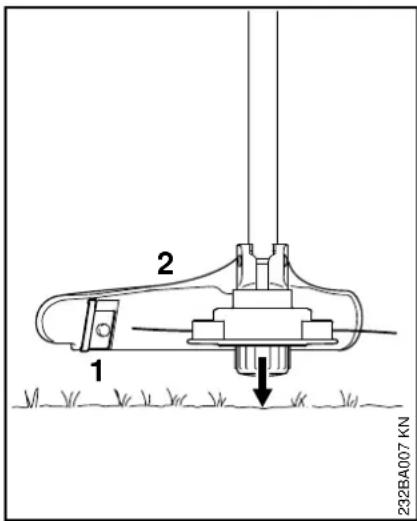

Zum Nachstellen des Mähfadens bei manuell nachstellbaren Mähköpfen unbedingt den Motor abstellen – Verletzungsgefahr!

Missbräuchliche Benutzung mit zu langen Mähfäden reduziert die Arbeitsdrehzahl des Motors. Das führt durch dauerndes Rutschen der Kupplung zur Überhitzung und zur Beschädigung wichtiger Funktionsteile (z. B. Kupplung, Gehäuseteile aus Kunststoff) – z. B. durch im Leerlauf mitdrehendes Schneidwerkzeug – Verletzungsgefahr!

Vibrationen

Längere Benutzungsdauer des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen ("Weißfingerkrankheit").

Eine allgemein gültige Dauer für die Benutzung kann nicht festgelegt werden, weil diese von mehreren Einflussfaktoren abhängt.

Die Benutzungsdauer wird verlängert durch:

– Schutz der Hände (warme Handschuhe)

- Pausen

Die Benutzungsdauer wird verkürzt durch:

- besondere persönliche Veranlagung zu schlechter Durchblutung (Merkmal: häufig kalte Finger, Kribbeln)

- niedrige Außentemperaturen

- Größe der Greifkräfte (festes Zugreifen behindert die Durchblutung)

Bei regelmäßiger, langandauernder Benutzung des Gerätes und bei wiederholtem Auftreten entsprechender Anzeichen (z. B. Fingerkribbeln) wird eine medizinische Untersuchung empfohlen.

Wartung und Reparaturen

Motorgerät regelmäßig warten. Nur Wartungsarbeiten und Reparaturen ausführen, die in der

Gebrauchsanleitung beschrieben sind. Alle anderen Arbeiten von einem Fachhändler ausführen lassen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen. Bei Fragen dazu an einen Fachhändler wenden.

STIHL empfiehlt STIHL Original-Ersatzteile zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt.

Zur Reparatur, Wartung und Reinigung immer Motor abstellen und Zündkerzenstecker abziehen – Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Motors! – Ausnahme: Vergaser- und Leerlaufestellung.

Motor bei abgezogenem Zündkerzenstecker oder bei ausgeschraubter Zündkerze nicht mit der Anwerfvorrichtung in Bewegung setzen – Brandgefahr durch Zündfunken außerhalb des Zylinders!

Motorgerät nicht in der Nähe von offenem Feuer warten und aufbewahren – durch Kraftstoff Brandgefahr!

Tankverschluss regelmäßig auf Dichtheit prüfen.

deutsch

Nur einwandfreie, von STIHL freigegebene Zündkerze – siehe "Technische Daten" – verwenden.

Zündkabel prüfen (einwandfreie Isolation, fester Anschluss).

Schalldämpfer auf einwandfreien Zustand prüfen.

Nicht mit defektem oder ohne Schalldämpfer arbeiten – Brandgefahr! – Gehörschäden!

Heißen Schalldämpfer nicht berühren – Verbrennungsgefahr!

Symbole auf Schutzvorrichtungen

Ein Pfeil auf dem Schutz für Schneidwerkzeuge kennzeichnet die Drehrichtung der Schneidwerkzeuge.

Den Schutz nur zusammen mit Mähköpfen verwenden – keine Metall-Schneidwerkzeuge verwenden.

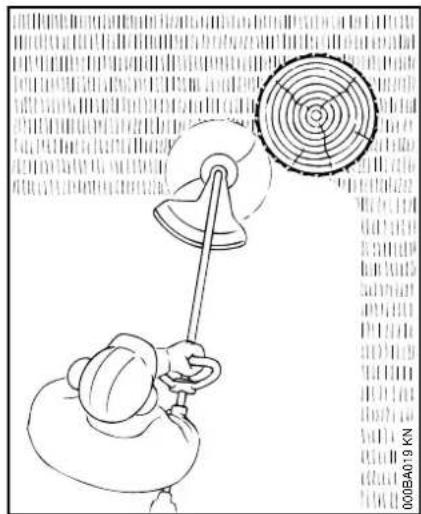

Mähkopf mit Mähfaden

Für weichen "Schnitt" – zum sauberen Schneiden auch zerklüfteter Ränder um Bäume und Zaunpfähle – geringere Verletzung der Baumrinde

WARNING

Mähfaden nicht durch einen Stahldraht ersetzen – Verletzungsgefahr!

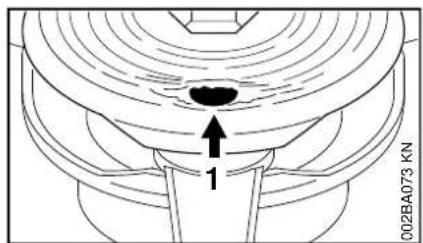

Mähkopf mit Kunststoffmessem–STIHL PolyCut 6-3

002BA073 KN 1

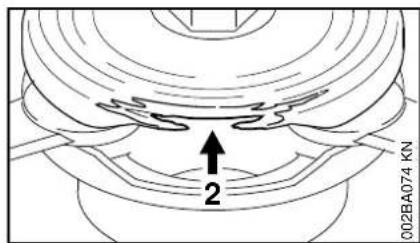

002BA074 KN 2

Zum Mähen von unbestandenen Wiesenrändern (ohne Pfosten, Zäune, Bäume und ähnliche Hindernisse).

Unbedingt Wartungshinweise für den Mähkopf PolyCut beachten!

Verschleißmarkierungen beachten!

In das PolyCut-Unterteil sind Verschleißmarkierungen eingebaut.

Wird eines der runden Löcher (1; Pfeil) sichtbar oder ist der nach innen hochstehende Rand (2; Pfeil) abgenutzt, dann darf der PolyCut 6-3 nicht mehr verwendet werden – durch neuen Mahkopf ersetzen!

deutsch

WARNING

Bei Nichtbeachten einer der Verschleißmarkierungen besteht die Gefahr, dass das Schneidwerkzeug zerbricht und umhergeschleuderte Teile zu möglichen Verletzungen führen.

Zur Minderung der Unfallgefahr durch brechende Messer den Kontakt mit Steinen, Metallkörpern oder Ähnlichem vermeiden!

PolyCut-Messer regelmäßig auf Anrisse untersuchen. Tritt ein Anriss an einem der Messer auf, dann alle Messer des Polycut auswechseln!

deutsch

Zulässige Kombinationen von Schneidwerkzeug, Schutz, Griff, Traggurt

Schneidwerkzeug Schutz Griff Traggurt
4	5

Zulässige Kombinationen

Abhängig vom Schneidwerkzeug die richtige Kombination aus der Tabelle wählen!

WARNING

Aus Sicherheitsgründen sind andere Kombinationen nicht zulässig – Unfallgefahr!

Schneidwerkzeuge

Schutz

6 Schutz mit Messer für Mähköpfe

Griff

7 Rundumgriff

Traggurt

8 Einschultergurt kann verwendet werden

Mähköpfe

1 STIHL AutoCut C 5-2
2 STIHL AutoCut 5-2
3 STIHL AutoCut C 6-2
4 STIHL DuroCut 5-2
5 STIHL PolyCut 6-3

Rundumgriff anbauen

Im Lieferzustand des neuen Gerätes ist der Rundumgriff bereits am Schaft montiert, muss aber noch gedreht und ausgerichtet werden.

Rundumgriff ausrichten

1 2 546BA003 KN

Ausführungen mit Schraube (FS 40)

● Schraube (1) am Griff mit Schraubendreher oder Kombischlüssel lösen

Ausführungen mit Knebelschraube (FS 50)

● Knebelschraube (2) am Griff lösen

Alle Ausführungen

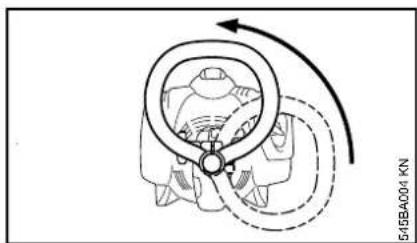

● Griff um den Schaft nach oben drehen

A 546BA004 KN

Durch Ändern des Abstands (A) kann der Griff in die für die Bedienungsperson und den Anwendungsfall günstigste Lage gebracht werden.

Empfehlung: Abstand (A) = ca. 15 cm

● Griff in die gewünschte Position schieben
- Schraube bzw. Knebelschraube so fest anziehen, dass sich der Griff nicht mehr um den Schaft drehen lässt

Schutzvorrichtungen anbauen

2 1 232BA066 KN

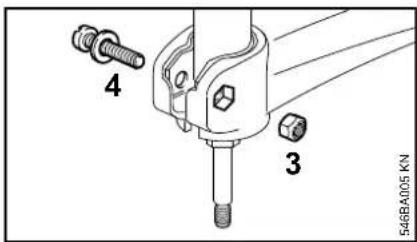

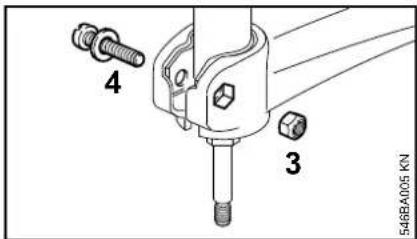

4 3 S48BA005 KN

● Schutz (1) bis zum Anschlag auf den Halter (2) stecken
- Mutter (3) in den Innensechskant am Schutz stecken – Löcher müssen fluchten
● Schraube (4) mit Scheibe eindrehen und festziehen

deutsch

Schneidwerkzeug anbauen

Motorgerät ablegen

• Motor abstellen
• Motorgerät so ablegen, dass Rundumgriff und Motorhaube nach unten und die Welle nach oben zeigen

Druckteller

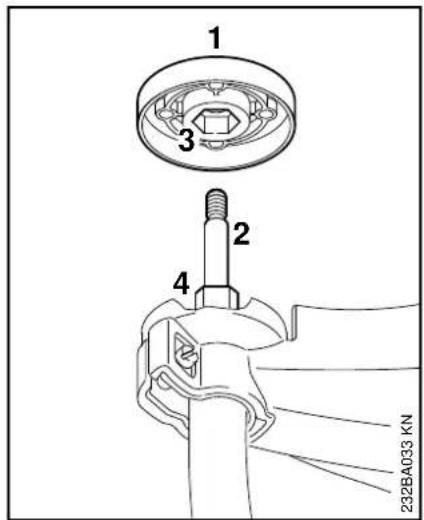

1 3 2 4 232BA033 KN

Der Druckteller (1) befindet sich im Lieferumfang des DuroCut 5-2 und PolyCut 6-3. Er wird nur bei Verwendung dieser Mähköpfe benötigt.

Mähkopf STIHL AutoCut 5-2, Mähkopf STIHL AutoCut C 5-2

● Druckteller (1), falls vorhanden, von der Welle (2) abziehen

Mähkopf STIHL DuroCut 5-2, Mähkopf STIHL PolyCut 6-3,

- Druckteller (1) auf die Welle (2) schieben, dabei den Innensechskant (3) auf den Sechskant (4) stecken

Welle blockieren

6 5 6 5468A017 KN

- zum Blockieren der Welle Werkzeug (5) in die Bohrungen (6) in Schutz und Druckteller stecken, dazu diesen hin- und herdrehen bis die Welle blockiert ist

Mähkopf mit Gewindeanschluss anbauen

Das Beilageblatt für den Mähkopf gut aufbewahren.

deutsch

1 002BA385 KN

● Mähkopf gegen den Uhrzeigersinn bis zur Anlage auf die Welle (1) drehen
- Welle blockieren
● Mähkopf festziehen

Werkzeug zum Blockieren der Welle wieder abziehen.

Mähkopf abbauen

• Welle blockieren
  ● Mähkopf im Uhrzeigersinn drehen

Mähkopf ohne Gewindeanschluss anbauen

Das Beilageblatt für den Mähkopf gut aufbewahren!

STIHL AutoCut 5-2

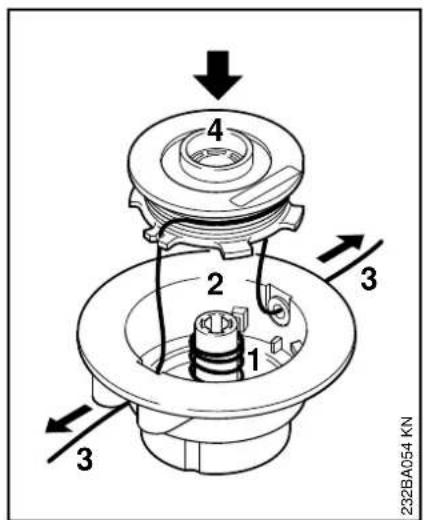

232BA054 KN

● Feder (1) in das Oberteil (2) stecken
● Mähfäden (3) auf die Spule (4) wickeln
- Mähfäden durch die Hülsen fädeln und Spule in das Spulengehäuse setzen

Die einzelnen Arbeitsschritte sind im mitgelieferten Beilageblatt beschrieben!

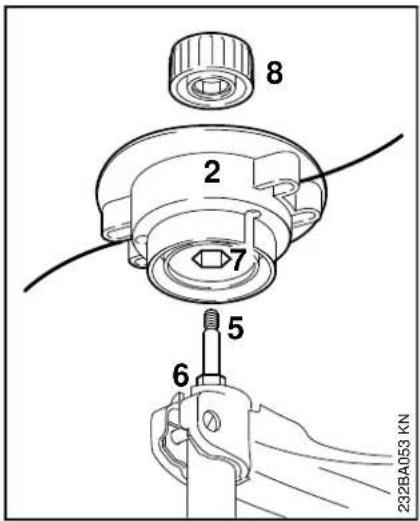

8 2 7 5 6 232BA053 KN

• Oberteil (2) auf die Welle schieben (5), dabei den Innensechskant (7) auf den Sechskant (6) stecken
• Kappe (8) auf das Oberteil setzen – im Uhrzeigersinn bis zum Anschlag auf die Welle drehen und festziehen

deutsch

STIHL AutoCut C 5-2

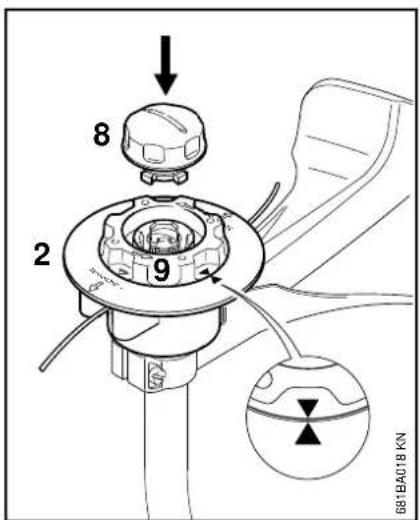

8 2 9 681BA018 KN

• Oberteil (2) wie beim Mähkopf AutoCut 5-2 auf die Welle schieben
• Spule (9) nur so weit im Uhrzeigersinn drehen bis zwei Pfeilspitzen aufeinander zeigen – Spule so sichern
• Kappe (8) in die Spule stecken bis zur Anlage drücken und gleichzeitig im Uhrzeigersinn drehen
• Kappe bis zur Anlage drehen und von Hand festziehen

STIHL PolyCut 6-3

10 11 5 681BA0'19 KN

● Druckteller auf die Welle schieben
● Mutter (10) in den Mähkopf einsetzen
● Mähkopf (11) im Uhrzeigersinn bis zum Anschlag auf die Welle (5) drehen
- Welle blockieren
● Mähkopf festziehen

WARNUNG

Leichtgängig gewordene Mutter ersetzen.

HINWEIS

Werkzeug zum Blockieren der Welle wieder abziehen.

Mähkopf abbauen

STIHL AutoCut

• Spulengehäuse festhalten
• Kappe gegen den Uhrzeigersinn drehen

STIHL PolyCut

• Welle blockieren
  ● Mähkopf gegen den Uhrzeigersinn drehen

Kraftstoff

Der Motor muss mit einem Kraftstoffgemisch aus Benzin und Motoröl betrieben werden.

WARNUNG

Direkten Hautkontakt mit Kraftstoff und Einatmen von Kraftstoffdämpfen vermeiden.

STIHL MotoMix

STIHL empfiehlt die Verwendung von STIHL MotoMix. Dieser fertig gemischte Kraftstoff ist benzolfrei, bleifrei, zeichnet sich durch eine hohe Oktanzahl aus und bietet immer das richtige Mischungsverhältnis.

STIHL MotoMix ist für höchste Motorlebensdauer mit STIHL Zweitaktmotoröl HP Ultra gemischt.

MotoMix ist nicht in allen Märkten verfügbar.

Kraftstoff mischen

HINWEIS

Ungeeignete Betriebsstoffe oder von der Vorschrift abweichendes Mischungsverhältnis können zu ernsten Schäden am Triebwerk führen. Benzin oder Motoröl minderer Qualität können Motor, Dichtringe, Leitungen und Kraftstofftank beschädigen.

Benzin

Nur Markenbenzin mit einer Oktanzahl von mindestens 90 ROZ verwenden – bleifrei oder verbleit.

Benzin mit einem Alkoholanteil über 10% kann bei Motoren mit manuell verstellbaren Vergasern Laufstörungen verursachen und soll daher zum Betrieb dieser Motoren nicht verwendet werden.

Motoren mit M-Tronic liefern mit einem Benzin mit bis zu 25% Alkoholanteil (E25) volle Leistung.

Motoröl

Falls Kraftstoff selbst gemischt wird, darf nur ein STIHL Zweitakt-Motoröl oder ein anderes Hochleistungs-Motoröl der Klassen JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC oder ISO-L-EGD verwendet werden.

STIHL schreibt das Zweitakt-Motoröl STIHL HP Ultra oder ein gleichwertiges Hochleistungs-Motoröl vor, um die Emissionsgrenzwerte über die Maschinenlebensdauer gewährleisten zu können.

Mischungsverhältnis

bei STIHL Zweitakt-Motoröl 1:50; 1:50 = 1 Teil Öl + 50 Teile Benzin

Beispiele

Benzinmenge STIHL Zweitaktöl 1:50 Liter Liter (ml)

1	0	,
5 0,10 (100)
10 0,20 (200)

Benzinmenge STIHL Zweitaktöl 1:50

Liter Liter (ml)

15 0,30 (300)

20 0,40 (400)

25 0,50 (500)

- in einen für Kraftstoff zugelassenen Kanister zuerst Motoröl, dann Benzin einfüllen und gründlich mischen

Kraftstoffgemisch aufbewahren

Nur in für Kraftstoff zugelassenen Behältern an einem sicheren, trockenen und kühlen Ort lagern, vor Licht und Sonne schützen.

Kraftstoffgemisch altert – nur den Bedarf für einige Wochen mischen. Kraftstoffgemisch nicht länger als 30 Tage lagern. Unter Einwirkung von Licht, Sonne, niedrigen oder hohen Temperaturen kann das Kraftstoffgemisch schneller unbrauchbar werden.

STIHL MotoMix kann jedoch bis zu 2 Jahren problemlos gelagert werden.

- Kanister mit dem Kraftstoffgemisch vor dem Auftanken kräftig schütteln

WARNUNG

Im Kanister kann sich Druck aufbauen – vorsichtig öffnen.

● Kraftstofftank und Kanister von Zeit 0 zu Zeit gründlich reinigen (

Restkraftstoff und die zur Reinigung benutzte Flüssigkeit vorschriften- und umweltgerecht entsorgen!

deutsch

Kraftstoff einfüllen

Gerät vorbereiten

• Tankverschluss und Umgebung vor dem Auftanken reinigen, damit kein Schmutz in den Tank fällt
• Gerät so positionieren, dass der Tankverschluss nach oben zeigt

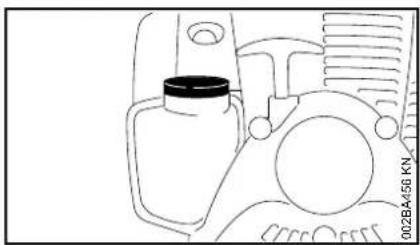

Die Motorgeräte können serienmäßig mit unterschiedlichen Tankverschlüssen ausgerüstet sein.

002BA18 KN

Tankverschluss mit Klappbügel (Bajonettverschluss)

002BA419 KN

Schraub-Tankverschluss

Tankverschluss mit Klappbügel öffnen

- Bügel aufklappen bis er senkrecht steht

- Verschluss gegen den Uhrzeigersinn drehen (ca. 1/4 Umdrehung)

• Verschluss abnehmen
  Kraftstoff einfüllen

Beim Auftanken keinen Kraftstoff verschütten und den Tank nicht randvoll füllen.

STIHL empfiehlt das STIHL Einfüllsystem für Kraftstoff (Sonderzubehör).

- Kraftstoff einfüllen

Tankverschluss mit Klappbügel schließen

Bügel ist senkrecht:

• Verschluss ansetzen – Positionsmarkierungen an Verschluss und Einfüllstutzen müssen miteinander fluchten
• Verschluss bis zur Anlage nach unten drücken

deutsch

001BA221 KN

- Verschluss gedrückt halten und im Uhrzeigersinn drehen bis er einrastet

001BA222 KN

● Bügel bis zur Anlage zuklappen

Verriegelung prüfen

- Nase des Bügels muss ganz in der Aussparung (Pfeil) liegen

- Verschluss greifen – Verschluss ist richtig verriegelt, wenn er sich weder bewegen noch abnehmen lässt

Wenn sich der Verschluss bewegen oder abnehmen lässt

Unterteil des Verschlusses ist gegenüber dem Oberteil verdreht:

001BA227 KN

links: Unterteil des Verschlusses verdreht

rechts: Unterteil des Verschlusses in richtiger Position

• Verschluss ansetzen und so lange gegen den Uhrzeigersinn drehen, bis er in den Sitz des Einfüllstutzens eingreift
• Verschluss weiter gegen den Uhrzeigersinn drehen (ca. 1/4 Umdrehung) – Unterteil des Verschlusses wird dadurch in die richtige Position gedreht
• Verschluss im Uhrzeigersinn drehen und schließen – siehe Abschnitt "Schließen" und "Verriegelung prüfen"

Schraub-Tankverschluss öffnen

• Verschluss gegen den Uhrzeigersinn drehen bis er von der Tanköffnung abgenommen werden kann
• Tankverschluss abnehmen

deutsch

Kraftstoff einfüllen

Beim Auftanken keinen Kraftstoff verschütten und den Tank nicht randvoll füllen. STIHL empfiehlt das STIHL Einfüllsystem (Sonderzubehör).

Schraub-Tankverschluss schließen

• Verschluss ansetzen
• Verschluss bis zum Anschlag im Uhrzeigersinn drehen und so fest wie möglich von Hand anziehen

Motor starten / abstellen

Bedienungselemente

Ausführung mit Rundumgriff

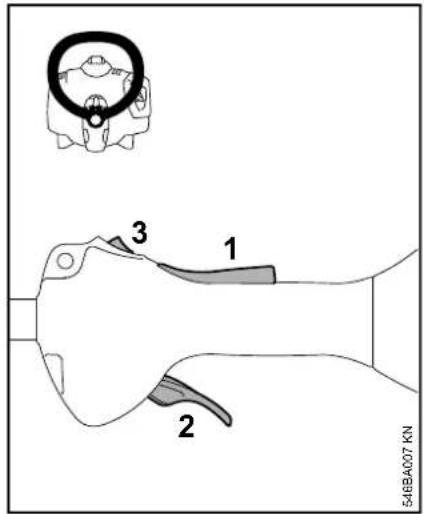

3 1 2 546BA007.KN

1 Gashebelsperre
2 Gashebel
3 Stopptaster – mit den Stellungen für Betrieb und 0 = Stopp.

Funktion des Stopptasters und der Zündung

Der nicht betätigte Stopptaster befindet sich in der Stellung Betrieb: Die Zündung ist eingeschaltet – der Motor ist startbereit und kann angeworfen werden. Wird der Stopptaster in die Stellung 0 gedrückt, wird die Zündung

ausgeschaltet. Nach dem Stillstand des Motors wird die Zündung automatisch wieder eingeschaltet.

Motor starten

4 547BA0.5 KN

- Balg (4) der Kraftstoffhandpumpe mindestens 5 mal drücken – auch wenn der Balg mit Kraftstoff gefüllt ist

Kalter Motor (Kaltstart)

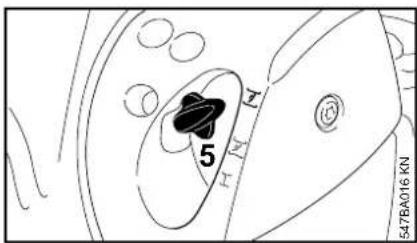

5 547BA016 KN

- Startklappenhebel (5) hineindrücken und dabei auf drehen

• Startklappenhebel (5) hineindrücken und dabei auf ✕ drehen

Diese Stellung auch benutzen, wenn der Motor schon gelaufen, aber noch kalt ist.

Anwerfen

• das Gerät sicher auf den Boden
• legen: Die Stütze am Motor und der
• Schutz für das Schneidwerkzeug
• bilden die Auflage. Das
• Schneidwerkzeug darf weder den
• Boden, noch irgendwelche
• Gegenstände berühren
  ● sicheren Stand einnehmen
• das Gerät mit der linken Hand fest an den Boden drücken – dabei weder den Gashebel noch den Sperrhebel berühren

Nicht den Fuß auf den Schaft stellen oder darauf knien!

● mit der rechten Hand den Anwerfgriff fassen

Ausführung ohne ErgoStart

- Anwerfgriff langsam bis zum ersten spürbaren Anschlag herausziehen und dann schnell und kräftig durchziehen

Ausführung mit ErgoStart

● Anwerfgriff gleichmäßig durchziehen

Seil nicht bis zum Seilende herausziehen – Bruchgefahr!

• Anwerfgriff nicht zurückschnellen lassen – entgegen der Ausziehrichtung zurückführen, damit sich das Anwerfseil richtig aufwickeln kann
  ● anwerfen bis der Motor läuft

Sobald der Motor läuft

547BA021 KN

• Sperrhebel drücken und Gas geben – der Startklappenhebel springt in die Stellung für Betrieb I – nach einem Kaltstart den Motor mit einigen Lastwechseln warmfahren

Bei richtig eingestelltem Vergaser darf sich das Schneidwerkzeug im Motorleerlauf nicht drehen!
Das Gerät ist einsatzbereit.

Motor abstellen

- Stopptaster in Richtung 0 betätigen – der Motor stoppt – den Stopptaster loslassen – der Stopptaster federt zurück

deutsch

Weitere Hinweise zum Starten

Der Motor geht in der Stellung für Kaltstart f oder beim Beschleunigen aus.

• Startklappenhebel auf ↗ stellen – weiter anwerfen bis der Motor läuft
  Der Motor startet nicht in der Stellung für Warmstart ✖
• Startklappenhebel auf stellen – weiter anwerfen bis der Motor läuft
  Der Motor springt nicht an
• prüfen, ob alle Bedienelemente richtig eingestellt sind
• prüfen, ob Kraftstoff im Tank ist, ggf. auffüllen
• prüfen, ob Zündkerzenstecker fest aufgesteckt ist
• Startvorgang wiederholen

Der Motor ist abgesoffen

• Startklappenhebel auf I stellen – weiter anwerfen bis der Motor läuft
  Der Tank wurde restlos leergefahren
• nach dem Betanken den Balg der Kraftstoffhandpumpe mindestens 5 mal drücken – auch wenn der Balg mit Kraftstoff gefüllt ist
• Startklappenhebel abhängig von der Motortemperatur einstellen
• Motor erneut starten

Betriebshinweise Luftfilter reinigen

Während der ersten Betriebszeit

Das fabrikneue Gerät bis zur dritten Tankfüllung nicht unbelastet im hohen Drehzahlbereich betreiben, damit während der Einlaufphase keine zusätzlichen Belastungen auftreten. Während der Einlaufphase müssen sich die bewegten Teile aufeinander einspielen – im Triebwerk besteht ein höherer Reibungswiderstand. Der Motor erreicht seine maximale Leistung nach einer Laufzeit von 5 bis 15 Tankfüllungen.

Während der Arbeit

Nach längerem Volllastbetrieb den Motor noch kurze Zeit im Leerlauf laufen lassen, bis die größere Wärme durch den Kühlluftstrom abgeführt ist, damit die Bauteile am Triebwerk (Zündanlage, Vergaser) nicht durch einen Wärmestau extrem belastet werden.

Nach der Arbeit

Bei kurzzeitigem Stillsetzen: Motor abkühlen lassen. Gerät mit leerem Kraftstofftank an einem trockenen Ort, nicht in der Nähe von Zündquellen, bis zum nächsten Einsatz aufbewahren. Bei längerer Stilllegung – siehe "Gerät aufbewahren".

Wenn die Motorleistung spürbar nachlässt

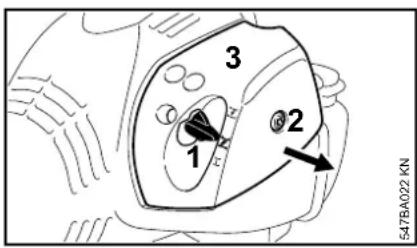

3 1 2 S47BA022 KN

• Startklappenhebel (1) auf stellen
  ● Schraube (2) im Filterdeckel (3) solange entgegen dem Uhrzeigersinn drehen, bis der Deckel lose sitzt
• Filterdeckel (3) über den Hebel der Startklappe abziehen und abnehmen
  ● Umgebung des Filters von grobem Schmutz befreien

4 5 5/7BA023 KN

• in die Aussparung (4) im Filtergehäuse greifen und den Filz-Filter (5) herausnehmen
• Filz-Filter (5) austauschen – behelfsweise ausklopfen oder ausblasen – nicht auswaschen

HINWEIS

Beschädigte Teile ersetzen!

• Filz-Filter (5) formschlüssig in das Filtergehäuse einsetzen – der Pfeil zeigt zur Aussparung
• Startklappenhebel (1) auf stellen
• Filterdeckel (3) aufsetzen – dabei die Schraube (2) nicht verkanten – Schraube eindrehen

Vergaser einstellen

L H LA 0815BA006.KN

Der Vergaser des Gerätes ist ab Werk so abgestimmt, dass dem Motor in allen Betriebszuständen ein optimales Kraftstoff-Luft-Gemisch zugeführt wird.

Leerlauf einstellen

Motor bleibt im Leerlauf stehen

● Motor ca. 3 min warmlaufen lassen
- Leerlaufanschlagschraube (LA) langsam im Uhrzeigersinn drehen, bis der Motor gleichmäßig läuft – das Schneidwerkzeug darf sich nicht mitbewegen

Schneidwerkzeug bewegt sich im Leerlauf mit

● Leerlaufanschlagschraube (LA) entgegen dem Uhrzeigersinn drehen, bis das Schneidwerkzeug stehen bleibt, dann 1/2 bis 3/4 Umdrehung in der gleichen Richtung weiterdrehen

WARNUNG

Bleibt das Schneidwerkzeug nach erfolgter Einstellung im Leerlauf nicht stehen, Motorgerät vom Fachhändler instand setzen lassen.

Zündkerze

• bei ungenügender Motorleistung, schlechtem Starten oder Leerlaufstörungen zuerst die Zündkerze prüfen
• nach ca. 100 Betriebsstunden die Zündkerze ersetzen – bei stark abgebrannten Elektroden auch schon früher – nur von STIHL freigegebene, entstörte Zündkerzen verwenden – siehe "Technische Daten"

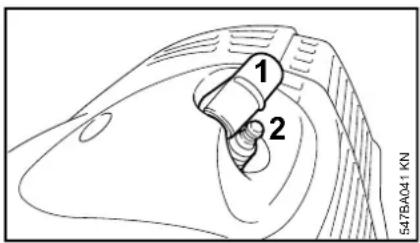

Zündkerze ausbauen

- Motor abstellen

1 2 S47BA041 KN

● Zündkerzenstecker (1) abziehen
● Zündkerze (2) herausdrehen

deutsch

Zündkerze prüfen

000BA039 KN A

● verschmutzte Zündkerze reinigen
- Elektrodenabstand (A) prüfen und falls notwendig nachstellen, Wert für Abstand – siehe "Technische Daten"
- Ursachen für die Verschmutzung der Zündkerze beseitigen

Mögliche Ursachen sind:

• zu viel Motoröl im Kraftstoff
• verschmutzter Luftfilter
• ungünstige Betriebsbedingungen

000BA045 KN

! WARNING

Bei nicht festgezogener oder fehlender Anschlussmutter (1) können Funken entstehen. Falls in leicht brennbarer oder explosiver Umgebung gearbeitet wird, können Brände oder Explosionen

entstehen. Personen können schwer verletzt werden oder Sachschaden kann enstehen.

● entstörte Zündkerzen mit fester Anschlussmutter verwenden

Zündkerze einbauen

● Zündkerze eindrehen
● Zündkerzenstecker auf die Zündkerze drücken

Motorlaufverhalten

Ist trotz gereinigtem Luftfilter und korrekter Vergasereinstellung das Motorlaufverhalten unbefriedigend, kann die Ursache auch am Schalldämpfer liegen.

Beim Fachhändler den Schalldämpfer auf Verschmutzung (Verkokung) überprüfen lassen!

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen.

Gerät aufbewahren Mähkopf warten

Bei Betriebspausen ab ca. 3 Monaten

• Kraftstofftank an gut belüftetem Ort entleeren und reinigen
• Kraftstoff vorschriften- und umweltgerecht entsorgen
• Vergaser leerfahren, andernfalls können die Membranen im Vergaser verkleben!
• Schneidwerkzeug abnehmen, reinigen und prüfen. Metall-Schneidwerkzeuge mit Schutzöl behandeln.
• Gerät gründlich säubern, besonders Zylinderrippen und Luftfilter!
• Gerät an einem trockenen und sicheren Ort aufbewahren – vor unbefugter Benutzung (z. B. durch Kinder) schützen

Motorgerät ablegen

• Motor abstellen
• Motorgerät so ablegen, dass Rundumgriff und Motorhaube nach unten und die Welle nach oben zeigen

Mähfaden erneuern

Vor dem Erneuern des Mähfadens den Mähkopf unbedingt auf Verschleiß prüfen.

WARNING

Sind starke Verschleißspuren sichtbar, muss der Mähkopf komplett ersetzt werden.

Der Mähfaden wird nachfolgend kurz "Faden" genannt.

Im Lieferumfang des Mähkopfes befindet sich eine bebilderte Anleitung, die das Erneuern von Fäden zeigt. Deshalb die Anleitungen für den Mähkopf gut aufbewahren.

- Bei Bedarf den Mähkopf abbauen

Mähfaden nachstellen

STIHL AutoCut

2 1 232BA007 KN

- drehenden Mähkopf parallel über die bewachsene Fläche halten – den Boden antippen – ca. 3 cm (1,2 in.) Mähfaden werden nachgestellt

- durch das Messer (1) am Schutz (2) werden überlange Mähfäden auf optimale Länge gekürzt – daher mehrmaliges Auftippen hintereinander vermeiden!

Mähfaden wird nur dann nachgestellt, wenn beide Mähfäden noch mind. 2,5 cm (1 in.) lang sind!

Wenn der Mähfaden kürzer als 2,5 cm (1 in.) ist:

deutsch

! WARNING

Zum Nachstellen des Mähfadens mit der Hand unbedingt den Motor abstellen – sonst besteht Verletzungsgefahr!

• Gerät umdrehen
• Kappe an Fadenspule bis zum Anschlag drücken
  ● Fadenenden aus Fadenspule ziehen

Wenn kein Faden mehr in der Spule ist, Mähfaden erneuern.

bei allen anderen Mähköpfen

wie im Beilageblatt des Mähkopfes beschrieben.

WARNING

Zum Nachstellen des Mähfadens mit der Hand unbedingt den Motor abstellen – sonst besteht Verletzungsgefahr!

Mähfaden ersetzen

STIHL DuroCut

WARNING

Zum Bestücken des Mähkopfes mit der Hand unbedingt den Motor abstellen – sonst besteht Verletzungsgefahr!

- Mähkopf nach der mitgelieferten Anleitung mit abgelängten Fäden bestücken

STIHL AutoCut C 5-2

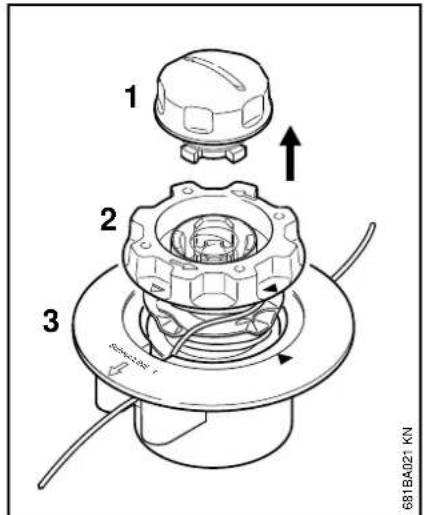

Mähkopf zerlegen und Fadenreste entfernen

Bei normalem Betrieb wird der Fadenvorrat im Mähkopf nahezu aufgebraucht.

1 2 3 681BA021 KN

● Mähkopf festhalten und die Kappe (1) so lange entgegen dem Uhrzeigersinn drehen, bis diese abgenommen werden kann
- Spulenkörper (2) aus dem Oberteil (3) ziehen und Fadenreste entfernen

Mähkopf zusammensetzen

681BA022 KN 4 2

• leeren Spulenkörper in das Oberteil stecken
  Sollte die Feder (4) herausgesprungen sein:
  ● Feder so weit in den Spulenkörper (2) drücken, bis diese hörbar einrastet
• Mähkopf anbauen – siehe "Mähkopf anbauen"

Spulenkörper bewickeln

3 2 3 5 681BA023.KN

● Faden mit 2,0 mm (0,08 in.) Durchmesser (Farbe grün) verwenden
- zwei Fäden mit je 2 m (78 in.) Länge von der Ersatzrolle (Sonderzubehör) ablängen
- Spulenkörper (2) entgegen dem Uhrzeigersinn so weit drehen, bis zwei Pfeilspitzen aufeinander zeigen
- beide Fäden jeweils mit geraden Enden durch je eine der Hülsen (5) bis zum ersten spürbaren Widerstand in das Oberteil (3) stecken – bis zum Anschlag weiterschieben

1.50 681BA024 KN

• Oberteil festhalten
• Spulenkörper so lange entgegen dem Uhrzeigersinn drehen, bis der kürzeste Faden noch ca. 10 cm (4 in.) aus dem Mähkopf ragt
• falls notwendig, den längeren Faden auf ca. 10 cm (4 in.) kürzen

Der Mähkopf ist gefüllt.

STIHL AutoCut 5-2
Fadenreste entfernen

1 2 6815A008 KN

• Mähkopf öffnen – dazu mit einer Hand gegenhalten und die Kappe (1) entgegen dem Uhrzeigersinn drehen
• Spulenkörper (2) ausrasten, aus dem Mähkopf nehmen und Fadenreste entfernen

Spulenkörper bewickeln

Alternativ zu den einzelnen Fäden kann auch ein bereits mit Faden bewickelter Spulenkörper (Sonderzubehör) eingesetzt werden.

deutsch

3 4 R 3 681BA009 KN

● Faden mit 2,0 mm (0,08 in.) Durchmesser (Farbe grün) verwenden
- zwei Fäden mit je 3 m (120 in.) Länge von der Ersatzrolle (Sonderzubehör) ablängen
- beide Fäden mit jeweils nur einem Fadenende (3) in die Bohrungen (4) im Spulenkörper stecken
- jeden Faden am Bohrungsrand stark umbiegen, so dass ein Knick entsteht

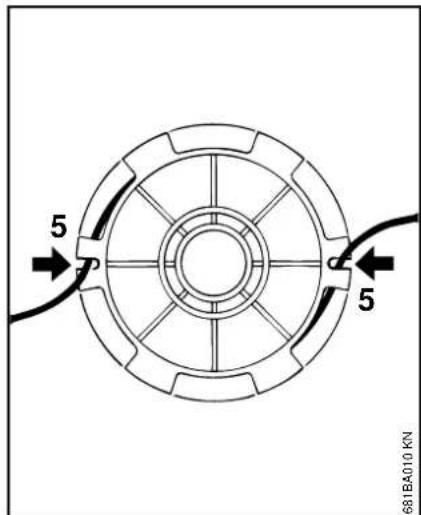

5 681BA010 KN

• Fäden geordnet und stramm aufwickeln – in jeder Kammer jeweils nur einen Faden aufwickeln
  ● Enden der Fäden in den Schlitzen (2) einhängen

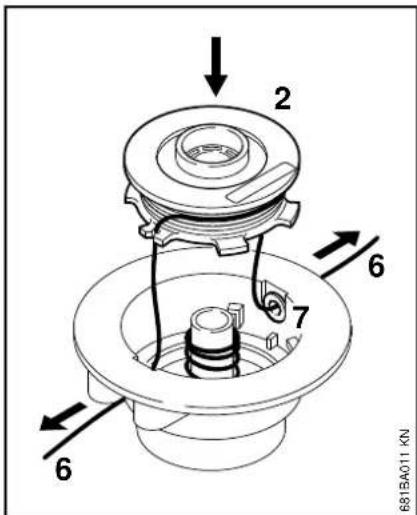

Mähkopf zusammensetzen

HINWEIS

Vor dem Zusammenbau sicherstellen, dass die Druckfeder eingebaut ist – siehe "Mähkopf anbauen".

2 6 7 6 681BA011 KN

- Enden (6) der Fäden durch die Ösen (7) führen und Spulenkörper (2) im Spulengehäuse einrasten

Fäden müssen beim Einsetzen des Spulenkörpers in den Mähkopf wieder aus den Schlitzen (5) ausrasten

● Enden der Fäden bis zum Anschlag herausziehen
● Mähkopf wieder anbauen

Messer ersetzen

STIHL PolyCut

Vor dem Ersetzen der Schneidmesser den Mähkopf unbedingt auf Verschleiß prüfen.

deutsch

WARNING

Sind starke Verschleißspuren sichtbar, muss der Mähkopf komplett ersetzt werden.

Die Schneidmesser werden nachfolgend kurz "Messer" genannt.

Im Lieferumfang des Mähkopfes befindet sich eine bebilderte Anleitung, die das Erneuern von Messern zeigt. Deshalb die Anleitung für den Mähkopf gut aufbewahren.

WARNING

Zum Bestücken des Mähkopfes mit der Hand unbedingt den Motor abstellen – sonst besteht Verletzungsgefahr!

● Mähkopf abbauen
- Messer erneuern, wie in bebilderter Anleitung gezeigt
● Mähkopf wieder anbauen

Wartungs- und Pflegehinweise

Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker Staubanfall etc.) und längeren täglichen Arbeitszeiten die angegebenen Intervalle entsprechend verkürzen.		vor Arbeitsbeginn	nach Arbeitsende bzw. täglich	nach jeder Tankfüllung	wöchentlich	monatlich	jährlich	bei Störung	bei Beschädigung	bei Bedarf
Komplette Maschine	Sichtprüfung (Zustand, Dichtheit) X		X
	reinigen X
Bedienungsgriff Funktionsprüfung X	X
Luftfilter	reinigen X X
	ersetzen X
Kraftstoffhandpumpe (falls vorhanden)	prüfen X
	instandsetzen durch Fachhändler1)								X
Saugkopf im Kraftstofftank	prüfen X
	ersetzen X X	X
Kraftstofftank reinigen X X
Vergaser	Leerlauf prüfen, das Schneidwerkzeug darf sich nicht mitdrehen	X		X
	Leerlauf nachregulieren X
Zündkerze	Elektrodenabstand nachstellen X
	alle 100 Betriebsstunden ersetzen
Ansaugöffnung für Kühlluft	Sichtprüfung X
	reinigen									X
Zugängliche Schrauben und Muttern (außer Einstellschrauben)	nachziehen									X
Schneidwerkzeug	Sichtprüfung	X		X
	ersetzen X
	Festsitz prüfen	X		X
Sicherheitsaufkleber	ersetzen X
1) STIHL empfiehlt den STIHL Fachhändler

Verschleiß minimieren und Schäden vermeiden

Einhalten der Vorgaben dieser Gebrauchsanleitung vermeidet übermäßigen Verschleiß und Schäden am Gerät.

Benutzung, Wartung und Lagerung des Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben.

Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten. Dies gilt insbesondere für:

• nicht von STIHL freigegebene Änderungen am Produkt
• die Verwendung von Werkzeugen oder Zubehör, die nicht für das Gerät zulässig, geeignet oder die qualitativ minderwertig sind
• nicht bestimmungsgemäße Verwendung des Gerätes
• Einsatz des Gerätes bei Sport- oder Wettbewerbs-Veranstaltungen
• Folgeschäden infolge der Weiterbenutzung des Gerätes mit defekten Bauteilen

Wartungsarbeiten

Alle im Kapitel "Wartungs- und Pflegehinweise" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Werden diese Arbeiten versäumt oder unsachgemäß ausgeführt, können Schäden entstehen, die der Benutzer selbst zu verantworten hat. Dazu gehören u. a.:

• Schäden am Triebwerk infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung (z. B. Luft- und Kraftstofffilter), falscher Vergaser-Einstellung oder unzureichender Reinigung der Kühlluftführung (Ansaugschlitze, Zylinderrippen)
• Korrosions- und andere Folgeschäden infolge unsachgemäßer Lagerung
• Schäden am Gerät infolge Verwendung qualitativ minderwertiger Ersatzteile

Verschleißteile

Manche Teile des Motorgerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden. Dazu gehören u. a.:

– Schneidwerkzeuge (alle Arten)
- Befestigungsteile für Schneidwerkzeuge (Laufteller, Mutter, usw.)

– Schneidwerkzeugschutze
- Kupplung
- Filter (für Luft, Kraftstoff)
- Anwerfvorrichtung
- Zündkerze

Wichtige Bauteile

1 2 3 4 5 6 7 8 9 10 # 11 12 13 14 15 16 17 18 19 548BA015 KN

1 Rundumgriff
2 Tragöse
3 Stopptaster
4 Gashebelsperre
5 Gashebel
6 Vergasereinstellschrauben
7 Startklappenhebel
8 Luftfilterdeckel
9 Zündkerzenstecker
10 Gerätestütze
11 Kraftstoffhandpumpe
12 Tankverschluss
13 Tank
14 Anwerfgriff
15 Schalldämpfer
16 Mähkopf
17 Messer (für Mähfaden)
18 Schutz
19 Schaft

Maschinennummer

Technische Daten

Triebwerk

Einzylinder-Zweitaktmotor

FS 40, FS 40 C

Hubraum: 27,2 cm ^3

Zylinderbohrung: 34 mm

Kolbenhub: 30 mm

Leistung nach 0,7 kW (1,0 PS)

ISO 8893 bei 8500 1/min

Leerlaufdrehzahl: 2800 1/min

Abregeldrehzahl

(Nennwert): 10000 1/min

Max. Drehzahl der

Abtriebswelle

(Schneidwerkzeug-

aufnahme): 10600 1/min

FS 50, FS 50 C

Hubraum: 27,2 cm ^3

Zylinderbohrung: 34 mm

Kolbenhub: 30 mm

Leistung nach 0,8 kW (1,1 PS)

ISO 8893 bei 8500 1/min

Leerlaufdrehzahl: 2800 1/min

Abregeldrehzahl

(Nennwert): 10000 1/min

Max. Drehzahl der

Abtriebswelle

(Schneidwerkzeug-

aufnahme): 10600 1/min

Zündanlage

Elektronisch gesteuerter Magnetzünder

Zündkerze (entstört): NGK CMR 6 H

Elektrodenabstand: 0,5 mm

Kraftstoffsystem

Lageunempfindlicher Membranvergaser mit integrierter Kraftstoffpumpe

Kraftstofftankinhalt: 340 cm ^3 (0,34 l)

Gewicht

unbetankt, ohne Schneidwerkzeug und Schutz

FS 40: 4,4 kg

FS 40 C mit ErgoStart: 4,5 kg

FS 50: 4,4 kg

FS 50: mit langem Schaft: 4,5 kg

FS 50 C mit ErgoStart: 4,5 kg

FS 50 C mit ErgoStart und langem Schaft: 4,6 kg

Abmessung

ohne Schneidwerkzeug

FS 40: 1450 mm

FS 40 C mit ErgoStart: 1450 mm

FS 50: 1450 mm

FS 50: mit langem Schaft: 1650 mm

FS 50 C mit ErgoStart: 1450 mm

FS 50 C mit ErgoStart und langem Schaft: 1650 mm

Schall- und Vibrationswerte

Zur Ermittlung der Schall- und Vibrationswerte werden Leerlauf und nominelle Höchstdrehzahl zu gleichen Teilen berücksichtigt.

Weiterführende Angaben zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG siehe www.stihl.com/vib

Schalldruckpegel L _peq nach ISO 22868

Schallleistungspegel L _w nach ISO 22868

FS 40, FS 40 C: 107 dB(A)

FS 50, FS 50 C: 108 dB(A)

Vibrationswerte a_hv,eq nach ISO 22867

Handgriff links Handgriff rechts

FS 40, FS 40 C: 7,0 m/s ^2 6,4 m/s ^2

FS 50, FS 50 C: 6,0 m/s ^2 5,7 m/s ^2

Für den Schalldruckpegel und den Schallleistungspegel beträgt der K-Wert nach RL 2006/42/EG = 2,0 dB(A); für den Vibrationswert beträgt der K-Wert nach RL 2006/42/EG = 2,0 m/s ^2 .

REACH

REACH bezeichnet eine EG

Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH Verordnung (EG) Nr. 1907/2006 siehe www.stihl.com/reach

deutsch

Abgas-Emissionswert

Der im EU-Typgenehmigungsverfahren gemessene CO₂-Wert ist unter www.stihl.com/co2 in den produktspezifischen Technischen Daten angegeben.

Der gemessene CO _2 -Wert wurde an einem repräsentativen Motor nach einem genormten Prüfverfahren unter Laborbedingungen ermittelt und stellt keine ausdrückliche oder implizite Garantie der Leistung eines bestimmten Motors dar.

Durch die in dieser Gebrauchsanleitung beschriebene bestimmungsgemäße Verwendung und Wartung, werden die geltenden Anforderungen an die Abgas-Emissionen erfüllt. Bei Veränderungen am Motor erlischt die Betriebserlaubnis.

Reparaturhinweise Entsorgung

Benutzer dieses Gerätes dürfen nur Wartungs- und Pflegearbeiten durchführen, die in dieser Gebrauchsanleitung beschrieben sind. Weitergehende Reparaturen dürfen nur Fachhändler ausführen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Bei Reparaturen nur Ersatzteile einbauen, die von STIHL für dieses Gerät zugelassen sind oder technisch gleichartige Teile. Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen.

STIHL empfiehlt STIHL Original-Ersatzteile zu verwenden.

STIHL Original-Ersatzteile erkennt man an der STIHL Ersatzteilnummer, am Schriftzug STIHL ^® und gegebenenfalls am STIHL Ersatzteilkennzeichen G ^® (auf kleinen Teilen kann das Zeichen auch allein stehen).

Bei der Entsorgung die länderspezifischen Entsorgungsvorschriften beachten.

000BA073 KN

STIHL Produkte gehören nicht in den Hausmüll. STIHL Produkt, Akkumulator, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Aktuelle Informationen zur Entsorgung sind beim STIHL Fachhändler erhältlich.

EU-Konformitätserklärung

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Deutschland

erklärt in alleiniger Verantwortung, dass

Bauart: Trimmer

Fabrikmarke: STIHL

Typ: FS 40

FS 40 C

FS 40 C-E

FS 50

FS 50-L

FS 50 C

FS 50 C-E

FS 50 C-E L

Serienidentifizierung: 4144

Hubraum: 27,2 cm ^3

den einschlägigen Bestimmungen der Richtlinien 2006/42/EG, 2014/30/EU und 2000/14/EG entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist:

EN ISO 11806-1, EN 61000-6-1, EN 55012

Zur Ermittlung des gemessenen und des garantierten Schalleistungspegels wurde nach Richtlinie 2000/14/EG, Anhang V, unter Anwendung der Norm ISO 10884 verfahren.

Gemessener Schallleistungspegel

alle FS 40: 107 dB(A)

alle FS 50: 108 dB(A)

Garantierter Schallleistungspegel

alle FS 40: 109 dB(A)

alle FS 50: 110 dB(A)

Aufbewahrung der Technischen Unterlagen:

ANDREAS STIHL AG & Co. KG Produktzulassung

Das Baujahr und die Maschinennummer sind auf dem Gerät angegeben.

Waiblingen, 28.10.2016

ANDREAS STIHL AG & Co. KG i. V.

Leiter Produktmanagement und Services

Anschriften

STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG

Postfach 1771

71307 Waiblingen

STIHL Vertriebsgesellschaften

DEUTSCHLAND

STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13

64807 Dieburg

Telefon: [phone]

ÖSTERREICH

STIHL Ges.m.b.H.

Fachmarktstraße 7

2334 Vösendorf

Telefon: [phone]

SCHWEIZ

STIHL Vertriebs AG

Isenrietstraße 4

8617 Mönchaltorf

Telefon: [phone]

TSCHECHISCHE REPUBLIK

Andreas STIHL, spol. s r.o.

Chrlická 753

664 42 Modřice

deutsch

STIHL Importeure

BOSNIEN-HERZEGOWINA

UNIKOMERC d. o. o.

Bišće polje bb

88000 Mostar

Telefon: [phone]

Fax: [phone]

KROATIEN

UNIKOMERC - UVOZ d.o.o.

Sjedište:

Amruševa 10, 10000 Zagreb

Prodaja:

Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica

Telefon: [phone]

Fax: [phone]

TÜRKEI

SADAL TARIM MAKİNALARI DIŞ

TICARET A.Ş.

Alsancak Sokak, No:10 I-6 Özel Parsel

34956 Tuzla, İstanbul

Telefon: [phone]

Fax: [phone]

Table des matières

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Allemagne

ANDREAS STIHL AG & Co. KG

Produktzulassung

Beschermkappen monteren 79

Technische gegevens 99

Beschermkappen monteren

2 1 232BA066 KN

4 3 546BA005 KN

Elektronisch geregelde

magneetontsteking

Bougie (ontstoord): NGK CMR 6 H

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Duitsland

ANDREAS STIHL AG & Co. KG

Productgoedkeuring

ANDREAS STIHL AG & Co. KG

Bij volmacht

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Germania

ANDREAS STIHL AG & Co. KG

Produktzulassung

Waiblingen, 28.10.2016

ANDREAS STIHL AG & Co. KG

Per incarico
