Caractéristiques	Détails
Type de produit	Coupe-herbe
Poids	4,1 kg
Type de moteur	Moteur 2 temps
Puissance	0,9 kW
Capacité du réservoir	0,33 L
Largeur de coupe	40 cm
Type de fil	Fil de nylon
Utilisation recommandée	Entretien des jardins et des espaces verts
Fréquence de maintenance	Vérification régulière du filtre à air et de l'état de la bougie
Sécurité	Port de lunettes de protection et de gants recommandé
Accessoires inclus	Fil de coupe, protège-main
Garantie	2 ans

FOIRE AUX QUESTIONS - FS 40 STIHL

Comment démarrer le coupe-herbe STIHL FS 40 ?

Pour démarrer le STIHL FS 40, assurez-vous que le coupe-herbe est en position de sécurité. Activez le choke, tirez plusieurs fois sur le cordon de démarrage jusqu'à ce que vous ressentiez une résistance, puis tirez à fond pour démarrer le moteur.

Que faire si le moteur ne démarre pas ?

Vérifiez d'abord que le réservoir est plein et que le carburant est frais. Assurez-vous également que le choke est en position correcte et que les bougies sont en bon état. Si le problème persiste, contactez un service après-vente agréé.

Comment entretenir la lame de coupe ?

Pour entretenir la lame de coupe, vérifiez régulièrement son état et affûtez-la si nécessaire. Il est recommandé de nettoyer la lame après chaque utilisation pour éviter l'accumulation de débris.

Quelle est la capacité du réservoir de carburant ?

Le réservoir de carburant du STIHL FS 40 a une capacité de 0,33 litre.

Comment régler la longueur de la tige de coupe ?

La longueur de la tige de coupe du STIHL FS 40 est fixe. Si vous avez besoin d'une autre longueur, envisagez d'utiliser des accessoires compatibles ou un modèle différent.

Quel type de carburant utiliser ?

Utilisez un mélange d'essence sans plomb avec de l'huile 2 temps STIHL dans un rapport de 50:1.

Comment nettoyer le filtre à air ?

Pour nettoyer le filtre à air, retirez-le et utilisez de l'air comprimé pour enlever les débris. Si le filtre est trop encrassé, remplacez-le par un nouveau filtre.

Quelle est la durée de garantie du STIHL FS 40 ?

La durée de garantie standard pour le STIHL FS 40 est de 2 ans à partir de la date d'achat, sous réserve d'un entretien approprié.

Comment stocker le coupe-herbe pendant l'hiver ?

Avant de stocker le STIHL FS 40 pour l'hiver, videz le réservoir de carburant, nettoyez-le soigneusement et rangez-le dans un endroit sec, à l'abri du gel.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange pour le STIHL FS 40 peuvent être trouvées chez les revendeurs STIHL agréés ou sur le site web officiel de STIHL.

MODE D'EMPLOI FS 40 STIHL

Indications concernant la présente

Notice d'emploi 36

Prescriptions de sécurité et

techniques de travail 36

Combinaisons autorisées d'outil de

coupe, de capot protecteur, de poignée et de harnais 44

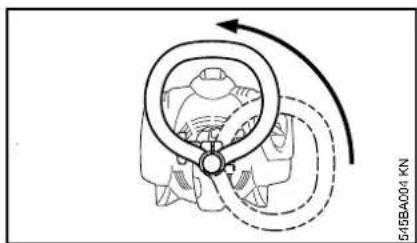

Montage de la poignée circulaire 45

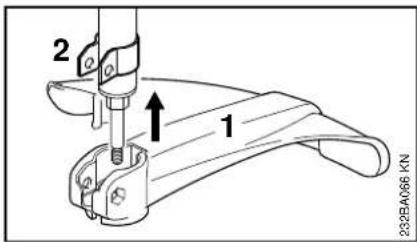

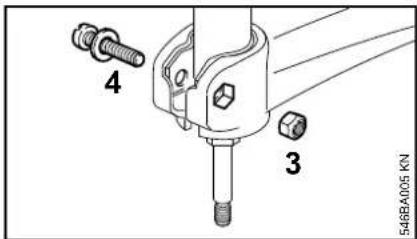

Montage des dispositifs de sécurité 45

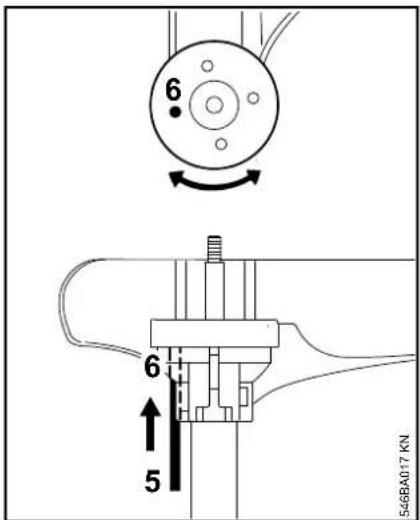

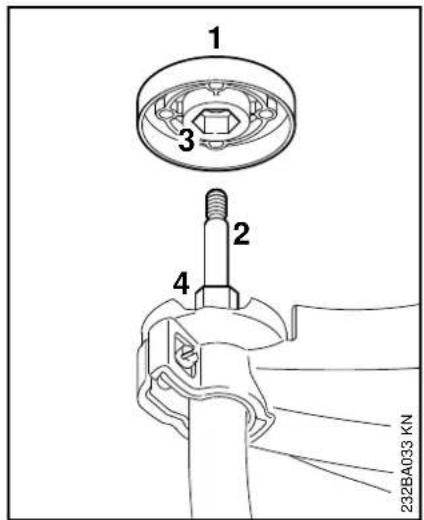

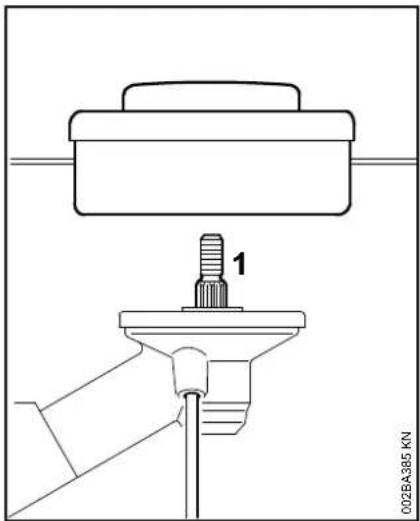

Montage de l'outil de coupe 46

Carburant 49

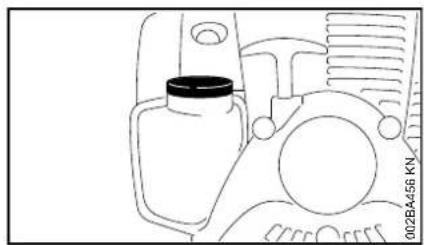

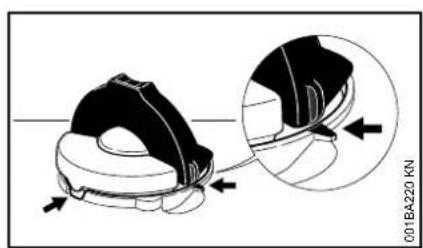

Ravitaillement en carburant 50

Mise en route / arrêt du moteur 53

Instructions de service 55

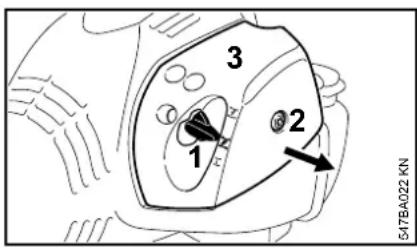

Nettoyage du filtre à air 56

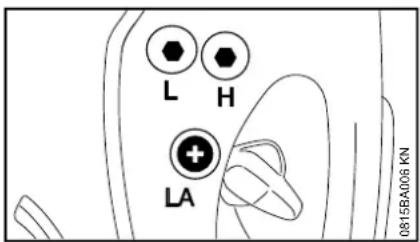

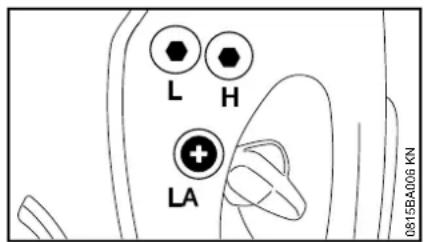

Réglage du carburateur 56

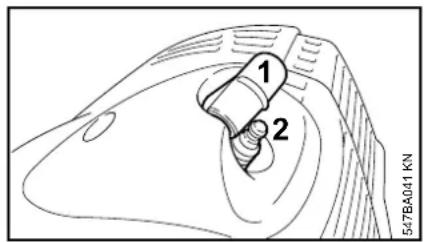

Bougie 57

Fonctionnement du moteur 58

Rangement 58

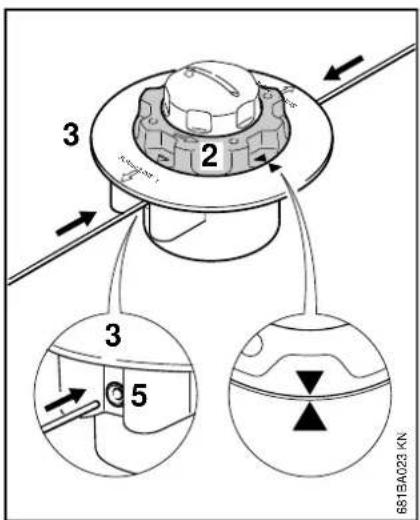

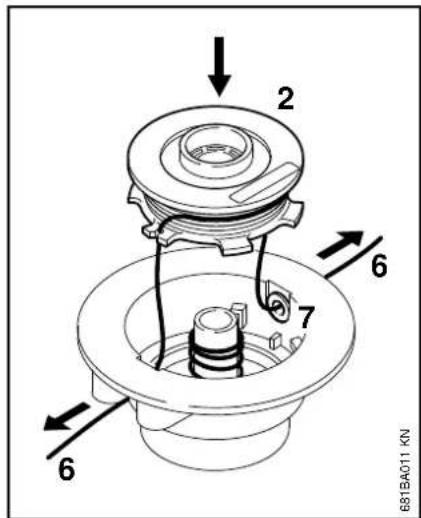

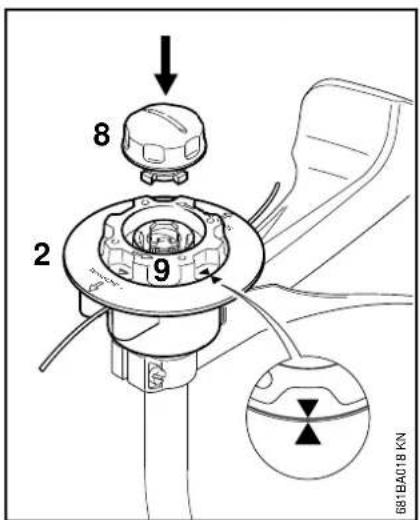

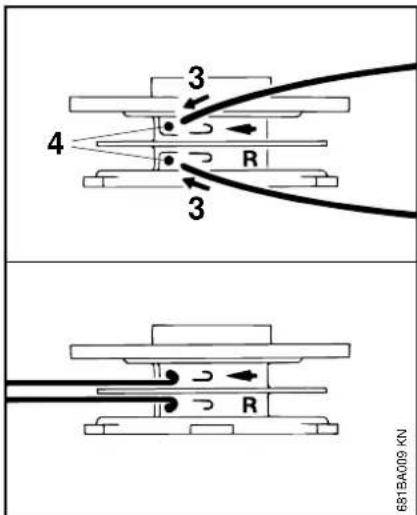

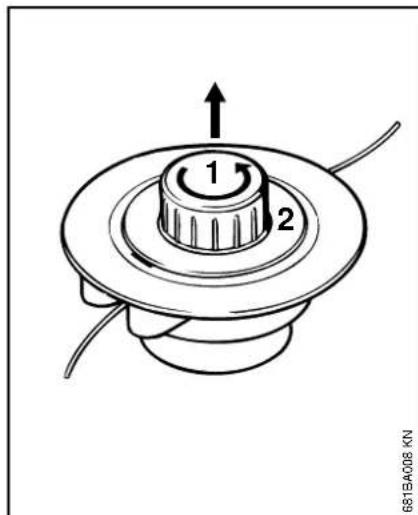

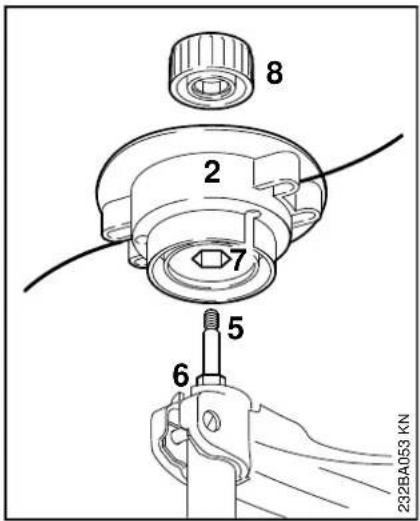

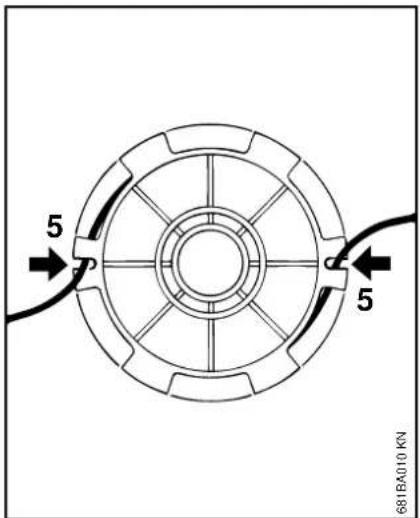

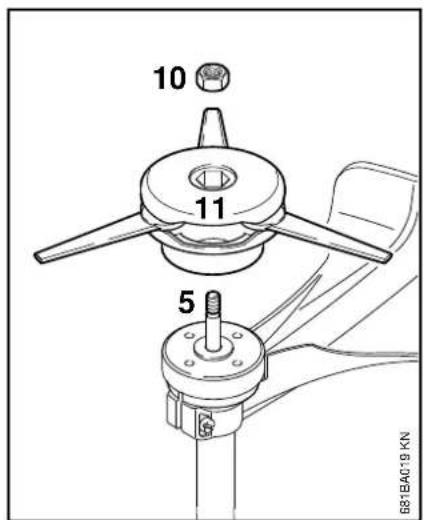

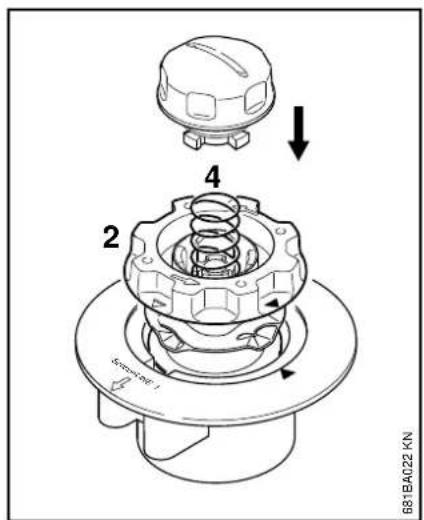

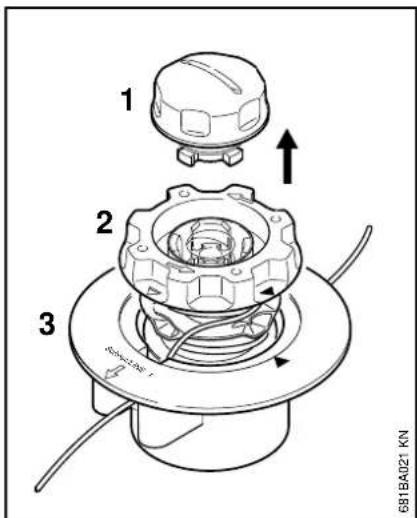

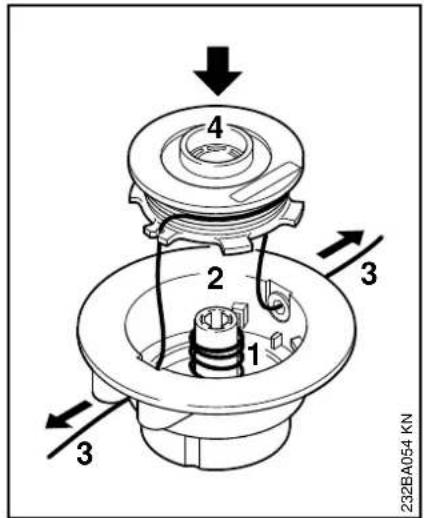

Entretien de la tête faucheuse 59

Instructions pour la maintenance et

l'entretien 63

Conseils à suivre pour réduire

l'usure et éviter les avaries 64

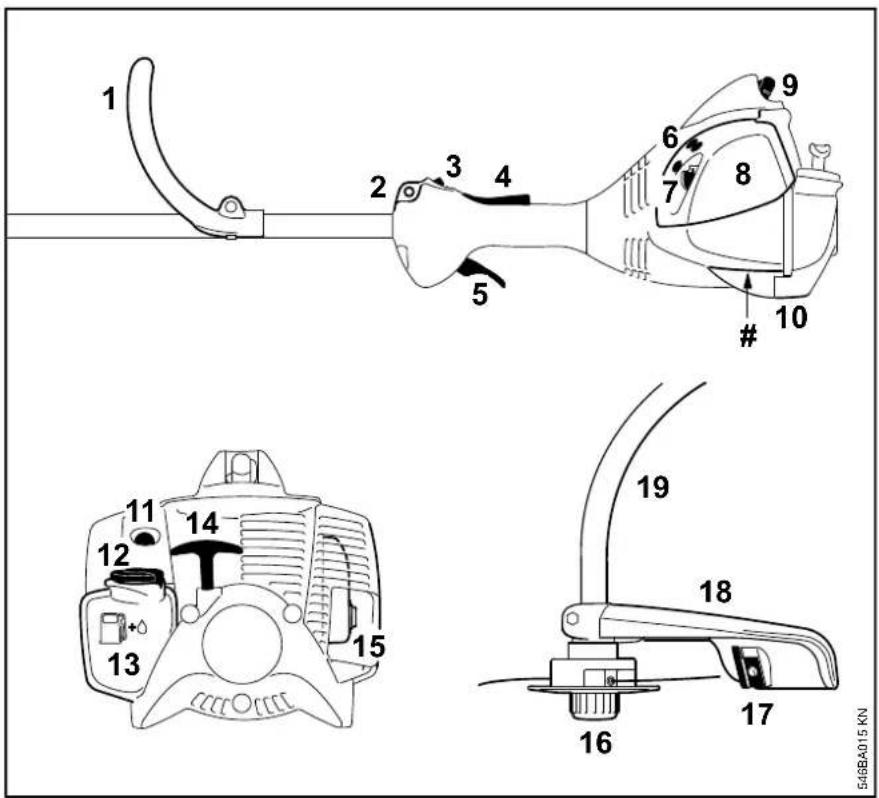

Principales pièces 65

Caractéristiques techniques 66

Instructions pour les réparations 67

Mise au rebut 67

Déclaration de conformité UE 68

STIHL®

nous vous félicitons d'avoir choisi un produit de qualité de la société STIHL.

Ce produit a été fabriqué avec les procédés les plus modernes et les méthodes de surveillance de qualité les plus évoluées. Nous mettons tout en œuvre pour que cette machine vous assure les meilleurs services, de telle sorte que vous puissiez en être parfaitement satisfait.

Pour toute question concernant cette machine, veuillez vous adresser à votre revendeur ou directement à l'importateur de votre pays.

Dr. Nikolas Stihl

La présente Notice d'emploi est protégée par des droits d'auteur. Tous droits réservés, en particulier tout droit de copie, de traduction et de traitement avec des systèmes électroniques quelconques.

français

Indications concernant la présente Notice d'emploi

Pictogrammes

Les pictogrammes appliqués sur la machine sont expliqués dans la présente Notice d'emploi.

Suivant la machine et son équipement spécifique, les pictogrammes suivants peuvent y être appliqués.

Réservoir à carburant ; mélange d'essence et d'huile moteur

Actionner la soupape de décompression

Pompe d'amorçage manuelle

Actionner la pompe d'amorçage manuelle

Tube de graisse

Canalisation de l'air aspiré : utilisation en été

Canalisation de l'air aspiré : utilisation en hiver

Chauffage de poignées

Repérage des différents types de textes

! AVERTISSEMENT

Avertissement contre un risque d'accident et de blessure ainsi que de graves dégâts matériels.

AVIS

Avertissement contre un risque de détérioration de la machine ou de certains composants.

Développement technique

La philosophie de STIHL consiste à poursuivre le développement continu de toutes ses machines et de tous ses dispositifs ; c'est pourquoi nous devons nous réserver tout droit de modification de nos produits, en ce qui concerne la forme, la technique et les équipements.

On ne pourra donc en aucun cas se prévaloir des indications et illustrations de la présente Notice d'emploi à l'appui de revendications quelconques.

Prescriptions de sécurité et techniques de travail

En travaillant avec cette machine, il faut respecter des prescriptions de sécurité particulières, parce que l'outil de coupe tourne à très haute vitesse.

Avant la première mise en service, lire attentivement et intégralement la présente Notice d'emploi. La conserver précieusement pour pouvoir la relire lors d'une utilisation ultérieure. Un utilisateur qui ne respecte pas les instructions de la Notice d'emploi risque de causer un accident grave, voire même mortel.

Respecter les prescriptions de sécurité nationales spécifiques publiées par ex. par les caisses professionnelles d'assurances mutuelles, caisses de sécurité sociale, services pour la protection du travail et autres organismes compétents.

Une personne qui travaille pour la première fois avec cette machine doit demander au vendeur ou à une autre personne compétente de lui montrer comment l'utiliser en toute sécurité – ou participer à un stage de formation.

Les jeunes encore mineurs ne sont pas autorisés à travailler avec cette machine – une seule exception est permise pour des apprentis de plus de 16 ans travaillant sous surveillance.

Veiller à ce que des spectateurs éventuels, en particulier des enfants, ou des animaux restent à une distance suffisante.

Lorsque la machine n'est pas utilisée, la ranger en veillant à ce qu'elle ne présente aucun danger pour d'autres personnes. Conserver la machine à un endroit adéquat, de telle sorte qu'elle ne puisse pas être utilisée sans autorisation.

L'utilisateur est responsable des blessures qui pourraient être infligées à d'autres personnes, de même que des dégâts matériels causés.

Ne prêter ou louer la machine qu'à des personnes familiarisées avec ce modèle et sa manipulation – et toujours y joindre la Notice d'emploi.

Le cas échéant, tenir compte des prescriptions nationales et des réglementations locales qui précisent les créneaux horaires à respecter pour le travail avec des dispositifs à moteur bruyants.

L'utilisateur de la machine doit être reposé, en bonne santé et en bonne condition physique. Une personne à laquelle il est interdit d'effectuer des travaux fatigants – pour des questions de santé – devrait consulter son médecin et lui demander si elle peut travailler avec un dispositif à moteur.

Uniquement pour les personnes qui portent un stimulateur cardiaque : le système d'allumage de cette machine engendre un champ électromagnétique de très faible intensité. Une influence sur certains types de stimulateurs cardiaques ne peut pas être totalement exclue. Afin d'écarter tout risque pour la santé, STIHL recommande aux personnes portant un stimulateur cardiaque de consulter leur médecin traitant et le fabricant du stimulateur cardiaque.

Il est interdit de travailler avec la machine après avoir consommé de l'alcool ou de la drogue ou bien après avoir pris des médicaments qui risquent de limiter la capacité de réaction.

Utiliser la machine – suivant les outils de coupe assignés – exclusivement pour faucher de l'herbe ou couper des plantes sauvages etc.

L'utilisation de cette machine pour d'autres travaux est interdite et pourrait provoquer des accidents ou endommager la machine. N'apporter aucune modification à ce produit – cela aussi pourrait causer des accidents ou endommager la machine.

Monter exclusivement des outils de coupe ou accessoires autorisés par STIHL pour cette machine, ou des pièces similaires du point de vue technique. Pour toute question à ce sujet, s'adresser à un revendeur spécialisé. Utiliser exclusivement des outils ou accessoires de haute qualité. Sinon, des accidents pourraient survenir ou la machine risquerait d'être endommagée.

STIHL recommande d'utiliser des outils et accessoires d'origine STIHL. Leurs caractéristiques sont optimisées tout spécialement pour ce produit, et pour satisfaire aux exigences de l'utilisateur. Le capot protecteur de la machine ne peut pas protéger l'utilisateur contre tous les objets (pierres, morceaux de verre ou de fil de fer etc.) projetés par l'outil de coupe. Ces objets peuvent ricocher et toucher l'utilisateur.

Vêtements et équipement

Porter des vêtements et équipements de protection réglementaires.

Les vêtements doivent être fonctionnels et garantir une liberté de mouvement totale. Porter des vêtements bien ajustés – une combinaison, mais pas une blouse de travail.

Ne pas porter des vêtements qui risqueraient de se prendre dans le bois, les broussailles ou les pièces en mouvement de la machine. Ne porter ni écharpe ou cravate, ni bijoux. Les personnes aux cheveux longs doivent les nouer et les assurer (foulard, casquette, casque etc.).

Porter des chaussures robustes avec semelle crantée antidérapante.

français

AVERTISSEMENT

Étant donné le risque de blessure des yeux, il faut impérativement porter des lunettes de protection couvrant étroitement les yeux, conformément à la norme EN 166. Veiller à ce que les lunettes soient parfaitement ajustées.

Porter une visière pour la protection du visage et veiller à ce qu'elle soit bien ajustée. Une visière n'offre pas une protection oculaire suffisante.

Porter un dispositif antibruit « individuel » – par ex. des capsules protège-oreilles.

Porter des gants de travail robustes (par ex. en cuir).

STIHL propose une gamme complète d'équipements pour la protection individuelle.

Transport

Toujours arrêter le moteur.

Porter la machine par le tube ou la poignée circulaire, de telle sorte qu'elle soit bien équilibrée.

Pour le transport dans un véhicule : assurer la machine de telle sorte qu'elle ne risque pas de se renverser, d'être endommagée ou de perdre du carburant.

Ravitaillement

L'essence est un carburant extrêmement inflammable – rester à une distance suffisante de toute flamme ou source d'inflammation – ne pas renverser du carburant – ne pas fumer.

Arrêter le moteur avant de refaire le plein.

Ne pas refaire le plein tant que le moteur est très chaud – du carburant peut déborder – risque d'incendie !

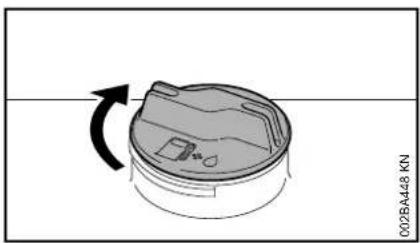

Ouvrir prudemment le bouchon du réservoir à carburant, afin que la surpression interne s'échappe lentement et que du carburant ne soit pas éjecté.

Faire le plein exclusivement à un endroit bien aéré. Si l'on a renversé du carburant, essuyer immédiatement la machine. Ne pas se renverser du carburant sur les vêtements – le cas échéant, se changer immédiatement.

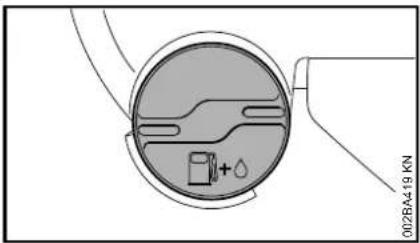

De série, les machines peuvent être équipées de différents bouchons de réservoir.

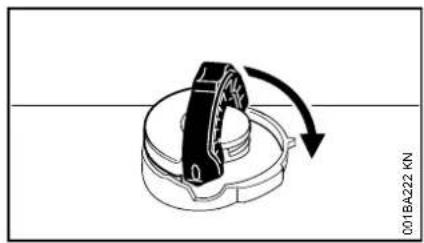

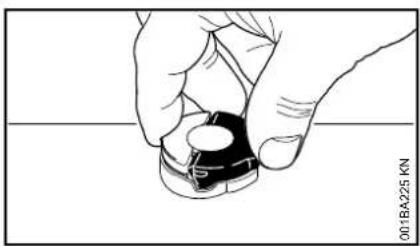

Après le ravitaillement, le bouchon de réservoir à visser doit être serré le plus fermement possible.

Après le ravitaillement, remonter correctement le bouchon de réservoir à ailette rabattable (verrouillage à baïonnette), le faire tourner jusqu'en butée et rabattre l'ailette.

Cela réduit le risque de desserrage du bouchon du réservoir sous l'effet des vibrations du moteur, et de fuite de carburant.

S'assurer que la machine ne présente pas de fuite – si l'on constate une fuite de carburant, ne pas mettre le moteur en marche – danger de mort par suite de brûlures !

Avant la mise en route

S'assurer que la machine se trouve en parfait état pour un fonctionnement en toute sécurité – conformément aux indications des chapitres correspondants de la Notice d'emploi :

- Contrôler l'étanchéité du système d'alimentation en carburant, en examinant tout particulièrement les pièces visibles telles que le bouchon du réservoir, les raccords de flexibles, la pompe d'amorçage manuelle (seulement sur les machines munies d'une pompe d'amorçage manuelle). Ne pas démarrer le moteur en cas de manque d'étanchéité ou

d'endommagement – risque d'incendie ! Avant de remettre la machine en service, la faire contrôler par le revendeur spécialisé.

• Utiliser exclusivement une combinaison autorisée d'outil de coupe, de capot protecteur, de poignée et de harnais ; toutes les pièces doivent être montées impeccablement. Ne pas utiliser des outils de coupe métalliques – risque de blessure !
• Le bouton d'arrêt doit pouvoir être facilement actionné en direction de 0.

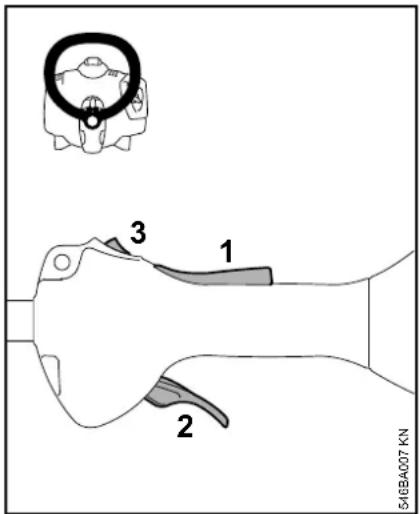

• Le levier de starter, le blocage de gâchette d'accélérateur et la gâchette d'accélérateur doivent fonctionner facilement – la gâchette d'accélérateur doit revenir automatiquement en position de ralenti, sous l'effet de son ressort. En partant des positions et du levier de starter, ce levier doit revenir dans la position de marche normale I, sous l'effet de son ressort, lorsqu'on enfonce la gâchette d'accélérateur à fond.
• Contrôler le serrage du contact de câble d'allumage sur la bougie – un contact desserré peut provoquer un jaillissement d'étincelles risquant d'enflammer le mélange carburé qui aurait pu s'échapper – risque d'incendie !

• Outil de coupe : monté correctement, bien serré et dans un état impeccable.

• Contrôler si les dispositifs de protection (par ex. le capot protecteur de l'outil de coupe) ne sont pas endommagés ou usés. Remplacer les pièces endommagées. Il est interdit d'utiliser la machine avec un capot protecteur endommagé.

• N'apporter aucune modification aux dispositifs de commande et de sécurité.
• Les poignées doivent être propres et sèches, sans huile ni autres salissures – un point très important pour que l'on puisse manier la machine en toute sécurité.
• Ajuster le harnais et la poignée (les poignées) suivant la taille de l'utilisateur.

Il est interdit d'utiliser la machine si elle ne se trouve pas en parfait état de fonctionnement – risque d'accident !

Pour parer à toute éventualité, à l'utilisation d'un harnais : s'entraîner pour savoir se dégager rapidement de la machine. Lors de cet exercice, ne pas jeter la machine sur le sol, pour ne pas risquer de l'endommager.

Mise en route du moteur

Aller au moins à 3 mètres du lieu où l'on a fait le plein – et ne pas lancer le moteur dans un local fermé.

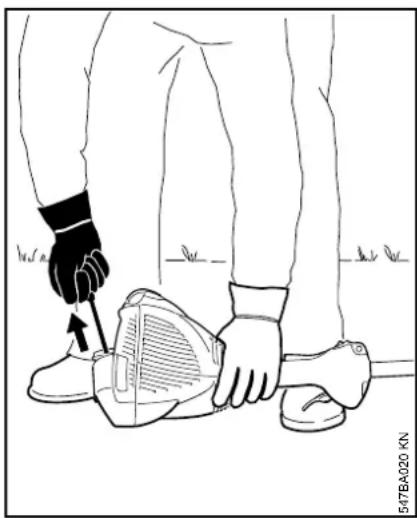

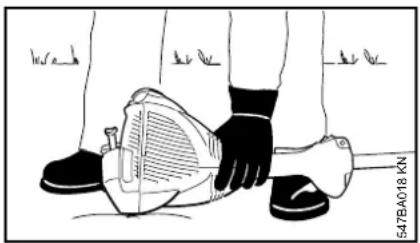

Pour lancer le moteur, il faut impérativement se tenir bien d'aplomb, sur une aire stable et plane – l'outil de coupe ne doit entrer en contact ni avec le sol, ni avec un objet quelconque, car il peut déjà être entraîné au démarrage du moteur.

La machine doit être maniée par une seule personne – ne pas tolérer la présence d'autres personnes dans un rayon de 15 m – pas même à la mise en route du moteur – risque de blessure par des objets projetés !

Éviter tout contact avec l'outil de coupe – risque de blessure !

Ne pas lancer le moteur en tenant la machine « à bout de bras » – pour la mise en route du moteur, procéder comme décrit dans la Notice d'emploi.

Lorsqu'on relâche la gâchette d'accélérateur, l'outil de coupe fonctionne encore pendant quelques instants – par inertie !

Contrôler le ralenti du moteur : au ralenti – avec gâchette d'accélérateur relâchée – l'outil de coupe doit être arrêté.

Écarter toute matière aisément inflammable (par ex. copeaux, morceaux d'écorce, herbe sèche, carburant) du flux des gaz d'échappement et du silencieux très chauds – risque d'incendie !

Prise en main et utilisation

Toujours tenir fermement la machine à deux mains, par les poignées. Toujours se tenir dans une position stable et sûre.

français

Tenir la poignée circulaire de la main gauche et la poignée de commande de la main droite – ceci est également valable pour les gauchers.

Au cours du travail

En cas d'urgence ou de danger imminent, arrêter immédiatement le moteur – actionner le bouton d'arrêt en direction de 0.

La machine peut projeter des objets à une grande distance de l'aire de travail. C'est pourquoi, à part l'utilisateur, personne ne doit se trouver dans un rayon de 15 m de la machine en marche. Respecter également cette distance par rapport à des véhicules garés, vitres etc. – pour éviter de causer des dégâts matériels ! Même à une distance de plus de 15 m, des objet projetés peuvent encore présenter des risques.

Veiller à ce que le ralenti soit correctement réglé – de telle sorte qu'après le relâchement de la gâchette d'accélérateur l'outil de coupe ne soit plus entraîné et s'arrête.

Contrôler régulièrement et rectifier si nécessaire le réglage du ralenti. Si l'outil de coupe est entraîné au ralenti, malgré un réglage correct, faire réparer la machine par le revendeur spécialisé. STIHL recommande de s'adresser au revendeur spécialisé STIHL.

Faire particulièrement attention sur un sol glissant – mouillé, couvert de neige ou de verglas – de même qu'en travaillant à flanc de coteau ou sur un sol inégal etc. – risque de dérapage !

Faire attention aux obstacles : souches d'arbres, racines – pour ne pas risquer de trébucher !

Toujours se tenir dans une position stable et sûre.

Travailler seulement depuis le sol, ne jamais monter sur un échafaudage instable – jamais sur une échelle ou une nacelle élévatrice.

En travaillant avec des protège-oreilles, il faut faire tout particulièrement attention – parce que des bruits signalant un danger (cris, signaux sonores etc.) sont moins bien perceptibles.

Faire des pauses à temps pour ne pas risquer d'atteindre un état de fatigue ou d'épuisement qui pourrait entraîner un accident !

Travailler calmement, de manière bien réfléchie – seulement dans de bonnes conditions de visibilité et d'éclairage.

Prendre les précautions utiles pour exclure le risque de blesser d'autres personnes.

Dès que le moteur est en marche, il dégage des gaz d'échappement toxiques. Ces gaz peuvent être inodores et invisibles, et renfermer des hydrocarbures imbrûlés et du benzène. Ne jamais travailler avec cette machine dans des locaux fermés ou mal aérés – pas non plus si le moteur est équipé d'un catalyseur.

En travaillant dans des fossés, des dépressions de terrain ou des espaces restreints, toujours veiller à ce qu'une ventilation suffisante soit assurée – danger de mort par intoxication !

En cas de nausée, de maux de tête, de troubles de la vue (par ex. rétrécissement du champ de vision) ou de l'ouïe, de vertige ou de manque de concentration croissant, arrêter immédiatement le travail – ces symptômes peuvent, entre autres, provenir d'une trop forte concentration de gaz d'échappement dans l'air ambiant – risque d'accident !

Éviter les émissions de bruits et de gaz d'échappement inutiles. Ne pas laisser le moteur en marche lorsque la machine n'est pas utilisée – accélérer seulement pour travailler.

Ne pas fumer en travaillant ou à proximité de la machine – risque d'incendie ! – des vapeurs d'essence inflammables peuvent s'échapper du système d'alimentation en carburant.

Les poussières, les vapeurs et les fumées dégagées au cours du travail peuvent nuire à la santé. En cas de fort dégagement de poussière ou de fumée, porter un masque respiratoire.

Si la machine a été soumise à des sollicitations sortant du cadre de l'utilisation normale (par ex. si elle a été soumise à des efforts violents, en cas de choc ou de chute), avant de la remettre en marche, il faut impérativement s'assurer qu'elle se trouve en parfait état de fonctionnement – voir également « Avant la mise en route du moteur ». Contrôler tout particulièrement l'étanchéité du système de carburant et la fiabilité des dispositifs de sécurité. Il ne faut en aucun cas continuer d'utiliser la machine si la sécurité de son fonctionnement n'est pas garantie. En cas de doute, consulter le revendeur spécialisé.

Ne pas travailler avec le levier du volet de starter en position de démarrage à chaud – avec ce réglage, il est impossible de régler le régime du moteur.

Ne jamais travailler sans le capot protecteur qui convient pour la machine et l'outil de coupe utilisé – risque de blessure par des objets projetés !

Examiner le terrain : des objets durs – pierres, morceaux de métal ou autres – peuvent être projetés au loin – même à plus de 15 m – risque de blessure ! – et risquent d'endommager l'outil de coupe ou de causer des dégâts matériels (par ex. sur des véhicules garés, vitres etc.).

Il faut prendre des précautions particulières en travaillant sur des terrains difficiles, à végétation dense.

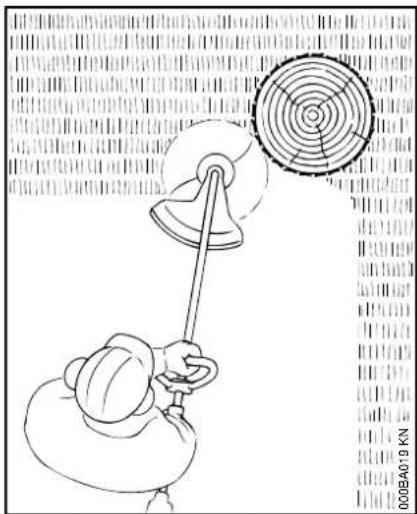

En fauchant dans les broussailles hautes ou sous les buissons et haies : tenir l'outil de coupe à une hauteur de travail d'au moins 15 cm du sol – pour ne pas mettre en danger les animaux cachés, tels que les hérissons.

Avant de quitter la machine : arrêter le moteur.

Vérifier l'outil de coupe à de courts intervalles réguliers – et immédiatement si le comportement de l'outil change :

• Arrêter le moteur, maintenir fermement la machine, attendre que l'outil de coupe s'arrête.
• Contrôler l'état et la bonne fixation – on ne doit constater aucun début de fissuration.
• Des outils de coupe défectueux doivent être remplacés immédiatement, même en cas de fissures capillaires minimes.

Enlever régulièrement l'herbe et les broussailles enchevêtrées dans la prise de l'outil de coupe – en cas d'engorgement, nettoyer la zone de l'outil de coupe ou du capot protecteur.

Pour le remplacement de l'outil de coupe, arrêter le moteur – risque de blessure !

Ne pas continuer d'utiliser des outils de coupe endommagés ou présentant un début de fissuration – et ne pas non plus les réparer – par ex. par soudage ou redressage – modification de la forme (balourd).

Des particules ou des éclats pourraient se détacher, être projetés à haute vitesse et toucher l'utilisateur ou une autre personne – risque de blessures très graves !

Utilisation de têtes faucheuses

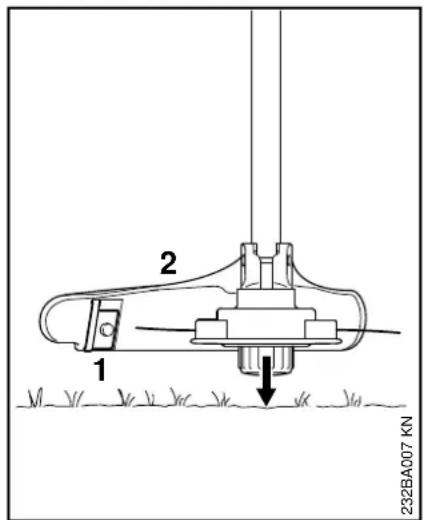

Utiliser exclusivement un capot protecteur muni d'un couteau monté conformément aux prescriptions, pour rogner les fils de coupe à la longueur autorisée.

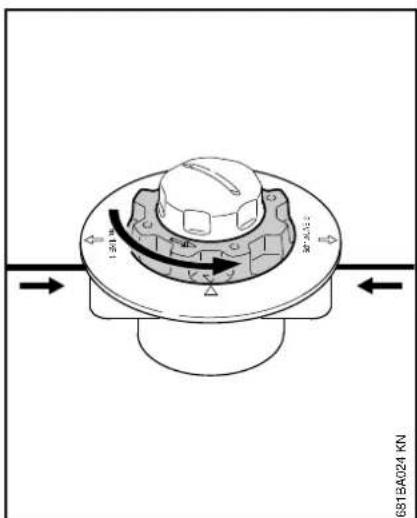

Pour réajuster la longueur du fil de coupe sur les têtes faucheuses à sortie de fil manuelle, il faut impérativement arrêter le moteur – risque de blessure !

L'utilisation, interdite, avec des fils de coupe trop longs réduit le régime de travail du moteur. L'embrayage patine alors continuellement, ce qui entraîne une surchauffe et la détérioration d'éléments fonctionnels importants (par ex. embrayage, pièces en matière synthétique du carter) – des dommages subséquents, par ex. le fait que l'outil de coupe soit entraîné au ralenti, présentent un risque de blessure !

français

Vibrations

Au bout d'une assez longue durée d'utilisation de la machine, les vibrations peuvent provoquer une perturbation de l'irrigation sanguine des mains (« maladie des doigts blancs »).

Il n'est pas possible de fixer une durée d'utilisation valable d'une manière générale, car l'effet des vibrations dépend de plusieurs facteurs.

Les précautions suivantes permettent de prolonger la durée d'utilisation :

- garder les mains au chaud (porter des gants chauds) ;

- faire des pauses.

Les facteurs suivants raccourcissent la durée d'utilisation :

• tendance personnelle à souffrir d'une mauvaise irrigation sanguine (symptômes : doigts souvent froids, fourmillements) ;
• utilisation à de basses températures ambiantes ;
• effort exercé sur les poignées (une prise très ferme gène l'irrigation sanguine).

Si l'on utilise régulièrement la machine pendant de longues périodes et que les symptômes indiqués ci-avant (par ex. fourmillements dans les doigts) se manifestent à plusieurs reprises, il est recommandé de se faire ausculter par un médecin.

Maintenance et réparations

Le dispositif à moteur doit faire l'objet d'une maintenance régulière. Exécuter exclusivement les opérations de maintenance et les réparations décrites dans la Notice d'emploi. Faire exécuter toutes les autres opérations par un revendeur spécialisé.

STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL. Les revendeurs spécialisés STIHL participent régulièrement à des stages de perfectionnement et ont à leur disposition les informations techniques requises.

Utiliser exclusivement des pièces de rechange de haute qualité. Sinon, des accidents pourraient survenir et le dispositif risquerait d'être endommagé. Pour toute question à ce sujet, s'adresser à un revendeur spécialisé.

STIHL recommande d'utiliser des pièces de rechange d'origine STIHL. Leurs caractéristiques sont optimisées tout spécialement pour ce dispositif, compte tenu des exigences de l'utilisateur.

Pour la réparation, la maintenance et le nettoyage, toujours arrêter le moteur et débrancher le câble d'allumage de la bougie – risque de blessure en cas de mise en route inopinée du moteur ! – Exception : réglage du carburateur et du ralenti.

Lorsque le câble d'allumage est débranché de la bougie ou que la bougie est dévissée, ne pas faire tourner le moteur avec le lanceur – risque

d'incendie par suite d'un jaillissement d'étincelles d'allumage à l'extérieur du cylindre !

Ne pas procéder à la maintenance du dispositif à moteur à proximité d'un feu et ne pas non plus ranger le dispositif à moteur à proximité d'un feu – le carburant présente un risque d'incendie !

Contrôler régulièrement l'étanchéité du bouchon du réservoir à carburant.

Utiliser exclusivement une bougie autorisée par STIHL – voir « Caractéristiques techniques » – et dans un état impeccable.

Vérifier le câble d'allumage (isolement dans un état impeccable, bon serrage du raccord).

S'assurer que le silencieux est dans un état impeccable.

Ne pas travailler avec la machine si le silencieux est endommagé ou manque – risque d'incendie ! – Lésion de l'ouïe !

Ne pas toucher au silencieux très chaud – risque de brûlure !

Symboles appliqués sur les dispositifs de protection

Une flèche sur le capot protecteur pour outils de coupe indique le sens de rotation des outils de coupe.

Utiliser ce capot protecteur exclusivement avec des têtes faucheuses – ne pas l'utiliser avec des outils de coupe métalliques.

Tête faucheuse avec fil de coupe

Pour une coupe « en douceur » – pour couper proprement même les bordures irrégulières, autour des arbres et des poteaux – moindre risque d'endommager l'écorce des arbres.

! AVERTISSEMENT

Ne pas remplacer le fil de coupe par un fil d'acier – risque de blessure !

Tête faucheuse avec couteaux en matière synthétique – STIHL PolyCut 6-3

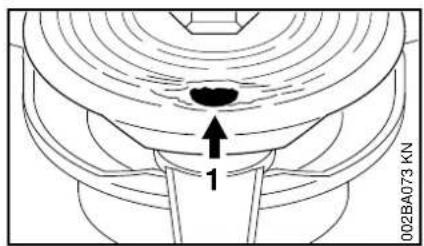

002BA073 KN 1

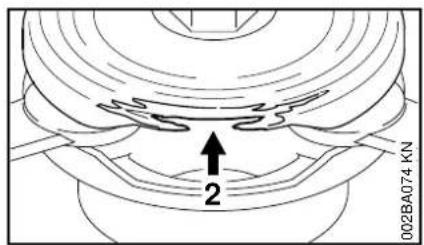

002BA074 KN 2

Pour faucher les bordures de près dégagées (sans poteaux, clôtures, arbres ou obstacles similaires).

Respecter impérativement les instructions à suivre pour la maintenance de la tête faucheuse PolyCut !

Faire attention aux témoins d'usure !

Des témoins d'usure sont intégrés à la base de la tête faucheuse PolyCut.

Il ne faut plus utiliser la tête faucheuse PolyCut 6-3 si l'un des trous circulaires (1 ; flèche) commence à apparaître ou si le rebord orienté vers l'intérieur (2 ; flèche) est usé – la remplacer par une tête faucheuse neuve !

! AVERTISSEMENT

Si l'on ne tient pas compte du fait que l'un des témoins d'usure est atteint, l'outil de coupe risque d'éclater et des morceaux projetés risquent de blesser l'utilisateur ou des personnes qui pourraient se trouver à proximité.

Afin de réduire les risques d'accident par suite d'un éclatement des couteaux, éviter tout contact des couteaux avec des pierres, des objets métalliques ou d'autres objets similaires !

Examiner régulièrement les couteaux PolyCut pour détecter à temps tout début de fissuration. Si l'on constate un début de fissuration sur l'un des couteaux, il faut impérativement remplacer tous les couteaux de la tête faucheuse PolyCut !

français

Combinaisons autorisées d'outil de coupe, de capot protecteur, de poignée et de harnais

Outil de coupe Capot protecteur Poignée Harnais
4 5			0000-GX-0401-A3

Combinaisons autorisées

Suivant l'outil de coupe utilisé, choisir la combinaison correcte indiquée sur le tableau !

AVERTISSEMENT

Pour des questions de sécurité, d'autres combinaisons sont interdites – risque d'accident !

Outils de coupe

Capot protecteur

6 Capot protecteur avec couteau rogneur pour têtes faucheuses

Poignée

7 Poignée circulaire

Harnais

8 Harnais simple – peut être utilisé

Têtes faucheuses

1 STIHL AutoCut C 5-2
2 STIHL AutoCut 5-2
3 STIHL AutoCut C 6-2
4 STIHL DuroCut 5-2
5 STIHL PolyCut 6-3

Montage de la poignée circulaire

À la livraison du dispositif neuf, la poignée circulaire est déjà montée sur le tube, mais il faut encore la faire pivoter et l'ajuster.

Ajustage de la poignée circulaire

1 2 548BA003 KN

Versions avec vis (FS 40)

- Desserrer la vis (1) de la poignée à l'aide d'un tournevis ou de la clé multiple ;

Versions avec vis à garrot (FS 50)

- Desserrer la vis à garrot (2) de la poignée ;

Toutes les versions

- faire pivoter la poignée sur le tube pour l'orienter vers le haut ;

A 546BA004 KN

En modifiant la distance A, on peut amener la poignée dans la position la plus commode suivant l'utilisateur et l'utilisation prévue.

Distance recommandée (A) = env. 15 cm.

• glisser la poignée dans la position souhaitée ;
• serrer la vis, ou la vis à garrot, de telle sorte que la poignée ne puisse plus tourner sur le tube.

Montage des dispositifs de sécurité

2 1 232BA066 KN

4 3 S48BA005 KN

• Emboîter le capot protecteur (1) sur le support (2), jusqu'en butée ;
• introduire l'écrou (3) dans la prise à six pans creux du capot protecteur – les trous doivent coïncider ;
• visser et serrer la vis (4) munie de la rondelle.

français

Montage de l'outil de coupe

Pose de la machine sur le sol

• Arrêter le moteur ;
• poser la machine de telle sorte que la poignée circulaire et le capot du moteur soient orientés vers le bas et que l'arbre soit orienté vers le haut.

Disque de pression

1 3 2 4 232BA033 KN

Le disque de pression (1) fait partie du jeu de pièces des têtes faucheuses DuroCut 5-2 und PolyCut 6-3. Il est nécessaire seulement si l'on utilise ces têtes faucheuses.

Tête faucheuse STIHL AutoCut 5-2, tête faucheuse STIHL AutoCut C 5-2

- Si le disque de pression (1) est monté, l'enlever de l'arbre (2).

Tête faucheuse STIHL DuroCut 5-2, Tête faucheuse STIHL PolyCut 6-3

- Glisser le disque de pression (1) sur l'arbre (2) en emboîtant la prise à six pans creux (3) sur le six pans (4).

Blocage de l'arbre

6 5 6 5468A017 KN

- Pour bloquer l'arbre, introduire l'outil (5) dans les trous (6) du capot protecteur et du disque de pression, en faisant légèrement jouer le disque de pression jusqu'à ce que l'arbre soit bloqué.

Montage de la tête faucheuse avec prise filetée

Conserver précieusement le folio joint à la tête faucheuse.

français

1 002BA385 KN

• Visser la tête faucheuse sur l'arbre (1) en tournant dans le sens inverse des aiguilles d'une montre, jusqu'en appui ;
• bloquer l'arbre ;
• serrer fermement la tête faucheuse.

Enlever l'outil inséré pour bloquer l'arbre.

Démontage de la tête faucheuse

• Bloquer l'arbre ;
• faire tourner la tête faucheuse dans le sens des aiguilles d'une montre.

Montage de la tête faucheuse sans prise filetée

Conserver précieusement le folio joint à la tête faucheuse !

STIHL AutoCut 5-2

232BA054 KN

• Introduire le ressort (1) dans la partie supérieure (2) ;
  ● enrouler les fils de coupe (3) sur la bobine (4) ;
• enfiler les fils de coupe à travers les douilles et mettre la bobine dans le boîtier de bobine ;

Les différentes opérations sont décrites sur le folio joint à la tête faucheuse !

8 2 7 5 6 232BA053 KN

• glisser la partie supérieure (2) sur l'arbre (5) en emboîtant la prise à six pans creux (7) sur le six pans (6) ;
• mettre le capuchon (8) sur la partie supérieure – le visser à fond sur l'arbre en tournant dans le sens des aiguilles d'une montre et le serrer.

français

STIHL AutoCut C 5-2

8 2 9 681BA018 KN

● Glisser la partie supérieure (2) sur l'arbre, comme pour la tête faucheuse AutoCut 5-2 ;
- tourner la bobine (9) dans le sens des aiguilles d'une montre, seulement jusqu'à ce que les pointes des deux flèches coïncident – immobiliser la bobine dans cette position ;
- introduire le capuchon (8) dans la bobine, l'enfoncer jusqu'en butée en tournant simultanément dans le sens des aiguilles d'une montre ;
● tourner le capuchon jusqu'en butée et le serrer à la main.

STIHL PolyCut 6-3

10 11 5 681BA0'19 KN

● Glisser le disque de pression sur l'arbre ;
- mettre l'écrou (10) dans la tête faucheuse ;
- visser la tête faucheuse (11) sur l'arbre (5) en tournant à fond dans le sens des aiguilles d'une montre ;
- bloquer l'arbre ;
- serrer fermement la tête faucheuse.

! AVERTISSEMENT

S'il tourne facilement sur le filetage, l'écrou doit être remplacé.

AVIS

Enlever l'outil inséré pour bloquer l'arbre.

Démontage de la tête faucheuse

STIHL AutoCut

• Retenir le boîtier de la bobine ;
  ● tourner le capuchon dans le sens inverse des aiguilles d'une montre.

STIHL PolyCut

• Bloquer l'arbre ;
  ● tourner la tête faucheuse dans le sens inverse des aiguilles d'une montre.

Carburant

Le moteur doit être alimenté avec un mélange d'essence et d'huile moteur.

AVERTISSEMENT

Éviter un contact direct de la peau avec le carburant et l'inhalation des vapeurs de carburant.

STIHL MotoMix

STIHL recommande l'utilisation du carburant STIHL MotoMix. Ce mélange prêt à l'usage ne contient ni benzène, ni plomb. Il se distingue par un indice d'octane élevé et présente l'avantage de toujours garantir le taux de mélange qui convient.

Le carburant STIHL MotoMix est mélangé avec de l'huile STIHL HP Ultra pour moteurs deux-temps, pour garantir la plus grande longévité du moteur.

Le MotoMix n'est pas disponible sur tous les marchés.

Composition du mélange

AVIS

Des essences et huiles qui ne conviennent pas ou un taux de mélange non conforme aux prescriptions peuvent entraîner de graves avaries du moteur. Des essences et huiles moteur de qualité inférieure risquent de détériorer le moteur, les bagues d'étanchéité, les conduites et le réservoir à carburant.

Essence

Utiliser seulement de l'essence de marque – sans plomb ou avec plomb – dont l'indice d'octane atteint au moins 90 RON.

Une essence à teneur en alcool supérieure à 10 % peut causer des perturbations du fonctionnement des moteurs équipés d'un carburateur à réglage manuel et c'est pourquoi il convient de ne pas l'employer sur ces moteurs.

Les moteurs équipés de la M-Tronic développent leur pleine puissance également avec une essence dont la teneur en alcool atteint jusqu'à 25 % (E25).

Huile moteur

Si l'on compose soi-même le mélange de carburant, il est seulement permis d'utiliser de l'huile STIHL pour moteur deux-temps ou une autre huile moteur hautes performances des classes JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC ou ISO-L-EGD.

STIHL prescrit l'utilisation de l'huile HP ultra ou d'une huile moteur hautes performances de même qualité afin de garantir le respect des normes antipollution sur toute la durée de vie de la machine.

Taux du mélange

Avec de l'huile moteur deux-temps STIHL 1:50 ; 1:50 = 1 volume d'huile + 50 volumes d'essence

Exemples

Essence Huile deux-temps STIHL 1:50

Litres Litres (ml)

1 0,02 (20)

5 0,10 (100)

10 0,20 (200)

15 0,30 (300)

20 0,40 (400)

25 0,50 (500)

- Verser dans un bidon homologué pour carburant d'abord l'huile moteur, puis l'essence – et mélanger soigneusement.

Stockage du mélange

Stocker le mélange exclusivement dans des bidons homologués pour le carburant, à un endroit sec, frais et sûr, à l'abri de la lumière et des rayons du soleil.

Le mélange vieillit – ne préparer le mélange que pour quelques semaines à l'avance. Ne pas stocker le mélange pendant plus de 30 jours. Sous l'effet de la lumière, des rayons du soleil ou de températures trop basses ou trop fortes, le mélange peut se dégrader plus rapidement et devenir inutilisable au bout d'une très courte période.

Le carburant STIHL MotoMix peut toutefois être stocké, sans inconvénient, durant une période maximale de 2 ans.

- Avant de faire le plein, agiter vigoureusement le bidon de mélange.

français

AVERTISSEMENT

Une pression peut s'établir dans le bidon – ouvrir le bouchon avec précaution.

- Nettoyer régulièrement et soigneusement le réservoir à carburant et les bidons.

Pour l'élimination des restes de carburant et du liquide employé pour le nettoyage, procéder conformément à la législation et de façon écologique !

Ravitaillement en carburant

Préparatifs

• Avant de faire le plein, nettoyer le bouchon du réservoir et son voisinage, afin qu'aucune impureté ne risque de pénétrer dans le réservoir ;
• positionner la machine de telle sorte que le bouchon du réservoir soit orienté vers le haut.

De série, les machines peuvent être équipées de différents bouchons de réservoir.

Bouchon de réservoir à carburant à ailette rabattable (verrouillage à baïonnette)

Bouchon de réservoir à carburant à visser

Ouverture du bouchon de réservoir à carburant à ailette rabattable

● Relever l'ailette jusqu'à la verticale ;

● tourner le bouchon dans le sens inverse des aiguilles d'une montre (env. 1/4 de tour) ;

français

● enlever le bouchon.

Ravitaillement en carburant

En faisant le plein, ne pas renverser du carburant et ne pas remplir le réservoir jusqu'au bord.

STIHL recommande d'utiliser le système de remplissage STIHL pour carburant (accessoire optionnel).

- Refaire le plein de carburant.

Fermeture du bouchon de réservoir à carburant à ailette rabattable

L'ailette étant relevée à la verticale :

• présenter le bouchon – en veillant à ce que les repères du bouchon et du goulot de remplissage coïncident ;
• pousser le bouchon vers le bas, jusqu'en butée ;

001BA221 KN

- en maintenant la pression sur le bouchon, le tourner dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'encliquette ;

C01BA222 KN

● rabattre l'ailette du bouchon jusqu'en butée.

Contrôle du verrouillage

- Le talon de l'ailette doit être intégralement logé dans l'évidement (flèche) ;

- saisir le bouchon – le bouchon est correctement verrouillé s'il est impossible de le faire bouger ou de l'enlever.

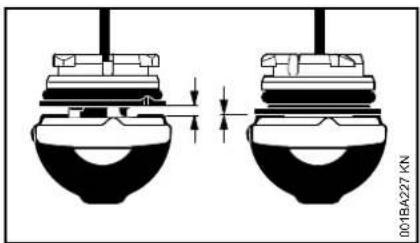

S'il est possible de faire bouger le bouchon, ou de l'enlever,

la partie inférieure du bouchon est décalée par rapport à la partie supérieure :

À gauche :	partie inférieure du bouchon décalée
À droite :	partie inférieure du bouchon dans la position correcte

français

• Présenter le bouchon et le tourner dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il s'engage dans le siège du goulot de remplissage ;
• continuer de tourner le bouchon dans le sens inverse des aiguilles d'une montre (env. 1/4 de tour) – la partie inférieure du bouchon est ainsi tournée dans la position correcte ;
• tourner le bouchon dans le sens des aiguilles d'une montre et le fermer – voir les sections « Fermeture » et « Contrôle du verrouillage ».

Ouverture du bouchon de réservoir à carburant à visser

• Tourner le bouchon dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il puisse être enlevé de l'orifice du réservoir ;
  ● enlever le bouchon du réservoir.

Ravitaillement en carburant

En faisant le plein, ne pas renverser du carburant et ne pas remplir le réservoir jusqu'au bord. STIHL recommande d'utiliser le système de remplissage STIHL (accessoire optionnel).

Fermeture du bouchon de réservoir à carburant à visser

• Présenter le bouchon sur l'orifice ;
• tourner le bouchon dans le sens des aiguilles d'une montre, jusqu'en butée, puis le serrer le plus fermement possible, à la main.

Mise en route / arrêt du moteur

Éléments de commande

Version à poignée circulaire

546BA007 KN 1 2 3

1 Blocage de gâchette d'accélérateur
2 Gâchette d'accélérateur
3 Bouton d'arrêt – avec les positions pour marche normale et 0 = arrêt.

Fonctionnement du bouton d'arrêt et de l'allumage

Lorsque le bouton d'arrêt n'est pas actionné, il se trouve en position de marche normale : le contact d'allumage est mis – le moteur est prêt à démarrer et peut être lancé. Lorsqu'on pousse le bouton d'arrêt dans la position 0, le

contact est coupé. Après l'arrêt du moteur, le contact d'allumage est remis automatiquement.

Mise en route du moteur

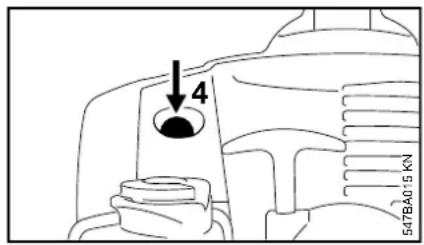

4 547BA0.15 kN

- Enfoncer au moins 5 fois le soufflet de la pompe d'amorçage manuelle (4) – même si le soufflet est rempli de carburant ;

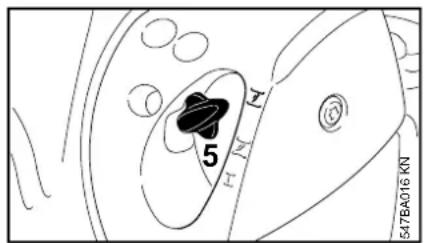

Moteur froid (démarrage à froid)

5 547BA016 KN

- enfoncer le levier du volet de starter (5) et le tourner dans la position ;

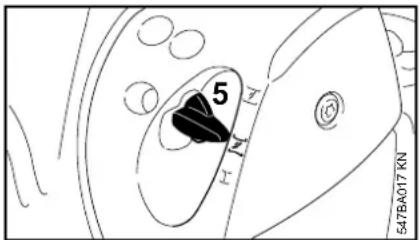

Moteur chaud (démarrage à chaud)

5 547BA017 KN

- enfoncer le levier du volet de starter (5) et le tourner dans la position ;

Ce réglage est également valable si le moteur a déjà tourné mais est encore froid.

Lancement du moteur

• poser la machine sur le sol, dans une position sûre : la patte d'appui du moteur et le capot protecteur de l'outil de coupe servent d'appuis. L'outil de coupe ne doit entrer en contact ni avec le sol, ni avec un objet quelconque ;
• se tenir dans une position bien stable ;
• avec la main gauche, plaquer fermement la machine sur le sol – en ne touchant ni à la gâchette d'accélérateur, ni au blocage de gâchette d'accélérateur ;

français

Ne pas poser le pied ou le genou sur le tube !

- avec la main droite, saisir la poignée du lanceur ;

Version sans ErgoStart

- tirer lentement la poignée du lanceur jusqu'à la première résistance perceptible, puis tirer vigoureusement d'un coup sec ;

Version avec ErgoStart

- tirer régulièrement sur la poignée du lanceur ;

Ne pas sortir le câble sur toute sa longueur – il risquerait de casser !

• ne pas lâcher la poignée du lanceur – la guider à la main dans le sens opposé à la traction, de telle sorte que le câble de lancement puisse s'enrouler correctement ;
• lancer le moteur jusqu'à ce qu'il démarre ;

Dès que le moteur tourne

547BA021 KN

- enfoncer le blocage de gâchette d'accélérateur et accélérer – le levier du volet de starter revient dans la position de marche normale I – après un démarrage à froid, faire chauffer le moteur en donnant quelques coups d'accélérateur.

! AVERTISSEMENT

Si le carburateur est correctement réglé, l'outil de coupe ne doit pas tourner au ralenti !

La machine est prête à l'utilisation.

Arrêt du moteur

- Actionner le bouton d'arrêt en direction de 0 – le moteur s'arrête – relâcher le bouton d'arrêt – le bouton d'arrêt revient dans la position initiale, sous l'effet de son ressort.

Indications complémentaires concernant la mise en route du moteur

Si le moteur cale en position de démarrage à froid ⚡ ou à l'accélération

- Placer le levier du volet de starter en position – continuer de lancer le moteur jusqu'à ce qu'il démarre.

Si le moteur ne démarre pas dans la position de démarrage à chaud ✗

- Placer le levier du volet de starter en position – continuer de lancer le moteur jusqu'à ce qu'il démarre.

Si le moteur ne démarre pas

• Contrôler si tous les éléments de commande sont réglés correctement ;
• contrôler s'il y a du carburant dans le réservoir, refaire le plein si nécessaire ;
• contrôler si le contact du câble d'allumage est fermement emboîté sur la bougie ;
• répéter la procédure de mise en route du moteur.

Si le moteur est noyé

- Placer le levier du volet de starter en position I – continuer de lancer le moteur jusqu'à ce qu'il démarre.

Si le moteur est tombé en panne sèche

• Après avoir fait le plein, enfoncer au moins 5 fois le soufflet de la pompe d'amorçage – même si le soufflet est rempli de carburant ;
• placer le levier du volet de starter dans la position requise en fonction de la température du moteur ;
• redémarrer le moteur.

Instructions de service

Au cours de la première période d'utilisation

Jusqu'à épuisement des trois premiers pleins du réservoir, ne pas faire tourner le dispositif à moteur neuf à haut régime, à vide, afin d'éviter une sollicitation supplémentaire au cours du rodage. Durant le rodage, les éléments mobiles doivent s'adapter les uns aux autres – les frictions à l'intérieur du bloc-moteur offrent une résistance assez élevée. Le moteur n'atteint sa puissance maximale qu'au bout d'une période d'utilisation correspondant à la consommation de 5 à 15 pleins du réservoir.

Au cours du travail

Après une assez longue phase de fonctionnement à pleine charge, laisser le moteur tourner au ralenti pendant quelques instants – le plus gros de la chaleur est alors dissipé par le flux d'air de refroidissement, ce qui évite une accumulation de chaleur qui soumettrait les pièces rapportées sur le bloc-moteur (allumage, carburateur) à des sollicitations thermiques extrêmes.

Après le travail

Pour une courte période d'immobilisation : laisser le moteur refroidir. Veiller à ce que le réservoir à carburant soit complètement vide et, jusqu'à la prochaine utilisation, ranger le dispositif à un endroit sec, à l'écart de

toute source d'inflammation. Pour une assez longue période d'immobilisation – voir « Rangement du dispositif » !

français

Nettoyage du filtre à air

Si l'on constate une baisse sensible de la puissance du moteur

1 2 3 547BA022.KN

• Placer le levier du volet de starter (1) dans la position ;
• tourner la vis (2) du couvercle de filtre, dans le sens inverse des aiguilles d'une montre, jusqu'à ce que le couvercle soit desserré ;
• enlever le couvercle du filtre (3) en le faisant passer par-dessus le levier du volet de starter ;
• nettoyer grossièrement le voisinage du filtre ;

4 5 547BA023 KN

• engager les doigts dans l'échancrure (4) du boîtier du filtre et sortir le filtre en feutre (5) ;
• remplacer le filtre en feutre (5) – pour un dépannage provisoire, le battre ou le nettoyer à la soufflette – ne pas le laver ;

AVIS

Remplacer les pièces endommagées !

• mettre le filtre en feutre (5) dans le boîtier de filtre, en faisant coïncider les contours – la flèche doit être orientée vers l'échancrure ;
• placer le levier du volet de starter (1) dans la position ✗;
• poser le couvercle de filtre (3) – en veillant à ce que la vis (2) ne soit pas gauchie – visser la vis.

Réglage du carburateur

L H LA 0815BA006 KN

Départ usine, le carburateur de la machine est ajusté de telle sorte que dans toutes les conditions de fonctionnement le moteur soit alimenté avec un mélange carburé de composition optimale.

Réglage du ralenti

Si le moteur cale au ralenti

● Faire chauffer le moteur pendant env. 3 min ;
- tourner lentement la vis de butée de réglage de régime de ralenti (LA) dans le sens des aiguilles d'une montre, jusqu'à ce que le moteur tourne rond – l'outil de coupe ne doit pas être entraîné.

Si l'outil de coupe est entraîné au ralenti

- Tourner la vis de butée de réglage de régime de ralenti (LA) dans le sens inverse des aiguilles d'une montre, jusqu'à ce que l'outil de coupe s'arrête, puis exécuter encore entre 1/2 tour et 3/4 de tour dans le même sens.

AVERTISSEMENT

Si l'outil de coupe ne s'arrête pas au ralenti, malgré le réglage correct, faire réparer la machine par le revendeur spécialisé.

Bougie

• En cas de manque de puissance du moteur, de difficultés de démarrage ou de perturbations au ralenti, contrôler tout d'abord la bougie ;
• après env. 100 heures de fonctionnement, remplacer la bougie – la remplacer plus tôt si les électrodes sont fortement usées – utiliser exclusivement les bougies antiparasitées autorisées par STIHL – voir « Caractéristiques techniques ».

Démontage de la bougie

- Arrêter le moteur ;

1 2 547BA041 KN

● enlever le contact de câble d'allumage de la bougie (1) ;
- dévisser la bougie (2).

Contrôler la bougie

000BA039 KN A

• Nettoyer la bougie si elle est encrassée ;
• contrôler l'écartement des électrodes (A) et le rectifier si nécessaire – pour la valeur correcte, voir « Caractéristiques techniques » ;
• éliminer les causes de l'encrassement de la bougie.

Causes possibles :

• trop d'huile moteur dans le carburant ;
• filtre à air encrassé ;
• conditions d'utilisation défavorables.

français

000BA045 KN

! AVERTISSEMENT

Si l'écrou de connexion (1) manque ou n'est pas fermement serré, un jaillissement d'étincelles peut se produire. Si l'on travaille dans le voisinage de matières inflammables ou présentant des risques d'explosion, cela peut déclencher un incendie ou une explosion. Cela peut causer des dégâts matériels et des personnes risquent d'être grièvement blessées.

- Utiliser des bougies antiparasitées avec écrou de connexion fixe.

Montage de la bougie

• Visser la bougie ;
  ● emboîter le contact de câble d'allumage sur la bougie.

Fonctionnement du moteur Rangement

Si le moteur ne fonctionne pas parfaitement, bien que le filtre à air ait été nettoyé et que le carburateur soit réglé correctement, ce défaut peut aussi provenir du silencieux d'échappement.

Demander au revendeur spécialisé de contrôler si le silencieux n'est pas encrassé (calaminé) !

STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL.

Pour un arrêt de travail de 3 mois ou plus,

• vider et nettoyer le réservoir à carburant à un endroit bien aéré ;
• éliminer le carburant conformément à la législation et aux prescriptions pour la protection de l'environnement ;
• mettre le moteur en marche et le laisser tourner jusqu'à ce que le carburateur soit vide, sinon les membranes du carburateur risqueraient de se coller !
• enlever l'outil de coupe, le nettoyer et le contrôler. Traiter les outils de coupe métalliques avec de l'huile de protection ;
• nettoyer soigneusement la machine, en particulier les ailettes de refroidissement du cylindre et le filtre à air !
• conserver la machine à un endroit sec et sûr – la ranger de telle sorte qu'elle ne puisse pas être utilisée sans autorisation (par ex. par des enfants).

Entretien de la tête faucheuse

Pose de la machine sur le sol

• Arrêter le moteur ;
• poser la machine de telle sorte que la poignée circulaire et le capot du moteur soient orientés vers le bas et que l'arbre soit orienté vers le haut.

Remplacement du fil de coupe

Avant de remplacer le fil de coupe, il faut impérativement vérifier si la tête faucheuse n'est pas usée.

AVERTISSEMENT

Si l'on constate des traces d'usure prononcées, il faut remplacer la tête faucheuse complète.

Ci-après, le fil de coupe est simplement appelé « fil ».

La tête faucheuse est livrée avec un folio illustré montrant la procédure à suivre pour le remplacement des fils. C'est pourquoi il faut précieusement conserver ces instructions spécifiques à cette tête faucheuse.

- Au besoin, démonter la tête faucheuse.

Ajustage du fil de coupe

STIHL AutoCut

2 1 232BA007 KN

• Présenter la tête faucheuse en rotation parallèlement à la surface d'herbe – frapper brièvement sur le sol – la bobine débite env. 3 cm (1,2 po) de fil ;
• si les fils deviennent trop longs, ils sont rognés à la longueur optimale par le couteau (1) monté sur le capot protecteur (2) – c'est pourquoi il faut éviter de frapper plusieurs fois de suite sur le sol !

La sortie de fil de coupe n'est toutefois possible que si les extrémités des deux fils de coupe atteignent encore une longueur minimale de 2,5 cm (1 po) !

Si la longueur des fils de coupe est inférieure à 2,5 cm (1 po) :

AVERTISSEMENT

Pour réajuster manuellement la longueur du fil de coupe, il faut impérativement arrêter le moteur – risque de blessure !

• retourner la machine ;
  ● enfoncer à fond le capuchon de la bobine de fil ;
• tirer sur les extrémités du fil pour les sortir de la bobine.

Si la bobine est vide, la recharger avec un fil de coupe neuf.

Sur toutes les autres têtes faucheuses

Procéder comme décrit sur le folio joint à la tête faucheuse.

AVERTISSEMENT

Pour réajuster manuellement la longueur du fil de coupe, il faut impérativement arrêter le moteur – risque de blessure !

Remplacement du fil de coupe

STIHL DuroCut

AVERTISSEMENT

Pour recharger la tête faucheuse à la main, il faut impérativement arrêter le moteur – risque de blessure !

- Monter des brins de fil de la longueur requise sur la tête faucheuse, comme décrit sur le folio joint.

français

STIHL AutoCut C 5-2

Désassemblage de la tête faucheuse et enlèvement des restes de fil

À l'utilisation normale, le fil est utilisé jusqu'à ce que la bobine soit pratiquement vide.

1 2 3 681BA021 KN

- Retenir la tête faucheuse et faire tourner le capuchon (1) dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il puisse être enlevé ;

● extraire la bobine (2) de la partie supérieure (3) et enlever les restes de fil.

Assemblage de la tête faucheuse

4 2 681BA022 KN

- Introduire la bobine vide dans la partie supérieure ;

Si le ressort (4) s'est échappé :

- pousser le ressort dans la bobine (2) jusqu'à ce qu'il s'encliquette ;

- monter la tête faucheuse – voir « Montage de la tête faucheuse ».

Enroulement du fil sur la bobine

3 2 3 5 6813A023 KN

● Utiliser un fil de 2,0 mm (0,08 po) de diamètre (couleur verte) ;

- débiter du rouleau de fil de rechange deux morceaux de fil ayant chacun une longueur de 2 m (78 po) (accessoire optionnel) ;

- tourner la bobine (2) dans le sens inverse des aiguilles d'une montre jusqu'à ce que les pointes des deux flèches coïncident ;

- introduire respectivement une extrémité bien rectiligne de chacun des deux fils dans la partie supérieure (3), à travers l'une des douilles (5), jusqu'à la première résistance perceptible – puis pousser jusqu'en butée ;

français

1-241A 681BA024 KN

● retenir la partie supérieure ;
● tourner la bobine dans le sens inverse des aiguilles d'une montre, jusqu'à ce que le fil le plus court dépasse encore de la tête faucheuse sur une longueur d'env.10 cm (4 po) ;
- si nécessaire, raccourcir le fil le plus long à une longueur d'env. 10 cm (4 po).

La tête faucheuse est ainsi rechargée.

STIHL AutoCut 5-2

Enlèvement des restes de fil

1 2 681BA008 KN

• Ouvrir la tête faucheuse – à cet effet, la retenir d'une main et faire tourner le capuchon (1) dans le sens inverse des aiguilles d'une montre ;
• défaire l'encliquetage de la bobine (2), sortir la bobine de la tête faucheuse et enlever les restes de fil.

Enroulement du fil sur la bobine

Au lieu d'enrouler des fils neufs sur la bobine vide, on peut aussi utiliser une bobine déjà munie de fils enroulés (accessoire optionnel).

3 4 R 3 681BA009 KN

● Utiliser un fil de 2,0 mm (0,08 po) de diamètre (couleur verte) ;
- débiter du rouleau de fil de rechange (accessoire optionnel) deux morceaux de fil ayant chacun une longueur de 3 m (120 po) ;
- introduire une seule extrémité (3) de chacun des deux fils dans les trous (4) de la bobine ;
- rabattre fortement l'extrémité de chaque fil sur le bord de l'orifice, pour former un pli ;

français

5 5 681BA010 KN

• embobiner régulièrement et fermement les fils – respectivement un fil dans chaque chambre ;
• accrocher les extrémités des fils dans les fentes (2).

Assemblage de la tête faucheuse

AVIS

Avant l'assemblage, s'assurer que le ressort de pression est monté – voir « Montage de la tête faucheuse ».

2 6 7 6 681BA011 KN

- Passer les extrémités (6) des fils à travers les œillets (7) et faire encliqueter la bobine (2) dans le boîtier ;

À la mise en place de la bobine dans la tête faucheuse, les fils de coupe doivent se dégager des fentes (5).

- en tirant sur les extrémités des fils, les sortir à fond ;

- remonter la tête faucheuse.

Remplacement des couteaux

STIHL PolyCut

Avant de remplacer les couteaux de la tête faucheuse, il faut impérativement vérifier si la tête faucheuse n'est pas usée.

AVERTISSEMENT

Si l'on constate des traces d'usure prononcées, il faut remplacer la tête faucheuse complète.

Ci-après, les couteaux de la tête faucheuse sont simplement appelés « couteaux ».

La tête faucheuse est livrée avec un folio illustré montrant la procédure à suivre pour le remplacement des couteaux. C'est pourquoi il faut précieusement conserver ces instructions spécifiques à cette tête faucheuse.

AVERTISSEMENT

Pour recharger la tête faucheuse à la main, il faut impérativement arrêter le moteur – risque de blessure !

● Démonter la tête faucheuse ;
- remplacer les couteaux comme indiqué sur la notice illustrée ;
- remonter la tête faucheuse.

Instructions pour la maintenance et l'entretien

Les indications ci-après sont valables pour des conditions d'utilisation normales. Pour des conditions plus difficiles (ambiance très poussièreuse etc.) et des journées de travail plus longues, réduire en conséquence les intervalles indiqués.		avant de commencer le travail	après le travail ou une fois par jour	après chaque ravitaillement	une fois par semaine	une fois par mois	une fois par an	en cas de panne	en cas de détérioration	au besoin
Machine complète	Contrôle visuel (état, étanchéité) X		X
	Nettoyage X
Poignée de commande Contrôle du fonctionnement X	X
Filtre à air	Nettoyage X	X
	Remplacement X
Pompe d'amorçage manuelle (si la machine en est équipée)	Contrôle X
	Remise en état par revendeur spécialisé1)								X
Crépine d'aspiration dans le réservoir à carburant	Contrôle X
	Remplacement X	X		X
Réservoir à carburant Nettoyage X	X
Carburateur	Contrôle du ralenti, l'outil de coupe ne doit pas être entraîné	X		X
	Correction du ralenti X
Bougie	Réglage de l'écartement des électrodes							X
	Remplacement toutes les 100 heures de fonctionnement
Orifice d'aspiration d'air de refroidissement	Contrôle visuel		X
	Nettoyage									X
Vis et écrous accessibles (sauf les vis de réglage)	Resserrage									X
Outil de coupe	Contrôle visuel	X		X
	Remplacement X
	Contrôle du serrage	X		X
Étiquettes de sécurité Remplacement X
1) STIHL recommande de s'adresser au revendeur spécialisé STIHL

français

Conseils à suivre pour réduire l'usure et éviter les avaries

Le fait de respecter les prescriptions de la présente Notice d'emploi permet d'éviter une usure excessive et l'endommagement du dispositif à moteur.

Le dispositif à moteur doit être utilisé, entretenu et rangé comme décrit dans la présente Notice d'emploi.

L'utilisateur assume l'entière responsabilité de tous les dommages occasionnés par suite du non-respect des prescriptions de sécurité et des instructions données pour l'utilisation et la maintenance. Cela s'applique tout particulièrement aux points suivants :

• modifications apportées au produit sans l'autorisation de STIHL ;
• utilisation d'outils ou d'accessoires qui ne sont pas autorisés pour ce dispositif, ne conviennent pas ou sont de mauvaise qualité ;
• utilisation pour des travaux autres que ceux prévus pour ce dispositif :
• utilisation du dispositif dans des concours ou dans des épreuves sportives ;
• avaries découlant du fait que le dispositif a été utilisé avec des pièces défectueuses.

Opérations de maintenance

Toutes les opérations énumérées au chapitre « Instructions pour la maintenance et l'entretien » doivent être

exécutées périodiquement. Dans le cas où l'utilisateur ne pourrait pas effectuer lui-même ces opérations de maintenance et d'entretien, il doit les faire exécuter par un revendeur spécialisé.

STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL. Les revendeurs spécialisés STIHL participent régulièrement à des stages de perfectionnement et ont à leur disposition les informations techniques requises.

Si ces opérations ne sont pas effectuées comme prescrit, cela peut entraîner des avaries dont l'utilisateur devra assumer l'entière responsabilité. Il pourrait s'ensuivre, entre autres, les dommages précisés ci-après :

• avaries du moteur par suite du fait que la maintenance n'a pas été effectuée à temps ou n'a pas été intégralement effectuée (p. ex. filtres à air et à carburant) ou bien par suite d'un réglage incorrect du carburateur et d'un nettoyage insuffisant des pièces de canalisation d'air de refroidissement (fentes d'aspiration d'air, ailettes du cylindre) ;
• corrosion et autres avaries subséquentes imputables au fait que le dispositif n'a pas été rangé correcement ;
• avaries et dommages subséquents survenus sur le dispositif par suite de l'utilisation de pièces de rechange de mauvaise qualité.

Pièces d'usure

Même lorsqu'on utilise la machine pour les travaux prévus dans sa conception, certaines pièces subissent une usure normale et elles doivent être remplacées en temps voulu, en fonction du genre d'utilisation et de la durée de fonctionnement. Il s'agit, entre autres, des pièces suivantes :

• Outils de coupe (de tout genre)
• Pièces de fixation pour outils de coupe (bol glisseur, écrou etc.)
• Capots protecteurs pour outils de coupe
• Embrayage
  – Filtres (pour air, carburant)
• Lanceur
• Bougie

Principales pièces

1 2 3 4 5 6 7 8 9 10 # 11 12 13 14 15 16 17 18 19 548BA015 KN

1 Poignée circulaire
2 Anneau de suspension
3 Bouton d'arrêt
4 Blocage de gâchette d'accélérateur
5 Gâchette d'accélérateur
6 Vis de réglage du carburateur
7 Levier du volet de starter
8 Couvercle de filtre à air
9 Contact de câble d'allumage sur bougie
10 Patte d'appui
11 Pompe d'amorçage manuelle
12 Bouchon du réservoir à carburant
13 Réservoir à carburant
14 Poignée de lancement
15 Silencieux
16 Tête faucheuse
17 Couteau (pour rogner le fil de coupe)
18 Capot protecteur
19 Tube

Numéro de machine

français

Caractéristiques techniques

Moteur

Moteur deux-temps, monocylindrique

FS 40, FS 40 C

Cylindrée : 27,2 cm ^3

Alésage du cylindre : 34 mm

Course du piston : 30 mm

Puissance suivant 0,7 kW à

ISO 8893 8500 tr/min

Régime de ralenti : 2800 tr/min

Limitation de régime

(valeur nominale) : 10000 tr/min

Régime max. de

l'arbre de sortie (prise

pour outil de coupe) : 10600 tr/min

FS 50, FS 50 C

Cylindrée : 27,2 cm ^3

Alésage du cylindre : 34 mm

Course du piston : 30 mm

Puissance suivant 0,8 kW à

ISO 8893 8500 tr/min

Régime de ralenti : 2800 tr/min

Limitation de régime

(valeur nominale) : 10000 tr/min

Régime max. de

l'arbre de sortie (prise

pour outil de coupe) : 10600 tr/min

Dispositif d'allumage

Volant magnétique à commande électronique

Bougie

(antiparasitée) : NGK CMR 6 H

Écartement des

électrodes : 0,5 mm

Dispositif d'alimentation

Carburateur à membrane toutes positions avec pompe à carburant intégrée

Capacité du réser-

voir à carburant : 340 cm ^3 (0,34 l)

Poids

réservoir vide, sans outil de coupe ni capot protecteur

FS 40 : 4,4 kg

FS 40 C avec ErgoStart : 4,5 kg

FS 50 : 4,4 kg

FS 50 : avec tube long : 4,5 kg

FS 50 C avec ErgoStart : 4,5 kg

FS 50 C avec ErgoStart et tube long : 4,6 kg

Dimension

sans outil de coupe

FS 40 : 1450 mm

FS 40 C avec ErgoStart : 1450 mm

FS 50 : 1450 mm

FS 50 : avec tube long : 1650 mm

FS 50 C avec ErgoStart : 1450 mm

FS 50 C avec ErgoStart et tube long : 1650 mm

Niveaux sonores et taux de vibrations

Dans la détermination des niveaux sonores et des taux de vibrations, le ralenti et le régime maximal nominal sont pris en compte à parts égales.

Pour de plus amples renseignements sur le respect de la directive « Vibrations 2002/44/CE » concernant les employeurs, voir www.stihl.com/vib

Niveau de pression sonore L_peq suivant ISO 22868

FS 40, FS 40 C : 94 dB(A)

FS 50, FS 50 C : 93 dB(A)

Niveau de puissance acoustique L_w suivant ISO 22868

FS 40, FS 40 C : 107 dB(A)

FS 50, FS 50 C : 108 dB(A)

Taux de vibrations a_hv,eq suivant ISO 22867

Poignée Poignée

gauche droite

FS 40, FS 40 C : 7,0 m/s ^2 6,4 m/s ^2

FS 50, FS 50 C : 6,0 m/s ^2 5,7 m/s ^2

Pour le niveau de pression sonore et le niveau de puissance acoustique, la valeur K selon la directive

RL 2006/42/CE est de 2,0 dB(A) ; pour le taux de vibrations, la valeur K selon la directive RL 2006/42/CE est de 2,0 m/s².

REACH

REACH (enRegistrement, Evaluation et Autorisation des substances CHimiques) est le nom d'un règlement CE qui couvre le contrôle de la fabrication, de l'importation, de la mise sur le marché et de l'utilisation des substances chimiques.

Plus plus d'informations sur le respect du règlement REACH N° (CE) 1907/2006, voir www.stihl.com/reach

Émissions de nuisances à l'échappement

La teneur en CO₂ mesurée au cours de la procédure d'homologation de type UE est indiquée à l'adresse Internet www.stihl.com/co2, dans les Caractéristiques techniques spécifiques au produit.

La teneur en CO₂ mesurée a été enregistrée sur un moteur représentatif, au cours d'une procédure de contrôle normalisée réalisée dans des conditions de laboratoire. Elle ne fournit pas de garantie explicite ou implicite sur les performances d'un moteur déterminé.

Cette machine satisfait aux exigences posées en ce qui concerne les émissions de nuisances à l'échappement, à condition qu'elle soit entretenue et utilisée conformément à la destination prévue. Toute modification apportée sur le moteur entraîne l'expiration de l'autorisation d'exploitation de la machine.

Instructions pour les réparations

L'utilisateur de ce dispositif est autorisé à effectuer uniquement les opérations de maintenance et les réparations décrites dans la présente Notice d'emploi. Les réparations plus poussées ne doivent être effectuées que par le revendeur spécialisé.

STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL. Les revendeurs spécialisés STIHL participent régulièrement à des stages de perfectionnement et ont à leur disposition les informations techniques requises.

Pour les réparations, monter exclusivement des pièces de rechange autorisées par STIHL pour ce dispositif ou des pièces similaires du point de vue technique. Utiliser exclusivement des pièces de rechange de haute qualité. Sinon, des accidents pourraient survenir et le dispositif risquerait d'être endommagé.

STIHL recommande d'utiliser des pièces de rechange d'origine STIHL.

Les pièces de rechange d'origine STIHL sont reconnaissables à leur référence de pièce de rechange STIHL, au nom STIHL et, le cas échéant, au symbole d'identification des pièces de rechange STIHL (les petites pièces ne portent parfois que ce symbole).

Mise au rebut

Pour l'élimination des déchets, respecter les prescriptions nationales spécifiques.

000B4073 KN

Les produits STIHL ne doivent pas être jetés à la poubelle. Le produit STIHL, la batterie, les accessoires et leur emballage doivent être mis au recyclage.

Consulter le revendeur spécialisé STIHL pour obtenir les informations d'actualité concernant l'élimination écocompatible des déchets.

français

Déclaration de conformité UE

déclare, sous sa seule responsabilité, que le produit suivant

Genre de produit : Coupe-herbes

Marque de fabrique : STIHL

Type : FS 40

F

F

F

F

F

F

F

Numéro d'identifica- tion de série : 4144

Cylindrée : 27,2 cm ^3

est conforme à toutes les prescriptions applicables des directives 2006/42/CE, 2014/30/UE et 2000/14/CE et a été développé et fabriqué conformément à la version des normes suivantes respectivement valable à la date de fabrication :

EN ISO 11806-1, EN 61000-6-1, EN 55012.

Le calcul du niveau de puissance acoustique mesuré et du niveau de puissance acoustique garanti a été effectué suivant une procédure conforme à la directive 2000/14/C.E., annexe V, et appliquant la norme ISO 10884.

Niveau de puissance acoustique mesuré

Toutes les FS 40 : 107 dB(A)

Toutes les FS 50 : 108 dB(A)

Niveau de puissance acoustique garanti

Toutes les FS 40 : 109 dB(A)

Toutes les FS 50 : 110 dB(A)

Conservation des documents techniques :

(Service Homologation Produits) 0 C

L'année de fabrication et le numéro de 0 C

machine sont indiqués sur la machine. S 5 0

Wajiblingen, le 28/10/2016 _5 0 -

ANDREAS STIHL AG & CG. KG 0 C

S 5 0 C

S 5 0 C

Chef de la Division Produits et Services

Inhoudsopgave

Carburateur afstellen 89

Bougie 89

Carburateur afstellen

L H LA 0815BA006 KN
