MANUALE UTENTE FS 40 STIHL

Per queste Istruzioni d'uso 103

Avvertenze di sicurezza e tecnica operativa 103

Combinazioni ammesse fra attrezzo di taglio, riparo, impugnatura, tracolla 110

Montaggio dell'impugnatura circolare 111

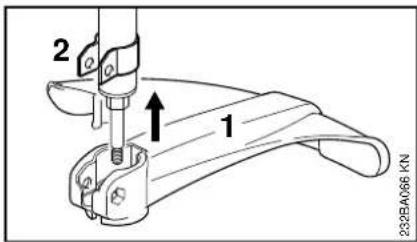

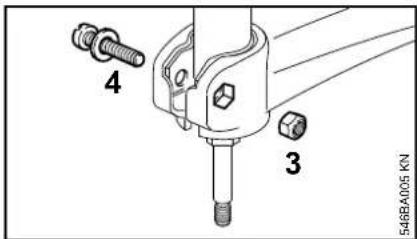

Montaggio dei dispositivi di protezione 111

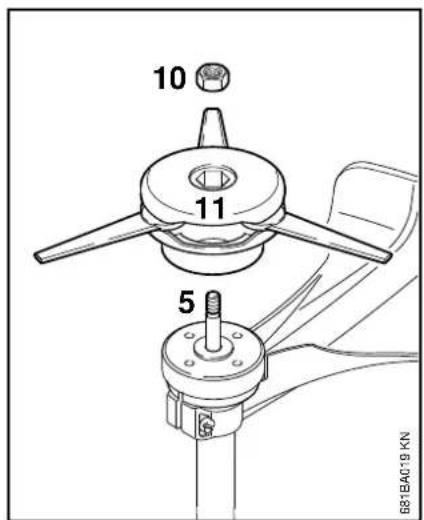

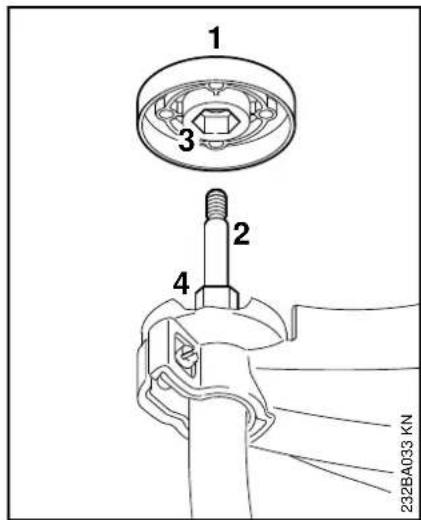

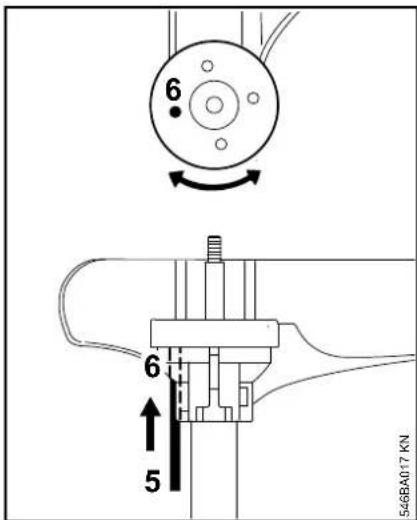

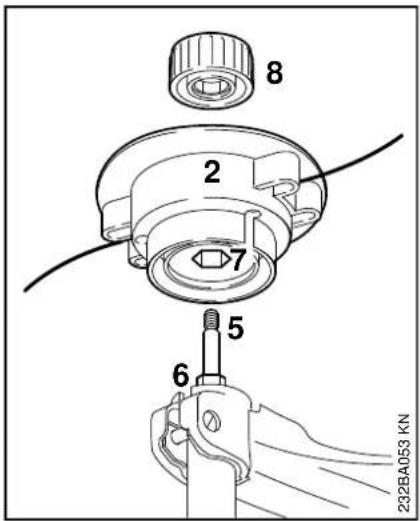

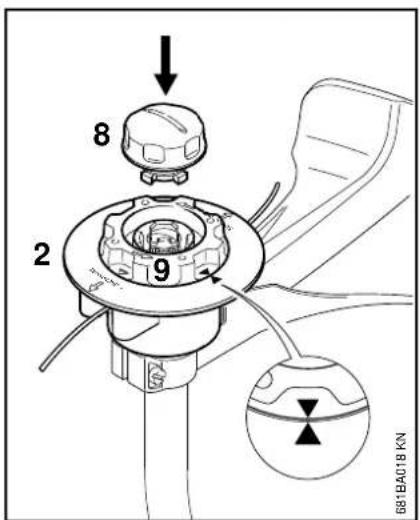

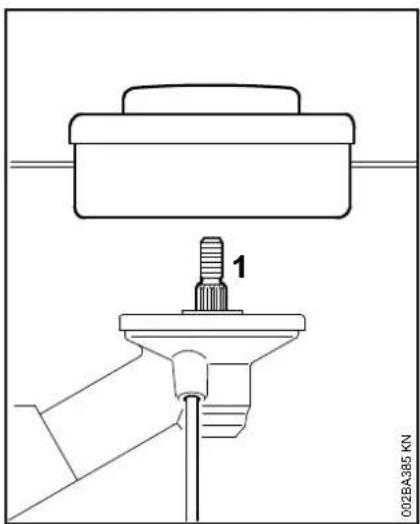

Montaggio dell'attrezzo di taglio 112

Carburante 115

Rifornimento del carburante 116

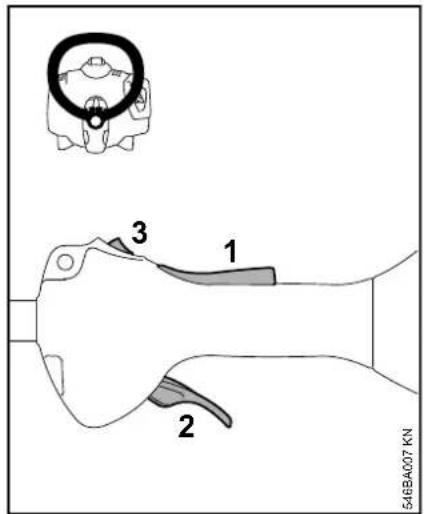

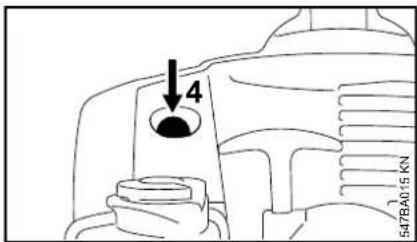

Avviamento/arresto del motore 118

Istruzioni operative 120

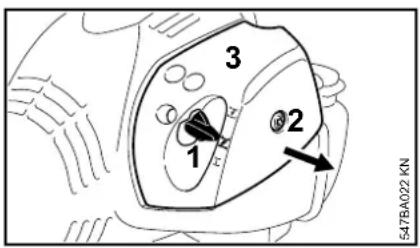

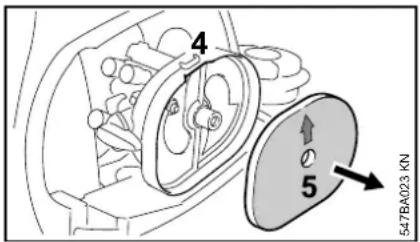

Pulizia del filtro 120

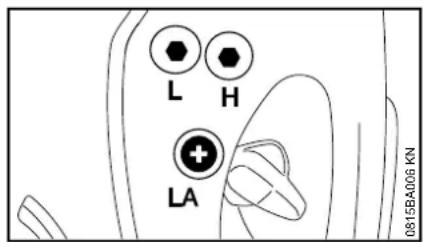

Impostazione del carburatore 121

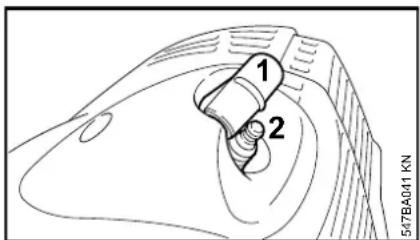

Candela 122

Comportamento del motore in marcia 123

Conservazione

dell'apparecchiatura 123

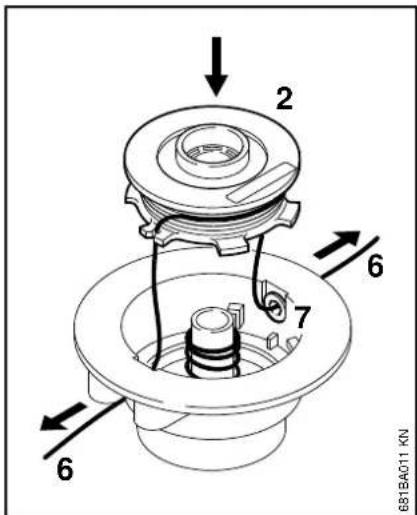

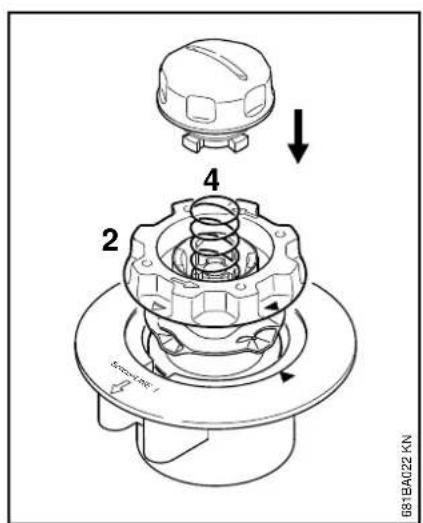

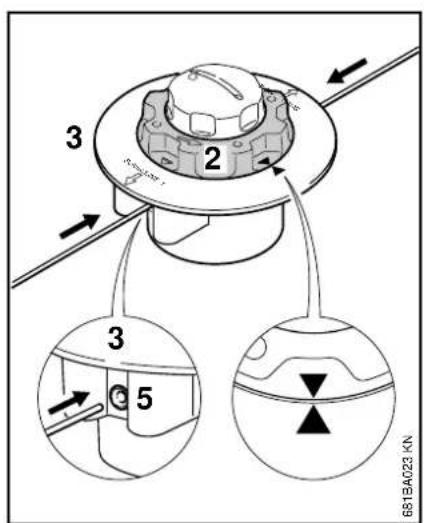

Manutenzione della testa falcianente 123

Istruzioni di manutenzione e cura 128

Ridurre al minimo l'usura ed evitare i danni 129

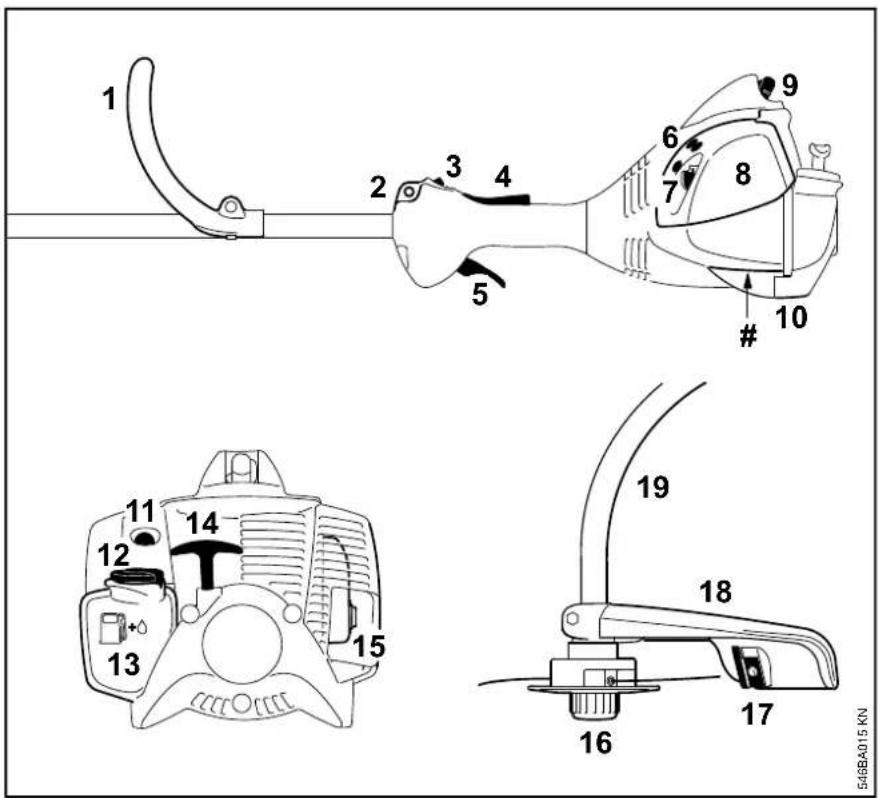

Componenti principali 130

Dati tecnici 131

Avvertenze per la riparazione 132

Smaltimento 132

Dichiarazione di conformità UE 133

Egregio cliente,

La ringrazio vivamente per avere scelto un prodotto di qualità della ditta STIHL.

Questo prodotto è stato realizzato secondo moderni procedimenti di produzione ed adeguate misure per garantirne la qualità. Siamo impegnati in uno sforzo continuo teso a soddisfare sempre meglio le Sue esigenze e ad agevolare il Suo lavoro.

Se desidera informazioni sulla Sua apparecchiatura, La preghiamo di rivolgersi al Suo rivenditore o direttamente alla nostra società di vendita.

Suo

Dr. Nikolas Stihl

STIHL®

Le presenti Istruzioni d'uso sono tutelate dai diritti d'autore. Tutti i diritti sono riservati, specialmente quelli di riproduzione, traduzione ed elaborazione con sistemi elettronici.

Per queste Istruzioni d'uso

Pittogrammi

I pittogrammi applicati sull'apparecchiatura sono spiegati in queste Istruzioni d'uso.

Secondo il modello e la dotazione, l'apparecchiatura può essere provvista dei seguenti pittogrammi.

Serbatoio carburante; miscela di carburante composta da benzina e olio motore

Azionare la valvola di decompressione

Pompa carburante manuale

Azionare la pompa carburante manuale

Tubetto di grasso

Direzione aria di aspirazione: esercizio estivo

Direzione aria di aspirazione: esercizio invernale

Riscaldamento impugnatura

Identificazione di sezioni di testo

! AVVERTENZA

Avviso di pericolo d'infortunio e di lesioni per persone nonché di gravi danni materiali.

AVVISO

Avviso di pericolo di danneggiamento dell'apparecchiatura o di singoli componenti.

Sviluppo tecnico continuo

STIHL sottopone tutte le macchine e le apparecchiature a un continuo sviluppo; dobbiamo quindi riservarci modifiche di fornitura per quanto riguarda forma, tecnica e dotazione.

Non potranno perciò derivare diritti dai dati e dalle illustrazioni di queste Istruzioni d'uso.

Avvertenze di sicurezza e tecnica operativa

Il lavoro con questa apparecchiatura richiede misure di sicurezza particolari perché si svolge ad un regime molto alto dell'attrezzo di taglio.

Non mettere in funzione per la prima volta senza avere letto attentamente e per intero le Istruzioni d'uso; conservarle con cura per la successiva consultazione. L'inosservanza delle Istruzioni d'uso può comportare rischi mortali.

Rispettare le norme di sicurezza dei singoli paesi, per es. delle associazioni professionali, degli istituti previdenziali, degli enti per la protezione dagli infortuni e altri.

Per chi lavora per la prima volta con l'apparecchiatura: farsi istruire dal venditore o da un altro esperto su come operare in modo sicuro – o partecipare a un corso di addestramento.

L'uso dell'apparecchiatura non è consentito ai minorenni – eccetto i giovani oltre i 16 anni addestrati sotto vigilanza.

Tenere lontani bambini, curiosi e animali.

Se non si usa l'apparecchiatura, riporla in modo che nessuno venga messo in pericolo. Metterla al sicuro dall'uso non autorizzato.

italiano

L'utente è responsabile per infortuni o pericoli verso terzi o la loro proprietà.

Affidare o prestare l'apparecchiatura solo a persone che conoscono e sanno maneggiare questo modello, dando loro sempre anche le istruzioni d'uso.

L'impiego di apparecchiature con emissioni acustiche può essere limitato nel tempo da disposizioni nazionali o locali.

Chi lavora con l'apparecchiatura deve sentirsi riposato, sano e in buone condizioni psico-fisiche. Chi, per motivi di salute, non deve affaticarsi, deve chiedere al proprio medico se gli è consentito di lavorare con un'apparecchiatura a motore.

Solo per i portatori di stimolatori cardiaci: l'impianto di accensione di questa apparecchiatura genera un campo elettromagnetico assai modesto. Non può essere del tutto escluso un effetto su singoli tipi di stimolatori. Per evitare rischi sanitari, STIHL consiglia di consultare il medico curante e il costruttore dello stimolatore.

Non si deve usare l'apparecchiatura dopo avere assunto bevande alcoliche, medicine che pregiudicano la prontezza di riflessi, o droghe.

Secondo gli attrezzi di taglio assegnati, usare l'apparecchiatura solo per falciare erba e per tagliare vegetazione infestante o simili.

Non è consentito l'uso dell'apparecchiatura per altri scopi; può causare infortuni o danni all'apparecchiatura stessa. Non modificare il prodotto – anche questo può causare infortuni, o danni all'apparecchiatura.

Usare solo attrezzi di taglio o accessori ammessi da STIHL per questa apparecchiatura, o particolari tecnicamente equivalenti. Per informazioni in merito rivolgersi a un rivenditore. Usare solo attrezzi o accessori di prima qualità. Diversamente ci può essere il pericolo di infortuni o di danni all'apparecchiatura.

STIHL raccomanda di usare attrezzi e accessori originali STIHL. Le loro caratteristiche sono perfettamente adatte al prodotto e soddisfano le esigenze dell'utente.

Il riparo dell'apparecchiatura non può proteggere l'utente da tutti gli oggetti (sassi, vetri, filo metallico ecc.) proiettati intorno dall'attrezzo. Questi possono rimbalzare da qualche parte e colpire l'operatore.

Abbigliamento ed equipaggiamento

Indossare l'abbigliamento e l'equipaggiamento prescritti.

L'abbigliamento deve essere adatto allo scopo e non d'impaccio. Abito aderente; la tuta, non il camice.

Non portare abiti che possano impigliarsi nel legno, nella sterpaglia o nelle parti in moto dell'apparecchiatura. Non portare sciarpe, cravatte né monili. Raccogliere e legare i capelli lunghi (foulard, berretto, casco ecc.).

Calzare scarpe robuste con suola antiscivolo.

AVVERTENZA

Per ridurre il pericolo di lesioni agli occhi, portare occhiali di protezione ben aderenti secondo la norma EN 166. Badare alla corretta posizione degli occhiali di protezione.

Portare la visiera e badare alla corretta posizione. La visiera non è una protezione sufficiente per gli occhi.

Portare una protezione acustica "personalizzata" – per es. le capsule auricolari.

Calzare guanti da lavoro robusti di materiale resistente (per es. di pelle).

STIHL offre un'ampia gamma di equipaggiamenti di protezione personalizzati.

Trasporto dell'apparecchiatura

Spegnere sempre il motore.

Trasportare l'apparecchiatura in modo bilanciato con lo stelo o con l'impugnatura circolare.

Su automezzi: assicurare l'apparecchiatura contro il ribaltamento, il danneggiamento e la fuoriuscita di carburante.

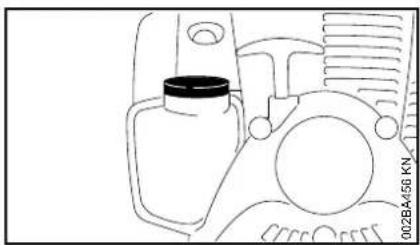

Rifornimento

La benzina s'infiamma con estrema facilità – stare lontani dalle fiamme libere – non spandere carburante – non fumare.

Prima del rifornimento spegnere il motore.

Non rifornire con motore ancora caldo – il carburante può traboccare – pericolo d'incendio!

Aprire con cautela il tappo del serbatoio per scaricare lentamente la sovrappressione ed evitare che schizzi fuori carburante.

Rifornire solo in posti ben ventilati. Se si è sparso carburante, pulire immediatamente l'apparecchiatura – non macchiare di carburante i vestiti – altrimenti cambiarli immediatamente.

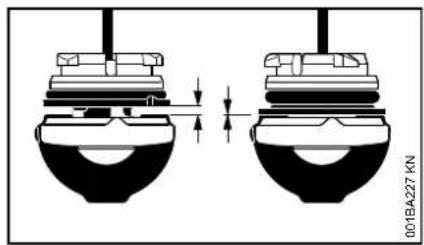

Le apparecchiature possono essere dotate di serie con tappi serbatoio diversi.

Dopo il rifornimento serrare quanto possibile il tappo a vite.

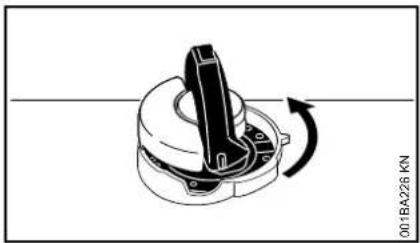

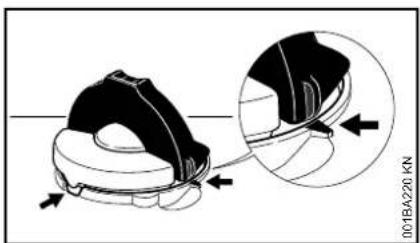

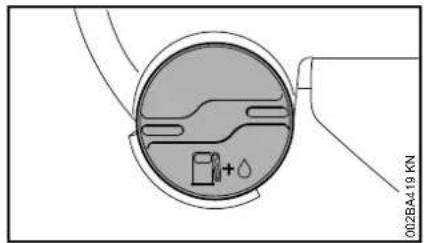

Dopo il rifornimento applicare correttamente il tappo con aletta (chiusura a baionetta), girarlo fino all'arresto e chiudere l'aletta.

Così si evita il rischio che si allenti per le vibrazioni del motore, lasciando uscire il carburante.

Attenzione alle perdite! Se esce carburante, non avviare il motore – pericolo mortale per ustioni!

Prima dell'avviamento

Accertarsi che vi siano condizioni di funzionamento sicuro dell'apparecchiatura – attenersi ai relativi capitoli delle Istruzioni d'uso:

• Controllare la tenuta del sistema di alimentazione carburante, specialmente delle parti visibili, per es. il tappo serbatoio, gli attacchi dei flessibili, la pompa carburante manuale (solo per apparecchiature che ne sono dotate). In caso di mancata tenuta o di danneggiamento, non avviare il motore – pericolo d'incendio! Prima di mettere in esercizio l'apparecchiatura, farla riparare dal rivenditore.
• La combinazione di attrezzo di taglio, riparo, impugnatura e tracolla deve essere omologata; tutti i particolari devono essere montati correttamente. Non usare attrezzi metallici – pericolo di lesioni!

• il pulsante Stop deve poter essere spostato facilmente in direzione di 0

• La leva farfalla di avviamento, il bloccaggio del grilletto e il grilletto devono essere scorrevoli – il grilletto deve scattare indietro automaticamente nella posizione del minimo. Premendo a fondo il grilletto, la leva farfalla deve scattare indietro dalle posizioni e nella posizione di esercizio I

• Controllare l'accoppiamento fisso del raccordo candela – se allentato, si possono formare scintille che potrebbero accendere la miscela aria-carburante che fuoriesce – pericolo d'incendio!
• attrezzo di taglio: montaggio corretto, accoppiamento fisso e condizioni perfette
• Controllare che i dispositivi di protezione (per es. il riparo per attrezzo di taglio) non siano danneggiati o consumati. Sostituire i particolari danneggiati. Non usare l'apparecchiatura con il riparo danneggiato
• Non modificare i dispositivi di comando e di sicurezza
• Le impugnature devono essere pulite e asciutte, prive di olio e sporcizia – è importante per una guida sicura dell'apparecchiatura
• regolare la tracolla e la (le) impugnatura(e) secondo la propria corporatura

L'apparecchiatura deve essere usata solo in condizioni di esercizio sicure – pericolo d'infortunio!

italiano

Per il caso di emergenza con spallacci addossati: esercitarsi a scaricare rapidamente l'apparecchiatura. Durante l'esercizio non gettare l'apparecchiatura a terra, per evitare di danneggiarla.

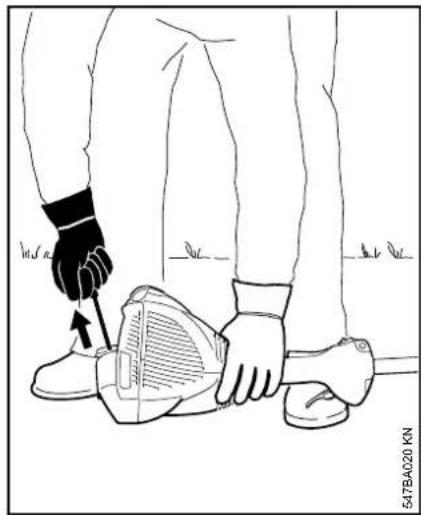

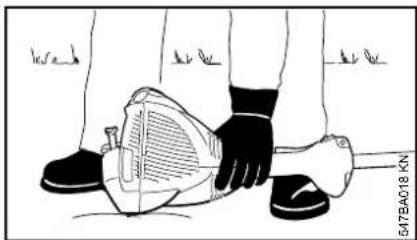

Avviamento del motore

Ad almeno 3 metri dal luogo di rifornimento – non in locali chiusi.

Avviare solo su un fondo piano, assumere una posizione stabile e sicura, tenere saldamente l'apparecchiatura – l'attrezzo non deve toccare oggetti né il terreno, perché potrebbe essere trascinato all'avviamento del motore.

L'apparecchiatura è manovrata da una sola persona – nel raggio di 15 m non devono trovarsi altri – neppure durante l'avviamento – per oggetti proiettati intorno – pericolo di lesioni!

Evitare il contatto con l'attrezzo di taglio – pericolo di lesioni!

Non avviare il motore a mano libera – avviare come descritto nelle Istruzioni d'uso.

Dopo il rilascio del grill- letto l'attrezzo resta ancora un po' in movi- mento – effetto d'inerzia!

Controllare il minimo: con grilletto rilasciato, al minimo l'attrezzo deve restare fermo.

Tenere lontani dalla corrente calda dei gas di scarico e dalla superficie rovente del silenziatore i materiali facilmente infiammabili (per es. trucioli di legno, cortecce, erba secca, carburante) – pericolo d'incendio!

Tenuta e guida dell'apparecchiatura

Tenere saldamente l'apparecchiatura sempre con entrambe le mani sulle impugnature. Assumere sempre una posizione salda e sicura.

Mano sinistra sull'impugnatura circolare, mano destra su quella di comando – anche per i mancini.

Durante il lavoro

In caso di pericolo incombente o di emergenza, spegnere subito il motore – spostare il pulsante Stop verso 0.

Entro un ampio raggio intorno al luogo d'impiego può crearsi il pericolo di lesioni causato da oggetti proiettati

intorno, perciò nel raggio di 15 m non devono trovarsi altre persone Mantenere questa distanza anche da cose (veicoli, vetri di finestre) – pericolo di danni materiali! Anche alla distanza oltre i 15 m non si può escludere il pericolo.

Badare che il minimo sia regolare, perché l'attrezzo non si muova più dopo avere rilasciato il grilletto.

Controllare periodicamente l'impostazione del minimo; ev. correggerla. Se tuttavia l'attrezzo è trascinato al minimo, affidare la riparazione al rivenditore. STIHL consiglia il rivenditore STIHL.

Attenzione in caso di terreno viscido, umidità, neve, sui pendii, su terreno accidentato – pericolo di scivolare!

Attenzione agli ostacoli: ceppi, radici – pericolo d'inciampare!

Assumere sempre una posizione salda e sicura.

Lavorare solo con in piedi sul terreno, mai in posizioni instabili né su una scala o da una piattaforma di sollevamento.

Se si portano protezioni auricolari è necessaria una maggiore attenzione e prudenza, perché la percezione dei suoni di allarme, come grida, fischi ecc., è ridotta.

Fare pause a tempo debito per prevenire stanchezza e spossatezza – pericolo d'infortunio!

Lavorare calmi e concentrati – solo in buone condizioni di luce e visibilità. Lavorare con prudenza – non mettere in pericolo altre persone.

Appena il motore gira, l'apparecchiatura produce gas di scarico nocivi. Questi gas possono essere inodori e invisibili, e contenere idrocarburi incombusti e benzolo. Non lavorare mai con l'apparecchiatura in locali chiusi o male aerati – neppure se è catalizzata.

Lavorando in fossi, avvallamenti o spazi stretti, procurare sempre un ricambio d'aria sufficiente – pericolo mortale d'intossicazione!

In caso di nausea, cefalea, disturbi alla vista (per es. riduzione del campo visivo), disturbi all'udito, vertigini, diminuzione della concentrazione, sospendere subito il lavoro – questi sintomi possono essere stati causati, fra l'altro, da un'eccessiva concentrazione di gas di scarico – pericolo d'infortunio!

Mantenere bassi i livelli di rumore e dei gas di scarico – non tenere acceso inutilmente il motore, accelerare solo per lavorare.

Non fumare durante l'uso e in vicinanza dell'apparecchiatura – pericolo d'incendio! – dal sistema di alimentazione possono sprigionarsi vapori di benzina infiammabili.

Le polveri che si producono durante il taglio, nonché vapori e fumo possono nuocere alla salute. In caso di notevole sviluppo di polvere o fumo, portare una maschera respiratoria.

Se l'apparecchiatura ha subito sollecitazioni improprie (per es. conseguenze di urti o cadute),

occorre assolutamente verificarne le condizioni di sicurezza prima di rimetterla in funzione – ved. anche "Prima dell'avviamento". Controllare specialmente la tenuta del sistema di alimentazione carburante e l'efficienza dei dispositivi di sicurezza. Non continuare in nessun caso a usare apparecchiature prive di sicurezza funzionale. In caso di dubbio rivolgersi al rivenditore.

Non lavorare con la leva farfalla di avviamento in posizione di avviamento a caldo ☑ – in questa posizione il regime del motore non può essere regolato.

Non lavorare mai senza il riparo adatto per l'apparecchiatura e per l'attrezzo di taglio - pericolo di lesioni per oggetti proiettati intorno.

Controllare il terreno: oggetti solidi – sassi, pezzi di metallo e simili possono essere proiet- tati intorno – anche o l t r e 1 5 m – pericolo di lesioni! – e danneggiare l'attrezzo di taglio nonché cose (per es. veicoli par- cheggiati, vetri di finestre) (danni materiali).

Lavorare con particolare prudenza nei terreni senza visibilità e con vegetazione fitta.

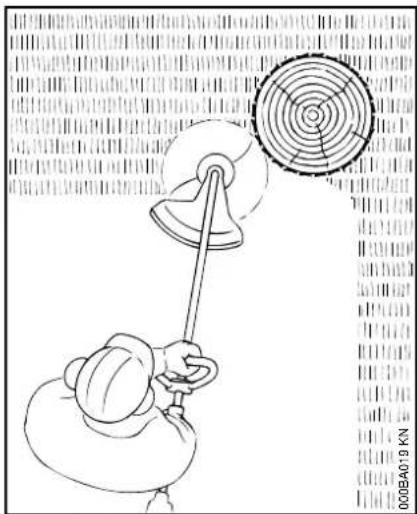

Falciando sterpaglia alta, sotto cespugli e siepi: altezza di lavoro con l'attrezzo di almeno 15 cm – non mettere in pericolo animali.

Prima di lasciare l'apparecchiatura, spegnere il motore.

Controllare periodicamente l'attrezzo di taglio a brevi intervalli, ma immediatamente in caso di alterazioni percettibili:

• Spegnere il motore, tenere ferma l'apparecchiatura, lasciare fermare l'attrezzo.
• Controllare lo stato e l'accoppiamento fisso, attenzione alle incrinature
• Sostituire immediatamente gli attrezzi danneggiati, anche se con incrinature capillari esigue

Liberare periodicamente la sede dell'attrezzo di taglio da erba e sterpaglia – disintasare la zona dell'attrezzo o del riparo.

Per sostituire l'attrezzo, spegnere il motore – pericolo di lesioni!

Non continuare a usare né riparare attrezzi danneggiati o incrinati cercando di saldarli o di raddrizzarli – deformazione (squilibrio).

Possono staccarsi particelle o frammenti e colpire ad alta velocità l'operatore o terzi, procurando gravissime lesioni!

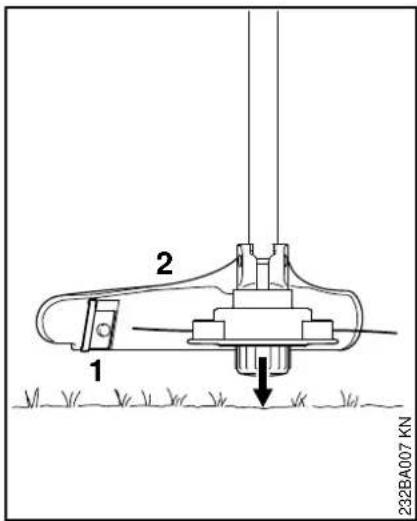

Impiego delle teste falcianti

Usare il riparo solo con coltello montato come prescritto, per accorciare il filo alla lunghezza consentita.

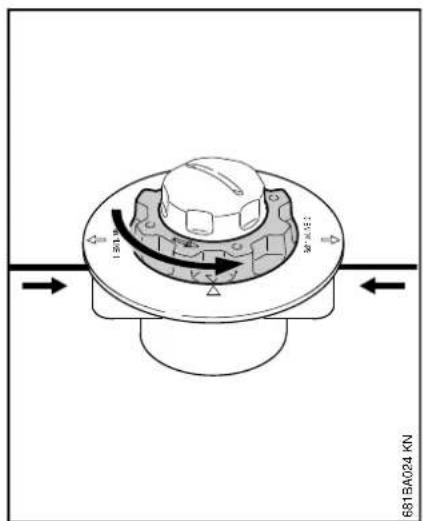

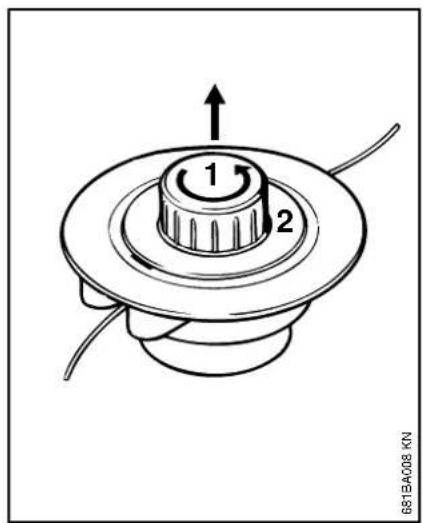

Per correggere il filo delle teste regolabili a mano, spegnere assolutamente il motore – pericolo di lesioni!

italiano

L'uso improprio con fili troppo lunghi riduce il regime di esercizio del motore. Questo, per lo slittamento continuo della frizione, causa il surriscaldamento e il danneggiamento di componenti funzionali importanti (per es. frizione, parti della carcassa di plastica) – per es. per l'attrezzo di taglio trascinato al minimo – pericolo di lesioni!

Vibrazioni

Durante l'uso prolungato dell'apparecchiatura le vibrazioni possono causare disturbi circolatori nelle mani ("Malattia della mano bianca").

Non è possibile fissare una durata dell'impiego valida generalmente, perché essa dipende da diversi fattori.

La durata dell'impiego è prolungata da:

- riparo delle mani (guanti caldi)

- pause

La durata dell'impiego è ridotta da:

• particolare predisposizione personale a difetti di circolazione (sintomo: dita spesso fredde, formicolii)
• bassa temperatura esterna
• entità della forza di presa (una presa forte ostacola la circolazione del sangue)

Con un uso abituale e prolungato dell'apparecchiatura, e la frequente comparsa dei sintomi connessi (per es. formicolii) è raccomandabile una visita medica.

Manutenzione e riparazioni

Fare regolarmente la manutenzione dell'apparecchiatura. Eseguire solo le operazioni di manutenzione e di riparazione descritte nelle Istruzioni d'uso.

Per tutti gli altri interventi, rivolgersi ad un rivenditore.

STIHL raccomanda di fare eseguire le operazioni di manutenzione e di riparazione solo presso un rivenditore STIHL.

Ai rivenditori STIHL vengono regolarmente messi a disposizione corsi di aggiornamento e informazioni tecniche.

Usare solo ricambi di prima qualità, diversamente può esservi il pericolo di infortuni o di danni all'apparecchiatura. Per informazioni in proposito rivolgersi ad un rivenditore.

STIHL raccomanda di usare ricambi originali STIHL; le loro caratteristiche sono perfettamente adatte all'apparecchiatura e soddisfano le esigenze dell'utente.

Per le operazioni di manutenzione, riparazione e pulizia spegnere sempre il motore e staccare il raccordo candela – pericolo di lesioni per l'avviamento accidentale del motore! – eccezione: regolazione del carburatore e del minimo.

Non mettere in funzione il motore con il dispositivo di avviamento se il raccordo candela è staccato o se la candela è svitata – pericolo d'incendio per scintille che escono dal cilindro!

Non fare la manutenzione o sistemare l'apparecchiatura vicino a fiamme libere -pericolo d'incendio per il carburante!

Controllare periodicamente la tenuta del tappo serbatoio.

Usare solo candele intatte autorizzate da STIHL – ved. „Dati tecnici“.

Controllare il cavo di accensione (isolamento perfetto, attacco solido)

Verificare che il silenziatore sia in perfette condizioni.

Non lavorare con silenziatore difettoso o assente – pericolo d'incendio! – danni all'udito!

Non toccare il silenziatore rovente – pericolo di ustioni!

Simboli sui dispositivi di protezione

Una freccia sul riparo degli attrezzi di taglio indica il loro senso di rotazione.

Usare il riparo solo insieme alle teste falcianti – non usare attrezzi di taglio metallici.

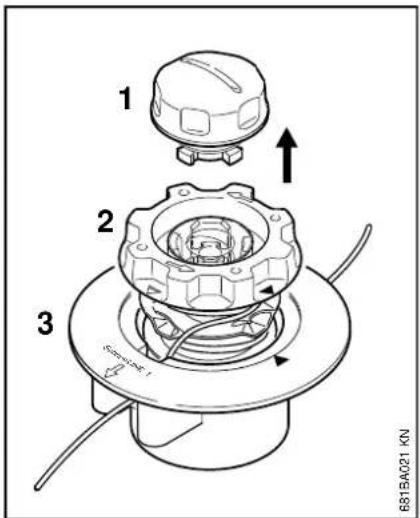

Testa falciante con filo

Per un taglio "morbido" – per tagliare in modo 'pulito' anche bordi frastagliati intorno ad alberi e pali di recinzioni – modeste lesioni della corteccia.

! AVVERTENZA

Non sostituire il filo di plastica con uno di metallo – pericolo di lesioni!

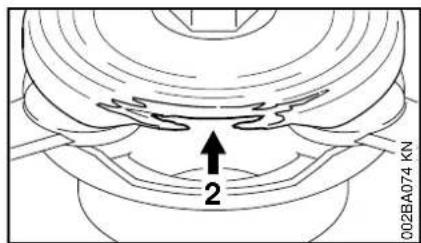

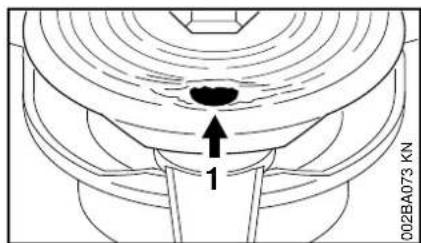

Testa falciente con lame di plastica – STIHL PolyCut 6-3

1 002BA073 KN

002BA074 KN 2

Per falciare bordi erbosi privi di vegetazione (senza pali, recinzioni, alberi e ostacoli simili).

Seguire assolutamente le indicazioni per la manutenzione della testa PolyCut!

Attenzione ai riferimenti di usura!

I riferimenti di usura sono incisi nella parte inferiore della PolyCut.

Se uno dei fori rotondi (1; freccia) diventa visibile, o se il bordo sporgente all'interno è consumato (2; freccia), la PolyCut 6-3 non deve essere più usata – sostituirla con una nuova!

AVVERTENZA

Se non si tiene conto anche di uno solo dei riferimenti di usura, vi è il rischio che l'attrezzo di taglio si spezzi, e che i suoi frammenti proiettati intorno causino lesioni.

Per ridurre il pericolo d'infortunio per lame che si rompono, evitare il contatto con pietre, corpi metallici o simili!

Controllare periodicamente se vi sono incrinature sui coltelli PolyCut. Se vi è un'incrinatura su uno dei coltelli, sostituire tutte le lame della Polycut!

italiano

Combinazioni ammesse fra attrezzo di taglio, riparo, impugnatura, tracolla

Attrezzo di taglio Riparo Impugnatura Tracolla semplice
4	5

Combinazioni ammesse

Scegliere dalla tabella la combinazione giusta in funzione dell'attrezzo di taglio!

AVVERTENZA

Per motivi di sicurezza non sono ammesse altre combinazioni – pericolo d'infortunio!

Attrezzi di taglio

Teste falcianti

1 STIHL AutoCut C 5-2
2 STIHL AutoCut 5-2
3 STIHL AutoCut C 6-2
4 STIHL DuroCut 5-2
5 STIHL PolyCut 6-3

Riparo

6 Riparo con coltello per teste falcianti

Impugnatura

7 Impugnatura circolare

Tracolla semplice

8 Si può usare la tracolla semplice

Montaggio dell'impugnatura circolare

Nella fornitura della nuova apparecchiatura l'impugnatura circolare è già montata sullo stelo, ma deve essere ancora girata e orientata.

Allineamento dell'impugnatura

1 2 548BA003 KN

Versioni con vite (FS 40)

- Allentare la vite (1) sull'impugnatura con un cacciavite o con una chiave universale

Versioni con vite ad alette (FS 50)

- Allentare la vite (2) sull'impugnatura

Tutte le versioni

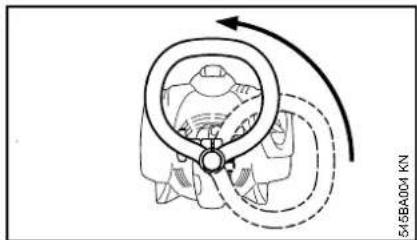

● Girare sullo stelo l'impugnatura verso l'alto

A 546BA004 KN

Variando la distanza (A) si può portare l'impugnatura nella posizione più adatta all'operatore e al tipo d'impiego.

Distanza consigliata: (A) = circa. 15 cm

• spostare l'impugnatura nella posizione desiderata
  ● stringere la vite o la vite ad alette finché non è più possibile far girare l'impugnatura sullo stelo.

Montaggio dei dispositivi di protezione

2 1 232BA066 KN

4 3 S48BA005 KN

• innestare il riparo (1) fino all'arresto sul supporto (2)
• innestare il dado (3) nell'esagono cavo del riparo – i fori devono coincidere
  ● avvitare e stringere la vite (4) con rondella.

italiano

Montaggio dell'attrezzo di taglio

Deporre l'apparecchiatura

• Spegnere il motore
• Deporre l'apparecchiatura con l'impugnatura e la cappottatura rivolte verso il basso e l'albero rivolto verso l'alto

Piattello di pressione

1 2 3 4 232BA033 KN

Il piattello di pressione (1) è compreso nella fornitura del DuroCut 5-2 und PolyCut 6-3. È richiesto solo se si usano queste teste falcianti.

Testa falciante STIHL AutoCut 5-2, testa falciante STIHL AutoCut C 5-2

- Se presente, sfilare il piattello di pressione (1) dall'albero (2)

Testa falciante STIHL DuroCut 5-2, testa falciante STIHL PolyCut 6-3,

- Calzare il piattello di pressione (1) sull'albero (2) innestando l'esagono cavo (3) sull'esagono (4).

Bloccare l'albero

6 6 5 546BA017 KN

- Per bloccare l'albero innestare l'attrezzo (5) nei fori (6) del riparo e del piattello di pressione, girando questo un po' a destra un po' a sinistra fino a bloccare l'albero

Montare la testa falcicante con attacco filettato

Conservare con cura il foglietto illustrativo della testa falciente.

1 002BA385 KN

• Avvitare in senso antiorario la testa falciante fino all'appoggio sull'albero (1)
• Bloccare l'albero
• Serrare la testa falciente

Estrarre l'attrezzo di bloccaggio dell'albero.

Smontaggio della testa falciante

• Bloccare l'albero
  ● Girare la testa falciante in senso orario

Montare la testa falciente senza attacco filettato

Conservare con cura il foglietto illustrativo della testa falciante!

● Inserire la molla (1) nella parte superiore (2)

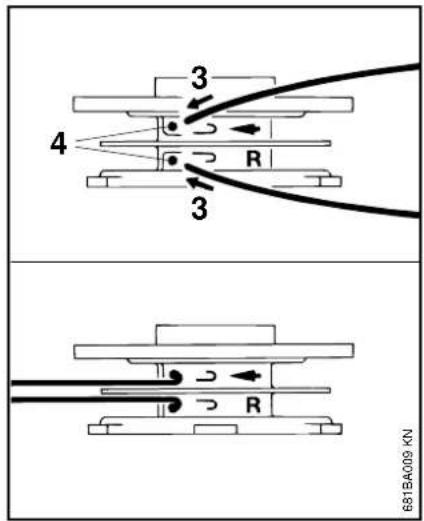

● Avvolgere il filo (3) sul corpo bobina (4)

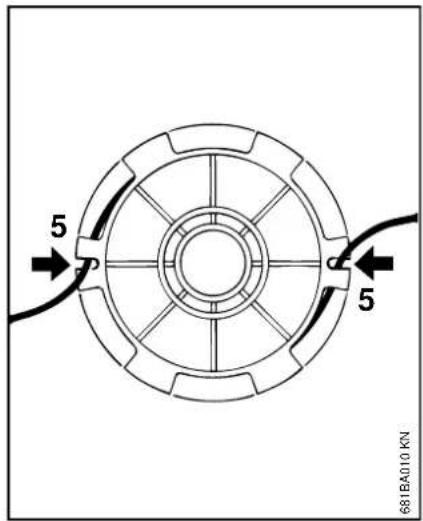

- Fare passare il filo attraverso le bussole e sistemare la bobina nel corpo

Le singole operazioni sono descritte nel foglietto illustrativo allegato.

8 2 7 5 6 232BA053 KN

• Spingere la parte superiore (2) sull'albero (5), innestando contemporaneamente l'esagono cavo (7) sull'esagono (6)
• Applicare il coperchietto (8) sulla parte superiore – girarlo in senso orario fino all'arresto sull'albero, poi stringere

italiano

STIHL AutoCut C 5-2

8 2 9 681BA018 KN

• Spingere sull'albero la parte superiore (2) come per la testa falciante AutoCut 5-2
• Girare in senso orario la bobina (9) solo tanto da mettere le punte delle due frecce una di fronte all'altra – bloccare così la bobina
• Innestare il coperchietto (8) nella bobina fino all'arresto e girarlo nello stesso tempo in senso orario
  ● Girare il coperchietto fino all'arresto, poi stringerlo a mano

STIHL PolyCut 6-3

10 11 5 681BA0'19 KN

● Infilare il piattello di pressione sull'albero
- Inserire il dado (10) nella testa falciante
● Avvitare in senso orario la testa (11) fino all'arresto sull'albero (5)
- Bloccare l'albero
- Serrare la testa falciante

! AVVERTENZA

Sostituire il dado diventato lasco.

AVVISO

Estrarre di nuovo l'attrezzo di bloccaggio dell'albero.

Smontaggio della testa falciante

STIHL AutoCut

• Tenere fermo il corpo della bobina
  ● Girare il coperchietto in senso antiorario

STIHL PolyCut

• Bloccare l'albero
  ● Girare in senso antiorario la testa

Carburante

Il motore deve essere alimentato con una miscela di benzina e olio motore.

AVVERTENZA

Evitare il contatto diretto tra la pelle e il carburante e l'inalazione di vapori del carburante.

STIHL MotoMix

STIHL raccomanda di impiegare STIHL MotoMix. Questo carburante pronto per l'uso, privo di benzolo e di piombo, si distingue per un alto numero di ottano e garantisce sempre il giusto rapporto di miscelazione.

Per la massima durata utile del motore, lo STIHL MotoMix è miscelato con l'olio STIHL HP Ultra per motori a due tempi.

MotoMix non è disponibile su tutti i mercati.

Miscelazione del carburante

AVVISO

Materiali di esercizio inadatti o non conformi alle prescrizioni possono causare seri danni al propulsore. Benzina od olio motore di qualità inferiore possono danneggiare il motore, gli anelli di tenuta, le tubazioni e il serbatoio carburante.

Benzina

Usare solo benzina di marca con numero di ottano di almeno 90 ROZ – con o senza piombo.

La benzina con una parte di alcol superiore al 10% potrebbe causare irregolarità di marcia nei motori con carburatori regolabili a mano e non deve quindi essere usata per questi motori.

I motori con M-Tronic forniscono la piena potenza usando benzina con una parte di alcol fino al 25% (E25).

Olio motore

In caso di miscelazione autonoma del carburante, usare soltanto un olio per motore a due tempi STIHL o un altro olio motore ad alte prestazioni delle classi JASO FB, JASO FC, JASO FD, ISO-L- EGB, ISO-L-EGC o ISO-L-EGD.

STIHL prescrive un olio per motore a due tempi STIHL HP Ultra o un olio motore ad alte prestazioni equivalente per poter garantire il rispetto dei livelli di emissione dei gas di scarico per tutta la durata della macchina.

Rapporto di miscelazione

con olio STIHL per motori a due tempi 1:50; 1:50 = 1 parte di olio + 50 parti di benzina

Esempi

Quantità di benzina litri litri (ml)	Olio STIHL per motori a due tempi 1:50
1	0 ,
5 0,10 (100)
10 0,20 (200)

Quantità di benzina litri litri (ml)	Olio STIHL per motori a due tempi 1:50
15 0,30 (300)
20 0,40 (400)
25 0,50 (500)

- introdurre in una tanica omologata per carburante prima l'olio motore, poi la benzina e mescolare a fondo.

Conservazione della miscela di carburante

Conservarla solo in contenitori omologati per carburante in un luogo sicuro, asciutto e fresco, protetto dalla luce e dal sole.

La miscela di carburante invecchia – preparare solo una quantità sufficiente per qualche settimana. Non conservare la miscela di carburante oltre 30 giorni. Sotto l'effetto della luce, del sole, delle basse o delle alte temperature la miscela può diventare rapidamente inservibile.

STIHL MotoMix invece può essere conservato senza problemi fino a 2 anni.

- Prima del rifornimento, agitare vigorosamente la tanica

AVVERTENZA

Nella tanica può crearsi pressione – aprirla con cautela.

- Di tanto in tanto, pulire a fondo il serbatoio carburante e la tanica 0 2 (Smaltire il residuo di carburante e il liquido usato per la pulizia come prescritto e rispettando l'ambiente.

italiano

Rifornimento del carburante

Preparazione dell'apparecchiatura

• Pulire il tappo di chiusura e la zona intorno all'apertura per evitare che lo sporco penetri nel serbatoio
• sistemare l'apparecchiatura rivolgendo verso l'alto la chiusura del serbatoio

Le apparecchiature possono essere allestite di serie con tappi diversi.

002BA/18 KN

Tappo con aletta ribaltabile (chiusura a baionetta)

002BA419 KN

Tappo filettato

Aprire il tappo con aletta

- Sollevare verticalmente l'aletta

● girare il tappo in senso antiorario (circa 1/4 di giro)

introdurre il carburante

Durante il rifornimento evitare di spandere il carburante e non riempire il serbatoio fino all'orlo.

STIHL consiglia il proprio dispositivo di riempimento per carburante (accessorio a richiesta).

- Introdurre il carburante

Chiudere il tappo con aletta

L'aletta è disposta verticalmente:

• applicare il tappo – i riferimenti di posizionamento sul tappo e sul bocchettone devono coincidere
  ● spingere I tappo fino in fondo verso il basso

italiano

001BA221 KN

- tenere premuto il tappo e girarlo in senso orario fino allo scatto

001BA222 KN

- chiudere completamente l'aletta

Controllarne il bloccaggio

- Il nasello dell'aletta deve trovarsi completamente nell'incavo (freccia)

- afferrare il tappo – che è correttamente bloccato se non è possibile spostarlo o toglierlo

Se invece il tappo può essere spostato o tolto

la sua parte inferiore è spostata rispetto alla parte superiore:

asinistra:	parte inferiore del tappospostata
a destra:	parte inferiore del tappo correttamente posizionata

• Applicare il tappo e girarlo in senso antiorario fin quando non fa presa nella sede del bocchettone
• Girare il tappo ancora in senso antiorario (circa 1/4 di giro) – in questo modo la parte inferiore del tappo viene girata nella posizione corretta
• Girare il tappo in senso orario e chiuderlo – ved. par."Chiusura" e "Controllo del bloccaggio"

Aprire il bocchettone filettato

• Girare il tappo in senso antiorario fino a poterlo togliere dall'apertura del serbatoio
• Togliere il tappo

italiano

Introdurre il carburante

Evitare di spandere carburante durante il rifornimento; non riempire il serbatoio fino all'orlo. STIHL consiglia il sistema di riempimento STIHL (accessorio a richiesta).

Chiudere il tappo filettato

• Piazzare il tappo
• Girare il tappo in senso orario fino all'arresto e serrarlo a mano il più possibile

Avviamento/arresto del motore

Comandi

Versione con impugnatura circolare

5468A007 KN 1 2 3

1 Bloccaggio grilletto
2 Grilletto
3 Pulsante Stop – con le posizioni di esercizio e 0 = Stop.

Funzione del pulsante Stop e dell'accensione

Il pulsante Stop non azionato si trova in posizione di esercizio: l'accensione è inserita – il motore è pronto per l'avviamento e può essere avviato. Spingendo il pulsante Stop in posizione 0 si disinserisce l'accensione. Dopo l'arresto del motore l'accensione viene reinserita automaticamente.

Avviamento del motore

4 547BA015 KN

- Premere almeno 5 volte la pompetta a sfera (4) della pompa carburante manuale – anche se è piena di carburante

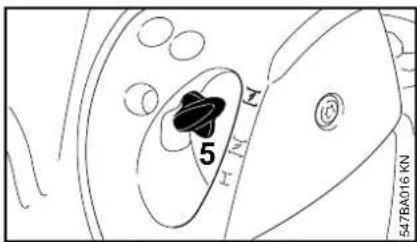

Motore freddo (avviamento a freddo)

5 547BA016 KN

● spingere dentro la leva farfalla di avviamento (5) girandola su

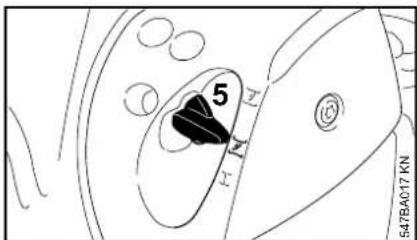

Motore caldo (avviamento a caldo)

5 54TBA017 KN

● spingere dentro la leva farfalla di avviamento (5) girandola su

Usare questa posizione anche quando il motore ha già funzionato, ma è ancora freddo.

Avviamento

• Sistemare bene l'apparecchiatura sul terreno: il supporto del motore e il riparo dell'attrezzo di taglio formano l'appoggio. L'attrezzo non deve toccare né il terreno né qualsiasi oggetto
• Assumere una posizione salda
• Con la sinistra premere forte l'apparecchiatura sul terreno – senza toccare né il grilletto né il bloccaggio grilletto

AVVISO

Non appoggiare il piede o il ginocchio sullo stelo!

- Con la mano destra afferrare l'impugnatura di avviamento

Versione senza ErgoStart

- Estrarre lentamente l'impugnatura fino al primo arresto percettibile e poi tirarla in modo rapido ed energico

Non estrarre completamente la fune – pericolo di rottura!

• Non lasciare tornare di colpo l'impugnatura, ma accompagnarla in senso opposto all'estrazione perché la fune possa avvolgersi correttamente
  ● Avviare finché il motore non parte

Non appena il motore gira

547BA021 KN

- Premere il bloccaggio grilletto e accelerare – la leva della farfalla di avviamento scatta in posizione di esercizio I – dopo un avviamento a freddo scaldare il motore con alcune variazioni di carico

AVVERTENZA

Se il carburatore è impostato correttamente, l'attrezzo di taglio non deve muoversi al minimo!

L'apparecchiatura è pronta per l'impiego.

Spegnere il motore

- Spostare il pulsante Stop verso 0 – il motore si ferma – rilasciare il pulsante Stop – questo scatta indietro

Altre avvertenze per l'avviamento

Il motore si spegne nella posizione di avviamento a freddo ⚠ o in accelerazione.

- Spostare la leva farfalla di avviamento su - avviare ancora finché il motore non gira

italiano

Il motore non parte nella posizione di avviamento a caldo ↗

- Spostare la leva farfalla di avviamento su – avviare finché il motore non gira

Il motore non parte

• Verificare che tutti i comandi siano impostati correttamente
• Controllare se vi è carburante nel serbatoio; ev. rifornire
• Controllare se il raccordo della candela è innestato saldamente
• Ripetere l'avviamento

Il motore è ingolfato

- Spostare la leva farfalla di avviamento su I – avviare finché il motore non gira

Se il serbatoio è rimasto a secco

• Dopo il rifornimento premere la pompetta a sfera della pompa carburante manuale almeno 5 volte – anche se è piena di carburante
• Impostare la leva farfalla di avviamento secondo la temperatura del motore
• Riavviare il motore

Istruzioni operative Pulizia del filtro

Durante la prima fase di funzionamento

Non fare funzionare l'apparecchiatura a vuoto ad alto regime fino al terzo pieno di carburante per evitare sollecitazioni aggiuntive durante la fase di rodaggio, nella quale le parti in movimento devono adattarsi l'una all'altra – nel propulsore è presente una maggiore resistenza di attrito. Il motore raggiunge la massima potenza dopo un periodo di rodaggio da 5 a 15 pieni di carburante.

Durante il lavoro

Dopo un funzionamento prolungato a pieno regime, fare girare il motore al minimo ancora per breve tempo, fino a smaltire la maggior parte del calore mediante la corrente d'aria di raffreddamento. In questo modo i componenti del propulsore (impianto di accensione, carburatore) non vengono sottoposti ad una sollecitazione estrema per accumulo di calore.

Dopo il lavoro

Durante una breve pausa: lasciare raffreddare il motore: Riporre l'apparecchiatura con il serbatoio rifornito in un luogo asciutto, non vicino a fonti di calore, fino al prossimo impiego. Nelle pause più lunghe – ved. "Conservazione dell'apparecchiatura",

Se la potenza del motore diminuisce sensibilmente

3 1 2 547BA022 KN

• Portare la leva farfalla (1) su
  ● girare la vite (2) nel coperchio filtro (3) in senso antiorario fino a sbloccare il coperchio
  ● estrarre il coperchio (3) dal di sopra della leva farfalla e toglierlo
• liberare dallo sporco grossolano la zona del filtro

4 5 547BA023 KN

• inserire le dita della mano nell'interstizio (4) del corpo filtro ed estrarre il filtro di feltro (5)
• sostituire il filtro di feltro (5) – come rimedio provvisorio, sbatterlo o soffiarlo – non lavarlo

AVVISO

Sostituire i particolari difettosi.

• introdurre nel corpo il filtro di feltro (5) accoppiato geometricamente – la freccia è rivolta verso l'interstizio
• portare la leva farfalla (1) su
• applicare il coperchio (3) – senza angolare la vite (2) – e avvitare la vite.

Impostazione del carburatore

L H LA 0815BA006 KN

Il carburatore dell'apparecchiatura è tarato in produzione in modo tale che al motore arrivi una miscela aria/carburante ottimale in tutte le condizioni di esercizio.

Impostazione del minimo

Il motore si ferma al minimo

● lasciare scaldare il motore per circa 3 min
- Girare lentamente in senso orario la vite di arresto del minimo (LA) finché il motore non gira regolarmente – l'attrezzo di taglio non deve essere trascinato

L'attrezzo di taglio viene trascinato al minimo

- Girare in senso antiorario la vite di arresto del minimo (LA) finché l'attrezzo non si ferma, poi girare ancora da 1/2 a 3/4 di giro nella stessa direzione.

AVVERTENZA

Se dopo una corretta impostazione l'attrezzo non si ferma al minimo, fare riparare l'apparecchiatura dal rivenditore.

italiano

Candela

• se la potenza del motore è insufficiente, l'avviamento difficoltà o il regime irregolare, controllare prima di tutto la candela
• dopo circa 100 ore di esercizio sostituire la candela – anche prima se gli elettrodi sono molto corrosi – usare solo candele schermate omologate da STIHL – ved. „Dati tecnici“.

Smontaggio della candela

- Spegnere il motore

1 2 547BA041 KN

● Staccare il raccordo candela (1)
- Svitare la candela (2).

Controllare la candela

000BA039 KN A

• pulire la candela sporca
• controllare la distanza degli elettrodi (A) – se necessario, correggerla – per il valore ved."Dati tecnici"
• eliminare le cause dell'imbrattamento della candela.

Le possibili cause sono:

• eccesso di olio motore nel carburante
• filtro aria sporco
• condizioni di esercizio improprie

1 000BA045 KN

! AVVERTENZA

In caso di dado non correttamente avvitato o assente (1) sussiste il rischio di scintille. Se si lavora in ambienti infiammabili o esplosivi, sussiste il

rischio di incendi o esplosioni. Sussiste il rischio di ferire gravemente le persone oppure di provocare danni materiali.

● utilizzare candele schermate con dado di collegamento fisso

Montaggio della candela

• Avvitare la catena
• Premere il raccordo saldamente sulla candela

Comportamento del motore in marcia

Se malgrado il filtro aria pulito e l'impostazione corretta del carburatore la marcia del motore non è soddisfacente, la causa può dipendere anche dal silenziatore.

Fare controllare presso il rivenditore se il silenziatore è sporco (cokefazione)!

STIHL consiglia di fare eseguire le operazioni di manutenzione e di riparazione solo presso il rivenditore STIHL.

Conservazione dell'apparecchiatura

Con intervalli di esercizio di oltre 3 mesi circa

• Vuotare e pulire il serbatoio carburante in un luogo bene aerato
• Smaltire il carburante secondo le norme e rispettando l'ambiente
• tenere in funzione il motore fino a vuotare il carburatore, altrimenti le membrane nel carburatore possono incollarsi!
• togliere l'attrezzo di taglio, pulirlo e controllarlo Trattare gli attrezzi di taglio metallici con olio protettivo.
• pulire a fondo l'apparecchiatura, specialmente le alette del cilindro e il filtro aria!
• Collocare l'apparecchiatura in un luogo asciutto e sicuro – impedirne l'uso non autorizzato (per es. da parte dei bambini).

Manutenzione della testa falciante

Deporre l'apparecchiatura

• Spegnere il motore
• Deporre l'apparecchiatura con l'impugnatura e la cappottatura rivolte verso il basso e l'albero rivolto verso l'alto

Sostituzione del filo falciante

Prima di sostituire il filo falciente, controllare assolutamente l'usura della testa falciente.

AVVERTENZA

Se si rilevano segni di notevole usura, sostituire la testa completa.

Di seguito, il filo falciante viene chiamato per brevità "filo".

La testa falciente viene consegnata completa di istruzioni illustrate che spiegano la sostituzione del filo. Perciò conservare in un posto sicuro le istruzioni per la testa.

- Se necessario, smontare la testa falciante

italiano

Allungamento del filo

STIHL AutoCut

2 1 232BA007 KN

• Tenere la testa rotante parallela alla superficie erbosa – battere qualche colpetto sul terreno – il filo si allunga di circa 3 cm (1,2 in.)
• Il coltello (1) sul riparo (2) accorcia i fili troppo lunghi alla lunghezza ottimale – evitare perciò di battere ripetuti colpetti.

Il filo si allunga soltanto se entrambe le estremità sono ancora lunghe almeno 2,5 cm (1 in.)

Se il filo è più corto di 2,5 cm (1 in.):

AVVERTENZA

Per regolare a mano il filo, spegnere assolutamente il motore – altrimenti vi è il pericolo di lesioni!

• capovolgere l'apparecchiatura
  ● spingere il coperchio sulla bobina del filo sino all'arresto
  ● estrarre le estremità dei fili dalla bobina

Se la bobina è vuota, sostituire il filo.

Su tutte le altre teste falcianti

Come indicato sui foglietto illustrativo della testa.

AVVERTENZA

Per regolare a mano il filo, spegnere assolutamente il motore – altrimenti vi è il pericolo di lesioni!

Sostituzione del filo

STIHL DuroCut

AVVERTENZA

Per allestire a mano la testa falciante, spegnere assolutamente il motore – altrimenti vi è il pericolo di lesioni!

- Dotare la testa di filo tagliato a misura secondo le istruzioni allegate

STIHL AutoCut C 5-2

Scomposizione della testa e rimozione del filo residuo

Nel normale esercizio la scorta di filo viene quasi completamente esaurita.

1 2 3 681BA021 KN

• Tenendo ferma la testa e girare in senso antiorario il coperchietto (1) fino a poterlo togliere
  ● estrarre il corpo bobina (2) dalla parte superiore (3) e rimuovere il filo residuo

Ricomposizione della testa

4 2 681BA022 KN

• Innestare nella parte superiore il corpo bobina vuoto
  Se la molla (4) fosse scattata fuori:
  ● spingere la molla nel corpo bobina (2) fino a percepirne lo scatto d'innesto
• montare la testa – ved. "Montaggio della testa falciante"

Avvolgimento del corpo bobina

3 2 3 5 681BA023 KN

● Usare filo con diametro di 2,0 mm (0,08 in.) (colore verde)
- Tagliare dal rotolo di ricambio (a richiesta) due pezzi di filo, ognuno lungo 2 m (78 in.)
● Girare in senso antiorario il corpo bobina (2) fino a portare le due punte di freccia una di fronte all'altra
- infilare entrambi i fili, con le estremità diritte, attraverso le rispettive boccole (5), fino a percepire la prima resistenza, nella parte superiore (3) – continuare a spingerli fino all'arresto

1-2013 681BA024 KN

• Tenere ferma la parte superiore
  ● Girare in senso antiorario il corpo bobina finché il filo più corto non sporge ancora di circa 10 cm (4 in.) dalla testa
• Se necessario, accorciare a circa 10 cm (4 in.) il filo più lungo

La testa falciante è caricata.

italiano

STIHL AutoCut 5-2

Rimozione del filo residuo

1 2 681BA08 KN

• Aprire la testa falciente – per questo tenerla ferma con una mano e girare in senso antiorario il coperchietto (1)
• Sbloccare a scatto il corpo bobina (2), estrarlo dalla testa e rimuovere il filo residuo

Avvolgimento del corpo bobina

In alternativa ai singoli fili si può anche montare un corpo bobina (a richiesta) con il filo già avvolto.

3 4 R 3 681BA009 KN

● Usare filo con diametro di 2,0 mm (0,08 in.) (colore verde)
- Tagliare dal rotolo di ricambio (a richiesta) due pezzi di filo, ognuno lungo 3 m (120 in.)
- Infilare solo un'estremità (3) per volta di ognuno dei due fili nei fori (4) del corpo bobina
- Curvare con forza ogni filo sul bordo del foro in modo da formare una piega netta

5 5 681BA010 KN

• Avvolgere i fili ordinatamente e ben tesi – avvolgere un solo filo per camera
• Agganciare le estremità del filo nelle fessure (2)

Ricomposizione della testa

Prima della ricomposizione accertarsi che la molla di pressione sia montata – ved. "Montaggio della testa falciante".

2 6 7 6 6 681BA011 KN

- Fare passare le estremità (6) dei fili nelle asole (7) e innestare a scatto il corpo bobina (2) nella propria sede Inserendo il corpo bobina nella testa, i fili devono sporgere di nuovo dalle fessure (5).

• Estrarre le estremità dei fili fino all'arresto
  ● Rimontare la testa falciante.

Sostituzione della lama

STIHL PolyCut

Prima di sostituire le lame, controllare assolutamente se la testa presenta segni di usura.

AVVERTENZA

Se si rilevano segni di notevole usura sulla testa, sostituire la testa completa.

Qui di seguito le lame da taglio sono chiamate per brevità "lame".

La testa falciente viene fornita completa di istruzioni illustrate che spiegano come sostituire le lame. Perciò conservare in un posto sicuro le istruzioni per la testa.

AVVERTENZA

Per allestire a mano la testa falciente, spegnere assolutamente il motore – altrimenti vi è il pericolo di lesioni!

• Smontaggio della testa falciante
• Sostituire le lame come da istruzioni illustrate
  ● Rimontare la testa falciante.

italiano

Istruzioni di manutenzione e cura

Le indicazioni si riferiscono a normali condizioni d'impiego. In caso di condizioni più gravose (notevole sviluppo di polvere ecc.) e di tempi d'impiego quotidiano più lun-ghi, abbreviare conformemente gli intervalli indicati.		Prima di iniziare il lavoro	Al termine del lavoro o quotidianamente	Dopo ogni rifornimento di carburante	Ogni settimana	Ogni mese	Ogni anno	In caso di anomalia	In caso di danneggiamento	Se occorre
Macchina completa	Controllo visivo (condizioni, tenuta) X		X
	Pulizia X
Impugnatura di comando Controllo del funzionamento X X
Filtro aria	Pulizia X X
	Sostituzione X
Pompa carburante manuale (se presente)	Controllo X
	Riparazione da parte del rivenditore1)								X
Succhieruola nel serbatoio carburante	Controllo X
	Sostituzione X X		X
Serbatoio carburante Pulizia X	X
Carburatore	Controllo del minimo; l'attrezzo non deve essere trascinato	X		X
	Regolazione del minimo X
Candela	Regolazione della distanza degli elettrodi							X
	Sostituzione ogni 100 ore di esercizio
Apertura di aspirazione per aria di raffreddamento	Controllo visivo X
	Pulizia									X
Viti e dadi accessibili (eccetto le viti di registro)	Stringere									X
Attrezzo di taglio	Controllo visivo	X		X
	Sostituzione X
	Controllo dell'accoppiamento fisso	X		X
Autoadesivi per la sicurezza	Sostituzione X
1) STIHL consiglia il rivenditore STIHL

Ridurre al minimo l'usura ed evitare i danni

L'osservanza delle direttive di queste Istruzioni d'uso evita l'usura eccessiva e danni all'apparecchiatura.

L'uso, la manutenzione e la conservazione dell'apparecchiatura devono essere eseguiti come descritto in queste Istruzioni d'uso.

L'utente risponde di tutti i danni causati dalla mancata osservanza delle istruzioni di sicurezza, d'uso e di manutenzione. Ciò vale soprattutto per:

– le modifiche al prodotto non autorizzate da STIHL
- l'impiego di attrezzi o accessori non omologati o adatti per l'apparecchiatura, o di qualità mediocre
- uso improprio dell'apparecchiatura
- impiego dell'apparecchiatura in manifestazioni sportive o competitive
- danni conseguenti all'impiego protratto dell'apparecchiatura con componenti difettosi

Operazioni di manutenzione

Si devono eseguire regolarmente tutte le operazioni riportate nel capitolo „Istruzioni di manutenzione e cura“. Se queste operazioni di manutenzione non potessero essere eseguite dall'utente, affidarle ad un rivenditore.

STIHL consiglia di fare eseguire le operazioni di manutenzione e cura solo dal rivenditore STIHL. I rivenditori STIHL vengono periodicamente aggiornati e dotati di informazioni tecniche.

Se gli interventi vengono trascurati o eseguiti non correttamente, possono verificarsi danni, dei quali dovrà rispondere l'utente. Fra questi vi sono:

• danni al riduttore causati da manutenzione non tempestiva o eseguita non correttamente (per es. filtri dell'aria e del carburante), impostazione errata del carburatore o pulizia insufficiente dei condotti dell'aria di raffreddamento (feritoie di aspirazione, alette del cilindro)
• danni da corrosione e altro per conservazione impropria
• danni all'apparecchiatura causati dall'impiego di ricambi di qualità mediocre.

Particolari di usura

Alcuni particolari dell'apparecchiatura, anche se usati secondo la destinazione, sono soggetti a normale usura, e devono essere sostituiti a tempo debito, secondo il tipo e la durata dell'impiego. Ne fanno parte, fra gli altri:

• attrezzi di taglio (tutti i tipi)
• particolari di fissaggio per attrezzi di taglio (piattello girante, dadi ecc.)
• ripari per attrezzi di taglio
• frizione
• filtro (aria, carburante)

Componenti principali

1 2 3 4 5 6 7 8 9 10 # 11 12 13 14 15 16 17 18 19 548BA015 KN

1 Impugnatura circolare

2 Occhiello di trasporto

3 Pulsante Stop

4 Bloccaggio grilletto

5 Grilletto

6 Viti di registro carburatore

7 Leva farfalla di avviamento

8 Coperchio filtro aria

9 Raccordo candela

10 Stabilizzatore

11 Pompa carburante manuale

12 Tappo serbatoio

13 Serbatoio

14 Impugnatura d'avviamento

15 Silenziatore

16 Testa falciante

17 Coltello (per filo falciante)

18 Riparo

19 Stelo

# Numero di matricola

Dati tecnici

Propulsore

Motore monocilindro a due tempi

FS 40, FS 40 C

Cilindrata: 27,2 cm ^3

Alesaggio: 34 mm

Corsa: 30 mm

Potenza secondo 0,7 kW (1,0 CV)

ISO 8893 con 8500 giri/min

Regime del minimo: 2800 giri/min

Regime a carico

ridotto (nominale): 10000 giri/min

Regime massimo

dell'albero condotto

(sede attrezzo di

taglio): 10600 giri/min

FS 50, FS 50 C

Cilindrata: 27.2 cm ^3

Alesaggio: 34 mm

Corsa: 30 mm

Potenza secondo 0,8 kW (1,1 CV)

ISO 8893 con 8500 giri/min

Regime del minimo: 2800 giri/min

Regime a carico

ridotto (nominale): 10000 giri/min

Regime massimo

dell'albero condotto

(sede attrezzo di

taglio): 10600 giri/min

Impianto di accensione

Magnete di accensione a comando elettronico

Candela (schermata): NGK CMR 6 H

Distanza fra gli

elettrodi: 0,5 mm

Sistema di alimentazione carburante

Carburatore a membrana, insensibile all'inclinazione, con pompa carburante integrata

Capacità serbatoio

carburante: 340 cm ^3 (0,34 l)

Peso

Senza rifornimenti, senza attrezzo di taglio e riparo

FS 40: 4,4 kg

Senza attrezzo di taglio

FS 40: 1450 mm

Senza attrezzo di taglio

FS 50: Con stelo lungo: 1650 mm

Valori acustici e vibratori

Per determinare i valori acustici e vibratori si considerano il minimo e il regime massimo nominale in parti uguali.

Per altri particolari sull'osservanza della direttiva CE/2002/44 Vibrazione per il datore di lavoro, ved. www.stihl.com/vib

Livello di pressione acustica L_peq secondo ISO 22868

Livello di potenza acustica L_w secondo ISO 22868

FS 40, FS 40 C: 107 dB(A)

FS 50, FS 50 C: 108 dB(A)

Valore vibratorio a_hv,eq secondo ISO 22867

Impugna- tura Impugna- sinistra tura destra

FS 40, FS 40 C: 7,0 m/s ^2 6,4 m/s ^2

FS 50, FS 50 C: 6,0 m/s ^2 5,7 m/s ^2

Per il livello di pressione acustica e per quello di potenza acustica, il valore K-secondo la direttiva 2006/42/CE =

2,0 dB(A); per il valore vibratorio, il valore K-secondo la

direttiva 2006/42/CE = 2,0 m/s².

italiano

REACH

REACH indica una direttiva CE per la registrazione, la classificazione e l'omologazione dei prodotti chimici.

Per informazioni sull'adempimento della direttiva REACH (EG) n. 1907/2006, ved. www.stihl.com/reach

Valore delle emissioni dei gas di scarico

Il valore CO₂ misurato nella procedura di omologazione del tipo UE è riportato all'indirizzo www.stihl.com/co2 nei dati tecnici specifici per il prodotto.

Il valore di CO₂ misurato è stato calcolato su un motore rappresentativo secondo una procedura di collaudo standardizzata a condizioni di laboratorio e non rappresenta alcuna garanzia esplicita o implicita in merito alle prestazioni di un determinato motore.

Con l'uso conforme descritto nelle presenti istruzioni per l'uso e la manutenzione, vengono soddisfatti i requisiti in vigore per le emissioni dei gas di scarico. In caso di alterazioni al motore decade l'autorizzazione all'esercizio.

Avvertenze per la riparazione Smaltimento

Gli utenti di questa apparecchiatura possono eseguire solo le operazioni di manutenzione e di cura descritte nelle Istruzioni d'uso. Le riparazioni più complesse devono essere eseguite solo da rivenditori.

STIHL consiglia di fare eseguire le operazioni di manutenzione e di riparazione solo presso rivenditori STIHL. Ai quali sono regolarmente offerti corsi di aggiornamento e messe a disposizione informazioni tecniche.

Nelle riparazioni montare solo particolari autorizzati da STIHL per questa apparecchiatura o particolari tecnicamente equivalenti. Usare solo ricambi di prima qualità. Diversamente può esservi il pericolo di infortuni o di danni all'apparecchiatura.

STIHL consiglia di impiegare ricambi originali STIHL.

I ricambi originali STIHL si riconoscono dal numero di codice STIHL del ricambio, dal logo STIHL ed eventualmente dalla sigla d'identificazione del ricambio STIHL (i ricambi piccoli possono portare anche solo la sigla).

Nello smaltimento, rispettare le specifiche norme dei singoli paesi.

000BA073 KN

I prodotti STIHL non fanno parte dei rifiuti domestici. Conferire il prodotto, la batteria, l'accessorio e l'imballaggio STIHL al riutilizzo ecologico.

Presso il rivenditore STIHL sono disponibili informazioni aggiornate sugli accessori a richiesta.

Dichiarazione di conformità UE

dichiara sotto la propria responsabilità che

Tipo di costruzione: Trimmer

Marchio di fabbrica: STIHL

Modello: FS 40

FS 40 C

FS 40 C-E

FS 50

FS 50-L

FS 50 C

FS 50 C-E

FS 50 C-E L

Identificazione di

serie: 4144

Cilindrata: 27,2 cm 3

corrisponde alle disposizioni pertinenti di cui alle direttive 2006/42/CE, 2014/30/UE e 2000/14/CE ed è stato sviluppato e fabbricato conformemente alle versioni delle seguenti norme valevoli alla rispettiva data di produzione:

EN ISO 11806-1, EN 61000-6-1, EN 55012

La determinazione del livello di potenza acustica misurato e di quello garantito è stata eseguita in base alla direttiva 2000/14/CE, Allegato V, in applicazione della norma ISO 10884.

Livello di potenza acustica misurato

Tutti gli FS 40: 107 dB(A)

Tutti gli FS 50: 108 dB(A)

Livello di potenza acustica garantito

Tutti gli FS 40: 109 dB(A)

Tutti gli FS 50: 110 dB(A)

Documentazione tecnica conservata presso:

L'anno di costruzione e il numero di matricola sono indicati sull'apparecchiatura.

Responsabile Gestione Prodotti e Assistenza

0458-546-9421-D

BIC

www.stihl.com
