| Producttype | Grasmaaier / kantensnijder op accu |
| Merk | STIHL |
| Model | FSA 45 |
| Afmetingen (L) | 1100 tot 1310 mm (instelbaar) |
| Gewicht (met snijgereedschap en beschermkap) | 2,3 kg |
| Accutype | Lithium-ion ingebouwd, 18 V |
| Lader | STIHL LK 45, 100-240 V, 50-60 Hz, 0,65 A |
| Oplaadtijd | Raadpleeg www.stihl.com/charging-times |
| Beoogd gebruik | Droog gras maaien, kanten snijden |
| Snijgereedschap | PolyCut 2-2 maaikop met snijdraden (1,6 mm) of messen |
| Geluidsdrukniveau (met draden) | 80 dB(A) |
| Geluidsdrukniveau (met messen) | 77 dB(A) |
| Trillingen (bedieningshandgreep) | 4,9 m/s² |
| Trillingen (rondhandgreep) | 1,7 m/s² |
| Veiligheidsvoorzieningen | Veiligheidssleutel, beschermkap, trekkerblokkering, ontgrendelknop |
| Gebruikstemperatuurbereik | 0 °C tot +50 °C |
| Reiniging | Vochtige doek voor de bosmaaier, zachte borstel voor kap en gereedschap |
| Onderhoud | Jaarlijkse controle door erkende STIHL dealer |
| Reserveonderdelen en accessoires | Originele STIHL verkrijgbaar bij de dealer |
| Repareerbaarheid | Overlaten aan erkende STIHL dealer (niet zelf repareren) |
| Afvoeren | Niet bij het huisvuil; accu apart afvoeren |
Veelgestelde vragen - FSA 45 STIHL
Gebruikersvragen over FSA 45 STIHL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Grasmaaier in PDF-formaat gratis! Vind uw handleiding FSA 45 - STIHL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. FSA 45 van het merk STIHL.
GEBRUIKSAANWIJZING FSA 45 STIHL
1 Voorwoord....75
2 Informatie met betrekking tot deze handleiding.... 75
3 Overzicht....76
4 Veiligheidsinstructies.... 77
5 Motorzeis klaarmaken voor gebruik...... 83
6 Motorzeis laden en leds.... 83
7 Motorzeis monteren.... 84
8 Motorzeis voor de gebruiker instellen..... 86
9 Activeringssleutel aanbrengen en lostrekken.... 87
10 Motorzeis inschakelen en uitschakelen.... 87
11 Motorzeis controleren.... 87
12 Met de motorzeis werken....88
13 Na de werkzaamheden.... 88
14 Vervoeren.... 88
15 Opslaan....89
16 Reinigen....89
17 Onderhoud en reparatie....89
18 Storingen opheffen....90
20 Combinaties van snijgarnituren en beschermkappen.... 91
21 Onderdelen en toebehoren.... 91
22 Milieuverantwoord afvoeren....91
23 EU-conformiteitsverklaring....92
24 UKCA-conformiteitsverklaring....92
1 Voorwoord
Geachte cliënt(e),
Wij zijn blij dat u hebt gekozen voor STIHL. Wij ontwikkelen en produceren onze producten in topkwaliteit in overeenstemming met de behoeften van onze klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting.
STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding.
STIHL kiest uitdrukkelijk voor een duurzame en verantwoordelijke omgang met de natuur. Deze gebruiksaanwijzing is voor u bedoeld als ondersteuning om uw STIHL-product gedurende een lange levensduur veilig en milieuvriendelijk te gebruiken.
Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product.
Dr. Nikolas Stihl
BELANGRIJK! VOOR GEBRUIK GOED DOORLEZEN EN BEWAREN.
2 Informatie met betrekking tot deze handleiding
2.1 Geldende documenten
De lokale veiligheidsvoorschriften moeten worden aangehouden.
- Naast deze handleiding de volgende documenten lezen, begrijpen en bewaren:
- Veiligheidsinformatie voor STIHL accu's en producten met ingebouwde accu: www.stihl.com/safety-data-sheets
2.2 Aanduiding van de waarschu- wingen in de tekst
WAARSCHUWING
■ De aanwijzing duidt op gevaren die kunnen leiden tot ernstig letsel of zelfs tot de dood.
- De genoemde maatregelen kunnen ernstig letsel of de dood voorkomen.
LET OP
■ De aanwijzing duidt op gevaren die kunnen leiden tot materiële schade.
- De genoemde maatregelen kunnen materielle schade voorkomen.
2.3 Symbolen in de tekst
Dit symbool verwijst naar een hoofdstuk in deze handleiding.
3 Overzicht
3.1 Motorzeis en laadkabel
De accu is vast in de motorzeis ingebouwd.


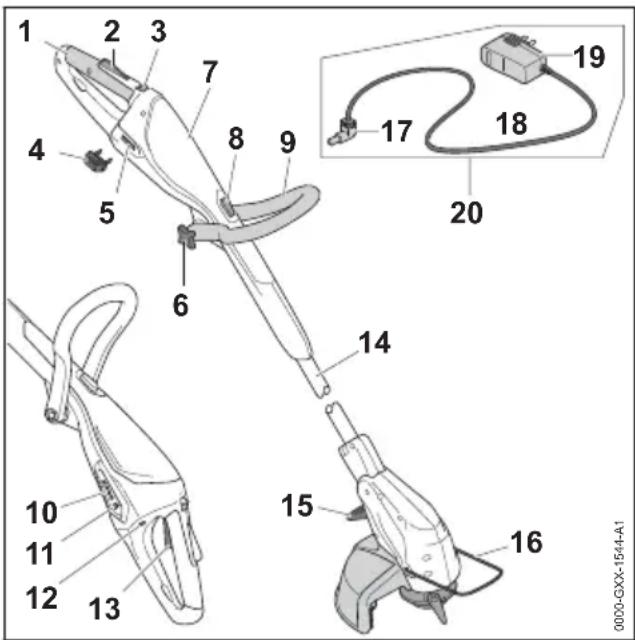

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 0000-GXX-1544-A11 Bedieningshandgreep
De bedieningshandgreep dient voor het bedienen, vasthouden en hanteren van de motorzeis.
2 Schakelhendelblokkering
De schakelhendelblokkering deblokkeert de schakelhendel.
3 Deblokkeringsschuif
De deblokkeringsschuif deblokkeert samen met de schakelhendelblokkering de schakelhendel.
4 Activeringssleutel
De activeringssleutel activeert de motorzeis.
5 Sleutelcontact
Het sleutelcontact zorgt voor contact met de activeringssleutel.
6 Stergreepmoer
De stergreepmoer klemt de beugelhandgreep vast op de steel/maaiboom.
7 Behuizing
In de behuizing is de ingebouwde accu geplaatst.
8 Arrêteerknop
De arrêteerknop blokkeert de verstelling in lengterichting van de steel/maaiboom.
9 Beugelhandgreep
De beugelhandgreep dient voor het vasthouden en hanteren van de motorzeis.
10 Leds
De leds geven de laadtoestand van de motor- zeis en storingen aan.
11 Druktoets
De druktoets activeert de leds op de motor-zeis.
12 Laadbus
De laadbus zorgt voor contact met de laadstekker.
13 Schakelhendel
De schakelhendel schakelt de motorzeis in en uit.
14 Steel/maaiboom
De steel/maaiboom verbindt alle componenten.
15 Hendel
De hendel blokkeert de hoekverstelling tussen de steel/maaiboom en de motorbehuizing.
16 Afstandhouder
De afstandhouder beschermt obstakels tegen contact met het snijgarnituur en houdt bij het kanten snijden de afstand ten opzichte van de grond aan.
17 Laadstekker
De laadstekker verbindt de laadkabel met de laadbus.
18 Aansluitkabel
De aansluitkabel verbindt de laadstekker met de netstekker.
19 Netstekker
De netstekker verbindt de laadkabel met een contactdoos.
20 Laadkabel
De laadkabel dient voor het laden van de motorzeis.
# Typeplaatje met machinenummer
4 Veiligheidsinstructies Nederlands
3.2 Beschermkap en snijgarnituren


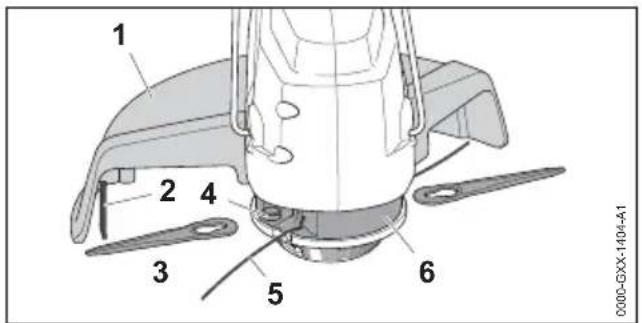

1 2 4 3 5 6 0000-GXX-1404-A11 Beschermkap
De beschermkap beschermt de gebruiker tegen opgeslingerde voorwerpen en tegen het contact met het snijgarnituur.
2 afkortmes
Het afkortmes kort de maaidraden tijdens het werken in op de juiste lengte.
3 Messen
De messen maaien het gras.
4 Opname
De spanstrip dient voor de bevestiging van de messen.
5 maaidraad
De maaidraden maaien het gras.
6 Maaikop
De maaikop brengt de maaidraden en de messen onder.
3.3 Pictogrammen
De pictogrammen kunnen op de motorzeis en de laadkabel staan en hebben de volgende betekenis:
Dit pictogram geeft aan in welke richting de deblokkeringsschuif moet worden verschoven.
Dit pictogram geeft aan dat de steel/maai-boom qua lengte kan worden versteld.
Dit pictogram geeft aan dat de bedienings-handgreep 90° kan worden verdraaid.
Dit pictogram geeft aan hoe de maaidraad moet worden aangebracht.
Dit pictogram geeft aan in welke richting de maaidraad moet worden aangebracht.
Dit pictogram geeft het nominaal toerental van het snijgarnituur aan.
Gegarandeerd geluidvermogensniveau LwA volgens de richtlijn 2000/14/EG in dB(A) om de geluidsemissie van pro- ducten vergelijkbaar te maken.
LK 45 Dit pictogram geeft weer dat voor het laden de laadkabel LK 45 moet worden gebruikt.
De gegevens naast het pictogram duiden op de energie-inhoud van de accu volgens specificatie van de fabrikant van de accu-cellen. De bij het gebruik ter beschikking staande energie-inhoud is kleiner.
Elektrisch apparaat in een gesloten en droge ruimte gebruiken.
Het product niet met het huisvuil afvoeren.
4 Veiligheidsinstructies
4.1 Inleiding
Dit product werd veilig geconstrueerd en is voorzien van veiligheidsinrichtingen. Toch ook op de volgende veiligheidsinstructies letten om mogelijke gevaren te voorkomen.
4.2 Waarschuwingssymbolen
De waarschuwingssymbolen op de motorzeis of de laadkabel hebben de volgende betekenissen:
Op de veiligheidsinstructies en de maatregelen hierin letten.
De gebruiksaanwijzing lezen, begrijpen en bewaren.
Een veiligheidsbril dragen.
Op de veiligheidsinstructies voor opgeslingerde voorwerpen en de maatregelen hiertegen letten.
Activeringssleutel tijdens werkonderbrekingen, het vervoer, het laden, de opslag, onderhouds- of reparatiewerkzaamheden lostrekken.
Motorzeis tegen regen en vocht beschermen en niet onderdompelen in vloeistoffen.
Houd de veiligheidsafstand aan.
De motorzeis beschermen tegen hitte en vuur.
Het toelaatbare temperatuurbereik van de motorzeis aanhouden.
4.3 Gebruik conform de voorschriften
De grasmaaier/kantensnijder (motorzeis) STIHL FSA 45 dient voor het maaien van droog gras.
De motorzeis mag niet worden gebruikt bij regen.
De motorzeis wordt door een ingebouwde accu van energie voorzien.
De laadkabel STIHL LK 45 laadt de motorzeis STIHL FSA 45 op.
⚠ WAARSCHUWING
■ Laadkabels, elektrische onderdelen of elektrische apparaten die niet door STIHL voor de motorzeis zijn vrijgegeven, kunnen leiden tot brand en explosies. Personen kunnen zwaar letsel oplopen of worden gedood en er kan materiële schade ontstaan.
▶Motorzeisen STIHL FSA 45 laden met behulp van een laadkabel STIHL LK 45.
■ Als de motorzeis of de laadkabel niet volgens voorschrift wordt gebruikt, kan dit leiden tot ernstig persoonlijk letsel of zelfs de dood en er kan materiële schade ontstaan.
▶ Motorzeis en laadkabel zo gebruiken als in deze handleiding staat beschreven.
4.4 Vereisten aan de gebruiker
⚠ WAARSCHUWING
- Gebruikers die niet zijn geïnstrueerd kunnen de gevaren van de motorzeis en de laadkabel niet herkennen of niet inschatten. De gebruiker of andere personen kunnen ernstig of zelfs dodelijk letsel oplopen.
- De gebruiksaanwijzing lezen, begrijpen en bewaren.
- Als de motorzeis of de laadkabel aan een andere persoon wordt doorgegeven: de handleiding meegeven.
- Zorg ervoor dat de gebruiker aan de volgende vereisten voldoet:
- De gebruiker is uitgerust.
- De gebruiker is lichamelijk, sensorisch en geestelijk in staat, de motorzeis en de laadkabel te gebruiken en hiermee te werken. Als de gebruiker met lichamelijke, sensorische of geestelijke beperkingen daartoe in staat is, mag de gebruiker er alleen onder toezicht of na instructie door een verantwoordelijke persoon mee werken.
- De gebruiker kan de gevaren van de motorzeis en de laadkabel herkennen en inschatten.
- De gebruiker is meerderjarig of de gebruiker wordt conform nationale regelgeving onder toezicht voor een beroep opgeleid.
- De gebruiker is geïinstru- eerd door een STIHL dea- ler of een hiertoe bevoegd persoon, voordat deze voor de eerste keer met de motorzeis gaat werken en de laadkabel in gebruik neemt.
- De gebruiker is niet onder invloed van alcohol, medicijnen of drugs.
- Als er onduidelijkheid bestaat: contact opnemen met een STIHL dealer.
4.5 Kleding en uitrusting
⚠ WAARSCHUWING
■ Tijdens de werkzaamheden kunnen voorwerpen met een hoge snelheid naar boven worden geslingerd. De gebruiker kan letsel oplopen.
- Draag een nauwsluitende veiligheidsbril. Geschikte veiligheidsbrillen zijn aan de hand van de norm EN 166 of de nationale voorschriften getest en met de betreffende code-ring te koop.
▶ Een gelaatsbeschermer dragen.
- Draag een lange broek van stevig materiaal.
■ Tijdens het werken kan er stof opstuiven. Ingeademd stof kan de gezondheid schaden en allergische reacties veroorzaken.
- Als er stof opstuift: draag een stofmasker.
■ Hiertoe ongeschikte kleding kan blijven haken in hout, struikgewas en in de motorzeis. Gebruikers zonder geschikte kleding kunnen ernstig letsel oplopen.
▶ Draag nauwsluitende kleding.
▶ Doe sjaals en sieraden af.
■ Tijdens de werkzaamheden kan de gebruiker in contact komen met het roterende snijgarnituur. De gebruiker kan hierdoor ernstig letsel oplopen.
- Draag schoeisel van een slijtvast materiaal.
- Draag een lange broek van stevig materiaal.
■ Tijdens het monteren of demonteren van het snijgarnituur en tijdens reinigings- of onderhoudswerkzaamheden kan de gebruiker in contact komen met het snijgarnituur of het afkortmes. De gebruiker kan letsel oplopen.
- Werkhandschoenen van een slijtvast materiaal dragen.
■ Als de gebruiker ongeschikte schoenen draagt, kan hij uitglijden. De gebruiker kan letsel oplopen.
- Draag stevige, dichte schoenen met stroeve zool.
4.6 Werkgebied en -omgeving
4.6.1 Motorzeis
⚠ WAARSCHUWING
■ Buitenstaanders, kinderen en dieren kunnen de gevaren van de motorzeis en de opgeworpen voorwerpen niet herkennen en de geva- ren hiervan niet inschatten. Buitenstaanders, kinderen en dieren kunnen ernstig letsel oplo- pen en er kan materiële schade ontstaan.
▶ Buitenstaanders, kinderen en dieren buiten een afstand van een cirkel van 15 m om het werkgebied houden.
▶ Een afstand van 15 m ten opzichte van voorwerpen/obstakels aanhouden.
▶ Motorzeis niet zonder toezicht laten.
- Zorg ervoor dat kinderen niet met de motorzeis kunnen spelen.
■ De motorzeis is niet waterdicht. Als er in de regen of in een vochtige omgeving wordt gewerkt, kan dit leiden tot een elektrische stroomstoot. De gebruiker kan letsel oplopen en de motorzeis kan worden beschadigd.
- Niet in de regen en niet in een vochtige omgeving werken.
■ Elektrische componenten van de motorzeis kunnen vonken veroorzaken. Vonken kunnen in een makkelijk brandbare of explosieve omgeving brand of een explosie veroorzaken. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.
- Niet in een makkelijk brandbare of explosieve omgeving werken.
4.6.2 Laadkabel
⚠ WAARSCHUWING
■ Buitenstaanders, kinderen en dieren kunnen de gevaren van de laadkabel en de elektrische stroom niet herkennen en ook niet inschatten. Buitenstaanders, kinderen en dieren kunnen ernstig of fataal letsel oplopen.
▶Buitenstaanders, kinderen en huisdieren op afstand houden.
▶Laadkabel niet zonder toe-zicht laten.
▶Zorg ervoor dat kinderen niet met de laadkabel kunnen spelen.
- Buitenstaanders, kinderen en huisdieren op afstand houden. - Laadkabel niet zonder toe-zicht laten. - Zorg ervoor dat kinderen niet met de laadkabel kunnen spelen.
- De laadkabel is niet beschermd tegen alle invloeden van buitenaf. Als de laadkabel aan bepaalde invloeden van buitenaf is blootgesteld, kan de laadkabel in brand vliegen of exploderen. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
▶ Laadkabel beschermen tegen regen en vocht.
▶ Laadkabel in een gesloten en droge ruimte gebruiken.
▶ Laadkabel niet in een licht ontvlambare en ook niet in een explosieve omgeving gebruiken.
- De laadkabel gebruiken bij temperaturen tussen de 0 °C en + 40 °C en bij deze temperaturen ook opslaan.
Nederlands 4 Veiligheidsinstructies
■ Personen kunnen struikelen over de aansluit-kabel. Personen kunnen letsel oplopen en de laadkabel kan worden beschadigd.
- De aansluitkabel plat op de vloer leggen.
4.7 Veilige staat
4.7.1 Motorzeis
De motorzeis verkeert in een veilige toestand als aan de volgende voorwaarden is voldaan:
– De motorzeis is niet beschadigd.
- De motorzeis is schoon en droog.
- De bedieningselementen werken en zijn niet gewijzigd.
- Er is een combinatie van snijgarnituur en beschermkap gemonteerd zoals in deze gebruiksaanwijzing staat aangegeven.
- Het snijgarnituur en de beschermkap zijn correct gemonteerd.
- Voor deze motorzeis is origineel STIHL toebehoren gemonteerd.
- Het toebehoren is correct gemonteerd.
⚠ WAARSCHUWING
In een niet-veilige toestand kunnen onderdelen niet meer naar behoren functioneren en kunnen veiligheidsvoorzieningen buiten werking worden gezet. Personen kunnen ernstig of dodelijk letsel oplopen.
- Werk met een onbeschadigde motorzeis.
▶ Een beschadigde motorzeis niet laden. - Als de motorzeis vervuild of nat is: de motorzeis reinigen en laten drogen.
Aan de motorzeis geen wijzigingen aanbrengen. Uitzondering: montage van een in deze gebruiksaanwijzing aangegeven combinatie van snijgarnituur en beschermkap. - Als de bedieningselementen niet functioneren: niet met de motorzeis werken.
- Origineel STIHL toebehoren voor deze motorzeis monteren.
- Snijgarnituur en beschermkap zo monteren als in deze gebruiksaanwijzing staat beschreven.
- Het toebehoren monteren zoals in deze gebruiksaanwijzing of in de gebruiksaanwijzing van het toebehoren beschreven staat.
- Steek geen voorwerpen in de openingen van de motorzeis.
▶ Verbind contacten van de sleutelhouder niet met metalen voorwerpen en maak geen kortsluiting.
▶ Motorzeis niet openmaken. - Versleten of beschadigde stickers vervangen.
- Als er onduidelijkheid bestaat: contact opnemen met een STIHL dealer.
4.7.2 Beschermkap
De beschermkap verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:
– De beschermkap is niet beschadigd.
- Het afkortmes is correct gemonteerd.
⚠ WAARSCHUWING
In een niet-veilige staat kunnen de componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen worden uitgeschakeld. De gebruiker kan hierdoor ernstig letsel oplopen.
- Met een onbeschadigde beschermkap werken.
- Met een correct gemonteerd afkortmes werken.
- Als één en ander niet duidelijk is: verzoeken wij u contact op te nemen met een STIHL dealer.
4.7.3 Maaikop
De maaikop verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:
- De maaikop is niet beschadigd.
- De maaikop is niet geblokkeerd.
- De maaidraden zijn correct ingebouwd.
Als een maaikop PolyCut met kunststof messen wordt gebruikt:
- De kunststof messen zijn onbeschadigd en zonder scheuren.
- De kunststof messen zijn correct gemonteerd.
- De slijtagegrenzen zijn niet overschreden.
⚠ WAARSCHUWING
In een onveilige toestand kunnen onderdelen van de maaikop, de maaidraden of de kunststof messen losraken en worden weggeslingerd. Personen kunnen ernstig letsel oplopen.
▶ Met een onbeschadigde maaikop werken.
▶ Als een maaikop PolyCut met kunststof messen wordt gebruikt: werk met onbeschadigde kunststof messen.
- Maaidraden of kunststof messen niet vervangen door metalen varianten.
▶ Slijtagegrenzen in acht nemen en naleven.
- Als er onduidelijkheid bestaat: contact opnemen met een STIHL dealer.
4.7.4 Laadkabel
De laadkabel verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:
– De laadkabel is niet beschadigd.
- De laadkabel is schoon en droog.
⚠ WAARSCHUWING
In een niet-veilige staat kunnen de componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen worden uitgeschakeld. Personen kunnen ernstig of zelfs dodelijk letsel oplopen.
▶ Een onbeschadigde laadkabel gebruiken.
- Als de laadkabel vuil of nat is: de laadkabel schoonmaken en laten drogen.
- Geen wijzigingen aan de laadkabel aanbrengen.
▶Elektrische contacten van de laadkabel niet met metalen voorwerpen met elkaar verbinden en kortsluiten.
▶ Laadkabel niet openmaken.
4.8 Ingebouwde accu
⚠ WAARSCHUWING
- De ingebouwde accu is niet beschermd tegen alle invloeden van buitenaf. Als de ingebouwde accu blootstaat aan bepaalde invloeden van buitenaf kan de motorzeis in brand vliegen of exploderen. Personen kunnen zwaar letsel oplopen of worden gedood en er kan materiële schade ontstaan.
- De motorzeis beschermen tegen hitte en vuur.
-
De motorzeis niet in het vuur werpen.
▶ De motorzeis gebruiken bij temperaturen tussen de 0 °C en + 50 °C en bij deze temperaturen ook opslaan. -
Motorzeis weghouden van metalen voorwerpen.
▶ Motorzeis tegen regen en vocht beschermen en niet onderdompelen in vloeistoffen.
▶ Motorzeis niet blootstellen aan hoge druk.
▶ Motorzeis niet in een magnetron plaatsen/niet blootstellen aan microgolven.
▶ Motorzeis tegen chemicaliën en zouten beschermen.
▶ Een beschadigde motorzeis niet vervoeren.
■ Uit een beschadigde accu kan vloeistof weg-lekken. Als de vloeistof in contact komt met de huid of de ogen, kunnen de huid of de ogen geïrriteerd raken.
- Contact met de vloeistof voorkomen.
- Indien er vloeistof in contact is gekomen met de huid: de betreffende plek met ruim water en zeep wassen.
- Indien er vloeistof in contact is gekomen met de ogen: de ogen minimaal 15 minuten rijkelijk met water spoelen en contact opne- men met een arts.
■ Een beschadigde of defecte accu kan een ongewone geur veroorzaken, roken of branden. Personen kunnen zwaar letsel oplopen of worden gedood en er kan materiële schade ontstaan.
- Als de motorzeis een ongewone geur afgeeft of rookt: de motorzeis niet gebruiken en weghouden van brandbare stoffen.
- Als de motorzeis in brand is gevlogen: de motorzeis met een brandblusser of water blussen.
4.9 Werken
⚠ WAARSCHUWING
■ De gebruiker kan in bepaalde omstandigheden niet meer geconcentreerd werken. De gebruiker kan struikelen, vallen en ernstig letsel oplopen.
▶ Werk rustig en doordacht.
- Als de lichtomstandigheden en het zicht slecht zijn: werk niet met de motorzeis.
▶ Bedien de motorzeis alleen.
▶ Houd het snijgarnituur vlak boven de grond.
▶ Let op obstakels.
- Werk rechtop staand op de grond en zorg voor goed evenwicht.
- Als er vermoeidheidsverschijnselen optreden: las een pauze in.
■ Door het draaiende snijgarnituur kan de gebruiker snijwonden oplopen. De gebruiker kan hierdoor ernstig letsel oplopen.
▶ Raak het draaiende snijgarnituur niet aan.
▶ Als het snijgarnituur door een voorwerp wordt geblokkeerd: motorzeis uitschakelen en de activeringssleutel lostrekken. Verwijder pas daarna het voorwerp dat de blokkade veroorzaakt.
■ Als de werking van de motorzeis zich tijdens de werkzaamheden wijzigt of deze zich ongewoon gedraagt, kan de motorzeis in een onveilige staat verkeren. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
- De werkzaamheden beëindigen, de active-ringssleutel lostrekken en contact opnemen met een STIHL dealer.
■ Tijdens de werkzaamheden kunnen trillingen door de motorzeis ontstaan.
▶ Draag handschoenen.
▶ Neem pauzes.
Nederlands 4 Veiligheidsinstructies
- Als er tekenen van een doorbloedingsstoornis optreden: raadpleeg een arts.
■ Als het snijgarnituur tijdens de werkzaamheden een vreemd voorwerp raakt, kan dit of kunnen delen ervan met hoge snelheid omhoog worden geslingerd. Personen kunnen letsel oplopen en er kan beschadiging optreden.
- Verwijder vreemde voorwerpen uit het werkgebied.
■ Als een draaiend snijgarnituur een hard voorwerp raakt, kunnen vonken ontstaan en kan het snijgarnituur beschadigd raken. Vonken kunnen in een makkelijk brandbare omgeving brand veroorzaken. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.
- Werk niet in een makkelijk brandbare omgeving.
- Controleer of het snijgarnituur in een veilige, goede staat verkeert.
■ Als de schakelhendel wordt losgelaten, zal het snijgarnituur nog even doordraaien. Personen kunnen ernstig letsel oplopen.
- Wacht totdat het snijgarnituur niet meer draait.
4.10 Laden
⚠ WAARSCHUWING
■ Contact met stroom geleidende componenten kan ontstaan door de volgende oorzaken:
- De aansluitkabel is beschadigd.
- De netsteker is beschadigd.
- De contactdoos is niet correct geïnstalleerd. Contact met stroom geleidende componenten kan leiden tot een stroomschok. De gebruiker kan ernstig of dodelijk letsel oplopen.
- Controleren dat de aansluitkabel en de netsteker niet zijn beschadigd.
- Netsteker aansluiten op een correct geïnstalleerde contactdoos.
■ Tijdens het laden kan een verkeerde netspanning of een verkeerde netfrequentie leiden tot overspanning in de laadkabel. De laadkabel kan hierbij worden beschadigd.
▶ Controleren of de netspanning en de netfrequentie van het lichtnet corresponderen met de gegevens op het typeplaatje van de laadkabel.
■ Tijdens het laden kan een beschadigde of een defecte laadkabel stinken of roken. Personen kunnen letsel oplopen en er kan materiële schade ontstaan.
- De netsteker uit de contactdoos trekken.
■ De laadkabel kan bij een ontoereikende warm-teafvoer oververhit worden en in brand raken.
Personen kunnen zwaar letsel oplopen of worden gedood en er kan materiële schade ontstaan.
▶ Laadkabel niet afdekken.
■ Als er meerdere laadkabels op een contactdoos zijn aangesloten, kan de elektrische bedrading tijdens het laden worden overbelast. De elektrische bedrading kan warm worden en in brand raken. Personen kunnen zwaar letsel oplopen of worden gedood en er kan materiële schade ontstaan.
- Laadkabel afzonderlijk op een contactdoos aansluiten.
▶ Laadkabel niet op een tafelcontactdoos of verdeeldoos aansluiten.
4.11 Vervoeren
⚠ WAARSCHUWING
■ Tijdens het vervoer kan de motorzeis kantelen of verschuiven. Personen kunnen letsel oplopen en er kan materiële schade ontstaan.
▶ Activeringssleutel lostrekken.
▶ De motorzeis in de verpakking of de transportcontainer zo verpakken dat deze niet kan verschuiven.
▶ Verpakking of de transportcontainer met spanbanden, riemen of een net zo borgen dat de verpakking of de transportcontainer niet kan verschuiven.
4.12 Opslaan
4.12.1 Motorzeis
⚠ WAARSCHUWING
■ Kinderen kunnen de gevaren van de motor-zeis niet herkennen en ook niet inschatten. Kinderen kunnen ernstig letsel oplopen.
▶ Activeringssleutel lostrekken.
- De motorzeis buiten het bereik van kinderen opslaan.
■ De elektrische contacten op het sleutelcontact en metalen onderdelen kunnen door vocht corroderen. De motorzeis kan worden beschadigd.
▶ Activeringssleutel lostrekken.
- De motorzeis schoon en droog opslaan.
5 Motorzeis klaarmaken voor gebruik Nederlands
■ De motorzeis is niet beschermd tegen alle invloeden van buitenaf. Als de motorzeis aan bepaalde invloeden van buitenaf wordt bloot-gesteld, kan de motorzeis worden beschadigd.
- De motorzeis schoon en droog opslaan.
- De motorzeis in een gesloten ruimte opslaan.
- Activeringssleutel losgekoppeld van de motorzeis opslaan.
4.12.2 Laadkabel
⚠ WAARSCHUWING
■ Kinderen kunnen de gevaren van de laadkabel niet herkennen en ook niet inschatten. Kinderen kunnen ernstig of zelfs dodelijk letsel oplopen.
- De laadkabel buiten het bereik van kinderen opslaan.
■ De laadkabel is niet beschermd tegen alle invloeden van buitenaf. Als de laadkabel aan bepaalde invloeden van buitenaf wordt bloot-gesteld, kan de laadkabel worden beschadigd.
- Als de laadkabel warm is: de laadkabel laten afkoelen.
▶De laadkabel schoon en droog opslaan.
▶De laadkabel in een gesloten ruimte opslaan.
- De laadkabel opslaan bij temperaturen tussen de 0 °C en + 40 °C.
4.13 Reiniging, onderhoud en reparatie
⚠ WAARSCHUWING
- Als tijdens de reinigings-, onderhouds- of reparatiewerkzaamheden de activeringssleutel in de motorzeis is gestoken, kan de motorzeis onbedoeld worden ingeschakeld. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
▶ Activeringssleutel lostrekken.
■ Agressieve reinigingsmiddelen, het reinigen met een waterstraal of puntige voorwerpen kunnen de motorzeis, de beschermkap, het snijgarnituur en de laadkabel beschadigen. Als de motorzeis, de beschermkap, het snijgarnituur of de laadkabel niet op de juiste wijze werden gereinigd, kunnen componenten niet meer correct functioneren en kunnen de veilig-
heidsinrichtingen zijn uitgeschakeld. Personen kunnen ernstig letsel oplopen.
▶ Motorzeis, beschermkap, snijgarnituur en laadkabel zo reinigen als staat beschreven in deze handleiding.
■ Als de motorzeis, de beschermkap, het snijgarnituur of de laadkabel niet correct werden onderhouden of gerepareerd, kunnen componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen zijn uitgeschakeld. Personen kunnen ernstig of dodelijk letsel oplopen.
▶ Motorzeis, beschermkap, snijgarnituur en laadkabel niet zelf onderhouden of repareren.
- Als aan de motorzeis, de beschermkap, het snijgarnituur of de laadkabel onderhouds- of reparatiewerkzaamheden moeten wor- den uitgevoerd: contact opnemen met een STIHL dealer.
5 Motorzeis klaarmaken voor gebruik
5.1 Motorzeis op het gebruik voorbereiden
Voorafgaand aan de werkzaamheden moeten altijd de volgende stappen worden gezet:
- Zorg ervoor dat de volgende componenten zich in een veilige toestand bevinden:
- Motorzeis, 04.7.1.
- Beschermkap, 14.7.2.
- Maaikop, 4.7.3.
- Laadkabel, 4.7.4.
▶ Ingebouwde accu controleren, 11.3.
- Als deze handelingen niet kunnen worden uitgevoerd: gebruik de motorzeis niet en neem contact op met een STIHL dealer.
6 Motorzeis laden en leds
6.1 Motorzeis laden
De laadtijd is afhankelijk van diverse invloeden zoals bijv. de temperatuur van de motorzeis of de omgevingstemperatuur. De werkelijke laadtijd
kan afwijken van de aangegeven laadtijd. De laadtijd staat onder www.stihl.com/charging-times weergegeven.
Als de netstekker op een contactdoos is aangesloten en de laadkabel wordt aangesloten op de motorzeis, start de laadprocedure automatisch. Als de motorzeis volledig is geladen wordt de laadprocedure automatisch beëindigd.
Tijdens het laden worden de motorzeis en de laadkabel warmer.
▶ Activeringssleutel lostrekken.
- Netstekker (5) in een goed bereikbare contactdoos (6) aansluiten.
▶ Aansluitkabel (4) aanbrengen.

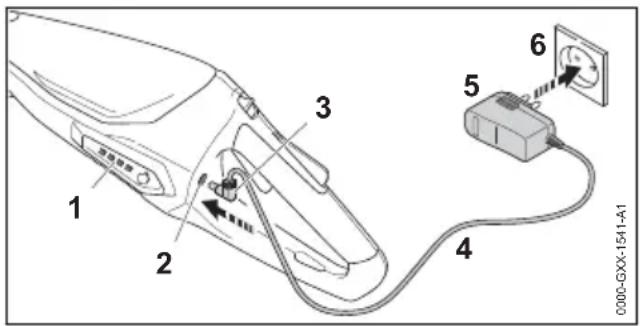

▶ Laadstekker (3) in de laadbus (2) steken. De leds (1) branden groen en geven de laad-toestand weer.
▶ Als de leds (1) niet meer branden: de laadstekker (3) uit de laadbus (2) trekken.
De motorzeis is volledig geladen. - De netstekker (5) uit de contactdoos (6) trekken.
6.2 Laadtoestand weergeven


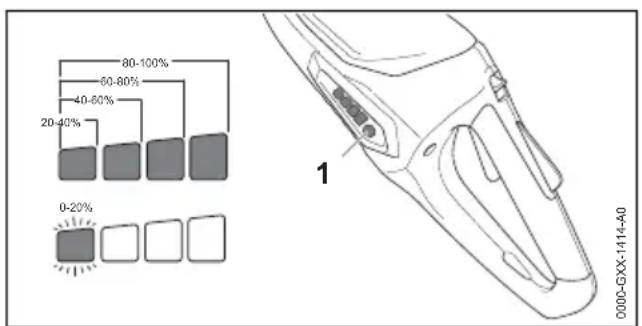

80-100% 60-80% 40-60% 20-40% 0-20% 1 0000-GXX-1414-A0▶ Druktoets (1) indrukken. De leds branden ca. 5 seconden lang groen en geven de laadtoestand weer.
- Als de linkerled groen knippert: motorzeis laden.
6.3 Leds
De leds kunnen de laadtoestand of storingen van de motorzeis weergeven. De leds kunnen groen of rood branden of knipperen.
Als de leds groen branden of knipperen wordt de laadtoestand weergegeven.
- Als de leds rood branden of knipperen: storing opheffen, 18.
In de motorzeis zit een storing.
7 Motorzeis monteren
▶ Motorzeis uitschakelen en activeringssleutel lostrekken.


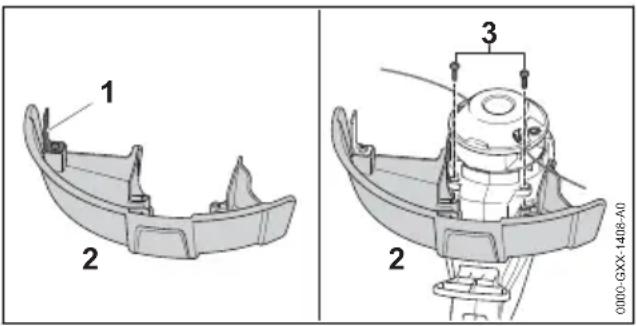

1 2 3 2 0000-GXX-1408-A0Het afkortmes (1) is al in de beschermkap (2) gemonteerd en mag niet worden uitgebouwd.
▶ Beschermkap (2) tot aan de aanslag in de geleidingen van de behuizing schuiven.
De beschermkap (2) ligt gelijk met de behuizing.
▶ Schroeven (3) aanbrengen en vastdraaien.
Beschermkap (2) mag niet weer worden uitgebouwd.
7.2 Maaikop PolyCut 2-2
7.2.1 Maaidraden monteren
- Motorzeis uitschakelen en activeringssleutel lostrekken.
- De maaidraden tussen de 12 en 24 uur lang in een bak met water leggen.
De maaidraden worden elastisch.


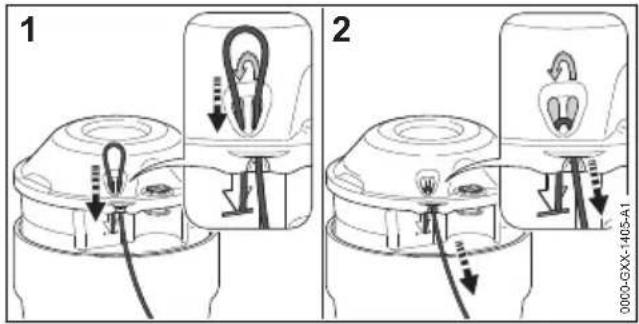

1 2 0000-GXX-1405-A1- De maaidraden van onderaf door de rechter opening schuiven.
- De maaidraden van bovenaf door de linker opening schuiven tot het eind van de maai-draad gelijkligt met het pictogram.
- Het korte uiteinde van de maaidraad vasthouden.
▶ Aan het lange uiteinde van de maaidraad trekken tot de maaidraad vast in de maaikop zit.

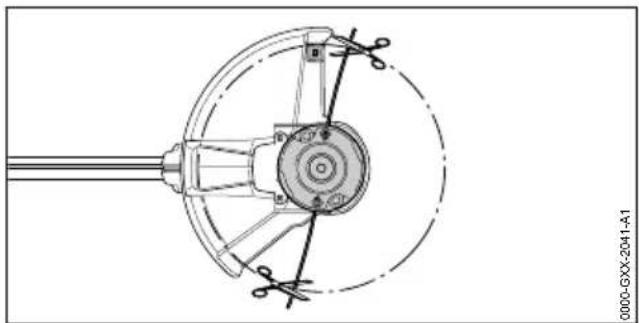

- De maaidraden zo ver afknippen dat deze net bij het afkortmes komen.
7.2.2 Maaidraden uitbouwen
- Motorzeis uitschakelen en activeringssleutel lostrekken.
- Het korte uiteinde van de maaidraad naar boven toe uit de maaikop schuiven.
- Het korte uiteinde van de maaidraad naar boven toe uit de maaikop trekken.
▶ Maaidraden uit de maaikop trekken.
7.2.3 Mes monteren
- Motorzeis uitschakelen en activeringssleutel lostrekken.
- De messen tussen de 12 en 24 uur lang in een bak met water leggen.
De messen worden elastisch.


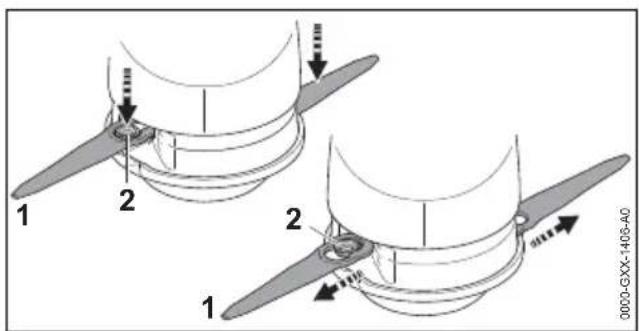

1 2 2 1 0000-GX-1406-A0- Mes (1) zo op de maakop plaatsen dat de huls (2) in de grote boring van het mes (1) valt.
- Mes (1) naar buiten trekken tot de huls (2) vastklikt in de kleine boring van het mes (1).
7.2.4 Mes uitbouwen
▶ Motorzeis uitschakelen en activeringssleutel lostrekken.


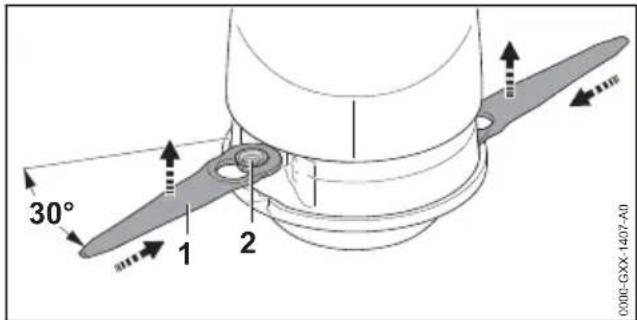

30° 1 2 0:00-GXX-1407-A0- Mes (1) in de uitsparing in de maaikop drukken tot de huls (2) uit de kleine boring van het mes (1) springt.
▶ Mes (1) naar boven toe wegnemen.

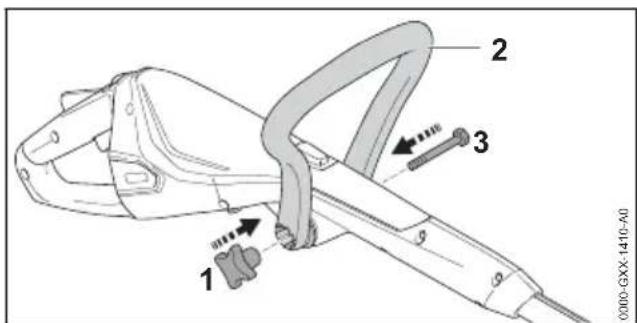

7.3 Beugelhandgreep monteren
▶ Motorzeis uitschakelen en activeringssleutel lostrekken.
- De benen van de beugelhandgreep (2) uit elkaar drukken en de beugelhandgreep (2) op de bedieningshandgreep plaatsen tot de beugelhandgreep (2) vastklikt.
▶ Bout (3) door de boring steken. - Stergreepmoer (1) hierop draaien en vastdraaien.
De beugelhandgreep (2) hoeft niet weer te worden uitgebouwd.
8 Motorzeis voor de gebruiker instellen

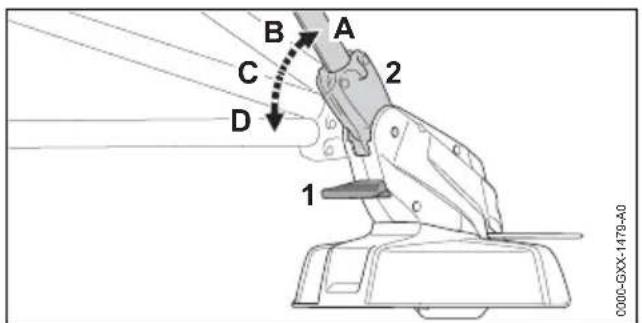

8.1 Steel-. maaiboomhoek instellen
De steel/maaiboom kan, afhankelijk van de lichaamsgrootte van de gebruiker, in verschillende hoeken worden ingesteld.
▶ Motorzeis uitschakelen en activeringssleutel lostrekken.
- Steel/maaiboom (2) in de gewenste stand (A tot D) houden tot deze vastklikt.
▶ Ontgrendeling (1) loslaten.
8.2 Steel-, of maaiboomlengte instellen
De steel/maaiboom kan, afhankelijk van de lichaamsgrootte van de gebruiker, in verschillende lengten worden ingesteld.
▶ Motorzeis uitschakelen en activeringssleutel lostrekken.
▶ Steel/maaiboom vasthouden.


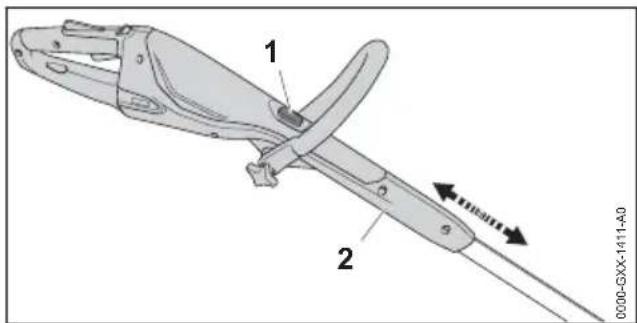

1 2 0000-GXX-1411-A0- Blokkeerknop (1) indrukken en ingedrukt houden.
▶ Bedieningshandgreep (2) in de gewenste stand trekken of schuiven.
▶ Blokkeerknop (1) loslaten.
▶ Bedieningshandgreep (2) iets verschuiven tot deze vastklikt.
8.3 Beugelhandgreep afstellen
De beugelhandgreep kan, afhankelijk van de lichaamslengte van de gebruiker, in verschillende standen worden ingesteld.
▶ Motorzeis uitschakelen en activeringssleutel lostrekken.
- Beugelhandgreep (2) in de gewenste stand kantelen.
▶ Stergreepmoer (1) vastdraaien.
8.4 Motorzeis ombouwen tot kan- tensnijder
▶ Motorzeis uitschakelen en activeringssleutel lostrekken.


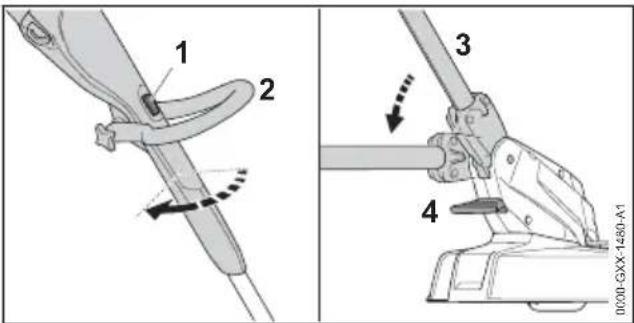

1 2 3 4 0000-GXX-1480-A1▶ Blokkeerknop (1) indrukken en ingedrukt houden.
- Bedieningshandgreep (2) 90° verdraaien tot deze vastklikt.
▶ Blokkeerknop (1) loslaten.
- Ontgrendeling (4) indrukken en ingedrukt houden.
- Steel/maaiboom (2) in de vlakste stand drukken tot deze vastklikt.
▶ Ontgrendeling (4) loslaten.
▶ Afstandhouder (5) geheel uitklappen.
9 Activeringssleutel aanbren-gen en lostrekken
9.1 Activeringssleutel aanbrengen


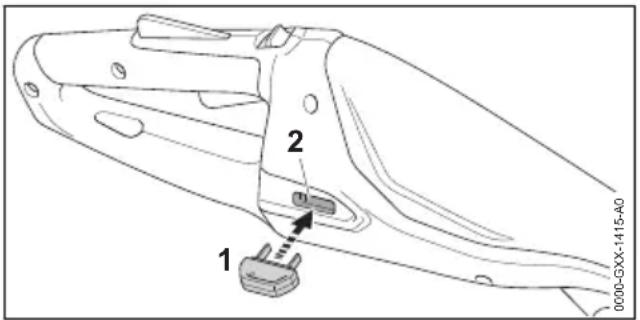

1 2 0000-GXX-1415-A0- Activeringssleutel (1) in het sleutelcontact (2) steken.
9.2 Activeringssleutel lostrekken
▶ Motorzeis op een vlakke ondergrond plaatsen.
▶ Activeringssleutel lostrekken.
- De activeringssleutel buiten het bereik van kinderen opslaan.
10 Motorzeis inschakelen en uitschakelen
10.1 Motorzeis inschakelen
▶ Motorzeis met één hand op de bedienings-handgreep zo vasthouden dat de duim om de bedieningshandgreep valt.
▶ Motorzeis met de andere hand op de beugelhandgreep zo vasthouden dat de duim om de beugelhandgreep valt.


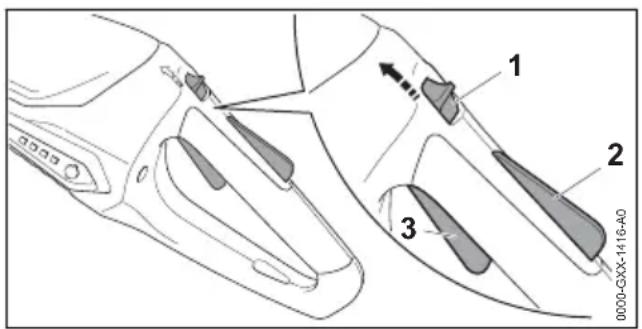

1 2 3 0000-GXX-1416-A0▶ Deblokkeringsschuif (1) met de duim in de richting van de beugelhandgreep schuiven en vasthouden.
- Schakelhendelblokkering (2) met de hand indrukken en ingedrukt houden.
De deblokkeringsschuif (1) kan worden losgelaten.
- Schakelhendel (3) met de wijsvinger indrukken en ingedrukt houden.
Het toerental van de motorzeis loopt op en het snijgarnituur gaat draaien.
10.2 Motorzeis uitschakelen
- Schakelhendel en schakelhendelblokkering loslaten.
- Wachten tot het snijgarnituur niet meer draait.
▶ Als het snijgarnituur blijft draaien: de active-ringssleutel lostrekken en contact opnemen met een STIHL dealer.
De motorzeis is defect.
11 Motorzeis controleren
11.1 Bedieningselementen controle- ren
Deblokkeringsschuif, schakelhendelblokkering en schakelhendel
▶ Activeringssleutel lostrekken.
▶ Probeer de schakelhendel in te drukken, zonder de deblokkeringsschuif en de schakelhendelblokkering in te drukken.
- Als de schakelhendel kan worden ingedrukt: de motorzeis niet gebruiken en contact opne- men met een STIHL dealer.
De deblokkeringsschuif of de schakelhendelblokkering zijn defect.
- Deblokkeringschuif met de duim in de richting van de beugelhandgreep schuiven en vasthouden.
- Schakelhendelblokkering indrukken en ingedrukt houden.
▶ Schakelhendel indrukken.
- Schakelhendel, schakelhendelblokkering en deblokkeringsschuif loslaten.
- Als de schakelhendel, de schakelhendelblokkering of de deblokkeringsschuif moeilijk bewegen of niet terugkeren in de uitgangsstand: motorzeis niet gebruiken en contact opnemen met een STIHL dealer.
De schakelhendel, de schakelhendelblokke- ring of de deblokkeringsschuif is defect.
Motorzeis inschakelen
▶ Activeringssleutel aanbrengen.
- Deblokkeringschuif met de duim in de richting van de beugelhandgreep schuiven en vasthouden.
- Schakelhendelblokkering indrukken en ingedrukt houden.
- Schakelhendel indrukken en ingedrukt houden.
Het snijgarnituur draait.
- Als 3 leds rood knipperen: de activeringssleutel lostrekken en contact opnemen met een STIHL dealer.
In de motorzeis zit een storing.
Nederlands 12 Met de motorzeis werken
▶ Schakelhendel loslaten.
Het snijgarnituur draait nog even door.
- Als het snijgarnituur blijft draaien: de active-ringssleutel lostrekken en contact opnemen met een STIHL dealer.
De motorzeis is defect.
11.2 Snijgarnituur controleren
▶ Motorzeis uitschakelen en activeringssleutel lostrekken.


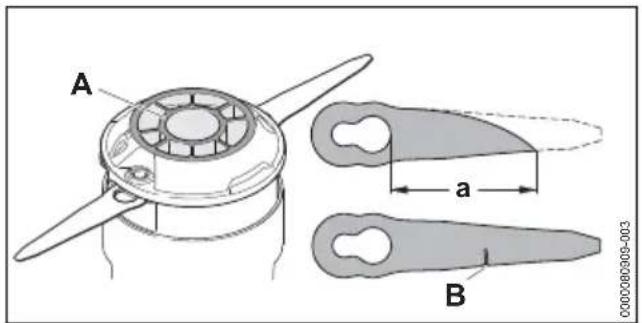

A a B 0000808005-003- Als de slijtagemarkering (A) onder op de maai-kop PolyCut 2-2 zichtbaar is: motorzeis niet gebruiken en de maaikop PolyCut 2-2 door een STIHL dealer laten vervangen.
▶ Als de afstand tussen de grote boring van het mes en de punt van het mes kleiner is dan a = 45 mm: beide messen vervangen.
▶ Als een mes (B) is beschadigd: beide messen vervangen.
11.3 Ingebouwde accu controleren
▶ Druktoets indrukken.
De leds branden of knipperen.
- Als de leds niet branden of knipperen: motorzeis niet gebruiken en contact opnemen met een STIHL dealer.
In de ingebouwde accu zit een storing.
12 Met de motorzeis werken
12.1 Motorzeis vasthouden en geleiden

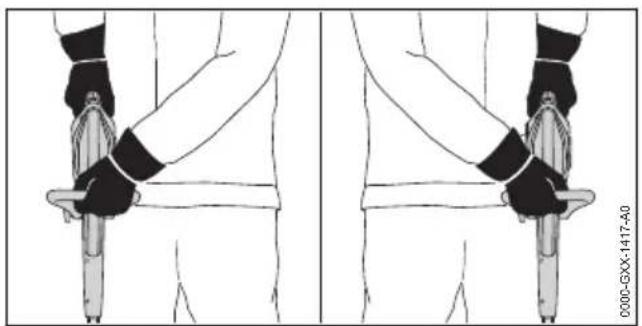

▶ Motorzeis met één hand op de bedieningshandgreep zo vasthouden dat de duim om de bedieningshandgreep valt.
▶ Motorzeis met de andere hand op de beugelhandgreep zo vasthouden dat de duim om de beugelhandgreep valt.
12.2 Kanten snijden
▶ Motorzeis ombouwen tot kantensnijder.
- Afstandhouder geheel uitklappen.

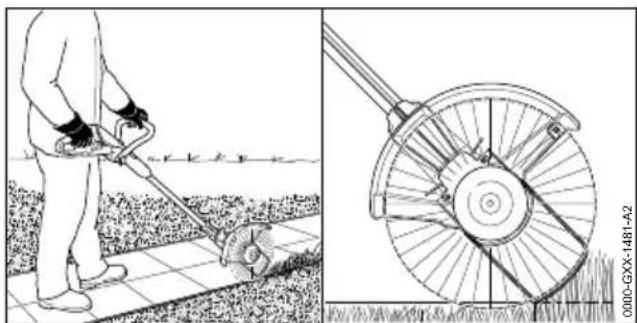

▶ De motorzeis langs de gazonrand geleiden. De afstandhouder bepaalt de afstand ten opzichte van de grond
12.3 Maaien

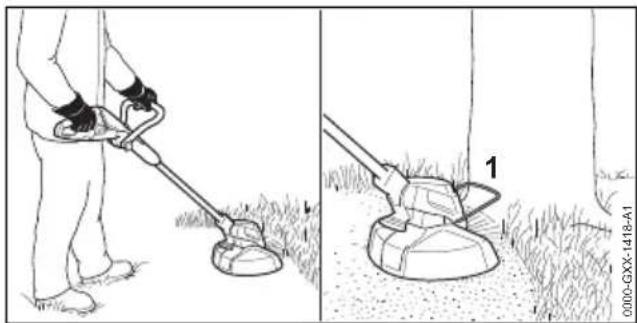

De afstand van het snijgarnituur ten opzichte van de grond bepaalt de maaihoogte.
- De motorzeis gelijkmatig heen en weer bewegen.
Langzaam en gecontroleerd in voorwaartse richting lopen. - Als met een afstandhouder (1) wordt gewerkt: afstandhouder (1) geheel uitklappen.
13 Na de werkzaamheden
13.1 Na de werkzaamheden
▶ Motorzeis uitschakelen en activeringssleutel lostrekken.
▶ Motorzeis reinigen.
▶ Beschermkap reinigen.
▶ Snijgarnituur reinigen.
14 Vervoeren
14.1 Motorzeis vervoeren
- Motorzeis uitschakelen en activeringssleutel lostrekken.
15 Opslaan Nederlands
- De steel/maaiboom op de kleinste lengte instellen.
Motorzeis dragen
▶ Motorzeis met één hand zo op de steel/maai-boom dragen, dat het snijgarnituur naar ach- teren is gericht en de motorzeis in balans is.
Motorzeis in een voertuig vervoeren
▶ De motorzeis zo borgen dat deze niet kan kantelen en verschuiven.
- Als de motorzeis wordt verpakt: de motorzeis zo verpakken dat aan de volgende voorwaarden wordt voldaan:
- De verpakking of de transportcontainer zijn niet elektrisch geleidend.
- De motorzeis kan in de verpakking of in de transportcontainer niet verschuiven.
- De verpakking of de transportcontainer is zo geborgd dat de verpakking of de transport-container niet kan schuiven
Door de ingebouwde accu valt de motorzeis onder de eisen die worden gesteld aan het transport van gevaarlijke goederen. De motorzeis is als UN 3481 (lithium-ionen-accu's in uitrustingen) geclassificeerd en werd conform het UN handboek Prüfungen und Kriterien Teil III (Tests en criteria deel III), sub 38.3, gecontroleerd/getest.
De transportvoorschriften staan vermeld op www.stihl.com/safety-data-sheets.
15 Opslaan
15.1 Motorzeis opslaan
STIHL adviseert, de motorzeis in een laadtoe-stand tussen 40% en 60% (2 groen brandende leds) op te slaan.
▶ Motorzeis uitschakelen en activeringssleutel lostrekken.
▶ Maaidraden uitbouwen.
▶ De motorzeis zo opslaan dat aan de volgende voorwaarden wordt voldaan:
- De motorzeis bevindt zich buiten het bereik van kinderen.
- De motorzeis is schoon en droog.
- De motorzeis bevindt zich in een gesloten ruimte.
- De motorzeis is losgekoppeld van de laad-kabel.
- De motorzeis staat bloot aan temperaturen tussen de 0°C en + 50°C.
15.2 Messen bewaren

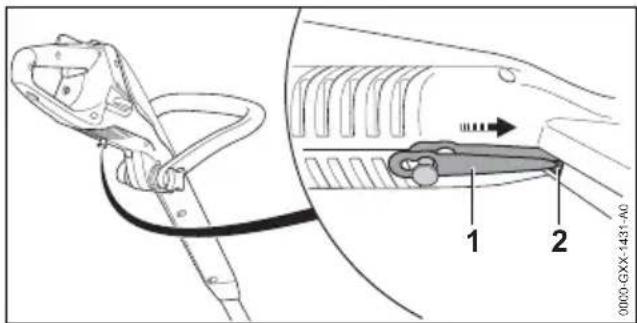

Tot zo'n 6 messen kunnen direct op de motor-zeis worden bewaard.
- Mes (1) aan de onderzijde van de motorzeis vasthaken.
▶ De punt van het mes (1) in de opening (2) van de motorzeis schuiven.
▶ Het volgende mes hierover haken.
15.3 Laadkabel opslaan
-
De netsteker uit de contactdoos trekken.
▶ De laadkabel zo opslaan dat aan de volgende voorwaarden wordt voldaan: -
De laadkabel bevindt zich buiten het bereik van kinderen.
- De laadkabel is schoon en droog.
- De laadkabel bevindt zich in een gesloten ruimte.
- De laadkabel is losgekoppeld van de motorzeis.
- De laadkabel staat bloot aan temperaturen tussen de 0 °C en + 40 °C.
16 Reinigen
16.1 Motorzeis reinigen
- Motorzeis uitschakelen en activeringssleutel lostrekken.
▶ Motorzeis met een vochtige doek reinigen.
▶ De ventilatiesleuven met een kwast reinigen.
16.2 Beschermkap en snijgarnituur reinigen
▶ Motorzeis uitschakelen en activeringssleutel lostrekken.
- Beschermkap en snijgarnituur met een vochtige doek of een zachte borstel reinigen.
16.3 Laadkabel schoonmaken
- De netsteker uit de contactdoos trekken.
▶ Laadsteker uit de laadbus trekken.
▶ Laadkabel met een vochtige doek schoonma- ken.
17 Onderhoud en reparatie
17.1 Onderhoudsintervallen
Onderhoudsintervallen zijn afhankelijk van de omgevings- en werkomstandigheden.
STIHL adviseert de volgende onderhoudsintervallen:
Jaarlijks
▶ Motorzeis door een STIHL dealer laten controleren.
17.2 Motorzeis onderhouden en repareren
De gebruiker kan de motorzeis niet zelf onderhouden en repareren.
- Als er onderhoudswerkzaamheden aan de motorzeis moeten worden uitgevoerd, of als
deze defect of beschadigd is: contact opne- men met de STIHL dealer.
17.3 Laadkabel onderhouden en repareren
De laadkabel hoeft niet te worden onderhouden en kan niet worden gerepareerd.
- Als de laadkabel defect of beschadigd is: laad-kabel vervangen.
18 Storingen opheffen
18.1 Storingen in de motorzeis of de laadkabel opheffen
| Storing Leds op de motorzeis | Oorzaak Oplossing | |
| De motorzeis start niet bij het inschakelen. | 1 led knippert groen. | De laadtoestand van de motorzeis is te laag. |
| 3 leds branden rood. | De motorzeis is te warm. | |
| 3 leds knippe-ren rood. | Er is sprake van een elektrische storing. | |
| De motorzeis is voch-tig. | De motorzeis laten drogen. | |
| De motorzeis schakelt tijdens het gebruik uit. | 3 leds branden rood. | De motorzeis is te warm. |
| Er is sprake van een elektrische storing. | Motorzeis uitschakelen en na 5 seconden opnieuw inschakelen. | |
| De werktijd van de motorzeis is te kort. | De motorzeis is niet volledig geladen. | Motorzeis volledig laden. |
| De levensduur van de motorzeis is oversch-reden. | Motorzeis vervangen. | |
| De motorzeis wordt niet opge-laden. | 3 leds branden rood. | De motorzeis is te warm. |
| In de motorzeis of in de laadkabel zit een storing. | Activeingssleutel lostrekken.Motorzeis laten afkoelen. | |
| Activeingssleutel lostrekken.Contact opnemen met een STIHL dealer. |
- Gewicht zonder snijgarnituur en beschermkap: 2,3 kg
- Lengte: 1100 mm tot 1310 mm
– Accutechnologie: lithium-ionen - Spanning: 18 V
– Capaciteit in Ah: zie typeplaatje - Aantal ampère-uren in Wh: zie typeplaatje
- Toelaatbaar temperatuurbereik voor gebruik en opslag: - 0 °C tot + 50 °C
Als bij hogere temperaturen dan + 30 °C met de motorzeis wordt gewerkt, kan de looptijd van de accu zijn verkort en het vermogen van de motorzeis zijn afgenomen.
De werktijd staat onder www.stihl.com/battery-life weergegeven.
19.2 Laadkabel STIHL LK 45
– Netspanning: 100-240 V, 50-60 Hz
– Nominaal vermogen: 14,6 W
– Laadstroom: 0,65 A
- Toelaatbaar temperatuurbereik voor gebruik en opslag: 0 °C tot + 40 °C
De laadtijden zijn onder www.stihl.com/charging-times weergegeven.
19.3 Geluids- en trillingswaarden
De K-waarde voor het geluiddrukniveau bedraagt 2 dB(A). De K-waarde voor het geluidvermo-gensniveau bedraagt 2 dB(A). De K-waarde voor de trillingswaarden bedraagt 2 m/s ^2 .
STIHL adviseert een gehoorbeschermer te dragen.
STIHL FSA 45 met maaikop PolyCut 2-2 met maaidraden "rond, stil" met diameter 1,6 mm
- Geluiddrukniveau L pA gemeten volgens
EN 50636-2-91: 80 dB(A)
– Geluidvermogensniveau LwA gemeten volgens EN 50636-2-91: 94 dB(A)
STIHL FSA 45 met maaikop PolyCut 2-2 met messen
- Geluiddrukniveau L _pA gemeten volgens EN 50636-2-91: 77 dB(A)
- Geluidvermogensniveau L_wA gemeten volgens EN 50636-2-91: 87 dB(A)
- Trillingswaarde a_hv gemeten volgens EN 50636-2-91:
• Bedieningshandgreep: 4,9 m/s ^2 - Beugelhandgreep: 1,7 ~m / s^2
De gegeven trillingswaarden zijn volgens een genormeerde testprocedure gemeten en kunnen worden geraadpleegd voor de vergelijking van elektrische apparaten. De werkelijk optredende trillingswaarden kunnen afwijken van de vermelde gegevens, afhankelijk van het gebruik. De opgegeven trillingswaarden kunnen worden gebruikt voor een eerste inschatting van de trillingsbelasting. De werkelijke trillingsbelasting moet worden geschat. Hierbij kan ook rekening worden gehouden met de tijden waarin het elektrische apparaat is uitgeschakeld en die waarin dit weliswaar is ingeschakeld, maar zonder belasting draait.
Informatie m.b.t. de arbo-wetgeving voor wat betreft trillingen 2002/44/EG staat onder www.stihl.com/vib weergegeven.
19.4 REACH
REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicaliën.
Informatie met betrekking tot het voldoen aan het REACH-voorschrift is onder www.stihl.com/reach weergegeven.
20 Combinaties van snijgarnituren en beschermkappen
20.1 Motorzeis STIHL FSA 45
De volgende maaikoppen mogen samen met de beschermkap voor maaikoppen worden gemonteerd:
- Maaikop PolyCut 2-2 met maaidraden "rond, stil"met een diameter van 1,6 mm
– Maaikop PolyCut 2-2 met messen
Als er een maaikop PolyCut 2-2 met maaidraad wordt gebruikt kan de looptijd van de accu korter zijn.
De gebruiker kan een maaikop niet zelf monte- ren.
- De maaikop door een STIHL dealer laten monteren.
21 Onderdelen en toebehoren
21.1 Onderdelen en toebehoren
STIHL Deze symbolen kenmerken de originele STIHL onderdelen en het originele STIHL toebehoren.
STIHL adviseert alleen originele STIHL onderdelen en origineel STIHL toebehoren te gebruiken.
Reserveonderdelen en toebehoren van andere fabrikanten kunnen door STIHL wat betreft betrouwbaarheid, veiligheid en geschiktheid ondanks continue marktobservatie niet worden beoordeeld en STIHL kan ook niet borg staan voor het gebruik ervan.
Originele STIHL onderdelen en origineel STIHL toebehoren zijn leverbaar via de STIHL dealer.
22 Milieuverantwoord afvoeren
22.1 Motorzeis en laadkabel milieu-vriendelijk afvoeren
Informatie over de afvoer is verkrijgbaar bij de gemeente of bij een STIHL dealer.
Een onjuiste afvoer kan schadelijk zijn voor de gezondheid en voor het milieu.
De motorzeis is voorzien van een ingebouwde accu, die apart moet worden afgevoerd.
- Motorzeis door een STIHL dealer milieuvriendelijk laten afvoeren.
De STIHL dealer voert de ingebouwde accu gescheiden van de motorzeis af. - De STIHL producten inclusief de verpakking volgens de plaatselijke voorschriften bij een geschikt verzamelpunt voor recycling inleveren.
▶ Niet bij het huisvuil afvoeren.
23 EU-conformiteitsverklaring
23.1 Motorzeis STIHL FSA 45
verklaart op eigen verantwoordelijkheid dat
– Constructie: accu-gazonmaaier/kantensnijder
- merk: STIHL
- Type: STIHL FSA 45
- serie-identificatie: 4512
voldoet aan de betreffende bepalingen van de richtlijnen 2011/65/EU, 2006/42/EG, 2014/30/EU en 2000/14/EG en in overeenstemming met de ten tijde van de productiedatum geldende versies van de volgende normen is ontwikkeld en geproduceerd: EN 55014-1, EN 55014-2, EN 60335-1 en EN 50636-2-91.
Toegepast conformiteitswaarderingsproces volgens richtlijn 2000/14/EG bijlage VI.
Aangewezen instantie: Intertek Deutschland GmbH (NB0905), Stangenstraße 1, 70771 Leinfelden-Echterdingen, Duitsland
- Gemeten geluidsvermogenniveau: 94 dB(A)
– Gewaarborgd geluidsniveau: 96 dB(A)
De technische documentatie wordt bij de productgoedkeuring van
ANDREAS STIHL AG & Co. KG bewaard.
Het productiejaar, het productieland en het machinenummer staan vermeld op de motorzeis.
Waiblingen, 15-7-2021
Dr. Jürgen Hoffmann, hoofd van de afdeling productgoedkeuring, -regelgeving
24 UKCA-conformiteitsverklaring
24.1 Motorzeis STIHL FSA 45
verklaart op eigen verantwoordelijkheid dat
- Constructie: accu-gazonmaaier/kantensnijder
- merk: STIHL
- Type: STIHL FSA 45
– serie-identificatie: 4512
voldoet aan de betreffende bepalingen van de Britse richtlijnen The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 en Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001 en in overeenstemming met de ten tijde van de productiedatum geldende versies van de volgende normen is ontwikkeld en geproduceerd:
EN 55014-1, EN 55014-2, EN 60335-1 en EN 50636-2-91.
Toegepast conformiteitsbeoordelingsproces volgens Britse richtlijn Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 9.
Aangewezen instantie: Intertek Testing & Certification Ltd (BN: 0359), Academy Place, 1 – 9 Brook Street, Brentwood Essex, CM14 5NQ, Verenigd Koninkrijk
– Gemeten geluidsvermogenniveau: 94 dB(A)
– Gewaarborgd geluidsniveau: 96 dB(A)
De technische documentatie wordt bij ANDREAS STIHL AG & Co. KG bewaard.
Het productiejaar, het productieland en het machinenummer staan vermeld op de motorzeis.
24 UKCA-conformiteitsverklaring Nederlands
Waiblingen, 15-7-2021
Dr. Jürgen Hoffmann, hoofd van de afdeling productgoedkeuring, -regelgeving
