GEBRUIKSAANWIJZING P 524EFI HUSQVARNA

NL Gebruiksaanwijzing 105-153

SL Navodila za uporabo 154-200

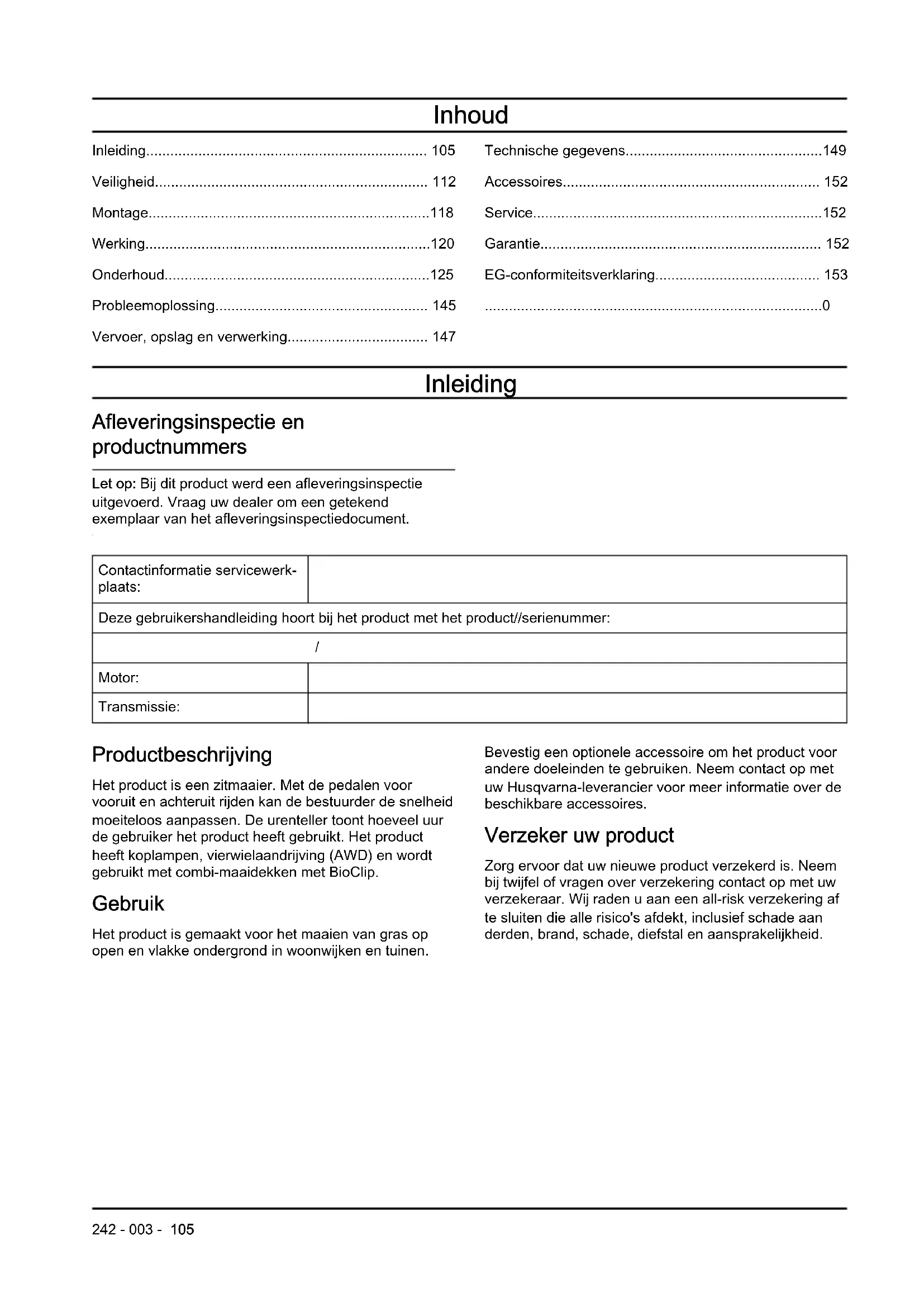

Inhalt

Inleiding	105
Veiligheid	112
Montage	118
Werking	120
Onderhoud	125
Probleemoplossing	145
Vervoer, opslag en verwerking	147

Technische gegevens	149
Accessoires	152
Service	152
Garantie	152
EG-conformiteitsverklaring	153
	0

Inleiding

Afleveringsinspectie en productnummers

Let op: Bij dit product werd een afleveringsinspectie uitgevoerd. Vraag uw dealer om een getekend exemplaar van het afleveringsinspectiedocument.

Contactinformatie servicewerkplaats:
Deze gebruikershandleiding hoort bij het product met het product//serienummer:
/
Motor:
Transmissie:

Productbeschrijving

Het product is een zitmaaier. Met de pedalen voor vooruit en achteruit rijden kan de bestuurder de snelheid moeiteloos aanpassen. De urenteller toont hoeveel uur de gebruiker het product heeft gebruikt. Het product heeft koplampen, vierwielaandrijving (AWD) en wordt gebruikt met combi-maaidekken met BioClip.

Gebruik

Het product is gemaakt voor het maaien van gras op open en vlakke ondergrond in woonwijken en tuinen.

Bevestig een optionele accessoire om het product voor andere doeleinden te gebruiken. Neem contact op met uw Husqvarna-leverancier voor meer informatie over de beschikbare accessoires.

Verzeker uw product

Zorg ervoor dat uw nieuwe product verzekerd is. Neem bij twijfel of vragen over verzekering contact op met uw verzekeraar. Wij raden u aan een all-risk verzekering af te sluiten die alle risico's afdekt, inclusief schade aan derden, brand, schade, diefstal en aansprakelijkheid.

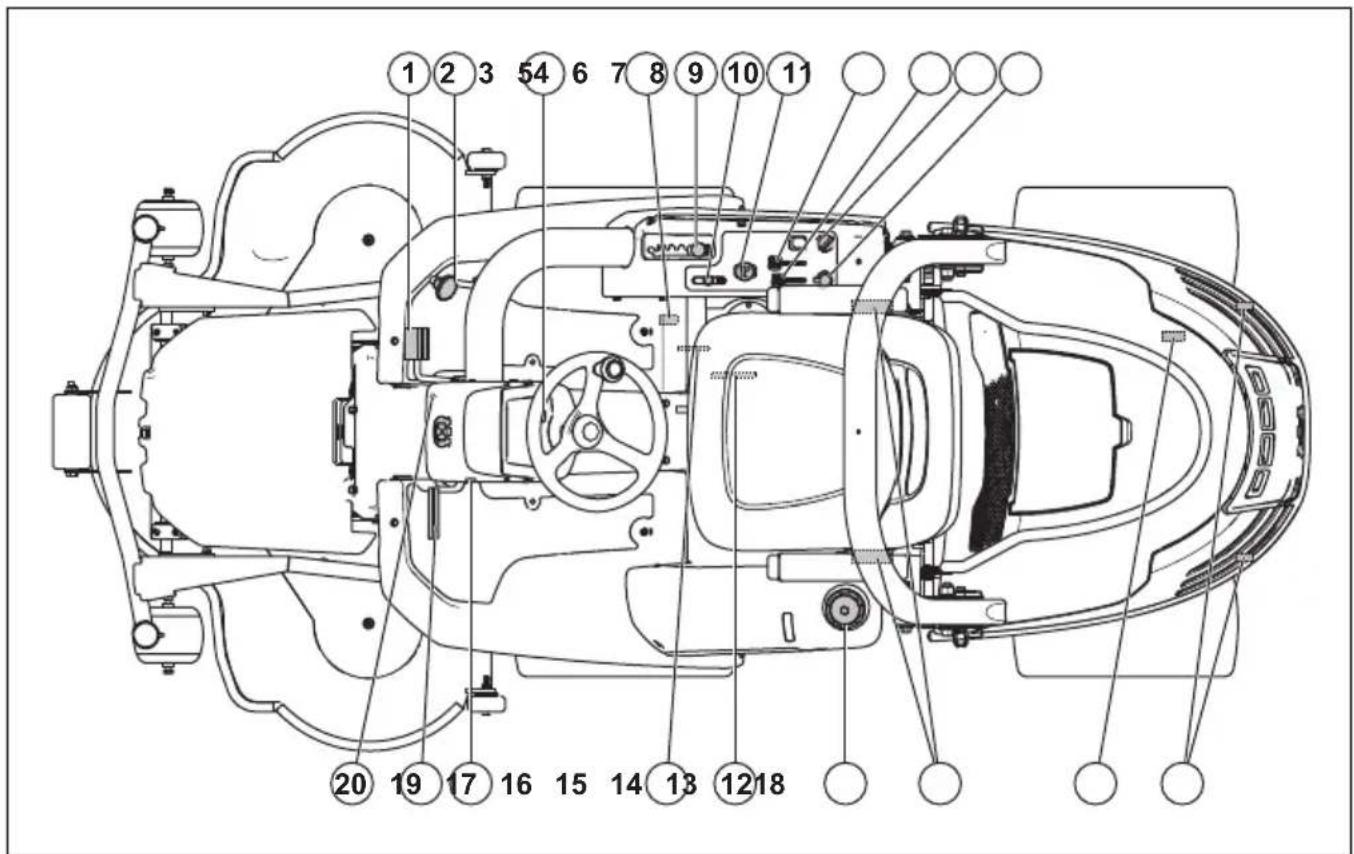

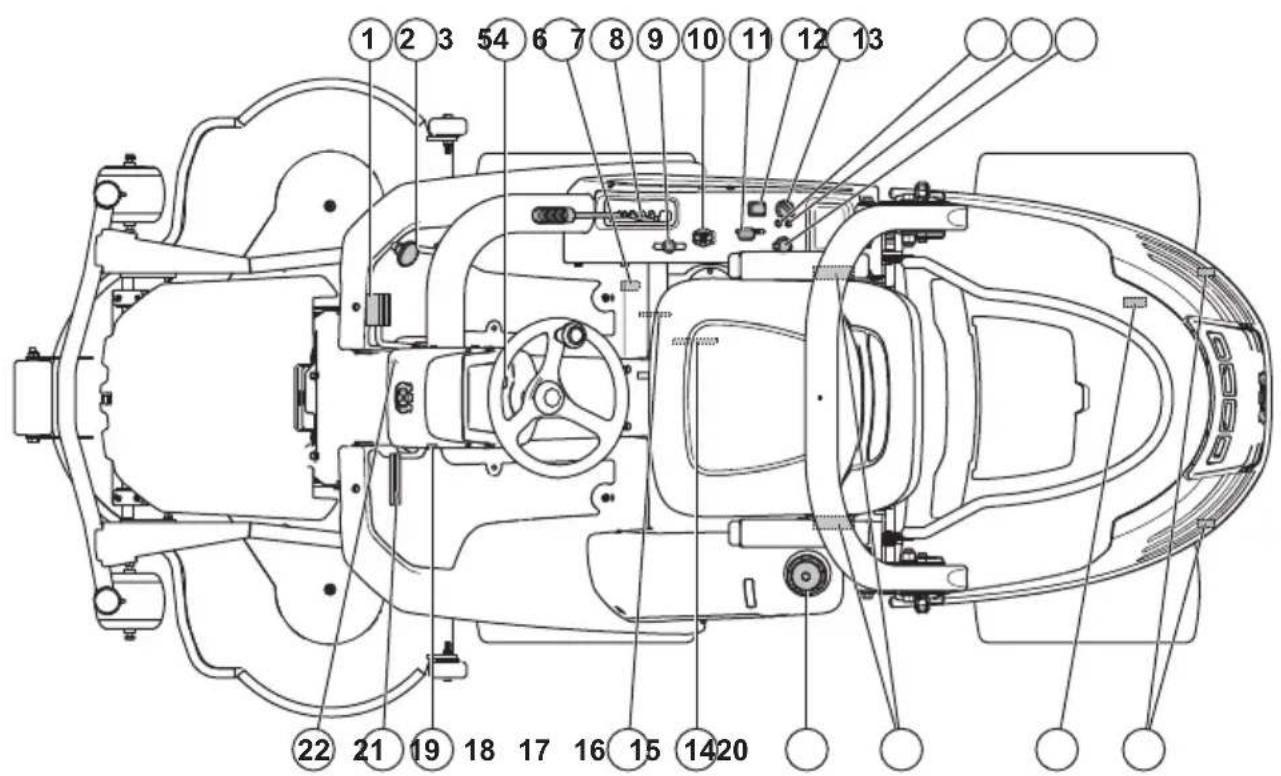

Productoverzicht P 524

1. Pedaal voor vooruitrijden
2. Pedaal voor achteruitrijden
3. Lichtschakelaar
4. Omloopklep voor het inschakelen of uitschakelen van de aandrijving op de vooras
5. Maaihoogtehendel
6. Hefhendel voor het maaidek
7. PTO-knop, starten en stoppen van het maaidek
8. Gashendel
9. Chokehendel

10. Ontstekingsvergrendeling

11. 12V-aansluiting

12. Kapvergrendeling
13. Omloopklep voor het inschakelen of uitschakelen van de aandrijving op de achteras
14. Veiligheidsgordel
15. Dop benzinetank

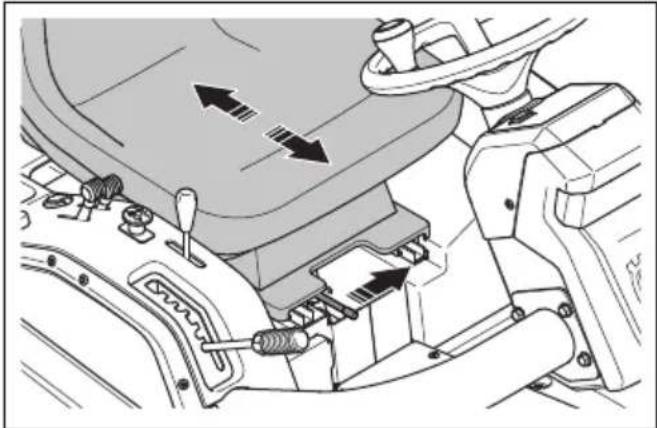

16. Stoelverstelling
17. Typeplaatje
18. Urenteller

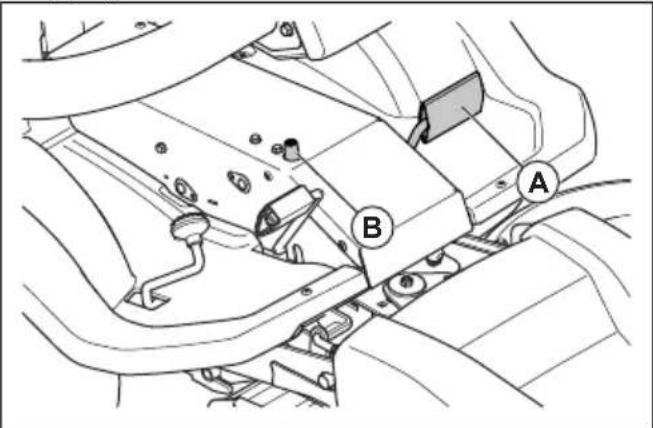

19. Parkeerrem
20. Vergrendelknop voor parkeerrem

1. Pedaal voor vooruitrijden
2. Pedaal voor achteruitrijden
3. Lichtschakelaar
4. Omloopklep voor het inschakelen of uitschakelen van de aandrijving op de vooras
5. Maaihoogtehendel
6. Hefhendel voor het maaidek
7. PTO-knop, starten en stoppen van het maaidek
8. Gashendel
9. Aan/uit-schakelaar voor het stroomcontact
10. Ontstekingsvergrendeling

11. Waarschuwingslampje voor lage oliedruk

12. Waarschuwingslampje voor motorstoring

13. 12V-aansluiting
14. Kapvergrendeling
15. Omloopklep voor het inschakelen of uitschakelen van de aandrijving op de achteras
16. Veiligheidsgordel
17. Dop benzinetank
18. Stoelverstelling
19. Typeplaatje
20. Urenteller
21. Parkeerrem
22. Vergrendelknop voor parkeerrem

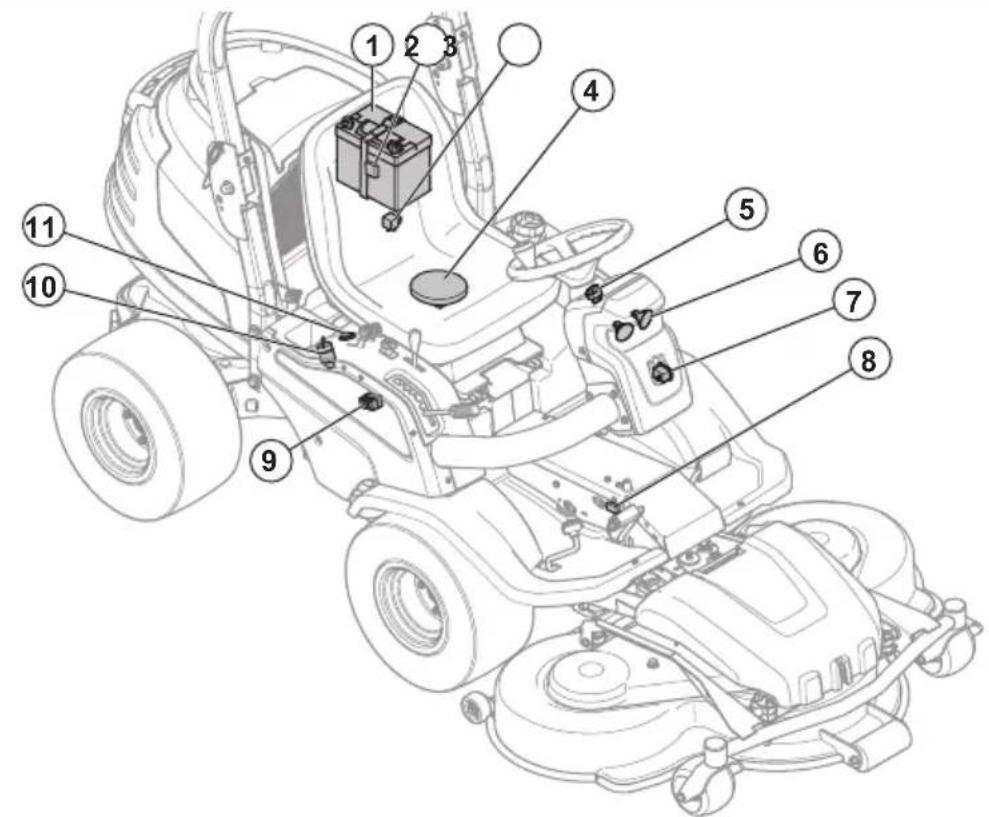

Overzicht van elektrisch systeem P 524

1. Accu
2. Hoofdzekering, 20 A
3. Relais
4. Veiligheidsschakelaar voor de stoel
5. Lichtschakelaar

6. Koplampen

7. Urenteller

8. Microschakelaar voor de hydrostatische transmissie
9. Zekeringhouder
10. Ontstekingsvergrendeling
11. 12V-aansluiting

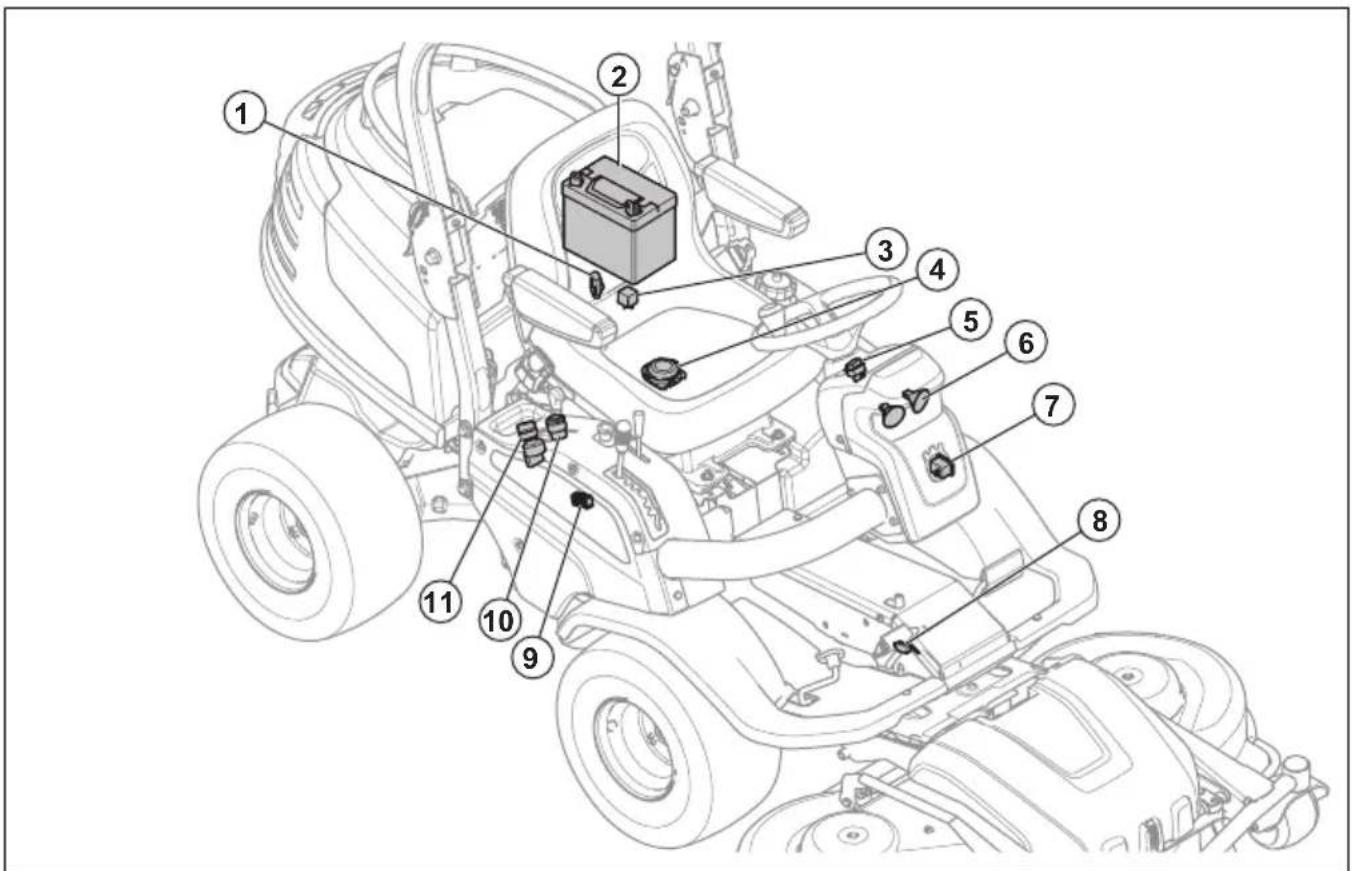

Overzicht van elektrisch systeem, P 524EFI

1. Hoofdzekering, 20 A
2. Accu
3. Relais
4. Veiligheidsschakelaar voor de stoel
5. Lichtschakelaar
6. Koplampen
7. Urenteller
8. Microschakelaar voor de hydrostatische transmissie
9. Zekeringhouder
10. Ontstekingsvergrendeling
11. 12V-aansluiting

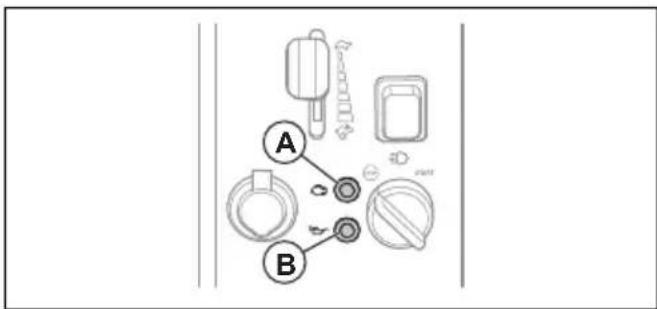

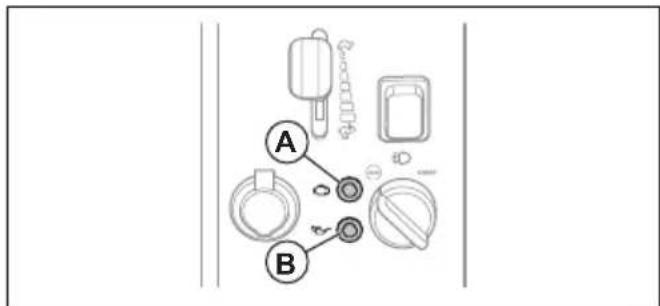

Waarschuwingslampjes op het bedieningspaneel, P 524EFI

De motor op model P 524EFI heeft een elektronisch brandstofinspuitsysteem. Twee lampjes op het bedieningspaneel tonen aan of er problemen zijn met de motor.

OPGELET: Als een lampje op het bedieningspaneel brandt, stopt u de motor en raadpleegt u Probleemoplossing op pagina 145.

• A: Storing van de motor
• B: Oliedruk laag

A B

Urenteller

De urenteller toont hoeveel uur de motor heeft gedraaid. De tijd van ingeschakeld contact zonder dat de motor draait, wordt niet geregistreerd. Het laatste cijfer toont de tienden van een uur (6 minuten).

Stroomcontact

De spanning van het stroomcontact is 12 V. Het stroomcontact is beveiligd met een zekering, zie Een zekering vervangen op pagina 132.

Zet het stroomcontact aan en uit met de aan/uitschakelaar op het bedieningspaneel.

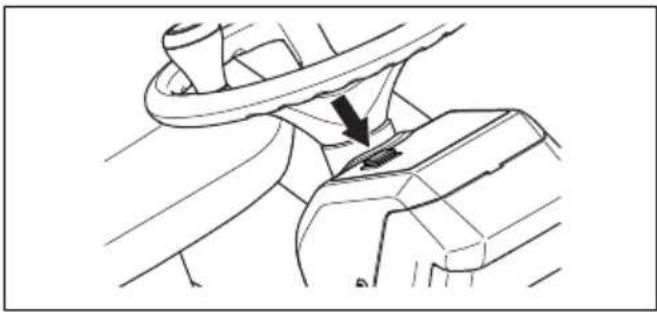

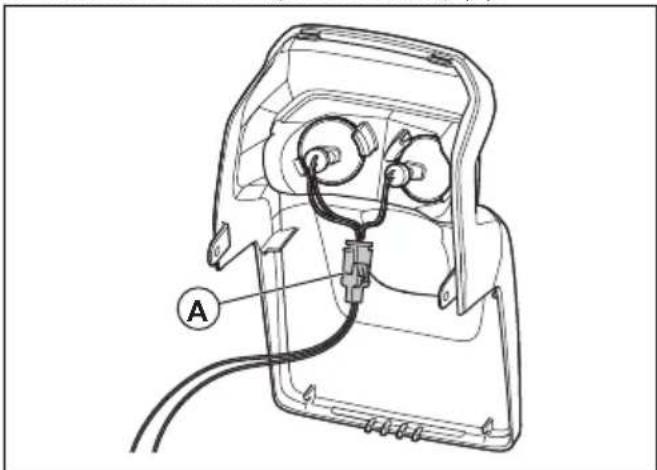

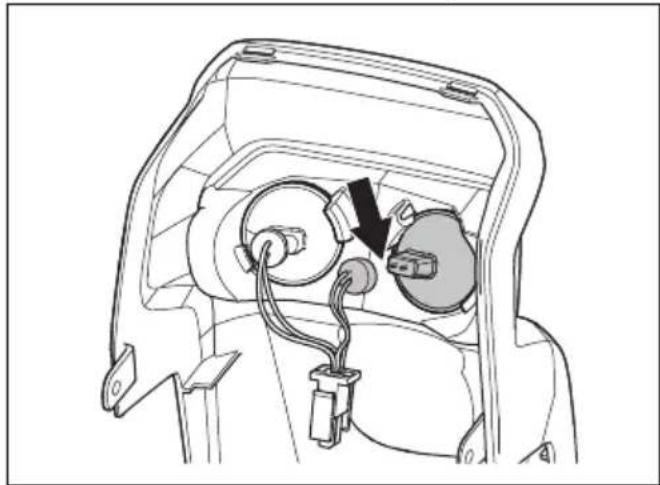

Koplampen

De schakelaar voor de koplampen bevindt zich op het stuurwielpaneel.

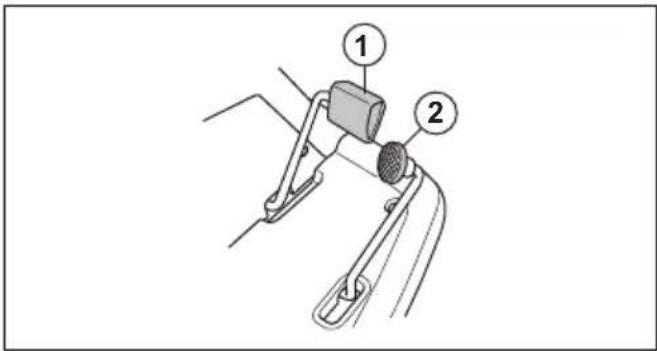

Pedalen voor vooruit- en achteruitrijden

Met deze twee pedalen is de snelheid geleidelijk regelbaar. Het linker pedaal (1) wordt gebruikt om vooruit te rijden, en het rechter pedaal (2) wordt gebruikt om achteruit te rijden. Het product remt wanneer de pedalen worden losgelaten.

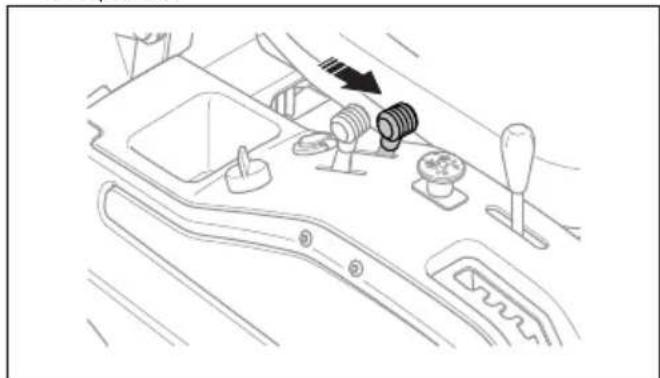

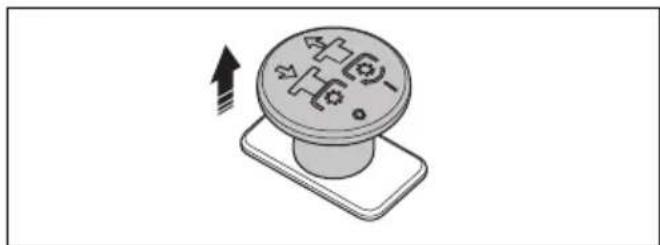

Met de PTO-knop start en stopt u het maaidek. De gebruiker moet in de stoel zitten om het maaidek te starten.

Trek de PTO-knop uit om de aandrijving op de messen van het maaidek in te schakelen.

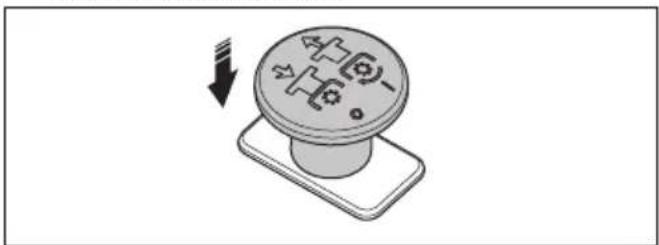

Druk de PTO-knop in om de aandrijving op de messen van het maaidek uit te schakelen.

Zie ook Het veiligheidscircuit controleren op pagina 115.

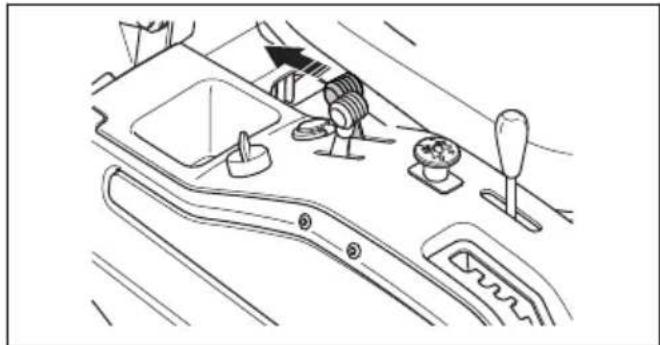

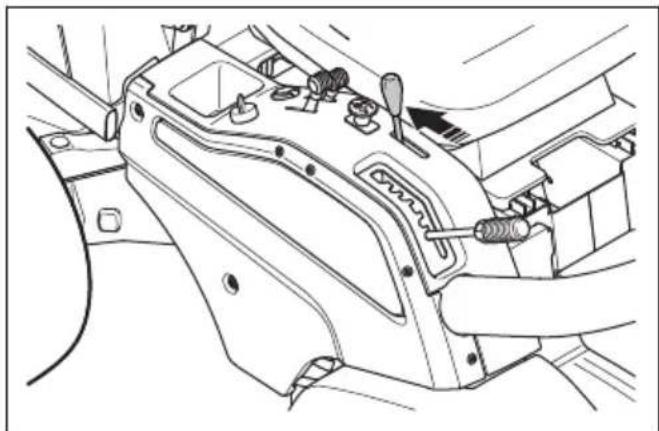

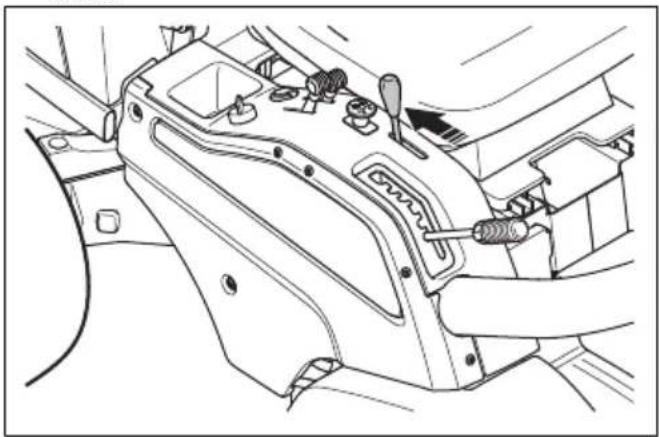

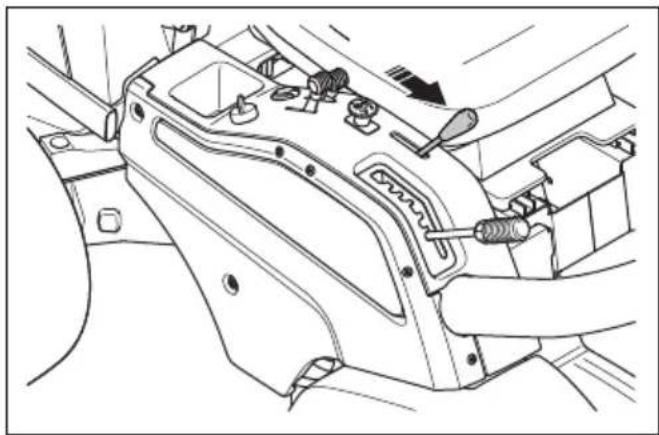

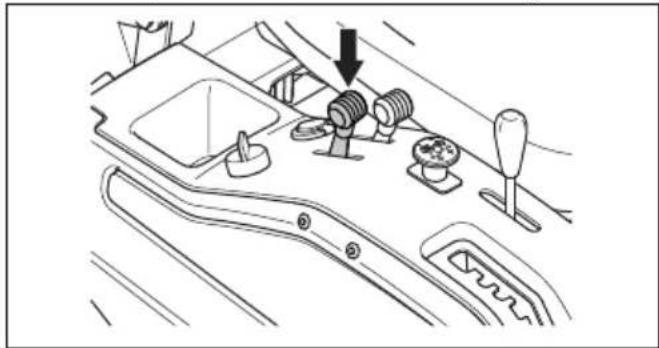

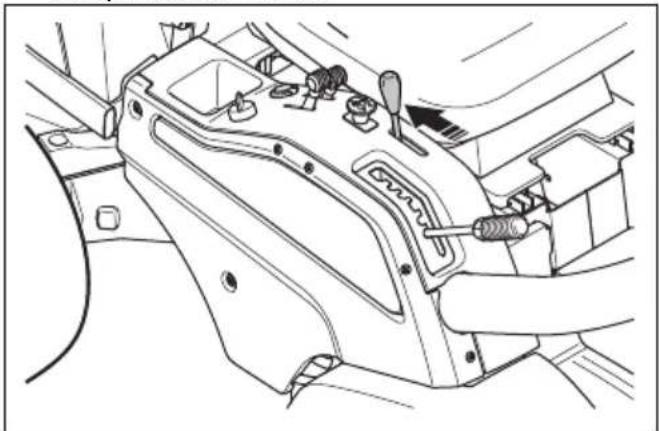

Hefhendel voor het maaidek

De hefhendel wordt gebruikt voor het heffen en neerlaten van het maaidek. Het product gebruikt hydraulische druk om het maaidek te heffen. Om de hefhendel te bedienen, start u de motor en drukt u de PTO-knop in.

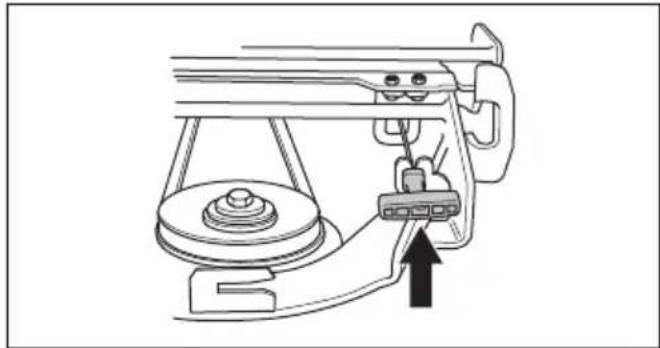

Wanneer u de hefhendel in de transportstand zet, gaat het maaidek omhoog en stoppen de messen in ongeveer 5 seconden.

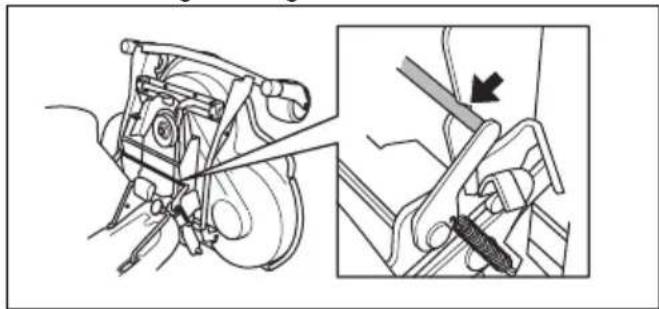

Wanneer u de hefhendel in de maaistand zet, wordt het maaidek neergelaten en beginnen de messen te draaien.

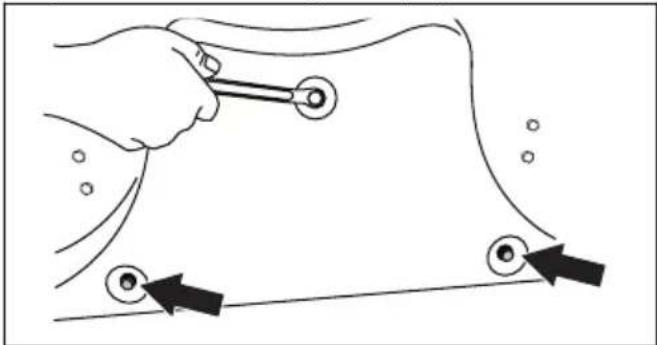

De maaidekken voor dit product zijn Combi-maaidekken met BioClip. BioClip maait het gras tot meststof. De Combi-maaidekken kunnen ook zonder BioClip worden gebruikt. Zonder BioClip wordt het gras naar achteren uitgeworpen.

Symbolen op het product

WAARSCHUWING: Onzorgvuldig of onjuist gebruik kan leiden tot ernstig letsel of overlijden van de gebruiker of anderen.

Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt.

Draaiende messen. Houd lichaamsdelen uit de buurt van de kap wanneer de motor draait.

Waarschuwing: draaiende delen. Houd lichaamsdelen uit de buurt.

Warm oppervlak.

Niet aanraken.

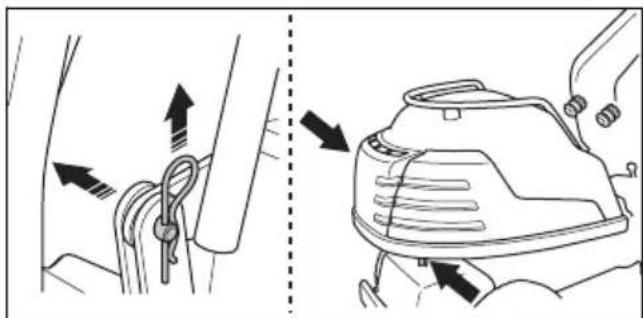

Trek aan de klem om de motorkap te verwijderen.

Gebruik het product nooit als personen, met name kinderen en/of huisdieren, zich in de directe omgeving bevinden.

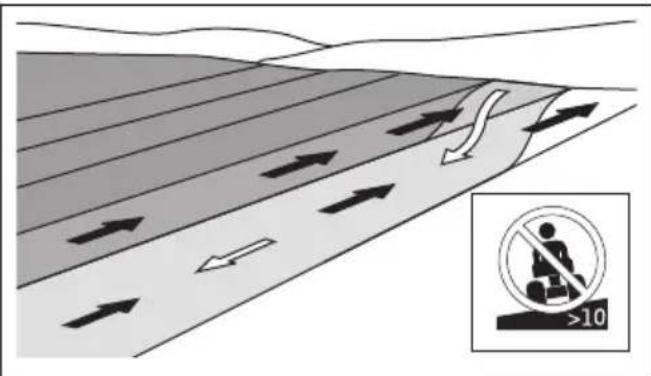

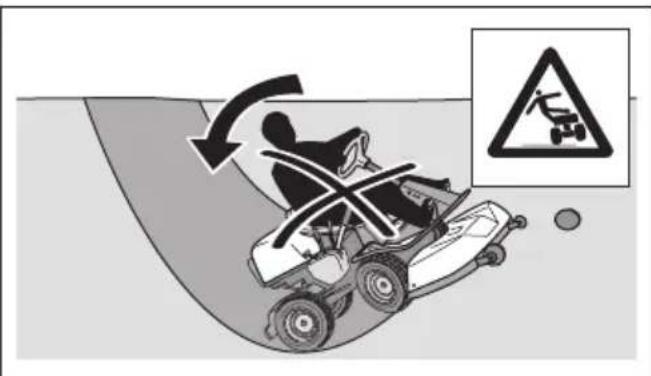

Maai nooit gras dwars over een helling. Maai geen gras op een helling van meer dan 10°. Zie Gras maaien op hellingen op pagina 116.

Laat nooit passagiers meerijden op het product of bijbehorende uitrusting.

Bedien het product zeer langzaam als er geen maaidek is aangebracht.

Laat het product op volle snelheid werken wanneer een maaidek is aangebracht.

Vooruit rijden.

Neutraalstand.

Achteruit rijden.

Dit product voldoet aan de geldende EG- richtlijnen.

Geluidsemissie naar de omgeving volgens de EG-richtlijn. De emissie van het product staat vermeld in het hoofdstuk "Technische gegevens" en op het label.

Gebruik altijd goedgekeurde gehoorbescherming.

Choke (P 524).

Stop de motor.

Start de motor.

Waarschuwingslampje voor motorstoring (P 524EFI).

Waarschuwingslampje voor lage oliedruk (P 524EFI).

Motortoerental – snel.

Motortoerental – langzaam.

Onderhoudsstand van het maaidek.

Werkstand van het maaidek.

Maaihoogte.

Onderhoudsstand.

De messen zijn ingeschakeld.

De messen zijn uitgeschakeld.

Oliepeil.

Zet de motor uit en verwijder de bougie voordat u reparaties of onderhoud uitvoert.

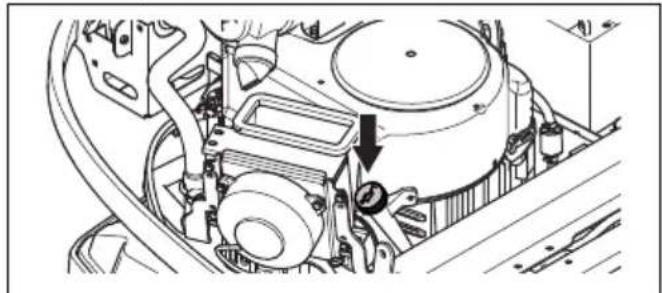

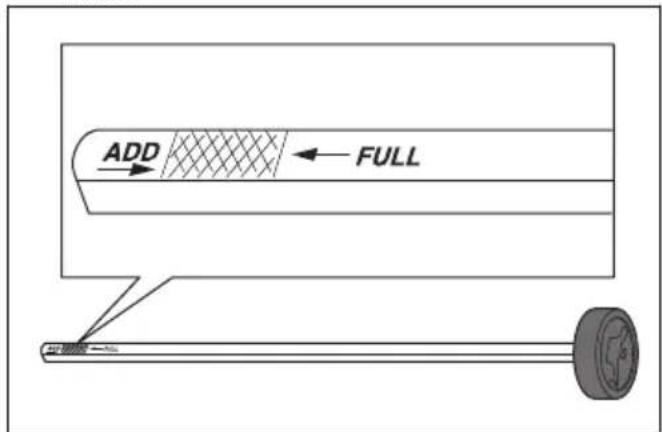

Controleer het motoroliepeil.

Controleer het motoroliepeil.

Parkeerrem.

Druk de PTO-knop in.

Gebruik de veiligheidsgordel niet als het kantelbeveiligings- systeem is uitgeschakeld.

Gebruik altijd de veiligheidsgordel wanneer het kantelbeveiligingssysteem is ingeschakeld.

Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor een aantal commerciële markten.

Productaansprakelijkheid

Zoals uiteengezet in de wet voor productaansprakelijkheid zijn wij niet aansprakelijk voor schade die door ons product wordt veroorzaakt, indien:

• het product niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.
• het product een accessoire bevat die niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.
• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd.

OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd.

Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

WAARSCHUWING: Dit product kan handen en voeten afsnijden en objecten wegslingeren. Ernstig letsel of de dood

kunnen het gevolg zijn als u de veiligheidsvoorschriften negeert.

WAARSCHUWING: Gebruik een product niet langer als de snijuitrusting beschadigd is. Beschadigde snijuitrusting kan objecten wegslingeren en als gevolg daarvan ernstig of dodelijk letsel veroorzaken. Vervang beschadigde messen onmiddellijk.

WAARSCHUWING: Dit product produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat alvorens dit product te gaan gebruiken.

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Wees altijd voorzichtig en gebruik uw gezond verstand. Vermijd situaties die uw capaciteiten te boven gaan. Als u na het lezen van de gebruikershandleiding niet precies weet hoe u het product moet bedien, vraag dan advies aan deskundige voordat u verder gaat.
• Voordat u het product gaat gebruiken, moet u de gebruikershandleiding en de instructies op het product lezen en begrijpen.
• Zorg dat u weet hoe u het product en de bedieningselementen veilig gebruikt en hoe u het product snel kunt stoppen.
• Zorg ook dat u weet wat de veiligheidspictogrammen betekenen.
• Houd het product schoon zodat plaatjes en stickers leesbaar blijven.
• Denk erom dat de bediener of gebruiker verantwoordelijk is voor ongelukken of beschadigingen aan eigendommen.

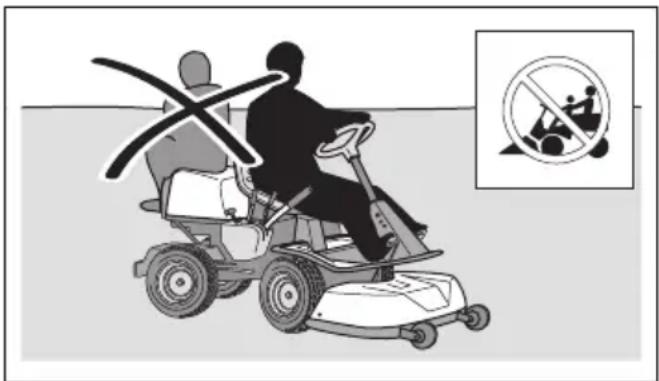

• Vervoer geen passagiers. Het product mag maar door één persoon worden gebruikt.

• Laat het product niet onbeheerd staan terwijl de motor draait. Alvorens het product onbeheerd te laten dient u altijd de messen te stoppen, de parkeerrem in te schakelen, de motor uit te schakelen en de contactsleutel te verwijderen.
• Gebruik het product alleen bij daglicht of onder goed verlichte omstandigheden. Houd het product op een veilige afstand van gaten en andere onregelmatigheden in de grond. Kijk uit voor andere mogelijke risico's.
• Gebruik het product nooit bij slecht weer, zoals mist, regen, op vochtige of natte plekken, bij krachtige wind, strenge kou, bij onweer, enz.
• Markeer stenen en andere vaste objecten om botsingen te voorkomen.

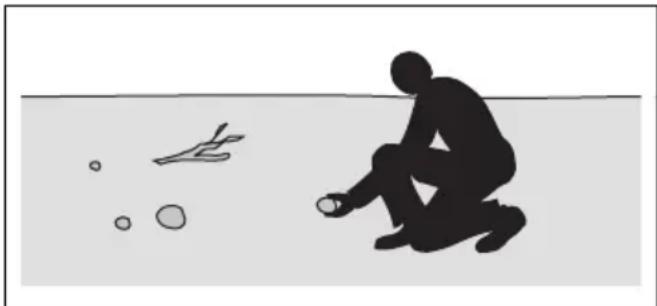

• Verwijder stenen, speelgoed, draden, enz. uit het werkgebied, omdat deze anders door de messen kunnen worden weggeslingerd.

• Laat kinderen of andere personen die niet geschikt zijn om het product te gebruiken, geen werkzaamheden met of aan het product verrichten. De minimumleeftijd van de gebruiker kan zijn vastgelegd in plaatselijke voorschriften.
• Zorg dat er zich niemand in de buurt van het product bevindt wanneer u de motor start, de aandrijving inschakelt of met het product gaat rijden.
• Houd een oogje op het verkeer als u maait nabij een weg of wanneer u een weg oversteekt.
• Gebruik het product nooit wanneer u vermoeid bent, alcohol of drugs hebt gebruikt, of als u medicijnen gebruikt die uw gezichtsvermogen, beoordelingsvermogen of coördinatie kunnen beïnvloeden.
• Parkeer het product altijd op een vlakke ondergrond met de motor uitgeschakeld.

Veiligheidsinstructies met betrekking tot kinderen

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Er kunnen zich ernstige ongevallen voordoen als u niet goed oplet terwijl er zich kinderen in de nabijheid van het product bevinden. Kinderen kunnen worden aangetrokken tot het product en het maaien. Het is heel goed mogelijk dat kinderen niet langer zijn waar u ze het laatst zag.
• Houd kinderen uit de buurt van het gebied dat moet worden gemaaid. Zorg ervoor dat de kinderen onder toezicht van een volwassene staan.
• Let goed op en schakel het product uit als er kinderen in het werkgebied komen. Wees vooral voorzichtig bij bochten, bosjes, bomen of andere objecten die uw zicht kunnen belemmeren.
• Kijk achterom en ook naar beneden, voordat u begint met achteruit rijden en tijdens het achteruit rijden, om te verifiëren of er zich geen kleine kinderen in de buurt van het product bevinden.

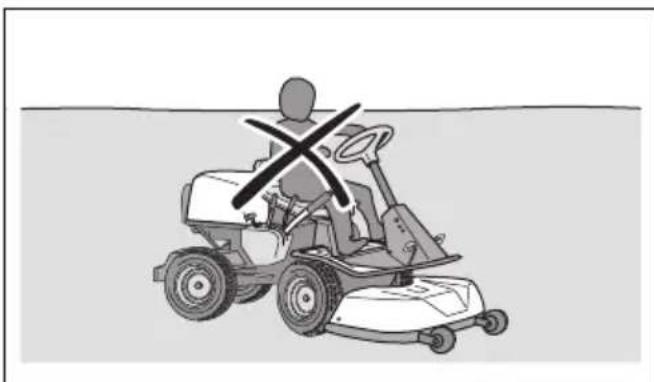

• Laat geen kinderen op het product meerijden. Ze kunnen eraf vallen en ernstig gewond raken of kunnen het veilig gebruik van het product hinderen.
• Laat het product niet door kinderen bedienen.

Veiligheidsinstructies voor bediening

WAARSCHUWING: Raak nooit de motor of uitlaat aan tijdens of direct na gebruik. De motor en het uitlaatsysteem worden zeer heet tijdens het gebruik. Kans op brandwonden, brand en schade aan eigendommen of aangrenzende gebieden. Houd tijdens het maaien de machine uit de buurt van bosjes en andere objecten.

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Kijk altijd naar beneden en achterom voordat en terwijl u achteruit rijdt. Kijk uit voor grote en kleine obstakels.
• Verlaag de rijsnelheid voordat u een bocht neemt.
• Stop de messen wanneer u door zones rijdt waar u niet maait.

OPGELET: Lees de volgende veiligheidsinstructies voordat u het product gaat gebruiken.

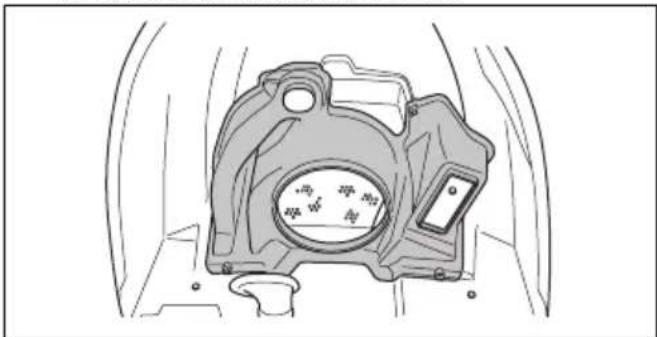

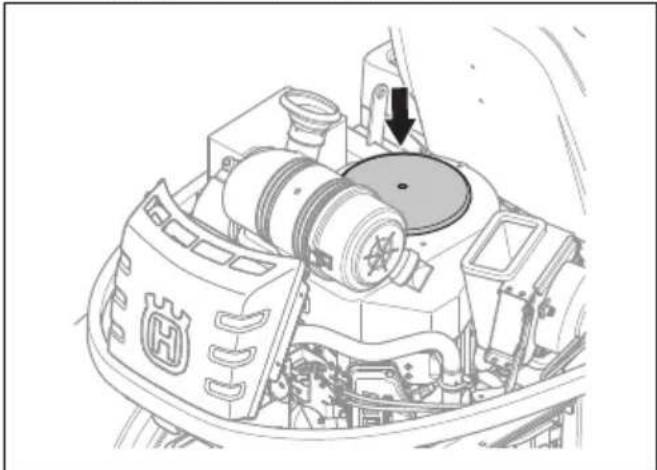

• Maak de koelluchtinlaat van de motor vrij van gras en vuil voordat u het product gebruikt. Als de koelluchtinlaat geblokkeerd is, bestaat het risico op motorschade.
• Beweeg voorzichtig rond stenen en andere grote objecten en zorg dat de messen de objecten niet raken.
• Zorg dat u met het product geen objecten raakt. Stop en inspecteer het product en het maaidek wanneer de messen tijdens het maaien iets geraakt hebben. Voer waar nodig reparaties uit voordat u verder gaat.

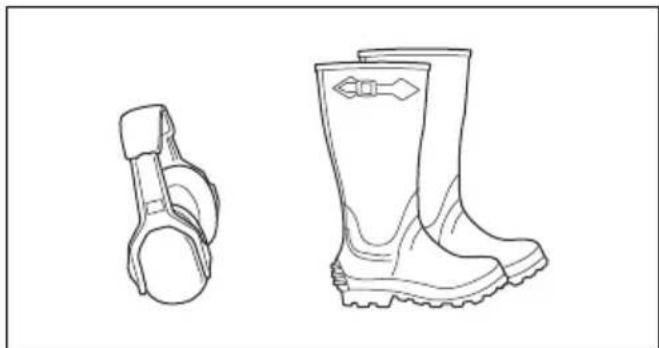

Persoonlijke beschermingsmiddelen

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

- Draag tijdens het gebruik van het product altijd goedgekeurde persoonlijke beschermingsmiddelen. Persoonlijke beschermingsmiddelen kunnen niet alle

risico's uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.

• Gebruik altijd goedgekeurde gehoorbescherming. Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.
• Draag altijd veiligheidsschoenen of veiligheidslaarzen. Stalen neuzen worden aanbevolen. Gebruik het product niet met blote voeten.

• Draag indien nodig handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting.
• Draag geen loszittende kleding, sieraden of andere voorwerpen die vast kunnen komen te zitten in bewegende delen.
• Houd een EHBO/doos en brandblusser binnen handbereik.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product nooit wanneer de veiligheidsvoorzieningen defect zijn. Controleer de veiligheidsvoorzieningen regelmatig op een juiste werking. Als de veiligheidsvoorzieningen defect zijn, neem dan contact op met uw Husqvarna servicewerkplaats.
• Voer geen veranderingen uit aan de veiligheidsvoorzieningen. U mag het product niet gebruiken als beschermingsplaten, afschermingen, veiligheidsschakelaars of andere veiligheidsvoorzieningen ontbreken of defect zijn.

Kantelbeveiligingssysteem (ROPS)

De kantelbeveiliging is een beschermend frame dat het risico op letsel vermindert als het product kantelt. Gebruik het kantelbeveiligingssysteem en de veiligheidsgordel wanneer u het product op hellingen bedient.

Veiligheidsgordel

De veiligheidsgordel voorkomt letsel als er ongelukken gebeuren of het product kantelt. Gebruik de veiligheidsgordel alleen wanneer het kantelbeveiligingssysteem is ingeschakeld. Controleer of de veiligheidsgordel goed is bevestigd en niet is beschadigd.

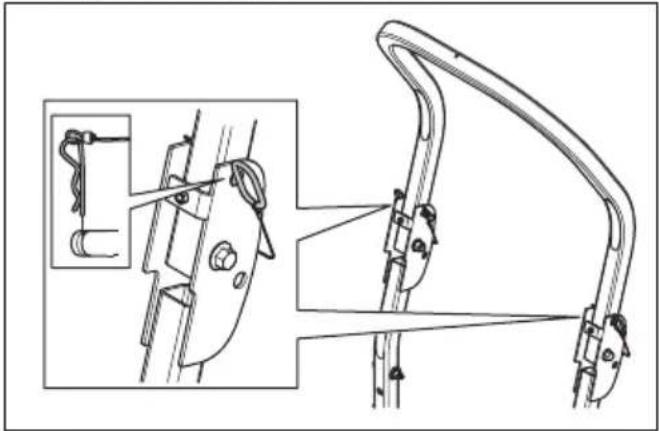

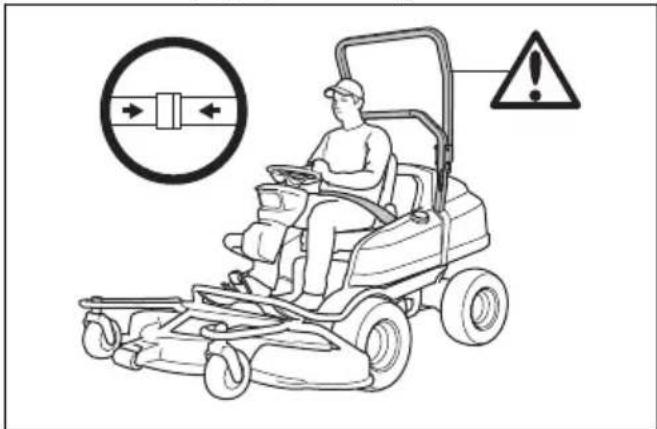

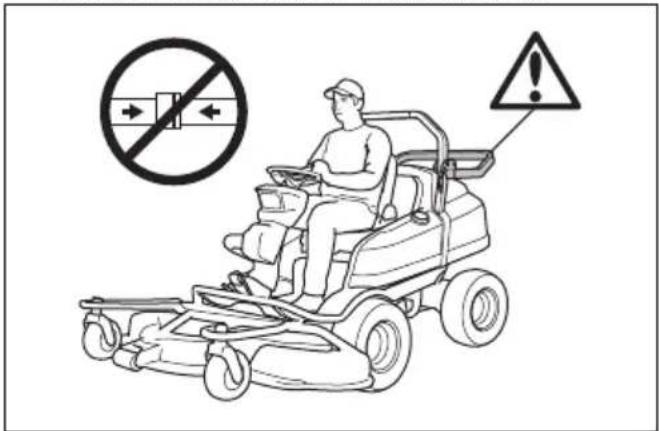

Het kantelbeveiligingssysteem (ROPS) in- en uitschakelen

- Verwijder de twee pennen waarmee het kantelbeveiligingssysteem is bevestigd en kantel het systeem naar achteren om het uit te schakelen. Schakel het kantelbeveiligingssysteem in omgekeerde volgorde van uitschakelen in.

WAARSCHUWING: Houd u aan de volgende instructies voor het kantelbeveiligingssysteem en de veiligheidsgordel.

- Gebruik de veiligheidsgordel niet als het kantelbeveiligingssysteem is uitgeschakeld.

- Gebruik altijd de veiligheidsgordel wanneer het kantelbeveiligingssysteem is ingeschakeld.

- Controleer of het kantelbeveiligingssysteem goed is bevestigd en niet is beschadigd.

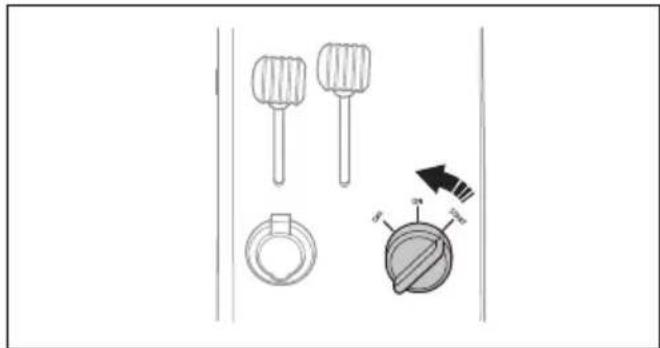

Het contactslot controleren

• Start de motor en schakel die weer uit bij wijze van controle van het contactslot. Zie De motor starten, P 524 op pagina 121 en Motor uitschakelen op pagina 124.
• Verifieer of de motor start wanneer u de contactsleutel naar START draait.
• Verifieer of de motor onmiddellijk uitschakelt wanneer u de contactsleutel naar STOP draait.

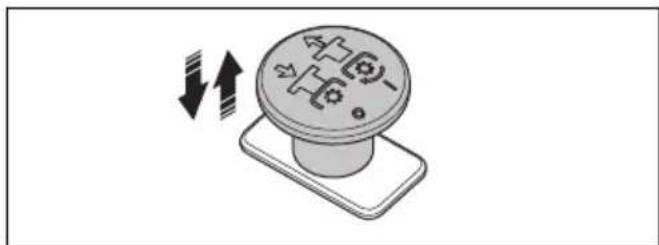

Het veiligheidscircuit controleren

Het veiligheidscircuit zorgt ervoor dat de motor alleen onder bepaalde omstandigheden start. De aandrijving op de messen moet zijn uitgeschakeld en de parkeerrem moet zijn ingeschakeld.

Het veiligheidscircuit stopt de messen als de gebruiker niet in de stoel blijft zitten wanneer het maaidek is neergelaten.

• Controleer het veiligheidscircuit dagelijks.
• Probeer de motor te starten terwijl niet is voldaan aan een van de bovenstaande voorwaarden. Wijzig de omstandigheden en probeer het opnieuw. Als het veiligheidscircuit werkt, start de motor niet.
• Schakel de aandrijving op de messen in en sta op uit de stoel. Als het veiligheidscircuit werkt, stoppen de messen van het maaidek.

Let op: Als het veiligheidscircuit de messen stopt, drukt u de PTO-knop in en trekt u deze weer uit om de messen opnieuw te starten.

De snelheidsbegrenzer controleren

• Laat het pedaal voor vooruit rijden los om de machine te laten remmen.
• Voor meer remkracht drukt u het pedaal voor achteruit rijden in.
• Zorg dat de pedalen voor vooruit rijden en achteruit rijden niet geblokkeerd zijn en over de gehele pedaalslag kunnen worden bediend.
• Controleer of het product afremt wanneer u het pedaal voor vooruit rijden loslaat.

Parkeerrem

WAARSCHUWING: Als de parkeerrem niet werkt, kan het product beginnen te bewegen en daardoor letsel of schade veroorzaken. Inspecteer de parkeerrem regelmatig en stel deze af indien nodig.

Zie De parkeerrem controleren op pagina 130.

Geluidemper

De uitlaatdemper is bedoeld om het geluidsniveau zo laag mogelijk te houden en om de uitlaatgassen weg te voeren van de gebruiker.

Gebruik het product niet als de demper ontbreekt of beschadigd is. Bij een defecte uitlaatdemper stijgt het geluidsniveau en neemt het risico op brand toe.

Inspecteer de uitlaatdemper regelmatig om te verifiëren of die goed vastzit en niet beschadigd is.

OPGELET: De uitlaatdemper wordt erg heet tijdens en na gebruik en wanneer de motor draait bij stationair toerental. Wees voorzichtig in de buurt van brandbare materialen en/of dampen om brand te voorkomen.

Beschermkappen

Ontbrekende of beschadigde beschermkappen vergroten de kans op letsel bij bewegende delen en hete oppervlakken. Voer een controle van de beschermkappen uit voordat u het product start. Zorg dat de beschermkappen juist zijn aangebracht en niet zijn gescheurd of andere beschadigingen vertonen. Vervang beschadigde beschermkappen.

Gras maaien op hellingen

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

- Maaien op een helling verhoogt het risico dat u de controle over het product verliest en dat het product kantelt. Dit kan ernstig of dodelijk letsel veroorzaken. Bij maaien op een helling is het van groot belang voorzichtig te werk te gaan. Als u niet achteruit tegen

een helling op kunt rijden of als u zich daar niet prettig bij voelt, maai de helling dan niet.

• Verwijder stenen, takken en andere obstakels.
• Maai verticaal tegen de helling (omhoog en omlaag), niet horizontaal (van links naar rechts of omgekeerd).
• Rijd niet een helling af met opgeheven maaidek.
• Gebruik het product niet op een helling van meer dan 10°.

• Start of stop niet op een helling.
• Rijd op hellingen gelijkmatig en langzaam.
• Vermijd abrupte veranderingen in snelheid en richting.
• Draai niet meer dan noodzakelijk. Draai langzaam en geleidelijk wanneer u een helling afrijdt. Rijd met lage snelheid. Draai voorzichtig aan het stuurwiel.
• Kijk uit voor en rijd niet over voren, kuilen en hobbels. Er bestaat een grotere kans dat het product kantelt op een ondergrond die niet vlak is. Obstakels kunnen moeilijk te zien zijn door hoog gras.
• Maai niet in de buurt van randen, greppels of hellingen. Het product kan plotseling kantelen als een van de wielen over de randen van een steile helling of greppel komt, of als een berm inzakt. Als het product in het water terechtkomt, bestaat het risico van verdrinking.

• Niet gebruiken voor het maaien van nat gras. Nat gras is glad en de banden kunnen hun grip verliezen waardoor het product slipt.
• Zet uw voet niet op de grond om te proberen het product te stabiliseren.
• Ga zeer voorzichtig te werk als er een accessoire of ander object aan het product is bevestigd waardoor het minder stabiel is.

- Bevestig contragewichten om de stabiliteit te vergroten. Neem voor meer informatie contact op met uw dealer.

Brandstofveiligheid

WAARSCHUWING: Wees voorzichtig met brandstof. Brandstof is zeer brandbaar en kan leiden tot letsel en schade aan eigendommen.

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Vul de brandstoftank nooit binnen.
• Benzine en benzinedampen zijn giftig en zeer licht ontvlambaar. Wees voorzichtig met benzine om letsel of brand te voorkomen.
• Verwijder de brandstoftankdop niet en vul de tank niet bij wanneer de motor draait.
• Laat de motor afkoelen voordat u brandstof bijvult.
• Rook niet tijdens het bijvullen van brandstof.
• Vul geen brandstof bij in de nabijheid van vonken of open vuur.
• Bij lekkage in het brandstofsysteem mag u de motor niet starten zolang de lekken niet gerepareerd zijn.
• Vul de tank niet verder dan het aanbevolen brandstofniveau. De warmte van de motor en de zon doet de brandstof uitzetten waardoor de brandstof kan overstromen als de tank te ver wordt gevuld.
• Vul niet teveel bij. Als u benzine op het product morst, dep dan de benzine op en wacht totdat het restant is verdampt voordat u de motor start. Als u benzine op uw kleding morst, trek dan andere kleding aan.
• Bewaar brandstof in daarvoor bestemde verpakkingen.
• Bewaar het product en de brandstof op zodanige wijze dat er geen risico bestaat dat brandstoflekken of dampen schade kunnen veroorzaken.
• Tap brandstof af in een daarvoor goedgekeurde verpakking, en doe dat buiten en niet in de nabijheid van open vuur.

Veiligheid bij accu's

WAARSCHUWING: Een beschadigde accu kan exploderen en letsel veroorzaken. Als de accu vervormd of beschadigd is, neem dan contact op met een erkende Husqvarna servicewerkplaats.

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

- Draag een veiligheidsbril wanneer u zich in de buurt van accu's begeeft.

• Draag geen horloges, sieraden of andere metalen voorwerpen in de buurt van de accu.
• Houd de accu buiten het bereik van kinderen.
• Laad de batterij op in een goed geventileerde ruimte.
• Houd ontvlambare materialen op een minimumafstand van 1 m wanneer u de batterij oplaadt.
• Voer vervangen accu's af. Zie Afvoeren op pagina 148.
• Er kunnen explosieve gassen uit de accu vrijkomen. Rook niet in de buurt van de accu. Houd de accu uit de buurt van open vuur en vonken.

Veiligheidsinstructies voor onderhoud

WAARSCHUWING: Het product is zwaar en kan letsel of schade aan eigendommen of de omgeving veroorzaken. Voer geen onderhoud uit aan de motor of het maaidek zonder aan deze voorwaarden te voldoen:

• De motor is uitgeschakeld.
• Het product is op een vlakke ondergrond geparkeerd.
• De parkeerrem is ingeschakeld.
• De contactsleutel is verwijderd.
• Het maaidek is ontkoppeld.
• De bougiekabels zijn van de bougies losgenomen.

WAARSCHUWING: Uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en uiterst gevaarlijk gas. Gebruik het product niet in gesloten ruimten of ruimten met onvoldoende luchtstroming.

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Voor optimale prestaties en veiligheid adviseren wij u het product te onderhouden volgens het onderhoudsschema. Zie Onderhoudsschema op pagina 125.
• Elektrische schokken kunnen letsel veroorzaken. Raak geen kabels aan als de motor draait. Voer een functietest van het ontstekingssysteem niet met uw vingers uit.
• Start de motor niet als de beschermkappen zijn verwijderd. Er bestaat dan groot risico op letsel door bewegende of hete delen.
• Laat het product afkoelen voordat u onderhoudswerkzaamheden in de buurt van de motor uitvoert.
• De messen zijn erg scherp en kunnen snijwonden veroorzaken. Voorzie de messen van bescherming of draag beschermende handschoenen wanneer u aan de messen werkt.

- Plaats het maaidek altijd in de onderhoudsstand om het te reinigen. Parkeer het product niet dicht bij de rand van een greppel of helling om toegang te krijgen tot het maaidek.

OPGELET: Lees de volgende veiligheidsinstructies voordat u het product gaat gebruiken.

- Laat de motor niet draaien als de bougie of ontstekingskabel is verwijderd.

- Zorg dat alle moeren en bouten goed zijn vastgedraaid en dat de apparatuur in goede staat is.

- Wijzig de instelling van de regelaars niet. Als het motortoerental te hoog is, kunnen de productonderdelen beschadigd raken. Zie Technische gegevens op pagina 149 voor het hoogst toegestane motortoerental.

- Het product is alleen goedgekeurd voor gebruik in combinatie met de uitrusting die wordt geleverd of wordt aanbevolen door de fabrikant.

Montage

Inleiding

WAARSCHUWING: De spanveer van de aandrijfriem kan breken, wat tot letsel kan leiden. Draag een veiligheidsbril wanneer u het maaidek bevestigt of verwijdert.

Lees de montage-instructies in de gebruikershandleiding aandachtig door. Een label aan de binnenzijde van de voorste afdekking van het product toont ook hoe het maaidek moet worden bevestigd en verwijderd.

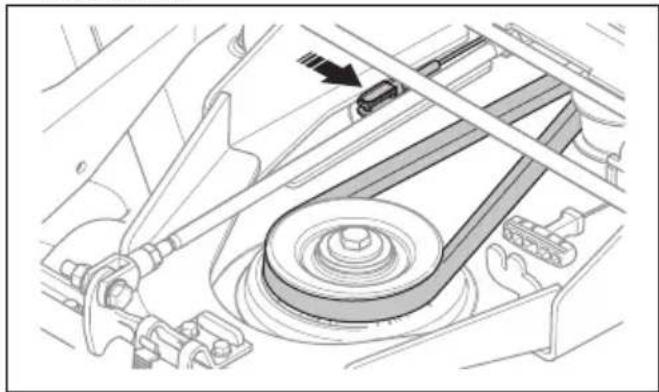

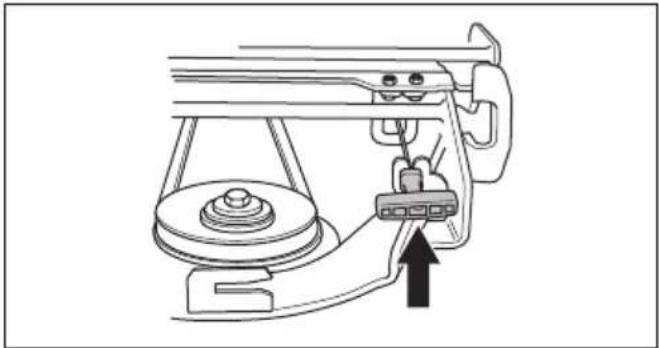

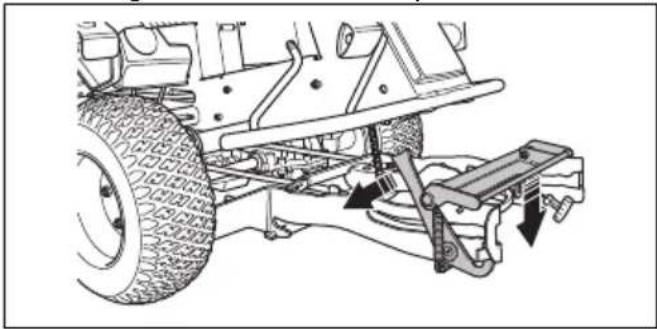

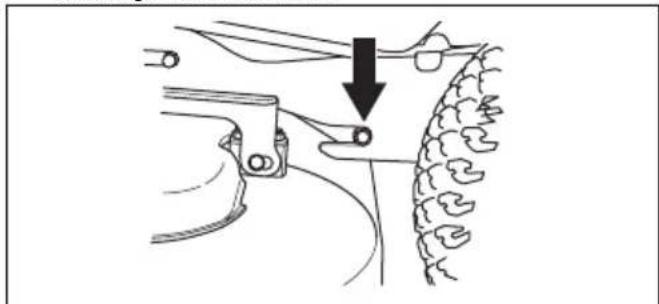

Het maaidek bevestigen

1. Parkeer het product op een vlakke ondergrond.
2. Schakel de parkeerrem in.
3. Zet de maaihoogtehendel in de onderhoudsstand.

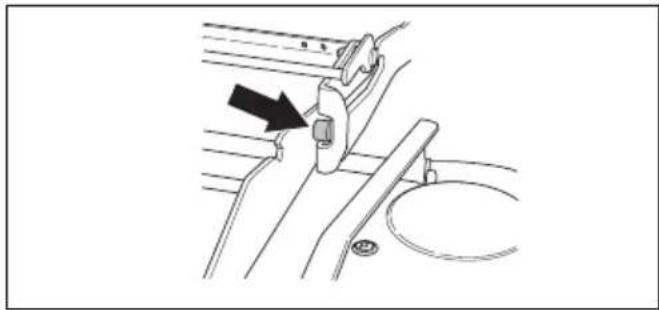

4. Duw het werktuigframe omlaag. Beweeg het werktuigframe naar de verticale positie.

WAARSCHUWING: Bij onvoorzichtig gebruik kan het vergrendelmechanisme uw vingers verwonden. Pak de voorste rand van het maaidek met twee handen vast wanneer u doorgaat naar de volgende stap.

1. Duw het maaidek in het werktuigframe. Zorg ervoor dat de geleidepluggen in de groeven op het werktuigframe vallen. Het werktuigframe ontgrendelt automatisch.

1. Duw het maaidek omlaag totdat de achterste geleidepluggen de onderkant van de groeven op het werktuigframe aanraken.

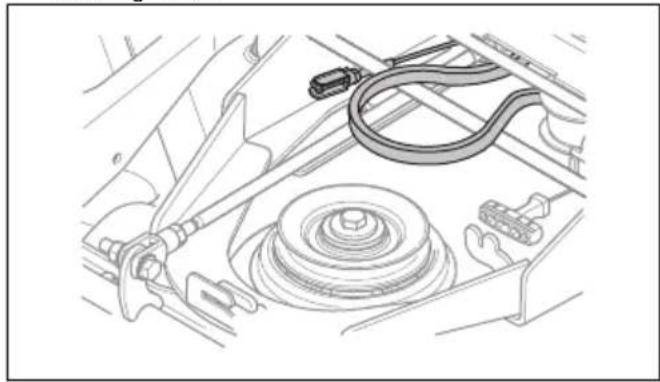

1. Breng de aandrijfriem rondom het aandrijfwiel voor het maaidek aan en bevestig de kabel voor de maaihoogte.

1. Plaats de veerhendel in de veerhouder.

1. Bevestig de voorste afdekking.

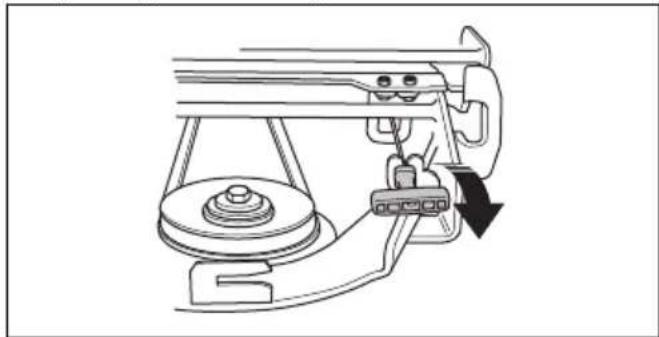

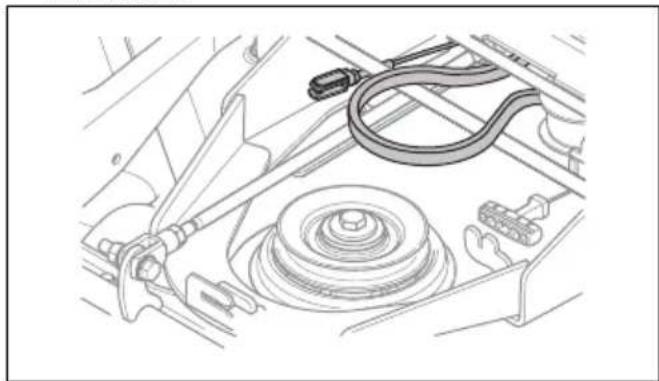

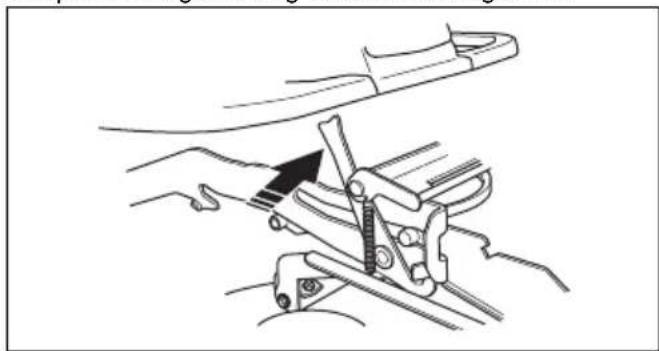

Het maaidek verwijderen

1. Parkeer het product op een vlakke ondergrond.
2. Schakel de parkeerrem in.
3. Zet de maaihoogtehendel in de onderhoudsstand.
4. Trek de hefhendel voor het maaidek naar achteren in de vergrendelde stand om het maaidek omhoog te zetten.

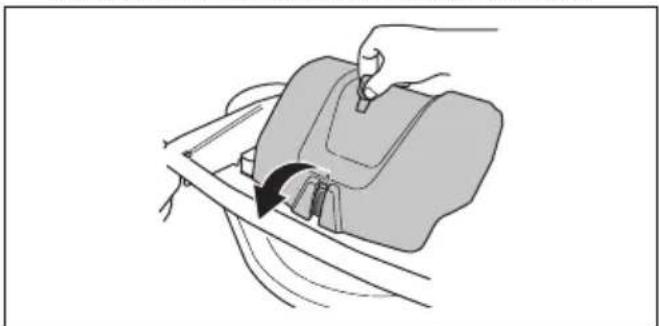

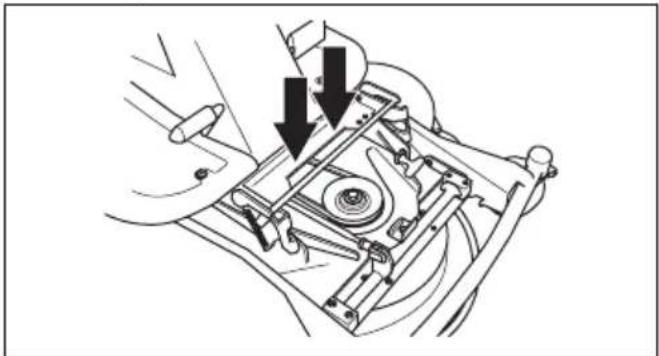

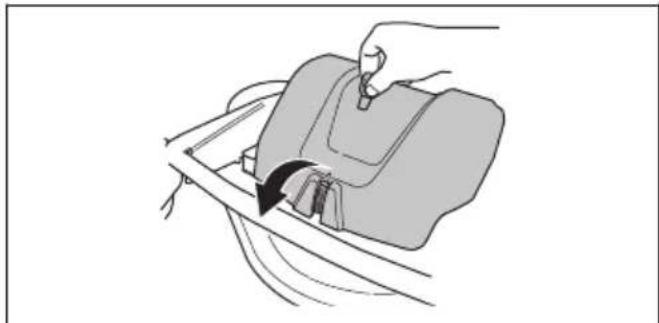

1. Maak de klem op het voorblad los met het hulpstuk aan de contactsleutel en haal het voorblad eraf.

1. Trek de veerhendel uit de veerhouder om de spanning van de aandrijfriem te halen.

1. Koppel de kabel van de maaihoogte los.

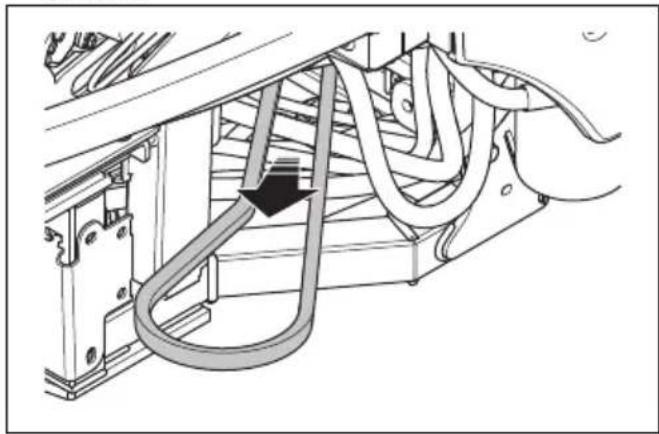

2. Verwijder de aandrijfriem en plaats hem in de riemhouder.

1. Open de vergrendeling van het werktuigframe.

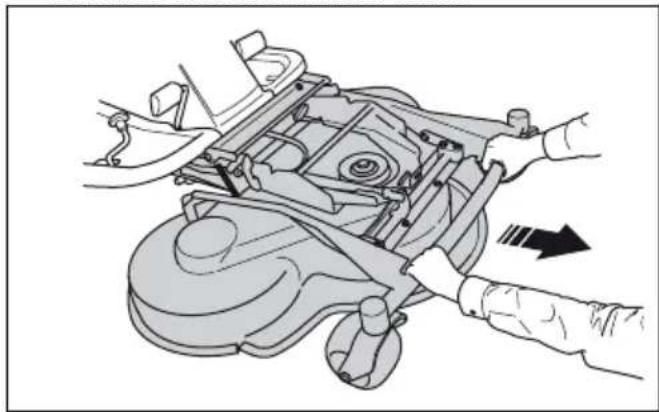

1. Pak de voorkant van het maaidek met twee handen vast en trek het maaidek naar voren.

WAARSCHUWING: Voordat u het product gaat gebruiken, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Brandstof bijvullen

WAARSCHUWING: Benzine is uiterst ontvlambaar. Wees voorzichtig en vul buitenshuis brandstof bij (zie Brandstofveiligheid op pagina 117).

WAARSCHUWING: Gebruik de brandstoftank niet als ondersteuning.

De motor gebruikt loodvrije benzine met een minimum octaangetal van RON 95 (niet vermengd met olie). Wij adviseren biologisch afbreekbare alkylaatbenzine (max. methanol 5%, max. ethanol 10%, max. MTBE 15%).

Controleer het brandstofniveau voorafgaand aan elk gebruik en vul bij indien nodig.

U kunt het brandstofniveau in de brandstoftank duidelijk zien. Vul niet teveel bij. Houd een minimale speling van 2,5 cm aan.

De stoel afstellen

WAARSCHUWING: Stel de stoel niet af wanneer u het product gebruikt.

De stoel kan voorover gekanteld worden. De stoel is ook naar voren en naar achteren verstelbaar.

- Duw de hendel onder de voorkant van de stoel naar links om de stoel naar voren of achteren te schuiven. Verplaats de stoel naar de vereiste positie.

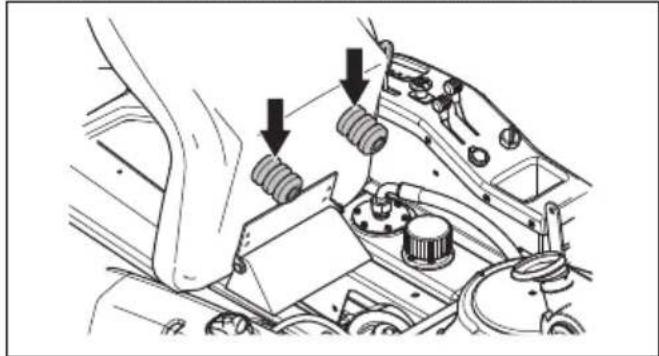

- Om de stoelveren aan te passen, verschuift u de rubberen aanslagen onder de stoel zoals aangegeven in de afbeelding. Plaats de twee aanslagen vooraan, in het midden of achteraan.

De hydraulische druk aflaten en toepassen

Om het product met uitgeschakelde motor te verplaatsen, moet u de hydraulische druk aflaten. De hydraulische druk wordt afgelaten en toegepast met een omloopklep.

OPGELET: Sluit de twee bypasskleppen voordat u het product gebruikt. Als ze geopend zijn, kan de transmissie beschadigd raken.

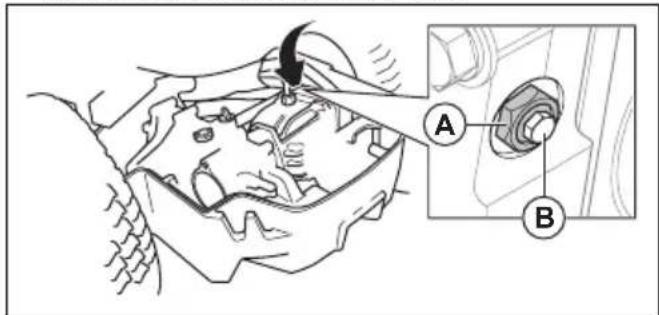

Achteras

- Om de hydraulische druk af te laten, opent u de borgmoer (A) 14 - 12 slag naar links en vervolgens de klepmoor (B) twee slagen naar links.

- Om de hydraulische druk toe te passen, sluit u de klepmor (B) volledig en draait u vervolgens de borgmoer (A) vast.

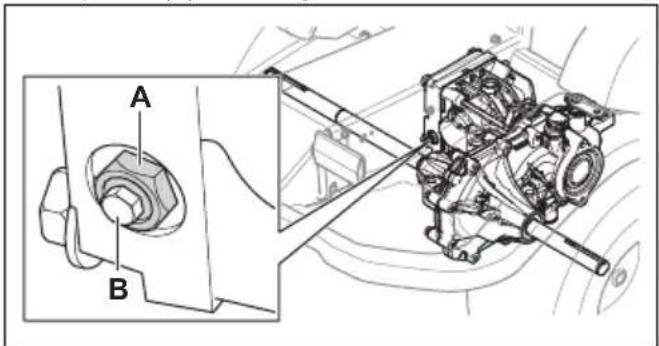

Vooras

- Om de hydraulische druk af te laten, opent u de borgmoer (A) 14-12 slag naar links en vervolgens de klepmoor (B) twee slagen naar links.

- Om de hydraulische druk toe te passen, sluit u de klepmoor (B) volledig en draait u vervolgens de borgmoer (A) vast.

Het maaidek heffen

1. Druk de PTO-knop in om de aandrijving op het maaidek uit te schakelen.

1. Trek de hefhendel naar achteren om het maaidek in transportstand te heffen.

Let op: U kunt het maaidek een beetje heffen met de aandrijving op de messen ingeschakeld. Gebruik deze functie voor zeer lang gras of ruwe oppervlakken.

Het maaidek neerlaten in de werkstand

1. Beweeg de hefhendel naar voren om het maaidek neer te laten.

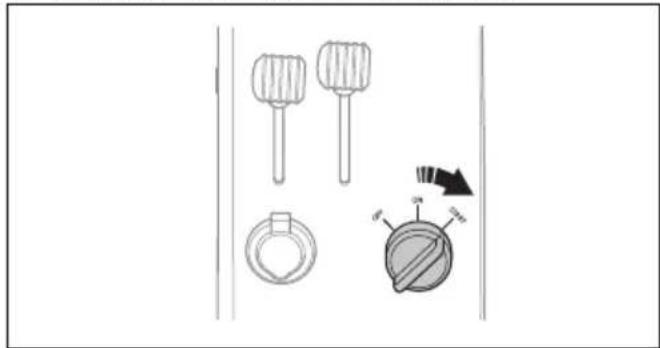

1. Trek de PTO-knop uit om de aandrijving op de messen van het maaidek in te schakelen.

1. Controleer of de bypasskleppen zijn gesloten. Zie De hydraulische druk aflaten en toepassen op pagina 120.
2. Schakel de parkeerrem in.
3. Druk de PTO-knop in om de aandrijving op het maaidek uit te schakelen.

1. Als de motor koud is, zet u de chokehendel helemaal naar achteren.

1. Draai de contactsleutel naar de startstand.

1. Laat, zodra de motor aanslaat, de contactsleutel meteen los naar de neutraalstand.

OPGELET: Bedien de startmotor niet langer dan 5 seconden per keer. Als de motor niet start, wacht dan 15 seconden voordat u het opnieuw probeert.

1. Zet de chokehendel geleidelijk naar voren in de eindpositie.

1. Laat de motor 3-5 minuten draaien met halfgas voordat u de motor bij zware belasting gebruikt.

2. Duw de gashendel naar de stand voor volgas.

OPGELET: Het inschakelen van de maaimessen terwijl de motor met volle snelheid draait, veroorzaakt spanning op de aandrijfriemen. Gebruik pas vol gas wanneer het maaidek omlaag is gezet in de maaistand.

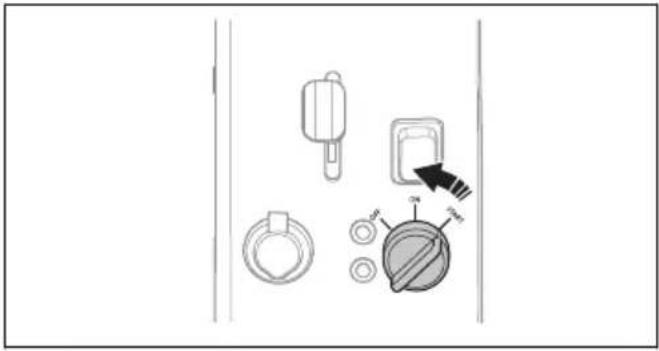

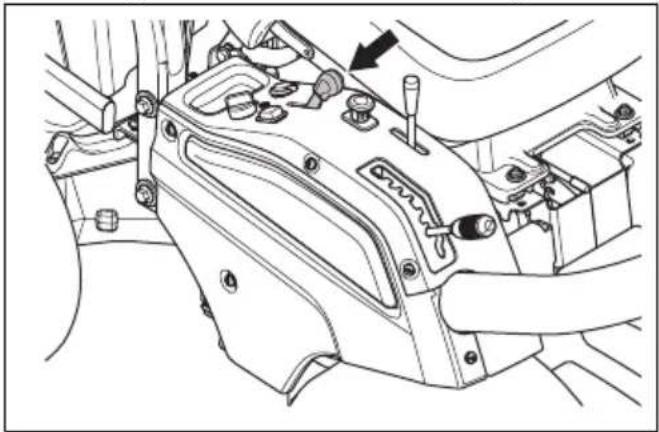

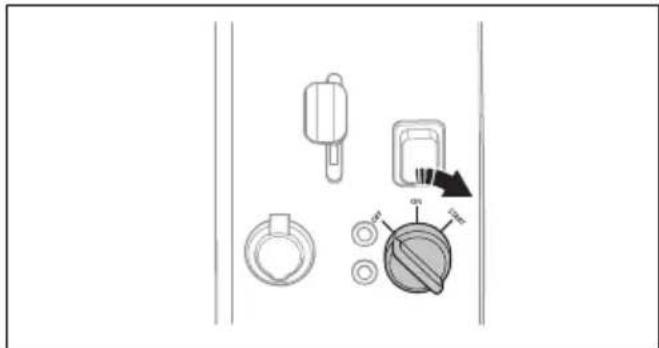

De motor starten, P 524EFI

1. Controleer of de bypasskleppen zijn gesloten. Zie De hydraulische druk aflaten en toepassen op pagina 120.
2. Schakel de parkeerrem in.
3. Druk de PTO-knop in om de aandrijving op het maaidek uit te schakelen.

1. Draai de contactsleutel naar de startstand.

1. Laat, zodra de motor aanslaat, de contactsleutel meteen los naar de neutraalstand.

OPGELET: Bedien de startmotor niet langer dan 5 seconden per keer. Als de motor niet start, wacht dan 15 seconden voordat u het opnieuw probeert.

1. Laat de motor 3-5 minuten draaien met halfgas voordat u de motor bij zware belasting gebruikt.

OPGELET: Als het waarschuwingslampje voor oliedruk gaat branden, stop de motor dan onmiddellijk en raadpleeg Probleemoplossing op pagina 145.

1. Duw de gashendel naar de stand voor volgas.

OPGELET: Het inschakelen van de maaimessen terwijl de motor met volle snelheid draait, veroorzaakt spanning op de aandrijfriemen. Gebruik pas vol gas wanneer het maaidek omlaag is gezet in de maaistand.

Het product bij koud weer starten en bedienen

• Als de motor niet goed start bij koud weer, draai de contactsleutel dan meerdere keren tot de motor start. Bij P 524 beweegt u de chokehendel volledig naar achteren.
• Laat bij temperaturen lager dan 0 °C het product warmlopen voordat u de motor bij zware belasting gebruikt. Bedien het product, maar wacht minstens 10 minuten voordat u het werktuig inschakelt.

OPGELET: Als het product niet is warmgelopen wanneer u begint te werken, kan de transmissie beschadigd raken.

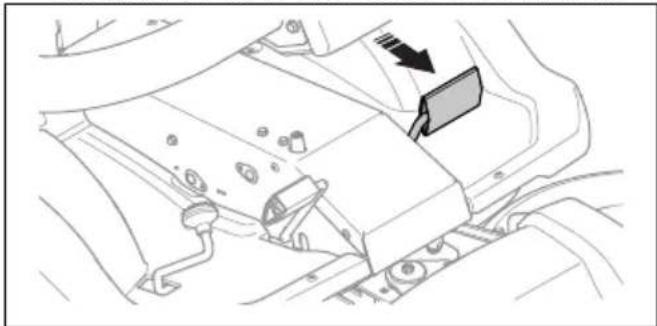

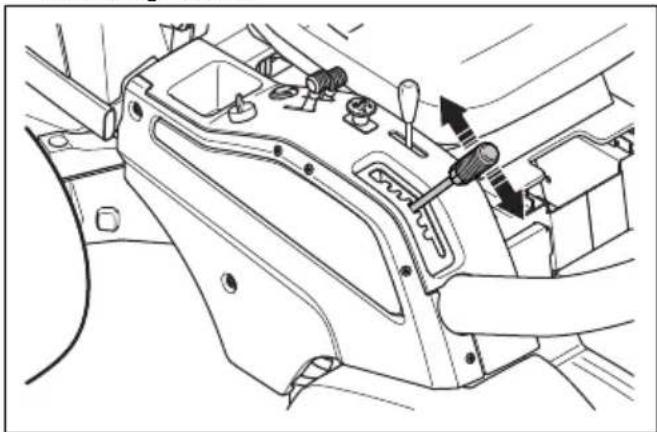

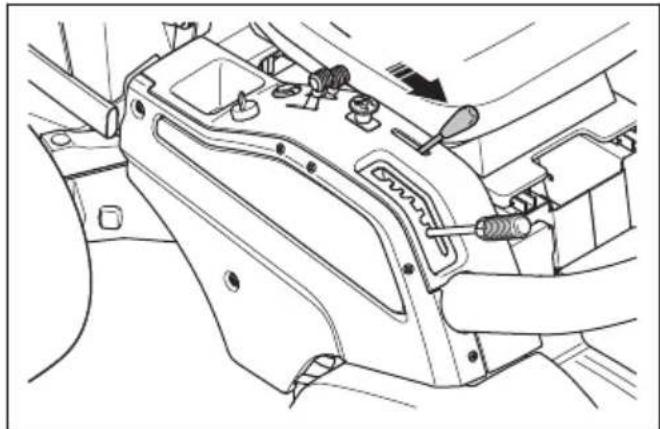

Het product gebruiken

1. Start de motor.
2. Trap het parkeerrempedaal in en laat deze vervolgens los om de parkeerrem uit te schakelen.

1. Druk één van de rijpedalen voorzichtig in. De snelheid neemt toe naarmate u het pedaal dieper indrukt. Gebruik pedaal (A) voor vooruitrijden en pedaal (B) voor achteruitrijden.

A B

1. Laat het pedaal los om te remmen. Om harder te remmen, drukt u op het andere rijpedaal.
2. Selecteer de maaihoogte (1-6) met behulp van de maaihoogtehendel.

1. Beweeg de hefhendel naar voren om het maaidek neer te laten.

1. Trek de PTO-knop uit om de aandrijving op de messen van het maaidek in te schakelen.

Modus met verminderd vermogen, P 524EFI

Als de motor niet goed werkt, wordt het motortoerental automatisch verlaagd naar laag stationair toerental en gaat het waarschuwingslampje voor motorstoring (A) branden. Zie Probleemoplossing op pagina 145 voor mogelijke oorzaken van de storing.

A B

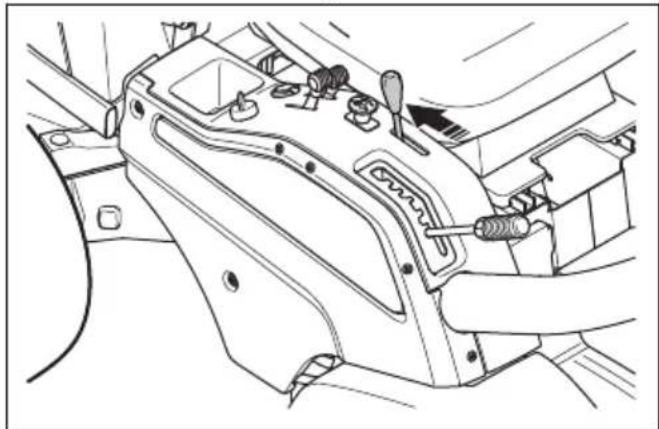

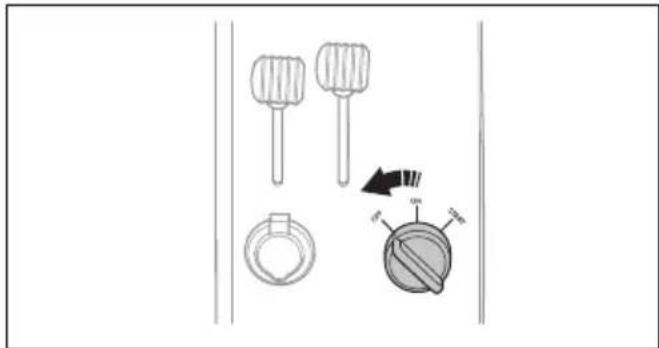

Motor uitschakelen

1. Laat de rijpedalen los.

2. Druk de PTO-knop in om de aandrijving op de messen van het maaidek uit te schakelen.

1. Laat de motor gedurende 1 minuut stationair draaien om de temperatuur van de motor te verlagen.

2. Trek de hefhendel voor het maaidek naar achteren om het maaidek omhoog te zetten.

1. Zet de gashendel naar voren in de stand MIN.

2. Draai de contactsleutel naar stand STOP.

1. Schakel de parkeerrem in zodra het product stopt.

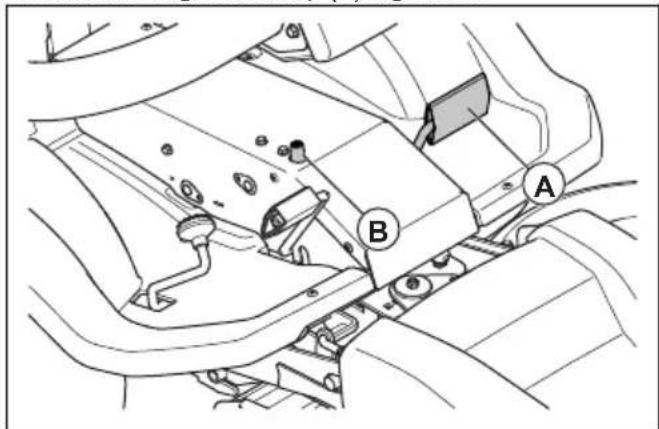

De parkeerrem inschakelen en uitschakelen

1. Trap het parkeerrempedaal in (A).

2. Houd de vergrendelknop (B) ingedrukt.

1. Houd de knop ingedrukt en zet het parkeerrempedaal vrij.

2. Om de parkeerrem uit te schakelen, trapt u het parkeerrempedaal nogmaals in.

Een goed maairesultaat verkrijgen

- Maai geen nat gras. Nat gras kan een slecht maairesultaat opleveren.

• Begin met een hoge maaihoogte en verlaag die geleidelijk.
• Maai met een zo hoog mogelijke rotatiesnelheid van de messen (hoogst toegestane motortoerental, zie Technische gegevens op pagina 149). Rijd met lage

snelheid met het product. Als het gras niet te hoog en dik is, verkrijgt u ook bij hogere rijsnelheid een goed resultaat.

- Voor het beste maairesultaat maait u het gras regelmatig en gebruikt u de BioClip-functie.

Onderhoud

Inleiding

WAARSCHUWING: Voordat u onderhoudswerkzaamheden gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

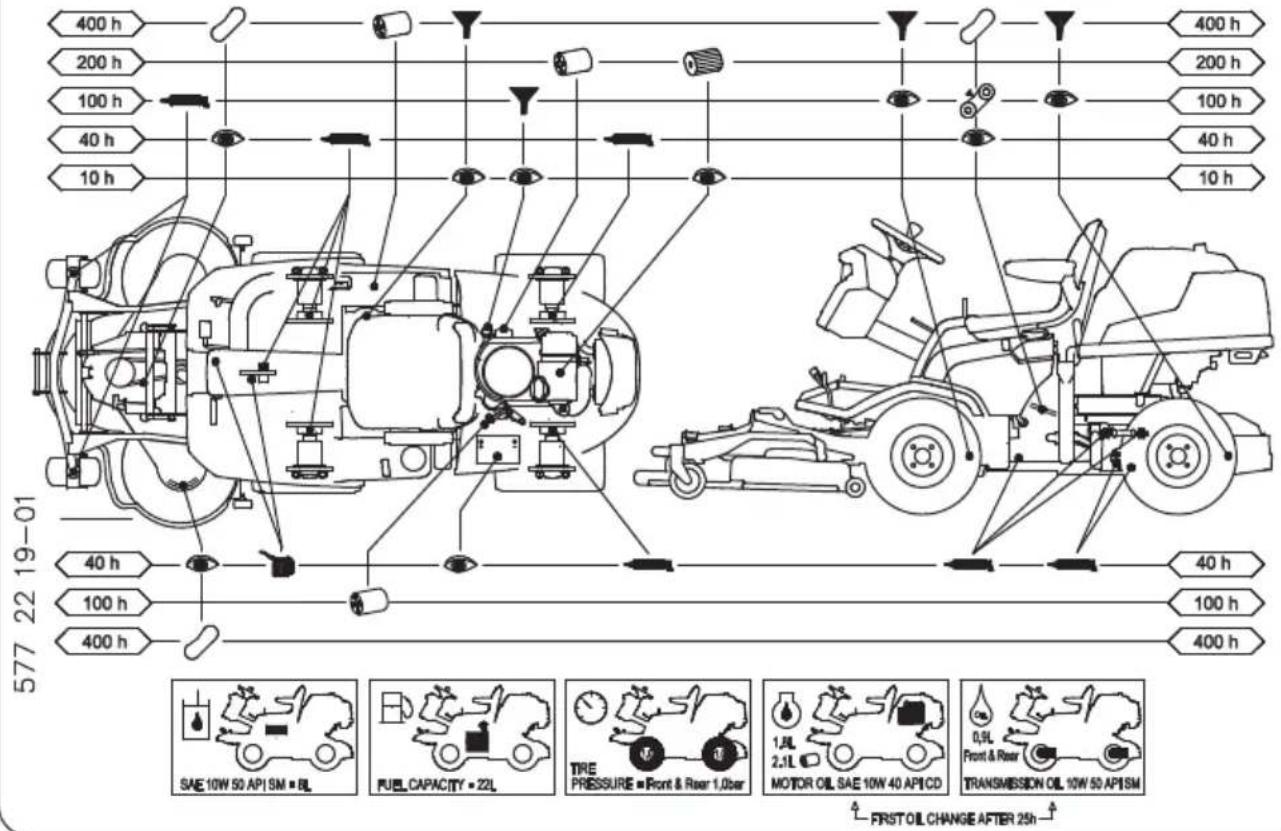

Onderhoudsschema

* = Algemeen onderhoud uit te voeren door de gebruiker. De instructies zijn niet opgenomen in deze gebruikershandleiding.

X = De instructies zijn opgenomen in deze gebruikershandleiding.

O = De instructies zijn niet opgenomen in deze gebruikershandleiding. Laat onderhoud aan de machine uitvoeren door een erkende servicewerkplaats.

Let op: Als er meer dan één tijdsinterval in de tabel staat vermeld, dan geldt de kortste interval uitsluitend voor de eerste onderhoudsbeurt.

Onderhoud Dagelijks,	vóór gebruik (elke 10 uur)	Na de eerste 25 uur	Wekelijks (elke 40 uur)	Onderhoudsinter-val in uren
				100 2	200 400
Controleer of moeren en schroeven goed vastge-draaid zijn	*
Controleer op brandstof- of olielekkage *
Reinigen zoals beschreven in Product reinigen op pa-gina 127	X
Reinig de binnenzijde van het maaidek, rondom de messen	X
Reinig rond de motor en de uitlaatdemper X
Reinig de koeler voor hydraulische olie X
Zorg dat de koelluchtinlaat van de motor niet geblok-keerd is	X
Controleer of de veiligheidsvoorzieningen in orde zijn X
Inspecteer en test de remmen *
Controleer het motoroliepeil X

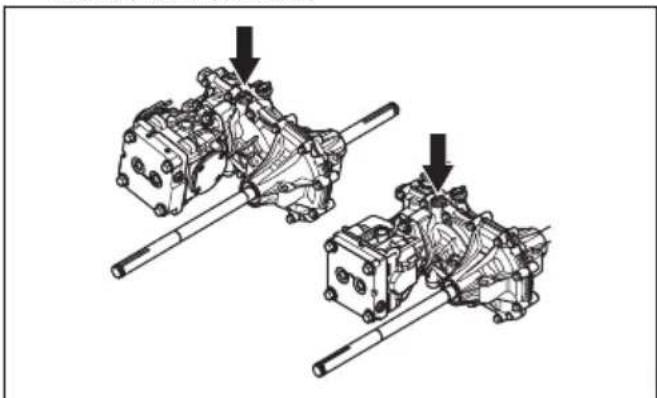

Controleer het transmissieoliepeil X
Inspecteer het maaidek op beschadigingen X

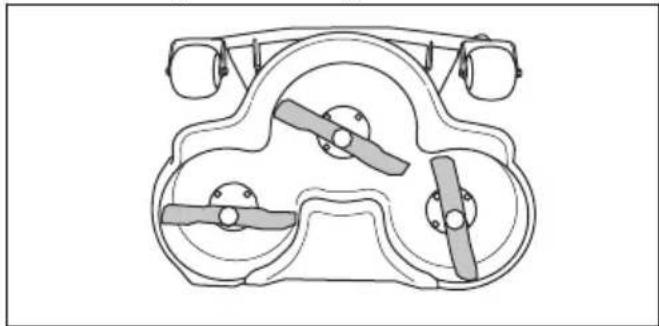

Inspecteer de messen van het maaidek X
Controleer de parkeerrem X
Reinig de binnenkant van de frametunnel *

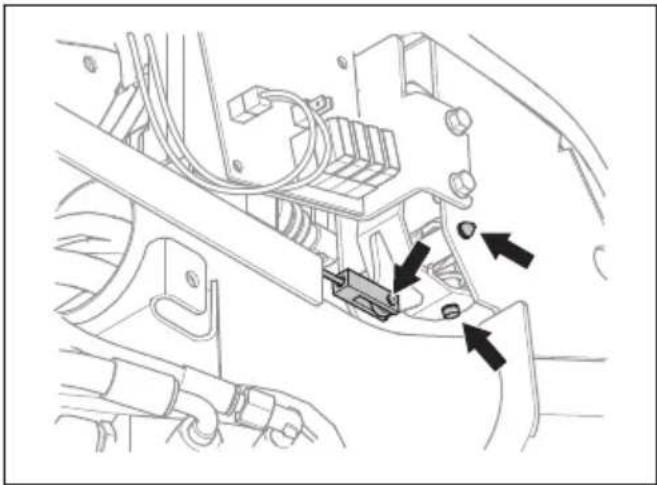

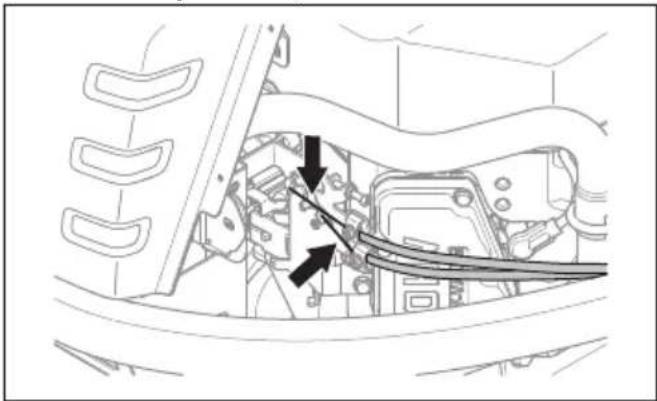

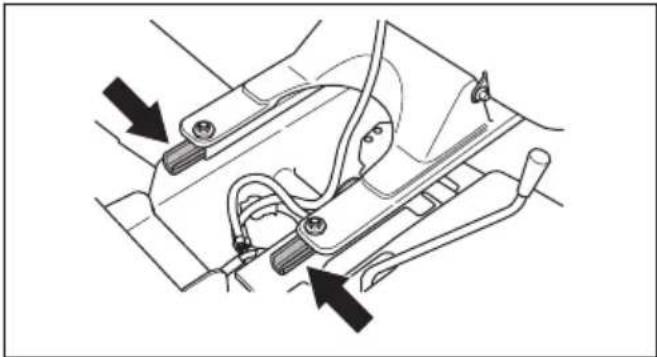

Smeer de stoelrails X

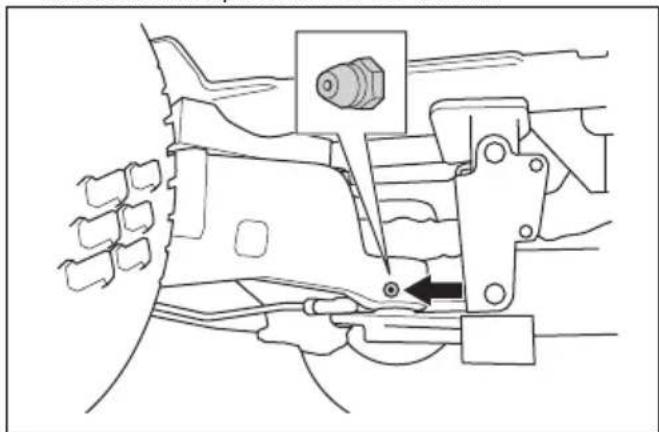

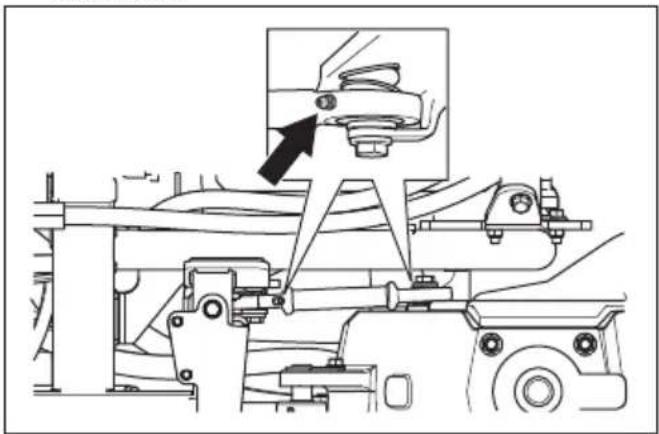

Het gelede lager smeren X X

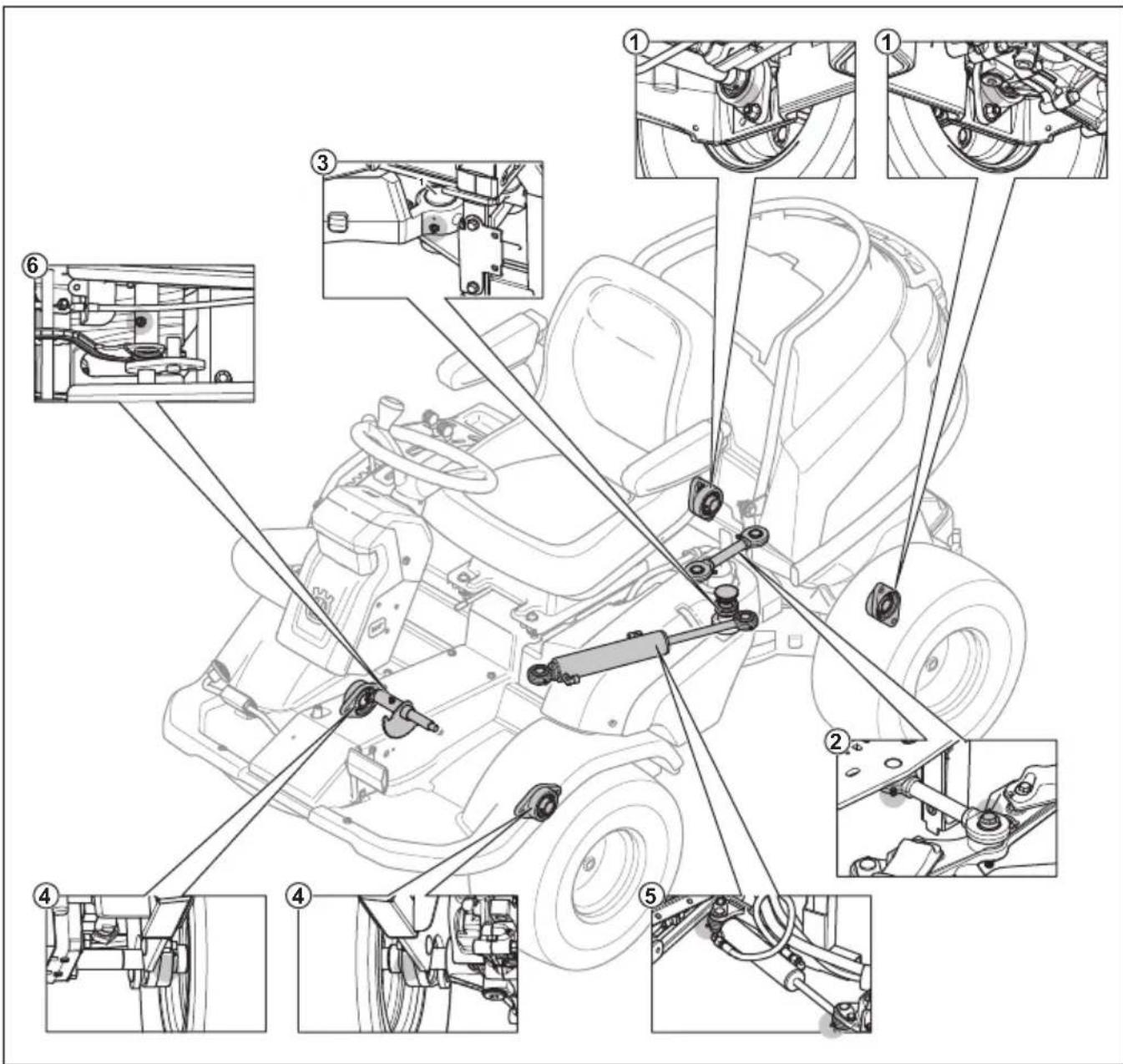

Smeer volgens het overzicht voor smering		X	X	X
Onderhoud Dagelijks,	vóór gebruik (elke 10 uur)	Na de eerste 25 uur	Wekelijks (elke 40 uur)	Onderhoudsinterval in uren
				100	200	400
Reinig het maaidek, onder de riemafdekkingen en onder het maaidek			X
Zorg voor een juiste bandenspanning X X

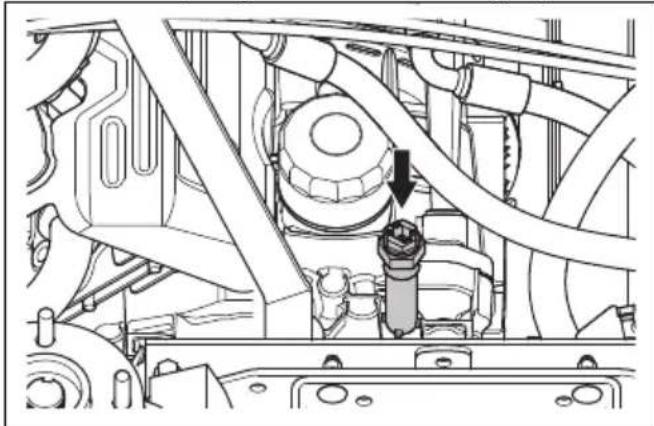

Ververs de motorolie X X

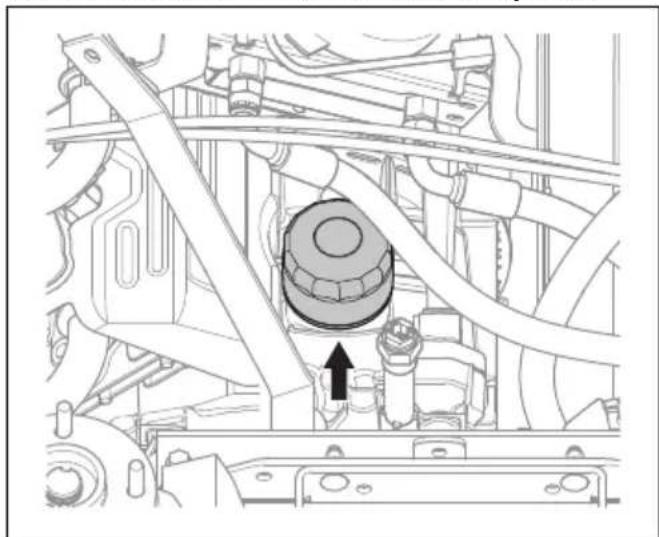

Vervang het oliefilter X O
Reinig het luchtfilter X X
Voer na de reinigingsprocedure een visuele controle uit van de spanning van de PTO-riem		***
Voer na de reinigingsprocedure een visuele controle uit van de spanning van de pompriem		***
Voer na de reinigingsprocedure een visuele controle uit van de bouten op het maaidek voor de poelies en de messen	*
Voer na de reinigingsprocedure een visuele inspectie uit van de hydraulische slangen en koppelingen om zeker te zijn dat ze schoon en onbeschadigd zijn				*
Voer na de reinigingsprocedure een visuele controle uit van het gewrichtslager in de gelede eenheid						*
Voer na de reinigingsprocedure een visuele controle van alle poelies uit					*
Vervang het binnenste luchtfilter X X
Vervang het luchtfilterpatroon X
Brandstofffilter vervangen X X
Controleer de koplampen, vervang defecte lampen X	XX

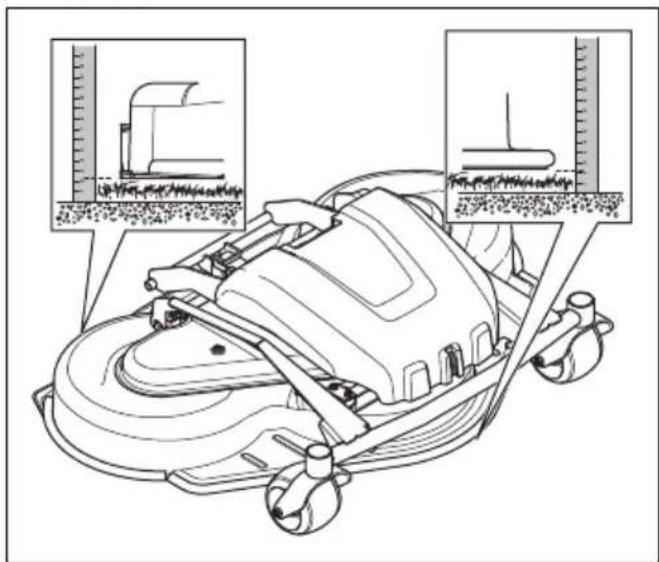

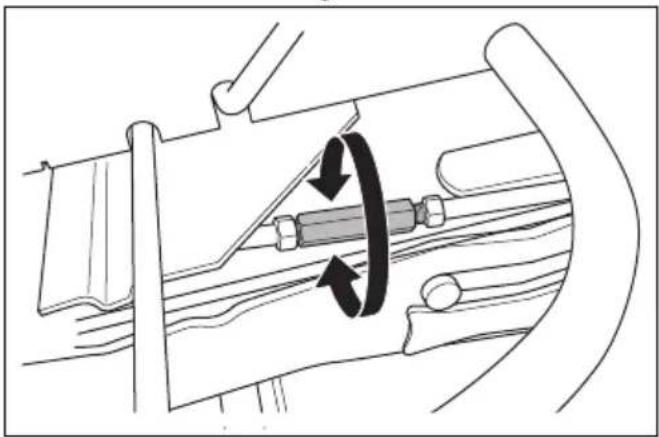

Controleer of het maaidek correct is uitgelijnd		X	X
Smeer de riemspanner	X				O	O

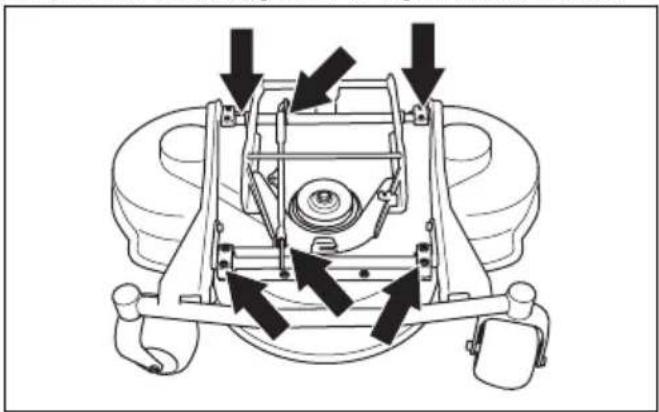

Smeer de verbindingen en lagers op het maaidek				X

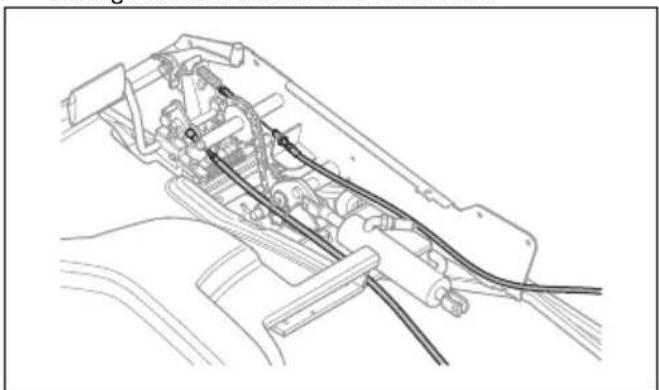

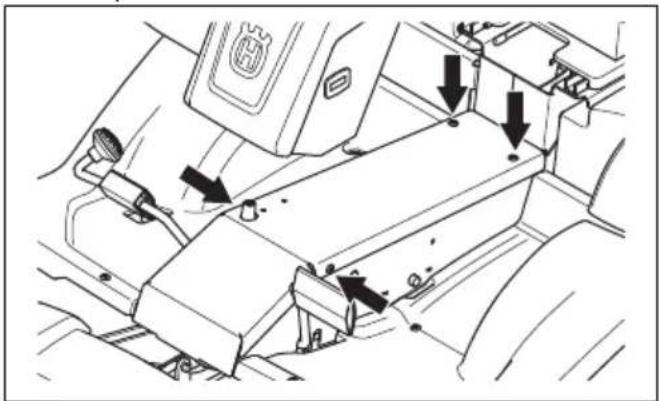

Smeer het pedaalsysteem in de frametunnel				X

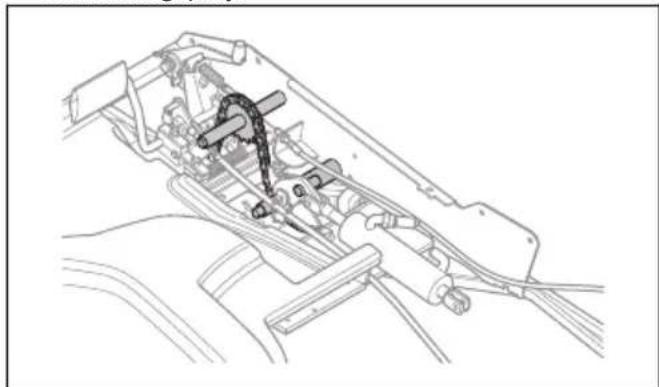

Smeer de kettingen in de frametunnel				X

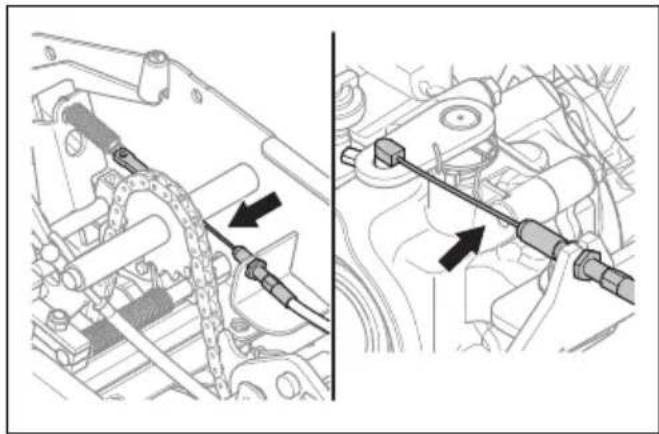

De kabel van de parkeerrem smeren				X
Smeer de gaskabel (alleen P 524)				X
Smeer de chokekabel (alleen P 524)				X

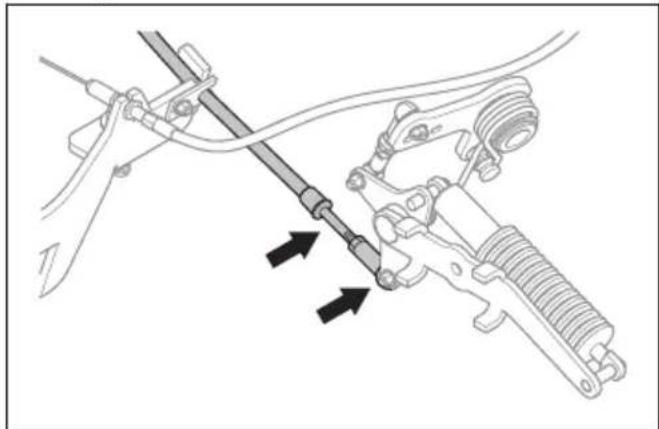

Smeer de kabel voor de hydrostatische transmissie				X
Vervang de aandrijfriem voor het maaidek						X

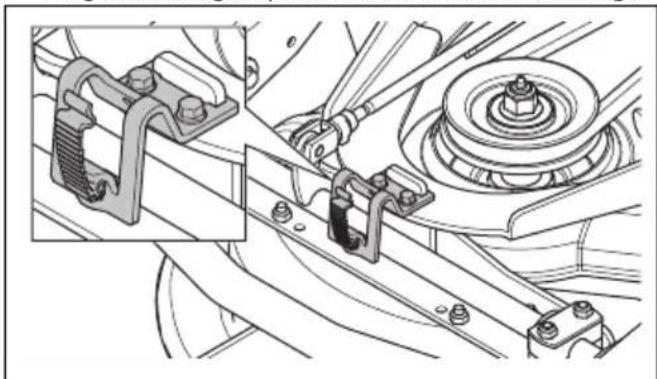

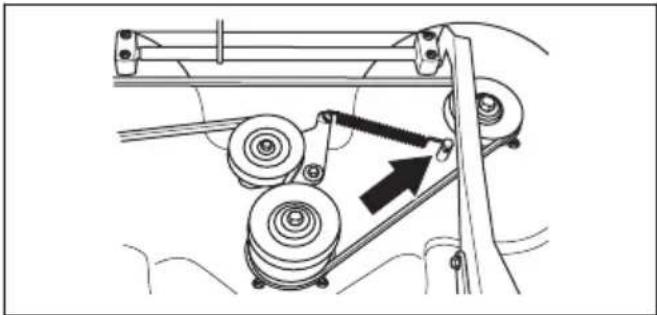

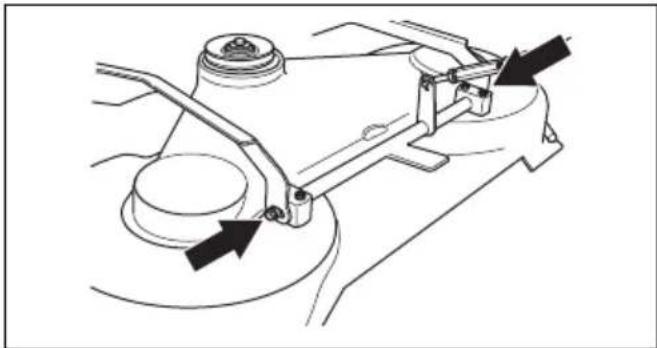

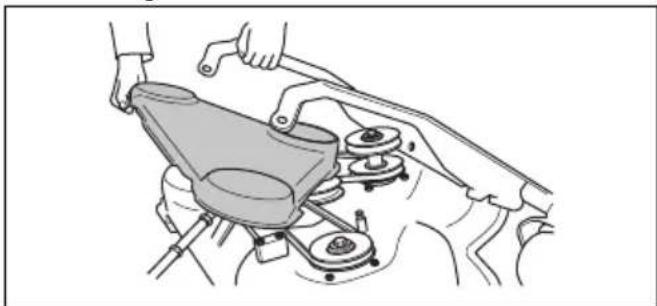

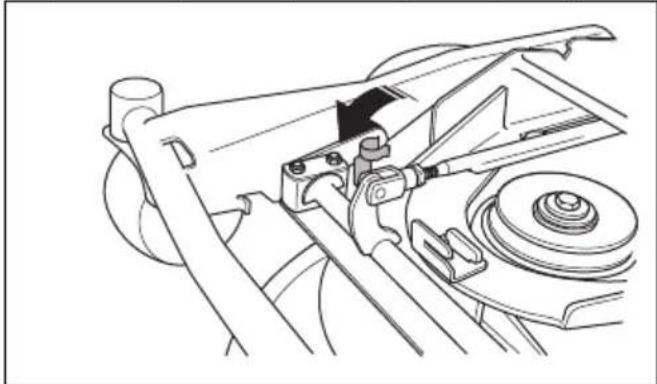

Vervang de V-riem op het maaidek						X
Inspecteer de uitlaatdemper en het hitteschild			O	O
Inspecteer de bougie op beschadigingen en contro-leer of de afstand tussen de elektroden correct is					X
Vervang de bougie X
Controleer de gaskabel en stel deze af (alleen P 524) O
Controleer de chokekabel en stel deze af (alleen P 524)					O
Reinig de koelribben van de motor en de transmissie O O
Reinig de motor en de transmissie O O
Controleer de snelheid van de voor- en achterwielen en stel ze af				O
Controleer de brandstofslang. Vervang indien nodig O
Ververs de olie in de transmissie O O

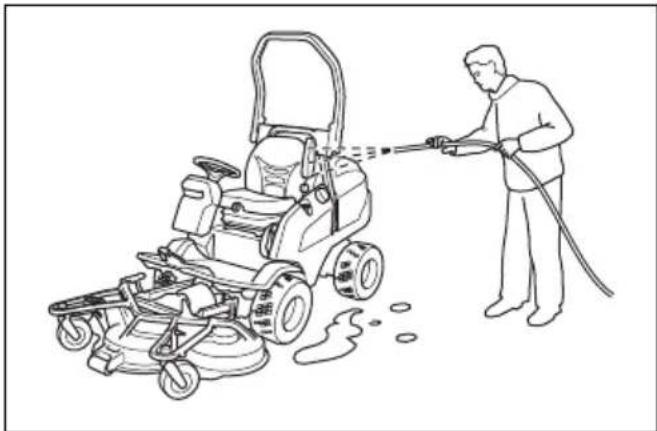

Product reinigen

OPGELET: Gebruik geen hogedrukspuit of stoomreiniger. Water kan in lagers en elektrische aansluitingen dringen en corrosie veroorzaken die tot schade aan het product kan leiden.

Reinig het product direct na gebruik.

- Reinig geen hete oppervlakken zoals de motor, de uitlaatdemper en het uitlaatsysteem. Wacht tot de oppervlakken zijn afgekoeld en verwijder daarna gras of vuil.

- Gebruik eerst een borstel om te reinigen, voordat u water gebruikt. Verwijder maaisel en vuil van en rondom de transmissie, de luchtinlaat van de transmissie en de motor.

- Gebruik stromend water uit een slang om het product te reinigen. Gebruik geen hogedrukspuit.

- Richt de waterstraal niet op elektronische componenten of lagers. Reinigingsmiddelen kunnen schade veroorzaken.

- Om het maaidek te reinigen adviseren wij het maaidek in de onderhoudsstand te zetten en met een waterstraal schoon te spuiten.

- Start het maaidek na het reinigen en laat de motor kort draaien om waterresten te verwijderen.

- Controleer alle smeerpunten en smeer indien nodig. Smeer de lagers altijd nadat u het product hebt gereinigd.

De motor en de uitlaatdemper reinigen

Houd de motor en de uitlaatdemper vrij van grasresten en vuil. Grasresten vol olie of brandstof die in contact komen met de motor, zorgt voor meer kans op brand en kan ook tot oververhitting van de motor leiden. Laat de motor afkoelen voordat u die schoonmaakt. Reinigen met water en een borstel.

Grasresten rond de uitlaatdemper drogen snel en vormen een brandgevaar. Gebruik een borstel of verwijder de grasresten met water wanneer de uitlaatdemper koud is.

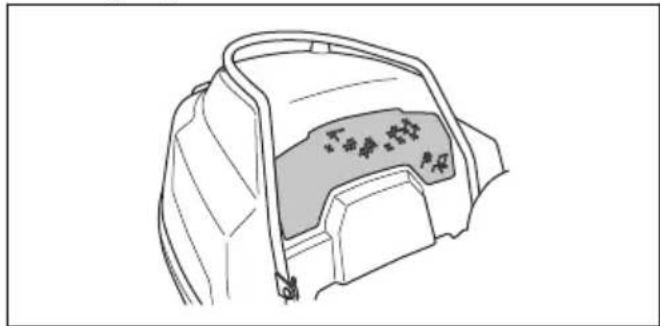

Koelluchtinlaat van motor reinigen

WAARSCHUWING: Stop de motor. De koelluchtinlaat draait en kan letsel aan uw vingers veroorzaken.

1. Zorg dat het luchtinlaatrooster niet is geblokkeerd. Verwijder gras en vuil met een borstel.

1. Verwijder de motorkap.

2. Zorg dat de koelluchtinlaat niet geblokkeerd wordt. Verwijder gras en vuil met een borstel.

1. Controleer het luchtkanaal aan de binnenzijde van de motorkap. Zorg dat het luchtkanaal schoon is en niet tegen de koelluchtinlaat schuurt.

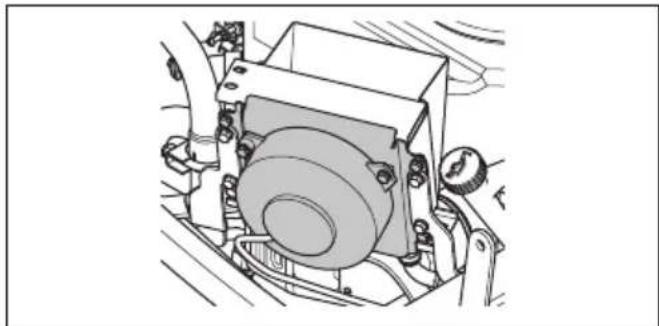

De koeler voor hydraulische olie reinigen

Zorg dat de ventilator voor de koeler van de hydraulische olie niet is geblokkeerd en dat het gebied

rondom de koeler voor de hydraulische olie schoon is. Verwijder gras en vuil met een borstel.

De kappen verwijderen

Verwijderen van motorkap

1. Zet de stoel helemaal naar voren. Zie De stoel afstellen op pagina 120.
2. Kantel de stoel naar voren.
3. Verwijder de splitpennen en gaffelpennen van de scharnieren achter de stoel.
4. Trek de klemmen op de motorkap naar achteren. De klemmen zitten aan de binnenzijde van het motorframe.

1. Til de motorkap op en verwijder deze.

Verwijderen van voorblad

1. Maak de klem op het voorblad los met het hulpstuk aan de contactsleutel.

1. Verwijder het voorblad. Dit is aan het werktuigframe bevestigd met twee haken.

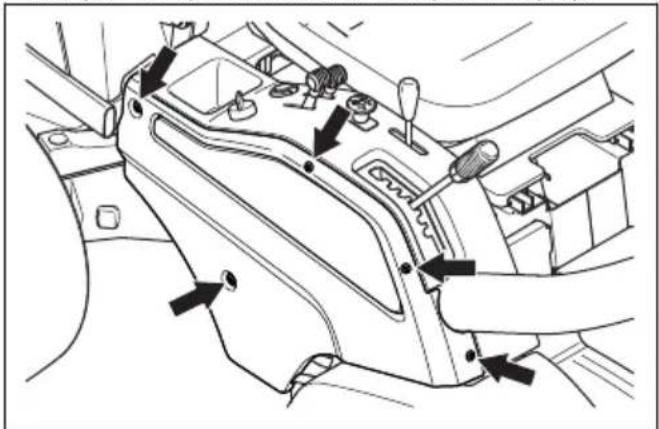

De zijkap verwijderen

- Verwijder de vijf schroeven en verwijder de zijkap.

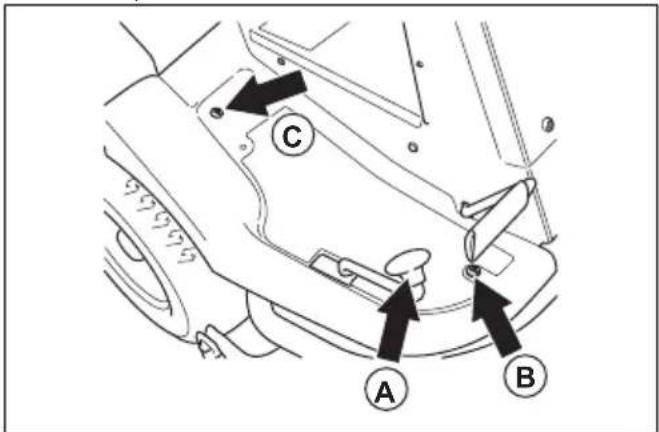

De rechter voetplaat verwijderen

1. Draai aan de knop op het pedaal voor achteruitrijden (A) en verwijder deze.
2. Verwijder de twee schroeven (B en C) en verwijder de voetplaat.

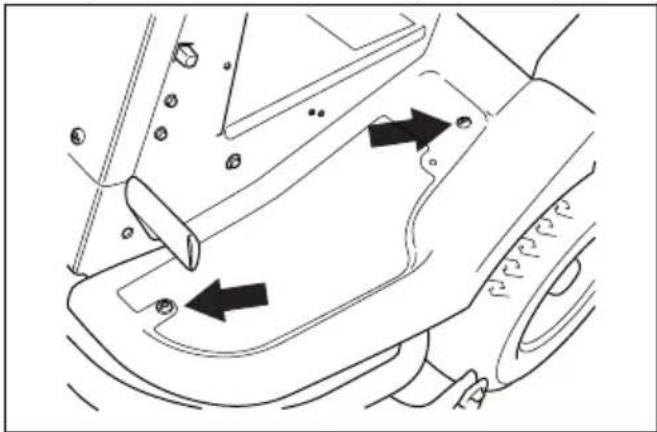

De linker voetplaat verwijderen

- Verwijder de 2 schroeven en verwijder de voetplaat.

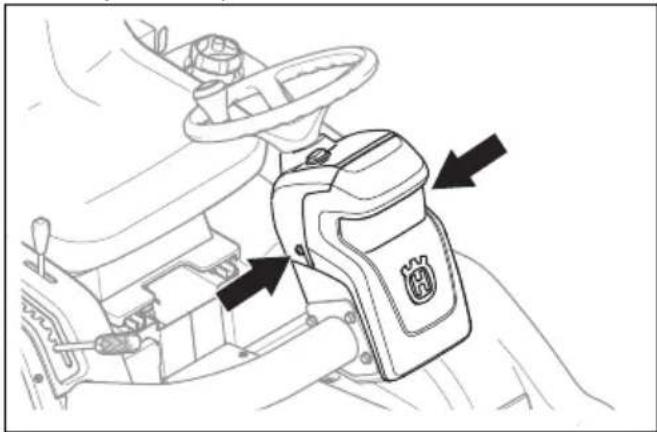

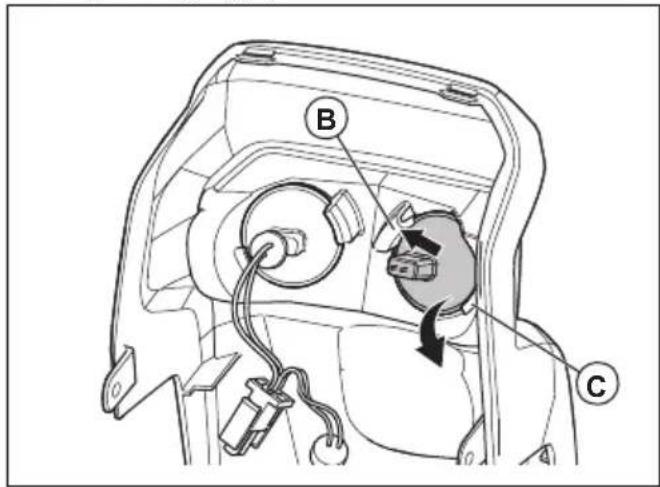

Een defecte lamp vervangen

1. Verwijder de twee schroeven, één aan elke kant, en verwijder de kap.

1. Koppel de kabels los bij de aansluiting (A).

1. Maak de kabels van de defecte lamp los.

1. Duw de defecte lamp naar de binnenste lampbevestiging (B).

1. Til de buitenrand (C) van de lamp op om de lamp te verwijderen.

2. Vervang de defecte lamp. Gebruik het type lamp zoals aangegeven in Technische gegevens op pagina 149.

3. Sluit de kabels aan op de nieuwe lamp.

4. Sluit de kabels aan bij de aansluiting (A).

1. Monteer de kap en draai de twee schroeven vast.

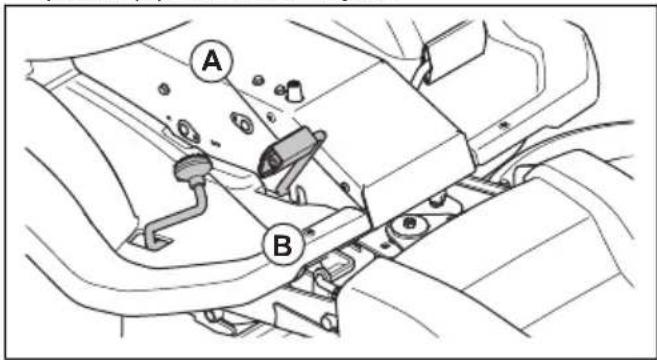

De parkeerrem controleren

1. Parkeer het product op een harde ondergrond die afloopt. Let op: Parkeer het product niet op een grashelling wanneer u de parkeerrem controleert.
2. Trap het parkeerrempedaal in (A).
3. Zet de parkeerrem vrij terwijl u de vergrendelknop (B) ingedrukt houdt.

1. Als het product begint te bewegen, moet u de parkeerrem door een erkende servicewerkplaats laten afstellen.
2. Bedien het parkeerrempedaal opnieuw om de parkeerrem uit te schakelen.

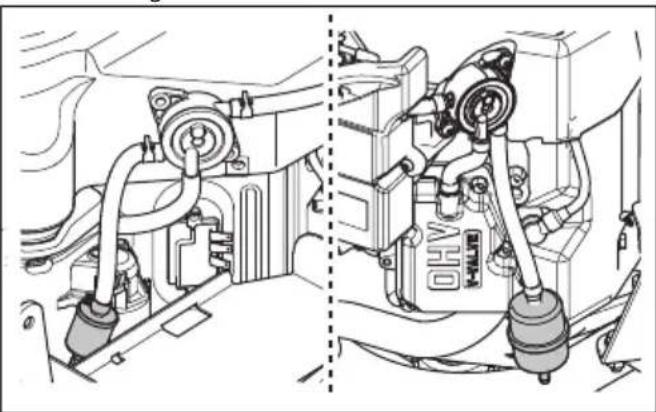

Het brandstofffilter vervangen

1. Verwijder de motorkap om bij het brandstofffilter te kunnen. De afbeelding rechts toont P 524. De afbeelding links toont P 524EFI.

1. Gebruik een platte tang om de slangklemmen van het brandstofffilter te verwijderen.
2. Trek aan de slangeinden om het brandstofffilter te verwijderen.
3. Duw het nieuwe brandstofffilter in de uiteinden van de slangen. Gebruik vloeibaar reinigingsmiddel op de uiteinden van het brandstofffilter om de aansluiting te vergemakkelijken.
4. Duw de slangklemmen tegen het brandstofffilter.

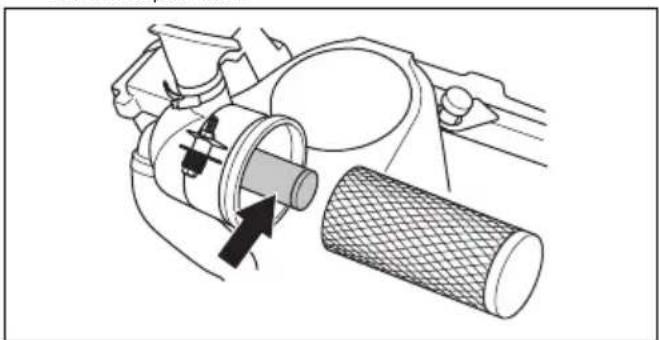

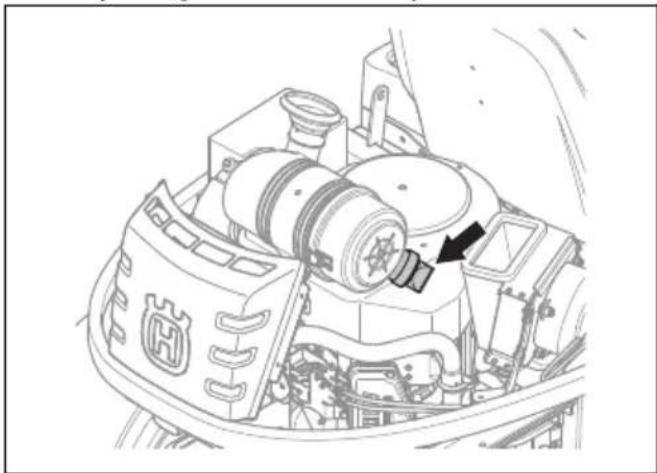

Het luchtfilter reinigen en vervangen

OPGELET: Start de motor niet wanneer het luchtfilter niet is aangebracht.

1. Verwijder de motorkap.

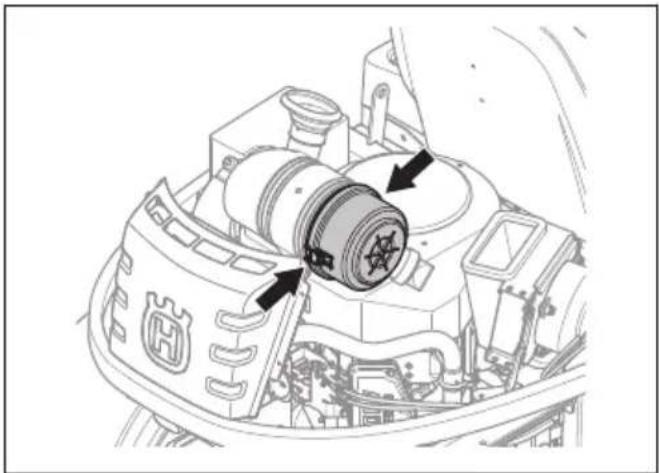

2. Maak de twee knoppen los waarmee het luchtfilterdeksel vastzit.

1. Verwijder het luchtfilterdeksel.

2. Verwijder het luchtfilterpatroon uit het filterhuis.

1. Tik het luchtfilterpatroon voorzichtig tegen een hard oppervlak en blaas met perslucht op het binnenoppervlak. Vervang het luchtfilter als het niet schoon wordt of als het is beschadigd.

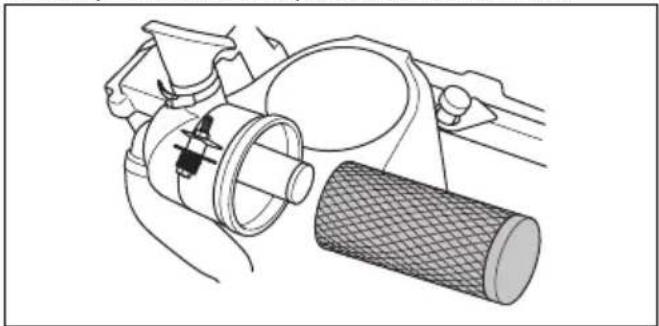

2. Verwijder het binnenste luchtfilterelement achter het luchtfilterpatroon.

1. Tik het binnenste luchtfilterelement tegen een hard oppervlak om het schoon te maken. Vervang het luchtfilter als het niet schoon wordt of als het is beschadigd.

OPGELET: Gebruik geen perslucht om het binnenste luchtfilter te reinigen.

1. Plaats het binnenste luchtfilter en het luchtfilterpatroon terug in hun oorspronkelijke posities in het filterhuis. Zorg ervoor dat het luchtfilterpatroon goed is bevestigd op de bovenkant van de luchtinlaat.

2. Bevestig het luchtfilterdeksel en zorg ervoor dat de deeltjesvanger naar beneden wijst.

Bougie controleren en verwijderen

1. Open de motorkap.
2. Verwijder de ontstekingskabelschoen en reinig het gebied rond de bougie.
3. Verwijder de bougie met een 34'' (19 mm) bougiesleutel.
4. Controleer de bougie. Vervang de bougie als de elektroden zijn verbrand of als de isolatie is gebarsten of beschadigd. Als de bougie niet beschadigd is, reinig deze dan met een staalborstel.
5. Meet de elektrode-opening en zorg ervoor dat deze correct is. Zie Technische gegevens op pagina 149.

1. Buig de zij-elektrode om de elektrode-opening aan te passen.
2. Plaats de bougie terug en draai deze met de hand totdat deze tegen de zitting aan zit.
3. Draai de bougie vast met de bougiesleutel totdat de ring wordt samengedrukt.
4. Draai een gebruikte bougie nogmaals 1/8 slag vast, een nieuwe bougie nog 1/4 slag extra.

OPGELET: Onjuist vastgedraaide bougies kunnen leiden tot motorschade.

1. Vervang de ontstekingskabelschoen.

OPGELET: Probeer de motor niet te starten als de bougie of de ontstekingskabel is verwijderd.

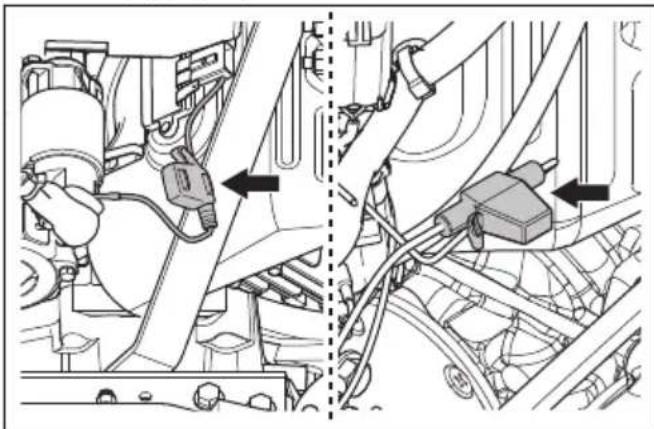

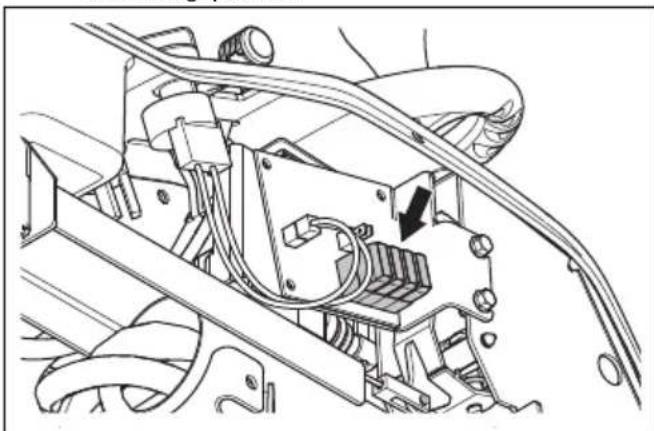

Een zekering vervangen

Een defecte zekering wordt aangegeven door een doorgebrande verbinding.

1. Verwijder de kap om toegang te krijgen tot de defecte zekering.

a) Voor het vervangen van de hoofdzekering verwijdert u de motorkap. De hoofdzekering bevindt zich in een houder onder de accu. De afbeelding rechts toont P 524. De afbeelding links toont P 524EFI.

b) Als u de zekering voor het stroomcontact wilt vervangen, verwijdert u de zijkap. De zekering voor het stroomcontact bevindt zich onder het bedieningspaneel.

1. Trek de zekering uit de houder.

2. Vervang de doorgebrande zekering door een nieuwe zekering van hetzelfde type. Zie Technische gegevens op pagina 149.

3. Bevestig de kappen.

Let op: Als een hoofdzekering binnen korte tijd nadat u deze hebt vervangen nogmaals doorbrandt, is er sprake van kortsluiting. Repareer de kortsluiting voordat u het product opnieuw gebruikt. Zoek hulp van een erkende servicewerkplaats.

De accu opladen

- Laad de accu op wanneer deze te zwak is om de motor te starten.

- Gebruik een standaard acculader.

OPGELET: Gebruik geen boostlader of startbooster. Dit zal leiden tot schade aan het elektrisch systeem van het product.

- Koppel altijd de lader los alvorens de motor te starten.

Noodstart van motor uitvoeren

Als de accu te zwak is om de motor te starten, kunt u gebruik maken van startkabels om een noodstart uit te voeren. Dit product is voorzien van een 12-volt-systeem met negatieve aarding. Het product dat voor de noodstart wordt gebruikt, moet ook een 12-volt-systeem met negatieve aarding hebben.

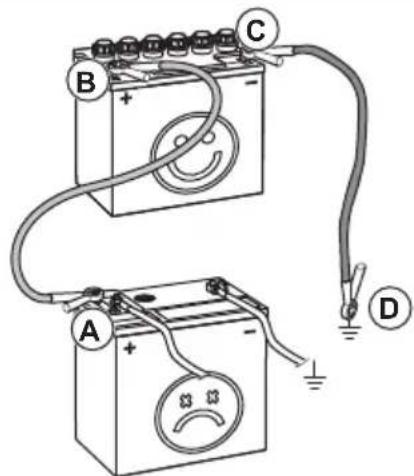

Startkabels aansluiten

WAARSCHUWING: Explosiegevaar door explosief gas dat afkomstig is van de accu. Sluit geen negatieve aansluitklem van de volledig opgeladen accu aan op of in de buurt van de negatieve aansluitklem van de zwakke accu.

OPGELET: Gebruik de accu van uw product niet om andere voertuigen te starten.

1. Verwijder de motorkap.

2. Verwijder de kap van het accuvak.

3. Sluit het ene uiteinde van de rode kabel aan op de PLUSKLEM (+) van de zwakke accu (A).

1. Sluit het andere uiteinde van de rode kabel aan op de PLUSKLEM (+) van de volledig opgeladen accu (B).

WAARSCHUWING: Zorg dat de uiteinden van de rode draden geen kortsluiting maken tegen het chassis.

1. Sluit een uiteinde van de zwarte kabel aan op de MINKLEM (-) van de volledig opgeladen accu (C).
2. Sluit het andere uiteinde van de zwarte kabel aan op een CHASSISMASSA (D), uit de buurt van de brandstoftank en de accu.
3. Plaats de afdekkingen terug.

Startkabels verwijderen

Let op: Verwijder de startkabels in omgekeerde volgorde van aanbrengen.

1. Verwijder de ZWARTE kabel van het chassis.
2. Verwijder de ZWARTE kabel van de volledig opgeladen accu.
3. Verwijder de RODE kabel van de 2 accu's.

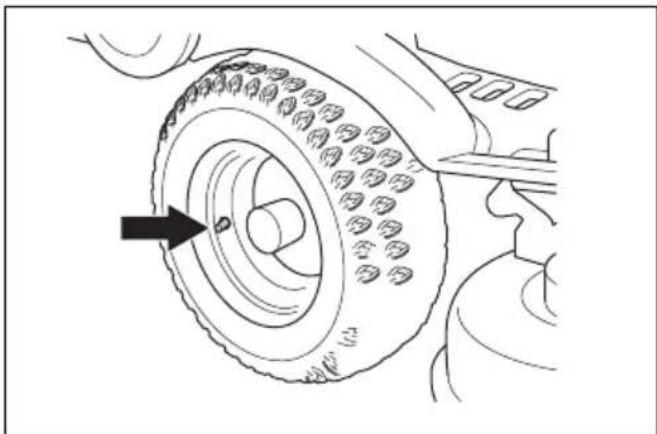

Bandendruk

De aanbevolen bandenspanning is 100 kPa (1,0 bar/14,5 psi) voor alle vier de banden.

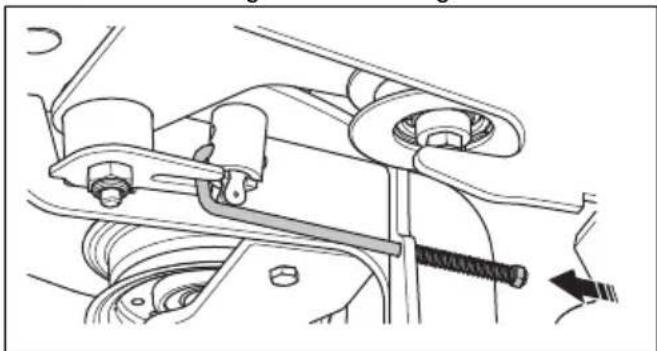

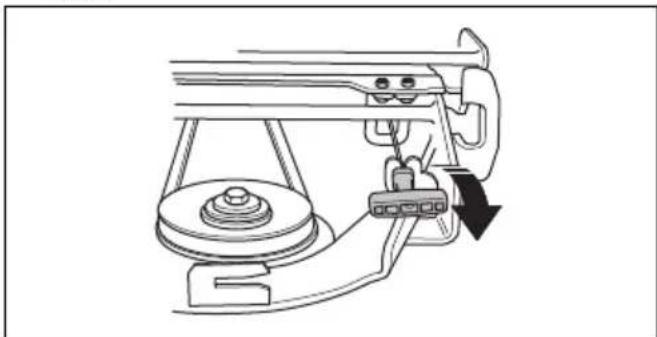

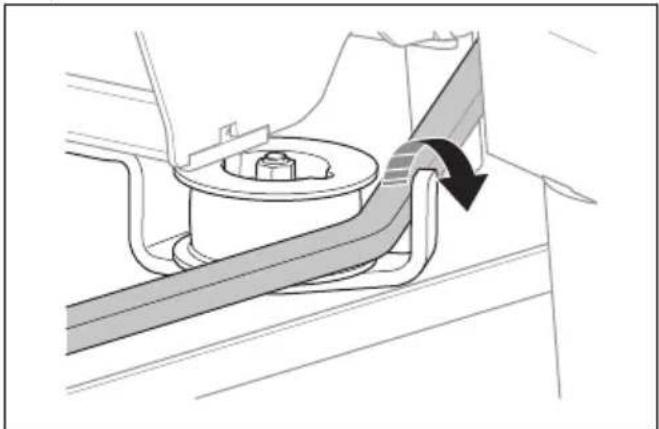

De aandrijfriem van het maaidek vervangen

1. Zet het maaidek omlaag.
2. Verwijder het voorblad.
3. Trek de veerhendel naar links uit de veerhouder om de spanning van de spanrol voor de aandrijfriem te halen.

1. Verwijder de linker zijkap van het maaidek.
2. Neem de veerstang uit de hefketting.

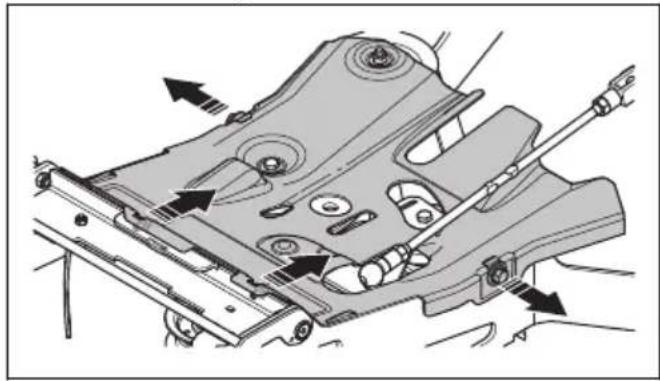

1. Verwijder de vier schroeven en verwijder de riembescherming.

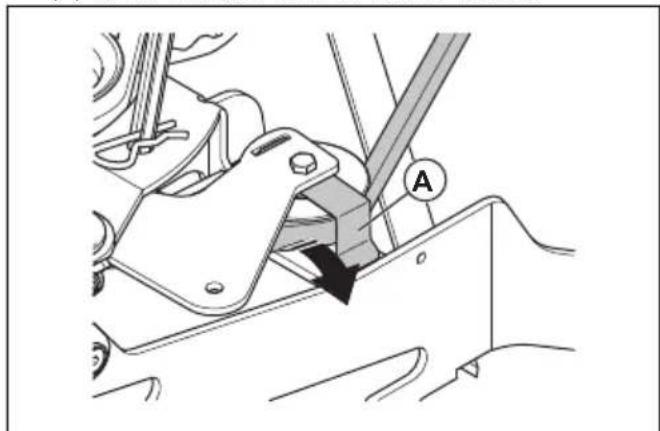

1. Verwijder de riem van de poelie, til de riemhouder (A) op en verwijder de riem van de spanrol.

1. Verwijder de riem van de poelie op het werktuigframe.

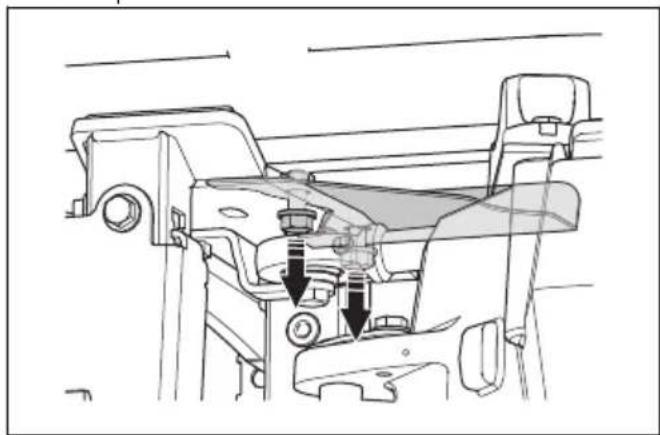

1. Verwijder de riembescherming onder de motorpoelie.

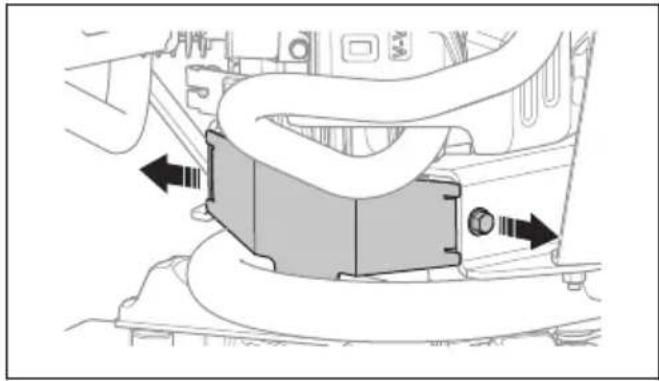

1. Verwijder de riembescherming vóór de achterste transmissie.

1. Verwijder de riem van de motorpoelie.

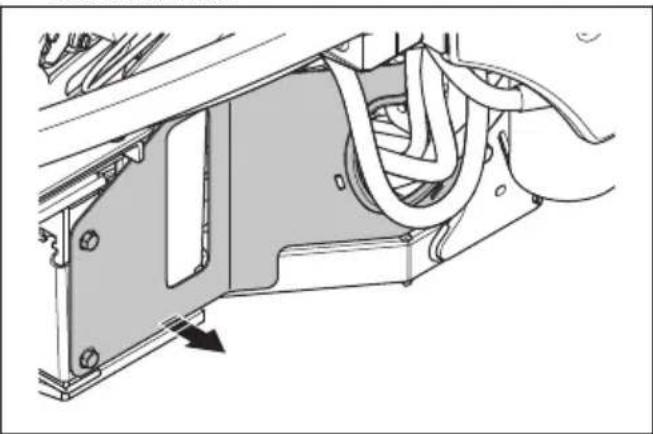

2. Verwijder de riembescherming aan de rechterzijde van de machine.

1. Trek het voorste gedeelte van de riem naar buiten via de rechterzijde van de gelede eenheid van het product.

1. Maak de riem los van de haak op de middelste poelie.

1. Trek de aandrijfriem uit.
2. Breng een nieuwe aandrijfriem aan in de omgekeerde volgorde van verwijderen.

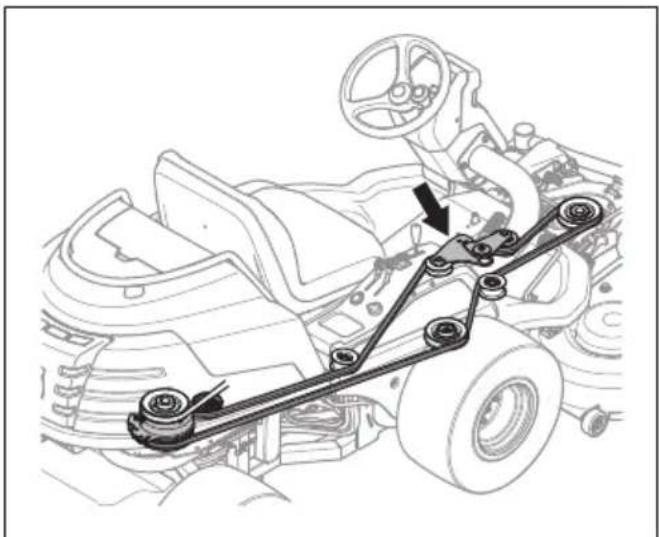

Zorg dat de aandrijfriem voor het maaidek wordt aangebracht zoals getoond in de afbeelding. Zorg ervoor dat deze juist in de spanpoelie zit, die in de afbeelding met een pijl is aangegeven.

Het maaidek in de onderhoudsstand zetten

1. Zie stappen 1-8 in Het maaidek verwijderen op pagina 119.

2. Pak de voorste rand van het maaidek vast en trek het maaidek naar voren tot de aanslag.

1. Til het maaidek op tot het verticaal staat en een klikgeluid hoorbaar is. Het maaidek wordt automatisch vergrendeld in de verticale stand.

Het maaidek in de maaistand zetten

1. Houd de voorkant van het maaidek vast met uw linkerhand.
2. Maak de vergrendeling met uw rechterhand los.

1. Laat het maaidek neer en druk het naar binnen tot de aanslag.
2. Breng de aandrijfriem rondom het aandrijfwiel voor het maaidek aan.

3. Bevestig de kabel voor hoogteinstelling.

4. Plaats de veerhendel in de veerhouder.

1. Bevestig de voorste afdekking.

Bodemdruk van maaidek controleren en aanpassen

Een juiste bodemdruk zorgt ervoor dat het maaidek boven de bodem beweegt, maar er niet hard tegenaan drukt.

1. Controleer de bandenspanning. Zie Bandendruk op pagina 133.
2. Parkeer het product op een vlakke ondergrond.
3. Zet het maaidek omlaag in de maaistand.

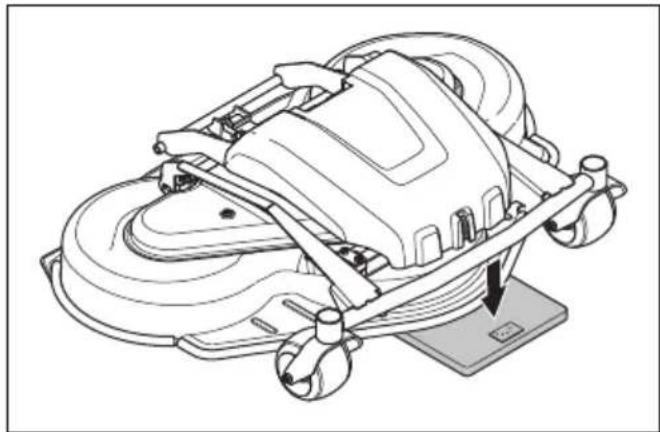

4. Plaats een personenweegschaal onder de voorkant van het maaidek.

1. Plaats een houten blok tussen het frame en de personenweegschaal. Het houten blok zorgt ervoor dat er geen gewicht wordt toegepast op de steunwielen.

2. De juiste bodemdruk is tussen 12 en 15 kg (26,5-33 lb). Om de bodemdruk af te stellen draait u aan de stelschroeven achter beide voorwielen.

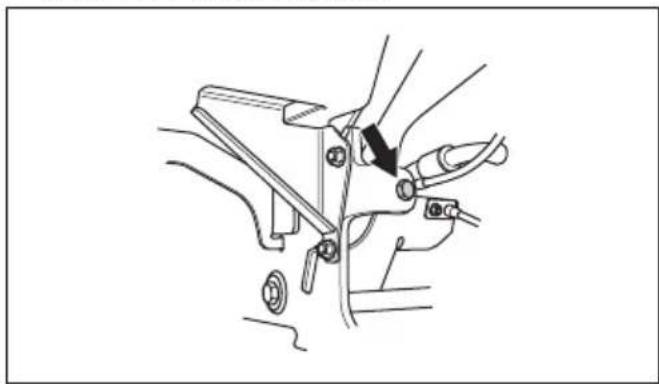

3. Draai de bouten rechts- of linksom totdat de bodemdruk tussen 12 en 15 kg ligt (26,5-33 lb). Zorg ervoor dat de veren een gelijke spanning hebben aan de rechter- en linkerkant.

Controleren of het maaidek correct is uitgelijnd

1. Controleer de bandenspanning. Zie Bandendruk op pagina 133.
2. Parkeer het product op een vlakke ondergrond.
3. Zet het maaidek omlaag in de maaistand.
4. Zet de maaihoogtehendel in de middelste stand.
5. Meet de afstand tussen de bodem en de voorste en achterste rand van het maaidek. Zorg dat de achterkant 4-6 mm (1/5 inch) hoger is dan de voorkant.

De uitlijning van het maaidek afstellen

1. Verwijder het voorblad.

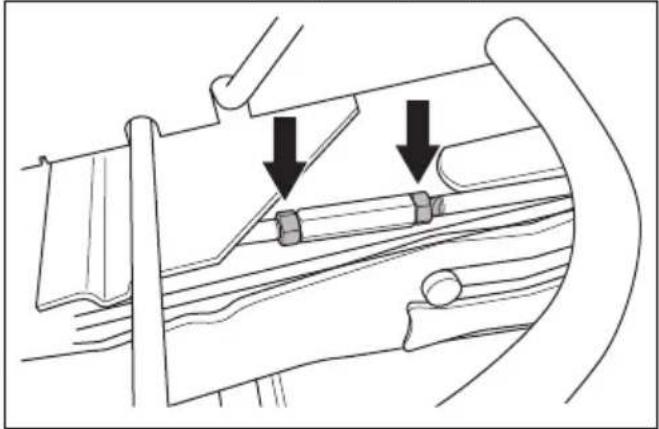

2. Draai de moeren op de geleidingsstang los.

1. Draai aan de geleidingsstang om deze langer of korter te maken. Maak de geleidingsstang langer om de achterkant van het voorblad omhoog te zetten. Maak de geleidingsstang korter om de achterkant van het voorblad omlaag te zetten.

1. Draai de moeren op de geleidingsstang na het afstellen vast.
2. Controleer de uitlijning. Zie Controleren of het maaidek correct is uitgelijnd op pagina 136.
3. Bevestig de voorste afdekking.

De V-riem op het maaidek vervangen

WAARSCHUWING: Gevaar voor verbrijzeling. Draag veiligheidshandschoenen.

1. Verwijder het maaidek. Zie Het maaidek verwijderen op pagina 119.

2. Open de vergrendeling voor de geleidingsstangbout.

1. Verwijder de twee bouten waarmee de vergrendelbeugel op het maaidekframe is bevestigd.

1. Verwijder de vergrendelbeugel en verwijder het maaidekframe.
2. Verwijder de twee bouten op het maaidekframe.

1. Verwijder de schroeven uit de afdekking van het maaidek. Til het maaidekframe op en verwijder de afdekking van het maaidek.

1. Koppel de spanveer voor de V-riem los en verwijder de V-riem.

1. Bevestig een nieuwe V-riem in de omgekeerde volgorde van verwijderen.

De BioClip-plug verwijderen en aanbrengen

1. Zet het maaidek in de onderhoudsstand.
2. Verwijder de 3 schroeven die de BioClip-plug op zijn plaats houden en verwijder de plug.

1. Breng drie M8x15 mm schroeven aan in de schroefopeningen voor de BioClip-plug om schade aan de schroefdraad te voorkomen.

2. Zet het maaidek in de maaistand.

3. Bevestig de BioClip-plug in omgekeerde volgorde.

De messen inspecteren

OPGELET: Beschadigde of onjuist gebalanceerde messen kunnen schade aan het product veroorzaken. Vervang beschadigde messen. Laat botte messen slijpen en balanceren door een erkende servicewerkplaats.

1. Zet het maaidek in de onderhoudsstand.

2. Controleer de messen visueel op beschadigingen en of het nodig is om ze te slijpen.

1. Draai de mesbouten vast met een aanhaalmoment van 80–85 Nm.

Messen vervangen

1. Zet het maaidek in de onderhoudsstand.

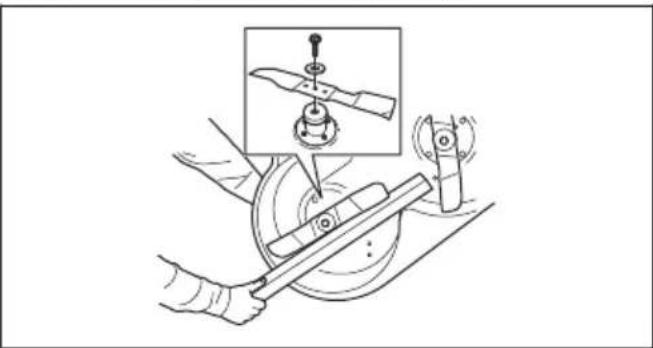

2. Zet het mes vast met een houten blok.

1. Draai de bout van het mes los en verwijder de bout samen met de sluitringen en het mes.

2. Monteer het nieuwe mes met de schuine uiteinden in de richting van het maaidek.

WAARSCHUWING: Het gebruik van een onjuist type mes kan ertoe leiden dat objecten uit het maaidek geworpen worden en ernstig letsel veroorzaken. Gebruik alleen messen die worden aangegeven in Technische gegevens op pagina 149.

1. Bevestig het mes, de ring en de bout. Draai de bout vast met een aanhaalmoment van 80–85 Nm.

Het motoroliepeil controleren

1. Parkeer het product op een vlakke ondergrond en schakel de motor uit.

2. Verwijder de motorkap.

3. Maak de peilstok los en trek hem eruit.

1. Veeg de olie van de peilstok.
2. Steek de peilstok weer helemaal terug en maak hem niet vast.
3. Trek de peilstok eruit en lees het oliepeil af.
4. Het oliepeil moet tussen de markeringen op de peilstok staan. Als het peil bijna bij de markering "ADD" staat, moet u olie bijvullen tot de markering "FULL".

ADD FULL

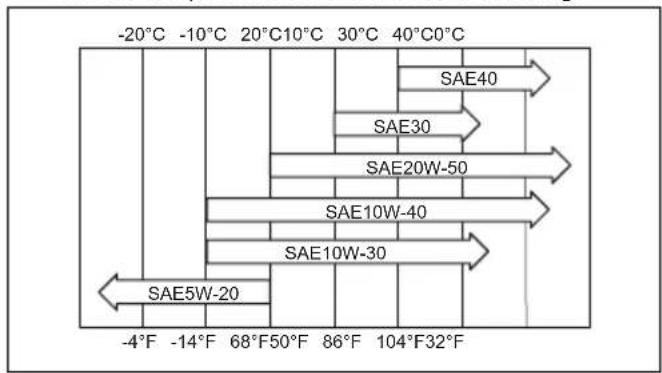

1. Vul langzaam olie bij via de opening voor de peilstok. Gebruik een olieviscositeit die geschikt is voor de temperatuurbereiken in de afbeelding.

-20°C -10°C 20°C10°C 30°C 40°C0°C SAE40 SAE30 SAE20W-50 SAE10W-40 SAE10W-30 SAE5W-20 -4°F -14°F 68°F50°F 86°F 104°F32°F

OPGELET: Meng nooit verschillende soorten olie door elkaar.

1. Zet de peilstok goed vast voordat u de motor start. Start de motor en laat die stationair draaien gedurende circa 30 seconden. Stop de motor. Wacht 30 seconden en controleer het oliepeil nogmaals.

De motorolie verversen en het oliefilter vervangen

Als de motor koud is, moet u de motor starten en 1-2 minuten laten draaien voordat u de motorolie aftapt. Hierdoor wordt de motorolie warm en is deze gemakkelijker af te tappen.

WAARSCHUWING: Laat de motor niet langer dan 1 tot 2 minuten draaien voordat u de motorolie aftapt. De motorolie wordt zeer heet en kan brandwonden veroorzaken. Laat de motor afkoelen voordat u de motorolie aftapt.

WAARSCHUWING: Als u motorolie most op uw lichaam, was dat dan af met water en zeep.

1. Verwijder de motorkap.
2. Plaats een opvangbak onder de olieaftapplug.

1. Verwijder de peilstok.
2. Verwijder de olieaftapplug van de motor.
3. Laat de olie in de bak lopen.
4. Bevestig de olieaftapplug en draai deze volledig vast.
5. Draai het oliefilter linksom om het te verwijderen.

1. Smeer de rubberen afdichting op het nieuwe oliefilter in met een beetje verse motorolie.
2. Om het nieuwe oliefilter te bevestigen, draait u het filter met de hand rechtsom tot de rubberen afdichting op zijn plaats zit, waarna u het filter nog een halve slag verder draait.
3. Vul de motor met nieuwe olie zoals aangegeven in Het motoroliepeil controleren op pagina 138.
4. Start de motor en laat die gedurende 3 minuten stationair draaien.
5. Schakel de motor uit en controleer het oliefilter op lekkage.
6. Vul olie bij en compenseer daarbij de hoeveelheid die het nieuwe oliefilter opneemt.

Let op: Voor veilig afvoeren van afgewerkte motorolie, zie Afvoeren op pagina 148.

Het transmissieoliepeil controleren

1. Gebruik de oliepeilstok om het oliepeil in de transmissie af te lezen.

1. Het oliepeil moet tussen de markeringen op de peilstok staan.

1. Als het oliepeil te laag is, vul dan olie bij van het type opgegeven in Technische gegevens op pagina 149.

Het oliepeil in het hydraulische systeem controleren

1. Kantel de stoel naar voren.

2. Reinig het gebied rondom de oliedop met een droge doek.

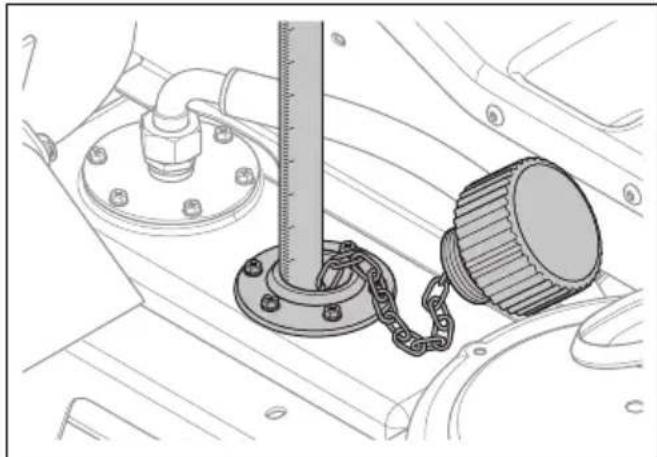

3. Verwijder de oliedop en controleer het peil van de hydraulische olie. Het juiste oliepeil is 40-60 mm van de bovenkant van de zeef.

1. Als het oliepeil te laag is, vul dan olie bij van het type opgegeven in Technische gegevens op pagina 149.

QUICK MAINTENANCE GUIDE FOR P 524

400 h 200 h 100 h 40 h 10 h 400 h 400 h 200 h 100 h 40 h 10 h 577 22 19-01 40 h 100 h 400 h SAE 10W 50 APISM = BL FUEL CAPACITY = 22L TIRE PRESSURE = Front & Rear 1.0bar 1.2L 2.2L MOTOR OIL SAE 10W 40 APICD 0.9L Front & Rear TRANSMISSION OIL 10W 50 APISM FIRST OIL CHANGE AFTER 25h

Symbolen van beknopte handleiding voor onderhoud

Vervang het filter

Ververs de olie

Visuele inspectie of controle van het oliepeil

Smeer de smeernippel met vet

Smeer met motorolie

Controleer de staat en spanning van de aandrijfriem

Vervang de aandrijfriem

Overzicht voor smering

1. Achteraslager
2. Verbindingsstang
3. Gelede lager
4. Vooraslager
5. Stuurcilinder
6. As voor hefketting

Smering, algemene informatie

• Verwijder de contactsleutel om te voorkomen dat de machine tijdens het smeren onbedoeld gaat draaien.
• Gebruik motorolie bij het smeren met een oliekan.
• Gebruik bij het smeren met vet een chassis- of kogellagervet dat corrosie voorkomt. Verwijder overtollig vet na het smeren.
• Smeer twee keer per week als u het product dagelijks gebruikt.

- Vermijd het morsen van smeermiddel op de aandrijfriemen of in de groeven van de poelies. Als u morst, maak dan schoon met alcohol. Als de wrijving tussen de aandrijfriem en de poelie niet voldoende is nadat u hebt schoongemaakt met alcohol, vervang dan de aandrijfriem.

OPGELET: Gebruik geen benzine of andere aardolieproducten om aandrijfriemen te reinigen.

Kabels smeren

• Smeer de twee uiteinden van de kabels en zet de bedieningselementen in de eindstanden.
• Breng na het smeren de rubberen mantels aan op de kabels.

- Kabels met ommanteling moeten regelmatig worden gesmeerd om storing te voorkomen.

a) Verwijder de kabel en hang deze verticaal.
b) Smeer de kabel met dunne motorolie tot er onderaan olie begint af te druipen. Vervang de kabel als er onderaan geen olie afdruipt.

Let op: U kunt een kleine plastic zak met olie vullen en de plastic zak met tape afdichten tegen de kabelmantel. Laat de kabel verticaal uit de zak hangen tot de volgende dag.

Het maaidek smeren

1. Verwijder het voorblad.
2. Smeer de verbindingen en de lagers met motorolie.

Het pedaalsysteem smeren

1. Verwijder de vier schroeven en verwijder de frameplaat.

1. Trap de pedalen in en laat ze los, en smeer de bewegende onderdelen met motorolie.

1. Smeer de kabels van de pedalen voor vooruit- en achteruitrijden met motorolie.

De parkeerremkabel smeren

1. Verwijder de vier schroeven en verwijder de frameplaat.
2. Neem de zijkap links weg.
3. Verwijder de rubberen mantel van de parkeerremkabel.
4. Smeer de uiteinden van de parkeerremkabel met motorolie.

1. Smeer de parkeerremkabel met motorolie.
2. Trap drie keer het parkeerrempedaal in en smeer de parkeerremkabel opnieuw.
3. Bevestig de linker zijkap en de frameplaat.

De kettingen in de frametunnel smeren

1. Verwijder de schroeven en verwijder de frameplaat.
2. Smeer de ketting in de frametunnel met motorolie of een kettingspray.

De stoelrails smeren

1. Kantel de stoel naar voren.

2. Smeer de stoelrails met motorolie.

1. Neem de zijkap rechts weg.
2. Smeer de vrije uiteinden van de kabels, inclusief de uiteinden bij de motor, met motorolie.

1. Zet de gashendel, chokehendel en hendels voor het maaidek in hun eindstanden en smeer de kabels opnieuw.

2. Smeer de verbindingen, vergrendelingen en lagers van de hendels voor het maaidek met motorolie.

1. Breng de rechter zijkap aan.

De kabel van de hydrostatische transmissie smeren

1. Smeer de verbindingen en lagers van de kabel van de hydrostatische transmissie met motorolie.

2. Verwijder de rubberen huls en smeer de kabel van de hydrostatische transmissie met motorolie.

1. Trap het pedaal voor vooruitrijden vijf keer in en smeer de kabel van de hydrostatische transmissie opnieuw.

2. Bevestig de rubberen huls.

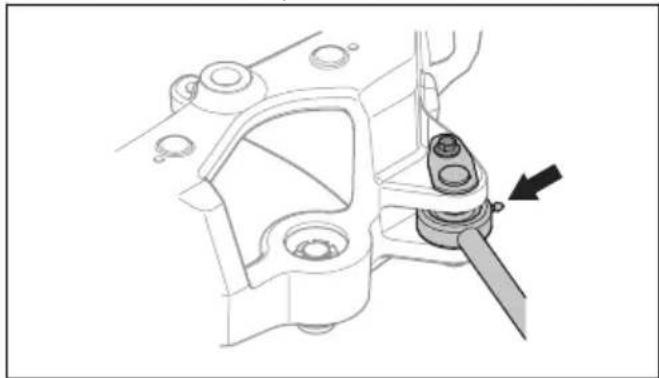

De stuurcilinder smeren

De stuurcilinder heeft twee smeernippels, één aan elk uiteinde.

- Smeer met een smeerpistool totdat er vet uitkomt.

Het gewrichtslager smeren

1. Smeer het gewrichtslager van de gelede eenheid met een smeerpistool tot er vet uitkomt.

1. De verbindingsstang heeft twee smeernippels, één aan elke kant. Smeer met een smeerpistool totdat er vet uitkomt.

Als u in deze richtlijnen geen oplossing voor uw probleem kunt vinden, neem dan contact op met uw Husqvarna-servicewerkplaats.

Probleem Oorzaak
De startmotor laat de motor niet aanslaan	De parkeerrem is niet ingeschakeld. Zie De parkeerrem inschakelen en uit-schakelen op pagina 124.
	De hefhendel voor het maaidek staat in de maaistand. Zie Het maaidek heffen op pagina 121.
	De hoofdzekering is doorgebrand. Zie Een zekering vervangen op pagina 132.
	Het contactslot is defect.
	Slecht contact tussen de kabel en de accu. Zie Veiligheid bij accu's op pagina 117.
	De accu is te zwak. Zie De accu opladen op pagina 132.
	De startmotor is defect.
De motor start niet wanneer de start-motor de motor laat aanslaan	Geen brandstof in de brandstoftank. Zie Brandstof bijvullen op pagina 120.
	De bougie is defect.
	De ontstekingskabel is defect.
	Vuil in de carburateur of brandstofleiding (P 524).
	Vuil in de brandstofleiding (P 524EFI).
De motor loopt niet gelijkmatig De bougie is defect.
De motor produceert nauwelijks vermogen	Het luchtfilter is verstopt. Zie Het luchtfilter reinigen en vervangen op pagina 131.
	De bougie is defect.
	Vuil in de carburateur of brandstofleiding (P 524).
	Vuil in de brandstofleiding (P 524EFI).
	De chokekabel is verkeerd afgesteld (P 524).
De motor produceert nauwelijks vermogen	Het luchtfilter is verstopt. Zie Het luchtfilter reinigen en vervangen op pagina 131.
	De bougie is defect.
	Vuil in de carburateur of brandstofleiding (P 524).
	Vuil in de brandstofleiding (P 524EFI).
De transmissie levert niet genoeg vermogen	De gaskabel is verkeerd afgesteld.
	De koelluchtinlaat of de koelvinnen van de transmissie zijn geblokkeerd.
	Er zit geen olie in de transmissie of het oliepeil is te laag. Zie Het transmis-sieoliepeil controleren op pagina 140.
De accu laadt niet De accu is defect. Zie Veiligheid bij accu's op pagina 117.
Het product trilt De messen zitten los.	Slecht contact bij de kabelklemmen op de accupolen. Zie Veiligheid bij ac-cu's op pagina 117.
Het maairesultaat is onvoldoende De messen zijn bot. Zie Messen vervangen op pagina 138.
Het maairesultaat is onvoldoende De messen zijn bot. Zie Messen vervangen op pagina 138.
Het maairesultaat is onvoldoende De messen zijn bot. Zie Messen vervangen op pagina 138.
Het maairesultaat is onvoldoende De messen zijn bot. Zie Messen vervangen op pagina 24.
Het maairesultaat is onvoldoende De messen zijn bot. Zie Messen vervangen op pagina 124.
Het maairesultaat is onvoldoende De messen zijn bot. Zie Messen vervangen op pagina 124.
Het maairesultaat is onvoldoend De messen zijn bot. Zie Messen vervangen op pagina 124.
Het maairesultaat is onvoldoend De messen zijn bot. Zie Messen vervangen op pagina 124.

Problemen met betrekking tot de waarschuwingslampjes op P 524EFI

Probleem Symptoom Oorzaak
Het motortoerental is verlaagd naar laag stationair toerental en het motorstoringslampje brandt	De motor is te heet. Er zit vuil in de binnenkant van het motorhuis.
	De accuspanning is onjuist. De accu is te zwak of defect. Zie de accu opladen op pagina 132.
	De invoersensor voor de gashendel werkt niet correct.	De bedrading is onjuist of de sensor is defect.
	De interne ECU/het gasklephuis werkt niet correct.	De gasklepregeling is defect.
		De gaskleppositiesensor is defect.
	De motor detecteert overtoeren. Het motortoerental is hoger dan het maximale toerental.
Het motortoerental is verlaagd naar laag stationair toerental en het lamp-je voor lage oliedruk brandt	De oliedruk is te laag. Het oliepeil is laag. Zie Het motorolie- peil controleren op pagina 138

Vervoer, opslag en verwerking

Transport

• Het product is zwaar en kan letsel door verbrijzeling veroorzaken. Wees voorzichtig wanneer u het product op een voertuig of aanhangwagen laadt of eraf haalt.
• Gebruik een goedgekeurde aanhangwagen voor vervoer van het product.
• Zorg dat u de plaatselijk geldende verkeersregels kent voor het vervoeren van het product op een aanhanger of voor rijden op de openbare weg.

Het product veilig vastzetten op een aanhanger

WAARSCHUWING: De parkeerrem is niet voldoende om het product tijdens transport te zekeren. Bevestig het product stevig aan de aanhangwagen.

Uitrusting: 2 goedgekeurde spanbanden en 4 wigvormige wielkeggen.

1. Schakel de parkeerrem in.

2. Bevestig de spanbanden rond het frame of de achterkant van het onderstel.

3. Zet de spanbanden vast in de richting van de achterkant en de voorkant van de aanhangwagen om het product in lengterichting te zekeren.
4. Plaats de wielkeggen voor en achter de achterwielen.

Het product slepen

Het product is voorzien van een hydrostatische transmissie. Ter voorkoming van schade aan de transmissie mag u het product uitsluitend over een korte afstand en bij lage snelheid slepen.

Ontkoppel de transmissie voorafgaand aan slepen. Zie De hydraulische druk aflaten en toepassen op pagina 120.

Opslag

Bereid het product voor op opslag aan het eind van het seizoen, en voorafgaand aan opslag langer dan 30 dagen. Als u de brandstof langer dan 30 dagen in de tank laat zitten, kunnen kleverige deeltjes verstopping in

de carburateur veroorzaken. Dit heeft een negatief effect op de werking van de motor.

Voeg een stabilisatiemiddel toe aan de brandstof om te voorkomen dat kleverige deeltjes ontstaan tijdens opslag van de machine. Bij gebruik van alkylaatbenzine is toevoegen van een stabilisatiemiddel niet nodig. Als u standaard benzine gebruikt, ga dan niet over op het gebruik van alkylaatbenzine. Hierdoor kunnen kwetsbare rubberen onderdelen hard worden. Voeg een stabilisatiemiddel toe aan de brandstof in de tank of in de jerrycan. Gebruik altijd de mengverhoudingen die de fabrikant voorschrijft. Laat de motor minstens 10 minuten draaien nadat u het stabilisatiemiddel heeft toegevoegd om te zorgen dat het stabilisatiemiddel ook de carburateur bereikt.

WAARSCHUWING: Zet het product met brandstof in de tank niet binnen of op plekken met een slechte ventilatie. Er is gevaar voor brand als brandstofdampen dicht bij open vuur, vonken of waakvlammen zoals die van boilers, heetwatertanks of wasdrogers komen.

WAARSCHUWING: Verwijder gras, bladeren en andere brandbare materialen van het product om het risico van brand te verkleinen. Laat het product afkoelen voordat u die in de stallingsruimte plaatst.

• Reinig het product, zie Product reinigen op pagina 127. Werk lakbeschadigingen bij om corrosie te voorkomen.
• Inspecteer het product op versleten of beschadigde onderdelen en draai loszittende moeren en schroeven vast.
• Verwijder de accu. Reinig hem, laad hem op en berg hem op een koele plaats op.
• Ververs de motorolie en voer de afgewerkte olie af.
• Leeg de brandstoftank. Start de motor en laat die draaien tot de carburateur leeg is.

Let op: Leeg de brandstoftank en de carburateur niet als u een stabilisatiemiddel aan de tank heeft toegevoegd.

• Verwijder de bougies en giet ongeveer een eetlepel motorolie in elke cilinder. Draai de motoras om de olie aan te brengen en breng de pluggen weer aan.
• Smeer alle smeernippels, koppelingen en assen.
• Stal het product in een schone en droge ruimte en dek het product af voor extra bescherming.
• Een hoes voor bescherming van uw product tijdens stalling of transport is verkrijgbaar bij uw dealer.

Afvoeren

- Chemicaliën kunnen gevaarlijk zijn en mogen niet worden in de bodem wordt geloosd. Voer gebruikte

chemicaliën af naar uw servicepunt of een afvalverwerkingspunt.

• Wanneer het product is versleten, lever het dan in bij uw dealer of een geschikt recyclingbedrijf.
• Olie, oliefilters, brandstof en de accu kunnen negatieve effecten hebben op het milieu. Neem de plaatselijk geldende wet- en regelgeving voor recycling in acht.
• Gooi de accu niet bij het huishoudelijk afval.
• Lever de accu in bij een Husqvarna servicewerkplaats of bij een bedrijf dat oude accu's verwerkt.

Technische gegevens

Technische gegevens

	P 524 P 524EFI
Afmetingen, zie ook Productafmetingen op pagina 151
Lengte zonder maaidek, mm 2058 2058
Gewicht zonder maaidek, met lege tanks, kg 427 432
Bandenmaat 18×8,50×8 18×8,50×8
Bandenspanning, achter - voor, kPa / bar / PSI 100	/ 1,0 / 14,5 100 / 1,0 / 14,5
Max. helling, graden ° 10 10
Motor
Merk / Model Kawasaki/V-Twin, FX691V-	KME09023	Kawasaki/V-Twin, FX730VEFI-KME01609-C1
Nominaal motorvermogen, kW ^9	13,9 15,6
Cilinderinhoud, cm ^3	726 726
Max. motortoerental, omw/min 3000 +/- 75 3000 +/-	75
Max. snelheid vooruit, km/h 13 13
Brandstof, min. octaangetal loodvrij	95 (max. methanol 5%, max. ethanol 10%, max. MTBE 15%)	95 (max. methanol 5%, max. ethanol 10%, max. MTBE 15%)
Tankinhoud, l	22 22
Olie, API-klasse CD of beter	SAE 10W/40	SAE 10W/40
Olievolume incl. filter, l	2,1	2,1
Olievolume excl. filter, l	1,8	1,8
Startmotor	Elektrische start, 12 V	Elektrische start, 12 V
Transmissie
Merk / Model Kanzaki/KTM 23 Kanzaki/KTM 23
Olie, klasse API SM, ACEA A3/B4	SAE 10W/50 Synthetic	SAE 10W/50 Synthetic
Oliecapaciteit versnellingsbak voor, l	0,9	0,9
Oliecapaciteit versnellingsbak achter, l	0,9	0,9
Hydraulisch systeem
Max. werkdruk, bar/psi	120/1740	120/1740
Inhoud hydraulische tank, l	8	8
Inhoud hydraulisch systeem, l	13 13
Olie, API-klasse SM of hoger SAE 10W/50 Synthetic	SAE 10W/50 Synthetic
Elektrisch systeem
Type 12 V, negatief geaard 12 V, negatief geaard
Accu 12 V, 24 Ah 12 V, 24 Ah
Bougie NGK BPR4ES NGK BPR4ES
Hoofdzekering, platte pen, A 20 20
Zekering voor stroomcontact, platte pen, A 5 5
Afstand tussen de elektroden, mm/inch 0,75/0,030	0,75/0,030
Lampen LED, 2×12 V 4,6-6,5 W,	GU5.3, MR16	LED, 2×12 V 4,6-6,5 W, GU5.3, MR16
Maaidek
Type Combi 103 Combi 122
	Combi 112
	Combi 122

Maaidek Combi 103 Combi 112	Combi 122
Maaibreedte, mm	1030	1120	1220
Maaihoogte, 7 standen, mm	25-80	25-80	25-80
Breedte, mm	1120	1220	1330
Gewicht, kg	49	56	64
Blad
Lengte, in mm	383	420	454
Artikelnummer	5041904-10	5041878-10	5354294-10
Geluidsemissies^10
Geluidsvermogenniveau, gemeten dB(A)	99	99	102
Geluidsvermogenniveau, gegarandeerd dB(A)	100	100	104
Geluidsniveau^11
Geluidsdrukniveau bij het oor van de gebruiker, dB (A)	86	85	89
Trillingsniveau^12
Maaidek Combi 103 Combi 112 Combi 122
Trillingsniveau in stuurwiel, m/s ^2	1,7 1,7 1,7
Trillingsniveau in stoel, m/s ^2	0,7 0,7 0,7

WAARSCHUWING: Het gebruik van een maaidek dat niet is goedgekeurd voor gebruik in combinatie met het product kan wegslingeren van objecten veroorzaken wat

tot ernstig letsel kan leiden. Gebruik geen andere typen maaidek dan aangegeven in deze gebruikershandleiding.

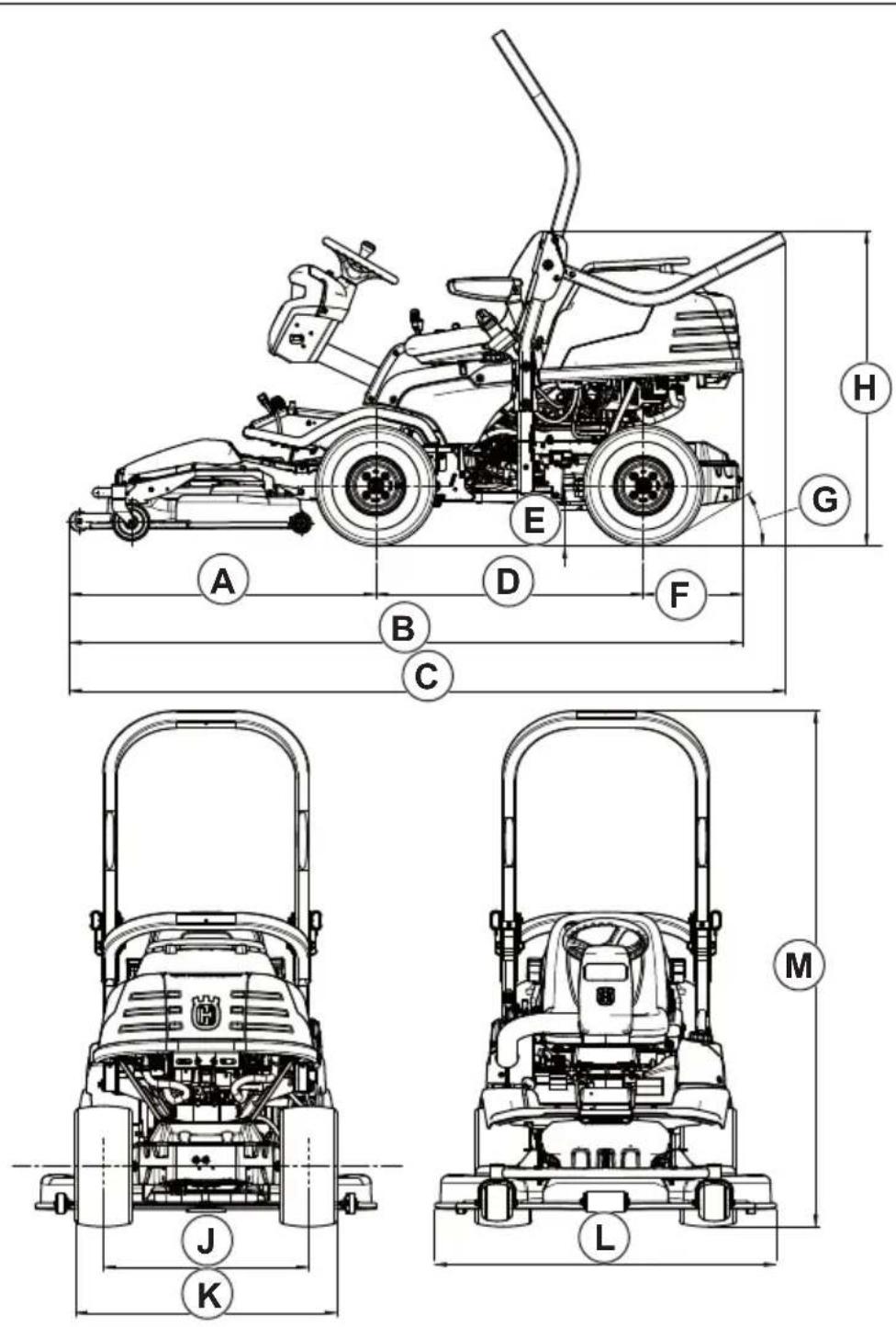

Productafmetingen

Afmetingen inclusief maaidek worden gemeten met het maaidek Combi 122 bevestigd.
A	1145 mm	D	1000 mm	G	30°	K	977 mm
B	2514 mm	E	137 mm	H	1174 mm	L	1275 mm
C	2675 mm	F	370 mm	J	765 mm	M	1924 mm

Accessoires

Deze bedieningshandleiding bevat geen instructies voor het onderhoud van optionele uitrusting of accessoires.

Raadpleeg de bedieningshandleiding van het accessoire of de uitrusting voor instructies.

Service

Laat uw product jaarlijks door een erkend servicepunt controleren om te zorgen dat het product tijdens het hoogseizoen veilig en optimaal presteert. De beste tijd voor onderhoud of revisie van het product, is het laagseizoen.

Wanneer u onderdelen bestelt, vermeld dan de aanschafdatum, model, type en serienummer.

Gebruik altijd originele reserveonderdelen.

Garantie

Garantie op transmissie

De garantie op de transmissie is alleen van toepassing als de controles van de rotatiesnelheid van de voor- en achterwielen worden uitgevoerd zoals aangegeven in het onderhoudsschema. Laat de rotatiesnelheid indien nodig aanpassen bij een erkende servicewerkplaats, ter voorkoming van schade aan het transmissiesysteem.

EG-conformiteitsverklaring

EG-conformiteitsverklaring

Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel.: [phone], verklaart hierbij dat de zitmaaier Husqvarna P 524 en P 524EFI met serienummers van 2018 en later (het jaartal staat duidelijk op het typeplaatje vermeld, gevolgd door het serienummer), voldoen aan de vereisten van de volgende EU-richtlijnen:

• van 17 mei 2006 "met betrekking tot machines" 2006/42/EG
• van 26 februari 2014 "met betrekking tot elektromagnetische compatibiliteit" 2014/30/EU
• van 8 mei 2000 "met betrekking tot geluidsemissies in het milieu" 2000/14/EG

Informatie over geluidsemissies en de maaibreedte, zie Technische gegevens.

De volgende geharmoniseerde normen zijn van toepassing:

EN ISO 12100, EN ISO 5395-1, EN ISO 5395-3

Tenzij anders vermeld, betreft het de meest recente versies van de hierboven genoemde normen.

Aangemelde instantie: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala heeft rapporten opgesteld inzake de beoordeling van de overeenstemming met bijlage VI van Richtlijn 2000/14/EG van de Raad van 8 mei 2000 betreffende "de geluidsemissie door materieel voor gebruik buitenshuis".

Het certificaat heeft de nummers: 01/901/141, 01/901/308

Huskvarna, 2018-05-18

$$ \Delta_ {s} \mathrm {d u} $$

Claes Losdal, Development Manager/Garden Products (gemachtigde vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)

VSEBINA

Originele instructies

Izvirna navodila

1159066-20
