BEDIENUNGSANLEITUNG P 524EFI HUSQVARNA

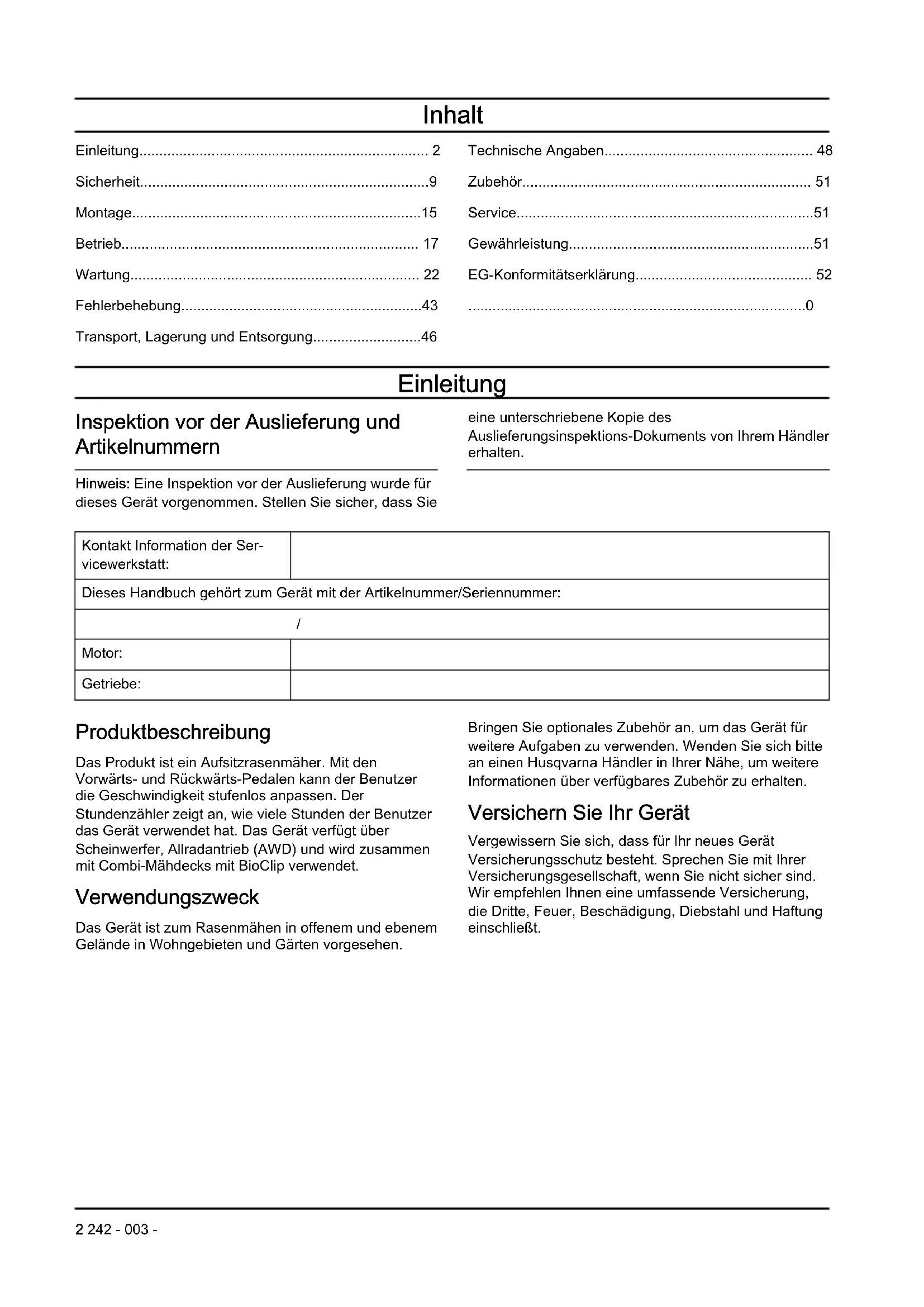

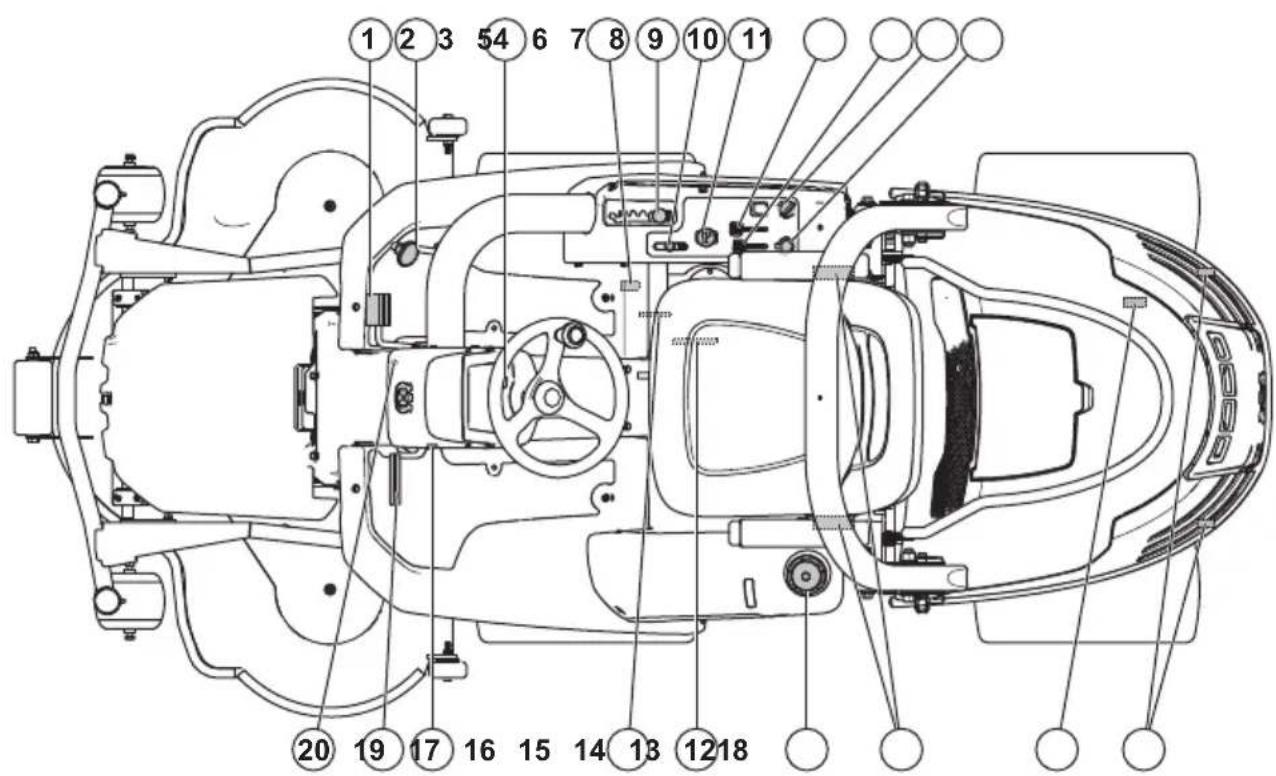

Einleitung Inspektion vor der Auslieferung und Artikelnummern Hinweis: Eine Inspektion vor der Auslieferung wurde für dieses Gerät vorgenommen. Stellen Sie sicher, dass Sie eine unterschriebene Kopie des Auslieferungsinspektions-Dokuments von Ihrem Händler erhalten. Kontakt Information der Ser- vicewerkstatt: Dieses Handbuch gehört zum Gerät mit der Artikelnummer/Seriennummer:

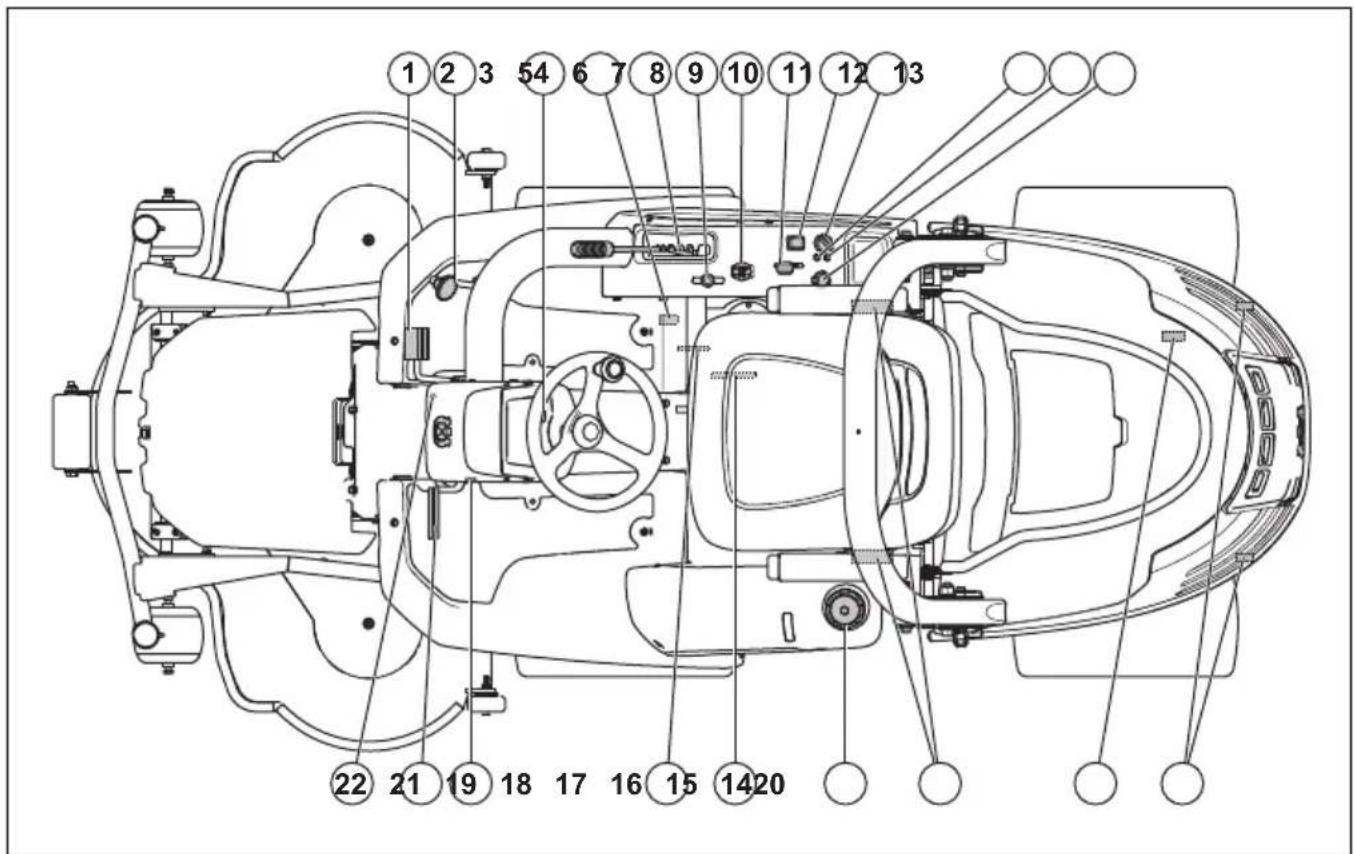

Motor: Getriebe: Produktbeschreibung Das Produkt ist ein Aufsitzrasenmäher. Mit den Vorwärts- und Rückwärts-Pedalen kann der Benutzer die Geschwindigkeit stufenlos anpassen. Der Stundenzähler zeigt an, wie viele Stunden der Benutzer das Gerät verwendet hat. Das Gerät verfügt über Scheinwerfer, Allradantrieb (AWD) und wird zusammen mit Combi-Mähdecks mit BioClip verwendet. Verwendungszweck Das Gerät ist zum Rasenmähen in offenem und ebenem Gelände in Wohngebieten und Gärten vorgesehen. Bringen Sie optionales Zubehör an, um das Gerät für weitere Aufgaben zu verwenden. Wenden Sie sich bitte an einen Husqvarna Händler in Ihrer Nähe, um weitere Informationen über verfügbares Zubehör zu erhalten. Versichern Sie Ihr Gerät Vergewissern Sie sich, dass für Ihr neues Gerät Versicherungsschutz besteht. Sprechen Sie mit Ihrer Versicherungsgesellschaft, wenn Sie nicht sicher sind. Wir empfehlen Ihnen eine umfassende Versicherung, die Dritte, Feuer, Beschädigung, Diebstahl und Haftung einschließt. 2 242 - 003 -Produktübersicht P 524

4. Bypassventil zum Ein- oder Ausschalten des

5. Schnitthöhenhebel

6. Hubhebel für das Mähdeck

7. PTO-Schalter, Starten und Stoppen des Mähdecks

12. Abdeckungsschloss

13. Bypassventil zum Ein- oder Ausschalten des

15. Kraftstofftankdeckel

18. Betriebsstundenzähler

20. Sperrknopf für Feststellbremse

4. Bypassventil zum Ein- oder Ausschalten des

5. Schnitthöhenhebel

6. Hubhebel für das Mähdeck

7. PTO-Schalter, Starten und Stoppen des Mähdecks

9. Ein-/Ausschalter für Netzanschluss

11. Warnleuchte für niedrigen Öldruck

12. Warnleuchte für Motordefekt

14. Abdeckungsschloss

15. Bypassventil zum Ein- oder Ausschalten des

17. Kraftstofftankdeckel

20. Betriebsstundenzähler

22. Sperrknopf für Feststellbremse

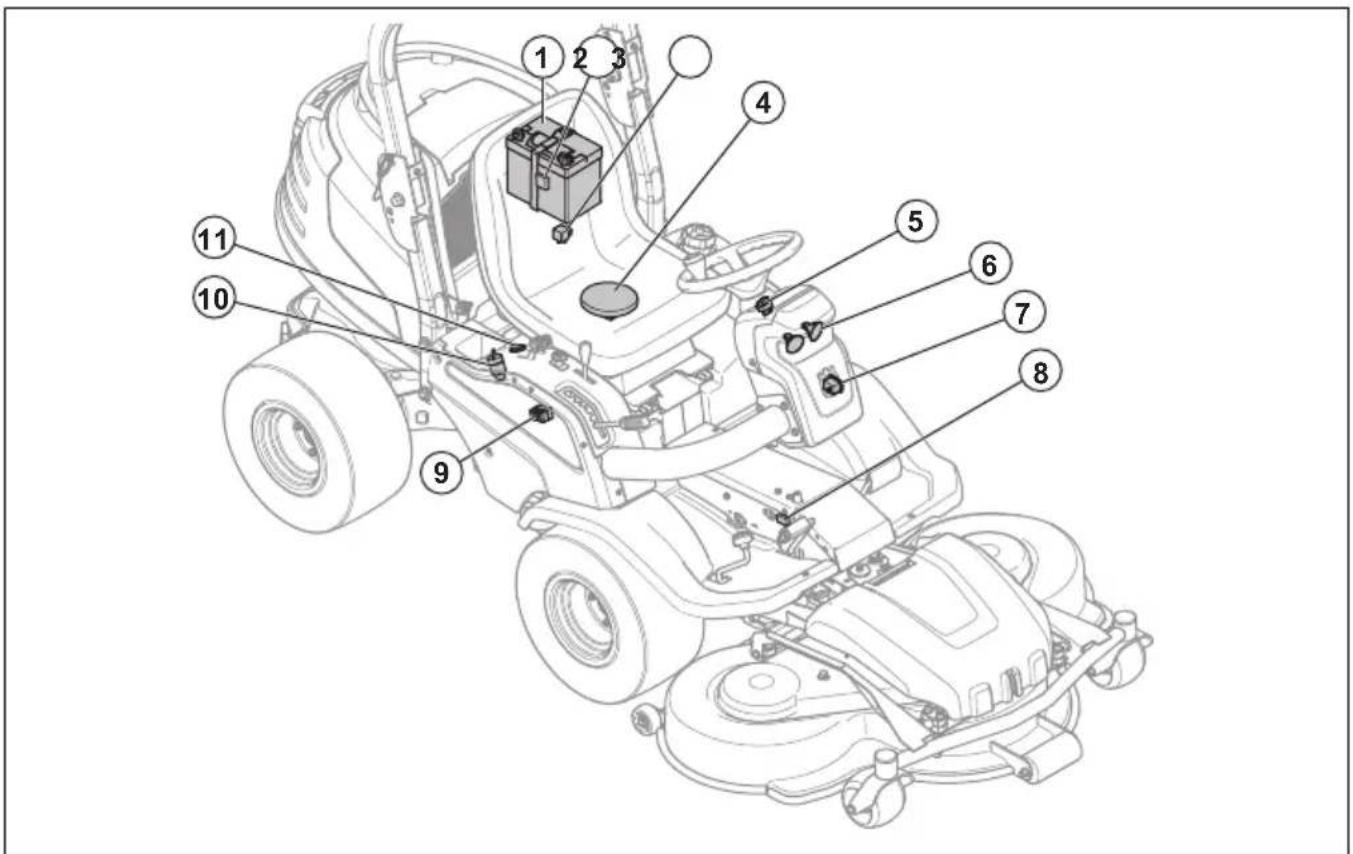

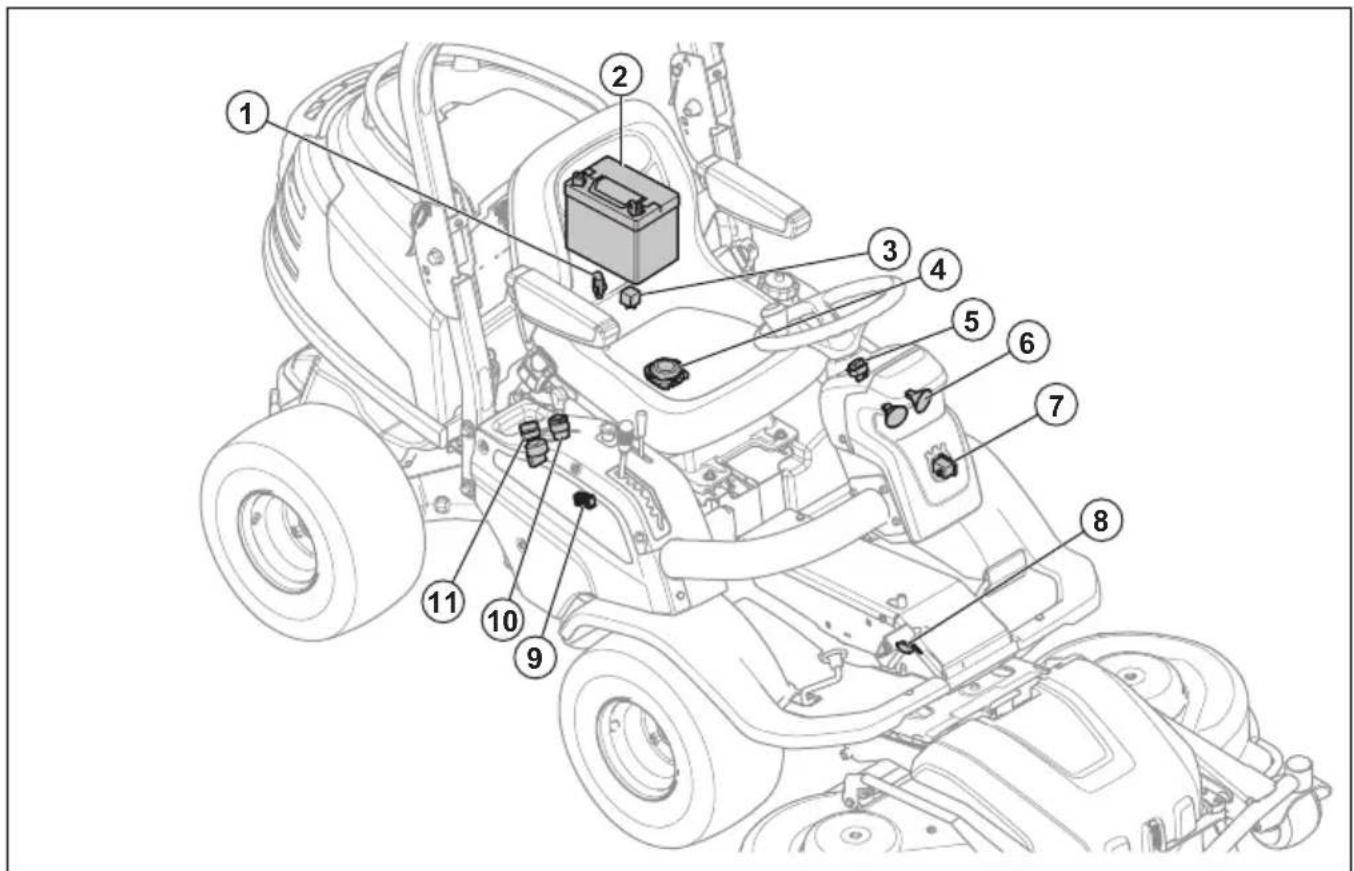

4 242 - 003 -Übersicht elektrisches System P 524

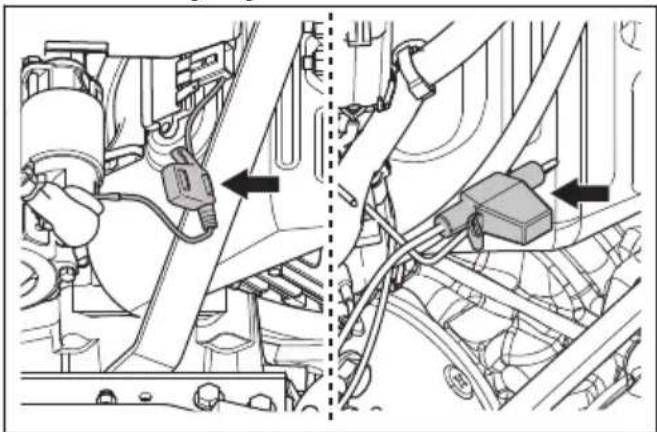

2. Hauptsicherung, 20 A

4. Sicherheitsschalter für den Sitz

7. Betriebsstundenzähler

8. Mikroschalter für das hydrostatische Getriebe

1. Hauptsicherung, 20 A

4. Sicherheitsschalter für den Sitz

7. Betriebsstundenzähler

8. Mikroschalter für das hydrostatische Getriebe

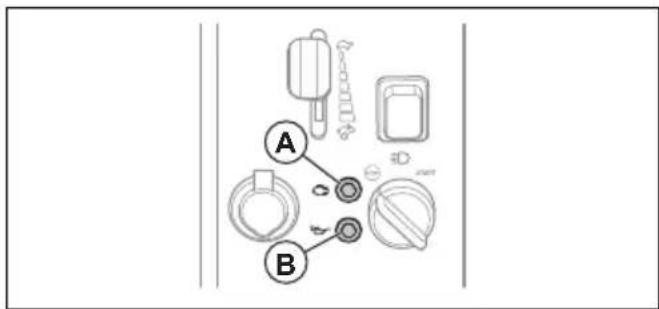

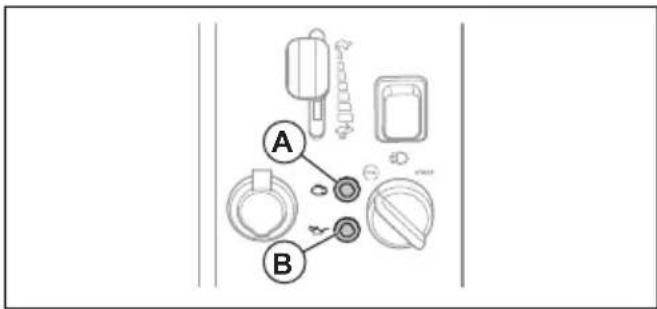

Warnleuchten auf der Bedientafel P 524EFI Der Motor in Modell P 524EFI verfügt über eine elektronische Einspritzanlage. 2 Lampen auf der Bedientafel zeigen, ob es Probleme mit dem Motor gibt. ACHTUNG: Wenn die Kontrollleuchte auf der Bedientafel aufleuchtet, stoppen Sie den Motor lesen Sie unter Fehlerbehebung auf Seite 43 nach.

• Antwort: Motordefekt

Betriebsstundenzähler Der Stundenzähler zeigt an, wie viele Stunden der Motor gelaufen ist. Die Zeit bei eingeschalteter Zündung, aber abgestelltem Motor wird nicht registriert. Die letzte Ziffer zeigt eine Zehntelstunde an (6 Minuten). Steckdose Die Spannung der Steckdose ist 12 V. Die Steckdose hat eine Sicherung, siehe So tauschen Sie eine Sicherung aus auf Seite 30

Die Steckdose kann mit dem Schalter auf der Bedientafel ein- und ausgeschaltet werden. 6 242 - 003 -Scheinwerfer Der Schalter für die Scheinwerfer befindet sich auf der Abdeckung am Lenkrad. Pedale für Vorwärts- und Rückwärtsfahren Die Geschwindigkeit wird stufenlos mit zwei Pedalen geregelt. Das linke Pedal (1) wird für die Vorwärtsfahrt verwendet, das rechte Pedal (2) wird für die Rückwärtsfahrt verwendet. Das Gerät bremst, wenn die Pedale losgelassen werden.

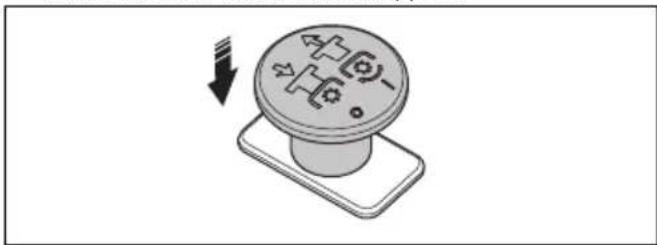

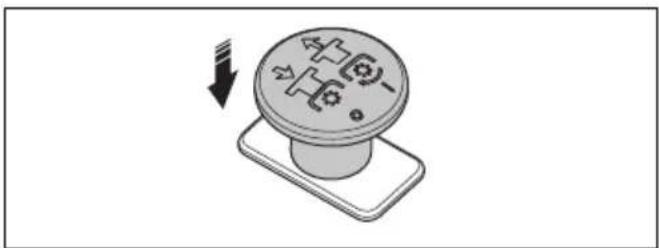

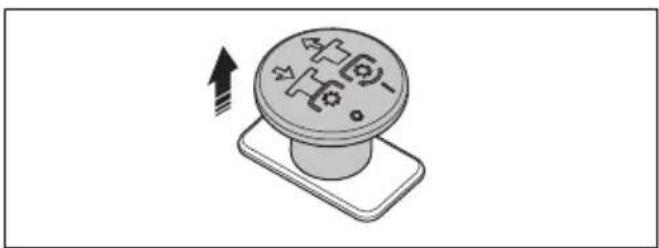

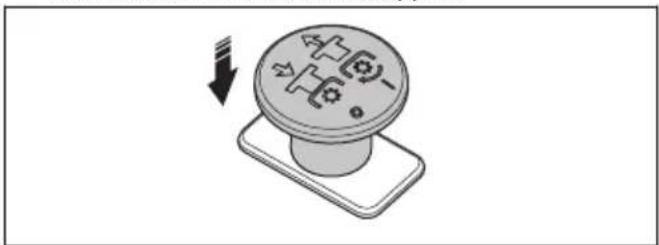

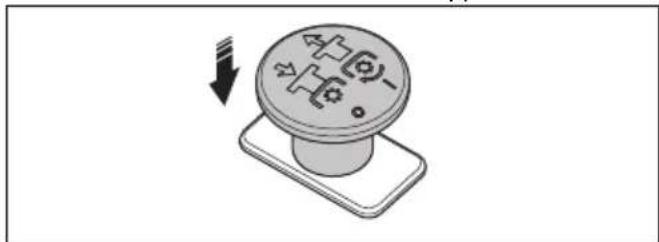

PTO-Knopf (Power-Take-Off) Der PTO-Knopf startet und stoppt das Mähdeck. Der Fahrer muss zum Starten des Mähdecks sitzen. Ziehen Sie PTO-Knopf heraus, um beim Mähdeck den Antrieb einzukoppeln. Drücken Sie den PTO-Knopf wieder hinein, um beim Mähdeck den Antrieb auszukoppeln. Siehe auch So kontrollieren Sie das Sicherheitssystem auf Seite 12

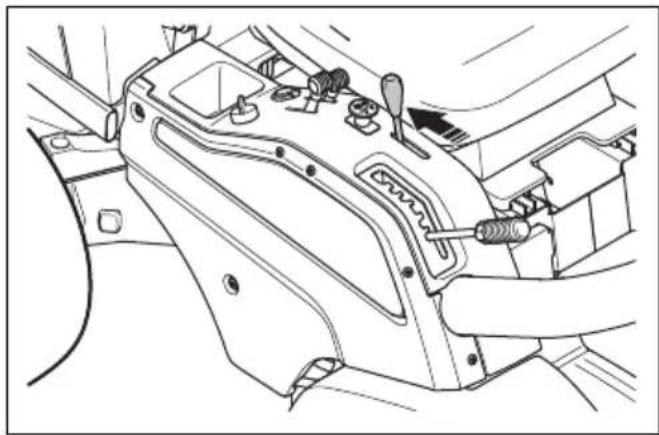

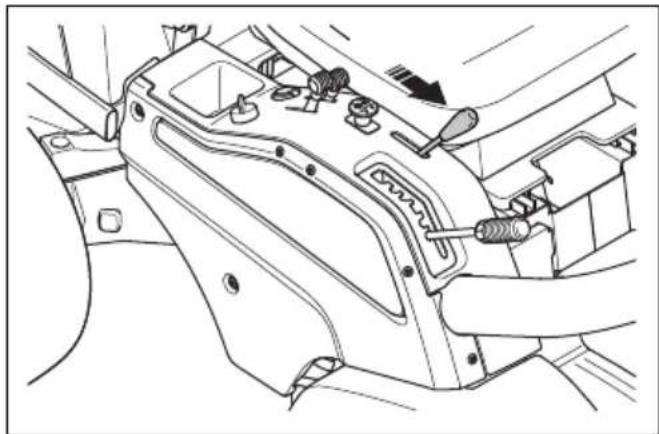

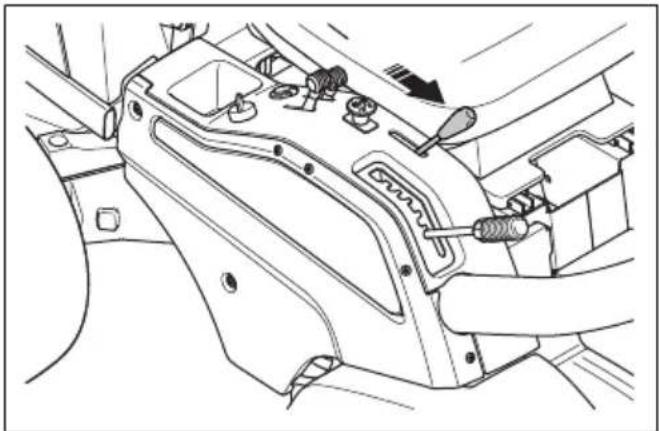

Hubhebel für das Mähdeck Der Hubhebel wird zum Anheben und Absenken des Mähdecks verwendet. Das Produkt verwendet Hydraulikdruck, um das Mähdeck anzuheben. Um den Hubhebel zu bedienen, Starten Sie den Motor und drücken Sie den PTO-Knopf. Wenn Sie den Hubhebel in die Transportstellung bewegen, wird das Mähdeck angehoben und die Klingen stehen nach ca. 5 Sekunden still. Wenn Sie den Hubhebel in die Mähstellung bewegen, wird das Mähdeck abgesenkt und die Klingen beginnen zu rotieren. Mähdeck Die Mähdecks für dieses Produkt sind Combi-Mähdecks mit BioClip. BioClip schneidet das Gras zu Dünger. Das Combi-Mähdeck kann auch ohne BioClip verwendet werden. Ohne BioClip wird das Gras nach hinten ausgeworfen. Symbole auf dem Produkt WARNUNG: Bei nachlässiger oder nicht ordnungsgemäßer Bedienung kann es zu schweren Verletzungen oder zum Tode des Benutzers oder anderer Personen kommen.

242 - 003 - 7Lesen Sie die Bedienungsanleitung

sorgfältig durch und machen Sie sich vor der Benutzung mit dem Inhalt vertraut. Rotierende Klingen. Halten Sie Ihre Körperteile von der Abdeckung fern, wenn der Motor eingeschaltet ist. Achtung: rotierende Teile. Halten Sie Ihre Körperteile fern. Heiße Oberfläche. Nicht berühren. Ziehen Sie an der Klammer, um die Motorabdeckung zu entfernen. Benutzen Sie das Gerät niemals in der Nähe von Personen, insbesondere Kindern oder Tieren. Mähen Sie den Rasen niemals quer zum Hang. Mähen Sie nicht in Gelände mit einer Neigung von mehr als 10°. Siehe So mähen Sie den Rasen an Steigungen auf Seite 13

Transportieren Sie niemals Passagiere auf dem Gerät oder der Ausrüstung. Betreiben Sie das Gerät sehr langsam, wenn kein Mähdeck angebracht ist. Betreiben Sie das Gerät mit voller Drehzahl, wenn ein Mähdeck angebracht ist. Vorwärts fahren. Leerlaufstellung. Rückwärts fahren. Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein. Umweltbelastende Geräuschemissionen gemäß der entsprechenden Richtlinie der Europäischen Gemeinschaft. Die Emission des Gerätes ist im Abschnitt „Technische Daten“ und auf dem Geräteschild angegeben. Tragen Sie stets einen zugelassenen Gehörschutz. Choke (P 524). Motor stoppen. Motor starten. Warnleuchte für Motordefekt (P 524EFI). Warnleuchte für niedrigen Öldruck (P 524EFI). Motordrehzahl – schnell. Motordrehzahl – langsam. Wartungsposition für das Mähdeck. Betriebsposition für das Mähdeck. Schnitthöhe. Wartungsposition. Die Klingen sind aktiviert. 8 242 - 003 -Die Klingen sind deaktiviert. Ölstand. Schalten Sie vor der Durchführung von Reparatur- oder Wartungsarbeiten den Motor aus und entfernen Sie das Zündkerzenkabel. Kontrollieren Sie den Motorölstand. Kontrollieren Sie den Motorölstand. Feststellbremse. Drücken Sie den PTO-Knopf hinein. Verwenden Sie nicht den Si- cherheitsgurt, wenn der Über- rollschutz (ROPS) deaktiviert ist. Verwenden Sie stets den Si- cherheitsgurt, wenn der Über- rollschutz (ROPS) aktiviert ist. Hinweis: Weitere Symbole/Aufkleber auf dem Gerät beziehen sich auf die Zertifizierungsanforderungen für einige kommerzielle Bereiche. Produkthaftung Im Sinne der Produkthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

• das Gerät nicht ordnungsgemäß repariert wurde.

• das Gerät mit Teilen repariert wurde, die nicht vom Hersteller stammen oder vom Hersteller zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder vom Hersteller zugelassen ist.

• das Gerät nicht bei einem autorisierten Service Center oder von einem zugelassenen Fachmann repariert wurde. Sicherheit Sicherheitsdefinitionen Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen. WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht. ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht. Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind. Allgemeine Sicherheitshinweise WARNUNG: Dieses Gerät kann Hände oder Füße abtrennen und Gegenstände hochschleudern. Schwere oder tödliche Verletzungen können auftreten, wenn die Sicherheitshinweise nicht befolgt werden. WARNUNG: Verwenden Sie ein Gerät mit beschädigter Schneidausrüstung nicht weiter. Eine beschädigte Schneidausrüstung kann Gegenstände hochschleudern und zu schweren Verletzungen oder zum Tod führen. Tauschen Sie beschädigte Messer umgehend aus. WARNUNG: Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen,

242 - 003 - 9die zu schweren oder tödlichen

Verletzungen führen können, auszuschließen, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieses Geräts ihren Arzt und den Hersteller des Implantats konsultieren. WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Lassen Sie immer Vorsicht walten und arbeiten Sie mit gesundem Menschenverstand. Vermeiden Sie Situationen, denen Sie sich nicht gewachsen fühlen. Wenn Sie sich beim Betriebsablauf unsicher fühlen, nachdem Sie die Bedienungsanleitung gelesen haben, lassen Sie sich bei einem Fachmann beraten, bevor Sie fortfahren.

• Lesen Sie die Bedienungsanleitung und die Anweisungen auf dem Gerät sorgfältig durch und machen Sie sich damit vertraut, bevor Sie das Gerät anschalten.

• Lernen Sie die sichere Bedienung des Geräts und seiner Bedienelemente und wie Sie das Gerät schnell anhalten können.

• Lernen Sie die Bedeutung der Sicherheitsschilder.

• Halten Sie das Gerät sauber, um sicherzustellen, dass Sie die Schilder und Aufkleber gut lesen können.

• Denken Sie daran, dass der Bediener für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

• Transportieren Sie keine Passagiere. Das Gerät darf nur von einer Person verwendet werden.

• Lassen Sie das Gerät bei laufendem Motor nicht unbeaufsichtigt. Lassen Sie die Messer immer zuerst zum Stillstand kommen, aktivieren Sie die Feststellbremse, stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab, bevor Sie das Gerät unbeaufsichtigt lassen.

• Betreiben Sie das Gerät nur bei Tageslicht oder guter Beleuchtung. Halten Sie sicheren Abstand zu Löchern oder anderen Bodenunebenheiten. Achten Sie auf andere mögliche Gefahrenquellen.

• Verwenden Sie das Gerät nicht bei schlechtem Wetter, z.B. bei Nebel, Regen, an feuchten oder nassen Orten, bei starkem Wind, großer Kälte, Gewittergefahr usw.

• Lokalisieren und kennzeichnen Sie Steine und Gegenstände, die nicht entfernt werden können, um Zusammenstöße zu vermeiden.

• Entfernen Sie Gegenstände wie Steine, Spielzeug, Kabel usw. aus dem Bereich, die in die Messer geraten und hochgeschleudert werden könnten.

• Lassen Sie keine Kinder oder andere Personen, die für die Bedienung nicht zugelassen sind, das Gerät benutzen oder warten. Unter Umständen gelten gesetzlich vorgeschriebene Altersbeschränkungen.

• Stellen Sie sicher, dass sich niemand in der Nähe des Geräts aufhält, wenn Sie den Motor starten, den Antrieb aktivieren und das Gerät in Bewegung setzen.

• Achten Sie auf den Verkehr, wenn Sie in der Nähe einer Straße mähen oder eine Straße überqueren.

• Verwenden Sie das Gerät nicht, wenn Sie müde sind, unter dem Einfluss von Alkohol, Drogen, Medikamenten oder sonstigen Mitteln stehen, die Ihre Sehkraft, Aufmerksamkeit, Körperkontrolle oder Ihr Urteilsvermögen beeinträchtigen können.

• Parken Sie das Gerät stets auf einer ebenen Oberfläche und schalten Sie den Motor ab. Sicherheitsvorschriften in Bezug auf Kinder WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Es kann zu schweren Unfällen kommen, wenn Sie nicht auf Kinder in der Nähe des Geräts achten. Kinder können vom Gerät und von Mäharbeiten angezogen werden. Es ist sehr wahrscheinlich, dass Kinder nicht an dem Ort bleiben, an dem Sie sie zuletzt gesehen haben.

• Halten Sie Kinder aus dem Bereich, der gemäht werden soll, fern. Stellen Sie sicher, dass ein Erwachsener für die Kinder verantwortlich ist.

• Seien Sie aufmerksam, und stellen Sie das Gerät ab, falls Kinder den Arbeitsbereich betreten. Gehen Sie in der Nähe von Ecken, Büschen, Bäumen oder anderen Objekten, die Ihre Sicht behindern, besonders vorsichtig vor.

• Schauen Sie bevor und während Sie mit dem Gerät rückwärts fahren hinter sich und nach unten, um

242 - 003 -sicherzustellen, dass sich keine kleinen Kinder in der

Nähe des Geräts aufhalten.

• Lassen Sie keine Kinder mitfahren. Sie können herunterfallen und sich schwer verletzen oder ein sicheres Lenken des Geräts verhindern.

• Lassen Sie Kinder das Gerät nicht bedienen. Sicherheitshinweise für den Betrieb WARNUNG: Berühren Sie nicht den Motors oder die Abgasanlage während oder direkt nach dem Betrieb. Der Motor und das Abgassystem werden während des Betriebs sehr heiß. Gefahr von Verbrennungen, Brand und Schäden an Eigentum oder angrenzenden Bereichen. Wenn Sie das Gerät bedienen, halten Sie Abstand zu Büschen und anderen Objekten. WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Schauen Sie immer nach unten und hinter sich, bevor und während Sie rückwärtsfahren. Achten Sie auf große und kleine Hindernisse.

• Verringern Sie die Geschwindigkeit, bevor Sie um eine Ecke fahren.

• Stoppen Sie die Klingen, wenn Sie über Bereiche fahren, die nicht gemäht werden sollen. ACHTUNG: Lesen Sie die folgenden Vorsichtshinweise, bevor Sie das Gerät benutzen.

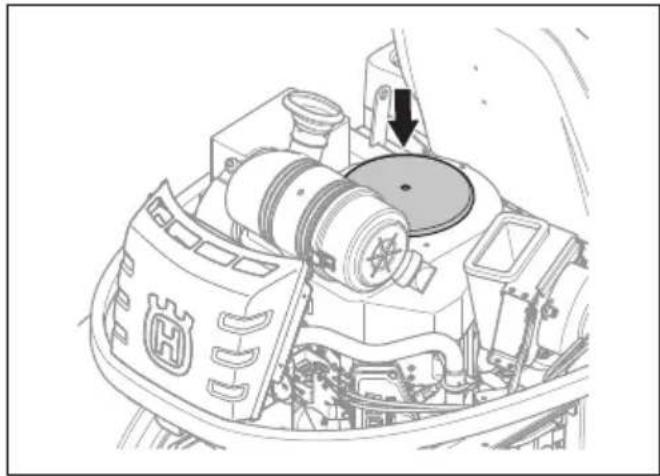

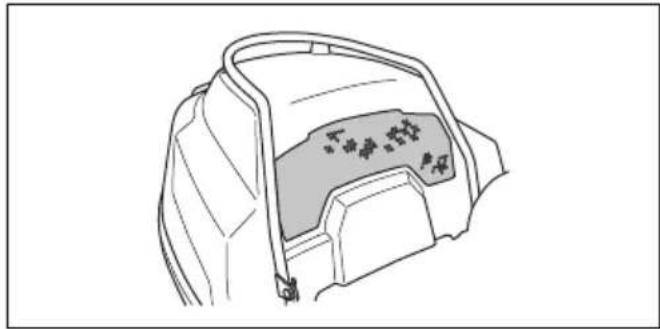

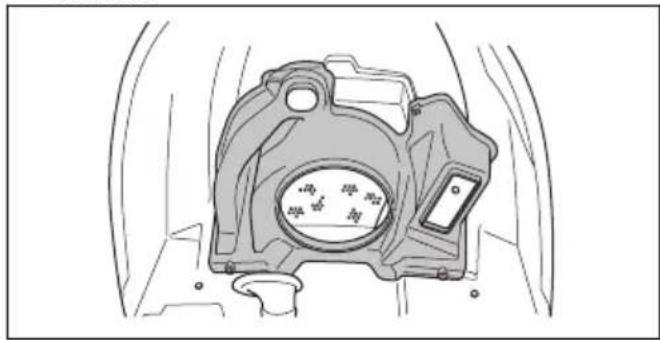

• Bevor Sie das Gerät in Betrieb nehmen, befreien Sie den Kaltlufteinlass des Motors von Gras und Schmutz. Wenn der Kaltlufteinlass verstopft ist, besteht die Gefahr der Beschädigung des Motors.

• Umfahren Sie Steine und andere größere Gegenstände vorsichtig und stellen Sie sicher, dass die Klingen die Objekte nicht berühren.

• Fahren Sie mit dem Gerät nicht über Objekte. Halten Sie an und untersuchen Sie das Gerät und das Mähdeck, wenn Sie über ein Objekt oder dagegen gefahren sind. Falls erforderlich, führen Sie Reparaturen aus, bevor Sie das Gerät wieder starten. Persönliche Schutzausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie die vorgeschriebene persönliche Schutzausrüstung bei der Benutzung des Geräts. Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich von Ihrem Händler bei der Auswahl der richtigen Ausrüstung unterstützen.

• Tragen Sie stets einen zugelassenen Gehörschutz. Eine längerfristige Beschallung mit Lärm kann zu bleibenden Gehörschäden führen.

• Tragen Sie stets Sicherheitsschuhe oder -stiefel. Stahlkappen werden empfohlen. Verwenden Sie das Gerät niemals barfuß.

• Tragen Sie Handschuhe wenn erforderlich, beispielsweise bei der Montage, Kontrolle oder Reinigung der Schneidausrüstung.

• Tragen Sie keine lose sitzende Kleidung, Schmuck oder andere Gegenstände, die sich in beweglichen Teilen verfangen können.

• Halten Sie eine Erste-Hilfe-Ausrüstung und einen Feuerlöscher griffbereit. Sicherheitsvorrichtungen am Gerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen. Führen Sie regelmäßig eine Überprüfung der Sicherheitsvorrichtungen durch. Wenn die Sicherheitsvorrichtungen defekt sind, wenden Sie sich an Ihre Husqvarna- Servicewerkstatt.

• Führen Sie keine Änderungen an den Sicherheitsvorrichtungen durch. Verwenden Sie das Gerät nicht, wenn Schutzbleche, Schutzabdeckungen, Sicherheitsschalter oder

11anderen Schutzvorrichtungen sind nicht angebracht oder defekt sind. Überrollschutz (ROPS) Der Überrollschutz ist ein Sicherheitsbügel, der die Verletzungsgefahr bei einem Überschlag reduziert. Verwenden Sie den Überrollschutz mit dem Sicherheitsgurt für den Betrieb des Produkts an Hängen. Sicherheitsgurt Der Sicherheitsgurt verhindert Verletzungen bei Unfällen oder bei einem Überschlag. Verwenden Sie den Sicherheitsgurt nur, wenn der Überrollschutz aktiviert ist. Stellen Sie sicher, dass der Sicherheitsgurt korrekt befestigt und nicht beschädigt ist. Zum Aktivieren und Deaktivieren des Überrollschutzes

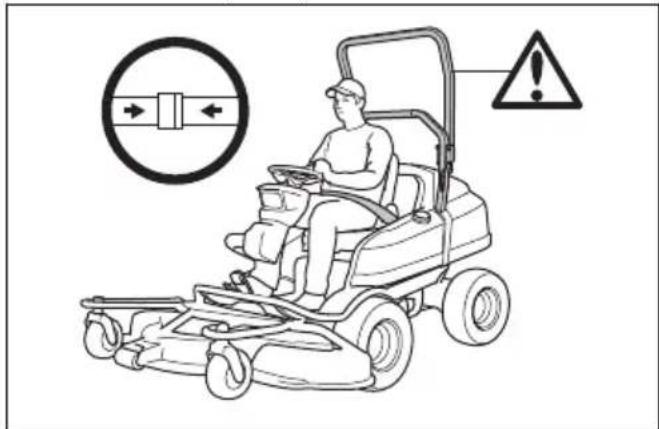

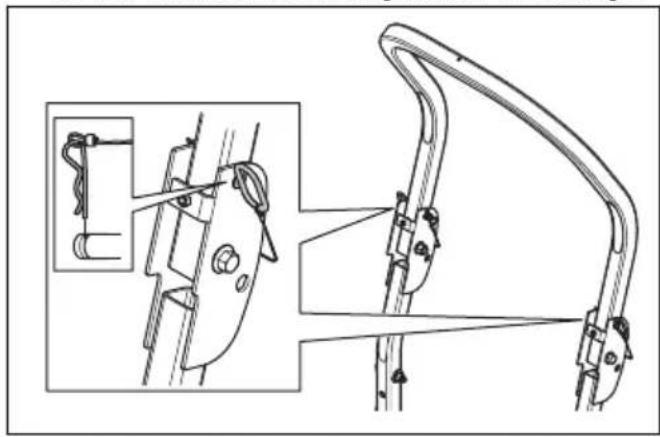

• Entfernen Sie die beiden Stifte, die für die Halterung des Überrollschutzes sorgen, und legen Sie diesen nach hinten, um ihn zu deaktivieren. So aktivieren Sie den Überrollschutz in umgekehrter Reihenfolge. WARNUNG: Beachten Sie bitte folgende Anweisungen für den Überrollschutz und den Sicherheitsgurt.

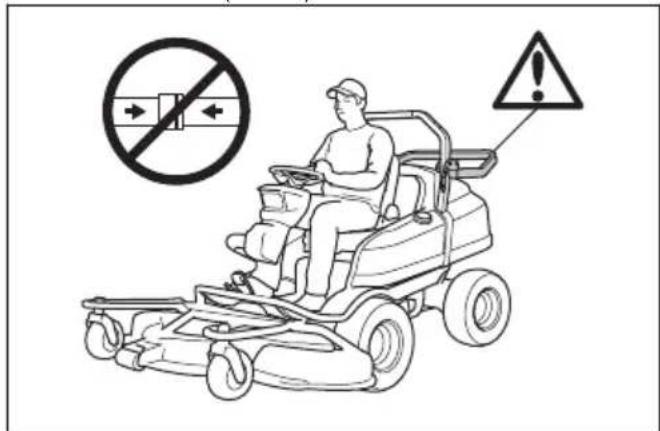

• Verwenden Sie nicht den Sicherheitsgurt, wenn der Überrollschutz (ROPS) deaktiviert ist.

• Verwenden Sie stets den Sicherheitsgurt, wenn der Überrollschutz (ROPS) aktiviert ist.

• Stellen Sie sicher, dass der Überrollschutz fest sitzt und unbeschädigt ist. So kontrollieren Sie das Zündschloss

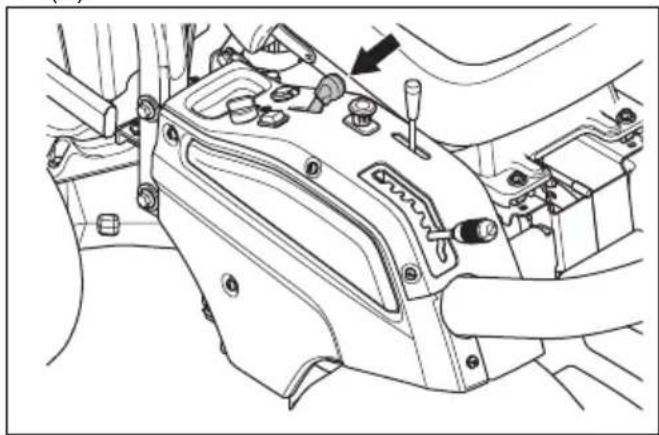

• Starten und Stoppen Sie den Motor, um das Zündschloss zu kontrollieren. Siehe So starten Sie den Motor P 524 auf Seite 19 und So schalten Sie den Motor aus auf Seite 21

• Stellen Sie sicher, dass der Motor anspringt, wenn Sie den Zündschlüssel in Stellung START drehen.

• Stellen Sie sicher, dass der Motor sofort ausgeht, wenn Sie den Zündschlüssel in Stellung STOPP drehen. So kontrollieren Sie das Sicherheitssystem Das Sicherheitssystem garantiert, dass der Motor nur unter bestimmten Bedingungen startet. Der Antrieb auf die Klingen muss ausgekoppelt sein und die Feststellbremse muss angezogen sein. Das Sicherheitssystem stoppt die Klingen, wenn der Fahrer beim Absenken des Mähdecks nicht sitzen bleibt.

• Überprüfen Sie das Sicherheitssystem täglich.

• Versuchen Sie, den Motor zu starten während eine der oben genannten Bedingungen nicht eingehalten ist. Verändern Sie die Bedingungen, und versuchen Sie es erneut. Wenn das Sicherheitssystem korrekt arbeitet, startet der Motor nicht.

• Koppeln Sie den Antrieb auf die Klingen ein und erheben Sie sich vom Sitz. Wenn das Sicherheitssystem korrekt funktioniert, schaltet sich das Mähdeck aus. Hinweis: Wenn das Sicherheitssystem die Klingen ausschaltet, drücken Sie den PTO-Knopf wieder hinein und ziehen Sie ihn dann wieder heraus, um die Klingen zu starten. 12 242 - 003 -So kontrollieren Sie den Geschwindigkeitsbegrenzer

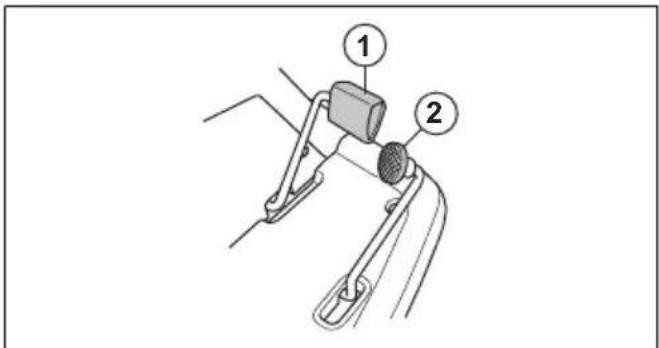

• Lassen Sie das Vorwärtspedal zum Bremsen los.

• Für mehr Bremskraft, drücken Sie das Rückwärtspedal.

• Stellen Sie sicher, dass Vorwärts- und Rückwärts- Pedal nicht blockiert sind und sich frei bewegen können.

• Stellen Sie sicher, dass das Gerät bremst, sobald das Vorwärtspedal losgelassen wird. Feststellbremse WARNUNG: Wenn die Feststellbremse nicht funktioniert, kann das Gerät sich in Bewegung setzen und Verletzungen oder Schäden verursachen. Stellen Sie sicher, dass die Feststellbremse regelmäßig überprüft und eingestellt wird. Siehe So kontrollieren Sie die Feststellbremse auf Seite

Schalldämpfer Der Schalldämpfer senkt den Geräuschpegel so weit wie möglich und hält die Abgase des Motors vom Anwender fern. Verwenden Sie das Gerät nicht, wenn der Schalldämpfer fehlt oder defekt ist. Ein defekter Schalldämpfer erhöht den Geräuschpegel und die Brandgefahr. Überprüfen Sie den Schalldämpfer regelmäßig, um sicherzustellen, dass er richtig angebracht und nicht beschädigt ist. ACHTUNG: Der Schalldämpfer wird während und nach Gebrauch und wenn der Motor im Leerlauf läuft, sehr heiß. Seien Sie in der Nähe von entzündlichen Materialien und/oder Dämpfen besonders vorsichtig, um Brandgefahr zu verhindern. Schutzabdeckungen Fehlende oder beschädigte Schutzabdeckungen erhöhen das Risiko von Verletzungen an beweglichen Teilen und heißen Oberflächen. Prüfen Sie die Schutzabdeckungen, bevor Sie das Gerät bedienen. Achten Sie darauf, dass die Schutzabdeckungen richtig montiert sind und keine Risse oder andere Schäden aufweisen. Ersetzen Sie die beschädigten Abdeckungen. So mähen Sie den Rasen an Steigungen WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

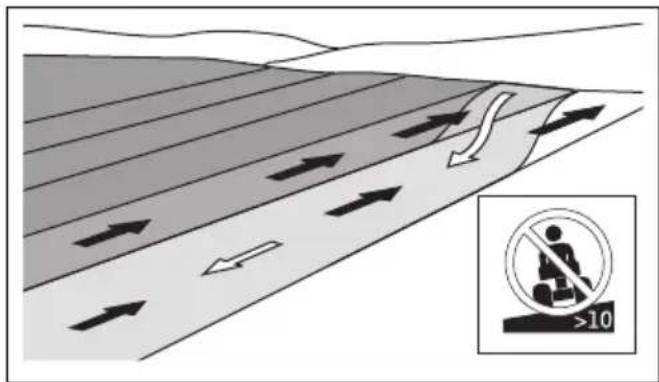

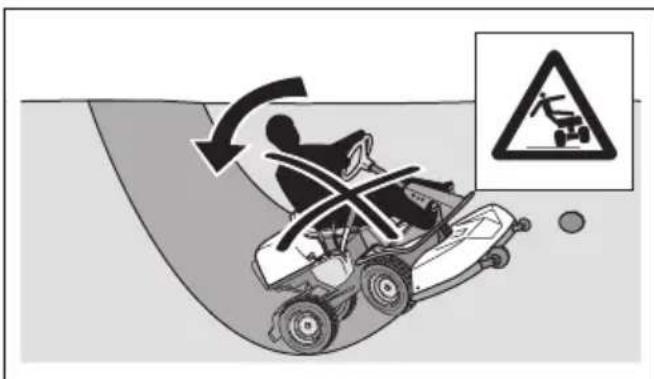

• Beim Rasenmähen an Steigungen besteht ein erhöhtes Risiko, dass Sie das Gerät nicht kontrollieren können und es umkippt. Dies kann zu Verletzungen oder zum Tod führen. Es ist notwendig, auf abschüssigem Gelände vorsichtig zu mähen. Wenn Sie am Hang nicht wenden können oder wenn Sie sich dabei nicht sicher fühlen, mähen Sie dort nicht.

• Entfernen Sie Steine, Äste und andere Hindernisse.

• Mähen Sie den Hang hinauf und hinunter, nicht von Seite zu Seite.

• Fahren Sie einen Hang nicht mit angehobenem Mähdeck hinunter.

• Verwenden Sie das Gerät nicht in Gelände mit einer Neigung von mehr als 10°.

• Starten oder stoppen Sie nicht am Hang.

• Bewegen Sie sich gleichmäßig und langsam an Hängen.

• Vermeiden Sie abrupte Geschwindigkeits- und Richtungswechsel.

• Wenden Sie nicht mehr als notwendig. Wenden Sie langsam und schrittweise, wenn Sie einen Hang hinunterfahren. Fahren Sie mit niedriger Geschwindigkeit. Drehen Sie das Lenkrad vorsichtig.

• Achten Sie auf Furchen, Löcher und Unebenheiten und fahren Sie nicht darüber hinweg. Am Hang besteht ein erhöhtes Risiko, dass das Gerät umkippt. Langes Gras kann Hindernisse verdecken.

• Mähen Sie nicht in der Nähe von Kanten, Gräben oder Böschungen. Das Gerät kann plötzlich umkippen, wenn ein Rad über den Rand einer steilen Steigung oder eines Grabens fährt oder wenn eine Kante nachgibt. Wenn das Gerät ins Wasser fällt, besteht die Gefahr des Ertrinkens.

13• Mähen Sie nicht, wenn das Gras nass ist. Es ist rutschig, und die Räder können die Haftung verlieren, sodass das Gerät rutscht.

• Stellen Sie nicht einen Fuß auf den Boden, um das Gerät zu stabilisieren.

• Bewegen Sie das Gerät sehr vorsichtig, wenn ein Zubehörteil oder anderes Objekt angebracht ist, das die Stabilität des Geräts beeinträchtigen kann.

• Setzen Sie für erhöhte Stabilität Gegengewichte ein. Ihr Händler steht Ihnen gern für weitere Informationen zur Verfügung. Sicherer Umgang mit Kraftstoff WARNUNG: Gehen Sie vorsichtig mit Kraftstoff um. Er ist sehr leicht entzündlich und kann zu Verletzungen und Sachschäden führen. WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Füllen Sie den Kraftstofftank nicht in geschlossenen Räumen.

• Benzin und Benzindämpfe sind giftig und leicht entzündlich. Seien Sie beim Umgang mit Kraftstoff vorsichtig, um Verletzungen oder Feuer zu vermeiden.

• Entfernen Sie nicht den Tankdeckel oder füllen den Kraftstofftank, wenn der Motor eingeschaltet ist.

• Lassen Sie den Motor vor dem Auftanken abkühlen.

• Rauchen Sie nicht, wenn Sie Kraftstoff auffüllen.

• Füllen Sie Kraftstoff nicht in der Nähe von Funken oder offenem Feuer ein.

• Starten Sie den Motor bei einer Leckage im Kraftstoffsystem nicht, bis die Undichtigkeiten repariert werden.

• Nicht höher als den empfohlen Kraftstofffüllstand befüllen. Durch die Wärme von Motor und Sonne dehnt sich der Kraftstoff aus und läuft aus, wenn der Tank zu sehr gefüllt ist.

• Füllen Sie nicht zu viel nach. Wenn Sie Kraftstoff auf das Gerät verschütten, wischen Sie die Flüssigkeit ab und warten, bis es trocken ist, bevor Sie den Motor anlassen. Wenn Sie etwas auf Ihre Kleidung verschütten, wechseln Sie diese.

• Lagern Sie den Kraftstoff nur in zugelassenen Behältern.

• Bewahren Sie Gerät und Kraftstoff so auf, dass keine Gefahr besteht, dass Kraftstoff ausläuft oder Dämpfe zu Beschädigungen führen können.

• Leeren Sie den Kraftstoff im Freien und weit entfernt von offenem Feuer in einen für Kraftstoff zugelassenen Behälter. Sicherer Umgang mit Akkus WARNUNG: Ein beschädigter Akku kann eine Explosion verursachen und zu Verletzungen führen. Wenn der Akku deformiert oder beschädigt ist, wenden Sie sich an eine zugelassene Husqvarna Servicewerkstatt. WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie in der Nähe von Akkus stets eine Schutzbrille.

• Tragen Sie keine Uhren, Schmuck oder andere Gegenstände aus Metall in der Nähe des Akkus.

• Bewahren Sie den Akku außerhalb der Reichweite von Kindern auf.

• Laden Sie den Akku in einem Bereich mit guter Belüftung auf.

• Halten Sie entflammbare Materialien in einem Mindestabstand von 1 m, wenn Sie den Akku aufladen.

• Entsorgen Sie ausgetauschte Akkus. Siehe Entsorgung auf Seite 46

• Von der Batterie können explosive Gase ausgehen. Rauchen Sie nicht in der Nähe der Batterie! Halten Sie den Akku von offenen Flammen oder Funken fern. Sicherheitshinweise für die Wartung WARNUNG: Das Gerät ist schwer und kann zu Verletzungen oder Schäden an Eigentum oder angrenzenden Bereichen führen. Führen Sie keine Wartungsarbeiten an Motor oder Mähdeck durch, ohne dass die folgenden Bedingungen erfüllt sind:

• Der Motor ist ausgeschaltet.

• Das Gerät ist auf einer ebenen Fläche abgestellt.

• Die Handbremse ist angezogen.

• Der Zündschlüssel ist abgezogen.

• Das Mähdeck ist angehoben.

• Die Zündkabel sind von den Zündkerzen abgezogen. 14 242 - 003 -WARNUNG: Die Abgase des Motors enthalten Kohlenmonoxid, ein geruchloses, giftiges und sehr gefährliches Gas. Verwenden Sie das Gerät nicht in geschlossenen Räumen oder in Räumen mit unzureichendem Luftstrom. WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Für eine optimale Leistung und Sicherheit führen Sie regelmäßig Wartungsarbeiten am Gerät entsprechend den Angaben im Wartungsplan durch. Siehe Wartungsplan auf Seite 22

• Elektrische Schläge können zu Verletzungen führen. Berühren Sie keine Kabel, während der Motor läuft. Führen Sie keinen Funktionstest an der Zündanlage mit den Fingern durch.

• Starten Sie den Motor nicht, wenn die Schutzabdeckungen entfernt wurden. Es besteht große Gefahr von Verletzungen durch bewegliche oder heiße Teile.

• Lassen Sie das Gerät abkühlen, bevor Sie Wartungsarbeiten im Bereich des Motors durchführen.

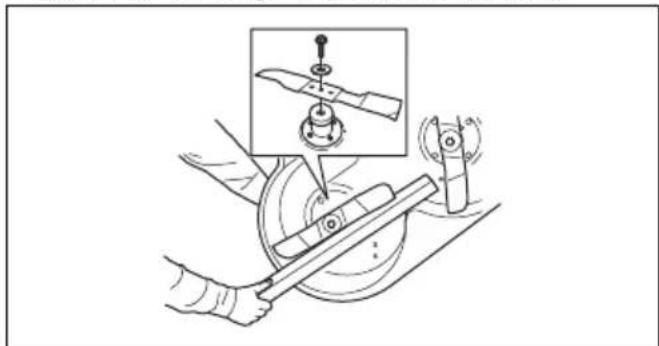

• Die Klingen sind scharf und können Schnittwunden verursachen. Umwickeln Sie die Klingen zum Schutz oder tragen Sie Schutzhandschuhe, wenn Sie an ihnen arbeiten.

• Bringen Sie das Mähdeck immer in die Wartungsposition, um es zu reinigen. Stellen Sie das Gerät nicht am Rand eines Grabens oder einer Steigung ab, wenn Sie sich Zugang zum Mähdeck verschaffen möchten. ACHTUNG: Lesen Sie die folgenden Vorsichtshinweise, bevor Sie das Gerät benutzen.

• Drehen Sie den Motor nicht, wenn die Zündkerze oder das Zündkabel entfernt wurde.

• Stellen Sie sicher, dass alle Muttern und Schrauben korrekt angezogen sind und dass die Ausrüstung in gutem Zustand ist.

• Ändern Sie nicht die Einstellung des Drehzahlreglers. Wenn die Motordrehzahl zu hoch ist, können die Produktbestandteile beschädigt werden. Siehe Technische Daten auf Seite 48 für die maximal zulässige Motordrehzahl.

• Das Gerät nur mit der vom Hersteller gelieferten oder empfohlenen Ausrüstung zugelassen. Montage Einleitung WARNUNG: Die Spannfeder des Antriebsriemens kann brechen und zu Verletzungen führen. Tragen Sie eine Schutzbrille, wenn Sie das Mähdeck anbringen oder entfernen. Lesen Sie die Montageanleitung in der Bedienungsanleitung sorgfältig durch. Ein Aufkleber auf der Innenseite der vorderen Abdeckung des Geräts zeigt ebenfalls, wie das Mähdeck angebracht und entfernt wird. So befestigen Sie das Mähdeck

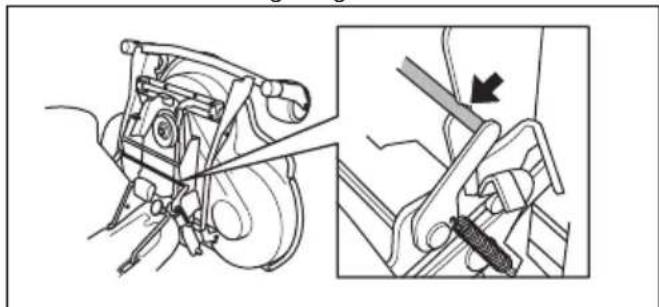

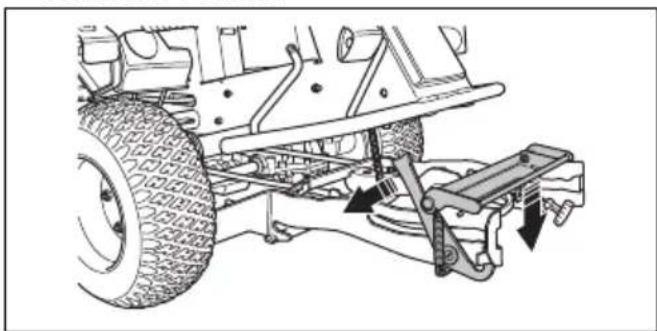

1. Stellen Sie das Gerät auf einer ebenen Fläche ab.

2. Betätigen Sie die Feststellbremse.

3. Stellen Sie den Schnitthöhenhebel in die

4. Drücken Sie den Geräterahmen nach unten. Bringen

Sie die Geräterahmenverriegelung in eine senkrechte Position. WARNUNG: Der Verriegelungsmechanismus kann zu Verletzungen an den Fingern führen, wenn Sie ihn nicht vorsichtig betätigen. Halten Sie die Vorderkante der Mähdecks mit beiden Händen fest, wenn Sie mit dem nächsten Schritt fortfahren.

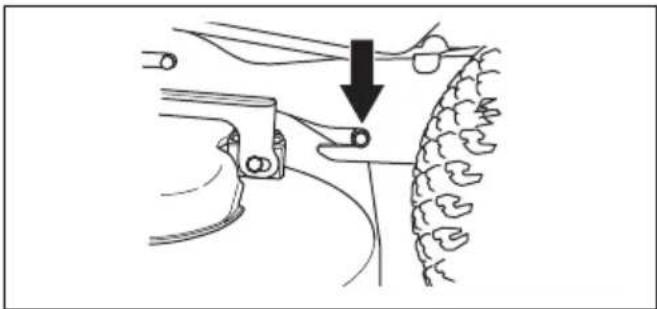

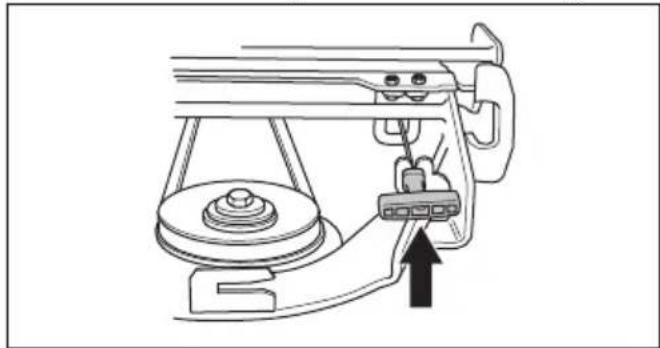

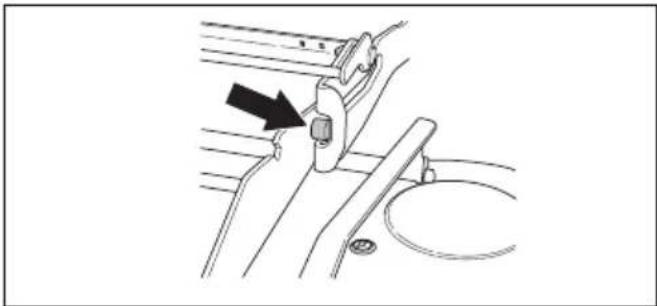

242 - 003 - 155. Schieben Sie das Mähdeck in den Geräterahmen.

Stellen Sie sicher, dass die vorderen Führungszapfen in die Nut des Geräterahmens eingesetzt werden. Die Geräterahmenverriegelung löst sich automatisch.

6. Schieben Sie das Mähdeck ein, bis die hinteren

Führungszapfen die Unterseite der Nut des Geräterahmens berühren.

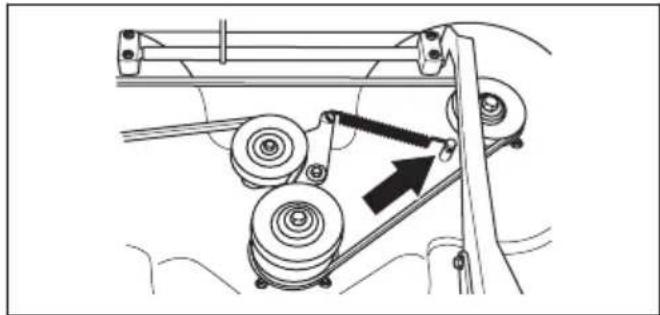

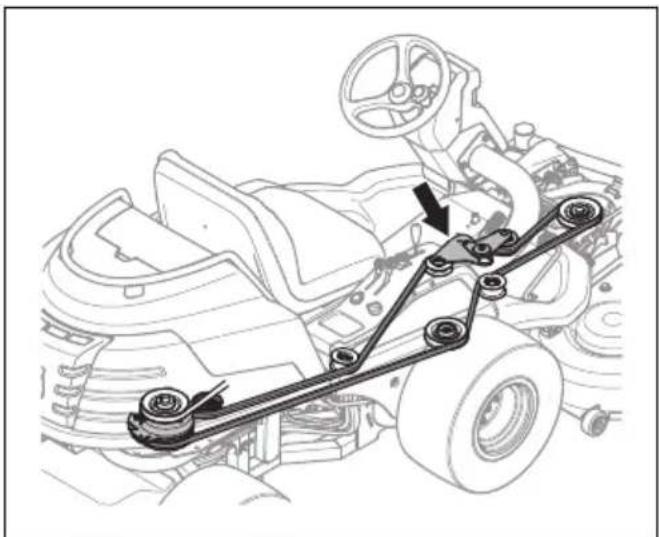

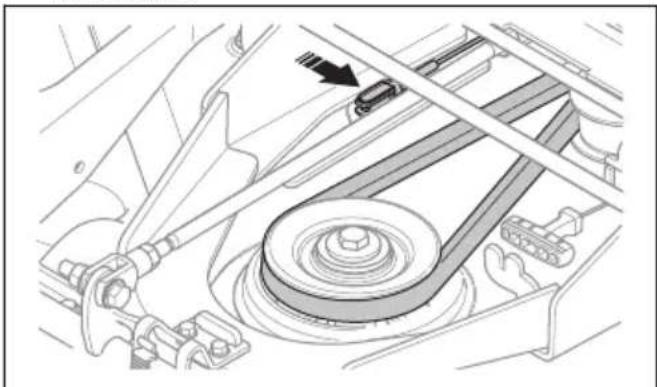

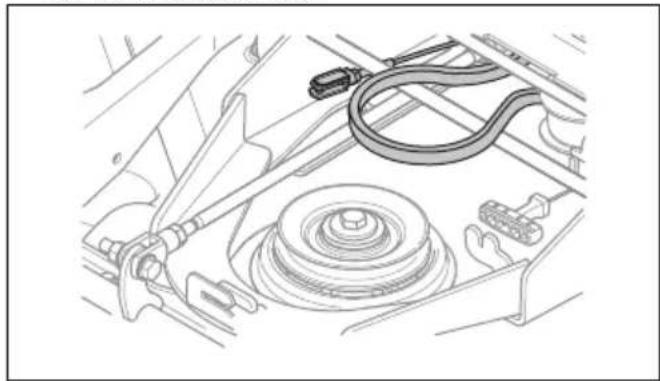

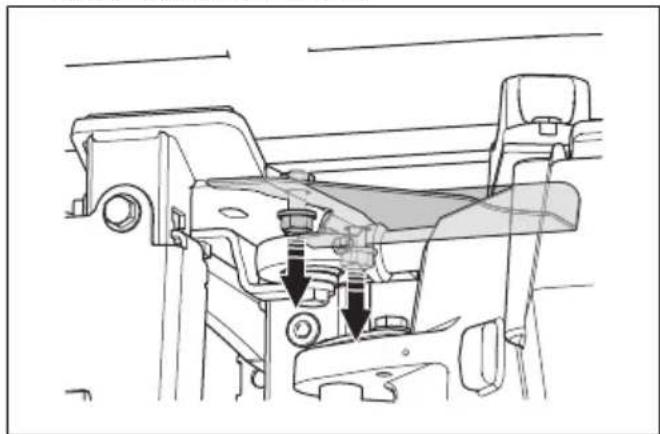

7. Legen Sie den Treibriemen um das Antriebsrad für

das Mähdeck und befestigen Sie das Kabel für die Schnitthöhe.

8. Setzen Sie den Federgriff in die Federhalterung.

9. Befestigen Sie die vordere Abdeckung.

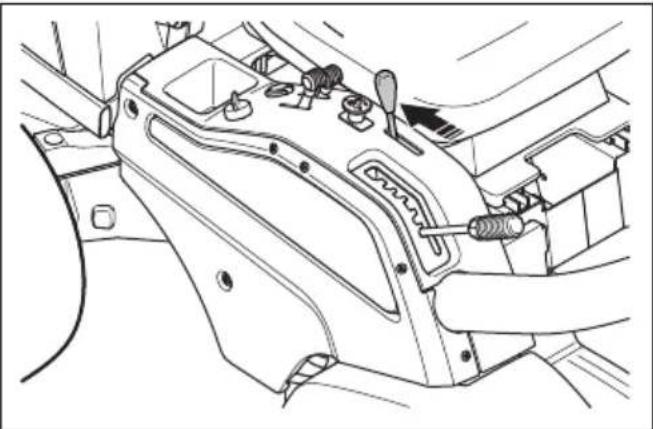

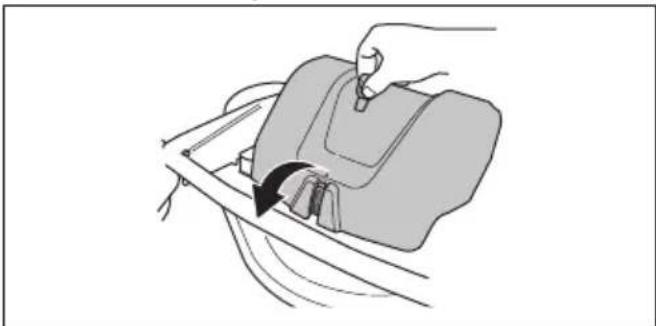

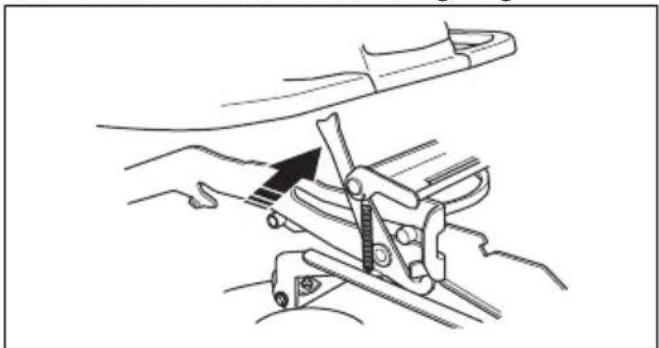

So entfernen Sie das Mähdeck

1. Stellen Sie das Gerät auf einer ebenen Fläche ab.

2. Betätigen Sie die Feststellbremse.

3. Stellen Sie den Schnitthöhenhebel in die

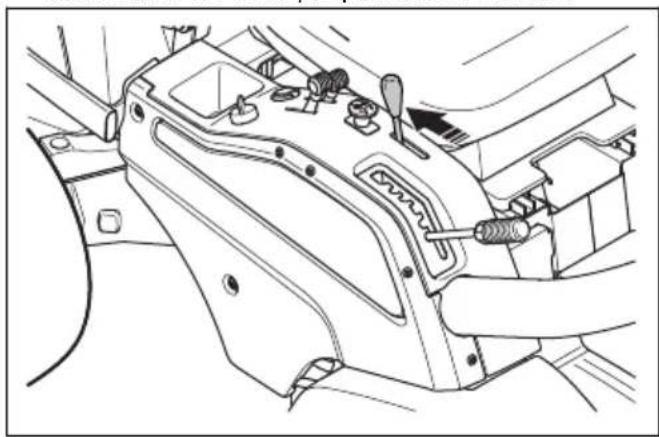

4. Ziehen Sie den Hubhebel für das Mähdeck nach

hinten in die verriegelte Position, um das Mähdeck anzuheben.

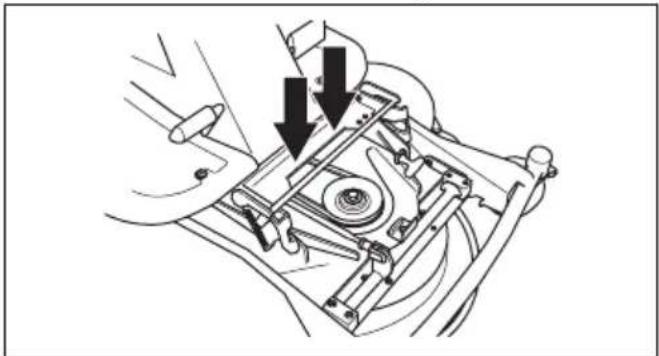

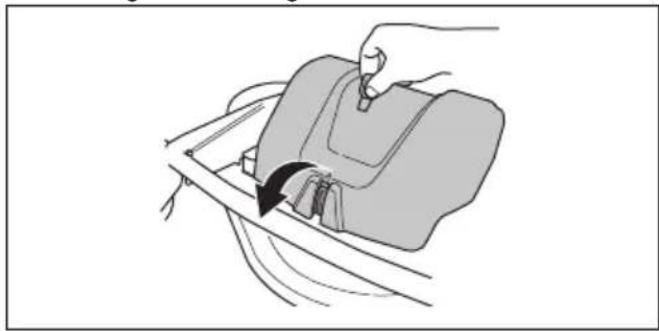

5. Lösen Sie die Klammer an der vorderen Abdeckung

mit dem Werkzeug am Zündschlüssel und entfernen Sie die Abdeckung.

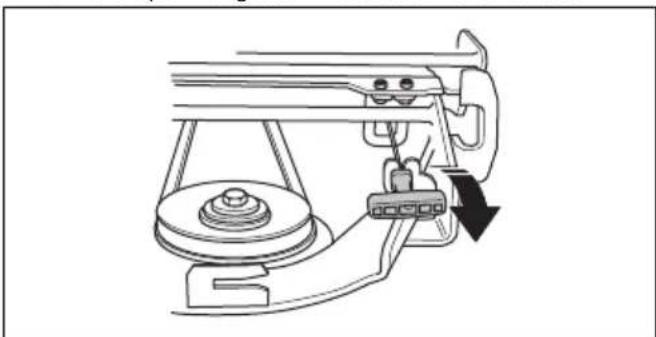

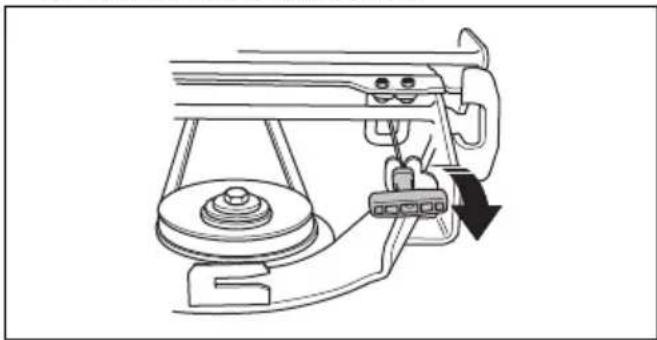

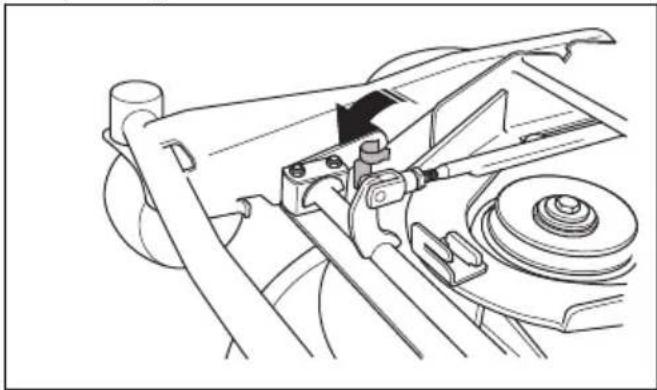

6. Ziehen Sie den Federgriff aus der Federhalterung,

um die Spannung des Antriebsriemens zu lösen.

7. Lösen Sie das Kabel für die Schnitthöhe.

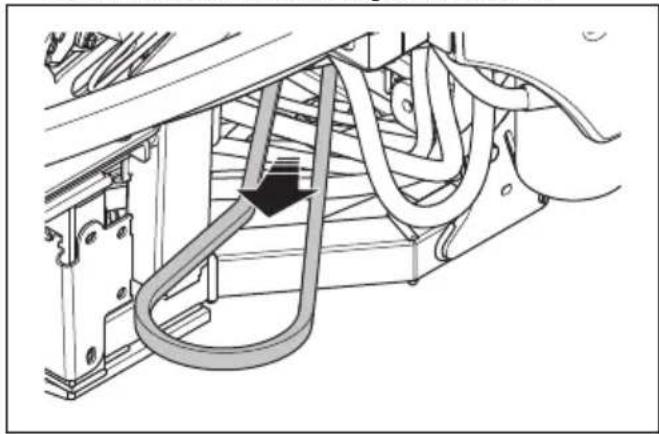

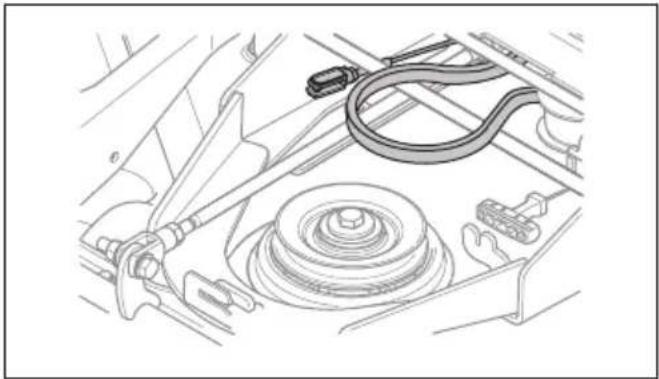

242 - 003 -8. Entfernen Sie den Treibriemen und setzen Sie ihn in

9. Öffnen Sie die Geräterahmenverriegelung.

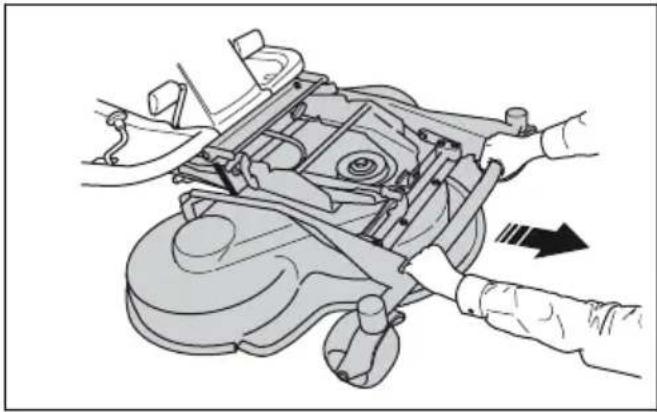

10. Ziehen Sie die Vorderkante des Mähdecks mit

beiden Händen heraus. Betrieb Einleitung WARNUNG: Vor dem Betrieb des Gerätes müssen Sie die Sicherheitsinformationen lesen und verstehen. So füllen Sie Kraftstoff ein WARNUNG: Benzin ist leicht entzündlich. Gehen Sie vorsichtig vor und befüllen Sie den Tank im Freien (siehe Sicherer Umgang mit Kraftstoff auf Seite 14

WARNUNG: Verwenden Sie den Kraftstofftank nicht als Auflagefläche. Der Motor läuft mit bleifreiem Benzin mit einer Mindest- Oktanzahl von 95 (nicht mit Öl gemischt). Wir empfehlen Ihnen biologisch abbaubares Alkylatbenzin (max. 5 % Methanol, max. 10 % Ethanol, max. MTBE 15 %). Kontrollieren Sie den Füllstand vor jedem Gebrauch und füllen Sie bei Bedarf auf. Sie können den Kraftstoffstand im Kraftstofftank eindeutig erkennen. Füllen Sie nicht zu viel nach. Es sollten stets mindestens 2,5 cm frei bleiben. So stellen Sie den Sitz ein WARNUNG: Stellen Sie den Sitz nicht während des Betriebs des Geräts ein. Der Sitz kann nach vorne gekippt werden. Er kann ebenfalls nach vorn und hinten verstellt werden.

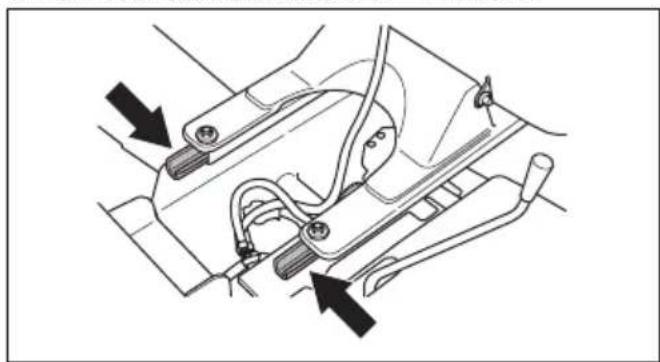

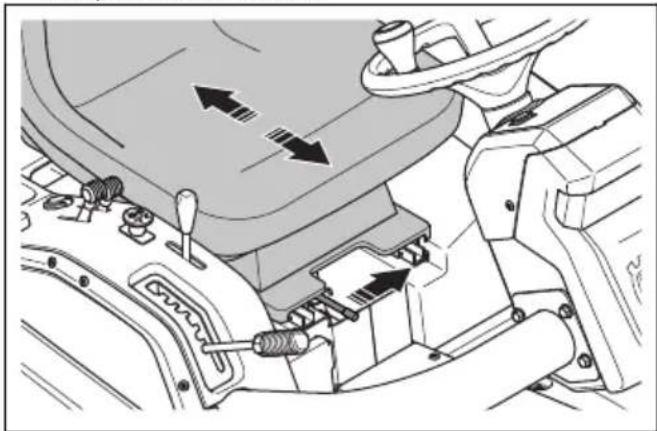

• Um den Sitz nach vorn und hinten zu verstellen, drücken Sie den Hebel unter dem vorderen Rand des Sitzes nach links. Bringen Sie den Sitz in die entsprechende Position.

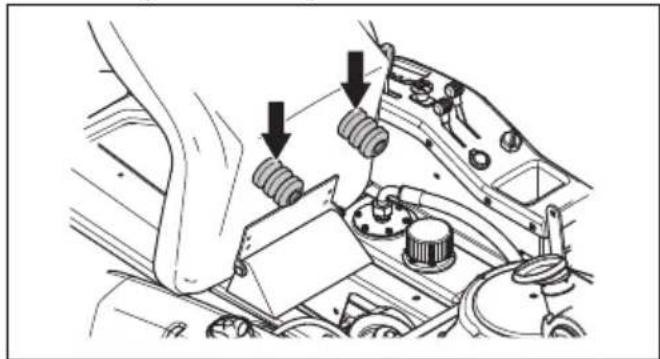

242 - 003 - 17• Um die Sitzfederung einzustellen bewegen Sie die

Gummianschläge unter dem Sitz entsprechend den Angaben in der Abbildung. Platzieren Sie die beiden Anschläge vorne, mittig, oder hinten. So können Sie den Hydraulikdruck ablassen und anwenden Um das Produkt bei abgestelltem Motor zu bewegen, müssen Sie den Hydraulikdruck ablassen. Der Hydraulikdruck wird durch ein Bypassventil abgelassen und angewendet. ACHTUNG: Schließen Sie die beiden Bypassventile, bevor Sie das Produkt verwenden. Wenn sie geöffnet sind, kann das Getriebe beschädigt werden. Hinterachse

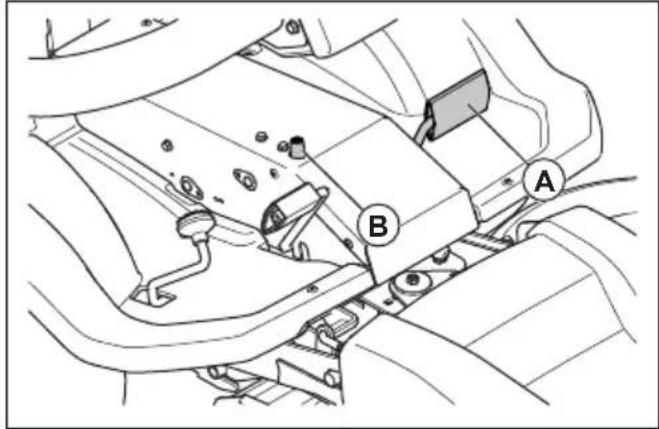

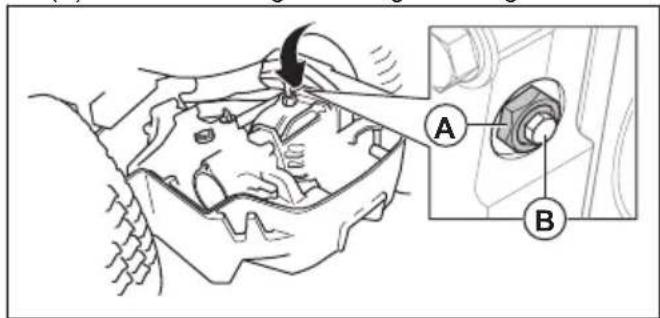

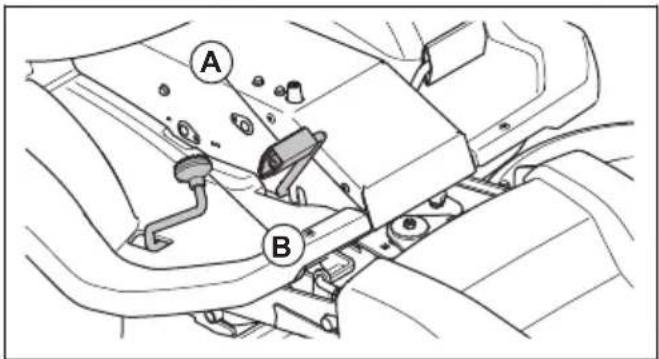

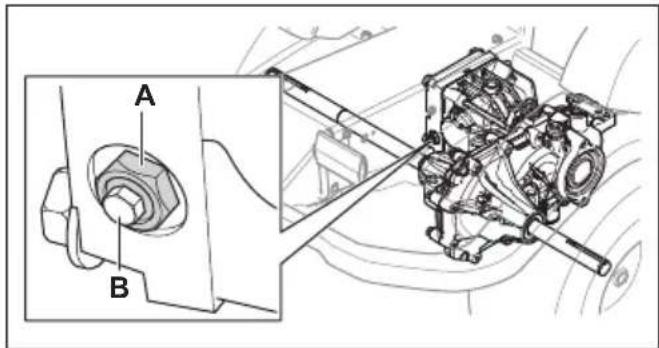

• Um den Hydraulikdruck abzulassen, öffnen Sie die Kontermutter (A) ¼ bis ½ Umdrehung gegen den Uhrzeigersinn. Drehen Sie danach die Ventilmutter (B) zwei Umdrehungen im Gegenuhrzeigersinn.

• Zum Anziehen des Hydraulikdrucks schließen Sie die Ventilmutter (B) vollständig und ziehen anschließend die Sicherungsmutter (A) fest. Vorderachse

• Um den Hydraulikdruck abzulassen, öffnen Sie die Kontermutter (A) ¼ bis ½ Umdrehung gegen den Uhrzeigersinn. Drehen Sie danach die Ventilmutter (B) zwei Umdrehungen im Gegenuhrzeigersinn.

• Zum Anziehen des Hydraulikdrucks schließen Sie die Ventilmutter (B) vollständig und ziehen anschließend die Sicherungsmutter (A) fest. So heben Sie das Mähdeck an

1. Drücken Sie den PTO-Knopf wieder hinein, um den

Antrieb auf dem Mähdeck auszukoppeln.

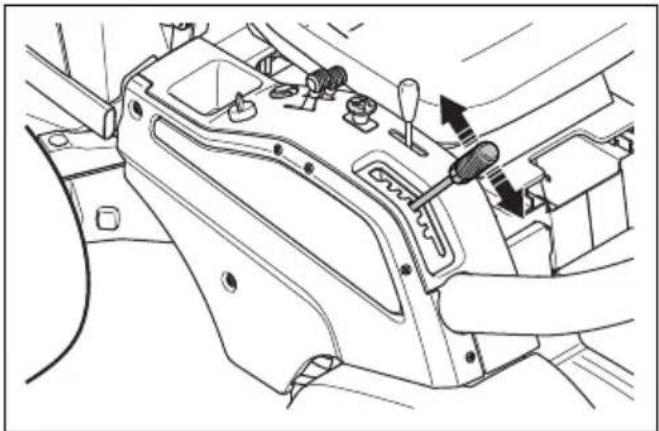

2. Ziehen Sie den Hubhebel nach hinten, um das

Mähdeck in die Transportposition anzuheben. Hinweis: Sie können das Mähdeck ein kleines Stück anheben, während der Antrieb auf den Klingen eingekoppelt ist. Verwenden Sie diese Funktion für sehr hohes Gras oder raue Oberflächen. 18 242 - 003 -So senken Sie das Mähdeck in die Betriebsposition ab

1. Bewegen Sie den Hubhebel nach vorn, um das

2. Ziehen Sie PTO-Knopf heraus, um beim Mähdeck

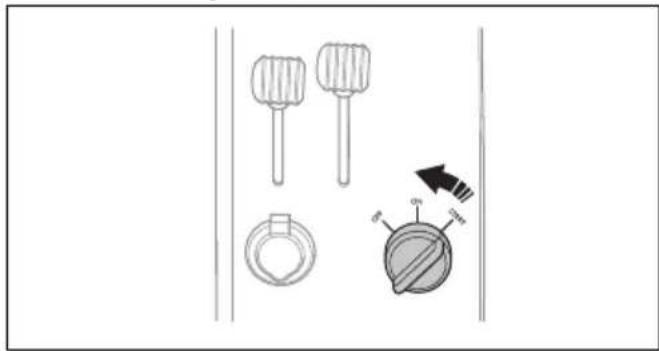

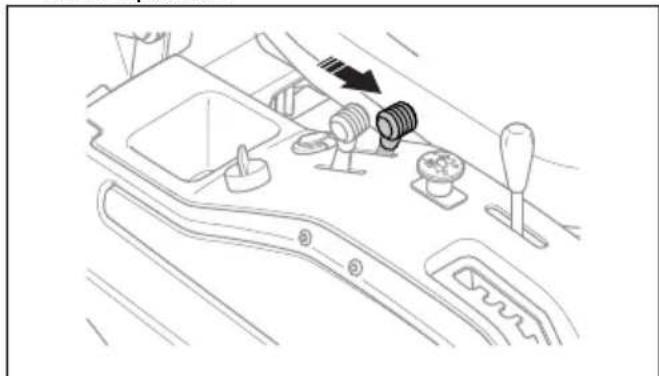

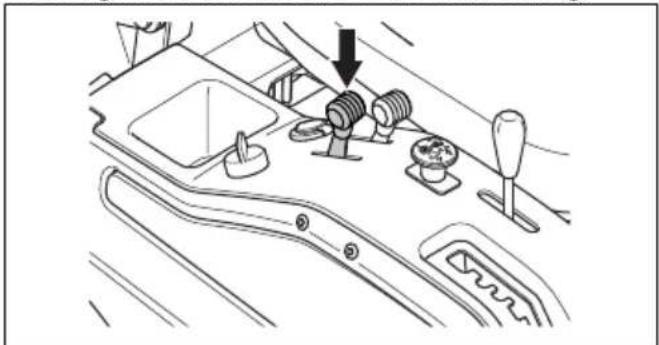

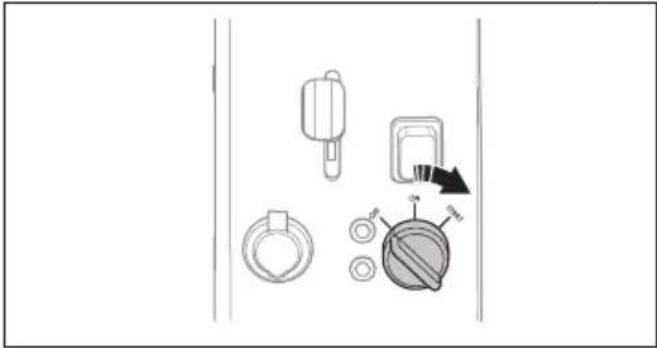

den Antrieb einzukoppeln. So starten Sie den Motor P 524

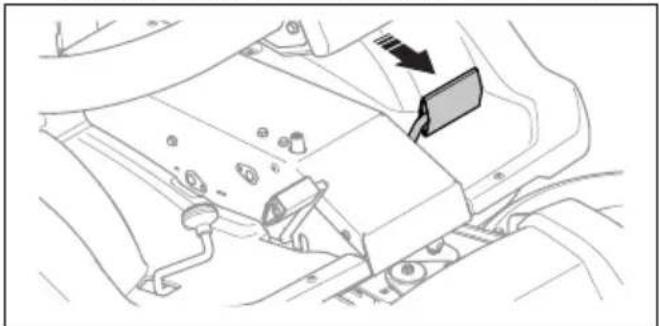

1. Stellen Sie sicher, dass die Bypassventile

geschlossen sind. Siehe So können Sie den Hydraulikdruck ablassen und anwenden auf Seite

2. Betätigen Sie die Feststellbremse.

3. Drücken Sie den PTO-Knopf hinein, um beim

Mähdeck den Antrieb auszukoppeln.

4. Bewegen Sie den Gashebel in die Mittelstellung.

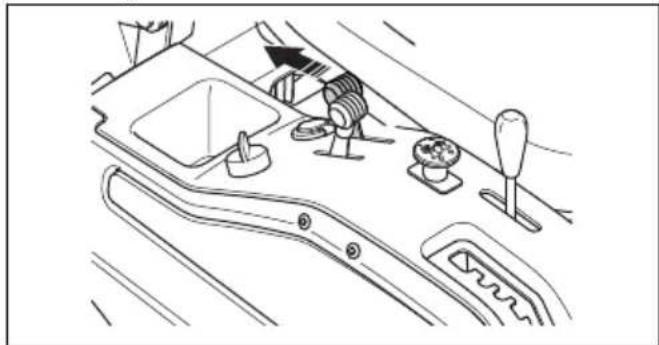

5. Wenn der Motor kalt ist, ziehen Sie den Choke-

Hebel ganz nach hinten.

6. Drehen Sie den Zündschlüssel in die Startstellung.

7. Wenn der Motor startet, lassen Sie den

Zündschlüssel sofort los, so dass er in die Neutralstellung zurückkehrt. ACHTUNG: Aktivieren Sie den Anlasser jeweils nicht länger als fünf Sekunden. Wenn der Motor nicht startet, warten Sie 15 Sekunden, bevor Sie es erneut versuchen.

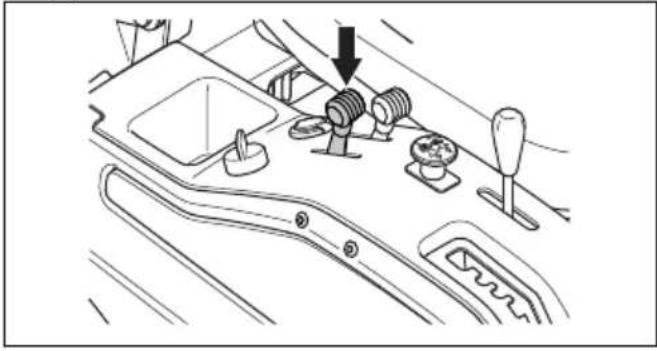

8. Drücken Sie den Choke-Hebel langsam nach vorn in

199. Lassen Sie den Motor mit halber Drehzahl für 3 bis

5 Minuten laufen, bevor Sie ihn stark belasten.

10. Drücken Sie den Gashebel in die Vollgas-Position

(C). ACHTUNG: Das Aktivieren der Klingen bei laufendem Motor mit voller Drehzahl belastet die Treibriemen. Geben Sie auf keinen Fall Vollgas, bevor das Mähdeck in die Mähposition abgesenkt wurde. So starten Sie den Motor P 524EFI

1. Stellen Sie sicher, dass die Bypassventile

geschlossen sind. Siehe So können Sie den Hydraulikdruck ablassen und anwenden auf Seite

2. Betätigen Sie die Feststellbremse.

3. Drücken Sie den PTO-Knopf hinein, um beim

Mähdeck den Antrieb auszukoppeln.

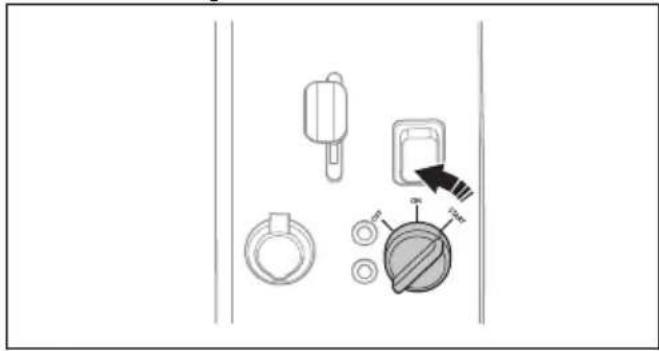

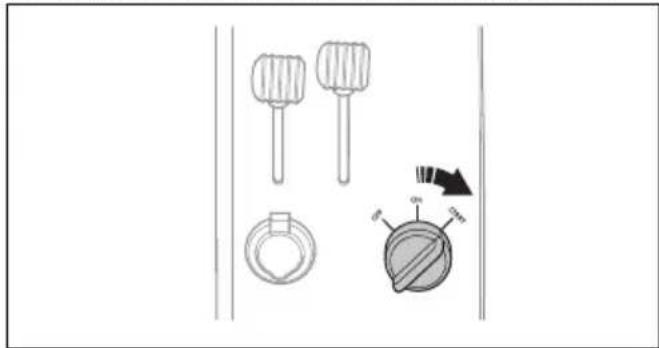

4. Drehen Sie den Zündschlüssel in die Startstellung.

5. Wenn der Motor startet, lassen Sie den

Zündschlüssel sofort los, so dass er in die Neutralstellung zurückkehrt. ACHTUNG: Aktivieren Sie den Anlasser jeweils nicht länger als fünf Sekunden. Wenn der Motor nicht startet, warten Sie 15 Sekunden, bevor Sie es erneut versuchen.

6. Lassen Sie den Motor mit halber Drehzahl für 3 bis

5 Minuten laufen, bevor Sie ihn stark belasten. ACHTUNG: Wenn die Kontrollleuchte für den Öldruck aufleuchtet, stellen Sie den Motor sofort ab und lesen Sie unter Fehlerbehebung auf Seite 43 nach.

7. Drücken Sie den Gashebel in die Vollgas-Position

(C). ACHTUNG: Das Aktivieren der Klingen bei laufendem Motor mit voller Drehzahl belastet die Treibriemen. Geben Sie auf keinen Fall Vollgas, bevor das Mähdeck in die Mähposition abgesenkt wurde. So starten und betreiben Sie das Produkt bei kalter Witterung

• Wenn der Motor bei kaltem Wetter Startschwierigkeiten hat, drehen Sie den Zündschlüssel so oft, bis der Motor anspringt. Für P 524 stellen Sie sicher, dass der Choke-Hebel ganz nach hinten gestellt ist.

242 - 003 -• Bei Temperaturen unter 0 °C, lassen Sie dasProdukt sich erwärmen bevor Sie den Motor starkbelasten. Betreiben Sie das Produkt, aber wartenSie mindestens 10 Minuten, bevor Sie dieAusstattung einkoppeln.ACHTUNG: Wenn das Produkt nichtwarm ist wenn Sie es in Betrieb nehmen,kann das Getriebe beschädigt werden. Inbetriebnahme des Geräts 1. Starten Sie den Motor.2. Betätigen Sie das Feststellbremspedal und gebenSie es dann frei, um die Feststellbremse zu lösen.3. Drücken Sie vorsichtig auf eins der Gaspedale. DieGeschwindigkeit erhöht sich je mehr das Pedalheruntergedrückt wird. Verwenden Sie Pedal (A)zum Vorwärtsfahren und Pedal (B) zumRückwärtsfahren.

4. Lassen Sie das Pedal zum Bremsen los. Wollen Siestärker bremsen, drücken Sie auf das andereGeschwindigkeitspedal.5. Stellen Sie die Schnitthöhe (1-6) mit demSchnitthöhenhebel ein.6. Bewegen Sie den Hubhebel nach vorn, um dasMähdeck abzusenken.7. Ziehen Sie PTO-Knopf heraus, um beim Mähdeckden Antrieb einzukoppeln. Stromsparmodus P 524EFI Bei Motordefekten wird die Motordrehzahl automatischauf die niedrige Leerlaufdrehzahl verringert und dieWarnleuchte für Fehlfunktion des Motors (A) leuchtetauf. Siehe Fehlerbehebung auf Seite 43 für möglicheUrsachen des Problems.

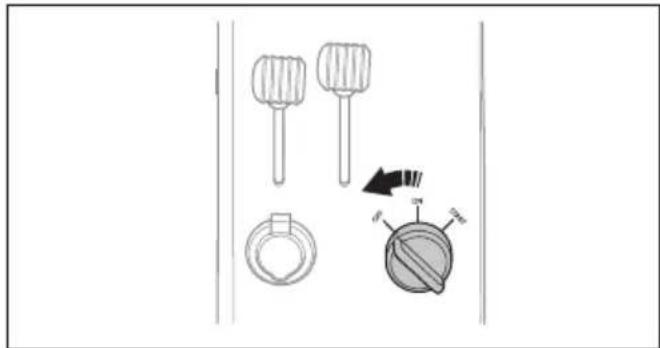

So schalten Sie den Motor aus 1. Geben Sie die Geschwindigkeitspedale frei.2. Drücken Sie den PTO-Knopf wieder hinein, um beimMähdeck den Antrieb auszukoppeln.3. Lassen Sie den Motor 1 Minute im Leerlauf laufen,um die Motortemperatur zu verringern.242 - 003 -

214. Ziehen Sie den Hubhebel für das Mähdeck nach

hinten, um das Mähdeck anzuheben.

5. Bewegen Sie den Gashebel in die Stellung MIN.

6. Den Zündschlüssel in die STOPP-Position drehen.

7. Wenn das Gerät anhält, betätigen Sie die

Feststellbremse. So betätigen und lösen Sie die Feststellbremse

1. Betätigen Sie das Pedal der Feststellbremse (A).

2. Drücken und halten Sie den Sperrknopf (B).

3. Halten Sie den Sperrknopf gedrückt und lassen Sie

das Pedal der Feststellbremse los.

4. Zum Lösen der Feststellbremse, betätigen Sie das

Pedal der Feststellbremse erneut. So erhalten Sie ein gutes Mähergebnis

• Mähen Sie keinen nassen Rasen. Nasses Gras kann zu schlechten Mähergebnissen führen.

• Beginnen Sie mit einer hohen Schnitthöhe und verringern Sie diese allmählich.

• Mähen Sie mit Messern, die bei hoher Drehzahl rotieren (maximal zulässige Motordrehzahl, siehe Technische Daten auf Seite 48 ). Bewegen Sie das Gerät mit geringer Geschwindigkeit vorwärts. Wenn das Gras nicht zu hoch und zu dick ist, können Sie auch bei höherer Geschwindigkeit ein gutes Mähergebnis erzielen.

• Um die besten Mähergebnisse zu erzielen, mähen Sie den Rasen häufig und verwenden Sie die Bio Clip-Funktion. Wartung Einleitung WARNUNG: Vor der Durchführung von Wartungsarbeiten müssen Sie die Sicherheitsinformationen lesen und verstehen. Wartungsplan

• = Allgemeine Wartung durch den Bediener. Die Anweisungen sind nicht in dieser Bedienungsanleitung enthalten. X = Diese Anweisungen sind in dieser Bedienungsanleitung enthalten. O = Die Anweisungen sind nicht in dieser Bedienungsanleitung enthalten. Lassen Sie die Wartung von einer zugelassenen Servicewerkstatt durchführen. Hinweis: Wenn mehr als ein Zeitintervall in der Tabelle angegeben ist, gilt das kürzeste Intervall nur für die erste Wartung. Wartung Täglich, vor der Inbetrieb- nahme (alle 10 Betriebs- stunden) Nach den ersten 25 Betriebs- stunden Wöchent- lich (alle 40 Be- triebs- stunden) Wartungsintervall in Stunden

Überprüfen Sie, dass alle Muttern und Schrauben an- gezogen sind

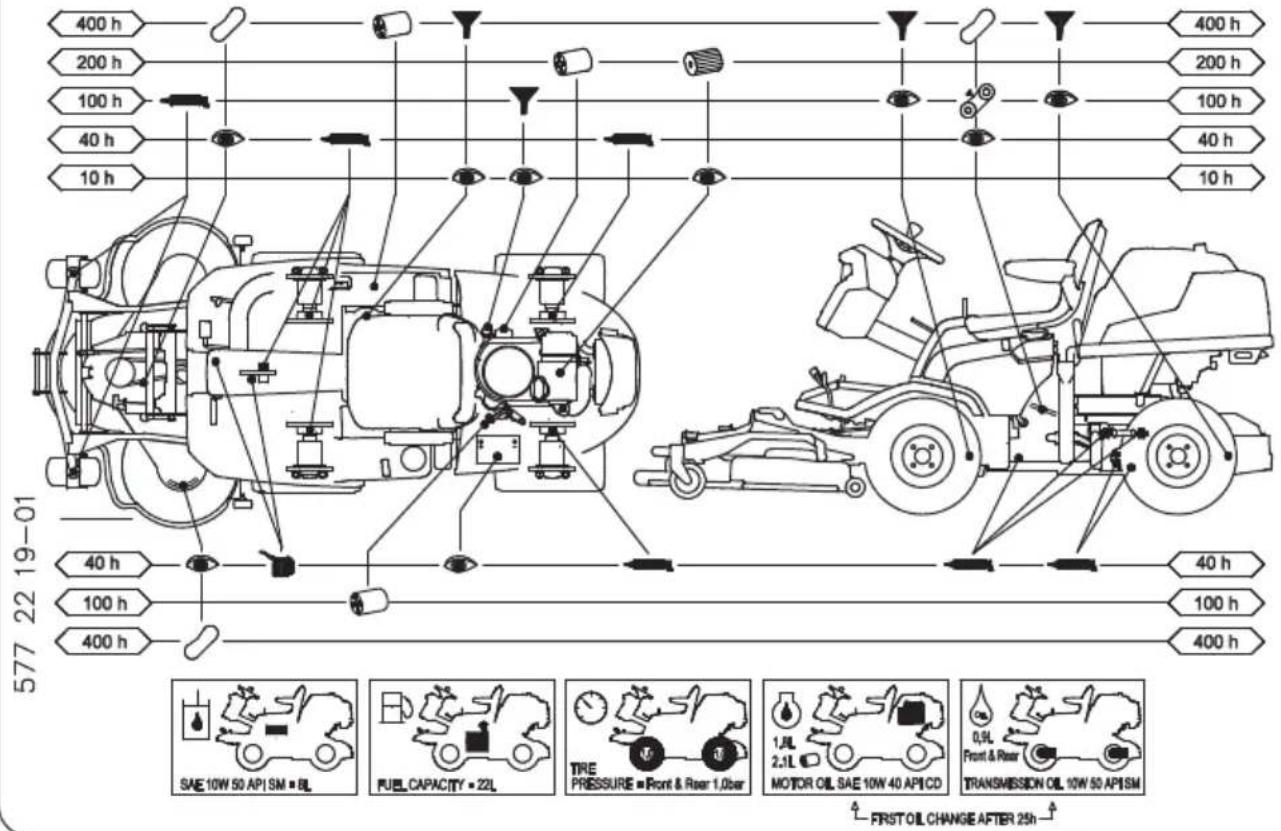

22 242 - 003 -Wartung Täglich, vor der Inbetrieb- nahme (alle 10 Betriebs- stunden) Nach den ersten 25 Betriebs- stunden Wöchent- lich (alle 40 Be- triebs- stunden) Wartungsintervall in Stunden

Stellen Sie sicher, dass keine Kraftstoff- oder Ölle- ckagen vorhanden sind

Reinigen Sie entsprechen den Angaben in So reini- gen Sie das Gerät auf Seite 25

Reinigen Sie die Innenseite des Mähdecks rund um die Klingen

Reinigen Sie den Bereich um Motor und Schalldämp- fer

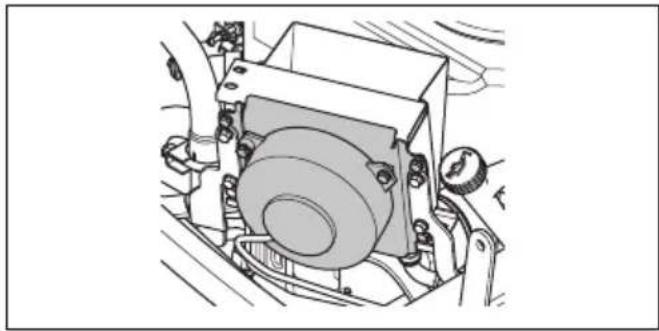

Reinigen Sie den Hydraulikölkühler X Achten Sie darauf, dass der Kaltlufteinlass auf der Oberseite des Motors nicht blockiert ist

Stellen Sie sicher, dass der Sicherheitsvorrichtungen nicht defekt sind

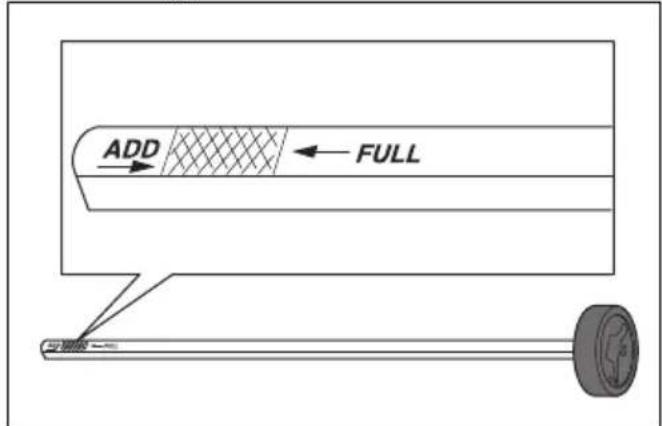

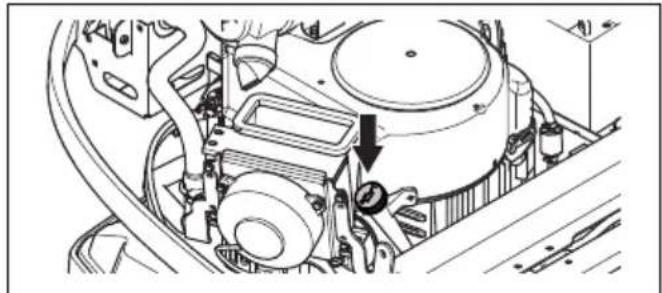

Prüfen und testen Sie die Bremsen * Kontrollieren Sie den Motorölstand X Kontrollieren Sie den Ölstand im Getriebe X Überprüfen Sie das Mähdeck auf Schäden X Überprüfen Sie die Klingen im Mähdeck X Führen Sie eine Prüfung der Feststellbremse durch X Reinigen Sie die inneren Oberflächen des Rahmen- tunnels

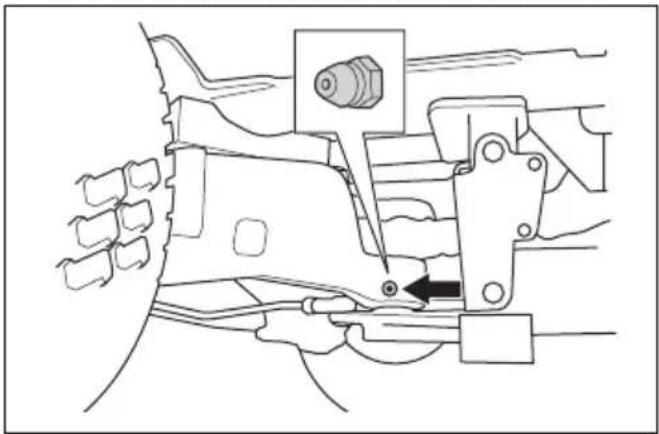

Schmieren Sie die Sitzschienen X Schmieren Sie das Knickgelenklager X X Schmieren Sie gemäß Schmierplan X X X Reinigen Sie das Mähdeck, den Bereich unter dem Mähdeck und unter der Riemenabdeckung

Stellen Sie sicher, dass der Reifendruck korrekt ist X X Wechseln Sie das Motoröl X X Tauschen Sie den Ölfilter aus X O Reinigen Sie den Luftfilter X X Führen Sie nach der Reinigung eine Sichtprüfung der PTO-Riemenspannung durch

Führen Sie nach der Reinigung eine Sichtprüfung der Pumpen-Riemenspannung durch

Führen Sie nach der Reinigung eine Sichtprüfung der Mähdeck-Schrauben für die Riemenscheiben und die Klingen durch

242 - 003 - 23Wartung Täglich, vor

der Inbetrieb- nahme (alle 10 Betriebs- stunden) Nach den ersten 25 Betriebs- stunden Wöchent- lich (alle 40 Be- triebs- stunden) Wartungsintervall in Stunden

Führen Sie nach der Reinigung eine Sichtprüfung der Hydraulikschläuche und -kupplungen durch, um si- cherzustellen, dass sie sauber und nicht beschädigt sind

Führen Sie nach der Reinigung eine Sichtprüfung der Gelenklager im Gelenk durch

Führen Sie nach der Reinigung eine Sichtprüfung al- ler Riemenscheiben durch

Tauschen Sie den inneren Luftfilter aus X X Tauschen Sie den Luftfiltereinsatz aus X Tauschen Sie den Kraftstofffilter aus X X Führen Sie eine Prüfung der Scheinwerfer aus und ersetzen Sie defekte Lampen X X X Führen Sie eine Überprüfung der Fluchtung des Mäh- decks durch X X Schmieren Sie den Riemeneinsteller X O O Schmieren Sie die Gelenke und Lager am Mähdeck X Pedalsystem im Rahmentunnel schmieren X Schmieren Sie die Ketten im Rahmentunnel X Schmieren Sie das Feststellbremskabel X Schmieren Sie das Gaskabel (nur P 524) X Schmieren Sie das Choke-Kabel (nur P 524) X Schmieren Sie das Kabel für das hydrostatische Ge- triebe

Tauschen Sie den Treibriemen für das Mähdeck aus X Tauschen Sie den Keilriemen im Mähdeck aus X Untersuchen Sie den Schalldämpfer und das Prall- blech O O Überprüfen Sie die Zündkerze auf Schäden und stel- len Sie sicher, dass der Elektrodenabstand richtig eingestellt ist

Ersetzen Sie die Zündkerze. X Führen Sie eine Überprüfung und Einstellung des Gaskabels durch (nur P 524)

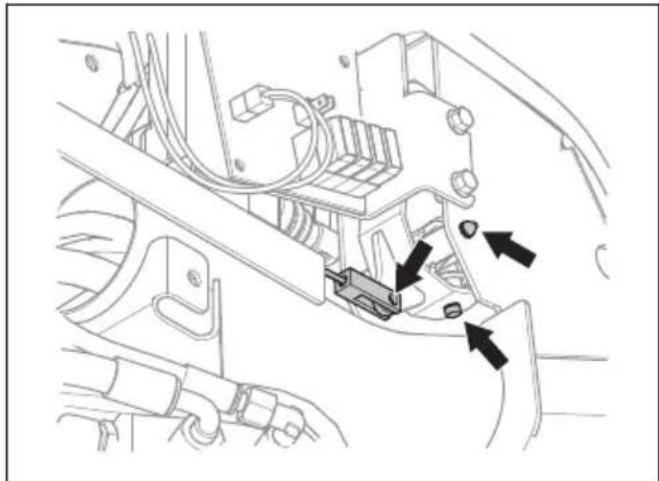

Führen Sie eine Überprüfung und Einstellung des Choke-Kabels durch (nur P 524)

Reinigen Sie die Kühlrippen am Motor und am Getrie-

O O 24 242 - 003 -Wartung Täglich, vor der Inbetrieb- nahme (alle 10 Betriebs- stunden) Nach den ersten 25 Betriebs- stunden Wöchent- lich (alle 40 Be- triebs- stunden) Wartungsintervall in Stunden

Reinigen Sie den Motor und das Getriebe O O Führen Sie eine Prüfung und Einstellung der Dreh- zahl der Vorder- und Hinterräder durch

Kontrollieren Sie den Kraftstoffschlauch. Tauschen Sie diesen bei Bedarf aus

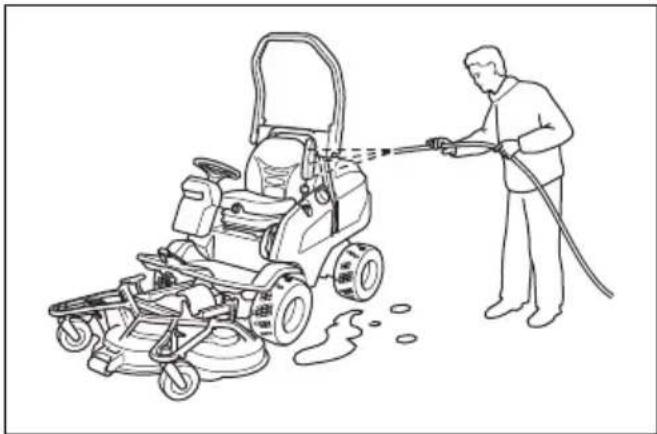

Wechseln Sie das Getriebeöl O O So reinigen Sie das Gerät ACHTUNG: Verwenden Sie keinen Hochdruck- oder Dampfreiniger. Wasser kann in Lager und elektrische Anschlüsse gelangen und Korrosion verursachen, die zu Schäden am Gerät führt. Reinigen Sie das Gerät sofort nach der Anwendung.

• Reinigen Sie keine heißen Oberflächen wie Motor, Schalldämpfer und Abgasanlage. Warten Sie, bis die Oberflächen abgekühlt sind, und entfernen Sie dann Gras oder Schmutz.

• Vor dem Reinigen mit Wasser reinigen Sie mit einer Bürste. Entfernen Sie Gras und Schmutz auf dem und um das Getriebe, dem Getriebe-Lufteinlass und dem Motor.

• Verwenden Sie fließendes Wasser aus einem Schlauch, um das Gerät zu reinigen. Verwenden Sie keinen Hochdruckreiniger.

• Richten Sie den Wasserstrahl nicht auf elektrische Bauteile oder Lager. Reinigungsmittel erhöhen in der Regel die Beschädigung.

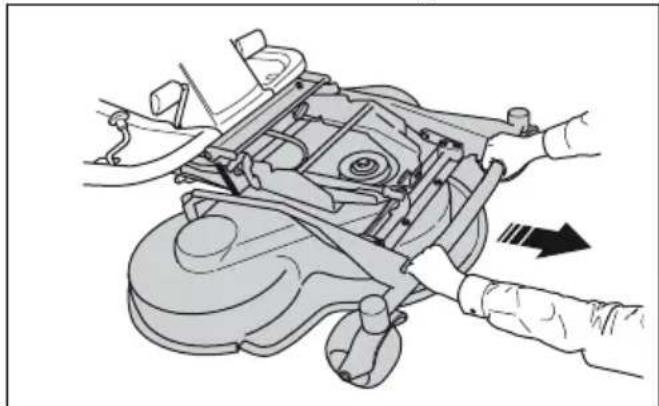

• Bringen Sie das Mähdeck zum Reinigen in die Wartungsposition und spritzen Sie es mit einem Schlauch ab.

• Wenn das Gerät sauber ist, schalten Sie das Mähdeck kurz ein, um noch verbleibendes Wasser abzublasen.

• Überprüfen Sie alle Schmierpunkte und schmieren Sie diese bei Bedarf. Schmieren Sie nach einer Reinigung immer alle Lager. So reinigen Sie Motor und Schalldämpfer Halten Sie Motor und Schalldämpfer frei von Rasenschnitt und Schmutz. In Benzin oder Öl getränkter Rasenschnitt auf dem Motor kann die Brandgefahr erhöhen und das Risiko, dass der Motor zu heiß wird. Lassen Sie den Motor abkühlen, bevor er gereinigt wird. Mit Wasser und einer Bürste reinigen. Rasenschnitt rund um den Schalldämpfer trocknet schnell und stellt eine Brandgefahr dar. Verwenden Sie eine Bürste oder entfernen Sie den Rasenschnitt mit Wasser, wenn der Schalldämpfer kalt ist. So reinigen Sie den Kaltlufteinlass des Motors WARNUNG: Motor stoppen. Der Kaltlufteinlass dreht sich und kann Verletzungen an Ihren Fingern verursachen.

242 - 003 - 251. Stellen Sie sicher, dass das Lufteinlassgitter nicht

verstopft ist. Entfernen Sie Gras und Schmutz mit einer Bürste.

2. Entfernen Sie die Motorabdeckung.

3. Stellen Sie sicher, dass der Kaltlufteinlass nicht

verstopft ist. Entfernen Sie Gras und Schmutz mit einer Bürste.

4. Überprüfen Sie die Luftleitung auf der Innenseite der

Motorabdeckung. Stellen Sie sicher, dass der Luftkanal sauber ist und nicht am Kaltlufteinlass scheuert. So reinigen Sie den Hydraulikölkühler Stellen Sie sicher, dass das Hydrauliköl-Kühlgebläse nicht blockiert ist und dass der Bereich um das Hydrauliköl-Kühlgebläse sauber ist. Entfernen Sie Gras und Schmutz mit einer Bürste. So entfernen Sie die Abdeckungen So entfernen Sie die Motorabdeckung

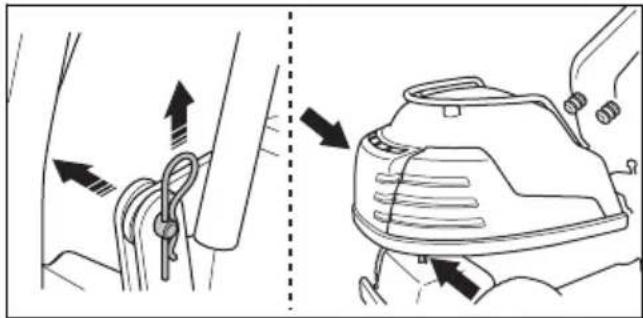

1. Bewegen Sie den Sitz vollständig nach vorne. Siehe

So stellen Sie den Sitz ein auf Seite 17

2. Kippen Sie den Sitz nach vorne.

3. Entfernen Sie die Splinte und Clevis-Stifte aus den

Scharnieren hinter dem Sitz.

4. Ziehen Sie die Klammern an der Motorabdeckung

nach hinten. Die Klammern befinden sich auf der Innenseite des Motorrahmens.

5. Heben Sie die Motorabdeckung an und entfernen

Sie sie. So nehmen Sie die vordere Abdeckung ab

1. Lösen Sie die Klammer an der vorderen Abdeckung

mit dem Werkzeug mit dem am Zündschlüssel befestigten Werkzeug.

242 - 003 -2. Entfernen Sie die vordere Abdeckung. Sie ist mit

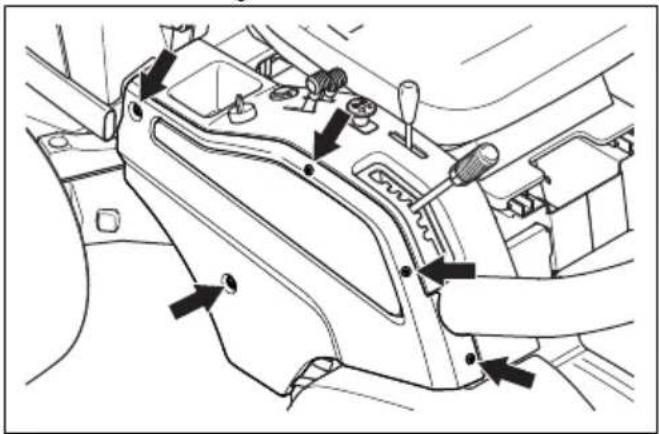

zwei Haken am Rahmen befestigt. So nehmen Sie die Seitenabdeckung ab

• Entfernen Sie die 5 Schrauben und nehmen Sie die Seitenabdeckung ab. Ausbau der rechten Fußstütze

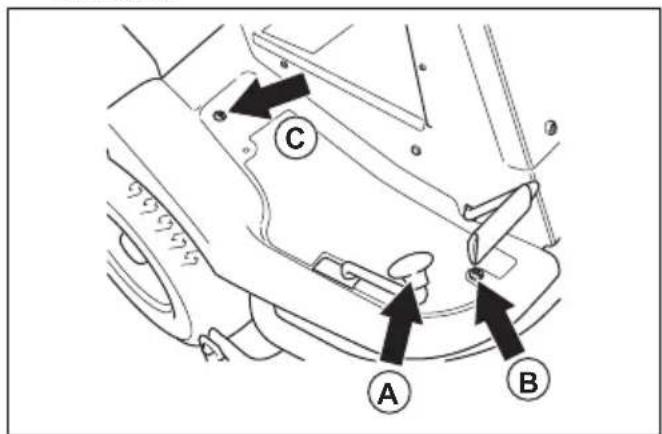

1. Drehen und entfernen Sie den Knopf am

2. Entfernen Sie die zwei Schrauben (B und C) und die

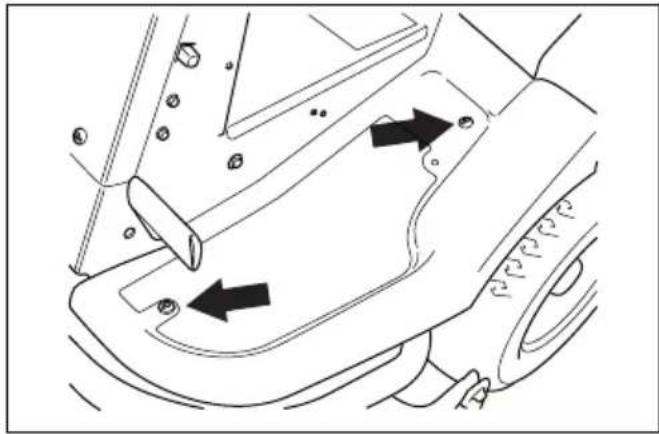

Ausbau der linken Fußstütze

• Entfernen Sie die 2 Schrauben und die Fußstütze. So ersetzen Sie eine zerbrochene Glühlampe

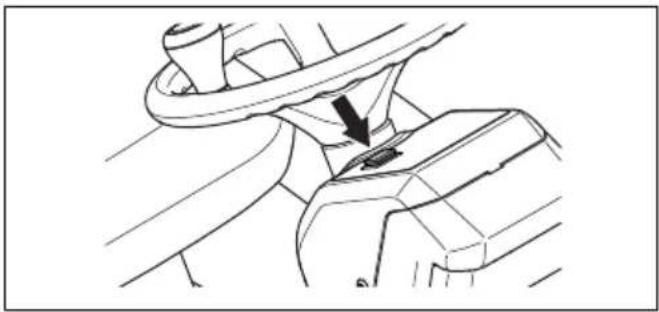

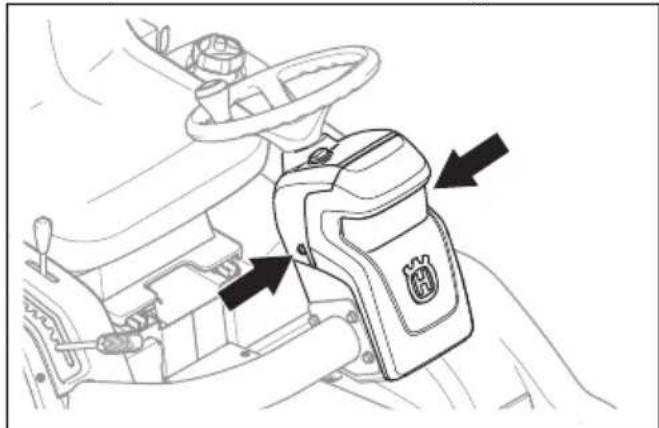

1. Entfernen Sie die zwei Schrauben, eine auf jeder

Seite, und nehmen Sie die Abdeckung ab.

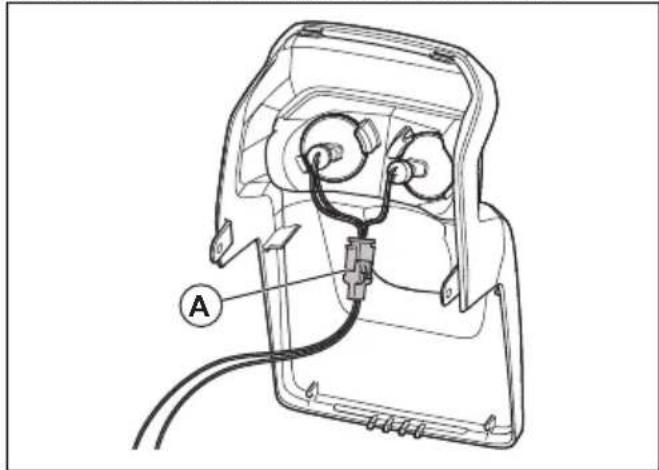

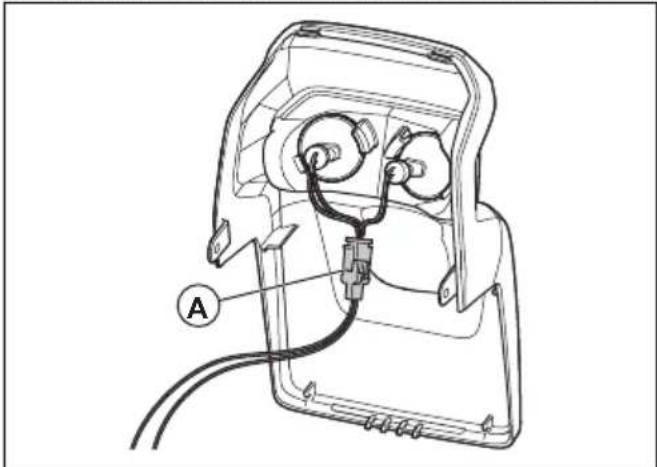

2. Trennen Sie die Kabel an der Verbindung (A).

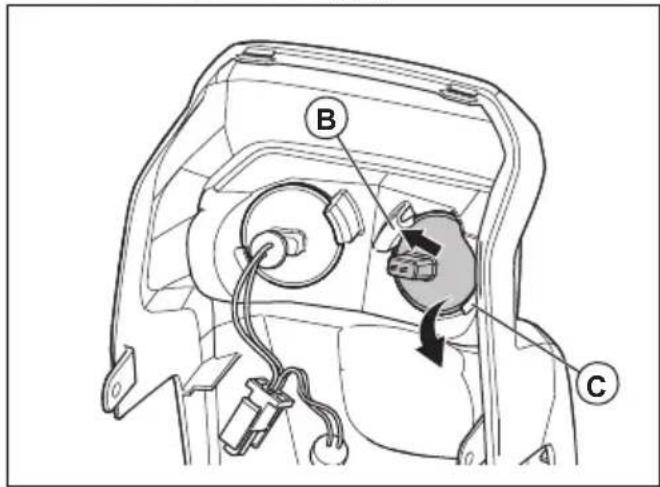

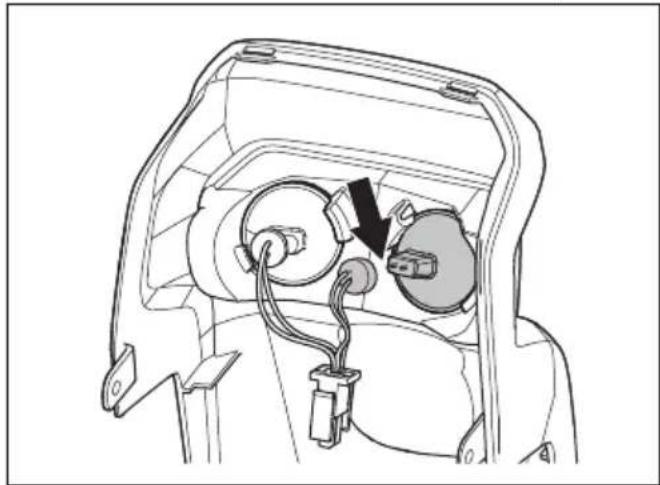

273. Trennen Sie die Kabel von der defekten Lampe.4. Drücken Sie die defekte Lampe in Richtung derinneren Lampenhalterung (B).

5. Heben Sie die äußere Kante (C) der Lampe, umdiese herauszunehmen.6. Ersetzen Sie die defekte Lampe. Verwenden Sie denLampentyp entsprechend den Angaben in Technische Daten auf Seite 48

7. Schließen Sie die Kabel an die neue Lampe an.8. Schließen Sie die Kabel an der Verbindung (A) an.

9. Bringen Sie die Abdeckung an und ziehen Sie diebeiden Schrauben fest.

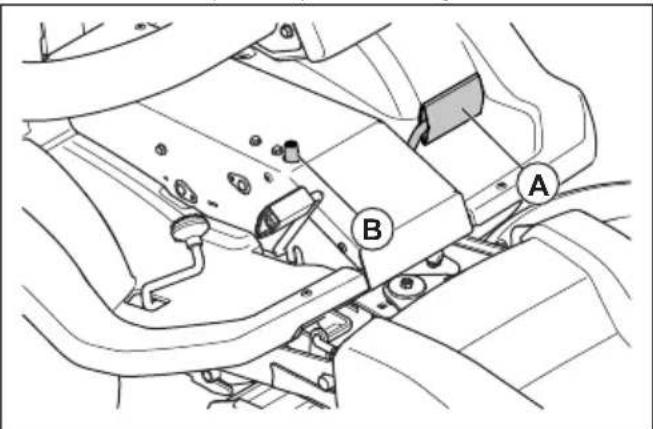

So kontrollieren Sie die Feststellbremse 1. Stellen Sie das Gerät auf einem festen Untergrundmit Neigung ab.Hinweis: Stellen Sie das Gerät nicht auf einemGrashang ab, wenn Sie eine Kontrolle derFeststellbremse durchführen.2. Betätigen Sie das Pedal der Feststellbremse (A).3. Drücken und halten Sie den Sperrknopf (B) undlassen Sie das Pedal der Feststellbremse los,während der Sperrknopf weiterhin gedrückt wird.

4. Wenn das Gerät sich bewegt, lassen Sie dieFeststellbremse von einer autorisiertenServicewerkstatt einstellen.5. Betätigen Sie das Pedal der Feststellbremse erneut,um die Feststellbremse zu lösen. So tauschen Sie den Kraftstofffilter aus 1. Entfernen Sie die Motorabdeckung, um an denKraftstofffilter zu gelangen. Die rechte Abbildungzeigt P 524. Die linke Abbildung zeigt P 524EFI.2. Entfernen Sie die Schlauchhalter vom Kraftstofffiltermit einer Flachzange.3. Ziehen Sie den Kraftstofffilter von denSchlauchenden ab.4. Drücken Sie die Schlauchenden in den neuenKraftstofffilter. Verwenden Sie flüssigesReinigungsmittel an den Enden des Kraftstofffilters,um die Verbindung zu vereinfachen.

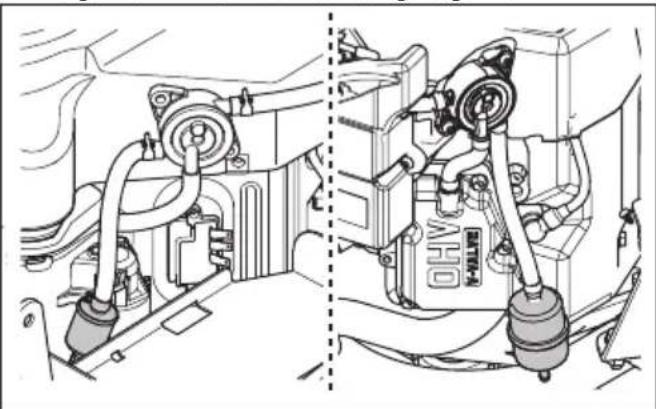

242 - 003 -5. Schieben Sie die Schlauchhalter gegen den

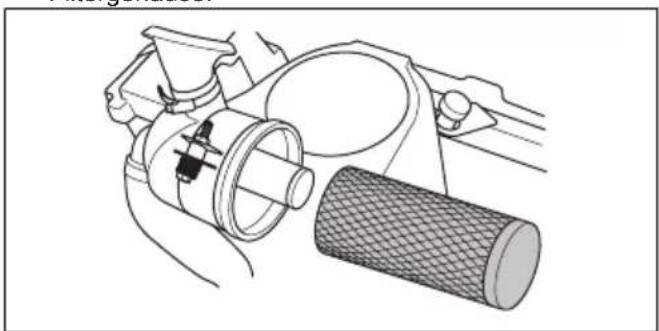

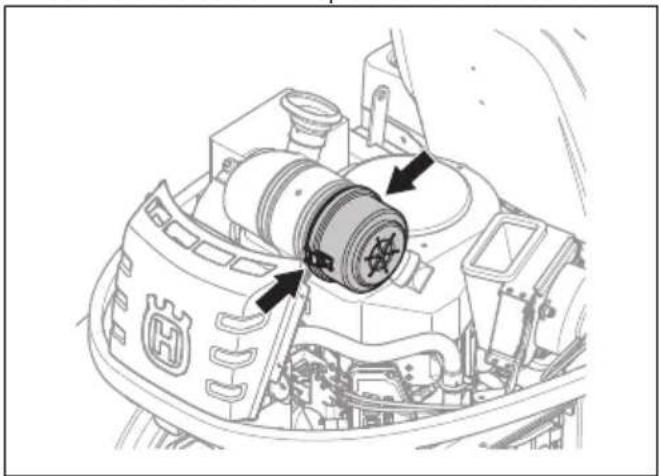

Kraftstofffilter. So reinigen Sie den Luftfilter und tauschen ihn aus ACHTUNG: Starten Sie den Motor nicht, wenn der Luftfilter nicht angeschlossen ist.

1. Entfernen Sie die Motorabdeckung.

2. Lösen Sie die beiden Knöpfe des Luftfilterdeckels.

3. Entfernen Sie den Luftfilterdeckel.

4. Nehmen Sie den Luftfiltereinsatz aus dem

5. Schlagen Sie den Luftfiltereinsatz vorsichtig gegen

eine harte Oberfläche und blasen Sie mit Druckluft gegen die Innenseite. Tauschen Sie den Luftfilter aus, falls er nicht zu reinigen oder beschädigt ist.

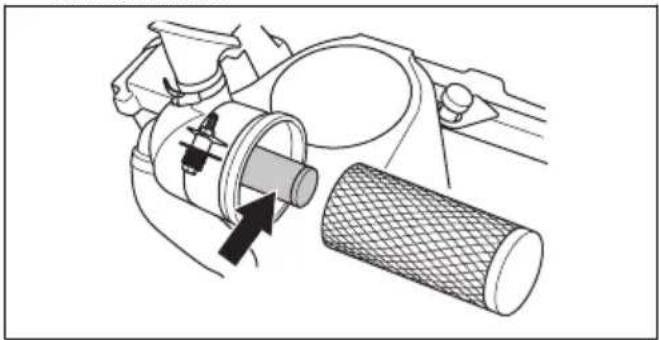

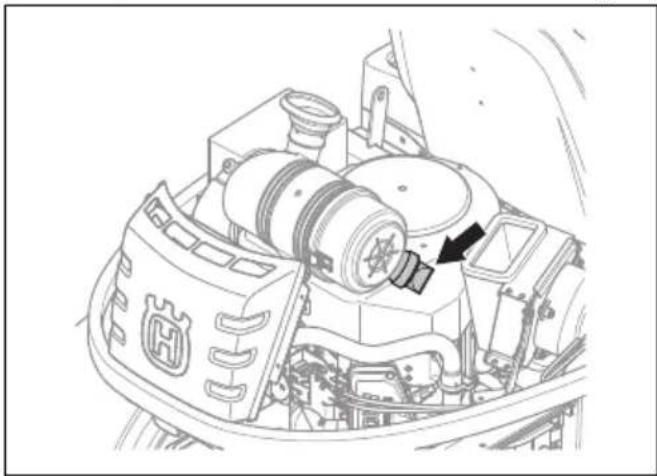

6. Entfernen Sie den inneren Luftfilter hinter dem

7. Schlagen Sie inneren Luftfilter gegen eine harte

Oberfläche, um ihn zu reinigen. Tauschen Sie den Luftfilter aus, falls er nicht zu reinigen oder beschädigt ist. ACHTUNG: Verwenden Sie zur Reinigung des inneren Luftfilters keine Druckluft.

8. Setzen Sie den inneren Luftfilter und den

Luftfiltereinsatz wieder in ihre Ausgangsposition im Filtergehäuse. Achten Sie darauf, dass der Luftfiltereinsatz über dem Lufteinlass richtig befestigt ist.

9. Befestigen Sie den Luftfilterdeckel und stellen Sie

sicher, dass der Partikelsammler nach unten zeigt. So überprüfen und wechseln Sie die Zündkerze

1. Öffnen Sie die Motorhaube.

2. Entfernen Sie den Zündkabelschuh und reinigen Sie

den Bereich um die Zündkerze.

3. Entfernen Sie die Zündkerze mit einem ¾ʺ (19 mm)

Zündkerzenschlüssel.

4. Überprüfen Sie die Zündkerze. Ersetzen Sie die

Zündkerze, wenn die Elektroden durchgebrannt sind oder die Isolierung Risse oder Schäden aufweist. Wenn die Zündkerze nicht beschädigt ist, reinigen Sie sie mit einer Stahlbürste.

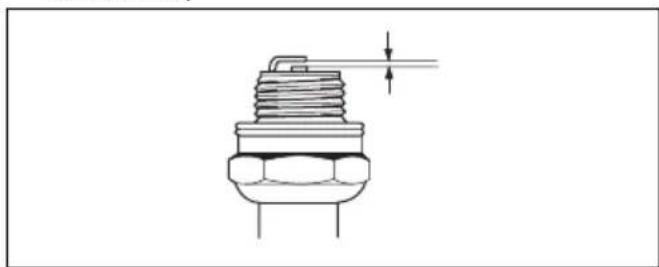

5. Prüfen Sie den Elektrodenabstand und stellen Sie

sicher, dass er korrekt ist. Siehe Technische Daten auf Seite 48

6. Verbiegen Sie die Seitenelektrode, um den

Elektrodenabstand einzustellen.

297. Setzen Sie die Zündkerze wieder ein und drehen Sie

sie von Hand, bis sie den Zündkerzensitz berührt.

8. Ziehen Sie die Zündkerze mit dem

Zündkerzenschlüssel an, bis die Scheibe komprimiert wird.

9. Ziehen Sie eine gebrauchte Zündkerze um weitere 3

mm, eine neue Zündkerze um eine weitere Vierteldrehung an. ACHTUNG: Zündkerzen, die nicht richtig festgezogen sind, können zu Schäden am Motor führen.

10. Bringen Sie den Zündkabelschuh wieder an.

ACHTUNG: Versuchen Sie nicht, den Motor bei entfernter Zündkerze oder abgetrenntem Zündkabel zu starten. So tauschen Sie eine Sicherung aus Eine defekte Sicherung erkennt man an dem durchgebrannten Steckverbinder.

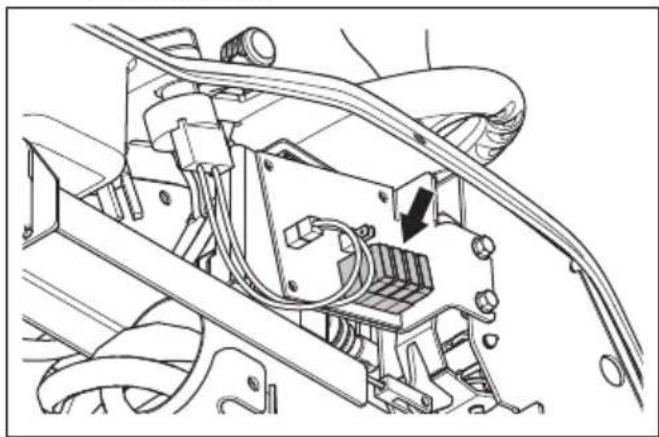

1. Entfernen Sie die Abdeckung, um Zugriff auf die

defekte Sicherung zu erhalten. a) Für den Austausch der Sicherung, entfernen Sie die Motorabdeckung. Die Hauptsicherung befindet sich in einer Halterung unter dem Akku. Die rechte Abbildung zeigt P 524. Die linke Abbildung zeigt P 524EFI. b) Um die Sicherung für die Steckdose zu ersetzen, entfernen Sie die Seitenabdeckung. Die Sicherung für die Steckdose befindet sich unter der Bedientafel.

2. Ziehen Sie die Sicherung aus der Halterung.

3. Tauschen Sie die durchgebrannte Sicherung durch

eine neue Sicherung des gleichen Typs aus. Siehe Technische Daten auf Seite 48

4. Befestigen Sie die Abdeckungen.

Hinweis: Wenn die Sicherung kurze Zeit nach dem Ersetzen erneut defekt ist, liegt ein Kurzschluss vor. Reparieren Sie den Kurzschluss vor der erneuten Inbetriebnahme des Geräts. Wenden Sie sich an eine zugelassene Servicewerkstatt. So laden Sie den Akku

• Laden Sie die Batterie, wenn sie zu schwach ist, um den Motor zu starten.

• Verwenden Sie ein Standard-Ladegerät. ACHTUNG: Benutzen Sie kein Schnellladegerät oder ähnliche Starthilfen. Das führt zu Schäden am elektrischen System des Geräts.

• Trennen Sie vor dem Anlassen des Motors immer die Verbindung zum Ladegerät. So führen Sie einen Fremdstart des Motors durch Wenn die Batterie zu schwach ist, um den Motor zu starten, können Sie Überbrückungskabel für einen Fremdstart verwenden. Das Gerät ist mit einem negativ geerdeten 12-Volt-System ausgestattet. Das Produkt, das Sie für den Fremdstart verwenden, muss ebenfalls ein 12V-System mit negativer Masse haben. So schließen Sie die Überbrückungskabel an WARNUNG: Es besteht Explosionsgefahr aufgrund explosiver Gase, die von der Batterie ausgehen. Schließen Sie die Minusklemme der geladenen Batterie nicht 30 242 - 003 -an die oder in der Nähe der Minusklemme der schwachen Batterie an. ACHTUNG: Verwenden Sie die Batterie Ihres Geräts nicht zum Fremdstarten anderer Fahrzeuge.

1. Entfernen Sie die Motorabdeckung.

2. Entfernen Sie die Abdeckung des Batteriekastens.

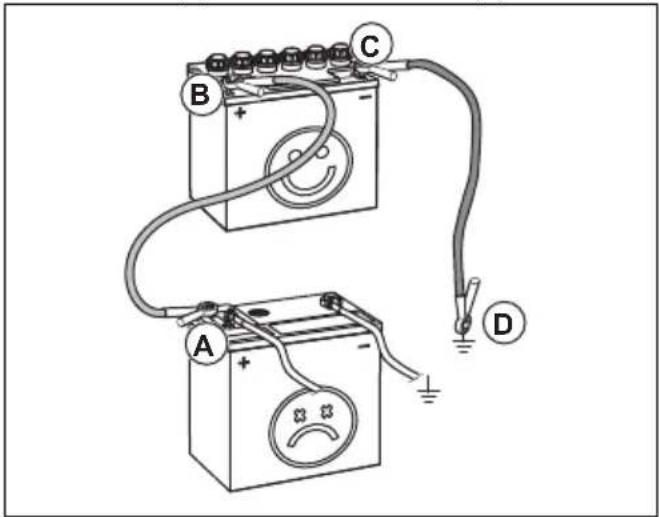

3. Schließen Sie ein Ende des roten Kabels an den

PLUSPOL (+) der leeren Batterie an (A).

4. Schließen Sie das andere Ende des roten Kabels an

den PLUSPOL (+) der vollständig geladenen Batterie (B) an. WARNUNG: Schließen Sie die Enden des roten Kabels nicht am Chassis kurz.

5. Verbinden Sie ein Ende des schwarzen Kabels mit

dem MINUSPOL (-) der vollgeladenen Batterie (C).

6. Verbinden Sie das andere Ende des schwarzen

Kabels mit einer KAROSSERIE-MASSE (D), nicht in der Nähe von Kraftstofftank und Batterie.

7. Bringen Sie die Abdeckungen wieder an.

So entfernen Sie die Überbrückungskabel Hinweis: Entfernen Sie die Überbrückungskabel in umgekehrter Reihenfolge, wie Sie sie angeschlossen haben.

1. Entfernen Sie das SCHWARZE Kabel vom Chassis.

2. Entfernen Sie das SCHWARZE Kabel von der voll

aufgeladenen Batterie.

3. Entfernen Sie das ROTE Kabel von den 2 Batterien.

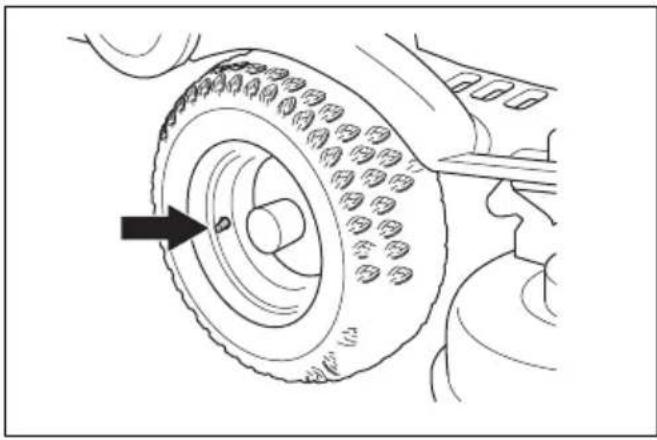

Reifendruck Der richtige Reifendruck beträgt 100 kPa (1,0 bar) an allen vier Reifen. So ersetzen Sie den Treibriemen für das Mähdeck

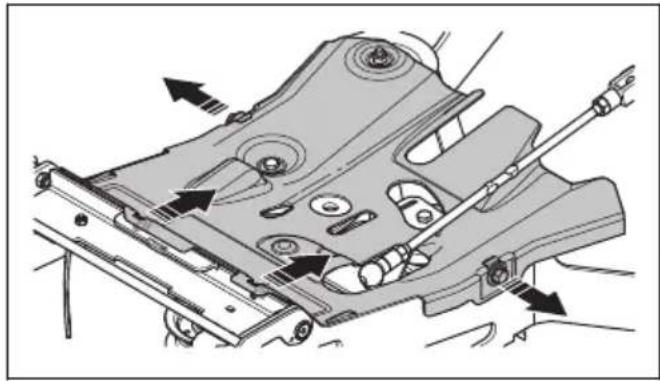

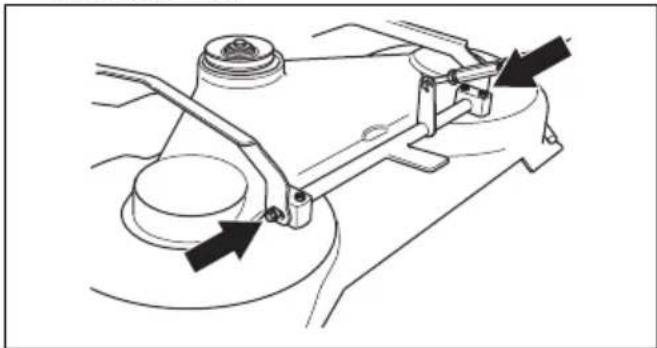

1. Senken Sie das Mähdeck ab.

2. Entfernen Sie die vordere Abdeckung.

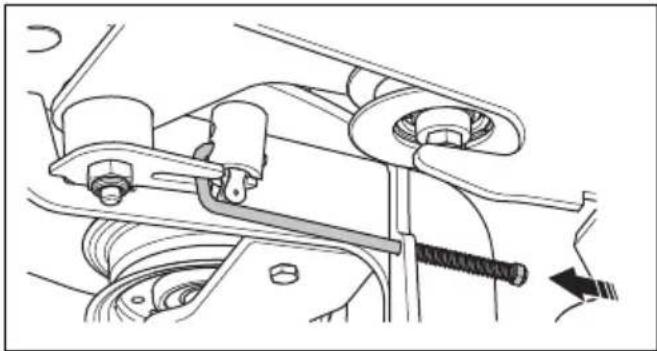

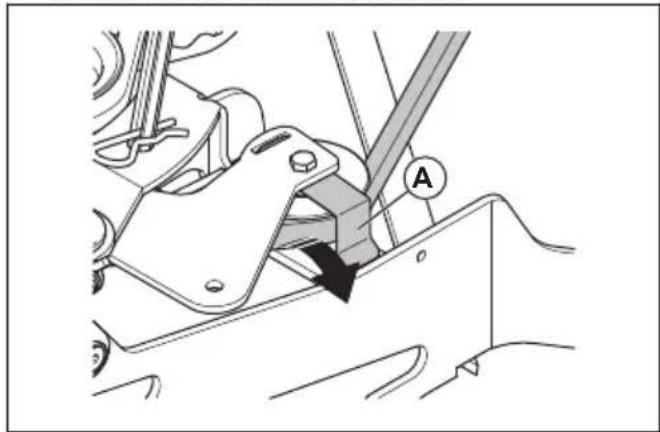

3. Ziehen Sie den Federgriff nach links aus der

Federhalterung, um die Spannung an der Spannrolle für den Antriebsriemen zu lösen.

4. Entfernen Sie die linke Seitenabdeckung des

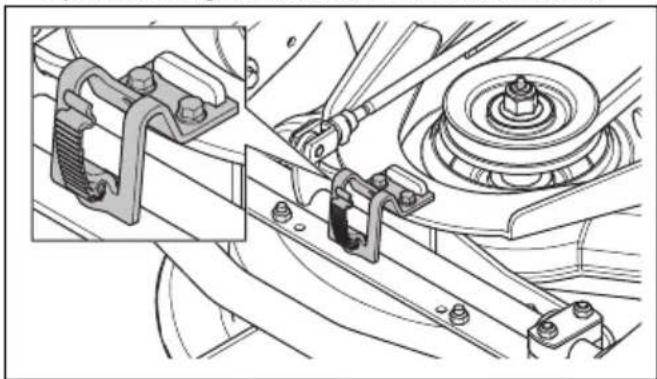

5. Ziehen Sie die Federstrebe von der Hubkette ab.

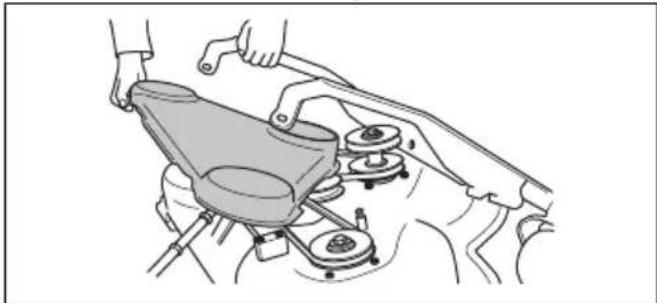

316. Entfernen Sie die 4 Schrauben und nehmen Sie den

7. Entfernen Sie den Riemen von der Riemenscheibe,

heben Sie die Riemenhalterung (A) an und entfernen Sie den Riemen von der Spannrolle.

8. Entfernen Sie den Riemen von der Riemenscheibe

auf dem Geräterahmen.

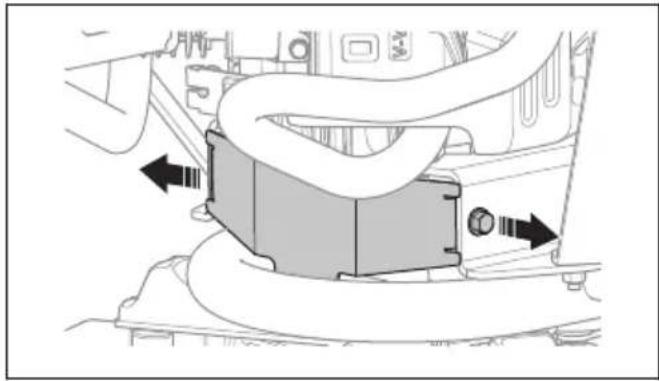

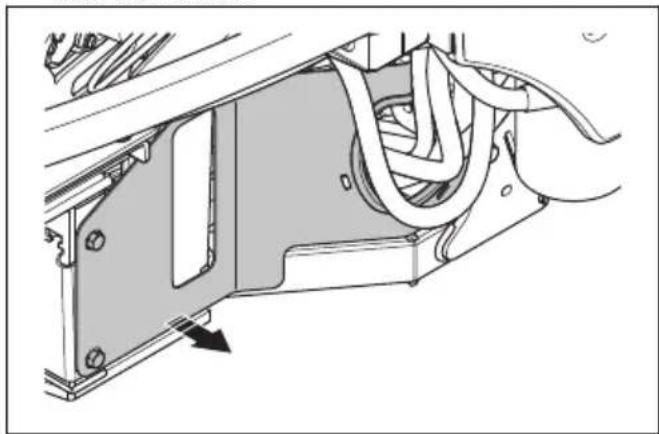

9. Entfernen Sie den Riemenschutz unter der

Riemenscheibe des Motors.

10. Entfernen Sie den Riemenschutz vor dem hinteren

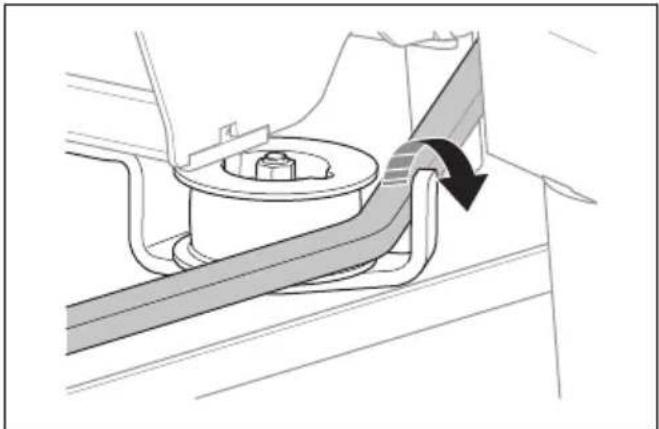

11. Entfernen Sie den Riemen von der Riemenscheibe.

12. Entfernen Sie den Riemenschutz auf der rechten

13. Ziehen Sie den vorderen Teil des Riemens durch die

rechte Seite des Maschinengelenks heraus.

242 - 003 -14. Entfernen Sie den Riemen vom Haken an der

mittleren Riemenscheibe.

15. Ziehen Sie den Antriebsriemen heraus.

16. Befestigen Sie einen neuen Antriebsriemen in der

umgekehrten Reihenfolge. Stellen Sie sicher, dass der Antriebsriemen für das Mähdeck so befestigt ist, wie in der Abbildung dargestellt. Stellen Sie sicher, dass er korrekt an der Einstellriemenscheibe positioniert ist, wie durch den Pfeil in der Abbildung dargestellt. So bringen Sie das Mähdeck in die Wartungsposition

1. Siehe Punkt 1 bis 8 in

So entfernen Sie das Mähdeck auf Seite 16

2. Ziehen Sie die Vorderkante des Mähdecks mit

beiden Händen bis zum Anschlag nach vorne.

3. Heben Sie das Mähdeck in eine senkrechte Position,

bis ein Klicken zu hören ist. Das Mähdeck wird automatisch in vertikaler Position verriegelt. So bringen Sie das Mähdeck in die Mähposition

1. Halten Sie die Vorderkante des Mähdecks mit der

2. Lösen Sie die Verriegelung mit der rechten Hand.

3. Senken Sie das Mähdeck ab und drücken Sie es bis

zum Anschlag hinein.

4. Legen Sie den Treibriemen um das Antriebsrad am

5. Befestigen Sie das Höheneinstellungskabel.

336. Setzen Sie den Federgriff in die Federhalterung.

7. Befestigen Sie die vordere Abdeckung.

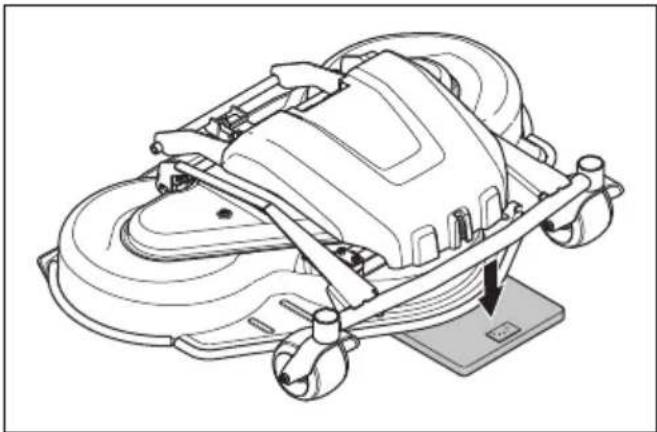

So prüfen und ändern Sie den Bodendruck des Mähdecks Ein korrekter Bodendruck sorgt dafür, dass das Mähdeck sich entlang der Oberfläche bewegt, aber nicht zu stark aufliegt.

1. Kontrollieren Sie den Luftdruck in den Reifen Siehe

Reifendruck auf Seite 31

2. Stellen Sie das Gerät auf einer ebenen Fläche ab.

3. Senken Sie das Mähdeck in die Mähposition ab.

4. Legen Sie eine Personenwaage unter die

Vorderkante des Mähdecks.

5. Legen Sie einen Holzkeil zwischen den Rahmen und

die Waage. Der Holzkeil stellt sicher, dass kein Gewicht auf den Stützrädern lastet.

6. Der korrekte Bodendruck beträgt zwischen 12 und

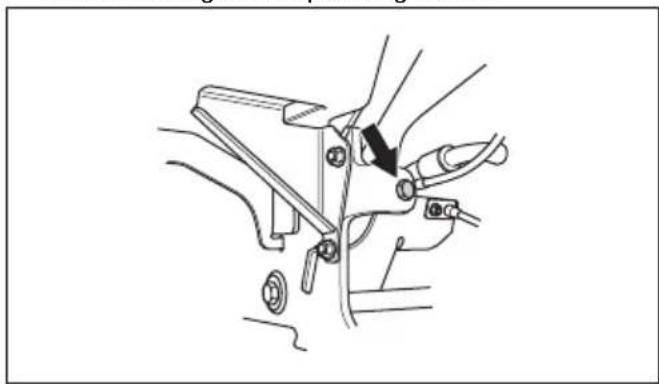

15 kg. Zum Einstellen des Bodendrucks, drehen Sie die Stellschrauben hinter den Vorderrädern auf der rechten und linken Seite.

7. Drehen Sie die Schrauben nach rechts oder links,

bis sich der Bodendruck zwischen 12 und 15 kg befindet. Stellen Sie sicher, dass die Federn rechts und links die gleiche Spannung haben. So überprüfen Sie die Fluchtung des Mähdecks

1. Kontrollieren Sie den Luftdruck in den Reifen Siehe

Reifendruck auf Seite 31

2. Stellen Sie das Gerät auf einer ebenen Fläche ab.

3. Senken Sie das Mähdeck in die Mähposition ab.

4. Stellen Sie den Schnitthöhenhebel in die mittlere

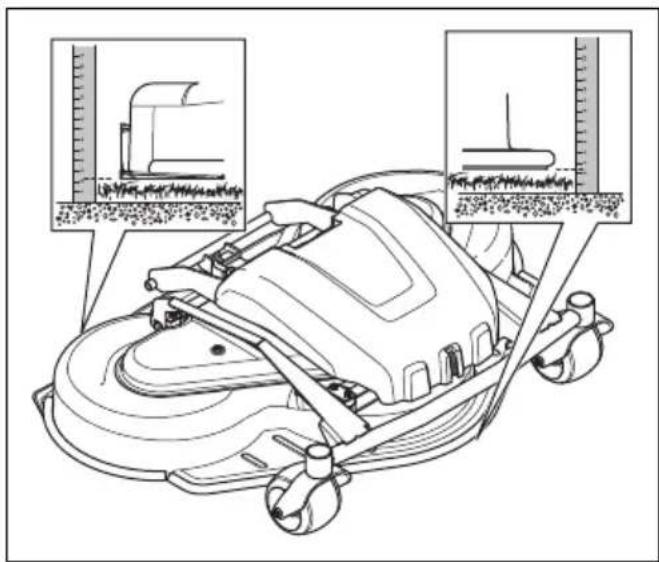

5. Messen Sie den Abstand zwischen dem Boden und

der vorderen und hinteren Kante des Mähdecks. Stellen Sie sicher, dass die hintere Kante 4 bis 6 mm höher steht als die Vorderkante. So stellen Sie die Fluchtung des Mähdecks ein

1. Entfernen Sie die vordere Abdeckung.

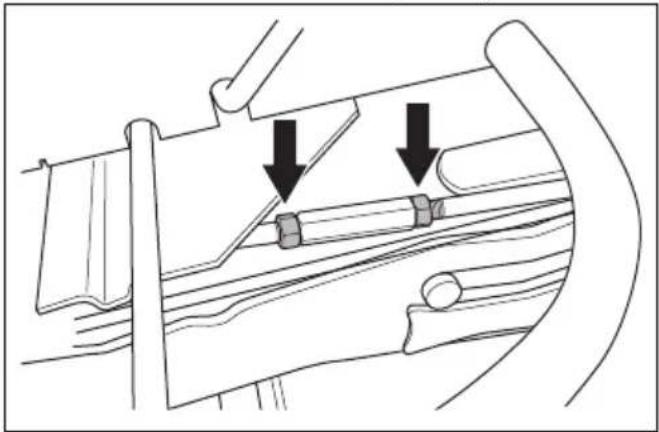

242 - 003 -2. Lösen Sie die Muttern an der Spurstange.

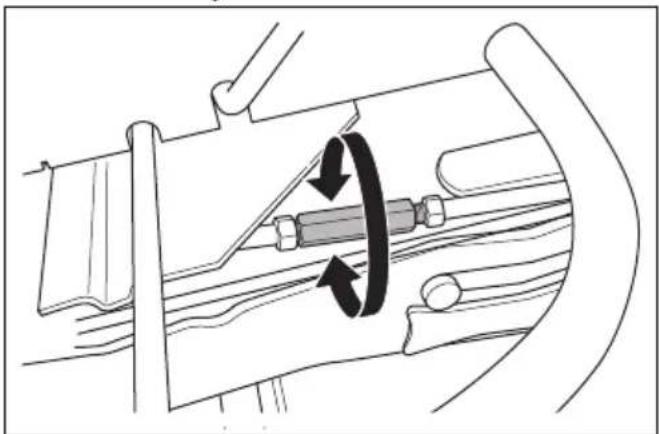

3. Drehen Sie die Spurstange, um sie zu verlängern

oder zu verkürzen. Verlängern Sie die Spurstange, um die hintere Kante der Abdeckung anzuheben. Verkürzen Sie die Spurstange, um die hintere Kante der Abdeckung abzusenken.

4. Ziehen Sie die Muttern an der Spurstange an, wenn

die Einstellung abgeschlossen ist.

5. Führen Sie eine Überprüfung der Fluchtung durch.

Siehe So überprüfen Sie die Fluchtung des Mähdecks auf Seite 34

6. Befestigen Sie die vordere Abdeckung.

So tauschen Sie den Keilriemen des Mähdecks aus WARNUNG: Quetschungsrisiko. Tragen Sie stets Schutzhandschuhe.

1. Nehmen Sie das Mähdeck ab. Siehe

So entfernen Sie das Mähdeck auf Seite 16

2. Öffnen Sie die Verriegelung für die

Spurstangenschraube.

3. Entfernen Sie die zwei Schrauben, welche die

Sperrhalterung auf dem Mähdeckrahmen halten.

4. Entfernen Sie die Sperrhalterung und nehmen Sie

den Mähdeckrahmen heraus.

5. Entfernen Sie die beiden Schrauben am

6. Entfernen Sie die Schrauben an der Abdeckung des

Mähdecks. Heben Sie den Mähdeckrahmen an und nehmen Sie die Abdeckung des Mähdecks ab.

357. Trennen Sie die Spannfeder des Keilriemens und

entfernen Sie den Keilriemen.

8. Bauen Sie den neuen Keilriemen in umgekehrter

Reihenfolge ein. So entfernen und befestigen Sie den BioClip

1. Bringen Sie das Mähdeck in die Wartungsposition.

2. Entfernen Sie die 3 Schrauben, die den BioClip-

Aufsatz halten, und entfernen Sie den Aufsatz.

3. Befestigen Sie 3 M8x15 mm-Schrauben in den

Bohrungen für den BioClip-Aufsatz, damit die Gewinde nicht beschädigt werden.

4. Bringen Sie das Mähdeck zurück die Mähposition.

5. Bringen Sie die BioClip-Verschlusskappe in

umgekehrter Reihenfolge wieder an. So überprüfen Sie die Messer ACHTUNG: Beschädigte oder falsch ausgewuchtete Messer können zu Schäden am Gerät führen. Ersetzen Sie beschädigte Messer. Wenden Sie sich an eine zugelassene Servicewerkstatt zum Schärfen und Auswuchten von stumpfen Messern.

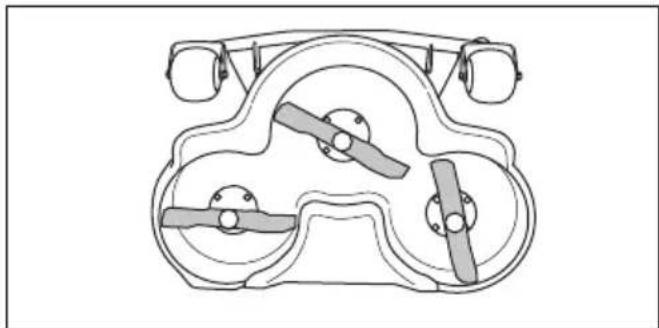

1. Bringen Sie das Mähdeck in die Wartungsposition.

2. Sehen Sie sich die Messer an, um zu prüfen, ob sie

beschädigt sind und ob es notwendig ist, sie zu schärfen.

3. Ziehen Sie die Klingenschrauben mit einem

Anziehmoment von 80–85 Nm an. So tauschen Sie die Messer aus

1. Bringen Sie das Mähdeck in die Wartungsposition.

2. Stellen Sie die Klinge mit einem Holzklotz fest.

3. Lösen und entfernen Sie die Klingenschraube, die

Unterlegscheiben und die Klinge.

4. Montieren Sie die neue Klinge mit den

abgewinkelten Enden in Richtung Mähdeck. WARNUNG: Ein falscher Klingentyp kann dazu führen, dass Objekte aus dem Mähdeck geschleudert werden und schwere Verletzungen verursachen. Verwenden Sie nur die Messer entsprechend den Angaben in Technische Daten auf Seite 48

5. Befestigen Sie die Klinge, die Unterlegscheibe und

die Schraube. Ziehen Sie die Schraube mit einem Anziehmoment von 80–85 Nm an. So prüfen Sie den Motorölstand

1. Stellen Sie das Gerät auf einer ebenen Fläche ab

und stellen Sie den Motor ab.

2. Entfernen Sie die Motorabdeckung.

242 - 003 -3. Lösen Sie den Messstab und ziehen Sie ihn heraus.

4. Reinigen Sie den Messstab von Öl.

5. Stecken Sie den Messstab wieder hinein. Drehen

6. Ziehen Sie den Messstab heraus und lesen Sie den

7. Der Ölstand muss zwischen den Markierungen auf

dem Messstab liegen. Wenn sich der Ölstand nahe der „ADD“-Markierung befindet, füllen Sie Öl bis zur Markierung „FULL“ nach.

8. Füllen Sie Öl langsam durch die Öffnung für den

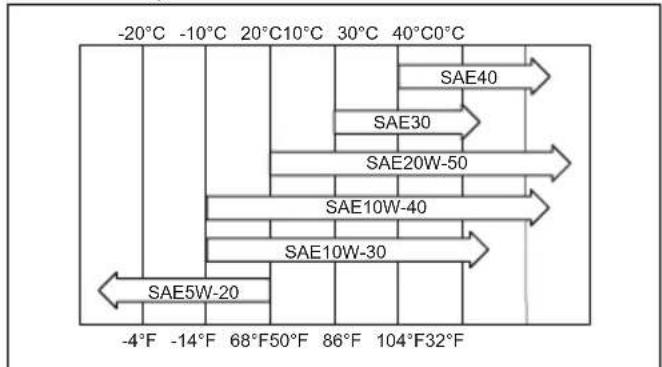

Ölmessstab ein. Wählen Sie die Viskosität des Öls entsprechend den Temperaturbereichen in der Abbildung. -20°C -10°C 20°C10°C 30°C 40°C0°C -4°F -14°F 68°F50°F 86°F 104°F32°F SAE40 SAE30 SAE20W-50 SAE10W-40 SAE10W-30 SAE5W-20 ACHTUNG: Mischen Sie nicht verschiedene Arten von Öl.

9. Drehen Sie den Messstab ordnungsgemäß fest,

bevor Sie den Motor anlassen. Starten Sie den Motor und lassen Sie ihn ca. 30 Sekunden lang im Leerlauf laufen. Den Motor stoppen. Warten Sie 30 Sekunden und prüfen Sie den Ölstand erneut. So wechseln Sie Motoröl und Ölfilter Wenn der Motor kalt ist, starten Sie den Motor für 1 bis 2 Minuten, bevor Sie das Motoröl ablassen. Dadurch wird das Motoröl erwärmt und kann leichter ablaufen. WARNUNG: Betreiben Sie den Motor nicht länger als 1-2 Minuten, bevor Sie das Motoröl ablassen. Das Motoröl wird sehr heiß und kann zu Verbrennungen führen. Lassen Sie den Motor abkühlen, bevor Sie das Motoröl ablassen. WARNUNG: Wenn Sie Motoröl auf Körperteile verschütten, reinigen Sie sie mit Wasser und Seife.

1. Entfernen Sie die Motorabdeckung.

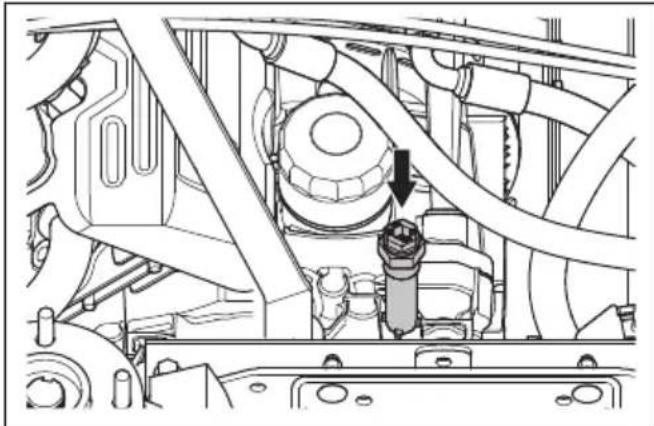

2. Stellen Sie einen Behälter unter den Ölablasshahn.

3. Entfernen Sie den Messstab.

4. Entfernen Sie den Ölablasshahn aus dem Motor.

5. Lassen Sie das Öl in den Behälter laufen.

6. Bringen Sie den Ölablasshahn an, und ziehen Sie

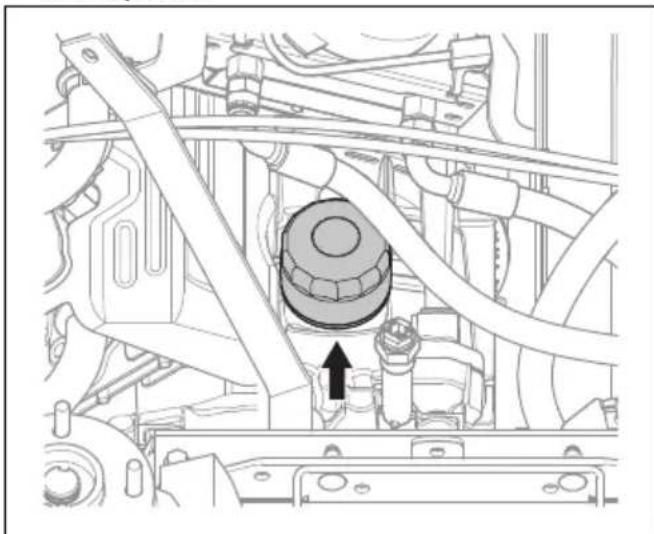

7. Drehen Sie den Ölfilter zum Entfernen gegen den

8. Schmieren Sie die Gummidichtung am neuen Ölfilter

mit frischem Öl leicht ab.

379. Zum Einsetzen des Ölfilters drehen Sie ihn von

Hand im Uhrzeigersinn ein, bis die Gummidichtung sitzt und drehen Sie dann eine weitere halbe Umdrehung.

10. Füllen Sie neues Öl entsprechend den Angaben in

So prüfen Sie den Motorölstand auf Seite 36 ein.

11. Starten Sie den Motor und lassen Sie ihn 3 Minuten

12. Halten Sie den Motor an und stellen Sie sicher, dass

der Ölfilter keine Undichtigkeit aufweist.

13. Füllen Sie Öl als Ausgleich für das Öl im neuen

Ölfilter nach. Hinweis: Für eine sichere Entsorgung von altem Motoröl siehe Entsorgung auf Seite 46

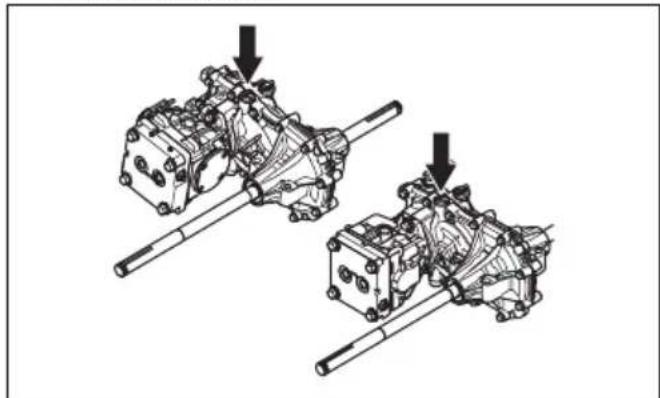

So prüfen Sie den Hydraulikölstand

1. Verwenden Sie den Ölmessstab, um den Ölstand im

2. Der Ölstand muss zwischen den Markierungen auf

dem Messstab liegen.

3. Wenn der Ölstand zu niedrig ist, füllen Sie das

richtige Öl nach, wie hier angegeben: Technische Daten auf Seite 48

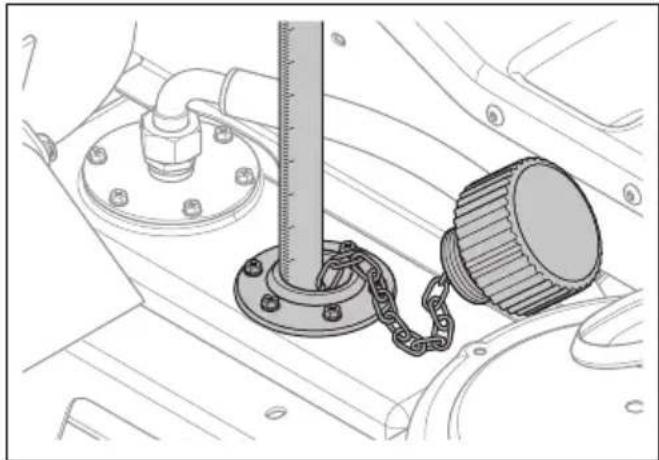

So prüfen Sie den Ölstand im Hydrauliksystem

1. Kippen Sie den Sitz nach vorne.

2. Reinigen Sie den Bereich um den Öldeckel mit

einem trockenen Tuch.

3. Entfernen Sie den Öldeckel und prüfen Sie den

Hydraulikölstand. Der korrekte Ölstand ist 40 bis 60 mm von der Oberseite des Siebs.

4. Wenn der Ölstand zu niedrig ist, füllen Sie das

richtige Öl nach, wie hier angegeben: Technische Daten auf Seite 48

38 242 - 003 -Schnellwartungsanleitung Symbole auf der Schnellwartungsanleitung Ersetzen Sie den Filter Tauschen Sie das Öl aus Führen Sie eine Sichtprüfung durch oder prüfen Sie den Ölstand. Schmieren Sie den Schmiernippel mit Fett Schmieren Sie mit Motoröl Prüfen Sie Zustand und Spannung des Treibriemens Tauschen Sie den Treibriemen aus

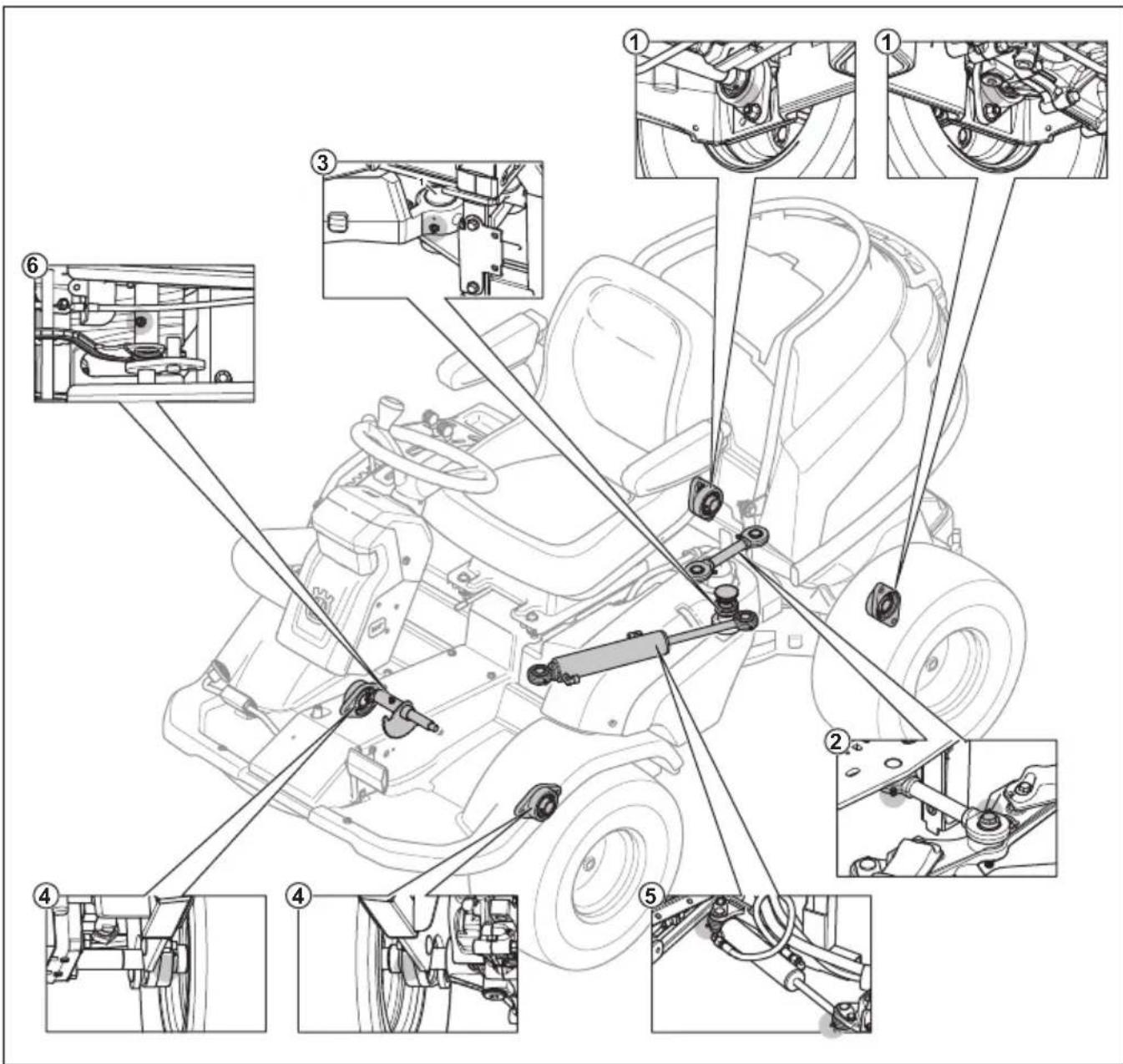

242 - 003 - 39Schmierungsübersicht

1. Hinterachsenlager

2. Verbindungsstange

4. Vorderachsenlager

Schmierung, allgemeine Informationen

• Ziehen Sie den Zündschlüssel ab, um unbeabsichtigte Bewegungen während des Schmierens zu vermeiden.

• Verwenden Sie Motoröl, wenn Sie mit einem Ölkanister schmieren.

• Wenn Sie mit Fett schmieren, verwenden Sie ein Chassis- oder Lagerfett, das Korrosion verhindert. Entfernen Sie überflüssiges Schmierfett nach dem Schmieren.

• Schmieren Sie zwei Mal pro Woche, wenn Sie das Gerät täglich betreiben.

• Verschütten Sie kein Schmiermittel auf die Treibriemen oder die Nuten der Riemenscheiben. Sollten Sie dennoch etwas Schmiermittel verschütten, mit Alkohol reinigen. Wenn die Reibung zwischen Treibriemen und Riemenscheibe nach der Reinigung mit Alkohol nicht ausreichend ist, ersetzen Sie den Treibriemen. ACHTUNG: Verwenden Sie kein Benzin oder andere Erdölprodukte zur Reinigung der Treibriemen. 40 242 - 003 -So schmieren Sie die Kabel

• Schmieren Sie die beiden Enden der Kabel an, und bewegen Sie den Steuerhebel in die Endpositionen.

• Bringen Sie nach dem Schmieren den Gummischutz wieder an den Kabeln an.

• Kabel mit Ummantelung müssen regelmäßig geschmiert werden, um Fehlfunktionen zu verhindern. a) Entfernen Sie das Kabel und hängen Sie es senkrecht auf. b) Schmieren Sie das Kabel mit dünnflüssigem Motoröl, bis das Öl beginnt, aus der Unterseite auszutreten. Ersetzen Sie das Kabel, falls das Öl nicht aus der Unterseite austritt. Hinweis: Sie können eine kleine Plastiktüte mit Öl füllen und diese mit Klebeband um die Kabelummantelung kleben. Lassen Sie das Kabel bis zum nächsten Tag senkrecht aus der Tüte hängen. So schmieren Sie das Mähdeck

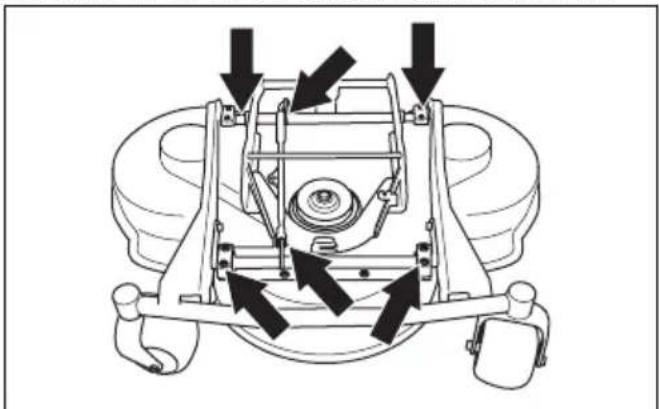

1. Entfernen Sie die vordere Abdeckung.

2. Schmieren Sie die Gelenke und Lager mit Motoröl.

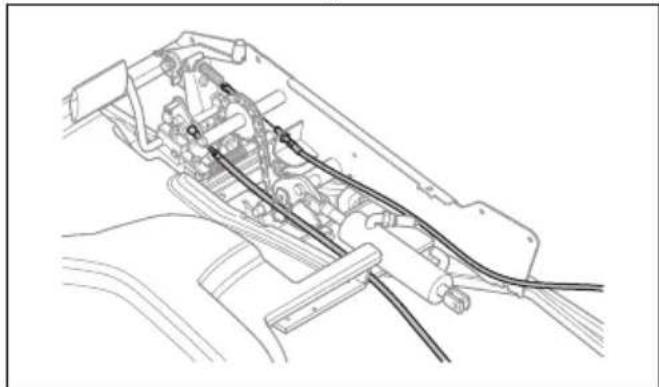

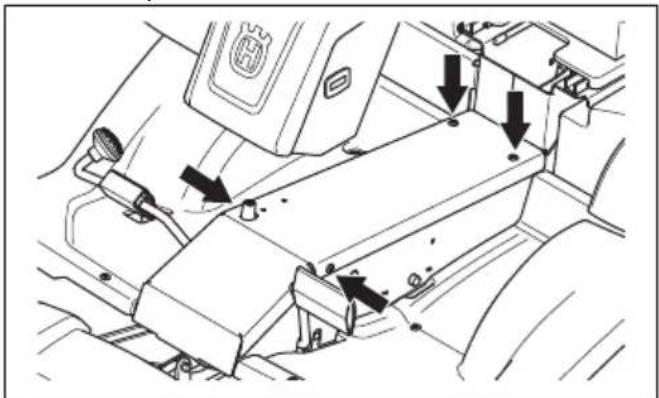

So schmieren Sie das Pedalsystem

1. Entfernen Sie die vier Schrauben und die

2. Drücken Sie die Pedale, lassen Sie sie los und

schmieren Sie die beweglichen Teile mit Motoröl.

3. Schmieren Sie die Kabel für die Vorwärts- und

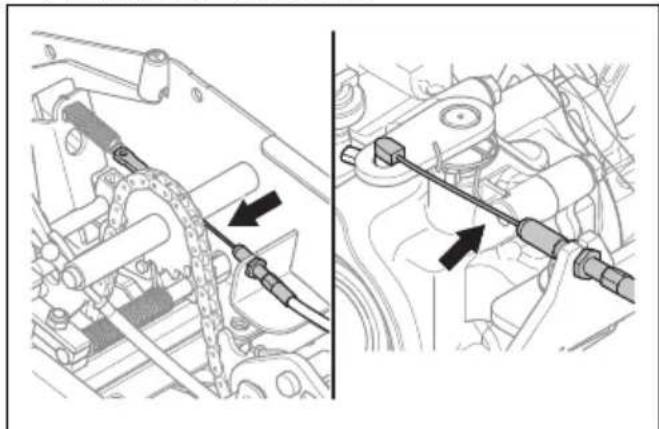

Rückwärts-Pedale mit Motoröl. So schmieren Sie das Feststellbremskabel

1. Entfernen Sie die vier Schrauben und die

2. Entfernen Sie die linke Seitenabdeckung.

3. Entfernen Sie die Gummiabdeckung vom

Feststellbremskabel.

4. Schmieren Sie die Enden des Kabels der

Feststellbremse mit Motoröl.

5. Schmieren Sie das Kabel der Feststellbremse mit

6. Betätigen Sie das Feststellbremspedal drei Mal und

schmieren Sie das Feststellbremskabel erneut.

7. Befestigen Sie die linke Seitenabdeckung und die

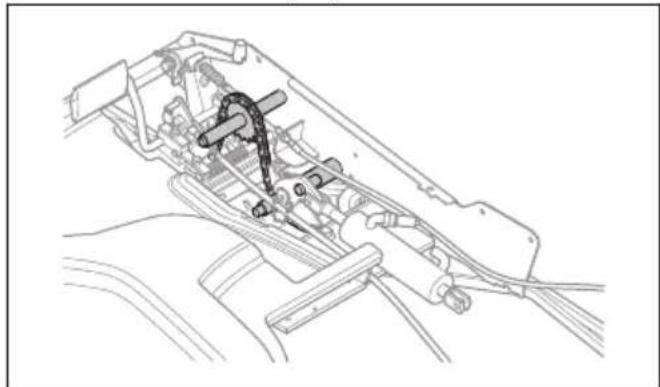

Rahmenplatte. So schmieren Sie die Ketten im Rahmentunnel

1. Entfernen Sie die Schrauben und die Rahmenplatte.

412. Schmieren Sie die Kette im Rahmentunnel mit

Motoröl oder Kettenspray. So schmieren Sie die Sitzschienen

1. Kippen Sie den Sitz nach vorne.

2. Schmieren Sie die Sitzschienen mit Motoröl.

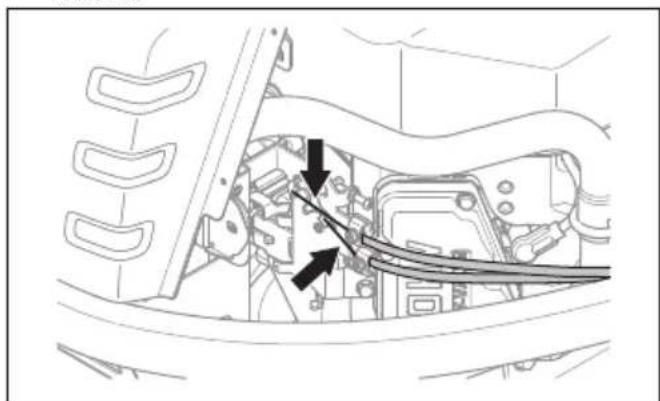

So schmieren Sie das Gaskabel, Choke-Kabel und die Hebel-Lager (P 524)

1. Entfernen Sie die rechte Seitenabdeckung.

2. Schmieren Sie die freien Enden der Kabel,

einschließlich der motornahen Kabelenden, mit Motoröl.

3. Bewegen Sie den Gashebel, den Choke-Hebel und

die Bedienelemente für das Mähdeck in die Endlagen und schmieren Sie die Kabel erneut.

4. Schmieren Sie die Gelenke, Sperren und Lager der

Bedienelemente für das Mähdeck mit Motoröl.

5. Bringen Sie die rechte Seitenabdeckung an.

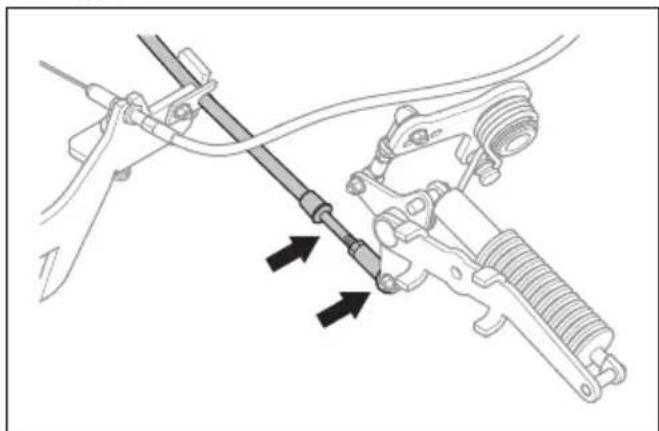

So schmieren Sie das Kabel des hydrostatischen Getriebes

1. Schmieren Sie die Gelenke und Lager des Kabels

des hydrostatischen Getriebes Kabel mit Motoröl.

2. Entfernen Sie den Gummischutz und schmieren Sie

das Kabel des hydrostatischen Getriebes mit Motoröl.

3. Drücken Sie das Vorwärtspedal 5 Mal und

schmieren Sie das Kabel des hydrostatischen Getriebes erneut.

4. Befestigen Sie den Gummischutz.

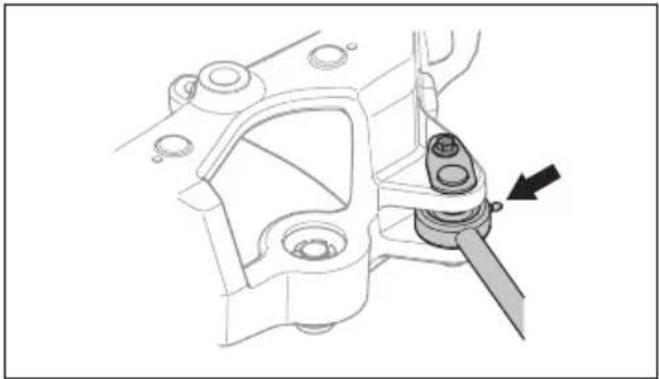

So schmieren Sie den Lenkzylinder Der Lenkzylinder besitzt zwei Schmiernippel, an jedem Ende einen.

242 - 003 -• Schmieren Sie mit der Schmierfettpistole, bis

Schmierfett austritt. So schmieren Sie das Gelenklager

1. Schmieren Sie das Gelenklager des Gelenks mit

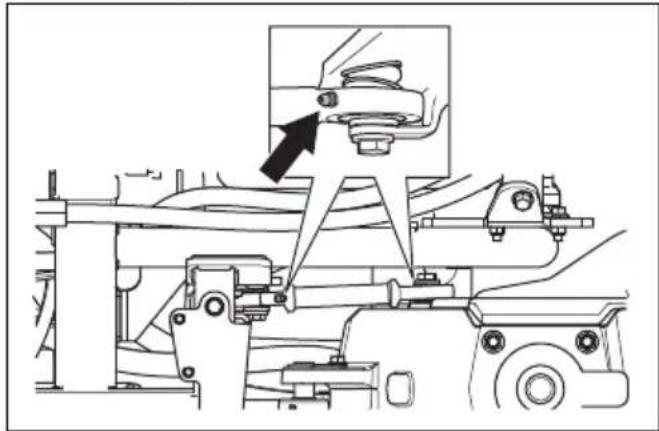

einer Schmierfettpistole, bis Schmierfett austritt. So schmieren Sie die Verbindungsstange

1. Es gibt zwei Schmiernippel, einer auf jeder Seite der

Verbindungsstange. Schmieren Sie mit der Schmierfettpistole, bis Schmierfett austritt. Fehlerbehebung Wenn Sie in dieser Bedienungsanleitung keine Lösung für Ihre Probleme finden können, wenden Sie sich an Ihre Husqvarna-Servicewerkstatt. Störung Ursache Der Anlasser dreht den Motor nicht Die Feststellbremse ist nicht angezogen. Siehe So betätigen und lösen Sie die Feststellbremse auf Seite 22

Der Hubhebel für das Mähdeck befindet sich in Mähposition. Siehe So he- ben Sie das Mähdeck an auf Seite 18

Die Hauptsicherung ist durchgebrannt. Siehe So tauschen Sie eine Siche- rung aus auf Seite 30

Das Zündschloss ist defekt. Die Verbindung zwischen dem Kabel und dem Akku ist defekt. Siehe Siche- rer Umgang mit Akkus auf Seite 14

Der Akku ist zu schwach. Siehe So laden Sie den Akku auf Seite 30

Der Anlasser ist defekt.

242 - 003 - 43Störung Ursache

Der Motor startet nicht, wenn der An- lasser den Motor dreht Kein Kraftstoff im Kraftstofftank. Siehe So füllen Sie Kraftstoff ein auf Seite

Die Zündkerze ist defekt. Das Zündkabel ist defekt. Es befindet sich Schmutz im Vergaser oder in der Kraftstoffleitung (P 524). Es befindet sich Schmutz in der Kraftstoffleitung (P 524EFI). Der Motor läuft nicht rund Die Zündkerze ist defekt. Der Vergaser ist falsch eingestellt (P 524). Der Luftfilter ist verstopft. Siehe So reinigen Sie den Luftfilter und tauschen ihn aus auf Seite 29

Die Kraftstofftanklüftung ist blockiert. Es befindet sich Schmutz im Vergaser oder in der Kraftstoffleitung (P 524). Es befindet sich Schmutz in der Kraftstoffleitung (P 524EFI). Das Choke-Kabel ist falsch eingestellt (P 524). Der Motor hat offenbar keine Leis- tung Der Luftfilter ist verstopft. Siehe So reinigen Sie den Luftfilter und tauschen ihn aus auf Seite 29

Die Zündkerze ist defekt. Es befindet sich Schmutz im Vergaser oder in der Kraftstoffleitung (P 524). Es befindet sich Schmutz in der Kraftstoffleitung (P 524EFI). Das Gaskabel ist falsch eingestellt. Das Getriebe hat keine ausreichende Leistung Der Kaltlufteinlass des Getriebes oder die Kühlrippen sind blockiert. Es ist kein Öl im Getriebe oder der Ölstand ist zu niedrig. Siehe So prüfen Sie den Hydraulikölstand auf Seite 38

Der Akku wird nicht aufgeladen Der Akku ist defekt. Siehe Sicherer Umgang mit Akkus auf Seite 14

Die Verbindung der Kabelsteckverbinder an den Akku-Klemmen ist schlecht. Siehe Sicherer Umgang mit Akkus auf Seite 14

Vibrationen im Gerät Die Messer sind lose. Siehe So überprüfen Sie die Messer auf Seite 36

Ein oder mehrere Messer sind nicht gewuchtet. Siehe So überprüfen Sie die Messer auf Seite 36

Der Motor ist lose. 44 242 - 003 -Störung Ursache Das Schneidergebnis ist nicht zufrie- denstellend Die Messer sind stumpf. Siehe So tauschen Sie die Messer aus auf Seite

Das Gras ist lang oder nass. Siehe So erhalten Sie ein gutes Mähergebnis auf Seite 22

Das Mähdeck ist schief. Verstopfung durch Gras im Mähdeck. Siehe So reinigen Sie das Gerät auf Seite 25

Der Reifendruck ist auf der rechten und linken Seite unterschiedlich. Siehe Reifendruck auf Seite 31

Das Gerät wird mit zu hoher Geschwindigkeit betrieben. Siehe So erhalten Sie ein gutes Mähergebnis auf Seite 22

Die Motordrehzahl ist zu niedrig. Siehe So erhalten Sie ein gutes Mähergeb- nis auf Seite 22

Der Treibriemen rutscht durch. Probleme in Bezug auf die Warnleuchten auf P 524EFI Störung Symptom Ursache Die Motordrehzahl verringert sich in den niedrigen Leerlauf und die Warn- leuchte für Motordefekt ist einge- schaltet Der Motor ist zu heiß. Schmutz befindet sich auf der inne- ren Oberflächen des Motorgehäuses. Der Temperatursensor oder -kreis- lauf ist defekt. Die Akkuspannung ist inkorrekt. Der Akku ist zu schwach oder defekt. Siehe So laden Sie den Akku auf Seite 30

Das Netzteil oder das Ladesystem ist defekt. Der Input-Sensor für den Handgas- hebel funktioniert nicht ordnungsge- mäß. Die Verkabelung ist fehlerhaft oder der Sensor ist defekt. Die ECU-/ das Drosselklappenge- häuse funktioniert nicht ordnungsge- mäß. Die Drosselklappenschraube ist de- fekt. Die Position des Drosselklappensen- sors ist fehlerhaft. Der Motor erkennt Überdrehen. Die Motordrehzahl übersteigt die ma- ximale Geschwindigkeit. Die Motordrehzahl verringert sich in den niedrigen Leerlauf und die Leuchte für niedrigen Öldruck ist an Der Öldruck ist zu niedrig. Der Ölstand ist niedrig. Siehe So prü- fen Sie den Motorölstand auf Seite

Der Ölschalter oder -kreislauf ist feh- lerhaft. Die Antriebsleiterplatte ist fehlerhaft.

242 - 003 - 45Transport, Lagerung und Entsorgung

• Das Gerät ist schwer und kann Quetschungen verursachen. Seien Sie vorsichtig, wenn Sie es auf ein Fahrzeug oder einen Anhänger laden oder davon herunterladen.

• Verwenden Sie einen für den Transport des Geräts zugelassenen Anhänger.

• Vergewissern Sie sich, dass Sie die örtliche Straßenverkehrsordnung kennen bevor Sie das Gerät in einem Anhänger oder auf öffentlichen Straßen transportieren. So befestigen Sie das Gerät sicher für den Transport auf einem Anhänger WARNUNG: Die Feststellbremse reicht nicht aus, um das Gerät während des Transports zu sichern. Befestigen Sie das Gerät fest am Anhänger. Ausstattung: 2 zugelassene Spanngurte und 4 Unterlegkeile.

1. Betätigen Sie die Handbremse.

2. Befestigen Sie die Spanngurte um Rahmen oder

3. Ziehen Sie die Spanngurte in Richtung Front und

Heck Anhängers an, um das Gerät zu sichern.

4. Platzieren Sie die Unterlegkeile vor und hinter die

Hinterräder. So schleppen Sie das Gerät ab Das Gerät verfügt über ein hydrostatisches Getriebe. Zur Vermeidung von Schäden am Getriebe, darf das Gerät nur über kurze Strecken und bei niedriger Geschwindigkeit abgeschleppt werden. Deaktivieren Sie das Getriebe beim Abschleppen. Siehe So können Sie den Hydraulikdruck ablassen und anwenden auf Seite 18

Lagerung Bereiten Sie das Gerät zur Lagerung am Saisonende vor und wenn es länger als 30 Tage nicht verwendet wird. Wenn Kraftstoff 30 Tage oder länger im Kraftstofftank verbleibt, können klebrige Partikel zu Verstopfungen im Vergaser führen. Dies hat negative Auswirkungen auf die Funktion des Motors. Zur Vermeidung von klebrigen Partikeln während der Lagerung, fügen Sie einen Stabilisator hinzu. Wenn Alkylatbenzin verwendet wird, ist kein Stabilisator erforderlich. Wenn Sie Standardbenzin verwenden, wechseln Sie nicht zu Alkylatbenzin. Dadurch können sich empfindliche Gummiteile verhärten. Geben Sie den Stabilisator zum Kraftstoff in den Tank oder in den Behälter für die Lagerung. Befolgen Sie immer die Mischungsverhältnis-Vorgaben des Herstellers. Lassen Sie den Motor mindestens 10 Minuten laufen, nachdem Sie den Stabilisator zugegeben haben bis er in den Vergaser strömt. WARNUNG: Lagern Sie das Gerät nicht mit Kraftstoff im Tank in Innenräumen oder Räumen mit unzureichender Belüftung. Sonst können Benzindämpfe in Kontakt mit offenem Feuer, Funken oder einem Kontrolllämpchen (z. B. Boiler, Warmwasserspeicher und Wäschetrockner) kommen und Feuer auslösen. WARNUNG: Entfernen Sie Gras, Blätter und andere brennbare Materialien vom Gerät, um die Brandgefahr zu reduzieren. Lassen Sie das Gerät abkühlen, bevor Sie es einlagern.

• Reinigen Sie das Gerät, siehe So reinigen Sie das Gerät auf Seite 25 . Beheben Sie Lackschäden, um Rost zu vermeiden.

• Untersuchen Sie das Gerät auf abgenutzte oder beschädigte Teile und ziehen Sie lose Schrauben und Muttern an.

• Entfernen Sie die Batterie. Reinigen Sie das Gerät, laden Sie es und lagern Sie es kühl.

• Wechseln Sie das Motoröl, und entsorgen Sie das Altöl.

• Leeren Sie den Kraftstofftank. Starten Sie den Motor und lassen Sie ihn laufen, bis kein Kraftstoff mehr im Vergaser ist. Hinweis: Leeren Sie Tank und Vergaser nicht, wenn ein Stabilisator hinzugefügt wurde.

• Entfernen Sie die Zündkerzen, und füllen Sie einen Esslöffel Motoröl in jeden Zylinder. Drehen Sie die Motorwelle von Hand, um das Öl aufzubringen, und setzen Sie die Zündkerzen wieder ein.

• Schmieren Sie alle Schmiernippel, Gelenke/ Verbindungen und Achsen.

• Bewahren Sie das Gerät an einem sauberen, trockenen Ort auf und decken Sie es für zusätzlichen Schutz ab.

• Eine Abdeckung zum Schutz Ihres Geräts während Lagerung oder Transport ist bei Ihrem Händler erhältlich. Entsorgung

• Chemikalien können gefährlich sein und dürfen nicht auf dem Boden entsorgt werden. Entsorgen Sie immer alle verwendeten Chemikalien in einem Service Center oder in einer geeigneten Beseitigungsanlage.

242 - 003 -• Wenn das Gerät abgenutzt ist, können Sie es zum

Händler oder zu einer geeigneten Recyclingstelle schicken.

• Öl, Ölfilter, Kraftstoff und Akku können negative Auswirkungen auf die Umwelt haben. Befolgen Sie die örtlichen Recyclinganforderungen und geltenden Vorschriften.

• Entsorgen Sie den Akku nicht über den Hausmüll.

• Schicken Sie den Akku an eine Husqvarna- Servicewerkstatt oder entsorgen Sie ihn in einer Beseitigungsanlage für Altbatterien.

242 - 003 - 47Technische Angaben

Abmessungen siehe auch Produktmaße auf Seite 50 Länge ohne Mähdeck, mm 2058 2058 Gewicht ohne Mähdeck, mit leeren Tanks, kg 427 432 Reifengröße 18 × 8,50 × 8 18 × 8,50 × 8 Reifendruck, hinten – vorn kPa/bar 100/1,0 100/1,0 Max. zulässiges Gefälle, Grad ° 10 10 Motor Marke/Modell Kawasaki/V-Twin FX691V- KME09023 Kawasaki/V-Twin FX730V EFI-KME01609-C1 Nennleistung des Motors, kW

Höchstdrehzahl des Motors, U/min 3000 +/- 75 3000 +/- 75 Höchstgeschwindigkeit vorwärts, km/h 13 13 Kraftstoff, Mindest-Oktanzahl bleifrei 95 (max. 5 % Methanol, max. 10 % Ethanol, max. 15 % MTBE) 95 (max. 5 % Methanol, max. 10 % Ethanol, max. 15 % MTBE) Tankvolumen, l 22 22 Öl, API-Klasse CD oder höher SAE 10W/40 SAE 10W/40 Ölmenge inkl. Filter, l 2,1 2,1 Ölmenge ohne Filter, l 1,8 1,8 Anlasser Elektronischer Start, 12 V Elektronischer Start, 12 V Getriebe Marke/Modell Kanzaki/KTM 23 Kanzaki/KTM 23 Öl, Klassifikation API SM, ACEA A3/B4 SAE 10W/50 Synthetic SAE 10W/50 Synthetic Öltankfüllmenge Frontgetriebe, l 0,9 0,9 Öltankfüllmenge, rückseitiges Getriebe, l 0,9 0,9 Hydrauliksystem Max. Betriebsdruck, bar 120/1740 120/1740 Füllmenge Hydrauliktank, l 8 8 Füllmenge Hydrauliksystem, l 13 13

Die Nennleistung der Maschine ist die durchschnittlich nach SAE-Standard J1349/ISO1585 gemessene Net- toleistung einer typischen Produktionsmaschine, die (bei einer bestimmten Drehzahl) an das Maschinenmo- dell abgegeben wird. Maschinen für die Massenproduktion können von diesem Wert abweichen. Die tatsächli- che Ausgangsleistung des eingebauten Motors hängt von der Betriebsdrehzahl, den Umgebungsbedingungen und anderen Werten ab.

48 242 - 003 -P 524 P 524EFI

Öl, API-Klasse SM oder höher SAE 10W/50 Synthetic SAE 10W/50 Synthetic Elektrisches System Typ 12 V, negativ geerdet 12 V, negativ geerdet Akku 12 V, 24 Ah 12 V, 24 Ah Zündkerze NGK BPR4ES NGK BPR4ES Hauptsicherung, Flachstift, A 20 20 Sicherung für Steckdose, Flachstift, A 5 5 Elektrodenabstand, mm 0,75 0,75 Lampen LED, 2 × 12 V 4,6 – 6,5 W, GU5,3, MR16 LED, 2 × 12 V 4,6 – 6,5 W, GU5,3, MR16 Mähdeck Typ Combi 103 Combi 122 Combi 112 Combi 122 Mähdeck Combi 103 Combi 112 Combi 122 Schnittbreite, mm 1030 1120 1220 Schnitthöhe, 7 Positionen, mm 25-80 25-80 25-80 Breite, mm 1120 1220 1330 Gewicht, kg 49 56 64 Klinge Länge, mm 383 420 454 Artikelnummer 5041904-10 5041878-10 5354294-10 Geräuschemissionen

Schallleistungspegel, gemessen dB(A) 99 99 102 Garantierte Schallleistung dB(A) 100 100 104 Lautstärke

Schalldruckpegel am Ohr des Bedieners, dB (A)

Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (L

) gemäß EG-Richtlinie 2000/14/EG.

Schalldruckpegel gemäß EN ISO 5395. Berichten zufolge liegt der Schalldruckpegel normalerweise bei einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 1,2 dB (A).

Vibrationspegel gemäß EN ISO 5395. Die für den Vibrationspegel angegebenen Werte haben eine typische statistische Ausbreitung (Standardabweichung) von 0,2 m/s

(Lenkrad) und 0,8 m/s

Vibrationspegel am Lenkrad, m/s

1,7 1,7 1,7 Vibrationspegel am Sitz, m/s

0,7 0,7 0,7 WARNUNG: Durch die Verwendung eines Mähdecks, das nicht für das Gerät zugelassen ist, können Objekte mit hoher Geschwindigkeit herausgeschleudert werden und schwere Verletzungen verursachen. Verwenden Sie keine anderen Mähdecktypen als die in dieser Bedienungsanleitung angegebenen. Produktmaße

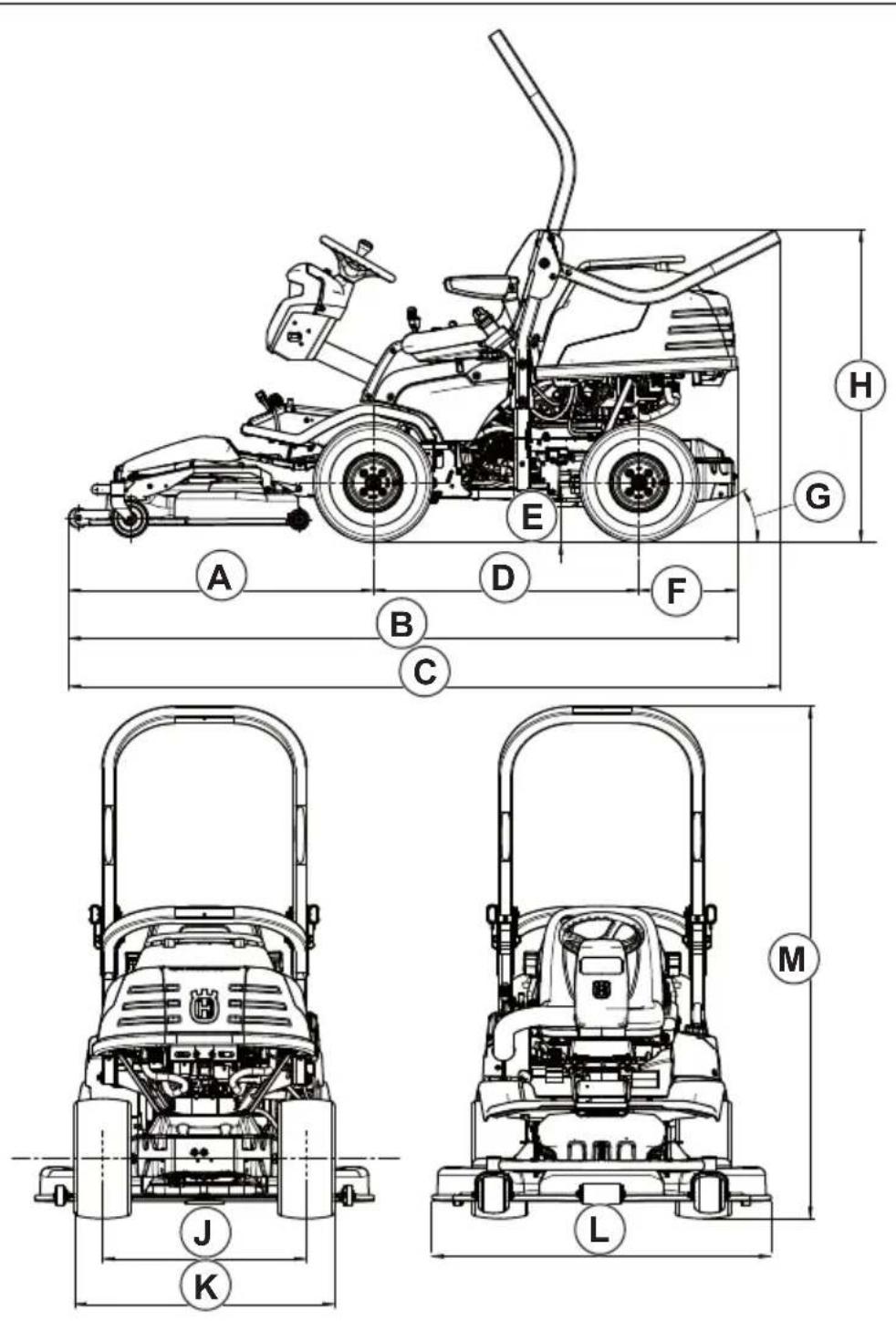

50 242 - 003 -Die Abmessungen einschließlich Mähdeck werden mit angebrachtem Mähdeck Combi 122 ermittelt. A 1145 mm D 1000 mm G 30° H 977 mm B 2514 mm E 137 mm H 1174 mm L 1275 mm C 2675 mm F 370 mm J 765 mm M 1924 mm Zubehör Anweisungen zur Wartung von optionaler Ausstattung oder Zubehörteilen sind nicht in dieser Betriebsanleitung enthalten. Weitere Informationen dazu finden Sie in der Bedienungsanleitung der jeweiligen optionalen Ausstattung oder des jeweiligen Zubehörs. Service Führen Sie eine jährliche Überprüfung bei einem autorisierten Service Center durch, um sicherzustellen, dass das Gerät sicher betrieben werden kann und in der Hochsaison in optimalem Zustand ist. Der beste Zeitpunkt für eine Wartung oder Überholung des Geräts ist die Nebensaison. Geben Sie bei der Ersatzteilbestellung das Anschaffungsjahr sowie Modell, Typ und Seriennummer an. Verwenden Sie stets Originalersatzteile. Gewährleistung Getriebegewährleistung Die Getriebegewährleistung gilt nur, wenn Prüfungen der Drehzahl der Vorder- und Hinterräder gemäß Wartungsplan erfolgen. Lassen Sie das Getriebe zur Vermeidung von Schäden von einer autorisierten Servicewerkstatt entsprechend einstellen.

242 - 003 - 51EG-Konformitätserklärung

EG-Konformitätserklärung Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, versichert, dass die Aufsitzrasenmäher Husqvarna P 524 und P 524EFI ab den Seriennummern des Baujahrs 2018 (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIE DES RATES entspricht:

• „Maschinen-Richtlinie“ 2006/42/EG vom 17. Mai

• Richtlinie „über elektromagnetische Verträglichkeit“, 2014/30/EU vom 26. Februar 2014

• „Richtlinie über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“ 2000/14/EG vom 8. Mai 2000 Informationen zu Geräuschemissionen und der Mähbreite finden Sie unter „Technische Daten“. Folgende einheitliche Normen wurden angewendet: EN ISO 12100, EN ISO 5395-1, EN ISO 5395-3 Sofern nicht anders angegeben, sind die oben genannten Normen die neuesten veröffentlichten Versionen. Die angemeldete Prüfstelle 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala hat Berichte zur Beurteilung der Übereinstimmung gemäß Anlage VI zur RICHTLINIE DES RATES vom 8. Mai 2000 ”über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen” 2000/14/EC veröffentlicht. Die Zertifikate weisen die folgenden Nummern auf: 01/901/141, 01/901/308 Huskvarna, 2018-05-18 Claes Losdal, Entwicklungsleiter/Gartenprodukte (Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation)
