NAVODILA ZA UPORABO P 524EFI HUSQVARNA

Uvod	154
Varnost	161
Montaža	166
Delovanje	168
Vzdrževanje	173
Odpravljanje težav	192
Transport skladiščenje in odstranitev	195

Tehnični podatki	196
Dodatna oprema	199
Servisiranje	199
Garancija	199
Izjava ES o skladnosti	200
	0

Uvod

Pregled pred dobavo in številke izdelkov

Opomba: Ta izdelek je bil pred dobavo pregledan. Prodajalec vam mora predati podpisan izvod dokumenta o pregledu pred dobavo.

Kontaktni podatki pooblaščene servisne delavnice:
Ta navodila za uporabo so priložena izdelku s številko izdelka (serijsko številko):
/
Motor:
Menjalnik:

Opis izdelka

Izdelek je sedežna kosilnica. Pedala za vožnjo naprej in vzvratno vožnjo vozniku omogočata brezstopenjsko nastavljanje hitrosti. Števec ur prikazuje, koliko ur je uporabnik uporabljal izdelek. Izdelek je opremljen z žarometi in pogonom na vsa kolesa ter je uporabljan skupaj s kosišči Combi z vložkom BioClip.

Namen uporabe

Izdelek je izdelan za košnjo trave na odprtih in ravnih tleh v stanovanjskih območjih in vrtovih. će želite izdelek

uporabljati za druga opravila, namestite izbirno dodatno opremo. Če želite izvedeti več o razpoložljivi dodatni opremi se obrnite na prodajalca podjetja Husqvarna.

Zavarujte svoj izdelek

Sklenite zavarovalno polico za svoj nov izdelek. V primeru negotovosti se obrnite na svojo zavarovalnico. Priporočamo celostno zavarovanje, vključno z zavarovanjem za tretje osebe, požar, poškodbe, krajo in vandalizem.

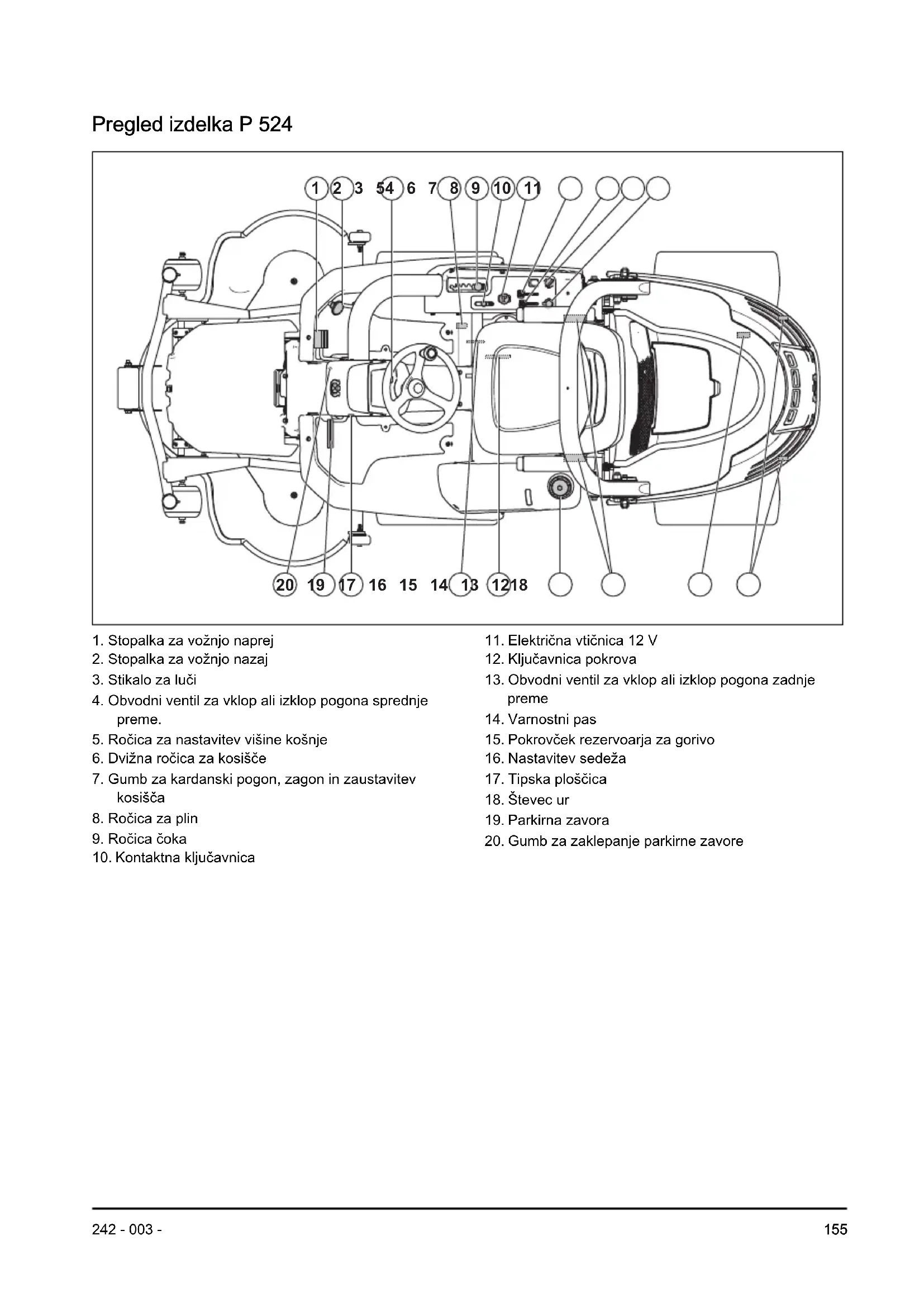

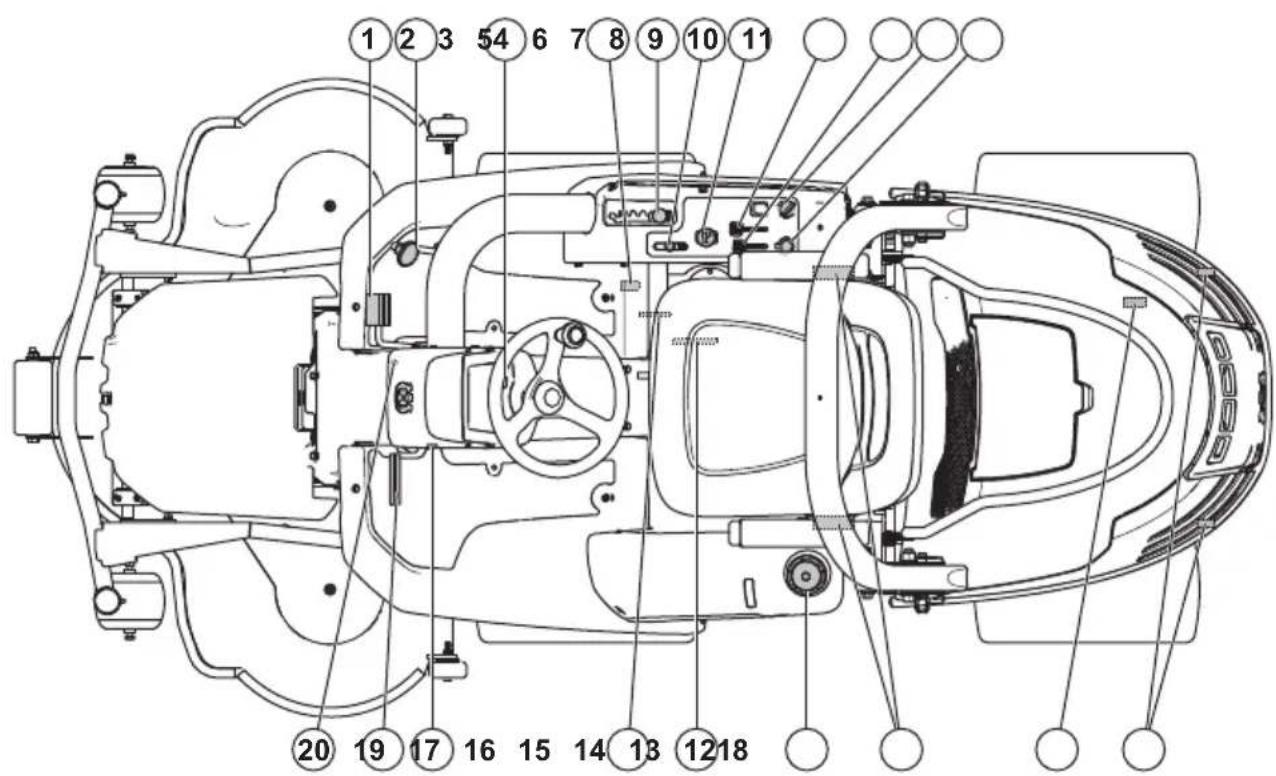

Pregled izdelka P 524

1. Stopalka za vožnjo naprej
2. Stopalka za vožnjo nazaj
3. Stikalo za luči

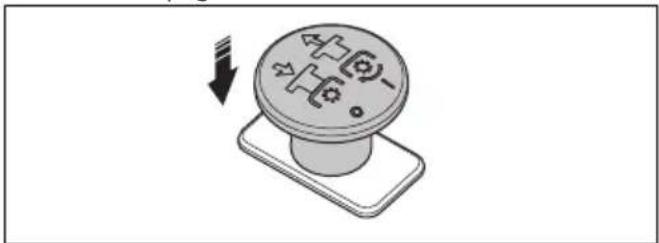

4. Obvodni ventil za vklop ali izklop pogona sprednje preme.
5. Ročica za nastavitev višine košnje
6. Dvižna ročica za kosišče
7. Gumb za kardanski pogon, zagon in zaustavitev kosišča
8. Ročica za plin
9. Ročica čoka

10. Kontaktna ključavnica

11. Električna vtičnica 12 V

12. Ključavnica pokrova
13. Obvodni ventil za vklop ali izklop pogona zadnje preme
14. Varnostni pas
15. Pokrovček rezervoarja za gorivo
16. Nastavitev sedeža
17. Tipska ploščica
18. Števec ur
19. Parkirna zavora
20. Gumb za zaklepanje parkirne zavore

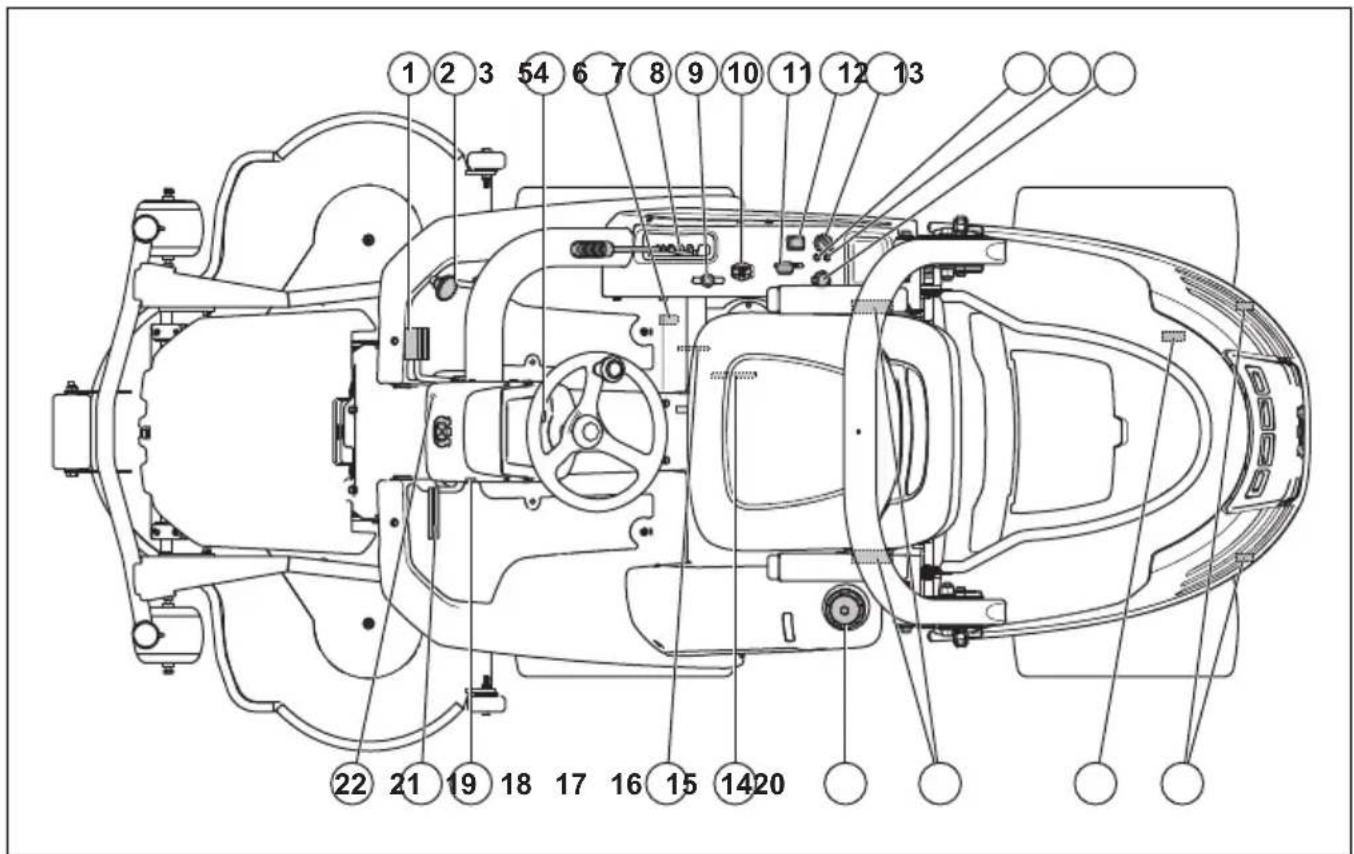

Pregled izdelka P 524EFI

1. Stopalka za vožnjo naprej
2. Stopalka za vožnjo nazaj
3. Stikalo za luči
4. Obvodni ventil za vklop ali izklop pogona sprednje preme.
5. Ročica za nastavitev višine košnje
6. Dvižna ročica za kosišče
7. Gumb za kardanski pogon, zagon in zaustavitev kosišča
8. Ročica za plin
9. Stikalo za napajalno vtičnico
10. Kontaktna ključavnica

11. Opozorilna lučka za nizek pritisk olja

12. Opozorilna lučka za okvaro motorja

13. Električna vtičnica 12 V
14. Ključavnica pokrova
15. Obvodni ventil za vklop ali izklop pogona zadnje preme
16. Varnostni pas
17. Pokrovček rezervoarja za gorivo
18. Nastavitev sedeža
19. Tipska ploščica
20. Števec ur
21. Parkirna zavora
22. Gumb za zaklepanje parkirne zavore

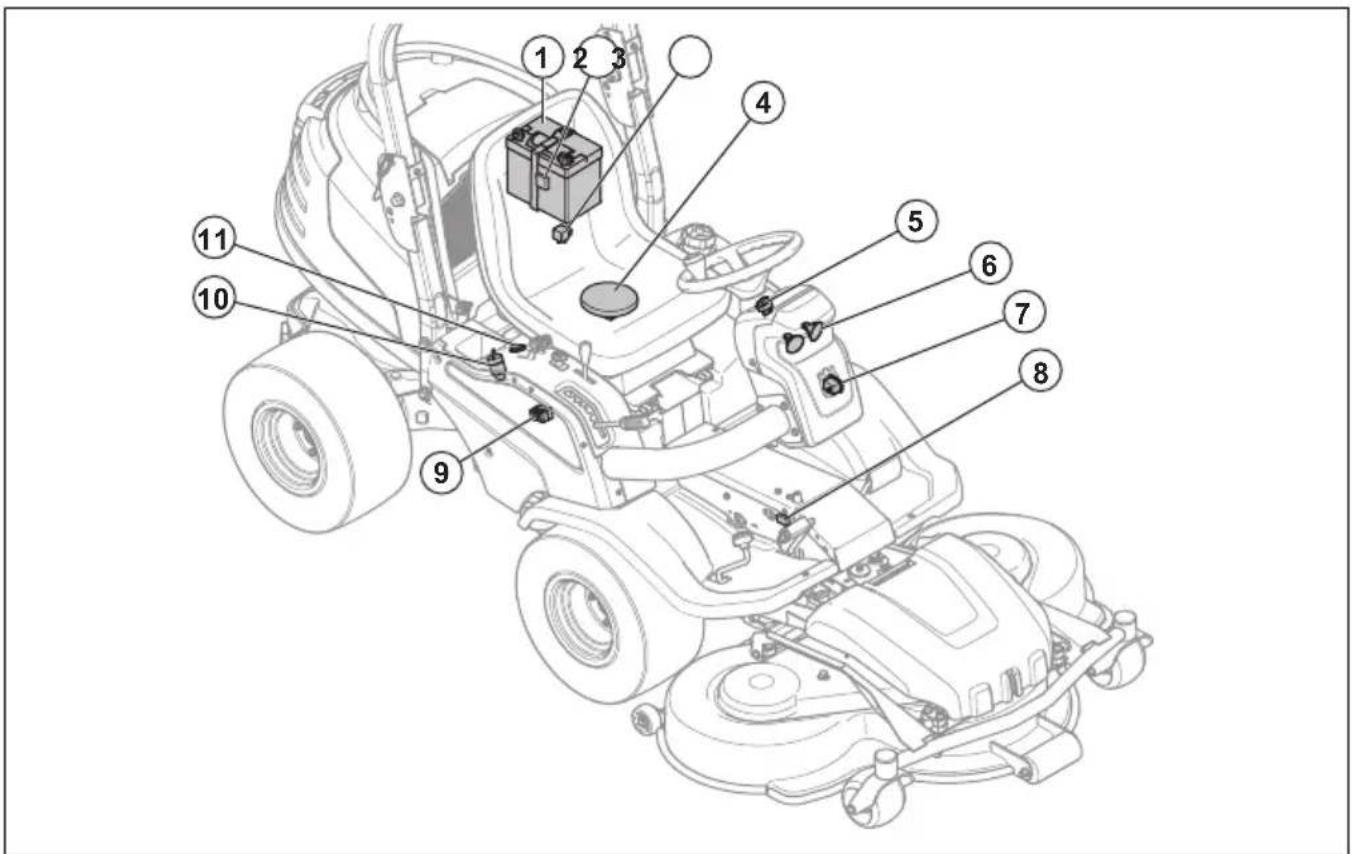

Pregled električnega sistema P 524

1. Baterija
2. Glavna varovalka, 20 A
3. Rele
4. Varnostno stikalo sedeža
5. Stikalo za luči

6. Luči

7. Števec ur

8. Mikro stikalo za hidrostatičen menjalnik
9. Nosilec varovalk
10. Kontaktna ključavnica
11. Električna vtičnica, 12 V

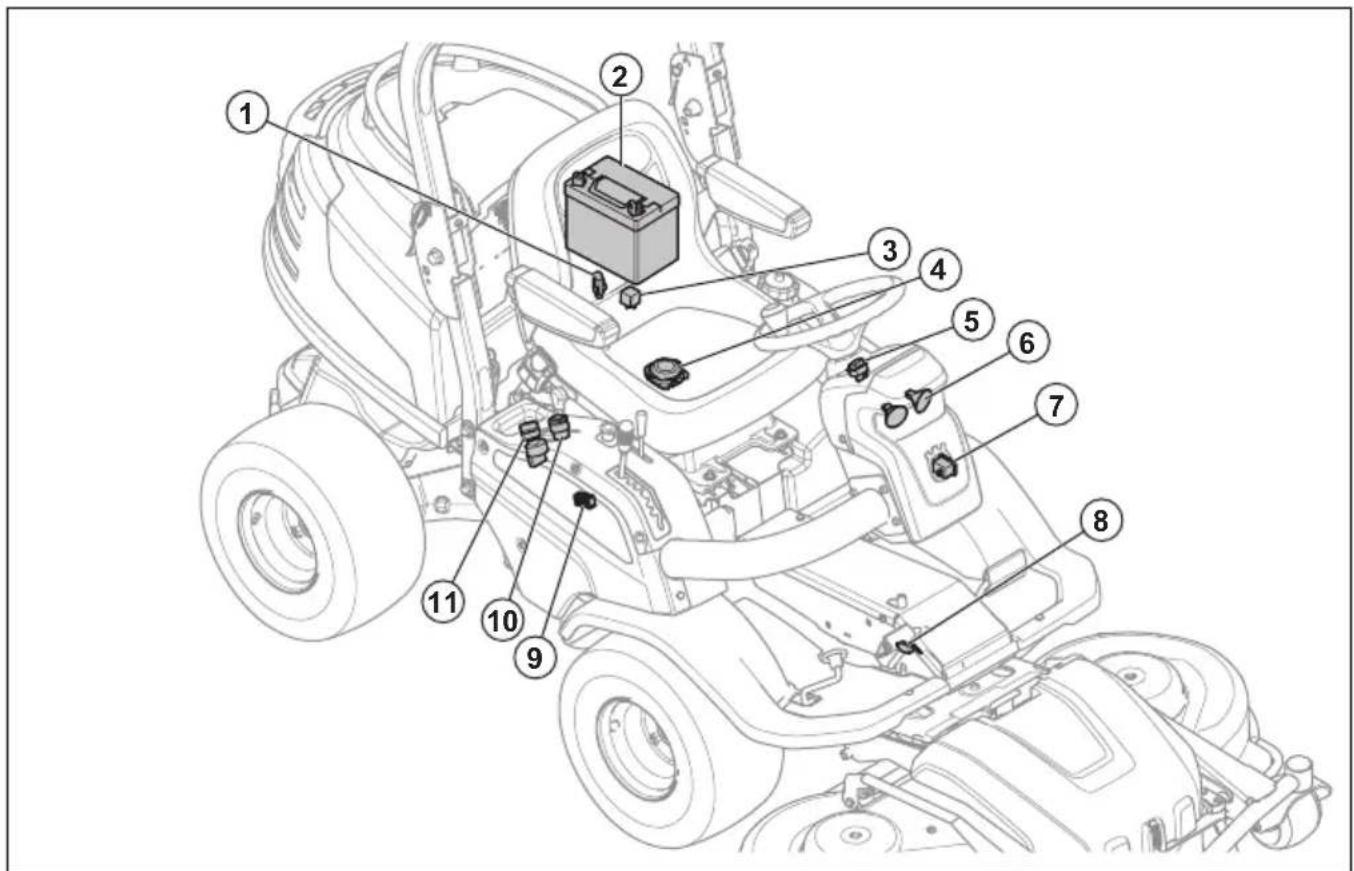

Pregled električnega sistema, P 524EFI

1. Glavna varovalka, 20 A

2. Baterija

3. Rele

4. Varnostno stikalo sedeža

5. Stikalo za luči

6. Luči

7. Števec ur

8. Mikro stikalo za hidrostatičen menjalnik

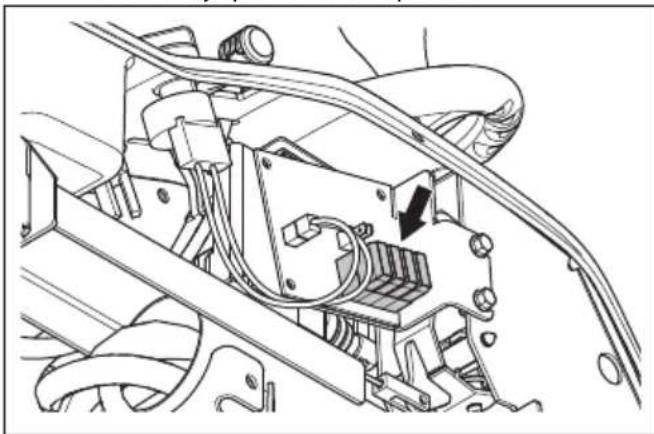

9. Nosilec varovalk

10. Kontaktna ključavnica

11. Električna vtičnica, 12 V

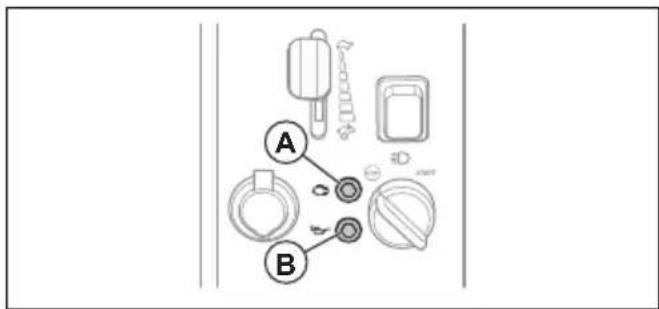

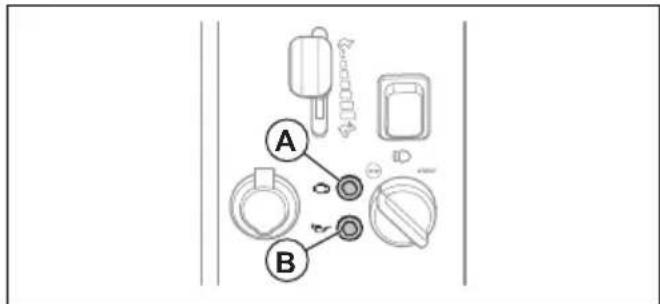

Opozorilne lučke na nadzorni plošči, P 524EFI

POZOR: Če se lučka na nadzorni plošči prižge, zaustavite motor in se obrnite na Odpravljanje težav na strani 192.

• A: Okvara motorja

• B: Nizek pritisk olja

A B

Števec ur

Števec ur prikazuje, koliko ur je motor deloval. Čas, v katerem je bil kontakt vklopljen, motor pa ni deloval, se ne beleži. Zadnja številka prikazuje desetine ure (6 minut).

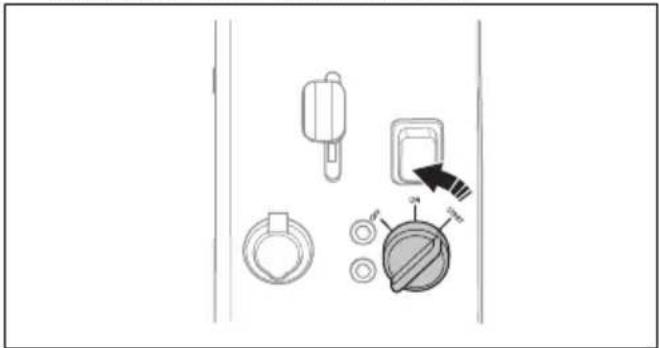

Napajalna vtičnica

Napetost električne vtičnice je 12 V. Električna vtičnica ima varovalko, glejte Zamenjava varovalke na strani 180.

Električno vtičnico vklopite in izklopite z glavnim stikalom, ki je na nadzorni plošči.

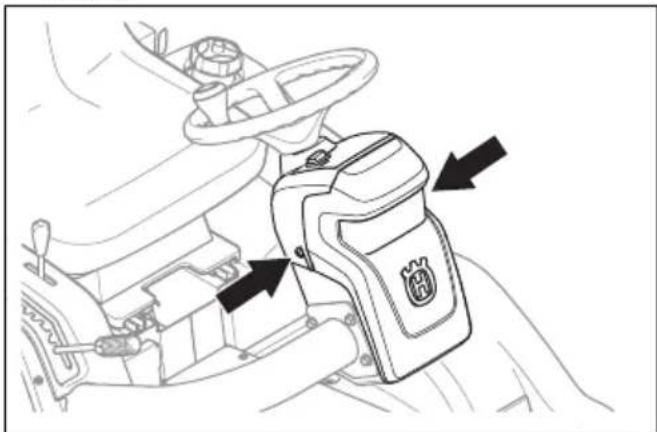

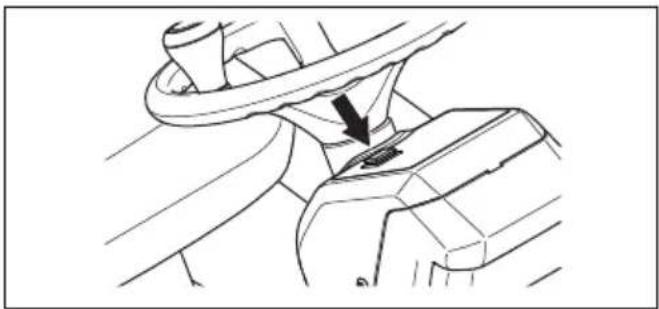

Luči

Glavno stikalo za luči je na plošči volana.

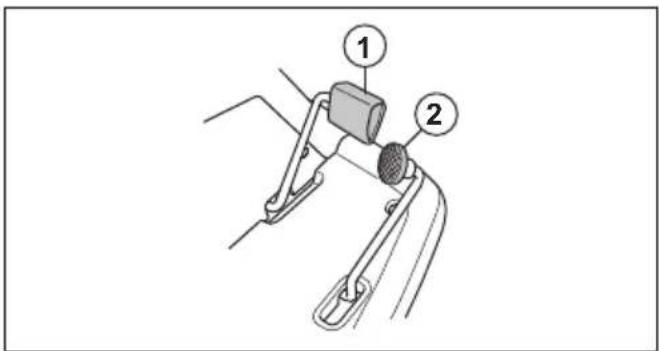

Stopalki za vožnjo naprej in vožnjo nazaj

Hitrost postopno nastavite s stopalkama. Leva stopalka (1) se uporablja za premikanje naprej, desna (2) pa za premikanje nazaj. Izdelek zavira, ko spustite stopalki.

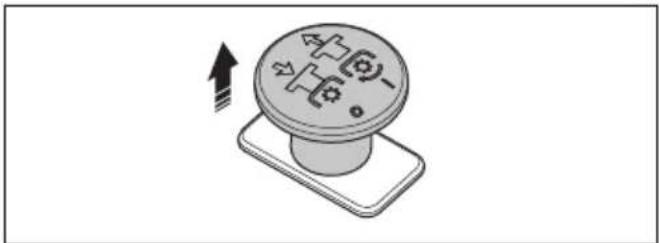

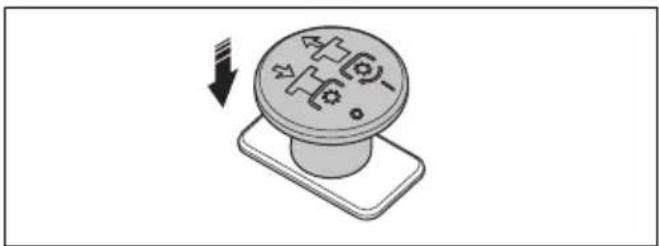

Gumb za kardanski pogon

Gumb za kardanski pogon zažene in zaustavi kosišče. Uporabnik mora sedeti, da zažene kosišče.

Za vklop pogona na rezilih kosišča povlecite gumb za kardanski pogon navzven.

Za izklop pogona na rezilih kosišča potisnite gumb za kardanski pogon navznoter.

Glejte tudi Preverjanje varnostnega tokokroga na strani 164.

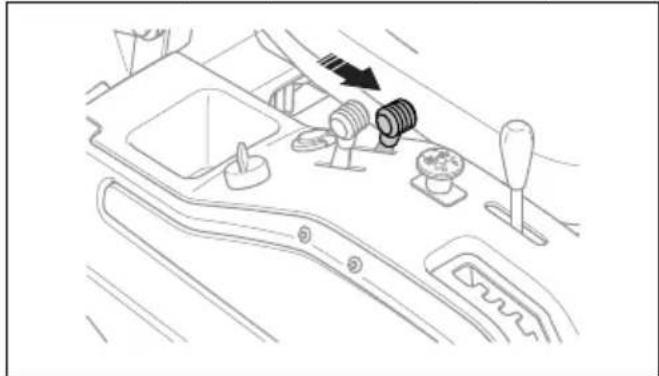

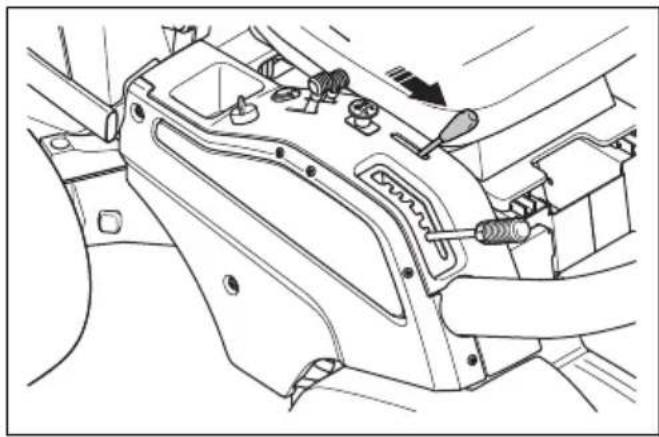

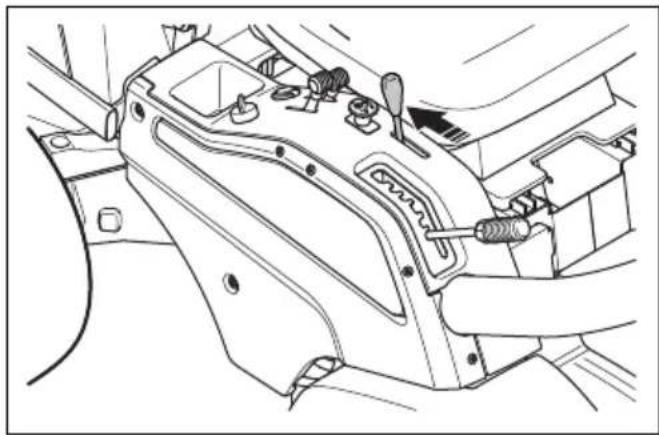

Dvižna ročica za kosišče

Dvižna ročica je namenjena dviganju in spuščanju kosišča. Za dviganje kosišča izdelek uporablja hidravlični tlak. Za upravljanje dvižne ročice vklopite motor in gumb za kardanski pogon potisnite navznoter.

Ko dvižno ročico premaknete v transportni položaj, se kosišče dvigne in rezila se v približno petih sekundah zaustavijo.

Ko dvižno ročico premaknete v položaj za košnjo, se kosišče spusti in rezila se začnejo vrteti.

Kosišča za ta izdelek so kosišča Combi s sistemom BioClip. BioClip razreže travo v gnojilo. Kosišče Combi je mogoče uporabljati s sistemom BioClip. Brez pokrova BioClip je trava izvržena skozi zadnjo odprtino.

Simboli na izdelku

OPOZORILO: Površna in napačna uporaba lahko povzroči težke poškodbe in celo smrt uporabnika ali drugih.

Pred začetkom uporabe izdelka natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.

Vrtljiva rezila. Ko je motor vklopljen, se izogibajte stiku s pokrovom.

Opozorilo: vrtljivi deli. Izogibajte se stiku z njimi.

Vroča površina.

Ne dotikajte se.

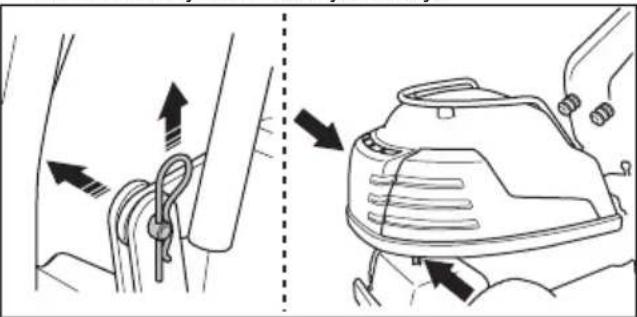

Povlecite sponko, da odstranite pokrov motorja.

Izdelka nikoli ne uporabljajte, če so v bližini ljudje, še posebej otroci, ali živali.

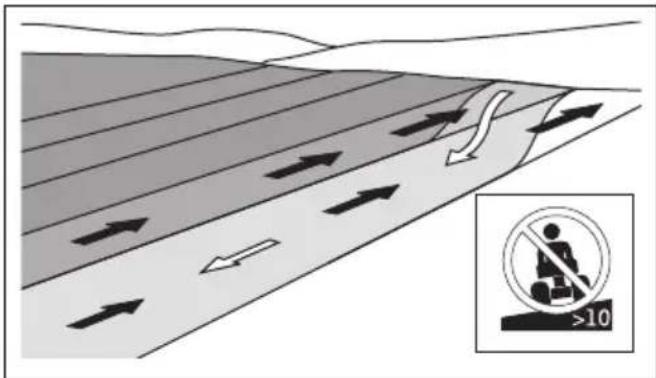

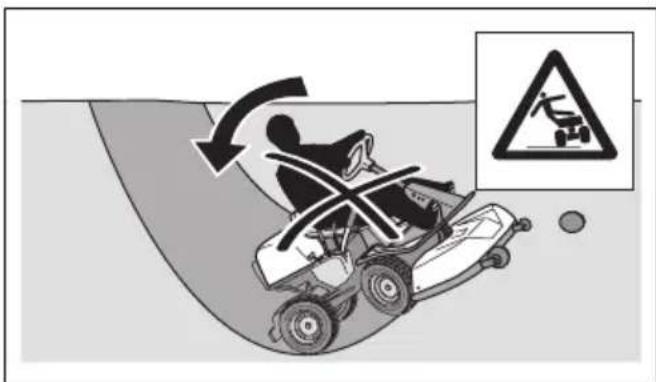

Nikoli ne kosite trave po vzpetinah z naklonom. Izdelka ne uporabljajte na pobočjih z naklonom, večjim od 10°. Glejte Košnja na klančinah na strani 165.

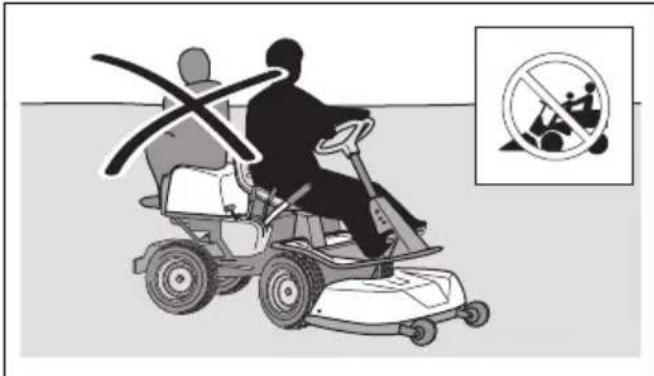

Na izdelku nikoli ne prevažajte oseb.

Če kosišče ni nameščeno, izdelek upravljajte zelo počasi.

Ko je kosišče nameščeno, izdelek upravljajte pri polni hitrosti.

Zapeljite naprej.

Nevtralna prestava.

Zapeljite vzvratno.

Izdelek je v skladu z veljavnimi direktivami ES.

Emisije hrupa v okolje v skladu z direktivo Evropske skupnosti. Podatek za emisijo izdelka je naveden v poglavju "Tehnični podatki" ter na nalepki.

Vedno nosite odobreno zaščitno opremo za ušesa.

Čok (P 524).

Izklopite motor.

START

Zaženite motor.

Opozorilna lučka za okvaro motorja (P 524EFI).

Opozorilna lučka za nizek pritisk olja (P 524EFI).

Število vrtljajev motorja – veliko.

Število vrtljajev motorja – majhno.

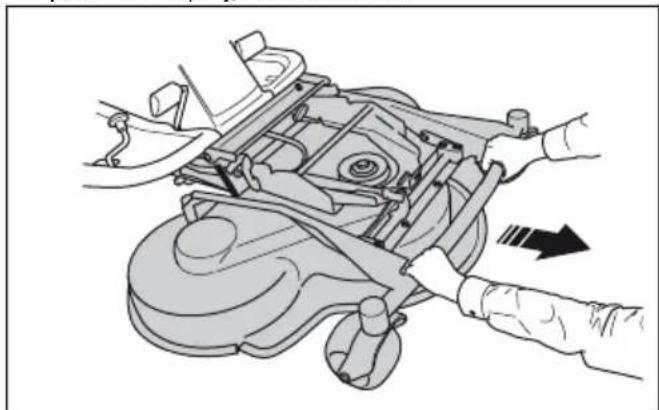

Servisni položaj za kosišče.

Delovni položaj za kosišče.

Višina košnje.

Servisni položaj.

Rezila so aktivirana.

Rezila so deaktivirana.

Nivo olja.

Izklopite motor in odstranite kabel vžigalne svečke, šele nato opravite popravila ali vzdrževalna dela.

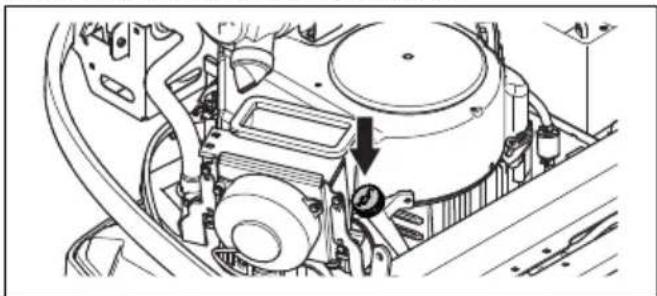

Preverite nivo motornega olja.

Preverite nivo motornega olja.

Parkirna zavora.

Pritisnite gumb za kardanski pogon navznoter.

Ko je struktura ROPS vkloplje-na, vedno uporabljajte varnostni pas.

Varnost

Varnostne definicije

Opozorila, svarila in opombe opozarjajo na posebej pomembne dele priročnika.

OPOZORILO: Se uporabi, če obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, če obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku.

Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.

Splošna varnostna navodila

OPOZORILO: Izdelek lahko odreže roke in noge ter meče predmete. Če ne upoštevate varnostnih navodil, lahko pride do resnih poškodb ali smrti.

Opomba: Ostali znaki in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za druga komercialna območja.

Odgovornost proizvajalca

Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakršne odgovornosti za poškodbe, ki bi jih naši izdelki povzročili v naslednjih primerih:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu.

OPOZORILO: Če je rezalna oprema poškodovana, izdelka ne uporabljajte več. Poškodovana rezalna oprema lahko meče predmete in povzroči resne poškodbe ali smrt. Nemudoma zamenjajte poškodovana rezila.

OPOZORILO: Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Da bi zmanjšali nevarnost ki bi lahko povzročila resne poškodbe ali smrt, priporočamo, da se osebe z medicinskimi vsadki pred uporabo izdelka posvetujejo s svojim zdravnikom in proizvajalcem vsadka.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

- Vedno bodite previdni in ravnajte razumno. Izogibajte se vsem situacijam, za katere se ne počutite dovolj usposobljeni. Če ste po branju navodil za uporabnika negotovi glede delovnih

postopkov, se pred nadaljnjimi postopki posvetujte s strokovnjakom.

• Pred zagonom izdelka je treba natančno prebrati in razumeti navodila za uporabo ter navodila na izdelku.
• Naučite se varno uporabljati izdelek in njegove krmilne elemente ter se seznanite z načinom hitre zaustavitve izdelka.
• Naučite se prepoznati varnostne oznake.
• Izdelek mora biti čist, zato da je lahko jasno prebrati oznake in nalepke.
• Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroči drugim ljudem ali njihovi lastnini.
• Ne prevažajte potnikov. Izdelek sme uporabljati le ena oseba.

• Izdelka ne pustite brez nadzora, će je motor vklopljen. Preden izdelek pustite brez nadzora, vedno ustavite rezila, aktivirajte parkirno zavoro, ustavite motor in odstranite ključ.
• Izdelek uporabljajte le podnevi ali v pogojih, ki zagotavljajo zadostno količino svetlobe. Izdelek mora biti vedno na varni razdalji od lukenj ali drugih nepravilnosti v tleh. Bodite pozorni na druga morebitna tveganja.
• Izdelka nikoli ne uporabljajte v slabem vremenu, na primer v megli, v dežju, na zatohlih ali vlažnih mestih, pri močnem vetru, mrazu, će obstaja nevarnost strele itd.
• Poiščite in označite mesta večjih kamnov in drugih nepremičnih predmetov, da preprečite trke.
• Z območja odstranite predmete, kot so kamni, igrače itd., ki bi se lahko ujeli med rezila in bi jih nato vrglo ven.

- Otrokom ali drugim osebam, ki niso pooblaščene za upravljanje izdelka, ne dovolite, da bi uporabljali

izdelek ali ga servisirali. Starost uporabnika je določena s krajevnimi zakoni.

• Pred zagonom motorja, vklopom pogona ali začetkom premikanja izdelka se prepričajte, da v bližini izdelka ni nikogar drugega.
• Med košnjo v bližini ceste ali prečkanjem ceste bodite pozorni na promet.
• Izdelka ne uporabljajte, če ste utrujeni, pod vplivom alkohola ali drog ali zdravil oziroma v drugih okoliščinah, ki lahko negativno vplivajo na vaš vid, pozornost, koordinacijo ali presojo.
• Izdelek vedno parkirajte na ravni površini, motor pa ne sme delovati.

Varnostna navodila v zvezi z otroki

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Če niste dovolj pozorni na otroke v bližini izdelka, lahko pride do resnih nesreč. Izdelek in košnja lahko pritegneta otroke. Otroci najverjetneje ne ostanejo na mestu, kjer ste jih nazadnje videli.
• Otroci se ne smejo zadrževati v območju košnje. Prepričajte se, da je ob otrokih odgovorna oseba.
• Opazujte otroke in zaustavite izdelek, će se približajo delovnemu območju. Bodite zelo previdni blizu vogalov, grmov, dreves ali drugih predmetov, ki vam ovirajo jasen pogled.
• Pred in med vzvratno vožnjo glejte nazaj in navzdol ter se tako prepričajte, da v bližini ni otrok.
• Na izdelku ne prevažajte otrok. Z izdelka lahko padejo in se resno poškodujejo ali preprečijo varno manevriranje izdelka.
• Otroci izdelka ne smejo uporabljati.

Varnostna navodila za uporabo

OPOZORILO: Med ali neposredno po delovanju se ne dotikajte motorja ali izpušnega sistema. Med uporabo postaneta motor in izpušni sistem zelo vroča. Nevarnost opeklin, požara ali škode na lastnini ali bližnjih območjih. Med uporabo izdelka se izogibajte grmov in drugih predmetov.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pred in po vzvratni vožnji vedno glejte navzdol in nazaj. Bodite pozorni na velike in majhne ovire.
• Pred zavijanjem v vogalih zmanjšajte hitrost.
• Pri vožnji po območjih, ki jih ne nameravate kositi, ustavite rezila.

POZOR: Pred uporabo izdelka preberite previdnostna navodila v nadaljevanju.

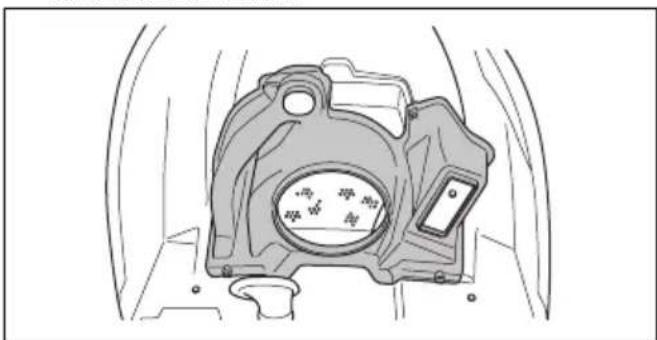

• Pred uporabo izdelka z dovodne odprtine hladnega zraka motorja odstranite travo in umazanijo. Če je odprtina za dovod hladnega zraka blokirana, obstaja nevarnost okvare motorja.
• Previdno se izogibajte kamnom in drugim večjim predmetom, in poskrbite, da se jih z rezili ne dotaknete.
• Z izdelkom se ne premikajte prek teh predmetov. Če med upravljanjem izdelka prevozite ali udarite ob predmet, se ustavite se ter preglejte izdelek in kosišče. Če je potrebno, izdelek popravite, preden ga ponovno zaženete.

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Med uporabo izdelka obvezno uporabljajte ustrezno osebno zaščitno opremo. Osebna zaščitna oprema ne more v celoti preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec vam pomaga izbrati ustrezno opremo.
• Vedno uporabljajte odobreno zaščito za sluh. Dolgotrajna izpostavljenost hrupu lahko povzroči trajne okvare sluha.
• Vedno nosite zaščitne čevlje ali škornje. Priporočamo čevlje z jekleno ojačitvijo za prste. Izdelka ne uporabljajte bosi.

- Po potrebi nosite rokavice, na primer pri nameščanju, pregledovanju ali čiščenju rezalne opreme.

• Ne nosite ohlapnih oblačil, nakita ali drugih predmetov, ki se lahko ujamejo med premikajoče se dele.
• Paket prve pomoči in gasilni aparat hranite na dosegu roke.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljajte izdelka s poškodovanimi varnostnimi napravami. Redno preverjajte varnostne naprave. Če so varnostne naprave poškodovane, se obrnite na pooblaščeno servisno delavnico Husqvarna.
• Ne spreminjajte varnostnih naprav. Izdelka ne uporabljajte, će zaščitne plošče, zaščitni pokrovi, varnostna stikala ali druge zaščitne naprave niso nameščene oz. so poškodovane.

Zaščitna struktura proti prevračanju (ROPS)

Zaščitna struktura proti prevračanju (ROPS) je zaščitni okvir, ki zmanjšuje nevarnost poškodb pri prevrnitvi izdelka. Kadar izdelek upravljate na klancu, uporabite strukturo ROPS in varnostni pas.

Varnostni pas

Varnostni pas preprečuje poškodbe v primeru nesreč ali prevrnitve izdelka. Varnostni pas uporabljajte le, ko je struktura ROPS vklopljena. Prepričajte se, da je varnostni pas pravilno nameščen in ni poškodovan.

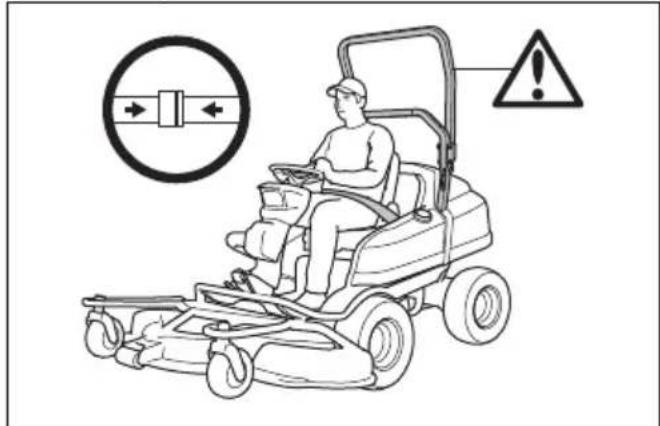

Vklop in izklop strukture ROPS

- Odstranite zatiča, ki držita strukturo ROPS in jo zložite v smeri nazaj, da jo izklopite. Strukturo ROPS vklopite v obratnem vrstnem redu.

- Ko je struktura ROPS vklopljena, vedno uporabljajte varnostni pas.

- Prepričajte se, da je struktura ROPS pravilno nameščena in ni poškodovana.

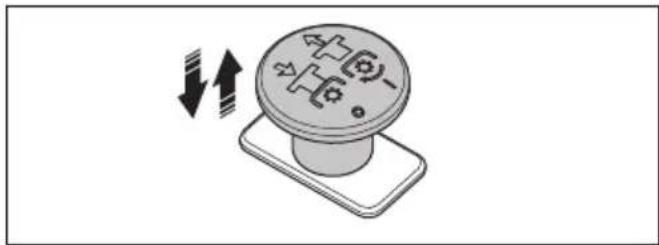

Preverjanje varnostnega tokokroga

Varnostni tokokrog zagotavlja, da se motor zažene le v določenih pogojih. Pogon na rezilih mora biti izklopljen, parkirna zavora pa mora biti aktivirana.

Varnostni tokokrog zaustavi rezila, će uporabnik ne ostane na sedežu, ko se kosišče spusti.

• Varnostni tokokrog vsak dan preglejte.
- Poskusite zagnati motor, ko eden od navedenih pogojev ni izpolnjen. Spremenite pogoje in poskusite znova. Če varnostni tokokrog deluje, se motor ne zažene.
- Vklopite pogon na rezilih in vstanite s sedeža. Če varnostni tokokrog deluje, se bodo rezila v kosišču zaustavila.

Opomba: Če varnostni tokokrog zaustavi rezila, pritisnite gumb za kardanski pogon navznoter in ga znova potisnite navzven, da zaženete rezila.

Preverjanje omejevalnika hitrosti

• Sprostite pedal za vožnjo naprej, da zavrete.
• Za večjo zavorno moč pritisnite pedal za vzvratno vožnjo.
• Prepričajte se da pedala za vožnjo naprej in vzvratno vožnjo vzvratno nista blokirana in se prosto premikata.
• Prepričajte se, da izdelek zavira, ko sprostite pedal za vožnjo naprej.

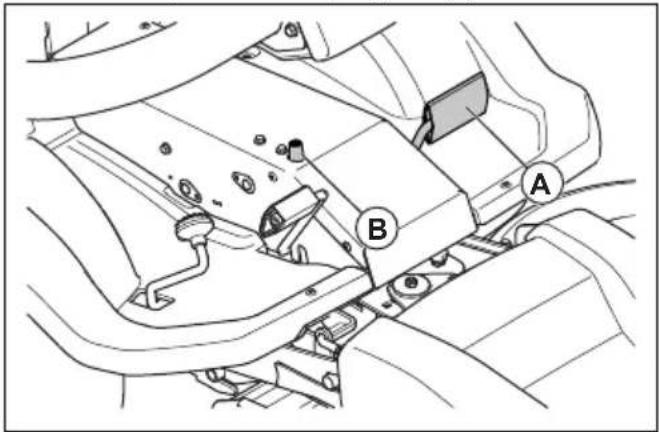

Parkirna zavora

OPOZORILO: Če parkirna zavora ne deluje, se izdelek lahko začne premikati in povzroči poškodbe ali škodo. Parkirno zavoro morate redno pregledovati in nastavljati.

Glejte Pregled parkirne zavore na strani 178.

Dušilec

Dušilnik zmanjšuje hrup na najnižjo možno raven in pošilja izpušne pline stran od operaterja.

Ne uporabljajte izdelka, če dušilnik manjka ali je poškodovan. Poškodovan dušilnik zviša nivo hrupa in poveča nevarnost požara.

Dušilnik redno preverjajte in se tako prepričajte, da je pravilno nameščen in nepoškodovan.

POZOR: Dušilnik se med in po uporabi ter med delovanjem motorja v prostem teku zelo segreje. V bližini vnetljivih materialov in/ali hlapov bodite previdni, da preprečite požar.

Zaščitni pokrovi

Manjkajoči ali poškodovani zaščitni pokrovi povečajo nevarnost poškodb pri premikajočih se delih in vročih površinah. Pred zagonom izdelka preverite nivo olja. Prepričajte se, da so zaščitni pokrovi pravilno nameščeni in na njih ni razpok ali drugih poškodb. Zamenjajte poškodovane pokrove.

Košnja na klančinah

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Košnja trave na klančinah poveča nevarnost zaradi izgube nadzora nad izdelkom in prevračanjem. To lahko povzroči poškodbe ali smrt. Na vseh pobočjih je treba travo kositi previdno. Če po klančini ne morete voziti vzvratno ali se ob tem ne počutite varno, je ne kosite.
• Odstranite kamenje, veje in druge ovire.
• Smer košnje mora biti vrha proti dnu pobočja in obratno, ne pa z ene strani na drugo.
• Ne spuščajte se po klančinah z dvignjenim kosiščem.
• Izdelka ne upravljajte na klančinah z naklonom, večjim od 10°.

• Izdelka ne zaganjajte ali zaustavljajte na klančini.
• Po klančinah vozite brez ustavljanja in počasi.
• Hitrosti in smeri ne spreminjajte sunkovito.
• Ne zavijajte večkrat, kot je potrebno. Pri spuščanju po pobočju zavijajte počasi in postopoma. Vozite z majhno hitrostjo. Previdno obračajte volan.
• Bodite pozorni in ne vozite prek brazd, lukenj in grbin. Na neravnih tleh obstaja večja nevarnost prevračanja izdelka. Visoka trava lahko prekriva ovire.
• Ne kosite v bližini robov, jarkov ali nabrežij. Izdelek se lahko nenadoma prevrne, če s kolesi zapeljete na rob strme klančine ali jarka oz. če rob popusti. Če izdelek pade v vodo, obstaja nevarnost utopitve.

• Ne kosite mokre trave. Mokra trava je spolzka in lahko se zgodi, da pnevmatike izgubijo oprijem, zaradi česar izdelek zdrsne.
• Ne stopite na tla, da bi povečali stabilnost izdelka.
• Vozite zelo previdno, če ste priklopili dodatno opremo ali drug predmet, zaradi katerega je izdelek manj stabilen.
• Za povečano stabilnost, namestite protiuteži. Če potrebujete več informacij, se obrnite na prodajalca.

Varna uporaba goriva

OPOZORILO: Z gorivom ravnajte previdno. Je zelo lahko vnetljivo in lahko povzroči poškodbe in gmotno škodo.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Posode za gorivo ne polnite v zaprtih prostorih.
• Bencin in hlapi so strupeni ter zelo lahko vnetljivi. Bodite previdni pri ravnanju z bencinom, da preprečite poškodbe ali požar.
• Ne odstranite pokrova posode za gorivo in je ne polnite pri delujočem motorju.
• Pred polnjenjem goriva se motor mora ohladiti.
  • Med polnjenjem goriva ne kadite.
• Goriva ne polnite v bližini isker ali odprtega ognja.
• Če sistem goriva pušča, ne zaženite motorja, dokler mesta puščanja niso zatesnjena.
• Goriva ne napolnite nad priporočen nivo. Zaradi toplote motorja in sonca se gorivo razteza in se prelije, će je posoda prenapolnjena.
• Ne prenapolnite ga. Če gorivo polijete po izdelku, ga počistite in počakajte, da se osuši, preden motor vklopite. Če se polijete po obleki, se preoblecite.
  • Gorivo shranjujte le v odobrenih posodah.
• Izdelek in gorivo shranite tako, da se izognete škodi, ki bi jo lahko povzročilo uhajanje goriva ali hlapov.
• Gorivo naj izteče v ustrezno posodo – to storite na odprtem in na varni razdalji od odprtega ognja.

Varna uporaba baterije

OPOZORILO: Poškodovana baterija lahko eksplodira in povzroči poškodbe. Če je baterija deformirana ali poškodovana, se obrnite na pooblaščeno servisno delavnico Husqvarna.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• V bližini baterij nosite zaščitna očala.
• V bližini baterije ne nosite zapestne ure, nakita ali drugih kovinskih predmetov.

• Baterijo shranjujte zunaj dosega otrok.
- Baterijo polnite v prostoru z dobrim zračnim pretokom.
- Med polnjenjem baterije vnetljive materiale hranite na razdalji najmanj 1 m.
• Zamenjane baterije zavrzite. Glejte Odstranitev na strani 195.
- Iz baterije lahko prihajajo eksplozivni plini. V bližini baterije ne kadite. Baterija ne sme priti v stik z odprtim plamenom in iskrami.

Varnostna navodila za vzdrževanje

OPOZORILO: Izdelek je težak in lahko povzroči telesne poškodbe ali materialno škodo na lastnini ali na sosednjih območjih. Ne izvajajte vzdrževalnih del na motorju ali kosišču, će niso izpolnjeni naslednji pogoji:

• Motor je izklopljen.
• Izdelek je parkiran na ravni površini.
  • Parkirna zavora je aktivirana.
• Kontaktni ključ je odstranjen.
• Kosišče je izklopljeno.
• Vžigalni kabli so odstranjeni z vžigalnih svečk.

OPOZORILO: Izpušni plini vsebujejo ogljikov monoksid iz motorja, ki je brezbarven, strupen in zelo nevaren plin. Izdelka ne zaženite v zaprtem prostoru ali prostoru z nezadostnim prezračevanjem.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Za najboljšo učinkovitost in varnost, redno izvajajte vzdrževalna dela na izdelku, kot je navedeno v urniku vzdrževanja. Glejte Urnik vzdrževanja na strani 173.
• Električni udar lahko povzroči poškodbe. Ne dotikajte se kablov, ko je motor vklopljen. Delovanja vžigalnega sistema ne preverjajte s prsti.
• Motorja ne zaženite, će so zaščitni pokrovi odstranjeni. Obstaja velika nevarnost poškodb zaradi premikajočih ali vročih delov.
• Pred izvajanjem vzdrževalnih del v motornem prostoru se mora izdelek ohladiti.
• Rezila so ostra in lahko povzročijo ureznine. Na rezila namestite zaščito ali nosite zaščitne rokavice, ko na njih izvajate dela.

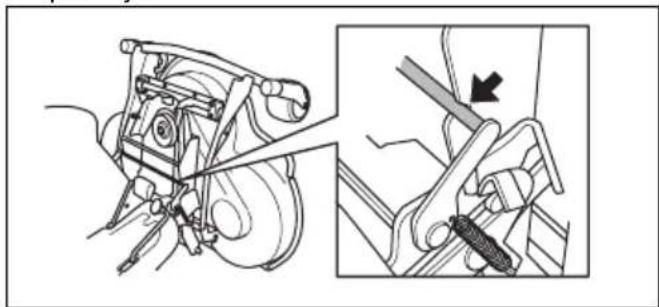

• Kosišče za čiščenje vedno premaknite v servisni položaj. Izdelka za dostop do kosišča ne parkirajte v bližini jarka ali na klančini.

POZOR: Pred uporabo izdelka preberite navodila v povezavi z opozorili nadaljevanju.

• Če sta svečka ali vžigalni kabel odstranjena, ne obračajte motorja.
• Prepričajte se, da so vse matice in vijaki pravilno zategnjeni ter da je oprema v dobrem stanju.
• Ne spreminjajte nastavitev krmilnikov. Če je št. motorjev previsoko, se lahko deli izdelka poškodujejo. Za najvišje število vrtljajev motorja glejte Tehnični podatki na strani 196.
• Izdelek je homologiran samo za uporabo z opremo, ki jo dobavi ali priporoča proizvajalec.

Montaža

Uvod

OPOZORILO: Vzmet, ki napenja pogonski jermen, se lahko zlomi in povzroči poškodbe. Med nameščanjem ali odstranjevanjem kosišča nosite zaščitna očala.

Natančno preberite navodila za montažo v navodilih za uporabo. Oznaka na notranji strani sprednjega pokrova izdelka prikazuje tudi način namestitve in odstranjevanja kosišča.

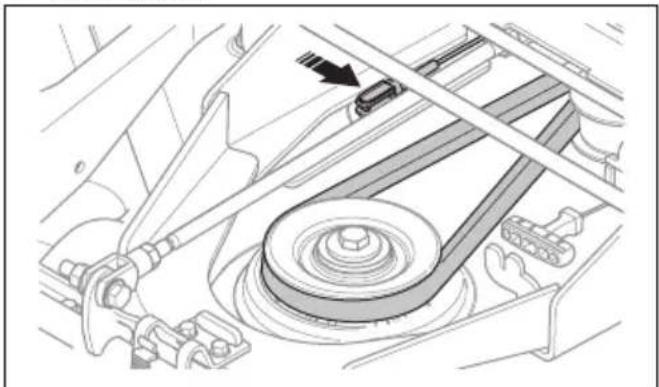

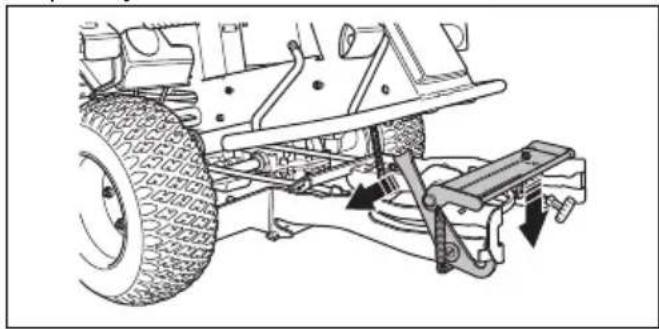

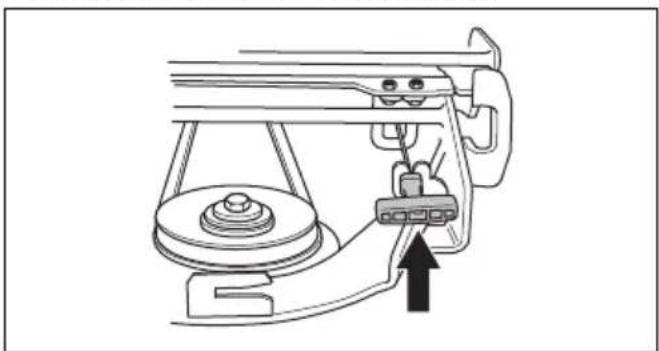

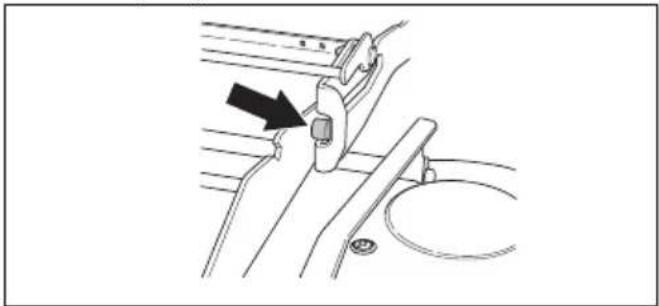

Nameščanje kosišča

1. Izdelek parkirajte na ravna tla.
2. Aktivirajte parkirno zavoro.

3. Ročico za višino košnje premaknite v servisni položaj.

4. Ohišje opreme potisnite navzdol. Zaklepni mehanizem okvirja opreme dvignite v navpičen položaj.

OPOZORILO: Zaklepni mehanizem lahko poškoduje vaše prste, će z njim ne ravnate previdno. Ko nadaljujete z naslednjim korakom, z obema rokama držite sprednji rob kosišča.

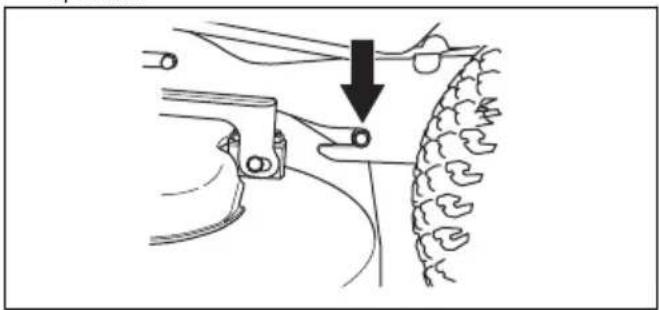

1. Kosišče potisnite nazaj v okvir opreme. Sprednji vodilni zatiči morajo sesti v utore on na okvirju opreme. Zaklepni mehanizem okvirja opreme se samodejno sprosti.

1. Kosišče potiskajte naprej v okvir, dokler se zadnji vodilni zatiči ne dotaknejo dna utorov v okvirju opreme.

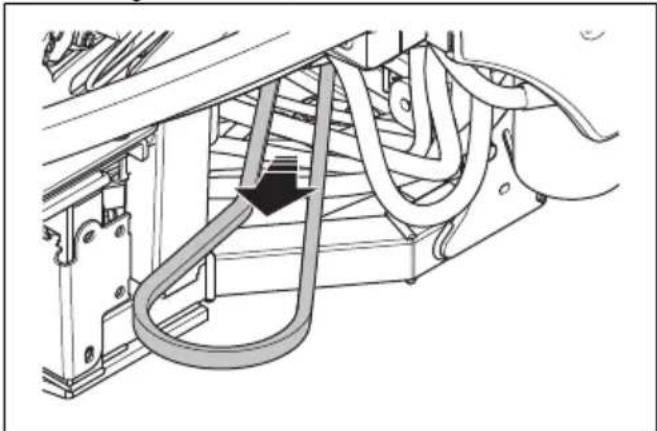

1. Pogonski jermen namestite okoli pogonskega kolesa za kosišče in pritrdite žično potego za nastavitev višine košnje.

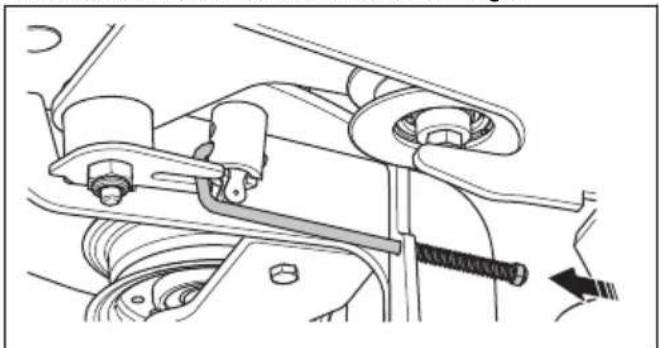

1. Vzmetno ročico vstavite v držalo vzmeti.

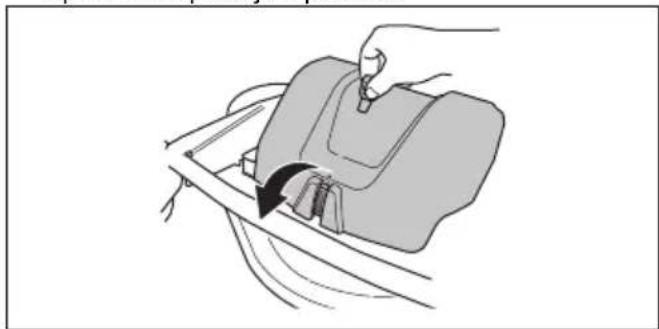

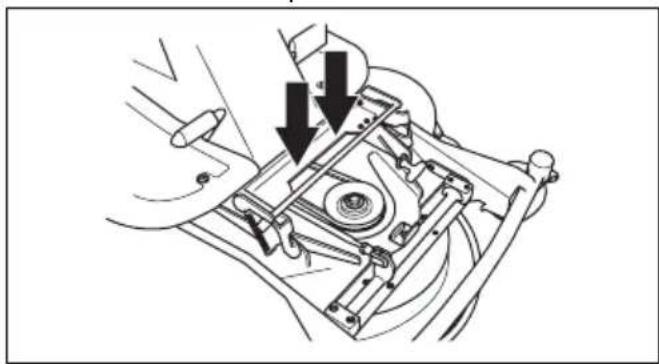

1. Namestite sprednji pokrov.

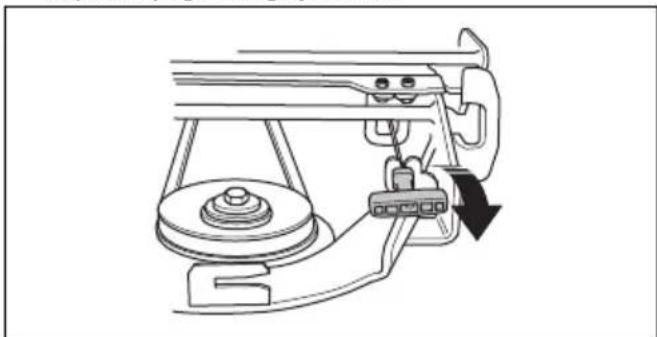

Odstranjevanje kosišča

1. Izdelek parkirajte na ravna tla.

2. Aktivirajte parkirno zavoro.

3. Ročico za višino košnje premaknite v servisni položaj.

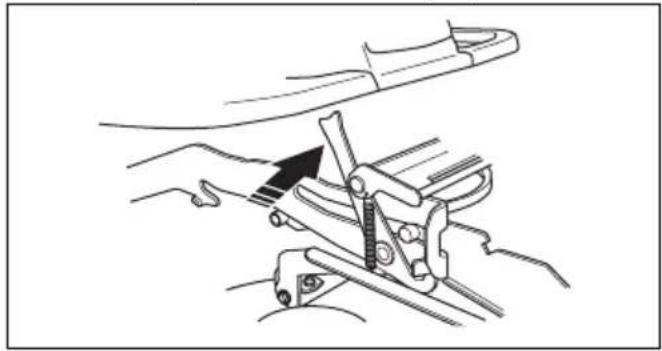

4. Dvižno ročico za kosišče povlecite nazaj v položaj za zaklepanje, da dvignete kosišče.

1. Z orodjem, pritrjenim na kontaktni ključ, sprostite sponko na sprednjem pokrovu in ga odstranite.

1. Ročaj vzmeti izvlecite iz držala vzmeti, da sprostite napetost pogonskega jermena.

1. Odprite zaklepni mehanizem okvirja opreme. 10. Z obema rokama držite sprednji rob kosišča in ga

Motor deluje na neosvinčen bencin z najnižjo dovoljeno oktansko vrednostjo 95 (brez olja). Priporočen je biološko razgradljiv alkilatni bencin (največ 5 % metanola, največ 10 % etanola, največ 15 % MTBE).

Pred vsako uporabo preverite nivo goriva in ga po potrebi dolijte.

Nivo goriva v posodi za gorivo je jasno viden. Ne prenapolnite ga. Minimalni prostor naj bo 2,5 cm.

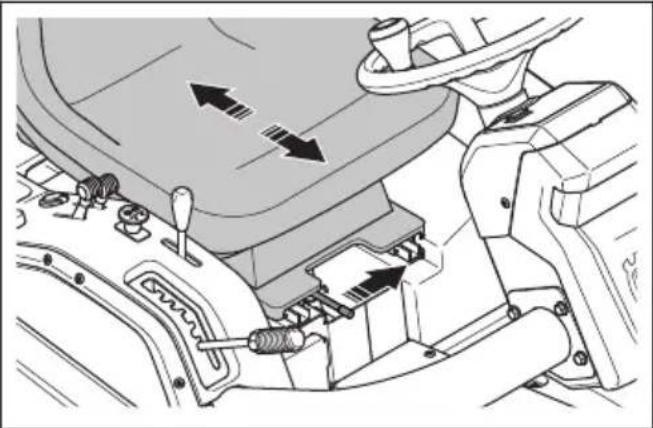

Nastavitev sedeža

OPOZORILO: Med uporabo izdelka ne nastavljajte sedeža.

Sedež je mogoče magniti naprej. Nastavite ga lahko tudi v smeri naprej in nazaj.

- Za prestavljanje sedeža naprej ali nazaj potisnite ročico pod sprednjim robom sedeža v levo. Sedež premaknite v želeni položaj.

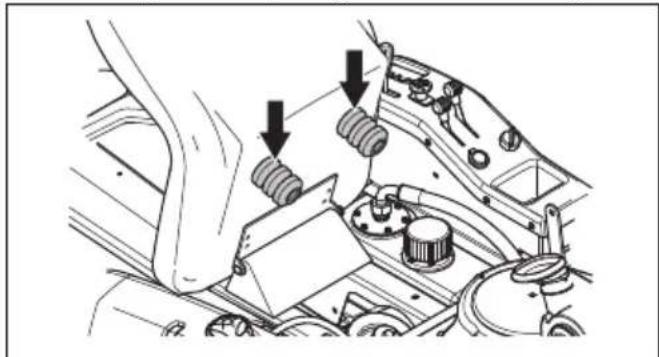

- Vzmeti sedeža nastavite tako, da gumijasta varovala pod sedežem premaknete v skladu z ilustracijo. Obe varovali postavite spredaj, na sredino ali zadaj.

Sprostitev in aktivacija hidravličnega tlaka

Če želite izdelek premakniti z ugasnjenim motorjem, morate sprostiti hidravlični tlak. Hidravlični tlak sprostite in aktivirate z obvodnim ventilom.

POZOR: Pred uporabo izdelka zaprite obvodna ventila. Če sta odprta, se lahko poškoduje menjalnik.

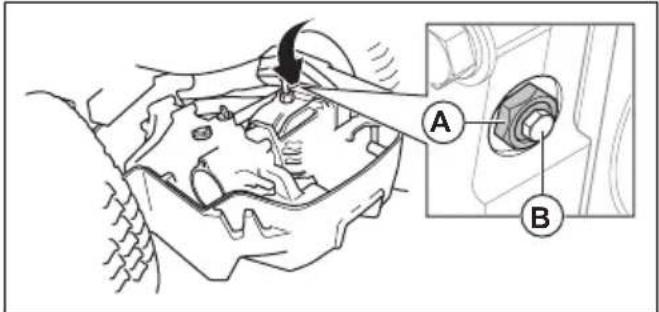

Zadnja prema

- Za sprostitev hidravličnega tlaka odprite zaklepno matico (A), jo obrnite med 14 - 12 obrata v nasprotni smeri urinega kazalca in nato matico ventila (B) dvakrat obrnite v nasprotni smeri urinega kazalca.

1. Za izklop pogona na kosišču potisnite gumb za kardanski pogon navznoter.

1. Dvižno ročico povlecite nazaj, da se kosišče dvigne v transportni položaj.

Opomba: Ko je vklopljen pogon na rezilih, lahko kosišče nekoliko dvignete. To funkcijo uporabite za zelo visoko travo ali grobe površine.

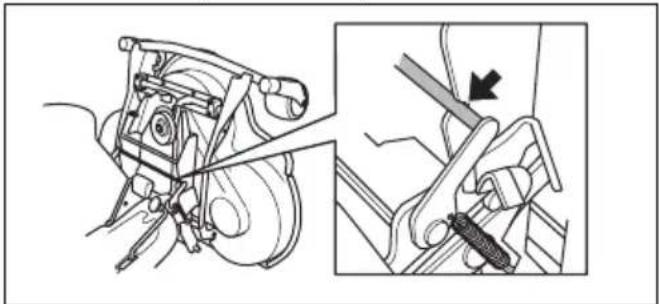

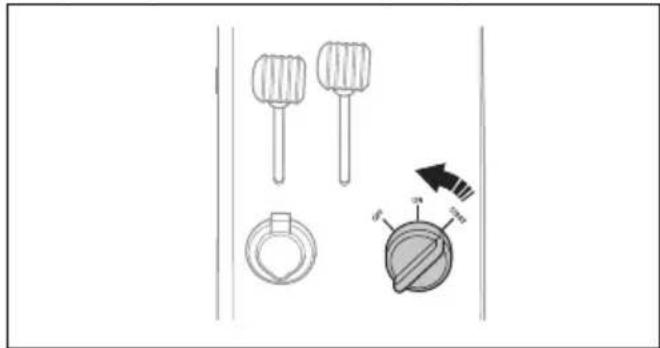

Spuščanje kosišča v delovni položaj

1. Dvižno ročico premaknite naprej, da se kosišče spusti.

1. Za vklop pogona na rezilih kosišča povlecite gumb za kardanski pogon navzven.

1. Poskrbite, da so obvodni ventili zaprti. Glejte poglavje Sprostitev in aktivacija hidravličnega tlaka na strani 168.

2. Aktivirajte parkirno zavoro.

3. Za izklop pogona na kosišču gumb za kardanski pogon potisnite navznoter.

1. Po zagonu motorja nemudoma sprostite kontaktni ključ, da preskoči v nevtralni položaj.

POZOR: Zaganjalnika ne zaganjajte več kot 5 sekund neprekinjeno. Če motorja ni mogoče zagnati, počakajte 15 sekund in poskusite znova.

1. Ročico čoka počasi potisnite v končni položaj.

POZOR: Aktivacija rezil ob polni obremenitvi motorja močno obremeni pogonske jermene. Dokler kosišča ne spustite v položaj za košnjo, ne uporabite polnega plina.

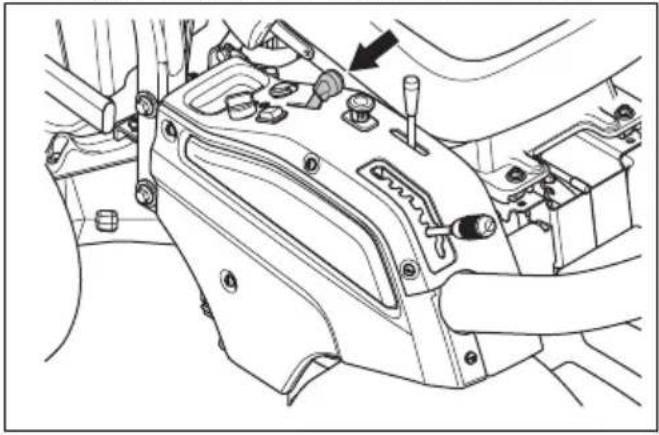

Zagon motorjaP 524EFI

1. Poskrbite, da so obvodni ventili zaprti. Glejte poglavje Sprostitev in aktivacija hidravličnega tlaka na strani 168.
2. Aktivirajte parkirno zavoro.
3. Za izklop pogona na kosišču gumb za kardanski pogon potisnite navznoter.

1. Po zagonu motorja nemudoma sprostite kontaktni ključ, da preskoči v nevtralni položaj.

POZOR: Zaganjalnika ne zaganjajte več kot 5 sekund neprekinjeno. Če motorja ni mogoče zagnati, počakajte 15 sekund in poskusite znova.

1. Motor naj pri polovičnem plinu deluje 3–5 minut, šele nato ga obremenite do konca.

POZOR: Če se prižge opozorilna lučka za pritisk olja, takoj izklopite motor in preberite poglavje Odpravljanje težav na strani 192.

1. Ročico za plin potisnite v položaj s polnim plinom.

POZOR: Aktivacija rezil ob polni obremenitvi motorja močno obremeni pogonske jermene. Dokler kosišča ne spustite v položaj za košnjo, ne uporabite polnega plina.

Zagon in upravljanje izdelka v hladnem vremenu

• Če motorja v hladnem vremenu ni mogoče enostavno zagnati, večkrat obrnite ključ za vžig, da se motor zažene. Pri P 524poskrbite, da je ročica čoka do konca premaknjena naprej.
• Pri temperaturah, nižjih od 0°C, naj se izdelek pred obremenitvijo segreje. Izdelek lahko uporabljate, vendar opreme ne naložite še najmanj 10 minut.

POZOR: Če izdelek ni segret, ko ga začnete uporabljati, se lahko poškoduje menjalnik.

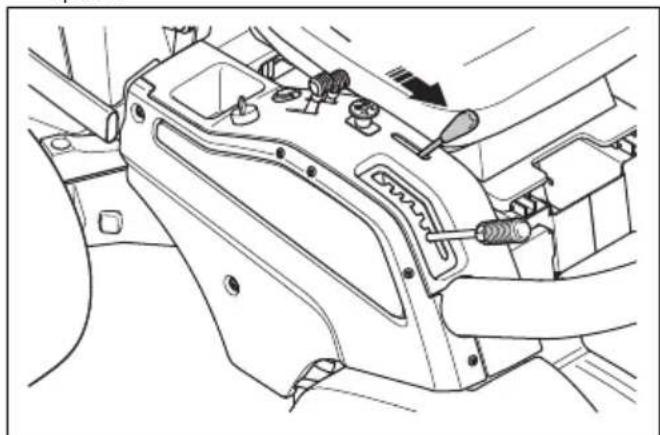

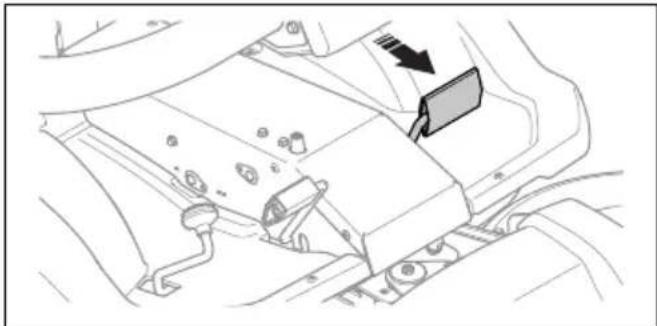

Uporaba izdelka

1. Zaženite motor.
2. Stopalko parkirne zavore pritisnite navzdol in jo spustite, da deaktivirate parkirno zavoro.

1. Previdno pritisnite eno od stopalk za hitrost. Bolj kot stopalko pritiskate navzdol, višja je hitrost. Stopalko (A) uporabite za premikanje naprej, stopalko (B) pa za vzvratno vožnjo.

A B

1. Za zaviranje stopalko sprostite. Za močnejše zaviranje pritisnite drugo stopalko za hitrost.

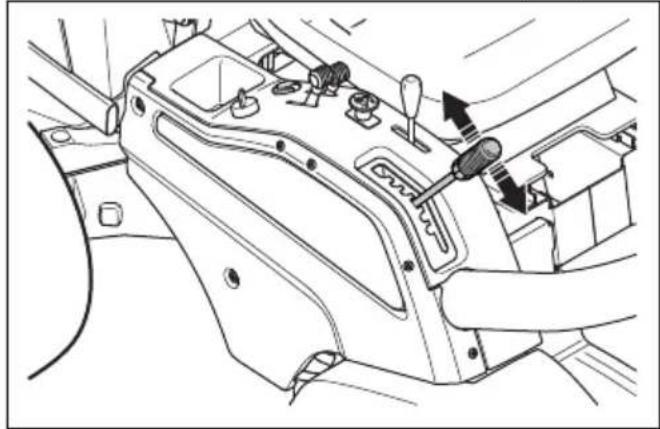

2. Z ročico za višino reza izberite višino reza (1–6).

1. Dvižno ročico premaknite naprej, da se kosišče spusti.

1. Za vklop pogona na rezilih kosišča povlecite gumb za kardanski pogon navzven.

Način zmanjšane moči, P 524EFI

Če je motor okvarjen, se njegova hitrost samodejno zmanjša na nizko hitrost prostega teka in prižge se opozorilna lučka za okvaro motorja (A). Glejte poglavje Odpravljanje težav na strani 192 za možne vzroke okvare.

A B

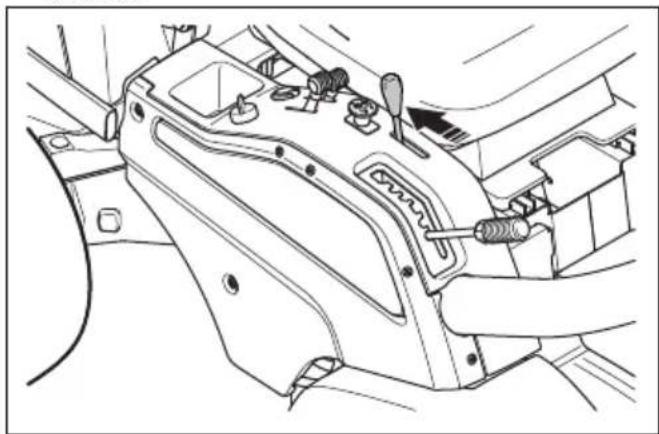

Zaustavitev motorja

1. Sprostite stopalki za hitrost.

2. Za izklop pogona na rezilih kosišča potisnite gumb za kardanski pogon navznoter.

1. Motor naj 1 minuto deluje pri hitrosti prostega teka, da se zniža njegova temperatura.
2. Dvižno ročico za kosišče povlecite nazaj za dviganje kosišča.

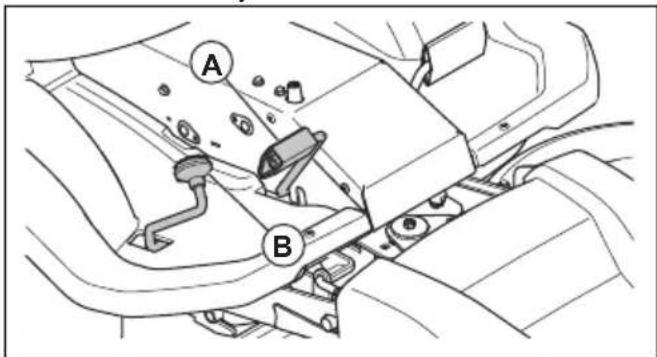

Za aktivacijo in sprostitev parkirne zavore

1. Pritisnite stopalko parkirne zavore (A).

2. Pritisnite in pridržite zaklepni gumb (B).

- Ne kosite mokre trave. Mokra trava lahko povzroči slabše rezultate košnje.

- Začnite z visoko višino košnje in jo postopoma spuščajte.

- Kosite z rezili, ki se vrtijo pri veliki hitrosti (največje dovoljeno število vrtljajev motorja, glejte Tehnični podatki na strani 196). Izdelek vozite naprej z majhno hitrostjo. Če trava ni previsoka in predebela, bodo rezultati košnje dobri tudi pri večji hitrosti.

- Za najboljše rezultate košnje, travo kosite pogosto in uporabite funkcijo BioClip.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem vzdrževalnih del morate prebrati in razumeti poglavje o varnosti.

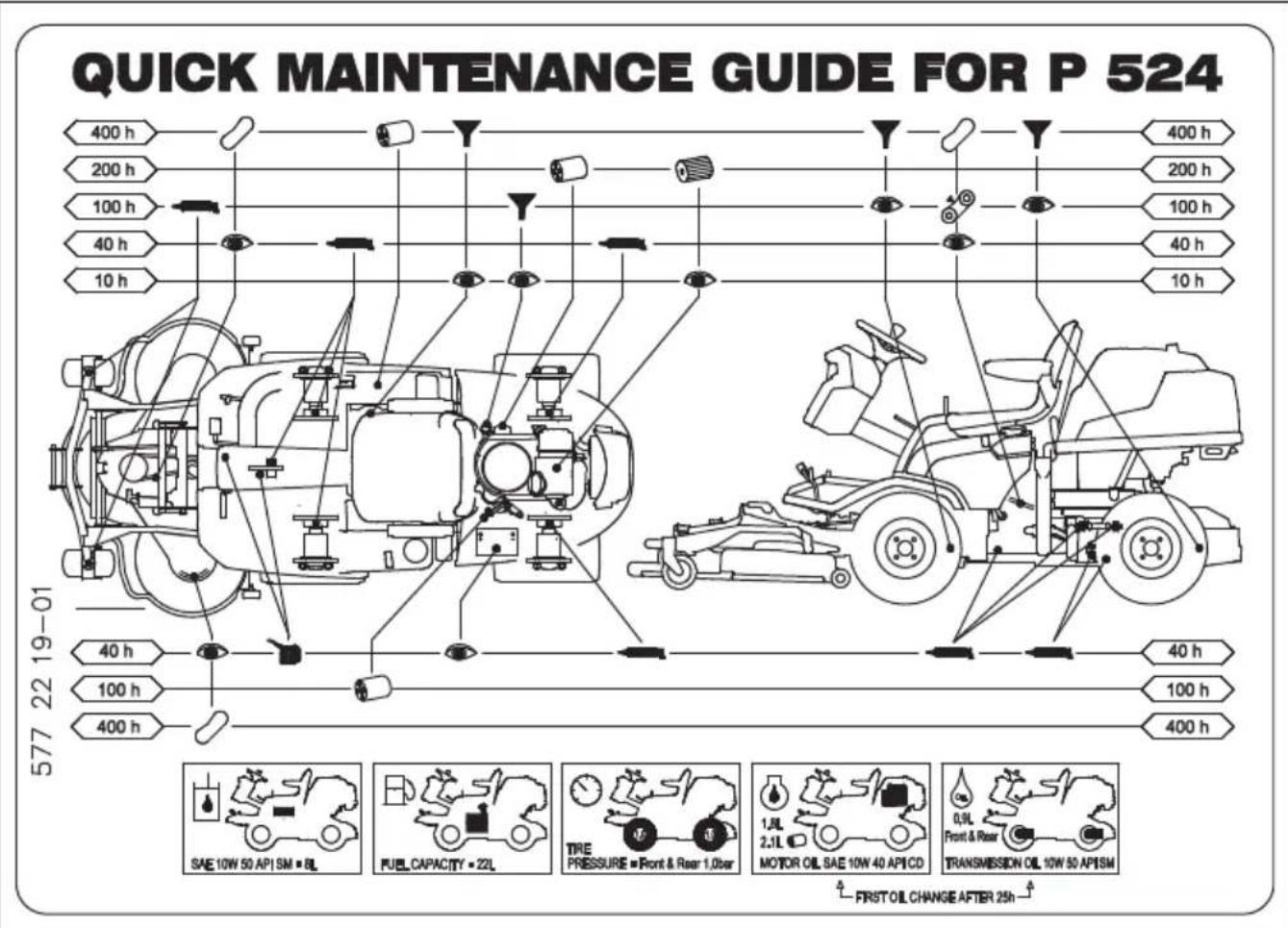

Urnik vzdrževanja

* = Splošna vzdrževalna dela, ki jih izvede operater. Navodila niso navedena v teh navodilih v uporabo.

X = Navodila so navedena v teh navodilih za uporabo.

O = Navodila niso navedena v teh navodilih v uporabo. Vzdrževalna dela naj izvede pooblaščena servisna delavnica.

Opomba: Če je v tabeli označen več kot en časovni interval, najkrajši časovni interval velja samo za prvo vzdrževanje.

Vzdrževanje Dnevno, pred	uporabo (10-urni intervali)	Po prvih 25 urah	Tedensko (40-urni intervali)	Servisni intervali v urah
				100	200	400
Prepričajte se, da so matice in vijaki dobro priviti *
Prepričajte se, da gorivo ali olje ne iztekata *

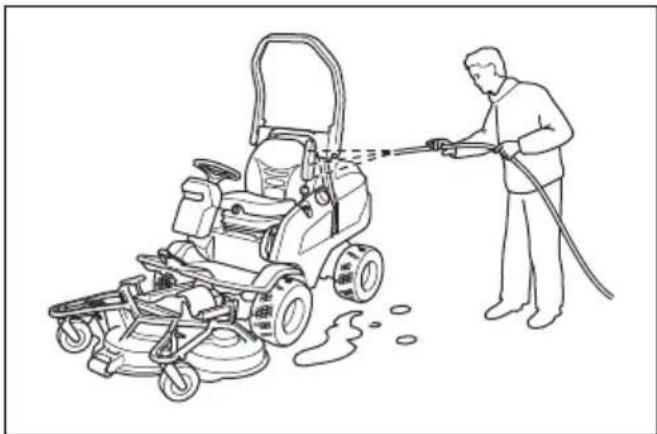

Očistite, kot je navedeno v Čiščenje izdelka na strani 175	X
Očistite notranje površine kosišča v okolici rezil X
Očistite okolico motorja in dušilnika X

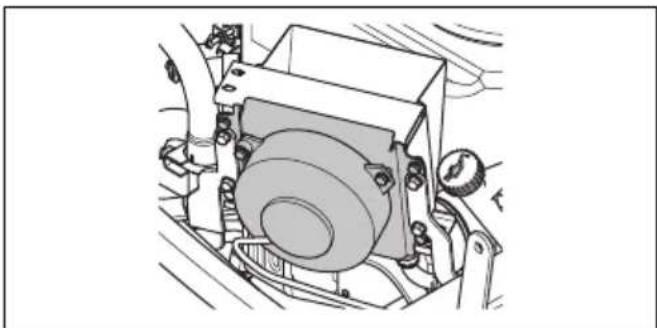

Očistite hladilnik hidravličnega olja X

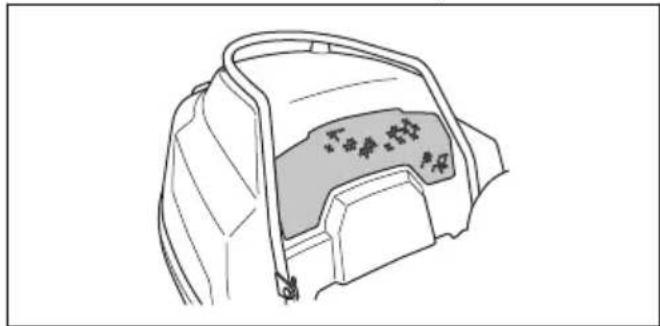

Prepričajte se, da dovod hladnega zraka motorja ni zamašen	X
Prepričajte se, da varnostne naprave niso poškodo-vane	X
Preglejte in preizkusite zavore *

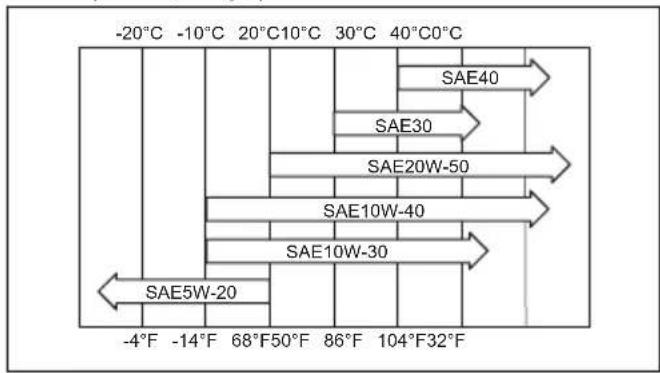

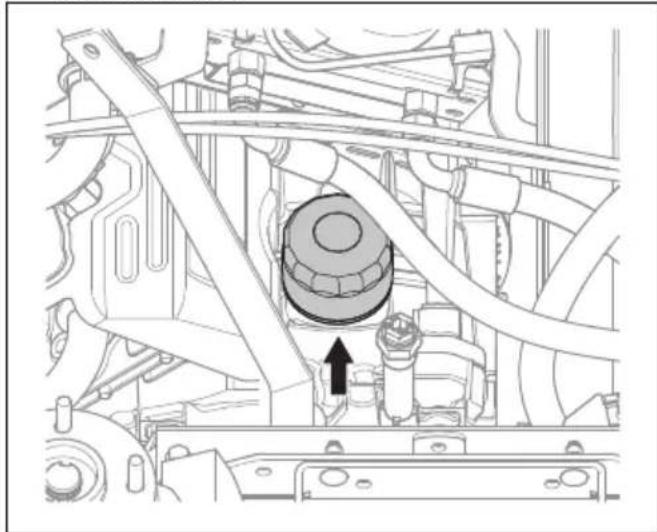

Preverite nivoja motornega olja X

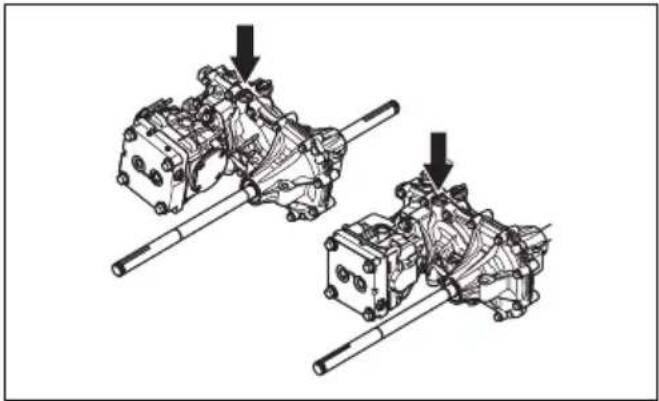

Preverite nivoja olja v menjalniku X
Preglejte kosišče glede poškodb X

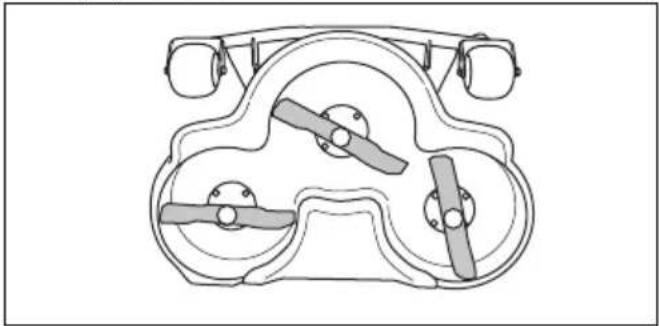

Preglejte rezila v kosišču X
Preglejte parkirno zavoro X
Očistite notranje površine okvirja *
Namažite drsnike sedeža X
Namažite zglobni ležaj X X

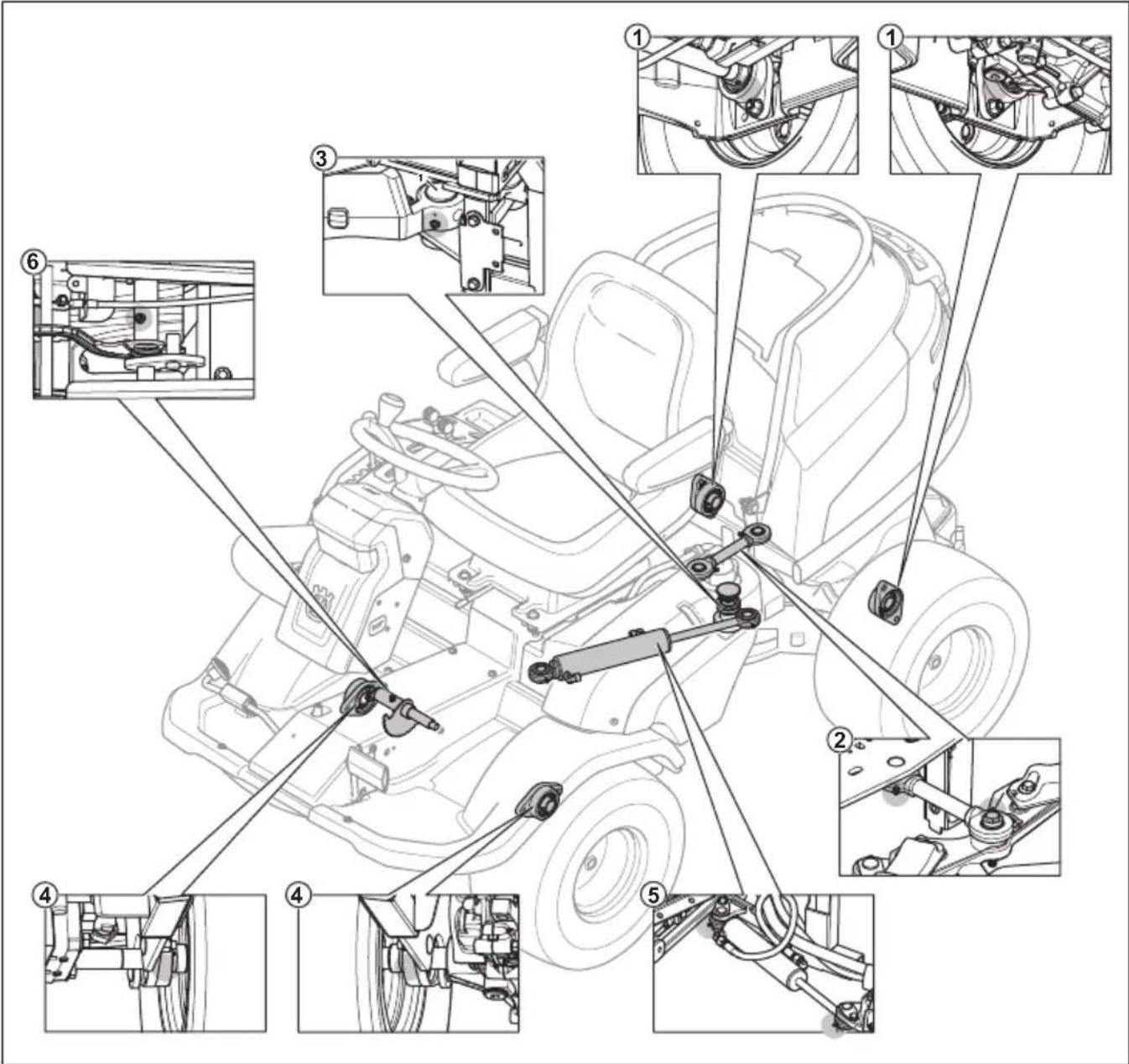

Namažite v skladu s pregledom mazanj X X X
Očistite kosišče, pod pokrovi jermenov in pod kosiš-čem			X
Tlak v pnevmatikah mora biti ustrezen X X
Zamenjajte motorno olje X X
Zamenjajte filter motornega olja X O

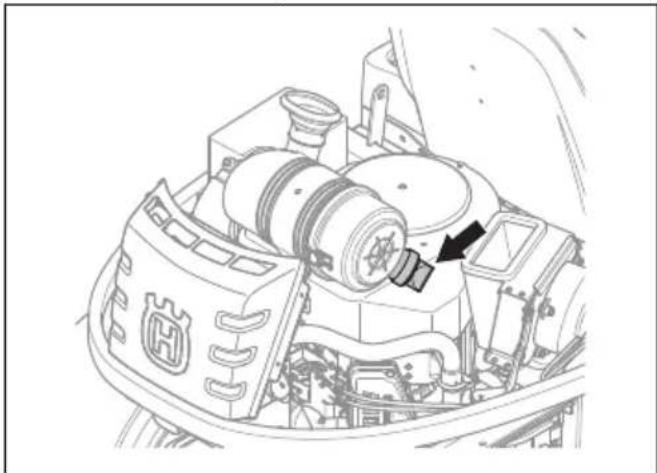

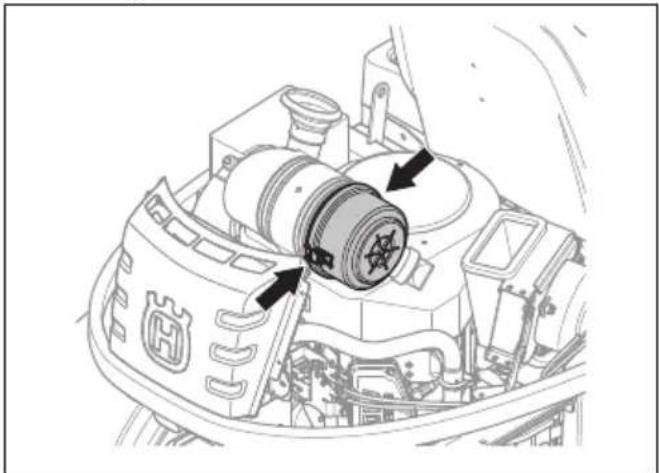

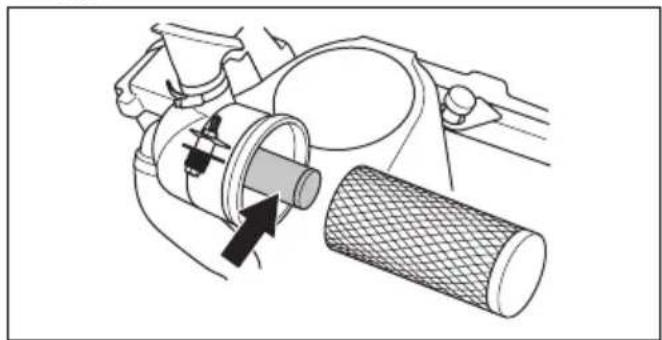

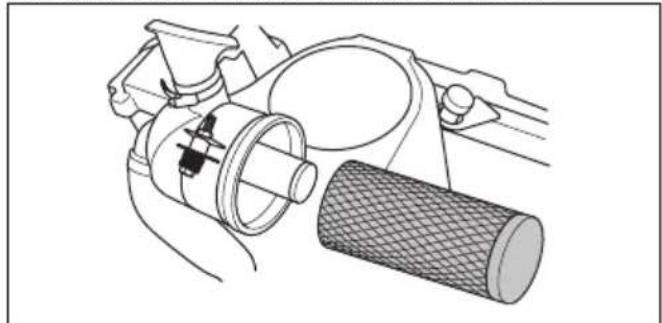

Očistite zračni filter X X
Po postopku čiščenja opravite vizualni pregled nape-tosti jermena kardanskega pogona		**	*
Po postopku čiščenja opravite vizualni pregled nape-tosti jermena črpalke		**	*
Po postopku čiščenja opravite vizualni pregled vija-kov kosišča za jermenice in rezila	*
Po postopku čiščenja opravite vizualni pregled hid-ravličnih cevi in spojk ter se prepričajte, da so čiste in nepoškodovane				*
Po postopku čiščenja opravite vizualni pregled ležaja spoja v zglobu						*
Po postopku čiščenja opravite vizualni pregled vseh jernenic					*
Zamenjajte notranji zračni filter		X			X
Zamenjajte vložek zračnega filtra						X
Zamenjajte filter goriva		XX

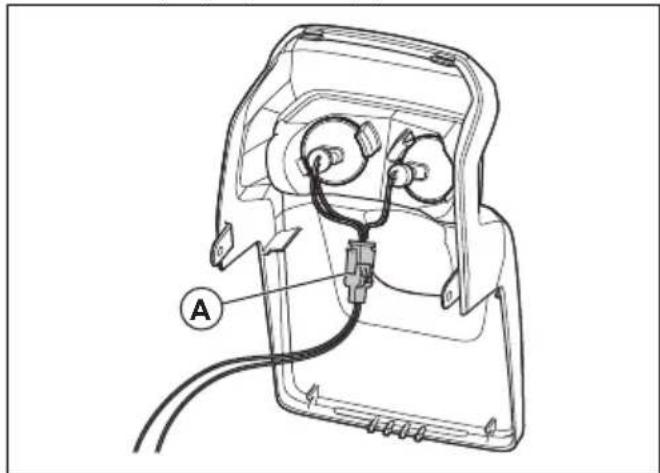

Preverite luči, zamenjajte pokvarjene žarnice		XXX

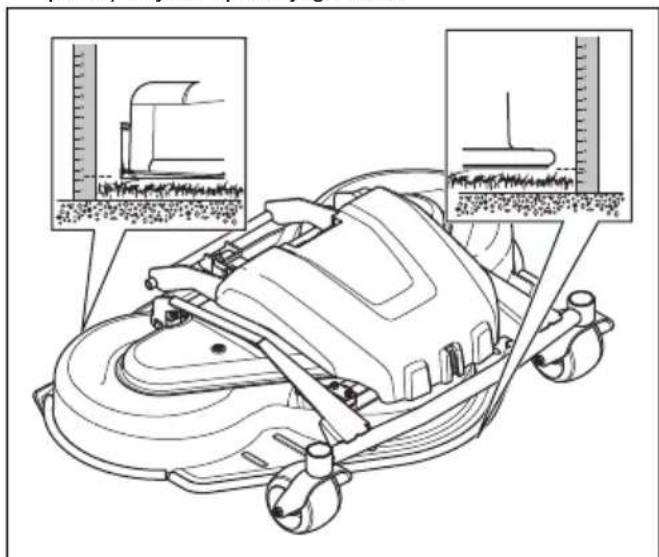

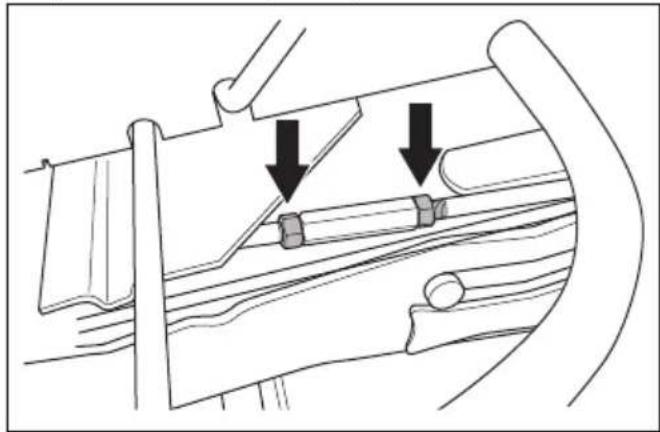

Preverite vzporednost kosišča		XX
Namažite vodilo za nastavitev jermena	X				O	O

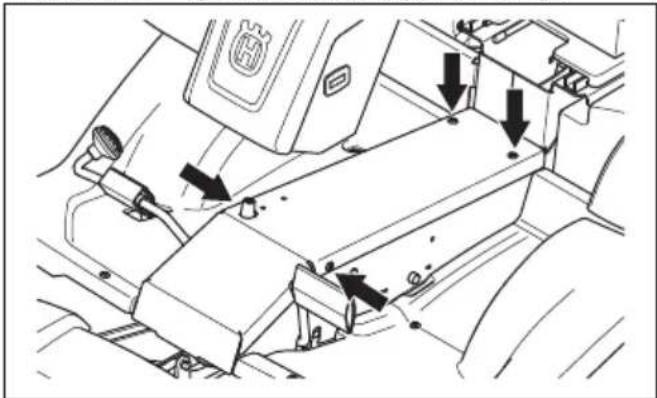

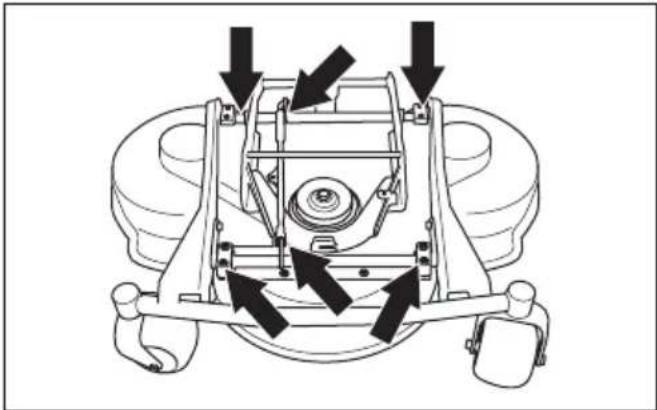

Namažite spoje in ležaje na kosišču				X
Namažite sistem pedal v okvirju				X
Namažite verige v okvirju				X

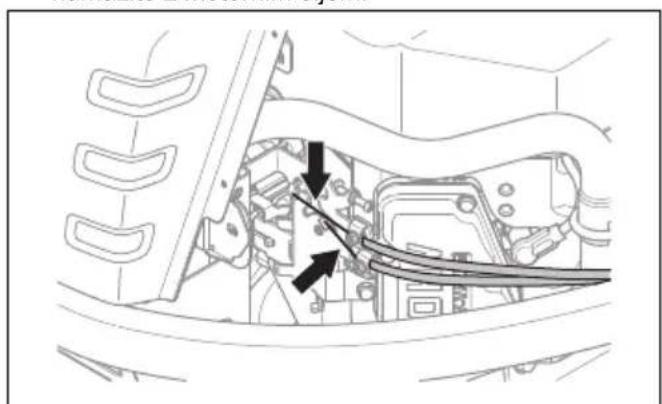

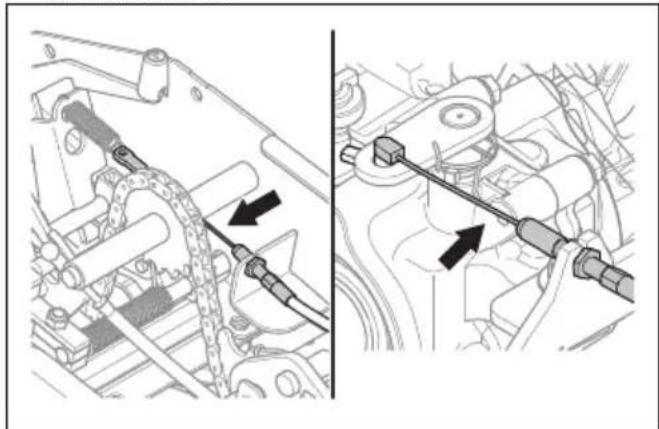

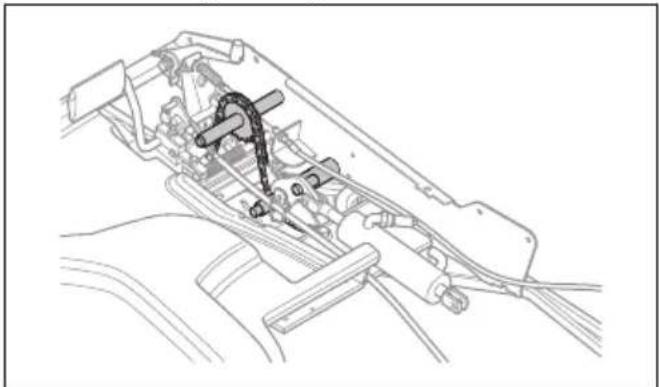

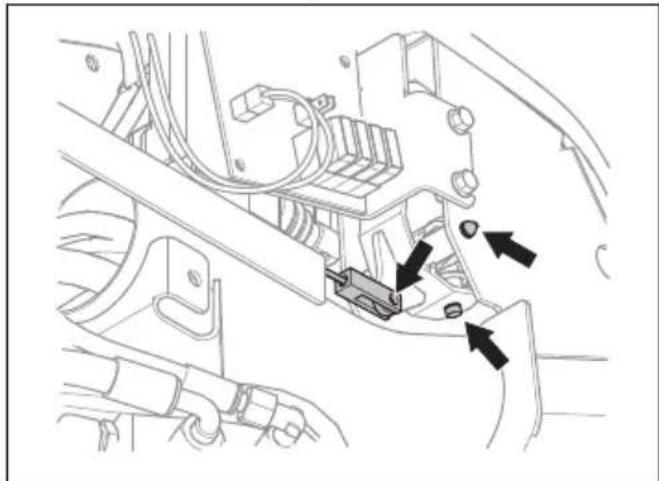

Namažite ožičenje parkirne zavore				X
Namažite žico plina (le P 524)				X
Namažite dušilno loputo (le P 524)				X

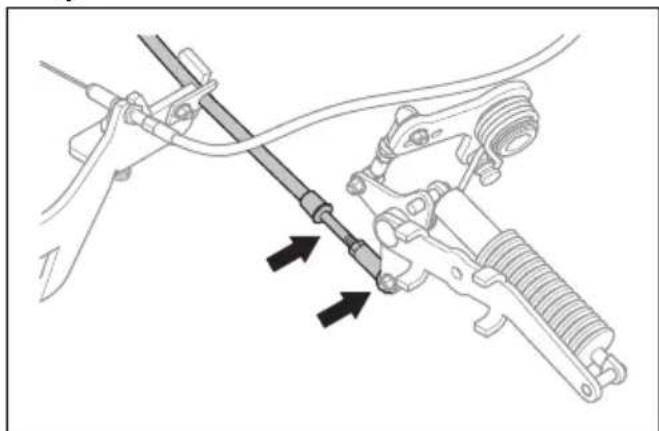

Namažite kabel za hidrostaticen menjalnik				X
Zamenjajte pogonski jermen za kosišče X
Zamenjajte klinasti jermen na kosišču X
Preglejte dušilnik in deflektor toplote O O
Preverite, ali je vžigalna svečka poškodovana, in za-gotovite, da je razmak med elektrodama ustrezen					X
Zamenjava vžigalne svečke X
Preglejte in prilagodite žico plina (le P 524) O
Preglejte in prilagodite dušilno loputo (le P 524) O
Očistite hladilna rebra na motorju in menjalniku O O
Očistite motor in menjalnik O O
Preglejte/nastavite hitrost sprednjih in zadnjih koles O
Preglejte cev goriva Po potrebi jo zamenjajte O
Zamenjajte olje menjalnika O O

Čiščenje izdelka

POZOR: Ne uporabljajte visokotlačnega čistilnika ali parnega čistilnika. Voda lahko prodre v ležaje in električne priključke ter povzroči korozijo, ki poškoduje izdelek.

Izdelek po uporabi nemudoma očistite.

• Vročih površin, kot so motor, dušilnik in izpušni sistem, ne izpirajte. Počakajte, da se površine ohladijo, nato odstranite travo ali umazanijo.
• Pred čiščenjem z vodo najprej skrtačite. Z menjalnika, rež za dovod zraka za menjalnik in motor ter okoli teh delov odstranite odrezke trave in umazanijo.
• Izdelek očistite s tekočo vodo iz cevi. Ne uporabljajte vode pod visokim tlakom.
• Vode ne usmerjajte proti električnim delom ali ležajem. Detergent občasno povzroči večjo škodo.
• Kosišče očistite tako, da ga postavite v servisni položaj in ga sperete z vodo.
• Ko je kosišče očiščeno, ga za kratek čas zaženite, da izpihate preostanek vode.
• Preglejte vse mazalke in namažite, kjer je potrebno. Po čiščenju izdelka vedno namažite ležaje.

Čiščenje motorja in dušilnika

V motorju in dušilcu ne sme biti odrezkov trave in umazanije. Odrezki trave, namočeni v gorivo ali olje, ki ostanejo na motorju, lahko povečajo nevarnost požara in nevarnost pregrevanja motorja. Pred čiščenjem se motor mora ohladiti. Očistite ga z vodo in krtačo.

Odrežki trave okoli dušilnika se hitro posušijo, zato lahko pride do požara. Ko je dušilnik hladen, s krtačo ali z vodo odstranite odrezke trave.

Čiščenje dovoda hladnega zraka za motor

OPOZORILO: Izklopite motor. Dovod hladnega zraka za motor se obrača in lahko povzroči poškodbe prstov.

1. Vhodna zračna mrežica ne sme biti zamašena. S krtačo odstranite travo in umazanijo.

1. Preglejte zračno cev na notranji strani pokrova motorja. Zračna cev mora biti čista in se ne sme dotikati dovoda zraka.

Čiščenje hladilnika hidravličnega olja

Ventilator hladilnika hidravličnega olja ne sme biti blokiran in območje okoli hladilnika hidravličnega olja mora biti čisto. S krtačo odstranite travo in umazanijo.

Odstranitev pokrova motorja

1. Sedež premaknite do konca naprej. Glejte Nastavitev sedeža na strani 168.
2. Sedež nagnite naprej.
3. Odstranite razcepke in vilične sornike s ščetine za sedežem.
4. Povlecite sponke na pokrovu motorja nazaj. Sponke so na notranji strani okvirja motorja.

Odstranitev sprednjega pokrova

1. Z orodjem, pritrjenim na kontaktni ključ, sprostite sponko na sprednjem pokrovu.

1. Odstranite sprednji pokrov. Z dvema kavljema je nameščen na okvir opreme.

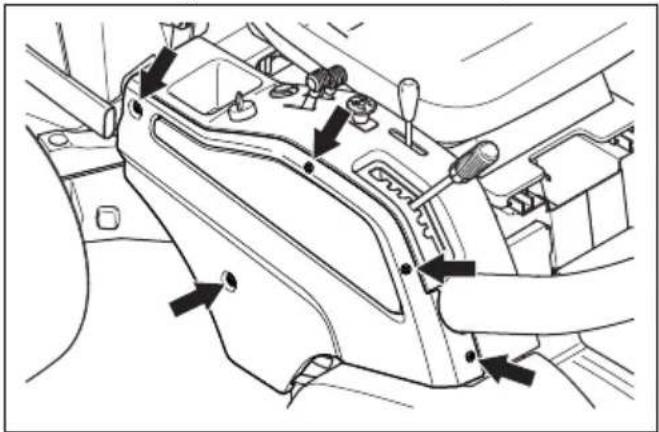

Odstranitev stranskega pokrova

- Odstranite 5 vijakov in odstranite stranski pokrov.

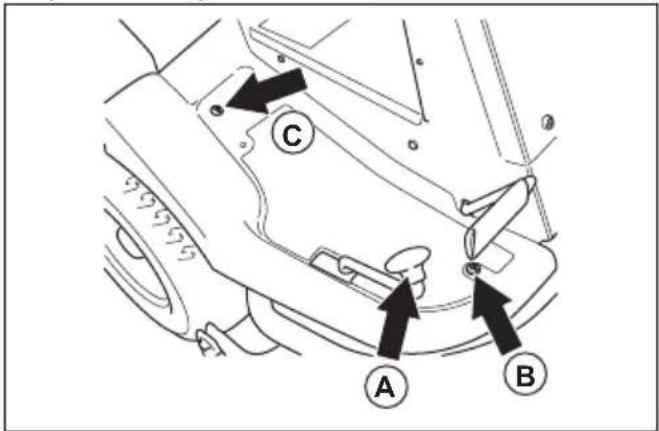

Odstranitev desne oporne plošče za nogo

1. Zavrtite gumbni vijak na stopalki za vzvratno vožnjo (A).
2. Odstranite 2 vijaka (B in C) in odstranite oporno ploščo za nogo.

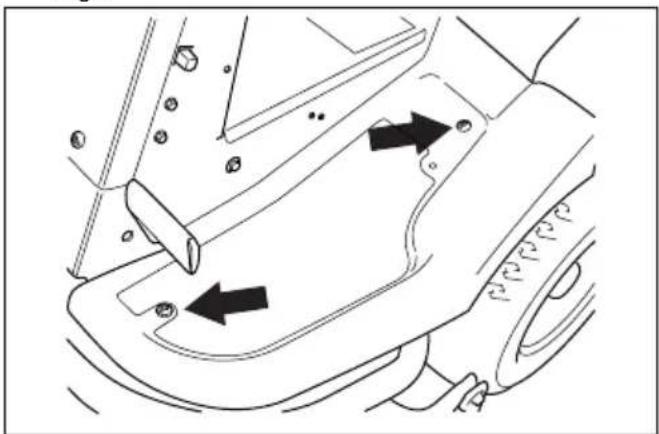

Odstranitev leve oporne plošče za nogo

- Odstranite 2 vijaka in odstranite oporno ploščo za nogo.

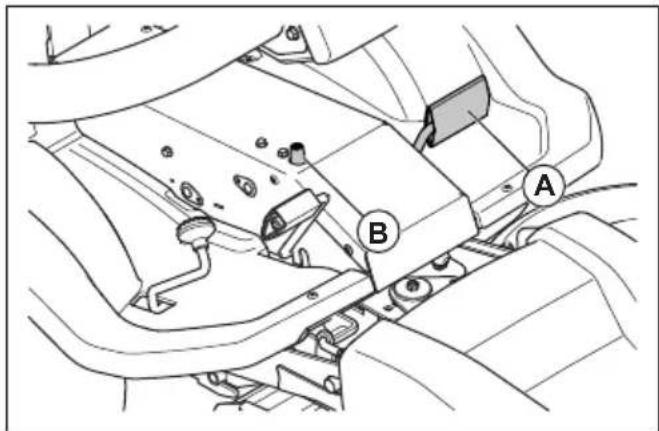

Zamenjava pokvarjene žarnice

1. Odvijte vijaka, enega na vsaki strani, in odstranite pokrov.

1. Dvignite zunanji rob (C) žarnice in jo odstranite.
2. Zamenjajte pokvarjeno žarnico. Uporabite enako vrsto žarnice, kot je navedeno v Tehnični podatki na strani 196.
3. Kabla priklopite na novo luč.
4. Kabla vklopite pri povezavi (A).

Opomba: Med pregledom parkirne zavore izdelka ne parkirajte na travnatem pobočju.

1. Pritisnite stopalko parkirne zavore (A).

2. Pritisnite in pridržite zaklepni gumb (B) ter ob pritisnjenem gumbu sprostite stopalko parkirne zavore.

Čiščenje in zamenjava zračnega filtra

POZOR: Če zračni filter ni nameščen, motorja ne zaganjajte.

1. Odstranite pokrov motorja.

2. Odvijte gumbna vijaka, s katerima je pritrjen pokrov zračnega filtra.

1. Odstranit pokrov zračnega filtra.

2. Iz ohišja filtra odstranite vložek zračnega filtra.

1. Z vložkom zračnega filtra previdno udarite ob trdno površino in spihajte s stisnjenim zrakom na notranji površini. Če se zračni filter ne očisti ali je poškodovan, ga zamenjajte.

2. Odstranite notranji zračni filter za vložkom zračnega filtra.

1. Notranji zračni filter udarite ob trdno površino in ga tako očistite. Če se zračni filter ne očisti ali je poškodovan, ga zamenjajte.

POZOR: Notranjega zračnega filtra ne čistite s stisnjenim zrakom.

1. Notranji zračni filter in vložek zračnega filtra pomaknite nazaj v prvotna položaja v ohišju filtra. Prepričajte se, da je vložek zračnega filtra pravilno nameščen na vrhu dovoda zraka.

2. Pritrdite pokrov zračnega filtra in poskrbite, da je zbiralnik delcev obrnjen navzdol.

1. Odprite pokrov motorja.
2. Odstranite čeveljček vžigalnega kabla in očistite okolico vžigalne svečke.
3. Svečko odstranite z 34 " (19 mm) nasadnim ključem za svečke.
4. Preglejte svečko. Če sta elektrodi ožgani ali je izolacija napokana ali poškodovana, jo zamenjajte. Če svečka ni poškodovana, jo zamenjajte s kovinsko krtačo.
5. Izmerite razmak elektrod in tako preverite, ali je pravilen. Glejte Tehnični podatki na strani 196.

1. Zvijte stransko elektrodo, da prilagodite ustrezen razmak med elektrodama.
2. Svečko znova vstavite in jo z roko privijte, dokler se ne dotika ležišča.
3. Svečko nato s ključem za svečke zategnite, dokler podložka ni povsem stisnjena.
4. Rabljeno svečko zategnite za dodatnega 18 , novo pa za dodatnega 14 obrata.

POZOR: Neustrezno zategnjene svečke lahko povzročijo poškodbe motorja.

1. Zamenjajte čeveljček za vžigalni kabel.

POZOR: Če sta svečka ali vžigalni kabel odstranjena, ne zaganjajte motorja.

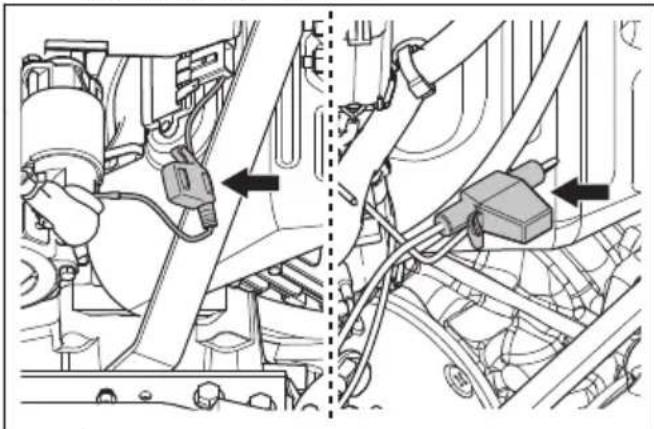

Zamenjava varovalke

Poškodovano varovalko prepoznate po ožganem konektorju.

1. Za dostop do poškodovanje varovalke odstranite pokrov.

a) Če želite zamenjati glavno varovalko, odstranite pokrov motorja. Glavna varovalka je v nosilcu pod baterijo. Desna slika prikazuje P 524. Leva slika prikazuje P 524EFI.

b) Če želite zamenjati izhodno napajalno varovalko, odstranite stranski pokrov. Izhodna napajalna varovalka je pod kontrolno ploščo.

Opomba: Če glavna varovalka znova pregori hitro po zamenjavi, je v tokokrogu kratek stik. Pred ponovno uporabo izdelka popravite kratek stik. Za pomoč prosite pooblaščeno servisno delavnico.

Polnjenje baterije

• Če je napolnjenost baterije prenizka, jo napolnite.
• Uporabite polnilnik za baterijo.

POZOR: Ne uporabljajte hitrih polnilnikov/naprav za pomoč pri zagonu. To povzroči poškodbe električnega tokokroga izdelka.

- Pred zagonom motorja obvezno odklopite polnilnik.

Zagon motorja v sili

Če baterija ne zmore zagnati motorja, lahko motor zaženete s kabli za pomoč pri zagonu. Izdelek ima 12 V sistem z negativno ozemljitvijo. Tudi izdelek, ki ga želite uporabiti za pomoč pri zagonu, mora biti opremljen z 12 V sistemom z negativno ozemljitvijo.

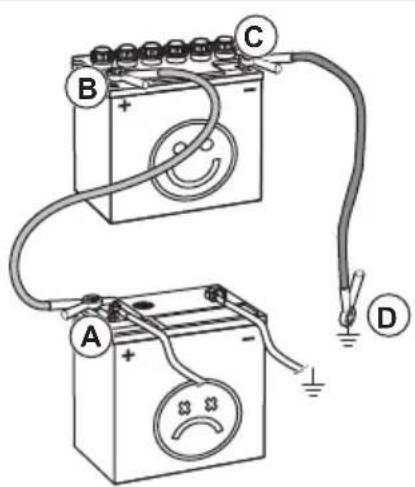

Priklop kablov za pomoč pri zagonu

OPOZORILO: Nevarnost eksplozije zaradi eksplozivnih plinov, ki uhajajo iz baterije. Negativnega pola popolnoma napolnjenega akumulatorja ne priklopite na (ali v bližino) negativnega pola izpraznjenega akumulatorja.

POZOR: Baterije izdelka ne uporabljajte za zagon drugih vozil.

1. Odstranite pokrov motorja.
2. Odstranite baterijo iz ohišja baterije.
3. En konec rdečega kabla priklopite na POZITIVNI pol (+) šibkega akumulatorja (A).

OPOZORILO: S konci rdečega kabla se ne dotaknite ohišja, s čimer lahko sprožite kratek stik.

1. En konec črnega kabla priklopite na NEGATIVNI pol (-) polnega akumulatorja (C).
2. Drugi konec črnega kabla priklopite na OZEMLJITEV OHIŠJA (D), stran od posode za gorivo in baterije.
3. Namestite pokrove.

Odstranitev kablov za pomoč pri zagonu

Opomba: Kable za pomoč pri zagonu odstranite v obratnem zaporedju od priklopa.

1. ČRNI kabel odklopite z ohišja.
2. ČRNI kabel odklopite s popolnoma napolnjene baterije.
3. RDEČI kabel odklopite z 2 baterij.

Tlak v pnevmatikah

Priporočljiv tlak pnevmatik je 100 kPa (1,0 bara/14,5 PSI) na vseh štirih pnevmatikah.

Zamenjava pogonskega jermena za kosišče

1. Spustite kosišče.
2. Odstranite sprednji pokrov.

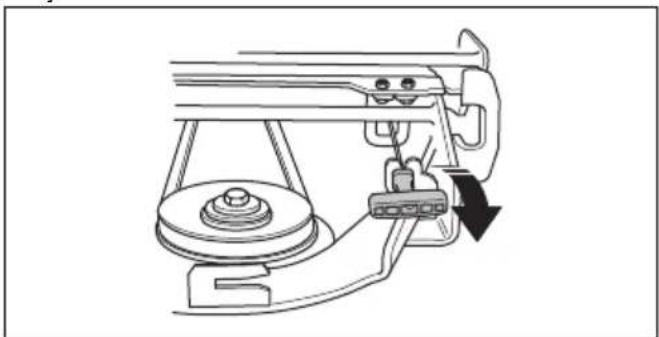

3. Ročaj vzmeti na levi strani povlecite iz držala vzmeti, da sprostite napetost na napenjalniku pogonskega jermena.

1. Odstranite levi pokrov na kosišču.
2. Izvlecite vzmetno varovalo z dvižne verige.

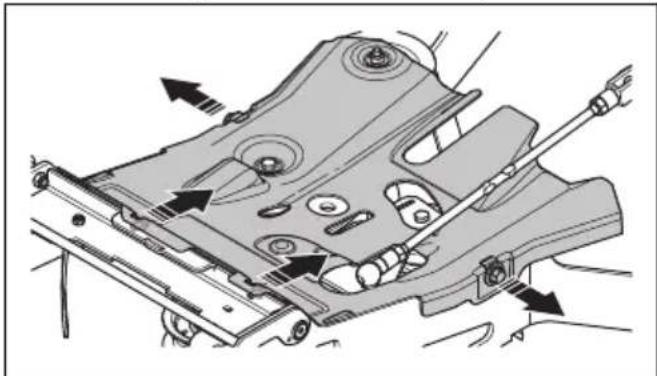

1. Odstranite 4 vijake in odstranite ščitnik jermena.

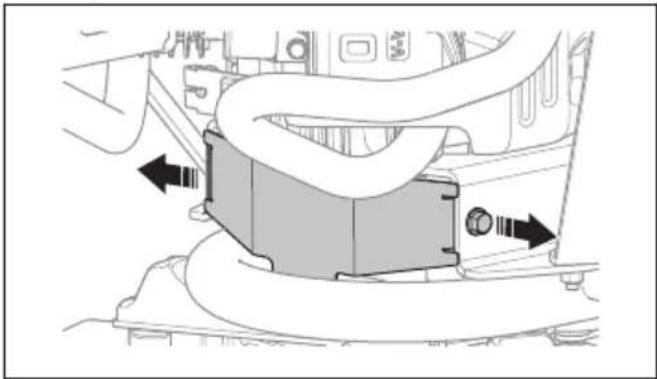

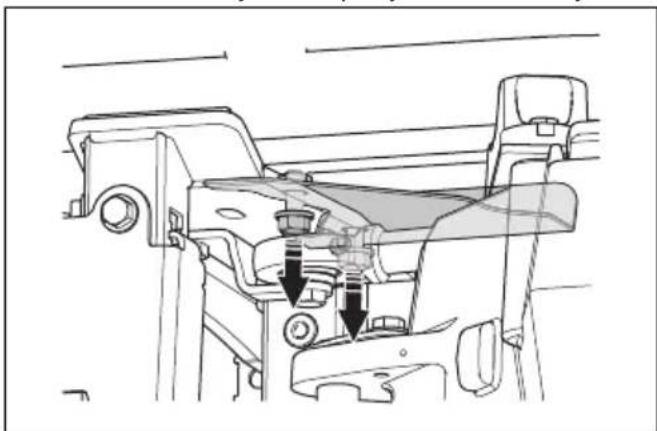

1. Odstranite ščitnik jermena pod jermenico motorja.

1. Odstranite ščitnik jermena pred zadnjim delom menjalnika.

1. Izvlecite sprednji del jermena skozi odprtino na desni strani zgloba izdelka.

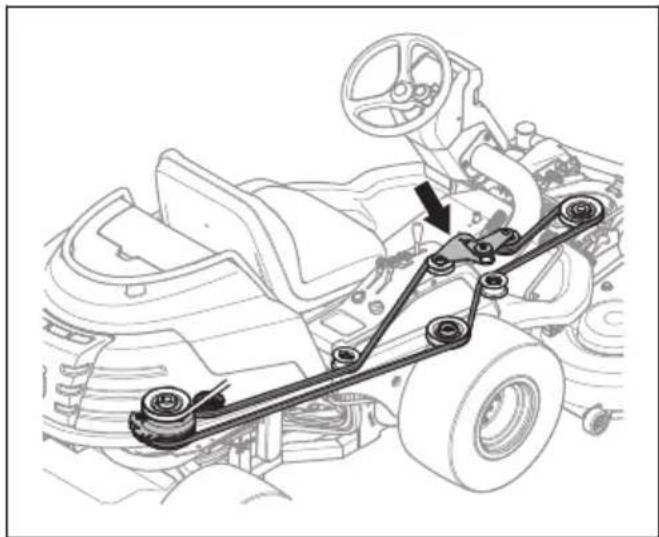

Prepričajte se, da je pogonski jermen za kosišče nameščen tako, kot kaže slika. Prepričajte se, da je pravilno nameščen na nastavitveno jermenico, ki jo prikazuje puščica na sliki.

Nastavljanje kosišča v servisni položaj

1. Glejte korake 1–8 v poglavju Odstranjevanje kosišča na strani 167.

2. Z obema rokama držite sprednji rob kosišča in ga povlecite naprej, da se zaskoči.

1. Dvignite kosišče v navpični položaj, da zaslišite klik. Kosišče se samodejno zaklene v navpičnem položaju.

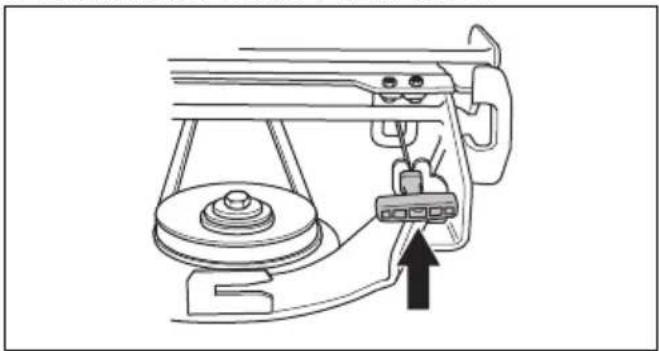

Nastavitev kosišča v položaj za košnjo

1. Z levo roko pridržite sprednji rob kosišča.

2. Z desno roko sprostite zaklep.

1. Spustite kosišče in ga potisnite navznoter do konca.
2. Namestite pogonski jermen okoli pogonskih koles kosišča.
3. Namestite žično potego za nastavitev višine.
4. Vzmetno ročico vstavite v držalo vzmeti.

1. Namestite sprednji pokrov.

Preverjanje in nastavitev pritiska kosišča ob tla

Pravilen pritisk ob tla zagotavlja primerno premikanje kosišča vzdolž tal brez premočnega pritiskanja ob tla.

1. Preverite zračni pritisk v pnevmatikah. Glejte poglavje Tlak v pnevmatikah na strani 181.
2. Izdelek parkirajte na ravno površino.
3. Kosišče spustite v položaj za košnjo.

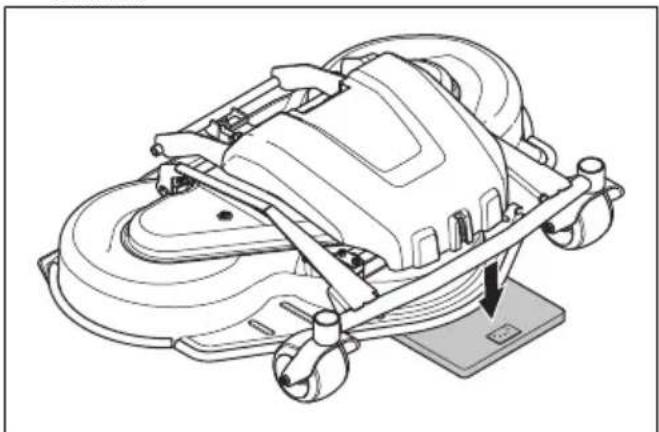

4. Pod sprednji rob kosišča postavite kopalniško tehtnico.

Preverjanje vzporednosti kosišča

1. Preverite zračni pritisk v pnevmatikah. Glejte poglavje Tlak v pnevmatikah na strani 181.
2. Izdelek parkirajte na ravno površino.
3. Kosišče spustite v položaj za košnjo.
4. Ročico za nastavitev višine košnje premaknite v srednji položaj.
5. Izmerite razdaljo med tlemi ter sprednjim in zadnjim robom kosišča. Zadnji rob mora biti 4–6 mm (1/5 palca) višji od sprednjega roba.

Nastavitev vzporednosti kosišča

1. Odstranite sprednji pokrov.

2. Sprostite matice na palici vijaka.

1. Po končani nastavitvi privijte vijake na palici vijaka.

2. Preverite vzporednost. Glejte Preverjanje vzporednosti kosišča na strani 183.

3. Namestite sprednji pokrov.

Zamenjava klinastega jermena na kosišču

OPOZORILO: Nevarnost zmečkanin. Uporabljajte zaščitne rokavice.

1. Odstranite kosišče. Glejte poglavje Odstranjevanje kosišča na strani 167.

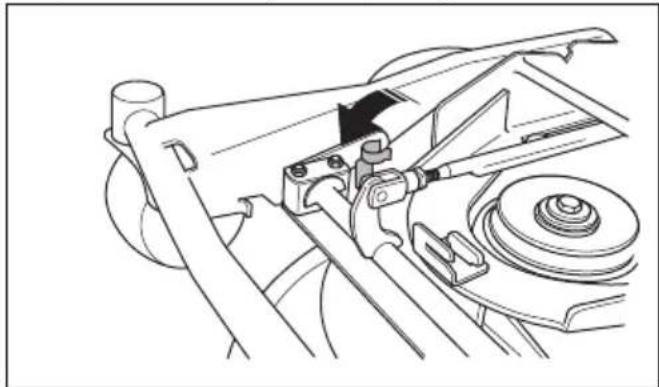

2. Sprostite varovalo vijaka na palici vijaka.

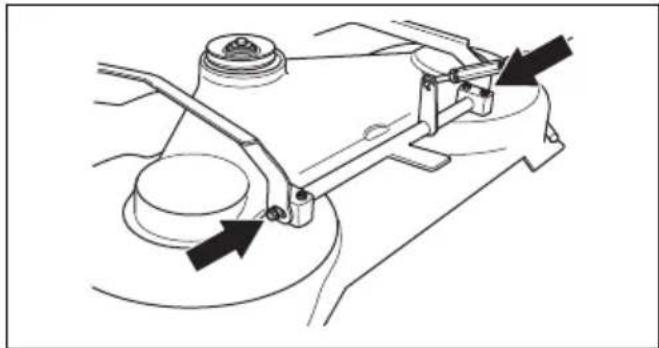

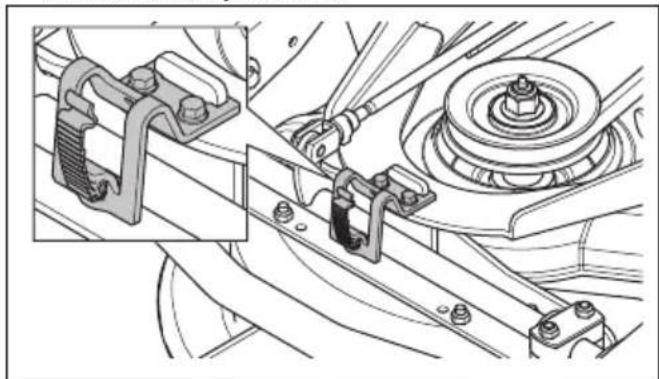

1. Odstranite vijaka, s katerima je pritrjena zaklepna zavora na okvirju kosišča.

1. Odstranite zaklepno zavoro in odstranite okvir kosišča.

2. Odstranite vijaka na okvirju kosišča.

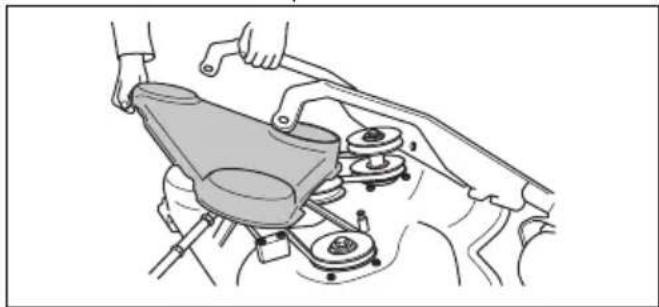

1. Odstranite vijake na pokrovu kosišča. Dvignite okvir kosišča in odstranite pokrov kosišča.

Odstranitev in namestitev vložka BioClip

1. Kosišče nastavite v servisni položaj.
2. Odstranite 3 vijake, s katerimi je pritrjen vložek BioClip, in ga odstranite.

1. Namestite 3 vijake M8x15 mm v odprtine za vijake vložka BioClip in tako preprečite poškodbe navojev.
2. Kosišče znova nastavite v položaj za košnjo.
3. Vložek BioClip znova namestite v obratnem zaporedju.

Pregledovanje rezil

POZOR: Poškodovana ali neustrezno uravnotežena rezila lahko povzročijo poškodbe izdelka. Zamenjajte poškodovana rezila. Za pomoč pri brušenju in uravnoteženju rezil prosite pooblaščeno servisno delavnico.

1. Kosišče nastavite v servisni položaj.
2. Oglejte si rezila, da preverite, ali so poškodovana in ali jih je treba nabrusiti.

1. Odvijte vijak rezila in ga odstranite skupaj s podložko in rezilom.
2. Novo rezilo z nagnjenimi konci montirajte v smeri kosišča.

OPOZORILO: Zaradi neustrezne vrste rezila lahko kosišče povzroči izmet predmetov in povzroči resne poškodbe. Uporabljajte le rezila, navedena v Tehnični podatki na strani 196.

1. Namestite rezilo, podložko in vijak. Vijak zategnite z zateznim momentom 80–85 Nm.

Preverjanje nivoja motornega olja

1. Izdelek parkirajte na ravna tla in izklopite motor.
2. Odstranite pokrov motorja.
3. Sprostite merilno palico in jo izvlecite.

1. Olje počasi dolijte skozi odprtino za merilno palico. Uporabite olje z viskoznostjo, ki ustreza obsegom temperatur, kot je prikazano na sliki.

-20°C -10°C 20°C10°C 30°C 40°C0°C SAE40 SAE30 SAE20W-50 SAE10W-40 SAE10W-30 SAE5W-20 -4°F -14°F 68°F50°F 86°F 104°F32°F

1. Odstranite merilno palico.
2. Odstranite vijak za izpust olja iz motorja.
3. Olje naj steče v posodo.
4. Namestite vijak za izpust olja in ga privijte do konca.
5. Oljni filter zavrtite v nasprotni smeri urinega kazalca, da ga odstranite.

Opomba: Motorno olje zavrzite v skladu z navodili; glejte Odstranitev na strani 195.

Preverjanje nivoja olja menjalnika

1. S šipko za olje preverite nivo olja v menjalniku.

1. Če je nivo olja prenizek, natočite vrsto olja, navedeno v poglavju Tehnični podatki na strani 196.

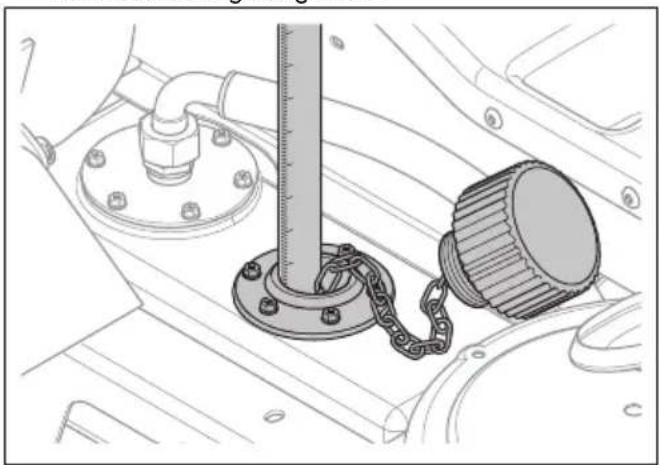

Preverjanje nivoja olja v hidravličnem sistemu

1. Sedež nagnite naprej.
2. Počistite področje okoli pokrovčka posode za olje s suho krpo.
3. Odstranite pokrovček posode za olje in preverite nivo hidravličnega olja. Ustrezen nivo je med 40 in 60 mm od vrha grobega filtra.

1. Če je nivo olja prenizek, natočite vrsto olja, navedeno v poglavju Tehnični podatki na strani 196.

QUICK MAINTENANCE GUIDE FOR P 524 400 h 200 h 100 h 40 h 10 h 400 h 200 h 100 h 40 h 10 h 400 h 577 22 19-01 40 h 100 h 400 h SAE 10W 50 API SM = 8L FUEL_CAPACITY = 22L TIRE PRESSURE = Front & Rear 1.0bar 1.3L 2.1L MOTOR OIL SAE 10W 40 API CD 0.9L Front & Rear TRANSMISSION OIL 10W 50 API SM FIRST OIL CHANGE AFTER 25h

Simboli na hitrem vodiču za vzdrževanje

Zamenjajte filter

Zamenjajte olje

Poglejte ali preverite nivo olja

Mazalno mesto namažite z mastjo

Namažite z motornim oljem

Preverite stanje in napetost pogonskega jermena

Zamenjajte pogonski jermen

Pregled namazanosti

• Odstranite ključ za vžig in tako preprečite nenamerno premikanje med mazanjem.
• Pri mazanju s posodico za olje uporabljajte motorno olje.

• Pri mazanju z mastjo uporabite mast za ohišje ali za kroglične ležaje, ki preprečuje korozijo. Po končanem mazanju odstranite odvečno mast.

• Če izdelek uporabljate vsakodnevno, mazanje izvedite dvakrat na teden.

• Maziva ne polijte po pogonskem jermenu ali utorih jermenic. Če se polije, počistite z alkoholom. Če trenje med pogonskim jermenom in jermenico po čiščenju z alkoholom ni ustrezno, zamenjajte pogonski jermen.

POZOR: Za čiščenje pogonskih jermenov ne uporabljajte bencina ali drugih izdelkov, ki vsebujejo petrolej.

Mazanje žičnih poteg

- Namažite oba konca žične potege in krmilnike premikajte v končne položaje.

• Po mazanju na žične potege pritrdite gumijaste pokrove.
• Žične potege z zaščito je treba redno mazati, da se preprečijo okvare.

a) Žično potego odstranite in obesite navpično.

Opomba: Majhno plastično vrečko lahko napolnite z oljem in jo z lepilnim trakom zatesnite ob žično potego. Žična potega naj navpično visi iz vrečke do naslednjega dne.

Mazanje kosišča

1. Odstranite sprednji pokrov.
2. Spoje in ležaje namažite z motornim oljem.

1. Odstranite 4 vijake in odstranite ploščo okvirja.

1. Z motornim oljem namažite žične potege stopalk za vožnjo naprej in nazaj.

Mazanje ožičenja parkirne zavore

1. Odstranite 4 vijake in odstranite ploščo okvirja.
2. Odstranite pokrov na levi strani.
3. Odstranite gumijasto zaščito na žični potegi parkirne zavore.
4. Z motornim oljem namažite konce žične potege parkirne zavore.

1. Odstranite vijake in odstranite ploščo okvirja.

2. Z motornim oljem ali pršilom za mazanje verig namažite verigo v okvirju.

1. Odstranite pokrov na desni strani.

2. Proste konce žičnih poteg, tudi tiste v bližini motorja, namažite z motornim oljem.

1. Krmilnik za plin, ročico čoka in krmilne ročice kosišča premaknite v končne položaje in žične potege ponovno namažite.

2. Spoje, zapahe in ležaje krmilnih ročic kosišča namažite z motornim oljem.

Mazanje žične potege hidrostaticnega menjalnika

1. Spoje in ležaje žične potege hidrostaticnega menjalnika namažite z motornim oljem.

2. Odstranite gumijasto manšeto in žično potego hidrostaticnega menjalnika namažite z motornim oljem.

1. Stopalko za vožnjo petkrat potisnite naprej in ponovno namažite žično potego hidrostaticnega menjalnika.

2. Namestite gumijasto manšeto.

Mazanje krmilnega valja

Krmilni valj ima dve mazalni mesti, po eno na vsakem koncu.

Če rešitve težave ne najdete v teh navodilih, se obrnite na pooblaščeno servisno delavnico Husqvarna.

Težava Vzrok
Zaganjalnik motorja ne obrne motorja	Parkirna zavora ni aktivirana. Glejte poglavje Za aktivacijo in sprostitev parkirne zavore na strani 172
	Dvižna ročica za kosišče je v položaju za košnjo. Glejte poglavje Dvigovanje kosišča na strani 169
	Glavna varovalka je pregorela. Glejte poglavje Zamenjava varovalke na strani 180.
	Kontaktna ključavnica je poškodovana.
	Povezava med kabli in baterijo je slaba. Glejte poglavje Varna uporaba baterije na strani 165.
	Baterija je prešibka. Glejte poglavje Polnjenje baterije na strani 180.
	Zaganjalnik motorja je poškodovan.
Motor se ne zažene, ko zaganjalnik motorja obrne motor	V posodi za gorivo ni goriva. Glejte poglavje Dolivanje goriva na strani 168.
	Svečka je poškodovana.
	Vžigalni kabel je poškodovan.
	V uplinjalniku ali vodu za gorivo je umazanija (P 524).
	V vodu za gorivo je umazanija (P 524EFI).
Motor ne deluje enakomerno Svečka je	poškodovana.
	Uplinjalnik ni nastavljen pravilno (P 524).
	Zračni filter je zamašen. Glejte poglavje Čiščenje in zamenjava zračnega filtra na strani 178.
	Ventil posode za gorivo je blokiran.
	V uplinjalniku ali vodu za gorivo je umazanija (P 524).
	V vodu za gorivo je umazanija (P 524EFI).
	Dušilna loputa je nepravilno nastavljena (P 524).
Motor je očitno brez moči Zračni filter je	zamašen. Glejte poglavje Čiščenje in zamenjava zračnega filtra na strani 178.
	Svečka je poškodovana.
	V uplinjalniku ali vodu za gorivo je umazanija (P 524).
	V vodu za gorivo je umazanija (P 524EFI).
	Žica za plin je nepravilno nastavljena.
V menjalniku ni dovolj moči Dovod hladnega zraka za menjalnik ali hladilna rebrca so blokirani.
Baterija se ne polni Baterija je poškodovana.	Glejte poglavje Varna uporaba baterije na strani 165.
Na izdelku je čutiti tresenje Rezila niso	trdno pritrjena. Glejte poglavje Pregledovanje rezil na strani 185.
	Eno ali več rezil je neuravnoteženih. Glejte poglavje Pregledovanje rezil na strani 185.
	Motor ni trdno pritrjen.
Rezultati košnje niso zadovoljivi Rezila	so otopela. Glejte poglavje Zamenjava rezil na strani 185
	Trava je dolga ali mokra. Glejte poglavje Zagotavljanje dobrih rezultatov košnje na strani 173
	Kosišče je nagnjeno.
	Kosišče je zamašeno s travo. Glejte poglavje Čiščenje izdelka na strani 175.
	Tlaka v pnevmatikah na desni in levi strani se razlikujeta. Glejte poglavje Tlak v pnevmatikah na strani 181.
	Izdelek deluje pri preveliki hitrosti. Glejte poglavje Zagotavljanje dobrih rezultatov košnje na strani 173.
	Število vrtljajev motorja je premajhno. Glejte poglavje Zagotavljanje dobrih rezultatov košnje na strani 173.
	Pogonski jermen zdrsne.

Težave, povezane z opozorilnimi lučkami na P 524EFI

Težava Znak Vzrok
Hitrost motorja je zmanjšanja na niz-ko hitrost prostega teka in prižgana je lučka za okvaro motorja	Motor je pregret. Na notranjih površinah	ohišja motorja je umazanija.
		Senzor temperature ali tokokrog je okvarjen.
	Napetost baterije ni pravilna. Baterija je prešibka ali okvarjena.
			Glejte poglavje Polnjenje baterije na strani 180.
			Napajalnik ali polnilni sistem je okvar- jen.
	Vhodni senzor za ročni vlek plina ne deluje pravilno.	Električna napeljava ni pravilna ali je senzor okvarjen.
	Notranja elektronska krmilna enota/ ohišje dušilne lopute ne deluje pravil- no.	Dušilni ventil plina je okvarjen.
		Položaj senzorja za plin je okvarjen.
	Motor zaznava preveliko število vrtljajev.	Hitrost motorja je višja od maksimal- ne.
Hitrost motorja je zmanjšanja na niz-ko hitrost prostega teka in prižgana je lučka za nizek pritisk olja	Pritisk olja je prenizek. Nivo olja je nizko.	Glejte Preverjanje nivoja motornega olja na strani 185
		Stikalo olja ali tokokrog je okvarjen.
		Sistem za mazanje je okvarjen.

Transport skladiščenje in odstranitev

Prevoz

• Izdelek je težek in lahko povzroči zmečkanine. Bodite previdni, ko ga natovarjate ali raztovarjate z vozila ali prikolice.
• Za prevoz izdelka uporabite odobreno prikolico.
• Pred prevozom izdelka s prikolico ali po cesti se seznanite z lokalnimi prometnimi predpisi.

Varno pritrjevanje izdelka na prikolico za prevoz

OPOZORILO: Aktivacija parkirne zavore ni zadosten ukrep za zaščito izdelka med prevozom. Izdelek trdno pričvrstite na prikolico.

Oprema: 2 odobrena zatezna pasova in 4 kolesni bloki v obliki zagozd.

1. Uporabite parkirno zavoro.
2. Zatezne pasove pritrdite okoli ohišja ali zadnjega dela.
3. Zategnite zatezne pasove v smeri zadnjega in sprednjega dela prikolice, da pritrdite izdelek.
4. Kolesne bloke postavite pred in za zadnjimi kolesi.

Vleka izdelka

Izdelek ima hidrostatični menjalnik. Poškodbe menjalnika preprečite tako, da izdelek vlečete le na kratkih razdaljah in pri majhni hitrosti.

Pri vleki deaktivirajte menjalnik. Glejte Sprostitev in aktivacija hidravličnega tlaka na strani 168.

Skladiščenje

Ob koncu sezone ali pred skladiščenjem, ki je lahko daljše od 30 dni, izdelek pripravite na shranjevanje. Če gorivo v posodi za gorivo stoji 30 dni ali več, lahko lepljivi delci povzročijo blokado uplinjalnika. To ima lahko negativne posledice za delovanje motorja.

Dodajte stabilizator, da preprečite nastanek lepljivih delcev med skladiščenjem. Če uporabljate alkilatni bencin, ne potrebujete stabilizatorja. Če uporabljate standardni bencin, ne začnite uporabljati alkilatnega. To lahko povzroči strjevanje občutljivih gumijastih delov. Gorivu v posodi za gorivo ali posodi za shranjevanje dodajte stabilizator. Vedno uporabite mešalno razmerje, ki ga navede proizvajalec. Motor naj deluje vsaj 10 minut, ko dodate stabilizator, dokler ta ne steče v uplinjalnik.

OPOZORILO: Izdelka s polno posodo z gorivom ne hranite v zaprtih prostorih ali prostorih s slabim pretokom zraka. Nevarnost požara, će pridejo hlapi goriva v bližino odprtega plamena, isker, ali

indikatorskih lučk pri, na primer, grelnikih vode, zalogovnikih vroče vode in sušilnikih perila.

OPOZORILO: Z izdelka odstranite travo, liste in druge vnetljive materiale, da zmanjšate nevarnost požara. Pred skladiščenjem se motor mora ohladiti.

• Očistite izdelek, glejte Čiščenje izdelka na strani 175. Popravite poškodovano barvo, da preprečite korozijo.
• Preglejte, ali je kakšen del izdelka obrabljen ali poškodovan, ter zategnite zrahljane vijake in matice.
• Odstranite baterijo. Očistite, napolnite in jo skladiščite na hladnem.
• Zamenjajte motorno olje in zavrzite odpadno olje.
• Izpraznite posodo za gorivo. Zaženite motor in ga pustite delovati, dokler v uplinjalniku ne zmanjka goriva.

Opomba: V primeru uporabe stabilizatorja, ne izpraznite posode za gorivo in uplinjalnika.

• Odstranite čepe in v vsak valj nalijte približno eno čajno žličko motornega olja. Ročno obračajte gred motorja, da se olje porazdeli, nato pa znova namestite čepe.
• Namažite vse mazalke, zglobe in preme.
• Izdelek hranite na čistem in suhem mestu ter ga pokrijte, da ga še dodatno zaščitite.
• Prekrivalo za zaščito izdelka med skladiščenjem ali prevozom je na voljo pri vašem prodajalcu.

Odstranitev

• Kemikalije so lahko nevarne, zato jih ni dovoljeno iztočiti na tla. Uporabljene kemikalije vedno zavrzite na servisnem centru ali primernem odlagališču.
• Če je izdelek izrabljen, ga pošljite prodajalcu ali ustreznemu zbirno-reciklažnem centru.
• Olje, oljne filtre, gorivo in akumulator imajo lahko škodljive posledice za okolje. Spoštujte lokalne zahteve za recikliranje in veljavne predpise.
• Baterije ne zavrzite med gospodinjske odpadke.
• Baterijo zavrzite v pooblaščeni servisni delavnici Husqvarna ali v zbirnem centru za odpadne baterije.

Tehnični podatki

Tehnični podatki

	P 524 P 524EFI
Mere, glejte tudi Mere izdelka na strani 198
Dolžina brez kosišča, mm 2058 2058
Teža brez kosišča, s praznimi posodami, kg 427 432
Mere pnevmatik 18×8.50×8 18×8.50×8
Tlak v pnevmatikah, zadaj–spredaj, kPa/bar/PSI 100/1.0/14.5 100/1.0/14.5
Najv. naklon, stopinje ° 10 10
Motor
Znamka/Model Kawasaki/V-Twin, FX691V-	KME09023	Kawasaki/V-Twin, FX730VEFI-KME01609-C1
Nazivna moč motorja v kW ^13	13,9 15,6
Gibna prostornina valja v cm ^3	726 726
Najv. število vrtljajev motorja, vrt/min 3000 +/- 75 3000 +/- 75
Najv. hitrost naprej v km/h 13 13
Gorivo, najnižje oktansko število brez svinca	95 (največ 5 % metanola, naj-več 10 % etanola, največ 15 % MTBE)	95 (največ 5 % metanola, naj-več 10 % etanola, največ 15 % MTBE)
Prostornina posode, litri	22 22
Olje razreda API CD ali boljše	SAE 10W/40	SAE 10W/40
Količina olja s filtrom, litri 2,1	2,1
Količina olja brez filtra, litri 1,8	1,8
Zagon motorja	Električni zagon, 12 V	Električni zagon, 12 V
Menjalnik
Znamka/Model Kanzaki/KTM 23 Kanzaki/KTM 23
Olje, razred API SM, ACEA A3/B4	SAE 10W/50, sintetično olje	SAE 10W/50, sintetično olje
Prostornina olja v sprednjem menjalniku, litri	0,9	0,9
Prostornina olja v zadnjem menjalniku, litri	0,9	0,9
Hidravlični sistem
Najvišji delovni pritisk, bar/psi	120/1740	120/1740
Prostornina hidravličnega rezervoarja, litri	8	8
Prostornina hidravličnega sistema, litri	13 13
Olje razreda API SM ali boljše SAE 10W/50, sintetično olje SAE 10W/50, sintetično olje
Električni sistem
Vrsta 12 V, negativni ozemljeni 12 V, negativni ozemljeni
Baterija 12 V, 24 Ah 12 V, 24 Ah
Svečka NGK BPR4ES NGK BPR4ES
Glavna varovalka, ploščata, A 20 20
Izhodna napajalna varovalka, ploščata, A 5 5
Razmik elektrod, mm/palci 0,75/0,030 0,75/0,030
Luči LED, 2×12V 4.6–6.5W, GU5.3,	MR16	LED, 2×12V 4.6–6.5W, GU5.3, MR16
Kosišče
Vrsta Combi 103 Combi 122
	Combi 112
	Combi 122

Kosišče	Combi 103	Combi 112	Combi 122
Širina rezanja, mm	1030	1120	1220
Višina košnje, 7 položajev, mm	25–80	25–80	25–80
Širina, mm	1120	1220	1330
Teža, kg	49	56	64
Rezilo
Dolžina, mm	383	420	454
Številka izdelka	5041904-10	5041878-10	5354294-10
Emisije hrupa ^14
Raven zvočne moči, izmerjena v dB (A) 99	99	102
Raven zvočne moči, zajamčena v dB (A)	100	100	104
Nivoji hrupa ^15
Nivo zvočnega tlaka pri ušesu operaterja, dB(A)	86	85	89
Ravni vibracij ^16
Nivo vibracij pri volanu, m/s ^2	1,7	1,7	1,7
Kosišče Combi 103 Combi 112 Combi 122
Nivo vibracij pri sedežu, m/s ^2	0,7 0,7 0,7

OPOZORILO: Uporaba kosišča na način, ki ni odobren za izdelek, lahko povzroči izmet predmetov pri veliki hitrosti in resne

poškodbe. Ne uporabljajte drugih vrst kosišč razen teh, ki so navedena v navodilih za uporabo.

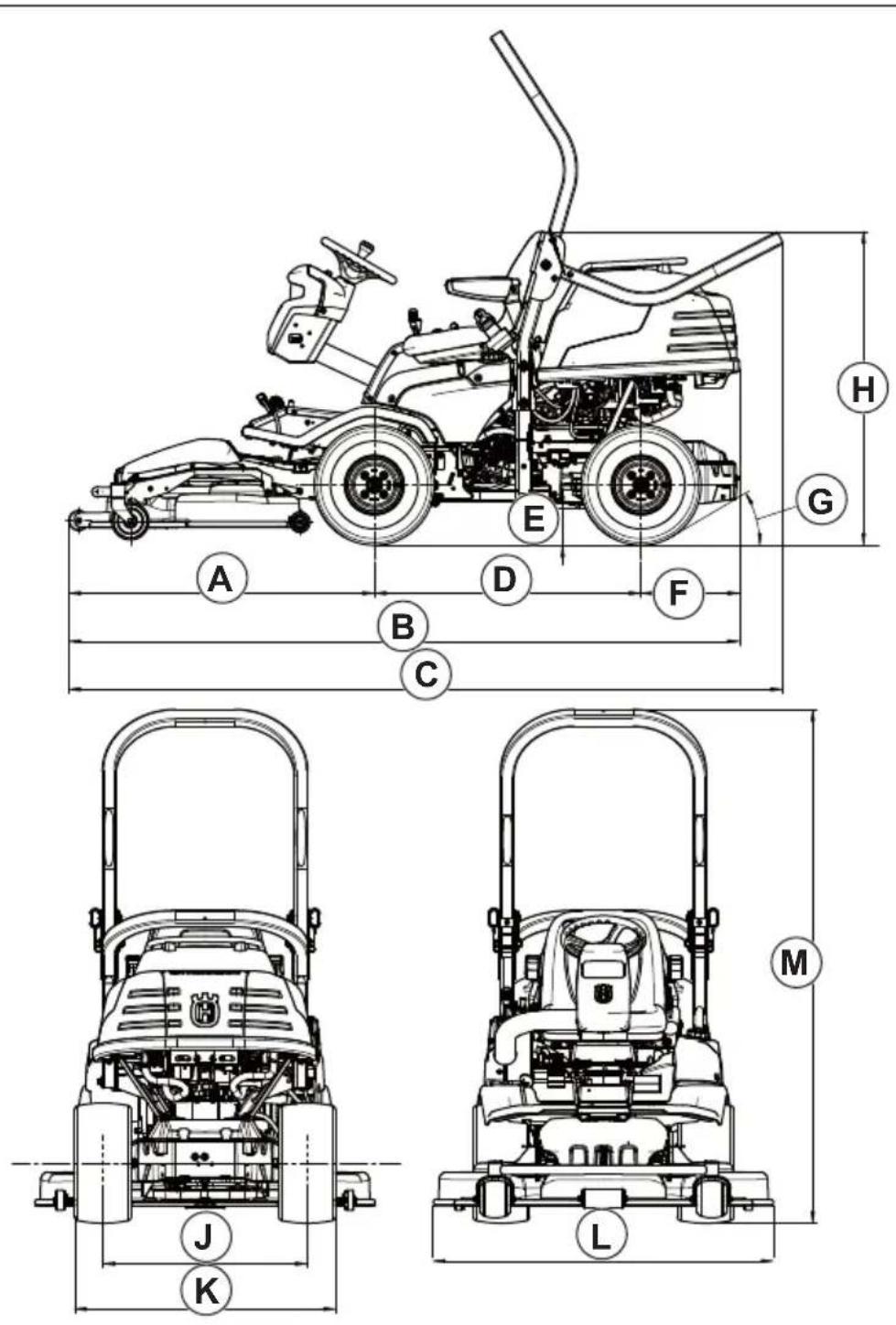

Mere izdelka

Mere, vključno s kosiščem, so izmerjene pri nameščenem kosišču Combi 122.
A	1145 mm	D	1000 mm	G	30°	K	977 mm
B	2514 mm	E	137 mm	H	1174 mm	L	1275 mm
C	2675 mm	F	370 mm	J	765 mm	M	1924 mm

Dodatna oprema

V teh navodilih za uporabo ni navodil za vzdrževanje dodatne opreme ali pribora. V zvezi s tem glejte navodila za uporabo pribora ali dodatne opreme.

Servisiranje

Pri pooblaščenem servisnem centru opravite letni pregled, da poskrbite za varno in učinkovito delovanje izdelka na vrhuncu sezone. Najprimernejši čas za servis ali pregled izdelka je zunaj sezone.

Ko pošiljate naročilo za rezervne dele, navedite podatke o letu nakupa, modelu, vrsti in serijski številki.

Vedno uporabljajte originalne rezervne dele.

Garancija

Garancija za sistem prenosa

Garancija za sistem prenosa je veljavna le, će je bila hitrost sprednjih in zadnjih koles preverjena v skladu z urnikom vzdrževanja. Nastavitev sistema prenosa naj izvede pooblaščen servisni zastopnik, da se preprečijo poškodbe sistema.

Izjava ES o skladnosti

Izjava ES o skladnosti

Husqvarna AB, SE-561 82 Huskvarna, Švedska, tel: [phone], izjavlja, da je sedežna kosilnica Husqvarna P 524 in P 524EFI od serijskih številk 2018 in naprej (leto je jasno navedeno v besedilu na tipski ploščici s serijsko številko) v skladu z zahtevami DIREKTIV SVETA:

• z dne 17. maja 2006, ki se nanaša na stroje, 2006/42/ES
• z dne 26. februarja 2014 o elektromagnetni združljivosti 2014/30/EU
• z dne 8. maja 2000 o emisijah hrupa v okolje 2000/14/ES

Za informacije v zvezi z emisijami hrupa in širino košnje glejte razdelek Tehnični podatki.

Uporabljeni so bili naslednji usklajeni standardi:

EN ISO 12100, EN ISO 5395-1, EN ISO 5395-3

Če ni drugače navedeno, zgoraj navedeni standardi veljajo kot najnovejše objavljene različice.

Priglašeni organ: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala je izdal poročila glede ocenjevanja skladnosti na podlagi VI. priloge DIREKTIVE SVETA z dne 8. maja 2000, ki se "nanaša na emisije hrupa v okolje" 2000/14/ES.

Številke certifikatov: 01/901/141, 01/901/308

Huskvarna, 2018-05-18

$$ \Delta \cdot 2 m $$

Claes Losdal, Vodja oddelka ta razvoj vrtne opreme (pooblaščeni zastopnik družbe Husqvarna AB in odgovorni za sestavo tehnične dokumentacije.)

Husqvarna®

www.husqvarna.com

Originalanweisungen
