Producttype	Geleiderail (afkortrail) voor cirkelzaag
Merk	Metabo
Model	KFS 30
Compatibel gebruik	Metabo cirkelzagen KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS, KS 85 FS
Hoekbereik	-60° tot +60°, continu instelbaar
Rustpositie	Met automatische terugveer
Splinterbescherming	Vervangbaar, referentie 6.29023000
Antislipcoating	Vervangbaar, referentie 6.29024000
Glijcoating	Vervangbaar, referentie 6.29025000
Aanslaghendel	Voor bevestiging en ontgrendeling van de zaag
Verstelbare hoekaanslag	Met schroef en hoekindicator
Vaste aanslag	Voor positionering op de rand van het werkstuk
Ophangoog	Voor opberging
Materiaal	Aluminium profiel (geschat)
Voeding	Niet van toepassing (mechanisch accessoire)
Hoofdfuncties	Precies en splintervrij zagen, afkorthoeken
Veiligheid	Veiligheidsvoorschriften opvolgen; niet gebruiken als terugveer defect is
Onderhoud	Voor elk gebruik controleren; versleten splinterbescherming en coatings vervangen
Reserveonderdelen	Splinterbescherming (6.29023000), antislipcoating (6.29024000), glijcoating (6.29025000)
Algemene informatie	Gebruiksaanwijzing beschikbaar in meerdere talen

Veelgestelde vragen - KFS 30 METABO

Hoe bevestig ik de cirkelzaag op de geleiderail KFS 30?

Plaats de zaag met de groeven (2) op de glijprofielen (1) en duw hem in de zaagrichting. De aanslaghendel (4) klapt om en vergrendelt. De zaag moet gemakkelijk over de rail glijden.

Hoe stel ik de zaaghoek in?

Draai de schroef (11) van de hoekaanslag (12) onder de rail los, stel de gewenste hoek in op de schaal (7) met behulp van de indicator (6) en draai de schroef weer vast. Het bereik is van -60° tot +60°.

Wat te doen als de rail niet terugkeert naar de rustpositie?

Controleer de terugveer (5). Als de rail niet automatisch terugkeert, gebruik het gereedschap dan niet en laat het repareren. De veer is essentieel voor de veiligheid.

Hoe vervang ik de splinterbescherming?

Verwijder de oude splinterbescherming. Plaats de nieuwe (ref. 6.29023000) in de groef; gebruik indien nodig een tang. Laat het rusten voordat u de uitstekende uiteinden afsnijdt.

Welke zaagmodellen zijn compatibel met de KFS 30?

De rail is compatibel met Metabo cirkelzagen KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS en KS 85 FS.

Hoe voer ik een afkorthoekzaagsnede uit?

Stel de gewenste hoek in op de rail (van -60° tot +60°). Volg de instructies van de zaag voor het instellen van de afkorthoek. De rail geleidt de zaag voor een nauwkeurige snede.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Lees de volledige gebruiksaanwijzing. Draag een veiligheidsbril, houd handen uit de buurt van het zaagblad, gebruik de rail alleen met stabiele werkstukken en controleer de terugkeer naar de rustpositie.

Hoe reinig ik de rail?

Reinig de glijprofielen en groeven met een doek. Verwijder voor de glijcoating lijmresten met een oplosmiddel voordat u deze vervangt.

Waar vind ik reserveonderdelen voor de KFS 30?

De reserveonderdelen zijn beschikbaar: splinterbescherming (ref. 6.29023000), antislipcoating (ref. 6.29024000), glijcoating (ref. 6.29025000).
Neem contact op met Metabo of een erkende dealer.

Wat is de functie van de hoekaanslag?

De verstelbare hoekaanslag (12) maakt het mogelijk de rail onder een precieze hoek op het werkstuk te positioneren. Deze wordt ingesteld met de schroef (11) en de hoekindicator (6) voor afkorthoeksneden.

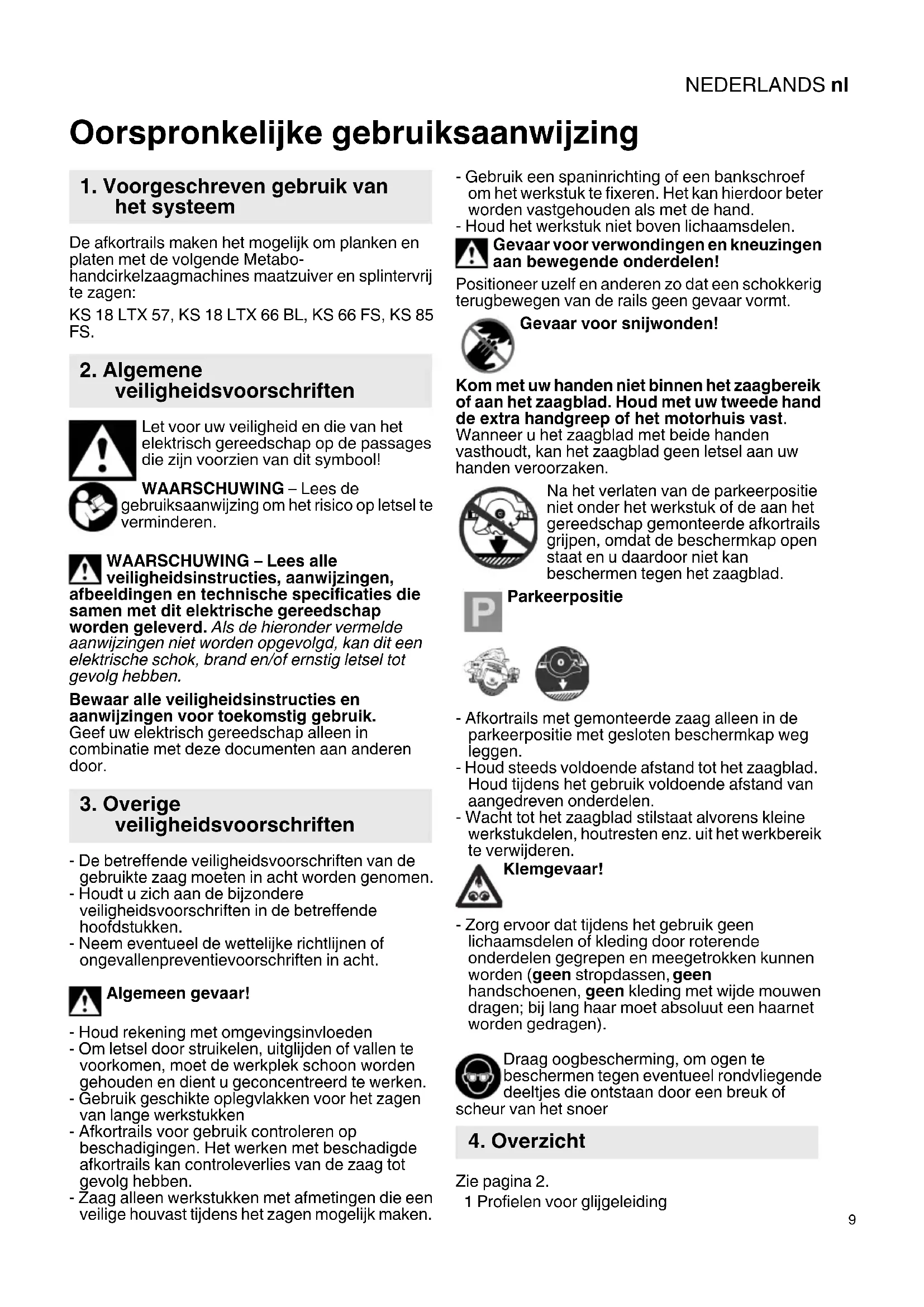

GEBRUIKSAANWIJZING KFS 30 METABO

nl Oorspronkelijke gebruiksaanwijzing 9

Oorspronkelijke gebruiksaanwijzing

1. Voorgeschreven gebruik van het systeem

De afkortrails maken het mogelijk om planken en platen met de volgende Metabo-handcirkelzaagmachines maatzuiver en splintervrij te zagen:

KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS, KS 85 FS.

2. Algemene veiligheidsvoorschriften

Let voor uw veiligheid en die van het elektrisch gereedschap op de passages die zijn voorzien van dit symbool!

WAARSCHUWING – Lees de gebruiksaanwijzing om het risico op letsel te verminderen.

WAARSCHUWING – Lees alle veiligheidsinstructies, aanwijzingen,eldingen en technische specificaties die en met dit elektrische gereedschap

worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen voor toekomstig gebruik.

Geef uw elektrisch gereedschap alleen in combinatie met deze documenten aan anderen door.

3. Overige veiligheidsvoorschriften

• De betreffende veiligheidsvoorschriften van de gebruikte zaag moeten in acht worden genomen.
• Houdt u zich aan de bijzondere veiligheidsvoorschriften in de betreffende hoofdstukken.
• Neem eventueel de wettelijke richtlijnen of ongevallenpreventievoorschriften in acht.

Algemeen gevaar!

• Houd rekening met omgevingsinvloeden
• Om letsel door struikelen, uitglijden of vallen te voorkomen, moet de werkplek schoon worden gehouden en dient u geconcentreerd te werken.
• Gebruik geschikte oplegvlakken voor het zagen van lange werkstukken
• Afkortrails voor gebruik controleren op beschadigingen. Het werken met beschadigde afkortrails kan controleverlies van de zaag tot gevolg hebben.

• Zaag alleen werkstukken met afmetingen die een veilige houvast tijdens het zagen mogelijk maken.

• Gebruik een spaninrichting of een bankschroef om het werkstuk te fixeren. Het kan hierdoor beter worden vastgehouden als met de hand.

• Houd het werkstuk niet boven lichaamsdelen.

Gevaar voor verwondingen en kneuzingen aan bewegende onderdelen!

Positioneer uzelf en anderen zo dat een schokkerig terugbewegen van de rails geen gevaar vormt.

Gevaar voor snijwonden!

Kom met uw handen niet binnen het zaagbereik of aan het zaagblad. Houd met uw tweede hand de extra handgreep of het motorhuis vast.

Wanneer u het zaagblad met beide handen vasthoudt, kan het zaagblad geen letsel aan uw handen veroorzaken.

Na het verlaten van de parkeerpositie niet onder het werkstuk of de aan het gereedschap gemonteerde afkortrails grijpen, omdat de beschermkap open staat en u daardoor niet kan beschermen tegen het zaagblad.

Parkeerpositie

• Afkortrails met gemonteerde zaag alleen in de parkeerpositie met gesloten beschermkap weg leggen.
• Houd steeds voldoende afstand tot het zaagblad. Houd tijdens het gebruik voldoende afstand van aangedreven onderdelen.
• Wacht tot het zaagblad stilstaat alvorens kleine werkstukdelen, houtresten enz. uit het werkbereik te verwijderen.

Klemgevaar!

- Zorg ervoor dat tijdens het gebruik geen lichaamsdelen of kleding door roterende onderdelen gegrepen en meegetrokken kunnen worden (geen stropdassen, geen handschoenen, geen kleding met wijde mouwen dragen; bij lang haar moet absoluut een haarnet worden gedragen).

Draag oogbescherming, om ogen te beschermen tegen eventueel rondvliegende deeltjes die ontstaan door een breuk of

scheur van het snoer

4. Overzicht

Zie pagina 2.

1 Profielen voor glijgeleiding

NEDERLANDSnl

2 Groeven

3 Parkeerpositie

4 A a n s l a g h e n d e l

5 Trekveer

6 Hoekweergave

7 Hoekindeling

8 Glijdbekleding

9 O p h a n g g a a t j e

10 Splinterbescherming

11 Schroef voor de hoekaanslag

12 Hoekaanslag verschuifbaar

13 Klithechting

14 Aanslag vast

* afhankelijk van de uitvoering/het model

5. Gebruik

Voor elk gebruik moet de terugtrekfunctie van de afkortrails worden gecontroleerd

(zie 4.4). Gebruik de afkortrails niet, als de automatische terugtrekfunctie niet werkt.

5.1 Machine met de afkortrails verbinden

Zie pagina 2, afbeelding A en B.

• De cirkelzaag met de groeven (2) aan de profielen voor de glijgeleiding (1) tegen de geleiderail plaatsen en in de zaagrichting erop schuiven. De groeven (2) in de cirkelzaag-geleideplaat glijden in de profielen (1) van de geleiderails.
• Bij het erop schuiven van de machine zwenkt de aanslaghendel (4) naar de zijkant. De machine zo ver erop schuiven totdat de aanslaghendel terug klikt en achter de zaagtafel vergrendeld.
• De machine is nu vast verbonden met de rails.
• De zaag moet lichtjes over de rails glijden.

5.2 Maak de machine los van de afkortrails

• De zaag van de aanslag losmaken en een beetje in de werkrichting schuiven
• De aanslaghendel (4) weg zwenken en de zaag uit het geleidingsprofiel trekken.

5.3 Splinterbescherming

Bij het eerste gebruik steekt de buitenkant van de splinterbescherming (10) enigszins over de zaagbaan van het zaagblad van de cirkelzaag uit. Dit uitstekende deel wordt bij de eerste snede afgezaagd. Om het lostrekken te voorkomen, moet de splinterbescherming (10) tijdens het zagen volledig op een ondergrond liggen. De rand van de splinterbescherming is dan vlak met de snijkant van het werkstuk.

5.4 Werken met de afkortrails

Zie pagina 2, afbeelding C.

• Schroef voor de hoekaanslag (11) stevig vastdraaien.
• Met de cirkelzaag verbonden afkortrails met de aanslagen (14) en (12), die zich aan de onderzijde van de afkortrails bevinden, tegen de werkstukrand aan leggen.
• Schakel de zaag in.
• Zaag in de zaagrichting schuiven.

Gevaar voor snijwonden! De beschermkap gaat open. Niet in het zaagblad grijpen.

• Na het zagen de zaag uitschakelen en de zaag op de afkortrails terug in de parkeerpositie brengen.
• Vervolgens de afkortrails van het werkstuk halen.
• Worden zaag en rails door het werkstuk voor het terugbrengen in de parkeerpositie van het werkstuk opgetild, zal de rails met behulp van de trekveer (5) weer terug naar de aanslag van de cirkelzaag in de parkeerpositie (3) worden getrokken.

Gevaar voor bekneld raken door terugslag van de afkortrails

- Handen uit het bereik achter de zaag houden tijdens het optillen van het apparaat van het werkstuk, omdat de afkortrails bij het losraken van het werkstuk terugsnelt naar de zaag.

5.5 Hoekaanslag instellen

Zie pagina 2, afb. C.

De schroef (11) van de hoekaanslag (12) aan de onderzijde van de afkortrails en achterkant van de hoekweergave (6) losmaken. Gewenste hoek instellen aan de hoekindeling (7) en de schroef weer vastdraaien.

Hoeksnedes zijn traploos instelbaar van -60° tot +60°. Voor gangbare hoekinstellingen zijn kerven aanwezig.

5.6 Zagen met verstek

Zaagsneden met verstek zijn mogelijk in alle hoekinstellingen. De instelling van de machine ten opzichte van de versteksnede is terug te vinden in de gebruiksaanwijzing van het betreffende apparaat.

6. Onderhoud

6.1 Splinterbescherming, klit- en glijdbekleding

Voor het aanbrengen van de glijdbekleding moeten de lijmresten aan de geleiderails (indien nodig met een oplosmiddel) volledig worden verwijderd!

Wanneer er een andere cirkelzaag of zaagblad wordt ingezet, dient de splinterbescherming in de regel door een nieuwe te worden vervangen. Voor het eenvoudiger inbrengen van de nieuwe splinterbescherming kan het voorste gedeelte van de groef van de geleiderail (ca. 2 - 3 cm) worden uitgetrokken om een stevige grip mogelijk te maken. Als het te moeilijk is om het rubberprofiel met de hand erin te trekken, kan ook een tang voor het trekken van de splinterbescherming worden gebruikt. Omdat bij het intrekken de splinterbescherming kan worden langgetrokken is het raadzaam, de geleiderail voor het afsnijden van de uitstekende uiteinden van de splinterbescherming een beetje te laten rusten.

Splinterbescherming (10) ter vervanging is verkrijgbaar onder bestelnr. 6.29023000.

Klithechting (13) vervangen in geval van beschadiging of sterke slijtage. Vervanging kunt u verkrijgen onder bestelnr. 6.29024000

Glijdbekleding (8) vervangen in geval van beschadiging of sterke slijtage. Vervanging kunt u verkrijgen onder bestelnr. 6.29025000
