Typ produktu	Prowadnica (prowadnica ukośna) do piły tarczowej
Marka	Metabo
Model	KFS 30
Kompatybilność	Piły tarczowe Metabo KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS, KS 85 FS
Zakres kąta	-60° do +60°, regulowany w sposób ciągły
Pozycja spoczynkowa	Ze sprężyną powrotną automatyczną
Odpryskochron	Wymienny, nr ref. 6.29023000
Powłoka antypoślizgowa	Wymienna, nr ref. 6.29024000
Powłoka ślizgowa	Wymienna, nr ref. 6.29025000
Dźwignia oporowa	Do mocowania i odblokowania piły
Regulowany ogranicznik kąta	Ze śrubą i wskaźnikiem kąta
Stały ogranicznik	Do pozycjonowania na krawędzi elementu
Oczko do zawieszenia	Do przechowywania
Materiał	Profil aluminiowy (szacowany)
Zasilanie	Nie dotyczy (akcesorium mechaniczne)
Główne funkcje	Precyzyjne cięcie bez odprysków, cięcie ukośne
Bezpieczeństwo	Przestrzegać instrukcji bezpieczeństwa; nie używać, jeśli sprężyna powrotna jest uszkodzona
Konserwacja	Sprawdzać przed każdym użyciem; wymieniać zużyty odpryskochron i powłoki
Części zamienne	Odpryskochron (6.29023000), powłoka antypoślizgowa (6.29024000), powłoka ślizgowa (6.29025000)
Informacje ogólne	Instrukcja obsługi dostępna w kilku językach

Często zadawane pytania - KFS 30 METABO

Jak zamocować piłę tarczową na prowadnicy KFS 30?

Umieść piłę rowkami (2) na profilach ślizgowych (1) i popchnij w kierunku cięcia. Dźwignia oporowa (4) przechyla się i blokuje. Piła powinna swobodnie ślizgać się po prowadnicy.

Jak ustawić kąt cięcia?

Poluzuj śrubę (11) ogranicznika kąta (12) pod prowadnicą, ustaw żądany kąt na skali (7) za pomocą wskaźnika (6), a następnie dokręć śrubę. Zakres wynosi od -60° do +60°.

Co zrobić, jeśli prowadnica nie wraca do pozycji spoczynkowej?

Sprawdź sprężynę powrotną (5). Jeśli prowadnica nie wraca automatycznie, nie używaj narzędzia i zleć naprawę. Sprężyna jest niezbędna dla bezpieczeństwa.

Jak wymienić odpryskochron?

Usuń stary odpryskochron. Włóż nowy (nr ref. 6.29023000) w rowek; w razie potrzeby użyj szczypiec. Odczekaj, a następnie odetnij wystające końce.

Jakie modele pił są kompatybilne z KFS 30?

Prowadnica jest kompatybilna z piłami tarczowymi Metabo KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS i KS 85 FS.

Jak wykonać cięcie ukośne?

Ustaw żądany kąt na prowadnicy (od -60° do +60°). Postępuj zgodnie z instrukcjami piły dotyczącymi ustawienia cięcia ukośnego. Prowadnica prowadzi piłę dla precyzyjnego cięcia.

Jakie środki bezpieczeństwa należy zachować?

Przeczytaj całą instrukcję. Noś okulary ochronne, trzymaj ręce z dala od ostrza, używaj prowadnicy tylko z stabilnymi elementami i sprawdź powrót do pozycji spoczynkowej.

Jak czyścić prowadnicę?

Wyczyść profile ślizgowe i rowki szmatką. W przypadku powłoki ślizgowej usuń pozostałości kleju rozpuszczalnikiem przed wymianą.

Gdzie znaleźć części zamienne do KFS 30?

Części zamienne są dostępne: odpryskochron (nr ref. 6.29023000), powłoka antypoślizgowa (nr ref. 6.29024000), powłoka ślizgowa (nr ref. 6.29025000).
Skontaktuj się z Metabo lub autoryzowanym sprzedawcą.

Jaka jest funkcja ogranicznika kąta?

Regulowany ogranicznik kąta (12) umożliwia ustawienie prowadnicy pod precyzyjnym kątem na elemencie. Reguluje się go śrubą (11) i wskaźnikiem kąta (6) do cięcia ukośnego.

INSTRUKCJA OBSŁUGI KFS 30 METABO

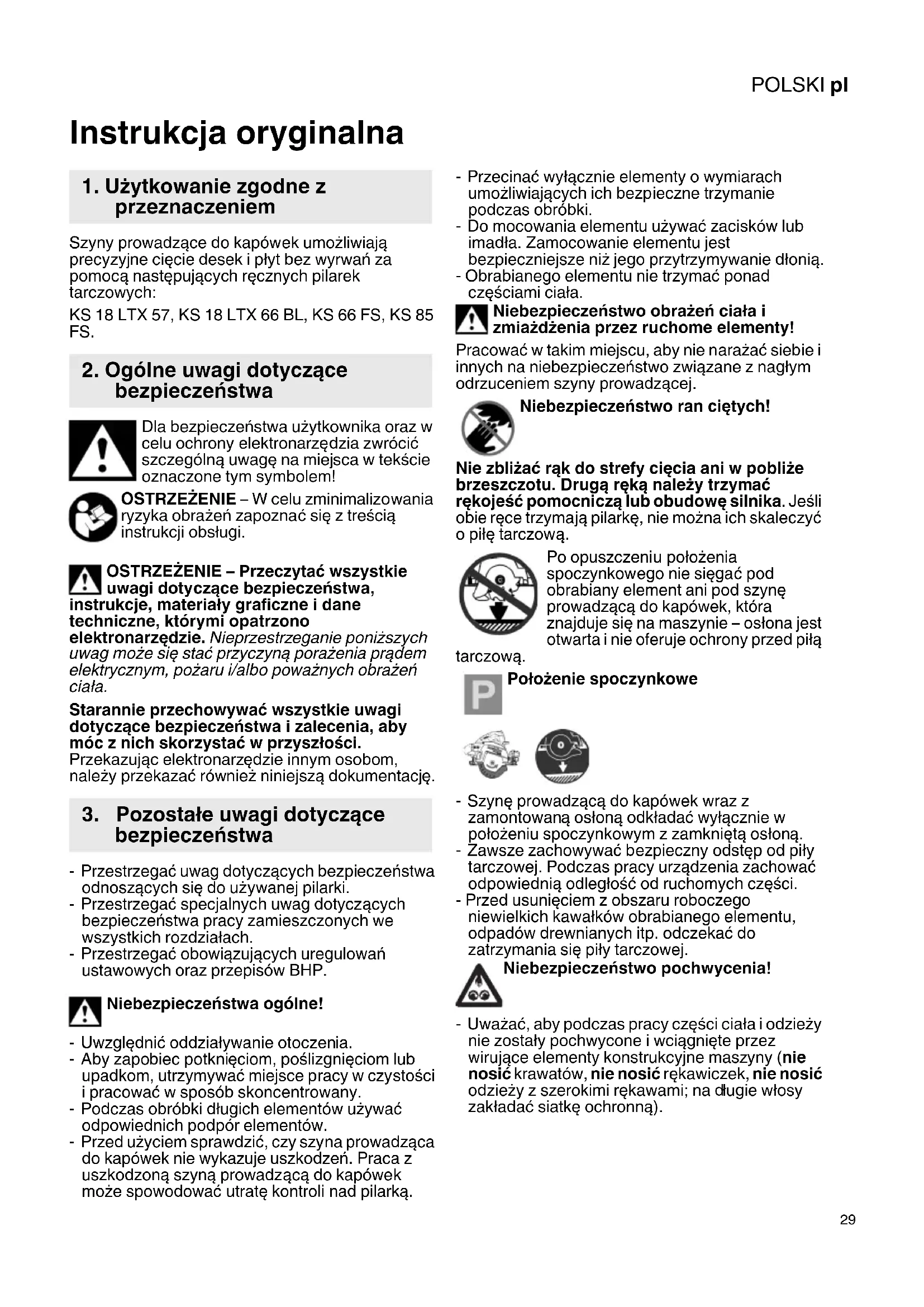

pl Instrukcja oryginalna 29

Instrukcja oryginalna

1. Użytkowanie zgodne z przeznaczeniem

Szyny prowadzące do kapówek umożliwiają precyzyjne cięcie desek i płyt bez wyrwań za pomocą następujących ręcznych pilarek tarczowych:

KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS, KS 85 FS.

2. Ogólne uwagi dotyczące bezpieczeństwa

Dla bezpieczeństwa użytkownika oraz w celu ochrony elektronarzędzia zwrócić szczególną uwagę na miejsca w tekście oznaczone tym symbolem!

OSTRZEŻENIE – W celu zminimalizowania ryzyka obrażeń zapoznać się z treścią instrukcji obsługi.

OSTRZEŻENIE – Przeczytać wszystkie uwagi dotyczące bezpieczeństwa, ukcje, materiały graficzne i dane niczne, którymi opatrzono

elektronarzędzie. Nieprzestrzeganie poniższych uwag może się stać przyczyną porażenia prądem elektrycznym, pożaru i/albo poważnych obrażeń ciała.

Starannie przechowywać wszystkie uwagi dotyczące bezpieczeństwa i zalecenia, aby móc z nich skorzystać w przyszłości.

Przekazując elektronarzędzie innym osobom, należy przekazać również niniejszą dokumentację.

3. Pozostałe uwagi dotyczące bezpieczeństwa

• Przestrzegać uwag dotyczących bezpieczeństwa odnoszących się do używanej pilarki.
• Przestrzegać specjalnych uwag dotyczących bezpieczeństwa pracy zamieszczonych we wszystkich rozdziałach.
• Przestrzegać obowiązujących uregulowań ustawowych oraz przepisów BHP.

Niebezpieczeństwa ogólne!

• Uwzględnić oddziaływanie otoczenia.
• Aby zapobiec potknięciom, poślizgnięciom lub upadkom, utrzymywać miejsce pracy w czystości i pracować w sposób skoncentrowany.
• Podczas obróbki długich elementów używać odpowiednich podpór elementów.

• Przed użyciem sprawdzić, czy szyna prowadząca do kapówek nie wykazuje uszkodzeń. Praca z uszkodzoną szyną prowadzącą do kapówek może spowodować utratę kontroli nad pilarką.

• Przecinać wyłącznie elementy o wymiarach umożliwiających ich bezpieczne trzymanie podczas obróbki.

• Do mocowania elementu używać zacisków lub imadła. Zamocowanie elementu jest bezpieczniejsze niż jego przytrzymywanie dłonią.
• Obrabianego elementu nie trzymać ponad częściami ciała.

Niebezpieczeństwo obrażeń ciała i zmiażdżenia przez ruchome elementy!

Pracować w takim miejscu, aby nie narażać siebie i innych na niebezpieczeństwo związane z nagłym odrzuceniem szyny prowadzącej.

Niebezpieczeństwo ran ciętych!

Nie zbliżać rąk do strefy cięcia ani w pobliżu brzeszczotu. Drugą ręką należy trzymać rękojeść pomocniczą lub obudowę silnika. Jeśli obie ręce trzymają pilarkę, nie można ich skaleczyć o piłę tarczową.

Po opuszczeniu położenia spoczynkowego nie sięgać pod obrabiany element ani pod szynę prowadzącą do kapówek, która znajduje się na maszynie – osłona jest otwarta i nie oferuje ochrony przed piłą

tarczowa.

Położenie spoczynkowe

• Szynę prowadzącą do kapówek wraz z zamontowaną osłoną odkładać wyłącznie w położeniu spoczynkowym z zamkniętą osłoną.
• Zawsze zachowywać bezpieczny odstęp od piły tarczowej. Podczas pracy urządzenia zachować odpowiednią odległość od ruchomych części.
• Przed usunięciem z obszaru roboczego niewielkich kawałków obrabianego elementu, odpadów drewnianych itp. odczekać do zatrzymania się piły tarczowej.

Niebezpieczeństwo pochwycenia!

- Uważać, aby podczas pracy części ciała i odzieży nie zostały pochwycone i wciągnięte przez wirujące elementy konstrukcyjne maszyny (nie nosić krawatów, nie nosić rękawiczek, nie nosić odzieży z szerokimi rękawami; na długie włosy zakładać siatkę ochronną).

POLSKIpl

Stosować ochronę oczu, aby chronić oczy przed wszelkimi częściami wyrzucanymi wskutek przerwania lub rozerwania

przewodu.

4. Elementy urządzenia

Patrz strona 2.

1 Profile szyny ślizgowej

2 Rowki

3 P o łożenie spoczynkowe

4 D żwignia ogranicznika

5 S p r ężyna powrotna

6 W s k a žnik kąta

7 S k a l a k ątowa

8 O k ładzina poślizgowa

9 Otwór do zawieszania

10 Zabezpieczenie przed odpryskami

11 Śruba ogranicznika kątowego

12 Ruchomy ogranicznik kątowy

13 Okładzina przyczepna

14 Ogranicznik stały

* w zależności od wyposażenia / w zależności od modelu

5. Użytkowanie

Przed każdym użyciem sprawdzić funkcję powrotną szyny prowadzącej do kapówek

(patrz 4.4). Nie używać szyny prowadzącej do kapówek, jeżeli system automatycznego powrotu nie działa prawidłowo.

5.1 łą czenie maszyny z szyną prowadzącą do kapówek

Patrz strona 2, rysunek A i B.

• Pilarkę tarczową przystawić rowkami (2) do profili szyny ślizgowej (1) szyny prowadzącej do kapówek i nasunąć w kierunku zgodnym z kierunkiem obróbki. Rowki (2) w płycie prowadzącej pilarki tarczowej ślizgają się na profilach (1) szyny prowadzącej.
• Podczas nasuwania maszyny dźwignia ogranicznika (4) wychyla się na bok. Maszynę nasunąć tak, aby dźwignia ogranicznika ponownie się zatrzasnęła i zablokowała za stołem pilarki.
• Teraz maszyna jest trwale połączona z szyną prowadzącą.
• Pilarka musi się swobodnie poruszać po szynie prowadzącej.

5.2 Odłączanie maszyny od szyny prowadzącej do kapówek

• Zwolnić pilarkę z ogranicznika i przesunąć nieco w kierunku zgodnym z kierunkiem obróbki.
• O d c h y żwیدię ogranicznika (4) i wysunąć pilarkę z profilu prowadzącego.

5.3 Zabezpieczenie przed odpryskami

W stanie fabrycznym zewnętrzna krawędź zabezpieczenia przed odpryskami (10) wystaje nieco poza tor cięcia piły tarczowej. Naddatek ten odcina się przy pierwszym cięciu. Aby zapobiec wystąpieniu wyrwań, podczas nacinania zabezpieczenie przed odpryskami (10) powinno całkowicie przylegać do podkładu. Krawędź zabezpieczenia przed odpryskami jest wówczas równa z krawędzią cięcia elementu.

5.4 Praca szyną prowadzącą do kapówek

Patrz strona 2, rysunek C.

• Mocno dokręcić śrubę ogranicznika kątowego (11).
• Szynę prowadzącą do kapówek, wraz z połączoną z nią pilarką tarczową, przyłożyć do krawędzi obrabianego elementu od strony ograniczników (14) i (12), które znajdują się na spodniej stronie szyny prowadzącej do kapówek.
• U r u c h o m i ć pilarkę.
• Przesunąć pilarkę w kierunku zgodnym z kierunkiem obrobki.

Niebezpieczeństwo ran ciętych! Ośłona otwiera się. Nie dotykać piły tarczowej.

• Po wykonaniu cięcia wyłączyć pilarkę i wycofać ją do położenia spoczynkowego.
• Unieść szynę prowadzącą do kapówek z obrabianego elementu.
• Jeżeli pilarka i szyna prowadząca zostaną uniesione z obrabianego elementu przed powrotem do położenia spoczynkowego, to sprężyna powrotna (5) odciąga szynę prowadzącą do ogranicznika na pile tarczowej do położenia spoczynkowego (3).

Niebezpieczeństwo zgniecenia wskutek odbicia szyny prowadzącej do kapówek

- Podczas podnoszenia urządzenia z obrabianego elementu trzymać dłonie poza obszarem za pilarką – po zwolnieniu z elementu szyna prowadząca do kapówek powraca do pilarki.

5.5 Ustawianie ogranicznika kątowego

Patrz strona 2, rys. C.

Poluzować śrubę (11) ogranicznika kątowego (12) na dolnej części pilarki oraz tylną ścianę wskaźnika kąta (6). Ustawić odpowiedni kąt na skali kątowej (7) i ponownie mocno dokręcić śrubę.

Ciecia pod kątem od -60^ do +60^ reguluje się płynnie. Dla typowych podziałek kątowych dostępne są nacięcia.

5.6 Cięcie ukośne

Cięcia ukośne są możliwe przy dowolnym ustawieniu kątowym. Do cięcia ukośnego maszynę trzeb ustawić zgodnie z opisem zamieszczonym w instrukcji obsługi danego urządzenia.

6. Konserwacja

6.1 Zabezpieczenie przed odpryskami, okładzina przyczepna i okładzina poślizgowa

Przed założeniem okładziny ślizgowej bezwzględnie usunąć wszystkie pozostałości kleju z szyny prowadzącej (w razie potrzeby użyć rozpuszczalnika)!

Przy wymianie pilarki tarczowej lub piły tarczowej zwykle konieczna jest również wymiana zabezpieczenia przed odpryskami. Aby ułatwić

montaż nowego zabezpieczenia przed odpryskami, wyciągnąć przednią część z rowka szyny prowadzącej (ok. 2 – 3 cm), co zapewni pewny uchwyt. Jeżeli ręczne wciąganie przebiega zbyt ciężko, do pociągania zabezpieczenia przed odpryskami można pomocniczo użyć szczypiec. Zabezpieczenie przed odpryskami może się wydłużyć podczas wciągania, dlatego z odcinaniem wystających końcówek zaleca się odczekać do czasu ułożenia się zabezpieczenia w szynie prowadzącej.

Zapasowe zabezpieczenia przed odpryskami (10) są dostępne pod numerem katalogowym 6.29023000.

Wymienić okładzinę przyczepną (13) w przypadku uszkodzenia lub znacznego zużycia. Elementy zamienne są dostępne pod numerem katalogowym 6.29024000.

Wymienić okładzinę ślizgową (8) w przypadku uszkodzenia lub znacznego zużycia. Elementy zamienne są dostępne pod numerem katalogowym 6.29025000.
