KFS 44 - Zaag METABO - Gratis gebruiksaanwijzing en handleiding

Producttype	Verstekgeleider voor cirkelzaag
Merk	Metabo
Model	KFS 44
Compatibiliteit	Metabo cirkelzagen KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS, KS 85 FS
Gebruik	Nauwkeurig en splintervrij zagen van planken en panelen
Verstekhoekbereik	-60° tot +60°
Verstekaanslag	Continu verstelbaar
Splinterbescherming	Geïntegreerd, vervangbaar (ref. 6.29023000)
Antislipcoating	Aanwezig, vervangbaar (ref. 6.29024000)
Glijcoating	Aanwezig, vervangbaar (ref. 6.29025000)
Rustpositie	Met automatische terugkeer door retourveer
Hoekindicator	Ja, met hoekschaal
Vaste aanslag	Ja, op de geleider
Ophangoog	Aanwezig voor opslag
Automatische retourfunctie	Ja, retourveer brengt de geleider terug naar rustpositie
Onderhoud	Reinigen van profielen, vervangen van splinterbescherming en coatings indien versleten
Repareerbaarheid	Reserveonderdelen beschikbaar (splinterbescherming, antislipcoating en glijcoating)
Veiligheidsvoorschriften	Lees de handleiding, draag een veiligheidsbril, houd het werkgebied schoon
Werkstuk vastzetten	Gebruik een bankschroef of klem om het werkstuk te stabiliseren
Werkgebied	Schoon en vrij om vallen en letsel te voorkomen

Veelgestelde vragen - KFS 44 METABO

Welke zagen zijn compatibel met de verstekgeleider KFS 44?

De KFS 44 geleider is compatibel met Metabo cirkelzagen KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS en KS 85 FS.

Hoe installeer ik de zaag op de verstekgeleider?

Plaats de zaag met zijn groeven op de glijprofielen van de geleider en duw hem in zaagrichting totdat de aanslaghendel achter de zaagtafel vergrendelt.

Hoe stel ik de verstekhoek in?

Draai de schroef van de verstekaanslag los, stel de gewenste hoek in op de hoekschaal (van -60° tot +60°) en draai de schroef weer vast.

Hoe vervang ik de splinterbescherming?

Trek de oude splinterbescherming uit de groef. Plaats de nieuwe splinterbescherming (ref. 6.29023000) en laat de geleider rusten voordat u het overtollige afsnijdt.

Hoe reinig en onderhoud ik de verstekgeleider?

Reinig regelmatig de glijprofielen. Vervang de antislipcoating (ref. 6.29024000) of de glijcoating (ref. 6.29025000) als ze beschadigd of versleten zijn.

Wat zijn de essentiële veiligheidsvoorschriften?

Draag een veiligheidsbril, houd handen uit de buurt van het zaagblad, gebruik een bankschroef om het werkstuk vast te zetten en til de geleider nooit op voordat de zaag in rustpositie is.

Wat moet ik doen als de automatische terugkeer van de geleider niet werkt?

Gebruik de geleider niet als de retourveer de geleider niet automatisch in rustpositie brengt. Controleer het mechanisme of neem contact op met de klantendienst.

Wat is het beschikbare verstekhoekbereik?

De verstekaanslag maakt een continue instelling mogelijk van -60° tot +60°. Veelvoorkomende hoeken kunnen worden ingesteld met speciale inkepingen.

Welke reserveonderdelen zijn beschikbaar voor de KFS 44?

De reserveonderdelen omvatten de splinterbescherming (6.29023000), de antislipcoating (6.29024000) en de glijcoating (6.29025000).

Hoe demonteer ik de geleider van de zaag?

Duw de zaag iets in zaagrichting, maak de aanslaghendel los en haal de zaag van het geleidingsprofiel.

GEBRUIKSAANWIJZING KFS 44 METABO

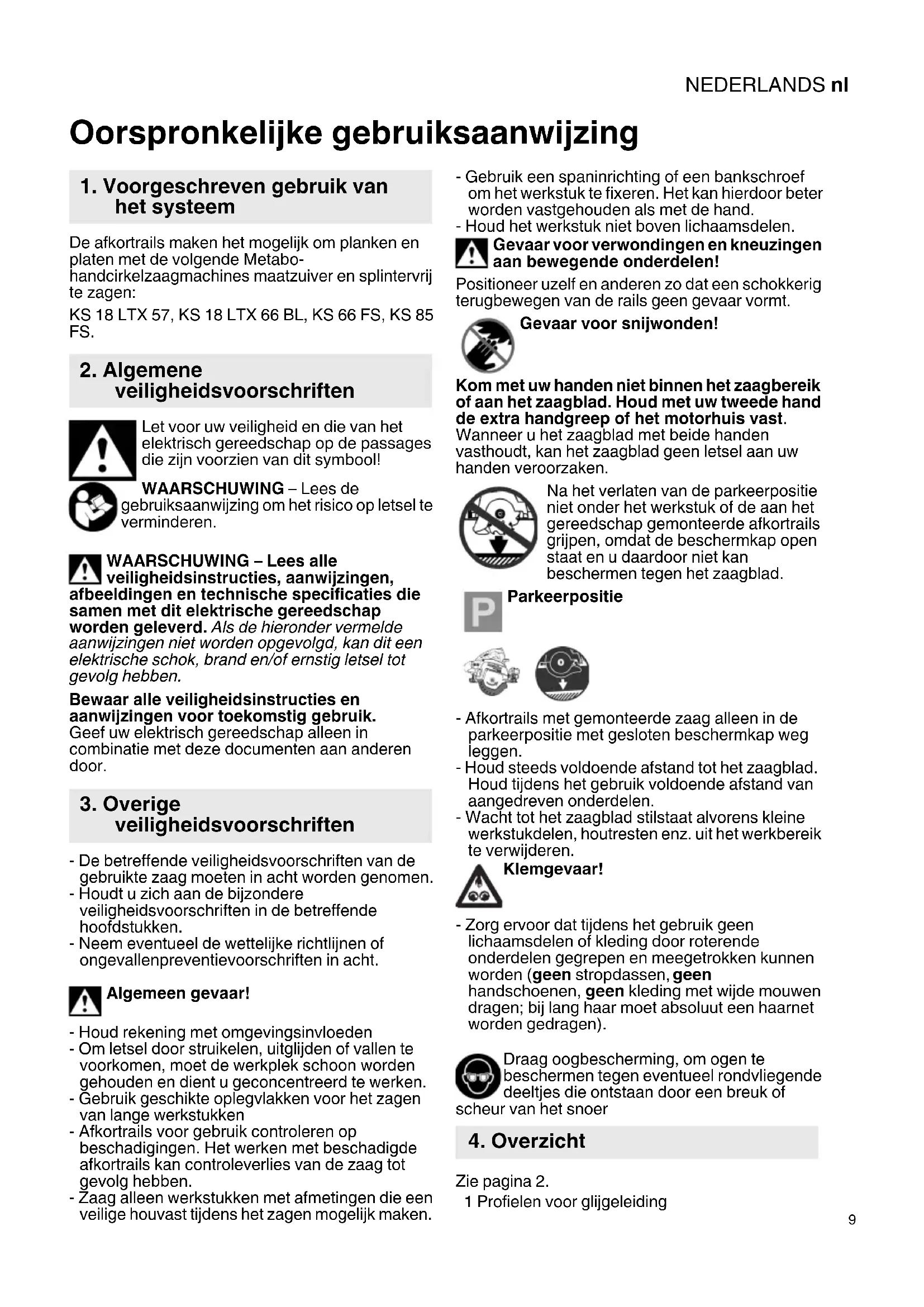

nl Oorspronkelijke gebruiksaanwijzing 9

Oorspronkelijke gebruiksaanwijzing

1. Voorgeschreiben gebruik van het systeme

De afkortrails make het möglichk om planken en platen met de volgende Metabohandcirkelzaagmachines maatzuiver en splintervrij te zagen:

KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS, KS 85 FS.

2. Algemene veiligheidsvoorschriften

Let voor uw veiligheid en die van het elektrisch gereedschap op de passages die+zijn voorzien van dit symbool!

WAARSCHUWING - Lees de pruiksaanwijzing om het risico op letsel teyminderen.

WAARSCHUWING - Lees alle veiligheidsinstructies, aanwijzingen, afbeeldingen en technische specificaties die samen met dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen nicht worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen voor toekomstig gebruik.

Geef uw elektrisch gereedschap alleen in combinatie met deze documenten aan andere endoor.

3. Overige veiligheidsvoorschriften

• De betreffende veiligheidsvoorschriften van de gebruike zaag要去en in acht worden genomen.
• Houdt u zich aan de bijzondere veiligheidsvoorschriften in de betreffende hoofdstukken.
• Neem eventueel de wettelijkrechtlijnen of ongevallenpreventievoorschriften in acht.

Algemeen gevaar!

• Houd rekening met omgevingsinvloeden
• Om letsel door struikelen, uitgliijden of vallen te voorkomen, moet de werkplek schoon worden gezhouden en dient u geconcentreerd te werken.
• Gebruik geschichte oplegvlakken voor het zagen van lange werkstukken
• Afkortrails voor gebruik controleren op beschadigingen. Het werknen met beschadigde afkortrails kan controleverlies van de zaag tot gevolg hebben.

• Zaag alleen werkstukken met afmetingen die een veilige houvastijdens het zagen möglichk make.

• Gebruik een spaninrichting of een bankschoef om het werkstuk te fixeren. Het kan hierdoor better worden vastgehonden als met de hand.

• Houd het werkstuk Niet boven lichaamsdelen.

Gevaar voor verwondingen en kneuzingen aan bewegende onderdelen!

Positioneer uzelf en anderen zo dat een schokkerig terugbewegen van de rails geen gevaar vormt.

Gevaar voor snijwonden!

Kom met uw handen nicht binnen het zaagbereik of aan het zaagblad. Houd met uw tweede hand de extra handgreep of het motorhuis vast.

Wanner u het zaagblad met beiden handen vasthoudt, kan het zaagblad geen letsel aan uw handen veroorzaken.

Na het verlaten van de parkeerpositie Niet onder het werkstuk of de aan het gereedschap gemonteerde afkortrails grijpen, waar dat beschemkap open staat en u daardoor Niet kan beschermen gegen het zaagblad.

Parkeerpositie

• Afkortrails met gemonteerde zaag alleen in de parkeerpositie met gesloten beschemkap weg leggen.
• Houd steeds voldoende afstand tot het zaagblad.
  Houd tijdens het gebruik voldoende afstand van aangedreten onderdelen.
• Wacht tot het zaagblad stilstaat alvorenskleine werkstukdelen, houtresten enz.uit het werkbereik te verwijderen.

Klemgevaar!

• Zorg ervoor datijdens het gebruik geen lichaamsdelen of kleding door roterende onderdelen gegrepen en meegetrokken können worden (geen stropdassen, geen handschoenen, geen kleding met wijde mouwen dragen; bij lang haar moet absolut een haarnet worden gedragen).

Draag oogbescherming, om ogen te beschemmen gegen eventuele rondvliegende deeltjes die ontstaan door een breuk of

scheur van het snoer

4. Overzicht

Zie pagina 2.

1 Profielen voor glijgeleiding

NEDERLANDSnl

2 Groven
3 Parkeerpositie
4 A anslag hendeI
5 Trekveer
6 Hoekweergave
7 Hoekindeling
8 Glijbekleding
9 O p h a n g g a at j e
10 Splinterbescherming
11 Schroef voor de hoegaanslag
12 Hoekaanslag verschuifbaar
13 Klithechting
14 Aanslag vast
* afhankelijk van de uitvoering/het model

5. Gebruik

Voor elk gebruik moet de terugtrekfunctie van de afkortrails worden gecontroleerd

(zie 4.4). Gebruik de afkortrails nicht, als de automatische terugtrekfunctie nicht werkt.

5.1 Machine met de afkortrails verbinden

Zie pagina 2, afbeelding A en B.

• De cirkelzaag met de groeven (2) aan de profielen voor de glijgeleiding (1) gegen de geleiderailplaatsen en in de zaagrichting erop schuiven. De groeven (2) in de cirkelzaag-geleideplaat glijden in de profielen (1) van de geleiderails.
• Bij het erop schuiven van de machine zwenkt de aanslaghendel (4) maar de zichkant. De machine zo ver erop schuiven totdat de aanslaghendeltering klikt en achefter de zaagtafel vergrendeld.
• De machine is nu vast verbonden met de rails.
• De zaag要去lichtjes over der rails glijden.

5.2 Maak de machine los van de afkortrails

• De zaag van de aanslag losmaken en een beetje in de werkrichting schuiven
• De aanslaghendel (4) weg zwenken en de zaaguit het geleidingsprofiel trekken.

5.3 Splinterbescherming

Bij het eerste gebruik steegt de buitenkant van de splinterbescherming (10) enigszins over de zaagbaan van het zaagblad van de cirkelzaag UIT. Dit uitstekende deel worden bij de eerste snede afgezaagd. Om het lostrekken te voorkomen,要去 de splinterbescherming (10)ijdens het zagen volledig op een ondergrond liggen. De rand van de splinterbescherming is dan vlak met de snijkant van het werkstuk.

5.4 Werken met de afkortrails

Zie pagina 2, afbeelding C.

• Schroef voor de hoekaanslag (11) stevig vastdraaien.
• Met de cirkelzaag verbonden afkortrails met de aanslagen (14) en (12), die zich aan de onderzijde van de afkortrails bevinden, gegen de werkstukrand aan leggen.
• Schakel de zaag in.
• Zaag in de zaagrichting schuiven.

Gevaar voor snijwonden! De beschermkap gaat open. Niet in het zaagblad vrijpen.

• Na het zagen de zaag uitschakelen en de zaag op de afkortrails terug in de parkeerpositie brengen.
• Vervolgens de afkortrails van het werkstuk halen.
• Worden zaag en rails door het werkstuk voor het terugbrengen in de parkeerpositie van het werkstuk opgetild, zal de rails met behulp van de trekveer (5) wee terug maar de aanslag van de cirkelzaag in de parkeerpositie (3) worden getrokken.

Gevaar voor bekneld raken door terugslag van de afkortrails

• Handen uit het bereik anschter de zaag houden tijdens het optillen van het apparaat van het werkstuk, omdat de afkortrails bij het losraken van het werkstuk terugsnelt maar de zaag.

5.5 Hoekaanslag instellen

Zie pagina 2, afb. C.

De schroef (11) van de hoegaanslag (12) aan de onderzijde van de afkortrails en achechterkant van de hoekweergave (6) losmaken. Gewenste hoek instellen aan de hoekindeling (7) en de schroef wee vastdraaien.

Hoeksnedes zijn traploos instelbaar van -60^ tot +60^ . Voor gangbare hoekinstellenen zijn keren aanwezig.

5.6 Zagen met verstek

Zaagsneden met verstek zijn möglichk in alle hoekinstellungen. De instelling van de machine ten opzichte van de versteksnede is terug te vinden in de gebruiksaanwijzing van het betreffende apparaat.

6. Onderhoud

6.1 Splinterbescherming, klit- eng glijdbekleding

Voor het aanbrengen van de glijdbekleding要去en de lijmresten aan de geleiderails (indien nodig met een oplosmiddel) volledig worden verwijderd!

Wanner er een andere cirkelzaag of zaagblad wordt ingezet, dient de splinterbescherming in de regel door een neue te worden verrangen. Voor het eenvoudiger inbrengen van de neue splinterbescherming kan het voorste gedeelte van de groef van de geleiderail (ca. 2 - 3 cm) wordenuitgetrokken om een stevige grip möglich te makeen. Als het te moeilijk is om het rubberprofiel met de hand erin te trekken, kan ook een tang voor het trekken van de splinterbescherming worden gebruikt. Omdat bij het intrekken de splinterbescherming kan worden langgetrokken is het raadzaam, de geleiderail voor het afsnijden van de uitstekende uiteinden van de splinterbescherming een beetje te lately rusten.

Splinterbescherming (10) ter verrangis verkrijgbaar onder bestelnr. 6.29023000.

Klithechting (13) verrangen in geval van beschadiging of sterke slijtage. Vervanging kunt u verkrijgen onder bestelnr. 6.29024000

Glijdbekleding (8) verrangen in geval van beschadiging of sterke slijtage. Vervanging kunt u verkrijgen onder bestelnr. 6.29025000
