KFS 44 - Piła METABO - Bezpłatna instrukcja obsługi

Typ produktu	Szyna kątowa do piły tarczowej
Marka	Metabo
Model	KFS 44
Kompatybilność	Piły tarczowe Metabo KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS, KS 85 FS
Zastosowanie	Precyzyjne i bezodpryskowe cięcie desek i płyt
Zakres kąta cięcia ukosowego	od -60° do +60°
Ogranicznik kąta	Regulacja ciągła
Osłona przeciwodpryskowa	Wbudowana, wymienna (nr ref. 6.29023000)
Powłoka antypoślizgowa	Obecna, wymienna (nr ref. 6.29024000)
Powłoka ślizgowa	Obecna, wymienna (nr ref. 6.29025000)
Pozycja spoczynkowa	Z automatycznym powrotem za pomocą sprężyny powrotnej
Wskaźnik kąta	Tak, z podziałką kątową
Ogranicznik stały	Tak, na szynie
Ucho do zawieszania	Obecne do przechowywania
Funkcja automatycznego powrotu	Tak, sprężyna powrotna przywraca szynę do pozycji spoczynkowej
Konserwacja	Czyszczenie profili, wymiana osłon przeciwodpryskowych i powłok w przypadku zużycia
Możliwość naprawy	Części zamienne dostępne (osłona przeciwodpryskowa, powłoka antypoślizgowa i ślizgowa)
Instrukcje bezpieczeństwa	Przeczytaj instrukcję, noś okulary ochronne, utrzymuj obszar w czystości
Mocowanie elementu	Użyj imadła lub urządzenia mocującego do stabilizacji elementu
Strefa pracy	Czysta i wolna, aby uniknąć upadków i obrażeń

Często zadawane pytania - KFS 44 METABO

Jakie piły są kompatybilne z szyną kątową KFS 44?

Szyna KFS 44 jest kompatybilna z piłami tarczowymi Metabo KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS i KS 85 FS.

Jak zamontować piłę na szynie kątowej?

Umieść piłę z jej rowkami na profilach ślizgowych szyny, a następnie popchnij ją w kierunku cięcia, aż dźwignia ogranicznika zablokuje się za stołem piły.

Jak ustawić kąt cięcia ukosowego?

Poluzuj śrubę ogranicznika kąta, ustaw żądany kąt na podziałce kątowej (od -60° do +60°), a następnie dokręć śrubę.

Jak wymienić osłonę przeciwodpryskową?

Usuń starą osłonę, wyciągając ją z rowka. Włóż nową osłonę (nr ref. 6.29023000), pozostawiając szynę do spoczynku przed odcięciem nadmiaru.

Jak czyścić i konserwować szynę kątową?

Regularnie czyść profile ślizgowe. Wymień powłokę antypoślizgową (nr ref. 6.29024000) lub powłokę ślizgową (nr ref. 6.29025000), jeśli są uszkodzone lub zużyte.

Jakie są podstawowe instrukcje bezpieczeństwa?

Noś okulary ochronne, trzymaj ręce z dala od ostrza, użyj imadła do zamocowania elementu i nigdy nie podnoś szyny, zanim piła nie znajdzie się w pozycji spoczynkowej.

Co zrobić, jeśli automatyczny powrót szyny nie działa?

Nie używaj szyny, jeśli sprężyna powrotna nie przywraca automatycznie szyny do pozycji spoczynkowej. Sprawdź mechanizm lub skontaktuj się z serwisem.

Jaki jest dostępny zakres kąta cięcia ukosowego?

Ogranicznik kąta umożliwia ciągłą regulację od -60° do +60°. Typowe kąty można ustawić za pomocą specjalnych wycięć.

Jakie akcesoria zamienne są dostępne dla KFS 44?

Części zamienne obejmują osłonę przeciwodpryskową (6.29023000), powłokę antypoślizgową (6.29024000) i powłokę ślizgową (6.29025000).

Jak zdemontować szynę z piły?

Popchnij lekko piłę w kierunku cięcia, zwolnij dźwignię ogranicznika, a następnie wyjmij piłę z profilu prowadzącego.

INSTRUKCJA OBSŁUGI KFS 44 METABO

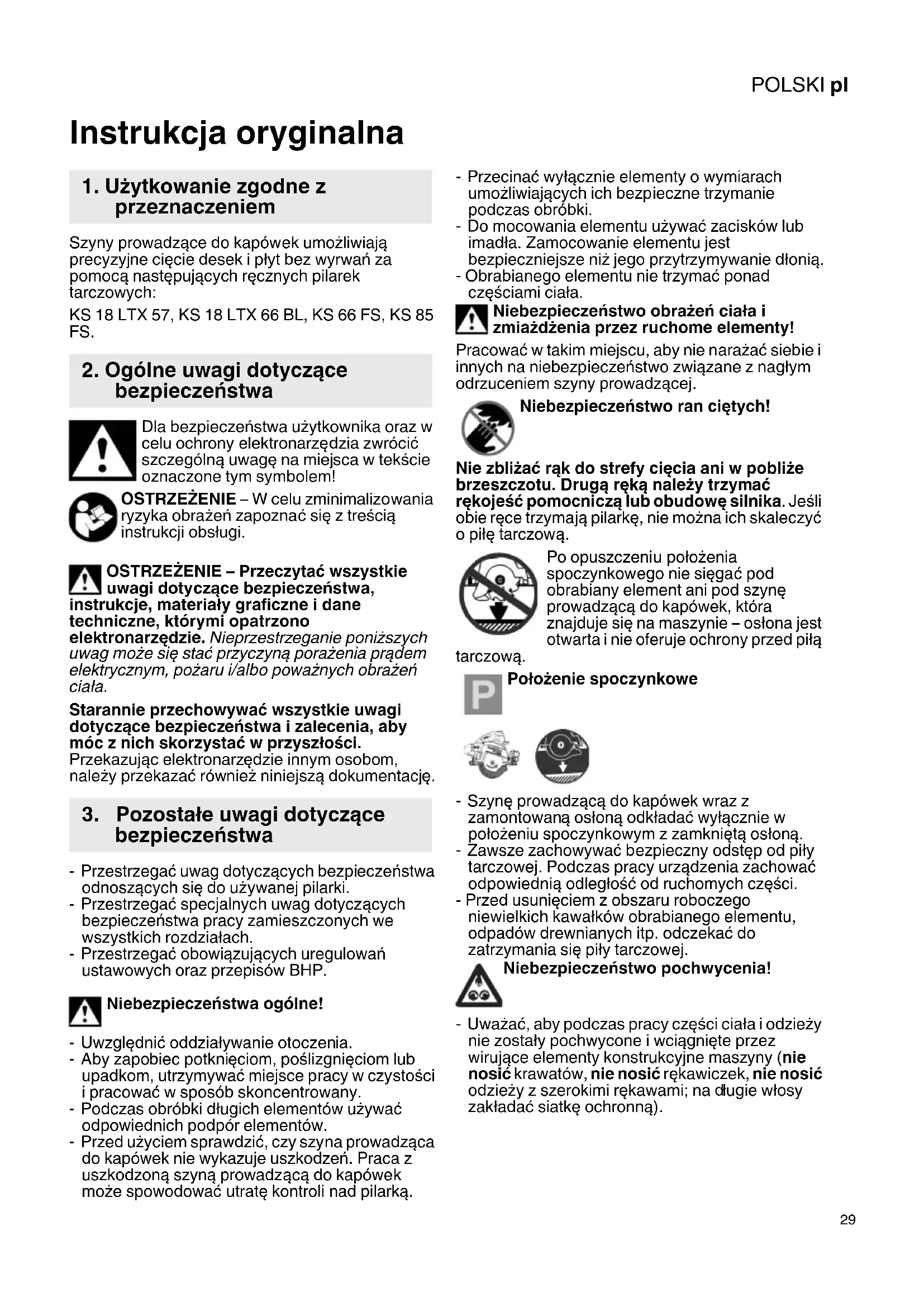

pl Instrukcja oryginalna 29

Instrukcja oryginalna

1. Uzytkowanie zgodne z przyeznaczeniem

Szyny prowadźce do kapowek umozliwiaję preczyjne ciȩcie desek i plyt bez wyrwan za pomocą nastepujacych ręcznych pilarek tarczowych:

KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS, KS 85 FS.

2. Ogólne uwagi dotyczębezpieczeniastwa

Dla bezpieczestrewa uzytkownika oraz w celu ochry elektronarzedzia zwróci szcżególna uwage na sąjecka w tekscie oznaczone tym symbolem!

STRZEZENIE - W celu zminimalizowania, Wyka obrażen zapoznać sie ztreścia strukcji obstugi.

OSTRZEJEZENIE - Przechytac wsystkie uwagi dotyczne bezpiecznychstwa,

instrukcje, materiały graficzne i dane techniczne, ktorymi opatrzone

elektronarzédzie. Nieprzestrzeganie ponizszych uwag要去 sie stać przyczyna porazenia pradem elektrycznym, pozarui'albo powaznych obrażenciała.

Starannie przechowywać wszymstkie uwagi dotyczȩbezmiecznych zialecenia, aby moc z nich skorzystac w przyszȩsci.

Przekazujac elektronarzédzie innym osobom, nalezy przekazać rownież niniejsza dokumentacja.

3. Pozostale uwagi dotycznebezpieczeNSTwa

• Przestrzegać uwag dotycznych bezpieczność odnoszymi ch sie do uzywanej pilarki.
• Przestręgać spezialnych uwag dotycznych bezpieczność pracy zamieszczonych wyszystkich rozdziałyach.
• Przestręgacja obłowiazujycch uregulowanustawowych oraz przyepsów BHP.

Niebezpieczneistwa ogolne!

-Uwzgldenic oddziawyanie otoczenia.
- Aby zapobiec potknięciom, poslizgnieciom lub upadkom, utrzymiwoć przy sący w czystosci i pracstawów skoncentrowany.
- Podczas obrók dlugich elementów uzywac odpowiednich podpor elementów.
- Przed uzyciem sprawdzić,czy szyna prowadźacdo kapowek nie wykazuje uszkodzen. Praca zuszkodzona szyna prowadźacdo kapowekMHz spowodstaw utratę kontroli nad pilarka.

• Przechinać wyłącznie elementy o wymiarach umozgliwajycych ich bezpieczne trzymanie podczas obrókki.
• Do mocowania elementu uzywać zacisków lub imadła. Zamocowanie elementu jest bezpiecznychsze nied对其进行 przytrzmywanie dțonia.
• Obrabianego elementu nie trzymac ponad czesciamiciaja.

! Niebezpieczentwo obrażćciała i zmieźdźenia przyez ruchome elementy!

Pracowac w takim mistriscu, aby nie narawać siebie i innych na niebezpieczeństwo zwiȩzane z naglym odrzuceniem szyny prowadźciej.

Niebezpieczentwo ran ciętych!

Nie zbljać rak do strefy cięcia ani w poplże brzesczotu. Druga reka naleź trzymać rekojeść pomocnicza lub obudowej silnika. Jesli obie sączemaj pilarke, nie maya ich skaleczyć o pię tarczowa.

Po opuszczeniu połozenia spoczynkowej nie siegać pod obrabiany element ani pod szyne prowadzacà do kapówek, która znajduje sie na maszynie - osłona jest otwarta iNie oferuju ochrony przyd piła

tarczowa.

PoTozenie spoczynkowe

• Szyne prowadzęcdo kapowek wraz z zamontowanoslona odkladcwylacnie w połozeniu spoczynkowym z zamkieta oslona.
• Zawsze zachowywoćbepieczny odstep od piy tarczowej. Podczas pracy urzadzenia zachowac odpowiednia odleglość od ruchomych czȩsci.
• Przed usunieciem z obszaru roboczego niewielkich kawatków obrabianego elementu, odpadów drewnianych itp. odczekać do zatrzymania sie pity tarczowej.

Niebezpieczenstwo pochwycenia!

Uwazać, aby podczas pracy częsci ciała i odziezy nie zostaly pochwycone i wciagniete przyżwirujuce elementy konstrukcyjne maszyny (nie nosić krawatów, nie nosić rekawiczek, nie nosić odziezy z szerokimi rekawami; na dlugie włosy zakładc siatkę ochronna).

Stosowac ochrone oczu, aby chronic oczy\ przed wszelkimi czesciami wyrzucanymi\ wskutek przyerwania lub rozerwania

przewodu.

4. Elementy urzadzenia

Patrz strona 2.

1 Profile szyny slezgowej
2 R o w k i
3 P o tozenie spoczynkowe
4 D Zwignia ogranicznika
5 Spręzyna powrotna
6 W s k a znik kata
7 S k a l a k Ātowa
8 Ok tadzina poslizgowa
9 Otwór do zawieszania
10 Zabezpieczenie przydpryskami
11 Sruba ogranicznika katowego
12 Ruchomy ogranicznik katowy
13 Okladzina przyczepna
14 Ogranicznik staly
* w zaleznosci od wyposazenia / w zaleznosci od modelu

5. Uzytkowanie

Przed kaźdym użyciem sprawdzić funkcję powrotna szyny prowadzacej do kapówek

(patrz 4.4). Nie uzywac szyny prowadzacej do kapowek, freieli system automatycznégo powrotu nie Dziata prawidtowo.

5.1 Laczenie maszyny z szyna prowadzacagdo kapowek

Patrz strona 2, rysunek A i B.

• Pilarke tarczowa przystawic rowkami (2) do profili szyny silzigowej (1) szyny prowadzacej do kapowek i nasunac w kierunku zgodnym z kierunkiem obróbki. Rowki (2) w plycie prowadzAcej pilarki tarczowej silzigajsie na profilach (1) szyny prowadzacej.
• Podczas nasuwania maszyny dzwignia ogranicznika (4) wychyla sie na bok. Maszyny nasunac tak, aby dzwignia ogranicznika ponownie sie zatrzasne i zablokowa za stolem pilarki.
• Teraz maszyna jest trwale połoczona z szyną prowadzacă.
• Pilarka musi sie swobodnie poruszać po szynie prowadzacej.

5.2 Odlaczanie maszyny od szyny prowadzacej do kapowek

• Zwolnic pilarke z ogranicznika i przyzesunanie nieco w kierunku zgodnym z kierunkiem obrobki.
• Od c h y zwiigdi ogranicznika (4) i wysunac pilarke z profilu prowadzacego.

5.3 Zabezpieczenie przydpryskami

W stanie fabrycznym zewétrzna krawędź zabezmieczenia przy odpryskami (10) wystaje nieco poza tor cięcia pily tarczowej. Naddatek ten ochina są przy pierwszym ciȩciu. Aby zapobiec wystapieniu wyrwań, podczas nacinania

zabepieczenie przy odpryskami (10) powinno czatkowicie przylegac do podkidu. Krawedź zabepieczenia przy odpryskami jest wówczas,rowna z krawedzia噤ia elementu.

5.4 Praca szyna prowadzacdo kapowek Patrz strona 2, rysunek C.

• Mocno dokrecic srube ogranicznika kątowego (11).
• Szyne prowadzacja do kapowek, wraz z polączona z nią pilarka tarczowa, przytozyme do krawędzi obrabianego elementu od strony ograniczników (14) i (12), któznajduja są na spodniaj stronie szyny prowadzAcej do kapowek.
• Uruchomicpilarke.
• Przesunac pilarke w kierunku zgodnym z kierunkiem obrobki.

Niebezpieczentwo ran ciętych! Oślona otwiera są. Nie dotykać piń tarczowej.

• Po wykonaniu cięcia wączyc pilarke i wycofac są do połozenia spoczynkowej.
• Unieszć szyne prowadźadc do kapowek z obrabianego elementu.
• Jeźeli pilarka i szyna prowadzęca zostano uniesione z obrabianego elementu przyd powrotem do połozenia spoczynkowych, to spreźyna powrotna (5) odciaga szyny prowadzȩc do ogranicznych na pile tarczowej do połozenia spoczynkowych (3).

Niebezpieczentwo zgniecenia wskutek odbicia szyny prowadzacej do kapowek

• Podczas podnoszenia urzadzenia z obrabianego elementu trzymać dIonie poza obszarem za pilarka - po zwolnieniu z elementu szyna prowadzacao do kapowek powraca do pilarki.

5.5 Ustawianie ogranicznika kątowego

Patrz strona 2, rys. C.

PoluzowacSrube (11) ogranicznika katowego (12) na dolnej czeci pilarki oraz tylna scianewskaznikakata (6).Ustawic odpowiedni kat na skali katalowej (7)i ponownie mocno dokrecic Srube.

Ciecia pod katem od -60^ do +60^ regulije sie plynnie. Dla typych podzialek katowych dostepne są nacipecia.

5.6 Ciecie ukość

Ciecia ukość są möglich wy przy dowolnym ustawieniu kątowym. Dociecia ukośćgo maszyny trzeb ustawic zgodnia z opisem zamieszczonym w instrukcji obstogi danego urzadzenia.

6. Konserwacja

6.1 Zabezpieczenie przydpryskami, okladyzina przyczepna i okladyzina poslizgowa

Przed załozeniem okladyziny slizgowej bezwględnie usunac wszymstkie pozostañosci kleju z szyny prowadzacej (w razie potrzeby uzyc Rozpuszczalinika)!

Przy wymianie pilarki tarczowej lub piy tarczowej zwykle konieczna jest rawnież wymiana zabezpieczenia przy odpryskami. Aby ułatwiec

montañ nowego zabezmiezenia przed odpryskami, wciagnac przyednia czescz rowka szyny prowadzacej (ok. 2 - 3 cm), co zapewni pewny uchwyt. Ježeli rczne wciaganie przybebiega zbyt cięzeko, do pociagania zabezmieczenia przed odpryskami można pomocniczo uzyc szczypiec. Zabezmiecenie przed odpryskamiMZe sie wydluzyc podczas wciagania, dlatego z ocinaniem wystajych konćowekazoleca sie odczekać do czasu ulozenia sie zabezmieczenia w szynie prowadzacej.

Zapasowe zabeepieczenia przyd odpryskami (10) sa dostepne pod numerem katalogowym 6.29023000.

Wymienic okladzine przyczepna (13) w przypadku uszkodzenia lub znacznego zuzymia. Elementy zamienne są dostepne pod numerem katalogówym 6.29024000.

Wymienic okladzine slizgowa (8) w przypadku uszkodzenia lub znacznego zuzycia. Elementy zamienne są dostepne pod numerem kataloggowym 6.29025000.
