KFS 44 - Serra METABO - Manual de utilização gratuito

Tipo de produto	Guia de esquadria para serra circular
Marca	Metabo
Modelo	KFS 44
Compatibilidade	Serras circulares Metabo KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS, KS 85 FS
Utilização	Corte preciso e sem lascas de tábuas e painéis
Faixa de ângulo de corte em esquadria	-60° a +60°
Batente de ângulo	Ajustável continuamente
Antilascas	Integrado, substituível (ref. 6.29023000)
Revestimento antiderrapante	Presente, substituível (ref. 6.29024000)
Revestimento deslizante	Presente, substituível (ref. 6.29025000)
Posição de repouso	Com retorno automático por mola de retorno
Indicador de ângulo	Sim, com escala de ângulo
Batente fixo	Sim, na guia
Olhal de suspensão	Presente para armazenamento
Função de retorno automático	Sim, a mola de retorno recoloca a guia na posição de repouso
Manutenção	Limpeza dos perfis, substituição dos antilascas e revestimentos se desgastados
Reparabilidade	Peças de reposição disponíveis (antilascas, revestimentos antiderrapante e deslizante)
Instruções de segurança	Ler o manual, usar óculos de proteção, manter a área limpa
Aperto da peça	Usar um torno ou dispositivo de aperto para estabilizar a peça
Zona de trabalho	Limpa e desobstruída para evitar quedas e ferimentos

Perguntas frequentes - KFS 44 METABO

Quais serras são compatíveis com a guia de esquadria KFS 44?

A guia KFS 44 é compatível com as serras circulares Metabo KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS e KS 85 FS.

Como instalar a serra na guia de esquadria?

Coloque a serra com suas ranhuras nos perfis deslizantes da guia, empurre-a no sentido do corte até que a alavanca do batente trave atrás da mesa de serra.

Como ajustar o ângulo de corte em esquadria?

Afrouxe o parafuso do batente de ângulo, ajuste o ângulo desejado na escala de ângulo (de -60° a +60°), e aperte o parafuso novamente.

Como substituir o antilascas?

Remova o antilascas antigo puxando-o para fora da ranhura. Insira o novo antilascas (ref. 6.29023000) deixando a guia repousar antes de cortar o excesso.

Como limpar e manter a guia de esquadria?

Limpe regularmente os perfis deslizantes. Substitua o revestimento antiderrapante (ref. 6.29024000) ou o revestimento deslizante (ref. 6.29025000) se estiverem danificados ou desgastados.

Quais são as instruções de segurança essenciais?

Use óculos de proteção, mantenha as mãos afastadas da lâmina, utilize um torno para fixar a peça e nunca levante a guia antes que a serra esteja na posição de repouso.

O que fazer se o retorno automático da guia não funcionar?

Não utilize a guia se a mola de retorno não recolocar automaticamente a guia na posição de repouso. Verifique o mecanismo ou entre em contato com o serviço pós-venda.

Qual é a faixa de ângulo de corte em esquadria disponível?

O batente de ângulo permite ajuste contínuo de -60° a +60°. Os ângulos comuns podem ser ajustados usando entalhes especiais.

Quais acessórios de reposição estão disponíveis para o KFS 44?

As peças de reposição incluem o antilascas (6.29023000), o revestimento antiderrapante (6.29024000) e o revestimento deslizante (6.29025000).

Como desmontar a guia da serra?

Empurre ligeiramente a serra no sentido do corte, solte a alavanca do batente e retire a serra do perfil de guia.

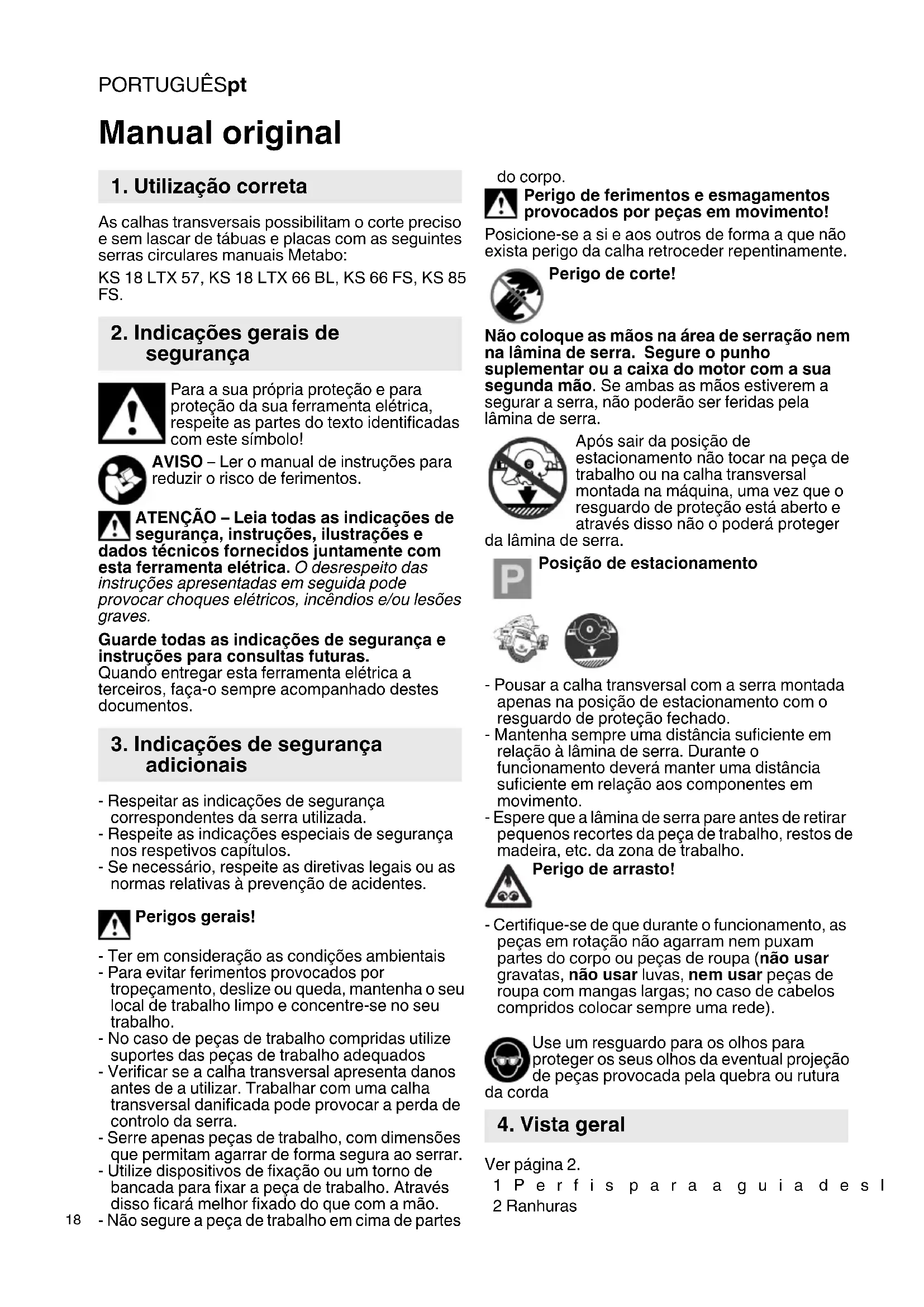

MANUAL DE UTILIZADOR KFS 44 METABO

1. Utilização correta

As calhas transversais possibilam o corte preciso e sem lascar de tabuas e placas com as seguintes serras circularaes manuais Metabo:

KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS, KS 85 FS.

2. Indicações gerais de segurança

Para a sua和个人 proteção e para proteção da sua ferramenta eletrica, respeite as partes do texto identificadas com este símbolo!

AVISO - Ler o manual de instruções para reduzir o risco de ferimentos.

ATENÇão - Leia todas as指示ações de segança, instruções, ilustrações e dados técnicos fornecidos juntamente com esta ferramentaétrica. O desrespeito das instruçõespresentadas em seguida pode provocarCHOqueselétricos,incendiose/oulesgraves.

Guarde todas as indentações de segurar e instruções para consultas futuras.

Quandoentarregar esta ferramenta eletrica a terreiros, faça-o sempre acompanhado destes documents.

3. Indicações de segurar avenidais

• Respeitar as indentações de segurarça correspondentes da serra realizada.
• Respeite as indentações especials de segurar nos respetivos cap它们.
• Se necessário, respeite as direitivas legais ou as normas relativas à prévenção de acidentes.

Perigos gerais!

• Ter em consideração as condições ambientais
• Para evaporar ferimentos provocados por tropeçamento, deslize ou queda, mantenha o seu local de trabalho limpo e concentre-se no seu trabalho.
• No caso de peças de trabalho compridas utilize suportes das peças de trabalho adequados
• Verificar se a calha transversal apareça danos antes de a utiliser. Trabalhar com uma calha transversal danificada pode provocar a perda de controlo da serra.
• Serre apenas peças de trabalho, com dimensoes que permitam agarrar de forma segura ao serrar.
• Utilize dispositivos de fixação ou um torno de bancada para fixar a peça de trabalho. Atrasoes disso ficará melhor fixado do que com a maior.
• Não segure a peça de trabalho em cima de partes

do corpo.

Perigo de ferimentos e esmagamentos provocados por peças em movimento!

Posicao-se a si e aos outros de forma a que não exista perigo da calha retroceder repentinamente.

Perigo de corte!

Não coloque as mãos na area de serração nem na lámina de serra. Segure o punho suplementar ou a caixa do motor com a sua segunda não. Se às vezes estiverem a segurar a serra, não poderao ser feridas pela lámina de serra.

Apos sair da posicao de estacionamento nao tocar na peça de travailho ou na calha transversal montada na MQquina, uma vez que o resguardo de protecao está aberto e atraves disso nao o podera proteger

da lamina de serra.

• Pousar a calha transversal com a serra montada apenas na posicao de estacionamento com o resguardo de protecao fechado.
• Mantenha sempre uma distência sufiente em relação à lámina de serra. Durante o acontecimiento deverá manter uma distência suficiente em relação aos componentes em movimento.
• Espere que a lamina de serra pare antes de retiringthose recortes da peça de trabalho, restos demadeira, etc. da zona de trabajo.

Perigo de arrasto!

• Certifique-se de que durante o funciona, as peças em rotação não agarram nem puxam partes do corpo ou peças de roupa (não usar gravatas, não usar luvas, não usar peças de roupa com mangas largas; no caso de@cabelos compridos colocar sempre uma rede).

Use um resguardo para os olhos para proteger os seu olhos da eventual projecao de peças provocada pela quebra ou rutura

da corda

4. Vista geral

Ver pagina 2.

1 Per fi s para a g ui a de s l
2 Ranhuras

3 Posicao de estacionamento
4 Alavanca de encosto
5 Mola de retração
6 Indicador de angulo
7 Escala angular
8 Revestimento deslizante
9 Orificio para pendurar
10 Proteção contra lascas
11 Parafuso do batente angular
12 Batente angular deslizável
13 Revestimento aderente
14 Encosto fixo
* consoante o equipmentso / consoante o modelo

5. Utilização

Antes de cada'utilisation, verficar a funcão de retração da calha transversal

(very 4.4). Não utilizes a calha transversal, caso a retração automatica não funciona.

5.1 Ligar aquina com a calha transversal

Ver pagina 2, imagem A e B.

• Encostar a serra circular com as ranhuras (2) aos perfis para a guia deslizante (1) na calha-guia e deslizar no sentido de serragem. As ranhuras (2) na placacde guia da serra circular deslizam sobre os perfis (1) da calha-guia.
• Ao deslizar a boa, a alavanca de encosto (4) oscila para o lado. Deslizar a boa ate a alavanca de encosto retroceder e engatar e fique bloqueada por das da mesa de serrar.
• A这其中 está ahora ligada fixamente com a calha.
• A serra deverá deslizar fácilmente sobre a calha.

5.2 Soltar a máquina da calha transversal

• Soltar a serra do encosto e deslizar ligeiramente no sentido de trabalho
• Oscilar a alavanca de encosto (4) para a afastar e puxar a serra para fora do/perfil de guia.

5.3 Proteção contra lascas

Quando novo, aaresta exterior da protecao contra lascas (10) fica um peu saliente em relationao a linha de corte da lamina da serra circular. esta saliencia ecortada durante o primeiro corte. Para evaporar um arrancamento e necessario que a protecao contra lascas (10) assente completeness sobre una base ao cortar. A aresta da protecao contra lascas fica assim uniforme com a aresta de corte da peça de trabalho.

5.4 Trabalhar com a calha transversal

Ver pagina 2, figura C.

• Apertar firmamente o parafuso do batente angular (11).
• Encostar a calha transversal ligada à serra circular com os encostos (14) e (12), que se encontrar na parte inferior da calha transversal à aresta da peça de trabalho.
• Ligar a serra.
• Déslizar a serra no sentido de serragem.

Perigo de corte! O resguardo de proteção abre-se. Não agarrar na lâmina

de serra.

• Após o corte, desligar a serra e deslizar a serra sobre a calha transversal de volta para a posicao de estacionamento.
• Agora, levantar a calha transversal da peça de trabalho.
• Se a serra e a calha são levantaras da peça de trabalho antes de retroceder para a posicao de estacionamento, a calha é puxada novamente paraTRS com a ajuda da mola de retencion (5) para o encosto na serra circular, para a posicao de estacionamento (3).

Perigo de esmagamento devido a contragolpe da calha transversal

• Manter as mês afastadas da peça de trabalho na zona por trás da serra ao elevar o aparecido, uma vez que a calha transversal retrocede para a serra ao soltar da peça de trabalho.

5.5 Ajustar o batente angular

Ver pagina 2, fig. C.

Soltar o parafuso (11) do batente angular (12) na parte inferior da calha transversal e na parte traseira do指示or de angulo (6). Ajustar o angulo pretendido na escala angular (7) e voltar a aperture firmamente o parafuso.

Os cortes angular podem ser ajustados continually de -60^ at ± 60^ . Estao disponiveis entalhes de engatar para todos os tamanhos angulares.

5.6 Serrar com esquadria

Os cortes com esquadria são permitidos em todos os ângulos. O ajuste da boa para o corte em esquadria devem ser consultados no manual de instruções do respetivo aparecido.

6. Manutenção

6.1 Proteção contra lascas, revestimento aderente e deslizante

Antes de montar o revestimento deslizante é necessário remover completeness os resíduos de cola na calha-guía (se necessário com solventes)!

Em caso de substituição da serra circular ou da lámina de serra, por norma é necessário substituir a proteção contra lascas por uma nova. Para colocar a proteção contra lascas nova com maior dificuldade é possivel puxar a parte dianteira para fora da ranhura da calha-guia (aprox. 2 - 3 cm) para proporcionar uma adeência mais segura. Caso está tão fácil colocar a proteção manualmente pode也是非常'utilizar um alicate para fazer a puxar a proteção contra lascas. Uma vez que ao colocar a proteção contra lascas está pode esticar excessively, é recomendado deixar a calhagua repousar um peu antes de cortar as extremidades em excesso da proteção contra lascas.

Poder éendaruna proteção contra lascas (10) de substituição atraves do n.° de pedido 6.29023000.

PORTUGUESpt

Substituir o revestimento aderente (13) em caso de danos ou desgaste excessivo. Podera encomendar revestimentos aderientes de substituicao atraves do n. de pedido 6.29024000

Substituir o revestimento deslizante (8) em caso de danos ou desgaste excessivo. Podera encomendar revestimentos deslizantes de substituição atraves do n. ^国 de pedido 6.29025000
