| Tipo di prodotto | Guida per tagli obliqui per sega circolare |
| Marca | Metabo |
| Modello | KFS 44 |
| Compatibilità | Seghe circolari Metabo KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS, KS 85 FS |
| Utilizzo | Taglio preciso e senza schegge di tavole e pannelli |
| Intervallo angolo di taglio obliquo | -60° a +60° |
| Fermo angolare | Regolabile in modo continuo |
| Protezione anti-schegge | Integrato, sostituibile (rif. 6.29023000) |
| Rivestimento antiscivolo | Presente, sostituibile (rif. 6.29024000) |
| Rivestimento scorrevole | Presente, sostituibile (rif. 6.29025000) |
| Posizione di riposo | Con ritorno automatico tramite molla di richiamo |
| Indicatore angolare | Sì, con scala angolare |
| Fermo fisso | Sì, sulla guida |
| Occhiello di sospensione | Presente per ripostiglio |
| Funzione di richiamo automatico | Sì, la molla di richiamo riporta la guida in posizione di riposo |
| Manutenzione | Pulizia dei profili, sostituzione delle protezioni anti-schegge e rivestimenti se usurati |
| Riparabilità | Ricambi disponibili (protezione anti-schegge, rivestimenti antiscivolo e scorrevole) |
| Istruzioni di sicurezza | Leggere il manuale, indossare occhiali protettivi, mantenere l'area pulita |
| Fissaggio del pezzo | Utilizzare una morsa o dispositivo di fissaggio per stabilizzare il pezzo |
| Area di lavoro | Pulita e sgombra per evitare cadute e lesioni |
Domande frequenti - KFS 44 METABO
Domande degli utenti su KFS 44 METABO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sega in formato PDF gratuitamente! Trova il tuo manuale KFS 44 - METABO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. KFS 44 del marchio METABO.
MANUALE UTENTE KFS 44 METABO
it Istruzioni originali 12
es Manual original 15
pt Manual original 18
sv Bruksanvisning i original 21

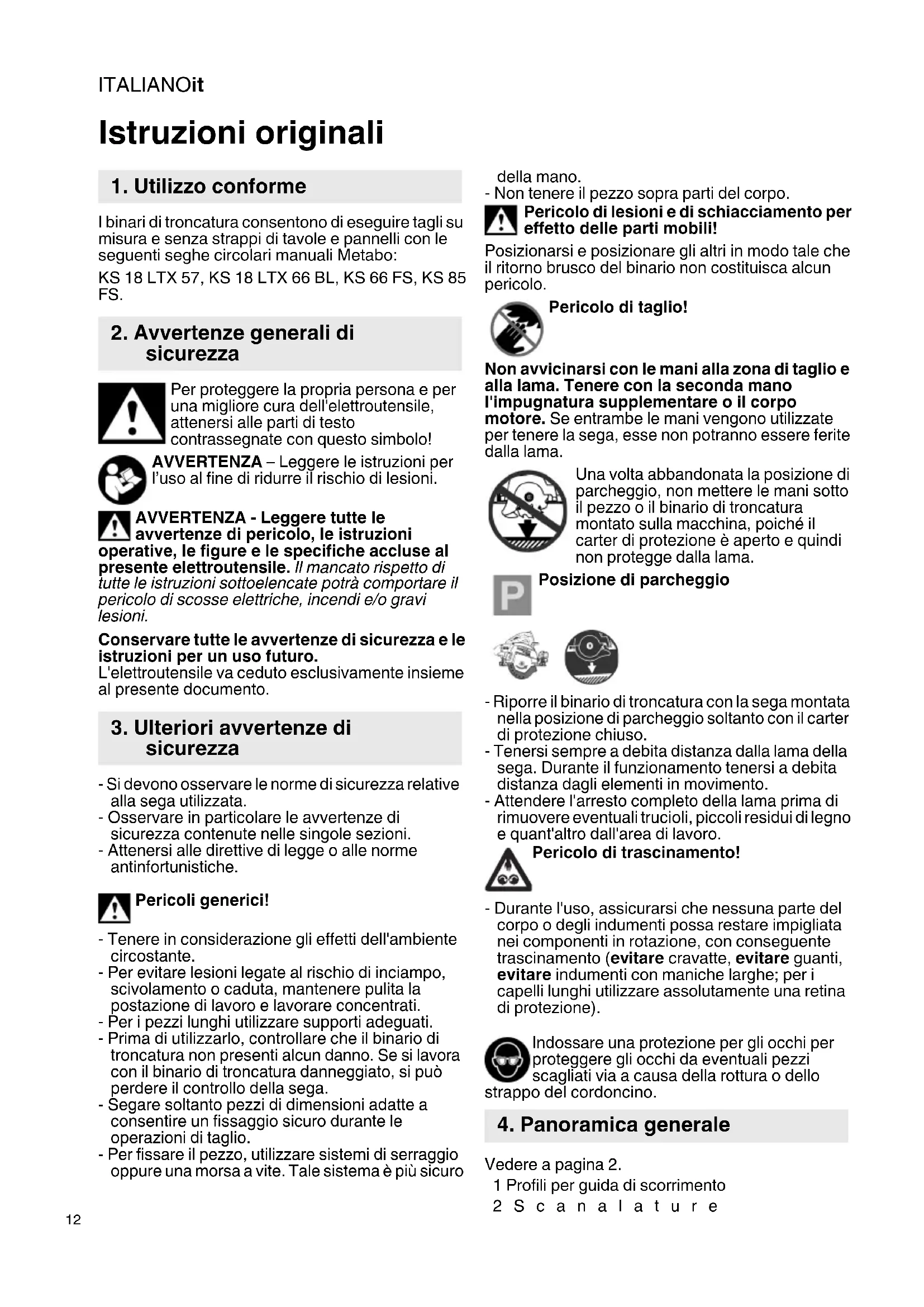

Istruzioni originali
1. Utilizzo conforme
I binari di troncatura consentono di eseguire tagli su misura e essere strappi di tavole e pannelli con le seguenti seghe circolari manuali Metabo: KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS, KS 85 FS.
2. Avvertenze generali di sicurezza
Per proteggere la propria persona e per una migliorare cura dell'elettroutensile, attenersi alle parti di testo contrassegnate con questo symbolo!
AVVERTENZA - Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni.
VERTENZA - Leggere tutte le vertenze di pericolo, le istruzioni
operative, le figure e le specifiche accluse al presente elettROUTensile. Il mancato rispetto di tutte le istruzioni sottoelencate potra comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.
Conservare tutte le avventenze di sicurezza e le istruzioni per un uso futuro.
L'eletttroutensile va ceduto esclusivamente insieme al presente documento.
3. Ulteriori avventenze di sicurezza
- Si devono osservare le norme di sicurezza relative alla sega utilizzata.
- Osservare in particolare le avventenze di sicurezza containute nelle singolesezioni.
- Attenersi alle direttive di legge o alle norme antinfortunistiche.
Pericoli generici!
- Tenere in considerazione gli effetti dell'ambiente circostante.
- Per evitare lesioni legate al rischio di inciampo, scivolamento o caduta, Maintainere pulita la postazione di lavoro e lavorare concentrati.
- Per i pezzi lunghi utilizzare supporti adeguati.
- Prima di utilizzato, controllare che il binario di troncatura non presenti alcun danno. Se si lavora con il binario di troncatura danneggiato, si può perdere il controllo della sega.
- Segare sostanto pezzi di dimensioni adatte a consentire un fissaggio sicuro durante le operazioni di taglio.
- Per fissare il pezzo, utilizzare sistemi di serraggio oppure una morsa a vite. Taleistema è più sicuro
della mano.
- Non tener il pezzo sopra parti del corpo.
Pericolo di lesions e di schiaccamento per effetto delle parti mobili!
Posizionarsi e posizionare gli altri in modo tale che il ritorno brusco del binario non costituisca alcun pericolo.
Pericolo di taglio!
Non avvincini s con le mani alla zona di taglio e alla lama. Tenere con la seconda mano I'impugnatura supplementare o il corpo motore. Se entrambhe le mani vengono utilizzate per tenere la sega, esse non potranno essere ferite alla lama.
Una volta abbandonata la posizione di parcheggio, non mettere le mani sotto il pezzo o il binario di troncatura montato sulla macchina, poiché il carter di protezione è aperto e quindi non protege alla lama.
Posizione di parcheggio
- Riporre il binario di troncatura con la sega montata nella posizione di parcheggio soltanto con il carter di protezione chiuso.
- Tenersi sempre a debita distanza dalla lama della sega. Durante il funzionamento tenersi a debita distanza dagli elementi in movimento.
- Attendere l'arresto completo della lama prima di rimuovere eventuali trucoli, piccoli residui di legno e quant'altro dall'area di lavoro.
Pericolo di trascinamento!
- Durante l'uso, assicurarsi che nessuna parte del corpo o degli indumenti possa restare impigliata nei componenti in rotazione, con seguente trascinamento (evitare cravatte, evitare quanti, evitare indumenti con maniche larghe; per i capelli lunghi utilizzare assolutamente una retina di protezione).
Indossare una protezione per gli occhi per proteggere gli occhi da eventuali pezioni scagliati via a causa della rottrura o dello o del cordoncino.
4. Panorama generale
Vedere a pagina 2.
1 Profili per guida di scorrimento
2 Scanal a t u r e
3 Posizione di parcheggio
4 Leva di arresto
5 M o l l a d i r i c h i a m o
6 Indicatore angolare
7 S c a l a a n g o l o
8 Strato di scorrimento
9 Foro di aggancio
10 Protezione anti-scheggiatura
11 Vite per battuta angolare
12 Battuta angolare regolabile
13 Strato di tenuta
14 Battuta fissa
- in funzione della dotazione / in funzione del modello
5. Utilizzo
Prima di anni utilizzato, controllare la funzione di ritorno del binario di troncatura (vedi 4.4). Non utilizzare il binario di troncatura se il ritorno automatico non funziona.
5.1 Collegare la macchina con il binario di troncatura
Vedere pagina 2, fig. A e B.
- Applicare la sega circolare sul binario di guida inserendola in corrispondenza delle scanalature (2) sui profili per la guida di scorrimento (1), quando spingere nella direzione di taglio. Far scorrere le scanalature (2) nella piastra di guida della sega circolare sui profili (1) del binario di guida.
- Spingendo la macchina, la leva di arresto (4) si sposta lateralmente. Spingere la macchina fino a quando la leva di arresto non scatta all'indietro bloccandosi diaestro al banco sega.
- A Anything, la macchina è saldamente fissata al binario.
- La sega deve scorrere fácilmente sul binario.
5.2 Separare la macchina dal binario di troncatura
- Separare la sega alla battuta e spingerla di un po' nella direzione di lavoro.
- Allontanare la leva di arresto (4) ed estrarre la sega dal profilo di guida.
5.3 Protezione anti-scheggiatura
In condizioni nuove, il bordo esterno della protezione anti-scheggiatura (10) sporge leggermente dal piano di taglio della lama della sega circolare. Questa sporgenza viene eliminata con l'esecuzione del primo taglio. Per evitare una lacerazione, la protezione anti-scheggiatura (10) dovrebbe trovarsi completeness su un fondo quando si inizia il taglio. Il bordo della protezione anti-scheggiatura risulta quindi uguale al bordo di taglio del pezzo in lavorazione.
5.4 Lavorare con il binario di troncatura
Vedere pagina 2, fig. C.
- Stringere a fondo la vite per la battuta angolare (11).
- Appoggiare il binario di troncatura collegato con la sega circolare sul bordo del pezzo in lavorazione tramite le battute (14) e (12) che si trovano sul lato inferiore del binario di troncatura.
-
Mettere in funzione la sega.
-
Spingere la sega nella direzione di taglio.
Pericolo di taglio! Il carter di protezione si\ apre. Non afferrare la lama.
- Al termine del taglio, spegnere la sega e condurla sul binario di troncatura all'indietro versus la posizione di parcheggio.
- Sollevare a Anything il pezzo in lavorazione.
- Se la sega e il binario vengono sollevati dal pezzo prima del ritorno alla posizione di parcheggio, il binario viene portato nuovamente nella posizione di parcheggio (3) sulla battuta della sega circolaretramite la molla di richiamo (5).
Pericolo di schiaccimento dovuto al contraccolpo del binario di troncatura
- Tenere le mani lontane alla zona dietro la sega quando si solleva l'utensile dal pezzo, poiché il binario di troncatura scatta all'indietro verso la sega al momento dell'allontanamento dal pezzo.
5.5 Regolare la battuta angolare
Vedere pagina 2, fig. C.
Svitare la vite (11) della battuta angolare (12) posta sul lato inferiore del binario di troncatura e sul retro dell'indicatore angolare (6). Impostare l'angolo desiderato sulla Scala (7) e serrare di nuovo a fondo la vite.
I tagli angolari sono regolabili in continuo da -60^ a +60^ . Per gli angoli più comuni sono presenti apposite intaccature di arresto.
5.6 Effettuare tagli obliqui
I tagli obliqui possono essere seguiti in tutte le angolazioni. Per la regolazione della macchina per il taglio obliquo si rimanda alle istruzioni per l'uso del relativivo utensile.
6. Manutenzione
6.1 Protezione anti-scheggiatura, strato di tenuta e strato di scorrimento
Prima di applicare lo strato di scorrimento, i residui di colla devono essere completamente rimossi dal binario di guida (se necessario usare un solvente)!
Qualora si cambisegacircolareolama,di regola è necessario sostituire la protezione anti-scheggiatura con una nuova. Per insertire piùfacilitmente la nuova protezione anti-scheggiatura èpossible estrarre la parte anteriore dallascanalatura del binario di guida (circa 2 - 3 cm) perconsentire una presa sicura. Se l'insertimento manuale risulta essere troppo dificoltoso,si pou ricorrere anche a una pinza per tirare la protezione anti-scheggiatura. Poiché durante l'insertimento èpossible che la protezione anti-scheggiatura siallunghi,si suggerisce di lasciare fermo il binario di guida prima di troncare le estremità sporgenti della protezione.
É possibile ordinare la protezione anti-scheggiatura (10) di ricambio con il n. d'ordine 6.29023000
ITALIANOit
Sostituire lo strato di tenuta (13) in caso di danneggiamento o forte usura. E possibile ordinare il ricambio con il n. d'ordine 6.29024000
Sostituire lo strato di scorrimento (8) in caso di danneggiamento o forte usura. E possibile ordinare il ricambio con il n. d'ordine 6.29025000
