KGSV 216 M - Zaag METABO - Gratis gebruiksaanwijzing en handleiding

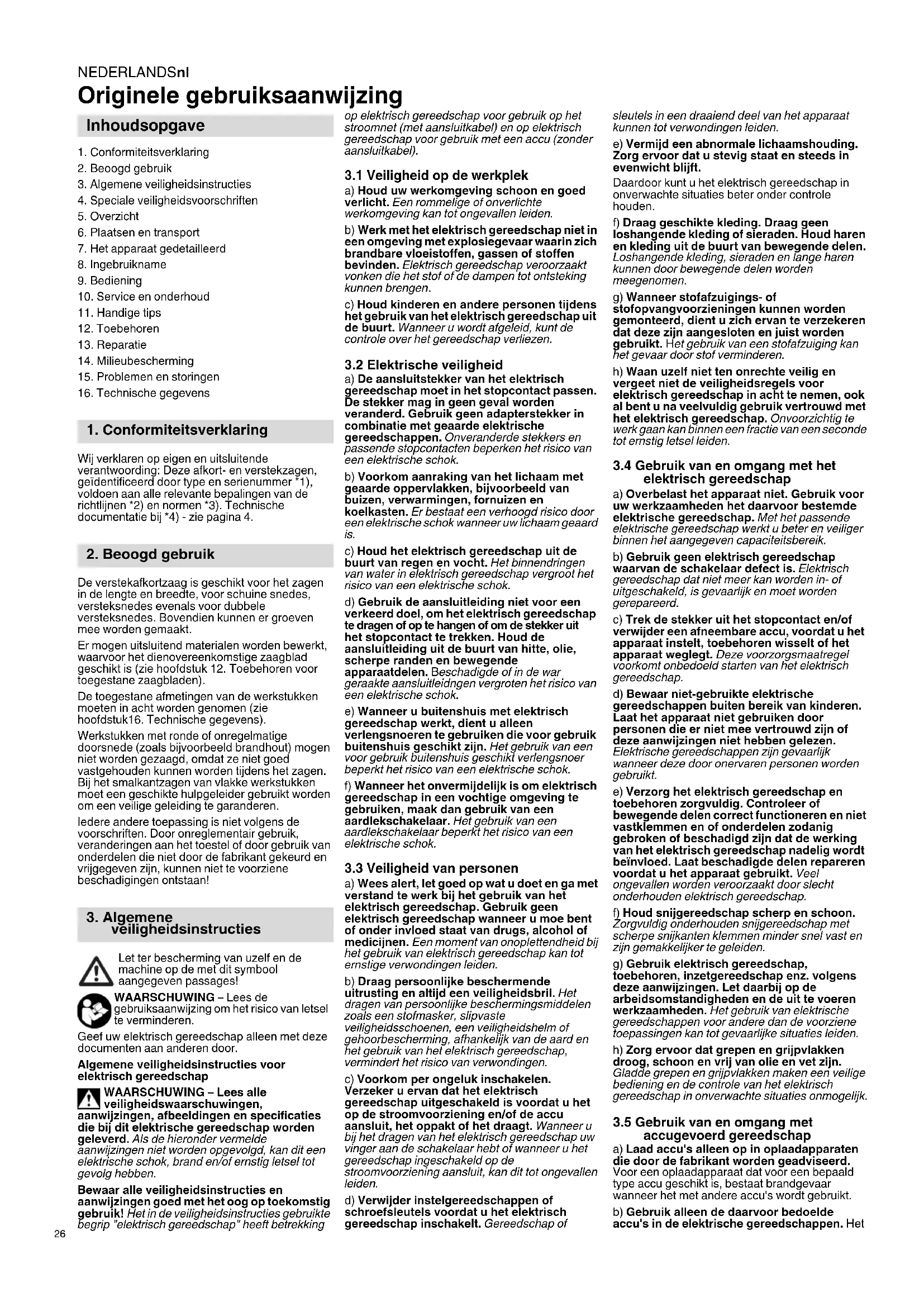

Vind de handleiding van het apparaat gratis KGSV 216 M METABO in PDF-formaat.
📄
Document tijdelijk niet beschikbaar
De handleiding wordt momenteel overgezet naar onze nieuwe server. Deze zal over enkele uren weer toegankelijk zijn. Bedankt voor uw geduld.
Kies uw taal en geef uw e-mailadres: we sturen u een specifiek vertaalde versie.
| Producttype | Radiale verstekzaag |
| Merk | Metabo |
| Model | KGSV 216 M |
| Zaagblad diameter | 216 mm |
| Zaagblad boring | 30 mm |
| Onbelast toerental | 4800 omw/min |
| Opgenomen vermogen | 1500 W |
| Voeding | Netstroom 230 V, 50 Hz |
| Beschermingsklasse | Klasse II |
| Zaagfuncties | Rechte zaagsneden, verstek (0-47° L/R), afschuining (0-45° L, +2° R), dubbele verstekzaagsneden, sleuven met diepte-aanslag |
| Veiligheidsvoorzieningen | Pendelende beschermkap, veiligheidsvergrendeling, zaagbladstop, zaaglaser (klasse 2, <1 mW, 650 nm) |
| Verlichting | Werkvlakverlichting (afhankelijk van model) |
| Afzuiging | Aansluiting voor stofzuiger (Ø 44/58/100 mm) en zaagselopvangzak |
| Klemvoorziening | Werkstukklem (2 posities) |
| Tafelverlengingen | Zijdelingse verstelbare verlengingen |
| Lasergeleiding | Instelbaar in hoek en zijdelingse verplaatsing |
| Onderhoud | Zaagbladwissel, reiniging zaagsel, smeren geleidingen |
| Gewicht | 15 kg (ca.) |
| Afmetingen (L x B x H) | 580 x 660 x 450 mm (ca.) |
Veelgestelde vragen - KGSV 216 M METABO
Hoe het zaagblad vervangen?
Haal de stekker uit het stopcontact. Plaats de zaagkop in de bovenste stand. Vergrendel het zaagblad met de stopknop (18). Draai de spanschroef (43) los met de klok mee (linkse schroefdraad). Til de beschermkap (6) op en verwijder de buitenste flens (44) en het zaagblad. Reinig de spanvlakken. Plaats het nieuwe zaagblad met de juiste draairichting (pijl). Plaats de buitenste flens terug en draai de schroef vast tegen de klok in. Controleer of de kap goed functioneert.
Hoe de zaaglaser afstellen?
Voor de hoekafstelling: draai de centrale schroef (40) los, draai de laser, en draai weer vast. Voor zijdelingse afstelling: draai de rechter (42) en linker (41) schroeven los, verplaats de laser horizontaal, en draai ze weer vast.
Hoe een verstekzaagsnede maken?
Draai de blokkeerhendel (11) van de draaitafel los en ontgrendel de pal (12). Stel de gewenste hoek in (0 tot 47° links of rechts). Draai de hendel weer vast. Ga dan te werk als bij een rechte snede: klem het werkstuk vast, bedien de veiligheidsvergrendeling (26), druk op de schakelaar (27), laat de kop zakken en duw de zaag door het werkstuk.
Hoe de aanslag afstellen?
Draai de inbusschroeven (49) los. Plaats de aanslag (25) zodanig dat deze loodrecht op het zaagblad staat wanneer de draaitafel op 0° staat. Draai de schroeven weer vast.
Hoe de diepte-aanslag voor sleuven gebruiken?
Stel de diepte-aanslag (50) in op de gewenste diepte en zet vast met de contramoer. Laat de kop zakken om de diepte te controleren met een proefsnede. Maak de sleuf zonder zijdelingse druk op het zaagblad.
Wat zijn de maximale afmetingen van het werkstuk?
Raadpleeg de tabel op pagina 4 van de handleiding. De afmetingen zijn afhankelijk van het type snede (recht, verstek, afschuining). Over het algemeen is bij een rechte snede de maximale hoogte ongeveer 100 mm en de breedte tot 216 mm. Gebruik ondersteuningen voor lange werkstukken.
Hoe een stofzuiger aansluiten?
Gebruik een adapter (ref. 0910058010) om een stofzuigerslang van 44, 58 of 100 mm op de afzuigaansluiting (3) aan te sluiten. U kunt ook de meegeleverde zaagselopvangzak gebruiken. Zorg ervoor dat de stofzuiger voldoet aan de vereisten voor debiet en onderdruk (zie technische gegevens).
Wat te doen als de zaag trilt?
Controleer of het zaagblad niet vervormd of verkeerd gemonteerd is. Vervang het indien nodig. Zorg ervoor dat het zaagblad goed is vastgezet en de binnenflens correct is gepositioneerd. Als het trillen aanhoudt, neem dan contact op met de klantenservice.
Hoe de zaag vervoeren?
Laat de zaagkop zakken en vergrendel de transportbevestiging (24). Blokkeer de trekinrichting in de achterste stand met de borgschroef (13). Til de machine op aan de transporthendel (20) of, als deze ontbreekt, aan de volledig ingeschoven en geblokkeerde tafelverlengingen (16).
Hoe de zaag reinigen?
Haal de stekker uit het stopcontact. Gebruik een borstel of stofzuiger om zaagsel te verwijderen van de afstelmechanismen, bedieningselementen, ventilatiesleuven, onder de tafelinsert, de laser en de verlichting. Gebruik geen agressieve reinigingsmiddelen. Smeer de geleidingen licht in.
