Өнім түрі	Радиалды ара
Бренд	Metabo
Модель	KGSV 216 M
Пышақ диаметрі	216 мм
Пышақ тесігі	30 мм
Жүксіз жылдамдық	4800 айн/мин
Жұтылатын қуат	1500 Вт
Қуат көзі	Желі 230 В, 50 Гц
Қорғау түрі	II сынып
Кесу функциялары	Тікелей кесу, бұрышпен (0-47° сол/оң), көлбеу (0-45° сол, +2° оң), қос бұрышты кесу, тереңдік шектегішімен ойық салу
Қауіпсіздік құрылғылары	Тербелмелі қорғаныс қақпағы, қауіпсіздік құлпы, пышақты тоқтату, кесу лазері (2 сынып, <1 мВт, 650 нм)
Жарықтандыру	Кесу аймағын жарықтандыру (модельге байланысты)
Шаң сору	Шаңсорғышқа жалғау (Ø 44/58/100 мм) және үгінді жинайтын қап
Бекіту	Бөлшектерді бекіту құрылғысы (2 позиция)
Үстел ұзартқыштары	Бүйірлік, реттелетін
Лазер бағыттаушы	Бұрышпен және бүйірден реттеледі
Күтім	Пышақты ауыстыру, үгінділерді тазалау, бағыттағыштарды майлау
Салмағы	15 кг (шамамен)
Өлшемдері (Ұ x Е x Б)	580 x 660 x 450 мм (шамамен)

Жиі қойылатын сұрақтар - KGSV 216 M METABO

Пышақты қалай ауыстыруға болады?

Құрылғыны ажыратыңыз. Басын жоғарғы күйге қойыңыз. Пышақты тоқтату түймесімен (18) бекітіңіз. Бекіту бұрандасын (43) сағат тілімен (сол жақ жіп) босатыңыз. Қорғаныс қақпағын (6) көтеріп, сыртқы фланецті (44) және пышақты алыңыз. Бекіту беттерін тазалаңыз. Жаңа пышақты айналу бағытын (көрсеткі) сақтай отырып орнатыңыз. Сыртқы фланецті қайта салып, бұранданы сағат тіліне қарсы бұрап бекітіңіз. Қақпақтың жұмысын тексеріңіз.

Кесу лазерін қалай реттеуге болады?

Тік бұрышты реттеу үшін: орталық бұранданы (40) босатыңыз, лазерді бұраңыз, содан кейін қайта бекітіңіз. Бүйірлік реттеу үшін: оң (42) және сол (41) бұрандаларды босатыңыз, лазерді көлденең жылжытыңыз, содан кейін қайта бекітіңіз.

Бұрыштық кесу қалай орындалады?

Айналмалы үстелдің бекіту тұтқасын (11) босатып, тоқтату құлпын (12) ашыңыз. Қажетті бұрышты (0-ден 47°-қа дейін солға немесе оңға) орнатыңыз. Тұтқаны қайта бекітіңіз. Содан кейін тікелей кесудегідей әрекет етіңіз: бөлшекті бекітіңіз, қауіпсіздік құлпын (26) басыңыз, қосқышты (27) басыңыз, басты төмендетіп, араны бөлшек арқылы итеріңіз.

Тоқтатқышты қалай реттеуге болады?

Алтыбұрышты бұрандаларды (49) босатыңыз. Тоқтатқышты (25) айналмалы үстел 0° болғанда пышаққа перпендикуляр болатындай етіп орналастырыңыз. Бұрандаларды қайта бекітіңіз.

Тереңдік шектегішті ойық салу үшін қалай пайдалануға болады?

Тереңдік шектегішті (50) қажетті тереңдікке орнатып, қарсы гайкамен бекітіңіз. Сынама кесу арқылы тереңдікті тексеру үшін басты төмендетіңіз. Пышаққа бүйірлік қысымды болдырмай ойықты орындаңыз.

Өңделетін бөлшектің максималды өлшемдері қандай?

Нұсқаулықтың 4-бетіндегі кестені қараңыз. Өлшемдер кесу түріне (тік, бұрыштық, көлбеу) байланысты. Жалпы, тікелей кесу үшін максималды биіктік шамамен 100 мм және ені 216 мм-ге дейін. Ұзын бөлшектер үшін тіректерді пайдаланыңыз.

Шаңсорғышты қалай жалғауға болады?

44, 58 немесе 100 мм сору шлангісін сору түтігіне (3) жалғау үшін адаптерді (0910058010) пайдаланыңыз. Сонымен қатар жиынтықтағы үгінді жинайтын қапты пайдалануға болады. Шаңсорғыштың ағын және вакуум талаптарына (техникалық сипаттамаларды қараңыз) сәйкес келетініне көз жеткізіңіз.

Ара дірілдесе не істеу керек?

Ара пышағының деформацияланбағанын немесе дұрыс орнатылмағанын тексеріңіз. Қажет болса, оны ауыстырыңыз. Пышақтың дұрыс бекітілгеніне және ішкі фланецтің дұрыс орналасқанына көз жеткізіңіз. Діріл сақталса, сатудан кейінгі қызметке хабарласыңыз.

Араны қалай тасымалдауға болады?

Кесу басын төмендетіп, көлік бекітпесін (24) іске қосыңыз. Тартпа құрылғысын артқы күйде бекіту бұрандасымен (13) бекітіңіз. Құрылғыны тасымалдау тұтқасынан (20) немесе, егер жоқ болса, толық енгізілген және бекітілген үстел ұзартқыштарынан (16) көтеріңіз.

Араны қалай тазалауға болады?

Құрылғыны ажыратыңыз. Реттеу құрылғыларынан, басқару элементтерінен, желдету саңылауларынан, үстел кірістірмесінің астынан, лазер мен жарықтандырудан үгінділерді кетіру үшін щетка немесе шаңсорғыш пайдаланыңыз. Агрессивті жуғыш заттарды қолданбаңыз. Бағыттағыш элементтерін аздап майлаңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ KGSV 216 M METABO

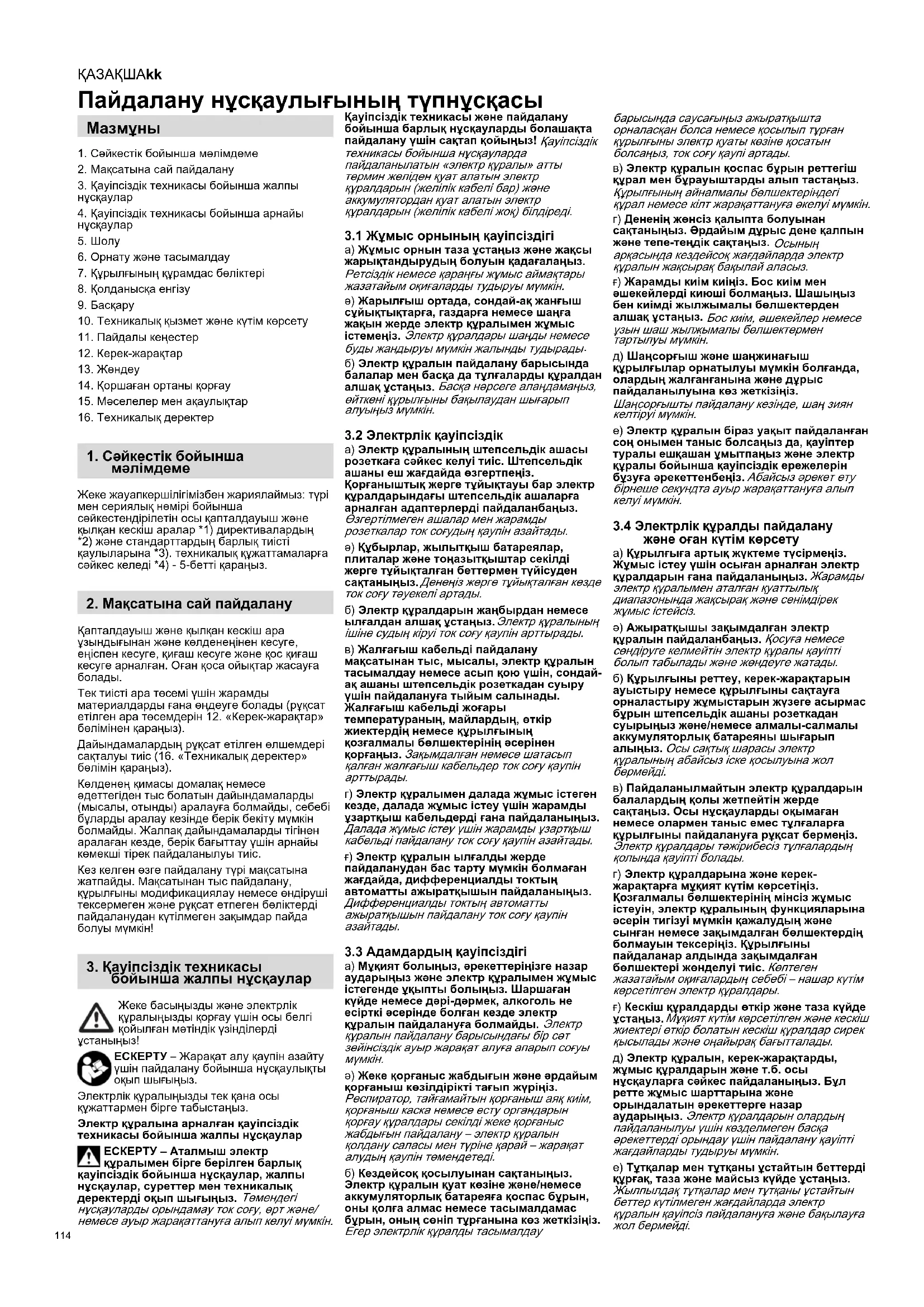

kk Пайдалану нускаулығының түпнускасы 114

Пайдалану нускаулығының түпнұсқасы

Мазмуны

1. Сәйкестік бойынша мәлімдеме
2. Максатына сай пайдалану
3. Қауіпсіздік техникасы бойынша жалпы нұсқаулар
4. Қауіпсіздік техникасы бойынша арнайы нұсқаулар
5. Шолу
6. Орнату және тасымалдау
7. Курылғының кұрамдас бөліктері
8. Қолданыска енгізу
9. Баскару
10. Техникалық қызмет және күтім көрсету
11. Пайдалы кецестер
12. Керек-жарактар
13. Жөндеу
14. Коршаған ортаны корғау
15. Мәселелер мен ақаулықтар
16. Техникалық деректер

1. Сэйкестік бойынша мәлімдеме

Жеке жауапкершілігімізбен жариялаймыз: турі мен сериялық нөмірі бойынша сәйкестендірілетін осы капталдауыш және қылқан кескіш аралар *1) директивалардың *2) және стандарттардың барлық тисті қаулыларына *3). техникалық құжаттамаларға сәйкес көледі *4) - 5-бетті қараңыз.

2. Максатына сай пайдалану

Қапталдауыш және қылқан кескіш ара ұзындығынан және қөлденеңінен кесуге, еңіспен кесуге, қигаш кесуге және қос қигаш кесуге арналған. Оған қоса ойықтар жасауға болады.

Тек тиісті ара төсемі үшін жарамды материалдарды ғана өңдеуге болады (руксат етілген ара төсемдерін 12. «Керек-жарактар» бөлімінен қараңыз).

Дайындамалардың рүқсат етілген өлшемдері сақталуы тиіс (16. «Техникалық деректер» бөлімін қараңыз).

Көлденен қимасы домалақ немесе әдеттегіден тыс болатын дайындамаларды (мысалы, отынды) аралауға болмайды, себебі буларды аралау кезінде берік бекіту мүмкін болмайды. Жалпақ дайындамаларды тігінен аралаган кезде, берік бағыттау үшін арнайы көмекші тірек пайдаланылуы тис.

Кез келген өзге пайдалану түрі мақсатына жатпайды. Мақсатынан тыс пайдалану, құрылғыны модификациялау немесе өндіруші тексермеген және рукқсат етпеген бөліктерді пайдаланудан күтілмеген зақымдар пайда болуы мумкін!

3. Kayiπcizidik техникасы бойынша жалпы нускаулар

Жеке басыңызды және электрлік құралыңызды қорғау үшін осы белгі қойылған мәтіндік үзінділерді

ЕСКЕРТУ – Жаракат алу каупін азайту ўшін пайдалану бойынша нұсқаулықты оқып шығыңыз.

Электрлік құралыңызды тек қана осы құжаттармен бірге табыстаңыз.

Электр құралына арналған қауіпсіздік техникасы бойынша жалпы нұсқаулар

ЕСКЕРТУ – Аталмыш электр - куралымен бірге берілген барлық қауіпсіздік бойынша нұсқаулар, жалпы нұсқаулар, суреттер мен техникалық деректерді оқып шығыңыз. Теменdegі нұсқауларды орындамау ток соғу, өрт және/ немесе ауыр жаракаттануға алып келуі мүмкін.

Қауінсіздік техникасы және пайдалану бойынша барлық нүсқауларды болашақта пайдалану үшін сақтап қойыңыз! Қауінсіздік техникасы бойынша нүсқауларда пайдаланылатын «электр құралы» атты термин желіден қуат алатын электр құралдарын (желілік кабелі бар) және аккумулятордан куат алатын электр құралдарын (желілік кабелі жок) білдіреді.

3.1 Жұмыс орнының қауіпсіздігі

а) Жумыс орнын таза устаңыз және жақсы жарыктандырудың болуын қадағалаңыз. Ретсіздік немесе қараңғы жумыс аймақтары жазатайым оқиғаларды тудыруы мүмкін.
э) Жарылғыш ортада, сондай-ақ жанғыш сұйықтықтарға, газдарға немесе шаңға жақын жерде электр құралымен жұмыс істемеңз. Электр құралдары шанды немесе буды жандыруы мүмкін жалынды тудырады.
б) Электр күралын пайдалану барысында балалар мен басқа да тулгаларды күралдан алшак ұстаңыз. Басқа нәрсеге аландамаңыз, вейткені кұрылғыны бақылаудан шығарып алуыңыз мүмкін.

3.2 Электрлік қауіпсіздік

а) Электр куральның штепсельдік ашасы розеткаға сәйкес келуі тиіс. Штепсельдік ашаны еш жагдайда өзертпеніз. Корғаныштық жерге тұйықтауы бар электр куралдарындағы штепсельдік ашаларға арналған адаптерлерді пайдаланбаңыз. Өзертілмеген ашалар мен жарамды розеткалар ток соғудың қаупін азайтады.

э) Кубырлар, жыпыткыш батареялар, плиталар және тоңазытқыштар секілді жөрге түйыкталған беттермен түйісуден сақтаныңыз. Денеңзі жөрге түйыкталған кезде ток соғу тәукелі артады.

б) Электр құралдарын жаңбырдан немесе ыпғалдан алшақ ұстаңыз. Электр құралының ішіне судың кіруғ ток соғу қаупін арттырады.

в) Жалғағыш кабельді пайдалану мақсатынан тыс, мысалы, электр құралын тасымалдау немесе асып қою үшін, сондай- ақ ашаны штепсельдік розеткадан суыру үшін пайдалануға тыйым салынады. Жалғағыш кабельді жоғары температураның, майлардың, өткір жиектердің немесе құрылғының қозғалмалы бөлшектерінің әсерінен қорғаңыз. Зақымдалған немесе шатасып қалған жалғағыш кабельдер ток соғу қаупін артырады.

г) Электр құралымен далад жұмыс істеген кезде, далада жұмыс істеу үшін жарамды үзартқыш кабельдерді ғана пайдаланыңыз. Далада жұмыс істеу үшін жарамды үзартқыш кабельді пайдалану ток согу қаупін азайтады.

f) Электр құралын ылғалды жерде пайдаланудан бас тарту мүмкін болмаған жағдайда, дифференциалды токтың автоматты ажыратқышын пайдаланыңыз. Дифференциалды токтың автоматты ажыратқышын пайдалану ток соғу қаупін азайтады.

3.3 Адамдардың қауіпсіздігі

а) Мукият болыңыз, әрекеттеріңізге назар аударыңыз және электр күралымен жұмыс істегенде ұқыпты болыңыз. Шаршаган күйде немесе дәрі-дәрмек, алкоголь не есірткі әсерінде болған кезде электр күралын пайдалануға болмайды. Электр күралын пайдалану барысындағы бір сәт зейінсіздік ауыр жақақат алуға апарып соғуы мүмкін.

ə) Жеке қорғаныс жабдығын және әрдайым қорғаныш көзілдірікті тағып жүріңіз.
Респиратор, тайғамайтын қорғаныш аяқ киім, қорғаныш каска немесе есту органдарын қорғау құралдары секілді жеке қорғаныс жабдығын пайдалану – электр құралын қолдану сапасы мен түріне қарай – жақақат алудың қаупін төмендетеді.

б) Кездейсок қосылуынан сақтаныңыз. Электр құралын қуат көзіне және/немесе аккумуляторлық батареяға қоспас бұрын, оны қолға алмас немесе тасымалдамас бұрын, оның сөніп түрганына көз жеткізіңіз. Егер электрлік құралды тасымалдау

барысында саусағыңыз ажыратқышта орналасқан болса немесе қосылып түрған құрылғыны электр куаты көзіне қосатын болсаңыз, ток соғу қаупі артады.

в) Электр куралын коспас бурын реттегіш курал мен бурауыштарды алып тастаңыз. Курылғының айналмалы белшектеріндегі курал немесе кілт жаракаттануға әкелуі мумкін.
г) Дененің жәнсіз қалыпта болуынан сақтаныңыз. Әрдайым дұрыс дене қалпын және тепе-теңдік сақтаңыз. Осының арқасында кездейсок жағдайларда электр қуралын жақсырақ бақылай аласыз.
f) Жарамды киім кийніз. Бос кімін мен өшекейлерді киюші болмаңыз. Шашыңыз бен кийіді жылжымалы бөлшектерден алшақ устаңыз. Бос кімін, өшекейлер немесе үзын шаш жылжымалы бөлшектермен тартылуы мумкин.
д) Шаңсорғыш және шаңжинағыш кұрылғылар орнатылуы мүмкін болғанда, олардың жалғанғанына және дұрыс пайдаланылуына көз жеткізіңіз. Шаңсорғышты пайдалану кезінде, шаң зиян келтіруғ мүмкін.
e) Электр куралын біраз уақыт пайдаланған соң онымен таныс болсаңыз да, қауінтер туралы ешкашан ұмытпаңыз және электр куралы бойынша қауіпсіздік ережелерін бузуға әрекеттенбенțиз. Абайсыз арекет ету бірнеше секундта ауыр жақақттануға алып келуі мумкін.

3.4 Электрлік құралды пайдалану және оған күтім көрсету

а) Курыллыға артық жуктеме түсірменіз. Жұмыс істеу үшін осыған арналған электр кұралдарын гана пайдаланыңыз. Жарамды электр кұралымен атаған куаттылық диапазонында жақсырақ және сенімдірек жұмыс істейсіз.
э) Ажыраткышы закымдалған электр күралын пайдаланбаныз. Косуға немесе сөндіруге келмейтін электр күралы кауіпті болып табылады және жәндеуге жатады.
б) Кұрылғыны реттеу, керек-жарактарын ауыстыру немесе кұрылғыны сақтауға орналастыру жұмыстарын жүзеге асырмас бұрын штепсельдік ашаны розеткадан суырыңыз және/немесе алмалы-салмалы аккумуляторлық батареяны шығарып алыңыз. Осы сақтық шарасы электр құралының абайсыз іске қосылуына жол бермейді.
в) Пайдаланылмайтын электр куралдарын балалардың қолы жетпейтін жерде сақтаңыз. Осы нүсқауларды оқымған немесе олармен таныс емес түлғаларға курылғыны пайдалануға руксат берменіз. Электр куралдары тәжірибесіз түлғалардың қолында қауілті болады.
г) Электр күралдарына және керек- жарактарға муқият күтім көрсетіңіз. Козғалмалы бөлшектерінің мінсіз жұмыс істеуін, электр күралының функцияларына әсерін тигізуі мүмкін қажалудың және сынған немесе зақымдалған бөлшектердің болмауын тексеріңіз. Құрылғыны пайдаланар алдында зақымдалған бөлшектері жәнделуі тиқ. Көптеген жазатайым окигалардың себебі – нашар күтім керсетілген электр күралдары.
f) Кескіш куралдарды өткір және таза күйде ұстаңыз. Муқият күтім көрсетілген және кескіш жиектері өткір болатын кескіш куралдар сирек қысылады және оңайырақ бағытталады.
д) Электр күралын, керек-жарактарды, жұмыс күралдарын және т.б. осы нұсқауларға сәйкес пайдаланыңыз. Бул ретте жұмыс шарттарына және орындалатын әрекеттерге назар
аударыңыз. Электр құралдарын олардың пайдаланылуы үшін көзделмеген басқа арекеттерді орындау үшін пайдалану қауіпті жағдайларды тудыруы мумкін.
e) Туткалар мен тутканы устайтын беттерді кургак, таза және майсыз күйде устаңыз. Жылпылдақ туткалар мен тутканы устайтын беттер күтілмеген жағдайларда электр куралын қауіпсіз пайдалануға және бақылауға жол бермейді.

3.5 Аккумуляторлық құралдарды пайдалану және оларға күтім көрсету

a) Аккумуляторларды тек өндіруші ұсынған зарядтағыш құрылғылармен зарядтаңыз. Аккумуляторлық батареяның белгілі бір түріне арналған зарядтағыш құрылғыда басқа аккумуляторлық батареяларды зарядтаған кезде өрт қаупі туындайды.

о) Электр куралдарында тек оларга арналған аккумуляторлық батареяларды пайдаланыңыз. Басқа аккумуляторлық батареяларды пайдалану жарақаттану және өрт қауіпін тудыруы мүмкін.

б) Пайдаланылмайтын аккумуляторлық батареяны контактілердің түйісуүн тудыруы мүмкін түйреуіштер, тиындар, кіпттер, шегелер, бұрандалар немесе басқа да шағын металл заттардан алшақ ұстаңыз. Аккумуляторлық батарея контактілерінің арасындағы қысқа түйықталу күйіктерге немесе өртке апарып согуы мүмкін.

в) Кате жолмен пайдаланған жағдайда аккумуляторлық батареядан сұйықтық ағуп кетуі мүмкін. Мүндай жағдайда аккумуляторлық батареяға тименіз. Жанақан жағдайда сумен шайып шығыңыз. Сұйықтық көзге тиген жағдайда дерігерден жөрдем сұраңыз. Аккумуляторлық батареядан шыққан сұйықтық терінің тітіркенуіне немесе қүйіктерге апарып соғуы мүмкін.

г) Зақымдалған немесе өзгертілген аккумуляторлық батареяларды пайдаланбаныз. Зақымдалған немесе өзгертілген аккумуляторлық батареялар күтілмеген өрекет етіп, өрт, жарьлыс немесе жаракаттану қаупін тудыруы мумкін.

f) Аккумуляторлық батареяға өрт немесе тым жоғары температура әсерін тигізбеніз.
Өрт немесе 130°C шамасынан жоғары температура жарылыска апарып соғуы мүмкін.

д) Зарядтау бойынша барлық нүсқауларды орынданаңыз және аккумуляторлық батареяны немесе аккумуляторлық кұралды ешкашан пайдалану бойынша нүсқаулықта белгіленген температуралық диапазоннан тыс зарядтамаңыз. Қате зарядтау немесе белгіленген температуралық диапазоннан тыс зарядтау аккумуляторлық батареяны зақымдал, өрт қаупін артыруы мүмкін.

3.6 Сервистік қызмет көрсету

а) Электр құралы тек қана білікті қызметкерлер тарапынан және түпнұска қосалқы бөлшектермен жәнделуі тис. Осылайша электр құралының қауіпсіздігін қамтамасыз етуге болады.

з)Зақымдалған аккумуляторлық батареяларды жендеуге әрекеттенбеніз. Аккумуляторлық батареяларға техникалық қызмет көрсету бойынша барлық жұмыстар тек қана өндіруші немесе өкілетті қызмет көрсету орталығының тарапынан орындалуы мүмкін.

3.7 Kayıncızdık техникасы бойынша косымша нүсқаулар

– Аталмыш пайдалану бойынша нускаулық осыніда сипатталған құрылғылармен жұмыс істеу жәніндегі техникалық біліктілікке іе адамдарға арналған. Егер мундай құрылғылармен жұмыс істеуден тежірибеніз болмаса, алдымен білікті түлғалардың көмегін сурау қажет.

– Өндіруші аталмыш пайдалану бойынша нүсқаулықтың сақталмағанынан түындаған зақымдар үшін ешқандай жауапкершілікті өз мойнына алмайды.

Аталмыш пайдалану бойынша нускаулықтағы мәліметтер келесідей белгіленген:

Kayin!

Жаракат алу немесе қоршаған ортаға зиян келтіру қаупі туралы ескерту.

Тартылу каупі бар! Дене мушелерінің немесе киімнің

усталып қалуынан жаракат алу қаупі туралы ескерту.

Назар аударыңыз! Мүлікке залал келтіру қаупі туралы ескерту.

Нускау: Толыбырақ акпарат.

4. Кауіпсіздік техникасы бойынша арнайы нүсқаулар

а) Капталдауыш және қылқан кескіш аралар ағаш немесе ағашқа ұқсас өнімдерді кесуге арналған, опарды өзектер, қарнактар, бұрандалар және т.б. сияқты болат дайындамаларды кесу үшін пайдалануға болмайды. Абразивті шаң астыңғы қорғаныш қалпақ сияқты жылжымалы бөліктердің бұгатталуына апарып соғады. Кесу кезіндегі пайда болатын үшқын астыңғы қорғаныш қалпақтың, ішпектің және басқа да пластик бөліктердің өртенуіне әкеледі.

э) Дайындаманы мумкіндігінше қысқышпен бекітіңз. Дайындаманы қолыңызбен устаган жағдайда, қолыңыз әрдайым ара тесемінің әр жағынан кемінде 100 мм алшак болуы тиіс. Аталмыш араны қысу немесе қолмен устау үшін тым шағын болатын дайындамаларды кесу үшін пайдаланбаңыз. Қолыңыз ара тесеміне тым жақын болғанда, ара тесемінің тиюінен жақақат алу қаупінің дәрежесі аса жоғары болады.

б) Дайындама жылжымауы тиіс және оны верік қысу немесе тірекке және үсталге басу керек. Дайындаманы ара төсеміне жылжытуға және «бос қолмен» кесуге болмайды. Бос немесе жылжып түрған дайындамалар жоғары жылдамдықпен лақтырылып шығуы және жарақат тигізуі мүмкін.

в) Араны дайындамадан өткізіңіз. Араны дайындама ішінде тартуга болмайды. Бір кесік жасау үшін ара бастиегін көтеріп, кеспей дайындама үстінен тартыңыз. Содан кейін қозғалтқышты қосыңыз, ара тесемін темен қайырыңыз және араны дайындама арқылы итеріңіз. Тартып кескен кезде, ара тесемі дайындамада турып қалуы және ара тесемінің белігі пайдаланушыға қарай мәжбурлі турде лактырылуы мумкін.

г) Қолыңызды ара төсемінің алдынан немесе артынан, белгіленген кесік сызығының үстінен айқастырмаңыз. Дайындаманы «айқастырылған қолмен» тіреу, ягни дайындаманы ара төсемінің жанында сол немесе оң қолмен тік ұстау әте қауіпті болып табылады.

f) Ара төсемі айналып түрганда, тірек артына қол сукпаңыз. Қол мен айналып түрган ара төсемінің арасындағы 100 мм қаулпсіз қашықтықтан асыруға болмайды (ара төсемінің екі жағы үшін қолданылады, мысалы, сүрек қалдығын кетірген кезде). Айналмалы ара төсемінен қолыңызға дейінгі арақашықтықты анықтау мүмкін емес және сіз ауыр жаракат алуыңыз мүмкін.

д) Дайындаманы кесуден бұрын тексеріңіз. Дайындама бүгілген немесе қигаштанған жағдайда, оңы сыртқа майыскан жағымен тірекке көріңіз. Кесік сызығының бойында дайындама, тірек пен устеп арасында бос орын болмаганына әрдайым кез жеткізіңіз. Бүгілген немесе қигаштанған дайындамалар бұралуы немесе жылжып кетуі және кескен кезде айналмалы ара тәсемінің құсыпыуына әкелуі мүмкін. Дайындама ішінде шегелер немесе басқа да бөгде заттар болмауы тиіс.

e) Араны устелде куралдар, сурек калдығы және т.с. с. заттар болмаганда ғана пайдаланыңыз; устел үстінде дайындама ғана болуы тиіс. Айналып турған төсеммен жанасатын шағын калдықтар, бос сурек бөліктері немесе басқа да бөгде заттар жоғары жындамдықлен лактырылуы мүмкін.

ж) Бір уақытта бір гана дайындаманы кесініз. Қабаттастырып қойылған дайындаламаларды тиісінше керу немесе ұстап туру мүмкін болмайды және олар аралау кезінде тесемнің қысылып қалуына әкелуі немесе сырғып кетуі мүмкін.

з) Капталдауыш және қылқан кескіш араның пайдаланудан бұрын тегіс әрі берік жұмыс бетіне қойылуын қамтамасыз етіңіз. Тегіс әрі берік жұмыс беті қапталдауыш және қылқан кескіш араның турақсыз болуына жол бермейді.

и) Жумысыңызды жоспарлаңыз. Ара төсөмінің еңісін немесе көлбеу бұрышын өр реттеген сайын реттелмелі тірек тиісінше тураланғанына және дайындама төсеммен немесе қөрганыш қалпакпен жанаспай тірелгеніне көз жеткізіңіз. Аспапты қоспай және дайындаманы усталге қоймай, ара төсемінің толық кесік бойынша қылжуын үлгілеңіз де, төсөмнің бөгет жасамағанына немесе кесілін қалу қаупін тудырмайтындығына көз жеткізіңіз.

к) Устелдін устінгі бетінен кең немесе ұзын болған дайындамалар үшін үстел ұзартқыштары немесе сандал арқылы тисінше тіреуді қамтамасыз етіңіз. Қапталдауыш және қылқан кескіш ара үстелінен ұзын немесе кең болған дайындамалар берік тірелмеген жағдайда аударылып кетүі мүмкін. Кесілген ағаш белігі немесе дайындама аударылып қалған жағдайда, астыңғы қөрғаныш қалпақ көтерілуі немесе айналып түрган төсемнен бақылаусыз лақтырылуы мүмкін.

k) Устел үзартқышының немесе қосымша тіреудін орнына басқа адамның көмегіне жүгінбеніз. Дайындаманың тұрақсыз тірелуі төсемнің қысылып қалуына әкелуі мүмкін. Сонымен қатар дайындама кесу барысында жылжып кетуі және өзіңіз бен көмекші адамды айналып түрган төсемге тартүы мүмкін.

л) Кесілген бөлік айналып түрған ара төсеміне қарай итерілмеуі тиіс. Бос орын аз болғанда, мысалы, бойлық тіректер пайдаланылған кезде, кесілген бөлік төсемде түрып қалуы және мәжбурлі түрде лақтырылуы мүмкін.

м) Карнактар немесе кубырлар сиякты домалақ материалды тисінше тіреу ушін әрдайым қыскышты немесе арнайы жабдыкты пайдаланыңыз. Карнактар кескен кезде домалап кетеді де, тесем сырғиды және дайындама қолыңызбен бірге төсемге тартылулы мүмкін.

н) Дайындаманы кеспес бұрын төсемді толық айналу жилігіне жеткізіңіз. Бүл дайындаманың лактырылуына жол бермейді.

н) Дайындама қосылып немесе тесем бугатталып қалса, қапталдауыш және қылқан кескіш араны өшіріңіз. Барлық жылжымалы бөліктер токтағанша күтіңіз, желілік ашаны суырып алыңыз және/немесе аккумуляторды шығарып алыңыз. Содан кейін қысылған материалды шығарып алыңыз. Егер мүндай бугатталу орын алғанда аралауды жалғастырсаңыз, бақылау мүмкіндігінен айырылуыңыз немесе қапталдауыш және қылқан кескіш арага зақым келтіруңіз мүмкін.

о) Кесу аякталған сон, ажыратқышты жіберіңз, ара бастиегін темен ұстаңыз жене кесілген белікті шығармас бұрын төсем төктағанша күте тұрыңыз. Қолды айналып түрган төсемнің жанына апару өте қауіпті болып табылады.

4.1 Kayıncızdık техникасы бойынша косымша нүсқаулар

• Тиісті бөлімдердегі қауіпсіздік техникасы бойынша арнайы нұсқауларды орындаңыз.
• Кажет болса, заңды нүскамаларды немесе жазатайым окиғалардың алдын алу бойынша ережелерді сақтаңыз.

Жалпы қауіпті жағдайлар!

· Коршаған ортаға тиетін әсерді ескеріңіз.

• Дайындамалар үзын болғанда, арнайы дайындама тіректерін пайдаланыңыз.
• Аталмыш аспапты тек мүндай аспап түрімен таныс және жұмыс барысындағы қауіпті жағдайларды әрдайым түсінетін адамдар қолданыскą енгізуї және пайдалануы тіис. 18 жасқа толмаган адамдар бүл құрылғыны кәсіби оқыту аасында оқытушының бақылауында ғана пайдалана алады.
  Руксаты жок адамдарды, өсіресе балаларды кауіпті аймактан алшак ұстаңыз. Пайдалану

КАЗАКШАкк

барысында бөгде адамдарға құрылғыны желілік кабельді ұстауға рүқсат етпеніз.

• Ара тістерінің қатты қызуына жол бермеңіз.
• Пластик бүйымдарды аралау кезінде пластиктің балкуын болдырмаңыз.

Жылжымалы бөліктерден жаракат әне қысылу қаупі бар!

• Корғаныш жабдығы монтаждалмаған құрылғыны қолданыска енгізбеніз.
• Эрдайым ара төсемінен жеткілікті арақашықтықты сақтаңыз. Кажет болса, арнайы жеткізу көмекші құралдарын пайдаланыңыз. Жұмыс барысында жетектелетін құрамдас беліктерден жеткілікті арақашықтық сақтаңыз.

Жумыс аймағынан шағын дайындама кесіктерін, сүрек қалдықтарын және т.б. шығармас бұрын ара төсемі тоқтағанша күтіңіз.

- Аралау кезінде берік ұстауға мүмкіндік беретін өлшемдегі дайындамаларды ғана аралауға болады.

- Дайындаманы нык устап түру үшін қыскыш кұрылғыларды немесе білдек қыскышын пайдаланыңыз. Бұлар қолмен ұстағаннан берік болады.

- Айналып түрган ара төсемін бүйірінен қысым қолдану арқылы тоқтатпаңыз.

- Өр реттеу, күтім көрсету немесе жөндеу әрекетінен бұрын желілік ашаны суырып алыңыз немесе алмалы-салмалы аккумуляторды шығарыңыз.

- Курылғы пайдаланылмайтын кезде, желілік ашаны суырып алыңыз немесе алмалысалмалы аккумуляторды шығарыңыз.

• Кескіш күралдарды алмастырган кезде қолғап киіп жүріңіз.
• Ара төсемдерін ешкім жаракат алмайтындай сақтаңыз.

Ара бастиегінің кері сокқысынан гі жағдай (ара бастиегі дайындамаға етіп, ара бастиегі кенет секіріп ы)!

• Кесілетін дайындама үшін жарамды ара төсемін тандаңыз.

- Түтканы мыктап ұстаңыз. Ара төсемі дайындамаға түскен мезетте кері сокқы қаупі аса жоғары болады.

Жука немесе жука кабырғалы дайындамаларды аралау үшін тек ықшам тісті ара төсемдерін пайдаланыңыз.

- Өрдайым өткір ара төсемдерін пайдаланыңыз. Декір ара төсемдерін дереу алмастырыңыз. Декір ара тісі дайындаманың бетіне кірген кезде, кері сокқы каупі аса жоғары болады.

- Бірнеше дайындаманы ешкашан бір уақытта араламаңыз – сонымен қатар бірнеше жеке буйымдардан түратын орамдарды. Бөлек буйымдар ара төсемімен бақылаусыз усталуы мүмкін.

- Ойыктар жасаған кезде ара төсеміне бүйіріне қысым қолданбаныз – қыскыш құрылғыны пайдаланыңыз.

Тартылу каупі бар!

• Жумыс барысында дене мушелері немесе ким айналып турған құрамдас бөліктеріне түсіп қалмауын және тартылмауын қадағалаңыз (ешқандай галстуктарды, өшқандай қолғаптарды, өшқандай ұзын женді қиймді кимеңіз; шаш ұзын болса, міндettі түрде шашқа арналған торды пайдалану керек).

- Аркандары, баулары, таспалары, кабельдері немесе сымдары бар немесе мундай материалдарды қамтитын дайындамаларды ешкашан араламаңыз.

Жеке корганыс жабдығының іксіз болуынан қауіпті жағдай дайды!

· Кулақ қорғанысын киіп жүріңіз.
· Көзілдірік киіп жүріңіз.
- Шаңнан қорғайтын масканы киіп жүріңіз.
·Жарамды жұмыс киімін киіп жүріңіз.
· Сырғымайтын аяқ киім киіп жүріңіз.
- Ара төсемдерімен және өндөлмеген күралдармен жұмыс істеген кезде қолғап киіп жүріңіз. Ара төсемдерін арнайы контейнерде тасымалдаңыз.

Сүрек шаңынан қауіпті жағдай дайды!

- Тек сорғыш құрылғымен жұмыс істеңіз. Сорғыш құрылғы 16. бөлімінде келтірілген мәндерге сәйкес келуі тиіс.

Шаң жуктемесін азайту:

- Осы аспаппен жұмыс істеу барысында пайда болатын бөліктер обыр, аллергиялық реакциялар, тыныс жолдарының сырқаттануын, туа біткен ауру немесе басқа да жыныстық мүшелердің зақымдарын тудыра алатын материалдарды қамтуы мүмкін. Мүндай материалдардың мысалдары: қорғасын (қорғасын қамтитын бояуларда), ағашты өндеуге арналған қоспалар (хромат, сүректі қорғайтын қуралдар), белгілі бір ағаш түрлері (мысалы, емен немесе шамшат шаңы).

Тәуекел пайдаланушыға немесе айналадағы түлғаларға тиетін жуктеме әсерінің ұзақтығына тәуелді болып келеді.

· Бөліктердің денеге енуін болдырмаңыз.

- Мундай материалдардың жуктемесін азайту үшін: жұмыс орнында жеткілікті желдетуді камтамасыє етіңіз және өте ұсақ бөліктерді сүзуге кабілетті респираторлар сияқты арнайы қорғаныс жабдығын тағыңыз.

- Материалыңыз, қызметкерлер, жұмыс жағдайы мен жұмыс орны бойынша қолданылатын директиваларды сақтаңыз (мысалы, еңбекті қорғау ережелері, кәдеге жарату).

- Пайда болатын беліктерді дәл сол жерде жинаңыз, қоршаған ортаға түсуіне жол бермеңіз.

- Жеткізілім жиынтығындағы шаң жинағыш кұрылғыны және арнайы шаңсорғышты пайдаланыңыз. Осылайша қоршаған ортаға бақылаусыз түсетін бөліктердің мөлшері азайтылады.

- Шаң жуктемесін азайту үшін:

– пайда болатын беліктерді және аспаптың ауа ағынын өзіңізге, айналаңыздағы адамдарға немесе жатқан шаңға бағыттамаңыз,
– сорғыш қондырғыны және/немесе ауа тазалағышты қолданыңыз,
– жұмыс орнын жақсылап желдетіңіз немесе сору арқылы таза күйде ұстаңыз. Қалықтап жатқан шанды сыпырыңыз немесе үрлеп шығарыңыз.
– Корғаныш киімді жуыңыз немесе шаңын сорыңыз. Урлеуге, қағуға немесе қылшақпен тазалауға болмайды.

Техникалық модификациялар дан немесе өндіруші тексермеген оуксат етпеген бөліктерді

пайдаланудан қауіпті жағдай түындайды

- Бул кұрылғыны тура осы нұсқаулыққа сәйкес монтаждаңыз.

- Тек өндіруші мақулдаған беліктерді қолданыңыз. Буларға мыналар жатады: – Ара тесемдері (тапсырыс нөмірлерін 12. «Керек-жарактар» белімінен караңыз).

– Сактандырғыш құрылғылар.

– Кескіш лазер.
– Кесу аймағындағы жарықтандыру.
Бөліктерге ешкандай өзгерістер енгізбеніз.
Ара төсемінде көрсетілген айналу жилігі кем дегенде арада көрсетілген айналу жилігіне сэйкес келетіндігіне кез жеткізіңіз.

Құрылғыдағы көмшіліктерден қауіпті й түындайды!

Курылғыны әр пайдаланбас бұрын зақымдардың бар-жоғын тексеріп шығыңыз кұрылғыны ары қарай пайдаланбас бұрын сақтандырғыш кұрылғылар, қөргғаныс кұрылғылары немесе сәл зақымдалған беліктердің ақаусыз және тиқінше жұмыс істеп түрганын зерттеп шығу керек. Жылжымалы беліктер ақаусыз жұмыс істеп түрганын және қысылмайтынын тексеріңз. Кұрылғыны ақаусыз жұмысына көпіл беру үшін, букіл беліктер тиқінше монтаждалуы және барлық талаптарды орындауы тиіс.

Зақымдалған немесе деформацияға ұшыраған ара төсемдерін пайдаланбаңыз.

Шуылдан қауіпті жағдай түындайды!

Кулақ қорғанысын киіп жүріңіз.

Дайындамалардың немесе ндама бөліктерінің бұғатталуынан бар!

Бугатталу орын алған жағдайда:

1. Кұрылғыны өшіріңіз,
2. Желілік ашаны суырып алыңыз немесе алмалы-салмалы аккумуляторды шығарыңыз,
3. Колғап киіңіз,
4. Бугатталған жерді арнайы құралмен босатыңыз.

4.2 Аккумуляторлық аспаптарға арналған қауіпсіздік техникасы бойынша арнайы нұсқаулар:

Қандай да бір реттеу, қайта жабдықтау, техникалық қызмет көрсету немесе тазалау әрекетін орындамас бұрын аккумуляторды аспаптан шығарып алыңыз.

Аккумуляторларды ылғалдан қорғаңыз!

Аккумуляторларды өртке тастамаңыз!

Акаулы немесе деформацияланган аккумуляторларды пайдаланбаныз! Аккумуляторларды ашпаңыз! Аккумуляторлардың контактілеріне қол тигізбєңіз немесе оларды қыска туйықтамаңыз!

Акаулы литий-иондык аккумуляторлардан сөл қышқылды, жанғыш сүйықтық шығуы мүмкін!

Аккумулятор суйбықтығы шығып, теріге тиген жағдайда, оны дереу судың жеткілікті мөлшерімен шайып шығыңыз.

Аккумулятор сүйықтығы көзге тиген жағдайда, оны таза сумен жуып шығыңыз да, дереу медициналық жәрдемге жүгініңіз!

4.3 Курылғыдағы белгілер (үлгіге байланысты)

Пайдалану жөніндегі нұсқаулықты оқып шығыңыз.

Ара төсеміне қол сүкпаңыз.

Корғаныш көзілдірік пен құлақ қорғанысын тағыңыз.

Курылғыны ылғалды немесе сулы ортада пайдалануға болмайды.

LASER 2

Лазер сәулесі - сәулеге тікелей қарамаңыз. 2-ЛАЗЕР КЛАСЫ

4.4 Сактандырғыш құрылғылар Төңселуден қорғаныш қап (6)

Теңселуден қорғаныш қап ара төсемімен абайсыз жанасуға жол бермейді және ұшып кеткен жоңқадан қорғайды.

Сактандырғыш құлып (26)

Аккумуляторлық құрылғылар: сақтандырғыш құлып іске қосылғанда ғана, аспапты қосуға болады.

Желілік құрылғылар: сақтандырғыш құлып іске қосылғанда ғана, теңселуден қорғаныш қап ашылады және араны түсіруге болады.

Дайындама тірегі (25)

Дайындама тірегі дайындаманың аралау барысында жылжуына жол бермейді. Дайындама тірегі жұмыс кезінде әрдайым орнатылып тұруы тиіс.

Косымша профиль (34) тиісінше тураланғанына және дайындама төсеммен немесе қорғаныш қалпакпен жанаспай барынша жақсы тірелгеніне көз жеткізіңіз. Бекіткіш бурандамен (35) бүғаттаңыз.

Кате тураланған қосымша профиль (34) еңіспен кескен кезде және қос еңіспен кескен кезде ара төсемімен жанасуы және осылайша ауыр жаракат алуға әкелуі мүмкін.

Дайындама тірегіндегі қосымша профиль (34) еңіспен кесу үшін бекіткіш бұранданы (35) босатқаннан кейін жылжытылуы тиіс.

5. Шолу

2-бетті караңыз.

Суреттер барлық құрылғылар үшін мысал ретінде берілген. Сондықтан құрылғыңзыдың жабдықталуы суреттерден өзгешеленуі мүмкін.

1 Жонка жинағыш каптың күлпы

2 Жоңка жинағыш кап

3 Жонка сорғыш келте кұбыр

4 Лазер шыбысы

5 Кесу аймағындағы жарықтандыру *

11 Айналмалы устелге арналған бекіткіш түтқа

12 Айналмалы устелдің бекітілген күйлеріне арналған ысырма

13 Керу құрылғысына арналған бекіткіш бұранда

14 Iškí алты қырлы гайка кілті / ішкі алты қырлы гайка кілтіне арналған құралды сақтау орны

15 Дайындаманы керу курылғысы

16 Устел кецейтімі

17 Устел кецейтіміне арналған бұғаттау бұрандасы

18 Ара төсемінің бекіткіші

19 Ара туткасы

20 Тасымалдау туткасы *

21 Кабель орамының ілмектері

22 Еңісті реттеуге арналған бекіткіш інтірек

23 Күлыптау түймесі (еңіс бұрышын +/- 2° шамасына кеңейтуге арналған)

24 Тасымалдау күлпы

25 Дайындама тірегі

26 Сактандырғыш күлып

28 Кескіш лазердің ажыратқышы

29 Кесу аймағындағы жарықтандырудың ажыратқышы *

30 Аккумуляторды кулыптан босату түймесі *

31 Куаттылық индикаторының түймесі *

32 Куаттылық және сигнал индикаторы *

33 Аккумулятор

* үлгіге/жабдыкталуға байланысты

6. Орнату және тасымалдау

Тасымалдау түткасын (20) кажетінше монтаждау (үлгіге байланысты)

· Тасымалдау түтқасын (20) көрсетілгендей бұрап бекітіңіз.

Устел кеңейтімін (16) қажетінше монтаждау (үлгіге байланысты)

1. Он мен сол жақ үстел кеңейтімін тасымалдау орауышынан шығарыңыз.
2. Бурандаларды (36) он мен сол жак устел кеңейтімінің бағыттауш шиналарынан бурап шығарыңыз.

3. Устел кеңейтімдерінің бағыттауыш шиналарын толығымен бекіткіштерге жылжытыңыз. Жабдықталуға қарай: устел кеңейтімін жоғары қайырылған бойлық тірекпен (7) оң жаққа орнатыңыз.

4. Курылғыны алдыңғы аяқтарына көтеріп, абайлап артқа төңкеріңіз және төңкерілмейтіндей берік қойыңыз.

5. Бурандаларды (36) бағыттауыш шиналарға қайтадан бурап кіргізіңіз.

6. Күрылғыны алдыңғы аяқтарынан ұстап, абайлап алға төңкеріңіз және берік қойыңыз.

7. Устелдің қалаулы енін реттеп шығыңыз және үстел кеңейтімдерін бұғаттау бұрандаларымен (17) бұғаттаңыз.

Орнату

Қауіпсіз жұмыс істеу үшін құрылғыны тұрақты астыңғы бетке бекіту керек.

– Астыңғы бет ретінде берік монтаждалған жұмыс тақтасын немесе верстакты пайдалануға болады.
– Кұрылғы үлкенірек дайындамаларды өндеген кезде де берік бекітіліп тұруы тиіс.
– ￥зын дайындамаларды арнайы керек-жарактың көмегімен қосымша тіреу керек.

Нускау:

Курылғыны жылжыту мумкіндігімен пайдалану ушін фанера немесе балташылық тақтасына (500 мм × 500 мм, мин. қалындығы 19 мм) бурап бекітуге болады. Пайдалану кезінде тақтаны бурандама қыскыштармен верстакқа бекіту керек.

1. Курылғыны астыңғы бетке бұрал бекітіңіз.
2. Тасымалдау құлпын (24) босату: ара бастиегін сәл төмен қарай итеріп, ұстан тұрыңыз. Тасымалдау құлпын (24) тартып шығарыңыз.
3. Ара бастиегін баяу жоғары қайырыңыз.

Тасымалдау

1. Ара бастиегін төмен қайырып, тасымалдау құлпын (24) кіргізіңіз.
2. Керу құрылғысын бекіткіш бұрандамен (13) алдыңғы позицияда бұғаттаңыз.

Назар аударыңыз!

Араны корғаныс кұрылғыларында тасымалдауға болмайды.

1. Кұрылғыны тасымалдау түтқасынан (20) (жабдықталуға қарай) көтеріп тасымалданыз.
   Тасымалдау түтқасы жоқ құрылғыларда: екі устал кеңейтімін (16) толықтай қіргізіп, бұғаттау бұрандаларымен (17) бұғаттаңыз. Аспапты екі устал кеңейтімінен (16) көтеріп тасымалдаңыз.

7. Курылғының кұрамдас беліктері

7.1 Козгалткыш ажыраткышы (27)

Козғалтқышты косу:

• Ажыраткышты басып тұрыңыз.

Козғалтқышты өшіру:

· Ажыратқышты жіберіңіз.

7.2 Кесу аймағындағы

жарыктандыру ажыраткышы (29) (жабдыкталуға байланысты)

Кесу аймағының жарықтандыруын қосу және өшіру.

Kayin!

Жарық сәулесін адамдардың немесе жануарлардың көзіне бағыттамаңыз.

НАЗАР АУДАРЫНЫЗ: Косылған шамға қарамаңыз.

Нускау:

Акумуляторлық құрылғылар үшін: қысқа жұмыс үзілісінде кесу аймағындағы жарықтандыру сөнеді (тыныш режим) және жұмыс жалғастырған кезде автоматты түрде іске қосылады. Қзақ жұмыс үзілісінде кесу аймағындағы жарықтандыру сенеді. Кайта қосу үшін: ажыратқышты (29) басыңыз.

Кескіш лазерді қосу және өшіру.

Кескіш лазер ара кесігінен сол жақта сызықты белгілейді. Орналастыру әдісімен танысу үшін сынақ кесік жасаңыз.

Kayin!

ЛАЗЕР СЭУЛЕСІ

Акумуляторлык құрылғылар үшін: қысқа жұмыс үзілісінде кескіш лазер сенеді (тыныш режим) және жұмыс жалғастырған кезде автоматты түрде іске қосылады. Қақ жұмыс үзілісінде кескіш лазер сенеді. Қайта қосу үшін: ажыратқышты (28) басыңыз.

7.4 Еңісті реттеу

Бекіткіш інітіректі (22) жібергеннен кейін араны 0° және 45° аралығында солға қарай тік сызыққа сатысыз еңкейтуге болады (39).

Тік сызықтан сол жаққа 47°-қа дейінгі бурышты немесе тік сызықтан оң жаққа 2°-қа дейінгі бурышты реттеу үшін реттеу барысында құлыптау түймесін (23) басыңыз.

Kayin!

Еңіс бұрышы аралау кезінде өзгермеуі үшін, теңкеру түтқасының бекіткіш інітірегін (22) тарту керек.

Бекіткіш інітіректің позициясын кажеттіліктеріңізге реттей аласыз: бекіткіш інітіректі тартып шығарыңыз, бураңыз және қалаулы позицияға итеріп бекітіңіз.

7.5 Айналмалы устел

Киғаш кесікстер жасау үшін бекіткіш тутқаны (11) босатқаннан және ысырманы (12) басқаннан кейін айналмалы үстелді 47°-қа солға немесе 47°-қа онға бұрауға болады. Осылайша кесу бұрышы дайындаманың орналастыру жиегіне бейімделеді.

Kayin!

Көлбеу бұрышы аралау кезінде өзгермеуі үшін, айналмалы үстелдің бекіткіш түтқасын (11) (бекітілген күйлерде де!) бұрап бекіту керек.

7.6 Керу курылғысы

Керу құрылғысының көмегімен келденең құмасы үлкен дайындамаларды да аралауға болады. Керу құрылғысын барлық кесік түрлеріне (тік кесіктер, қифаш кесіктер, еңіспен кесіктер және қос қифаш кесіктер жасау және ойық кесу) қолдануға болады.

Керу курылғысы кажет болмаса, бекіткіш оны бекіткіш бурандамен (13) артқы позицияда буғаттаңыз.

7.7 Кесік терендігін шектегіш

Кесік терендігін шектегіш (50) керу құрылғысымен бірге ойықтар жасауға мүмкіндік береді.

Реттегіш буранданы бурап, контргайкамен бекітіңіз. Кесік тереңдігін шектегішті тірек (51) артқа жылжытылған жағдайда ажыратуға болады.

8. Колданыска енгізу

8.1 Жоңка жинағыш капты / жоңка сорғыш құрылғыны жалғау

Kayin!

Сүрек жоңкасының кейбір түрлері (мысалы, емен, шамшат немесе шаган сүргі) жұтылған жағдайда обыр тудыруы мүмкін.

– Тек монтаждалған жоңқа жинағыш қаппен немесе жарамды жоңқа сорғыш құрылғымен жұмыс істеңіз.
– Аралаудан пайда болған шаңнын барлығын тиісінше сору мүмкін болмағандықтан, оған қоса шаңнан қорғайтын масканы пайдаланыңыз.
– Жоңка жинағыш капты жүйелі түрде босатып тұрыңыз. Босатқан кезде шаңнан қорғайтын масканы киіп жүріңіз.

Курылғыны жеткізілген жоңқа жинағыш қаппен қолданысқа енгізген кезде:

• Жоңка жинағыш капты (2) жоңка сорғыш келте құбырға (3) жалғаныз. Жоңка жинағыш каптың құлпы (1) жабық болғанына көз жеткізіңіз.
  Курылғыны жоңқа сорғыш кұрылғыға жалғаған кезде:
• Жонка сорғыш келте құбырга жалғау үшін арнайы адаптерді пайдаланыңыз (12. «Керек-жарактар» бөлімін қараңыз).
• Жонка сорғыш құрылғы 16. «Техникалық деректер» бөлімінде келтірілген талаптарға сәйкес келетіндігіне кез жеткізіңіз.
• Жоңка сорғыш құрылғының пайдалану жөніндегі нұсқаулығын да қараңыз!

8.2 Дайындаманы керу кұрылғысын монтаждау

Дайындаманы керу құрылғысын (15) екі түрлі позицияда монтаждауға болады:

– Кен дайындамалар үшін: Дайындаманы керу құрылғысын үстелдің артқы саңылауына (37) кіргізіңіз.
– Жінішке дайындамалар үшін: Дайындаманы керу құрылғысын үстелдің алдыңғы саңылауына (38) кіргізіңіз.

8.3 Желілік аспаптар үшін

Қауіп! Электрлік кернеу

Кұрылғыны тек төмендегі талаптарға сай келетін ток көзінде пайдаланыңыз (16.

«Техникалық деректер» бөлімін де қараңыз):

– Желілік кернеу мен жилік құрылғының фирмалық тактайшасында көрсетілген деректерге сәйкес келуі тиіс;
– 30 мА шамасынан аспайтын жылыстаутогымен FI ажыраткышы бар сақтандырғыш;
– Розеткалар тиісінше орнатылған, жерге түйыкталған және тексерілген.
- Желілік кабельді жұмыс істеу кезінде кедергі келтірмейтіндей және зақымдалмайтындай етіп өткізіңіз.
- Узарткыш кабель ретінде тек жеткілікті көлденен кимаға (3 × 1,5 мм²) не резеңке кабельді қолданыңыз.
- Сыртта пайдалануға арналған ұзартқыш кабельді пайдаланыңыз. Сыртта тек мақұлданған және тиісінше белгіленген ұзартқыш кабельді пайдаланыңыз.
- Кенет іске қосылуға жол бермеңіз. Ажыратқыш ашаны розеткаға жалғаған кезде өшірулі екендігіне көз жеткізіңіз.

8.4 Аккумуляторлық аспаптар үшін

• Кенет іске қосылуға жол бермеңіз. Ажыратқыш аккумуляторды салған кезде өшірулі екендігіне көз жеткізіңіз.
• Аспап ақаулы болған жағдайда аккумуляторды аспаптан шығарыңыз.

Аккумулятор

Аккумуляторды (33) пайдалану алдында зарядтаңыз.

Өнімділік төмендеген жағдайда, аккумуляторды қайта зарядтаңыз.

Аккумуляторларды зарядтау бойынша нускаулар Metabo зарядтағыш құрылғысының пайдалану бойынша нускаулығында берілген.

«Li-Power, LiHD» литий-иондык аккумуляторларында куаттылык пен сигнал индикациясы (32) бар:

• Түймені (31) басыңыз да, заряд деңгейі жарық диодты шамдар арқылы көрсетіледі.
• Жарык диодты шам жыпылықтаса, бүл аккумулятор зарядының толығына жуық таусылғанын және қайта зарядтау қажеттілігін білдіреді.

Литий-иондык аккумуляторларды тасымалдау:

Литий-иондык аккумуляторларды тасымалдау кауіпті заттар заңдарына (UN 3480 және UN 3481) бағынады. Литий-иондык аккумуляторларды тасымалдау кезінде қолданыстағы ережелерді біліп алыңыз. Қажет болса, тасымал компаниясынан мәлімет алыңыз. Сертификатталған орауышты Metabo компаниясынан алуға болады.

Аккумуляторларды корпус закымдалмаған және сүйықтық ақпаған жағдайда ғана жіберіңз. Аккумуляторды жіберу үшін аспаптан шығарып алыңыз. Контактілерді қыска түйықталудан қорғаңыз (мысалы, жабысқақ таспамен оқшаулаңыз).

Аккумуляторды шығарып алу, орнату

Шығарып алу: аккумуляторды құлыптан босату түймесін (30) басып, аккумуляторды (33) артқа қарай тартып шығарыңыз.

Орнату: аккумуляторды (33) тірелгенше жылжытыңыз.

9. Баскару

• Жумыс істеу алдында сақтандырғыш құрылғылардың ақаусыз күйде болғанын тексеріп шығыңыз.
  · Аралау кезінде тиісті жұмыс қалпын қабылдаңыз:

– пайдаланушы жағында алдыңғы;

– араға қатысты фронтальді;

– ара төсемі шығысының жанында.

Kayin!

Дайындаманы мүмкіндігінше арнайы керу құрылғысымен (15) бекітіңіз.

Ара бастиегін еңкейткен немесе қайырған кезде шарнир аймағына немесе құрылғы астына қол сүкпаңыз.

· Ара бастиегін еңкейткен кезде мыктап үстаңыз.
Жумыс барысында төмендегілерді пайдаланыңыз:

– Дайындама тірегі – үзын дайындамалар үшін, олар кесілгеннен кейін үстелден құлайтын жағдайда;

– Жонка жинағыш кап немесе жоңка сорғыш кұрылғы.

• Аралау кезінде берік ұстауға мүмкіндік беретін өлшемдегі дайындамаларды ғана аралауға болады.
• Дайындаманы аралау кезінде әрдайым устелге басып тұрыңыз және қифаштануына жол берменіз. Сондай-ақ ара тесемін бүйірінен қысым қолдану арқылы төқтатпаңыз. Ара тесемі бүғатталған жағдайда, қауіпті жағдай түындайды.

9.1 Тік кесіктер жасау

Бастапкы реттеу:

– Тасымалдау күлпы (24) тартып шығарылған.
– Ара бастиегі жоғары қайырылған.
– Кесік терендігін шектегіш (51) ажыратылған.
– Айналмалы устел 0° күйде, айналмалы устелге арналған бекіткіш түтқа (11) тартылған.

– Төңкеру түтқасының тік сызыққа қарай еңісі 0° құрайды, еңісті реттеуге арналған бекіткіш інінтірек (22) тартылған.
– Керу курылғысы толықтай артта.
– Керу құрылғысына арналған бекіткіш бұранда (13) босатылған.
– Дайындама тірегін (25) реттеу: Бекіткіш буранданы (35) босатыңыз. Косымша профильді (34) дайындама төсеммен немесе қорғаныш қалпақлен жанаспай барынша жақсы тірелетіндей етіп жылжытыңыз. Бекіткіш бурандамен (35) бекітіңіз.

Дайындаманы аралау:

1. Дайындаманы оның тірегіне басып, дайындаманы керу құрылғысымен (15) қысыңыз.
2. Кеңірек дайындамалар үшін: ара бастиегін алға (пайдаланушыдан ары) қарай тартыңыз (керек құрылғысы).
3. Сактандырғыш құлыпты (26) іске қосып, ажыратқышты (27) басып тұрыңыз.
4. Ara бастиегін туткасынан топыктай төмен қарай бау түсіріп, қажетінше артқа (пайдаланушыдан ары) қарай жылжытыңыз. Аралау кезінде ара бастиегін қозғалтыштың айналу жиілігі тым қатты түспейтіндей дайындамаға басыңыз.
5. Дайындаманы бір жүріспен аралаңыз.
6. Ажыратқышты (27) жіберіңіз және ара бастиегін жоғарғы бастанқы күйге баяу кері қайырыңыз.

9.2 Кигаш кесікстер жасау Бастапкы реттеу:

– Тасымалдау күлпы (24) тартып шығарылған.
– Ара бастиегі жоғары қайырылған.
– Кесік терендігін шектегіш (51) ажыратылған.
– Төңкеру түтқасының тік сызыққа қарай еңісі 0° құрайды, еңісті реттеуге арналған бекіткіш інінтірек (22) тартылған.
– Керу күрылғысы толықтай артта.
– Керу құрылғысына арналған бекіткіш бұранда (13) босатылған.
– Дайындама тірегін (25) реттеу: Бекіткіш бұранданы (35) босатыңыз. Косымша профильді (34) дайындама төсеммен немесе қорғаныш қаппақпен жанаспай барынша жақсы тірелетіндей етіп жылжытыңыз. Бекіткіш бұрандамен (35) бекітіңіз.

Дайындаманы аралау:

1. Айналмалы устелдің бекіткіш түткасын (11) бұрап босатыңыз және ысырманы (12) босатыңыз.
2. Калаулы бұрышты реттеңіз.
3. Айналмалы үстелдің бекіткіш түткасын (11) бұрап бекітіңіз.
4. Дайындаманы «тік кесіктер жасау» әдісінде сипатталғандай аралаңыз.

9.3 Еңіспен кесіктер жасау Бастапқы реттеу:

– Тасымалдау күлпы (24) тартып шығарылған.
– Ара бастиегі жоғары қайырылған.
– Кесік терендігін шектегіш (51) ажыратылған.
– Айналмалы устел 0° күйде, айналмалы устелге арналған бекіткіш түтқа (11) тартылған.
– Керу кұрылғысына арналған бекіткіш бұранда (13) босатылған.
– Керу кұрылғысы толықтай артта.
– Дайындама тірегін (25) реттеу: Бекіткіш бұранданы (35) босатыңыз. Қосымша профильді (34) дайындама төсеммен немесе қөрганыш қалпақпен жанаспай барынша жаксы тірелетіндей етіп жылжытыңыз. Бекіткіш бұрандамен (35) бекітіңіз. Белгілі бір бурыш реттеулері үшін қосымша профильді (34), бекіткіш бұранданы (35) босатқаннан кейін, толықтай тартып шығару кажет болуы мүмкін. Бекіткіш бұранданы (35) қайтадан тартыңыз. (Арамен кесік жасағаннан кейін қосымша профильді (34)

қайта орнатып, жоғалтпау үшін бекіткіш бұрандамен (35) бекітіңіз.)

Дайындаманы аралау:

1. Араның артқы жағындағы еңісті реттеуге арналған бекіткіш інітіректі (22) босатыңыз.
2. Төңкеру түтқасын қалаулы позицияға баяу еңкейтіңіз.
3. Еңісті реттеуге арналған бекіткіш інітіректі (22) тартыңыз.
4. Дайындаманы «тік кесіктер жасау» әдісінде сипатталғандай аралаңыз.

9.4 Кос кигаш кесіктер жасау

Нускау:

Çok ırifash kecik ırifash kecik pen eniçspen jücaşlangan keciktin tirkesimi bolylt tabaylady. Ajfni dайындама арты орналастыру жиегіне ırifashtanып және жоғарғы жаққа ırifashtanып кесіледі.

Kayin!

Кос кигаш кесік жасау кезінде қатты еңкеюге байланысты ара тесеміне қол жеткізу оңайырақ болады – бүл ретте жақақат алу қаупі аса жоғары болады. Ара тесемінен жеткілікті арақашықтықты сақтаңыз!

Бастапкы реттеу:

– Тасымалдау күлпы (24) тартып шығарылған.
– Ара бастиегі жоғары қайырылған.
– Кесік терендігін шектегіш (51) ажыратылған.
– Айналмалы үстел қалаулы күйде бүғатталған.

– Төңкеру түтқасы дайындаманың үстіңгі бетіне қалаулы бұрышта еңкейтілген және бұғатталған.

– Керу күрылғысына арналған бекіткіш буранда (13) босатылған.

– Керу кұрылғысы толықтай артта.

– Дайындама тірегін (25) реттеу: Бекіткіш буранданы (35) босатыңыз. Қосымша профильді (34) дайындама тесеммен немесе қорғаныш қалпакпен жанаспай барынша жақсы тірелетіндей етіп жылжытыңыз. Бекіткіш бурандамен (35) бекітіңіз. Белгілі бір бурыш реттеулері үшін қосымша профильді (34), бекіткіш буранданы (35) босатканнан кейін, толықтай тартып шығару кажет болуы мүмкін. Бекіткіш буранданы (35) қайтадан тартыңыз. (Арамен кесік жасағаннан кейін қосымша профильді (34) қайта орнатып, жоғалтпау үшін бекіткіш бурандамен (35) бекітіңіз.)

Дайындаманы аралау:

· Дайындаманы «тік кесіктер жасау» әдісінде сипатталғандай аралаңыз.

9.5 Ойыктарды кесу

Нускау:

Кесік тереңдігін шектегіш керу курылғысымен бірге ойықтар жасауға мумкіндік береді. Бул ретте ажыратып кесу орындалмай, оның орнына дайындама тек белгілі бір тереңдікке дейін кесіледі.

Ойыктар жасаған кезде, ара тесеміне бүйірлік қысым түсірмеу аса маңызды болып табылады. Эйтпесе ара бастиегі кенет секіріп кетуі мүмкін. Ойыктар жасаған кезде керу құрылғысын пайдаланыңыз. Ара бастиегіне бүйірлік қысым түсірменңіз.

Бастапкы реттеу:

– Тасымалдау күлпы (24) тартып шығарылған.
– Ара бастиегі жоғары қайырылған.
– Төңкеру түтқасы дайындаманың үстіңгі бетіне қалаулы бұрышта еңкейтілген және бұғатталған.
– Айналмалы үстел қалаулы күйде бүғатталған.
– Керу курылғысына арналған бекіткіш бұранда (13) босатылған.

– Керу күрылғысы толықтай артта.

Дайындаманы аралау:

1. Кесік терендігін шектегішті (50) қалаулы кесік терендігіне орнатып, контргайкамен бекітіңіз.
2. Сақтандырғыш құлыпыты (26) босатып, реттелген кесік терендігін тексеру үшін ара бастиегін төмен қайырыңыз:
3. Сынақ кесік жасаңыз.
4. Кажет болса, қалаулы кесік терендігі орнатылғанша 1-ші мен 3-ші қадамдарды қайталаңыз.
5. Дайындаманы «тік кесіктер жасау» өдісінде сипатталғандай аралаңыз.

10. Техникалық қызмет және күтім көрсету

Kayin!

Техникалық қызмет көрсету және тазалау бойынша кез келген жұмыстарды еткізбес бұрын желілік ашаны суырып алыңыз немесе алмалы-салмалы аккумуляторды (33) шығарыңыз.

– Осы белімде сипатталғаннан басқа техникалық қызмет көрсету немесе жөндеу бойынша жұмыстарды тек техник мамандар өткізуі тиіс.
– Зақымдалған бөліктерді, әсіресе сақтандырғыш құрылғыларды тек түпнұсқа бөліктермен алмастырыңыз. Өндіруші тексермеген және рүқсат етпеген бөліктерден күтілмеген зақымдар пайда болуы мүмкін.
– Техникалық қызмет көрсету және тазалау бойынша жұмыстардан кейін барлық сақтандырғыш құрылғыларды қайтадан қолданысқа енгізіп тексеріңіз.

10.1 Ара төсемін ауыстыру

Күйіп қалу қаупі бар!

Аралауды аяктаған соң, ара төсемі ете ыстық болуы мүмкін. Ыстық ара төсемін суытыңыз. Ыстық ара төсемін ешкашан жанғыш сүйықтықтармен тазаламаңыз.

Қозғалыссыз түрган ара төсемінен ілу қаупі бар!

Кыспа буранданы (43) босаткан және тартқан кезде, тенселуден қорғаныш қап (6) ара төсемінің үстінен қайырылуы тиіс. Ара төсемдерін алмастырған кезде қолған кийп жүріңіз.

1. Желілік ашаны суырып алыңыз немесе алмалы-салмалы аккумуляторды (33) шығарыңыз.
2. Ара бастиегін жоғарғы позицияға келтіріңіз.
3. Ара төсемін бұғаттау: бұғаттау түймесін (18) басып, бұғаттау түймесі тірелгенше, ара төсемін басқа қолмен бұраңыз. Бұғаттау түймесін басып тұрыңыз.
4. Ара төсемінің білігіндегі қыспа бұранданы шайбамен (43) бірге ішкі алты қырлы гайка кілтінің (14) көмегімен сағат тілінің бағытымен бұрап шығарыңыз (сол жақ ирек ойма!).
5. Сақтандырғыш құлыпыты (26) босатыңыз (тек желілік құрылғыларда) және теңселуден қорғаныш қапты (6) жоғары қарай жылжытып, сол қүйде устаңыз.
6. Сыртқы фланеңті (44) және ара төсемін (45) абайлап ара төсемінің білігінен алып тастаңыз да, теңселуден қорғаныш қапты қайтадан жауып қойыңыз.

Kayin!

Жеçil металл бөліктеріне әсер етуі мүмкін тазалағыш құралдарды (мысалы, шайыр қалдығын кетіру үшін) пайдаланбаныз; кері жағдайда араның беріктігі нашарлауы мүмкін.

1. Кыспа беттерді тазалау:
   – Ара төсемінің білігі (48),

2. Apa төсемі (45),
   – Сырткы фланец (44),
   -Ішкі фланец (47).

Kayin!

Ішкі фланецті дурыс жатқызыңыз! Кері жағдайда ара бұғатталуы немесе ара тесемі босап қалуы мүмкін! Сақиналы гайка ара тесеміне, ал жалпак жағы қозғалтқышка қарап турғанда, бул ішкі фланецтің тисінше орнатылғанын білдіреді.

1. Ішкі фланецті (47) енгізіңіз.

2. Сактандырғыш құлыпы (26) босатыңыз (тек желілік құрылғыларда) және теңселуден қорғаныш қапты (6) жоғары қарай жылжытып, сол күйде ұстаңыз.

10.Жаңа ара төсемін орнату – айналу бағытын ескеру: сол (ашық) жағынан қарап түргғанда, ара төсеміндегі көрсеткі ара төсемінің қақпағындағы көрсеткі бағытына (46) сәйкес келуі тиіс!

Kayin!

Тек қана осы пайдалану бойынша нүсқаулықта келтірілген талаптар мен сипаттарға сай келетін ара төсемдерін пайдаланыңыз.

Тек максимальды айналу жилігі ўшін жобаланған арнайы ара тесемдерін пайдаланыңыз («Техникалық деректер» бөлімін қараңыз) – ара тесемдері жарамсыз немесе закымдалған болса, беліктер ортадан тепкіш куштен жарылғандай лактырылуы мүмкін.

Сүрек пен ұқсас дайындамаларды өңдеуге арналған ара төсемдері EN 847-1 стандартына сәйкес келуі тиіс.

Төмендегілер пайдаланылмауы тиіс:

– Жоғары шынықтырылған жылдам кескіш болаттан (HSS) жасалған ара төсемдері;

– зақымдалған ара төсемдері;

– кескіш дөңгелектер.

Kayin!

– Ара төсемін тек түпнүсқа бөліктермен бірге монтажданыз.
– Бос редукторлық сақиналарды пайдаланбаңыз; кері жағдайда ара төсемі босап қалуы мүмкін.
– Ара төсемдерін теңсіздіксіз және сокқысыз айналатындай және жұмыс барысында босап қалмайтындай етіп монтаждау керек.
11.Тенселуден корғаныш капты (6) кайтадан жауып қойыңыз.
12. Сырткы фланецті (44) ашыңыз – жалпақ жағы козғалтқышқа қарап тұруы тиіс!
13. Кыспа буранданы шайбамен (43) бірге сағат тілінің бағытына қарсы бурап орнатыңыз (сол жақ ирек ойма!) және қолмен тартыңыз.
14. Ара тесемін буғаттау: буғаттау түймесін (18) басып, буғаттау түймесі тірелгенше, ара тесемін баска қолмен бураңыз. Буғаттау түймесін басып тұрыңыз.

Kayin!

– ішкі алты қырлы гайка кілтін үзартпаңыз.

– Кыспа буранданы ішкі алты қырлы гайка кілтін сокқылау арқылы тартпаңыз.

1. Кыспа буранданы (43) ішкі алты қырлы гайка кілтімен (14) берік тартыңыз.

16.Жұмысын тексеріп шығыңыз. Ол үшін сақтандырғыш құлыпыты (26) босатыңыз (тек желілік құрылғыларда) және араны төмен қайырыңыз:

– теңселуден қорғаныш қап төмен қайыру кезінде басқа бөліктерге тимей ара тесемін босатуы тиіс.
– Араны бастанқы күйге қайырған кезде, теңселуден қорғаныш қап автоматты түрде ара төсемінің үстін жабуы тиіс.
– Ара төсемін қолмен бұраңыз. Ара төсемін басқа бөліктерге тимей әр ықтимал реттеу күйіне бұрау мүмкін болуы тиіс.

КАЗАКШАкк

10.2 Устел ендірмесін ауыстыру

Kayin!

Устел ендірмесі (10) закымдалған жағдайда, шағын бөгде заттар үстел ендірмесі мен ара төсемінің арасында қысылып, ара төсемін бұғattaуы мүмкін. Зақымдалған үстел ендірмелерін дерев алмастырыңыз!

1. Устел ендірмесіндегі бурандаларды бурап шығарыңыз. Қажет болса, бурандаларға қол жеткізе алу үшін айналмалы үстелді бурап, ара бастиегін еңкейтіңіз.
2. Устел ендірмесін алып тастаңыз.
3. Жаца устел ендірмесін орнатыңыз.
4. Устел ендірмесіндегі бұрандаларды бұрап бекітіңіз.

10.3 Дайындама тірегін реттеу

1. Ішкі алты қырлы бұрандаларды (49) босатыңыз.
2. Дайындама тірегін (25), айналмалы устел 0° позицияда бекітілген кезде, ол ара тесеміне тура тікбурышты тұратындай туралаңыз.
3. Ішкі алты қырлы бұрандаларды (49) тартыңыз.

10.4 Кескіш лазерді реттеу

Лазерді тігінен туралау

– Ортаңғы бұранданы (40) босатыңыз. Лазерді айналдырыңыз. Ортаңғы бұранданы (40) тартыңыз.

Лазерді бүйірінен туралау

– Оң жақ бұранданы (42) және сол жақ бұранданы (41) босатыңыз. Лазерді көлденеңінен жылжытыңыз. Оң жақ бұранданы (42) және сол жақ бұранданы (41) тартыңыз.

10.5 Курылғыны тазалау

Аралаудан пайда болған жоңқа мен шаңды қылшақпен немесе шаңсорғышпен төмендегілерден кетіру керек:

– Реттеу кұрылғылары;

– Баскару элементтері;

– Козгалткыштың сувыту саңылауы;

– Устел ендірмесінің астындағы бос орын;

– Кескіш лазер;

– Кесу аймағындағы жарықтандыру

10.6 Курылғыны сақтау

Kayin!

• Сактаған кезде құрылғыны бөтен адамдар пайдалануына жол берменіз.
• Козғалмайтын құрылғыдан ешкімнің зардап шекпейтініне көз жеткізіңіз.

Назар аударыңыз!

• Курылғыны қорғалмаған күйде сыртта немесе ылғалды ортада сақтауға болмайды.

10.7 Техникалық қызмет көрсету Әр пайдалану алдында

• Аралаудан қалған жоңқаны шаңсорғышпен немесе қылқаламмен кетіріңіз.
  Желілік кабель мен желілік ашада немесе аккумуляторда зақымдардың бар-жоғын тексеріп шығыңыз, кажет болса, электрші маманға алмастыруға беріңіз.
• Барлық жылжымалы беліктердің букіл жылжу диапазоны бойынша еркін жылжи алатының тексеріңіз.

Пайдалану жағдайына қарай мерзімді түрде

• Барлық бұрандалы қосылымдарды тексеріңіз, қажет болса, мыктап бекітіңіз.
• Ара бастиегінің бастапқы күйге қайтару функциясын тексеріңіз (ара бастиегі серіппе күші арқылы жоғарғы бастапқы күйге қайтуы тиіс), қажет болса, серіппені ауыстырыңыз.
• Бағыттауыш элементтерді азғантай майлаңыз.

11. Пайдалы кецестер

– Узын дайындамалар ушін араның сол мен оң жағында арнайы тіректерді пайдаланыңыз.
– Еңіспен кескен кезде дайындаманы ара төсемінен оң жакта үстап тұрыңыз.
– Шағын кесіктер жасаған кезде қосымша тіректі пайдаланыңыз (қосымша тірек ретінде, мысалы, құрылғының тірегіне бұрап бекітілетін жарамды ағаш тақтаны пайдалануға болады).
– Дөңес (керілген) тактаны (52) аралаған кезде, сыртқа шығып түрган жағын дайындама тірегіне жатқызыңыз.
– Дайындамаларды кабыргасына койып араламаңыз, айналмалы устелге жаткызып койыңыз.

12. Керек-жарактар

Metabo немесе CAS- (Cordless Alliance System) аккумуляторлары мен керек-жарактарының тупнускасын гана пайдаланыңыз.

Тек қана осы пайдалану бойынша нусқаулықта келтірілген талаптар мен сипаттарға сай келетін керек-жарактарды пайдаланыңыз.

А Шайыр қалдығын кетіруге және металл беттерді консервациялауға арналған техникалық қызмет және күтім көрсету спрейі. 0911018691

В 44, 58 немесе 100 мм жалғағышы бар сорғыш шлангілерді жалғауға арналған сору адаптері 0910058010

С Metabo өмбебап сорғышы (каталогті караңыз)

D Астыңғы таянышы: Өмbebап машина станинасы UMS 631317000 Мобильді астыңғы таяныш KSU 251 Mobile [phone]

Астыңғы таяныш KSU 251 629005000 Астыңғы таяныш KSU 401 629006000

Е Роликті таяныш: RS 420 G 0910053345 RS 420 W 0910053361

F Зарядтағыш құрылғылар: ASC 145 және т.б.

G Өртүрлі куаттылықтарға іне аккумуляторлар. Тек қана электрлік құралыңыз үшін жақамды кернеуге іне аккумуляторларды сатып алу керек. Тапс. №: 625369000 (8,0 А-сағ, LiHD) Тапс. №: 625368000 (5,5 А-сағ, LiHD) және т.б.

Ара төсемдері – KGS 216 / KGS 216 М / KGSV 216 М:

H Power Cut ara tæcemi 6.28009 216 × 2,4 / 1,8 × 30 24 WZ 5° eñic ípi сүректе ұзындығынан және көлденеңінен кесуге арналған

I Precision Cut Classic apa tecemi 6.28060
216 × 2,4 / 1,8 × 30 40 WZ 5° еңіс ірі сүректе және ағаш-жаңқалы тақталарда ұзындығынан және көлденеңінен кесуге арналған
J Multi Cut Classic ara тесемі 6.28066 216 × 2,4 / 1,8 × 30 60 FZ/TZ 5° еңіс қапталған материалдарда, ламинатта, пластмассада және алюминий профилінде ұзындығынан және көлденеңінен кесуге арналған

Ара төсемдері – KGS 254 М:

K Precision Cut Classic ara tœsemi 6.28061 254 x 30 x 2,4/1,8 48 WZ 5° eñic ípi cýrekte және ағаш-жаңқалы тақталарда үзындығынан және көлденеңінен кесуге арналған

L Multi Cut ara тесемі 6.28223 254 x 30 x 2,4/1,6 80 FZ/TZ 5° еңіс қапталған материалдарда, ламинатта, пластмассада және алюминий профилінде ұзындығынан және көлденеңінен кесуге арналған

Ара төсемдері – KGS 305 М:

M Precision Cut Classic ара төсемі 6.28064 305 x 30 x 2,4/1,8 56 WZ 5° еңіс ірі сүректе және ағаш-жаңқалы тақталарда узындығынан және көлденеңінен кесуге арналған

N Multi Cut ara tœsemi 6.28091 305 x 30 x 2,8/2,0 96 FZ/TZ 5° eħic, kântalıçan материалдарда, ламинatta, пластмассада және алюминий профилінде узындығынан және көлденеңінен кесуге арналған

Ара төсемдері – KGS 18 LTX 216:

O Precision Cut Classic apa төсемі 6.28065 216 × 1,8 / 1,2 × 30 40 WZ 5° ірі сүректе және ағаш-жаңқалы такталарда ұзындығынан және көлденецінен кесуге арналған

Керек-жарактардың толық тізімін www.metabo.com сайтында немесе каталогтен караңыз.

13. Жөндеу

Kayin!

Электр құралдарын тек электрші мамандар жәндеуі тиіс!

Бузылған желілік кабельді тек Metabo қызмет көрсету орталығында сатып алуға болатын арнайы, түпнұсқа Metabo желілік кабелімен ауыстыруға рүқсат етіледі.

Осы құрылғының желілік қуат кабелі зақымдалған жағдайда, оны тек түпнусқа Metabo желілік қуат кабелімен ауыстыру керек.

Metabo филиалына жендеуді қажет ететін Metabo электрлік құралдарымен бірге барыңыз. Мекенжайлары www.metabo.com сайтында берілген.

Косалкы бөлшектердің тізімдерін www.metabo.com сайтында жуктеп алуға болады.

14. Коршаған ортаны корғау

Пайдаланылған аспаптарды, орауыштарды және керек-жарактарды қоршаған орта үшін қауіпсіз түрде көдеге жарату және қайта өңдеу бойынша үлттық ережелерді ұстаныңыз.

Тек қана ЕО елдерінде: электрлік құралды түрмыстық қоқыска тастамаңыз! Электрлік және

электрондык ескі құрылғылар және үлттық заңға түрлендіру жәніндегі 2012/19/EU еуропалық директивасына сәйкес, пайдаланылған электрлік құралдар бөлек жиналып, қоршаған орта үшін қауіпсіз қайта өңдеуге жіберілуі тиіс.

15. Мәселелер мен ақаулықтар

Теменdegі бөлімде өзіңіз шешуіңіз керек мәселелер мен ақаулықтар сипатталған. Егер осы бөлімде сипатталған іс-шаралар көмектеспесе, 13. «Жөндеу» бөлімін қараңыз.

Kayin!

Мәселелер мен ақаулықтармен бірге көптеген жазатайым оқифалар орын алады. Сондықтан төменdegілерге назар аударыңыз:

- Ақаулықты жою бойынша әрбір әрекет алдында желілік ашаны суырып алыңыз немесе алмалы-салмалы аккумуляторды (33) шығарыңыз, - Ақаулықты жою бойынша әрбір әрекеттен кейін барлық сақтандырғыш құрылғыларды қайтадан қолданысқа енгізіп тексеріңіз.

Кесу функциясы жок

Тасымалдау куппы блокталған:

· Тасымалдау кулпын тартып шығарыңыз.

Сактандырғыш құлып блокталған:

- Сактандырғыш құлыпты босатыңыз.

Аралау күші тым төмен

Ара төсемі дөкір (ара төсемінің бүйірінде күйіп қалған жерлер болуы мүмкін);

Ара төсемі материал үшін жарамсыз

(12.«Керек-жарактар» белімін қараңыз);

Ара төсемі қифаштанған:

- Ара тесемін алмастырыңыз (10. «Техникалық қызмет көрсету» бөлімін қараңыз).

Ара қатты дірілдейді

Ара төсемі қифаштанған:

- Ара тесемін алмастырыңыз (10. «Техникалық қызмет көрсету» бөлімін қараңыз).

Ара төсемі дұрыс монтаждалмаған:

- Ара төсемін тиісінше монтаждаңыз (10. «Техникалық қызмет көрсету» бөлімін қараңыз).

Айналмалы устелге қол жеткізу қиын

Айналмалы устел астында жоңка бар:

· Жоңканы кетіріңіз.

16. Техникалық деректер

3-беттегі мәліметтерге түсініктемелер.

Техникалық дамуға қарай өзгерүі мүмкін.

U =желі кернеуі / аккумулятордың кернеуі I =номиналды ток

F =мин. сактандырғышпен қорғаныс P₁ =номиналды тұтынылатын куат IP =қорғаныс дәрежесі

n₀ =бос жүрістегі айналу жилігі v₀ =кесу кезіндегі макс. айналу жилігі D =ара төсемінің диаметрі (сыртқы)

d =ара төсемінің диаметрі (ішкі)

b = ара төсемінің макс. тіс ені A =өлшемдері (¥хЕхБ)

m = с а л м а f ы Жонка сорғыш кұрылғыға қойылатын талаптар:

D₁ =сорғыш келте кұбырдың жалғағыш диаметрі

D₂ =ауа көлемінің мин. өткізу кабілеті D₃ =сорғыш келте кұбырдағы мин. вакуум D₄ =сорғыш келте кұбырдағы мин. ауа жылдамдығы

Дайындаманың макс. көлденең кимасын 4- беттегі кестеден караңыз.

Жумыс кезіндегі руксат етілген қоршаған орта температурасы:

-20°C және 50°C аралығында (0°C шамасынан төмен температурада құаттылығы шектеулі). Сақтау кезіндегі рүқсат етілген қоршаған орта температурасы: 0°C және 30°C аралығында.

\~ Айнымалы ток

--- Туракты ток

□ II корғаныс класындағы аспап

Берілген техникалық деректерде үйғарынды ауыткулар болуы мүмкін (жарамды стандарттарға сай).

Эмиссиялық көрсеткіштер Аталмыш көрсеткіштер элект

құралдардың өмиссиясын анықтауға және әртүрлі электрлік құралдарды салыстыруға мүмкіндік береді. Пайдалану жағдайсына қарай, электрлік құралдың немесе алмалы-салмалы құралдың күйі шынайы жуктемені кетеруі немесе төмендетуі мүмкін. Жұмыстағы үзілістерді және фазаларды анықтау үшін төменірек жуктемені қамтамасыз етініз. Сәйкесінше бейімделген бағаға сай пайдаланушы үшін қорғаныс шараларын, мысалы, ұымдастыру шараларын анықтаңыз.

Улгілі А өлшемді дыбыс деңгейі:

L_pA =дыбыстык кысым деңгейі

L_WA =дыбыстык куат деңгейі

K_pA, K_WA = дэлсіздік

Корғаныш күлакқап тағыңыз!

Сатып алушыға арналған ақпарат:

Сәйкестік сертификаты: № ТС RU C-DE.БЛ08.В.00566, жарамдылық мерзімі: 20.04.2017 ж. - 19.04.2022, «Ивановский Фонд Сертификации» ЖШК, «ИВАНОВО-СЕРТИФИКАТ» өнімдерді сертификаттау органы берген; Мекенжайы (заңды және накты мекенжайы): 153032, Ресей Федерациясы, Ивановская обл., Иваново қ, Станкостроитель

Ресейге импорттаушы: ЖШК «Метабо Евразия»

Ресей, 127273, Мәскеу,

Березовая аллея көшесі, № 5 а, 7-құрылыс, 106-көнсе

тел.: [phone]

Өндірілген жылы құралдың ақпараттық тақтайшасында аа/жжжж пішімінде көрсетілген|

Өнімнің жарамдылық мерзімі 7 жылды күрайды. Өндірілген күннен кейін 5 жыл сақтауда түрған жағдайда алдын ала тексерместен пайдалану ұсынылмайды (өндірілген күнін жапсырмадан қараңыз)

- Кесүүчү дискте көрсетүлгөн айлануу ылдамдығы кеминде араада көрсетүлгөн айлануу ылдамдығындай болуусун тактаңыз.

Жарыктын нурун адамдын же жаныбардын көзүне қаратпаңыз

КОНУЛ БУРУНУЗ Күйүп турган лампаны карабаңыз.

Көрсөтмө:

– чамынды мүшөгү / кесиндини тазалоо аспабы
