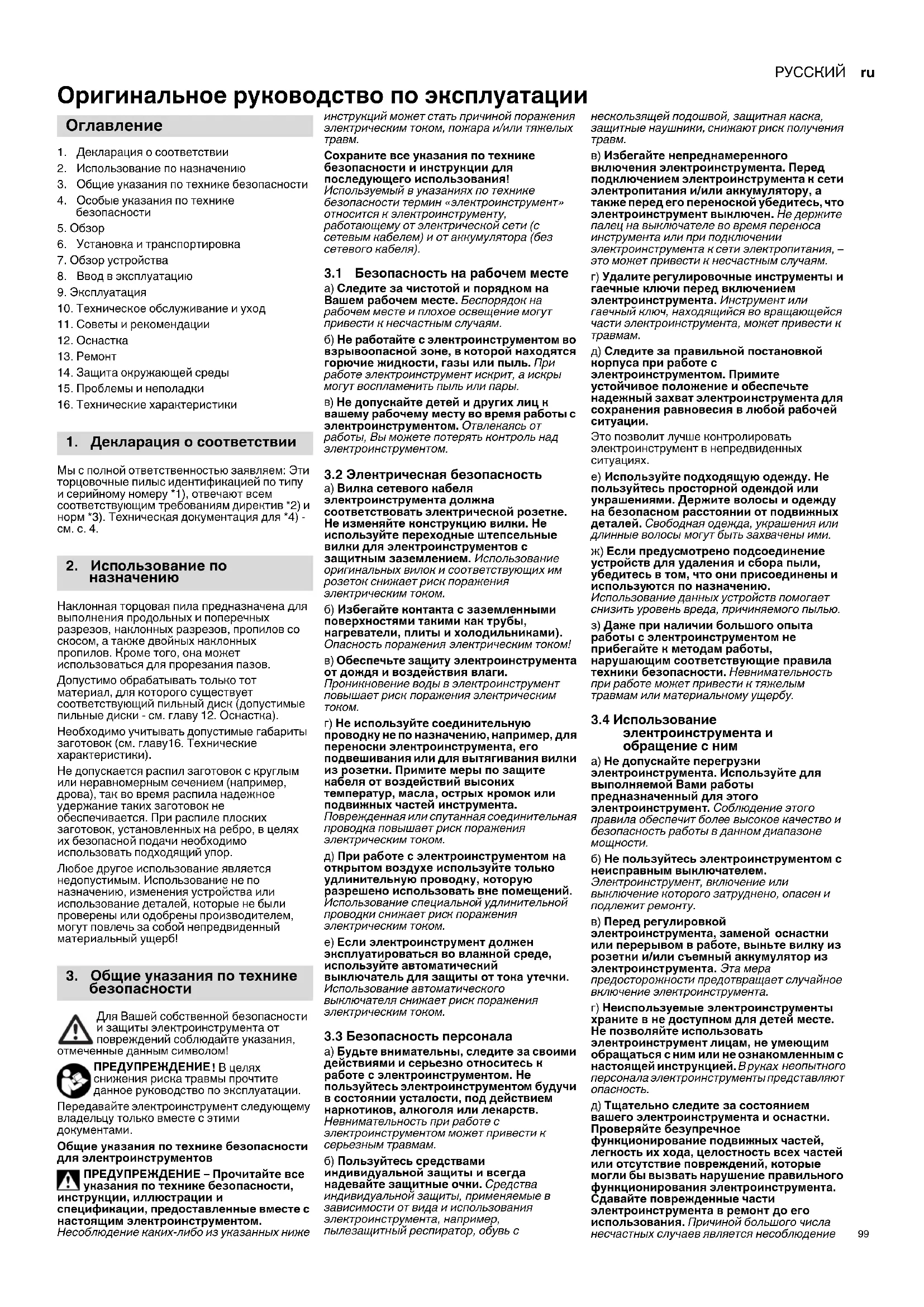

| Тип продукта | Радиальная торцовочная пила |
| Бренд | Metabo |
| Модель | KGSV 216 M |
| Диаметр диска | 216 мм |
| Посадочное отверстие | 30 мм |
| Скорость холостого хода | 4800 об/мин |
| Потребляемая мощность | 1500 Вт |
| Питание | Сеть 230 В, 50 Гц |
| Тип защиты | Класс II |
| Функции резки | Прямые резы, торцовочные (0-47° лев./прав.), наклонные (0-45° лев., +2° прав.), двойные торцовочные резы, пазование с ограничителем глубины |
| Устройства безопасности | Маятниковый защитный кожух, предохранительная блокировка, останов диска, лазер для резки (класс 2, <1 мВт, 650 нм) |
| Освещение | Освещение зоны резки (в зависимости от модели) |
| Пылеудаление | Патрубок для пылесоса (Ø 44/58/100 мм) и мешок для сбора опилок |
| Зажим | Зажимное устройство для заготовок (2 положения) |
| Удлинители стола | Боковые, регулируемые |
| Лазерная направляющая | Регулируемый по углу и боковому смещению |
| Обслуживание | Замена диска, очистка от опилок, смазка направляющих |
| Вес | 15 кг (прибл.) |
| Размеры (Д x Ш x В) | 580 x 660 x 450 мм (прибл.) |
Часто задаваемые вопросы - KGSV 216 M METABO
Как заменить пильный диск?
Отключите станок от сети. Поднимите головку в верхнее положение. Заблокируйте диск кнопкой останова (18). Отверните зажимной винт (43) по часовой стрелке (левая резьба). Поднимите защитный кожух (6) и снимите наружный фланец (44) и диск. Очистите зажимные поверхности. Установите новый диск, соблюдая направление вращения (стрелка). Установите наружный фланец и затяните винт против часовой стрелки. Проверьте работу кожуха.
Как настроить лазер для резки?
Для регулировки прямого угла: ослабьте центральный винт (40), поверните лазер, затем затяните. Для боковой регулировки: ослабьте правый (42) и левый (41) винты, переместите лазер по горизонтали, затем затяните.
Как выполнить торцовочный рез?
Ослабьте ручку блокировки (11) поворотного стола и разблокируйте стопорную защелку (12). Установите нужный угол (от 0 до 47° влево или вправо). Затяните ручку. Затем действуйте как при прямом резе: закрепите заготовку, нажмите предохранительную блокировку (26), нажмите выключатель (27), опустите головку и протолкните пилу через заготовку.
Как отрегулировать упор?
Ослабьте винты с шестигранной головкой (49). Установите упор (25) перпендикулярно пильному диску, когда поворотный стол находится на 0°. Затяните винты.
Как использовать ограничитель глубины для пазования?
Установите ограничитель глубины (50) на нужную глубину и зафиксируйте контргайкой. Опустите головку, чтобы проверить глубину пробным резом. Выполните паз, избегая бокового давления на диск.
Каковы максимальные размеры обрабатываемой заготовки?
См. таблицу на странице 4 руководства. Размеры зависят от типа реза (прямой, торцовочный, наклонный). В целом, для прямого реза максимальная высота составляет около 100 мм, а ширина до 216 мм. Используйте опоры для длинных заготовок.
Как подключить пылесос?
Используйте переходник (арт. 0910058010) для подключения всасывающего шланга диаметром 44, 58 или 100 мм к патрубку отсоса (3). Также можно использовать прилагаемый мешок для сбора опилок. Убедитесь, что пылесос соответствует требованиям по расходу и разрежению (см. технические характеристики).
Что делать, если пила вибрирует?
Проверьте, не деформирован ли пильный диск и правильно ли он установлен. При необходимости замените. Убедитесь, что диск надежно затянут и внутренний фланец находится в правильном положении. Если вибрация сохраняется, обратитесь в сервисный центр.
Как транспортировать пилу?
Опустите режущую головку и зафиксируйте транспортным фиксатором (24). Заблокируйте устройство протяжки в заднем положении стопорным винтом (13). Поднимайте станок за транспортную ручку (20) или, если она отсутствует, за полностью вставленные и зафиксированные удлинители стола (16).
Как очистить пилу?
Отключите станок от сети. Используйте щетку или пылесос для удаления опилок с регулировочных устройств, органов управления, вентиляционных щелей, под вставкой стола, с лазера и освещения. Не используйте агрессивные моющие средства. Слегка смажьте направляющие элементы.
