KGSV 216 M - Säge METABO - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts KGSV 216 M METABO als PDF.
📄
Dokument vorübergehend nicht verfügbar
Das Handbuch wird derzeit auf unseren neuen Server übertragen. Es wird in ein paar Stunden wieder zugänglich sein. Vielen Dank für Ihre Geduld.
Waehlen Sie Ihre Sprache und Ihre E-Mail-Adresse: wir senden Ihnen eine speziell uebersetzte Version.
| Produkttyp | Radiale Gehrungssäge |
| Marke | Metabo |
| Modell | KGSV 216 M |
| Sägeblattdurchmesser | 216 mm |
| Sägeblattbohrung | 30 mm |
| Leerlaufdrehzahl | 4800 U/min |
| Leistungsaufnahme | 1500 W |
| Stromversorgung | Netz 230 V, 50 Hz |
| Schutzart | Klasse II |
| Schnittfunktionen | Gerade Schnitte, Gehrungsschnitte (0-47° links/rechts), Schrägschnitte (0-45° links, +2° rechts), Doppelgehrungsschnitte, Nuten mit Tiefenanschlag |
| Sicherheitsvorrichtungen | Pendelschutzhaube, Sicherheitsverriegelung, Sägeblattstopp, Schnittlaser (Klasse 2, <1 mW, 650 nm) |
| Beleuchtung | Arbeitsbereichsbeleuchtung (modellabhängig) |
| Absaugung | Anschluss für Staubsauger (Ø 44/58/100 mm) und Sägemehlsammelbeutel |
| Spannung | Werkstückspannvorrichtung (2 Positionen) |
| Tischverlängerungen | Seitlich, verstellbar |
| Laserführung | Winkel- und Seitenverstellbar |
| Wartung | Sägeblattwechsel, Reinigung von Sägemehl, Ölen der Führungen |
| Gewicht | 15 kg (ca.) |
| Abmessungen (L x B x H) | 580 x 660 x 450 mm (ca.) |

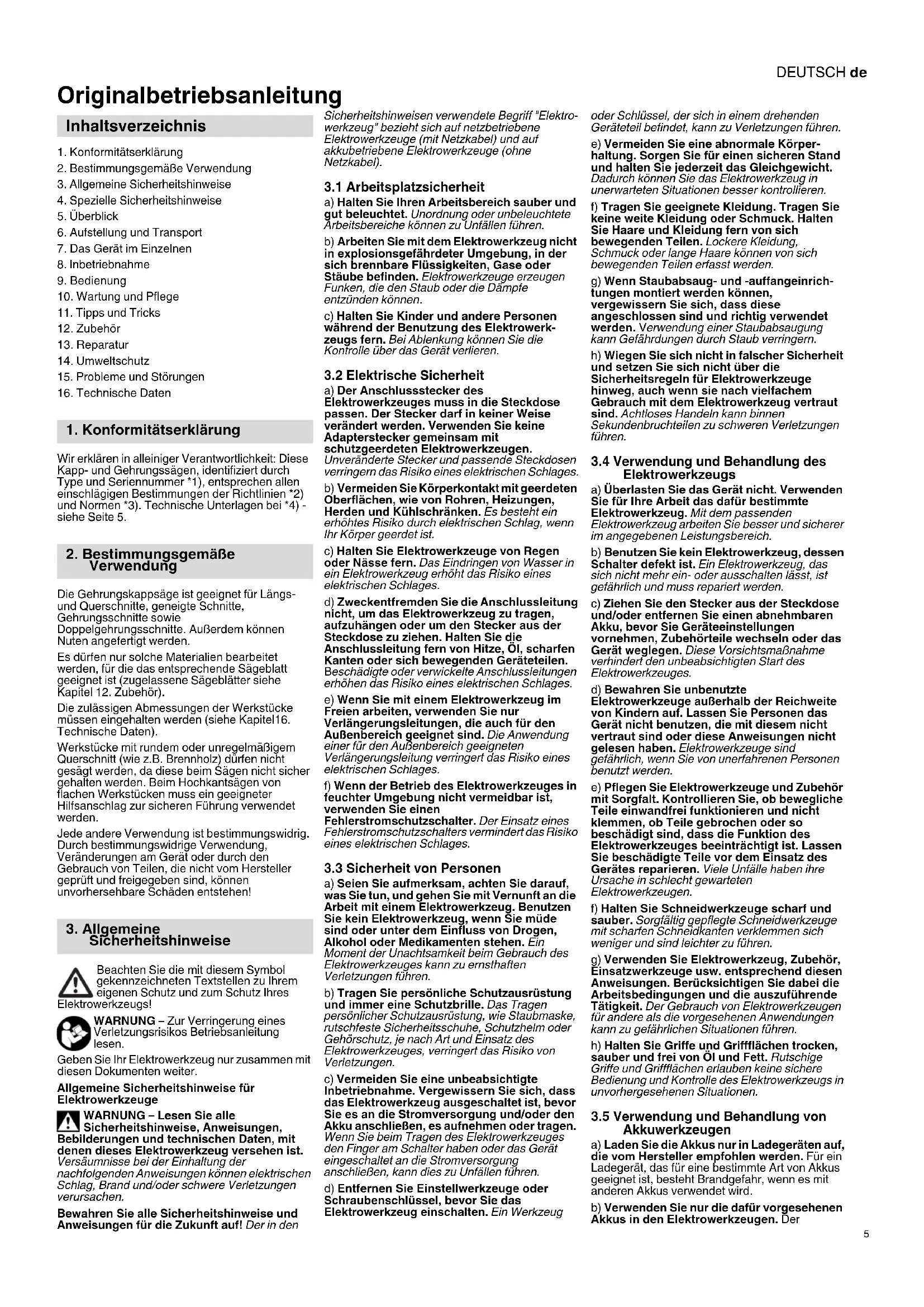

Häufig gestellte Fragen - KGSV 216 M METABO
Wie wechselt man das Sägeblatt?
Ziehen Sie den Netzstecker. Stellen Sie den Kopf in die obere Position. Blockieren Sie das Sägeblatt mit dem Stoppknopf (18). Lösen Sie die Klemmschraube (43) im Uhrzeigersinn (Linksgewinde). Heben Sie die Schutzhaube (6) an und entfernen Sie den Außenflansch (44) und das Sägeblatt. Reinigen Sie die Spannflächen. Setzen Sie das neue Sägeblatt unter Beachtung der Drehrichtung (Pfeil) ein. Setzen Sie den Außenflansch wieder auf und ziehen Sie die Schraube gegen den Uhrzeigersinn fest. Überprüfen Sie die Funktion der Schutzhaube.
Wie stellt man den Schnittlaser ein?
Zur Einstellung des rechten Winkels: Lösen Sie die mittlere Schraube (40), drehen Sie den Laser, dann wieder festziehen. Für die seitliche Einstellung: Lösen Sie die rechte (42) und linke Schraube (41), verschieben Sie den Laser horizontal, dann wieder festziehen.
Wie führt man einen Gehrungsschnitt durch?
Lösen Sie den Feststellgriff (11) des Drehtisches und entriegeln Sie die Arretierklinke (12). Stellen Sie den gewünschten Winkel ein (von 0 bis 47° links oder rechts). Ziehen Sie den Griff wieder fest. Gehen Sie dann wie bei einem geraden Schnitt vor: Spannen Sie das Werkstück, betätigen Sie die Sicherheitsverriegelung (26), drücken Sie den Schalter (27), senken Sie den Kopf und schieben Sie die Säge durch das Werkstück.
Wie stellt man den Anschlag ein?
Lösen Sie die Inbusschrauben (49). Positionieren Sie den Anschlag (25) so, dass er senkrecht zum Sägeblatt steht, wenn der Drehtisch auf 0° steht. Ziehen Sie die Schrauben wieder fest.
Wie verwendet man den Tiefenanschlag zum Nuten?
Stellen Sie den Tiefenanschlag (50) auf die gewünschte Tiefe ein und sichern Sie ihn mit der Kontermutter. Senken Sie den Kopf ab, um die Tiefe mit einem Probeschnitt zu überprüfen. Führen Sie die Nut aus, wobei Sie jeden seitlichen Druck auf das Sägeblatt vermeiden.
Was sind die maximalen Abmessungen des Werkstücks?
Siehe Tabelle auf Seite 4 der Anleitung. Die Abmessungen hängen von der Schnittart ab (gerade, Gehrung, Schrägschnitt). Im Allgemeinen beträgt die maximale Höhe bei geraden Schnitten ca. 100 mm und die Breite bis zu 216 mm. Verwenden Sie Stützen für lange Werkstücke.
Wie schließe ich einen Staubsauger an?
Verwenden Sie einen Adapter (Art.-Nr. 0910058010), um einen Saugschlauch mit 44, 58 oder 100 mm an den Absaugstutzen (3) anzuschließen. Sie können auch den mitgelieferten Sägemehlsammelbeutel verwenden. Stellen Sie sicher, dass der Staubsauger die Anforderungen an Luftstrom und Unterdruck erfüllt (siehe technische Daten).
Was tun, wenn die Säge vibriert?
Überprüfen Sie, ob das Sägeblatt verzogen oder falsch montiert ist. Ersetzen Sie es gegebenenfalls. Stellen Sie sicher, dass das Sägeblatt richtig festgezogen ist und der Innenflansch richtig positioniert ist. Wenn die Vibrationen anhalten, wenden Sie sich an den Kundendienst.
Wie transportiert man die Säge?
Senken Sie den Sägekopf und rasten Sie die Transportfixierung (24) ein. Blockieren Sie die Zugvorrichtung in hinterer Position mit der Feststellschraube (13). Heben Sie die Maschine am Tragegriff (20) oder, falls nicht vorhanden, an den vollständig eingeschobenen und arretierten Tischverlängerungen (16) an.
Wie reinigt man die Säge?
Ziehen Sie den Netzstecker. Entfernen Sie mit einer Bürste oder einem Staubsauger Sägemehl an den Einstellvorrichtungen, Bedienelementen, Belüftungsschlitzen, unter dem Tischeinsatz, am Laser und an der Beleuchtung. Verwenden Sie keine aggressiven Reinigungsmittel. Ölen Sie die Führungselemente leicht.
