GEBRUIKSAANWIJZING 545 II HUSQVARNA

NL Gebruiksaanwijzing 80-116

Inhalt

Einleitung. 2

EG verklaring van overeenstemming. 116

0

Inleiding

Gebruik

Dit product is bestemd voor houtzagen.

Let op: Nationale wetgeving kan het gebruik van dit product möglichk beperken.

Productbeschrijving

De Husqvarna 545 Mark II, 545G Mark II, 550 XP Mark II, 550 XPG Mark II zijn kettingzaagmodellen met een verbrandingsmotor.

Er worden voortdurend gewerkt aan het verhogen van uw veiligheid en efficientieijdens bedrijf. Neem voor meer informatie contact op met uw dealer.

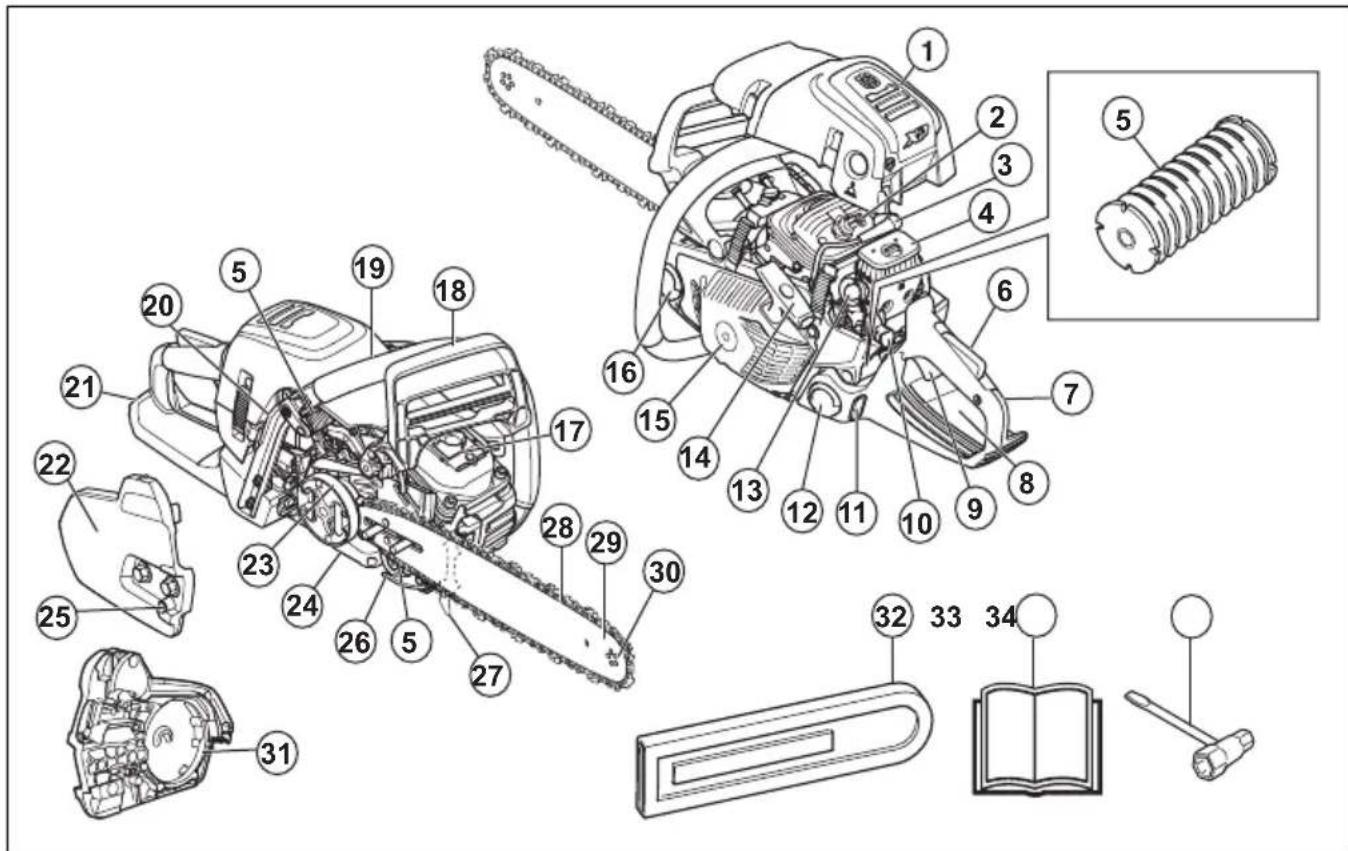

Productverzicht

1. Cylinderkap
2. Bougie
3. Bougiekap
4. Luchtfilter

5. Trillingdempingssystem, 3 stuks

6. Gashendelvergrendeling

7. Achterste handvat
8. Informatie- en waarschuwingsplaatje
9. Gashendel

10. Start/stop-schakelaar

11. Kijkglas voor brandstofniveau

12. Brandstoftank
13. Primerbalg van brandstofpomp
14. Startkoordhendel
15. Starterhuis
16. Kettingolietank
17. Geluiddemper
18. Kettingrem met terugslagbeveiling
19. Voorste handgreep

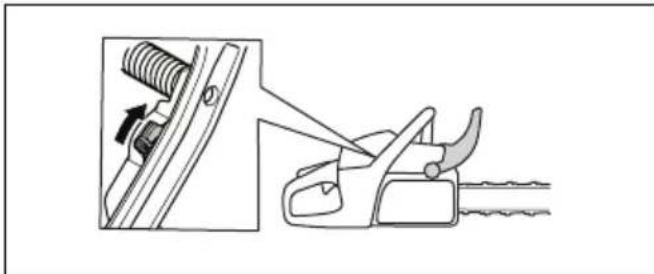

20. Schakelaar voor handgreepverwarming (545G Mark II, 550 XPG Mark II)
21. Rechterhandbescherming
22. Koppelingsdeksel
23. Koppelingstrommel
24. Afstelschroef, oliepomp
25. Kettingspannerschroef
26. Kettingvanger
27. Schorssteun
28. Zaagketting
29. Geleider
30. Neuswiel
31. Remvoering
32. Geleiderkap
33. Bedieningshandleiding
34. Ring-steeksleutel

Symbolen op het product

Stop.

Wees voorzichtig en gebruik het product op de juiste manier. Dit product kan ernstig of fataal letsel toebrengen aan de gebruiker of anderen.

Lees de bedieningshandleiding goed door en zorg dat u de instructies hebt begrepen voordat u dit product gaat gebruiken.

Draag aktijd een goedgekeurde veiligheidshelm en gehoor- en oogbescherming.

Gebruik 2 handen om het product te bedieren.

Laat de punt van het zaagblad geen objecten raken.

Gebruik het product nooit met één hand.

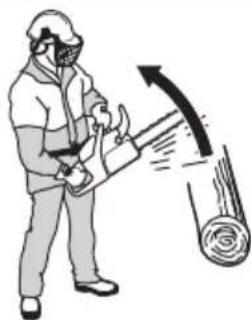

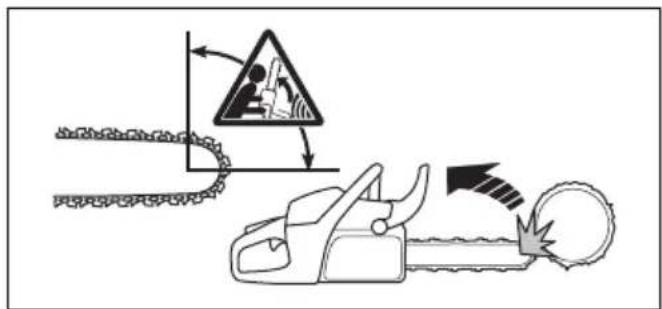

Waarschuwing! Terugslag kan optreden wanner de punt van de geleider een voorwerp raakt. Terugslag leidt tot een zeer snelle, omgeekerde reactie die tot gevolg heeft dat de geleider omhoog beweegt in derichting van de gebruiker. Kan ernstig letselveroorzaken.

Dit product voldoet aan de geldende EU-richtlijnen.

Geluidsemissiesaar de omgeving volgens de Europese richtlij 2000/14/EG en de wetgeving van Nieuw-Zuid-Wales "Protection of the Environment Operations (Noise Control) Regulation 2017".De geluidsemissiegegevens vindt u op het machinelabel en in het hoofdstuk Technische gegevens.

Kettingrem, ingeschakeld (rechts).
Kettingrem, uitgeschakeld (links).

Choke.

Primerbalg van brandstofpomp.

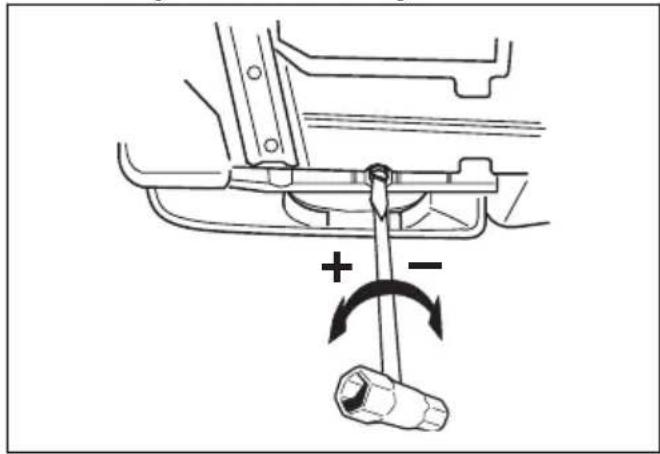

Afstelling van de oliepomp.

Brandstof.

Kettingolie.

Als uw product voorzien is van dit symbol, is het uitgerust met handgreepverwarming.

yyyywwxxx Het serialummer staat op

het productplaatje. yyyy is het productiejaar en ww is de productiewEEK.

Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor bepaalde markten.

WAARSCHUWING: De EU-typegoedkeuring van dit product verwalt als ongeoorloofde

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wort gebrukt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanner de instructies in de handleiding nicht worden gevolgd.

OPGELET: Wort gebrukt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanner de instructies in de handleiding nicht worden gevolgd.

Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Een kettingzaag kan bij onjuist of onachtzaam gebruik een gevaarlijk apparaat�zijn dat ernstig letsel of de dood kan veroorzaken. Het is erg belangrijk dat u deze gebruiksaanwijzing leest en begrijpt.
• De oorspronkelijke vormgeving van het product mag in geen enkel geval worden gewijzigd zonder toestemming van de fabrikant. Gebruik nooit een product dat gewijzigd lijkt te zijn door anderen, en gebruikuitsluitend de voor dit product aanbevolen accessoires. Niet goedgekeurde wijzigingen en/of niederoriginele onderdelen+kunnen tot ernstig persoonlijk letsel of de dood van zowel gebruiker als omstanders leiden.
• De binnenkant van de geluiddempoer bevatachemicalien die kankerverwekkend können zich. Vermijd contact met deze elementen wanner de carburateur is beschadigd.
• Langdurige inademing van de uitlaatgassen van de motor, kettingolienevel en zaagstof kan een gevaar voor de gezondheid opleveren.
• Dit product produeertijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werkung van actieve of passieve

medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze dit product gaan bedieren.

• De informatatie in deze gebruikershandleiding kan nooit de kennis verrangen die een vakman via opleidingen en praktische ervaring heeft verworven. Wanner u in een situation belandt waarin u Niet goed weet hoe u verder te werk要去en,要去 u een expert raadplegen. Neem contact op met uw servicedaler of een ervaren kettingzaaggebruiker. Vermijd gebruik waarvan u vindt dat u Niet voldoende gekwalificeerd bent!

Veiligheidsinstructies voor bediening

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Voordat u het product gaat gebruiken, moet u weten wat terugslag is en hoe u dit kurz voorkomen. Zie Informatie over terugslag op pagina 90 voor instructies.
• Gebruik nooit een machine die defect is.
• Gebruik nooit een product met zichtbare beschadigingen aan de bougiekap en/of ontstekingskabel. Er bestaat een risico van vonkvorming, wat brand kan veroorzaken.
• Gebruik het product nooit wanner u vermoeid bent, alcohol of drugs hebt gebruikt, of als u medicijnen gebruikt die uw gezichtsvermögen, beordelingsvermögen of coordinatie{kunnen beinvloeden.
• Gebruik het product Niet in ongunstige weersomstandigheden, zoals dichte mist, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situations leiden, zo kan de grond glad+zijn, de wind de valrichting van de boom beinvloeden enz.
• Start de kettingzaag nooit voordat het zaagblad, de zaagketting en alle=kappen correct gemonteerd,zijn. Zie Montage op pagina 87voor instructies. Wanner het zaagblad en de zaagketting Niet op de

kettingzaag zijngemonteerd, kan de koppeling losraken en ernstig letselveroorzaken.

• Start het product nooit binnenshuis. Vergeet zich dat het gevaarlijk is om de uitlaatgassen van de motor in te ademen.
• De uitlaatgassen van de motor zijn heet en{kennen vonken bevatten die brand kuren veroorzaken. Start het product nooit in de buurt vanlicht ontvlambaar materiaal!
• Controller de omgeving en vergewis u ervan dat er geen risico bestaat dat mensen of dieren in contact komen met het product of uw contrôle over het product belemmeren.
• Sta nooit toe dat kinderen het product gebruiken of in de buurt van het product komen. Omdat het product is uitgerust met een terugverende start/stopschakelaar en kan worden gestart op lage snelheid en met weinig kracht op de starthendel,+kennen zichskleine kinderen onder bepaalde omstandigheden het product op eigencracht starten. In dat geval kan er een risico op ernstig persoonlijk letsel bestaan. Verwijder THATM DE bougiekap wonneer u geen toezicht houdt op het product.
• Om volledige controle te hebben over het product is hetoodzakelijk dat u stabel staat. Werk nooit verwijl u op een trap staat, hoog in een boom of opplaatsen waar u geen stabiele ondergrond hebt om op te staan.

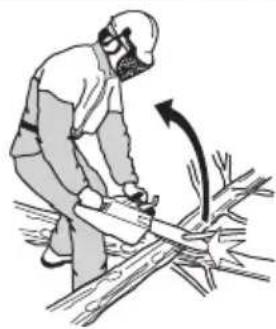

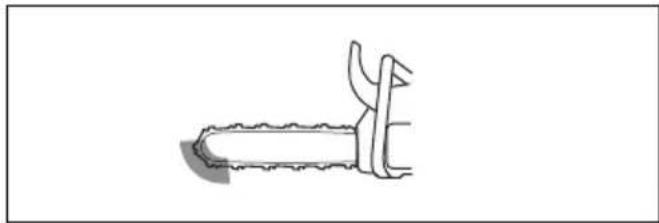

• Door onoplettendheid kan de terugslagrisico-sector van de motorzaag onopzettelijk een tak, een boom in

de buurt of een ander voorwerp raken, en terugslag veroorzaken.

• Gebruik het product nooit door dit met een hand vast te honden. U kunt dit product Niet veilig onder controle honden met een hand.

• Houd het product altijd met twee handen vast. Hou uwrechterland op de achechterhandgreep en uw linkerhand op de voorhandgreep. Alle gebruikers, zowel rechts- als linkshandigen,要去en deze greep gebruiken. Houd de handgrepen stevig met de duimen en vingers om de handgrepen van het product Been. Met deze greep minimiseert u het terugslagrisico en behoudt u de controle over het product. Laat de handvatten Niet los!

• Gebruik het product nooit boven schouderhoogte.

• Gebruik het product nooit als u Niet de mogelijkheid heeft om hulp in te roepen in het geval van een ongeval.
• Wanner u zich verplaatst moet het product vergrendeld worden met de kettingrem en moet de motoruitgeschakeld worden. Houd het product vast met de geleider en zaagkettingaar achteren gericht. Als het om transport van het product of een langere verplaatsingaat, moet u een transportbescherming op de geleider aanbrengen.

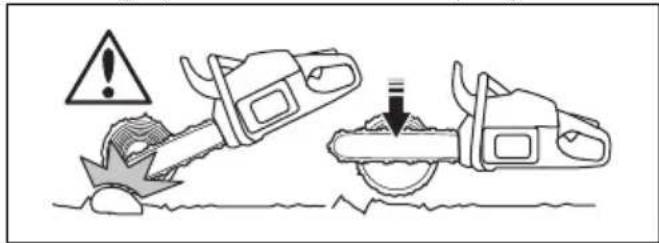

• Wanner u het product op de grond plaatst, moet u de zaagketting met de kettingrem blokkeren en ervoor zorgen dat u het product continu in de gaten kunt honden. Als het product langere tijd nicht gebruikt worden, moet u de motor uitzetten.

• Soms komen snippers vast te zitten in het koppelingsdeksel, waardoor de ketting blokkeert. Stop altijd eerst de motor voordat u deze verwijdert.

• Een motor laten draaien in een afgesloten of slecht geventileerde ruimte kan de dood tot gevolg hebben door koolmonoxidevergiftingig.
• De uitlaatdampen van de motor zijn heet en{kunnen vonken bevatten die brand kurenveroorzaken. Start het product Niet in gesloten ruimtes of in de buurt vanlicht ontvlambaar materiaal.
• Gebruik de kettingrem als parkeerrem wanner u het product start en wanner u korte afstanden aflegt. Draag het product aktijd aan de voorhandgreep. Dit verminder de kans dat u of iemand in uw buurt worden geraakt door de zaagketting.
• Als men teveel worden blootgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij personen die een slechte bloedcirculatie hebben. Consulteer uw dokter wanner u symptomen heeft die wijzen op te groe blootstelling aan trillingen. Voorbeelden van zulke symptomen zijn slapen, geen gevoel, "kriebels", "speldeprikken", pijn, geen of minder kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen komen meestal voor op vingers, handen of polsen. Deze symptomen+kennen toenemen bij koude temperaturen.
• Het is nicht möglichk om elke situatie die sich kan voordoenijdens het gebruik van dit product te vermelden. Wees algid voorzichtig en gebruik uw gezond verstand. Vermijd situatuies die uw capaciteiten te boven gaan. Als u na het lezen van deze instructies nog vragen hebt over de bedieningsprocedures dient u een expert te raadplegen voordat u verder gaat. Aarzel Niet om contact op te nemen met uw leverancier of met Husqvarna als u nog vragen hebt over het gebruik van dit product. We+zijn graag bereid om u te adviseren of u te helpen uw product op een efficiente en veilige manier te gebruiken. Volg een opleiding in het gebruik van kettingzagen. Uw dealer, bosbouwschool of uw bilbiotheek kennu vertellen welk opledingsmaterial en welke cursussen beschikbaar zich.

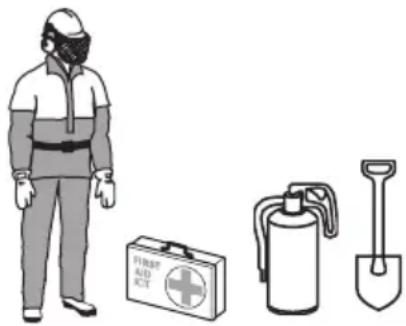

Persoonlijke beschermingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• De meeste ongelukken met een kettingzaag gebeuren wanner de zaagketting contact maakt met de gebruiker. U要去 goedgekeurde persoonlijke beschermingsmiddelen gebruiken wanner u het product gebruikt. Persoonlijke beschermingsmiddelen bieden geen volledige bescherming gegen letsel, maar+kennen een onceval wel de ernst van het letsel beperken. Neem contact op met uw servicedaler voor de aanbevolen verilgheidsuitrusting.
• Uw kleding moet nauwsluitend+zijn zonder uw bewegingsvrijheid te beperken. Controller regelmatig de toestand van uw persoonlijke beschermingsmiddelen.
• Draag een goedgekeurde veiligheidshelm.
• Gebruik goedgekeurde gehoorbescherming. Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.
• Gebruik algijd een veiligheidsbril of gezichtsvizier om de kans op letsel door wegvliegende voorwerpen te verkleinen. Het product kan voorwerpen zoals spaanders, keine stukjes hout enz. met groe krachtwegslingeren. Dit kan leiden tot ernstig letsel, vooral aan ogen.
• Draag handschoenen met zaagbescherming.
  Draag een broek met zaagbescherming.
• Draag laarzen met zaagbescherming, stalen neuzen en antislipzolen.
• U要去 alkijd een EHBO-kit bij de hand hebben.
• Gevaar voor vonkvorming. Zorg dat u een brandblusser en een schop bij de hand hebt om bosbranden te voorkomen.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product nooit wanner de veiligheidsvoorzieningen defectহn.
• Controller de veiligheidsvoorzieningen regelmatin op een juiste werkung. Zie Deveiligheidsvoorzieningen op het product onderhonden en controleren op pagina 101.
• Als de veiligheidsvoorzieningen defect়n, neem dan contact op met uw Husqvarna service dealer.

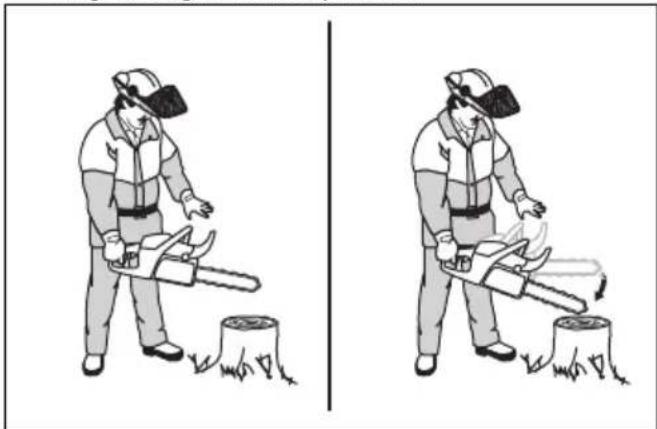

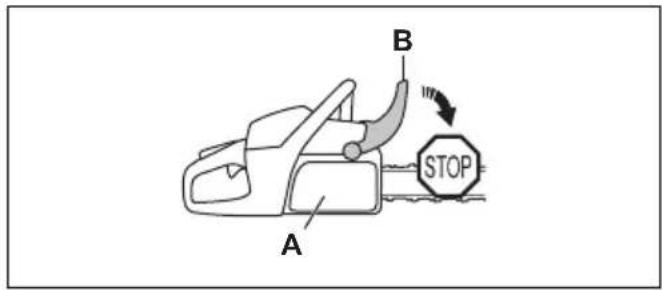

Kettingrem met terugslagbeveiliging

Uw product heeft een kettingrem die de zaagketting stocht in het geval van terugslag. Een kettingrem verminder het risico op oncegvallen, maar alleen u kunt ze voorkomen.

De kettingrem (A) wordt handmatig geactiveerd (via uw linkerhand) of automatisch via het traagheidsmechanisme. Duw de terugslagbeveiliging (B) maar voren om de kettingrem handmatig in te schakelen.

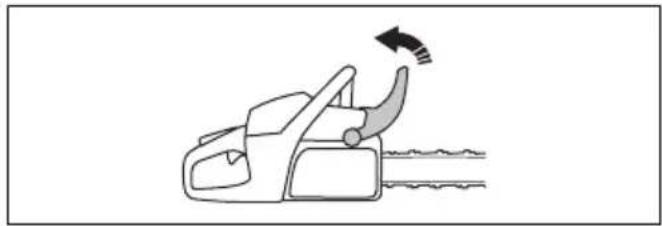

Trek de terugslagbeveiliging maar achefteren om de kettingrem uit te schakelen.

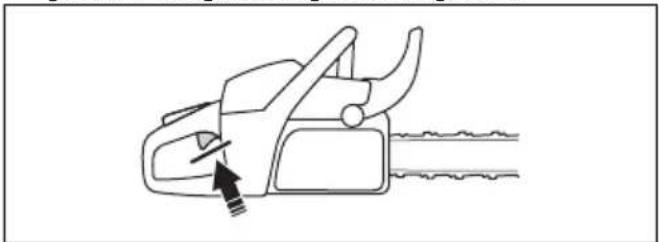

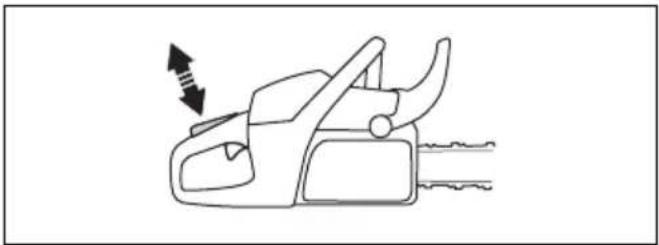

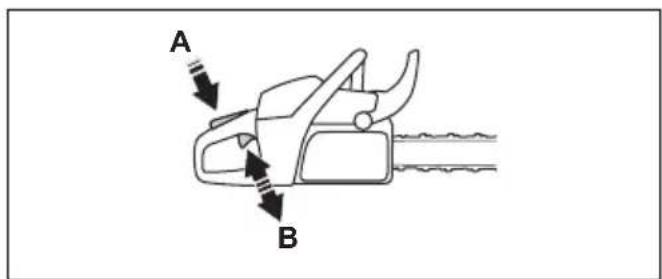

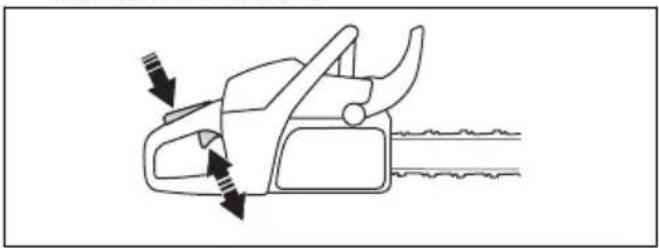

Gashendelvergrendeling

De vergrendeling van de gashendel voorkomt dat de gashendel per ongeluk worden bediend. Pak de handgreep vast en druk de vergrendeling van de gashendel in (A) om de gashendel (B) te ontgrendelen. Als u de handgreep loslaat, keren de gashendel en de vergrendeling van de gashendel terug maar hun beginpositions. Deze functie vergrendelt de gashendel bij stationair toerental.

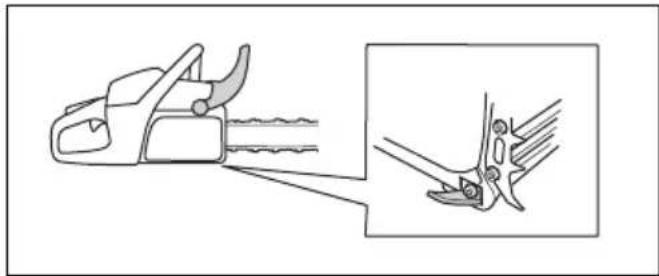

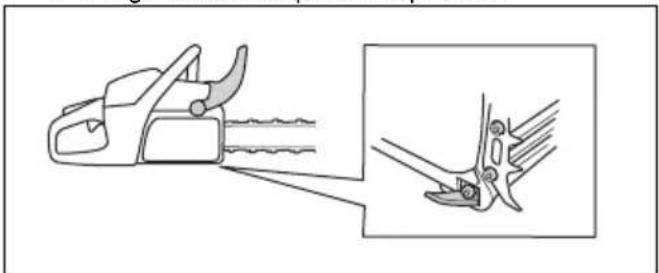

Kettingvanger

De kettingvanger vangt de zaagketting op als deutschebreekt of losraakt. Door de juiste kettingspanning in acht

te nemen en de zaagketting en geleider goed te onderhonden, verkleint u de kans op ongevallen.

De rechterhandbescherming beschermt uw hand op de awhilegreep. De rechterhandbescherming biedt u bescherming als de zaagketting breekt of losraakt. De rechterhandbescherming biedt u ook bescherming gegen takken of twijgen.

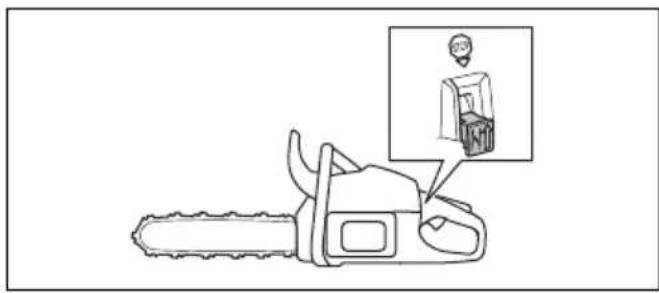

Trillingdempingssysteme

Het trillingdempingssysteme vermindert trillingen in de handgrepen. Trillingdempers fungeren als scheiding:tussen de productbehuzing en de handgreep.

Raadpleeg Productoverzicht op pagina 80voort informatatie over de locatie van het trillingdempingssystem op uw product.

Schakel de motor uit met de start/stop-schakelaar.

WAARSCHUWING: De start/stopschakelaar keert automatisch terug maar destartpositie. Om onbedoeld starten tevoorkomen, verwijdert u de bougiekap vande bougie bij montage van of onderhoudaan het product.

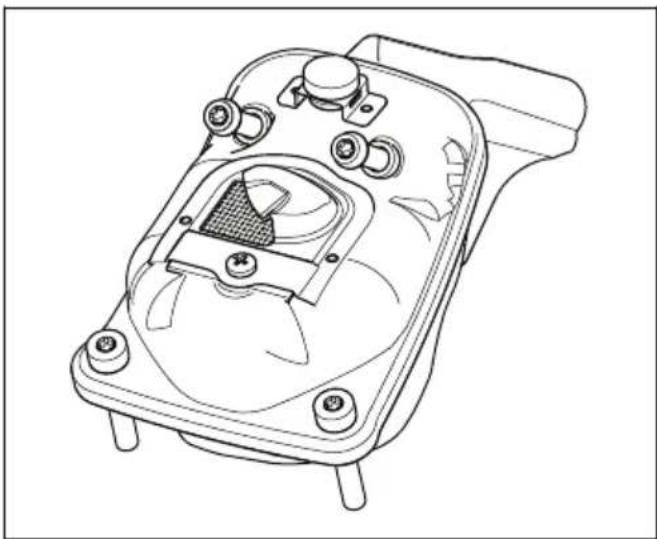

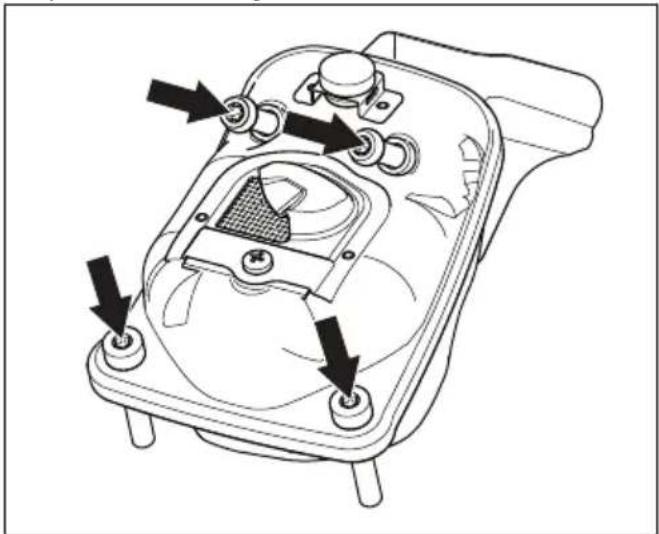

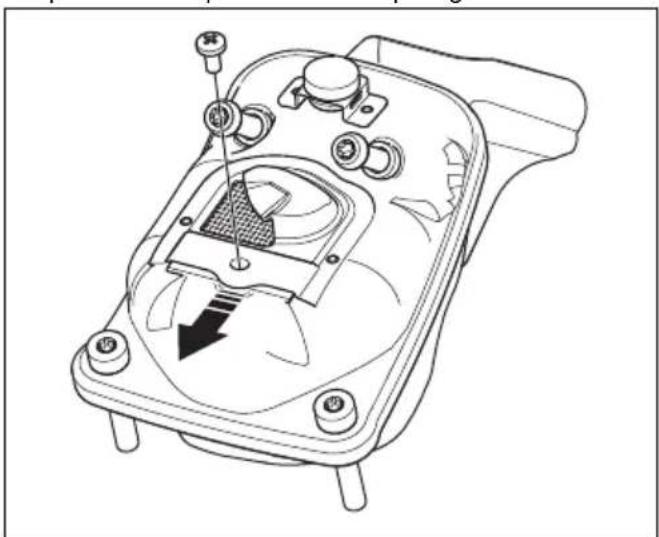

Geluiddemper

WAARSCHUWING: De geluiddempo wird erg heet tijdens en na gebruik en bij stationair toerental. Hierdoor is er brandgevaar, vooral wonneer u het product in de nabijheid van brandbare materialen en/of dampen gebruikt.

WAARSCHUWING: Gebruik het product nooit zonder geluiddemper of met een defecte geluiddemper. Wanner de geluiddemper defect is, stijgt het geluidsniveau en neemt het risico op brand toe. Houd brandblusmiddelen binnen handbereik. Gebruik een product nooit zonder of met een defect vonkenopvangnet als u in uw werkgebied een vonkenopvangnet要去 hebben.

De uitlaatdemper is bedoeld om het geluidsniveau zo laag möglich te houden en om de uitlaatgassen uit de buurt te houden van de gebruiker. In gebieden met een warm en droog klimaat kan het risico op brand erg groot zich. Volg de lokale voorschriften en onderhoudsinstructies.

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Zorg voor een goede ventilatieijdens het tanken en het(AP) men gen van brandstof (benzine en tweetaktolie).
• Brandstof en brandstoffdampen zijn zeer brandgevaarlijk en konnen leiden tot ernstig letsel bij inademing en contact met de huid. Wees waarom voorzichtig wonneer u met brandstof werk et en zorg voor goede luchtventilatie bij de brandstoffhantering.
• Wees voorzichtig bij het hanteren van brandstof en kettingolie. Vergeet het brand-, explosie- en inademingsgevaar Niet.
• Rook nicht en planta ook geen warme voorwerpen in de buurt van de brandstof.
• Stop de motor en LAST hem voor het tanken enkele minutes afkoelen.
• Open de dop van de tank voorzichtig wanner u wilt tanken zodate eventuele overdruk langzaam verdwijnt.
• Draai de dop van de tank goed vast na het tanken.
  Tank nooit wanner de motor van de machine loopt.

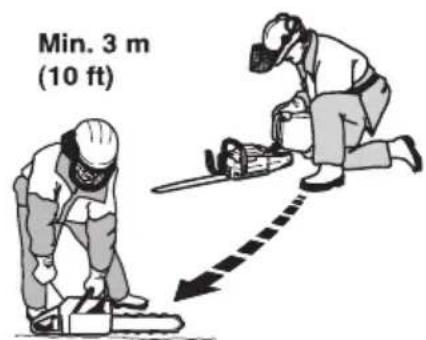

• Verwijder het product algtd ten minste 3m (10 ft)uit de buurt van de tankplaats en brandstofbron voordat u het product gaat starten.

Na het tanken zijn er nog enkele situations waarin u het product nooit mag starten:

• Als u brandstof of kettingolie op het product hebt gemorst. Neem alle gemorste brandstof af en LAST de benzineresten verdampen.
• Als u brandstof op uzelf of op uw kleding hebt gemorst. Trek schone kleding aan en was uw lichaamsdelen die in contact+zijn gekomen met brandstof. Gebruik water en zeep.
• Als het product brandstof lekt. Controller de brandstoffank, tankdop en brandstoffleidingen regelmatig op lekkage.

Veiligheidsinstructies voor onderhoud

WAARSCHUWING: Lees de volgende waarschuwingen voordat u onderhoud aan het product gaat uitvoeren.

• De gebruiker mag alleen de onderhouds- en servicewerkzaamheden uitvoeren die in deze bedieningshandleiding+zijn beschreiben. Laat professioneel onderhoudspersoneel alle andere service en reparations uitvoeren.

Voer met regelmaat de in deze handleiding beschreiben veiligheidscontroles en onderhouds- en service-instructies uit. Regelmatig onderhoud verlengt de levensduur van het product en verkleint de kans op ongevallen. Zie Onderhoud op pagina 99voor instructies.
- Neem contact op met uw servicedealer als u na hetuitvoeren van onderhoud het product Niet kurz goedkeuren volgens de in deze bedieningshandleiding opgenomen veiligheidscontroles. Wij garanderen dat uaar professionele reparaties en service voor uw product krijgt.

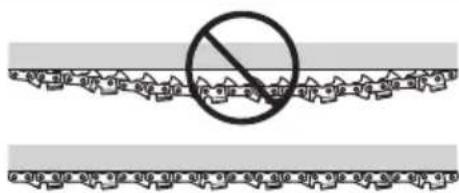

Veiligheidsinstructies voor snijuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik alleen goedgekeurde combinaties van zaagblad/zaagketting en de hulpmiddelen voor vrijlen. Zie Vijlbenodigdheden en vijlhoeken op pagina 115voor instructies.
• Draag verilgheidshandschoenen wanner u onderhoud aan de zaagketting uitvoert of de zaagketting gezruikt. Ook een zaagketting die nicht beweegt, kan verwondingen veroorzaken.

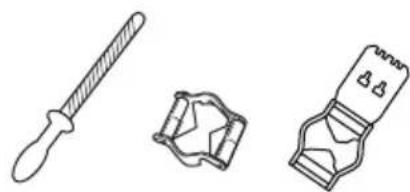

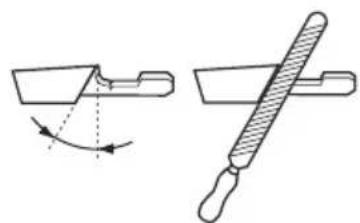

  Houd de zaagtanden goed geslepen. Volg de instructies en gebruik de aanbevolen vijilmal. Een beschadigde of verkeerd geslepen zaagketting vergroot de kans op ongevallen.

• Zorg voor de correcte tanddiepte. Volg de instructies en gebruik de aanbevolen instelling voor de vrijmal.

Als de tanddiepte te groot is, vergroot dit de kans op terugslag.

Zorg dat de zaagketting de juiste spanning heeft. Als de zaagketting Niet strak gegen het zaagblad loopt, kan de zaagketting van het zaagblad lopen. Een verkeerde kettingspanning zorgt voor overmatige slijtage van het zaagblad, de zaagketting en het kettingaandrijfwiel. Zie De spanning van de zaagketting afstellen op pagina 107.

Voer regelmatig onderhoud uit op de snijuitrusting en houd deze goed gesmeerd. Bij onvoldoende smering van de zaagketting is de kans op slijtage van het zaagblad, de zaagketting en het kettingaandrijfwiel groter.

Montage

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veilighheid hebt gelezen en begrepen voordat u het apparaat monteert.

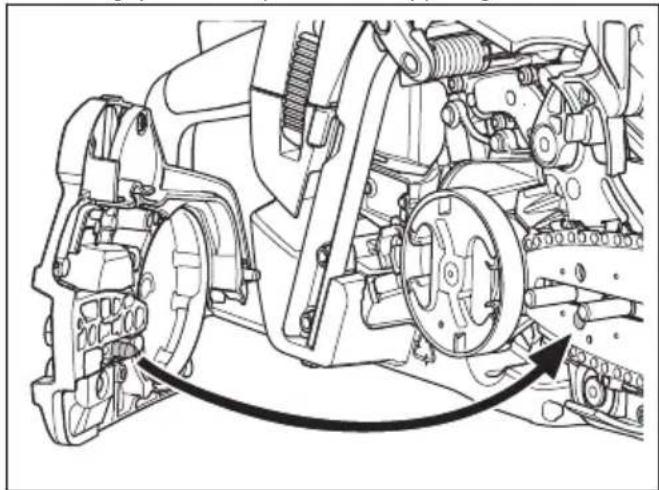

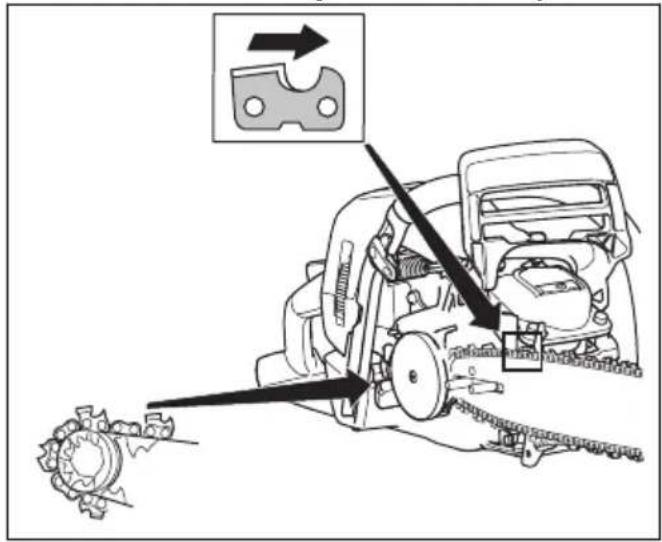

Geleider en zaagketting monteren

1. Trek de terugslagbeveiliging maar achefteren om de kettingrem te ontgrendelen.
2. Draai de zaagbladmoeren los en verwijder het koppelingsdeksel.

schakelt u de kettingrem in en weeer uit. U hoort een klik als de kettingrem goed vrijkomt.

1. Plaats het zaagblad op de zaagbladbouten. Duw het zaagblad in dechterste positie.
2. Monteer de zaagketting rond het aandrijftandwiel en plaats de ketting in de groef van het zaagblad.

WAARSCHUWING: Draag algtdi
veiligheidshandschoenen wanner u de
zaagketting monteert.

Let op: Als het koppelingsdeksen moeilijk te verwijderen is, draait u de zaagbladmoer aan en

1. Zorg dat de snijkanten van de zaagschakels op de bovenrand van het zaagblad waar voren wijzen.

1. Lijn het gat in het zaagblad uit met de stelpen van de kettingspanner enplaats het koppelingsdeksel.

1. Draai de motorzaagbladmoeren met de hand vast.
2. Zet de zaagketting vast. Zie De spanning van de zaagketting afstellen op pagina 107voor instructies.
3. Draai de zaagbladmoeren vast.

Let op: Sommige modellen haben slechts eén zaagbladmoer.

Werking

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product gebruikt.

De werkung controleren voordat u het product gebruikt

1. Controller of de kettingrem correct werkt en nicht beschadigd is.
2. Controller of de rechterlandbescherming nicht is beschadigd.
3. Controller of de gashendelvergrendeling correct Werkt en nicht beschadigd is.

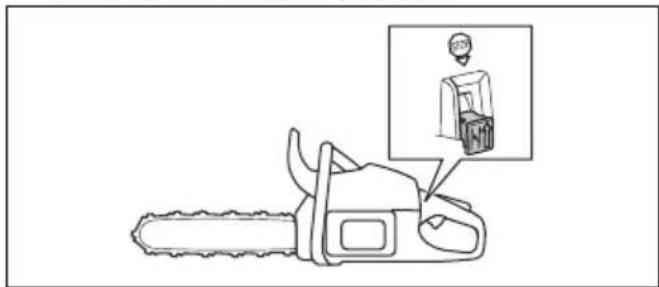

4. Controller of de start/stop-knop correct werkt en nicht beschadigd is.
5. Zorg ervoor dat er geen olie op de handgrepen zit.
6. Controller of het trillingdempingssystemeem correct werk et niet beschadigd is.
7. Controller of de geluidemper correct is aangebracht en nicht beschadigd is.
8. Controller of alle onderdelen van het product correct zich aangebracht en Niet beschadigd zich ontbreten.

9. Controller of de kettingvanger correct is aangebracht.

10. Controller de spanning van de zaagketting.

Brandstof

Dit product is uitgerust met een tweetaktmotor.

OPGELET: Een verkeerde soort brandstof kan leiden tot motorschade. Gebruik een mengsel van benzine en tweetaktolie.

Voorgemengde brandstof

• Gebruik voorgemengde Husqvarna-alkylaatbrandstof voor optimale prestaties en een lange levensduur van de motor. Deze brandstof bevat minder schadelijke stoffen dan reguliere brandstof waardoor de uitstoet van schadelijke uitlaatgassen worden beperkt. Bij gebruik van deze brandstof blijven er minder verbrandingsresten in de motor acheter waardoor de onderdelen van de motor schoner blijven.

Brandstof mengen

Benzine

• Gebruik hoogwaardige loodvrijne benzine met maximaal 10% ethanol (E10).

OPGELET: Gebruik geen benzine met een octaangetal lager dan 90 RON/87 AKI. Een lager octaangetal kan leiden tot pingelen van de motor wat tot motorschade kan leiden.

Tweetaktolie

• Gebruik voor de Beste resultaten en optimale prestaties Husqvarna tweetaktolie.
• Als geen Husqvarna tweetaktolie beschikbaar is, gebruik dan een andere hoogwaardige tweetaktolie voor luchtgekoelde motoren. Bespreek de keuze van de tweetaktolie met uw servicedaler.

OPGELET: Gebruik geen tweetaktolie die bedoeld is voor watergekoelde buitenboardmotoren, zogenaamde outboardoil. Gebruik geen olie die is bedoeld voor viertaktmotoren.

Benzine en tweetaktolie melden

Benzine, liter Tweetaktolie,	liter
	2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

OPGELET: Wanneer ukleine hoeveelheden brandstof mengt, kunnen kleine fouten grote gevolgen hebben voor de mengverhouding. Meet de hoeveelheid olie nauwkeurig af om het juiste mengsel te verkrijgen.

1. Giet de helft van de benzine in een schone brandstofbestendige houder.
2. Voeg de volledige hoeveelheid olie toe.
3. Schud het brandstofmengsel.
4. Giet de resterende hoeveelheid benzine in de houder.
5. Schud het brandstofmengsel grondig.

OPGELET: Meng maximaal de hoeveelheid brandstof die u nodig hebt voor 1 maand.

Brandstoftank vullen

WAARSCHUWING: Houd u voor uw eigenveiligheid aan de volgende procedure.

1. Stop de motor en LAST de motor afkoelen.
2. Maak het gebied rondom de brandstoftankdop goed schoon.

1. Schud de container en zorg ervoor dat de brandstof volledig is gemengd.
2. Draai de brandstoftankdop langzaam los om de druk te lien ontsnappen.
3. Vul de brandstoftank.

OPGELET: Zorg dat er nicht te veel brandstof in de brandstoffank zit. De brandstof zet uit wanner deze heet wordt.

1. Draai de tankdop volledig vast.
2. Verwijder gemorste brandstof op en rond het product.
3. Verwijder het product alkijd ten minste 3m uit de buurt van de tankplaats en brandstofbron voordat u het product gaat starten.

Let op: Zie Productoverzicht op pagina 80 om te zien waar de brandstoffank op uw product is.

De motor laten inlopen

• Laat de motor tijdens de eerste 10 bedrijfsuren nicht langdurig bij nullast draaien terwijl u volgas geeft.

De juiste kettingolie gebruiken

WAARSCHUWING: Gebruik geen afgewerkte olie. Dit kan leiden tot letsel bij uzelf en schade aan het milieu. Afgewerkte olie veroorzaakt ook schade aan de oliepomp, de geleider en de zaagketting.

WAARSCHUWING: De zaagketting kan breken bij onvoldoende smering van de zaagcomponenten. De gebruiker kan hierdoor ernstig of dodelijk letsel oplopen.

WAARSCHUWING: Dit product beschikt over een functie die ervoor zorgt dat de brandstof erder op is dan de kettingolie. Gebruik voor een goede werkung van deze functie de juiste kettingolie. Bespreek de keuze van de kettingolie met uw servicedaler.

• Gebruik kettingolie van Husqvarna voor een maximale levensduur van de zaagketting en om negatieve effecten op het milieu te voorkomen. We adviseren u om een standard kettingolie te gebruiken als Husqvarna-kettingolie Niet verkrijgbaar is.
• Gebruik een kettingolie die goed aan de zaagketting hecht.
• Gebruik een kettingolie met een viscositeitsbereik dat bij de luchttemperatuur past.

OPGELET: Als de olie te dun is, zal\ deze opraken voordat de brandstof\ opraakt. Bij temperaturen onder 0^ \ worden sommige kettingoliën te dik, wat\ kan leiden tot beschadiging van de\ onderdelen van de oliepomp.

• Gebruik de aanbevolen snijuitrusting. Zie Accessoires op pagina 113.
• Verwijder de dop van de kettingolietank.
  Vul de kettingolietank met kettingolie.
• Bevestig de dop voorzichtig.

Let op: Zie Productoverzicht op pagina 80 om te zien waar de kettingolietank op uw product is.

Informatie over terugslag

WAARSCHUWING: Als gevolg van terugslag kuren de gebruiker en anderen ernstig of dodelijk letsel oplopen. Om de risico's te beperken, moet u de oorzaken van terugslag kennen en weten hoe u terugslag kut voorkomen.

Terugslag vindt plaats wanneer de terugslagrisico-sector van het zaagblad in contact komt met een voorwerp. Een terugslag kan plotseling en met große kracht optreden, waardoor het product richting de gebruiker worden geworpen.

Terugslag geleurt.altijd in de richting van de geleider. Meestal raakt het product de gebruiker, maar het kan ook in een andere richting bewegen. De bewegingsrichting wordt bepaald door de manier waarop u het product gebruikt op het moment dat de terugslag opttreedt.

Een Kleinere neusradius vermindert de kracht van deterugslag.

Gebruik een zaagketting met geringe terugslag om de effecten van terugslag te beperken. Laat de terugslagzone geen objcten raken.

WAARSCHUWING: Geen enkele zaagketting kan terugslag volledig voorkomen. Volg.altijd de instructies.

Veelgestelde vragen over terugslag

• Zalঙ hand de kettingrem bij terugslag alsijd activeren?

Nee. Er is enige kracht nodig om de terugslagbeveiliging maar voren te duwen. Als u onvoldoende kracht gebrukt, worden de kettingrem nicht ingeschakeld. Bovendien moet u het product stevig vasthouden met beiden handgrepenijdens gebruik. Bij terugslag is het möglichk dat de kettingrem de zaagketting Niet stocht voordat deze u

raakt. In sommige posities kunt u met uw hand nicht bij de terugslagbeveiliging om de kettingrem te activeren.

• Zal het traagheidsmechanisme de kettingrem bij terugslag algijd activeren?

Nee. Ten eerste moet de kettingrem correct werken. Zie De veiligheidsvoorzieningen op het product onderhonden en controleren op pagina 101 voor instructies over het controleren van de kettingrem. We raden aan deze controle alsuktui te voeren voor u het product gebruikt. Ten tweede moet de terugslag voldoende sterk zijn om de kettingrem te activeren. Als de kettingrem te gevoelig is, kan deze inschakelen tijdens ruw gebruik.

• Zal de kettingrem Hij bij terugslag algid beschemmen gegen letsel?

Nee, de kettingrem要去 goed werkem om bescherming te kunnen bieden. Bij een terugslag要去 de kettingrem geactiveerd worden om de zaagketting te stoppen. Als u zich dicht bij het zaagblad bevindt, is het möglichk dat de kettingrem de zaagketting Niet op tijd stopt voordat deze u raakt.

WAARSCHUWING: Alleen met een juiste werktechniek kurz u terugslag voorkomen.

Product starten

Starten als de motor koud is

WAARSCHUWING: De kettingrem要去 geactiveerd zich wonneer u de kettingzaag start, om de kans op letsel te beperken.

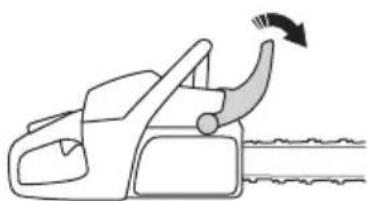

1. Duw de terugslagbeveiliging maar voren om de kettingrem in te schakelen.

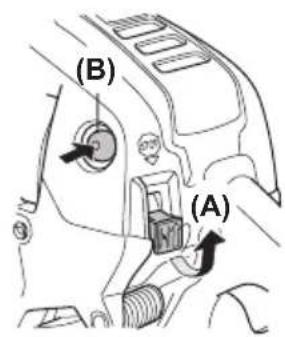

1. Trek de start/stop-schakelaar (A) waar buiten en omhoog om deze in de chokestand te zetten.

2. Druk 6 keer op het primerbalgje (B) van de brandstofpomp of anders net zo vaak tot het balgje zich met brandstof vult. Het is Niet nodig het balgje volledig te vullen.

1. Ga verder maar Product starten op pagina 92 voormeer instructies.

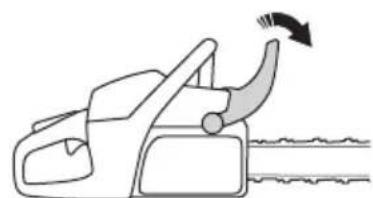

Met warme motor starten

WAARSCHUWING: De kettingrem要去 geactiveerd zich wonneer u de kettingzaag start, om de kans op letsel te beperken.

1. Duw de terugslagbeveiliging maar voren om de kettingrem in te schakelen.

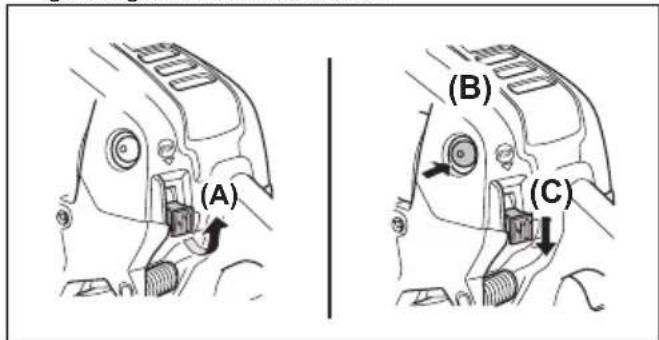

1. Trek de start/stop-schakelaar (A) waar buiten en omhoog om deze in de chokestand te zetten.
2. Druk 6 keer op het primerbalgje (B) van de brandstofpomp of anders net zo vaak tot het balgje zich met brandstof vult. Het is Niet nodig het balgje volledig te vullen.
3. Druk op de start/stop-schakelaar (C) om voldoende gas te gehen voor het starten.

1. Ga verder maar Product starten op pagina 92 voormeer instructies.

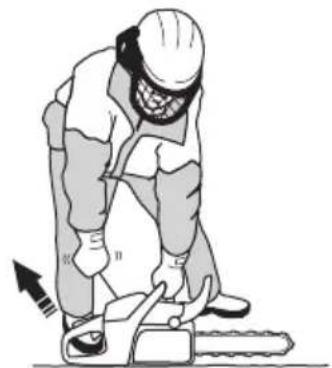

Product starten

WAARSCHUWING: Zet uw voeten in een stabiele positie wanner u de motor start.

WAARSCHUWING: Als de zaagketting bij stationair toerental draait, neem dan contact op met uw servicedaler en gebruik het product Niet.

1. Plaats het product op de grond.
2. Plaats uw linkerhand op de voorhandgreep.
3. Plaats uwrechtervaet in de voetgreep op dechterhandgreep.
4. Trek met uwrechterland langzaam aan de greep van het startkoord totdat u watstand voelt.

WAARSCHUWING: Wikkel het startkoord Niet rond uw hand.

1. Trek snel en stevig aan de greedp van het startkoord.

OPGELET: Trek het startkoord nicht hebelaal uit en LAST de greedp Niet los.Dit kan schade aan het productveroorzaken.

a) Als u het product start bij koude motor, trekt u aan de greedp van het startkoord tot de motor aanslaat.

Let op: Aan een kuchend geluid kurz u horen dat de motor zar aanslaan.

b) Schakel de choke uit.

1. Trek aan de greep van het startkoord totdat de motor start.

2. Koppel de gashendelvergrendeling snel los om de motor met stationair toerental te lien draaien.

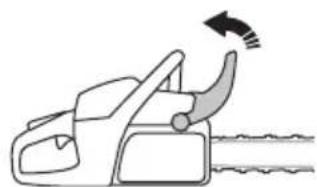

1. Trek de terugslagbeveiliging maar achefteren om de kettingrem te ontgrendelen.

1. Gebruik het product.

Product stoppen

1. Druke start-/stop-schakelaar in om de motor te stoppen.

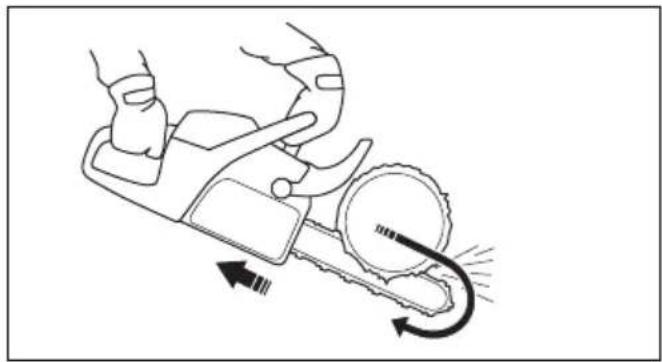

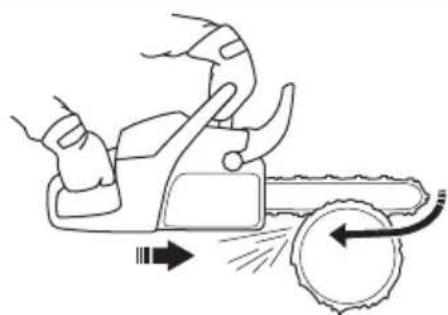

Trekslag en duwslag

U kunt met het product op twee manieren hout zagen.

• U zaagt met een trekkende ketting wanner u zaagt met de onderzijde van de geleider. De zaagketting worden tijdens het zagen door deBoom getrokken. In deze positie heb u een betere controle over het product en de positie van de terugslagzone.

• U zaagt met een duwende ketting wanner u zaagt met de bovenzijde van de geleider. De zaagketting duwt het product in de richting van de gebruiker.

WAARSCHUWING: Als de zaagketting vstraakt in de boomstam, kan het product maar u toe worden geduwd. Houd het product stevig vast en zorg ervoor dat de terugslagrisico-sector van het zaagblad Niet deBoom raakt en een terugslagveroorzaakt.

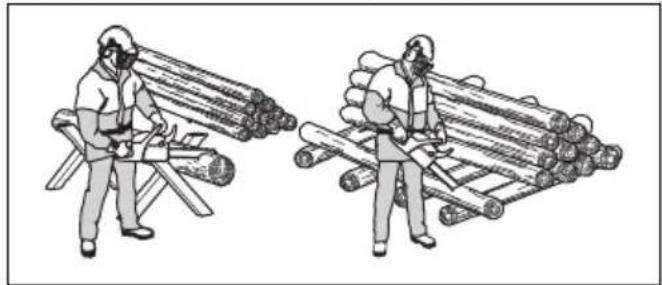

Zaagtechnieken gebruiken

WAARSCHUWING: Gebruik volgasijdens het zagen en breng het toerentaltering aan stationair na elke zaagsnede.

OPGELET: De motor kan beschadigd raken als hij te lang op vol vermogen draait bij nullast.

1. Leg de stam op een zaagbok of steun.

WAARSCHUWING: Zaag stammen nicht als deutsche op een stapel liggen. Dat verhoogt het risico op terugslag en kan ernstig of fataal letsel toebrengen.

1. Verwijder de doorgezaagde stukken uit het werkterrein.

WAARSCHUWING: Doorgezaagde stukken op het werkterrein verhogen het risico op terugslag en verliezen van uw evenwicht.

De schorssteun gebruiken

1. Plaats de schorssteun in de stam van de boom.
2. Geef vol gas en draai het product. Houd de schorssteun gegen de stam. Met deze procedure is het eenvoudiger om de kracht uit te oefenen die nodig is om de stam door te zagen.

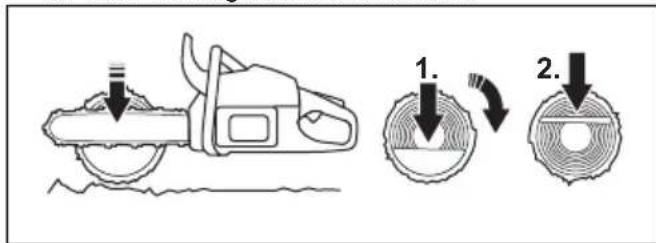

Stammen zagen op de grond

1. Zaag de stam met een trekslag. Gebruik het volle vermogen, maar wees voorbereid op ongelukken.

WAARSCHUWING: Zorg dat de zaagketting de grond Niet raakt wanner u de zaagsnede voltooit.

1. Zaag ongeveer 32 door de stam en stop dan. Roteer de stam en zaag van de andere kant.

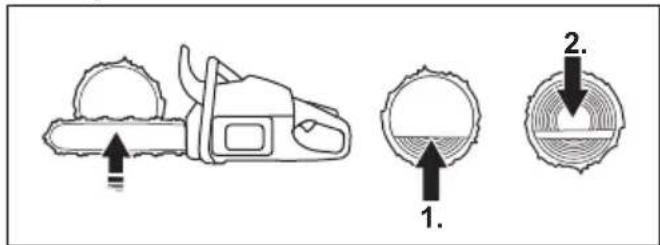

Een stam doorzagen met ondersteuning aan een uiteinde

WAARSCHUWING: Zorg dat de stam nicht breektijdens het zagen. Volg de onderstaande instructies.

1. Zaag de stam ongeveer 13 door met een duwslag.
2. Zaag de stam door met een trekslag totdat de tweetaagsneden elkaar raken.

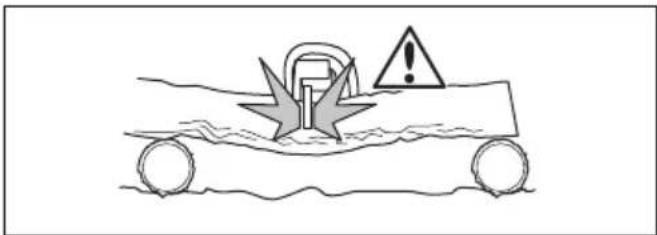

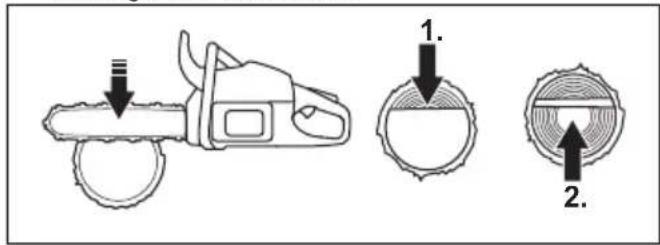

Een stam doorzagen met ondersteuning aan twee uiteinden

WAARSCHUWING: Zorg dat de zaagketting Niet vastraakt in de stam tijdens het zagen. Volg de onderstaande instructies.

1. Zaag de stam ongeveer 13 door met een trekslag.
2. Zaag de rest van de stam door met een duwslag om de zaagsnede te voltooien.

WAARSCHUWING: Stop de motor als de zaagketting vastraakt in de stam. Gebruik een hefboom om de zaagsnede te openen en het product te verwijdenen. Probeer het product Niet met de hand los te trekken. Dit kan leiden tot letsel wonneer het product plotseling losschiet.

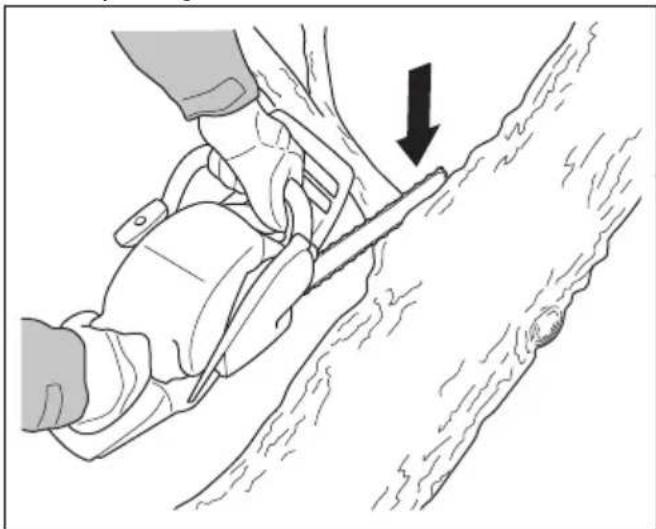

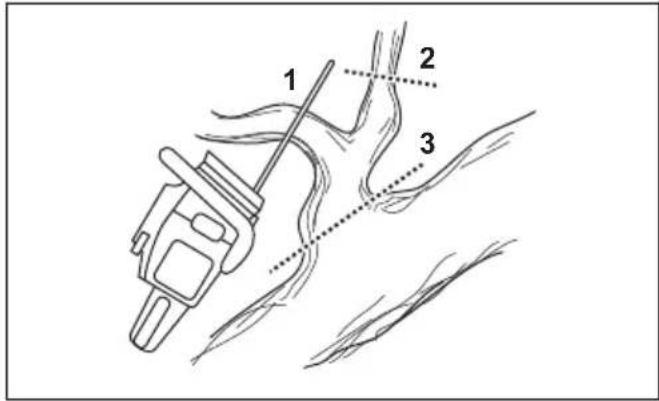

De snoeitechnieken gebruiken

Let op: Gebruik de zaagtechniek voor dikke takken. Zie Zaagtechnieken gebruiken op pagina 93.

WAARSCHUWING: Het ongevalsrisico is erg groot wanner u de snoeitechniek gebruikt. Zie Informatie over terugslag op pagina 90 voor instructies over het voorkomen van terugslag.

WAARSCHUWING: Snoei takken een voor een. Wees voorzichtig met het verwijderen vankleine takken en zaag nooit meerere struiken ofkleine takken tegelijk door.Kleine takken kannen klem kome te zitten in de zaagketting en veilig gebruik van het product verhinderen.

Let op: Zaag de takken indien nodig stukje voor stukje af.

1. Verwijder de takken aan de rechtzerzijde van de stam.

a) Houd het zaagblad aan de rechterkant van de stam en de romp van het product gegen de stam.
b) Selecteer de toepasselijkke zaagtechniek voor de spanning in de tak.

WAARSCHUWING: Als u Niet zeker
weet hoe u de tak要去 doorzagen,
neemt u contact op met een
professionele hettingzaaggebruiker
voordat u verder gaat.

1. Verwijder de takken op de bovenkant van de stam.

a) Houd het product op de stam en waar het zaagblad langus de stam bewegen.
b) Zaag de stam door met een duwslag.

1. Verwijder de takken aan de linkerzijde van de stam.

a) Selecteer de toepasselijke zaagtechniek voor de spanning in de tak.

WAARSCHUWING: Als u nicht zeker weet hoe u de tak moet doorzagen, neemt u contact op met een professionele kettingzaaggebruiker voordat u verder gaat.

Zie Bomen en takken zagen die onder spanning staan op pagina 98 voor instructies over het zagen van takken die onder spanning staan.

De boomveltechniek gebruiken

WAARSCHUWING: Een boom vellen vergt veel ervaring. Woon indien möglich een cursus voor het gebruik van een kettingzaag bij. Neem contact op met een gebruiker met ervaring voor meer informatie.

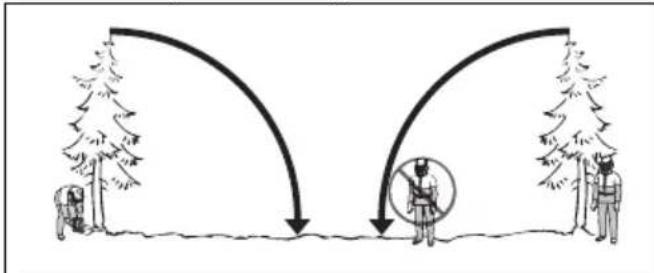

Veilige afstand houden

1. Zorg dat omstanders op veilige afstand staan: minstens 2,5 keer de lengte van de boom.

1. Zorg ervoor dat niemand zich voor en tijdens het vellen in de risicozone bevindt.

De valrichting bepalen

1. Bepaal in welke richting de boom moet vallen. De boom moet zodanig vallen dat u de stam gemakkelijk kan Snoeien en zagen. Het is belangrijk dat u stabel staat en veilig kan bewegen.

WAARSCHUWING: Als het gevaarlijk of Niet möglich is de boom in zijn natuurlijke richting teCTXen vallen, laat de boom dan in een andere richting vallen.

1. Bepaal de natuurlijke valrichting van de boom. Denk bijvoorbeeld aan de helling en kromming van de boom, windrichting, locatie van de takken en het gewicht van sneeuw.
2. Controller of er obstakels zich, zoals andere bomen, hoogspanningsmasten, wegen en/of gebouwen.
3. Controller de stam op beschadigingen en rotte plekken.

WAARSCHUWING: Een rotte plek in de stam kan tot gevolg hebben dat de boom valt voordat u hem volledig hebt doorgezaagd.

1. Zorg dat de boom vrij is van beschadigde of dode takken die kuren afbreken en u raken tijdens het vellen.

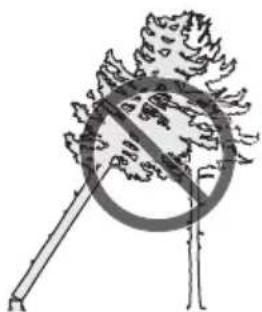

2. Zorg dat deBoom Niet gegen een andereboom valt. Het is gevaarlijk om een vastgeraatke boom op de grond te krijgen en het ongevalsrisico is erg groot. Zie Een vastgeraatke boom losmaken op pagina 98.

WAARSCHUWING: Bij belangrijke bewerkingen, moet u uw gehoorbescheming verwijderen zodra de boom is gezeld. Het is belangrijk dat u omgevingsgeluid en waarschuwingen kunt horen.

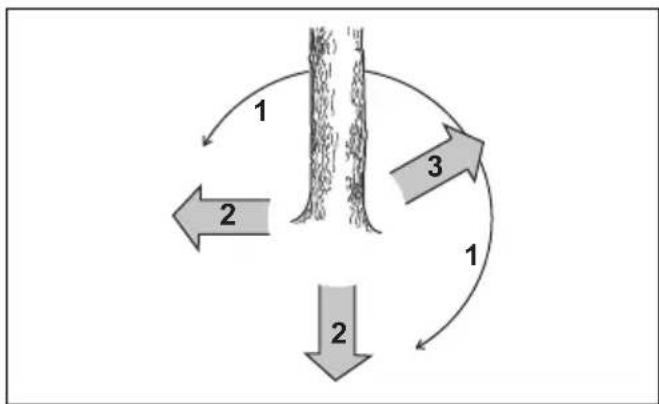

De stam ontdoen van takken en een vrij pad maken

Zaag alle takken vanaf schouderhoogte maar beneden af.

1. Zaag door met een trekslag van bovenaar beneden. Zorg dat de boom:tussen u en het product staat.

1. Zorg dat de werkomgeving rond deBoom vrij is van ondergroei. Verwijder het afgezaagde materiaaluit de werkomgeving.
2. Controller de omgeving op obstakels zoals stenen, takken en gaten. Er要去 een obstakelvrij vluchtpad zich wonneer de boom valt. De vluchtweg moet in een hoek van circa 135 graden (schuin achefterwaarts) tegenover de geplande valrichting liggen.
3. De gevarenzone
4. De vluchtweg
5. De valrichting

Boom kappen

Husqvarna raadt u aan de inkepingen aan te brengen en verwolgens gelebruik te make n van de veilige hoekmethode bij het vellen van een boom. De veilige hoekmethode helpt u een juist scharnierstuk te make n de valrichting te sturen.

WAARSCHUWING: Vel geen bomen met een diameter die groter is dan twee keer de zaagbladlengthe. Hiervoor moet u speciale training volgen.

Het scharnierstuk

De belangrijkste procedure tijdens het vellen van een boom is het makeen van het juiste scharnierstuk. Met een juist scharnierstuk stuart u de valrichting en zorgt u dat de velprocedure veilig verloopt.

De dikte van het scharnierstuk moet gelijk zijn aan en minimaal 10% ংn van de bood diameter.

WAARSCHUWING: Als het scharnierstuk onjuist of te dun is, hebt u geen contrôle over de valrichting.

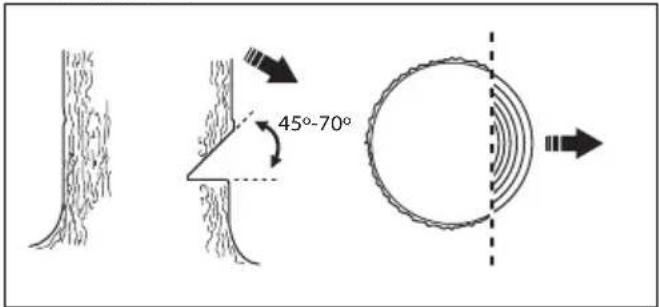

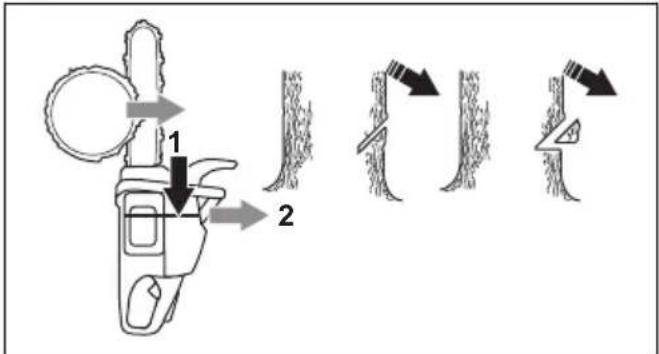

Richtingssneden aanbrengen

1. Maak de inkepingen tot op 14 van de diameter van de boom. De bovenste en onderste inkepingen要去en in een hoek van 45^ - 70^ van elkaar worden aangebracht.

a) Maak de bovenste inkeping. Lijn de markings (1) voor de valrichting op het product uit met de valrichting (2) van de boom. Blijf awhile het product en links van de boom staan. Zaag met een korte trekslag.
b) Maak de onderste inkeping. Zorg dat het uiteinde van de onderste inkeping op hetzelfde punt uitkomt als dat van de bovenste inkeping.

1. Zorg dat de onderste inkening horizontaal is en onder een hoek van 90^ ten opzichte van de valrichting.

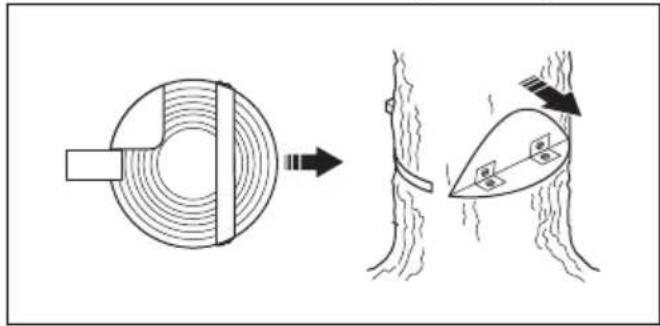

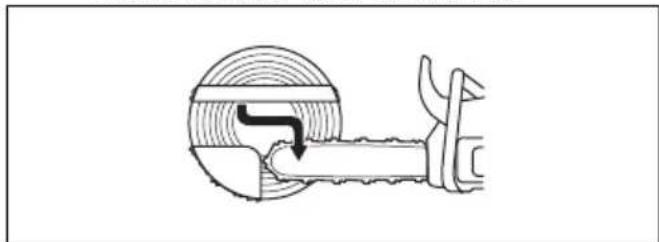

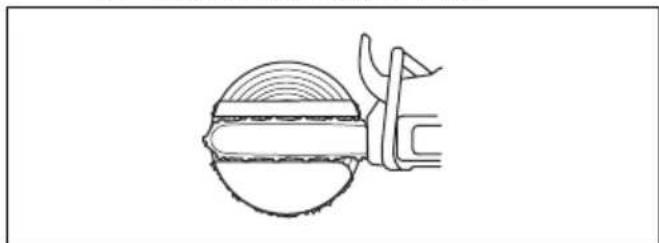

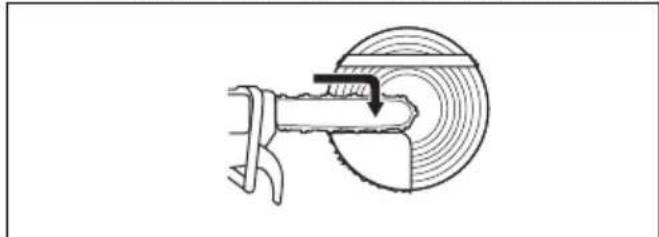

De veilige hoek-methode gebruiken

De zaagsnede moet iets boven de inkeping worden aangebracht.

WAARSCHUWING: Wees voorzichtig
wanner u zaagt met de punt van het zaagblad. Begin te zagen met het onderste deel van de punt van het zaagblad wanner u een boring in de stam maakt.

1. Als de bruikbare zaaglente langer is dan de diameter van de boom, voer dan deze stappen (a-d)uit.

a) Maak een boring recht in de stam om de breedete van het scharnierstuk te voltooien.

b) Zaag de stam door met een trekslag tot ongeveer 13 van de stam overblijft.
c) Trek het zaagblad 5-10 cm maar achteren.
d) Zaag door de rest van de stam om een veilige hoek te voltooien van 5-10 cm breed.

1. Als de bruikbare zaaglengte korter is dan de diameter van de boom, voer dan deze stappen (a-d)uit.

a) Maak een boringrecht in de stam. De boring要去 zich uistrekken tot 3/5 van de boomdiameter.
b) Zaag de rest van de stam door met een trekslag.

c) Zaag recht in de stam vanaf de andere kant van deBoom om het scharnierstuk te voltooien.
d) Zaag de stam door met een duwslag tot 1/3 van de stam overblijft om de veilige hoek te voltooien.

1. Plaatsrecht van achteren een wig in de zaagsnede.

1. Zaag de hoek door om de boom te lately vallen.

Let op: Als de boom nicht valt, sla dan op de wig tot dit wel het geval is.

1. Wanner de boom begint te vallen, gebruik dan de vluchtweg om weg te stappen van de boom. Stap minimaal 5 m weg van de boom.

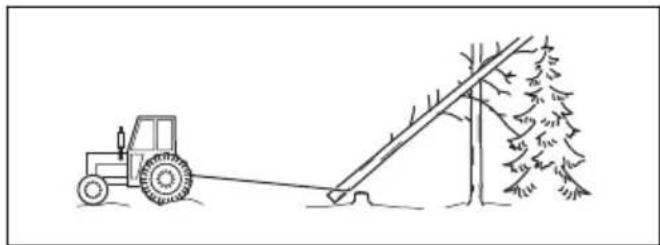

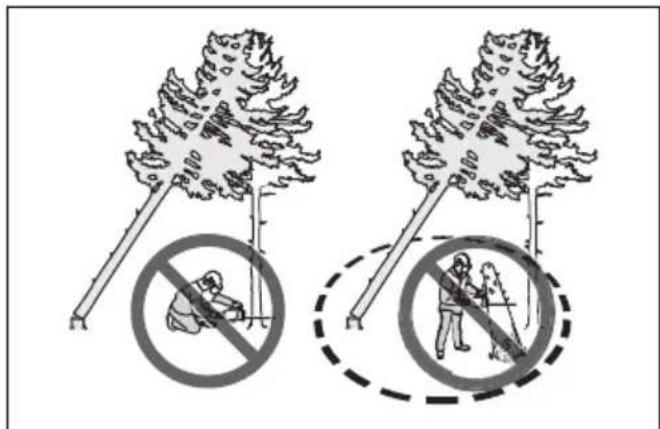

Een vastgeraakte boom losmaken

WAARSCHUWING: Het is erg gevaarlijk om een vastgeraakte boom op de grond te krijgen en het oncegualrisico is erg groot. Blijukt de buurt van de risicozone en probeer een vastgeraakte boom nicht te vellen.

De veiligste methode is om een van de volgende lieren te gebruiken:

Gemonteerd op een trekker

Draagbaar

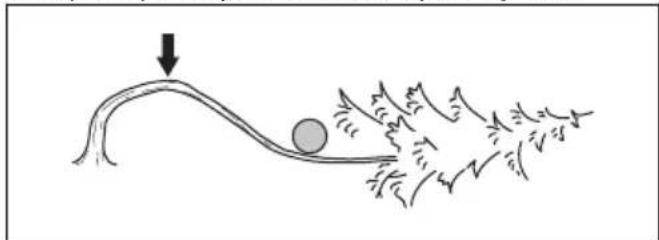

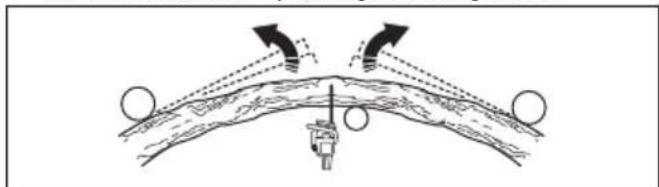

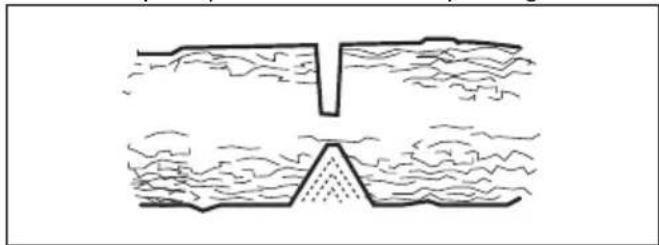

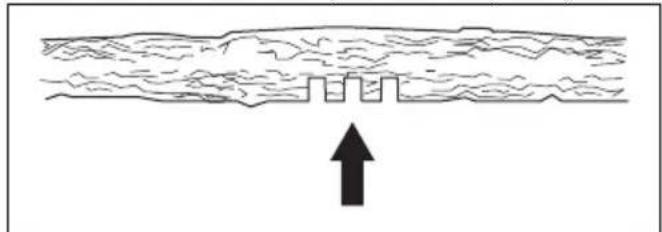

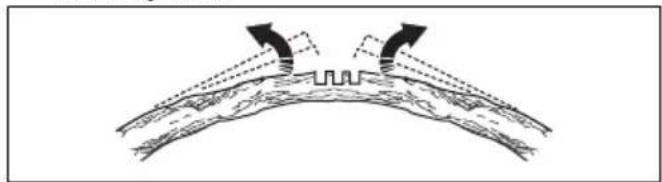

Bomen en takken zagen die onder spanning staan

1. Bepaal welke kant van deBoom of takken onder spanning staat.
2. Bepaal op welt punt de meeste spanning staat.

1. Bepaal de veiligste methode om de spanning af te latent.

Let op: In sommige situations is het alleen veilig om een lier te gebruiken en Niet uw product.

1. Ga op een plek staan waar de boom of tak u zich kan raken wonneer de spanning worden afgelaten.

1. Maak een of meerdere sden van voldoende diepte om de spanning af te lately. Zaag op of bij het punt van maximale spanning. Zorg dat de boom of tak breekt op het punt met maximale spanning.

WAARSCHUWING: Zaag een boom of tak die onder spanning staat nooit hebelaal door.

WAARSCHUWING: Wees zeer voorzichtig wonneer u een boom zaagt die gespannen staat. De kans bestaat dat deBoom erg snel beweegt voor of na het zagen. Als u op de verkeerde positie staat of verkeerd zaagt, loopt u het risico op ernstig letsel.

1. Als u de boom of tak dwars moet doorzagen, breng dan 2 tot 3 sinedes aan met 2,5 cm (1 inch) ruimte ertussen en met een diepte van 5 cm (2 inch).

1. Blijf zagen tot de boom/tak buigt en de spanning wordt afgelaten.

1. Zaag de boom/tak vanaf de andere kant van de kromming, nadat de spanning is afgelaten.

Het product gebruiken bij koud weer

OPGELET: Bij sneeuw en koud waar hunnen gebruiksproublemen optreden. Risico op een te lage motortemperatuur of ijs op het luchtfilter en de carburateur.

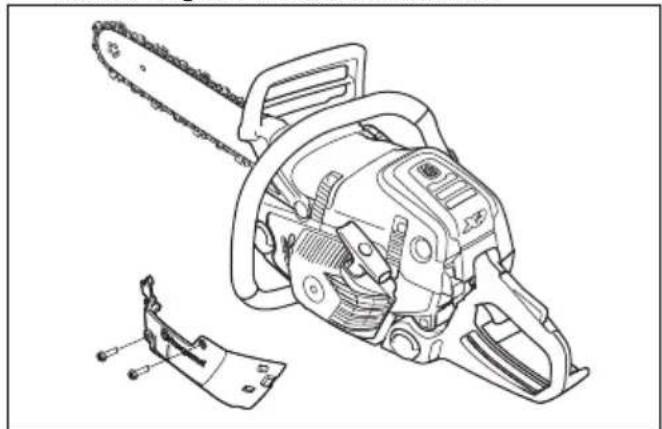

1. Bekleed een deel van de luchtinlaat op de startmotor. Dit verhoegt de motortemperatuur.
2. Voor temperaturen lager dan -5^ / 23^ of gebruik in de sneeuw is een winterkap beschikbaar. Monteer de winterkap op het starterhuis. De winterkap verminder de stroom van koele lucht en houdt sneeuw weg van de carburateurruimte.

Let op: Onderdeelnummer van de winterkap: 595 96 76-01

OPGELET: Verwijder de winterkap als de temperatuur hoger is dan -5 °C/23 °F. Risico op te hoge motortemperatuur en schade aan de motor.

Elektrisch verwarmde handgrepen (545G Mark II, 550XPG Mark II)

Het product heeft verwarmde voor- enchterhandgrepen. De elektrische verwarmingselementen worden gevoed door een generator.

Druk de schakelaar in de richting van de pijl om de functie in te schakelen. Druk de schakelaar in de tegengestelde richting om de functie uit te schakelen.

Elektrische carburatuerverwarming (545G Mark II, 550XPG Mark II)

De carburateurverwarming worden elektrisch afgesteld via eenthermostat. Dit houdt de carburateur op de juiste temperatuur en voorkomt ijsvorming in de carburateur.

Onderhoud

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en

begrepen voordat u onderhoud aan het product gaat uitvoeren.

Onderhoudsschema

Dagelijks onderhoud Wekelijks onderhoud	oud Maandelijks onderhoud
Reinig de externe onderdelen van het product en zorg dat de handgrepen vrij় van olie.	Reinig het koelsystem. Zie Koelsystem reinigen op pagina 110.	Controler de remband. Zie De remband controlleren op pagina 101.
Controler de gashendel en de gashandelingvergrendeling. Zie De gas-hendel en de vergrendeling van de gashendel controlleren op pagina 102.	Controler de starter, het startkoord en de terugspringveer.	Controler het centrum van de kop-peling, de koppelingsstrommel en de koppelingsveer.
Zorg ervoor dat de trillingsdempers Niet beschadigd়.	Smeer het naaldlager. Zie Het naald-lager smeren op pagina 108.	Reinig de bougie. Zie De bougie con-troleren op pagina 104.
Reinig en controler de kettingrem. Zie De gashendel en de vergrend-ing van de gashendel controlleren op pagina 102De terugslagbeveilig ing en de kettingremactivering controle- ren op pagina 101.	Verwijder eventuele bramen op de randen van het zaagblad. Zie De ge-leider controlleren op pagina 109.	Reinig de externe onderdelen van de carburateur.
Controler de kettingvanger. Zie De kettingvanger controlleren op pagina 102.	Maak het vondenopvangnet van de geluidemper schoon of verrang het.	Controler het brandstofffilter en de brandstoffleiding. Vervang indien no-dig.
Draai het zaagblad, controler de smeeropening en reinig de groef in het zaagblad. Zie De geleider contro- leren op pagina 109.	Reinig het gebied rond de carbura- teur.	Controler alle kabels en aansluitin-gen.
Controler of het zaagblad en de zaagketting voldoende oliesmering krijgen.	Reinig of verrang het luchtfilter. Zie Het luchtfilter reinigen op pagina 104.	Leeg de brandstoftank.
Controler de zaagketting. Zie Sni-juitrusting controlleren op pagina 108.	Reinig:tussen de ribben van de cilin- der.	Leeg de olietank.
Slijp de zaagketting en controler de spanning. Zie Zaagketting slijpen op pagina 105.
Controler het kettingaandrijfiel. Zie Het rim-aandrijftandwiei controlleren op pagina 108.

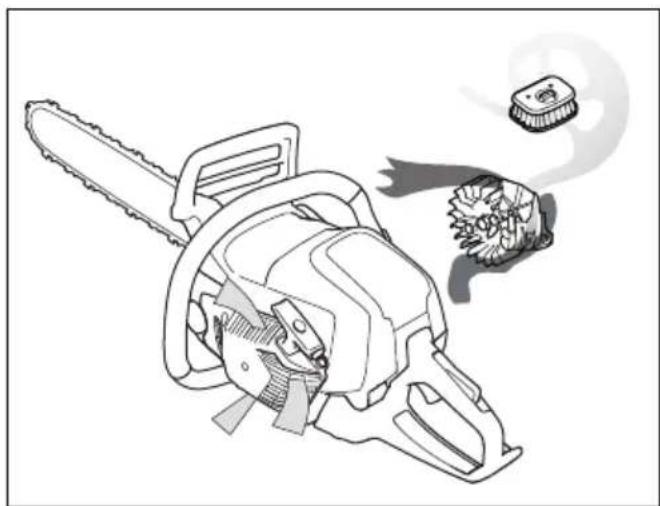

Reinig de luchtinlaat op de starter.
Controler of moeren en schroeven goed vastgedraaid়.
Controler de stopschakelaar. Zie De start/stop-schakelaar controlleren op pagina 102.
Controler of er geen brandstof uit de motor, tank of brandstoffleidingen lekt.
Zorg dat de zaagketting nicht draait wonneer de motor stationair draait.

Dagelijks onderhoud Wekelijks onderhoud Maandelijks onderhoud
Zorg dat de rechterhandbescherming Niet beschadigd is.
Controleer of de geluidemper cor-rect is bevestigd, Niet is beschadigd en of er geen delen van de demper ontbreken.

De veiligheidsvoorzieningen op het product onderhonden en controlleren

De remband controlleren

1. Verwijder met een borstel houtstof, hors en vuil van de kettingrem en de koppelingsstrommel. Vuil en slijtage hebben een negatieve invloed op het remvermogen.

1. Controller de remband. De remvoering moet op het dunste punt minstens 0,6 mm (0,024 inch) dik zichn.

De terugslagbeveiliging en de kettingremactivering controleren

1. Controller of dererugslagbeveiling beschadigingen vertoont zoals materiaalbarsten.
2. Controller of de terugslagbeveiliging vrij beweegt en of deze veilig op het koppelingsdeksen is bevestigd.

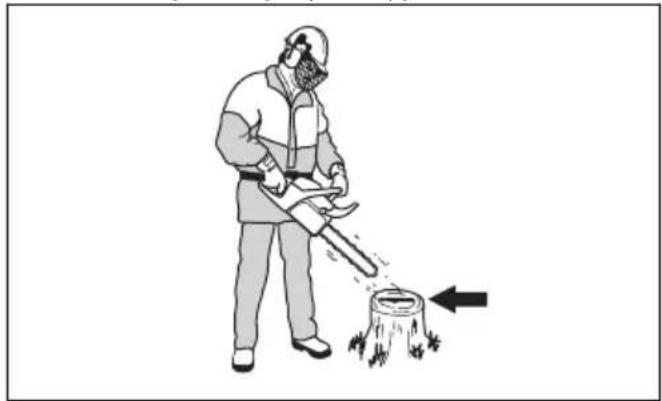

1. Houd het product met 2 handen boven een boomstronk of een ander stabel oppervlak.

WAARSCHUWING: De motor dientuitgeschakeld teijken.

1. Laat de voorhandgreep los en LAST de punt van het zaagblad gegen de stomp vallen.

1. Controller of de kettingrem worden ingeschakeld wanner de punt van het zaagblad de boomstronk raakt.

De kettingrem controlleren

1. Start het product. Zie Product starten op pagina 91 voor instructies.

WAARSCHUWING: Zorg ervoor dat de zaagketting Niet in aanraking komt met de grond of andere objecten.

1. Houd het product stevig vast.
2. Geef volgas en draai uw linkerpols gegen de terugslagbeveiliging om de kettingrem te activeren. De zaagketting moet onmiddelijk stoppen.

WAARSCHUWING: Laat het voorste handvat Niet los.

De gashendel en de vergrendeling van de gashendel controlleren

1. Controller of de gashendel en de gashendelvergrendeling vrij bewegen en of deretourveer correct werkt.

1. Duw de gashendelvergrendeling omlaag en controller of deze terugkeert aan de oorspronkelijke stand wanner u hem loslaat.

1. Controller of de gashendel vergrendeld is in de stationaire stand wanner de gashendelvergrendeling worden losgelaten.

1. Start het product en LAST het op vol vermogen werken.
2. Laat de gashendel los en controllerer of de zaagketting stopt en blijft stilstaan.

WAARSCHUWING: Neem contact op met uw servicedaler als de zaagketting draait verwijl de gashendel in de stationaire stand staat.

De kettingvanger controleren

1. Zorg ervoor dat de kettingvanger Niet beschadigd is.
2. Zorg ervoor dat de kettingvanger stabel is en bevestigd aan de romp van het product.

Controleer de rechterhandbescherming

• Controller of de rechtsherhandbescherming beschadigingen vertoont zoals materiaalbarsten.

Trillingsdempingssysteme controleren

1. Controller de trillingdempers op scheuren of verrorming.
2. Controller of de trillingdempers op de juiste wijze zijn bevestigd op de motor en de handgreep.

Raadpleeg Productverzicht op pagina 80 voor informatatie over de locatie van het trillingdempingssystem op uw product.

De start/stop-schakelaar controleren

1. Start de motor.
2. Druk de start/stop-schakelaar omlaag in de STOP-stand. De motor要去 uitschakelen.

Geluidemper controeren

WAARSCHUWING: Gebruik nooit een product met een defecte geluiddemper of een geluiddempper die in slechte staat verkeert.

WAARSCHUWING: Gebruik een product Niet als het vondenopvangnet op de geluideddemer ontbreekt of defect is.

1. Controller de geluidemper op beschadigingen en defecten.

2. Zorg ervoor dat de geluidemper correct aan het product is bevestigd.

1. Reinig het vondenopvangnet wekelijks als uw product een speciaal vondenopvangnet hebft.

1. Vervang een beschadigde vondenopvangnet.

OPGELET: Indien het vondenopvangnet is verstopt, za het product oververhitten, waardoor de zuiger en cilinder beschadigd raken.

AutoTuneTM

Uw product heeft de AutoTuneTM-functie die de carburateur automatisch aanpast, wat de best möglichke afstelling geeft. AutoTuneTM zorgt ervoor dat de motor zich aanpast aan de weersomstandigheden, de hoogte, de benzine en het type tweetaktolie.

OPGELET: Als AutoTune™ het Niet goed werk, neem dan contact op met uw onderhoudsmonteur. Het product past zich correct aan na enkele keren tanken.

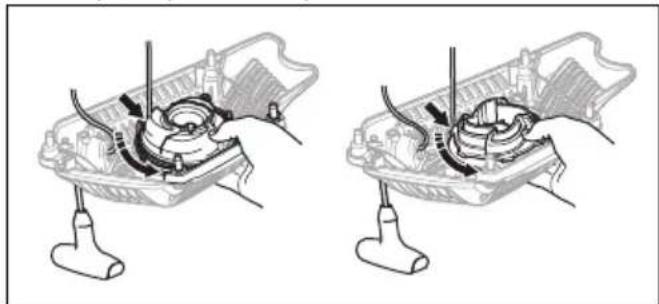

Een gebroken of versleten startkoord verrangen

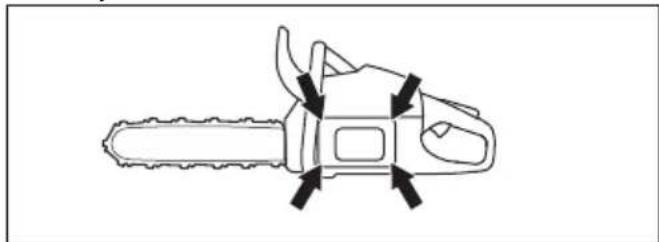

1. Draai de schroeven van het starterhuis los
2. Verwijder het starterhuis.

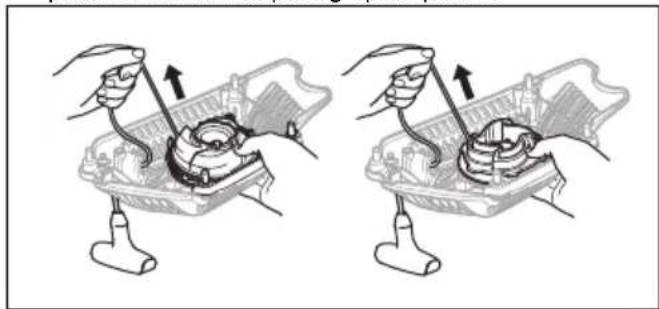

1. Trek het startkoord ongeveer 30 cm maar buiten en plaats het in de uitsparing op de poelie.

1. Laat de poelie langzaam achechteruit draaien om de terugspringveer te ontgrendelen.

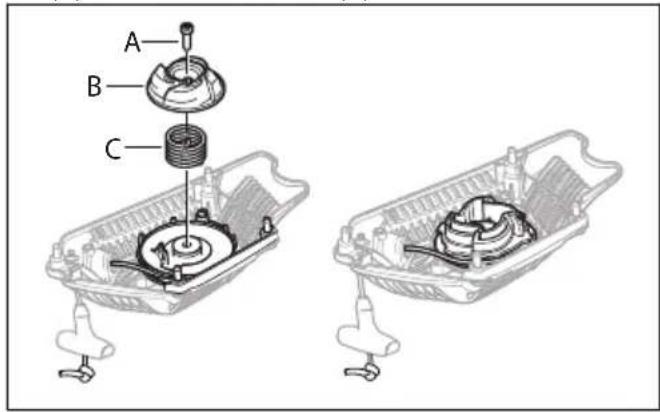

1. 545 Mark II, 545G Mark II: Verwijder de middelste schroef (A), huls (B) en veer (C).

WAARSCHUWING: Wees voorzichtig bij het verrangen van de terugtrekveer of het startkoord. De terugspringveer staat onder spanning wanner deze worden opgewiekeld in het starterhuis. Als u nicht voorzichtig bent, kan deze worden uitgeworpen en letsel veroorzaken. Gebruik een beschemningsbril en beschemningsshandschoenen.

1. Verwijder het oude startkoord van de greed en de poelie.
2. Bevestig een neuen startkoord aan de poelie. Wikkel het startkoord ongeveer 3 omwentelingen rond de poelie.
3. Trek het startkoord door de opening in het starterhuis en de greep van het startkoord.

4. Maak daarna een stevige knoop in het uiteinde van het startkoord.

5. 545 Mark II, 545G Mark II: Monteer de veer (C), huls (B) en middelste schroef (A).

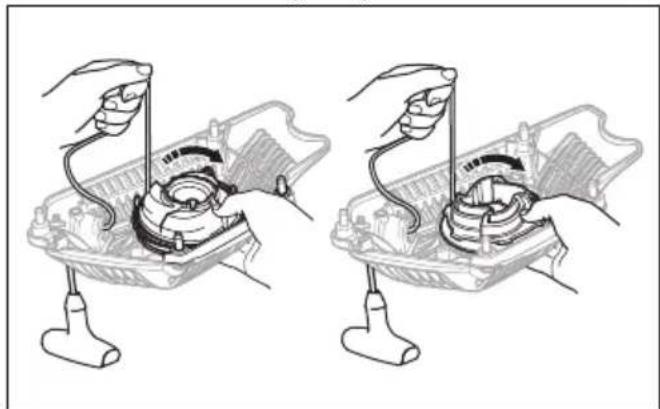

De terugspringveer spannen

1. Plaats het startkoord in de uitsparing van de poelie.
2. Draai de koordpoelie ongeveer 2 slagen rechtsom.
3. Plaats uw duim op de poelie.
4. Trek aan de handgreep van het startkoord en trek het startkoord vollediguit.
5. Haal uw duim weg en LAST het startkoord los.
6. Controller of u de poelie 1 / 2 slag kurz draaien nadat het startkoord volledig is afgerold.

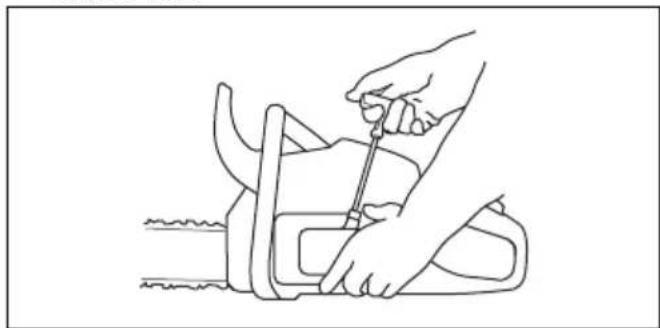

Het starterhuis op het product monteren

1. Trek erst het startkoord vollediguit enplaats daarna de starter op het carter.
2. Laat het startkoord langzaam los totdat de poelie in de haken grijpt.
3. Draai de schroeven die de starter op zijnplaats houden vast.

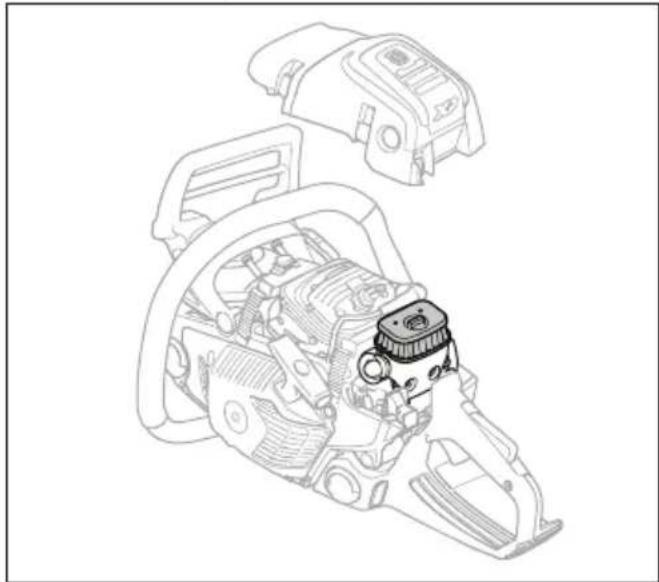

Het luchtfilter reinigen

Reinig het luchtfilter regelmatig om vuil en stof te verwijderen. Hiermee voorkomt u een defecte carburateur, startproblemen, vermogensverlies, slijtage van motoronderdelen en een hoger brandstofverbruik dan normal.

1. Verwijder de cilinderkap en het luchtfilter.
2. Borstel of schud het luchtfilter schoon. Gebruik een reinigingsmiddel en water om het filter goed te reinigen.
   Let op: Een luchtfilter dat langeijd is gebruikt, kan nicht volledig worden gereinigd. Vervang het luchtfilter regelmatig en verrang een defect luchtfilter.altijd.
3. Installeer het luchtfilter en contrôleer of het luchtfilter strak aansluit op de filterhouser.

Let op: U kunt verschillende soorten luchtfilters gebruiken met uw product, afhankelijk van de werkomstandigheden, het wee of het seizoen. Neem vooreer informatie contact op met uw servicedealer.

De bougie controlleren

OPGELET: Gebruik de aanbevolen bougie.
Zie Technische gegevens op pagina 112.
Een onjuiste bougie kan leiden tot schade aan het product.

1. Als het product lastig te starten of gebruiken is, of als het product Niet goed werkt bij stationair toerental, controller dan de bougie op afzettingen. Volg onderstaande stappen om ongewenste afzettingen op de elektroden van de bougie te voorkomen:

a) zorg dat het brandstofmengsel correct is.
b) zorg dat het luchtfilter schoon is.

1. Reinig de bougie als dazu vuil is.

2. Controller of de afstand tussen de elektroden 0,5 mm/0.020 inch bedraagt.

1. Vervang de bougie maandelijks of vaker, indien nodig.

Zaagketting slijpen

Informatie over de geleider en zaagketting

WAARSCHUWING: Draag

veiligheidshandschoenen wanner u onderhoud aan de zaagkettinguitvoert of de zaagketting gezruikt. Ook een zaagketting die Niet beweegt, kan verwondingenveroorzaken.

Als het zaagblad of de zaagketting versleten of beschadigd is, moet u deze verrangen door een door Husqvarna aanbevolen combinatie van zaagblad en zaagketting. Zo blijven de verilgheidsfuncties van het product behouden. Zie Accessoires op pagina 113 voor een lijst met aanbevolen combinaties voor het verrangen van het zaagblad en de zaagketting.

• Zaagbladlengthe, inch/cm. Informatie over de lenghte van het zaagblad(Intu meestal vinden op het中断ste uiteinde van het zaagblad.

• Aantal tanden in het neuswiel (T).

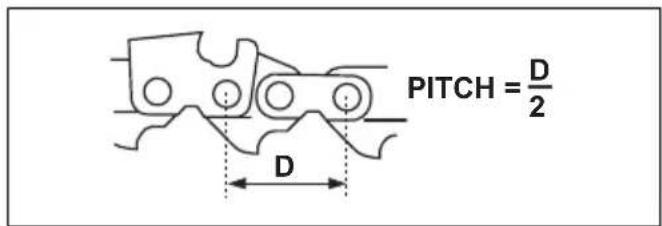

• Steek van de ketting, inch. De afstand:tussen de aandrijfschakels van de zaagketting, moet overeenkomen met de tandsteek van het neuswiel en het kettingaandrijfwiel.

Aantal aandrijfschakels (stuks). Het aantal aanrijfschakels worden bepaald door het type zaagblad.

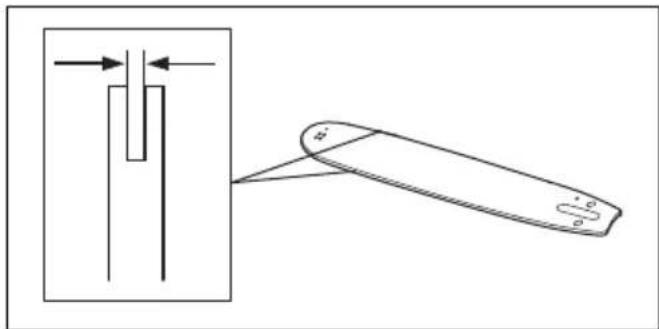

• Breedte geleidergroef, inch/mm. De breedte van de groef in het zaagblad要去gelijk zijn aan de breedte van de aandrijfschakels.

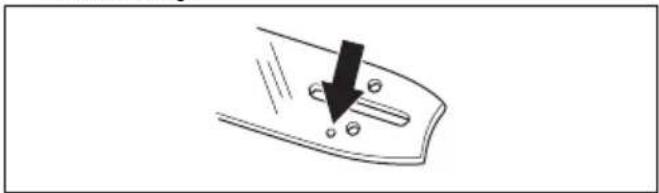

• Kettingolie-opening en opening voor hetterstrekkerpen. De geleider moet aangepast zijn aan het product.

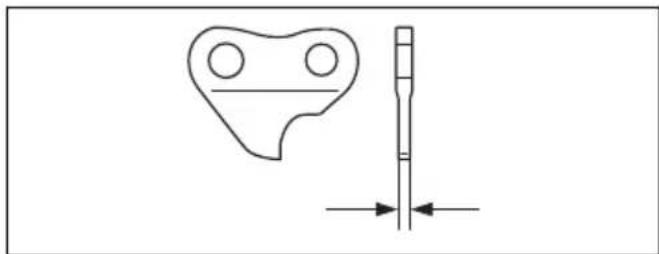

• Breedte aandrijfschakel, mm/inch.

Algemene informatatie over het slijpen van zaagtanden

Gebruik geen ongeslepen zaagketting. Als de zaagketting bot is, dient u meer druk toe te passen om de geleider door het hout te drukken. Als de zaagketting

zeer bot is, ontstaan er geen houtsnippers maar zaagsel.

Een scherpe zaagketting zaagt door het hout en de houtsnippers worden lang en dik.

De zaagtand (A) en de dieptesteller (B) samen vormen het zagende deel van de zaagketting, de snijder. Het hoogteverschilussen de twee geeft de zaagdiepte (instelling dieptesteller).

Denk bij het slijpen van een zaagketting aan het volgende:

Vijlhoek.

• Snijhoek.

Vijlpositie.

• Diameter van de Ronde vijl.

Het is Niet gemakkelijk om+zonder de juiste hulpmiddelen een zaagketting correct te slijpen. Gebruik een Husqvarna-vijlmal. Hiermee zorgt u voor maximale zaagprestaties en beperkt u het risico op terugslag.

WAARSCHUWING: De terugslagkracht neemt aanzienlijk toe als u de slijpinstructies nicht volgt.

Let op: Zie De messen slijpen op pagina 106voor informatatie over het slijpen van de zaagketting.

De messen slijpen

1. Gebruik voor het slijpen van de snijtanden een Ronde vijl en een vijlmal.

Let op: Zie Vijlbenodigdheden en vijlhoeken op pagina 115 voor informatie over welke vrij en mal door Husqvarna worden aangeraden voor uw zaagketting.

1. Breng de vijlmal correct aan op de messen. Raadpleeg de instructies die bij de vijlmal worden meegeleverd.
2. Beweeg de vijl vanaf de binnenkant van de snijtanden maar buiten. Verlaag de druk bij de trekslag.

1. Verwijder materiaal van een zijde van alle zaagtanden.
2. Draai het product om en verwijder de resten aan de andere kant.
3. Zorg ervoor dat alle snijtandendezelfde lenghte hebben.

Algemene informatatie over hoe u de hoogte van de dieptesteller aanpast.

De hoogte van de dieptesteller (C) neemt af wanner u de zaagtanden (A) slijpt. Voor maximale zaagprestaties moet u de vijlresten verwijderen van de dieptesteller (B), zodat de dieptesteller de juiste hoogte heeft. Zie Vijlbenodigdheden en vijlhoeken op pagina 115voor

instructions over hoe u voor de juiste hoogte van de dieptesteller zorgt voor uw zaagketting.

WAARSCHUWING: Een te hoge dieptesteller vergroot het terugslagrisico van de ketting!

Hoogte van de dieptesteller aanpassen

Zie De messen slijpen op pagina 106voor instructies voordat u de vrijmal gaat instellen of de zaagtanden gaat slijpen. We raden aan de snijdiepte bij te stellen na elke derde kettingslijpbeurt.

We raden u aan once vijlmal voor de tanddiepte te gebruiken, om de juiste maat voor de tanddiepte en de juiste hoek van de dieptestellernok te krijgen.

1. Gebruik een platte vijl en een vijlmal om de hoogte van de dieptesteller aan te passen. Gebruik alleen een Husqvarna-vijlmal om de juiste tanddiepte en vijlhoek te verkrijgen.
2. Plaats de vijilmal op de zaagketting.

Let op: Zie de verpakking van de vijilmal voor meer informatatie over het gebruik.

1. Gebruik de platte vrij om het gedeelte van de dieptesteller te verwijderen dat boven de vijilmaluitsteekt.

De spanning van de zaagketting afstellen

WAARSCHUWING: Een zaagketting die nicht correct is gespannen, kan losschieten uit het zaagblad en ernstig of dodelijk letselveroorzaken.

Een zaagketting rekt uitijdens gebruik. Stel de zaagketting regelmatig af.

1. Maak de zaagbladmoeren los waarmee het koppelingsdeksel en de kettingrem zich vergrendeld. Gebruik een moersleutel.

Let op: Sommige modellen haben slechts een zaagbladmoer.

1. Draai de zaagbladmoeren met de hand zo vast möglichk aan.
2. Til de voorkant van de geleider op en draai de stelschroef van de ketting aan. Gebruik een moersleutel.
3. Span de zaagketting aan totdat deze strak gegen het zaagblad aanligt maar toch nog met gemak kan bewegen.

1. Draai de zaagbladmoeren vast met de moersleutel en til hierbij tegelijkkertijd de voorzijde van het zaagblad omhoog.
2. Controller of de zaagketting gemakkelijk met de hand kan worden rondgedraaid en of deze Niet doorhangt aan de onderkant van het zaagblad.

Let op: Raadpleeg Productoverzicht op pagina 80 voor de positie van de kettingsponschroef op uw product.

Smering van de zaagketting controlleren

1. Start de motor en LAST deze op driekwart van het maximale toerental draaien. Houd het zaagblad ongeveer 20 cm boven een oppervlak in een lichte kleur.

2. Als de kettingsmering correct is, ziet u na 1 minuut een duidelijke olielijn op het oppervlak.

1. Indien de kettingsmering nicht correct werkt, controller dan het zaagblad. Zie De geleider controeren op pagina 109 voor instructies. Neem contact op met uw servicedealer als de onderhoudsstappen Niet helpen.

Het rim-aandrijftandwiel controleren

De koppelingsstrommel is voorzien van een rim-aandrijftandwiel dat kan worden verrangen.

1. Controller of het rim-aandrijftandwiel Niet versleten is. Vervang indien nodig.
2. Het rim-aandrijftandwiel moet verrangen worden telkens wanner u de zaagketting verrangt.

Het naaldlager smeren

1. Trek de terugslagbeveiliging maar achefteren om de kettingrem UIT te schakelen.
2. Draai de zaagbladmoeren los en verwijder het koppelingsdeksel.

Let op: Sommige modellen haben slechts eén zaagbladmoer.

1. Plaats het product op een stabiele ondergrond met de koppelingsstrommelaar boven gericht.

2. Smeer het naaldlager met een smeerpistol. Gebruik motorolie of hoogwaardig lagervet.

Snijuitrusting controlleren

1. Controller op scheurtjes in klinknagels en schakels en op losse schakels. Vervang indien nodig.

1. Controller of de zaagketting eenvoudig te buigen is. Vervang de zaagketting wonneer deze onbuigzaam is.
2. Vergelijk de zaagketting met een neue om te bepalen of de klinknagels en schakels versleten zijn.

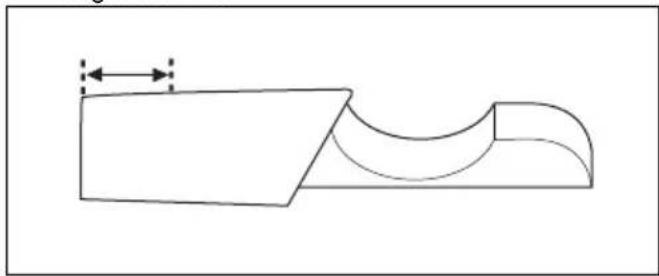

3. Vervang de zaagketting wanner het langste deel van de zaagtand kleiner dan 4mm / 0,16 inch is. Vervang de zaagketting ook als er scheurtjes in de zaagtanden zitten.

De geleider controleren

1. Controller of het oliekanaal Niet verstopt is. Reinig indien nodig.

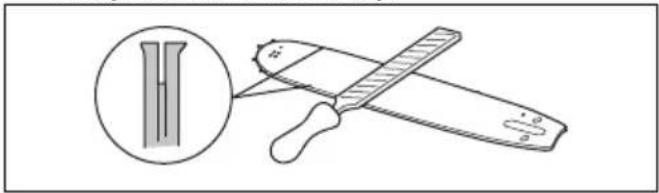

1. Controller de randen van de geleider op bramen. Verwijder bramen met een vijl.

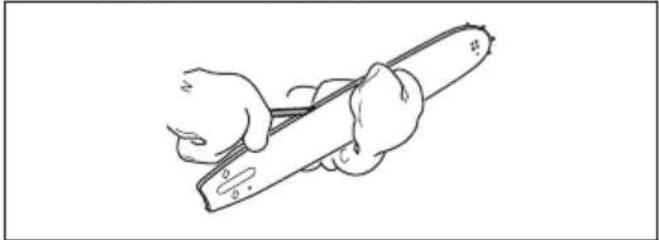

1. Reinig de groef in het zaagblad.

1. Controller de geleidergroef op slijtage. Vervang het zaagblad indien nodig.

1. Controller de punt van de geleider op ruwheid en overmatige slijtage.

1. Controller of het neuswiel van het zaagblad soepel draait en of de smeeropening in het neuswiel van het zaagblad open is. Maak schoon en smeer indien nodig.

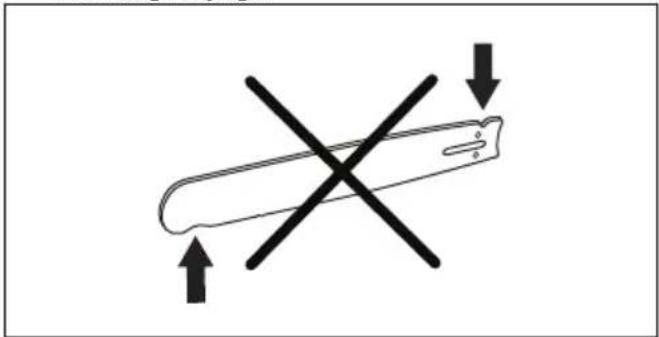

1. Draai de geleider dagelijks om de levensduur te verlengen.

Onderhoud uitvoeren aan de brandstoffank en de kettingolietank

• Tap regelmatig de brandstoftank en de kettingolietank af en reinig de tanks.
• Vervang het brandstofffilter Jaarliks of vaker, indien nodig.

OPGELET: Verontreinigungen in de tank kuren defecten veroorzaken.

Toevoer van de hettingolie afstellen

WAARSCHUWING: Stop de motor voordat u de oliepomp gaat afstellen.

1. Draai de stelschroef van de oliepomp. Gebruik een schroevendraaier of combinatietang.

a) Draai de stelschroef rechtsom om de kettingolietoevoer te verlagen.

b) Draai de stelschroef linksom om de kettingolietoevoer te verhogen.

Aanbevolen instellungen voor de oliepomp

Zaagbladlengte 38-46 cm/15-18 inch: gemiddeld debiet
- Zaagbladlengthe 50-71 cm/20-28 inch: maximaal debiet

AirlInjection™ is een centrifugaal luchtreinigungssysteme dat stof en vuil verwijdert voordat de deeltjes door het luchtfilter worden opgevangen. AirlInjection™ verlengt de levensduur van het luchtfilter en de motor.

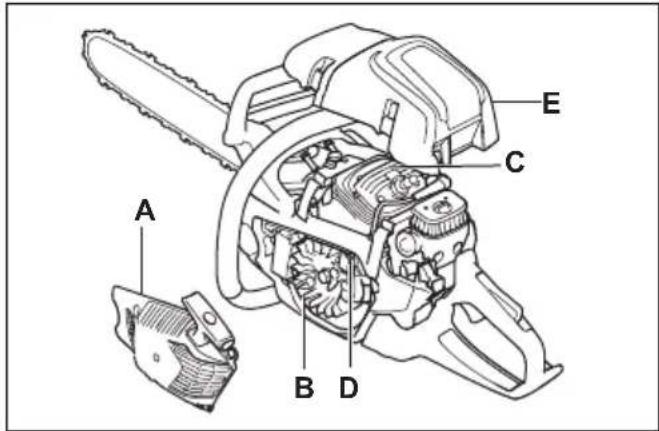

Het koelsystem zorgt ervoor dat de motor Niet te warm wordt. Het koelsystem bestaat uit de luchtinlaat op de starter (A), de haken op het vliegewiel (B), de koelribben van de cilinder (C), het koelkanaal (D) en de cilinderkap (E).

1. Maak het koelsystem wekelijks schoon met een borstel, of vaker indien nodig.
2. Zorg ervoor dat het koelsystemeert Niet vuil of verstopt is.

OPGELET: Een vuil of verstopt koelsystem kan tot oververhitting en schade aan het product leiden.

Probleemoplossing

Te inspecteren onderdeel Mogelijk oorzaak Actie
Starterpallen De starterpallen zijn geblokkeerd. Verstel of verrang de starterpallen.
		Reinig rondom de pallen.
		Neem contact op met een erkende serviceworkplaats.

Te inspecteren onderdeel Mogelijkke oorzaak Actie
Brandstoftank Verkeerd type brandstof.	Tap de brandstoftank af en vul hem
	De brandstoftank is gezuld met kettingolie.
Geen ontstekingsvonk De bougie is vies of nat. Zorg ervoor dat de bougie droog en schoon is.	Boug reinigen. Controller of de elektrodenafstand correct is en of hetjuiste type bougie is gemonteerd.
	Raadpleeg Technische gegevens oppage 112 voor de juiste elektrodenafstand.
Bougie en cilinder De bougie zit los. Draai de bougie vast.
	De motor is ‘verzopen’ door herhaaldstarten met volledig geopende choke na inschakelen contact.

De motor start, maar stopt weer

Te inspecteren onderdeel	Mogelijk oorzaak Actie
Brandstoftank Verkeerd type brandstof.	Tap de brandstoftank af en vul hem	met de juiste brandstof.
Carburateur Het stationair toerental is	niet correct. Neem contact op met uw Serviceder.
Luchtfilter Verstopt luchtfilter. Reinig of	ervang het luchtfilter.
Brandstofffilter Verstopt brandstofffilter.	Brandstofffilter verrangen.

Transport en opslag

Transport en opslag

• Controller voor opslag en vervoer van het product en de brandstof of er geen lekken of dampen zijn. Vonken of open vuur, bijvoorbeeld van elektrische apparaten of ketels, können tot brand leiden.
• Gebruik algtd geedgekeurde containers voor opslag en transport van brandstof.
• Leeg voorafgaand aan transport of langdurige opslag de brandstof- en kettingolietanks. Voer de

vloeistoffen af volgens deplaatselijk geldende wettelijkke voorschriften.

• Gebruik de transportbescherming op het product om letsel of schade aan het product te voorkomen. Ookeen zaagketting die Niet kan bewegen, kan ernstige verwondingen veroorzaken.
  Maak de bougiekap los en activeer de kettingrem.
• Bevestig het product stevig tijdens vervoer.

Uw product voorbereiden op langdurige opslag

1. Demonteer en reinig de zaagketting en de groef in het zaagblad.

OPGELET: Als u de zaagketting en het zaagblad Niet reinigt, können ze star of geblokkeerd raken.

1. Bevestig de transportbescherming.
2. Reinig het product. Zie Onderhoudsschema op pagina 100 voor instructies.
3. Voer een volledige onderhoudsbeurtuit.

Technische gegevens

Technische gegevens

	Husqvarna 545 Mark II	Husqvarna 545G Mark II	Husqvarna 550 XP Mark II	Husqvarna 550 XPG Mark II
Motor
Cylinderinhoud, cm3	50,1 50,1 50,1 50,1
Stationair toerental, tpm	2800 2800 2800 2800
Maximaal motorver-mogen volgens ISO 7293, kW/pxbij tpm	2,7/3,6 bij 9900 2,7/3,6bij 9900 3,0/4,0 bij 10200 3,0/4,0 bij 10200
Ontstekingssysteme9
Bougie NGK CMR6H	NGK CMR6H NGK CMR6H NGK CMR6H
Elektrodenafstand, mm	0,5 0,5 0,5 0,5
Brandstof-/smeersysteme
Inhoud brandstof-tank, liter/cm3	0,53/530 0,53/530 0,53/530 0,53/530
Inhoud olietank, l/cm3	0,32/320 0,32/320 0,32/320
Type oliepomp Verstelbaar Verstelbaar Verstelbaar
Gewicht
Gewicht, kg 5,3 5,5,5,5	5,5
Geluidsemissies10
Geluidsvermogenni-veau, gemeten dB(A)	114 114 115 115
Geluidsvermogenni-veau, gegardeerd LwA dB(A)	116 116 117 117
\( Geluidsniveau^{11} \)
Equivalent geluidsdrukniveau bij hetoor van de gebruiker, dB(A)	106 106 107 107
\( Equivalente trillingsniveaua, a hveq^{12} \)
Voorste handgreep, \( m/s^2 \)	3,6 3,6 3,3			3,3
Achterste handgreep, \( m/s^2 \)	4.1 4.1 4,9			4,9
Zaagketting/geleider
Type aandrijfwienen/aantal tanden	Rim/7 Rim/7 Rim/7 Rim/7
Zaagkettingtoerental op 133% van maxi-male motortoerental, m/s.	25,4 25,4 26,1 26,1

Accessoires

Aanbevolen snijuitrusting

Kettingzaagmodellen Husqvarna 545 Mark II, 545G Mark II, 550 XP Mark II, 550 XPG Mark II zijn op veiligheid getest conform EN ISO 11681-1:2011 (Bosbouwmachines - Draagbare kettingzagen - Veiligheidseisen en beproeing) en voldoen aan de veiligheidseisen indien uitgerust met de hieronder vermelde combinaties van zaagblad en zaagketting.

Zaagketting met geringe terugslag

Een zaagketting die is aangemerkt als zaagketting met geringe terugslag voldoet aan de vereisten voor geringe terugslag zoals vermeld in ANSI B175.1-2012.

Terugslag en neusradius zaagblad

Voor zaagbladen met een neustandwiel worden de neusradius gespecifieerd door het aantal tanden (bijv. 10T). Voor massieve zaagbladen worden de neusradius gespecifieerd door de grotte van de neusradius. Voor een bepaalde zaagbladlengthe kut u een zaagblad metkleinere neusradius gebruiken dan vermeld.

Let op: De effectieve zaaglengte is meestal 1 inch\ minder dan de nominale lengte van de geleider.

Goedgekeurde snijuitrusting - 545 Mark II en 545G Mark II
Geleider Zaagketting
Lengte, inch/cm	Kettingsteek, inch	Diepte, inch/mm	Max. kopradius	Type Zaagblad	en kettingcombinations	Weinig tatsäch-lag
13/33 0,325 0,050/1,3 11T Husqvarna				SP33G	56 Ja
15/38 64
16/41 66
18/46 72
20/50 80
13/33 0,325 0,058/1,5 11T Husqvarna				H25	56 Ja
15/38 64
16/41 12T 66
18/46 72
20/50 80

Goedgekeurde snijuitrusting - 550 XP Mark II en 550 XPG Mark II
Geleider Zaagketting
Lengte, inch/cm	Kettingsteek, inch	Diepte, inch/mm	Max. kopradius	Type Zaagblad-	en kettingcombi-naties	Weinig terugs-lag
13/33 0,325 0,050/1,3 11T Husqvarna				SP33G	56 Ja
15/38 64
16/41 66
18/46 72
20/50 80
13/33 0,325 0,058/1,5 11T Husqvarna				H25	56 Ja
15/38 64
16/41 12T 66
18/46 72
20/50 80
13/33 0,325 0,058/1,5 11T Husqvarna				H21	56
15/38 64
16/41 12T 66
18/46 72
20/50 80

Pixel

Pixel is een combinatie van zaagblad en zaagketting die Iichter is en ontworpen voor een energie-efficienter gebruik dankzij smalle zaagsneden. Zowel het zaagblad als de zaagketting要去en van Pixel zich om van deze Voordelen te+kunnen profiteren. Pixel-snijuitrusting is gemarkeerd met dit symbol.

Vijlbenodigdheden en vijlhoeken

Gebruik een Husqvarna-vijlmal om de zaagketting te slijpen. Een Husqvarna-vijlmal zorgt ervoor dat u de tanden in de juiste hoek Aunt vrijlen. De onderdeelnummers vindt u in onderstaande tabel.

Als u Niet zeker weet hoe u het type zaagketting op uw product kurz herkennen, raadpleegt u www.husqvarna.com voor meer informatie.

	1.0	2.0	3.0	4.0	5.0
SP33G	8140980f/3/16 in81-09 60°	586 93 84-04	0,025 in / 0,65mm	30°	80°
H25 505 69
H21 505 69

EG verklaring van overeenstemming

Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaart hierbij onder eigenverantwoordelijkheid dat de kettingzagen voor bosbouw Husqvarna 545 Mark II, 545G Mark II, 550 XP Mark II en 550 XPG Mark II met serienummers van 2018 en later (het jaartal staat duidelijk op het productplaatje vermeld, gevolgd door het serienummer) voldoen aan devereisten van de volgende RICHTLIJNEN VAN DE RAAD:

van 17 mei 2006 "met betrekking tot machines" 2006/42/EG.
van 26 februari 2014 "beteffende elektromagnetische compatibilitkeit" 2014/30/EU.
van 8 mei 2000 "met betrekking tot geluidsemissies in het milieu" 2000/14/EG.
van 8 Juni 2011 "inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur" 2011/65/EU.

De volgende normen zijn van toepassing: EN ISO 12100:2010, EN ISO 14982:2009, EN ISO 11681-1:2011, EN 50581:2012.

Aangemelde instantie: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, heeft een EG-typeonderzoek uitgevoerd volgens de machinerichtlijn (2006/42/EG), artikel 12, punt 3b. Het certificaat voor EG-typeonderzoek in overeenstemming met bijlage VI, heeft de nummers: 0404/18/2514 - 545 Mark II, 0404/18/2514 - 545G Mark II, 550 XP Mark II en 550 XPG Mark II.

Verder heegt 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, een verklaring afgegeben van overeenstemming met bijlage V van de Richtlijn van de Raad van 8 mei 2000 "betreffende geluidsemissie door materieel voor gebruik buitenshuis" 2000/14/EG. De certificaten hebben de nummers: 01/161/112 - 545 Mark II, 545G Mark II, 01/161/113 - 550 XP Mark II, 550 XPG Mark II.

Voor informatatie over geluidsemissies, zie Technische gegevens op pagina 112

De geleverde kettingzaag is conform het exemplaar dat een EG-typeonderzoek heeft ondergaan.

Huskvarna, 2018-08-15

Per Gustafsson, Hoofd Ontwikkeling (gemachtigde vertegenwoordiger voor en verantwoordelijk voor technische documentatie.)

Husqvarna

www.husqvarna.com

Originalanweisungen

Originele instructies

1159727-20
