Einleitung

Verwendungszweck

Dieses Produkt dient zum Sagen von Holz.

Wir arbeiten laufend daran, ihre Sicherheit und die Effektivität während des Betriebs zu verbessern. Ihr Servicehändler steht ihren gern für weitere Informationen zur Verfugung.

Hinweis: Der Betrieb des Gerats kann durch nationale Vorschriften eingeschrankt werden.

Produktbeschreibung

Husqvarna 545 Mark II, 545G Mark II, 550 XP Mark II, 550 XPG Mark II sind Motorsagenmodelle mit Verbrennungsmotor.

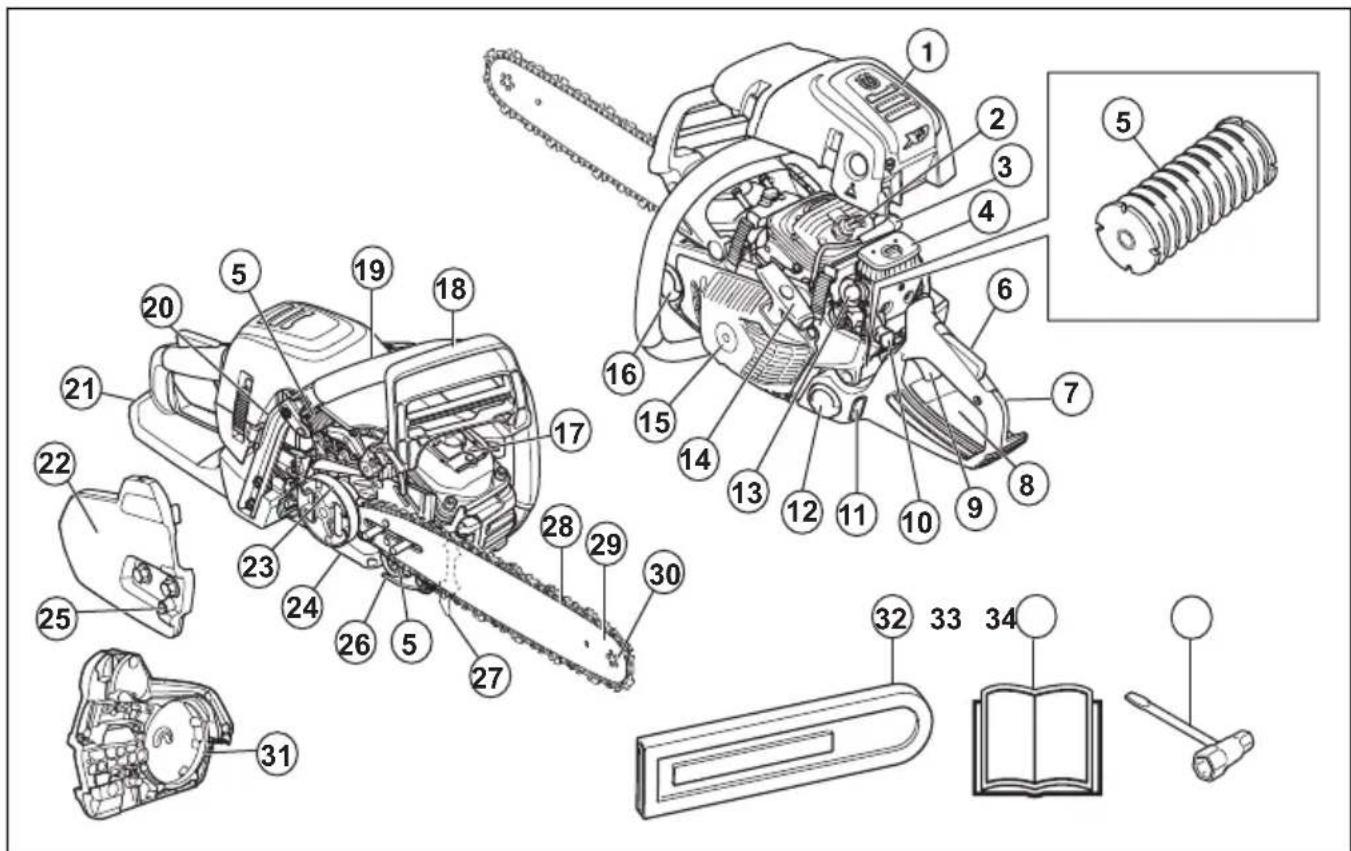

Produktübersicht

1. Zylinderdeckel

2. Zündkappe

3. Zündkerze

4. Luftfilter

5. Antivibrationssystem, 3 Einheiten

6. Gashebelsperre
7. Hinterer Handgriff
8. Informations- und Warnschild
9. Gashebel
10. Start-/Stoppschalter
11. Kraftstoffanzeige
12. Kraftstoffank
13. Kraftstoffpumper
14. Startseilhandgriff
15. Startvorrichtungsgehäuse
16. Kettenöltank
17. Schalldampfer
18. Kettenbremse mit Handschutz
19. Vorderer Handgriff
20. Schalter fur Griffheizung (545G Mark II, 550 XPG Mark II)
21. Rechtshandschutz
22. Kupplungsdeckel
23. Kupplungstrommel
24. Stellschraube, Ölpumpere
25. Schraube zur Einstellung der Olpumper
26. Kettenfänger
27. Rindenstütze
28. Sägekette
29. Führungsschiene
30. Umlenkstern
31. Bremsband
32. Führungsschienenabdeckung
33. Bedienungsanleitung
34. Gabel-Ringschlüssel

Symbole auf dem Gerät

Stopp.

Gehen Sie vorsichtig vor, und verwenden Sie das Gerät ordnungsgemäß. Dieses Gerät kann schwere oder tõdliche Verletzungen des Bedieners oder anderer Personen verursachen.

Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich mit den Anweisungen vertraut, bevor Sie das Gerät verwenden.

Tragen Sie immer einen zugelassenen Schutzhelm, einen zugelassenen Gehorschutz und einen Augenschutz.

Arbeiten Sie bei der Verwendung des Gerats mit beiden Händen.

Sorgen Sie damit, dass die Führungsschienenspitze mit keinem Gegenstand in Berührung kommt.

Arbeiten Sie nicht einhändig mit dem Gerät.

Warning! Wenn die Führungsschienenspitze einen Gegenstand berührt, kann es zu einem Rückschlag kommt. Bei einem Rückschlag wird die Führungsschiene zurückgestoßen und blitzschnell nach oben und in Richtung des Bedieners geschleudert. Dies kann zu schweren Verletzungen führen.

Dieses Gerät entspricht den geltenden EG-Richtlinien.

Umweltbelastende Gerauschemissionen gemäß der entsprechenden Richtlinie der Europäischen Gemeinschaft 2000/14/EG und der australischen „Protection of the Environment Operations (Noise Control) Regulation 2017" (Umweltschutz-/- Lärmschutzbestimmung) von New South Wales. Informationen zur Gerauschemission sind auf dem Geräteschild und im Abschnitt „Technische Daten" angegeben.

Kettenbremse, aktiviert (rechts) Kettenbremse, deaktiviert (links).

Choke

Kraftstoffpumperblase.

Einstellen der Olpumpe.

Kraftstoff.

Kettenöl.

yyyywwxxx Auf dem Typenschild ist

die Seriennummer angegeben. yyyy ist das Produktionsjahr, und ww steht für die Produktionswoche.

Hinweis: Sonstige Symbole/Aufkreber auf dem Gerät beziehen sich auf Zertifizierungsanforderungen, die in einigen Markten gelten.

Emissionen nach Euro V

WARNING: Bei jeglichen Manipulationen des Motors erlischt die EU-Typgenehmigung für diesen Produkt.

Sicherheit

Sicherheitsdefinitionen

Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonderss wichtige Teile der Bedienungsanleitung hinzuweisen.

WARNING: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in thism Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht.

ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in thism Handbuch die Gefahr von Schaden am Gerat, an anderen Materialien oder in der Umgebung besteht.

Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind.

Allgemeine Sicherheitshinweise

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Eine unsachgemäß oder nachlüssig eingesetzte Motorsäge kann zu einem gefährlichen Gerät werden und zu schweren oder gar lebensgefährlichen Verletzungen führen. Es ist deshalb von größter Wichtigkeit, dass diese Bedienungsanweisung aufmerksam durchgelesen und verstanden wird.
• Unter keinen Umständen darf die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden. Verwenden Sie keine Geräte, die von anderen modifiziert wurden, und verwenden Sie nur für diese Produkte empfohlenes Originalzubehör. Unzulässige Änderungen und/oder unzulässiges Zubehör können zu schweren oder)sogar tödlichen Verletzungen des Anwenders oder anderer Personen führen.
• Der Schalldämpfer enthalt Chemikalien, die karzinogen sein konnen. Falls der Schalldämpfer

beschädigt wird, vermeiden Sie es, mit diesen Stoffen in Kontakt zu kommt.

• Das Einatmen der Motorabgase, des Kettenölnebels und von Sagespänen über langere Zeit kann eine Gefahr für die Gesundheit darstellen.
• Dieses Gerät erzeuft beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionseise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, auszuschreiben, sollen den Personen mit einem medizinischen Implantat vor der Nutzung diesen Gerätes ihren Arzt und den Hersteller des Implantats konsultieren.
  Die Informationen in dieser Bedienungsanleitung ersetzen auf keinen Fall professionelle Fähigkeiten und Erfahrungen. Wenn Sie in eine Situation geraten, in der Sie unsicher sind, sollen den Sie einen Fachmann um Rat Fragen. Wenden Sie sich an ihren Servicehändler oder einen erfahrenen Benutzer von Motorsägen. Vermeiden Sie jeder Arbeit, für die Sie nicht ausreichend qualifiziert sind!

Sicherheitshinweise für den Betrieb

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Vor der Benutzung these Products mussen Sie wissen, was ein Rückschlag ist und wie er vermieden werden kann. Eine Anleitung finden Sie in Informationen zu Rückschlagen auf Seite 13.
• Arbeitsen Sie niemals mit einem defekten Gerät.
• Verwenden Sie niemals ein Gerät mit sightbaren Schäden an Zündkappe und Zündkabel. Es besteht die Gefahr der Funkenbildung, was ein Feuer verursachen kann.
• Verwenden Sie niemals das Gerät, wenn Sie mäde sind, Alkohol getrunken oder Medikamente eingenommen haben, die ihre Sehrkraft, Urteilsvermögen oder Körperkontrolle beeinträchtigen können.
• Vermeiden Sie es, das Gerät bei schlechtem Wetter zu benutzen. Z. B. bei dichtem Nebel, starkem

Regen oder Wind, großer Kälte usw. Bei schlechtem Wetter ist das Arbeitsen nicht nur ermudend, es konnen außer dem gefährliche Arbeitsbedingungen entstehen, z. B. glatter Boden, unberechenbare Fällrichtung des Baumes usw.

• Starten Sie das Produkt nur dann, wenn Führungsschiene, Sägekette undSAMTliche Abdeckungen montiert sind. Eine Anleitung finden Sie in Montage auf Seite 10. Ohne montierte Führungsschiene und Sägekette kann sich die Kupplung losenzund schwere Schaden entstehen.

• Lassen Sie den Motor niemals in Innenräumen laufen. Seien Sie sich der Gefahr bewusst, die das Einatmen von Motorabgasen birgt!
  Die Abgase sind frei und konnen Funken enthalten, die einen Brand verursachen konnen. Starten Sie das Gerät niemals in der Nähe von brennbarem Material!
• Achten Sie bei der Arbeit auf die Umgebung achten und stellen Sie safer, dass weder Menschen noch Tiere mit der Schneidausrüstung in Berührung kommt konnen oder ihre Kontrolle über das Gerät beeinträchtigen.
• Erlauben Sie niemals Kindern, das Gerät zu benutzen oder sich in seiner Höhe aufzuhalten. Da das Gerät mit einem rückfedernden Start-/Stopp-Schalter ausgerüstet ist und mit geringer Geschwindigkeit und Kraft am Starthandgriff gestartet werden kann, konnen u. U. auch keine Kinder die Kraft aufbringen, die zum Starten erforderlich ist. Dies kann zu schweren Verletzungen führen. Daher ist stets die Zündkappe zu entfernen, wenn das Gerät ohne Aufsicht ist.
• Um das Gerät voll unter Kontrolle zu haben, müssen Sie fest und sichere stehen. Arbeiten Sie niemals auf einer Leiter stehend, oben auf einem Baum oder in anderen Positionen, in denen Sie keinen festen Grund unter den Fuß haben, auf dem Sie sichere stehen.

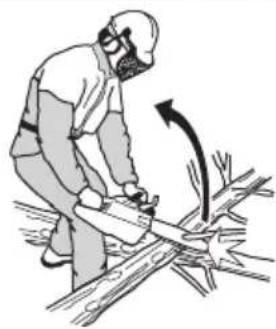

• Durch Unachtsamkeit kann der Rückschlagbereich der Führungsschiene einen Ast, einen nahen Baum

oder einen anderen Gegenstand berühren und einen Rückschlag auslösen.

• Halten Sie das Gerät bei der Anwendung niemals nur mit einer Hand. Dieses Gerät lasst sich mit nur einer Hand nicht sicher bedieren.

• Halten Sie die Motorsäge stets mit beiden Händen. Mit der rechten Hand den hinteren Griff und mit der linken den vorderen Griff umfassen. Alle Benutzer, ob Links- oder Rechtshänder, müssen die Handgriffe so greifen. Achten Sie auf festen Griff und umgreifen Sie beide Griffe mit Daumen und Fingern. Durch diesen Griff kann man die Rückschlaggefahr minimieren und gleichzeitig die Kontrolle über das Gerät behalten. Die Handgriffe nicht loslassen!

• Verwenden Sie das Gerät niemals über Schulterhöhe.

• Benutzen Sie das Produkt nicht, ohne die Möglichkeit zu haben, bei einem eventuellen Unfall Hilfe herbeizurufen.
• Bevor Sie das Gerät transportieren, müssen Sie these auschalten und die Sägekette mithilfe der Kettenbremse arretieren. Tragen Sie das Gerät so, dass die Führungsschiene und die Sägekette nach halten zeigen. Bei längeren Wegen und Transporten muss ein Transportschutz an der Führungsschiene angebracht werden.
• Sichern Sie beim Abstellen des Geräts auf den Boden die Sägekette mit der Kettenbremse, und behalten Sie das Gerät immer im Auge. Bei längeren

Arbeitsunterbrechungen muss der Motor abgestellt werden.

• Gelegentlich setzen sich Split im Kupplungsdeckel fest, wodurch die Kette blockieren kann. Stellen Sie zum Reinigen grundsatzlich den Motor ab.
• Einen Motor in einem geschlossenen oder schlecht belufteten Raum laufen zu halten, kann zum Tod durch Kohlenmonoxidvergifting führen.
  Die Motorabgase sind heiß und konnen Funken enthalten, die einen Brand verursachen konnen. Das Gerät sollte nicht im Innenbereich oder in der Nähve von feuergeführlichen Stoffen gestartet werden.
• Verwenden Sie Kettenbremse als Feststellbremse, wenn Sie das Gerät starten und sich über kurze Strecken bewegen. Halten Sie das Gerät immer am vorderen Handgriff. Das verringgert das Risiko, dass Sie oder eine Person ihrer Höhe von der Sägekette getroffen werden.
• Personen mit Blutkreislaufstörungen, die zu oft Vibrationen ausgesetzt werden, laufen Gefahr, Schäden an den Blutgefäßen oder am Nervensystem davonzutragen. Gehen Sie zum Arzt, wenn Sie an Ihrkörper Symptome feststellen, die daraufhin drawn, dass Sie übermögen Vibrationen ausgesetzt waren. Beispiele für solche Symptome sind: Einschlafen von Körperteilen, Gefühlsverlust, Jucken, Stechen, Schmerzen, Verlust oder Beeinträchtigung der normalen Körperkraft, Veränderungen der Hautfarbe oder der Haut. Diese Symptome treten üblicherweise in Fingern, Handen und Handgelenken auf. Bei niedrigen Temperatoren können sich diese Symptome verstärken.
• Es ist nicht möglich, hier alle denkbaren Situationen zu beschreiben, die beim Gebrauch theses Geräts auftreten konnten. Stets vorsichtig vorgehen und mit gesundem Menschenverstand arbeiten. Vermeiden Sie Situationen, denen Sie sich nicht gewachsen fühlen. Wenn Sie sich nach dem Lesen dieser Anweisungen immer noch unsicher fahren, wie Sie vorgehen sollen, bitten Sie einen Fachmann um Rat, bevor Sie fortfahren. Zögern Sie nicht, ihren Handler oder Husqvarna anzusprechen, wenn Sie Fragen bezüglich des Gebrauchs des Geräts haben. Wir sind kein für Sie da und halten Ihnen beim optimalen und sicheren Einsatz Ihres Geräts. Auch ein Kurs zum Thema Anwendung der Motorsäge kann hilfreich sein. Handler, Forstfachschulen oder Bibliotheken informieren Sie über verfügbares Weiterbildungsmaterial und das Kursangebot.

Persönliche Schutzausrüstung

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Bei Kontakt mit der Sägekette konnen schwerste Verletzungen auftreten. Sie müssen während des Betriebs eine zugelassene persönliche Schutzausrüstung tragen. Die persönliche Schutzausrüstung schützt Sie dazu nicht vollständig vor Verletzungen, vermindert aber den Umfang der Verletzungen bei einem Unfall. Wenden Sie sich an ihren Servicehandler für Empfehlungen, welche Ausrüstung zu verwenden ist.
• Ihre Kleidung muss eng sitzen, damit aber nicht ihre Bewegungen einschränken. Überprüfen Sie regelmäßigen den Zustand der personlichen Schutzausrüstung.
• Verwenden Sie einen zugelassenen Schutzhelm.
• Tragen Sie einen zugelassenen Gehorschutz. Eine längerfristige Beschaltung mit Lärn kann zu bleibenden Gehorschäden führen.
  Tragen Sie eine Schutzbrille oder einen Geschitsschutz, um sich vor Verletzungen durch weggeschleuderte Gegenstände zu schützen. Das Gerät kann Gegenstände wie Sägespane, Holzstückchen und mehr mit großer Kraftwegschleudern. Schwere Verletzungen, besonders an den Augen, können die Folge sein.
• Verwenden Sie Handschuhe mit Schnittschutz.
• Verwenden Sie Hosen mit Schnittschutz.
• Verwenden Sie Stiefel mit Schnittschutz, Stahlkappe und rutschfester Sohle.
• Sie sollenn immer ein Erste-Hilfe-Set damit haben.
• Risiko der Funkenbildung. Halten Sie zur Verhinderung von Waldbränden Feuerlöschwerkzeuge und eine Schaufel bereit.

Sicherheitsvorrichtungen am Gerät

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen.

• Führer Sie regelmäßige eine Überprüfung der Sicherheitsvorrichtungen durch. Siehe Wartung und Prüfung der Sicherheitseinrichtungen auf dem Gerät auf Seite 24.

• Wenn die Sicherheitsvorrichtungen defekt sind, wenden Sie sich an ihre Husqvarna-Serviceworkstatt.

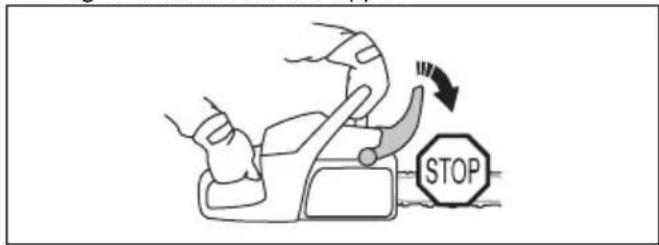

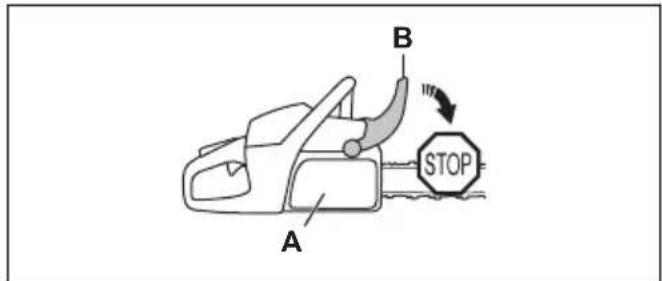

Kettenbremse mit Handschutz

Ihr Gerät ist mit einer Kettenbremse versehen, welche die Sägekette bei einem Rückschlag stoppt. Die Kettenbremse verringert die Unfallgefahr nur, wenn Sie selbst die erforderlichen Vorsichtsmaßnahmen einhalten.

Die Kettenbremse (A) wird entweder manuell mit der linken Hand oder automatisch durch die Trägheitsfunktion aktiviert. Drücken Sie den Handschutz (B) nach vorne, um die Kettenbremse manuell zu aktivieren.

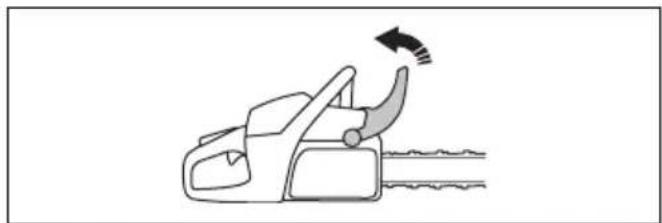

Bewegen Sie den Handschutz nach hinten, um die Kettenbremse zu losen.

Gashebelsperre

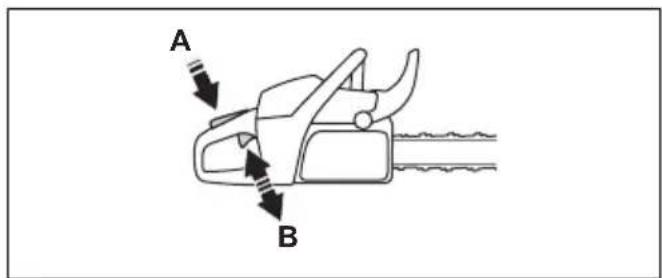

Die Gashebelsperre verhindert ein versehentliches Auslösen des Gashebels. Wenn Sie mit ihrer Hand um den Griff fassen und die Gashebelsperre (A) betätigten, wird der Gashebel (B) frei gegeben. Wenn Sie den Handgriff loslassen, werden Gashebel und Gashebelsperre wieder in ihre Ausgangsstellung zusammen. Dadurch wird der Gashebel im Leerlauf gespeit.

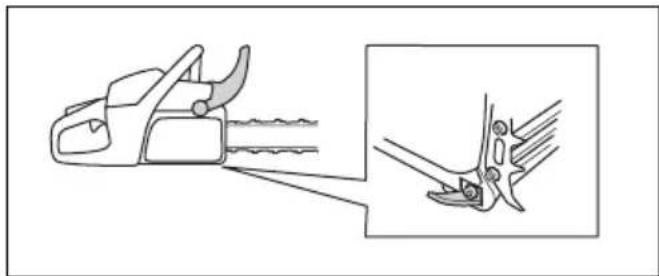

Kettenfänger

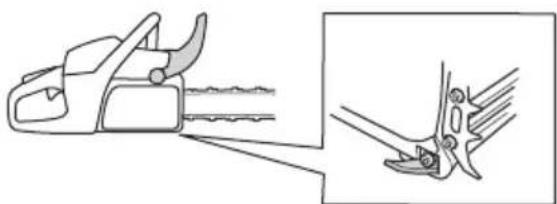

Der Kettenfänger fängt die Kette, wenn sie bricht oder abspringt. Eine korrekte Spannung der Sägekette und richtige Anwendung der Wartung der Sägekette und Führungsschiene verringern die Gefahr von Unfallen.

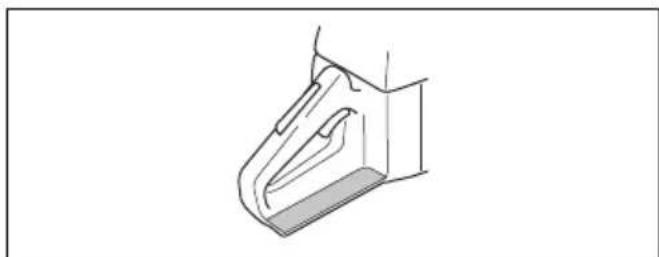

Rechtshandschutz

Der Rechtshandschutz ist ein Schutz für ihre Hand am hinteren Griff. Der Rechtshandschutz bietet Ohnen Schutz, wenn die Kette reiBt oder herausspringt. Der Rechtshandschutz schuZt Sie außer dem vor Asten oder Zweigen.

Antivibrationssystem

Das Antivibrationsystem verringert Vibrationen in den Griffen. Antivibrationselemente Funktionieren als Trennung zwischen Gerät und den Griff.

Unter Produktübersicht auf Seite 2 finden Sie Informationen darüber, wo das Antivibrationsystem sich an Ihr dem Gerät befindet.

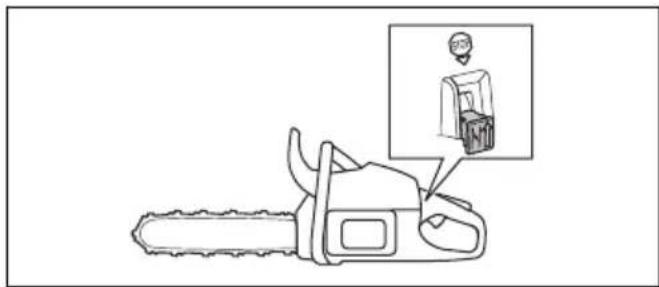

Start-/Stoppschalter

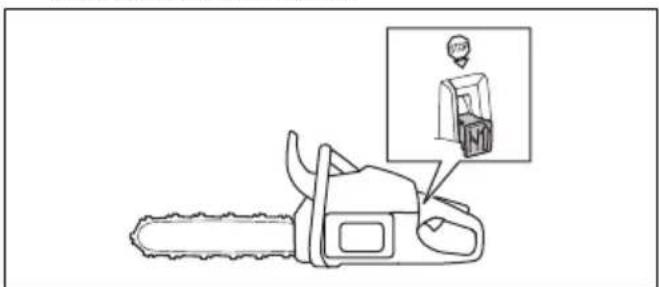

Drücken Sie den Start-/Stopp-Schalter, um den Motor abzustehen.

WARNING: Der Start-/Stoppschalter kehr
dann automatisch wieder in seine
Ausgangsstellung zurück. Um ein
versehentliches Starten zu verhindern,
entfern den Sie die Zündkappe von der

Zündkerze, wenn Sie das Gerät montieren oder warten.

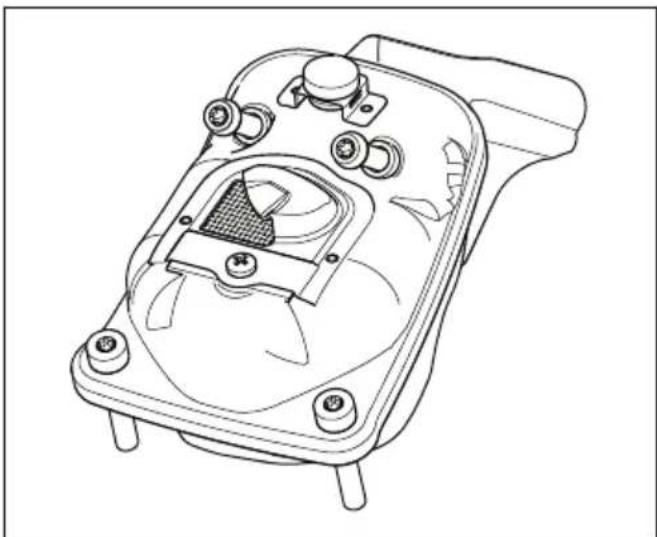

Schalldampfer

WARNING: Der Schalldampfer wird während/nach dem Betrieb und im Leerlauf sehr heiß. Es besteht die Gefahr einer Brandentwicklung, insbesondere wenn Sie das Gerät in der Höhe von entflammbaren Materialien und/oder Dämpfen betreiben.

WARNING: Betreiben Sie das Gerät niemals, wenn der Schalldämpfer feht oder defekt ist. Ein defekter Schalldämpfer kann den Gerauschpegel und die Brandgebung erhöhen. Halten Sie einen Feuerloscher griffbereit. Verwenden Sie kein Gerät, bei dem das Funkenfängernetz feht oder defekt ist, wenn seine Verwendung für den Arbeitsbereich vorgeschrieben ist.

Der Schalldampfer sentk den Gerauschpegel auf ein Mindestmaß und leitet die Abgase des Motors vom Anwender weg. In Gebieten mit warmem, trockenem Wetter besteht erhöhte Brandgebung. Beachten Sie die örtlich geltenden Vorschriften und Wartungsanweisungen.

Sicherer Umgang mit Kraftstoff

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Beim Tanken und Mischen von Kraftstoff (Benzin und Zweitaktol) ist für gute Belüftung zu sorgen.
  Kraftstoff und Kraftstoffdampfe sind sehr feuergeführlich und können beim Einatmen und auf der Haut schwere Schäden verursachen. Beim Umgang mit Kraftstoff ist dazu Vorsicht geboten und für eine gute Belüfung zu sorgen.
• Beim Umgang mit Kraftstoff und Kettenöl ist Vorsicht geboten. Es besteht Feuer-, Explosions- und Vergiftungsgefahr.
• Beim Tanken nicht rauchen und jegliche Wärmequellen vom Kraftstoff fernhalten.
• Den Motor abstellen und vor dem Tanken einige Minuten abkühlen halten.
• Öffnen Sie den Tankdeckel stets vorsichtig, sodass sich ein evtl. vorhandener Überdruck langsam abbauen kann.
• Den Tankdeckel nach dem Tanken wieder sorgfältig zudrehen.
• Niemals Kraftstoff nachfüllen, wenn der Motor lauft.

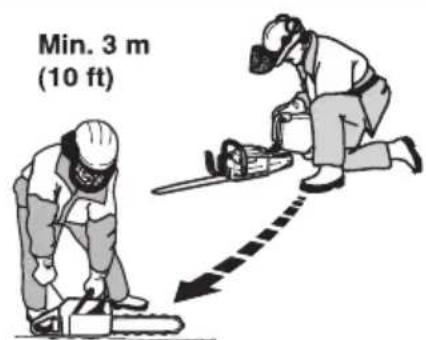

• Bewegen Sie das Gerät vor dem Start immer mindestens 3 Meter aus dem Auftankbereich und von der Kraftstoffauftankquelle weg.

Nach dem Tanken gibt es einzelige Situationen, in denen Gerät niemals gestartet werden damit:

• Sie haben Kraftstoff oder Kettenöl über das Gerät verschüttet. Wischen Sie den verschütteten Kraftstoff restlos ab und halten Sie die Kraftstoffdämpfe verdunsten.
• Sie haben Kraftstoff über sich selbst oder ihre Kleidung verschüttet. Wechseln Sie ihre Kleidung und waschen Sie alle Körperteile, die mit Kraftstoff in Kontakt gekommen sind. Verwenden Sie Wasser und Seite.
• Am Gerät tritt Kraftstoff aus. Überprüfen Sie den Kraftstofftank, den Tankdeckel und die Kraftstoffleitungen regelmäßig auf Undchtigkeiten.

Sicherheitshinweise für die Wartung

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät warten.

• Sie dürfen nur die Wartungs- und Servicearbeiten ausführten, die in dieser Bedienungsanleitung beschrieben sind. Lassen Sie professionelles Wartungspersonal alle anderen Wartungsarbeiten und Reparaturen durchführten.
  Die Kontroll-, Wartungs- und Serviceanweisungen in dieser Bedienungsanweisung sind regelmäßiger durchzuführen. Durch eine regelmäßige Wartung verlangert sich die Lebensdauer des Geräts und verringgert sich die Gefahr von Unfallen. Eine Anleitung finds Sie in Wartung auf Seite 22.
• Wenn die Sicherheitskontrollen in dieser Bedienungsanleitung nach Wartungsarbeiten nicht genehmigt werden, wenden Sie sich an ihren Kundendienst. Wir garantieren Ihnen, dass für Ihr Gerät professionelle Service- und Reparaturdienste verfügbar sind.

Sicherheitshinweise für die Schneidausrüstung

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Verwenden Sie nur die empfohlenen Kombinationen von Führungsschiene/Sägekette und Einfüllhilfen. Eine Anleitung findsie in Feilausrüstung und Feilwinkel auf Seite 38.
• Tragen Sie Schutzhandschuhe, wenn Sie an der Sägekette eine Wartung durchführten oder sie verwenden. Eine Sägekette, die sich nicht bewegt, kann auch zu Verletzungen führen.
• Sorgen Sie davon, dass die Schneidezähne gut geschärft sind. Befolgen Sie die Anweisungen und verwenden Sie die empfohlene Scharflehre. Eine Sägekette, die beschädigt oder nicht korrekt geschärft ist, erhöht die Unfallgefahr.

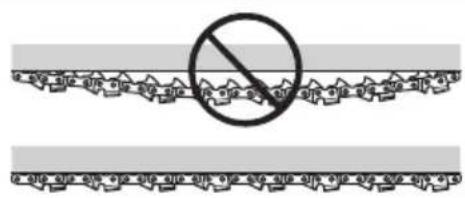

• Behalten Sie den korrekten Tiefenbegrenzerabstand bei. Befolgen Sie die Anweisungen und verwenden Sie die empfohlene Tiefenbegrenzereinstellung. Ein zu großer Tiefenbegrenzerabstand erhöht die Rückschlaggefahr.

• Stellen Sie sichere, dass die Sägekette die richtige Spannung besitzt. Wenn sich die Sägekette nicht fest in der Führungsschiene befindet, kann die Sägekette abspringen. Eine falsche Sägekettenspannung führt zu higherem Verschleib an der Führungsschiene, der Sägekette und dem Kettenantriebsrad. Siehe So stellen Sie die Spannung der Sägekette ein auf Seite 30.

• Führn Sie die Wartung der Schneidausrüstung regelmäß durch und sorgen Sie für eine korrekte Schmierung. Wenn die Sägekette nicht ordnungsgemäß geschmiert ist, erhöht sich die Gefahr von Verschleiß an der Führungsschiene, der Sägekette dem und Kettenantriebsrad.

Montage

Einleitung

WARNING: Lesen Sie vor der Montage des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut.

So montieren Sie Führungsschiene und Kette

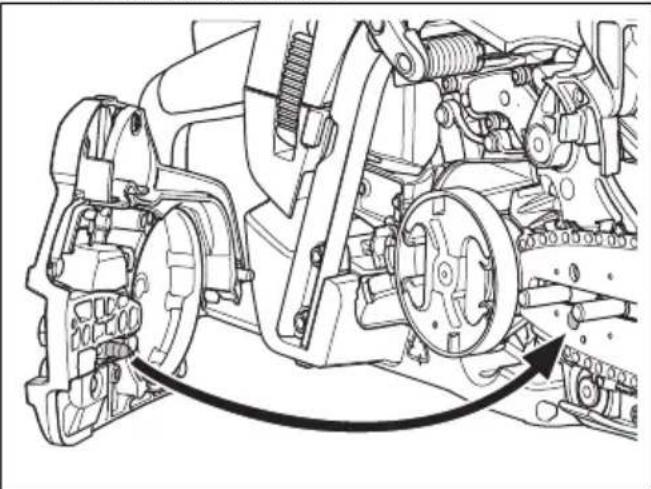

1. Bewegen Sie den Handschutz nach hinter, um die Kettenbremse zu losen.
2. Entfernen Sie die Schierenmuttern und den Kupplungsdeckel.

Hinweis: Wenn der Kupplungsdeckel nicht einfach zu entfernen ist, schrauben Sie die Schienenmutter fest, aktivieren Sie die Kettenbremse und losen Sie sie wieder. Ein Klicken ist hörbar, wenn sie richtig gelöst wird.

1. Montieren Sie die Führungsschiene auf die Schienenbolzen. Bringen Sie die Führungsschiene in ihre hinterste Stellung.

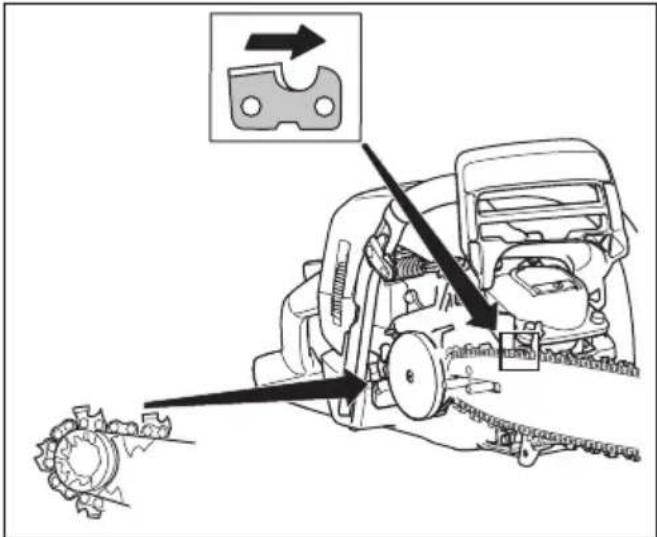

2. Montieren Sie die Sägekette ordnungsgemäß um das Kettenantriebsrad, und passen Sie sie in die Nut in der Führungsschiene ein.

WARNING: Tragen Sie bei der Montage der Sägekette immer Schutzhandschuhe.

1. Achten Sie darauf, dass die Schneiden der Sägezähne auf der Oberkante der Führungsschiene nach vorn gerichtet sind.

1. Richten Sie das Loch in der Führungsschiene an dem Stift der Ketteneinstellung aus, und befestigen Sie den Kupplungsdeckel.

1. Die Schienenmuttern von Hand festschrauben.
2. Spannen Sie die Sägekette. Eine Anleitung finden Sie in So stellen Sie die Spannung der Sägekette ein auf Seite 30.
3. Die Schienenmattern anziehen.

Hinweis: Einige Modelle haben nur eine Schienenmutter.

Betrieb

Einleitung

WARNING: Lesen Sie vor Gebrauch des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut.

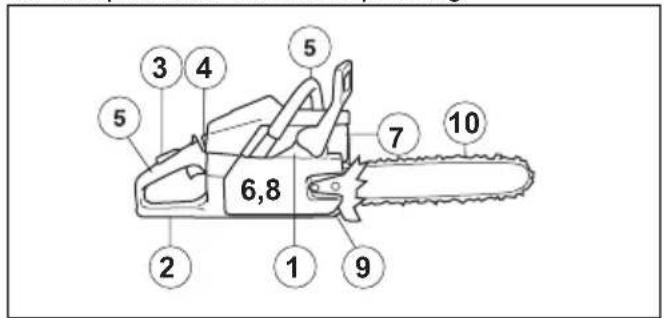

So führen Sie eine Funktionsprüfung vor Verwendung des Geräts durch

1. Stellen Sie sichere, dass die Kettenbremse ordnungsgemäß Funktioniert und unbeschädigt ist.
2. Vergewissern Sie sich, dass der Rechtshandschutz nicht beschädigt ist.
3. Stellen Sie sichere, dass die Gashebelsperre ordnungsgemäß Funktioniert und unbeschädigt ist.

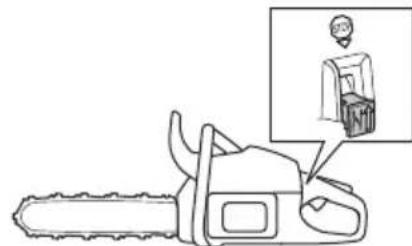

4. Stellen Sie sicher, dass der Start-/Stoppsalter richtig Funktioniert und nicht beschadigt ist.
5. Achten Sie darauf, dass sich auf den Griffen kein Öl befindet.
6. Stellen Sie sichere, dass das Antivibrationssystem ordnungsgemäß Funktioniert und unbeschädigt ist.
7. Stellen Sie sicher, dass der Schalldämpfer ordnungsgemäß Funktioniert und unbeschädigt ist.
8. Stellen Sie sicher, dass alle Teile des Geräts korrekt befestigt und nicht beschädigt sind und keine Teile fehlen.
9. Stellen Sie sicher, dass der Kettenfänger richtig angebracht ist.
10. Überprüfen Sie die Kettenspannung.

Kraftstoff

Dieses Produkt verfügt über einen Zweitaktmotor.

ACHTUNG: Die Verwendung eines falschen Kraftstoffs kann zu einer Beschädigung des Motors führen. Verwenden Sie eine Mischung aus Benzin und Zweitaktöl.

Vorgemischter Kraftstoff

• Verwenden Sie Husqvarna vorgemischten Alkylatkraftstoff. Dies sorgt für die Beste Leistung und eine Veränderung der Lebensdauer des Motors. Im Vergleich zu herkömmlichem Kraftstoff enthalt

dieser Kraftstoff weniger gesundheitsschädliche Substanzen, wodurch der Aussto schädlicher Abgase verringgert wird. Die Menge von Rückständen nach der Verbrennung ist bei thisem Kraftstoff niedriger. Dadurch bleiben die Bauteile des Motors sauberer.

So mischen Sie Kraftstoff vor

Benzin

• Verwenden Sie hochwertiges bleifreies Benzin mit maximal 10% Ethanol (E10).

ACHTUNG: Verwenden Sie kein Benzin mit einer geringeren Oktanzahl als 90 RON (87 AKI). Bei Einsatz von Kraftstoff mit niedrigerer Oktanzahl kann es zu einem Klopfen im Motor kommt, das Motorschäden verursicht.

Zweitaktol

• Verwenden Sie für Beste Ergebnisse und die beste Leistung Husqvarna Zweitaktöl.
• Wenn Husqvarna Zweitaktöl nicht verfügbar ist, verwenden Sie ein qualitativ hochwertiges Zweitaktöl für luftgekühte Motoren. Wenden Sie sich an ihren Kundendienst zur Auswahl der richtigen Ölsorte.

ACHTUNG: Verwenden Sie kein Zweitaktöl für wassergekühte Außenbordmotoren (auch Outboard oil genannt). Verwenden Sie kein Öl für Viertaktmotoren.

So mischen Sie Benzin und Zweitaktöl

Benzin, Liter Zweitaktöl, Li-ter
	2 % (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

ACHTUNG: Beim Mischen kleiner Kraftstoffmengen wirken sich auch keine Abweichungen bei der Ölmenge stark auf das Mischungsverhältnis aus. Um das korrekte Mischungsverhältnis sicherzustellen, muss die beizumischende Ölmenge GENU abgemessen werden.

1. Fullen die Hälfte des Benzins in einen sauberen Kraftstoffbehälter.
2. Fugen Sie die gesamte Menge Öl hinzu.
3. Schütteln Sie die Kraftstoffmischung.
4. Geben Sie dann den Rest des Benzins in den Behälter dazu.
5. Schütteln Sie die Kraftstoffmischung sorgfältig.

ACHTUNG: Mischen Sie Kraftstoff hochstens für einen Monat im Voraus.

So fullen Sie den Kraftstoffank

WARNING: Befolgen Sie zu ihrer eigenen Sicherheit das folgende Verfahren.

1. Stellen Sie den Motor ab, und{lassen Sie den Motor abkühlen.
2. Säubern Sie den Bereich rund um den Tankdeckel.

1. Schütteln Sie den Behälter, und stellen Sie sicher, dass der Kraftstoff vollständig vermisch ist.
2. Entfernen Sie den Tankdeckel langsam, damit der Druck entweichen kann.
3. Füllen Sie den Kraftstofftank auf.

ACHTUNG: Stellen Sie sichere, dass der Kraftstofftank nicht zu viel Kraftstoff enthalt. Der Kraftstoff dehnt sich beim Erwärmen aus.

1. Ziehen Sie den Kraftstofftankdeckel vorsichtig fest.

2. Reinigen Sie das Gerät und den umgebenden Bereich von verschütteten Kraftstoff.

3. Bewegen Sie das Gerät vor dem Start mindestens 3m (10 ft) aus dem Auftankbereich und von der Kraftstoff-Auftankquelle weg.

Hinweis: Um Herauszufunden, wo sich der Kraftstofftank an Ihr Hem Gerät befindet, siehe Produktübersicht auf Seite 2

So fahren Sie den Motor ein

• Geben Sie während der ersten 10 Betriebsstunden nicht über einen längeren Zeitraum Vollgas ohne Last.

So verwenden Sie das richtige Kettenöl

WARNING: Verwenden Sie kein Altöl, das zu Verletzungen und Umweltschäden führen kann. Altöl beschädigt auch die Ölpumpe, Führungsschiene und Sägekette.

WARNING: Die Sägekette kann reifen, wenn die Schmierung der Schneidausrüstung nicht ausreichend ist. Gefahr von schweren oder tödlichen Verletzungen des Bedieners.

WARNING: Dieses Gerät verfügt über eine Funktion, die bewirkt, dass der Kraftstoff vor dem Kettenöl ablauft. Verwenden Sie das richtige Kettenöl, damit diese Funktion ordnungsgemäß ausgeführrt werden kann. Wenden Sie sich zur Auswahl des Kettenöls an ihren Servicehandler.

• Verwenden Sie Husqvarna-Kettenöl, um die maximale Lebensdauer der Sägekette zu gewährleisten und negative Auswirkungen auf die Umwelt zu vermeiden. Wenn Husqvarna-Kettenöl nicht verfügbar ist, empfehlen wir, ein Standardkettenöl zu verwenden.
• Verwenden Sie ein Kettenöl mitgreater Haftung an der Sägekette.
• Verwenden Sie ein Kettenöl mit dem richtigen Viskositätsbereich, der zu der Lufttemperatur passt.

ACHTUNG: Wenn das Öl zu dunnflüssig ist, wird es vor dem Kraftstoff verbraucht. Bei Temperatur unter 0^ werden manche Kettenöle zu dickflüssig, was zu Schäden an der Olpumpe führen kann.

• Verwenden Sie die empfohlene Schneidausrüstung.
  Siehe Zubehor auf Seite 37.
• Entfernen Sie den Deckel des Kettenöltanks.
• Fullen Sie den Kettenöltank mit Kettenöl.
• Befestigen Sie den Deckel sorgfältig.

Hinweis: Um Herauszufinden, wo sich der Kettenöltank an Ihr Gemär befristet, siehe Produktübersicht auf Seite 2.

Informationen zu Rückschlagen

WARNING: Ein Rückschlag kann schwere Verletzungen des Bedieners oder anderer Personen verursachen. Um das Risiko zu {. mindern, mussen Sie die Ursachen fur Ruckschlage kennen und wissen, wie Sie sie vermeiden konnen.

Ein Rückschlag kann eintreffen, wenn der Rückschlagbereich der Schiene einen Gegenstand berührt. Ein Rückschlag kann plötzlich und mit großer Kraft auftreten, die das Gerät gegen den Bediener schleudert.

Ein Rückschlag ist immer in Richtung der Führungsschiene gerichtet. Normalerweise wird das Gerät gegen den Bediener geschleudert, manchmal aber auch in eine andere Richtung. Sie beeinflussen die Richtung der Bewegung durch Ihr Verhalten beim Aufreten des Rückschlags.

Ein kleinerer Radius der Schienenspitze verringert die Kraft des Rückschlags.

Verwenden Sie eine Sägekette mit einem niedrigen Rückschlag, um die Auswirkungen des Rückschlags zu mindern. Sorgen Sie dazu, dass der Rückschlagbereich keine Gegenstände berührt.

WARNING: Keine Sägekette kann einen Rückschlag vollständig verhindern. Beachten Sie stets die Anweisungen.

Häufig gestellte Fragen über Rückschläge

• Wird die Hand die Kettenbremse beim Rückschlag stets aktivieren?

Nein. Sie müssen etwas Kraft aufwenden, um den Handschutz nach vorn zu drücken. Wenn Sie nicht mit der erforderlichen Kraft drücken, kann die Kettenbremse nicht aktiviert werden. Außer dem müssen Sie die Griffe des Geräts während der Arbeit fest mit beiden Handen halten. Wenn es zu einem Rückschlag kommt, kann die Kettenbremse nicht die Sägekette anhalten, bevor sie Sie trifft. Es gibt auch eine Positionen, in denen ihre Hand nicht an den Handschutz reicht, um die Kettenbremse zu aktivieren.

• Aktiviert die Trägheitsfunktion stets die Kettenbremse bei einem Rückschlag?

Nein. Zunachst muss die Kettenbremse ordnungsgemäß Funktionieren. Unter Wartung und Prüfung der Sicherheitseinrichtungen auf dem Gerät auf Seite 24 führen Sie Anweisungen zur Überprüfung der Kettenbremse. Wir empfehlen Ihnen, sie vor jedem Gebrauch des Geräts zu überprüfen. Zum anderen muss die Kraft des Rückschlags hoch genug sein, um die Kettenbremse zu aktivieren. Wenn die Kettenbremse zu erfindlich ist, kann sie bei rauhem Motorlauf aktiviert werden.

• Wird mich die Kettenbremse bei einem Rückschlag stets vor Verletzungen schätzen?

Nein, die Kettenbremse muss richtig Funktionieren, um Schutz zu bieten. Die Kettenbremse muss bei einem Rückschlag auch aktiviert werden, damit sie die Kette anhalt. Wenn Sie sich in der Höhe der Führungsschiene aufhalten, hat die Kettenbremse u. U. nicht genugend Zeit, die Kette anzuhalten, bevor Sie sie trifft.

WARNING: Nur Sie selbst und die richtige Arbeitstechnik können einen Rückschlag verhindern.

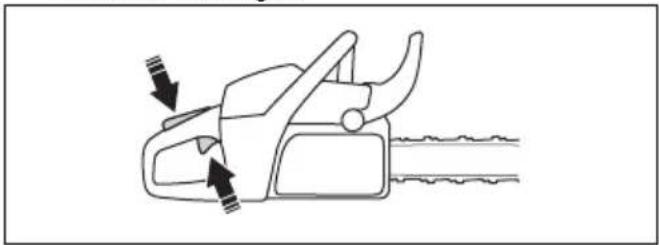

So starten Sie das Gerät

So bereiten Sie einen kalten Motor auf den Start vor

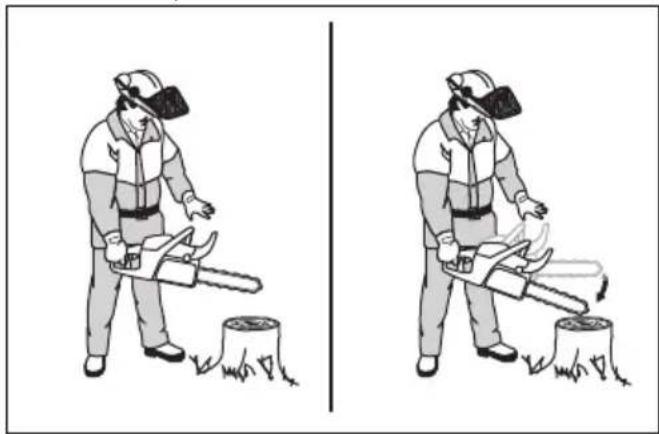

WARNING: Beim Starten der Motorsäge muss die Kettenbremse eingeschaltet sein, um das Risiko einer Verletzung zu mindern.

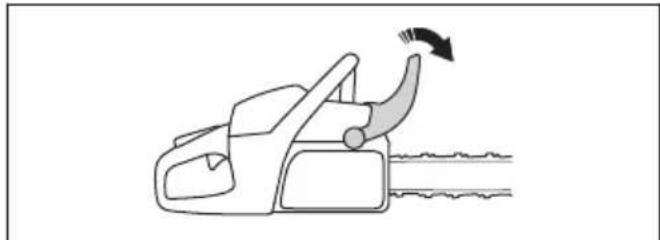

1. Schieben Sie den Handschutz vor, um die Kettenbremse zu aktivieren.

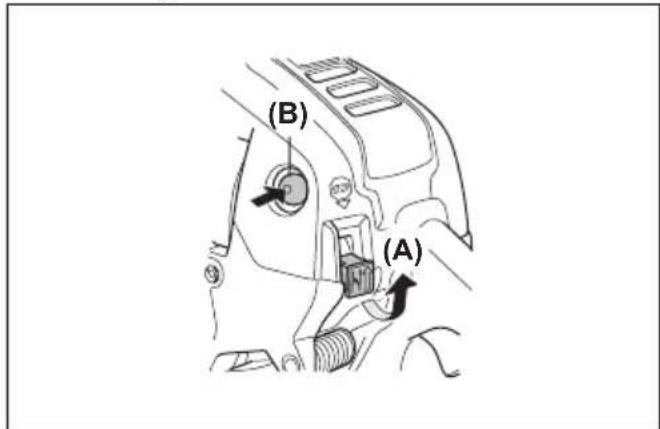

1. Ziehen Sie den Start-/Stoppschalter (A) Heraus und nach oben, umihn in die Choke-Position zu bringen.
2. Betätigen Sie die Kraftstoffpumper (B) ungebärn 6 Mal oder solange, bis sich die Pumpe mit Kraftstoff fällt. Es ist nicht erforderlich, die Kraftstoffpumper vollständig zu fühlen.

1. Unter So starten Sie das Gerät auf Seite 14 finden Sie weitere Anweisungen.

So bereiten Sie einen warmen Motor auf den Start vor

WARNING: Beim Starten der Motorsäge muss die Kettenbremse eingeschaltet sein, um das Risiko einer Verletzung zu mindern.

1. Schieben Sie den Handschutz vor, um die Kettenbremse zu aktivieren.

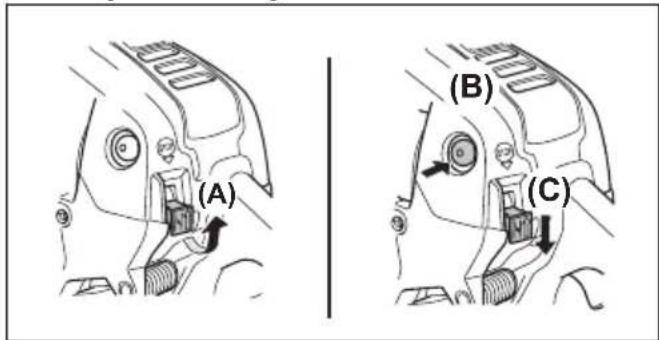

1. Ziehen Sie den Start-/Stoppschalter (A) Heraus und nach oben, umihn in die Choke-Position zu bringen.

2. Betätigen Sie die Kraftstoffpumpe (B) ungebär 6 Mal oder solange, bis sich die Pumpe mit Kraftstoff fällt. Es ist nicht erforderlich, die Kraftstoffpumpe vollständig zu fühlen.

3. Drucken Sie den Start-/Stoppschalter (C), um die Startgas-Einstellung einzustellen.

1. Unter So starten Sie das Gerät auf Seite 14 finden Sie weitere Anweisungen.

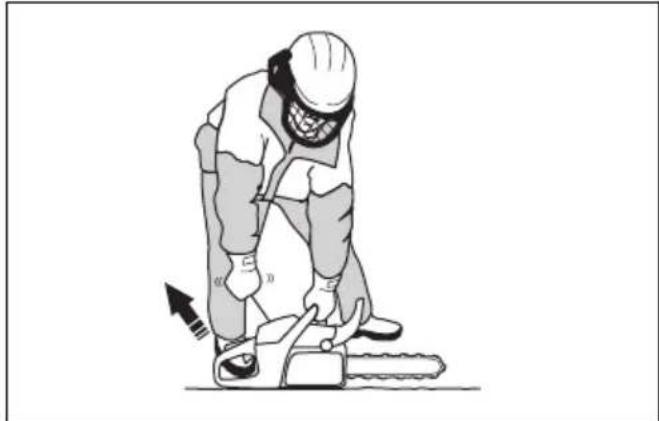

So starten Sie das Gerät

WARNING: Ihr Fübe mussen sich in einer stabilen Position befinden, wenn Sie das Produkt starten.

WARNING: Wenn sich die Sägekette im Leerlauf dreht, sprechen Sie mit ihrem Kundendienst, und benutzen Sie das Gerät nicht.

1. Stellen Sie das Produkt auf dem Boden ab.
2. Legen Sie die linke Hand auf den vorderen Griff.
3. Stellen Sie ihren rechten Fuß in den Fußgriff am hinteren Griff.
4. Ziehen Sie den Startseilgriff langsam mit der rechten Hand, bis Sie einen Widerstand spuren.

WARNING: Wickeln Sie das Starteril nicht um ihre Hand.

1. Ziehen Sie dann Schnell und kraftvoll am Startseil.

ACHTUNG: Ziehen Sie das Startseil nicht vollständig aus, und setzen den Startseilgriff nicht los. Dies kann das Gerät beschädigen.

a) Wenn Sie das Gerät mit kaltem Motor starten,ziehen Sie den Starterilgriff, bis der Motorstartet.

Hinweis: Sie können erkennen, dass der Motor zündet, wenn das typische Zündgeräusch des Motors zu vernehmen ist.

b) Deaktivieren Sie den Choke.

1. Ziehen Sie am Startseilgriff, bis der Motor anspringt.
2. Losen Sie Schnell die Gashebelsperre, um das Gerät in Leerlauf zu bringen.

1. Bewegen Sie den Handschutz nach hinten, um die Kettenbremse zu halten.

1. Beginnen Sie mit dem Betrieb.

So stoppen Sie das Produkt

1. Drücken Sie den Start-/Stopp-Schalter nach unten, um den Motor abzustellen.

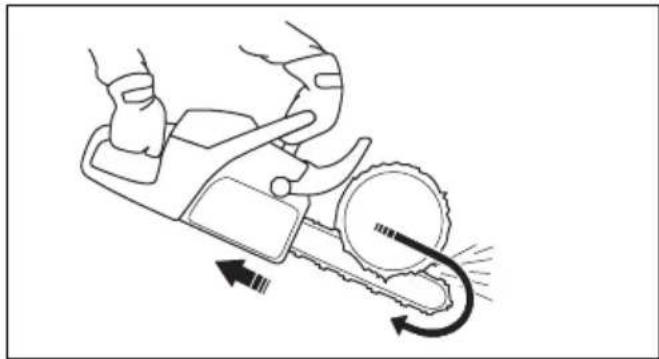

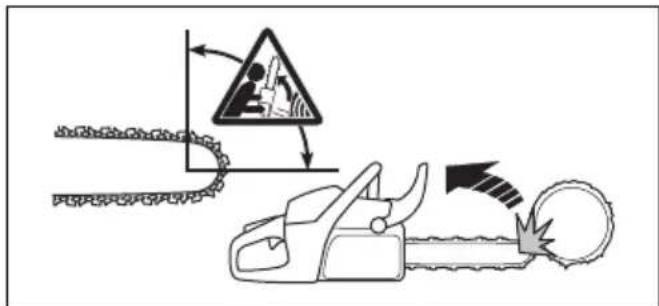

Ziehende und schiebende Kette

Sie konnen mit dem Produkt in 2 verschiedene Positionen durch das Holz sagen.

• Beim Sagen mit „ziehender“ Kette sagen Sie mit der Unterseite der Führungsschiene. Die Sägekette zieht durch den Baum, während Sie sagen. In dieser

Position haben Sie eine bessere Kontrolle über das Gerät und die Position des Rückschlagbereichs.

• Beim Sagen mit „schiebender“ Kette sagen Sie mit der Oberseite der Führungsschiene. Die Sägekette schiebt das Gerät in der Richtung des Bedieners.

WARNING: Wenn die Sägekette im Stamm eingeklemmt wird, kann die Motorsäge gegen Sie gedrückt werden. Halten Sie das Geräf fest und stellen Sie safer, dass der Rückschlagbereich der Führungsschiene nicht den Baum berührt und zu einem Rückschlag führt.

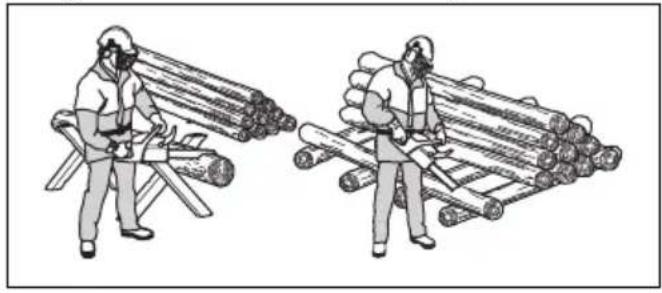

So verwenden Sie die Schneidtechnik

WARNING: Setzen Sie die volle Leistung beim Sagen ein und reduzieren Sie die Geschwindigkeit nach jedem Schnitt in den Leerlauf.

ACHTUNG: Am Motor konnen Schaden auftreten, wenn der Motor zu lange mit voller Leistung ohne Last lauft.

1. Legen Sie den Stamm auf einen Sägebock o. Å.

WARNING: Sagen Sie Stämme nicht in einem Stapel. Dies erhöht die Gefahr von Rückschlagen und kann zu schweren Verletzungen oder zum Tod führen.

1. Die gesägten Abschnittte aus dem Arbeitsbereich entfernen.

WARNING: Gesagte Stücke im Sägebereich erhöhen die Rückschlaggefahr und es besteht die Gefahr, dass sie das Gleichgewicht verlieren.

So verwenden Sie die Rindenstütze

1. Drucken Sie die Rindenstütze in den Baumstamm.
2. Geben Sie Vollgas und verwenden Sie die Rindenstütze als Hebel. Drücken Sie die Rindenstütze weiterhin gegen den Stamm. Mit thisem Verfahren ist es einfacher, die Kraft zum Durchsagen des Baumes aufzubringen.

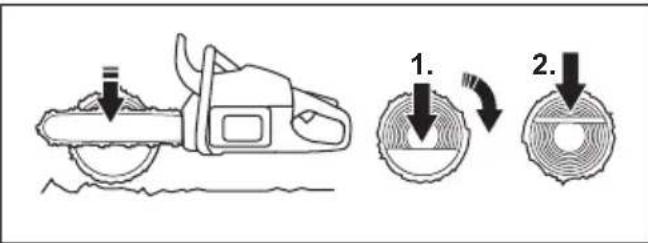

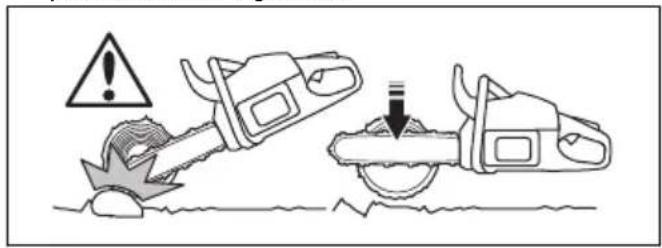

So sagen Sie einen Stamm auf dem ErdBoden

1. Durchtrennen Sie den Stamm mit ziehender Kette. Sagen Sie unter Vollgas, aber seien Sie auf platzliche Unfälle gefasst.

WARNING: Stellen Sie sicher, dass die Sägekette nicht den Boden berührt, nachdem Sie den Stamm durchgesagt haben.

1. Stoppen Sie, nachdem Sie rund zwei Drittel durch den Stamm gesagt haben. Drehen Sie den Stamm, um von der gegenüberliegenden Seite hineinzusagen.

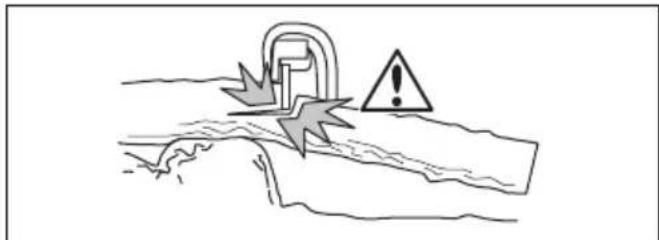

So sagen Sie einen Stamm, der an einem Ende gestützt wird.

WARNING: Stellen Sie sicher, dass der Stamm während des Sagens nicht bricht. Befolgen Sie die folgenden Anweisungen.

1. Sagen Sie mit schiebender Kette ca. 13 durch den Stamm.
2. Durchtrennen Sie den Stamm mit ziehender Kette, bis die beiden Kerben sich berühren.

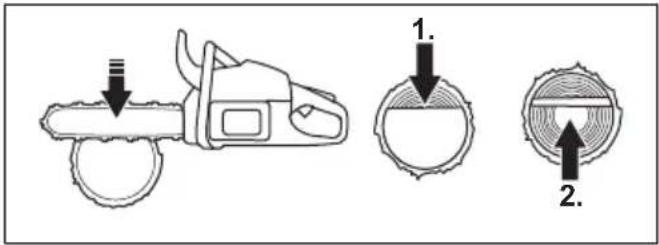

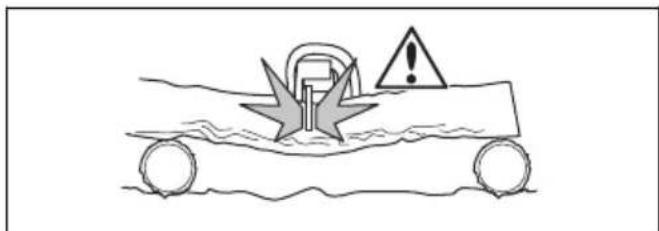

So sagen Sie einen Stamm, der an zwei Enden gestützt wird.

WARNING: Stellen Sie sicher, dass die Sägekette beim Sagen nicht im Stamm hängen bleibt. Befolgen Sie die folgenden Anweisungen.

1. Sagen Sie mit ziehender Kette ca. 13 durch den Stamm.

2. Durchtrennen Sie den restlichen Teil des Stamms mit schiebender Kette.

WARNING: Schalten Sie den Motor ab, wenn die Sägekette im Stamm hängen bleibt. Verwenden Sie einen Hebel, um den Schnitt zu öffnen und entfernen Sie das Gerät. Versuchen Sie nicht, das Gerät mit der Hand herauszuziehen. Wenn das Gerät plottlich ausbricht, kann es zu Verletzungen kommt.

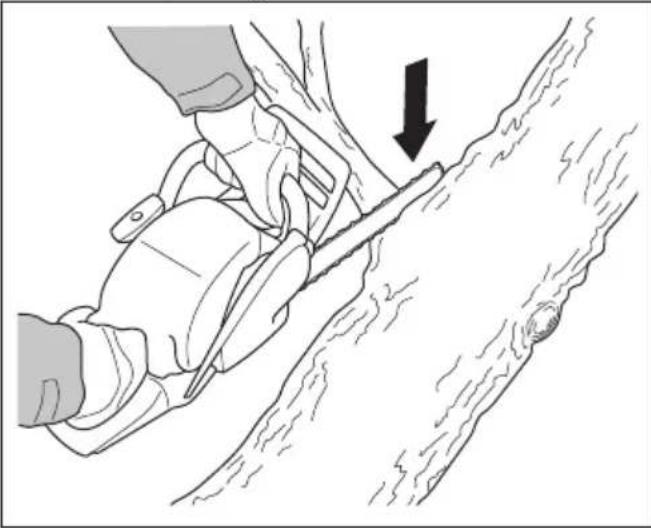

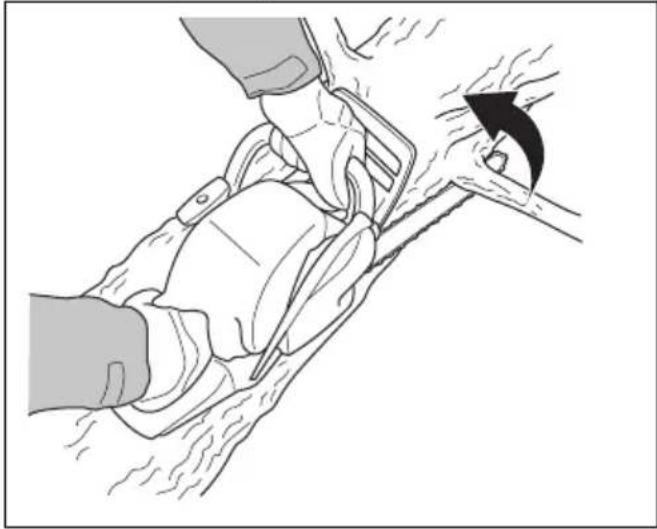

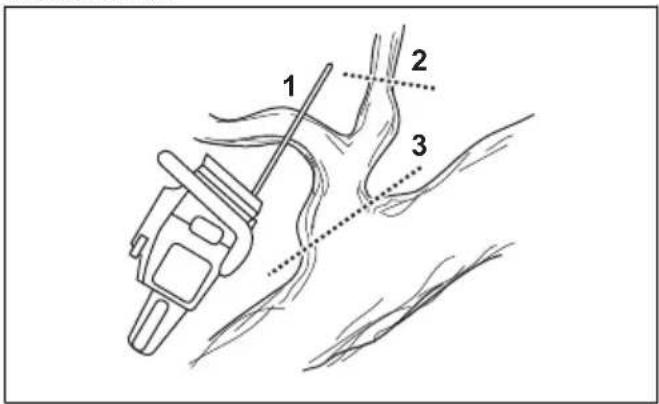

So verwenden Sie die Entastungstechnik

Hinweis: Wenden Sie die Sägetechnik bei dicken Åsten an. Siehe So verwenden Sie die Schneidtechnik auf Seite 15.

WARNING: Bei Anwendung der Entastungstechnik besteht ein hohes Unfallrisiko. Siehe Informationen zu Rückschlagen auf Seite 13 für Anweisungen zur Vermeidung eines Rückschlags.

WARNING: Sagen Sie einen Ast nach dem anderen ab. Seien Sie besonderss vorsichtig, wenn Sie keine Äste sagen, und sagen Sie keine Busesche oder weitere keine Äste gleichzeitig ab. Kleine Äste konnen sich in der Sägekette verfangen und damit ist ein{sicherer Betrieb des Geräts nicht mehr gewährleistet.

Hinweis: Sagen Sie die Äste Stück für Stück, wenn es erforderlich ist.

1. Entfernen Sie die Äste auf der rechten Seite des Stamms.

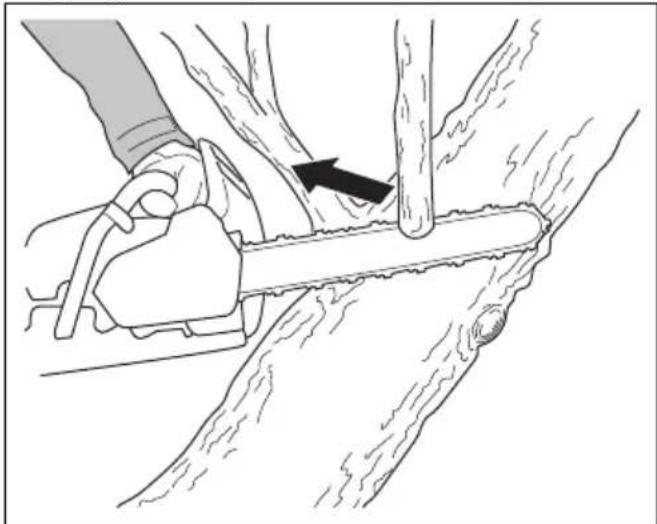

a) Halten Sie die Führungsschiene auf der rechten Seite des Stamms, und drücken Sie den Gerätekörper gegen den Stamm.
b) Wahlen Sie die gewünschte Sägetechnik, je nach Spannung im Ast.

WARNING: Wenn Sie sich beim Sagen des Astes nicht sicher sind, sprechen Sie mit einem erfahrenen Motorsagenbediener, bevor Sie fortfahren.

1. Entfernen Sie die Äste auf der Oberseite des Stammes.

a) Lassen Sie das Gerät auf dem Stamm und die Führungsschiene am Stamm entlang wandern.
b) Sagen Sie mit „schiebender“ Kette.

1. Entfernen Sie die Äste auf der linken Seite des Stamms.

a) Wahlen Sie die gewünschte Sägetechnik, je nach Spannung im Ast.

WARNING: Wenn Sie sich beim Sagen des Astes nicht sicher sind, sprechen Sie mit einem erfahrenen Motorsagenbediener, bevor Sie fortfahren.

Siehe Sagen in Baumstämmen und Asten, die unter Spannung stehen auf Seite 21 für Anweisungen zum Sagen von Asten, die unter Spannung stehen.

So verwenden Sie die Baumfälltechnik

WARNING: Das Fällen eines Baums setzen ein gewisses Maß an Erfahrung voraus. Nehmen Sie nach Möglichkeit an einem Kurs zum Bedieren von Motorsägen Teil. Sprechen Sie mit einem erfahrenen Bediener, um notiges Wissen zu erwerben.

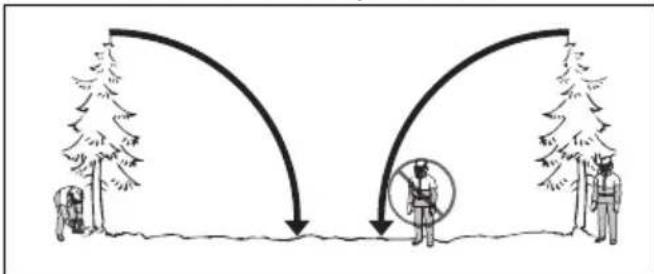

So halten Sie einen ausreichenden Sicherheitsabstand ein

1. Stellen Sie safer, dass Personen in Ihr Umfeld einen ausreichenden Sicherheitsabstand von mindestens 2 1/2 Baumlängen einhalten.

1. Stellen Sie sicher, dass keine Person sich vor oder während dem Fällen im Gefahrenbereich aufhält.

So berechnen Sie die Fällrichtung

1. Überprüfen Sie, in welche Richtung der Baum fallen soll. Das Ziel ist, den Baum in eine Position zu fällen, in der Sie den Stamm leicht entasten und zerkleinern konnen. Wichtig ist auch, dass sie stabil auf den Fußen stehen und sichsherbewegen konnen.

WARNING: Wenn es gefährlich oder nicht möglich ist, den Baum in seine tatsächliche Richtung zu fällen, dann fällen Sieihn in eine andere Richtung.

1. Überprüfen Sie die natürliche Fallrichtung des Baumes. Zum Beispiel die Neigung und Biegung des Baumes, die Windrichtung, die Position der Äste und das Gewicht von Schnee.
2. Prufen Sie, ob es Hindernisse vorhanden sind, z. B. andere Bäume, Stromleitungen, Straßen und/oder Gebäude.
3. Untersuchen Sie den Stamm auf Schaden und Fäulnis.

WARNING: Fäulnis im Stamm kann ein Risiko bedeuten, dass der Baum fällt, bevor Sie mit dem Sagen fertig sind.

1. Stellen Sie sicher, dass der Baum keine beschädigten oder abgestorbenen Äste hat, die abbrechen und Sie beim Fällen treffen können.

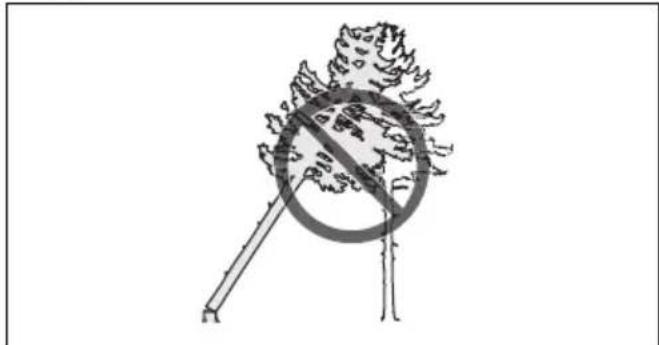

2. Lassen Sie den Baum nicht auf einen anderen stehenden Baum fallen. Es ist gefährlich, einen Baum zu entfernen, der sich beim Fällen verfangen hat. Es besteht sehr große Unfallgefahr. Siehe So befremen Sie einen eingeklemmten Baum auf Seite 21

WARNING: Bei gefährlichen

Fällarbeiten gehen Sie den

Gehorschutz sofort nach dem Sagen ab.

Esistwichtig,dassSieGerauscheund Warnsignalehoren.

Sie das korrekte Brechmaß bestimmten und die Fallrichtung steuern.

WARNING: Fällen Sie keine Bäume mit einem Durchmesser, der mehr als doppeltsosogawie die LängederFührungsschiene ist. Hierzu müssen Sie über eine Spezialausbildung verfügen.

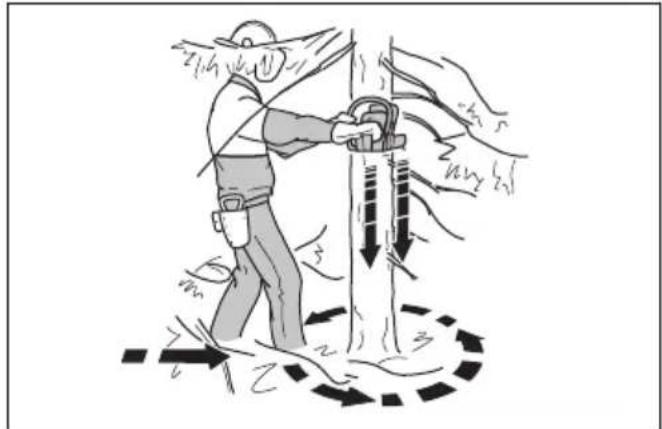

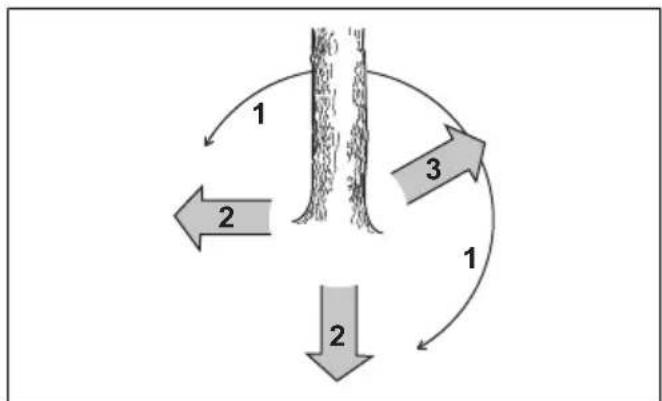

So entfernen Sie Äste im unteren Stammbereich und bereiten ihren Rückzugsweg vor

Sagen Sie alle Äste auf Schulterhöhe oder unterhalb davon.

1. Sagen Sie mit ziehender Kette von oben nach unten. Stellen Sie sicher, dass sich der Baum zwischen Ohnen und dem Gerät befindet.

1. Entfernen Sie Unterholz aus dem Arbeitsbereich um den Baum. Entfernen Sie alle gesagten Teile aus dem Arbeitsbereich.
2. Führer Sie eine Überprüfung des Bereichs auf Hindernisse wie Steine, Åste und Löcher durch. Sie müssen einen freien Rückzugsweg haben, wenn der Baum zu fallen beginnt. Der Rückzugsweg muss ungebahr 135 Grad schrag hinter der geplanten Fällrichtung des Baumes liegen.
3. Der Gefahrenbereich
4. Der Rückzugsweg
5. Die Fällrichtung

So fallen Sie einen Baum

Husqvarna empfehlt Ihnen, die Kerbschnittte zu machen und zum Fällen des Baumes die „Safe Corner“-Methode anzuwenden. Mit der „Safe Corner“-Methode konnen

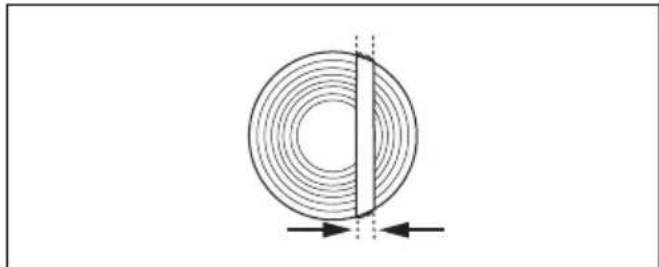

Das Brechmaß

Der wichtige Schritt beim Baumfällen ist das Ermitteln des korrekten Brechmaßes. Mit dem richtigen Brechmaß konnen Sie die Fällrichtung kontrollierten und damit ein sicheres Fällen gewährleisten.

Die Stärke des Brechmaßes muss mindestens 10 % des Baumdurchmessers betragen.

WARNING: Wenn das Brechmaß falsch oder zu Klein ist, können Sie die Fällrichtung nicht mehr kontrollieren.

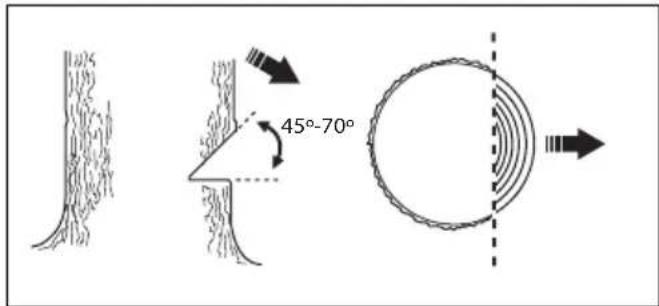

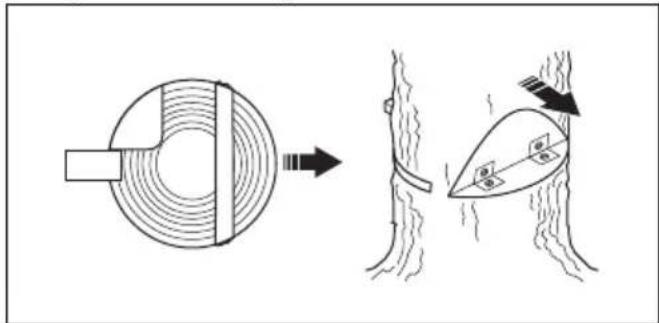

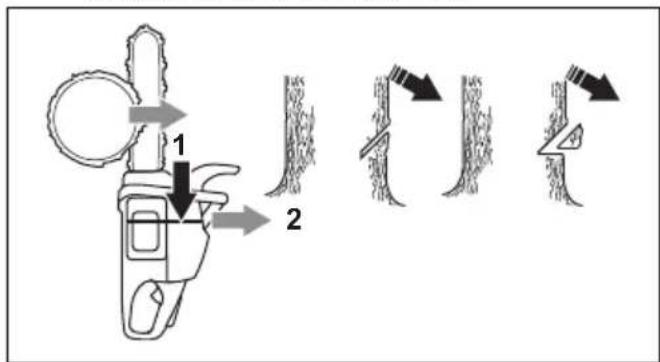

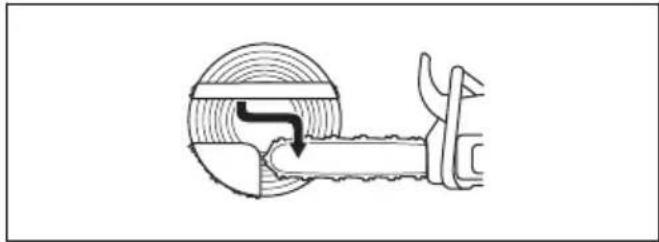

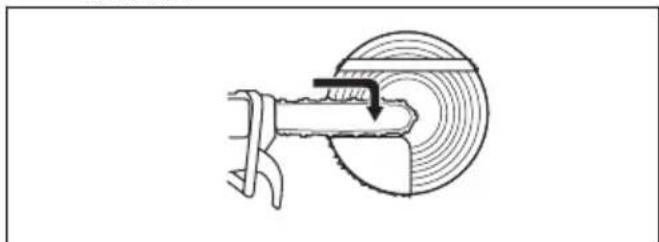

So machen Sie Kerbschnitte

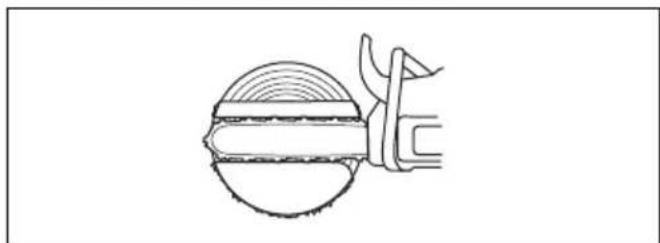

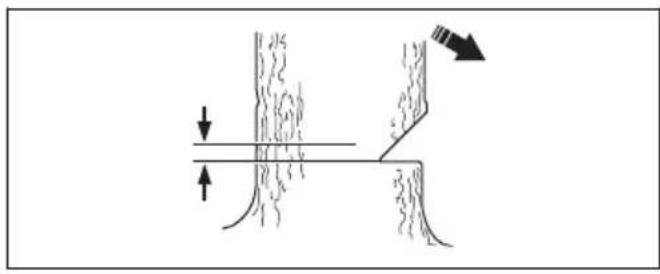

1. Machen Sie Kerbschnittte, die 14 des Baumdurchmessers betragen. Legen Sie einen 45 °-70 °-Winkel zwischen dem oberen und dem unteren Kerbschnitt an.

a) Manchen Sie den oberen Kerbschnitt. Richten Sie die Fällrichtungsmarkierung (1) des Geräts an der Fällrichtung des Baumes (2) aus. Bleiben Sie hinter dem Gerät und sorgen Sie damit, dass sich der Baum stets links von Ihnen befindet. Sagen Sie mit ziehender Kette.

b) Manchen Sie den unteren Kerbschnitt. Stellen Sie sicher, dass sich das Ende des unteren Kerbschnitts an der gleichen Stelle wie das Ende des oberen Kerbschnitts befindet.

1. Stellen Sie sicher, dass der untere Kerbschnitt horizontal ausgerichtet ist und im Winkel von 90 Grad zur Fällrichtung ist.

Anwendung der „Safe Corner“-Methode

Der Fällschnitt muss etwas oberhalb des Kerbschnits gemacht werden.

WARNING: Seien Sie vorsichtig, wenn Sie mit der Führungsschienenspitze sagen. Beginnen Sie mit dem unteren Bereich der Führungsschienenspitze zu sagen, während Sie einen Einstichschnitt in den Stamm machen.

1. Wenn die effektive Schnittlänge länger als der Baumdurchmesser ist, folgen Sie diesen Schritten (a-d).

a) Machen Sie einen geraden Einstichschnitt, um die Brechmaßbreite zu erhalten.

b) Mit ziehender Kette sagen bis noch 1/3 des Stammes übrig ist.
c) Ziehen Sie die Führungsschiene 5 bis 10cm nach hinter.
d) Durchtrennen Sie den restlichen Stamm, um eine sichere Ecke mit einer Breite von 5-10 cm zu erhalten.

1. Wenn die effektive Schnittlänge kürzer als der Baumdurchmesser ist, gehen Sie wie folgt vor (a-d).

a) Machen Sie einen geraden Einstichschnitt in den Stamm. Der Einstichschnitt muss großer als 3/5 des Baumdurchmessers sein.
b) Mit ziehender Kette durch den restlichen Stamm sagen.

c) Sagen Sie von der anderen Seite des Baumes gerade in den Stamm, um das Brechmaß zu erhalten.
d) Sagen Sie mit schiebender Kette bis 12 des Stamms übrig ist, um die sichere Ecke zu erhalten.

1. Legen Sie einen Keil gerade von hinten in die Kerbe.

1. Sagen Sie die Ecke des Baumes ab, damit er fällt.

Hinweis: Wenn der Baum nicht fällt, schlagen Sie auf den Keil, bis er fällt.

1. Wenn der Baum zu fallen beginnt, dann nutzen Sie den Rückzugsweg, um sich vom Baum zu entfernen. Entfernen Sie sich mindestens 5 Meter vom Baum.

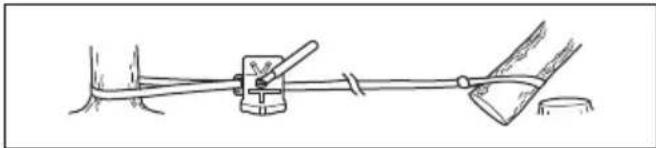

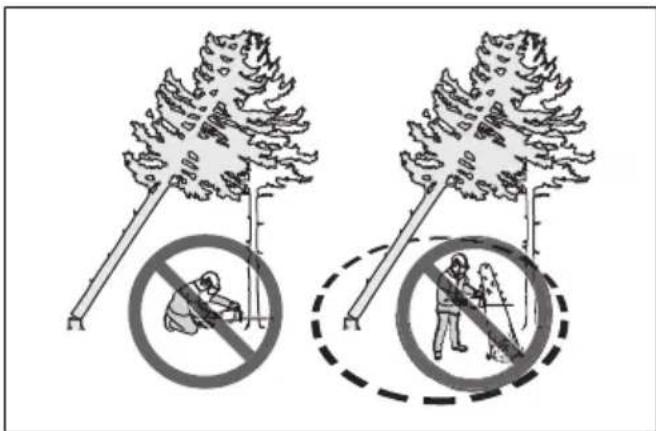

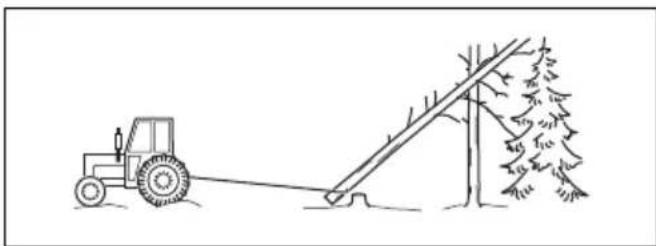

So befrien Sie einen eingeklemmten Baum

WARNING: Es ist sehr gefährlich, einen Baum zu entfernen, der sich beim Fällen verfangen hat. Es besteht sehr große Unfallgefahr. Bleiben Sie außerhalb der Gefahrenzone und versuchen Sie nicht, einen eingeklemmten Baum zu fällen.

Die{sicherste Methodeist,eine der folgenden Windenzu verwenden:

• Am Traktor

• Tragbar

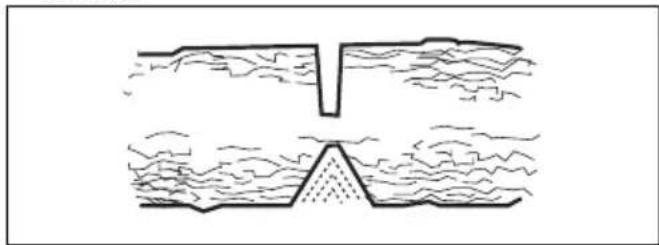

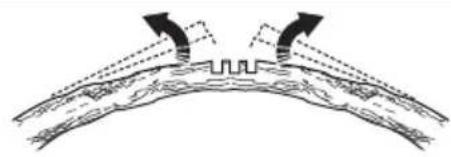

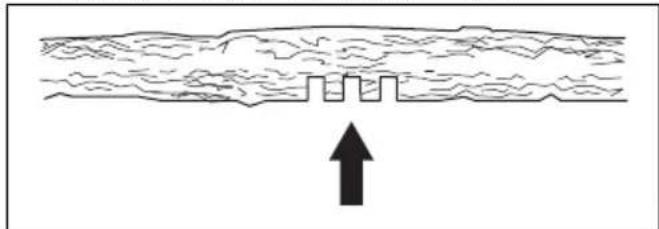

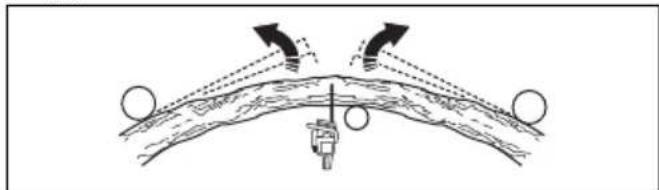

Sagen in Baumstammen und Asten, die unter Spannung stehen

1. Finden Sie hereus, welche Seite des Baumstamms oder Asts unter Spannung stehen.
2. Finden Sie Heraus, an welchem Punkt die Spannung am stärksten ist.

1. Prufen Sie, welches die sichersten Verfahrens sind, um die Spannung zu losen.

Hinweis: In manchen Fälle ist das einzig sichere Verfahren die Benutzung einer Winde und nicht Ihr's Geräts.

1. Halten Sie sich Dort auf, wo der Baumstamm oder Ast Sie nicht treffen kann, wenn die Spannung gelöst ist.

1. Machen Sie einen oder mehrere Schnitte so tief wie erforderlich, um die Spannung zu verringn. Sagen Sie am oder in der Höhe des Punktes mit der stärksten Spannung. Lassen Sie den Baumstamm oder Ast an dem Punkt mit der stärksten Spannung brechen.

WARNING: Sagen Sie einen Baumstamm, der unter Spannung stehen, nie einfach durch.

WARNING: Sagen Sie sehr vorsichtig beim Schneiden von Bäumen, die unter Spannung stehen. Es besteht die Gefahr, dass sich der Baum vor oder nach dem Sagen schnell bewegt. Es kann zu schweren Verletzungen kommt, wenn Sie sich in der falschen Position befinden oder wenn Sie falsch sagen.

1. Wenn Sie durch den Baum/Ast sagen müssen, bringen Sie 2 bis 3 Sageschnitte im Abstand von ca. 2,5cm und mit einer Tiefe von ca. 5cm an.

1. Sagen Sie weiter in den Stamm, bis der Stamm/Ast sich biegt und die Spannung gelöst ist.

1. Sagen Sie den Baum/Ast von der anderen Seite der Biegung, nach dem die Spannung gelöst ist.

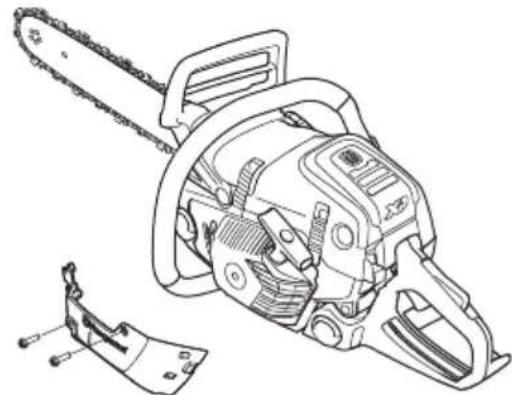

So verwenden Sie das Gerät bei kaltem Wetter

ACHTUNG: Bei Schnee und kaltes Wetter kann der Gebrauch problematisch sein. Es besteht das Risiko einer zu niedrigen Motortemperatur oder von Eis am Luftfilter und Vergaser.

1. Hülten Sie einen Teil des Luftteinlasses am Anlasser ein. Dadurch erhöht sich die Motortemperatur.
2. Für das Arbeiten bei Temperatren unter -5^ oder Schnee ist eine Winterabdeckung erhältlich. Montieren Sie die Winterabdeckung am Anlassergehause. Die Winterabdeckung verringt den Zustrom kühler Luft und halt den Vergaserbereich frei von Schnee.

Hinweis: Teilenummer für Winterabdeckung: 595 96 76-01

ACHTUNG: Entfernen Sie die Winterabdeckung, wenn die Temperatur über -5 °C ansteigt. Es besteht das Risiko einer zu hohen Motortemperatur und von Motorschäden.

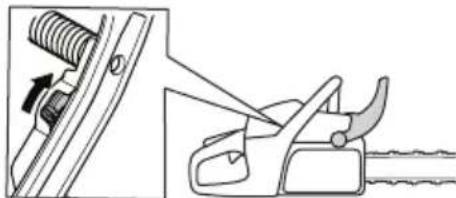

Beheizte Handgriffe (545G Mark II, 550XPG Mark II)

Das Gerät verfügbar über beheizte vordere undindhere Griffe. Die elektrischen Heizspulen werden von einem Generator gespeist.

Drücken Sie den Schalter in Pfeilrichtung, um die Funktion zu aktivieren. Drücken Sie den Schalter in die entgegengesetzte Richtung, um die Funktion zu deaktivieren.

Elektrische Vergaserhezung (545G Mark II, 550XPG Mark II)

Die Einstellung der Vergaserheziehung erfolgt elektrisch über einen Thermostat. Dadurch wird die korrekte Vergasertemperatur beibehalten und Eisbildung im Vergaser verhindert.

Wartung

Einleitung

WARNING: Lesen Sie vor dem Warten des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut.

Wartungsplan

Tägliche Wartung Wöchentliche Wartu

Ang Monatliche Wartungs

Reinigen Sie die äußerten Bauteile des Geräts und achten Sie darauf, dass sich kein Öl an den Griffen befindet.

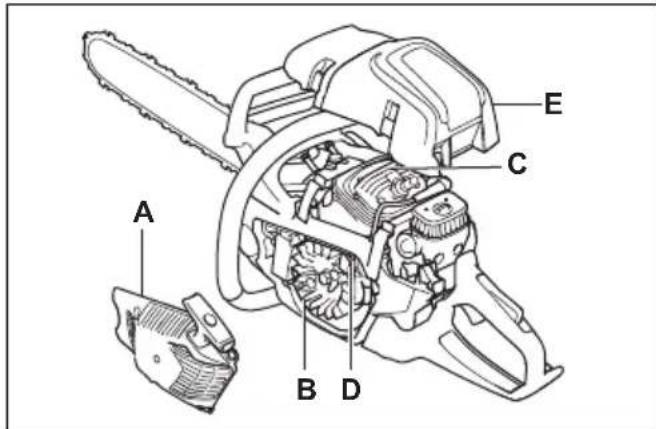

Reinigen Sie das Kuhlsystem. Siehe So reinigen Sie das Kuhlsystem auf Seite 33.

Prufen Sie das Bremsband. Siehe So kontrollieren Sie das Bremsband auf Seite 24.

Täglich Wartung Wöchentliche Wartung	Monatliche Wartung
Kontrollieren Sie den Gashebel und die Gashebelsperre. Siehe Kontrollier- ren Sie den Gashebel und die Gas- hebelsperre. auf Seite 25.	Kontrollieren Sie den Anlasser, das Startseil und die Rückzugfeder.	Kontrollieren Sie das Kupplungszent- rum, die Kupplungstrommel und die Kupplungsfeder.
Kontrollieren Sie, ob die Antivibrati- onseinheiten unbeschädigt sind.	Schmieren Sie das Nadellager. Siehe So schmieren Sie das Nadellager auf Seite 31.	Reinigen Sie die Zündkerze. Siehe So prüfen Sie die Zündkerze auf Sei- te 28.
Reinigen und überprüfen Sie die Ket- tenbremse. Siehe Kontrollieren Sie den Gashebel und die Gashebelsperre. auf Seite 25Prufen Sie den Handschutz und die Aktivierung der Kettenbremse. auf Seite 24.	Entfernen Sie alle Grate an den Kan- ten der Führungsschiene. Siehe So prüfen Sie die Führungsschiene auf Seite 32.	Reinigen Sie die äußerten Bauteile des Vergasers.
Prüfen Sie den Kettenfänger. Siehe So prüfen Sie den Kettenfänger auf Seite 25.	Reinigen Sie das Funkenfängernetz des Schalldämpfers oder tauschen Sie es aus.	Kontrollieren Sie den Kraftstofffilter und -schlauch. Tauschen Sie sie bei Bedarf aus.
Drehen Sie die Führungsschiene, kontrollieren Sie die Schmieröffnung, und reinigen Sie die Nut der Führungsschiene. Siehe So prüfen Sie die Führungsschiene auf Seite 32.	Reinigen Sie den Vergaserbereich. Kontrrollieren Sie alle Kabel und An- schlüsse.
Stellen Sie safer, dass die Führungsschiene und die Sägekette aus- reichend geött werden.	Reinigen oder ersetzen Sie den Luft- filter. Siehe So reinigen Sie den Luft- filter auf Seite 27.	Leeren Sie den Kraftstofftank.
Überprüfen Sie die Sägekette. Siehe So prüfen Sie die Schneidausrüstung auf Seite 32.	Reinigen Sie den Bereich zwischen den Kührippen des Zylinders.	Leeren Sie den Öltank.
Scharfen Sie die Sägekette und kon- trollieren Sie ihre Spannung. Siehe So schärfen Sie die Sägekette auf Seite 28.
Prüfen Sie das Kettenantriebsrad. Siehe So prüfen Sie das Rim-An- triebsrad auf Seite 31.
Reinigen Sie den Luftteinlass am An- lasser.
Überprüfen Sie, ob alle Muttern und Schrauben angezogen sind.
Prüfen Sie den Start-/Stopp-Schalter. Siehe So prüfen Sie den Start-/ Stopp-Schalter auf Seite 25.
Stellen Sie safer, dass von Motor, Tank oder Kraftstoffleitungen kein Kraftstoff ausläuft.
Stellen Sie safer, dass die Sägeket- te bei Leerlaufdrehzahl des Motors nicht dreht.
Kontrollieren Sie, ob der Rechts- handschutz unbeschädigt ist.

Tägliche Wartung Wöchentliche Wartung Monatliche Wartung
Stellen Sie safer, dass der Schall-dämpfer richtig befestigt ist, keine Beschädigungen hat und dass keine Teile des Schalldämpfers fehlen.

Wartung und Prüfung der Sicherheitseinrichtungen auf dem Gerät

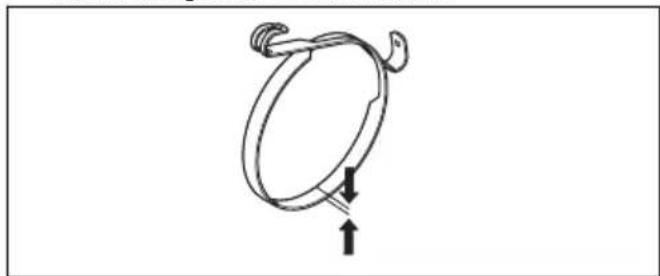

So kontrollieren Sie das Bremsband

1. Reinigen Sie die Kettenbremse und Kupplungstrommel mit einer Bürste von Spanen, Harz und Schmutz. Verschmutzung und Abnutzung beeinträchtigen die Bremsfunktion.

1. Prufen Sie das Bremsband. Das Bremsband muss an der dunnsten Stelle mindestens 0,6 mm dick sein.

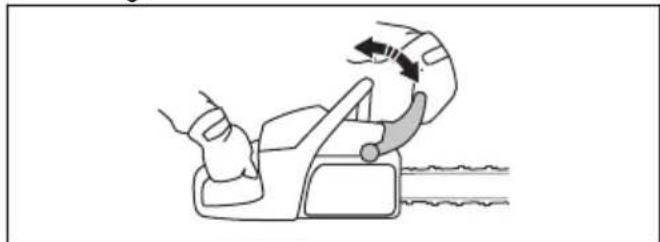

Prufen Sie den Handschutz und die Aktivierung der Kettenbremse.

1. Kontrollieren Sie, ob der Handschutz unbeschädigt ist, er darauf keine Defekte wie z.B. Risse aufweisen.
2. Stellen Sie sicher, dass der Handschutz sich frei bewegen{lsst und sicher am Kupplungsdeckel befestigt ist.

1. Halten Sie das Gerät mit beiden Händen über einen Baumstumpf oder eine andere stabile Oberfläche.

WARNING: Der Motor muss ausgeschelt sein.

1. Lassen Sie den vorderen Handgriff los und setzen Sie die Führungsschienenspitze auf den Baumstumpf fallen.

1. Stellen Sie safer, dass die Kettenbremse aktiviert wird, sobald die Führungsschienenspitze auf dem Baumstumpf aufschnittigt.

So prufen Sie die Kettenbremse

1. Starten Sie das Gerät. Eine Anleitung finden Sie in So starten Sie das Gerät auf Seite 13.

WARNING: Stellen Sie sicher, dass die Sägekette nicht den Erdboden oder andere Gegenstände berührt.

1. Halten Sie das Gerät gut fest.
2. Lassen Sie das Gerät auf voller Leistung laufen und drücken Sie Ihr linkes Handgelenk gegen den Handschutz, um die Kettenbremse zu aktivieren. Die Sägekette muss sofort stoppen.

WARNING: Lassen Sie den vorderen Handgriff nicht los.

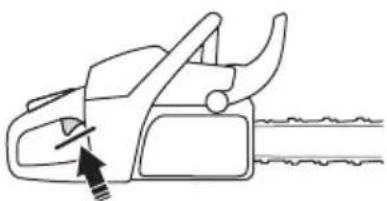

Kontrollieren Sie den Gashebel und die Gashebelsperre.

1. Prufen Sie, ob sich der Gashebel und die Gashebelsperre frei bewegen halten und ob die Rückholfeder korrekt Funktioniert.

1. Prufen Sie, ob sich der Gashebel und die Gashebelsperre frei bewegen halten und ob die Rückholfeder korrekt Funktioniert.

1. Stellen Sie sicher, dass der Gashebel in der Leerlaufstellung verriegelt ist, wenn die Gashebelsperre freiogegeben wird.

1. Starten Sie das Gerät und halten Sie es auf Vollgas laufen.
2. Lassen Sie den Gashebel los, und prufen Sie, ob die Sägekette stoppt und stehen bleibt.

WARNING: Dreht sich die Sägekette, wenn der Gashebel in Leerlaufstellung steht, wenden Sie sich an ihren Kundendienst.

So prufen Sie den Kettenfänger

1. Kontrollieren Sie, ob der Kettenfänger unbeschädigt ist.
2. Stellen Sie richer, dass der Kettenfänger stabil und am Körper des Geräts angebracht ist.

So prufen Sie den Rechtshandschutz

• Kontrollieren Sie, ob der Rechtshandschutz unbeschädigt ist, erarf keine Defekte wie z.B. Risse aufweisen.

So prufen Sie das Antivibrationsystem

1. Kontrollieren Sie, dass die Antivibrationsinheiten keine Risse oder Deformationen aufweisen.
2. Kontrollieren Sie, ob die Antivibrationselemente zwischen Motoreinheit und Handgriffeinheit korrekt verankert sind.

Unter Produktübersicht auf Seite 2 finden Sie Informationen darüber, wo das Antivibrationssystem sich an Ihr Gemär befindet.

So prufen Sie den Start-/Stopp-Schalter

1. Starten Sie den Motor.
2. Drücken Sie den Start-/Stopp-Schalter nach unten in die Position "STOP". Der Motor muss sich automatisch abstellen.

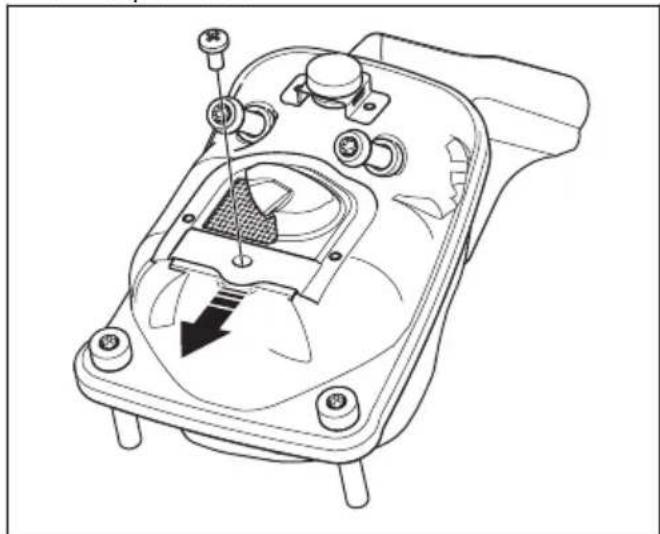

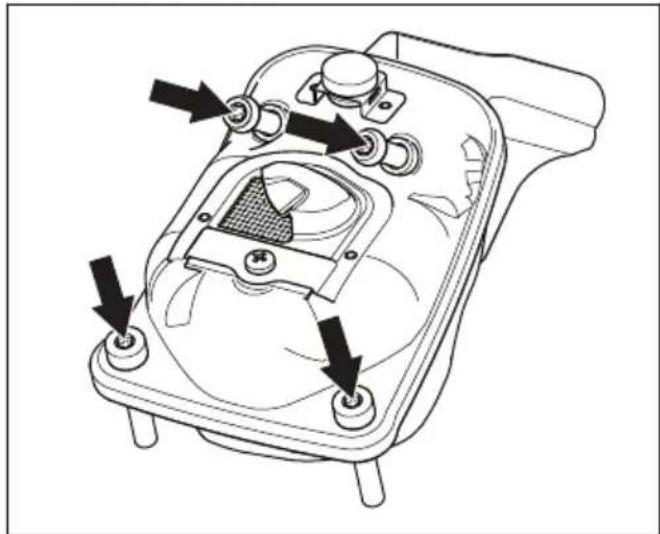

So prufen Sie den Schalldampfer

WARNING: Benutzen Sie kein Gerät, bei dem der Schalldämpfer defekt oder in einem schlechtem Zustand ist.

WARNING: Benutzen Sie das Gerät nicht, wenn das Funkenfängernetz auf dem Schalldämpfer fehl oder defekt ist.

1. Überprüfen Sie den Schalldämpfer auf Schäden und Defekte.

2. Stellen Sie sicher, dass der Schalldämpfer fest am Produkt montiert ist.

1. Wenn Ihr Produkt über ein spezielles Funktionfängernetz verfügbar, reinigen Sie diese einzelmal proWoche.

1. Tauschen Sie ein beschädigtes Funkenfängernetz aus.

ACHTUNG: Bei verschmutzem
Funkenfängernetz überhitzt das Gerät, was zu Schäden an Zylinder und Kolben führt.

AutoTuneTM

Ihr Produkt verfügt über die AutoTuneTM-Funktion, die den Vergaser automatisch anpasst, wodurch die bestmögliche Einstellung erzielt wird. AutoTuneTM erfolglicht die Anpassung des Motors an Wetterbedingungen, Höhe, Benzin und die Art von Zweitaktöl.

ACHTUNG: Wenn AutoTune™ nicht richtig Funktioniert, wenden Sie sich an ihren Servicehandler. Das Produkt passst sich nach einigen Kraftstoffnachfüllungen korrekt an.

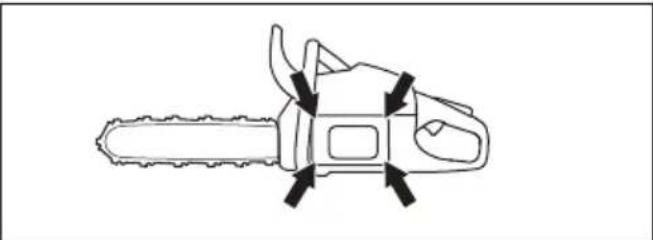

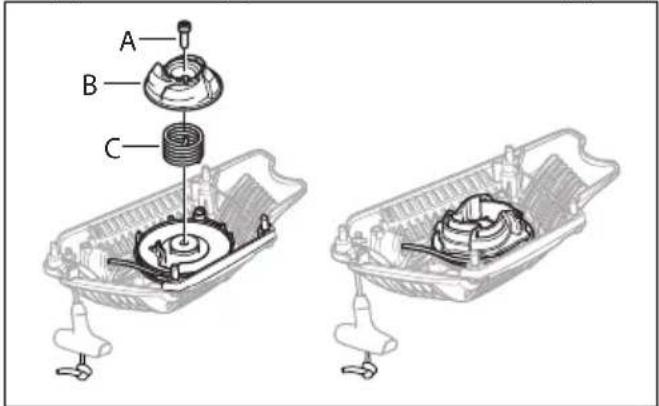

So tauschen Sie ein gerissenes oder verschlissenes Startseil aus

1. Losen Sie die Schrauben am Startvorrichtungsgehäuse.
2. Entfernen Sie das Startvorrichtungsbehäuse.

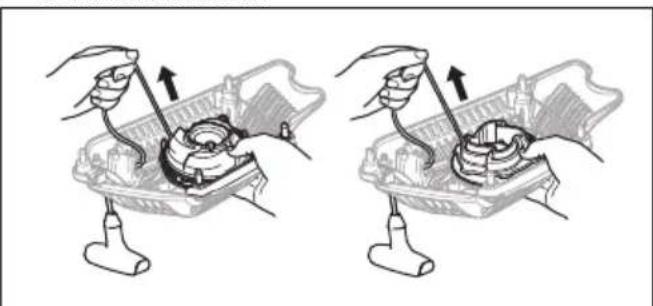

1. Ziehen Sie das Startseil ca. 30 cm/12 Zoll hereaus, und setzen Sie es in die Aussparung an der Riemenschibe ein.

1. Lassen Sie die Riemenscheibe sich langsam nach hinten drehen, um die Rückzugfeder zu losen.

1. 545 Mark II, 545G Mark II: Bauen Sie die mittlere Schraube (A), die Hülse (B) und die Feder (C) aus.

WARNING: Gehen Sie beim Austausch von Startfeder oder Startseil vorsichtig vor. Die Rückzug feder steht unter Spannung, wenn sie im Startvorrichtungsbehause vorgespannt ist. Wenn Sie nicht aufpassen, kann sie herausspringen und zu Verletzungen führen. Tragen Sie Schutzbrille und Schutzhandschuhe.

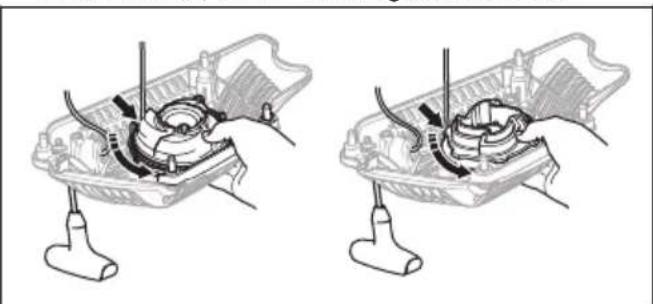

1. Entfernen Sie das gebrauchte Startseil aus dem Griff und der Riemenscheibe.
2. Befestigen Sie ein neues Startseil an der Riemenscheibe. Wickeln Sie das Startseil ca. 3 Mal um die Riemenscheibe.

3. Ziehen Sie das Startseil durch das Loch im Startergehause und im Startseilgriff.

4. Sichern Sie dann das Startseil mit einem festen Knoten.

5. 545 Mark II, 545G Mark II: Montieren Sie die Feder (C), die Hülse (B) und die mittlere Schraube (A).

So spannen Sie die Rückzug feder

1. Setzen Sie das Startseil in die Aussparung an der Riemenscheibe ein.
2. Drehen Sie die Seilrolle ca. 2 Umdrehungen im Uhrzeigersinn.
3. Legen Sie ihren Daumen auf die Riemenscheibe.
4. Ziehen Sie am Starterilhandgriff bis das Seil vollständig herausgezogen ist.
5. Bewegen Sie den Daumen und geben Sie das Starterteil frei.
6. Stellen Sie sicher, dass Sie die Riemenscheibe noch 12 Umdrehung drehen können, nach dem das Startseil vollständig ausgefahren ist.

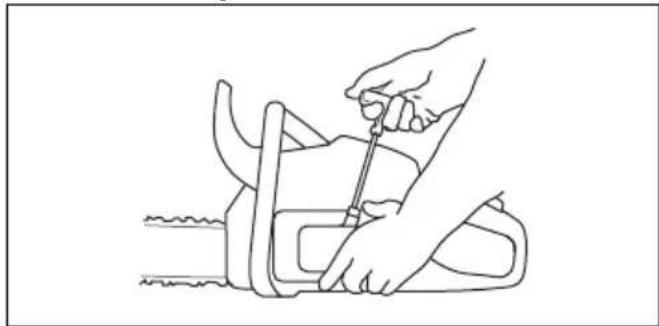

So montieren Sie das Startvorrichtungsbehäuse am Gerät

1. Ziehen Sie das Startseil Heraus, und legen Sie die Startvorrichtung gegen das Kurbelgehäuse.

2. Lassen Sie das Startseil langsam frei, damit die Starterklinken in die Seilrolle eingreifen.

3. Ziehen Sie die Befestigungsschrauben der Startvorrichtung fest.

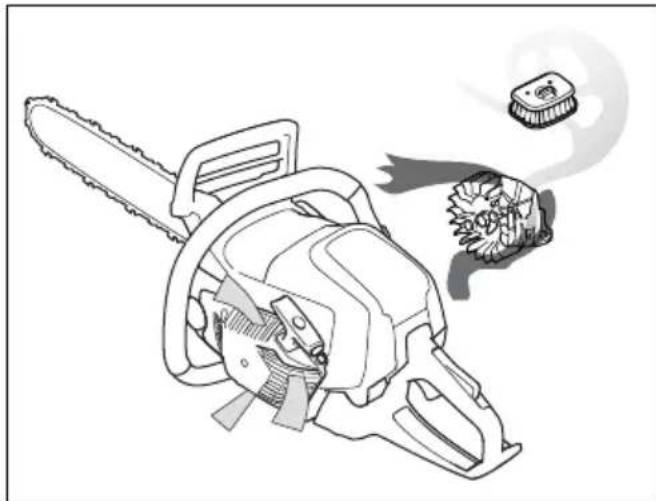

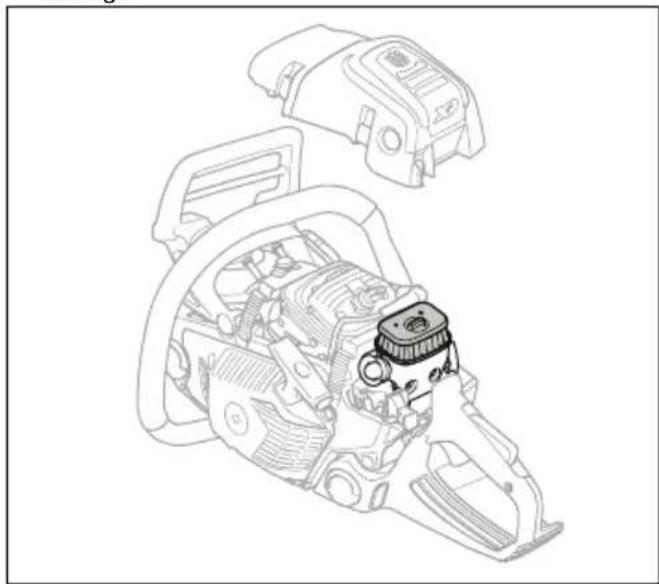

So reinigen Sie den Luftfilter

Reinigen Sie den Luftfilter regelmäßig von Staub und Schmutz. Dies verhindert Fehlfunktionen des Vergasers, Probleme beim Anlassen, Leistungsverlust des Motors, Verschleiber der Motorteile und einen Kraftstoffverbrauch als gewöhnlich.

1. Entfernen Sie Zylinderdeckel und Luftfilter.
2. Bürsten oder schütteln Sie den Luftfilter sauber. Reinigen Sieihn vollständig mit einem Reinigungsmittel und Wasser.

Hinweis: Ein Luftfilter, der über lange Zeit verwendet wurde, kann nicht vollständig gereinigt werden. Wechseln Sie den Luftfilter regelmäßig aus, und wechseln Sie stets defekte Luftfilter aus.

1. Befestigen Sie den Luftfilter wieder und achten Sie darauf, dass der Luftfilter vollig dicht am Filterhalter anliegt.

Hinweis: Aufgrund der entsprechenden Arbeitsbedingungen, Wetterlagen und Jahreszeiten kann Ihr Gerät mit verschiedenen Arten von Luftfiltern verwendet werden. Ihr Servicehändler steht ihren gern für weitere Informationen zur Verfügung.

So prufen Sie die Zündkerze

ACHTUNG: Verwenden Sie die empfohlene Zündkerze. Siehe Technische Angaben auf Seite 35 Eine falsche Zündkerze kann zu Schaden am Gerät führen.

1. Wenn das Gerät nicht einfach zu starten oder in Betrieb zunehmen ist oder wenn das Gerät im Leerlauf nicht ordnungsgemäß Funktioniert, überprüfen Sie die Zündkerze auf unerwünschte Materialien. Wenn Sie diese Schritte ausführten, verringn Sie die Gefahr von unerwünschtem Material an den Elektroden der Zündkerze:

a) Vergewissern Sie sich, dass das Kraftstoffgemisch korrekt ist.
b) Vergewissern Sie sich, dass der Luftfilter sauber ist.

1. Reinigen Sie die Zündkerze, wenn sie schmutzig ist.
2. Stellen Sie safer, dass der Elektrodenabstand 0,5 mm/0.020 Zoll beträgt.

1. Ersetzen Sie die Zündkerze monatlich oder ggf. Häufiger.

So scharfen Sie die Sagekette

So montieren Sie die Führungsschiene und die Sägekette

WARNING: Tragen Sie Schutzhandschuhe,
wenn Sie an der Sägekette eine Wartung
durchführten oder sie verwenden. Eine
Sägekette, die sich nicht bewegt, kann auch
zu Verletzungen führen.

Tauschen Sie abgenutzte oder beschädigte
Führungsschienen und Sägeketten mit den von Husqvarna empfohlenen Kombinationen von
Führungsschieren und Sägeketten aus. Dies ist notwendig, damit die Sicherheitsfunktionen des Geräts ordnungsgemäß arbeiten. Unter Zubehor auf Seite 37 finden Sie eine(List der von uns empfohlenen
Ersatzschieren-/Kettenkombinationen.

• Länge der Führungsschiene in cm Informationen über die Länge der Führungsschiene konnen in der

Regel am hinteren Ende der Führungsschiene.
finden.

• Anzahl Zähne des Umlenksterns (T).

• Kettenteilung, Zoll. Der Abstand zwischen den Treibgliedern der Sägekette muss dem Abstand zwischen den Zähen auf dem Umlenkstern und dem Kettenantriebsrad angepasst sein.

• Anzahl Treibglieder (St.). Die Anzahl der Treibglieder hängt von der Art der Führungsschiene ab.

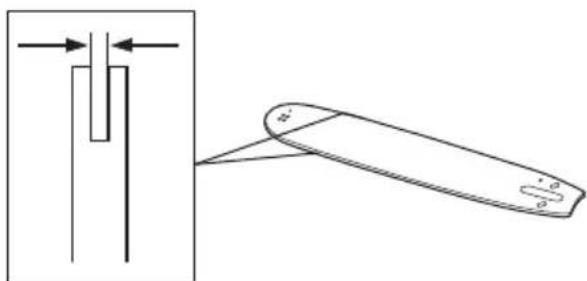

• Nutbreite der Schiene, mm. Die Nutbreite der Schiene muss identisch mit der Breite der Treibglieder der Kette sein.

• Loch für Kettenöl und Loch für Kettenspannzapfen. Die Führungsschiene muss am Gerät ausgerichtet sein.

• Treibgliedbreite (mm)

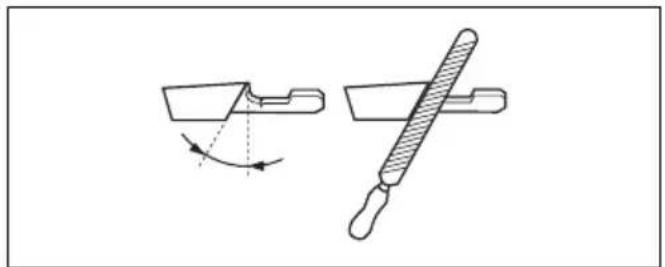

Allgemeine Informationen zum Scharfen der Zähne

Verwenden Sie keine stumpfe Sägekette. Wenn die Sägekette stumpf ist, müssen Sie mehr Druck ausüben, um die Führungsschiene durch das Holz zu drucken. Wenn die Sägekette sehr stumpf ist, gibt es keine Holzspäne, sondern Sägemehl.

Eine scharfe Sägekette frisst sich durch das Holz, und die Holzspanne werden lang und dick.

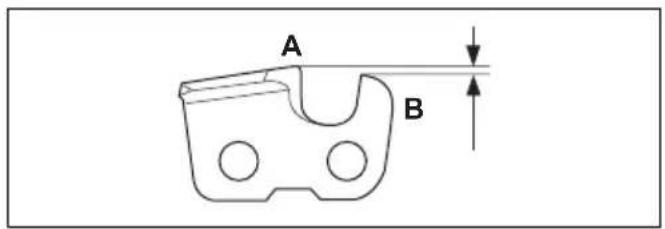

Der Schneidezahn (A) und die Tiefenlehre (B) bilden zusammen das saggende Element der Sägekette. Der Höhenunterschied zwischen den beiden sorgt für die Schnitttiefe (Tiefenbegrenzerabstand).

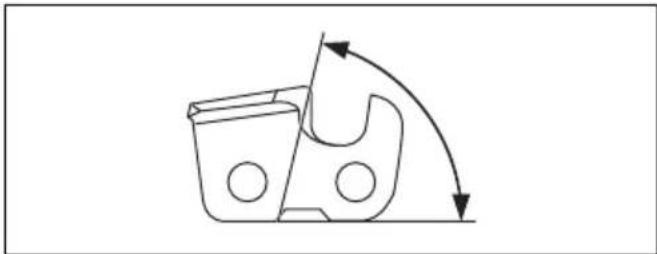

Wenn Sie den Zahn schäfen, bedenken Sie Folgendes:

Scharfwinkel.

• Schnittwinkel.

Scharfposition.

Durchmesser der Rundfeile.

Ohne Hilfsmittel ist es nicht leicht, eine Sägekette korrekt zu schäfen. Verwenden Sie Husqvarna Scharflehre. Dies hilftlichen, die maximale Schnittleistung zu erhalten und die Rückschlaggefahr auf ein Minimum zu reduzieren.

WARNING: Die Intensität des Rückschlags erhöht sich erheblich, wenn Sie die Anweisungen zum Scharfen nicht befolgen.

Hinweis: Unter So schärfen Sie die Schneidezähne auf Seite 29 finden Sie weitere Informationen zum Schärfen der Sägekette.

So schärfen Sie die Schneidezähne

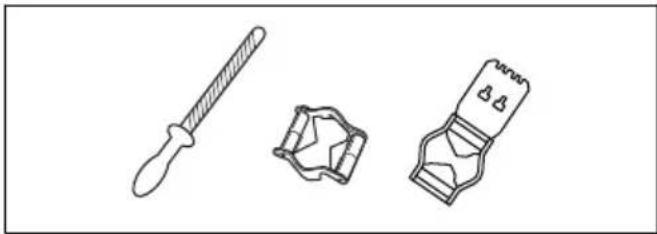

1. Verwenden Sie eine Rundfeile und eine Feilenlehre zum Schäfen der Schneidezahne.

Hinweis: Unter Feilausrüstung und Feilwinkel auf Seite 38 finden Sie Informationen dazu, welche Feile und Lehre Husqvarna für ihre Sägekette empfeht.

1. Wenden Sie die Feilenlehre richtig auf das Schneidwerk an. Siehe die Anweisungen im Lieferumfang der Feilenlehre.

2. Fahren Sie mit der Feile von der Innenseite der Schneidezahne hereaus. Heben Sie die Feile beim Zurückziehen an.

1. Entfernen Sie Material von der einen Seite aller Schneidezahne.
2. Drehen Sie das Gerät um und entfern den Sie Material von den Zähen auf der anderen Seite.
3. Stellen Sie sicher, dass alle Schneidezahne die gleiche Länge haben.

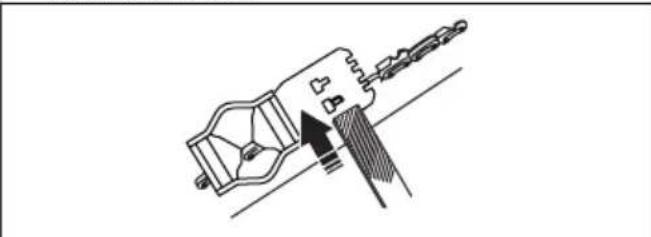

Allgemeine Informationen zum Anpassen des Tiefenbegrenzerabstands

Der Tiefenbegrenzerabstand (C) nimmt ab, wenn Sie den Schneidezahn (A) scharfen. Um die maximale Schneidleistung zu erhalten, müssen Sie Feilmaterial von der Tiefenbegrenzerlehre (B) entfernen, um den empfohlenen Tiefenbegrenzerabstand einzuhalten. Siehe Feilausrüstung und Feilwinkel auf Seite 38 für weitere Informationen zum korrekten Tiefenbegrenzerabstand für ihre Sägekette.

WARNING: Die Rückschlaggefahr nimmt zu, wenn der Tiefenbegrenzerabstand zu groß ist!

So justieren Sie die Tiefenbegrenzereinstellung

Bevor Sie den Tiefenbegrenzerabstand einstellen oder die Schneidezahne schärfen,lesen Sie die Anweisungen unter So schärfen Sie die Schneidezahne auf Seite 29. Wir empfehlen, den Tiefenbegrenzerabstand nach jeder dritten Sägekettenschärfung einzustellen.

Wir empfehlen die Verwendung unserer Scharflehre für den Tiefenbegrenzerabstand, um das korrekte Maß und

den richtigen Winkel für die Tiefenbegrenzernase zu erhalten.

1. Verwenden Sie eine Flachfeile und eine Scharflehre zum Einstellen des Tiefenbegrenzerabstands. Verwenden Sie nur die Husqvarna Scharflehre für den Tiefenbegrenzerabstand, um das korrekte Maß und den richtigen Winkel für den Tiefenbegrenzer zu erhalten.
2. Setzen Sie die Schärflehre auf die Sägekette.

Hinweis: Auf der Verpackung der Scharflehre finden Sie weitere Informationen zur Verwendung des Werkzeugs.

1. Verwenden Sie die Flachfeile, um den Teil des Tiefenbegrenzers zu entfernen, der durch die Scharflehre reicht.

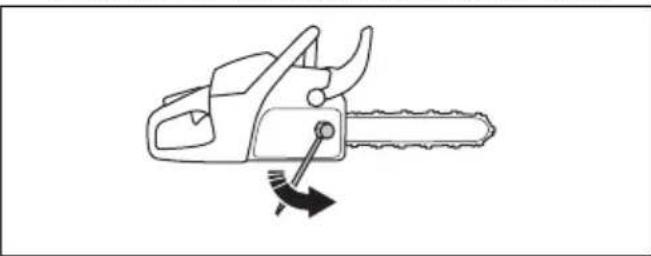

So stellen Sie die Spannung der Sägekette ein

WARNING: Eine nicht korrekt gespannte Sägekette kann sich von der

Führungsschiene losen und schwere

Verletzungen oder Tod verursachen.

Eine Sägekette wird bei Verwendung länger. Stellen Sie die Sägekette regelmäß ein.

1. Liesen Sie die Führungsschieren muttern, die Kupplungsdeckel und Kettenbremse halten. Verwenden Sie hierzu einen Schraubenschlüssel.

Hinweis: Einige Modelle haben nur eine Schienenmutter.

1. Ziehen Sie die Schienenmuttern dann so fest wie möglich von Hand an.

2. Hebien Sie die Spitze der Führungsschiene an und drehen Sie die Spannschraube. Verwenden Sie hierzu einen Schraubenschlüssel.

3. Ziehen Sie die Sägekette fest, bis sie fest an der Führungsschiene sitzt, sich aber noch immer einfach bewegen kann.

1. Ziehen Sie die Muttern der Führungsschiene mit dem Zoll-Schraubenschlüssel an, und haben Sie gleichzeitig die Vorderseite der Führungsschiene an.
2. Stellen Sie sicher, dass sich die Sägekette leicht von Hand drehen lasst und nicht an der Führungsschiene herabhängt.

Hinweis: Unter Produktübersicht auf Seite 2 finden Sie die Position der Kettenspannschraube an Ihr gemarbeit.

So prufen Sie die Schmierung der Sägekette

1. Starten Sie das Gerät, und halten Sie es mit 34 -Geschwindigkeit laufen. Halten Sie die Schiene ca. 20 cm über eine helle Oberfläche.
2. Wenn die Schmierung der Sägekette korrekt ist, siehen Sie nach 1 Minute eine durchsichtige Ölspun an der Oberfläche.

1. Wenn die Sägekettenschmierung nicht ordnungsgemäß Funktioniert, führen Sie eine Prüfung der Führungsschiene durch. Eine Anleitung finden Sie in So prufen Sie die Führungsschiene auf Seite 32. Wenden Sie sich an den Kundendienst, wenn Sie mit den Wartungsschritte das Problem nicht begeben konnen.

So prüfen Sie das Rim-Antriebsrad

Die Kupplungstrommel ist mit einem Rim-Antriebsrad ausgestattet, das ausgetauscht werden kann.

1. Stellen Sie sicher, dass kein Verschleib am Rim-Antriebsrad vorliegt. Tauschen Sie es bei Bedarf aus.
2. Ersetzen Sie das Rim-Antriebsrad bei jedem Wechsel der Sägekette.

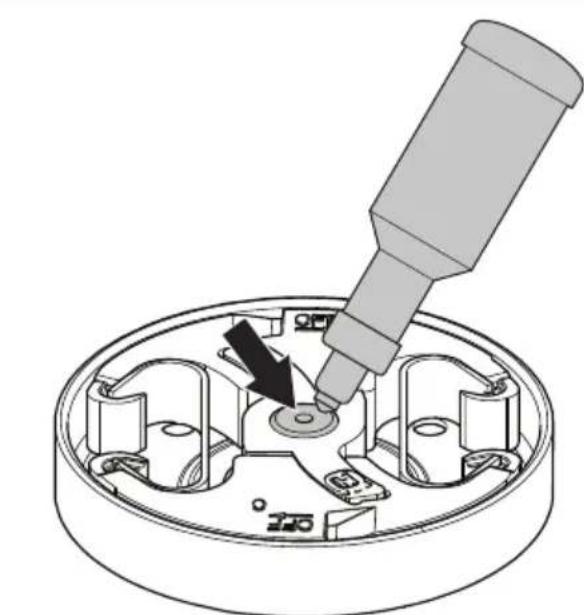

So schmieren Sie das Nadellager

1. Bewegen Sie den Handschutz nach hinteren, um die Kettenbremse zu offen.
2. Losen Sie die Schierenmuttern und entfern den Kupplungsdeckel.

Hinweis: Einige Modelle haben nur eine Schienenmutter.

1. Setzen Sie das Gerät auf einem stabilen Untergrund mit der Kupplungstrommel nach oben ab.
2. Schmieren Sie das Nadellager mit einer Schmierfettpistole. Verwenden Sie Motoröl oder Lagerfett von hoher Qualität.

So prüfen Sie die Schneidausrüstung

1. Stellen Sie sicher, dass es keine Risse an den Nieten und Gliedern gibt und dass keine Nieten locker sind. Tauschen Sie sie bei Bedarf aus.

1. Sorgen Sie davon, dass die Sägekette einfach zu biegen ist. Tauschen Sie die Sägekette aus, wenn sie zu starr ist.
2. Vergleichen Sie die Sägekette mit einer neuen Kette, um Herauszufinden, ob Nieten und Glieder abgenutzt sind.
3. Tauschen Sie die Sägekette aus, wenn der langste Teil des Schneidezahns weniger als 4 mm lang ist. Tauschen Sie die Sägekette auch bei Rissen am Schneidewerkzeug aus.

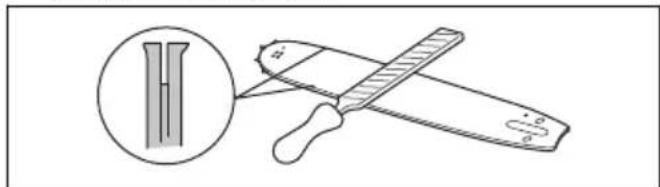

So prüfen Sie die Führungsschiene

1. Stellen Sie sicher, dass die Ölleitung nicht verstopft ist. Reinigen Sie sie, falls dies notwendig ist.

1. Prufen Sie, ob sich an den Kanten der Führungsschiene Grate gebildet haben. Entfernen Sie Grate mit einer Feile.

1. Reinigen Sie die Nut in der Führungsschiene.

1. Überprüfen Sie die Nut in der Führungsschiene auf Verschleib. Tauschen Sie die Führungsschiene aus wenn notig.

1. Prufen Sie, ob die Führungsschienenspitze rau oder stark abgenutz ist.

1. Kontrollieren Sie, ob der Umlenkstern der Führungsschiene sich leicht bewegen lasst und sein Schmierloch offen ist. Reinigen und schmieren Sie hijn bei Bedarf.

1. Drehen Sie die Führungsschiene tätigch zur Veränderung der Lebensdauer.

So warten Sie den Kraftstofftank und Kettenöltank

• Lassen Sie den Kraftstoffank und den Kettenöltank regelmäßig ab und reinigen Sie sie.

• Ersetzen Sie den Kraftstofffilter jährlich oder ggf. Häufiger.

ACHTUNG: Verunreinigungen im Tank führen zu Betriebsstorungen.

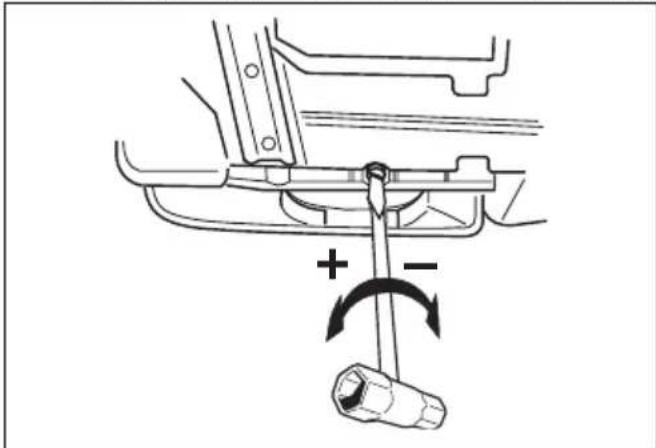

So stellen Sie den Kettenölfluss ein

WARNING: Stoppen Sie den Motor, bevor Sie Einstellungen an der Ölpumper vornehmen.

1. Drehen Sie die Justierschraube für die Ölpumpe. Verwenden Sie dazu einen Schraubendreher oder Gabel-Ringschluss.

a) Drehen Sie die Stellschraube im Uhrzeigersinn, um den Kettenölfluss zu verringn.
b) Drehen Sie die Stellschraube gegen den Uhrzeigersinn, um den Kettenölfluss zu erhöhen.

Empfohlene Einstellungen fur die Olpumpe

• Führungsschienenlange 38 - 46 cm: Mittlerer Fluss
• Führungsschienenlange 50 - 71 cm: Maximaler Fluss

Luftfiltersystem

AirlInjection™ ist ein Zentrifugalluftreinigungssystem, das Staub und Schmutz entwickelten, bevor die Partikel in den

Luftfilter gelangen. AirInjection™ erhöht die Lebensdauer des Luftfilters und des Motors.

So reinigen Sie das Kühlsystem

Das Kuhlsystem hält die Motortemperatur niedrig. Das Kuhlsystem besteht aus Luftinlass am Anlasser (A), Starterklinken am Schwungrad (B), Kuhlrippen auf dem Zylinder (C), Kuhlkanal (D) und Zylinderdeckel (E).

1. Reinigen Sie das Kühlsystem wochentlich oder bei Bedarf haufter mit einer Bürste.
2. Stellen Sie sicher, dass das Kühlsystem nicht verschmutzt oder verstopt ist.

ACHTUNG: Eine Verschmutzung oder Verstopfung des Kühlsystems führt zur Überhitzung des Gerätes, wodurch es beschädigt werden kann.

Fehlerbehebung

Der Motor springt nicht an

Zu überprüfendes Bauteil des Pro-dukts	Mögliche Ursache Maßnahme
Starterklinken Die Starterklinken sind blockiert. Stellen Sie die Starterklinken ein oder tauschen Sie sie aus.
Reinigen Sie den Bereich um die Starterklinken.
Wenden Sie sich an eine autorisierte Servicewerkstatt.
Kraftstofftank Falsche Kraftstoffsorte.	Wechseln Sie den Kraftstoff aus.
	Der Kraftstofftank wird mit Kettenöl gefällt.	Wenn Sie versucht haben, das Gerät zu starten, wenden Sie sich an den Kundendienst. Wenn Sie noch nicht versucht haben, das Gerät zu starten, leeren Sie den Kraftstofftank.
Zündung, kein Zündfunke Die Zündkerze ist verschmutzt oder nass.		Stellen Sie safer, dass die Zündker-ze sauber und trocken ist.
		Der Elektrodenabstand ist falsch. Reinigen Sie die Zündkerze. Stellen Sie safer, dass der Elektrodenabstand und die Zündkerze korrekt sind und dass der verwendete Zündker-zentyp der empfohlene oder ein gleichwertiger ist.
		Unter Technische Angaben auf Seite 35finden Sie den richtigen Elektro-denabstand.
Zündkerze und Zylinder Die Zündkerze sitzt lose. Zündkerze festziehen.
		Entfernen und reinigen Sie die Zünd-kerze. Legen Sie das Produkt auf die Seite, sodass die Zündkerzenöffnung von Ohnen weg zeigt. Ziehen Sie 6-bis 8-mal den Startseilgriff. Montieren Sie die Zündkerze, und starten Sie das Produkt. Siehe So starten Sie das Gerät auf Seite 13.

Der Motor startet, Goes aber wieder aus.

Zu überprüfendes Bauteil des Pro-dukts	Mögliche Ursache Maßnahme
Kraftstofftank Falsche Kraftstoffsorte.	Wechseln Sie den Kraftstoff aus.
Vergaser Die Leerlaufdrehzahl ist falsch. Wenden Sie sich an ihren Service- händler.
Luftfilter Verstopfter Luftfilter. Reinigen	oder ersetzen Sie den Luft-	filter.
Kraftstofffilter Verstopfter Kraftstofffilter. Tauschen Sie den Kraftstofffilter aus.

Transport und Lagerung

Transport und Lagerung

• Für die Lagerung und den Transport des Produkts und des Kraftstoffs ist darauf zu achten, dass keine Lecks oder Dämpfe vorhanden sind. Funken oder offene Flammen, zum Beispiel von elektrischen Geräten oder einem Boiler, können ein Feuer auslösen.
• Verwenden Sie für die Lagerung und den Transport von Kraftstoff immer zugelassene Behälter.
  Leeren Sie den Kraftstoff- und Kettenöltank vor einem Transport oder einer langen Lagerung des Geräts. Entsorgen Sie den Kraftstoff und das Kettenöl in einer geeigneten Abfallentsorgungsstelle.
• Verwenden Sie für das Gerät einen Transportschutz, um Verletzungen oder Schäden am Gerät zu vermeiden. Eine Sägekette, die sich nicht bewegt, kann auch zu schweren Verletzungen führen.

• Entfernen Sie die Zündkappe von der Zündkerze, und aktivieren Sie die Kettenbremse.

• Befestigen Sie das Gerät während des Transports safer.

So bereiten Sie das Gerät zur Langzeitlagerung vor

1. Zerlegen und reinigen Sie die Sägekette und die Nut der Führungsschiene.

ACHTUNG: Wenn die Sägekette und die Führungsschiene nicht gereinigt werden, können sie starr oder blockiert werden.

1. Befestigen Sie den Transportschutz.
2. Reinigen Sie das Produkt. Eine Anleitungfinden Sie in Wartungsplan auf Seite 22
3. Führn Sie eine vollständige Wartung des Gerats aus.

Technische Angaben

Technische Angaben

	Husqvarna 545 Mark II	Husqvarna 545G Mark II	Husqvarna 550 XP Mark II	Husqvarna 550 XPG Mark II
Motor
Hubraum, cm3	50,1 50,1 50,1 50,1
Leerlaufdrehzahl, U/min	2800 2800 2800 2800
Motorhöchstleistung nach ISO 7293, kW/PS bei U/min	2,7/3,6 bei 9.900 2,7/3,6 bei 9.900 3,0/4,0 bei	10.200 3,0/4,0 bei 10.200
Zündanlage1
Zündkerze NGK CMR6H NGK CMR6H NGK CMR6H
Elektrodenabstand, mm	0,5 0,5 0,5 0,5
Kraftstoff- und Schmiersystem
Füllmenge Kraftstoff-tank, l/cm3	0,53/530 0,53/530 0,53	53/530 0,53/530
Füllmenge Kraftstoff-tank, l/cm3	0,32/320 0,32/320 0,32	32/320 0,32/320
Typ der Ölpumpe Einstellbar Einstellbar Einstellbar Einstellbar Einstellbar
Gewicht
Gewicht, kg 5,3 5,5 5,3	5,5
Geräuschemissionen2
Schalleistungspegel, gemessen in dB(A)	114 114 115 115
Schalleistungspegel, garantiert LWA dB(A)	116 116 117 117
Geräuschpegel3
Äquivalenter Schalldruckpegel am Ohr des Bedieners, dB(A)	106 106 107 107
Äquivalente Vibrationspegel, a hveq4
Vorderer Griff, m/s2	3,6 3,6 3.3			3,3
Hinterer Griff, m/s2	4,1 4,1 4,9			4,9
Sägekette/Führungsschiene
Kettenantriebsradtyp/Anzahl Zähne	Rim/7 Rim/7 Rim/7 Rim/7
Kettengeschwindig-keit bei 133 % der maximalen Motorleistung, m/s.	25,4 25,4 26,1 26,1

Zubehör

Empfohlene Schneidausrüstung

Die Kettensagenmodelle Husqvarna 545 Mark II, 545G Mark II, 550 XP Mark II, 550 XPG Mark II wurden gemäß EN ISO 11681-1:2011 auf Sicherheit geprüft (Maschinen für die Forstwirtschaft - Sicherheitsanforderungen und -prüfungen für tragbare Kettensägen) und erfüllt die Sicherheitsanforderungen bei Ausstattung mit den unter aufgeführten Führungsschienen- und Sägekettenkombinationsen.

Sägekette mit geringem Rückschlag

Eine Kette mit niedrigem Rückschlag erfüllt die Kriterien für Sägeketten mit niedrigem Rückschlag gemäß ANSI B175.1-2012.

Rückschlag und Radius der Führungsschienenspitze

Für Schieren mit Umlenkstern richtig sich der Radius nach der Anzahl der Zähne (z. B. 10T). Für Vollmaterialschienen richtig sich der Radius der Spitzen nach den Abmessungen der Spitze. Für eine gegebene Führungsschienenlänge sollenn Sie eine Führungsschiene mit einem kleineren Spitzenradius verwenden als aufgefuhrt.

Hinweis: Die effektive Schnittlänge ist in der Regel 1 Zoll weniger als die nominale Länge der Führungsschiene.

Zugelassene Schneidausrüstung - 545 Mark II und 545G Mark II
Führungsschiene Sägekette
Länge, cm Neigung, Zoll Anzeige, mm Max. Anzahl		Zähne des Umlenksterns	Typ Länge, Treibglied (Anz.)		Geringer Rückschlag
13/33 0,325 0,050/1,3 11T Husquvarna			SP33G	56 Ja
15/38 64
16/41 66
18/46 72
20/50 80
13/33 0,325 0,058/1,5 11T Husquvarna			H25	56 Ja
15/38 64
16/41 12T 66
18/46 72
20/50 80
Zugelassene Schneidausrüstung - 550 XP Mark II und 550 XPG Mark II
Führungsschiene Sägekette
Länge, cm Neigung, Zoll Anzeige, mm Max. Anzahl				Typ Länge, Treibglied (Anz.)		GeringerRückschlag
13/33 0,325 0,050/1,3 11T Husquvarna				SP33G	56 Ja
15/38 64
16/41 66
18/46 72
20/50 80
13/33 0,325 0,058/1,5 11T Husquvarna				H25	56 Ja
15/38 64
16/41 12T 66
18/46 72
20/50 80
13/33 0,325 0,058/1,5 11T Husquvarna				H21	56
15/38 64
16/41 12T 66
18/46 72
20/50 80

Pixel

Pixel ist eine Führungsschienen-Sägeketten-Kombination mit geringem Gewicht, mit der schmalere Schnittte bei einer hoheren Energieeffizienz möglich sind. Sowohl Führungsschiene als auch Sägekette müssen der Kategorie Pixel angehören, damit Sie von diesen Vorteilen profitieren können. Pixel-Schneidausrüstung ist mit thisem Symbol versehen.

Feilausrückung und Feilwinkel

Verwenden Sie eine Husqvarna Scharflehre zum Scharfen der Sägekette. Eine Husqvarna Scharflehre stellt safer, dass Sie die richtigen Feilwinkel erhalten. Die Teilenummern können Sie der unter stehenden Tabelle entnehmen.

Wenn Sie nicht genau wissen, wie Sie den Typ der Sägekette an Ihr hem Gerät identifizieren, finden Sie unter www.husqvarna.com weitere Informationen dazu.

	1.	2.	3.	4.	5.
SP33G	81-094,80mm	586 93 84-04.	0,025 in/0,65 mm	30°	80°
H25 505 69
H21 505 69

EU-Konformitätserklarung

EU-Konformitätserklärung

Husqvarna AB, S-561 82 Huskvarna, Schweden, Tel.: [phone], erklaren hiermit unsere alleinige Haftung davon, dass die Motorsägen für die Waldpflege Husqvarna 545 Mark II, 545G Mark II, 550 XP Mark II und 550 XPG Mark II, auf die sich diese Erklärung bezieht, von den Seriennnummern des Baujahrs 2018 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIE DES RATES entsprechen:

Maschinen-Richtlinie 2006/42/EG vom 17. Mai 2006.
"Richtlinie über elektromagnetische Verträglichkeit", 2014/30/EU vom 26. Februar 2014
- Richtlinie „über umweltbelastende Gerauschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen" 2000/14/EG vom 8. Mai 2000
- Richtlinie „zur Beschchränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten" 2011/65/EU vom 8. Juni 2011.

Die folgenden Normen werden erfüllt: EN ISO 12100:2010, EN ISO 14982:2009, EN ISO 11681-1:2011, EN 50581:2012.

Die benannte Prüfstelle: 0404, RISE SMP Svensk Maskinprovning ABox 7035, SE-750 07 Uppsala, Sweden, hat die EG-Typenprüfung gemäß Maschinenrichtlinie (2006/42/EG) Article 12, Absatz 3b durchgefuhrt. Das Zertifikat über die EG-Typenprüfung gemäß Anhang VI weist folgende Nummer auf: 0404/18/2514 - 545 Mark II, 0404/18/2514 - 545G Mark II, 550 XP Mark II and 550 XPG Mark II.

Weiterhin hat 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, die Übereinstimmung mit der Anlage V zur Richtlinie des Rates vom 8. Mai 2000 „über umweltbelastende Gerauschemissionen von zur Verwendung im Freien vorgesehen Geräten und Maschinen" 2000/14/EG bestätigt. Die Prüfzerifikate haben die Nummern:

01/161/112 - 545 Mark II, 545G Mark II, 01/161/113 - 550 XP Mark II, 550 XPG Mark II.

Informationen zu Gerauschemissionen finden Sie unter Technische Angaben auf Seite 35.

Die gelieferte Motorsäge entspricht dem Geräteexemplar, das die EG-Typenprüfung durchlaufen hat.

Huskvarna, 2018-08-15

Per Gustafsson, Entwicklungslieiter (bevollmächtigter Vertreter für , verantwortlich für die technische Dokumentation.)

Sommaire

Introduction. 41

Technische gegevens. 112

Accessoires 113

Rechterhandbescherming

Brandstofveiligigkeit

Luchtreinigungssystem

Koelsysteme reinigen

De motor start nicht
