GEBRUIKSAANWIJZING NavGate HUD PIONEER

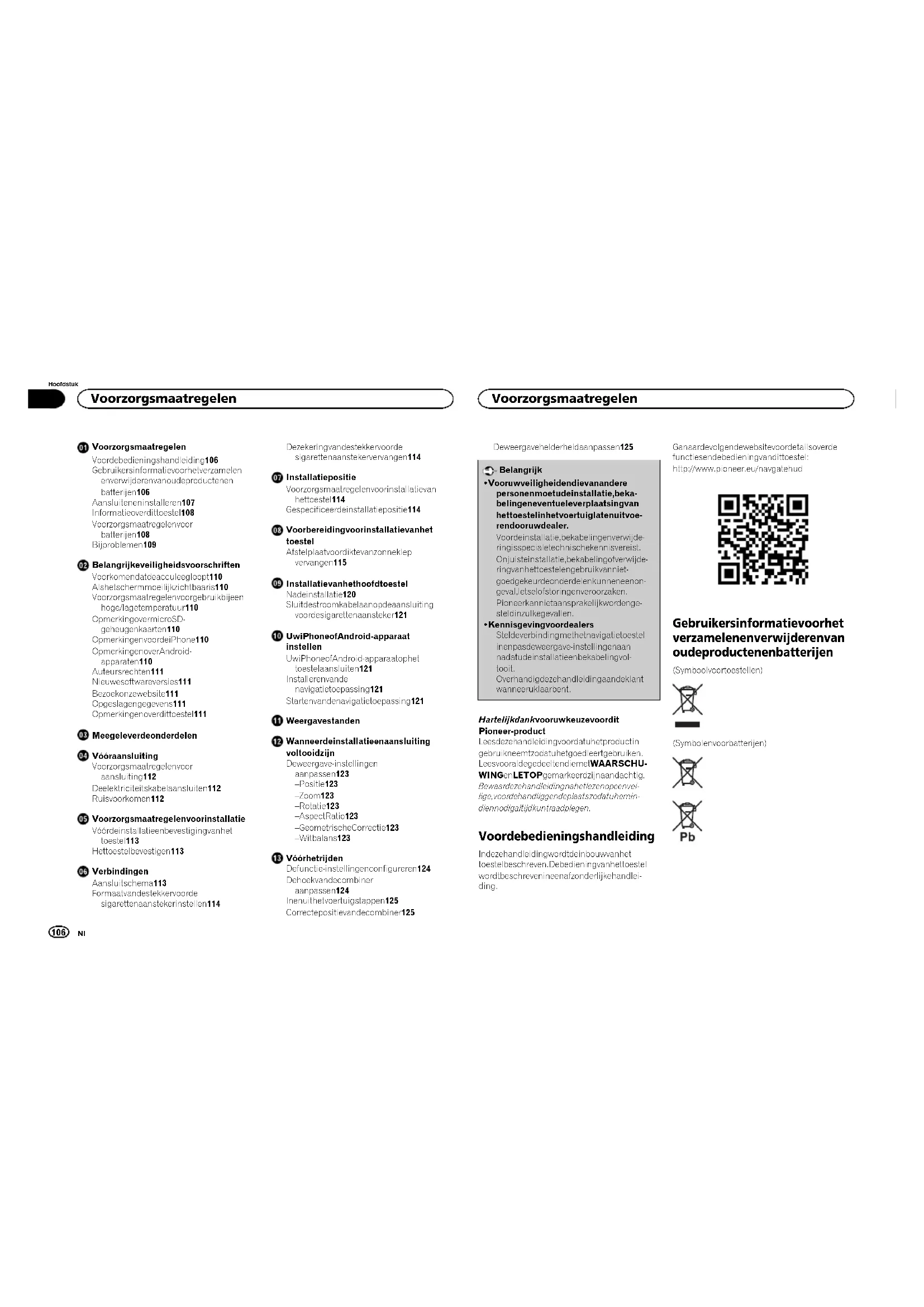

<CRD4765-A>104Black plate (105,1) Deutsch 105De <CRD4765-A>105Black plate (106,1) Voorzorgsmaatregelen Voor de bedieningshandleiding 106 Gebruikersinformatie voor het verzamelen en verwijderen van oude producten en batterijen 106 Aansluiten en installeren 107 Informatie over dit toestel 108 Voorzorgsmaatregelen voor batterijen 108 Bij problemen 109 Belangrijke veiligheidsvoorschriften Voorkomen dat de accu leegloopt 110 Als het scherm moeilijk zichtbaar is 110 Voorzorgsmaatregelen voor gebruik bij een hoge/lage temperatuur 110 Opmerking over microSD- geheugenkaarten 110 Opmerkingen voor de iPhone 110 Opmerkingen over Android- apparaten 110 Auteursrechten 111 Nieuwe softwareversies 111 Bezoek onze website 111 Opgeslagen gegevens 111 Opmerkingen over dit toestel 111 Meegeleverde onderdelen Vóór aansluiting Voorzorgsmaatregelen voor aansluiting 112 De elektriciteitskabel aansluiten 112 Ruis voorkomen 112 Voorzorgsmaatregelen voor installatie Vóór de installatie en bevestiging van het toestel 113 Het toestel bevestigen 113 Verbindingen Aansluitschema 113 Formaat van de stekker voor de sigarettenaansteker instellen 114 De zekering van de stekker voor de sigarettenaansteker vervangen 114 Installatiepositie Voorzorgsmaatregelen voor installatie van het toestel 114 Gespecificeerde installatiepositie 114 Voorbereiding voor installatie van het toestel Afstelplaat voor dikte van zonneklep vervangen 115 Installatie van het hoofdtoestel Na de installatie 120 Sluit de stroomkabel aan op de aansluiting voor de sigarettenaansteker 121 Uw iPhone of Android-apparaat instellen Uw iPhone of Android-apparaat op het toestel aansluiten 121 Installeren van de navigatietoepassing 121 Starten van de navigatietoepassing 121 Weergavestanden Wanneer de installatie en aansluiting voltooid zijn De weergave-instellingen aanpassen 123 – Positie 123 – Zoom 123 – Rotatie 123 – Aspect Ratio 123 – Geometrische Correctie 123 – Witbalans 123 Vóór het rijden De functie-instellingen configureren 124 De hoek van de combiner aanpassen 124 In en uit het voertuig stappen 125 Correcte positie van de combiner 125 De weergavehelderheid aanpassen 125 Belangrijk ! Voor uw veiligheid en die van andere personen moet u de installatie, beka- beling en eventuele verplaatsing van het toestel in het voertuig laten uitvoe- ren door uw dealer. Voor de installatie, bekabeling en verwijde- ring is speciale technische kennis vereist. Onjuiste installatie, bekabeling of verwijde- ring van het toestel en gebruik van niet- goedgekeurde onderdelen kunnen een on- geval, letsel of storingen veroorzaken. Pioneer kan niet aansprakelijk worden ge- steld in zulke gevallen. ! Kennisgeving voor dealers Stel de verbinding met het navigatietoestel in en pas de weergave-instellingen aan nadat u de installatie en bekabeling vol- tooit. Overhandig deze handleiding aan de klant wanneer u klaar bent. Hartelijk dank voor uw keuze voor dit Pioneer-product Lees deze handleiding voordat u het product in gebruik neemt zodat u het goed leert gebruiken. Lees vooral de gedeelten die met WAARSCHU- WING en LET OP gemarkeerd zijn aandachtig. Bewaar deze handleiding na het lezen op een vei- lige, voor de hand liggende plaats zodat u hem in- dien nodig altijd kunt raadplegen. Voor de bedieningshandleiding In deze handleiding wordt de inbouw van het toestel beschreven. De bediening van het toestel wordt beschreven in een afzonderlijke handlei- ding. Ga naar de volgende website voor details over de functies en de bediening van dit toestel: http://www.pioneer.eu/navgatehud Gebruikersinformatie voor het verzamelen en verwijderen van oude producten en batterijen (Symbool voor toestellen) (Symbolen voor batterijen) Voorzorgsmaatregelen

Hoofdstuk Voorzorgsmaatregelen

<CRD4765-A>106Black plate (107,1) De symbolen op producten, verpakkingen en/of bijbehorende documenten geven aan dat de gebruikte elektronische producten en batterijen niet met het gewone huishou- delijk afval kunnen worden samengevoegd. Er bestaat een speciaal wettelijk voorge- schreven verzamelsysteem voor de juiste behandling, het opnieuw bruikbaar maken en de recyclage van gebruikte producten en batterijen. Door een correcte verzamelhandeling zorgt u er- voor dat het verwijderde product en/of batterij op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, wordt gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu. Voor verdere informatie betreffende de juiste be- handling, het opnieuw bruikbaar maken en de recyclage van gebruikte producten en batterijen kunt u contact opnemen met de plaatselijke overheid of een verkooppunt. Deze symbolen zijn enkel geldig in de lan- den van de Europese Unie. Voor landen buiten de Europese Unie: Indien u zich in een ander dan bovengenoemde landen bevindt kunt u contact opnemen met de plaatselijke overheid voor meer informatie over de juiste verwijdering van het product. Aansluiten en installeren WAARSCHUWING ! Gebruik dit toestel uitsluitend met een accu van 12 volt en negatieve aarding. Gebruik dit toestel niet voor een voertuig met 24 volt. Er bestaat een risico op brand of storing. ! Installeer het toestel niet en leg geen kabels op plaatsen waar het de werking van een air- bag kan hinderen. Als het toestel wordt geïnstalleerd in een voertuig met airbags, informeer dan bij de fa- brikant van het voertuig naar voorzorgsmaat- regelen voor de installatie. Er bestaat risico op een dodelijk ongeval als de airbags gehin- derd worden. ! Installeer het toestel niet op plaatsen waar het hinderlijk is voor het zicht van de bestuur- der, stoort tijdens het rijden, of gevaarlijk is voor de inzittenden. Er bestaat risico op een verkeersongeval en letsel. ! Verwijder nooit de isolatie van de voedingska- bel van het toestel om andere apparaten van stroom te voorzien. Als de capaciteit van de stroomkabel wordt overschreden, kan er brand, een elektrische schok of storing ontstaan. ! Gebruik nooit de moeren en bouten van vei- ligheidsonderdelen zoals het stuurwiel, het remsysteem en de tank. Bij gebruik daarvan kan de rem defect raken, brand optreden of een verkeersongeval ont- staan. ! Installeer het toestel niet op een zonneklep met een vorm die niet ondersteund wordt door het toestel. Installatie van het toestel op een zonneklep met een vorm die niet geschikt is voor het toestel, kan leiden tot een ongeval of storing. ! Installeer het toestel niet op een defecte zon- neklep. Controleer dat de zonneklep niet beschadigd is voor u het toestel installeert. Installatie op een defecte zonneklep kan ervoor zorgen dat het toestel valt, wat kan leiden tot een onge- val of een storing. ! Laat het toestel niet achter in direct zonlicht. Verwijder de beschermfolie van de combiner niet voordat de installatie voltooid is. De com- biner kan licht geconcentreerd bundelen en rook of brand veroorzaken. ! Voor uw veiligheid en die van andere perso- nen moet u de installatie, bekabeling en eventuele verplaatsing van het toestel in het voertuig laten uitvoeren door uw dealer. Voor de installatie, bekabeling en verwijde- ring van het toestel is speciale technische kennis vereist. Door onjuiste installatie, beka- beling of verwijdering van het toestel kan het voertuig ernstig beschadigd worden. ! Werk niet in direct zonlicht. Daardoor kunt u brandwonden oplopen of blind worden. ! Koppel de negatieve aansluiting van de accu los voordat u het toestel installeert. Kortsluiting van de positieve en negatieve aansluitpunten kan een elektrische schok of letsel veroorzaken. ! Controleer de locatie van leidingen, de tank, elektrische draden e.d. voordat u met de in- stallatie begint. Let op dat u niet in contact komt met leidin- gen, de tank, elektrische draden e.d. als u voor de installatie in het voertuig moet boren. Bescherm alle onderdelen tegen roest en binnendringen van water. ! Gebruik alleen de meegeleverde onderdelen en zet ze stevig vast. Door gebruik van andere dan de meegele- verde onderdelen kan het toestel beschadigd of niet goed bevestigd worden. Als het toestel loskomt, kan het hinderlijk zijn voor het rij- den en de oorzaak worden van een ongeval en letsel. ! Installeer de meegeleverde onderdelen zoals voorgeschreven. Als de meegeleverde onderdelen niet zoals voorgeschreven worden geïnstalleerd, kun- nen onderdelen loskomen en vallen, met mo- gelijk een ongeval of storing tot gevolg. ! Gebruik de meegeleverde kabels en sluit ze goed aan. Gebruik de meegeleverde kabels en sluit ze aan zoals voorgeschreven. Gebruik van an- dere kabels dan de meegeleverde kan brand of een storing veroorzaken. ! Volg de instructies in deze handleiding voor de aansluiting en installatie van het toestel. Als u de instructies in deze handleiding niet volgt tijdens de installatie en aansluiting, kan het toestel brand of een ongeval veroorzaken. ! Zet het toestel aan de zonneklep vast met een valbeveiligingsriem. Als u dat niet doet, kan het toestel vallen met mogelijk een ongeval en letsel tot gevolg. ! Isoleer blootliggende delen van de kabel met tape e.d. Door kortsluiting kan brand, een elektrische schok of storing ontstaan. ! Leg de kabels zo dat ze niet verstrikt kunnen raken in onderdelen van het voertuig, schroe- ven en bewegende onderdelen zoals de stoel- rails. Door ontkoppeling of kortsluiting kan brand, een elektrische schok of storing ontstaan. ! Leg en bevestig de kabels zo dat ze niet kun- nen storen tijdens het rijden. Als u dat niet doet, kunnen er kabels verstrikt raken rond het stuurwiel, de schakelhendel, het rempedaal e.d. en mogelijk een ongeval veroorzaken. ! Controleer na de installatie en bekabeling of alle elektrische apparatuur correct werkt zoals vóór de installatie. Als het toestel wordt gebruikt wanneer an- dere elektrische apparaten niet normaal wer- ken, kan er brand of een elektrische schok optreden of een verkeersongeval gebeuren. ! Bewaar kleine onderdelen zoals schroeven buiten bereik van kleine kinderen. Roep onmiddellijk de hulp van een arts in als een onderdeel per ongeluk wordt ingeslikt. LET OP ! Snijd nooit ergens in een kabel. Nederlands Voorzorgsmaatregelen

Hoofdstuk Voorzorgsmaatregelen

<CRD4765-A>107Black plate (108,1) Als een zekering is verbonden met de kabel, werkt het beveiligingscircuit niet en kan er brand ontstaan. ! Let er bij het aansluiten van de kabels op dat ze niet in aanraking kunnen komen met hete gebieden van het voertuig. Er bestaat een risico op brand of een elektri- sche schok. ! Gebruik geen verlengsnoer bij het aanleggen van de kabels. Daardoor kunnen kabels oververhitten, met mogelijk brand of een elektrische schok tot gevolg. ! Installeer het toestel niet op plaatsen waar regen, water, condensatie, stof en oliedam- pen kunnen voorkomen. Daardoor kan rook, brand of een storing ont- staan. ! Let er bij de bekabeling op dat de kabels niet in aanraking komen met metalen onderde- len. Als de kabels in aanraking komen met meta- len onderdelen, kunnen de kabels bescha- digd worden met mogelijk brand, een elektrische schok of storing tot gevolg. Informatie over dit toestel WAARSCHUWING ! Bedien geen menu’s tijdens het rijden. Daar- door wordt u afgeleid en kunt u het voertuig niet meer veilig besturen en mogelijk een zwaar ongeval veroorzaken. Let altijd op het verkeer en voetgangers en rij veilig. ! Kijk niet naar het weergegeven beeld tijdens het rijden. Als u niet op de weg let, kunt u een ongeval veroorzaken. ! Bedien de zonneklep niet tijdens het rijden. Daardoor kunt u een zwaar ongeval veroorza- ken. Als u de zonneklep wilt gebruiken, moet u eerst het voertuig op een veilige plaats par- keren en de handrem aantrekken. ! Steek niet uw hand, uw vinger of een vreemd voorwerp in de mediasleuf. Daardoor kunt u een ongeval, elektrische schok, brand of storing veroorzaken. ! Zorg dat er geen vloeistof op of in het appa- raat kan komen. Dat kan rookvorming, brand of een elektri- sche schok veroorzaken. Let bijzonder op bij kleine kinderen. ! Als er vloeibare stoffen of materialen van bui- ten in het toestel komen, moet u onmiddellijk het toestel uitschakelen en uw dealer of het dichtstbijzijnde Pioneer-servicecentrum raad- plegen. Gebruik het toestel niet langer omdat er een verhoogd risico bestaat op brand, elektrische schok en andere storingen. ! Laat de afstandsbediening en andere onder- delen niet losliggen. Als het voertuig stopt of een bocht maakt, kunnen losliggende voorwerpen naar voren rollen en het rempedaal blokkeren, en ge- vaarlijke situaties en een ongeval veroorza- ken. ! Bevestig geen folie of afdichting op de com- biner. Daardoor kan het gezichtsveld worden be- lemmerd en een ongeval ontstaan. ! Gebruik het toestel niet als het niet normaal functioneert of storingen vertoont, bijvoor- beeld als er geen beeld verschijnt. In dat geval bestaat er risico op een onvoor- zienbaar ongeval, brand of een elektrische schok. ! Laat kinderen niet aan het toestel hangen of er kracht op uitoefenen. De kinderen kunnen letsel oplopen, het voer- tuig kan vervormd raken of er kan storing op- treden. ! Raak het toestel niet aan bij onweer. Er bestaat risico op een elektrische schok door blikseminslag. ! Haal het toestel niet uit elkaar en wijzig het niet. Er bestaat risico op een ongeval, brand of een elektrische schok. ! Volg altijd de verkeersregels. Het toestel bevat gegevens over verkeersre- gels, maar de werkelijke verkeersregels en -situaties kunnen door wijzigingen verschil- lend zijn. Ook als u de routekaarten of stem- begeleiding gebruikt, moet u altijd de plaatselijke verkeersregels en -borden volgen. Als u dat niet doet, kunt u een ongeval ver- oorzaken of verkeersregels overtreden. ! Het toestel kan niet worden bediend wanneer het voertuig rijdt. Als u de menu’s wilt bedie- nen, moet u eerst het voertuig op een veilige plaats parkeren en de handrem aantrekken. ! Let op dat een nieuwe zekering bij vervan- ging de voorgeschreven capaciteit (ampère) heeft. Door gebruik van een zekering met een hoge- re waarde kan brand of storing ontstaan. ! Voordat u het toestel ’s nachts of op een don- kere plaats (zoals in een tunnel) gebruikt, moet u de helderheid ervan aanpassen zodat u niet wordt gehinderd bij het rijden. Als u dat niet doet, kunt u een ongeval veroorza- ken. LET OP ! Gebruik het toestel niet voor andere doelein- den dan zoals voorgeschreven in een voer- tuig. Anders kunt u rookvorming, brand, een elek- trische schok of verwondingen veroorzaken of oplopen. ! Stel de hoek van de combiner en de weerga- vehelderheid af voordat u gaat rijden, en con- troleer of er geen schroeven loszitten zodat u bij het rijden niet wordt gehinderd. Als u dat niet doet, kunt u een ongeval ver- oorzaken. ! Let voortdurend op de weg wanneer u tijdens het rijden het zonnescherm of knoppen be- dient. Als u dat niet doet, kunt u een ongeval ver- oorzaken. ! Let op dat u bij het in- en uitstappen niet met uw hoofd tegen het toestel stoot. Daardoor kunt u een verwonding oplopen. ! Let op dat er geen handen en vingers klem raken wanneer u de combiner sluit of de hoek ervan afstelt. Daardoor kunt u een verwonding veroorza- ken. Voorzorgsmaatregelen voor batterijen WAARSCHUWING ! Bewaar batterijen buiten bereik van kleine kinderen om ongevallen te voorkomen. Roep onmiddellijk de hulp van een arts in als de batterij per ongeluk wordt ingeslikt. ! Installeer de batterij in de juiste richting (po- sitieve en negatieve zijde) zoals in de handlei- ding wordt aangegeven. Als de batterij verkeerd om wordt geplaatst, bestaat er risico op letsel of vervuiling omdat de batterij kan exploderen of lekken. ! Als de batterij lekt en er batterijvloeistof op uw huid of kleding terechtkomt, moet u de betreffende plek met zuiver water spoelen. Als er batterijvloeistof in uw oog terechtkomt, spoelt u uw oog met zuiver water en raad- pleegt u onmiddellijk een arts. LET OP ! Sluit geen kortsluiting met de batterij, haal hem niet uit elkaar, verwarm hem niet en leg hem niet in vuur of water. De batterij kan exploderen en lekkende batte- rijvloeistof kan brand en verwondingen ver- oorzaken. Voorzorgsmaatregelen

Hoofdstuk Voorzorgsmaatregelen

<CRD4765-A>108Black plate (109,1) ! Laat een droge batterij niet op. De batterij kan exploderen en iemand ver- wonden. ! Gebruik alleen batterijen van het voorge- schreven type. De batterij kan exploderen of lekken en ie- mand verwonden of het milieu vervuilen. ! Vervang een lege batterij onmiddellijk door een nieuwe. Lekkende batterijvloeistof kan het milieu ver- vuilen. ! Bewaar de afstandsbediening niet bij hoge temperatuur, hoge vochtigheid of in direct zonlicht. Als u dat wel doet, kan de afstandsbediening vervormen of kan de batterij exploderen of gaan lekken. Bij problemen WAARSCHUWING Als u rook, een vreemd geluid, een vreemde geur of andere ongebruikelijke signalen van het toestel waarneemt, moet u onmiddellijk de voe- ding uitschakelen en uw dealer of het dichtstbij- zijnde Servicestation van PIONEER raadplegen. Als u het toestel zo blijft gebruiken, kan een on- geval, brand of een elektrische schok ontstaan. ! Het toestel werkt niet zelfstandig. Het toestel moet vóór gebruik worden verbonden met een iPhone of Android-apparaat met een na- vigatietoepassing. Lees de veiligheidsinstructies in de handlei- ding van het product dat op dit toestel wordt aangesloten. ! Bedien het toestel niet tijdens het rijden. Daardoor wordt u afgeleid en kunt u het voer- tuig niet meer veilig besturen en mogelijk een zwaar ongeval veroorzaken. Let altijd op het verkeer en voetgangers en rij veilig. Voor- dat u het toestel bedient, moet u het voertuig op een veilige plaats parkeren en de hand- rem aantrekken. ! Bedien de zonneklep niet tijdens het rijden. Daardoor kunt u een zwaar ongeval veroorza- ken. Als u de zonneklep wilt gebruiken, moet u eerst het voertuig op een veilige plaats par- keren en de handrem aantrekken. ! Bedien een iPhone of Android-apparaat niet tijdens het rijden. Parkeer het voertuig op een veilige plaats en trek de handrem aan voordat u een route instelt op een iPhone of Android-apparaat. ! De functies van het toestel garanderen op geen enkele wijze dat de omgeving veilig is. Let tijdens het rijden altijd goed zelf op de veiligheid van en rondom het voertuig. ! De route-informatie en de stembegeleiding van de navigatietoepassing dienen alleen als referentie. Volg altijd de plaatselijke verkeers- regels en -borden. Als u dat niet doet, kunt u verkeersregels overtreden en een zwaar on- geval veroorzaken. Ook informatie van dit toestel over de afstand tot een voertuig voor u, snelheidsaanduidingen en verkeerscame- ra’s dient uitsluitend ter referentie. Volg altijd de plaatselijke regels en rijd veilig naarge- lang de verkeerssituatie. ! Het toestel detecteert wanneer het voertuig rijdt en de bediening wordt dan automatisch uitgeschakeld. Parkeer het voertuig op een veilige plaats en trek de handrem aan voor- dat u het toestel bedient. ! Als u moe wordt of ongemak ervaart tijdens het gebruik van het toestel, moet u het ge- bruik onmiddellijk stoppen en een lange pauze nemen om volledig te herstellen. Als u het toestel in dat geval toch blijft gebruiken, kunt u onwel worden. ! Als u ver- of bijziend bent, astigmatisch bent of verschillend zicht hebt tussen uw linker- en rechteroog, moet u een bril e.d. dragen om uw gezichtssterkte te corrigeren wanneer u dit toestel gebruikt. ! Het weergegeven beeld op het scherm kan tijdelijk vervormd zijn wanneer het beeld wordt overgeschakeld. Dit is geen storing. ! Er wordt geen beeld weergegeven wanneer de GPS-verbinding is verbroken. ! Het beeld op het scherm kan vervormd zijn wanneer de iPhone of het Android-apparaat zwaar belast wordt. ! De nauwkeurigheid van de positiebepaling is afhankelijk van de prestaties van het gps-sys- teem op de iPhone of het Android-apparaat dat op dit toestel is aangesloten. ! De richting waarin het voertuig rijdt, wordt wellicht niet correct aangegeven als het GPS-systeem niet nauwkeurig werkt. ! Zorg dat de iPhone of het Android-apparaat stevig is bevestigd voordat u gaat rijden. Zorg dat het aangesloten apparaat niet op de grond valt omdat het dan onder het rem- of gaspedaal kan terechtkomen. ! Sluit de diffuser wanneer u het toestel niet gebruikt. Nederlands Voorzorgsmaatregelen

Hoofdstuk Belangrijke veiligheidsvoorschriften

<CRD4765-A>109Black plate (110,1) ! Sluit de diffuser en de combiner wanneer u het toestel van de zonneklep verwijdert en op- bergt. Laat het toestel niet achter op een plek in di- rect zonlicht, zoals op het dashboard. De dif- fuser of de combiner kunnen het licht geconcentreerd bundelen en rook of brand veroorzaken. ! Het achterlicht van het voertuig voor u kan weerspiegeld worden op de combiner. ! Pioneer kan niet verantwoordelijkheid wor- den gesteld worden waardeveranderingen van het voertuig, e.d. Voorkomen dat de accu leegloopt ! Zorg dat de motor van het voertuig draait wanneer u het toestel gebruikt. Als u het toe- stel gebruikt zonder dat de motor draait, kan de accu leeglopen. Laat de motor niet langer lopen dan strikt noodzakelijk is wanneer het voertuig gepar- keerd is om het milieu te ontzien. ! Als het toestel niet wordt uitgeschakeld (de LED-indicator op de stekker voor de sigarette- naansteker van de stroomkabel blijft bran- den) wanneer de motor van het voertuig wordt uitgeschakeld, koppelt u de stroomka- bel los van de aansluiting voor de sigarette- naansteker op het voertuig. Als u dit niet doet, kan de voertuigaccu leeglopen. Als het scherm moeilijk zichtbaar is ! Het beeld op het scherm is zichtbaar onder een brede hoek. Pas de hoek van de combi- ner (bladzijde 124) en de weergave-instellin- gen (bladzijde 123) aan wanneer u het toestel voor het eerst gebruikt voor een optimale zichtbaarheid en scherpte van het beeld. U past de helderheid van het scherm aan met de knop / (bladzijde 125). ! De weergavehelderheid verschilt naargelang de kijkhoek. Gebruik het toestel in een positie waarin het beeld duidelijk zichtbaar is. Voorzorgsmaatregelen voor gebruik bij een hoge/lage temperatuur ! Als de temperatuur te hoog of te laag wordt, neemt de weergavehelderheid af of wordt de projectie automatisch gestopt om het sys- teem tegen beschadiging te beschermen. Dit is geen storing. Het systeem hervat zijn werk- ing wanneer de temperatuur weer in een vei- lig bereik komt. ! Het toestel werkt wellicht niet correct bij een te hoge of te lage temperatuur. Gebruik het toestel binnen het opgegeven temperatuur- bereik. Raadpleeg de bedieningshandleiding voor meer informatie. Opmerking over microSD- geheugenkaarten ! Dit toestel is geschikt voor microSD- en microSDHC-geheugenkaarten. Deze typen geheugenkaarten worden in deze handlei- ding gezamenlijk aangeduid als “SD-geheu- genkaart”. ! Het toestel is niet geschikt voor microSDXC- geheugenkaarten. ! Pioneer garandeert niet dat alle typen SD-ge- heugenkaarten op dit toestel kunnen worden gebruikt. ! Verwijder de SD-geheugenkaart niet en wijzig de stand van de contactschakelaar niet ter- wijl de SD-geheugenkaart gebruikt wordt. Daardoor kunnen gegevens erop beschadigd raken. Pioneer kan niet aansprakelijk worden gesteld voor schade in zulke gevallen. ! SD-geheugenkaarten hebben een beperkte levensduur. Als de kaart het einde van zijn le- vensduur heeft bereikt, kunnen ook bij cor- rect gebruik geen gegevens meer op de kaart geschreven of verwijderd worden. ! Sommige SD-geheugenkaarten worden wel- licht niet door het toestel herkend, ook niet als de kaart op een computer wel wordt her- kend. Het probleem kan worden opgelost door de kaart te formatteren met een speci- aal formatteerprogramma. SD-geheugen- kaarten die zijn geformatteerd met de standaard formatteerfunctie van een compu- ter voldoen niet aan de SD-standaard. Zulke kaarten kunnen mogelijk niet worden be- schreven of gelezen. Gebruik een speciaal formatteerprogramma om zulke problemen te voorkomen. Bij het formatteren worden alle gegevens op de SD-geheugenkaart ge- wist. Maak daarom op voorhand een kopie van gegevens die u niet wilt verliezen. U kunt een speciaal formatteerprogramma voor SD- geheugenkaarten verkrijgen op de volgende website. https://www.sdcard.org/home/ (informatie geldig in juni 2012) ! Pioneer kan niet garanderen dat een SD-ge- heugenkaart met een beschadiging door het formatteren, kan worden gerepareerd. Pioneer kan ook niet aansprakelijk worden gesteld voor schade, kosten of uitgaven door gegevensverlies of beschadiging door het for- matteren van een SD-geheugenkaart. Lees de handleiding van het formatteerprogram- ma en volg de instructies als u de SD-geheu- genkaart wilt formatteren. U bent zelf verantwoordelijk voor problemen die kunnen optreden. Opmerkingen voor de iPhone ! Raadpleeg onze website voor informatie over de iPhone-modellen en de iPhone-software- versies die worden ondersteund door dit pro- duct. ! iPhone-modellen die compatibel zijn met dit toestel, worden in deze handleiding geza- menlijk aangeduid als “iPhone”. ! Pioneer garandeert niet dat alle compatibele typen iPhone met dit toestel kunnen worden gebruikt. ! Pioneer kan niet aansprakelijk worden ge- steld voor mogelijk gegevensverlies door ge- bruik van een iPhone met dit toestel. ! Laat de iPhone niet gedurende langere tijd in direct zonlicht liggen. Daardoor kan de iPhone storingen vertonen. ! Stel de iPhone niet bloot aan hoge tempera- turen. ! Raadpleeg de handleiding van de iPhone voor details over het gebruik ervan. Opmerkingen over Android- apparaten ! Raadpleeg onze website voor informatie over de Android-apparaten die worden onder- steund door dit product. ! Compatibiliteit met alle Android-apparaten wordt niet gegarandeerd. Belangrijke veiligheidsvoorschriften

Hoofdstuk Belangrijke veiligheidsvoorschriften

<CRD4765-A>110Black plate (111,1) ! Het gebruik van bepaalde functies van een Android-apparaat tijdens het rijden is in uw land mogelijk niet toegestaan, dus zorg dat u op de hoogte bent en houd u aan de wettelij- ke voorschriften. Indien u twijfelt of het gebruik van een be- paalde functie is toegestaan, moet u de func- tie alleen gebruiken terwijl het voertuig geparkeerd is. Gebruik geen enkele functie tenzij het veilig is om deze te gebruiken onder de heersende omstandigheden. ! Pioneer kan niet aansprakelijk worden ge- steld voor mogelijk gegevensverlies door ge- bruik van een Android-apparaat met dit toestel. ! Laat de Android-apparaat niet gedurende langere tijd in direct zonlicht liggen. Daar- door kan het apparaat storingen vertonen. ! Stel het Android-apparaat niet bloot aan hoge temperaturen. ! Raadpleeg de handleiding van het Android- apparaat voor details over het gebruik ervan. Auteursrechten De auteursrechten op de gegevens en program- ma’s van dit product zijn het eigendom van Pioneer en van derden die Pioneer het recht hebben gegeven op het gebruik van die gege- vens of programma’s onder auteursrecht. U mag de gegevens en programma’s van dit pro- duct op geen enkele wijze geheel of gedeeltelijk kopiëren, wijzigen of analyseren. Nieuwe softwareversies ! Voor het opslaan van het bestand met bijge- werkte software hebt u een SD-geheugen- kaart nodig met een capaciteit van ten minste 2 GB. ! Klanten zonder internettoegang kunnen een- maal jaarlijks een microSD-geheugenkaart ontvangen met de meest recente bijgewerkte softwareversie. Details hierover wordt op de website gepubli- ceerd. Bezoek onze website Hier vindt u onze site: http://www.pioneer.nl ! Registreer uw product. Wij bewaren de gege- vens van het product dat u hebt aangeschaft zodat u deze eenvoudig kunt opvragen als u die nodig mocht hebben voor de verzekering, bijvoorbeeld na verlies of diefstal. ! Op onze website vindt u de laatste informatie over PIONEER CORPORATION. Opgeslagen gegevens ! Pioneer kan niet aansprakelijk worden ge- steld als de klant de software moet bijwerken na of vanwege reparaties e.d. ! Instellingen op dit toestel kunnen automa- tisch of per ongeluk, door storing, worden ge- wijzigd of verwijderd tijdens een reparatie of andere procedure. Bewaar een lijst van be- langrijke informatie. Pioneer kan niet aan- sprakelijk worden gesteld voor schade of verlies door gegevensverlies in zulke geval- len. ! Pioneer levert geen diensten voor het herstel- len van beschadigde of gewiste gegevens. Opmerkingen over dit toestel ! De gebruiksgeschiedenis van het toestel wordt geregistreerd voor het optimaliseren van de prestaties. Daarbij wordt geen per- soonlijke informatie vastgelegd. De geregi- streerde informatie kan voor gegevensanalyse worden gedeeld met an- dere afdelingen of onderaannemers van Pioneer, maar alleen als de klant op voor- hand toestemming geeft. ! Pioneer heeft door testen bevestigd dat het geprojecteerde beeld zichtbaar is op een af- stand van 3 m van de voorzijde van de voor- ruit. De afstand kan echter verschillend lijken afhankelijk van de zithoogte en -positie van de bestuurder, de hoogte en hoek van het plafond van het voertuig, en het omge- vingslicht. ! Pioneer garandeert niet dat het product vol- doet aan de bepaalde doelstellingen van een bepaalde gebruiker. ! De specificaties en het ontwerp van het toe- stel kunnen zonder voorafgaande kennisge- ving worden gewijzigd voor productverbeteringen. Pioneer accepteert en erkent geen verzoeken van klanten voor wijzi- ging of ruil van een product om te voldoen aan bepaalde behoeften of verwachtingen overeenkomstig de specificaties en het ont- werp in deze handleiding. ! De schermafbeeldingen in deze handleiding kunnen verschillen van het werkelijke pro- duct. ! Het schermontwerp kan zonder vooraf- gaande kennisgeving worden gewijzigd voor productverbeteringen. Nederlands Belangrijke veiligheidsvoorschriften

Hoofdstuk Belangrijke veiligheidsvoorschriften

<CRD4765-A>111Black plate (112,1) Head-up display: Hoofdtoestel x 1 Bevestigingsklem x 1 Afstelplaat voor dikte van zonne- klep (groot) x 1 Afstelplaat voor dikte van zonne- klep (klein) x 1 Montageschroef x 6 Zeskantsleutel x 1 Stroomkabel x 1 Kussen voor zonneklep x 1 Dubbelzijdig plakband x 1 HUD-afstandsbediening: Hoofdtoestel x 1 (Een lithium-ionbatterij is voorgeïnstalleerd. Ver- wijder de isolatiefolie voordat u het toestel ge- bruikt.) Voorzorgsmaatregelen voor aansluiting LET OP ! Neem geen stroom voor accessoires van de CAN-businterface e.d. Maak aansluiting op de daarvoor bedoelde accessoirevoeding van het voertuig. ! Installeer de meegeleverde onderdelen zoals voorgeschreven. Gebruik van andere dan de meegeleverde on- derdelen kan storing veroorzaken. De elektriciteitskabel aansluiten ! Sluit de stroomkabel stevig aan door deze in de aansluiting op het toestel te plaatsen. Als de stekker niet goed in de aansluiting past, zit deze misschien in de verkeerde richting. Controleer de richting van de stekker. Duw deze er niet in. Als u dat doet, kan er een sto- ring optreden. Ruis voorkomen ! Plaats de volgende onderdelen zo ver moge- lijk uit de buurt van een iPhone, een Android- apparaat en andere kabels en draden om ruis te voorkomen. — Filmantenne en antennekabel — FM/AM-antenne en antennedraad — GPS-antenne en antennekabel — Bakenontvanger en antennekabel — Voedingskabel Plaats de antennes zo ver mogelijk uit elkaar. ! Bind antennes niet samen, stapel ze niet en laat ze niet kruisen. Ruis op de antenne en de antennekabel ver- mindert de ontvangstgevoeligheid. Meegeleverde onderdelen

Hoofdstuk Vóór aansluiting

<CRD4765-A>112Black plate (113,1) WAARSCHUWING ! Zet het toestel aan de zonneklep vast met een valbeveiligingsriem. Als u dat niet doet, kan het toestel vallen met mogelijk een ongeval en letsel tot gevolg. ! Als het voertuig airbags heeft, installeer het toestel dan nooit op het deksel van een air- bag of een andere plaats waar het de werking van een airbag kan belemmeren. Daardoor kan de airbag niet correct werken of het toe- stel raken met mogelijk een ongeval of letsel tot gevolg. ! Werk niet in direct zonlicht. Daardoor kunt u brandwonden oplopen. Er bestaat ook een risico op verblinding als zonlicht door de combiner in uw richting wordt weerkaatst. Sluit de combiner als hij zich in direct zonlicht bevindt. ! Laat het toestel niet achter in direct zonlicht. Verwijder de beschermfolie van de combiner niet voordat de installatie voltooid is. De com- biner kan licht geconcentreerd bundelen en rook of brand veroorzaken. ! Installeer het toestel nooit op een voertuig met een zonnedak of op een cabriolet. Het zonlicht kan door de combiner weerkaatst en geconcentreerd gebundeld worden. ! Gebruik de zonneklep niet op het zijvenster als dit toestel erop bevestigd is. LET OP ! Als het toestel wordt geïnstalleerd in een voertuig met airbags, informeer dan bij de fa- brikant van het voertuig naar voorzorgsmaat- regelen voor de installatie. Er bestaat risico op een dodelijk ongeval als de airbags gehin- derd worden. ! Na installatie van het toestel kunnen een lampje op de zonneklep en optionele acces- soires op en rondom de zonneklep (zoals een kaarthouder en een spiegel) wellicht niet meer worden gebruikt. Controleer op voor- hand welke accessoires aanwezig zijn in het voertuig. ! De installatie van het toestel kan markerin- gen op het oppervlak van de zonneklep ach- terlaten. ! Het toestel is niet bestemd voor installatie op de passagierszetel. ! Tijdens de installatie kunnen er deeltjes of stof e.d. op u vallen. Kijk tijdens de installatie onder het toestel niet recht omhoog om te voorkomen dat er iets in uw oog valt. ! De diffuser en de combiner zijn gevoelige on- derdelen. Raak ze niet aan met blote handen en ook niet met gereedschap tijdens de in- stallatie. Vóór de installatie en bevestiging van het toestel Sluit het toestel eerst tijdelijk aan om te contro- leren of het correct werkt, en installeer het pas daarna. Controleer of de aansluiting correct is als het toestel niet normaal werkt. Het toestel bevestigen ! Het toestel moet worden bevestigd met schroeven met een aanbevolen aandraaimo- ment van 0,36 N•m tot 0,59 N•m. ! Voordat u het dubbelzijdige plakband ge- bruikt op de aansluitdoos van de stroomka- bel, moet u het oppervlak waarop u het wilt plakken grondig schoonvegen. Aansluitschema

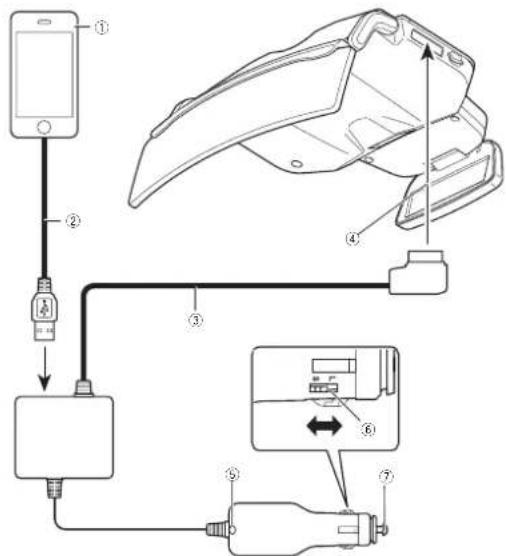

1 iPhone of Android-apparaat 2 USB-kabel 3 Stroomkabel 4 Naar stroomaansluiting 5 LED-indicator 6 Schakelaar stekkerformaat 7 Naar aansluiting van sigarettenaansteker Voor gebruikers van een iPhone ! Gebruik de kabel (2 ) die bij de iPhone gele- verd werd. Laat de kabel niet in het voertuig achter. De kabel die bij de iPhone geleverd werd, is niet bedoeld voor gebruik in een voertuig. Voor Android ! Gebruik een USB-microUSB-communicatie- kabel (2) van 1 m of minder. Een oplaadka- bel kan niet worden gebruikt. Nederlands Voorzorgsmaatregelen voor installatie

Hoofdstuk Verbindingen

<CRD4765-A>113Black plate (114,1) Opmerkingen ! De LED-indicator op de stekker voor de siga- rettenaansteker gaat branden als de stroom wordt ingeschakeld en gaat uit als het toestel wordt uitgeschakeld. Als de LED-indicator niet uit gaat wanneer de motor van het voertuig wordt uitgeschakeld, koppelt u de stroomkabel los van de aanslui- ting voor de sigarettenaansteker op het voer- tuig. Als u dit niet doet, kan de voertuigaccu leeglopen. ! Raadpleeg Uw iPhone of Android-apparaat in- stellen op bladzijde 121 voor details over hoe u een iPhone of een Android-apparaat moet aansluiten. Formaat van de stekker voor de sigarettenaansteker instellen Stel het formaat van de stekker van de sigarette- naansteker in op L (groot) of S (klein) naarge- lang het formaat van de stekker van de sigarettenaansteker op het voertuig.

1 Schakelaar stekkerformaat De zekering van de stekker voor de sigarettenaansteker vervangen 1 Draai de stekker los tegen de wijzers van de klok in.

1 Zekering (3 A) 2 Vervang de zekering door een nieuwe met dezelfde capaciteit. Voorzorgsmaatregelen voor installatie van het toestel WAARSCHUWING ! Gebruik de meegeleverde schroeven en in- stalleer het toestel zoals voorgeschreven. Ge- bruik van andere schroeven dan de meegeleverde kan schade veroorzaken aan het toestel. ! Zet het toestel stevig vast op de zonneklep met de meegeleverde schroeven. Als u dat niet doet, kan het toestel tijdens het rijden vallen, iemand raken en verwonden. ! Lees deze handleiding volledig en aandach- tig, en installeer het toestel correct en over- eenkomstig de veiligheidsnormen. Gespecificeerde installatiepositie LET OP Installeer het toestel op de voorgeschreven in- stallatiepositie zodat de bestuurder een veilig zicht heeft en het apparaat correct kan werken. Door installatie op een andere dan de voorge- schreven positie voldoet het mogelijk niet aan de veiligheidsnormen voor wegvoertuigen, en kan het voertuig afgekeurd worden bij een veilig- heidskeuring op grond van bijvoorbeeld een on- derhoudsfout.

Hoofdstuk Installatiepositie

<CRD4765-A>114Black plate (115,1) LET OP Installeer het toestel niet op een onstabiele of beschadigde zonneklep. Daardoor kan het toe- stel vallen met mogelijk een ongeval of storing tot gevolg. 1 Controleer de zonneklep. Controleer de dikte van de zonneklep waarop u het toestel wilt installeren. De zonneklep moet aan de volgende voorwaar- den voldoen voor installatie van het toestel.

T: Dikte 15 mm bij 33 mmH: Hoogte 140 mm bij 240 mmA: Afstand tussen desteunpunten185 mm of meerY: Afstand tot de spie-gel e.d.45 mm of meer (aanbevo- len) 2 Controleer de afstelplaat voor de dikte van de zonneklep die u wilt gebruiken. De grootte van de afstelplaat voor de dikte van de zonneklep die wordt gemonteerd op de be- vestigingsklem is afhankelijk van de dikte van de zonneklep. Het toestel wordt geleverd met een afstelplaat voor de dikte van de zonneklep (medium) erop gemonteerd. Gebruik een afstelplaat voor de dikte van de zon- neklep met een grootte die geschikt is voor de dikte van de zonneklep. Dikte van de zon-neklepAfstelplaat voor dikte vanzonneklep15 mm bij 20 mmAfstelplaat voor dikte vanzonneklep (klein)20 mm bij 26,5 mmAfstelplaat voor dikte vanzonneklep (medium)26,5 mm bij 33 mmAfstelplaat voor dikte vanzonneklep (groot) Afstelplaat voor dikte van zonneklep vervangen 1 Trek aan de HUD-vergrendelingshendel en schuif de hendel naar de geopende posi- tie.

1 Geopende positie2 Vergrendelingshendel van HUD 2 Verwijder de acht schroeven, inclusief de afstelschroeven in de lengterichting (zie de illustratie) op de bevestigingsklem, en ver- wijder vervolgens de afstelplaat voor dikte van de zonneklep (medium). Als de afstelschroeven in de lengterichting zijn verwijderd, wordt de afstelplaat in de lengterich- ting verwijderd van de afstelplaat voor dikte van de zonneklep.

1 Afstelplaat voor dikte van zonneklep2 Afstelschroeven in lengterichting3 Afstelplaat in lengterichting 3 Bevestig de afstelplaat in lengterichting aan de afstelplaat voor de dikte van de zon- neklep die u wilt gebruiken.

1 Afstelplaat voor dikte van zonneklep2 Afstelschroeven in lengterichting3 Afstelplaat in lengterichting 4 Breng de schroefgaten van de afstelplaat voor de dikte van de zonneklep op een lijn met die van de bevestigingsklem, en zet de resterende schroeven die u hebt verwijderd weer vast op dezelfde posities. Nederlands Voorbereiding voor installatie van het toestel

Hoofdstuk Voorbereiding voor installatie van het toestel

<CRD4765-A>115Black plate (116,1) 1 Breng de HUD-vergrendelingshendel naar de geopende positie. Trek aan de HUD-vergrendelingshendel en schuif de hendel naar de geopende positie.

1 Geopende positie2 Vergrendelingshendel van HUD! Houd het bewegende gedeelte van de bevesti-gingsklem niet vast wanneer u de HUD-ver-grendelingshendel bedient. Als u hetbewegende gedeelte vasthoudt, kan de HUD-vergrendelingshendel niet bewegen. 1 Bewegend gedeelte 2 Maak de vergrendelingsplaten op de be- vestigingsklem los. Trek de vergrendelplaten op de bevestigingsklem naar links en naar rechts om ze te ontgrendelen. 3 Pas de dikte van de bevestigingsklem aan. Breng de lijnen op de bevestigingsklem op een lijn met de schaalmarkeringen links en rechts op de afstelplaat voor de dikte van de zonneklep naargelang de dikte van de zonneklep en draai de drie schroeven vast.

1 Bevestigingsklem2 Afstelplaat voor dikte van zonneklep! De waarden bij benadering voor de schaal-markeringen op de afstelplaat voor de diktevan de zonneklep (medium) zijn als volgt (deillustratie toont de lijn op de bevestigings-klem op een lijn met de schaalmarkering van22 mm).

1 20 mm2 22 mm3 24 mm4 26 mm 4 Plaats de bevestigingsklem op de zonne- klep. Duw de zonneklep omhoog in zijn horizontale positie. Houd de linker en rechter uiteinden van de ver- grendelplaten op de bevestigingsklem vast, en plaats de bevestigingsklem op de zonneklep door hem er helemaal op te duwen. ! Als de bevestigingsklem niet helemaal naarbinnen kan worden geduwd, moet u de be-vestigingsklem wijder instellen. Verwijder debevestigingsklem van de zonneklep, ga terugnaar stap 3 en pas de schaalpositie aan. Zetde bevestigingsklem vervolgens opnieuw opde zonneklep. 5 Duw de zonneklep naar beneden in zijn verticale positie. 6 Vergrendel de bevestigingsklem. Duw de vergrendelplaten links en rechts naar binnen om de bevestigingsklem stevig vast te zetten. ! Als de vergrendelplaten niet helemaal naarbinnen kunnen worden geduwd, moet u debevestigingsklem wijder instellen. Verwijderde bevestigingsklem van de zonneklep, gaterug naar stap 3, en pas de schaalpositieaan. Zet de bevestigingsklem vervolgens op-nieuw op de zonneklep. 7 Controleer of de bevestigingsklem stevig op zijn plaats zit. Duw de zonneklep terug in zijn horizontale posi- tie. Duw de bevestigingsklem heen en weer en con- troleer of hij stevig op zijn plaats zit. ! Als de bevestigingsklem gemakkelijk loskomtvan de zonneklep, moet u de bevestigings-klem smaller instellen. Verwijder de bevesti-gingsklem van de zonneklep, ga terug naarstap 3, en pas de schaalpositie aan. Zet de be-vestigingsklem vervolgens opnieuw op dezonneklep. 8 Verwijder de bevestigingsklem. Duw de zonneklep omlaag in zijn verticale posi- tie, en trek de vergrendelplaten naar links en rechts om ze te ontgrendelen. Duw de zonneklep omhoog in zijn horizontale positie, en verwijder de bevestigingsklem van de zonneklep. Installatie van het hoofdtoestel

Hoofdstuk Installatie van het hoofdtoestel

<CRD4765-A>116Black plate (117,1) 9 Controleer of de bevestigingsklem na de aanpassing de juiste dikte heeft. Duw de vergrendelplaten op de bevestigings- klem links en rechts naar binnen om ze stevig vast te zetten. Vergewis u ervan dat de bevestigingsklem niet gemakkelijk op de zonneklep kan worden gezet wanneer de vergrendelplaten al in de vergren- delde positie staan. De dikte is correct als de bevestigingsklem niet gemakkelijk op de zonneklep kan worden beves- tigd. ! Als de bevestigingsklem gemakkelijk op dezonneklep kan worden geplaatst wanneer devergrendelplaten in de vergrendelde positiestaan, dan heeft de bevestigingsklem niet dejuiste dikte.Verwijder de bevestigingsklem van de zonne-klep, keer terug naar stap 3, en pas de schaal-positie aan. Plaats vervolgens debevestigingsklem opnieuw op de zonneklep. 10 Plaats de bevestigingsklem met de juiste dikte voor het hoofdtoestel. Controleer of de diffuser en de combiner van het hoofdtoestel gesloten zijn, en plaats de HUD-ver- grendelingshendel op de bevestigingsklem in de geopende positie. Hoofdtoestel:

1 Geopende positie2 Vergrendelingshendel van HUD Zet de bevestigingsklem en het hoofdtoestel op vier plaatsen vooraan en achteraan vast met de meegeleverde montageschroeven. Voorzijde van hoofdtoestel:

1 Groef2 Breng de nokjes op een lijn met de groef. Achterzijde van hoofdtoestel:

1 Breng de nokjes op een lijn met de groef.2 Groef 11 Draai de vier montageschroeven die u in stap 10 hebt vastgezet, één slag los. 12 Draai de afstelschroeven in de lengterich- ting op het toestel één slag los. Voorzijde van hoofdtoestel: 13 Plaats het toestel op de zonneklep. Trek de vergrendelplaten op de bevestigingsklem naar links en naar rechts om ze te ontgrendelen. Duw de zonneklep omhoog in zijn horizontale positie. Houd de linker en rechter uiteinden van de ver- grendelplaten op de bevestigingsklem vast, en plaats het toestel op de zonneklep door de be- vestigingsklem er helemaal op te duwen. Nederlands Installatie van het hoofdtoestel

Hoofdstuk Installatie van het hoofdtoestel

<CRD4765-A>117Black plate (118,1) 14 Duw de zonneklep naar beneden in zijn verticale positie. 15 Zet het toestel op de zonneklep vast met een valbeveiligingsriem. Duw de zonneklep omlaag in zijn verticale posi- tie en trek de valbeveiligingsriem van achter de zonneklep naar voren. Leid de valbeveiligingsriem zoals in de illustratie wordt getoond. Trek de valbeveiligingsriem naar beneden aan en zet hem dan vast. 16 Vergrendel de bevestigingsklem. Duw de vergrendelplaten links en rechts naar binnen om de bevestigingsklem stevig vast te zetten. 17 Duw de zonneklep omhoog in zijn hori- zontale positie. 18 Vergrendel het hoofdtoestel op zijn posi- tie. Trek aan de HUD-vergrendelingshendel en schuif de hendel naar de vergrendelde positie.

1 Vergrendelde positie Het hoofdtoestel schuift naar voren en het toe- stel wordt op zijn plaats vergrendeld. 19 Pas de helling van het hoofdtoestel aan. Pas de hoek aan en zet het hoofdtoestel vlak. Links LinksRechts Rechts Kantel de zonneklep ongeveer 20 graden verti- caal, en draai de twee montageschroeven aan de achterkant van het hoofdtoestel die u in stap 11 had losgedraaid, stevig aan. ! Als de beschermfolie van de combiner hin-derlijk is bij de afstelling, mag u de be-schermfolie verwijderen. Breng debeschermfolie opnieuw aan nadat de afstel-ling is voltooid. 20 Pas de richting van het hoofdtoestel aan. Open de diffuser en de combiner van het hoofd- toestel.

1 Diffuser2 Combiner Pas de richting van het hoofdtoestel zo aan dat de diffuser en de combiner op één lijn komen in de rijrichting.

1 Het toestel afstellen in de rijrichting

Installatie van het hoofdtoestel

Hoofdstuk Installatie van het hoofdtoestel

<CRD4765-A>118Black plate (119,1) 1 Pas de combiner zo aan dat de diffuser inhet midden van de combiner wordt weer-gegeven.! Controleer of het hoofdtoestel correct in derijrichting is gepositioneerd. 21 Ontgrendel het hoofdtoestel op zijn posi- tie. Trek aan de HUD-vergrendelingshendel en schuif de hendel naar de geopende positie.

1 Geopende positie Het hoofdtoestel schuift naar achteren en het toestel wordt op zijn plaats ontgrendeld. 22 Verwijder het toestel van de zonneklep. Sluit de diffuser en de combiner van het hoofd- toestel, en duw vervolgens de zonneklep naar beneden in zijn verticale positie. Trek de vergrendelplaten op de bevestigingsklem naar links en naar rechts om de vergrendeling los te zetten. Ontgrendel de valbeveiligingsriem. Duw de zonneklep omhoog in zijn horizontale positie, en verwijder vervolgens de bevestigings- klem van de zonneklep. ! Let op dat u het toestel niet laat vallen. 23 Draai de montageschroeven aan de voor- zijde van het hoofdtoestel stevig vast. Draai de twee montageschroeven aan de voor- zijde van het hoofdtoestel die u in stap 11 had losgedraaid en de twee afstelschroeven in de lengterichting die u in stap 12 had losgedraaid, stevig vast. 24 Plaats het toestel op de zonneklep. Voer stappen 13 t/m 17 uit om het toestel op de zonneklep te bevestigen. ! Breng de HUD-vergrendelingshendel naar degeopende positie voor u het toestel op de zon-neklep monteert.! Als er een opening is tussen het plafond vanhet voertuig en de zonneklep wanneer de zon-neklep horizontaal staat, bevestigt u het kus-sen voor de zonneklep aan devalbeveiligingsriem.

1 Plafond voertuig2 Zonneklep3 Opening tussen plafond voertuig enzonneklep4 Geen opening tussen plafond voertuigen zonneklep! Als u een kussen voor de zonneklep aan-brengt, bevestig het kussen dan in de kussen-houder van de zonneklep, bevestig hem aande valbeveiligingsriem, en zet vervolgens dekabel vast.

1 Valbeveiligingsriem2 Kussen voor zonneklep3 Houder voor kussen voor zonneklep

1 Kussen voor zonneklep2 Valbeveiligingsriem 25 Sluit de stroomkabel aan op het toestel.

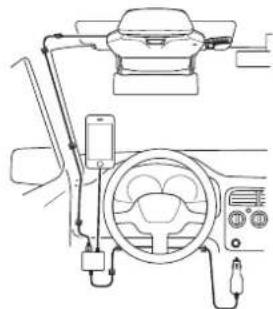

1 Stroomkabel 26 Leg de stroomkabel op zijn plaats. Leid de stroomkabel zo dat hij niet kan storen bij het rijden, en controleer of de bestuurder veilig en vrij zicht heeft. ! Leid de stroomkabel zo dat hij het zicht vande bestuurder niet kan hinderen.! Leid de kabel zo dat hij niet kan storen bij devooruit- en achteruitbeweging van het hoofd-toestel wanneer de vergrendelingshendel vande HUD wordt bediend. Zet de stroomkabel overal waar nodig vast met in de handel verkrijgbare klemmen.

Nederlands Installatie van het hoofdtoestel

Hoofdstuk Installatie van het hoofdtoestel

<CRD4765-A>119Black plate (120,1) 1 Zet de kabel vast met in de handel ver-krijgbare klemmen.! Bevestig of monteer de kabel niet op de voor-ruit.! Leid de stroomkabel niet onderlangs de stoelvan de bestuurder. Er bestaat een risico datde stroomkabel komt vast te zitten onder hetrempedaal en het rijden belemmert met eenzwaar ongeluk tot gevolg. 27 Vergrendel het hoofdtoestel op zijn posi- tie. Trek aan de HUD-vergrendelingshendel en schuif de hendel naar de vergrendelde positie.

1 Vergrendelde positie Het hoofdtoestel schuift naar voren en het toe- stel wordt op zijn plaats vergrendeld. 28 Zet de stroomkabel vast. Plak het dubbelzijdige plakband op de aansluit- doos van de stroomkabel, en zet de aansluitdoos vast op een plaats waar de kabel stevig kan wor- den vastgezet.

1 Stroomkabel2 Dashboard e.d.3 Dubbelzijdig plakband Zet de kabel vast met in de handel verkrijgbare klemmen. ! Installeer de stroomkabel nooit op een plaatswaar de kabel niet kan worden vastgezet doortrillingen e.d. van het voertuig.! Als de kabel niet kan worden vastgezet methet meegeleverde dubbelzijdige plakband, zethem dan stevig vast met in de handel verkrijg-baar dubbelzijdig plakband e.d.! Bevestig een iPhone of een Android-apparaatstevig in een in de handel verkrijgbare hou- der. ! Plaats de stekker voor de sigarettenaanstekervan de stroomkabel in de aansluiting voor desigarettenaansteker van het voertuig met deLED-indicator omhoog gericht zodat de be-stuurder deze kan zien.De LED-indicator op de stekker voor sigarette-naansteker wordt groen als de stroom wordtingeschakeld. 1 LED-indicatorZie Sluit de stroomkabel aan op de aansluitingvoor de sigarettenaansteker op bladzijde 121,voor details. 29 Verwijder de beschermfolie van de com- biner. Controleer of de stroomkabel correct is aange- sloten en aangelegd. Verwijder pas daarna de beschermfolie van de combiner. Na de installatie LET OP ! Controleer of het toestel correct is geïnstal- leerd. In de volgende gevallen moet u terug- keren naar stap 1 en het toestel correct installeren.

1 De vergrendelplaten zitten niet vast ophun plaats.2 Het toestel is niet vastgezet met een val-beveiligingsriem.3 Het toestel is schuin geïnstalleerd.4 Het toestel is achterstevoren geïnstal-leerd. ! Sluit de diffuser wanneer u het toestel niet gebruikt. ! Sluit de diffuser en de combiner wanneer u het toestel van de zonneklep verwijdert en op- bergt. Laat het toestel niet achter op een plek in di- rect zonlicht, zoals op het dashboard. De dif- fuser of de combiner kunnen het licht geconcentreerd bundelen en rook of brand veroorzaken. Installatie van het hoofdtoestel

Hoofdstuk Installatie van het hoofdtoestel

<CRD4765-A>120Black plate (121,1) Sluit de stroomkabel aan op de aansluiting voor de sigarettenaansteker % Sluit de stekker voor de sigarettenaan- steker van de stroomkabel stevig aan door deze in de aansluiting voor de sigarettenaan- steker te plaatsen. De LED-indicator op de stekker voor sigarette- naansteker wordt groen als de stroom wordt in- geschakeld.

1 LED-indicator Opmerkingen ! Plaats de stekker voor de sigarettenaansteker van de stroomkabel in de aansluiting voor de sigarettenaansteker van het voertuig met de LED-indicator omhoog gericht zodat de be- stuurder deze kan zien. ! Als de LED-indicator niet uit gaat wanneer de motor van het voertuig wordt uitgeschakeld, koppelt u de stroomkabel los van de aanslui- ting voor de sigarettenaansteker op het voer- tuig. Als u dit niet doet, kan de voertuigaccu leeglopen. Uw iPhone of Android-apparaat op het toestel aansluiten Voor gebruikers van een iPhone ! Gebruik de kabel die bij de iPhone geleverd werd. Laat de kabel niet in het voertuig achter. De kabel die bij de iPhone geleverd werd, is niet bedoeld voor gebruik in een voertuig. Voor Android ! Gebruik een USB-microUSB-communicatie- kabel van 1 m of minder. Een oplaadkabel kan niet worden gebruikt. 1 Sluit de USB-kabel aan op uw iPhone of Android-apparaat. 2 Sluit het andere uiteinde van de USB- kabel stevig aan op de aansluitdoos van de stroomkabel.

1 Aansluitdoos van stroomkabel Overzicht aansluiting:

1 iPhone of Android-apparaat2 Naar aansluiting van sigarettenaansteker3 Aansluitdoos van stroomkabel4 USB-kabel Installeren van de navigatietoepassing Installeer de navigatietoepassing op uw iPhone of Android-apparaat voordat u het toestel ge- bruikt. U kunt de navigatietoepassing downloaden van de iTunes App Store of Google Play. Raadpleeg de volgende website voor meer infor- matie over de navigatietoepassing. http://www.pioneer.eu/navgatehud Starten van de navigatietoepassing Wanneer u de navigatietoepassing voor het eerst gebruikt, moet u de toepassing zelf starten. Vanaf de volgende keer wordt de toepassing au- tomatisch gestart wanneer u de iPhone of Android-apparaat op het toestel aansluit. LET OP ! Om de navigatietoepassing te gebruiken, moet u eerst de NavGate HUD Support aan- schaffen. Volg de instructies op het scherm in de toepassing om de NavGate HUD Sup- port aan te schaffen. ! Om de NavGate HUD Support aan te schaf- fen is een internetverbinding nodig. Opmerkingen ! Voor gebruikers van een iPhone Als de toepassing niet automatisch wordt ge- start wanneer u de iPhone op het toestel aan- sluit, moet u “Toestaan” aantippen in het pop-upvenster dat op de iPhone verschijnt. ! Voor Android Nederlands Installatie van het hoofdtoestel

Hoofdstuk Uw iPhone of Android-apparaat instellen

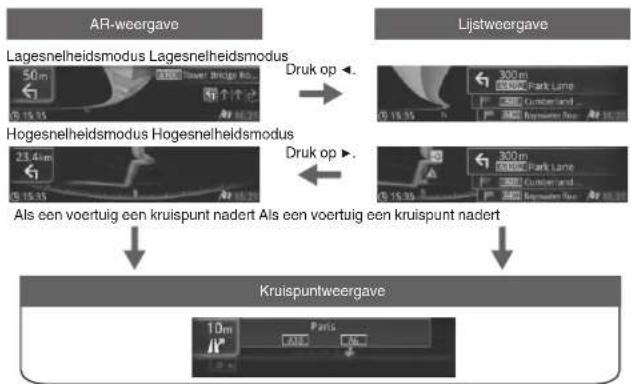

<CRD4765-A>121Black plate (122,1) Als de toepassing niet automatisch wordt ge- start wanneer u het Android-apparaat op het toestel aansluit, moet u tikken op het pop-up- venster dat op het Android-apparaat ver- schijnt. Markeer het selectievakje en selecteer de toe- passing in het pop-upvenster als u wilt dat het pop-upvenster in het vervolg niet meer wordt weergegeven. Het toestel beschikt over vijf weergaven: AR-weergave (lagesnelheidsmodus en hogesnelheidsmodus), lijst-weergave (lagesnelheidsmodus en hogesnelheidsmodus), kruispuntweergave, route-overzicht en klokweer-gave.Wanneer er communicatie is tussen het toestel en de navigatietoepassing, verschijnt een van de volgendeweergaven. AR-weergave Lijstweergave Druk op ◀. Druk op ▶. Lagesnelheidsmodus Lagesnelheidsmodus Hogesnelheidsmodus Hogesnelheidsmodus Kruispuntweergave Route-overzicht Klokweergave Als een voertuig een kruispunt nadert Als een voertuig een kruispunt nadert Als u op de toets drukt wanneer een bestemming is ingesteld: Als u op de toets drukt wanneer er geen bestemming is ingesteld: Opmerkingen ! De lagesnelheidsmodus van de AR-weergave wordt getoond als er geen bestemming is in- gesteld. ! Raadpleeg de bedieningshandleiding voor meer informatie over de weergaven. Weergavestanden

Hoofdstuk Weergavestanden

<CRD4765-A>122Black plate (123,1) De weergave-instellingen aanpassen Na de installatie en aansluiting moet u het toe- stel aanzetten (start de motor van het voertuig) en de hoek van de combiner zo afstellen dat het beeld zichtbaar is. Opmerking Het scherm is mogelijk niet duidelijk zichtbaar afhankelijk van de verlichtingssterkte en omge- vingsfactoren. Stel de verlichtingssterkte naar wens in (raadpleeg De weergavehelderheid aan- passen op bladzijde 125) of verplaats het voer- tuig naar een plaats waar de weergave duidelijker is, en bedien het toestel dan. 1 Druk op de toets. 2 Druk op de a/b toets en selecteer Scherm-instellingen. Druk vervolgens op de d toets. 3 Druk op de a/b toets en selecteer de ge- wenste instelling. Druk vervolgens op de d toets. Positie Hiermee past u de positie aan van het weergege- ven beeld. 1 Druk op de a/b toets en selecteer de ge- wenste instelling. Druk vervolgens op de d toets. Instelling BeschrijvingHorizontale Posi-titieDe horizontale positie aan-passen van het weergegevenbeeld.Verticale PositieDe verticale positie aanpas-sen van het weergegevenbeeld. 2 Druk op de a/b toets om het rasterpa- troon helemaal weer te geven. Voorbeeld: Correct afgesteld Voorbeeld: Niet correct afgesteld Zoom Hiermee past u de grootte aan van het weerge- geven beeld. % Druk op de a/b toets om het rasterpa- troon helemaal weer te geven. Rotatie Hiermee past u de rotatie aan van het weergege- ven beeld. % Druk op de a/b toets om het rasterpa- troon in de gewenste stand te zetten. Voorbeeld: Correct afgesteld Voorbeeld: Niet correct afgesteld Aspect Ratio Hiermee past u de beeldverhouding aan van het weergegeven beeld. % Druk op de a/b toets om het rasterpa- troon rechthoekig te maken. Geometrische Correctie Hiermee corrigeert u de vervorming van het weergegeven beeld. 1 Druk op de a/b toets en selecteer de ge- wenste instelling. Druk vervolgens op de d toets. Instelling BeschrijvingTrapezoidale ver-vormingDe keystonevervorming (tra-pezevormig beeld) corrige- ren. Cylindrische ver-vormingDe boogvervorming corrige- ren. 2 Druk op de a/b toets om het rasterpa- troon rechthoekig te maken. Voorbeeld: de keystonevervorming aanpas- sen Witbalans Hiermee past u de witbalans aan van het weer- gegeven beeld. 1 Druk op de a/b toets en selecteer de ge- wenste instelling. Druk vervolgens op de d toets. Nederlands Wanneer de installatie en aansluiting voltooid zijn

Hoofdstuk Wanneer de installatie en aansluiting voltooid zijn

<CRD4765-A>123Black plate (124,1) Instelling BeschrijvingRood De rode tinten aanpassen.Groen De groene tinten aanpassen.BlauwDe blauwe tinten aanpas- sen. 2 Druk op de a/b toets om de helderheid aan te passen. Voorbeeld: de rode tonen aanpassen De functie-instellingen configureren De functie-instellingen worden geconfigureerd in het Instellingen scherm. LET OP ! Het toestel kan niet worden bediend wanneer het voertuig rijdt. Als u de het toestel wilt be- dienen, moet u eerst het voertuig op een vei- lige plaats parkeren en de handrem aantrekken. ! Als het voertuig gaat rijden terwijl u een functie instelt, wordt het Instellingen scherm automatisch gesloten. % Druk op de toets. Het scherm Instellingen verschijnt. Menu BeschrijvingScherm-instellin- gen De weergave-instellingenaanpassen van geprojec-teerd beeld.Functie-instellin- gen De functie-instellingen in-stellen.Taal De schermtaal instellen.Menu Beschrijving Over De softwareversie en wette-lijke informatie weergeven.Reset alle instel-lingenDe fabrieksinstellingen her-stellen. Opmerkingen ! Functie-instellingen kan alleen worden in- gesteld wanneer er een communicatieverbin- ding is met de navigatietoepassing. ! Druk op de toets om het Instellingen scherm te sluiten. ! Raadpleeg de bedieningshandleiding voor meer informatie. De hoek van de combiner aanpassen Pas de hoek van de combiner aan uw zitpositie aan. LET OP Houd de combiner bij de randen vast als u de hoek aanpast. 1 Open de diffuser en de combiner.

1 Diffuser2 Combiner Wanneer de installatie en aansluiting voltooid zijn

Hoofdstuk Vóór het rijden

<CRD4765-A>124Black plate (125,1) 2 Pas de hoek van de combiner zo aan dat de hele diffuser op de combiner kan worden gereflecteerd.

1 Pas de combiner zo aan dat de diffuser inhet midden van de combiner wordt weer-gegeven. In en uit het voertuig stappen Let op dat u uw hoofd niet stoot. Correcte positie van de combiner Controleer vóór gebruik of de onderzijde van de combiner zich boven uw gezichtslijn bevindt wanneer u zit en recht vooruit kijkt in de rijhou- ding. Gebruik het toestel niet als de onderzijde van de combiner lager is dan uw gezichtslijn. Vouw in dat geval de combiner weg in de inge- klapte positie om te zorgen dat u vrij en veilig zicht hebt tijdens het rijden. De weergavehelderheid aanpassen De dimmerfunctie van het toestel past de weer- gavehelderheid automatisch aan het omge- vingslicht aan. U kunt de weergavehelderheid handmatig aan- passen met de / toets. LET OP Voordat u het toestel ’s nachts of op een donkere plaats (zoals in een tunnel) gebruikt, moet u de helderheid ervan aanpassen zodat u niet wordt gehinderd bij het rijden. Als u dat niet doet, kunt u een ongeval veroorzaken. % Druk op de / toets. Opmerking Als u de helderheid wijzigt, kan de weergavetint ook veranderen. Nederlands Vóór het rijden

Hoofdstuk Vóór het rijden
