GEBRUIKSAANWIJZING S2_JS501DC Vonroc

Lees de bijgesloten veiligheids waarschuwingen, de aanvullende veiligheidswaarschuwingen en de instructies. Het niet opvolgen van de veiligheids- waarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuw ingen en instructies als naslagwerk voor later. De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product: Lees de gebruikershandleiding. Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanneer de instructies in deze handleiding niet worden opgevolgd. Houd omstanders op afstand. Draag oogbescherming. Draag gehoorbescherming. Draag een stofmasker. Gevaarlijk gebied! Houd uw handen (10cm) van het zaaggebied verwijderd. Waarschuwing voor laserstraling. Miniatuurzekering met vertragingstijd. Max temperatuur 45

Accu niet verbranden. Accu niet in het water gooien. Aparte inzameling van Li-ion-accu’s. Het product is in overeenstemming met de van toepassing zijnde veiligheids normen in de Europese richtlijnen.NL

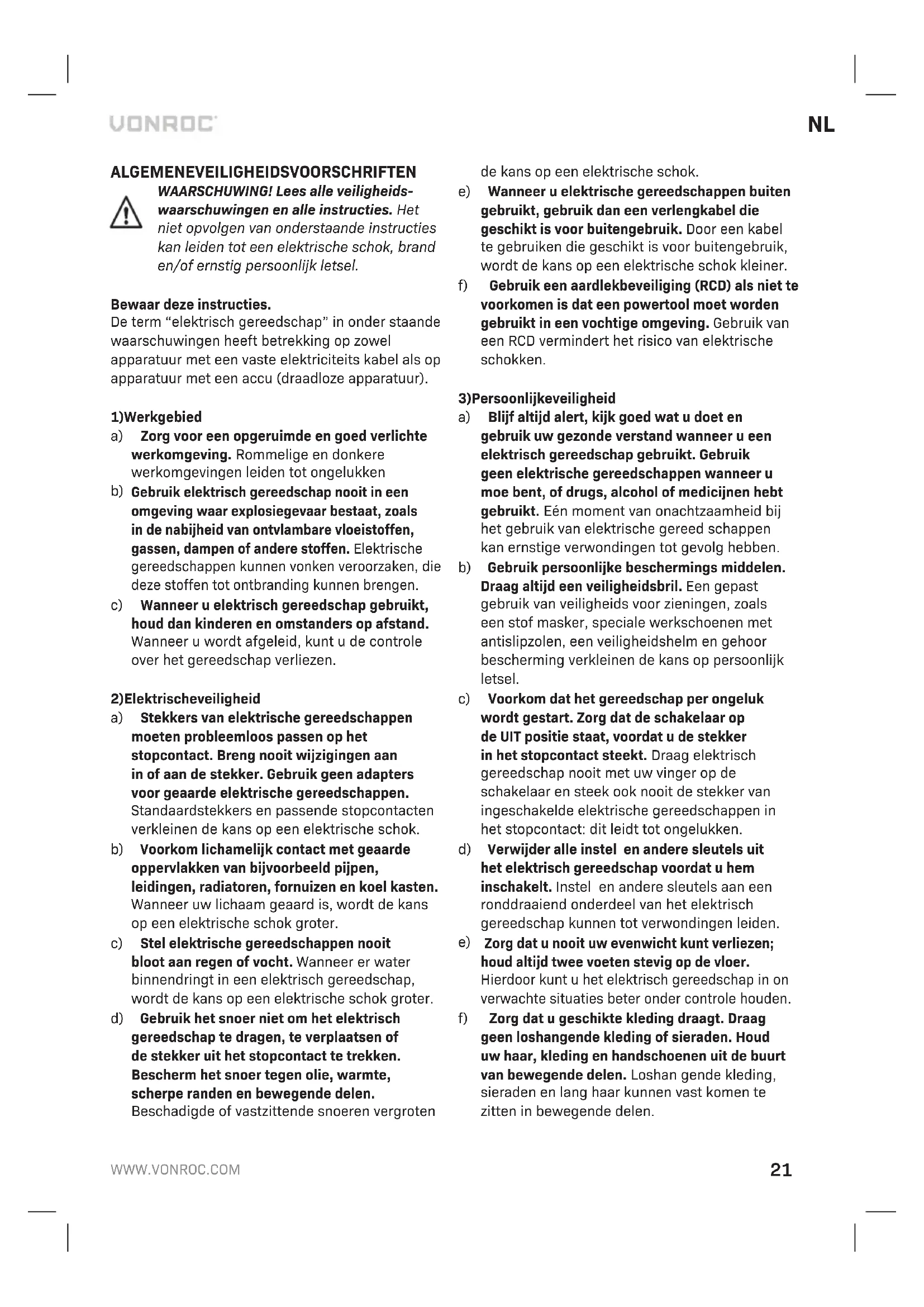

WAARSCHUWING! Lees alle veiligheids- waarschuwingen en alle instructies. Het niet opvolgen van onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel. Bewaar deze instructies. De term “elektrisch gereedschap” in onder staande waarschuwingen heeft betrekking op zowel apparatuur met een vaste elektriciteits kabel als op apparatuur met een accu (draadloze apparatuur).

a) Zorg voor een opgeruimde en goed verlichte werkomgeving. Rommelige en donkere werkomgevingen leiden tot ongelukken

Gebruik elektrisch gereedschap nooit in een omgeving waar explosiegevaar bestaat, zoals in de nabijheid van ontvlambare vloeistoffen, gassen, dampen of andere stoffen. Elektrische gereedschappen kunnen vonken veroorzaken, die deze stoffen tot ontbranding kunnen brengen. c) Wanneer u elektrisch gereedschap gebruikt, houd dan kinderen en omstanders op afstand. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) Stekkers van elektrische gereedschappen moeten probleemloos passen op het stopcontact. Breng nooit wijzigingen aan in of aan de stekker. Gebruik geen adapters voor geaarde elektrische gereedschappen. Standaardstekkers en passende stopcontacten verkleinen de kans op een elektrische schok. b) Voorkom lichamelijk contact met geaarde oppervlakken van bijvoorbeeld pijpen, leidingen, radiatoren, fornuizen en koel kasten. Wanneer uw lichaam geaard is, wordt de kans op een elektrische schok groter. c) Stel elektrische gereedschappen nooit bloot aan regen of vocht. Wanneer er water binnendringt in een elektrisch gereedschap, wordt de kans op een elektrische schok groter. d) Gebruik het snoer niet om het elektrisch gereedschap te dragen, te verplaatsen of de stekker uit het stopcontact te trekken. Bescherm het snoer tegen olie, warmte, scherpe randen en bewegende delen. Beschadigde of vastzittende snoeren vergroten de kans op een elektrische schok. e) Wanneer u elektrische gereedschappen buiten gebruikt, gebruik dan een verlengkabel die geschikt is voor buitengebruik. Door een kabel te gebruiken die geschikt is voor buitengebruik, wordt de kans op een elektrische schok kleiner. f) Gebruik een aardlekbeveiliging (RCD) als niet te voorkomen is dat een powertool moet worden gebruikt in een vochtige omgeving. Gebruik van een RCD vermindert het risico van elektrische schokken.

3) Persoonlijke veiligheid

a) Blijf altijd alert, kijk goed wat u doet en gebruik uw gezonde verstand wanneer u een elektrisch gereedschap gebruikt. Gebruik geen elektrische gereedschappen wanneer u moe bent, of drugs, alcohol of medicijnen hebt gebruikt. Eén moment van onachtzaamheid bij het gebruik van elektrische gereed schappen kan ernstige verwondingen tot gevolg hebben. b) Gebruik persoonlijke beschermings middelen. Draag altijd een veiligheidsbril. Een gepast gebruik van veiligheids voor zieningen, zoals een stof masker, speciale werkschoenen met antislipzolen, een veiligheidshelm en gehoor bescherming verkleinen de kans op persoonlijk letsel. c) Voorkom dat het gereedschap per ongeluk wordt gestart. Zorg dat de schakelaar op de UIT positie staat, voordat u de stekker in het stopcontact steekt. Draag elektrisch gereedschap nooit met uw vinger op de schakelaar en steek ook nooit de stekker van ingeschakelde elektrische gereedschappen in het stopcontact: dit leidt tot ongelukken. d) Verwijder alle instel en andere sleutels uit het elektrisch gereedschap voordat u hem inschakelt. Instel en andere sleutels aan een ronddraaiend onderdeel van het elektrisch gereedschap kunnen tot verwondingen leiden.

Zorg dat u nooit uw evenwicht kunt verliezen; houd altijd twee voeten stevig op de vloer. Hierdoor kunt u het elektrisch gereedschap in on verwachte situaties beter onder controle houden. f) Zorg dat u geschikte kleding draagt. Draag geen loshangende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Loshan gende kleding, sieraden en lang haar kunnen vast komen te zitten in bewegende delen.22

Wanneer er voorzieningen zijn voor de aansluiting van stofafzuiginstallaties, zorg dan dat ze op de juiste wijze worden aangesloten en gebruikt. Gebruik van deze voorzieningen vermindert de gevaren die door stof worden veroorzaakt. h) Denk niet dat doordat u gereedschap vaak gebruikt, u wel weet hoe het allemaal werkt en dat u de veiligheidsbeginselen voor het gebruik van het gereedschap wel kunt negeren. Een onbezonnen actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

Gebruik en onderhoud van elektrisch gereedschap a) Oefen geen overmatige kracht uit op elektrisch gereedschap. Gebruik het juiste gereedschap voor uw specifieke toepassing. Met het juiste elektrische gereedschap voert u de taak beter en veiliger uit wanneer dit op de snelheid gebeurt waarvoor het apparaat is ontworpen. b) Gebruik nooit elektrisch gereedschap waarvan de AAN/UIT schakelaar niet werkt. Ieder elektrisch gereedschap dat niet kan worden in en uitgeschakeld met de schakelaar is gevaarlijk en moet worden gerepareerd.

Trek de stekker uit het stopcontact voordat u wijzigingen aanbrengt aan elektrische gereedschappen, accessoires verwisselt of het elektrisch gereedschap opbergt. Wanneer u zich aan deze preventieve veiligheidsmaatregelen houdt, beperkt u het risico dat het gereedschap per ongeluk wordt gestart.

Berg elektrisch gereedschap dat niet in ge bruik is op buiten bereik van kinderen en laat personen die niet bekend zijn met het gereedschap of deze instructies het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk in de handen van ongeoefende gebruikers. e) Zorg voor een goed onderhoud van elektrisch gereedschap. Controleer of bewegende delen op de juiste wijze zijn vastgezet. Controleer ook of er geen onderdelen defect zijn of dat er andere omstandigheden zijn die van invloed kunnen zijn op de werking van het gereedschap. Laat het gereedschap bij beschadigingen repareren vóór gebruik. Veel ongelukken worden veroorzaakt door slecht onderhoud van het gereedschap. f) Zorg dat snij en zaagwerktuigen scherp en schoon blijven. Goed onderhouden snij en zaagwerktuigen met scherpe randen zullen minder snel vastlopen en zijn eenvoudiger onder controle te houden. g) Gebruik alle elektrische gereedschappen, accessoires, bitjes etc., zoals aangegeven in deze instructies en op de wijze waarvoor het gereedschap is ontworpen. Houd daarbij rekening met de werkomstandigheden en de uit te voeren taak. Gebruik van elektrisch gereedschap voor handelingen die afwijken van de taken waarvoor het apparaat is ontworpen kunnen leiden tot gevaarlijke situaties. h) Houd handgrepen en greepoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepoppervlakken maken veilig werken en controle over het gereedschap in onverwachte situaties onmogelijk.

5) Gebruik en onderhoud accugereedschap

a) Laad alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die voor een bepaalde accu geschikt is, kan brand veroorzaken wanneer deze met een andere accu wordt gebruikt.

Gebruik elektrisch gereedschap alleen met de speciaal hiervoor bedoelde accu’s. Gebruik van andere accu’s kan kans op letsel en brand geven.

Wanneer de accu niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding tussen twee polen kunnen maken. Kortsluiting tussen de accupolen kan brandwonden of brand veroorzaken. d) Wanneer de accu niet juist wordt gebruikt, kan er vloeistof uit lopen; raak dit niet aan. Wanneer dit per ongeluk wel gebeurt, spoel dan met water. Wanneer de vloeistof in de ogen komt, moet u een arts raadplegen. De vloeistof uit de accu kan irritaties of brandwonden veroorzaken.

Gebruiken niet een accu of gereedschap dat beschadigd is of gemodificeerd. Beschadigde of gemodificeerde accu’s kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of een risico van letsel met zich meebrengt. f) Stel een accu over het gereedschap niet bloot aan open vuur of een uitzonderlijk hoge temperatuur. Blootstelling aan vuur of een temperatuur hoger dan 130 °C, kan een explosie veroorzaken. NB De temperatuur van “130 °C” kan worden vervangen door de temperatuur van “265 °F”. g) Houd u aan alle instructies voor het laden enNL

laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies wordt aangeduid. Op een onjuiste wijze laden of laden bij temperaturen buiten het aangeduide bereik kan de accu beschadigen en het risico van brand doen toenemen.

a) Laat uw gereedschap onderhouden door een gekwalificeerde onderhoudstechnicus die alleen gebruikmaakt van identieke vervangingsonderdelen. Dit zorgt ervoor dat de veiligheid van de powertool intact blijft. b) Voer nooit servicewerkzaamheden uit aan beschadigde accu’s. Alleen de fabrikant of geautoriseerde service-providers mogen ser- vicewerkzaamheden aan accu’s uitvoeren.

Waarschuwing voor laserstraling. Laserklasse 2, P max .: <1 mW, λ: 650 nm, EN 60825-1: 2014. Richt de laserstraal niet op personen of dieren en kijk zelf ook niet in de laser, zelfs niet van een afstand. Dit elektrisch gereedschap gebruikt een klasse 2 straling in overeenstemming met de NEN-EN 60825-1. Deze straling kan personen verblinden.

• Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uit- voert waarbij het inzetgereedschap verborgen stroomleidingen kan raken. Contact met een onder spanning staande leiding kan ook meta- len delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

• Houd uw handen uit de buurt van de plaats waar wordt gezaagd. Grijp niet onder het werk- stuk. Bij aanraking van het zaagblad bestaat verwondingsgevaar.

• Beweeg het elektrische gereedschap alleen in- geschakeld naar het werkstuk. Anders bestaat er gevaar voor een terugslag als het inzetge- reedschap in het werkstuk vasthaakt.

• Let erop dat de voetplaat bij het zagen stabiel ligt. Een schuin zaagblad kan breken of tot een terugslag leiden.

• Schakel het elektrische gereedschap na beëindiging van de werkzaamheden uit en trek het zaagblad pas uit de zaagsnede nadat het gereedschap tot stilstand is gekomen. Zo voor- komt u een terugslag en kunt u het elektrische gereedschap veilig neerleggen.

• Gebruik alleen onbeschadigde zaagbladen die helemaal in orde zijn. Verbogen of niet-scherpe zaagbladen kunnen breken, het zagen negatief beïnvloeden of een terugslag veroorzaken.

• Rem het zaagblad na het uitschakelen niet af door er aan de zijkant tegen te drukken. Anders kan het zaagblad beschadigd worden, breken of een terugslag veroorzaken.

• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade.

Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.

• Wacht tot het elektrische gereedschap tot stil- stand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.

• Gebruik klemmen of een andere praktische manier om het werkstuk op een stabiele ondergrond te ondersteunen en vast te zetten. Wanneer u het werkstuk in uw handen vasthoud of tegen uw lichaam klemt kunt u de controle over het werkstuk verliezen.

VEILIGHEIDSVOORSCHRIFTEN VOOR DE ACCU

a) Open de accu niet. Er bestaat gevaar voor kort- sluiting. b) Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdurend zonlicht, vuur, water en vocht. Er bestaat explosiegevaar. c) Bij beschadiging en onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kunnen de lucht wegen irriteren. d) Gebruik de accu alleen in combinatie met uw Vonroc product. Alleen zo wordt de accu tegen gevaarlijke over belasting beschermd.

Door scherpe voorwerpen, zoals bijv. spijkers of schroevendraaiers of door krachtinwerking van buitenaf kan de accu beschadigd worden. Het kan tot een interne kortsluiting leiden en de accu doen branden, roken, exploderen of oververhitten.24

Bedoeld gebruik Laad uitsluitend herlaadbare accupacks van het type CD801AA en CD803AA. Andere typen accu’s kunnen exploderen, wat lichamelijk letsel en schade kan veroorzaken. a) Het apparaat dient niet te worden gebruikt door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale functies of per- sonen zonder enige ervaring en kennis, tenzij zij onder toezicht staan of zijn geïnstrueerd. b) Laat kinderen onder toezicht niet met het appa- raat spelen. c) Laad niet-herlaadbare accu’s niet opnieuw op! d) Plaats de accu’s tijdens het opladen in een goed geventileerde ruimte!

2. TECHNISCHE INFORMATIE

Bedoeld gebruik De machine is bedoeld voor het zagen van hout, metaal, kunststoffen, keramiek, rubber, enz. in ieder gewenst formaat en iedere gewenste vorm, terwijl de grondplaat stevig op het werkstuk blijft rusten. Er moet altijd een geschikt zaagblad worden gebruikt. TECHNISCHE SPECIFICATIES Deze gebruikshandleiding is opgesteld voor verschillende sets / artikelnummers. Controleer het bijbehorende artikelnummer in de onderstaande specificaties voor de juiste samenstelling en inhoud van uw set. Model Nr. Batterijen meegeleverd Acculader meegeleverd JS501DC

Technische informatie Spanning 20V Onbelast toerental 0-2500/minZaagbeweging 25mmMax. zaagcapaciteit hout 0° 50mmMax. zaagcapaciteit staal 0° 8mmGewicht 1,85 kgGeluidsdruk LPA 82,0 dB(A), K=3dB(A)Geluidsniveau LWA 93,0 dB(A), K=3dB(A)Trillingen ‘zagen metalen plaat’ 5,459 m/s2 K=1,5 m/s2Trillingen ‘zagen multiplex’ 5,658 m/s2 K=1,5 m/s2 Model Nr. CD801AA Accu type Lithium-IonVoltage 20V Vermogen 2,0 AhAanbevolen laadapparaat CD802AAGewicht 0,3 kg Model Nr. CD802AA Acculader ingang 220-240V,50Hz 0,4AAcculader uitgangsvermogen 21V 2,5AOplaadtijd 2Ah accu 60 minutenOplaadtijd 4Ah accu 120 minutenAanbevolen accu’s CD801AA, CD803AAGewicht 0,36 kg Model Nr. CD803AA Accu type Lithium-IonVoltage 20V Vermogen 4,0 AhAanbevolen laadapparaat CD802AAGewicht 0,65 kg Gebruik uitsluitend de volgende accu’s van het VONROC VPOWER 20V accu-platform. Gebruik van andere accu’s kan leiden tot ernstig letsel of tot beschadiging van het gereedschap. CD801AA 20V, 2Ah Lithium-Ion CD803AA 20V, 4Ah Lithium-Ion De volgende lader kan worden gebruikt voor het opladen van deze accu’s. CD802AA Snellader De accu’s van het VONROC VPOWER 20V accu- platform kunnen worden gewisseld tussen alle gereedschappen van het VONROC VPOWER 20V accu-platform.NL

Trillingsniveau Het trillingsemissieniveau, dat in deze gebruiksaan- wijzing wordt vermeld, is gemeten in overeenstem- ming met een gestandaardiseerde test volgens EN 62841; deze mag worden gebruikt om twee machi- nes met elkaar te vergelijken en als voorlopige be- oordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.

• Het gebruik van de machine voor andere toe- passingen, of met andere of slecht onderhou- den accessoires, kan het blootstellingsniveau aanzienlijk verhogen.

Wanneer de machine is uitgeschakeld of wan- neer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren. Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw han- den warm te houden en uw werkwijze te organiseren. BESCHRIJVING De nummers in de tekst verwijzen naar de diagram- men op pagina 2-4.

1. Knop voor vergrendeling in de Uit-stand

2. Aan/Uit-schakelaar

6. Schakelaar voor rondgaande werking

7. Schaalverdeling voor verstekhoek

8. Grondplaatafdekking

14. Vleugelbouten voor parallelle geleiding

18. Bout voor grondplaat

22. Schroef voor laserafstelling

Neem altijd voor werkzaamheden aan het elektrische gereedschap de accu uit het gereedschap. De accu moet zijn opgeladen voordat deze voor het eerst wordt gebruikt. De accu in de machine plaatsen (Afb. A, G) Zorg ervoor dat het oppervlak van de accu schoon en droog is voordat u deze op de acculader of de machine aansluit.

1. Plaats de accu (4) in de onderkant van de

machine, zoals is weergegeven in Fig. G.

2. Duw de accu verder naar voren tot deze vast-

klikt. De accu van de machine verwijderen (Afb. A, G)

1. Duw op de ontgrendelingsknop van de accu (5)

2. Trek de accu uit de machine zoals afgebeeld in

Fig. G. De laadstatus van de accu controleren (Afb. I)

• Druk kort op de knop (23) op de accu om de laadstatus van de accu te controleren.

• Op de accu bevinden zich 3 lampjes die het laadniveau aangeven. Hoe meer lampjes bran- den, des te meer is de accu opgeladen.

• Wanneer de lampjes niet branden, wil dit zeg- gen dat de accu leeg is en onmiddellijk moet worden opgeladen. De accu laden met de acculader (Afb. I)

1. Haal de accu (4) uit de machine.

2. Draai de accu (4) ondersteboven en schuif deze

op de acculader (25), zoals is weergegeven in Afb. I.

3. Duw op de accu tot deze volledig in de sleuf zit.

4. Steek de stekker van de acculader in een

stopcontact en wacht even. De Led-lampjes op de acculader (26) gaan branden en tonen de status van de lader.26

De acculader heeft 2 led-controlelampjes (26) dat de status van het laadproces aangeeft: Status rode LED Status groene LED Status van acculader Uit Uit Geen stroom Uit Aan Standby mode: - Geen accu geplaatst, of - Opladen van de accu is beëindigd, de accu is volledig opgeladen Aan Uit Bezig met opladen van accu

• Het kan tot 60 minuten duren voordat de 2Ah accu volledig is opgeladen.

• Het kan tot 120 minuten duren voordat de 4Ah accu volledig is opgeladen. Verwijder, als de accu volledig is opgeladen, de stekker van de acculader uit het stopcontact en haal de accu uit de acculader. Wanneer deze machine gedurende een langere tijd niet wordt gebruikt, is het raad zaam de accu te bewaren in opgeladen toestand. Het zaagblad vervangen (Afb. A, C) Draag beschermende handschoenen wanneer u het zaagblad monteert. Gevaar voor persoonlijk letsel wanneer u het zaagblad aanraakt. Gebruik alleen zaagbladen waarvan de typische gegevens overeenkomen met die in de bedieningsinstructies. Het zaagblad monteren Let erop dat de zaagbladhouder vrij is van resten van materiaal (zoals splinters van hout of metaal).

1. Draai de klemhendel (13) zover mogelijk naar

links en houd de hendel in die positie.

2. Steek het zaagblad in de zaaghouder (16).

Controleer dat het zaagblad stevig bevestigd is en dat de tanden in de zaagrichting wijzen.

3. Laat de klemhendel los. Controleer dat de ach-

terzijde van het zaagblad in het midden van de geleideroller (10) is bevestigd. Gebruik vooral het juiste zaagblad voor het te zagen metaal. Bij de machine wordt een grof zaag- blad voor hout en een fijn zaagblad voor metaal en kunststoffen geleverd. Het zaagblad verwijderen

1. Draai de klemhendel (13) zover mogelijk naar

links en houd de hendel in die positie.

2. Haal het zaagblad uit de zaaghouder (16).

3. Laat de klemhendel los.

De parallelle geleiding bevestigen (Afb. D)

3. Stel de gewenste zaagbreedte in met de schaal-

verdeling op de parallelle geleiding (14) en met het zaagmerkteken op de grondplaat (20). Het zaagmerkteken (20) geeft de positie van het zaagblad aan.

De machine in-/uitschakelen (Afb. A)

• U kunt de machine starten door op de knop (1) voor vergrendeling de Uit-stand te drukken en ingedrukt te houden en op de Aan/Uit-schake- laar (2) te drukken.

• Hoe verder u de Aan/Uit-schakelaar (2) duwt, des te sneller zal het zaagblad bewegen. Welke snelheid nodig is, is afhankelijk van het materiaal en kan door middel van een zaagtest worden vastgesteld.

• U kunt de machine uitschakelen door de Aan/ Uit-schakelaar (2) los te laten. De laser in-/uitschakelen (Afb. A)

Schakel de laser in of uit door op de laser-scha- kelaar (11) te drukken. De laser-schakelaar (11) schakelt ook het LED-werklicht in. Fijnafstemming van de laser Opmerking: om de laserfunctie te testen, moet de batterij in het elektrisch gereedschap worden geplaatst.NL

Pas tijdens het instellen van de laser nooit de aan / uit-schakelaar aan. Het per ongeluk starten van het elektrische gereedschap kan tot letsel leiden. Als de laser (11) niet meer de juiste zaaglijn aangeeft, kunt u de laser opnieuw afstellen. Dat doet u door de Schroef voor laserafstelling (22) af te stellen, totdat de laser in een correcte zaaglijn aangeeft. De verstekhoek aanpassen (Afb. B, F)

1. Draai de bout (18) los met de inbussleutel (15).

2. Stel de grondplaat (9) af in de gewenste positie

(0°- 45°). De zaaghoek (verstek) kan worden afgelezen van de schaalverdeling (7).

3. Draai de bout (7) vast met de inbussleutel (15).

U kunt de inbussleutel op de machine opbergen, zoals wordt getoond in Afb. B. De functie voor rondgaande werking (Afb. A) Met de schakelaar voor de slingerwerking stelt u in hoe de tanden van het zaagblad in het materiaal grijpen. De schakelaar voor de slingerwerking kan in 4 standen worden gezet:

0 - Niet rondgaande werking

1 - Weinig rondgaande werking

2 - Middelste stand rondgaande werking

3 - Veel rondgaande werking

Hoeveel de functie voor de rondgaande werking moet worden toegepast kan worden bepaald door praktijktests, maar u kunt de volgende instructies in acht nemen:

• Zacht materiaal (hout, kunststoffen, enz.): stel de slinger in op niveau II of III. Met de slinger- werking ingesteld op niveau 0 of I bereikt u een fijnere en schonere zaagsnede.

• Krommingen: stel de slingerwerking in op niveau 0. Insteekzagen (Afb. H) U kunt de functie insteekzagen alleen gebruiken in zachte materialen, zoals hout, gasbeton, gipsplaten, enz. Dit vraagt echter enige oefening en is alleen mogelijk met korte zaagbladen.

1. Plaats de zaag op het werkstuk en schakel de

2. Let erop dat de onderste rand van de voetplaat

op het oppervlak van het werkstuk rust, zoals wordt getoond in Afb. H.

3. Zaag langzaam onder een hoek in het werkstuk,

terwijl u de zaag naar een verticale stand langs de zaaglijn beweegt.

4. Schakel de zaag uit en haal de zaag van het

werkstuk wanneer het werk is voltooid. Optimaal gebruik

• Klem het werkstuk vast. Gebruik klemgereed- schap voor kleine werkstukken.

• Teken een lijn om de richting te bepalen waarin het zaagblad moet worden geleid.

• Houd de machine stevig vast bij de handgreep.

• Stel de zaagsnelheid in.

Wacht totdat de machine volledig op snelheid is.

• Plaats de zaagschoen op het werkstuk.

• Beweeg de machine langs de vooraf getekende lijn, waarbij de zaagschoen stevig tegen het werkstuk wordt gedrukt.

• Oefen niet te veel druk uit op de machine. Laat de machine het werk doen.

• Schakel de machine uit en wacht totdat de ma- chine volledig tot stilstand is gekomen voordat u de machine wegzet.

Schakel, voordat u met de reiniging en het onderhoud begint, altijd de machine uit en haal het accupack uit de machine. Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmid- delen als benzine, alcohol, ammonia, etc. Dergelij- ke stoffen beschadigen de kunststof onderdelen. MILIEU Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie.28

Uitsluitend voor EG-landen Werp elektrisch gereedschap niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/ EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt. GARANTIE VONROC producten zijn ontworpen volgens de hoogste kwaliteitsstandaarden en gegarandeerd vrij van defecten, zowel materieel als fabrieksfouten, tijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het product tijdens deze periode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieksfouten, neem dan rechtstreeks contact op met VONROC. De volgende situaties vallen niet onder de garantie:

• Er zijn reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een nietgeautoriseerd ser- vicecentrum.

• De machine is misbruikt, verkeerd gebruikt of slecht onderhouden.

Er zijn niet-originele reserveonderdelen gebruikt

Dit vormt de enige garantie opgesteld door het be- drijf zowel expliciet als impliciet. Er bestaan geen andere garanties expliciet of impliciet welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VONROC aansprakelijk worden gesteld voor inci- dentele schade of gevolgschade. Reparaties van dealers zijn gelimiteerd tot de reparatie of vervan- ging van defecte producten of onderdelen. Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd.
