BEDIENUNGSANLEITUNG S2_JS501DC Vonroc

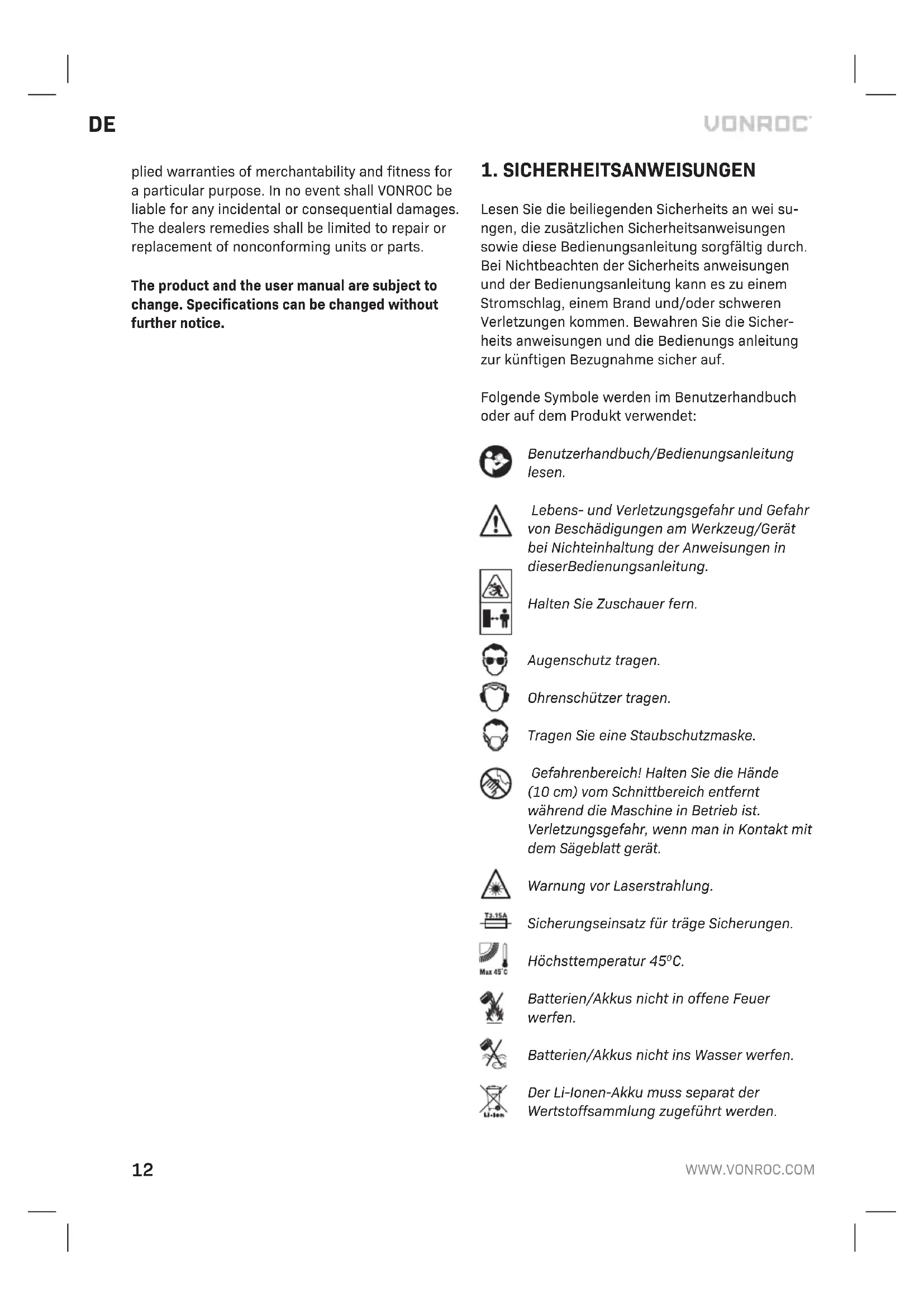

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheits an wei su- ngen, die zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfältig durch. Bei Nichtbeachten der Sicherheits anweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommen. Bewahren Sie die Sicher- heits anweisungen und die Bedienungs anleitung zur künftigen Bezugnahme sicher auf. Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet: Benutzerhandbuch/Bedienungsanleitung lesen. Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Werkzeug/Gerät bei Nichteinhaltung der Anweisungen in dieser Bedienungs anleitung. Halten Sie Zuschauer fern. Augenschutz tragen. Ohrenschützer tragen. Tragen Sie eine Staubschutzmaske. Gefahrenbereich! Halten Sie die Hände (10cm) vom Schnittbereich entfernt während die Maschine in Betrieb ist. Verletzungsgefahr, wenn man in Kontakt mit dem Sägeblatt gerät. Warnung vor Laserstrahlung. Sicherungseinsatz für träge Sicherungen. Höchsttemperatur 45

Batterien/Akkus nicht in offene Feuer werfen. Batterien/Akkus nicht ins Wasser werfen. Der Li-Ionen-Akku muss separat der Wertstoffsammlung zugeführt werden.DE

Das Produkt entspricht den geltenden Sicher- heitsnormen der europäischen Richtlinien. ALLGEMEINE SICHERHEITSHINWEISE WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und techni- schen Daten, mit denen dieses Elektrowerk- zeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anwei- sungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netz- betriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube be- finden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen wäh- rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwen- den Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unverän- derte Stecker und passende Steckdosen verrin- gern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein er- höhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektri- schen Schlages. d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschluss- leitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungslei- tungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbe- reich geeigneten Verlängerungsleitung verrin- gert das Risiko eines elektrischen Schlages.

Wenn der Betrieb des Elektrowerkzeugs in feuch- ter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk- zeugs kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehör- schutz, je nach Art und Einsatz des Elektrowerk- zeugs, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbe- triebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Fin- ger am Schalter haben oder das Elektrowerk- zeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schrau- benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerk- zeugs befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten14

Sie jederzeit das Gleichgewicht. Dadurch kön- nen Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzu- schließen und richtig zu verwenden. Verwen- dung einer Staubabsaugung kann Gefährdun- gen durch Staub verringern. h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektro- werkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4) Verwendung und Behandlung des Elektrowerk-

zeugs a) Überlasten Sie das Elektrowerkzeug nicht. Ver- wenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektro- werkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/ oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elekt- rowerkzeug weglegen. Diese Vorsichtsmaßnah- me verhindert den unbeabsichtigten Start des Elektrowerkzeugs. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Las- sen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge und Einsatz- werkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektro- werkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerk- zeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5) Verwendung und Behandlung des Akkuwerk-

zeugs a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegen- ständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kon- takt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. e) Benutzen Sie keinen beschädigten oder verän- derten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zuDE

Feuer, Explosion oder Verletzungsgefahr führen. f) Setzen Sie einen Akku keinem Feuer oder zu ho- hen Temperaturen aus. Feuer oder Temperaturen über 130 °C können eine Explosion hervorrufen. g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifi- ziertem Fachpersonal und nur mit Original-Er- satzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. b) Warten Sie niemals beschädigte Akkus. Sämt- liche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienst- stellen erfolgen.

SICHERHEITSHINWEISE FÜR STICHSÄGEN

Warnung vor Laserstrahlung. Laserklasse 2, Pmax: <1 mW, λ: 650 nm, EN 60825-1: 2014. Richten Sie den Laserstrahl nicht auf Perso- nen oder Tiere und starren Sie nicht in den Laserstrahl, auch nicht aus der Distanz. Dieses Elektrowerkzeug erzeugt einen Laser mit einer Laserstrahlung der Klasse 2 gemäß EN 60825-1. Diese kann dazu führen, dass Personen erblinden.

• Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Halten Sie die Hände vom Sägebereich fern. Grei- fen Sie nicht unter das Werkstück. Bei Kontakt mit dem Sägeblatt besteht Verletzungsgefahr.

• Führen Sie das Elektrowerkzeug nur einge- schaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück verhakt.

• Achten Sie darauf, dass die Fußplatte beim Sägen sicher aufliegt. Ein verkantetes Sägeblatt kann brechen oder zum Rückschlag führen.

• Schalten Sie nach Beendigung des Arbeitsvor- gangs das Elektrowerkzeug aus und ziehen Sie das Sägeblatt erst dann aus dem Schnitt, wenn dieses zum Stillstand gekommen ist. So vermeiden Sie einen Rückschlag und können das Elektrowerkzeug sicher ablegen.

Verwenden Sie nur unbeschädigte, einwandfreie Sägeblätter . Verbogene oder unscharfe Sägeblät- ter können brechen, den Schnitt negativ beein- flussen oder einen Rückschlag verursachen.

Bremsen Sie das Sägeblatt nach dem Ausschal- ten nicht durch seitliches Gegendrücken ab . Das Sägeblatt kann beschädigt werden, brechen oder einen Rückschlag verursachen.

• Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsge- sellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explo- sion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.

Sichern Sie das Werkstück. Ein mit Spannvor- richtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.

• Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerk- zeug führen.

• Verwenden Sie Halteklammern oder eine ande- re praktikable Methode, um das Werkstück auf einer stabilen Plattform zu sichern. Das Halten oder Stützen des Werkstücks mit der Hand oder dem Körper führt zu Instabilität und kann einen Kontrollverlust verursachen.

SICHERHEITSHINWEISE FUR AKKU

a) Öffnen Sie den Akku nicht. Es besteht die Ge- fahr eines Kurzschlusses. b) Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr. c) Bei Beschädigung und unsachgemäßem Ge- brauch des Akkus können Dämpfe austreten. Führen Sie Frisch luft zu und suchen Sie bei Be- schwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. d) Verwenden Sie den Akku nur in Verbindung mit Ihrem Vonroc Produkt. Nur so wird der Akku vor gefährlicher Überlastung geschützt. e) Durch spitze Gegenstände wie z. B. Nagel oder Schrau benzieher oder durch äußere Kraftein-16

wirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, ex plodieren oder überhitzen.

SICHERHEITSHINWEISE FUR DAS LADEGERÄT

Verwendungszweck Nur für das Laden von wiederaufladbaren Li-Ionen- Akkus des Typs CD801AA und CD803AA geeignet. Andere Arten von Akkus können platzen und zu Verletzungen und Schäden führen.

Das Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sen- sorischen bzw. geistigen Fähigkeiten, mangeln- der Erfahrung bzw. fehlendem Wissen verwendet werden, wenn diese nicht beaufsichtigt werden oder eine Einweisung erhalten haben. b) Kinder sollten beaufsichtigt werden, um sicher- zustellen, dass sie nicht mit dem Gerät spielen. c) Nicht wiederaufladbare Batterien dürfen nicht aufgeladen werden! d) Während des Ladens müssen sich die Akkus in einem gut belüfteten Raum befinden!

2. ANGABEN ZUM WERKZEUG

Verwendungszweck Dieses Gerät ist zum Sägen von Holz, Metall, Kunst- stoff, Keramik, Gummi usw. in jede gewünschte Größe und Form bestimmt, wobei die Basisplatte fest auf dem Werkstück aufliegt. Es ist immer ein geeignetes Sägeblatt zu verwenden. TECHNISCHE DATEN Dieses Handbuch wurde für unterschiedliche Sets / Artikelnummern erstellt. Achten Sie in der Spezifikationstabelle mit den korrekten Zusammenstellungen und Inhalten für Ihr Set auf Ihre jeweilige Artikelnummer. Modelnummer Batterien enthalten Ladegerät enthalten JS501DC

Angaben zum werkzeug Netzspannung 20V Leerlaufdrehzahl 0-2500/minSagehub 25mmMax. Sageleistung Holz 0° 50mmMax. Sageleistung Stahl 0° 8mmGewicht 1,85 kgSchalldruckpegel LPA 82,0 dB(A), K=3dB(A)Schallleistungspegel LWA 93,0 dB(A), K=3dB(A)Schwingung ‘sagen blech’ 5,459 m/s2 K=1,5 m/s2Schwingung ‘sagen sperrholz’ 5,658 m/s2 K=1,5 m/s2 Modelnummer CD801AA Akkutyp Lithium-IonSpannung 20V Kapazität 2,0 AhEmpfohlene Ladegeräte CD802AAGewicht 0,3 kg Modelnummer CD802AA Ladegerät Eingang 220-240V, 50Hz 0,4ALadegerät Ausgang 21V 2,5ALadezeit 2Ah Akku 60 MinutenLadezeit 4Ah Akku 120 MinutenEmpfohlene Akkus CD801AA, CD803AAGewicht 0,36 kg Modelnr. CD803AA Akkutyp Lithium-IonSpannung 20V Kapazitat 4,0 AhEmpfohlene Ladegerate CD802AAGewicht 0,65 kg Verwenden Sie nur folgende Akkus der VONROC VPOWER 20V-Akku-Plattform. Die Verwendung an- derer Akkus kann zu schweren Verletzungen oder einer Beschädigung des Werkzeugs führen. CD801AA 20V, 2Ah Lithium-Ion CD803AA 20V, 4Ah Lithium-IonDE

Folgendes Ladegerät ist zum Aufladen dieser Akkus vorgesehen. CD802AA Schnellladegerät Die Akkus der VONROC VPOWER 20V-Akku-Plat- tform sind unter allen Werkzeugen der VONROC VPOWER 20V-Akku-Plattform austauschbar. Vibrationsintensität Die in dieser Bedienungsanleitung angegebene Vibra- tionsintensität wurde mit einem standardisierten Test gemäß EN 62841 gemessen. Anhand dieser Größe können Werkzeuge miteinander verglichen werden. Außerdem eignet sich diese Größe für eine erste Beur- teilung der Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke.

• Bei Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder unzureichend gewartetem Zubehör kann sich die Vibrationsbelastung erheblich erhöhen.

• Wenn das Werkzeug ausgeschaltet ist, oder wenn es eingeschaltet ist, jedoch nicht genutzt wird, kann sich die Vibrationsbelastung erheblich verringern. Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm, und organisieren Sie Ihren Arbeitsablauf. BESCHREIBUNG Die Buchstaben und Ziffern im folgenden Text verweisen auf die Abbildungen auf den Seiten 2 bis 4.

5. Taste zum Entsperren des Akkus

6. Orbitalhubschalter

7. Skala für Gehrungswinkel

14. Flügelschrauben für Parallelführung

15. Sechskantschlüssel

18. Schraube für Basisplatte

22. Schraube zur Lasereinstellung

23. Knopf für Akku-LED-Anzeigen

24. Akku-LED-Anzeigen

26. Ladegerät-LED-Anzeigen

Nehmen Sie vor allen Arbeiten am Elektrowerkzeug den Akku heraus. Vor der ersten Verwendung muss der Akku aufgeladen werden. Einsetzen des Akkus in das Werkzeug (Abb. A, G) Überprüfen Sie, ob die Außenflächen des Akkus sauber und trocken sind, bevor Sie den Akku an das Ladegerät anschließen oder in das Werkzeug einsetzen.

1. Setzen Sie den Akku (4) in das Gerät ein.

2. Drücken Sie den Akku soweit nach vorn, bis der

Akku hörbar einrastet. Entnehmen des Akkus aus dem Werkzeug (Abb. A, G)

1. Drücken Sie die Akku-Freigabetast (5)

2. Ziehen Sie den Akku aus dem Werkzeug, wie in

Abb. G dargestellt. Überprüfen des Akkuladezustands (Abb. I)

• Drücken Sie zum Überprüfen des Ladezustands kurz die Taste (23) auf dem Akku.

• Der Akku ist mit 3 Leuchten zur Anzeige des Ladezustands ausgestattet. Je mehr davon leuchten, desto höher der Ladezustand.

• Wenn keine der Leuchten an ist, bedeutet das, dass der Akku leer ist und sofort aufgeladen werden muss. Laden des Akkus über das Ladegerät (Abb. I)

Entnehmen Sie den Akku (4) aus dem Werkzeug.

2. Drehen Sie den Akku (4) mit der Unterseite nach

oben, und schieben Sie ihn in das Ladegerät (25), wie in Abb. I dargestellt.

Drücken Sie den Akku vollständig in die Aufnahme.

4. Stecken Sie den Netzstecker des Ladegeräts in

eine Steckdose, und warten Sie einen Moment.18

Die LED-Anzeigen am Ladegerät (26) leuchten zur Anzeige des Ladezustands auf. Das Ladegerät verfügt über 2 LED-Anzeige (26), die den Ladevorgang anzeigt: Rote LED Grüne LED: Status Ladegerät Aus Aus Keine Stromvers

orgung Aus An Standby-Modus: - Kein Akku einge

legt oder - Akku eingelegt, aber Ladevorgang seit abgeschlos

sen An Aus Akku wird geladen

• Das vollständige Laden des 2Ah-Akkus kann bis zu 60 Minuten dauern.

• Das vollständige Laden des 4Ah-Akkus kann bis zu 120 Minuten dauern. Ziehen Sie nach dem vollständigen Laden des Akkus den Stecker des Ladegeräts aus der Netzsteckdose, und entnehmen Sie den Akku aus dem Ladegerät. Wenn das Werkzeug für einen längeren Zeitraum nicht verwendet wird, sollte das Werkzeug möglichst mit einem voll aufgeladenen Akku aufbewahrt werden. Wechseln des Sägeblatts (Abb. A, C) Tragen Sie beim Anbringen des Sägeblatts Schutzhandschuhe. Verletzungsgefahr beim Berühren des Sägeblattes. Verwenden Sie nur Sägeblätter, die den Kenndaten in der Betriebsanleitung entsprechen. Anbringen des Sägeblatts Achten Sie darauf, dass der Sägeblatthalter frei von Materialrückständen ist (zum Beispiel Holz- oder Metallsplitter).

1. Drehen Sie den Klemmhebel (13) so weit wie

möglich nach links und halten Sie ihn in dieser Position fest.

2. Setzen Sie das Sägeblatt in das Spannfutter

(16) ein. Überprüfen Sie, dass das Sägeblatt sicher befestigt ist und die Zähne in die Schnit- trichtung zeigen.

3. Lassen Sie den Klemmhebel los. Überprüfen

Sie, ob sich die Rückseite des Sägeblatts in der Mitte der Führungsrolle (10) befindet. Stellen Sie sicher, immer das richtige Sägeblatt für das jeweilige Material zu verwenden. Zum Lieferumfang des Geräts gehört ein grobzahniges Sägeblatt für Holz und ein feinzahniges Sägeblatt für Metall und Kunststoff. Abnehmen des Sägeblatts

1. Drehen Sie den Klemmhebel (13) so weit wie

möglich nach links und halten Sie ihn in dieser Position fest.

2. Nehmen Sie das Sägeblatt aus dem Spannfutter

3. Lassen Sie den Klemmhebel los.

Anbringen der Parallelführung (Abb. D)

1. Lösen Sie die Flügelschrauben (14).

2. Montieren Sie die Parallelführung (19) an der

3. Stellen Sie mit der Skala auf der Parallelführung

(14) und der Schnittmarke auf der Basisplatte (20) die gewünschte Schnittbreite ein. Die Schnittmar- ke (20) zeigt die Position des Sägeblatts an.

4. Ziehen Sie die Flügelschraube (14) fest.

Ein-/Ausschalten der Maschine (Abb. A)

• Um die Maschine zu starten, halten Sie die Lock-Off-Taste (1) gedrückt und drücken den Ein-/Ausschalter (2).

• Je weiter der Ein-/Ausschalter (2) gedrückt wird, desto schneller bewegt sich das Säge- blatt. Die erforderliche Geschwindigkeit hängt vom Material ab und kann durch praktische Tests ermittelt werden.

• Um die Maschine anzuhalten, lassen Sie den Ein-/Ausschalter (2) los. Ein- und Ausschalten des Lasers (Abb. A)

Drücken Sie den Laser-Schalter (11), um den La- ser ein- oder auszuschalten. Der Laser-Schalter (11) schaltet auch die LED-Arbeitsleuchte ein.DE

Feinabstimmung des Lasers Hinweis: Um die Laserfunktion zu testen, muss der Akku in das Elektrowerkzeug eingelegt werden. Betätigen Sie beim Justieren des Lasers niemals den Ein- / Ausschalter. Ein versehentliches Starten des Elektrowerk- zeugs kann zu Verletzungen führen. Wenn der Laser (11) nicht mehr die richtige Schnit- tlinie anzeigt, können Sie den Laser neu justieren. Stellen Sie dazu die Schraube zur Lasereinstellung (22) ein und stellen Sie den Laser so ein, dass eine korrekte Schnittlinie angezeigt wird. Einstellen des Gehrungswinkels (Abb. B, F)

1. Lösen Sie die Schraube (18) mit dem Sechs-

Stellen Sie die Basisplatte (9) auf die gewünschte Position ein (0°- 45°). Der Sägewinkel (Gehrung) kann an der Skala (7) abgelesen werden.

3. Ziehen Sie die Schraube (7) mit dem Sechs-

kantschlüssel (15) fest. Der Sechskantschlüssel kann wie in Abb. B gezeigt an der Maschine aufbewahrt werden. Einstellen des Orbitalhubs (Abb. A) Mit dem Pendelhubschalter wird eingestellt, wie die Zähne des Sägeblatts das Material greifen. Für den Pendelschalter gibt es 4 Positionen:

Der erforderliche Orbitalhub kann durch Ausprobie- ren festgestellt werden, wobei folgende Empfe- hlungen gelten:

• Weiches Material (Holz, Plastik usw.): Pendel auf Stufe II oder III stellen. Verwenden Sie für einen feineren und saubereren Sägeschnitt die Pendelstufe 0 oder I.

• Für dünnes Material Pendelstufe 0 verwenden.

• Für hartes Material (Stahl usw.) das Pendel auf Stufe 0 stellen.

• Für Kurven das Pendel auf Stufe 0 stellen. Tauchschnitte (Abb. H) Tauchschnitte dürfen nur in weiche Materialien wie Holz, Porenbeton, Gipskarton usw. gemacht werden. Dies erfordert jedoch eine gewisse Übung und ist nur mit kurzen Sägeblättern möglich.

1. Setzen Sie die Säge auf das Werkstück und

schalten Sie sie ein.

2. Achten Sie darauf, dass die Unterkante der

Basisplatte wie in Abb. H gezeigt auf der Werkstückoberfläche aufliegt.

3. Sägen Sie langsam in einem Winkel in das

Werkstück hinein, bringen Sie die Säge dann in eine vertikale Position und sägen Sie weiter entlang der Schnittlinie.

4. Schalten Sie die Säge aus und heben Sie sie

nach Abschluss der Arbeit vom Werkstück ab. Optimale Nutzung

• Spannen Sie das Werkstück ein. Verwenden Sie für kleine Werkstücke eine Spannvorrichtung.

• Zeichnen Sie eine Linie, um die Richtung vorzu- geben, in der das Sägeblatt geführt wird.

• Halten Sie die Maschine sicher am Griff fest.

• Stellen Sie die Sägegeschwindigkeit ein.

• Stellen Sie den Gehrungswinkel ein.

• Stellen Sie die Pendelhubposition ein.

• Schalten Sie die Maschine ein.

• Warten Sie, bis die Maschine ihre volle Gesch- windigkeit erreicht hat.

• Setzen Sie den Sägeschuh auf das Werkstück.

• Bewegen Sie die Maschine langsam die vorgezeichnete Linie entlang, wobei Sie den Sägeschuh fest gegen das Werkstück drücken.

Üben Sie nicht zu viel Druck auf die Maschine aus. Lassen Sie die Maschine die Arbeit verrichten.

• Schalten Sie die Maschine aus und warten Sie, bis sie vollkommen zum Stillstand gekommen ist, bevor Sie sie ablegen.

Schalten Sie das Werkzeug immer aus, und entnehmen Sie den Akku aus dem Gerät, bevor Sie Reinigungs- oder Wartungs arbeiten am Werkzeug vornehmen. Reinigen Sie das Werkzeuggehäuse regelmäßig mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie sicher, dass die Lüf- tungsöffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaftenden Schmutz mit einem wei- chen Lappen, der leicht mit Seifenwasser befeuch- tet wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffteile beschädigen.20

UMWELTSCHUTZ Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den dafür vorgesehe- nen Recycling-Stellen abgegeben werden. Nur für EG-Länder Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/ EG über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerk- zeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden. GARANTIE VONROC-Produkte werden nach den höchsten Qua- li täts stan dards entwickelt und sind für den gesetz- lich festgelegten Zeitraum, ausgehend von dem ur- sprüng lichen Kauf datum, garantiert frei von Fehlern in Material und Aus führ ung. Sollte das Produkt in diesem Zeitraum aufgrund von Material- und/oder Ver ar bei tungs mängeln Fehler aufweisen, wenden Sie sich bitte direkt an VONROC Kundendienst. Folgende Umstände sind von der Garantie ausge- schlossen:

• Reparaturen und oder Änderungen an der Maschine, die durch nicht-autorisierte Services- tellen vorgenommen oder versucht wurden.

• Normale Abnutzung und Verschleiß.

• Das Werkzeug wurde übermäßig beansprucht, missbräuchlich verwendet oder falsch gewartet.

• Es wurden keine Original-Ersatzteile verwendet. Dies stellt die einzige Gewährleistung des Unterneh- mens dar, sowohl ausdrücklich als auch implizit. Es gibt keine anderen ausdrücklichen oder stillsch- weigenden Garantien, die über das hier Genannte hinausgehen, einschließlich der stillschweigenden Garantien der Marktgängigkeit oder Eignung für einen bestimmten Zweck. In keinem Fall ist VONROC haftbar für Neben- oder Folgeschäden. Die Rechts- mittel des Händlers beschränken sich auf Reparatur oder Ersatz fehlerhafter Einheiten oder Teile. Am Produkt und am Benutzerhandbuch können Än- derungen vorgenommen werden. Die technischen Daten können sich ohne Vorankündigung ändern.
