H832I - Hometrainer BH FITNESS - Gratis gebruiksaanwijzing en handleiding

Soort product	Hometrainer
Merk	BH Fitness
Model	H832I
Gebruik	Huishoudelijk
Norm	EN957 klasse H.B.
Maximaal gebruikersgewicht	130 kg
Voeding	Transformator netstroom 220 V
Elektronische monitor	Display met handgreep
Zadelverstelling	Hoogte verstelbaar met regelaar
Pedalen	Rechter (R) en linker (L) pedalen met markering
Transportwielen	Ja, aan de voorkant
Waterpassen	Verstelbare steunkappen
Flessenhouder	Inbegrepen
Materialen	Centrale buis, stuur, zadel, stabilisatoren
Veiligheid	Niet gebruiken in de buurt van water, stevige ondergrond, geschikte kleding
Onderhoud	Controleer de aandraaimomenten van schroeven, reinig met een vochtige doek
Reserveonderdelen	Bestel met onderdeelcode bij de Technische Dienst
Technische ondersteuning	SAT-nummer op de laatste pagina van de handleiding

Veelgestelde vragen - H832I BH FITNESS

Wat is het maximale gewicht dat de BH Fitness H832I hometrainer ondersteunt?

Het maximale gebruikersgewicht is 130 kg.

Hoe monteer ik de linker en rechter pedalen?

Het rechterpedaal (gemarkeerd met R) wordt met de klok mee op de rechtercrank geschroefd. Het linkerpedaal (gemarkeerd met L) wordt tegen de klok in op de linkercrank geschroefd. Draai stevig vast.

Hoe stel ik de zadelhoogte af?

Draai de hoogteregelaar van het zadel tegen de klok in los, trek hem naar achteren, stel het zadel op de gewenste hoogte in, laat dan de regelaar los en draai hem met de klok mee vast.

Heeft de hometrainer een stroomaansluiting nodig?

Ja, u moet de meegeleverde transformator aansluiten op een stopcontact van 220 V.

Welke veiligheidsmaatregelen moeten worden genomen?

Gebruik de hometrainer op een stevige en vlakke ondergrond, niet in de buurt van water. Draag nauwsluitende kleding en sportschoenen. Raadpleeg een arts voordat u met een training begint, vooral als u ouder bent dan 35 jaar of gezondheidsproblemen heeft.

Hoe verplaats ik de hometrainer?

De hometrainer is uitgerust met transportwielen aan de voorkant. Kantel hem licht om hem gemakkelijk te verplaatsen.

Wat te doen bij een storing?

Gebruik de hometrainer niet als deze niet goed functioneert. Neem contact op met de Technische Dienst op het nummer dat op de laatste pagina van de handleiding staat.

Hoe reinig en onderhoud ik de hometrainer?

Reinig met een vochtige doek. Controleer regelmatig de aandraaimomenten van de schroeven en bouten.

Wat is de norm van deze machine?

De hometrainer voldoet aan de norm EN957 klasse H.B., geschikt voor huishoudelijk gebruik.

Kan ik reserveonderdelen bestellen?

Ja, om reserveonderdelen te bestellen, geeft u de onderdeelcode en het aantal door aan de Technische Dienst.

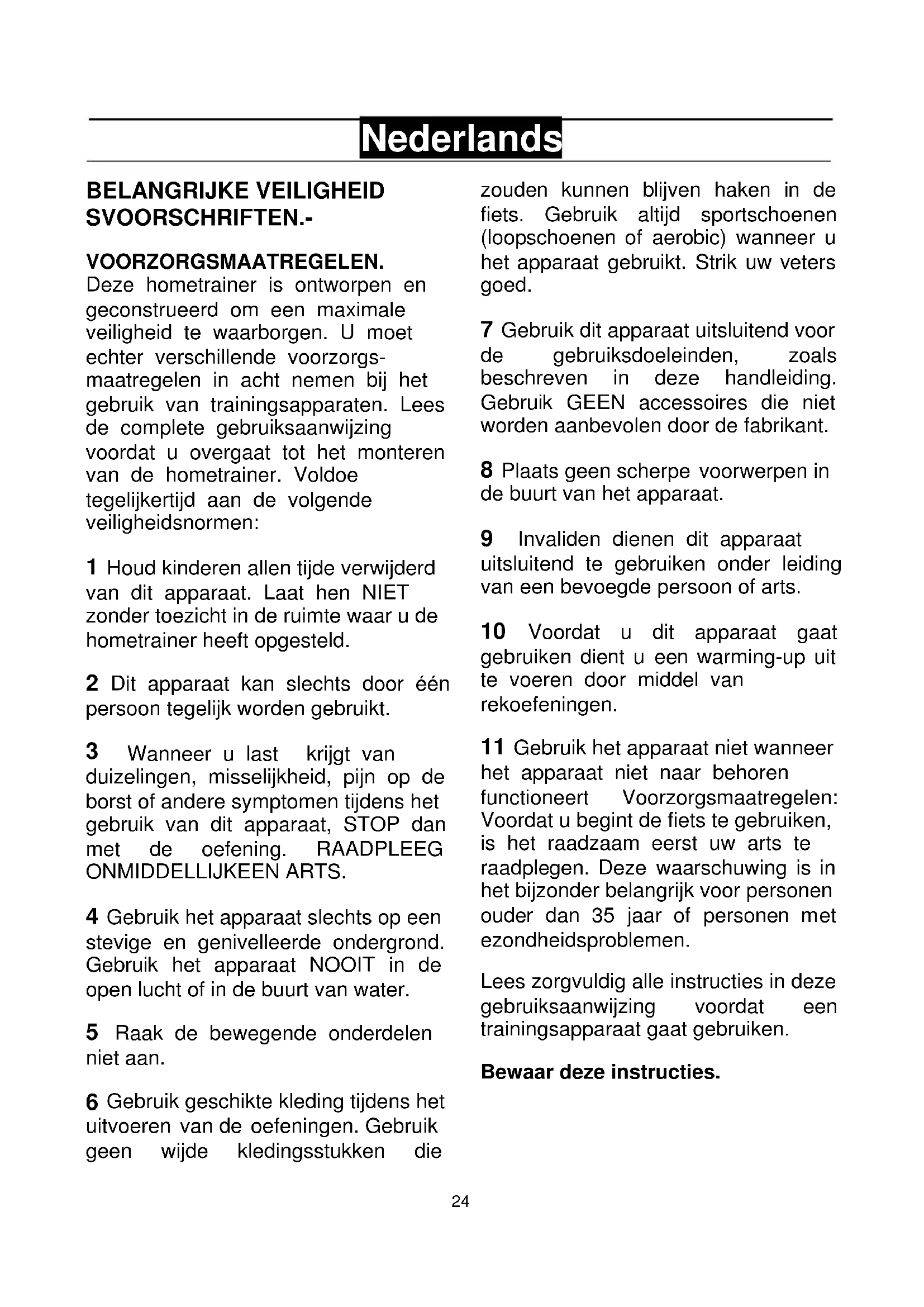

GEBRUIKSAANWIJZING H832I BH FITNESS

Deze hometrainer is ontworpen en geconstrueerd om een maximale verilgheid te waarborgen. U要去chter verschillende voorzorgsmaatregelen in acht nemen bij het gebruik van trainingsapparaten. Lees de complete gebruiksaanwijzing voordat u overgaat tot het monteren van de hometrainer. Voldoe tegelijkkertijd aan de volgende verilgheidsnormen:

1 Houd kinderen allenincident verwijderd van dit apparaat. Laat hen NIET zonder toezicht in de ruimte waar u de hometrainer heeft opgesteld.
2 Dit apparaat kan slechts door een person ontegelijk worden gebruikt.
3 Wonneer u last krijgt van duizelingen, misselijkheid, bijn op de borst of andere symptomen tijdens het gebruik van dit apparaat, STOP dan met de oefening. RAADPLEEG ONMIDDELLIJKEEN ARTS.
4 Gebruik het apparaat slechts op een stevige en genivelleerde ondergrond. Gebruik het apparaat NOOIT in de open lucht of in de buurt van water.
5 Raak de bewegende onderdelen nicht aan.
6 Gebruik geschichte kleding tijdens hetuitvoeren van de oefingen. Gebruik geen wijde kledingsstukken die

zouden hunnen blijven haken in de fiets. Gebruik alsijd sportschoenen (loopschoenen of aerobic) wanner u het apparaat gebruikt. Strik uw veters goed.

7 Gebruik dit apparaat uitsluitend voor de gebruiksdoeleinden, zoals beschreiben in deze handleiding. Gebruik GEEN accessoires die nicht worden aanbevolen door de fabrikant.
8 Plaats geen scherpe voorwerpen in de buurt van het apparatus.
9 Invaliden dienen dit apparaat uitsluitend te gebruiken onder leiding van een bevoegde persoon of arts.
10 Voordat u dit apparaat gaat gebruiken dient u een warming-up uit te voeren door middel van rekoefingen.
11 Gebruik het apparaat Niet wonneer het apparaat Niet maar behoren functioneert Voorzorgsmaatregelen: Voordat u begint de fiets te gebruiken, is het raadzaam eerst uw arts teraadplegen. Deze waarschuwing is in het bijzonder belangrijk voor personen ouder dan 35aar of Personen met ezondheidsproblemen.

Lees zorgvuldig alle instructies in deze gebruiksaanwijzing voordat een trainingsapparaat gaat gebruiken.

Bewaar deze instructies.

ALGEMENE AANWIJZINGEN.-

Lees zorgvuldig de instructies in deze gebruiksaanwijzing. Deze geeft u belangrijke aanwijzingen over de montage, verilgheid en het gebruik van het apparaat.

1 Dit toestel is getest en voldoet aan de EN 957 norm, klasse H. B., enkel geschikt voor gebruik thuis. De gebruiker dient nicht zwaarder te zich dan 130Kg
2 Ouders en andere Personen die verantwoordelijk zijn voor kinderen, dienen er rekening mee te houden dat dezen van nature nieduwsgierig waren en dat dit tot gevaarlijke situatuies engedrag kan leiden. Dit apparaat mag onder geen bedding als spelgoed gebruikt worden.
3 Het valt onder de verantwoording van de eigenaar zich ervan te verzekeren dat alle gebruikers van het apparaat gedegen geinformeerd zijn over de benodigde voorzorgsmaatregelen.

MONTAGEINSTRUCTIES.-

1.- Pak het toestel uit en controllerer of alle onderdelen aanwezig zich, Fig.1: (1) Hoofdstel; (6) stuursteun; (7) stuur; (8) Elektronisch scherm; (4) zadelsteun; (2) Voorsteun met wieltjes; (3) Achter steun met verstelbare voetjes; (5) Zadel; Pedalen (19) Rechter en (18) Linker; (20) Bidonhouser; Stuurhoees (14) links, (15) rechts en (13)rijkant; (21) Stuurplug; Zitting hoes (16) links en rechts (17); (23) Zadelknop; (29) Schroeven M-4x6; (32) Schroeven M-4x16; (87) Schroeven M-4x12; (27) Veerring M10; (28) Onderlegring M10; (26) Schroeven M-10x70x20; (31) Schroeven M-12x60.

LET OP: Voor deze montagefase is de hulp van een tweede person vereist..

Neem de steun met wieltjes (2) en plaats het op de voorkant van het toestel, als in Fig.2, Plaats de schroeven (26), en de ringen (27) en (28).

Neemervolgendeachter steun met verstelbare voetjes (3) envoerdezelfdemontagehandelingenuitalsvoorde voorkant,draaialle schroeven stevig vast.

Plaats de zadelsteun (4) in het gat in het hoofdstel (1), Fig.4. Plaats het zadel (5) op de zadelsteun (4),plaats de zadelknop (23) met de bus (25), bevestig het zadel in een comfortabele positie met de knop (23) en draai vast door klosgewijs te draaien. Bevestig de rechter (17) en linker (16) zadelhoes met schroeven (29). Fig.5.

4.-BEVESTIGEN VAN DE STUURSTEUN.-

Houd de stuursteun (6) ter hoogte van het koppelstuk op het hoofdstel (1), Fig.6, en verbind de koppelstukken (9) en (10).

5.- BEVESTIGEN VAN HET STUUR. -

Plaats het stuur (7) op de stuursteun (6), Fig.7, Plaats de stuurhoes (13) met de knop (21) en draai vast. Controller of het stuur correctuitgelijnd is voordat u de schroeven vastdraait. Bevestig verwolgens de bidonhouder (20) met schroef (32).

6.- PLAATSEN VAN HET ELEKTRONISCH SCHERM. -

Verwijder de schroeven (24) van de achterkant van het scherm,plaats het schermervolgens op de top van de stuursteun (6) let op dat u geen kabels beschadigt. Herplaats de schroeven en draai vast, bevestig de handvatkabel (11) en de feedbackkabel (9) aan de achterkant van het scherm, als in Fig.8. Bevestigervolgens de linke stuurhoes (14) enrecht er stuurhoes (15) met schroeven (32). Schroef de voorstuurhoes vast (13) met schroeven (87).

De montage instructies voor de pedalen dwellen letterlijk opgevolgd te worden, onjuistplaatsen kan deschroefdraad op de pedalen of crank beschaden.

Rechts en links refereren aan de houding die de gebruiker aanneemt wanner deze op het zadel zit om de oefening uit te voeren.

Het rechterpedaal (19) is gemarkeeerd met de letter (R). Dit schroeft kloksgewijs op de rechtter crank, ook gemarkeeerd met een (R).

Draai stevig vast Fig.10.

Het linker pedaal (18) is gemarkeeerd met de letter L (L).Dit schroeft tegende klok in aan de linker crank, ook gemarkeeerd met een (L). Draai stevig vastFig.10.

8.- AANPASSEN VAN DE ZADELHOOGTE. -

Draai de zadelhoogteknop een beetje losser (83), door gegen de klok in te draaien en trek de knopuit, als het zadel de gewenste hoogte heft bereikt

laat u de knop los, cervolgens valt de knop in een van de gaten op de zadelsteun. Draai de knop kloksgewijs vast.

9.- NIVELLERING. -

Als het toestel eenmaal gemonteerd is en in de startpositie voor training staat, verzeker dat hetrecht op de grond staat en genivelleerd is. U kunt dit doen door de verstelbare voetjes (3) omhoog of omlaag te schroeven.

10.- TRANSPORTEREN EN OPBERGEN. -

Het toestel is voorzien van wieltjes, wat het makkelijker maakt om het apparaat te verplaatsen. De twee wieltjes aan de voorkant van het toestel vergemakkelijk den opberging van het apparaat, als in Fig. 12.

Steek de verbindingsstekker (m) van de transformator (71) met het aansluitingspunt (k) van het centrale frame, (aan de onderzijde van deijkenkant) en sluit de transformator aan op een elektriciteitsnet van 220 V, Fig.11.

Als u twijfels hebts over enig onderdeel van dit toestel, aarzel dan nicht (telefonisch) contact op te nemen met de technische hulpdienst (zie LASTe pagina van de handleiding).

BH BEHOUDT ZICH HET RECHT
VOOR DE SPECIFICATIES VAN
HAAR PRODUCTEN ZONDER
VOORAFGAANDE
WAARSCHUWING TE WIJZIGEN.

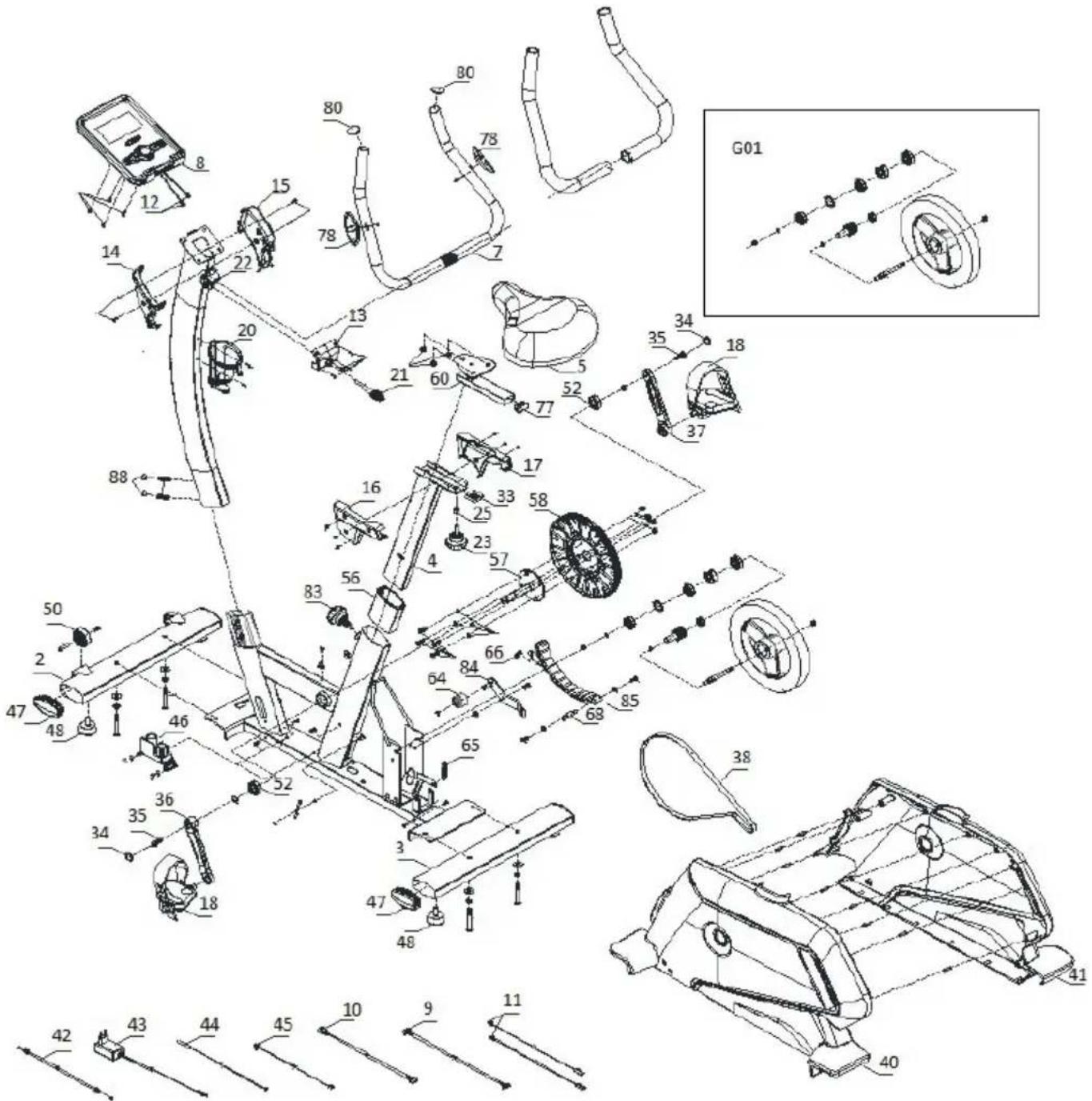

H832i

Bestellen van verrangingsonderdelen: Geef het deel code en de hoeveelheid

H8305001

1

Ejempl / E.g. / Exemple / Beispiel / Exemple / Esempio / Bijvoorbeeld:

NO.	English Description	Descripción en español	Code
2	Fonst stabilizer Caballete delante	ro	H8305002
3	Rear stabilizer Caballete trasero		H8305003
4	Saddle post Tubo soporte de sillín		H8305004
5	Saddle Sillín		H8305005
7	Handlebars Manillar		H8305007
8	Console Monitor		0190468
9	Console communication wire Cable mastil		0190156
10	Communication wire	Cable chassis	0190157
11	Handle pulse connection wire	Cable hand-grip	H8305011
12	Console outset connection wire	Cable monitor	H832i012
13	Arm cover-front	Tapa delantera manillar	H8305013
14	Arm cover-left	Tapa izquierda manillar	H8305014
15	Arm cover-right	Tapa derecha manillar	H8305015
16	Saddle post cover -left Tapia izquierda manillar		H8305016
17	Saddle post cover -right	Tapa derecha manillar	H8305017
18	Pedals Pedales		H8305018
20	Water bottle holder Portabotellín		H8305020
21	T-shaped rotary Knob	Pomo en T	H8305021
22	Handlebar clamp ring	Cierre manillar	H8305022
23	Handlebar rotary knob	Pomo sillín	H8305023
25	Bushing tube Casquillo	D25×D19×60	H8305025
33	Saddle locking piece	Bloqueo deslizadora sillín	H8305033
34	Crank cover	Tapa de biela	H8305034
35	Hex flange full thread screw	Tornillo 5/16	H8305035
36	Crank(L) Biela izquierda		H8305036
37	Crank(R) Biela derecha		H8305037
38	Belt Correa 440PJ6		H8305038
40	Chain Cover(left) Tapa izquierda		H832i040
41	Chain Cover(right) Tapa derecha		H832i041
42	Brake wire Cable freno		H832i042
43	Adaptor Adaptador 6V 0,5Amp		0190174
44	Magnetic sensors Reenvión		0190159
45	Wire DC Cable DC		0190160
46	Motor	Motor	0190154
47	End cap	Tapón	H8305047
48	Feet pad Pie ajustable		H8305048
50	Transportation wheel	Rueda transporte	H8305050
52	Deep groove ball bearing	Rodamiendo 6203	H8305052
57	Crank axis Eje pedalier		H8305057
58	Belt pulley	Plato	H8305058
60	Saddle adjustment	Deslizadora sillín	H8305060
64	Tensioner group Rueda tensor		H8305064
65	Tension wheel spring	Muelle tensor	H8305065
66	Tension spring	Muelle portaimán	H8305066
68	Magnet axis Eje portaimanes		H8305068
77	Square plug	Tapón 20x40	H8305077
78	handle pulse set	Handgrip	H8305078
80	Round end cap	Tapón redondo D28	H8305080
83	Rotary hand bolt Pomo tija sillín		H8305083
84	Fixed tension wheel	Chapa tensor	H8305084
85	Magnet	Imán	H8305085
88	Plugs	Tapón D18	H8305088
