H832I - Cyclette BH FITNESS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cyclette
Marca	BH Fitness
Modello	H832I
Utilizzo	Domestico
Norma	EN957 classe H.B.
Peso massimo dell'utente	130 kg
Alimentazione	Trasformatore di rete 220 V
Monitor elettronico	Display con manopola
Regolazione della sella	Altezza regolabile tramite regolatore
Pedali	Pedali destro (R) e sinistro (L) con marcatura
Ruote di trasporto	Sì, anteriori
Livellamento	Piedini di appoggio regolabili
Portabottiglia	Incluso
Materiali	Tubo centrale, manubrio, sella, stabilizzatori
Sicurezza	Non utilizzare vicino all'acqua, superficie solida, abbigliamento adeguato
Manutenzione	Controllare il serraggio delle viti, pulire con un panno umido
Pezzi di ricambio	Ordinare con codice pezzo presso il SAT
Assistenza tecnica	Numero SAT nell'ultima pagina del manuale

Domande frequenti - H832I BH FITNESS

Qual è il peso massimo supportato dalla cyclette BH Fitness H832I?

Il peso massimo dell'utente è di 130 kg.

Come montare i pedali sinistro e destro?

Il pedale destro (marcato R) si avvita in senso orario sulla biella destra. Il pedale sinistro (marcato L) si avvita in senso antiorario sulla biella sinistra. Stringere saldamente.

Come regolare l'altezza della sella?

Allentare il regolatore di altezza della sella in senso antiorario, tirarlo indietro, regolare la sella all'altezza desiderata, quindi rilasciare il regolatore e riavvitarlo in senso orario.

La cyclette necessita di alimentazione elettrica?

Sì, occorre collegare il trasformatore fornito a una presa di rete 220 V.

Quali sono le precauzioni di sicurezza da rispettare?

Utilizzare la cyclette su una superficie solida e livellata, non vicino all'acqua. Indossare abbigliamento aderente e scarpe da ginnastica. Consultare un medico prima di qualsiasi allenamento, specialmente se si hanno più di 35 anni o problemi di salute.

Come spostare la cyclette?

La cyclette è dotata di ruote di trasporto anteriori. Inclinarla leggermente per spostarla facilmente.

Cosa fare in caso di malfunzionamento?

Non utilizzare la cyclette se funziona in modo errato. Contattare il Servizio Assistenza Tecnica (SAT) al numero indicato nell'ultima pagina del manuale.

Come pulire e manutenere la cyclette?

Pulire con un panno umido. Controllare regolarmente il serraggio delle viti e dei bulloni.

Qual è la norma di questa macchina?

La cyclette è conforme alla norma EN957 classe H.B., adatta per uso domestico.

Posso ordinare pezzi di ricambio?

Sì, per ordinare pezzi di ricambio, indicare il codice del pezzo e la quantità al Servizio Assistenza Tecnica.

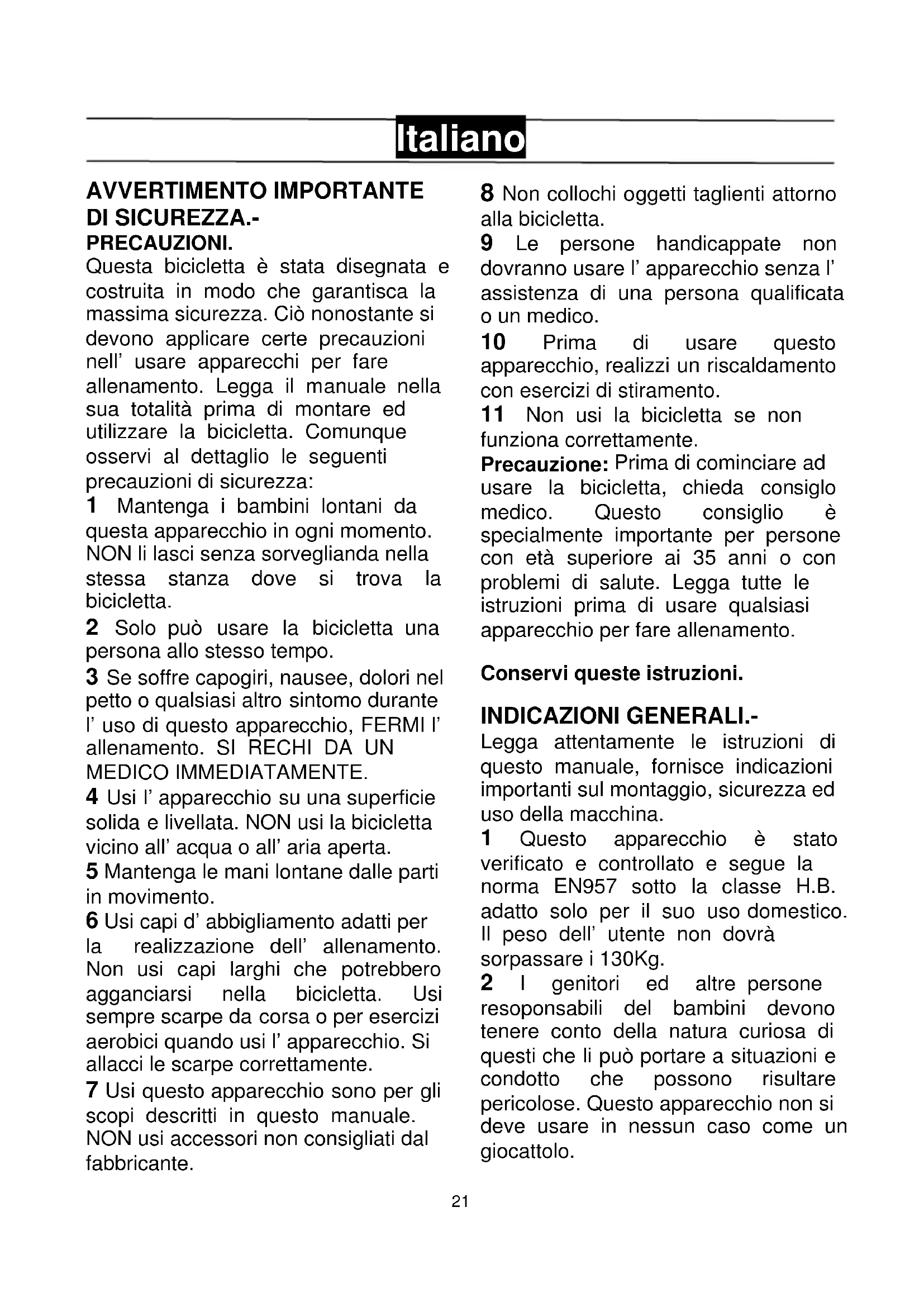

MANUALE UTENTE H832I BH FITNESS

Questa bicycletta è stata disegnata e costruita in modo che garantisce la massima sicurezza. Ciò nonostante si devono applicare certe precauzioni nell'usare apparecchi per fare allenamento. Legga il manuale nella sua totalità prima di montare ed utilizzato la bicycletta. Comunque osservi al dettaglio le seguenti precauzioni di sicurezza:

1 Mantenga i bambini lontani da但这a appearecchio in agli momento. NON li lascienza sorveglianda nella stessa stanza dove si trova la bicyclicetta.
2 Solocouldusarela bicyclettauna personaallo stesso tempo.
3 Se soffre capogiri, nausee, dolori nel petto o qualsiasi altri sintomo durante l'uso di quello appearecchio, FERMI I'allenamento. SI RECHI DA UN MEDICO IMMEDIATEAMENTE.
4 Usi l'apparecchio su una superficie solida e livellata. NON usi la bicycletta vicino all'acqua o all'aria aperta.
5 Mantenga le mani lontane dalle parti in movimento.
6 Usi capi d'abbigliamento adatti per la realizzazione dell'allenamento. Non usi capi larghi che potrebbero agganciarsi nella bicyclicetta. Usi sempre scarpe da corsa o per esercizi aerobici quando usi l'apparecchio. Si allacci le scarpe correttamente.
7 Usi quello apparecchio sono per gli scopi detritti in quello manuale. NON usi accessori non consigliati dal fabbricante.

8 Non collochi oggetti taglienti attorno alla bicycletta.
9 Le personne handicappate non dovranno usare I' apparecchio alla I' assistenza di una persona qualificata o un medico.
10 Prima di usare quello apparetcchio, realizzizi un riscaldamento con esercizi di stiramento.
11 Non usi la bicycletta se non funziona correttamente.

Precauzione: Prima di cominciare ad usare la bicycletta, chieda consiglio medico. Questo consiglio è specialmente importante per persona con età superiore ai 35 anni o con problemi di salute. Legga tutte le istruzioni prima di usare qualsiasi apparecchio per fareallenamento.

Conservi queste istruzioni.

INDICAZIONI GENERALI.-

Legga attendamente le istruzioni di questo manuale, fornisceindicazioni importanti sul montaggio, sicurezza ed uso della macchina.

1 Questo appearecchio è stato verificato e controllato e segue la norma EN957 sotto la classe H.B. adatto solo per il suo uso domestico. Il peso dell'utente non dovrassorpassare i 130Kg.

2 I genitori ed altre persone responsabili del bambini devono tenere conto della natura curiosa di questi che li può portare a situazioni e condotto che possono risultare pericolose. Questo appearecchio non si deve usare in nessun caso come un giocattolo.

3 è responsabilità del proprietario I' assicurarsi che tutti gli utenti dell' appeareccio siano stati correttamente informati su tutte le precauzioni necessarie da prendere.

ISTRUZIONI PER IL MONTAGGIO. -

1.- Estrarre l'unità alla scatola e verificare che vi sono contenuti tutti i pezzi come da Fig.1:

(1) Unità principale; (6) Tubo; (7) Manubrio; (8) Monitor elettronico. (4) Tubo della sella; (2) Barra per stabilità anteriore con rotelle; (3) Barra per stabilità posteriore, con tasselli regolabili; (5) Sellino; Pedali (19) Destro e (18) Sinistro; (20) Portabottiglie; Coperchio Manubrio (14) sinistro, (15) destra e (13) frontale; (21) Chiave di fissaggio del manubrio; Coperchio sellino (16) sinistro e (17) destro; (23) Pomello del sellino; (29) Bulloni M-4x6; (32) Bulloni M-4x16; (87) Bulloni M-4x12; (27) Rondella elastica M10; (28) Rondella piana M10; (26) Bulloni M-10x70x20; (31) Bulloni M-12x60.

2. MONTAGGIO DEI TUBI DEI CAVALLETTI (BARRE DI STABILITA).-

ATTENZIONE: per la realizzazione di但这a operazione è necessaria la presenza di una seconda persona.

Prendere la barra con le rotelle (2) e collocarla nella parte anteriore dell'unità come da FIG.2, introdurre i bulloni (26) con le rondelle (27) y (28). Di seguito prendere la barra posteriorecon i tasselli (3) e realizazare la mia operazioni di montaggio che la parte anteriore stringendo bene tutti i bulloni. Fig 3.

3.- MONTAGGIO DEL SELLINO. Introduire il tubo della sella (4) por el foro dell'unità principale (1), Fig.4. Collocare la sella (5) sulla parte superiore del tubo (4), collocare il pomello di fissaggio del tubo (23) con il bussolotto (25), bloccare il tubo con il pomello, in una posizione che non comporti sforzi (23) e stringere in senso orario. Collocare i coperchi della sella, sinistro (17) e destro (16) con i bulloni (29). Fig.5

Avvicinare il tubo (6), alla parte sporgente dell'unità principale (1) Fig.6, collegare i terminali (9) e (10).

5.- POSIZIONAMENTO DEL MANUBRIO.-

Posizione are il manubrio (7) vicino al tubo del manubrio (6), Fig.7, collocare il coperchio frontale del manubrio (13) con il pomello (21) e avvitare, verificando che il manubrio sia allineato prima di stringere definitivamente tutti i bulloni. Collocare il porta bottiglie (20) per mezzo di un bullone (32).

6.- POSIZIONAMENTO DEL MONITOR ELETTRONICO.-

Svitare le viti (24) sulla parte posteriore del monitor e posizionarlo sulla piastra del tubo del manubrio (6), prestando attenzione di non permette che vengano schiacciati i cavi. Collocare di nuovo le viti sul retro del monitor e stringere, collegare gli estremi (11) e (9) nella parte posteriore del monitor come da figura Fig.8.

Di seguito, collocate il coperchio sinistro (14) e destro (15) del manubrio con i bulloni (32). Avvitare il coperchio frontale (13) con i bulloni (87).

7.- MONTAGGIO DEI PEDALI.- Segui atentamente le istruzioni di montaggio dei pedali, un montaggio non corretto potrebbe danneggiare il filetto del pedale o della biella.

Il riferimento a destro e sinistro viene considerata stando seduti sulla cyclette in posizione d'esercizio.

Il pedale destro (19), segnato con una (R), si avvita in senso orario nella biella destra segnata con una (R). Stringere con forza. Fig.10.

Il pedale sinistro (18), segnato con la lettera (L) si avvita in senso antiorario nella biella sinistra segnata con una (L). Stringere con forza. Fig.10.

8.- REGOLAZIONE DELL'ALTEZZA DEL SELLINO

Allentando un po' il pomello regolatore dell'altezza del sellino (83) in senso antiorario e tirando verso l'esterno, una volta trovata l'altezza desiderata, lasciare il pomello affinche si incastri in uno dei fori predisposti. Stringere il pomello in senso orario.

9.- LIVELLARE.-

Una volta collocata l'unità nel luogo definitivo dove verràutilizzata,

controllare il livello del pavimento e la stabilità dell'attrezzo. Ciò pourrait essere eseguitogirando i tasselli regolatori (23).

10.- SPOSTAMENTO E STOCCAGGIO.-

La macchina è attrezzata di rotelle (48) che facilitano lo spostamento. Le rotelle situate nella parte anteriore della cyclette servono per aiutare a metterla via come significato nella Fig.12.

COLLEGAMENTO ALLA RETE ELETTRICA.-

Introduca la spina d'aggancio del trasformatore nel punto di collegamento, del corpo centrale, e colleghi il trasformatore di corrente alla rete elettrica da 220 V, Fig.10.

Per qualsiasi domanda, non esitate a mettervi in contatto con il Servizio di Assistenza Tecnica, chiamando al Telefono di attenzione al cliente (consultare l'ultimaicana del presente manuale).

BH SI RISERVA IL DIRITTO DI MODIFICARE LE SPECIFICHE DEI SUOI PRODOTTI SENZA AVVERTIMENTO PREVIO

Nederlands

BELANGRIJKE VEILIGHEID SVOORSCHRIFTEN.-

Per ordinare pezioni di ricambio: Indicare il codice del pezzo e la quantità
