GEBRUIKSAANWIJZING 65 57 20 Storch

voor uw vertrouwen in STORCH. Met deze aankoop hebt u voor een kwaliteitproduct gekozen. Als u desondanks een tip voor verbeteringen hebt of wellicht ook een probleem ondvindt, dan horen wij graag van u.

Neem contact op met de medewerker buitendienst of in dringende geallenrechtstreeks met ons.

Met vrijdelijke groeten, STORCH serviceafdeling

Tel.: +49 (0)2 02 . 49 20 - 112

Fax: +49 (0)2 02 . 49 20 - 244

Gratis service-hotline: [phone]

Gratis bestel-hotline: [phone]

Gratis bestel-fax: [phone]

(allele binnen Duitsland)

Inhoudsopgave Bladzijde

Levering 12

Apparaatbeschrijving 13

Toepassing 14

Dubbele isolatie 14

Veiligheid en ongevallenpreventie/persoonlijke veiligheid 14 - 15

Algemene veiligheidsinstructies 15 - 16

Ingebruikname 16 - 18

Toepassingsvoorbeelden en aanwijzingen 19

Garantie 20

EG-conformiteitsverklaring 21

Levering

Heteluchtpistol, transportkoffer, drie opzetmondstukken, gebruiksaanwijzing

Technische gegevens

Model: Heteluchtpistol

Spanning: 230 V/50 Hz

Vermogen:Max.2.000W

Temperatuurbereik: 1: 50^

2:50°C - 650°C

Luchtcapaciteit: 1: 250 - 500 l/min

2: 250 - 500 l/min

Gewicht: 905 g

Kabellength: 4 m

Informatie onderoorbehoud! Technische wijzigingen en fouten voorbe-honden!

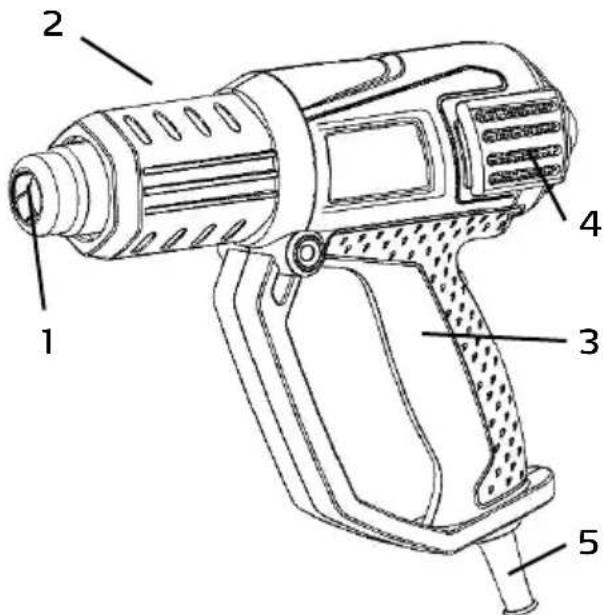

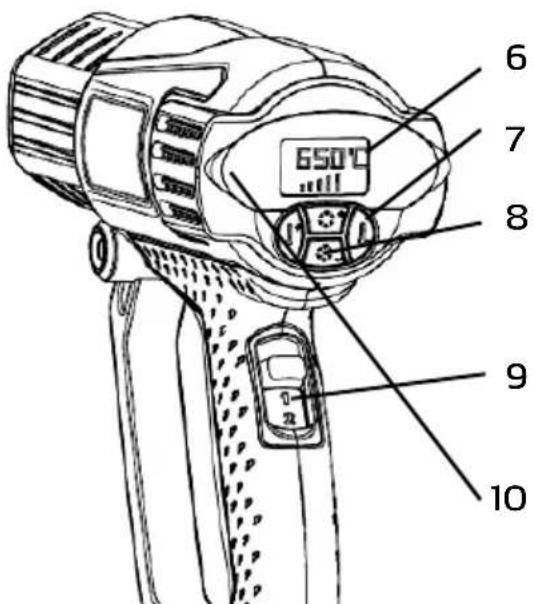

Apparaatbeschrijving

1 Uitblaasbuis (heteluchtuitgang)
2 Veiligheidsafdekking uitblaasbuis
3 Handgreep
4 Luchtaanzuigopeningen
5 Kabels
6 LCD-display
7 Button voor het verhogen/verlagen van de temperatuur
8 Button voor het verhogen/verlagen van de luchtstroom
9 Hoofschakelaar twee standen (O/I/II)
O Steunvlakken voor het verticaal neerzetten van het apparaat

Vertaling van de originele handleiding

Toepassing

Het heteluchtpistol is een universeel stuk gereedschap voor de thermische bewerking van verschillende materialen.

Toepassingsgebieden:

• verwijderen/afbranden van verf en lakken van een vaste ondergrond
• verwarming alsmede drogen van afwerklagen
• verwijderen van schimmelsporen
• vormen en{lassen (sealen) van kunststof componenten
• verwarming van krimpslangen, losmaken van kabelverbindingen
• solderen en vertinnen, ontdooien van waterleidingen.

Met het heteluchtpistol is een elektronische temperatuurinstelling van 50^ - 650^ bij een luchtcapaciteit van 250 tot 500 l/min möglichk.

Dubbele isolatie

Onze apparaten zijn in overeenstemming met de Europese voorschriften (EN-normen) en de grootst möglichke verilgheid voor de gebruiker gebouwd. Dubbel geïsoleerde machinesijken te allen tijde voorzien van het internationale teken. De machines hoeven Niet te worden geaard. Een tweedrige kabel is voldoende. De machinesijken radio-ontstoord overeenkomstig EN 55014.

Veiligkeit en ongevallenpreventie

Voordat u de machine gaat gebruiken, moet u de gebruiksaanwijzing zorgvuldig en volledig doorlezen en de veiligheidsaanwijzingen in deze handleiding opvolgen, evenals de algemene veiligheidsaanwijzingen voor elektrisch gereedschap. Mocht iets nicht duidelijk zijn, neem dan onmiddelijk contact met ons op. Neem het apparaat Niet in gebruik zolang er onduuidelijkheden bestaan. Met de ingebruikname van het apparaat bevestigt u dat u de handleiding hebt gelezen en begrepen.

Het apparaat heeft een spanningsbereik dat elektrische geziven voor mens en dier kan opleveren. Het mag alleen door geauthoriseerde Personen geopend en/ of gedemonteerd worden.

Tevens mogen instandhoudingswerkzaamheden en reparaties uitsluitend door STORCH of door STORCH geauthoriseerde servicestations worden uitgevoerd. Het gebruik van het apparaat is de verantwoordelijkheid van en voor risico van de koper/gebruiker.

Persoonlijke veiligheid

Attentie: gebruik het apparaat nooit wonneer u moe of onder invloed van medicamenten, alcohol of drugs bent. Een kort moment van onachtzaamheid kan ernstig lichamelijk letsel tot gevolg hebben.

Draag een persoonlijke beschemmingsuitrusting, zoals adem-, oog- en handbescherming. Controller of u op een uitglijbestendige ondergrond staat en Dienovereenkomstige veilige gebruiksomstandigheden aanwezig়n.

Voorkom het per ongeluk starten. Controller of het apparaat isuitgeschakeld voordat u de stekker in het stopcontact steekt.

Draag algtd geschikte kleding. Loshangende kleding, langhaar en sieraden要去enuit de buurt van de hete onderdelen van het apparaat worden gehonden.

Algemene aanwijzingen die absolut in acht要去en worden genomen:

het heteluchtpistol produeert hare lucht tot een temperatuur van max. 650^ . Deze hoge temperatuur worden bereikt door middel de lucht die langs een gloeiend heet verwarmingselement stroomt. Bij een max. temperatuurinstelling worden de verwarming roodgloeiend, maar geeft geen open vlam af. Desondanks bestaat gevaar voor ontvammen. Daarom is bij de omgang met brandbare en gemakkelijk ontbrandbare materialen extra voorzichtigheid geboden! Houd.altijd een brandblusser onder handbereik!

Tijdens werkzaamheden aan gebouwen bestaat brandgevaar!

Gebruik het apparaat Niet in ruimten, waarinlicht ontvlambare materialen, vloeistoffen of gassen aanwezigহn.

Attentie: brand- en explosiegevaar tijdens de bewerking van kunststoffen, verf, lakken en vergelijkbare materialen. Daar bij kuren ook giftige gassen ontstaan, waarom uitsluitend in goed geventileerde ruimten werken!

Gebruik het apparaat Niet in een vochtige toestand en Niet in vochtige ruimten c.q.ijdens regen in de open lucht.

Richt het ingschakelde apparaat nooit gedurende een te langearend opdezelfde plaats:brandgevaar!

De uitblaasbuisijdens of onmiddelijk na het gebruik Niet gegen voorwerpen aan honden!

Het apparaat zodanig neerleggen dat de nog warme uitblaasbuis geen schade aan kanRCTen.

De luchtaanziging en de heteluchtuitgang mogen nicht worden belemmerd. Maakt de luchtaanzigopeningen regelmatig met een zachte borstel schoon.

Gebruik ook geen extra mondstukken, die de doorsnede van de luchtuitgang veranderen, indien deze Niet door de fabrikant voor gebruik zijn vrijgegeven, aangezien een waaruit resulterende warmtestuwing schade aan het apparaat kan verroorzaken.

Het apparaat is zodenig geconstrueerd dat het ook zonder extra mondstukken een gebundelde straal hete lucht levert.

Richt de heteluchtstroom nooit op mensen en kijk nooit rechtstreeks in het mondstuk van de uitblaasbuis.

Laat het ingeschakelde apparaat nooit onbeheerd awhile!

Het apparaat moet met behulp van de aan- en uitschakelaar in- en uitgeschakeld worden, maar nooit door het in het stopcontact steken of het uit het stopcontact trekken van de stekker!

Als de motor uitvalt,要去 het apparaat onmiddelijk worden uitgeschakeld, waar dat de hitte in het apparaat anders worden opgestuwd.

Voorzichtig: gevaar voor brandwonden bij de metalenuitblaasbuis! Niet aanraken!

Het heteluchtpistol要去 handen van kinderen worden gehonden!

Het apparaat nooit als haardroger gebruiken (gevaar voor brandwonden)!

Plaats het apparaat na gebruik op het waarvoor bedoelde steunvlak (zie de beschrijving van het apparaat) op een stevige en Niet ontvlambare ondergrond en LAST het volledig afkoelen, voordat het in de transportkoffer of anderszins worden opgeborgen.

Ingebruikname

Controleer voor de ingebruikname of de netspanning overeenkomt met de gegevens op het typeplaatje. Let er tevens op dat behuizing en kabel nicht beschadigd zijn. Controleer voor ieder gebruik.altijd de werkking van het apparaat. Neem in geval van een gebrek.altijd contact op met de werkplaats van

Het heteluchtpistol is zodenig geconstrueerd dat u het apparaat zonder problemen en zonder extra onderdelen als volgt kurz gebruiken:

1. als handapparaat
2. als tafelapparaat in verticale stand (staand apparaat zoals bijv. een bunsenbrander)

Het apparatus inschakelen

Door het indrukken van de schakelaar (9) in de handgreep worden het apparaat ingeschakeld in continu bedrijf. De twee schakelstanden in de handgreep in combinatie met het toetsenbedieningsspaneel (7 en 8) zorgen voor de onderstaande bedrijfsmodi:

Schakelstand in de handgreep (9)	Luchtcapaciteit (8) Temperatuur (7)
1 250 - 500 l/min	max. 50°C
2 250 - 500 l/min	50°C tot 650°C

Neem de onderstaande alinea's „De temperatuur instellen" en „De luchtcapaciteit instellen" in acht.

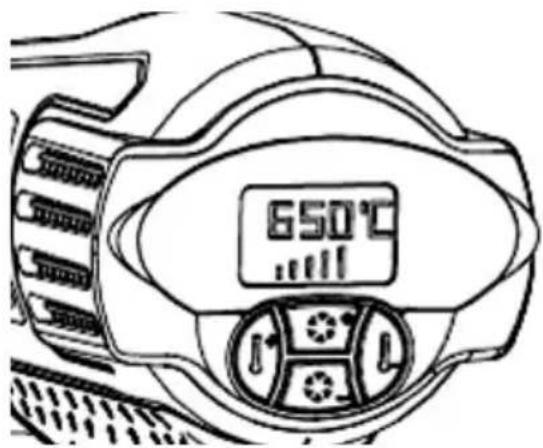

De temperatuur instellen

Door middel van het toetsenpaneel (7) worden de temperatuur in stappen van 10^ omhoog en omlaag ingesteld. De temperatuur verhogen -toets links (+) ,de temperatuur verlagen -toets rechts (-).Druk de toets hetzij kortstondig in of houd deze ingedrukt tot de gewenste temperatuur is bereikt.

Neem waar bij de maximale temperatuur, die afhankelijk is van de desbetreffende 2 schakelstanden van de schakelaar in de handgreep, in acht. De maximale temperatuur is uitsluitend möglichk in de schakelstand 2. In stand 1 bedraagt de maximale temperatuur 50^ . De door u ingestelde temperatuur worden weergegeven op het LCD-display (6).

Let op

Laat het apparaat nooit vallen - het in de behuizing gemonteerde keramische verwarmingselement is bijzonder gevoelig voor stoten en vallen.

De luchtcapaciteit instellen

De luchtcapaciteit worden met behulp van het toetsenpaneel (8) in vijf stappen ingesteld. De door u ingevoerde luchtcapaciteit worden op het LCD-display (6) weergegeven.

Het apparatus uitschakelen

Schakel het apparaat uit door de schakelaar in de handgreep in de stand "O" te zetten. De ventilator worden automatisch uitgeschakeld en de verwarmingsspiraal worden nicht meer verwarmd. Zet het apparaat verticaal neer op het waarvoor bedoelde steunvlak en LAST het volledig afkoelen voordat het weeer opgeborgen of getransporteerd worden.

Tip: om het afkoelen te versnellen,kest u het apparaat in stand 1 schakelen en enkele minuten op een temperatuur van 50^ en een luchtcapaciteit van 500 l/min lately draaien. Daardoor zal het apparaat beduidend sneller afkoelen.

Geheugenfunctie

De LASTste, door u ingevoerde instelling voor temperatuur en luchtcapaciteit blijft na het uitschakelen in het apparaat behouden. De volgende koer dat u het apparaat inschakelt, draait het heteluchtpistool met de LASTste ingevoerde instelleningen.

Reiniging

Houd de luchtzaanzuigopeningen (4) van het apparaat.altijd open en maak het afgekoelde apparaat regelmatig met een zachte doek schoon.

Aanvullende aanwijzingen

Indien u het apparaat voor de eerste keer gaat gebruiken, kan er een beetje rook uit het gereedschap komen. Dit is normal en verdwijnt na korteijd.

Bepaal voor de uit te voeren werkzaamheden algid de juiste bedrijfstemperaatuur. Controller het gedrag van het te bewerken materiaal alttijd eerst op een onopvallende plaats en op de laagst möglichk temperatuurinstelling en verhoog de temperaatuur, indien nodig.

De temperatuur daalt wanner de afstand tussen de luchtuitlaat/het mondstuk en het te verwerken materiaal minder worden.

De temperatuur is afhankelijk van het materiaal, waaraan worden gewerkt.

Toepassingsvoorbeelden en aanwijzingen

Voorzichtig tijdens het werkken in de buurt van houten wanden en houten verlaagde plafonds!

• Verhoogd gevaar voor brand c.q. smeulbrand!
• Verf en lakken met behulp van een plamuurmes netjes verwijderen
• Instelling van de juiste temperatuur en luchtstroom afhankelijk van de behoefte (7).
• Het verwijderen van behang met behulp van hete lucht, in het bijzonder bij glasvezelbehang
• Tapijt van de ondergrond losmaken
• Stickers verwijderen
• De vorming van luchtbellen bij PVC-stickers door middel van verwarmen verwijderen
• Beitsen van hout door middel van de toevoer van hete lucht inplaats van een gevaarlijke vlam
• Vervormen van slangen en kunststof buizen
• Verf en plamuur door middel van hare lucht drogen (afhankelijk van de toegestane temperatuur)
• Krimpen van verpakkingen
• Krimpen van PVC- en teflonslangen
• PVC, polystyrol, acryl. en plexiglas können met behulp van het hetelucht-pistool in de gewenste vorm worden gebracht
  PVC, polystyrol bij ca. 300^
• Acryl- en plexiglas bij ca. 500^
• Scheuren in polyethyleen reservoirs, polyethyleen- of PVC-buizen bijv. dakgoten of waterleidingen met sealband sealen
• Indien een verrormingsproces is afgewerkt kan door het blazen met het heteluchtpistool de verdere verwerking worden versneld
• Bouwvoegen voor de verdere verwerking met behulp van het heteluchtpi-stool zicher gevaar drogen
• Verwarming van onderdelen die onder druk要去en worden samengevoegd
• Losmaken van vastzittende schroefverbindingen met behulp van hetelucht
• Versnellen van lijmprocessen
• Verwijderen van schimmelsporen door thermische behandeling van de oppervlakken

Stroomkabel

Beschadigde netkabels mogen nicht worden gebrukt. Deze要去en onmiddelijk door eenvakman worden verrangen.

Garantie

Garantievoorwaarden:

Voor unsere apparaten gelden de wettelijk garantiepioden van 12 maanden vanaf aankoopdatum/factuurdatum van de eindklant. Indien wij langere perioden in een garantieverklaring hebben toegezegd, dan worden deze special in de gebruiksaanwijzingen van de desbeteffende apparaten togetelicht.

Indienen van garantieclaims:

Bij een garantieclaim vragen wij u het gehele apparaat samen met de rekening franco aan ons logistiekcentrum in Berka of maar een door ons geautoriseerd servicestation te verzenden.

Neem eerst contact op met de STORCH Service-Hotline (hiervoor worden kosten in rekening gebracht): +49 (0)202 . 49 20 – 110.

Garantieclaims

Claims uitsluitend met betrekking tot materiaal- of productiefouten en uitsluitend bij gebruik van het apparaat conform de voorschriften. Voor slijtdelen gelden deze aanspraken Niet. Alle claims verrallen bij inbouw van onderdelen van externe herkomst, bij verkeerde hantering en opslag en bij het klaarblijkelijk nicht in ache nemen van de gebruiksaanwijzing.

Reparatiesuitvoeren

Reparaties mogen uitsluitend door once fabriek of door STORCH geauthoriser-de servicestations worden uitgevoerd.

EG-conformiteitsverklaring

Naam/adres van de opsteller: STORCH

Bij deze verklaren wij

Dat het hieronder vermelde apparaat op basis van zijn ontwerp en type en in de door ons in omloop gebrachte uitvoering aan de toepasselijkke elementaire veiligheids- en gezondheidseisen van de EU-richtlijnen voldoet.

Bij een Niet met ons afgestemde modificatie van het apparaat is deze verklaring Niet longer geldig.

Aanduiding van het apparatus: Heteluchtpistol

Apparaattype: Heteluchtpistol

Artikelnummer: 655720

Toegepaste richtlijnen

RoHS-richtlijn: 2011/65/EU

Laagspanningsrichtlijn: 2006 / 95 / EG

EG-richtlijn Elektromagnetische

Toegepaste geharmoniseerde normen

EN 62233:2008 EN 60335-2-45:2002+A1:08+A2:12

EN 60335-1:2012+AC:14+A11:14 EN 55014-1:2006/+A1:2009/+A2:2011

EN 55014-2:2015 EN 61000-3-2:2014

EN 61000-3-3:2013

Gevolmachtigde voor samenstelling van de technische documentatie:

Art. nr. Beschrijving

65 57 20 Heteluchtpistool
65 57 21 Raambeschermingsmondstuk
65 57 22 Puntmondstuk
65 57 23 Plat mondstuk
