BEDIENUNGSANLEITUNG 65 57 20 Storch

für Ihr Vertrauen zu STORCH. Mit dem Kauf haben Sie sich für ein Qualität-Produkt entschieden. Haben Sie trotzdem Anregungen zur Verbesserung oder aber weiterecht einmal ein Problem, so freuen wir uns sehr, von denen zu horen.

Bitte sprechen Sie mit ihrer Außendienst-Mitarbeiter oder in dringenden Fällen auch mit uns direkt.

Mit freundlichen Grüben STORCH Service Abteilung

Telefon: +49 (0)2 02 . 49 20 - 112

Fax: +49 (0)2 02 . 49 20 - 244

kostenlose Service-Hotline: [phone]

kostenlose Bestell-Hotline: [phone]

kostenloses Bestell-Fax: [phone]

(nur innerhalb Deutschlands)

Inhaltsverzeichnis Seite

Lieferumfang 2

Technische Daten 3

Gerätebeschreibung 3

Verwendung 4

Sicherheit und Unfallverhütung / Persönliche Sicherheit 4 - 5

Allgemeine Sicherheitshinweise 5 - 6

Inbetriebnahme 6 - 8

Anwendungsbeispiele und Hinweise 9

Garantie 10

EG-Konformitätserklarung 11

Lieferumfang

Heissluft-Abbrennpistole, Transportkoffer, drei Aufsatzdusen, Bedienungsanleitung.

Technische Daten

Modell: Heissluft-Abbrennpistole

Spannung: 230 V / 50 Hz

Leistung: max. 2.000 W

Temperaturbereich: 1: 50^ C

2: 50^ C - 650^ C

Luftleistung: 1: 250 - 500 l/min

2: 250 - 500 l/min

Gewicht: 905 g

Kabellange: 4 m

Angaben ohne Gewähr! Technische Änderungen und Irrtümer vorbehalten!

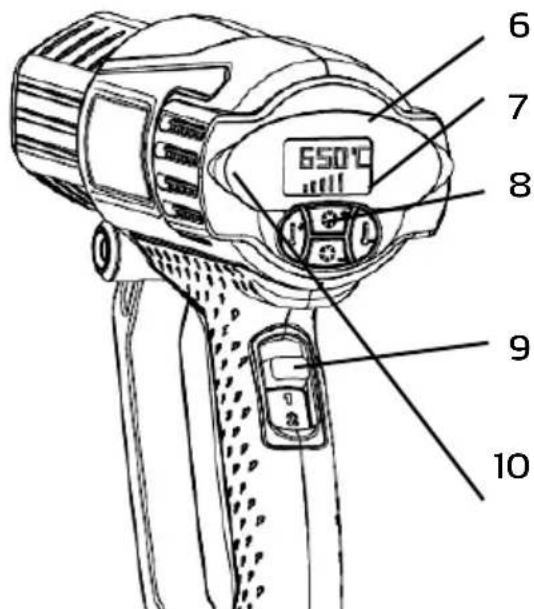

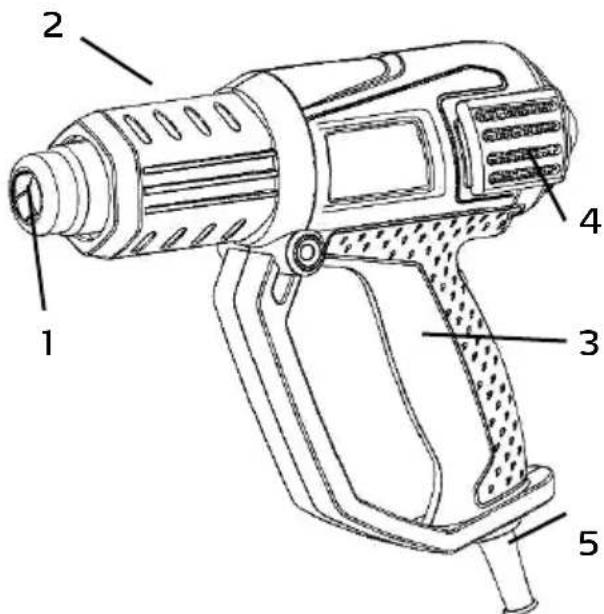

Gerätebeschreibung

1 Ausblasrohr (Heissluftaustritt)
2 Schutzabdeckung Ausblasrohr
3 Haltegriff
4 Luft-Ansaugöffnungen
5 Kabel
6 LCD-Display
7 Schaltfläche zur Temperaturerhöhung / -verringerung
8 Schaltfläche zur Erhöhung/Verringerung des Luftstroms
9 Hauptschalter zweistufig (O / I / II)
O Stützflächen zur vertikalen Aufstellung des Gerätes

Übersetzung der Originalanleitung

Verwendung

Die Heissluft-Abbrennpistole ist ein Universalwerkzeug für die thermische Bearbeitung entsprechender Materialien.

Einsatzgebiete:

• Entfernen / Abbrennen von Farben und Lacken auf festen Untergründen
• Erwärzung, sowie Trocknung von Oberflächenbeschichtungen.
• Entfernen von Schimmelsporen
• Formen und Verschweiben von Kunststoffteilen
• Erwärung von Schrumpfschläuchen, Lockern von Kabelverbindungen
• Löten und Verzinnen, Auftauen von Wasserleitungen.

Die Heissluft-Abbrennpistole ermitteligt eine elektronische Temperaturestellung von 50^ C - 650^ C bei einer Luftmenge von 250 bis 500 l/min.

Doppelte Isolation

Unsere Geräte sind zur großsmöglichen Sicherheit des Benutzers in Übereinstimmung mit den Europäischen Vorschriften (EN-Normen) gebaut. Doppelt isolierte Maschinen tragen stets das internationale Zeichen. Die Maschinen brauchen nicht geerdet zu sein. Es genügt ein zweiadriges Kabel. Die Maschinen sind funkentstört nach EN 55014.

Sicherheit und Unfallverhütung

Bevor Sie die Maschine in Betrieb behmen,lesen Sie die Bedienungsanleitung komplett und sorgfällig durch, befolgen Sie die Sicherheitshinweise in dieser Anleitung, sowie die Allgemeinen Sicherheitshinweise für Elektrowerkzeuge. Bestehen irgendwelche Unclarheiten, sprechen Sie uns umgehend dazu an. Nehmen Sie das Gerät nicht in Betrieb, solange Unclarheiten bestehen. Mit der Inbetriebnahme des Gerätes bestätigten Sie, dass Sie die Betriebsanleitung gelesen und verstanden haben.

Das Gerät besitzt einen Spannungsbereich, von dem eine elektrische Gefahr für Menschen und Tier ausgegeben kann. Esarf nur von autorisierten Personen aufgeschraubt und / oder demontiert werden.

Ebenso dürfen Instandsetzungsarbeiten und Reparaturen nur von STORCH oder von STORCH autorisierten Service-Stationen ausgeführrt werden. Der Betrieb des Gerätes geschieht auf eigene Verantwortung und Gefahr des Käufer / Nutzers.

Persönliche Sicherheit

Achtung: Verwenden Sie das Gerät niemals wenn sie müde sind, oder unter Einfluss von Medikamenten, Alkohol oder Drogen stehen. Ein Moment der Unachtsamkeit kann zu ernsthaften Verletzungen führen.

Tragen Sie persönliche Schutzausrüstung wie Atem-, Augen- und Handschutz. Stellen Sie safer, dass sie auf einem rutschfesten Untergrund stehen und entsprechend sichere Einsatzbedingungen haben.

Vermeiden Sie unbeabsichtigte Inbetriebnahmen. Stellen Sie safer, dass das Gerät abgeschaltet ist, bevor Sie es an die Stromversorgung anschließen.

Tragen Sie stets eine geeignete Kleidung. Lockere Kleidung, lange Haare und Schmuck sind von den bereits Teilen des Geräts fern zu halten.

Allgemeine Hinweise, die Sie unbedingt beachten müssen:

Die Heissluft-Abbrennpistole produziert Heissluft bis max. 650^ C. Diese hohe Temperatur wird durch an einem gluhenden Heizelement vorbeistromende Luft erreicht. Bei max. Temperatureinstellung erreicht die Heizung Rotglut, stellt jedoch keine offene Flamme dar. Die Gefahr der Entflammbarkeit ist davon gegeben. Sie müssen deshalb im Umgang mit brennbaren und leicht entzündlichen Materialien besonderss vorsichtig sein! Halten Sie stets einen Feuerloscher griffbereit!

Bei Arbeiten an Gebäuden besteht Brandgefahr!

Benutzen Sie das Gerät nicht in Räumen, in denen leicht entflammbare Materialien, Flüssigkeiten oder Gase vorhanden sind.

Achtung: Brand- und Explosionsgefahr bei der Bearbeitung von Kunststoffen, Farben, Lacken und ähnlichen Materialien. Dabei konnen sich auch giftingige Gase entwickeln, deshalb nur in gut belufteten Räumen arbeiten!

Benutzen Sie das Gerät nicht im feuchten Zustand und nicht in feuchten Räumen bzw. im Freien nicht bei Regen.

Richten Sie das eingeschaltete Gerät nie für eine zu lange Zeit auf die gleiche Stelle: Brandgefahr!

Ausblasrohr während oder unmittelbar nach der Benutzung nicht gegen Gegenstände halten! Gerät so ablegen, dass das noch warme Ausblasrohr kein den Schaden anrichtet.

Beeinträchtigen Sie nicht die Luftansaugung und den Heissluftaustritt. Reinigen Sie die Luft-Ansaugöffnung in regelmäßigen Zeitabständen mit einer weichen Bürste.

Verwenden Sie auch keine Zusatzdüssen, welche den Luftaustritts-Querschnitt verändern, wenn sie nicht vom Hersteller für die Verwendung frei gegeben sind, da ein darauf resultierender Wärnestau dem Gerät schaden wurde.

Das Gerät ist so konstruiert, dass es auch ohne Zusammendüssen einen gebündelten Heissluftstrahl bringt.

Richten Sie den Heissluftstrom niemals auf Personen und sehen Sie nicht direkt in die Dusenöffnung am Ausblasrohr.

Lassen Sie das eingeschaltete Gerät nie ohne Aufsicht!

Das Ein- und Ausschalten muss mit dem Geräteschalter erfolgen, aber niemals durch Einführen oder Herausziehen des Steckers an der Steckdose!

Sollte der Motor ausfallen, schalten Sie das Gerät sofort aus, da sich sonst die Hitze im Gerät staut.

Vorsicht: Verbrennungsgefahr am Metall-Ausblasrohr! Nicht berühren!

Das Heissluft-Gebäse gehört nicht in Kinderhände!

Gerät nicht als Haartrockner verwenden (Verbrennungsgefahr)!

Stellen Sie das Gerät nach Gebrauch auf die dafür vorgesehenen Stützflächen (siehe Gerätebeschreibung) auf eine stabile und nicht entflammbare Oberflüche und halten Sie es vollständig abkühlen, bevors in den Transportkoffer oder anderweitig eingelagert wird.

Inbetriebnahme

Prüfen Sie vor Inbetriebnahme, ob die Netzspannung mit der Angabe auf dem Typenschild des Gerätes übereinstimmt. Achten Sie vor Inbetriebnahme auf ein fehlerfreies Gehäuse und Kabel. Prüfen Sie die Funktion des Geräts vor jedem Gebrauch. Im Falle eines Mangels, kontaktieren Sieitte umgehend eine STORCH-Fachwerkstatt.

Die Heissluft-Abbrennpistole ist so konstruiert, dass sie problemlos und ohne Zusatzteile wie folgt betrieben werden kann:

1. als Handgerät
2. als Tischgerät in vertikalem Betrieb (Standgerät wie z. B. Bunsenbrenner)

Einschalten des Gerätes

Durch Eindrücken des Schalters (9) im Handgriff wird das Gerät in Dauerbetrieb gesetzt. Die 2 Schaltstufen im Handgriff im Zusammenhang mit dem Tastenbedienfeld (7 und 8) ergeben folgende Betriebsmodi:

Schalterstellung im Griff (9)	Luftmenge (8) Temperatur (7)
1 250 - 500 l/min	max. 50°C
2 250 - 500 l/min	50°C bis 650°C

Beachten Sie die nachfolgenden Abschnittte „Einstellen der Temperatur" und „Einstellen der Luftmenge".

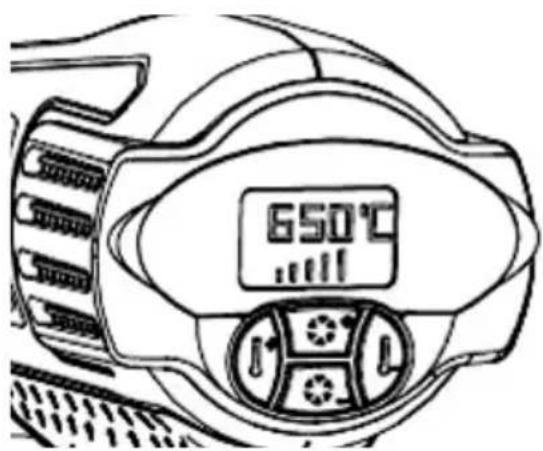

Einstellen der Temperatur

Die Temperatureinstellung in jeweils 10^ C-Schritten auf und ab erfolgt über das Tastenbedienfeld (7). Erhöhen der Temperatur - Taste links (+), reduzieren der Temperatur-Taste rechts (-). Tippen Sie die Tasten entweder kurz an, oder halten Sie diese gedrückt bis zur gewünschten Temperatureinstellung.

Bitte beachten Sie damit die maximale Temperatur, die von den 2 jeweiligen Schaltstufen des Schalters im Griff abhängt. Die maximale Temperaturleistung ist nur in der Schaltstufe 2 möglich. In der Stufe 1 beträgt die maximale Temperatur 50^ C. Die von Ihnen vorgenommene Einstellunglesen Sie vom LCD-Display (6) ab.

Achtung

Lassen Sie das Gerät nicht fallen das im Gehäuse befindliche, keramische Heizelement ist besonder empfindlich gegen Stöbe und Stürze.

Einstellen der Luftmenge

Die Luftmengeneinstellung erfolgt über das Tastenbedienfeld (8) in fünf Schritten. Die von Ihnen vorgenommen Einstellungenlesen Sie im LCD-Display (6) ab.

Ausschalten des Gerätes

Schalten Sie das Gerät aus, indem Sie den Griffschalter in Position „O" stellen. Der Lüfter schaltet vollständig aus und die Heizspirale wird nicht mehr erhitzt. Stellen Sie das Gerät vertikal auf die davon vorgesehenen Stützflächen auf und halten Sie es vollständig abkühlen, bevor es wieder eingelagert oder transportiert wird.

Tipp: Um den Kuhlvorgang zu beschleunigen, schalten Sie das Gerät auf die Stufe 1 und halten Sie es einzelte Minuten bei 50^ C und 500 l/min laufen. Damit kühlt sich das Gerät deutlich Schneller ab.

Memory-Funktion

Die letzte, von Ihnen vorgenommene Einstellung der Temperatur und der Luft-. mange bleibt nach dem Ausschalten im Gerat gespeichert. Beim nachsten Einsatz lauft die Heissluft-Abbrennpistole in der letzten, vorgenommenen Einstellung.

Reinigung

Halten Sie die Luft-Ansaugöffnungen (4) am Gehäuse stets offen und reinigen Sie das abgekühte Gerät regelmäß mit einem weichen Tuch.

Weitere Hinweise

Wenn Sie das Gerät zum ersten Mal benutzen, kann etwas Rauch aus dem Werkzeug austreten. Dies ist normal und wird nach kurzer Zeit aufhören.

Ermitteln Sie bei den jeweiligen Tätigkeiten stets die richtige Betriebstempo-ratur. Prüfen Sie zuerst das Verhalten des zu bearbeitenden Materials mit der niedrigsten Temperatureinstellung und der Luftmenge an einer unauffälligen Stelle und erhöhen Sie diese nach Bedarf.

Die Temperatur fällt, wenn sich der Abstand zwischen dem Luftauslass / Duse und dem zu bearbeitendem Material verringgert.

Die Temperatur ist abhängig vom Material, an dem gearbeitet wird.

Anwendungsbeispiele und Hinweise

• Vorsicht bei Arbeiten in der Nähe von Holzwäden und Holz-Zwischendecken!

• Erhöhte Brand- bzw. Schwelbrandgefahr!

• Farben und Lacke unter Zuhlfenahme eines Spachtels sauber entfernen

• Einstellung der richtigen Temperatur und des Luftstroms je nach Bedarf (7).

• Tapetenentfernung durch Heissluftunterstutzung,alanders nutzlich bei Raufasertapeten

• Teppichböden vom Untergrund lose

• Aufkleber entfernen

• Blasenbildung bei PVC-Aufklebern durch Erwärmen beseitigen.

• Beizen von Holz durch Heissluftzufuhr anstatt des gefahrvollen Flammens.

• Verformen von Schläuchen und Kunststoffhofren.

• Farben und Spachtelmassen durch Heissluft trocknen (je nach zulässigen Temperatur)

Einschrumpfen von Verpackungen

• Schrumpfen von PVC- und Teflon Schläuchen

• PVC, Polystyrol, Acryl- und Plexiglas können mit der Heissluft-Abbrennpistole in die gewünschte Form gebracht werden.

PVC, Polystyrol bei ca. 300^ C

• Acryl- und Plexiglas bei ca. 500^ C

• Risse an Polyäthylen Behältern, Polyäthylen- oder PVC-Rohren z. B. Dachrinnen oder Wasserleitungen mit Schweißband zu schweiten.

• Ist ein Verform-Vorgang abgeschlossen, kann durch Beblasen mit der Heissluft-Abbrennpistole die Weiterbearbeitung beschleunigt werden

• Bau-Fugen vor der Weiterbearbeitung mit der Heissluft-Abbrennpistole gefahrlos trocknen

• Erwärmen von Teilen, welche unter Pressung zusammengeführst werden sollen.

• Losen festgezogener Schraubverbindungen durch Heissluftunterstützung.

• Beschleunigen von Klebevorgängen.

• Entfernen von Schimmelsporen durch thermische Behandlung der Oberflächen

Netzkabel

Beschädigte Netzkabel dürfen nicht verwendet werden. Sie sind unverzüglich durch einen Fachmann zu erneuern.

Garantie

Garantiebedingungen

Für unsere Geräte gelten die gesetzlichen Gewährleistungsfristen von 12 Monaten ab Kaufdatum / Rechnungsdatum des gewerblichen Endkunden.

Geltendmachung

Bei Vorliegen eines Gewährleistungs- bzw. Garantiefalles bitten wir, dass das komplette Gerät zusammen mit der Rechnung frei an unser Logistik Center in Berka oder an eine von uns autorisierte Service-Station eingeschiedt wird.

Zuvor bitten wir Sie, uns unter unserer kostenlosten STORCH Service-Hotline 08 00 . 7 86 72 47 zu kontaktieren.

Gewährleistungs- bzw. Garantieanspruch

Ansprüche bestehen ausschließlich an Werkstoff- oder Fertigungsfehler sowie ausschließlich bei bestimmungsgemäßer Verwendung des Geräts. Verschleiteteile fallen nicht unter die Garantieansprüche. Sümmtliche Ansprüche erlöschen durch den Einbau von Teilen fremder Herkunft, bei unsachgemäßer Handhabung und Lagerung sowie bei offensichtlicher Nichtbeachtung der Betriebsanleitung.

Durchführung von Reparaturen

Samtliche Reparaturen dürfen ausschließlich durch unser Werk oder von STORCH autorisierten Service-Stationen durchgeführrt werden.

EG-Konformitätserklarung

Name / Anschrift des Ausstellers: STORCH

Malerwerkzeuge & Profigeräre GmbH

Platz der Republik 6-8

D - 42107 Wuppertal

Hiermit erklaren wir,

dass das nachstehend genannte Gerät aufgrund dessen Konzipierung und Bau-art sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht.

Bei einer nicht mit uns abgestimmten Änderung des Gerätes verliert diese Erklärung ihre Gültigkeit.

Bezeichnung des Gerätes: Heissluft-Abbrennpistole

Geräte-Typ: Heissluft-Abbrennpistole

Articlel-Nummer: 65 57 20

Angewandte Richtlinien

RoHS-Richtlinie: 2011 / 65 / EU

Niederspannungs-Richtlinie: 2006/95/EG

EG-Richtlinie Elektromagnetische

Verträglichkeit: 2004 / 108 / EG

Angewandte harmonisierte Normen

EN 62233:2008 EN 60335-2-45:2002+A1:08+A2:12

EN 60335-1:2012+AC:14+A11:14 EN 55014-1:2006/+A1:2009/+A2:2011

EN 55014-2:2015 EN 61000-3-2:2014

EN 61000-3-3:2013

Bevollmächtigter für die Zusammenstellung der technischen Unterlagen:

STORCH Malerwerkzeuge & Profligerate GmbH

Platz der Republik 6-8

42107 Wuppertal

Jörg Heinemann

• Geschäftsführer -

Wuppertal, 10-2013

NL

Hartelijk dank

Technische gegevens 13

Malerwerkzeuge & Profigerate GmbH

Platz der Republik 6 - 8

D - 42107 Wuppertal

compatibilität: 2004 / 108 / EG

STORCH Malerwerkzeuge & Profligerate GmbH

Platz der Republik 6 - 8

D-42107 Wuppertal

Jörg Heinemann

• Directeur -

Wuppertal, 10 - 2013

FR

Malerwerkzeuge & Profigerate GmbH

Platz der Republik 6 - 8

D-42107 Wuppertal

STORCH Malerwerkzeuge & Profligerate GmbH

Platz der Republik 6 - 8

42107 Wuppertal

Jorg Heinemann

• Gérant -

Wuppertal, 10 - 2013

IT

Grazie

Malerwerkzeuge & Profigerate GmbH

Platz der Republik 6-8

D-42107 Wuppertal

STORCH Malerwerkzeuge & Profigerate GmbH

Platz der Republik 6-8

D-42107 Wuppertal

Jörg Heinemann

• Direttore -

Wuppertal, 10 - 2013

GB

Thank you

Malerwerkzeuge & Profigerate GmbH

Platz der Republik 6 - 8

D-42107 Wuppertal

STORCH Malerwerkzeuge & Profligerate GmbH

Platz der Republik 6 - 8

D-42107 Wuppertal

Jörg Heinemann

- Managing Director

Wuppertal, 10 - 2013

cz

Dekujeme Vam

Malerwerkzeuge & Profigerate GmbH

Platz der Republik 6-8

D - 42107 Wuppertal

Tínto prohlasujeme,

STORCH Malerwerkzeuge & Profligerate GmbH

Platz der Republik 6-8

42107 Wuppertal

Jörg Heinemann

- Jednatel

Wuppertal, 10 - 2013

Art.-Nr. Bezeichnung

65 57 20 Heissluft-Abbrennpistole
65 57 21 Fensterschutzduse
65 57 22 Punktdüse
65 57 23 Flachduse
