BEDIENUNGSANLEITUNG DriveFixx 10.8 V Storch

Akku-Bohrschrauber DriveFixx 10,8 V

Accu-schroefboormachine DriveFixx 10,8 V

für Ihr Vertrauen zu STORCH. Mit dem Kauf haben Sie sich für ein Qualitäts-Produkt entschieden.

Haben Sie trotzdem Anregungen zur Verbesserung oder aber weitere einmal ein Problem, so freuen wir uns sehr, von Ihnen zu horen.

Bitte sprechen Sie mit Imrem Auendienst-Mitarbeiter oder in dringenden Falleu auch mit uns direkt.

Mit freundlichen Grüben

STORCH Service Abteilung

Telefon: +49 (0)2 02 . 49 20 - 112

Fax: +49 (0)2 02 . 49 20 - 244

kostenlose Service-Hotline: [phone]

kostenlose Bestell-Hotline: [phone]

kostenloses Bestell-Fax: [phone]

(nur innerhalb Deutschlands)

Inhaltsverzeichnis Seite

1. Lieferumfang 2
2. Technische Daten 3
3. Allgemeine Sicherheitshinweise 3-7
4. Symbole 8
5. Gerätebeschreibung 8
6. Akku 9-11
7. Bedienung Akku-Bohrschrauber 12 - 15
8. Bohren in Holz / Mauerwerk 16
9. Service und Wartung 17
10. Garantie
11. Konformitätserklarung

Technische Daten

Akku-Spannung 10,8 Volt DC

Akkukapazitat 1,3 Ah

Akku-Typ Lithium-lonen

Max. Drehmoment 16 Nm

Drehmomentstufen 18

Leerlaufdrehzahl(U/min) LO-Gang 0 - 400

HI-Gang 0 - 1.300

Bohrfutter 10 mm

Optimale Ladetemperatur 0^ - 40^

Spannung Ladegerat

Eingang: 220 V - 240 V, 50Hz

-Ausgang: 12,6 V DC,3,2 A

Ladezeit 30 min

Bohrschraubergewicht (inkl. Akku) 990 g

Schalldruckpegel LPA (KPA) 65 dB (A)

ALLGEMEINE SICHERHEITSHINWEISE ZUE ELEKTROWERKZEUGEN

Auf dem Typenschild findsie alle wichtigen Daten der Maschine:

WARNING:

Alle Sicherheitshinweise und Anweisungen durchlen. Die Nichtbefolgung der Warnhinweise und Anweisungen kann zu Stromschlagen, Bränden und/oder schweren Körperverletzungen führen. Alle Warnhinweise und Anweisungen für späteren Gebrauch aufbewahren. Der in den Warnhinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf das akkubetriebene (kabellose) Werkzeug.

1. SICHERHEIT am ARBEITSPLATZ

Den Arbeitsplatz sauber und gut beluftet halten. Unaufgeräumte oder dunkle Arbeitsbereiche konnen zu Unfallen führen.

Elektrowerkzeuge nicht in Bereichen mit Explosionsgefahr verwenden, z. B. in der Näre von entzündbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, welche Staub oder Dämpfe entzüden konnen.

Unbefugte Personen aus dem Arbeitsbereich fernhalten. Ablenkung kann den Verlust der Kontrolle über das Gerät zur Folge haben.

2. ELEKTRISCHE SICHERHEIT

Das Gerat besitzt einen Spannungsbereich, von dem eine elektrische Gefahr für Menschen und Tier ausgegeben kann.

Dieserarf nur von autorisierten Personen aufgeschraubt und /oder demontiert werden. Ebenso durren Instandhaltung und Reparaturen nur von autorisierten Servicepartnern der Fa. Storch ausgefuhrt werden. Der Betrieb des Gerates geschieht auf eigene Verantwortung und Gefahr des Kaufers / Nutzers.

Stecker von Elektrowerkzeugen müssen den Steckdosen entsprechen. Niemals Änderungen am Stecker vornehmen. Geerdete Elektrowerkzeuge nicht mit Adaptersteckern verwenden. Unveränderte Stecker und passende Steckdosen reduzieren die Stromschlaggefahr.

Körperkontakt mit geerdeten Oberflächen wie z. B. Rohren, Heizkörpern, Herden oder Kühlschränken meiden. Bei Körperkontakt zu geerdeten Oberflächen besteht erhöhte Stromschlaggefahr.

Elektrowerkzeuge nicht dem Regen oder der Feuchtigkeit aussetzen. In das Elektrowerkzeug gelangendes Wasser erhöht die Stromschlaggefahr.

Das Kabel nicht zweckentfremden. Das Kabel nicht zum Tragen oder Ziehen des Elektrowerkzeugs verwenden, zum Ziehen des Netzsteckers nicht am Kabelziehen. Das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fernhalten. Beschädigte oder verwickelte Kabel erhöhen die Stromschlaggefahr.

Beim Betrieb des Elektrowerkzeugs im Freien ein für den Außenbereich geeignetes Verlängerungskabel verwenden. Die Verwendung eines für den Außenbereich geeigneten Verlängerungskabels reduziert die Stromschlaggefahr.

Wenn der Betrieb von Elektrowerkzeugen in einem feuchten Bereich unvermeidlich ist, das Gerät an eine mit Fehlerstromschutzschafter (FI) geschützten Steckdose anschließen. Die Verwendung eines FI-Schalters reduziert die Stromschlaggefahr.

PERSONLICHE SICHERHEIT

Bei Verwendung von Elektrowerkzeugen aufmerksam und konzentriert arbeiten. Das Elektrowerkzeug nicht bei Mädigkeit oder unter Einfluss von Drogen, Alkohol oder Medikamenten verwenden. Ein Moment der Unachtsamkeit beim Arbeiten mit Elektrowerkzeugen kann zu schweren Körperverletzungen führen.

Persönliche Schutzausrüstung anlagen. Stets Augenschutz tragen. Durch eine den Bedingungen entsprchende Schutzausrüstung wie beispelsweise Staubmasken, rutschfeste Sicherheitssschuhe, Schutzhelm oder Gehorschutz wird das Verletzungsrisiko verringgert.

Unbeabsichtiges einschalten vermeiden. Vor dem Verbinden mit dem Akkublock und vor dem Hochheben oder Tragen des Werkzeuges sicherstellen, dass der Schalter in der AUS-Stellung ist. Das Tragen von Werkzeugen mit dem Finger auf dem Ein/Aus Schalter oder das Anschlieben von Werkzeugen, deren Schalter sich in der EIN-Position befindet, kann zu Unfällen führen.

Vor dem Einschalten des Werkzeugs Einstellwerkzeuge oder -Schluss entfern. Ein an einem drehenden Bauteil belassenes Werkzeug oder Schluss kann zu Körperverletzungen führen.

Keine Selfstüberschätzung. Jederzeit auf einen sicheren Stand achten und das Gleichgewicht halten. Die erhögt eine bessere Kontrolle des Elektrowerkzeugs in unerwarteten Situationen.

Geeignete Kleidung tragen. Keine weite Kleidung oder Schmuck tragen. Haare, Kleidung und Handschuhe von beweglichen Teilen fernhalten. Weite Kleidung, Schmuck oder langes Haar konnen von beweglichen Teilen erfasst werden.

Falls die Werkzeuge für den Anschluss an eine Staubabsaugung oder an Sammelanlagen ausgerichtet sind, sicherstellen, dass diese angeschlossen sind und ordnungsgemäß verwendet werden. Die Verwendung einer Staubabsaugung kann staubbedingte Gefahren reduzieren.

SORGFÄLTIGER UMGANG UND GEBRAUCH VON ELEKTROWERKZEUGEN

Das Elektrowerkzeug nicht überlasten. Für die Arbeit das dazu bestimmte Elektrowerkzeug verwenden. Mit dem rich-tigen Elektrowerkzeug kann better und saferer im angegebenen Leistungsbereich garbeitet werden.

Kein Elektrowerkzeug verwenden, dessen Schalter defekt ist. Ein Elektrowerkzeug, welches sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.

Den Akkublock abnehmer, bevor Sie Einstellungen vornehmen, den Gang wechseln, Zubehor wechseln oder das Elektrowerkzeug einlagern. Durch diese Vorsichtsmaßnahme wird ein unbeabsichtigtes Starten des Werkzeugs verhindert.

Unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern aufbewahren. Nicht zulassen, dass Personen das Elektrowerkzeug benutzen, welche mit thisem oder den vorliegenden Anweisungen nicht vertraut sind. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

Elektrowerkzeuge müssen gepflegt werden. Kontrollieren, ob bewegliche Teile fehlerhaft justiert sind oder klemmen, ob Teile gebrochen sind oder ob Bedingungen vorliegen, welche die Funktion des Werkzeuges beeinträchtigen. Bei Beschädigungen Werkzeug vor Gebrauch reparieren setzen. Viele Unfälle sind die Folge von schlecht gewarteten Elektrowerkzeugen.

Das Elektrowerkzeug, Zubehor, Bohreinsätze usw. in Übereinstimmung mit diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der auszuführenden Tätigkeiten benutzen. Die Verwendung des Elektrowerkzeugs für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

UMGANG UND GEBRAUCH VON AKKUGERÄTEN

Vor dem Einsetzen des Akkublocks sicherstellen, dass der Schalter in der AUS-Position liegt. Das Einsetzen von Akkublcken an Werkzeuge, deren Schalter sich in der EIN-Position befindet, kann zu Unfallen führen.

Nur mit dem vom Hersteller angegebenen Ladegerät aufladen. Ein Ladegerät, welches zum Aufladen eines bestimmten Akkutyps geeignet ist, kann bei Verwendung fur ein anderen Akkublock zu Bränden führen.

Elektrowerkzeuge nur mit den speziell darauf vorgesehenen Akkublücken verwenden. Die Verwendung anderer Akkublöcke kann zu Verletzungen und Branden führen.

Einen nicht verwendeten Akkublock von anderen Metallgegenständen wie z.B. Buroklammern, Munzen, Schlusseln, Nagel, Schrauben oder anderen kleinen Metalteilen fernhalten, welche eine Verbindung zwischen den beiden Kontakten verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann zu Verbrennungen oder Bränden führen.

Bei missbrauchlicher Verwendung kann Flüssigkeit aus dem Akku herausspritzen; Kontakt vermeiden. Bei versehentlichem Kontakt mit Wasser abspullen. Bei Augenkontakt zusätzlich einen Arzt aufsuchen. Akkuflüssigkeit kann zu Irritationen oder Verbrennungen führen.

SERVICE

Das Elektrowerkzeug ausschließlich von qualifiziertem Fachpersonal der Fa. STORCH oder einer kooperierender STORCH Service-Station reparieren lessen.

Bei Reparaturarbeiten am Elektrowerkzeug ausschließlich Originalersatzteile verwenden.

Die Anweisungen unter der Überschrift „Wartung" in dieser Gebrauchsanleitung beachten. Die Verwendung nicht zuge-lassener Teile oder die Nichtbeachtung der Wartungsanweisungen kann zur Stromschlag- oder Verletzungsgefahr führen.

SPEZIELLE SICHERHEITSREGELN FÜR DEN AKKU-BOHRSCHRAUBER

Das Elektrowerkzeug an den isolierten Grifflächen halten, falls während der Verwendung die Gefahr besteht, dass versteckt liegende Stromkabel vom Bohrer getroffen werden. Der Kontakt von Bohrern mit unter Spannung stehenden Kabeln kann dazu führen, dass ungeschützte Metallteile des Elektrowerkzeuges bereits unter Spannung stehen und der Benutzer einen Stromschlag erleidet.

Nach Möglichkeit das Werkstück immer mit Zwingen oder in einem Schraubstock sichern.

Vor dem Ablegen des Bohrschraubers das Werkzeug grundsatzlich ausschalten.

Für ausreichende Beleuchtung sorgen.

Nur angemessen den Druck auf den Bohrschrauber ausüben, dass der Motor nicht verlangsamt. Dadurch werden bessere Ergebnisse erzielt, und das Werkzeug wird geschont.

Den Arbeitsbereich von Stolperfallen freihalten.

Nur eingewiesene und befähigte Personen die Verwendung des Gerätes erlauben.

Nur Bohrer in einwandfreiem Zustand verwenden.

Vor dem Bohren sicherstellen, dass unter dem Werkstück ausreichend Freiraum für den Bohrer ist.

Nach Verwendung den Bohrer nicht berühren. Er erhitzt sich stark.

Die Hande nicht unter das Werkstück halten.

Niemals Staub, Späne oder Abfallmaterial in der Nähe des Bits mit der Hand entfernen.

Darauf achten, dass sich im Arbeitsbereich keine Lappen, Kleidung, Kabel, Schnüre o.ä. befinden.

Das Werkstück ausreichend sichern.

Falls Sie bei der Bohrarbeit unterbrochen werden, den Vorgang beenden und das Werkzeug ausschalten, bevor Sie aufschauen.

Regelmäg alle Muttern, Schrauben und andere Befestigungselemente auf festen Sitz prufen.

UMGANG UND GEBRAUCH VON AKKUGERÄTEN (weiter)

Bei der Verwendung des Bohrschraubers Sicherheitsausrustung einschließlich Schutzbrille oder -Maske, Gehorschutz, und Schutzkleidung sowie Handschuhe verwenden. Falls es beim Bohren zu Staubbildung kommt, eine Staubmaske anlagen. Das Werkzeug ist für Boharbeiten an Holz und Metall vorgesehen. Das Werkzeug nur für den vorgeschrieben Einsatzzweck verwenden. Alle anderen als in dieser Anleitung genommen Verwendungszwecke gelten als Zweckentfremdung. Für Schaden oder Verletzungen infolge von Zweckentfremdung haftet nicht der Hersteller, sondern der Benutzer. Für die fachgerechte Verwendung these Werkeuges sind die Sicherheitsanweisungen, die Montageanleitung und die Bedienungsanleitung im vorliegenden Handbuch einhalten. Alle Personen, welche das Gerät verwenden und reparieren, müssen mit dieser Bedienungsanleitung vertraut und über die potenziellen Gefahren informiert sein. Kinder und gebrechliche Personen dürfen these Werkzeug nicht verwenden. Kinder mussen ständig beaufsichtigt werden, solange sie sich in der Höhe des Werkzeuges aufhalten. Es ist unbedingt erforderlich, die geltenden Unfallverhütungsvorschriften einhalten.

Das gleiche gilt für die allgemeinen Arbeitsschutzvorschriften. Der Hersteller haftet nicht für am Werkzeug vorgenommene Veränderungen oder darauf resultierende Schäden. Selbst wenn das Werkzeug entsprechend seinem vorgeschrieben Verwendungszweck betrieben wird, konnen nicht alle verbleibenden Risikofaktoren ausgeschlossen werden. Die nachstehenden Gefahren konnen in Verbindung mit der Bauart und Ausführung des Werkzeuges entstehen:

Lungenschäden, falls keine wirksame Staubmaske getragen wird.

Gehörschäden, falls kein ausreichender Gehörschutz verwendet wird.

Hand-Arm-Vibrationssyndrom bei nicht fachgerechter Verwendung.

ZUSATZLICHE SICHERHEITSREGELN FÜR DAS SCHNELLADEGERÄT

Vor Benutzung des Ladegerates alle Anweisungen und Warnhinweise auf dem Ladegerat und Akkublock durchlesen.

Den Akkublock nur im Innbereich aufladen, da das Ladegerät nur fur die Verwendung im Innbereich bestimmt ist.

GEFAHR: Einen gerissenen oder anderweitig beschädigten Akkublock nicht in das Ladegerät einstecken. Es besteht Stromschlag- und Stromtodgefahr.

WARNING: Das Ladegerätarf nicht mit Flüssigkeiten in Berührung kommt. Es besteht Stromschlagge-fahr.

Das Ladegerät ist ausschließlich zum Aufladen des mit dem Ladegerät mitgelieferten Akkublock-Types bestimmt. Jegliche andere Verwendung kann Brände, Stromschäge oder den Stromtod verursachen.

Das Ladegerät und der mitgelieferte Akkublock sind speziell füreinander konstruiert. Nicht versuchen, den Akkublock mit einem anderen als dem mitgelieferten Ladegerät aufzuladen.

Keinen Gegenstand auf das Ladegerät legen, da dies zu Überhitzung führen kann. Das Ladegerät nicht in der Nähe von Wärmequellen aufstellen.

Beim Ziehen des Netzsteckers immer am Netzstecker anfassen. Nicht am Kabel ziehen.

Das Kabel des Ladegerates so verlegen, dass es nicht betreten oder darüber gestolpert werden kann und keinerlei Beschädigungen oder Belastung ausgesetzt ist.

Wenn nicht unbedingt erforderlich, kein Verlangerungskabel benutzen. Die Verwendung eines nicht geeigneten oder defekten Verlangerungskabels kann zu Bränden, Stromschlagen oder zum Stromtod führen.

Das Ladegerät nicht verwenden, wenn es einem schweren Schlag ausgesetzt wurde, fallengelassen oder anderweitig beschädigt wurde. Das Ladegerät zwecks Kontrolle oder Reparatur zum autorisierten Kundendienst der Fa. STORCH bringen.

Das Ladegerät nicht auseinandernehmen. Für Wartungs- und Reparaturarbeiten zum autorisierten Kundendienst der Fa. STORCH bringen. Eine nicht fachgerechte Montage kann Brände, Stromschäge oder den Stromtod verursachen.

Um die Stromschlaggefahr zu verhindern, vor dem Reinigen des Ladegerates den Netzsteckerziehen. Allein das Entfernen des Akkublocks reduziert die Gefahr nicht.

Das Ladegerät ist für die Verwendung in Verbindung mit einer haushaltsüblichen Standard-Stromversorgung bestimmt. Nicht versuchen, das Ladegerät an eine Stromquelle mit entsprechlicher Spannung anzuschreiben.

Das Ladegerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit eingeschrankten körperlichen, sensorischen oder mentalen Fähigkeiten oder mit mangelhafter Erfahrung und Kenntnissen vorgesehen, es sei dann, sie werden beaufsichtigt oder wurden von einer für ihre Sicherheit verantwortlichen Person hinsichtlich der Verwendung des Ladegerätes eingewiesen.

Das Netzkabel oder Ladegerät nicht zweckentfremden. Das Ladegerät niemals am Kabel tragen. Um das Gerät vom Netz zu trennen, nicht am Netzkabel, sondern am Steckerziehen. Das Kabel oder das Ladegerät konnten beschädigt werden und einen Stromschlag verursachen. Beschädigte Kabel unverzüglich ersetzen. Kunststoffeile dürfen nicht in Kontakt mit Benzin, Ölen, erdölasierten Produktten usw. kommt. Diese enthalten Chemikalien, welche den Kunststoff beschädigen, ermäden oder zerstären können.

ZUSÄTZLICHE SICHERHEITSREGELN FÜR DEN AKKUBLOCK

Um eine langstmögliche Akku-Lebensdauer und bestmögliche Leistung zu gewährleisten, den Akku immer bei Temperaturen zwischen 18 - 24^ aufladen. Den Akku nicht bei Temperatures unter 0^ und über 40^ aufladen oder lagern. Die Nichteinhaltung dieser Sicherheitsregel kann zu ernsthaften Beschädigungen am Akkublock führen.

Den Akkublock auf keinen Fall ins Feuer werfen. Der Akkublock kann explodieren.

Bei auslaufender Akku-Flüssigkeit und Hautkontakt mit der Flüssigkeit, den betroffenden Bereich umgehend mit Seite und Wasser waschen. Die Flüssigkeit kann mit einer milden Säure wie Zitronensaat oder Essig neutralisiert werden. Bei Augenkontakt die Augen mindestens 10 Minuten mit sauberem Wasser ausspulien und umgehend einen Arzt aufsuchen. Das medizinische Personal darüber in Kenntnis setzen, dass es sich bei der Flüssigkeit um eine 25 - 35 Prozentige Kaliumhydroxidlösung handelt.

Auf keinen Fall versuchen, den Akkublock zu öffnen. Falls das Kunststoffgehäuse des Akkublocks aufbricht oder Risse aufweist, den Akkublock sofort außer Betriebnehmen und nicht mehr aufladen. Der Akkublock ist den Vorschriften nach als Sondermull zu entsorgen.

Ein Ersatz-Akkublock nicht in einer Tasche oder in einem Werkzeugkasten aufbewahren. Beim Transport darauf aufchten, dass Pole nicht in Kontakt mit Metallgegenständen kommt. Der Akkublock kann dadurch kurzgeschlossen werden, wodurch Beschädigungen des Akkublocks und Verbrennungen oder Brände verursacht werden können. Beim Einlagern oder Entsorgen des Akkublocks die Kontakte mit dickem Isolierband abkleben, um eine Kurzschlussbildung zuverhinden. Akkus, die für länger Zeit eingelagert werden, entladen sich. Das Werkzeug und den Akkublock nicht in Bereichen aufbewahren oder benutzen, in welchen die Temperatur 50^ erreicht oder)sogar übersteigt.

Den Akkublock keiner mechanischen Belastung / Bearbeitung aussetzen.

Der Akku darf sich nicht in der Nare von offenem Feuer, Öfen oder anderen Hochtemperaturbereichen befinden. Den Akku nicht direktem Sonnenlicht aussetzen und bei warmem Wetter nicht in Fahrzeugen benutzen oder belassen. Dies kann zu Hitzebildung oder zum Explodieren oder Entzünden des Akkus führen. Ein derartiger Umgang mit dem Akku kann auch zur Leistungsminderung und einer kürzeren Lebensdauer führen.

Den Akku bei Nichtgebrauch bei Raumtemperatur (18^ bis 24^) und einem Ladezustand von ca. 30 - 50% aufbewahren. Bei langfristiger Einlagerung den Akkuomal im Jahr nachlagen, um eine Überentlung zu vermeiden.

Nach dem Aufladen den Akkublock abkühlen setzen. Nicht in warmen Bereichen oder unter direkter Sonneneinstrahlung belassen.

Den Akku nur mit dem mitgelieferten Ladegerät auflagen.

ACHTUNG:

Um Verletzungsgefahren zu vermeiden muss der Anwender die Gebrauchsanleitung lessen.

SYMBOLE

Gehorschutz tragen. Augenschutz tragen. Atemschutz tragen.

Zum zusätzlichen Schutz doppelt isoliert.

Entspricht einschlagigen Sicherheitsnormen.

Verpackungsmaterial nach Möglichkeit recycleln.

Ein mit thisem Symbol versehenes Produkt oder Akku darf nicht mit dem Hausmull entsorgt werden. In elektrischen / elektronischen Geräten oder Akkus enthaltende Chemikalien können gesundheits- und umweltgeführend sein.

Elektrische /elektronische Geräte oder Akkus in gesonderten Sammelstellen entsorgen, an denen für die Wiederverwertung und Wiederverwendung der enthaltenden Werkstoffe gesört wird. Ihr Kooperation ist für den Erfolg solcher Sammeleinrichtungen und den Umweltschutz entscheidend.

Nur im Innenbereich verwenden.

Akkus nicht in Gewässer entsorgen oder in Wasser eintauchen.

Akkus nicht ins Feuer werfen. Sie konnen explodieren und Verletzungen verursachen.

Akkus nicht extremen Temperaturen von über 40^ aussetzen.

Ladezeit: ca. 30 Minutes

Gerätebeschreibung

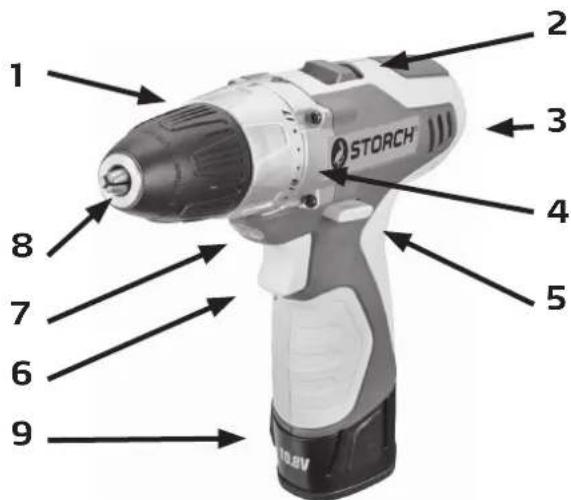

AKKU-BOHRSCHRAUBER Drivefixx

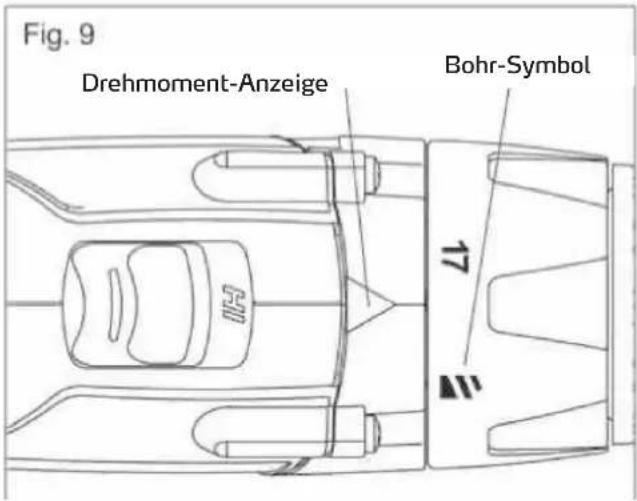

1. Drehmoment-Einstellring

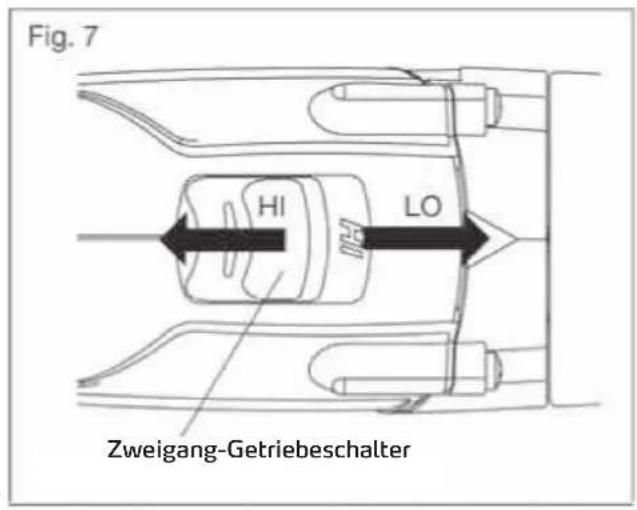

2. Zweigang-Getriebeschalter (Hi / LOW)
3. Lüftungsöffnungen
4. Gettriebe

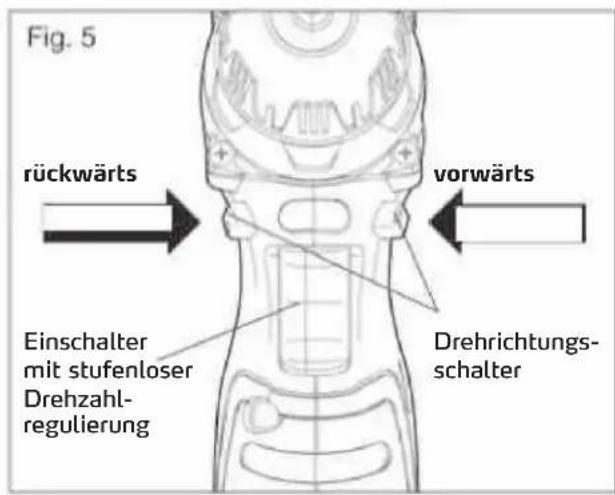

   5.Drehrichtungsschalter

(VORWÄRTS/EINSCHALTSPERRE/RUCKWÄRTS)

1. Ein / Aus - Schalter
2. LED-Leuchte
3. Schnellspannfutter 10 mm
4. Akkublock

AKKUBETRIEB LADEZUSTANDSANZEIGE

Wenn die LED-Leuche schnell und fortwahrend zu blinken beginnnt, sobald der Einschalter des Bohrschraubers betagt wird, ist der Ladezustand des Akkublocks nicht mehr ausreichend, und der Akkublock muss aufgeladen werden.

Im Gegensatz zu anderen Akkutypen liefern Lithium-Ionen-Akkus über die gesamte Laufzeit eine gleichmäßige Leistung. Das Werkzeug unterliegt keiner langsamen, ständigen Leistungsabnahme während des Gebrauchs. Ein plottlicher Leistungsabfall weist daraufhin, dass die Laufzeit des Akkublocks zu Ende ist und dieser neu geladen werden muss.

HINWEIS:

Die LED-Leuche kann auch bei Überlast oder zu hoher Temperatur blinken (siehe AKKUSCHUTZ).

AKKUSCHUTZ

Die Akku-Schutzschaltung schütz den Akkublock vor extremen Temperatoren, Überentladung und Überladung. Um den Akku vor Schäden zu schützen und dessen Lebensdauer zu erhöhen, schaltet die Akku-Schutzschaltung den Akkublock aus, sobald dieser überladen wird oder die Temperatur während des Gebrauchs zu hoch wird. Dies kann bei starken Drehmomenten, beim Blockieren oder bei Überlast der Fall sein. Dieses intelligente System schaltet den Akkublock aus, sobald die Betriebstemperatur 80^ überschreitet, und keht in den Normalbetrieb zurück, sobald die Temperatur wieder zwischen 0^ und 50^ liegt. Die LED-Betriebsleuche blinking langsam, wenn die Akku-Schutzschaltung eine vorübergehende Überlast wahrnimmt.

HINWEIS:

Der Akku kann automatisch ruckgestellt werden. Wenn die LED-Leuche weiterhin schnell blinkt, weist dies auf einen geringen Ladezustand hin. Den Akku zum Aufladen in das Ladegerät einstecken. (Siehe oben unter LADEZUSTANDS-ANZEIGE.)

HINWEIS:

Eine wesentlich verkürzte Laufzeit nach voller Ladung des Akkublocks weist daraufhin, dass der Akku erschöpt ist und ersetzt werden muss.

BETRIEB BEINIEDRIGENTEMPERTATUREN

Dieser Lithium-lonen-Akkublock liefert bei Temperaturen zwischen 0^ und 40^ eine optimale Leistung. Wenn der Akkublock sehr kalt ist, kann er in der ersten Betriebsminute „pulsieren", um sich selbst aufzuwärmen. Den Akkublock an ein Werkzeug anschließen und das Werkzeug ohne hohe Belastung verwenden. Nach ca. einer Minute hat sich der Akkublock aufgewärmt und Funktioniert normal.

AUFLADEN DES AKKUBLOCKS - WANN?

Vor dem erneuten Aufladen ist es nicht notwendig, den Akkublock komplett zu entladen. Der Lithium-lonen-Akku kann jederzeit geladen werden und entwickelt keinen „Memory-Effekt", wenn er nach einer Teilweisen Entladung aufgeladen wird.

Den Akkublock zu einem geeigneten Zeitpunkt vom Werkzeug abnehmer. Vor längeren Betriebszeiten die Ladung des Akkublocks noch einmal auffrischen.

Aufgrund der nicht nachlassenden Leistung des Lithium-lonen-Akkus ist ein Aufladen nur notwendig, wenn der Ladezustand des Akkus sehr niedrig ist. Ein plottlicher Leistungsabfall weist auf einen sehr niedrigen Ladezustand hin. Der Akkublock muss aufgeladen werden.

AUFLADEN DES AKKUBLOCKS - WIE?

HINWEIS:

Dieser Lithium-lonen-Akkublock wird teilweise aufgeladen geliefert. Vor dem ersten Gebrauch den Akkublock komplett aufladen. Ein voll entladener Akkublock wird bei einer Umgebungstemperatur zwischen 0^ C und 40^ C in ca. 30 Minuten komplett aufgeladen.

Den Lithium-Ionen-Akkublock mit dem mitgelieferten Ladegerät aufladen.

Den Netzstecker des Ladegerätes einstecken.

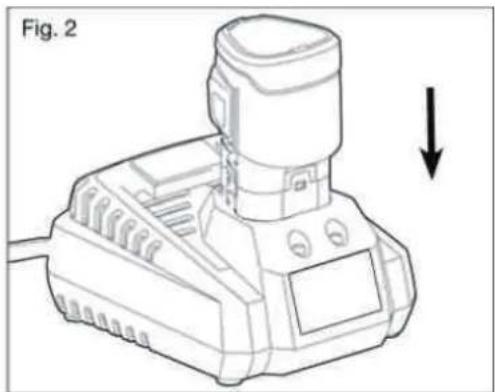

Den Akkublock in das Ladegerät einstecken (Abb. 2).

Die grüne Leuchte blinkt, während der Akkublock aufgeladen wird. Sobald der Aufladevorgang beendet ist, leuchtet die grüne LED-Leuchte des Ladegerats ständig. Wenn die rote LED-Leuchte flackert, ist der Akku defekt oder die Verbindung zwischen Akku und Ladegerät ist mangelhaft.

Der im Ladegerät belassene Akkublock wird vollständig aufgeladen, jedoch nicht überladen.

HINWEIS:

Das Ladegerät kann mit den meisten Generatoren und Umrichtern mit einer Nennleistung von 300 Watt oder mehr betrieben werden.

LED FUNKTIONEN DES LADEGERÄTES (Abb. 3)

LED gezigt an HOHE	/ GERÄTE TEMPERATUR	DEFEKT AKKU WIRD	GELADEN	AKKU VOLL
Akkublock Akku war m kalt Defekt Laden Voll geladen
Rote LED Ein blinkt	Aus Aus
Grüne LED	Aus	Aus	Blinkt	Ein
Aktion	Aufladen beginnnt, wenn Akkutemperatur wieder zwischen 0° C - 40° C	Akkublock oder Lade- gerät defekt	In 30 Minuten aufladen	Ladevorgang been- det Erhaltungsladung

AUFLADEN EINES ERHITZTEN AKKUBLOCKS

Wenn die Temperatur des Akkublocks über dem normalen Temperaturbereiches liegt, leuchtet die rote LED-Leuche auf und die grüne LED-Leuche erlischt. Wenn der Akkublock auf ca. 40^ C abkühlt, startet das Ladegerät automatisch den Ladevorgang.

AUFLADEN EINES KALTEN AKKUBLOCKS

Wenn die Temperatur des Akkublocks unterhalb des normalen Temperaturbereiches liegt, leuchtet die rote LED-Leuchte auf, und die grüne LED-Leuche erlischt. Wenn der Akkublock sich auf ca. 0^ C erwartt, startet das Ladegerät automatic den Ladevorgang.

AKKU DEFEKT

Falls das Ladegerät ein Problem erkennt, blinkt die rote LED-Leuche, und die grüne LED-Leuche leuchtet nicht.

Falls der Akkublock als defekt erkannt wird, den Akkublock entnehmer und erneut in das Ladegerät einstecken. Wenn der Status der LED-Leuchten eine zweites Mal auf einen „defekten" Akkublock hinweist, ein anderen Akkublock laden.

Went der andere Akkublock problemlos geladen wird, den defekten Akkublock fachgerecht entsorgen (siehe Abschnitt Wartung").

Falls der andere Akkublock ebenfalls als "defekt" erkannt wird, ist ein Defekt des Ladegerates wahrscheinlich

AKKU WIRD GELADEN

Wenn der Akkublock bei normaler Umgebungstemperatur (0^ bis 40^) geladen wird, blinkt die grune LED-Leuchte, und die rote LED-Leuchte leuchtet nicht. Der Akkublock wird in ca. 30 Minuten komplett geladen.

AKKU VOLL

Wenn die Temperatur des Akkublock im normalen Temperaturbereich liegt, leuchtet die grüne LED-Leuchte, und die rote LED-Leuchte leuchtet nicht. Der Akkublock ist vollständig geladen und betriebsbereit. Der im Ladegerät belassene Akkublock wird vollständig aufgeladen, jedoch nicht überladen.

HINWEIS:

Bei mehrfachen Ladevorgangen kann sich das Ladegerät erwärmen. Dies ist Teil des normalen Ladebetriebes. In gut belufteten Bereichen aufladen.

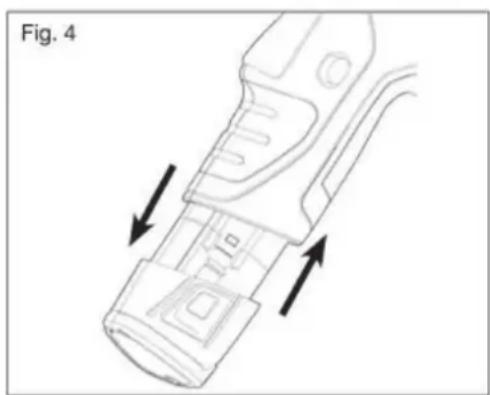

ANBRINGEN DES AKKUBLOCKS (Abb. 4)

Sicherstellen, dass der Bohrschrauber auf "OFF" stehen.

Die erhaben Rippen des Akkublocks auf die Nuten im Bohrschrauber austrichten und den Akkublock in den Bohrschrauber einschieben.

HINWEIS:

Vor Gebrauch des Werkzeuges sicherstellen, dass die Arretierung am Akkublock eingerastet und der Akkublock am Werkzeug geschichert ist.

AKKUBLOCKLOSEN(Abb.4)

Den Einschalter des Bohrschraubers durch Stellen des Richtungsschalters (vorwärts / rückwärts / Einschlatsperre) in die Mittelposition arretieren.

Zum Losen des Akkublocks die an beiden Seiten des Akkublocks angeordneten Entriegelungsknöpe herunterrücken.

Den Akkublock abziehen und vom Werkzeug losen.

ACHTUNG:

Beim Anbringen des Akkublocks am Werkzeug sicherrstellen, dass die erhöhte Rippe auf dem Akkublock auf einer Linie mit der Nut innerhalb des Bohrschraubers ist und die Arretierung richtig eingerastet ist. Eine unsachgemäß Montage des Akkublocks kann interne Bauteile beschädigen.

WARNING:

Akkubetriebene Werkzeuge sind immer im Betriebszustand. Deshalb muss der Drehrichtigungsschalter immer arretiert sein, wenn das Werkzeug nicht benutzt wird.

Bedienung Akku-Bohrschauber

EINSCHALTER (Abb. 5)

Um den Bohrschauber einszuschalten, den Einschlalter betätigten. Zum Ausschalten den Einschlalter loslassen.

STUFENLOSE DREHZAHLREGELUNG (Abb. 5)

Für höhere Drehzahlen den Einsatzalter mit stufenloser Drehzahlregelung mit erhöhtem Druck betätigten, für niedrigere Drehzahlen mit weniger Druck betätigten.

DREHRICHTUNGSSCHALTER (VORWÄRTS / EIN-SCHALTSPERRE / RÜCKWÄRTS) (Abb. 5)

Die Drehrichtig eines Bits kann mit einem Schalter oberhalb des Einschalters umgeschelt werden. Beim Halten des Bohrschaubers in normaler Betriebsposition:

Zum Bohren den Drehrrichtungsschalter auf die linke Geräteseite schieren.

Für den Rückwärtslauf den Drehrichtigungsschalter auf die rechte Geräteseite schieren.

Um ein unbeabsichtigten Einsatzz zu verhindern, den Schalter in die OFF-Position (Einschalsperre, mittig) schalten, wenn der Bohrschauber nicht gebraucht wird.

ACHTUNG:

Um Beschädigungen des Getriebes zu verhindern, die Drehrichtigung nur im Stillstand wechseln.

HINWEIS:

Der Bohrschauber arbeitet nicht, sofern der Drehrichtigungsschalter links oder rechts nicht richtig eingerastet ist.

ELEKTRISCHE BREMSE

Um den Bohrschauber anzuhalten, den Einschalter loslassen und warten, bis das Futter komplett stillsteht. Das Futter wird mit Hilfe der elektrischen Bremse rasch abgebremst. Diese Funktion wird automatisch aktiviert, sobald der Einschalter losgelassen wird.

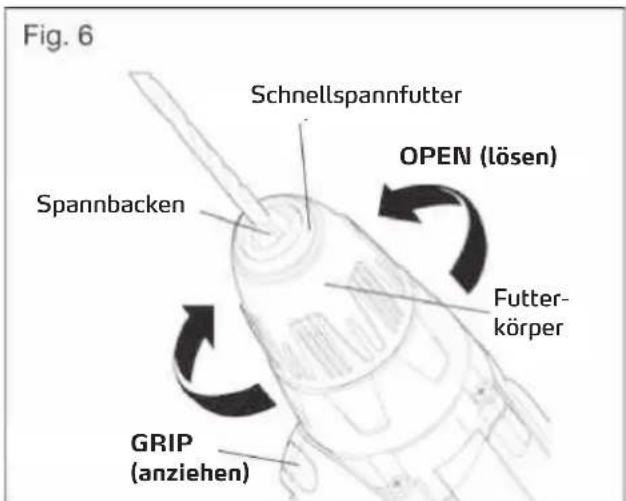

SCHNELLSPANNFUTTER (Abb. 6)

Der Bohrschauber ist mit einem Schnellspannfutter zum Einsatzen und Lösen von Bohreinsätzen in den Spannbacken ausgestattet. Die Pfeile auf dem Bohrfutter zeigen an, in welche Richtung das Futter zum Festziehen (GRIP) oder Lösen (OPEN) des Bohreinsatzes in den Spannbacken gedreht werden muss.

WARNING:

Die Spannbacken auf dem Bohrschraubereinsatz nicht mit Hilfe der Drehbewegung des Bohrschraubers festziehen, während mit einer Hand der Futterkorper gehalten wird. Der Futtermöller kann in ihrer Hand durchdrehen, oder ihre Hand kann abrutschen und mit dem rotierenden Bohrschrauber in Berührung kommt. Dies kann einen Unfall und infolgedessen schwere Körperverletzungen verursachen.

ZWEIGANG-GETRIEBE (Abb. 7)

Der Bohrschauber ist mit einem Zweigang-Getriebe zum Bohren bzw. Schrauben im langsamen (LO) oder schnenen (HI) Gang ausgestattet. Mit Hilfe eines auf der Geräte Oberseite befindlichen Schiebeschalters kann der LO-bzw. HI-Gang gewählt werden.

Wenn der Bohrschauber im LO-Gang betrieben wird, vermindert sich die Drehzahl, und der Bohrschauber hat mehr Kraft und ein hoheres Drehmoment. Im HI-Gang erhöht sich die Drehzahl, und der Bohrschauber verfügt über eine höhere Antriebsleistung. Den LO-Gang für leistungs- und drehmoment intensive Anwendungen verwenden, und den HI-Gang für schnelles Bohren und Schrauben einsetzen.

Den LO-Gang für Vorbohrungen ohne Körnung, das Bohren in Metallen oder Kunststoffen, Bohren in Keramik, oder für drehmoment intensive Anwendungen verwenden (siehe unter).

Der HI-Gang ist better für das Bohren in Holz und Holzverbundstoffen geeignet.

HINWEIS:

Den Bohrschrauber nicht für langere Zeit im LO-Gang betreiben. Der Betrieb im LO-Gang bei ständiger Nutzung kann zur Überhitzung des Bohrschraubers führen. Bei Überhitzung den Bohrschrauber durch lastfreien Betrieb im HI-Gang abkühlen.

ACHTUNG:

Niemals den Gang bei laufender Maschine wechseln. Die Nichtbeachtung dieser Anweisung kann zu schweren Beschäftigungen des Bohrschraubers führen.

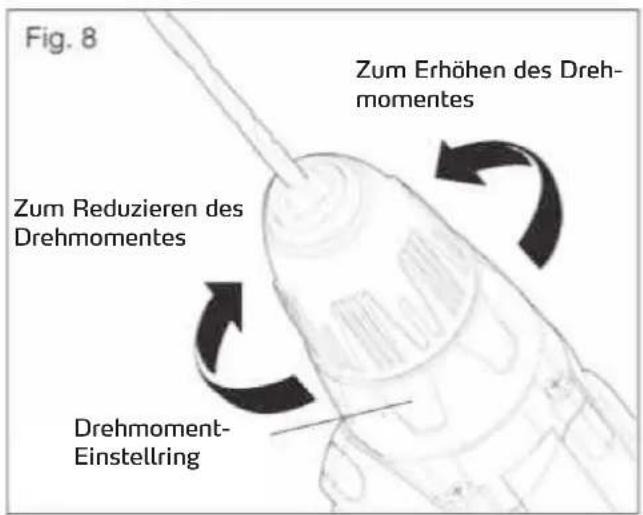

EINSTELLBARE DREHMOMENT-KUPPLUNG (Abb. 8)

Die Drehmomentkupplung kann in 17 Stufen eingestellt werden. Jehigher das Drehmoment,desto mehr Kraft wendet der Bohrschrauber an,um einen Gegenstand entweder im LO-oder HI-Gang einszuschrauben.

Wenn der Bohrschauber für verschiedene Einschraubenwendungen benutz wird, das Drehmoment erhöhen oder mindern, um die Beschädigung von Schraubköpfen, Gewinden, Werkstücken usw. zu vermeiden.

Das Drehmoment durch Drehen des Drehmoment-Einstellringes einstehen.

Die Einstellung hängt von der Aufgabe sowie dem Einsatz-Typ, der Befestigungsvorrichtung und dem Werkstoff ab. In der Regel wird ein höheres Drehmoment für großeere Schrauben verwenden. Wenn das Drehmoment zu hoch ist, können Schrauben beschädigt werden oder brechen.

Für schwierige Arbeiten wie beispelsweise das Entfernen einer teilweise abgerissenen Schraube ein niedriges Drehmoment einstehen. Für Arbeiten wie das Bohren in Hartholz ein hoheres Drehmoment einstehen.

HINWEIS:

Beim Einstellen der Drehmomentkupplung darauf auf achten, dass der Gangschafter entweder komplett in Stellung LO oder HI ist.

ACHTUNG:

Das Drehmoment nicht bei laufender Maschine verstellen.

BOHRMODUS (Abb. 9)

Den Bohrmodus für Bohr- und andere Schwerlast-Anwendungen wahlen.

Um den Bohrmodus zu wahlen, den Drehmoment-Einstellung so drehren, dass das Bohr-Symbol und die Drehmponentanzeige (Pfeil) auf einer Linie liegen, und anschließend in dieser Position arretieren.

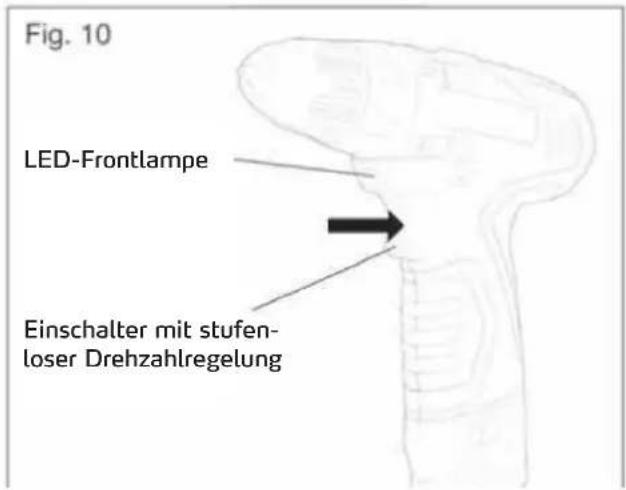

LED-FRONTLAMPE (Abb. 10)

Die LED-Frontlampe unterhalb des Spannfurters schal-tet sich ein, sobald der Einschalter betatigt wird. Dadurch wird die Oberfläche des Werkstückes bei Arbeiten in nicht ausreichend ausgeleuchteten Bereichen zusätzlich beleuchtet. Sobald der Einschalter losgelassen wird, schaltet sich die LED-Frontlampe wieder aus.

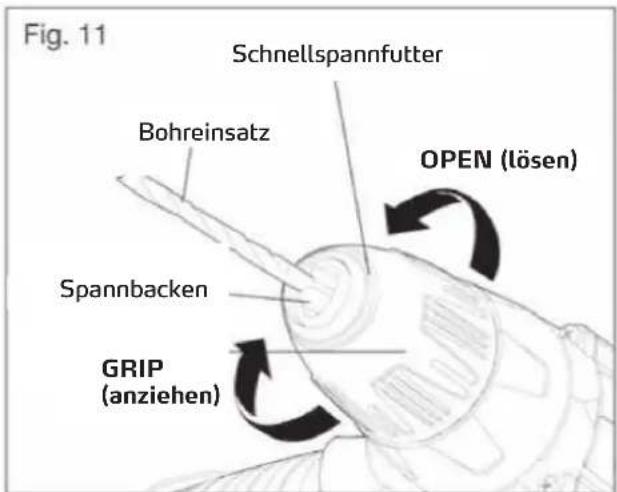

BOHREINSÄTZE EINSTECKEN (Abb. 11)

Den Einschalter durch Stellen des Richtungsschalters in die OFF-Stellung (Mittenstellung) arretieren.

Die Spannbanken so offen bzw. schlieben, dass die Öffnung etwas größer als der zu verwendende Bohreinsatz ist.

Die Vorderseite des Bohrschraubers leicht anheben, damit der Bohreinsatz nicht aus den Spannbanken fällt.

Einen Bohreinsatz einstecken.

HINWEIS:

Den Futterkorper in Richtung des mit GRIP gekenn-zechneten Pfeils drehen, um die Spannbanken zu schlieben. Zum Anziehen oder Lösener Spannbanken keinen Schlüssel verwenden.

Die Spannbacken sichern auf dem Bohreinsatz anziehen.

BOHREINSATZE ENTFERENN (Abb. 11)

Den Einschalter durch Stellen des Richtungsschalters in die OFF-Stellung (Mittenstellung) arretieren.

Die Spannbacken offen.

HINWEIS:

Den Futterkorper in Richtung des mit OPEN gekennnzeichnen Pfeils drehen, um die Spannbacken zu offen. Zum Anziehen oder Lösen der Spannbacken keinen Schlüssel verwenden.

Den Bohreinsatz entnehmer.

WARNING:

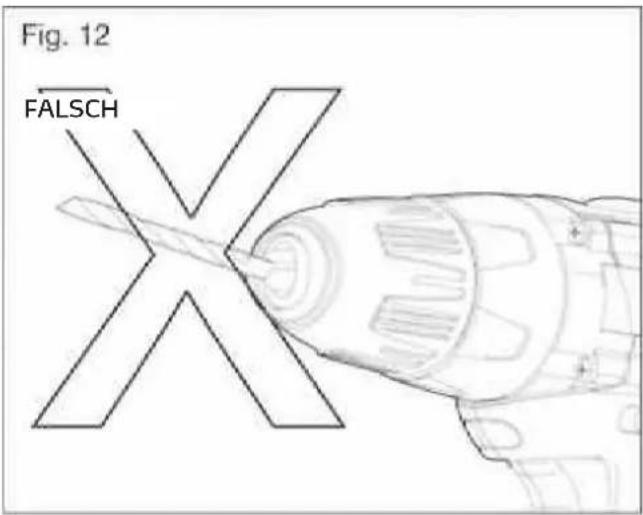

Den Bohreinsatz gerade in die Spannbacken einsetzen. Den Bohreinsatz nicht schief in die Spannbacken einsetzen und diese dann anziehen (siehe Abbildung 12). Dies kann dazu führen, dass der Bohreinsatz vom Bohrschrauber ausgeworfen wird, wodurch schwere Körperverletzungen oder Beschädigungen am Spannfutter verursacht werden konnen.

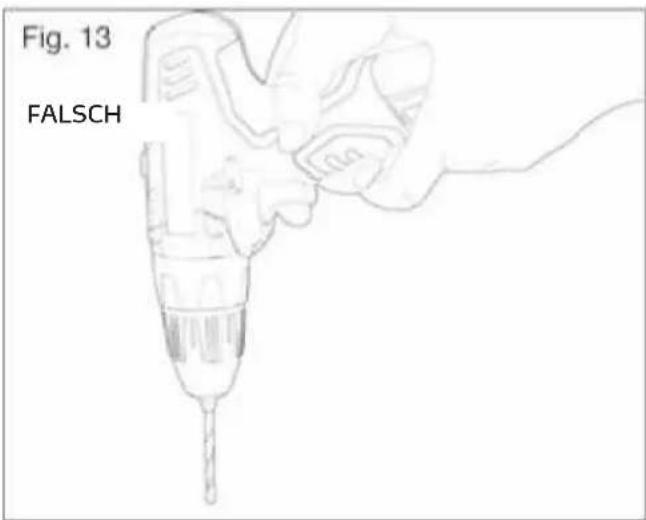

BOHREN (Abb. 13)

Kontrollieren, ob sich der Richtungsschalter in der richtigen Position befindet (vorwärts oder rückwärts).

Das zu bohrende Werkstück in einem Schraubstock oder mit Zwingen festspannen, um ein Verdrehen des Werkstücks beim Bohrvorgang zu verhindern.

Den Bohrschauber sicher halten und den Bohreinsatz auf die zu bohrende Stelle halten.

Den Einschalter betätigten, um den Bohrschauber einzuschalten.

Den Bohreinsatz in das Werkstück bewegen, wobei gere de soviel Druck anzuwenden ist, dass der Schneidvorgang fortgesetzt wird. Nicht zu hohen Druck auf das Werkzeug ausüben, und keinen seitlichen Druck ausüben, um die Bohrung zu verlangern.

Beim Bohren in harten, glatten Oberflächen mit Hilfe eines Körners die gewünschte Bohrstelle vorher ankörnen. Dadurch wird verhindert, dass der Bohreinsatz beim Starten des Bohrvorgangs verrutscht.

Beim Bohren in Metallen leichtes Öl auf den Bohreinsatz geben, um diesen vor Überhitzung zu schützen. Das Öl verlangert die Standzeit des Bohreinsatzes und erleichtert den Bohrvorgang.

Falls der Bohreinsatz im Werkstück klemmt oder der Bohreinsatz abreiβt, das Werkzeug sofort ausschalten. Den Bohreinsatz aus dem Werkstück entfernen und die Ursache des Klemmens feststellen.

WARNING:

Dieser Bohrschauber ist mit einer elektrischen Bremse ausgestattet. Wenn die Bremse einwandfrei Funktioniert, konnen in den Luftungsschlitzen im Gehäuse Funken zu sehen sein. Das ist normal und eine Folge des Bremsvorgangs.

BOHREN IN HOLZ

Für bestmögliche Ergebnisse Holzbohrer verwenden.

Den Bohrvorgang mit einer sehr niedrigen Drehzahl beginnen, um ein Abrutschen des Bohreinsatzes von der Bohrungsstelle zu verhindern.

Sobald sich der Bohreinsatz in den Werkstoffearbeitet, die Drehzahl erhohen.

Beim Bohren von Durchgangsbohrungen einen Holzklotz hinter das Werkstück legen, um rahe oder abgespltterte Bohrungskanten auf der Rückseite der Bohrung zu vermeiden.

BOHREN IN METALL

Für bestmögliche Ergebnisse Bohreinsätze zum Bohren in Metall oder Stahl verwenden.

Beim Bohren in Metallen leichtes Öl auf den Bohreinsatz geben, um diesen vor Überhitzung zu schützen. Das Öl ver-längert die Standzeit des Bohreinsatzes und erleichtert den Bohrvorgang.

Den Bohrvorgang mit einer sehr niedrigen Drehzahl beginnen, um ein Abrutschen des Bohreinsatzes von der Bohrungsstelle zu verhindern.

Mit einer Drehzahl und einem Druck auf das Werkzeug arbeiten, wodurch ein Zerspanen ohne Überhitzung des Bohreinsatzes erhöht. Zu hoher Anpressdruck: Überhitzt den Bohrschauber. Verschleit die Lager. Verbiett oder verbrennt die Bohreinsätze. Außermittige oder ungleichfornige Bohrungen.

BOHREN IN MAUERWERK

Für bestmögliche Ergebnisse bei Bohrungen in Backstein, Fliesen, Beton usw. Steinbohrer (Hartmetallspitze) verwenden.

Mit einer Drehzahl und einem Druck auf das Werkzeug arbeiten, wodurch ein Zerspanen ohne Überhitzung des Bohreinsatzes erhöht. Zu hoher Anpressdruck: Überhitzt den Bohrschauber. Verschleit die Lager. Verbiett oder verbrennt die Bohreinsätze. Außermittige oder ungleichförme Bohrungen.

Für beste Ergebnisse in Backsteinen leichten Druck bei mittlerer Drehzahl anwenden.

Bei harten Werkstoffen wie Beton zusätzlichen Druck anwenden.

Beim Bohren in Fliesen auf einem Abfallstück eine Probebohrung machen, um die optimale Drehzahl und den optimalen Anpressdruck zu ermitteln.

Den Bohrvorgang mit einer sehr niedrigen Drehzahl beginnen, um ein Abrutschen des Bohreinsatzes von der Bohrungsstelle zu verhindern.

WARNING:

Während der Arbeit mit dem Bohrschrauber oder bei Staumbildung grundsätzlich eine Schutz- oder Sicherheitsbrille mit Seitenchutz/TRagen. Falls viel Staub anfällt, außer dem eine Staubmaske anlagen.

WARTUNG

WARNING:

Um schwere Körperverletzungen zu vermeiden, vor jeglichen Reinigungs- und Wartungsarbeiten den Akkublock vom Werkzeug entfern.

WARNING:

Bei Wartungsarbeiten ausschließlich Original-Ersatzteile verwenden. Die Verwendung anderer Teile kann Gefahren oder Sachschäden verursachen.

WARNING:

Es wird nicht empfohlen, zum Reinigen des Bohrschraubers Druckluft zu verwenden. Wenn das Gerät nur mit Druckluft gereinigt werden kann, beim Reinigen des Werkzeugs mit Druckluft immer eine Schutz- oder Sicherheitsbrille mit Seitenschutz tragen. Falls viel Staub anfällt, außer dem eine Staubmaske anlagen.

SERVICE und WARTUNG

WARNING:

Um die Betriebssicherheit zu gewährleisten, müssen alle Reparaturen und Wartungsarbeiten von einem qualifizierten Service-Partner der Fa. STORCH ausgeführrt werden.

Das Werkzeug keinem Regen aussetzen.

Reinigung:

Keine Lösungsmittel zum Reinigen von Kunststoffeilen verwenden. Die meisten Kunststoffeile sind anfällig für Beschädigungen durch verschiedene Arten von Lösungsmitteln und können bei deren Verwendung beschädigt werden. Schmutz, Kohlenstaub usw. mit sauberen Tüchern entfern.

Schmierung:

Da alle Zahrader in thisem Werkzeug mit einer unter normalen Arbeitsbedingungen fur die gesamte Lebensdauer des Werkzeuges ausreichenden Menge hochwertigen Schmierstoffes geschmiert sind, ist keine weitere Schmierung erforderlich.

Elektrische Geräe dürfen nicht im Hausmull entsorgt werden. Sie müssen an den darauf vorgesehenen Sammelstellen abgegeben werden. Wenden Sie sich an die zuständige Behörde am Ort oder an ihren Fachhändler.

Li-Ion:

Akkublöcke/Akkus nicht im Hausmull entsorgen, und nicht ins Feuer oder Wasser werfen. Akkublöcke/Akkus müssen auf umweltfreundliche Weise gesammelt, recycliert oder entsorgt werden.

7. Garantie

Garantiebedingungen

Für unsere Geräte gelten die gesetzlichen Gewährleistungsfristen von 12 Monaten ab Kaufdatum / Rechnungsdatum des gewerblichen Endkunden. Sind langere Fristen im Wege einer Garantieerklärung von uns ausgelobt, sind diese extra in den Bedienungsanleitungen der betroffenen Geräte ausgewiesen.

Geltendmachung

Bei Vorliegen eines Gewährleistungs- bzw. Garantiefalles bitten wir, dass das komplette Gerät zusammen mit der Rechnung frei an unser Logistik Center in Berka oder an eine von uns autorisierte Service- Station eingeschickt wird.

Gewährleistungs- bzw. Garantieanspruch

Ansprüche bestehen ausschließlich an Werkstoff- oder Fertigungsfehler sowie ausschließlich bei bestimmungsgemäß Verwendung des Geräts. Verschleitsteile (z. B. Akkublöcke, Bits) fallen nicht unter derartige Ansprüche. Sätliche Ansprüche erlösen durch den Einbau von Teilen fremder Herkunft, bei unsachgemäßer Handhabung und Lagerung sowie bei offensichtlicher Nichtbeachtung der Betriebsanleitung.

Durchführung von Reparaturen

Samtliche Reparaturen dürfen ausschließlich durch unser Werk oder von STORCH autorisierten Service-Stationen durchgeführt werden.

EG-Konformitätserklarung

Name / Anschrift des Ausstellers: STORCH Malerwerkzeuge & Profigerate GmbH

Platz der Republik 6-8

D-42107 Wuppertal

Wir erklaren hiermit:

DASS DAS NACHSTEHEND GENANNTE GERAT AUFGRUND DESSEN KONZIPIERUNG UND BAU-ART SOWIE IN DER VON UNS IN VERKEHR GEBRACKTEN AUSFUHRUNG DEN EINSCHLÄGIGEN, GRUNDLEGENDEN SICHERHEITS- UND GESUNDHEITSSANFORDERUNGEN DER EG-RICHTLINIEN ENTSPRICHT.

Bei einer nicht mit uns abgestimmter Änderung des Gerätes verliert diese Erklärung ihre Gültigkeit.

Bezeichnung des Gerätes: Akku-Bohrschauber

Geräte-Typ: DriveFixx

Weitere Details: 10,8 V

Jahr der CE-Kennzeichnung des Produktes: 2010

Angewandte EG-Richtlinien:

Die Maschinenrichtlinie 2006/42/EG

Die Niederspannungsrichtlinie 2006/95/EG

Die EMV-Richtlinie 2004/108/EG

Angewandte harmonisierte Normen: EN 60745-1

EN60745-2-1

EN60745-2-2

EN55014-1

EN55014-2

EN61000-3-2

EN61000-3-3

EN60335-1

EN60335-2-29

EN62233

Bevollmächtigter für die Zusammenstellung der technischen Unterlagen:

STORCH Malerwerkzeuge & Profigerate GmbH

Platz der Republik 6-8

42107 Wuppertal

Holger Joest Jorg Heinemann

• Leiter Produktmanagement Technik + Service -
• Geschäftsführer -

Wuppertal, im November 2010

NL

Hartelijk dank

Tel.: [phone] - 112

Fax: +49 (0)2 02 . 49 20 - 244

Gratis service-hotline: [phone]

Gratis bestel-hotline: [phone]

Gratis bestel-fax: [phone]

2. ELEKTRISCHE VEILIGHEID

Platz der Republik 6-8

D-42107 Wuppertal

STORCH Malerwerkzeuge & Profigerate GmbH

Platz der Republik 6-8

42107 Wuppertal

Holger Joest Jorg Heinemann

Platz der Republik 6-8

D-42107 Wuppertal

STORCH Malerwerkzeuge & Profigerate GmbH

Platz der Republik 6-8

42107 Wuppertal

Holger Joest Jorg Heinemann

• Responsible Product Management Technique et SAV - - Gérant -

Platz der Republik 6-8

D-42107 Wuppertal

STORCH Malerwerkzeuge & Profigerate GmbH

Platz der Republik 6-8

42107 Wuppertal

Holger Joest Jorg Heinemann

Name / address of the issuer: STORCH Malerwerkzeuge & Profigerate GmbH

Platz der Republik 6-8

D-42107 Wuppertal

STORCH Malerwerkzeuge & Profigerate GmbH

Platz der Republik 6-8

42107 Wuppertal

Holger Joest Jorg Heinemann

Platz der Republik 6-8

D-42107 Wuppertal

Timo prohlasujeme: ZENASLEDNE UVEDENENARADI NA ZAKLADESVE KONCIPACE A DRUHU KONSTRUKCE A TAKVPROVEDENI NAMUVEDENEM DO PROVOZU ODPOVIDA PRISLUINSYM ZAKLADNIM BEZPECNOSTNIM POZADAVKUM A POZADAVKUM KOCHRANE ZDRAV SMERNIC ES.

STORCH Malerwerkzeuge & Profigerate GmbH

Platz der Republik 6-8

42107 Wuppertal

Holger Joest Jorg Heinemann

-Vedouci Management Produktu Technika + Servis - - Jednatel -

Wuppertal, v rijnu 2010

Art.-Nr. Bezeichnung

62 00 00 Akku-Bohrschauber DriveFixx 10,8 V
62 00 30 Ersatz-Akku 10,8 V
62 00 40 Akku-Ladegerat

Art.no. Description

Malerwerkzeuge & Profligerate GmbH

Platz der Republik 6-8
D-42107 Wuppertal
Telefon: +49 (0)2 02 . 49 20 - 0
Telefax: +49 (0)2 02 . 49 20 - 111
E-mail: [e-mail]
Internet: www.storch.de

H 002602 11-2010
