NÁVOD K OBSLUZE 65 57 20 Storch

za dūvěru ve firmu STORCH. S nákupem výrobku jste se rozhodli pro kvalitné produit. Pokud presto mate podněty na zlepšeni nebo možná Čjaký problém, tak bychom byli velmi rádi, kdybyste se nám ozvali.

Promluvte si s prišlušnám externím spolupracovnikem naší firmy nebo se v nahéhávych pripadech obracejte primo na nás.

S prátelským pozdravem Servisné oddělení STORCH

Tel.: +49 (0)2 02 . 49 20 - 112

Fax: +49 (0)2 02 . 49 20 - 244

bezplatná linka Hotline-servis: 08 00.7 86 72 47

bezplatná linka Hotline-objednávky: +49 800.7 86 72 44

bezplatný fax-objedávy: +49 800.7 86 72 43 (pouze v Německo)

Obsah Strana

Rozsah dodávky 52

Technické udaje 53

Popis pristroje 53

Použiti 54

Dvojita izolace 54

Bezpečnost a ochrana prěd úrazem / bezpečnost osob 54 - 55

Všeobecné bezpečnostníPokyny 55 - 56

Uvedeni do provozu 56 - 58

Příklady použití a pokyny 59

Záruka 60

Prohlášeni o shodě ES 61

Rozsah dodávky

Horkovzduśná opalovaci pistole, transportné kufr, tři nasazovác trysky, námod k obsluze.

Technické udaje

Model: Horkovzdušná opalovaci pistole

Napěti: 230 V / 50 Hz

Vykon: max. 2000 W

Rozsahteplot:1:50°C

2:50°C-650°C

Vzduchovy vkyon: 1: 250-500 l/min

2: 250 - 500 l/min

Hmotnost: 905 g

Délka kabelu: 4 m

Vsechny udaje bez zaruky! Technické změny a omyly vyhrazeny!

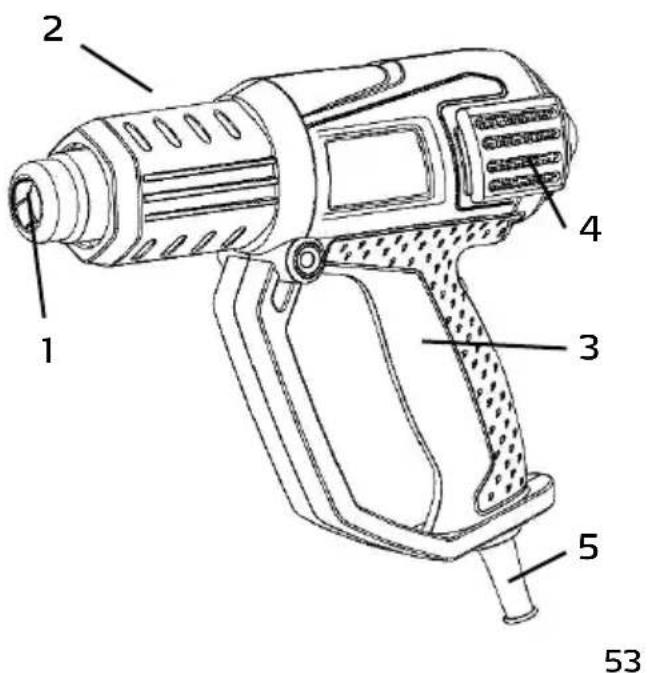

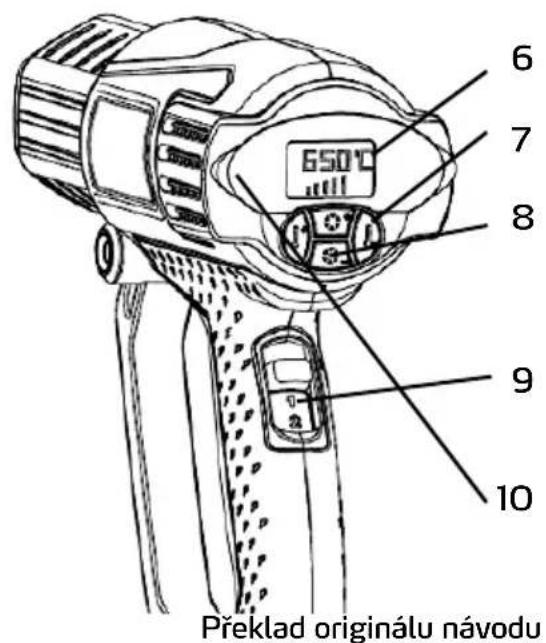

Popis pristroje

1 Vyfukovaci trabka (vystup horkého vzduchu)
2 Ochranny kryt vyfukovaci trabky
3 Držadlo
4 Otvory pro sani vzduchu
5 Kabely
6 LCD displej
7 Ovladaci plocha pro zvyşeni / snizeni teploty
8 Ovladaci plocha pro zvyšeni / sniženi proudu vzduchu
9 Hlavni spinač dvoustupnový (O / I / II)
10 Podpěrné plochy k vertikánlínu umistěné pristroje

Použití

Horkovzduśná opalovaci pistole je univerzólni náradi pro termickou upravu rūznych materiall.

Oblasti použiti:

• Odstrǎnování / opalování barev a lakú na pevnych podkladech
• Ohrev a rovnéž sušeni povrchové upravy materialú.
• Odstrańovani spór plísní
  Tvarovani svaovani plastovych dlu
• Ohřev smršťovacích hadic, povolování kabelovych spojů
• Letováni a pocinováni, Rozmrazováni vodovodniho potrubi.

Horkovzdušná opalovaci pistole umožnuje elektronické nastavení teploty v Rozmezi 50^ C - 650°C pri množstvi vzduchu 250 až 500 l/min.

Dvojitá izolace

Nase pristroje jsou konstruovany pro maximálni bezpečnost uživatele v souladu s evropskymi predpisy (normy EN). Dvojite izolované stroje mají vždy mezinarodní označeni. Stroje není třeba uzemnit. Stači dvoužilový kabel. Stroje mají odrušeni prenosu dle EN 55014.

Bezpečnost a ochrana prěd úrazem

Dřive než uvedete prístroj do provozu, prěčtěte si kompletné a pečlivě námov k obsluze, respektujte bezpečnostníPokyny v tomto námodu, a rovněž všeobecné bezpečnostníPokyny pro elektró nářadi.V pripadě jakychkoli nejasnosti nás neprodleně kontaktujte. Dokud není věs vyjasnéno, prístroj nespoustějte. Uvedením prístroje do provozu potvrzujete, ze jste si prěčetli námov k obssluze a porozuměli jste mu.

Přistroj má rozsah napěti, od kterého může vzniknout nebezpeci urazu elektrickým proudem pro lidi a zviřata. Zařizení smí prímontovat nebo demontovat pouze autorizované osoby.

Stejne tak udrzbu a opravy smi provadet pouze firma STORCH nebo autorizované servisni stanice firmy STORCH. Provoz pristroje se uskutečnju je na vlastni zodpovednost a nebezpeci kupujicho / uživatele.

Osobní bezpečnost

Pozor: Rozhodne se vyhnete použití pristroje, jste-li unavení nebo pod vlivem léků, alkoholu nebo drog. Krátký okamžik nepozornosti muže věst k važnám poraněním.

Noste osobni ochranné vybavení jako ochranu dychání, oči a rukou. Zajistěte, abyste stáli na neklouzavém podkladu a měli pro použiti pristroje odpovidajici bezpečné podminky.

Zabrańte nezamyslenemu spusteni. Zajistete, aby pristroj byl vypnuty, drivenez ho priwowite k zasobovani elektrickym proudem.

Vždy nods vchodný odev. Volné odev, dlouhé vlasy a šperky je třeba držet dal od horkychd dilu pristroje.

VseobecnéPokyny, které bezpodminečné musite respektovat:

Horkovzdušná opalovaci pistole produktu horký vzduch do max. 650^ C.
Této vysocké teploy se dosáhne pomoci vzduchu proudiciho kolem zhnouciho topného privku. Pri nastavení max. teploy dosáhne topení Červeneho Žaru, nepredstavuje však otevřený plamen. Přesto je dáno nebezpečí zapalnosti. Proto musité byt zvlástě opatrní pri zacházení s hořlavými a snadno zapalnými materialíly! Mějte vždy po ruce hasići pristroj!

Nebezpeči požáru pri práci u budov!

Nepoužívejte prístroj v mistnostech, ve kterych jsou snadno zápalné materiały, kapaliny nebo plyny.

Pozor: Nebezpeci požáru a exploze pri zpracovani (úprave) plastů, barev, laků a podobných materialů. Pri tom se také mohou vytvářet{jedovaté plyny, proto pracujte pouze ve větraných prostorách!

Nepoužívejte prístroj ve vlhkém stavu a rovněž ne ve vlhkých prostorách príp. venku za dešte.

Nesmérujte zapnuty pristroj nikdy po dlouhou dobu na stejné misto: nebezpeci požáru!

Vyfukovaci trabku nedržte proti prědmetům během používání nebo bezprostředné poté! Prístroj odkládejte tak, aby jestě horká vyfukovaci trabka nemohla zapřicinit zádné škody.

Nijak neomezujte nasavani vzduchu a vyfukovani horkého vzduchu. Čistěte otvory pro sani vzduchu měkkým kartáčem v pravidelnych chasovych interva- lech.

Neopuzivejte rovnéž Žádné pridavné trysky, které pozměni prüřez vystupu vzduchu, jestliže nejsou vyrobcem schvaleny pro použití, protoze z toho vznikají nahromaděné teplo by poškodilo pristroj.

Přistroj je konstruován tak, ze i bez pridavnych trysek produktuje spojitý proudly horkého vzduchu.

Nikdy nesměrujte proud horkého vzduchu na osoby a nedívejte se prímo do otvoru trysek u vyfukovaci stubky.

Zapnuti a vypnuti je nutno provadet spinačem pristroje, nikdy však zaunutim nebo vytažením zástrčky do/ze zásvuky!

Pozor: Nebezpeči popálení u kovové vyfukovací trabky! Nedotýkejte se jil!

Prístroj vyfukujíci horký vzduch nepatři do rukou detí!

Přistroj nepoužívejte jakovysoušć vlasu (nebezpeči popálení)!

Po použiti pristroj postavte na podpěrné plochy k tomu určené (viz popis pristroje) na stabilné a nehořlavý povrch a nechte ho úplné vychladnout, dříve než bude uschován do transportního kufru nebo obdōně.

Uvedeni do provozu

Před uvedením do provozu zkontrolujte, zda napěti sítě odpovídá udaji uvedem na typovém štítku pristroje. Před uvedením do provozu dbejte na bezvadné kryt a kabel. Před každým započetím práce zkontrolujte funkci pristroje. V pripadě nedostatku kontakujte neprodleně odborného pracovníka firmy STORCH.

Horkovzdušná opalovaci pistole je konstruována tak, ze ji lze bez problémů a bez pridavnych dlµ provozovat následujícím zpùsobem:

1. jaku ručni pristroj
2. jakostolni pristroj ve vertikalienim provozu (stojici pristroj jaknapr. Bun-senov hoRAk)

Zapnuti pristroje

Stiskutim spinače (9) v ručnim držadle se pristroj uvede do nepretržitého provozu. 2 spinaci stipné v ručnim držadle v souvislosti s tlačitkovým ovladacim polem (7 a 8) vytváří následujici provoznímód:

Poloha spinače v držadle (9)	Množství vzduchu (8) Teplota (7)
1 250 - 500 l / min	max. 50°C
2 250 - 500 l / min	50°C až 650°C

Respektujte následujíci odédly „Nastavení teploty" a „Nastavení množstvi vzduchu".

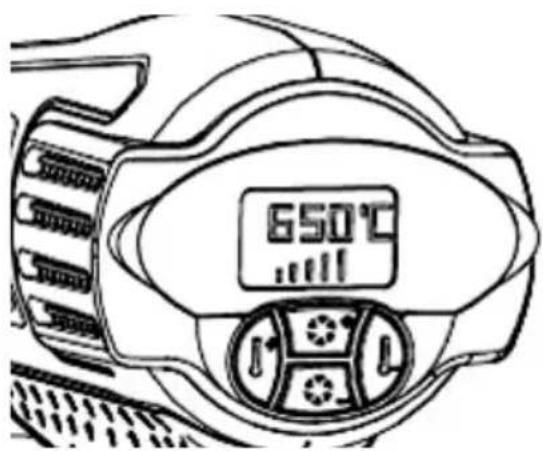

Nastavení teploty

Nastaveni teploty v krocich vzdy po 10^ nahoru a dolu se provede pres tlačitkové ovladaci pole (7).Zvyseni teploty -tlačitko vlevo (+) ,snizeni teploty - tlačitko vpravo (-).Tlačitka budkratce stisknete,nebo je drzte stisknutá az do požadovaného nastaveni teploty.

Respektujte prosim pri tom maximálni teplotu, ktera závisí na 2 prisólusnych spinacích stupnich spinačev držadle. Maximálni teplotní vykon je mozný pouze ve spinacím stupni 2. Ve stupni 1 Čini maximálni teplota 50^ C. Vámí provedené nastavení naleznete zobrazené na LCD displeoji (6).

Pozor

Nenechte pristroj gadnout - keramicky topny prvek nachazejici se v krytu je zvlaste citlivy na naraz a gadnuti.

Nastavení množství vzduchu

Nastavení množstvi vzduchu se provede prěs tlacitkové ovladaci pole (8) v peti krocích. Vámí provedené nastavení naleznete zobrazené na LCD displeoji (6).

Vypnuti pristroje

Vypněte pristroj tím, ze nastavíte spínač v držadle do polohy „O". Ventilátor úplné vypné a topné spirála se již neohříva. Postavte pristroj vertikálné na podpěrné plochy k tomu určéné a nechte ho úplné vychladnout, dřive než bude opět uskladné n a transportován.

Tip: Aby se proces chladnuti urychil, zapněte prístroj na stupeč 1 a nechte ho běžet několik minut pri 50° C a 500 l/min. Tim se prístroj ochladi podstatné rychleji.

Funkce Memory

Posledni Vami provedené nastaveni teploty a množstvi vzduchu zustane po vamputí uložené v pristroji. Pri dalšim zapnutí běží horkovzdušná opalovací pistole v naposledy provedeném nastavení.

Čistěné

Udržujte otvory pro sání vzduchu (4) u krytu stale otevřné a vychladly pristroj pravidelné Čistěte měkkým hadřikem.

DalsíPokyny

Když pristroj používáte poprvé, můze z náradíunikat trochu kouře. To je normální a zakrátko to ustane.

Stanovte u aktuálnic chinnosti vždy správnou provozní teplotu. Vyzkousejte nejdřive chovani upravovaného materiálu na nenapadném mistě snejnižšim nastavením teploty a množstvi vzduchu a potom je zvyste podle potřeby.

Teplota klesne, když se zmení vzdálenost mezi vyustěním vzduchu / tryskou a upravovaným materiaílem.

Teplota závisí na materiaúlu, na kterém se praticje.

Příklady použití a pokyny

Pozor pri przy v blizkosti d'revěních stěn a d'revěních mezistropú!

Zvysené nebezpeci pozaru prip. dymaveho ohne!
- Barvy a laky Čišće odstraţne pomoci špachtle
- Nastavení správné teploty a proudu vzduchu podle potřeby (7).
- Odstrańovani tapet za podpory horkého vzduchu je zvlástě uzitechné u hrubovláknitych tapet
- Uvolnování kobercovych podlah od podkladu
- Odstrańovani samolepek
- U samolepek z PVC se ohrátim odstrání vytrořné puchýřky.
- Mořeni dřeva pomoci privodu horkého vzduchu misto velmi nebezpečného plamene.
- Tvarováni hadic a plastovych trabek.
- Sušeni barev a stěrkovych hmot horkým vzduchem (podle priustné teploty)
Smrstovani obalu
Smršováni hadic z PVC a teflonu
- PVC, polystyren, akrylové sklo a plexisklo lze pomoci horkovzdušné opalovaci pistole vytvarovat do požadovaného tvaru.
PVC, polystyren pri cca 300^ C
- Akrylové sklo a plexisklo pri cca 500^ C
- Trhliny u polyetylenovych nádrží, trubek z polyetylenu nebo PVC napr. střešnézlaby nebo vodovodní potrubí lze svařit svařovaci páskou.
- Pokud je ukončen proces tvarovány, lze ofukovámím horkovzdušnou opalovácí pistoli urychlit dalşí zpracovány
- Konstrukčni spáry lze prešd dalšim zpracovámim bez nebezpeči ususit horovzdušnou opalovaci pistoli
- Ohrev dilu, které k sobě mají byt spojeny stlačením.
- Povolení pevně dotáženych šroubovych spoju za podpory horkého vzduchu.
- Urychlení procesów lepeni.
- Odstrańovani spór plísní pomoci termické upravy povrchů

Sitovy kabel

Poskozené sítové kabely nesměji byt používány. Je třeba je okamžitě nechat vyměnit odborným pracovnikem.

Záruka

Záručni podmíky:

U nasich zařizení platí zákonné záručné lhúty 12 měsíců od data zakoupení/ data faktury obchodniho konečného zákazníka. Pokud jsou delsí lhúty v cestre námí vypsanému prohlášeni o záruce, jsou zvlástě vyznačeny v navodu k obsluze príslužněch zařizení.

Uplatnováni:

V pripadé záručniho prip. garancniho pripaduŽadame,aby bylo zašlano kompletní zařizení dohromady s fakturou do našeho strediska Logisitk Center v Berka nebo do námí autorizovné servisnístanice.

Kontaktujte prosim nejdrive placeny hotline servis firmy STORCH: +49 (0)202 . 49 20 – 110.

Nároky na záruku existuji vyhradne u materialu nebo vyrobní vady a také vyhradne pri použivani pristroje v souladu s určeným učelem. Díly podléhajici opotřebení nespadaji do nároků na záruku. Veskere nároky zanikaji zamontovám dílú ciziho původu, pri nepřimeřěném zacházení a skladování a také pri zřejmém nedodržoványí provozniho navodu.

Provaděné oprav

Veskeré opravy smejí-byt provaděny vyhradné našim závodem nebo servisni mi stanicemi autorizoványmi firmou STORCH.

Prohlášeni o shodě ES

Název / adresa vystavce: STORCH

že následné uvedené zařizení na základě své koncipace a druhu konstrukce a také v provedeni námí uvedeném do provozu opovidá príslušným základním bezpečnostním požadavkům a požadavkům k ochraně zdrávi směrnic ES.

Pri nami neodsouhlasene zmeene zaifeni ztraci toto prohlaseni svou platnost.

Oznaceni zařizení: Horkovzdušná opalovác pistole

Typ nářadi: Horkovzdušná opalovací pistole

Vyrobek císlo: 65 57 20

Použité směrnice

Směrnice RoHS (omezení použití

Směrnice o nízkém napěti: 2006 / 95 / EG

Směrnice ES Elektromagnetická

slučitelnost: 2004 / 108 / EG

Použité harmonizováne normy

EN 62233:2008 EN 60335-2-45:2002+A1:08+A2:12

EN 60335-1:2012+AC:14+A11:14 EN 55014-1:2006/+A1:2009/+A2:2011

EN 55014-2:2015 EN 61000-3-2:2014

EN 61000-3-3:2013

Zplnomocněnek k sestavení technickích podkladů:
