GEBRUIKSAANWIJZING MET1416 Meister Craft

• 1 Elektrotacker• 100 Nietjes• 100 Nagels• Gebruiksaanwijzing• Garantiebewijs 2 – Technische informatie Technische gegevens Spanning 230 V~/50 HzNominale opname 800 W Veiligheidsklasse IImax. arbeidsgangen 20 x/min.Magazijncapaciteit50 nietjes, TYP 53F,lengte 8–16 mm of 50 spijkers, TYP J,lengte 10–16 mmElektriciteitskabel 350 cmGewicht 0,85 kgTechnische wijzigingen voorbehouden.Geluidsemissie/trillingGeluidsemissie

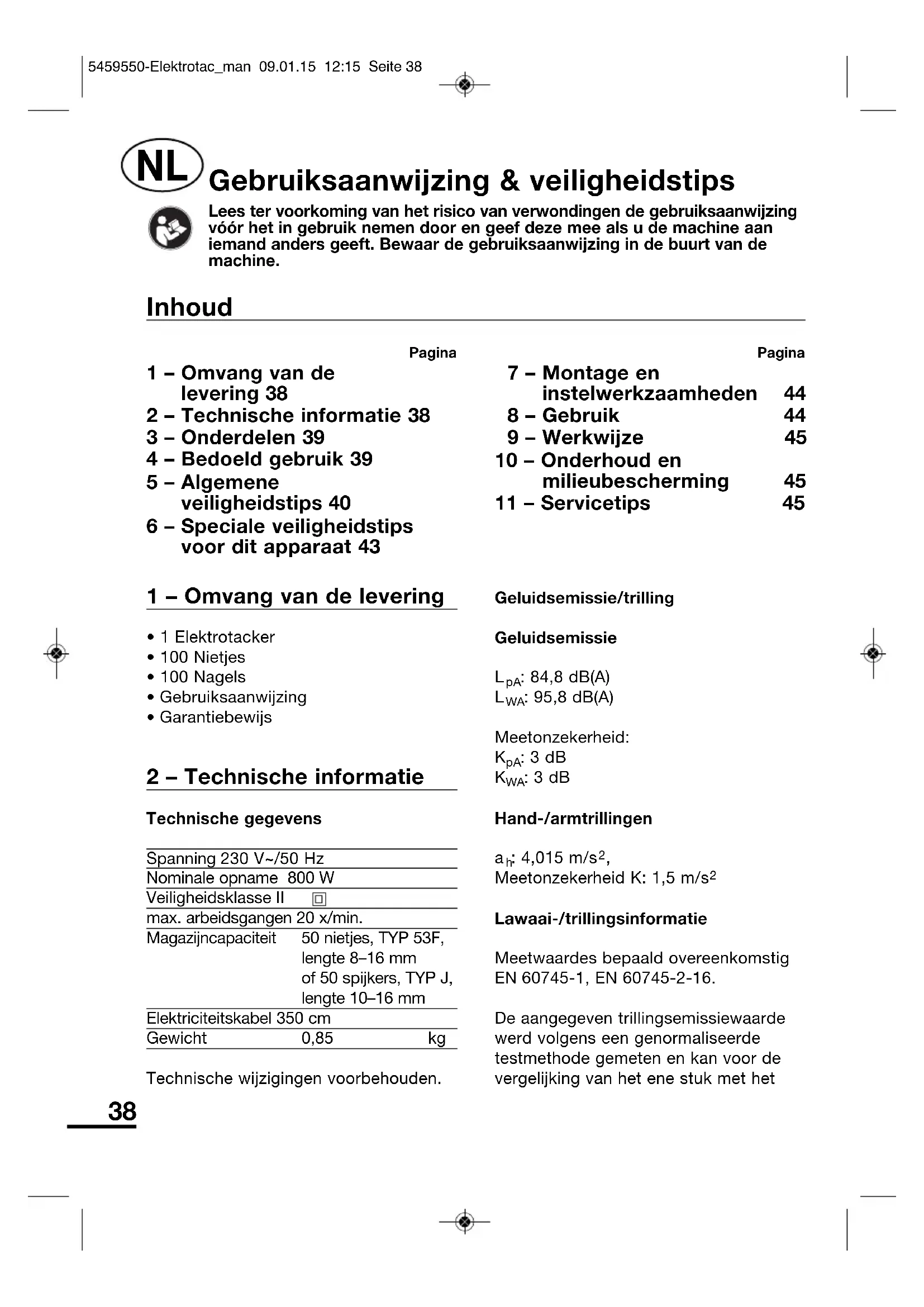

Meetonzekerheid K: 1,5 m/s Lawaai-/trillingsinformatieMeetwaardes bepaald overeenkomstigEN 60745-1, EN 60745-2-16.De aangegeven trillingsemissiewaardewerd volgens een genormaliseerdetestmethode gemeten en kan voor devergelijking van het ene stuk met het Gebruiksaanwijzing & veiligheidstips Lees ter voorkoming van het risico van verwondingen de gebruiksaanwijzingvóór het in gebruik nemen door en geef deze mee als u de machine aaniemand anders geeft. Bewaar de gebruiksaanwijzing in de buurt van demachine. Pagina 1 – Omvang van de levering 38 2 – Technische informatie 38 3 – Onderdelen 39 4 – Bedoeld gebruik 39 5 – Algemene veiligheidstips 40 6 – Speciale veiligheidstips voor dit apparaat 43 Pagina 7 – Montage en instelwerkzaamheden 44 8 – Gebruik 44 9 – Werkwijze 45 10 – Onderhoud en milieubescherming 45 11 – Servicetips 45 Inhoud 5459550-Elektrotac_man 09.01.15 12:15 Seite 3839 andere stuk elektrisch gereedschap worden. De vermelde trillingsemissiewaarde kan ook voor een inleidende inschatting van de nadelige invloed gebruikt worden. OPGELET! De trillings - emissiewaarde kan tijdens het gebruik van het elektrogereedschap van de vermelde waarde verschillen, in functie van de manier waarop het elektrogereedschap gebruikt wordt. Probeer de belasting door trillingen zo gering mogelijk te houden. Tot voorbeeld dienende maatregelen ter vermindering van de belasting door trillingen zijn het dragen van handschoenen bij het gebruik van het gereedschap en de beperking van de arbeidstijd. Daarbij moet met alle fasen van de bedrijfscyclus rekening gehouden worden (bijvoorbeeld tijdspannen, tijdens welke het elektrische gereedschap uitgeschakeld is en tijdspannen, tijdens welke het weliswaar ingeschakeld is, maar zonder belasting in werking is). OPGELET! Een zekere geluidshinder door dit apparaat is onvermijdbaar. Plan daarom lawaai- intensieve werkzaamheden op toegestane en daarvoor geschikte tijdstippen. Houd u desnoods aan rusttijden en beperk de arbeidsduur tot het noodzakelijkste. OPGELET! De inwerking van lawaai kan gehoorschade veroorzaken. Werk daarom uitsluitend met passende gehoorbescherming. Personen die zich in de omgeving bevinden, moeten daarom eveneens passende gehoorbescherming dragen. 3 – Onderdelen 1 Schakelaar “Aan/uit” 2 Contactschakelaar 3 Uitschakelmechanisme 4 Magazijn 5 Magazijnvergrendeling 6 Aansluitsnoer 7 Handgreep 8 Uitschakelbeveiliging 4 – Bedoeld gebruik Deze tacker is geschikt om met de aangegeven nietjes en spijkers houten lijsten, gaas, folie’s, karton, afdicht - profielen, decoratie- en overtrekstoffen enzovoorts op hout en andere geschikte ondergronden te bevestigen. Dit apparaat is er niet voor bestemd, gebruikt te worden door personen (met inbegrip van kinderen) met beperkte fysieke, zintuiglijke of mentale capaciteiten of personen die een gebrek aan ervaring en/of kennis vertonen. Kinderen dienen onder toezicht te staan om te garanderen dat ze niet met het apparaat spelen. Dit apparaat is alleen voor gebruik in huishoudelijke toepassingen bestemd. Niet-reglementair gebruik Alle toepassingen met het apparaat die niet in het hoofdstuk 'Reglementair gebruik' vermeld worden, gelden als niet-reglementair gebruik. Toepassingen waarvoor het elektrogereedschap niet voorzien is, kunnen gevaarlijke situaties en letsels veroorzaken. Gebruik geen toebehoren die niet speciaal voor dit elektrogereedschap voorzien zijn. 5459550-Elektrotac_man 09.01.15 12:15 Seite 3940 De mogelijkheid om het accessoire op het elektrogereedschap te bevestigen, garandeert geen veilig gebruik. Het toegestane slagental van het inzetgereedschap moet minstens zo hoog zijn als het op het elektrische gereedschap aangegeven maximumaantal. Toebehoren, die sneller dan toegestaan draaien, kunnen stukbreken en rondvliegen. Er bestaat verwondingsgevaar. Voor alle daaruit voortvloeiende zaakschade zoals persoonlijke schade die het gevolg is van verkeerd gebruik is alleen de gebruiker van het apparaat aansprakelijk. Bij gebruik van andere resp. niet- originele onderdelen aan de machine vervalt de garantie van de fabrikant. Restrisico's: De gebruiksaanwijzing bij dit elektrogereedschap bevat uitgebreide instructies om veilig te werken. Toch draagt ieder elektrogereedschap bepaalde restrisico's in zich, die ook door de aanwezige veiligheids voorzieningen niet volledig uitgesloten kunnen worden. Bedien elektro gereedschap daarom altijd met de nodige voorzichtigheid. Restrisico's kunnen bijvoorbeeld zijn:

• Aanraken van roterende delen of inzetgereedschap.

• Verwonding door in het rond vliegende werkstukken of delen van werkstukken.

• Brandgevaar bij onvoldoende ventilatie van de motor.

• Gehoorschade bij werken zonder gehoorbescherming. Veilig werken hangt ook af van de mate waarin het bedieningspersoneel vertrouwd is met het respectievelijke elektrogereedschap! Overeenkomstige machinekennis en omzichtig handelen tijdens het werk helpen bestaande restrisico's te verminderen. WAARSCHUWING! Dit elektrogereedschap wekt tijdens het gebruik een elektromagnetisch veld op. Dit veld kan in bepaalde omstandigheden de werking van actieve of passieve medische implantaten nadelig beïnvloeden. Om het risico van ernstige of dodelijke verwondingen te beperken, raden wij personen met medische implantaten aan hun arts en de fabrikant van het medische implantaat advies te vragen, voor het elektrogereedschap gebruikt wordt. 5 – Algemene veiligheidstips voor de omgang met elektrisch gereedschap LET OP! Lees alle veiligheids - voorschriften en aanwijzingen. Wanneer de volgende voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar deze veiligheids - voorschriften en aanwijzingen goed voor later gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereed - schappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer). 5459550-Elektrotac_man 09.01.15 12:15 Seite 4041 1 Werkomgeving a Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b Werk met het gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereed - schappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen. 2 Elektrische veiligheid a De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. b Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d Gebruik de kabel niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f Als het gebruik van het elektrisch gereedschap in een vochtige omgeving onvermijdbaar is, gebruikt u een aardlekschakelaar. Dit beperkt het risico van een elektrische schok. 3 Veiligheid van personen a Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden. b Draag persoonlijke beschermende uitrusting en altijd een veiligheids - bril. Het gebruik van beschermende uitrusting, zoals een stofmasker, slipvaste schoenen, een veiligheids - helm of gehoorbescherming, afhankelijk van de werkomgeving, vermindert het verwondingsgevaar. 5459550-Elektrotac_man 09.01.15 12:15 Seite 4142 c Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroom - voorziening of de accu aansluit en voordat u het oppakt of draagt. Als u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of als u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e Overschat uzelf niet. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden. f Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. g Houd handgrepen droog, schoon en vrij van olie en vet. Vettige grepen met olie zijn glad en leiden tot het verlies van de controle over de kettingzaag. h Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof. 4 Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen a Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap. d Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben 5459550-Elektrotac_man 09.01.15 12:15 Seite 4243 hun oorzaak in slecht onderhouden elektrische gereedschappen. f Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. g Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen en zoals voor dit speciale gereed - schaps type voorgeschreven. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereed - schappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. 5 Service a Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. b Als het netaansluitingssnoer van dit apparaat beschadigd wordt, moet het vervangen worden door een speciaal aansluitingssnoer dat via de fabrikant of zijn klantenservice verkrijgbaar is. 6 – Speciale veiligheidstips voor dit apparaat

• Ga er altijd van uit dat het gereedschap nietjes bevat. Een onbezorgde omgang met het nietpistool kan ertoe leiden dat nietjes onopzettelijk afgeschoten en letsels veroorzaakt worden.

• Richt het gereedschap nooit op uzelf of op andere personen. Een onverwachtse activering ontlaadt de nietjes en veroorzaakt verwondingen.

• Hanteer het gereedschap pas wanneer het vast tegen het werkstuk geduwd is. Als het gereedschap niet in contact met het werkstuk is, kan het nietje van het doel afgeleid worden.

• Verbreek het gereedschap van het stroomnet als er een nietje in het gereedschap vastzit. Bij het verwijderen van het klemzittende nietje zou het nietpistool per ongeluk geactiveerd kunnen worden als het aangesloten is.

• Ga bij het verwijderen van een gekneld nietje voorzichtig te werk. Het mechanisme zou gespannen kunnen zijn en het nietje zou bij de poging, de klemming te verhelpen, plotseling uitgestoten kunnen worden.

• Gebruik dit nietpistool niet voor het bevestigen van elektrische leidingen. Het is niet voor het bevestigen van elektrische leidingen bestemd en kan de beschermende bekleding van de leiding beschadigen en zodoende een elektrische schok of brandgevaar veroorzaken.

• Voor het inzetten van nieten de stekker uit contactdoos halen.

• Stekker alleen met een uitgeschakelde machine in het stopcontact steken.

• Snoer altijd naar achteren van het apparaat wegvoeren.

• Raak de contactschakelaar niet aan. 5459550-Elektrotac_man 09.01.15 12:15 Seite 4344

• Richt het apparaat nooit op personen of dieren. Van een korte afstand afgeschoten nietjes of spijkers kunnen tot ernstig letsel leiden.

• Alleen maar passende nieten gebruiken.

• Voor het gebruik controleren of het magazijn vergrendeld is.

• Bij pausen tijdens het werk de vergrendelingsschakelaar (1) op „O/Aus“ („uit“) schuiven.

• Drag orenbescherming.

• Gebruik het apparaat niet om elektrische leidingen te bevestigen. Veiligheidsidentificatie De symbolen op de behuizing hebben de volgende betekenis: Niet bij het huisvuil gooien! Belangrijk! Gebruiks - aanwijzing in acht nemen! Vrijwillig kwaliteitskenmerk „geprüfte Sicherheit“ (gecontroleerde veiligheid) CE-markering (overeen - stemming met Europese veiligheidsnormen) Behuizing heeft een dubbele randaarding. 7 – Montage en instelwerk zaamheden Aanbrengen van de nietjes/spijkers Netstekker uittrekken! Magazijnvergrendeling (5) lossen en de schuif uittrekken (afb. 2). Nietjes-/ spijkerstrip in het magazijn inleggen (afb. 3+4). Schuif weer inschuiven en vergrendelen (afb. 5). 8 – Gebruik Een verwarming van het apparaat tijdens de werking is normaal en duidt niet op een functiestoring. Het apparaat is tegen een ongewenste inwerkingstelling drievoudig beveiligd: Inschakelen Schakel de schakelaar (4) op “I”. Uitschakelen Apparaat op “0” schakelen. Uitschakelmechanisme Het uitschakelmechanisme (1) geeft bij activering telkens slechts één dosis vrij en schakelt daarna onmiddellijk weer uit. Voor iedere bijkomende dosis moet het uitschakelmechanisme opnieuw geactiveerd worden. OPGELET! Terugslag, gevaar voor verwondingen. Activeringsblokkering De uitschakelbeveiliging (8) bewerkstelligt dat er alleen bij materiaalcontact uitgeschakeld kan worden. Daarvoor de uitschakel -

5459550-Elektrotac_man 09.01.15 12:15 Seite 4445 beveiliging eventueel met beide handen vast op het werkstuk persen. 9 – Werkwijze Afzonderlijke inwerkingstelling Uitschakelbeveiliging (8) opzetten. Apparaat aandrukken en in de aangedrukte toestand uitschakel - mechanisme (1) even indrukken en terug loslaten. Test vóór iedere werkzaamheid de te verbinden materialen op geschiktheid en gedrag en kies het geschikte formaat van de nietjes in overeenstemming met afb. 6. Laadremming verhelpen, kromgebogen nietjes en spijkers opruimen Afhankelijk van de hardheid van het werkstuk kunnen sommige nietjes in het apparaat gekneld geraken. Gelieve in deze gevallen de werkwijze te onderbreken, de netstekker uit te trekken en het nietje met een tang uit het magazijn (6) te verwijderen. Zachte materialen Folie, textiel, schuimstoffen, papier: span het respectievelijke materiaal op de gewenste manier en lijn het exact uit voordat u het nietpistool bedient. Eens geplaatste nietjes en spijkers kunnen meestal enkel met veel moeite verwijderd worden. 10 – Onderhoud en milieu - bescherming

• De machinebehuizing uitsluitend met een vochtige doek reinigen – geen oplosmiddelen gebruiken! Daarna goed afdrogen. Elektrische machines nooit in water onderdompelen.

• Houd altijd de ventilatiegleuven van de machine schoon. OPGELET! Niet meer bruikbare elektro- en accuapparaten horen niet thuis bij het huishoudelijk afval! Ze moeten overeenkomstig richtlijn 2012/19/EU voor afgedankte elektro- en elektronische apparatuur afzonderlijk verzameld en naar een milieuvriendelijk en vakkundig recycling - centrum gebracht worden. Breng niet meer bruikbare elektrische apparatuur naar een plaatselijk inzamelpunt. Verpakkingsmaterialen naar soort gescheiden inzamelen en conform de plaatselijke bepalingen afvoeren. Vraag voor details bij uw gemeente na. 11 – Servicetips

• Bewaar de machine, de handleiding en eventuele hulpstukken in de originele verpakking. Op die manier heeft u zowel alle informatie als alle onderdelen steeds bij de hand.

• Meister-gereedschappen behoeven nauwelijks enig onderhoud. Voor het schoonmaken van het machinehuis is een vochtige doek voldoende. Elektromachines nooit in het water houden. Verdere aan wijzingen treft u in de handleiding aan.

• Meister-artikelen worden aan strenge kwaliteitscontroles onderworpen. Mocht er desondanks toch nog een defect m.b.t. het functioneren optreden, dan verzoeken wij u de 5459550-Elektrotac_man 09.01.15 12:15 Seite 4546 machine aan ons service-adres toe te zenden. De reparatietijd zal maximaal ca. 2 weken duren.

• Een korte beschrijving van het defect verkort zowel de tijd die nodig is om de fout op te sporen, als de reparatietijd zelf. Zolang de garantie geldig is, gelieve u de te repareren machine met het garantie-certificaat en de kassabon op te sturen.

• Als de reparatie niet (meer) onder de garantie valt, dan zullen wij de reparatiekosten helaas in rekening moeten brengen. ATTENTIE! indien het apparaat door u wordt opengemaakt, dan vervallen al uw aanspraken op garantie. BELANGRIJK! Wij wijzen er uitdrukkelijk op, dat wij volgens de wet op de productaansprakelijk heid niet voor door onze apparaten veroorzaakte schade op hoeven te komen, voor zover deze door ondeskundige reparatie veroorzaakt of bij een vervangen van onderdelen niet onze originele onderdelen of door ons goedgekeurde onderdelen gebruikt werden en de reparatie niet door de klantenservice van Meister Werkzeuge GmbH of een geautoriseerde vakman uitgevoerd werd! Dit geldt ook voor de gebruikte accessoires.

• Ter voorkoming van transportschade verzoeken wij u de machine deugdelijk te verpakken, respectievelijk de originele verpakking te gebruiken.

• Ook na het verstrijken van de garantietermijn kunt u op ons blijven rekenen, omdat eventuele reparaties aan Meister-artikelen dan tegen lage kosten door ons worden uitgevoerd. 5459550-Elektrotac_man 09.01.15 12:15 Seite 4647 1 – Zakres dostawy
