VDPC146 - Effectenmachine HQ - Gratis gebruiksaanwijzing en handleiding

DMX-kanalen	24
Protocol	DMX512
Voeding	12 V DC / 500 mA (adapter inbegrepen)
Rackformaat	19"
Afmetingen	19" x 266 x 85 mm
Gewicht	3,6 kg
Maximale DMX-kabellengte	100 m
DMX-uitgang	Vrouwelijke 3-polige XLR
Audio-ingang	RCA (100 mV - 1 Vpp)
MIDI-connectoren	5-polige DIN In / Out / Thru
Voetpedaalingang	6,35 mm stereo jack
Aantal geheugens	24
Maximale stappen per sequentie	99
Maximale patronen	48 (4.600 scènes)
Zekering	F 0,5 A / 250 V
Geheugen back-up batterij	Inbegrepen (3/V80H'VP2)

Veelgestelde vragen - VDPC146 HQ

Waarvoor wordt de HQ Power VDPC146 gebruikt?

De VDPC146 is een 24-kanaals DMX lichtregie. Hiermee kunt u DMX512-compatibele spots, lichteffecten of effectmachines programmeren en aansturen, vanaf een 19" rackinterface of in stand-alone modus.

Hoeveel spots of DMX-apparaten kan hij aansturen?

De VDPC146 beheert 24 DMX-kanalen. Afhankelijk van het aangesloten apparaat kan één enkele spot 1 tot meerdere kanalen gebruiken. De maximale DMX-kabellengte is 100 m tussen de console en het laatste apparaat.

Hoe sluit ik de VDPC146 aan op mijn DMX-apparaten?

Verbind de 3-pins XLR vrouwelijke uitgang van de regie met de DMX-ingang van uw eerste apparaat met een standaard DMX-kabel, en koppel de apparaten vervolgens in een daisy-chain. Vergeet de 120 ohm terminator niet op het laatste apparaat in de keten.

Hoeveel sequenties kunnen er geprogrammeerd worden?

Het interne geheugen kan 24 chase-geheugens opslaan, elk met maximaal 99 stappen. Het is mogelijk om tot 48 patronen te creëren verdeeld over 4 pagina's, voor een totaal van 4.600 scènes.

Kunnen de effecten gesynchroniseerd worden met de muziek?

Ja. Sluit een geluidsbron aan op de RCA-ingang (niveau 100 mV - 1 Vpp) en activeer de muziekreactieve modus. De regie analyseert het signaal en triggert de scènewisselingen op het ritme van de bas. U kunt ook de Tap Sync functie gebruiken om handmatig het tempo in te stellen.

Is de VDPC146 MIDI-compatibel?

Ja. De regie beschikt over drie 5-pins DIN MIDI-connectoren (In, Out, Thru) voor integratie in een bestaand MIDI-setup. Hiermee kunt u bijvoorbeeld scènes triggeren vanaf een sequencer of toetsenbord.

Gaat het geheugen verloren bij een stroomuitval?

Nee. De VDPC146 is uitgerust met een back-up batterij (model 3/V80H'VP2, meegeleverd) die de opgeslagen programma's behoudt, zelfs wanneer deze is uitgeschakeld. Vervang deze batterij als de geheugens verloren gaan bij elke uitschakeling.

Hoe gebruik je een pedaal met de VDPC146?

Sluit een compatibel pedaal (voetschakelaar) aan op de 6,35 mm stereo jack-ingang. Hiermee kunt u van scène wisselen of effecten activeren in handsfree modus, handig tijdens een show of animatie.

Kan de VDPC146 in een rack worden geïnstalleerd?

Ja. Het chassis heeft een 19" rack formaat (hoogte 85 mm). Het kan ook op een tafel worden gebruikt dankzij de meegeleverde poten.

Wat te doen als de regie sommige kanalen niet meer bestuurt?

Controleer eerst de DMX-adressering van uw apparaten: elk apparaat moet een startadres hebben dat overeenkomt met het kanaal dat u bestuurt. Controleer ook de continuïteit van de DMX-bekabeling en de aanwezigheid van de terminator. Als het probleem aanhoudt, reset dan de regie door de voeding uit te schakelen en opnieuw aan te sluiten.

Welke voeding is nodig voor de VDPC146?

De regie werkt op 12 V DC / 500 mA. De netadapter is meegeleverd in de doos. De interne zekering is een F 0,5 A / 250 V; controleer en vervang deze zekering indien nodig bij een stroomstoring.

Kan de VDPC146 op afstand worden bediend?

Ja, via MIDI (scènes triggeren vanaf een sequencer of externe controller) of via de 6,35 mm jack pedaal voor het wisselen van scène met de voet. Er is geen draadloze bediening bij dit model.

GEBRUIKSAANWIJZING VDPC146 HQ

1. Inleiding & Kenmerken

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbol op het toestel of de verpakking geeft aan dat, als het na+zijn levenscyclus worden weggeworpen, dit toestel schade kan toebren gen aan het milieu.

Gooi dit toestel (en eventuele batterijen) Niet bij het gewone huishoudelijkke afval; het moet bij een gespecialiseerd bedrijf verechtkomen voor recyclage.

U moet dit toestel maar uw verdeler ofaar een loka al recyclagepunt brengen.

Respecteer deplaatselijk ke milieuuwetgeving.

Hebt u vragen, contacteer dan deplaatselijke autoriteiten inzake verwijdering.

Dank u voor uw aankoop! Lees de hancleiding voor u het toestel in gebruik neemt.

Dit is een 24-kanaals DMX Lichtsturing. Het toestel worden gestuurd door een microprocessor en is volledig DMX512-en MIDI-compatible. Het toestel kan max. 48 programma's sturen en max. 4 paginga's kurnen worden geprogrammeerd met in totaal 4500 stappen. Ga na of het toestel werden beschadigd tijders het transport. Zo ja, stel dan de installmentie van het toestel uit en raadpleeg uw dealer.

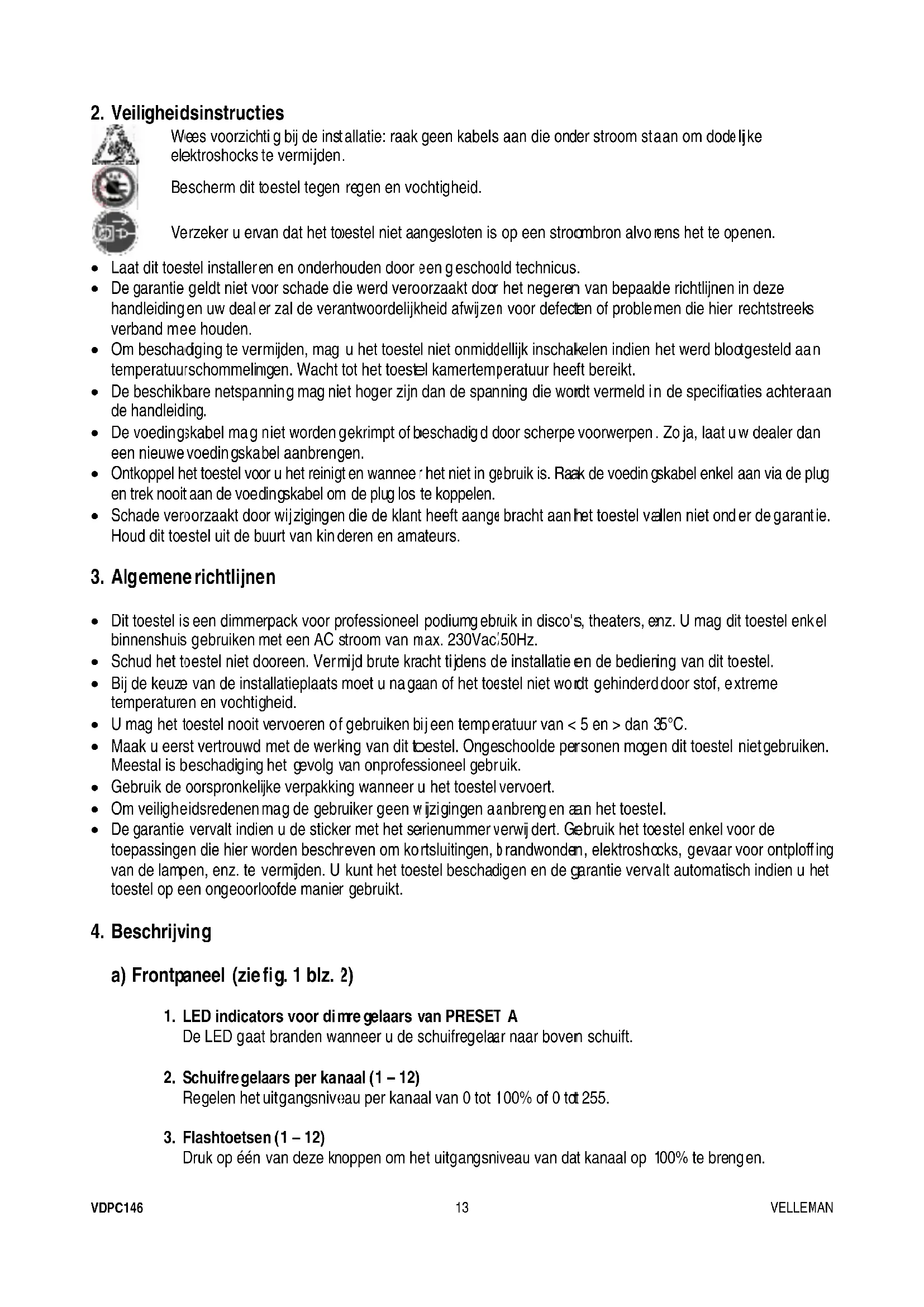

2. Veiligheidsinstructies

Wees voorzichtig bij de installmentie: raak geen kabels aan die onder stroom staan om dode like elektrshocks te vermijden.

Beschem dit toestel gegen regen en vochtigheid.

Verzeker u ervan dat het toestel Niet aangesloten is op een strocmbron alvoens het te openen.

• Laat dit toestel installeren en onderhonden door een geschoald technicus.
• De garantie geldt nicht voor schade die werden veroorzaakt door het negeren van bepaalde richtlijnen in deze handleidingen uw dealer za de verantwoordelijkheid afwijzen voor defecten of problemen die hierrechtstreels verband mee honden.
• Om beschadiging te vermijden, mag u het toestel Niet onmiddelijk inschakelen indien het werk blodgesteld aan temperatuurschommelingen. Wacht tot het toestel kamertemperatuur hebelt bereikt.
• De beschikbare netspanning mag nicht hoger+zijn dan de spanning die wordt vermeld in de specificaies achteraan de handleiding.
• De voedingskabel mag nicht worden gekrimpt of beschadigd door scherpe voorwerpen. Zo ja, LaTeX u w dealer dan een十几年e voedingskabel aanbrengen.
• Ontkoppel het toestel voor u het reinigt en wonneer het Niet in gebruik is. Raak de voedin gskabel enkel aan via de plug en trek nooit aan de voedingskabel om de plug los te koppelen.
  Schade veroorzaakt door wijzigingen die de klant heaigt aange bracht aan het toestel vallen nicht onder de garantie. Houd dit toestel uit de buurt van kinderen en amateursurs.

3. Algemenerichtlijnen

• Dit toestel is een dimmerpack voor professioneel podiumg ebruik in disco's, theaters, enz. U mag dit toestel enkel binnenshuis gebruiken met een AC stroom van max. 230Vac'50Hz.
  Schud het toestel Niet dooreen. Vermijd brute krachtijdens de installatione en de bediening van dit toestel.
• Bij de keuze van de installmentieplaats moet u nagaan of het toestel Niet worden gehinderdoor stof, extreme temperaturen en vochtigheid.
• U mag het toestel nooit vervoeren of gebruiken bijeen temperatuur van < 5 en > dan 35^ C .
  Maak u eerst vertrouwd met de werking van dit toestel. Ongeschoolde personen moen dit toestel nicht gebruiken. Meestal is beschadiging het gevolg van onprofessioneel gebruik.
• Gebruik de oorspronkelijke verpakking wanner u het toestel vervoert.
• Om veiligheidsredenen mag de gebruiker geen wijzigingen aanbreng en aan het toestel.
• De garantie vvert indien u de sticker met het serienummer verwijdert. Gebruik het toestel enkel voor de toepassingen die hier worden beschreiben om kortsluitingen, brandwonden, elektrashocks, gevaar voor ontploffing van de lampen, enz. te vermijden. U kunt het toestel beschadigen en de garantie vvert automatisch indien u het toestel op een ongeoorloofde manier gebruikt.

4. Beschrijving

a) Frontpaneel (ziefig. 1 blz. 2)

1. LED indicators voor dimre gelaars van PRESET A

De LED gaat branden wanner u de schuifregelaar maar boven schuift.

1. Schuifregelaars per kanaal (1-12)

Regelen het uitgangsiveau per kanaal van 0 tot 100% of 0 tot 255.

1. Flamshtoetsen (1-12)

Druk op een van deze knappen om het uitgangsniveau van dat kanaal op 100% te brengen.

1. LED indicators voor dimregelaars van preset B
   De LEDlicht op wanner u de schuifregelaar hier boven schuift.
2. LED indicators voor keuze van scene of chase
3. Schuifregelaars per kanaal (13-24)

Regelen het uitgangsnavan per kanaal van 0 tot 100% of 0 to255.

1. Flash toetsen (13-24)
   Druk op een van deze knappen om het uitgangsiveau van dat kanaal op 100% te brengen.
2. MASTER A fader
3. BLIND

Druk deze toets geleiktijdig in met een van de flashtoetsen om dat kanaaluit te schakelen in de CHASE/SCENES mode.

1. Master B fader
2. HOME

Druk deze toets geleijktijdig in met een flashtoets om dat kanaal opnieuw te activeren in de CHASE/SCENES mode.

1. Schuifregelaar voor gadetijd
   Regel de fadetijd met deze schuifregelaar.
2. TAP SYNC
   Druk deze knop tweemaal in op het ritme van de muziek om de snelheid van de AUTO CHASE mode in te stellen.
3. Schuifregelaar SPEED

Om de snelheid van de chase manueel te regelen.
15. FULL ON

Druk op deze knop om het uitgangsiveau van alle kanalenaar 100% te doen springen.

1. Schuifregelaar AUDIO LEVEL

Regelt de muziekgevoeligkeit van de audio-ingang.

1. BLACK OUT

Druk op deze knop om het uitgangsiveau van alle kanalen terug te brengen tot 0% .

1. STEP

Druk op deze knop om in een programme stap voor stap te selecteren (SPEED schuifregelaar要去 zich in de laagste stand bevinden : SHOW MODE)

1. AUDIO

Een druk op deze knop geeft u toegang tot de instelmode voor audio.

1. HOLD

Houd deze knop ingedrukt om de chase te onderbreken.

21. PARK

Met deze knop kiest u SINGLE CHASE of MIX CHASE in de CHASE/SCENES mode. In de DOUBLE PRESET mode drukt u op PARK B om de max. waarde voor MASTER B te activeren. In de SINGLE PRESET mode drukt u op PARK A om de max. waarde voor MASTER A te activeren.

22. REC EXIT

Druk op deze knop om een kanaal toe te voegen of te elimineren. De bijhorende LED brandt wonneer het toestel zich in de kill mode bevindt. Druk op om het even welke flashtoets om het uitgangsniveau van alle kanalen te herleiden tot 0% met uitzondering van het gekozen kanaal. Deze knop deactiveert tevens de opnamemode.

23. RECORD

Druk op deze knop om een stap van een programma op te nemen.

24. PAGE

Selecteer de gewenste scene of chase op de gekozen pagina (1-4).

25. MODE SELECT

Druk op deze knop in de CHASE/SCENES mode om te kiezen:tussen de DOUBLE PRESET of SINGLE PRESET mode.

26. DARK

Om de Lichtsterkte van alle kanalen te herleiden tot 0, met inbegrip van de kanalen die zich op dat moment in FLASH of FULL ON mode bevinden.

27. ALL REV

Keert derichting van de chase om.

28. 0% of 0-255

De display schakelt over van 0-100% maar 0-255 en omgekeerd.

29. REV ONE

Houd deze knop ingedrukt en druk op een willekeurige knop van PRESET B. De geselecteerde scene wird nu afgespeeld in omgeekerde richting.

30. CHASE REV

Met deze knop=kunt u de chase omkeren die wordt gestuurd door de SPEEDD schuifregelaar.

31. BEAT REV

Met deze knop=kunt u de chase doen omkeren op het ritme van de muziek.

b) Achterpaneel (zie fig. 2 blz. 4)

1. Voedingsingang : 12-20Vdc / 500mA
2. MIDI THRU : dient om de MIDI data door te sturen die worden ontvangen via de MIDI IN connector
3. MIDI OUT
4. MIDI IN
5. DMX OUT : 3-pins vrouwelijke XLR
6. DMX POLARITY : kies de polariteit van de DMX uitgang (DMX OUT)
7. AUDIO INPUT : RCA (cinch) line in : 100mV, 1Vp-p
8. REMOTE : de FULL ON en BLACKOUT functies können vanop afstand worden gestuurd via een 6.35mm stereo jack

c) Aansluitingen

De fabrikant is Niet aansprakelijk voor schade veroorzaakt door verkeerde aansluitingen.

Sluit de meegeleverde adapter aan op de DC jack en stop het andere uiteinde in een netstekkker.

Gebruik de XLR kabel voor de aansluiting op het Lichtnet van het toestel dat u wilt sturen. Verbind de MIDI kabels met de juiste MIDI aansluitingen.

5. Bedieningsinstructies

A) Programmeren

1) Ophonemode verlaten

Houd de RECORD knop ingedrukt.
- Druk op de REC EXIT knop.
- Laat de RECORD knop los.

De rode LED indicator boven de RECORD knop dooft nu uit. De programmeermode is nu gedeactiveerd en kan nicht worden gezruikt.

2) Ophonemode activeren

Houd de RECORD knop ingedrukt.
- Druk op de volgende flashtoetsen in PRESET A:1-5-6-8
- Laat de RECORD knop los.

De rode LED indicator boven de RECORD knoplicht op. De programmeermode is nu geactiveerd en kan worden gezruikt.

3) Alle programma's wissen

Houd de RECORD knop ingedrukt.
- Druk op de volgende flashtoetsen in PRESET A:1-3-2-3.
- Laat de RECORD knop los.

4) Geheugen wissen

Houd de RECORD knop ingedrukt.
- Druk de REC CLEAR knop in.
- Laat beiden knappen los.

5) Een scene opnemen

• Druk op MODE SELECT om de functie 1-24 SINGLE / PRESET PARK te selecteren. De groene LED indicatorlicht op.
• Selecteer de gewenste pagina met de PAGE knop
• Plaats beiden master faders in de hoogste stand (MASTER A = 10 & MASTER B = 0)
• Plaats de 24 schuifregelaars (1 per kanaal) in de gewenste stand.
• Druk op de RECORD knop om de scène op te slaan in het geheugen.
• Plaats beiden master faders in de laagste stand (MASTER A = 0 & MASTER B = 10).
  Houd de RECORD knop ingedrukt
• Druk op de flashtoets van uw keuze (13-24)
• Laat de RECORD knop los.

De scène is nu opgeslagen onder een van de toetsen van n^7 in fig. 1 op blz. 2.

6) Een scene wissen

• Selecteer de gewenste pagina met de PAGE knop
• Houd de RECORD knop ingedrukt.
• Druk 2 x op de flashtoets (13 - 24) waaronder de scène was opgeslagen
• Laat de RECORD knop los

7) Een chase opnemen

• Druk op MODE SELECT om de functie 1-24 SINGLE / PRESET PARK te selecteren. De groene LED indicatorlicht op.
• Selecteer de gewenste pagina met de PAGE knop
• Plaats.beide master faders in de hoogste stand (MASTER A = 10 & MASTER B = 0)
• Plaats de 24 schuifregelaars (1 per kanaal) in de gewenste stand.
• Druk op de RECORD knop om de scène op te slaan in het geheugen.
• Plaats de 24 schuifregelaars (1 per kanaal) opniew in de juiste stand.
• Druk op RECORD om de tweede scène op te slaan in het geheugen
  Herhaal de LASTe twee stappen tot max. 999 scenes zich geprogrammeerd
• Plaats beiden master faders na het programmeren op de minimumstand (MASTER A = 0 and MASTER B = 10)
• Druk op de gewenste flashtoets (13 - 24)
• Laat de RECORD knop los

De chase is nu opgeslagen onder eén van de toetsen van n^7 in fig. 1 op blz. 2.

8) Een stap van een programme wissen

• Houd de EDIT knop ingedrukt
• Druk een flashtoets in maar keuze (13 - 24).
• Laat de EDIT toets los. De gele LED indicator van de gekozen scènelicht op.
• Plaats de speed fader in de laagste stand (in de SHOW MODE) en Zoek de scene die u wilt deleten met de STEP knop
• Druk op DELETE om de stap te wissen.

9) Een stap invoegen in een programme

• Druk op MODE SELECT om de functie 1-24 SINGLE / PRESET PARK te selecteren. De groene LED Licht op.
• Gebruik de PAGe knop om de pagina (1 - 4) te selecteren waar de scene moet worden ingevoegd.
• Plaats beiden master faders in de laagste stand (MASTER A = 0 and MASTER B = 10),plaats de FADE schuifregelaar in de hoogste stand en de SPEED schuifregelaar in de laagste stand (SHOW MODE).
  Schuif de fader maar boven van de stap die moet worden ingeveoggd.
• Druk op RECORD
• Selecteer CHASE/SCENES (rode LED indicator brandt) met de MODE SELECT button
  Houd EDIT ingedrukt
• Druk op de flashtoets van de scene die moet worden ingevoegd in die stap.
• Laat de EDIT toets los (de gele LED van de geseleerde scene Licht op)
• Druk op de STEP toets tot u de scène vindt die volgt op de scène die u wilt invoegen
• Druk op INSERT om de scène toe te voegen aan die stap van het programme.
  Houd de RECORD toets ingedrukt
• Druk op de REC EXIT toets
• Laat bevde knoppen los om de programmeermode te verlaten

10) Programma selecteren en aftspelen

• Druk op MODE SELECT tot de groene LED indicator van 1-24 SINGLE / PRESET PARK gaat branden.
• Selecteer de gewenste pagina (1 - 4) met de PAGE knop
• Plaats de MASTER faders in de hoogste stand
• Plaats de kanaalregelaar voor de scène in kwestie in de laagste stand en verrolgens in de hoogste stand om het programme dat is opgeslagen onder die fader te selecteren en verrolgens te doeen lopen.

11) Programma doen lopen met de TAP SYNC ritmeregeling

• Ga na of de muzieksturingsfunctie is uitgeschakeld (druk op de AUDIO knop om de AUDIO LED indicator te doe nuitdoven).
• Selecteer MIX CHASE met de PARK knop. De gele LED indicator brandt
• Selecteer het programma dat u wilt afspelen
• Stel de snugheid in met de schuifregelaar SPEEDD en druk 2 x op TAP SYNC om de werkig te synchroniseren met het ritme van de muziek
  Houd REC SPEED ingedrukt.
• Druk op de geschikte flashtoets onder PRESET B om de neue instellingen op te slaan

12) Programma afspelen met de schuifregelaar SPEED

• Ga na of de muzieksturingsfunctie is uitgeschakeld (druk op de AUDIO knop om de AUDIO LED indicator te doe nuitdoven).
• Selecteer MIX CHASE met de PARK knop. De gele LED indicator brandt
• Selecteer het programma dat u wilt afspelen
• Plaats de schuifregelaar speed in de laagste stand (= SHOW MODE)
  Houd REC SPEED ingedrukt.
• Druk de juiste flashtoets van PRESET B in om de nieuwe instellingen op te slaan

Het programme worden nu gestuurd door de realtime bewegingen van de SPEEDRegeling.

13) Voorbeeld

• Stel het toestel in de programmeermode (zie "2) Opnamemode activeren" op blz. 5)
• Druk op MODE SELECT tot de groene LED indicator van 1-24 SINGLE / PRESET PARK brandt
• Plaats de beiden MASTER faders en de FADE schuifregeling in de hoogste stand en de SPEED regeling in de laagste stand.
• Selecteer pagina 1 met de PAGE knop
• Plaats kanaalfaders 1-3-5-7-9-11-13-15-17-19-21-23 in de hoogste stand
• Druk op RECORD (op de LED display leest u 001 af)
• Plaats kanaalfaders 2-4-6-8-10-12-14-16-18-20-22-24 in de hoogste stand
• Druk op RECORD (op de LED display leest u 002 af)
• Selecteer CHASE / SCENES door een druk op MODE SELECT
  Houd RECORD ingedrukt
• Druk de flashtoets van kanaal 13 in
• Laat beiden knoppen los. De LED indicators van alle kanalen knipperen kortstondig.

Het looplicht is nu geprogrammeerd op pagina 1 onder scene 1.

Even een praktisch voorbeeld :

1. Plaats beiden master faders in de laagste stand
2. Plaats de SPEEDD fader in de hoogste stand
3. Plaats de fader voor SCENE 1 in de hoogste stand

Schuif de SPEEDfader maar boven of beneden om de snugheid van het looplicht aan te passen. Wanner de SPEEDfader zich in de laagste stand bevindt (SHOW MODE)kest u de STEP knop indrukken om de scene stap per stap te bekijken.

Druk op de AUDIO knop (de groene LED indicator Licht op) indien u het looplicht op het ritme van de muziek wilt doen werkken. Regel de muziekgevoeligheid met de AUDIOLEVEL fader. Druk nogmaals op AUDIO om deze mode te verlaten.

U kunt het looplicht ook manueel synchroniseren met de muziek. Druk 2 x op de TAP SYNC knop. De interval:tussen de eerste en de tweede druk op de knop bepaalt het ritme van het looplicht. Met andere worden : druk de knop 2 x in op het ritme van de muziek. De SPEED dader neemt opnieuw de controle over wanner u deze LASTe beweegt.

B) Instellungen voor slelheid

3) Snelheidsregeling (max. 5 min):

• Houd RECORD ingedrukt
• Druk FLASH toets 5 in PRESET A 3 x in
• Laat de RECORD toets los

De gele LED indicator naast 5MIN (links)licht nu op en geeft aan dat de schaal aan de linkerkant worden gezruikt voor de SPEEDD fader.

4) Snelheidsregeling (max. 10 min):

• Houd RECORD ingedrukt
• Druk FLASH toets 10 in PRESET A 3 x in
• Laat de RECORD toets los

De gele LED indicator naast 10MIN (rechts)licht nu op en geeft aan dat de schaal aan de linkerkant worden gezruikt voor de SPEEDFader.

C) Andere functies

1. BLIND knop

• Houd de BLIND knop ingedrukt.
• Druk op een willekeurige FLASH toets om dit kanaaluit te schakelen.

2. HOME knop

• Houd de HOME knop ingedrukt.
• Druk op een willekeurige FLASH toets om dit kanaal opnieuw te activeren.

3. TAP SYNC knop

• Druk deze knop 2 × in om het ritme van de muziek manueel te bepalen (dit werkt enkel in de STEP mode en nicht in de AUDIO mode). De interval tussen de eerste en tweede druk op de knop bepaalt de snugheid

4. FULL-ON knop

• Alle kanalen branden op 100% sterkte zolang u deze knop ingedrukt houdt.

5. BLACK OUT knop

• Het programme wordenverder uitgevoerd maar de aangesloten toestellen ontvangen geen signala zolang de gele BLACK OUT LED brandt.
• Druk de BLACK OUT knop nogmaals in om deze functie UIT te schakelen.

Houd RECORD ingedrukt
- Druk FLASH toets 1 in PRESET A 3 x in
- Laat RECORD los
Op de display leest u nu CH1, wat aangeeft dat het toestel zich in de MIDI-IN mode bevindt
- Druk op de gewenste FLASH toets (1 - 16) om dit MIDI kanaal toe te wijzen aan dit DMX kanaal
Houd RECORD ingedrukt
- Druk op REC EXIT om deze mode te verlaten

2. MIDI-OUT mode

Houd RECORD ingedrukt
- Druk FLASH toets 2 in PRESET A 3 x in
- Laat RECORD los
Op de display leest u CHO, wat aangeeft dat het toestel zich in de MIDI-OUT mode bevindt
- Druk de gewenste FLASH toets in (1 - 16) om dit MIDI kanaal toe te wijzen aan dit DMX kanaal
Houd RECORD ingedrukt
- Druk op REC EXIT om deze mode te verlaten

3. Ontvangst van een file

Houd RECORD ingedrukt
- Druk FLASH toets 3 in PRESET A 3 x in
- Laat RECORD los
Op de display leest u IN, wat aangeeft dat het toestel maar is om een file te ontvangen
- Alle andere bewerkungen worden gedeactiveerdijdens de ontvangst van de file. De ontvangst worden automatisch afgesloten wanner de volledige file is ontvangen of indien er zich een fout voordoet.

4. Versturen van een file

Houd RECORD ingedrukt
- Druk FLASH toets 4 in PRESET A 3 x in
- Laat RECORD los
Op de display leest u OUT, wat aangeeft dat het toestelkaar is om een file te versturen
- Alle andere bewerkingen worden gedeactiveerdijdens het versturen van de file. Het versturen worden automatisch stopgezet wonneer de volledige file is verzonden of indien er zich een foudoet.

E) Speciale Functies

1. Fadetijd

De hoeveelheidijd die verstrikt bij het dimmen van de uitgang van 100% aan 0% of omgekeerd.

2. Enkelvoudige Chase

De scenes worden om beurt uitgevoerd en op de display leest u NO af. Regel de snugheid met de SPEED dader.

3. Mix Mode

Alle geselechte programma's worden tezelfderijd uitgevoerd, waar bij elk programma zich eigen chasesnelheid heeft.

4. Aanduidingen voor gadetijd en chasesnelheid

Bij een duur van meer dan 1 minuut worden twee puntes gebruikt bv. 1 minut en 15 seconden worden weergegeven als 1.15.

Bij een duur van minder dan een minuut wordt slechts 1 punte gebruikt bv. 11.5 seconden wordt weergegeven als 11.5

5. MIDI files zenden en ontvangen

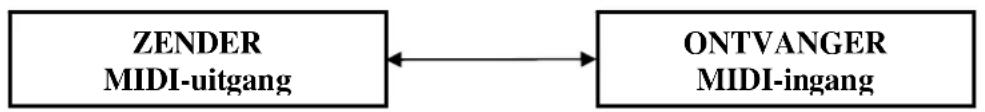

Open-loop mode

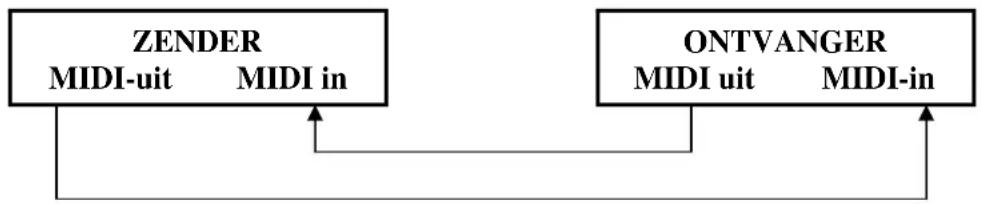

Closed-loop mode

6. Te lage voedingsspanning

Bij een te lage voedingsspanning leest u LOP op de display. Kijk uw voeding na. Het is möglichk dat LOP kortstondig versuschijnt net nadat u het toestel heeft ingeschakeld. Maak u hierover geen zorgen, dit is volledig normalaal.

7. MIDI Run

• Het toestel schakelt over op standby mode indien gedurende 10 minuten geen MIDI data worden ontvangen.
• U要去 de toestelcode (=55H) ingeven om een file te kuren ontvangen of verzenden. U kurz scènes toevoegen aan het geheugen of scènes uit het geheugen oproepen. U kurz tevens info uitywisselen met een toestel dat is aangesloten op uw VDPDMXC146.
• Dit toestel zendt en ontvangt NOTE informatatie als volgt :

“NOTE ON” NUMMER SNELHEID BANK
22 - 69 Program Master Programma 1 - 48 aan/uit
70 - 93 kanaaldimmer Kanaal 1 - 24 aan/uit
94	FULL-ON
95	DARK
96	HOLD
97 Audio chase aan/uit
98 CHASE / SCENE S mode
99 DOUBLE PRESET mode
100 SINGLE PRESET mode
101 Step change (veranderen stap)
102	BLACK

8. Display omschakelen van 0 - 100% maar 0-255 of mg ekeerd

Houd RECO RD ingedrukt
Druk de % OF 0-255 toets in
- Laat RECORD los

6. Reiniging en onderhoud

1. Alle gebruekte schroeven要去en goed zich aangespannen en moen geen sporen van roest vertonen.
2. De vorm van de behuizing, het montagematerialiaal en de aansluiting en moet onveranderd blijven bv. geen extra gaten borer in montagebeugels, deaansluitingen nicht bewerten, enz.
3. De voedings kabels nog en Niet beschadigd zichn. Laat het toestel installeren door een geschoold technicus.
4. Verbreek de verbinding met hetlichtnet voor u met onderhoud swerkzaamheden begint.
5. Veeg het toestel geregeld schoon met een vochtig doek. Gebruik geen alcohol of solventen.
6. Laat het onderhoud over aan een geschoold technicus. Bestel eventuale reserveonderdelen bij uw dealer.

7. Technische specificaties

Voeding

Aantal DMX-kanalen

Max. kabellenge

DMX-uitgang

Audio Line-ingang

MIDI-ingang, uitgang, through pput

Ingang foot control

Zekering

Afmetingen

Gewicht

AC/DC adapter 12-20Vdc/500mA

24

100m

3-pin vrouweling XLR

RCA (cinch) 100mV , 1Vp-p

De gegevens in deze handleiding kuren te allen tijde worden gewij zigd zonder voorafaande kennis经营活动。

VDPC146 - RÉGIE DE LUMIÈRE DMX 24 CANAUX

Vellem an® service- en kw aliteitsgarantie

Velleman® heeft ruim 35 Jaar ervaring in de elektronicawereld en verdweit ineer dan 85 landen.

Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijkke bepalingen geldig in de EU. Om de kwaliteit te waarborgen,

undergaan one producten op regelmatige liestippen een extra kwaliteitiscontrole, zowel door once eigen kwaliteitaelfding als door externe gespecialiseerde organisations. Mocht er ondands deze voorzogen toeh een probleem optrenden, dan kunt u steeds een beroep doe on op的那一worborg (zie waerborgvooraarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

Op alle consumentengoederen geldt een garantiepeiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum

• Indien de klacht gegen is en een Gratis reparate of verrang van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman@ beslissen het desbetreflende artikel te verrangen door een gelijkwaardig artikel of de aankoopson van het artikel geedeeltijk of voledig terug te betalen. In dat geval krijgt u een verrangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot een Jaar na aankoop en levering, of een verrangend product gegen 50% van de kosprijs of terugbetaling van 50% bij ontdekking na een Jaar tot 2aar.

Valt Niet onder Waarborg:

• alle rechtstreeke of onrechtstreeke schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsoek inhoud (bv. verlies van data), vergoeding voor eventuèle winstderving.

• verbruiksgoeden, onderden of hulpstukken die regelmattig dielen te worden verrangen, zoals bv. batterijen, lampen, rubberen onderden, aandrijfrien... (onbeperke lijst).

• defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

met de voorschriften van de fabrikant.

• schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik worden de garantieperiode herleid tot 6 maand).

• schadeveroorzaakt door onvoldoende bescherming bij transport van het apparaat.

• alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®

Toe stennen dienen ter reparatie aangeboden te woden bij uw Velleman®-verderel. Het toestiel drent verzgezd te zichen van het oorspronkelijke aankoopbewijs. Zorg voor een degelijkke verpakking (bij voorkui de originele verpakking) en voegt een duidelijk foutom schrijving bij.

Tip: alvorens het toestel voor reparatie aan te beden, kijk nog eens na of er geen voor de hand ligmente reden is waarom het toestel zichen te handlehandeigend).Op deze wijze kunst u Kosten en tijd besparen.Denk eraan dat er ook voor Niet-defecte toestellen een koor favortre aangereket kan worden.

Bij reparations buiten de waarborgperiode zullen transportkosten aangerekend worden.

Elke com merciele garantie LAST deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
