GEBRUIKSAANWIJZING NQA2060G2 Bogen

Installatie- en Bedieningshandleiding

WAARSCHUWING: Om het risico op brand of elektrische schokken te beperken, mag dit apparaat nicht worden blootgesteld aan regen of vocht.

Het apparaat mag Niet worden bloatgesteld aan druipende of spattende vloeistoffen en er mogen geen met vloeistof geulde voorwerpen, zoals vazen, op het apparaat worden geplaatst.

De netstekker worden gebruikt als scheidingsapparaat. De netstekker van het apparaat mag Niet worden geblokkeerd EN deze要去 gemakkelijk toegankelijk zijn tijdens het beoogde gebruik. Om de stroomtoevoer volledig te onderbreken, moet de stekker van het apparaat van de stroomvoorziening worden losgekoppeld.

VOORZICHTIG: INSTALLLER OF PLAATS DIT APPARAAT NIET IN EEN BOEKENKAST, INBOUWKAST OF IN EEN ANDERE BEPERKTE RUIMTE.

ZORG ERVOOR DAT HET APPARAAT GOED WORDT GEVENTILEERD-. OM HET RISICO OP SCHOKKEN OF BRANDGEVAAR DOOR OVERVERHITTING TE VOORKOMEN.

ZORG ERVOOR DAT GORDIJEN EN ANDERE MATERIALEN DE VENTILATIEOPENINGEN NIET BELEMMEREN.

Neem altijd de volgende basisveiligheidsmaatregelen in acht bij de installmente en het gebruik van het apparaat:

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit apparaat NIET in de buurt van water.
6. Alleen schoonmaker met een droge doeck.
7. GEEN ventilatieopeningen blokkeren. Installee het apparatus in overeenstemming met de instructies van de fabrikant.
8. NIET installeren in de buurt van warmtebronnen zoals radiateuren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil NIET het verilgheidsdoel van de gepolariseerde of geaarde stekker. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardings pin. De brede pin, of de derde pin, is voorzien voor uw verilgheid. Als de meegeleverde stekker Niet in uw stopcontact past, raadpleeg dan een elektricien voor het verrangen van het verouderde stopcontact.
10. Bescherm het netsnoer gegen het betreden en/of bekneld raken, met name bij stekkers, stopcontacten en het punt waar deze uit het apparaatkommen.
11. Gebruik alleen hulpstukken/accessoires die door defabrikant zich gespecifieerd.
12. Haal de stekker van dit apparaat uit het stopcontact tijdens onweersbuien of wonneer het voor langerearend Niet worden gezruikt.
13. Laat alle onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is nodig wanner het apparaat op enigerlei wijze is beschadigd, zoals bij beschadiging van het netsnoer of de stekker, wanner er vloeistof is gemorst of wanner er voorwerpen in het apparaat zich gevallen, wanner het apparaat is blootgesteld aan regen of vocht, wanner het apparaat Niet normala werkt of wanner het is gevallen.

Deze apparatuur is Niet geschikt voor gebruik op locaties waar waarschijnlijk kinderen aanwezig zijn. De apparatuur is alleen bedoeld voor gebruik in een beperkt toegankelijkke zone.

VOORZICHTIG

RISICO OP ELEKTRISCHE SCHOKKEN NIET OPENEN

VOZRICHTG: OM HET RISICO VAN ELEKTRISCHE SCHOKKEN TE VOORKOMEN, MAG U GEEN VOOR-OF ACHTERDEKSELS OF PANELEN VERWIUDEREN, HET APPARAAT BEVAT BINNENIN GEEN ONDERDELEN DIE DOOR DE GEBRIKER KUNDEN WORDEN GEREPEARERD. LAAT OnderHOUD DOOR KEGWALIFICEERD PERSONEEL UITVOEREN.

Het bliksemenschtie met pijpunt in een geljikzijdige dreiehoek is bedoed om de gebruiker te waarschuven voor aanwezigheid van ongeisoleerde "gevaarlijke spanning" in de behuizing van het product, die voldoende groot kan zijn om een risico op elektrische schokken voor personen te vormen.
Het uilroepteken in een gelijkzijdige driheok is bedoeld om de gebruiker te waarschuwen dat er belangrijke bedieningsen onderhoudsinstructures van toepassing zich.

WAARSCHUWING:

Het apparaeat moet worden aangesloten op een wandcontactdoos met beschemende aarding.

Om het risico op brande of elektrische schokken te beperken, mag dit apparaat Niet worden bootgesteland aan regen of voct.

Het apparataa mag nicht worden bloodgesteld aan druipende of spattende vloeistoffen en er mogen geen met vloeistof gewulde voorwerpen, zoals vazen, op het apparataa worden geplaast. Wanner de netstekker of een apparaatkoppeling als schedelijkig te bedrukt, moot de schedelijknngrimgemakkelijk te bedieren blijven.

Houd voor voldoende ventilatie een minimale afstand van 10cm aan rondon het apparaat.

De ventilatie mag nicht worden belemmerd door de ventilatieopengen te bedekken met zaken als kranten, tafelkleden, gordijnen, enz.

Er mogen geen bronnen met naakte vlammen, zoals brandende kaarsen, op het apparaat worden geplaatst.

Het gebruik van het apparaat in milde klimaten.

Deze netwerkvermögensversterkers ondersteunen een volledig Scala aan commerciale paging, openbare adrestoepassingen en residentie audiotoepassingen, ongeacht de grotte van de locatie. Zowel de NQ-A2060 als de NQ-A2120 kunnen in 2-kanaals of 1-kanaals overbrugging werken, afhankelijk van de vereiste toepassing.

Zowel de NQ-A2060 als de NQ-A2120 konnen in 2-kanaals of 1-kanaals overbrugging werkken, afhankelijk van de vereiste toepassing. Optioneel kan Line-In met behulp van de beschikbare RCA-connectors worden aangesloten.

Installatie

De Nyquist NQ-A4060-G2 & NQ-A4120-G2 eindversterkers worden geinstalleerd als volgt:

1. Zorg ervoor dat de POWER-schakelaar in de Uit-stand staat.
2. Dit product vereist een aansluiting op een stroomvoorziening met een maximum van 20A.
3. Sluit een kabel van het type Cat-5 aan op de Ethernet-poort van de versterker en zorg ervoor dat het andere uiteinde van de kabel correct is aangesloten op uwetwork.
4. Stel de Amplifier Mode-schakelaar van de versterker in op de gewenste instelling.

Deze versterker kan worden geconfigureerd voor eenkanaalsoverbrugging (ook wel brugdoorgekoppelde belasting genoemd) voor 70V/25V/8Ω toepassingen, of 2-kanaals werkig voor 25V/8Ω/4Ω toepassingen.

De Amplifier Mode-schakelaar van de versterker worden gebruikt in combinatie met de instelling van de overbruggingssignaalroutering in de systeemconsole.

Overbruggingsmodus wird meestal gebruikt wanner een hoger vermogen, enkelkanaalswerking met een hoge impedantie luidsprekerbelasting gewenst is.

Een typische use-case zijn 70V of 25V-luidsprekers, waar bij de totale belasting maar liefst 8 is.

De 2-kanaalsmodus worden meestal gebrukt voor 8 of 4 luidsprekers. In deze modus können de twee versterkerkanalen onafhankelijk van elkaar werken.

In overbruggingsmodus, worden Line-ingang 1 als ingang gebruikt. Voor de 2-kanaalsmodus (stereo of dubbele mono- Werking, worden Line Ingangen 1 en 2 gebruikt.

1. Sluit de luidsprekerkabels aan op de uitgangsklemmen van de versterker, die aangeduid zich met A +/- en B +/-, afhankelijk van de gewenste werkingswijze (zie afbeeldingen 1 en 2).

Overbruggingsmodus Voor de overbruggingsmodus要去en de

BRIDGED 70V,25V,8Ω CHANNEL A/B

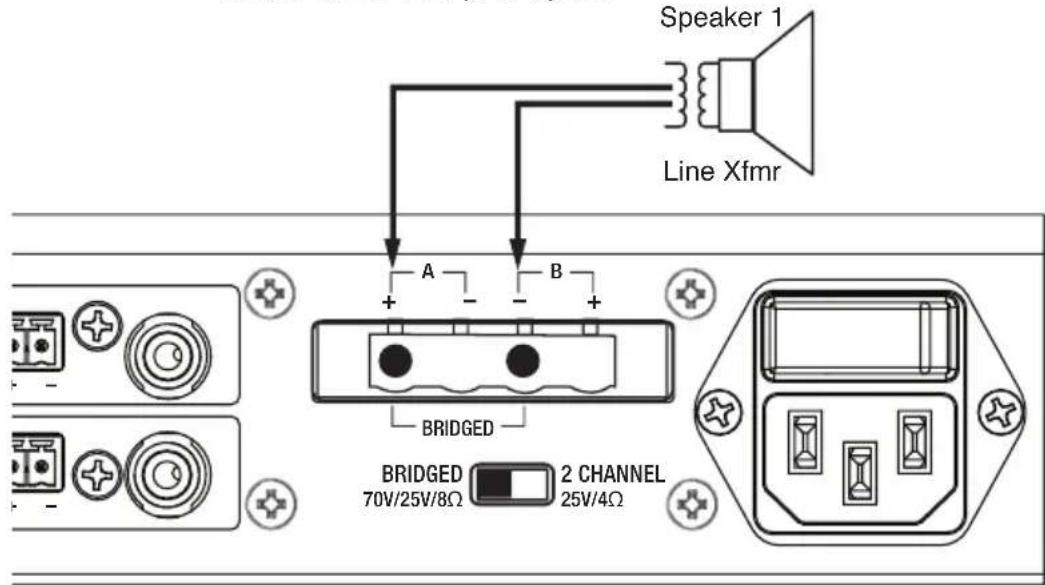

(Figuur 1) Overbruggingskabel

luidsprekerkabels worden aangesloten op een enkele, verschillende klem op elk kanaal (A+ en B-) (zie figuur 1).

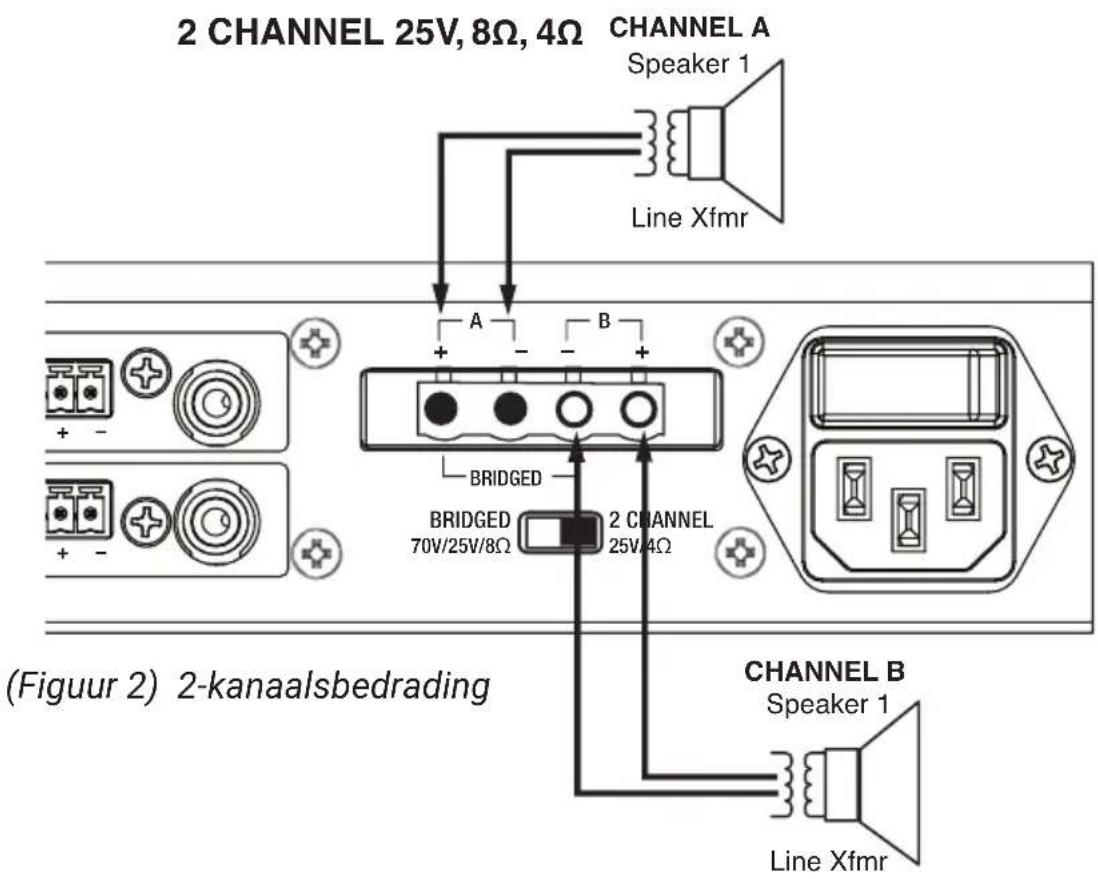

Als de 2-kanaalsmodus worden gebrukt, dan worden kanaal A aangesloten op de A+ en A-klemmen en het B-kanaal op de B+ en B- klemmen(zie figuur 2).

1. Bij gebruik van Lijningang moet de input worden gerouteerd.

De versterker maakt gebruik van een gebalanceerd lijnniveau (tot 2V RMS) analogue audio-ingang. U kurz zowel RCA als Phoenix (aar nicht beiden) als input gebruiken.

Deze ingang kan worden gerouteerd maar een of beiden versterkerkanalen, afhankelijk van de instelling van de versterkermodusschakelaar.

Opmerking: Als u de RCA-ingang gebrukt en een aardingsbrom ervaart, plaats dan een jumper op de Phoenix gebalanceerde Line-In connector van pin 1 (mantel) maar pin 3 (-) om de brom te verwijderen

1. Sluit het netsnoer aan op de stroombron.
2. Zet de POWER-schakelaar in de Aan-stand.

Raadpleeg voor informatie over het configureren van de versterker voor het Nyquistsysteme, de Configuratiehandleiding voor Nyquist audiovermogensversterkers.

OPMERKING

De minimale impedantie van een 70V/25V/8Ω High-Impedance overbruggingsystem mag nicht lager�n dan 8Ω. De minimale impedantie van een 2CH 25V/8/4Ω systeem mag nicht lager�n dan 4Ω per kanaal.

Het gecombineerde totale vermogen van elke luidsprekertap mag Niet hoger+zijn dan 80% van het nominale versterkingsvermogen in de 70V/25V/8Ω-overbruggingsmodus of in de 2CH 25V/8/4Ω-modus.

Als de minimale luidsprekerimpedantie nicht in acht worden genomen, zal de versterker zichzelf beschermen totdat de luidsprekerconfiguratie is gecorrigeerd.

Vermogenspecificities

De NQ-A2060-G2 kan 60 watt leveren via tweekanalenaar een belasting van 25V, 8 of 4 of 120 watt overbrugging via een enkel kanaalaar configuraties met een belasting van 70V, 25V of 8

De NQ-A2120-G2 kan 120 watt leveren via twee kanalenaar een belasting van 25V,8 of 4 of 240 watt overbrugging via een enkel kanaalaar configuraties met een belasting van 70V, 25V of 8

LED's bekijken en begrijpen

Er verschijnen twee LED's op de voorkant van de versterker. Eén worden aangeduid met POWER en brandt continu roodijdens het opstarten, knippert groenijdens een opstartsequentie en brandt continu groen bij volledig opstarten.

De STATUS-LED gezruikt de volgende indicatoren om informatatie over het apparatus te gehen:

KNIPPEREND ROOD - Geen netwerkverbinding gezonden.
CONTINU BLAUW - De versterker is in Niet geinitialiseerde toestand en is Niet gekoppeld aan een server. (De server kan in de Zoekmodus staan.)

• CONTINU GROEN - De versterker is verbonden met een Nyquist-server en is in normalaal bedrijf.
• KNIPPEREND GROEN - De versterker heeft een IP-adres maar is nicht verbonden met de Nyquist server.
  CONTINU ROOD - De versterker要去 opnieuw worden opgestart of geseset zodat de Nyquist-applicatie kan worden hervat.
• KNIPPEREND BLAUW - De versterker is aan het updater.

Clippings-, beschermings- en temperatuuraanduidingen

Naast de LED's die op het eigennenlijke apparaat staan, verschijnen in de webgebaseerde gebruikersinterface van de Nyquist-versterker afzonderlijke signaalclips-, beschemmingsmodus- en temperatuurstatusaanduidingen.

Raadpleeg voor meer informatie over deze statusaanduidingen, de Configuratiehandleiding voor Nyquist audiovermogensversterkers.

Gebruik van de Resetknop

Met de Resetknopkest u het apparaat opnieuw opstarten of de configuratie-instelingen van het apparaat terugzettenaar de standaard fabrieksinstelingen. Raadpleeg voor meer informatie over het resetten van de configuratieinstelingen, de Configuratiehandleiding voor Nyquist audiovermogensversterkers.

POWER STATUS

NYQUIST

OPMERKING

Alle inspanningen zijn geleverd om ervoor te zorgen dat de informatatie in deze handleiding volledig en accuraat was op het moment van drukken; alle informatatie is darüber aan verandering onderhevig.

Naleving

OPMERKING: Deze apparatuur is getest en voldoet aan de kenmerken en beperkingen van digitale Klasse B-apparaten, overeenkomstig Deel 15 van de FCC-voorschriften. Deze beperkingen zijn bedoeld om te voorzien in een redelijkwerwijs adequate bescherming gegen schadelijke storing bij een installmentie in een Niet-commercialie omgeving. Deze apparatuur genereert en gebruikt hoogfreiante energia en kan deze ook uitstralen. Als deze apparatuur nicht in overeenstemming met de instructies worden geinstalleerd en gebruikt, kan deze schadelijke storing in de radiocomunicatie veroorzaken. Er bestaat darüber geen garantie dat er geen schadelijke storing worden veroorzaakt in een specifieke installmentie. Indien deze apparatuur schadelijke storing veroorzaakt in radio- of televisionentvangst (zoals is vast te stellen door de apparatuur in, en weeer uit te schakelen) worden de gebruiker bevgraagd om te proberen de storing te verhelpen aan de hand van een of meer van de volgende maatregelen:

Richt de ontvangstantenne opniew uit of verplaats.Deze.

Vergroot de afstand:tussen de apparatuur en de ontvanger.

Sluit de apparatuur aan op een wandcontactdoos in een ander circuit dan waarop de ontvanger is aangesloten.

Raadpleeg de leverancier of een ervaren radio-/televisionemonteur voor assistentie.

Beperkte garantie, uitsluiting van bepalde schade

De Nyquist NQ-A2120-G2 en NQ-A2060-G2 zijn gegarandeerd vrij van materiaal- en fabricagefouten gedurende vijf (5)一年多 vanaf de datum van verkoop aan de oorspronkelijke koper. Elk onderdeel van het product dat onder deze garantie valt en dat bij normale installmentie en gebruik defect raakt (zoals bevestigd door Bogen bij inspectie)ijdens de garantieperiode, za door Bogen worden gerepareerd of verran gen, maar keuze van Bogen, met een/New of gereviserd product, op voorwaarde dat het product verzekererd en franco wordt verzonden waar: Bogen Factory Service Department: 4570 Shelby Air Drive, Suite 11, Memphis, TN 38118, USA. Gerepareerde of verrangende product(en) worden franco aan u geretourneerd. Deze garantie geldt nicht voor onsze producten die zich onderworpen aan misbruik, verkeerd gebruik, onjuiste opslag, verwaarlozing, ongeluk, onjuiste installmentie of die op welke wijze dan ook zich gewijzigd of gerepareerd of verandered, of waarvan het serienummer of de datumcode is verwijderd of onleesbaar is geworden.

DE BOVENSTAANDE BEPERKTE GARANTIE IS DE ENIGE EN EXCLUSIEVE GARANTIE VAN BOGEN EN HET ENIGE EN EXCLUSIEVE RECHTSMIDDEL VAN DE KOPER. BOGEN GEEFT GEEN ENKELE ANDERE GARANTIE, NOCH UITDRUKKELIJK NOCH IMPLICIET, EN ALLE IMPLICIETE GARANTS VAN VERKOOPBAARHEID OF GESCHIKTHEID VOOR EEN BEPAALD DOEL WORDEN HIERBIJ AFGWEZEN EN UITGESLOTEN VOOR ZOVER DE WET DAT TOESTAAT. De aansprakelijkheid van Bogen die voortvloeit uit de vervaardiging, verkoop of levering van producten of het gebruik of de beschikkung ervan, ongeacht of deze gebaseerd is op garantie, contract, onrechtmatige daad of anderszins, is beperkt tot de prijs van het product. IN GEEN GEVAL IS BOGEN AANSPRAKELIJK VOOR BIJZONDERE, INCIDENTELE OF GEVOLGSCHADE (MET INBEGRIP VAN, MAAR NIET BEPERKT TOT, WINSTDERVING, VERLIES VAN GEGEVENS OF VERLIES VAN GEBRUJKSSCHADE) ALS GEVOLG VAN DE VERAARDIGING, VERKOOP OF LEVERING VAN PRODUCTEN, OOK AL IS BOGEN OP DE HOOGTE GEBRACHT VAN DE MOGELIKHEID VAN DERGELIJKE SCHADE OF VERLIES. Sommige Staten staan de uitsluiting of beperking van incidentele of gevolgschade Niet toe, zodat de bovenstaande beperking of uitsluiting möglichniet op u van toepassing is. Deze garantie geeft u specifieke wettelijke rechten, en u kunt ook andere rechten hebben die per Staat verschillen.

Producten die buten de garantie vallen zullen ook worden gerepareerd door de Bogen Factory Service-afdeling - hetzelfde adres als hierboven of bel 201-934-8500, op kosten van de eigenaar. Geretourneerde producten die Niet in aanmerking komen voor een garantie-onderhoud,+kennenaar keuze van Bogen worden gerepareerd of verrangen door een eerder gerepareerd of vernieuwd articel. De onderdelen en het werk dat met deze reparaties gemoeid is, hebben bij reparatie door de Bogen Factory Service-afdeling een garantie van 90ragen. Alle onderdelen- en arbeidskosten en verzendkosten zijn voor rekening van de eigenaar.

Voor alle retourproducten is een retour autorisatienummer nodig. Voor de meest efficiente garantie- of reparationservice dient u een beschrijving van de storing bij te voegen.

9/2021

AANTEKENINGEN
