GEBRUIKSAANWIJZING NQA4300G2 Bogen

Installatie en Bedieningshandleiding

WAARSCHUWING: Om het risico op brand of elektrische schokken te beperken, mag dit apparaat Niet worden blootgesteld aan regen of vocht.

Het apparaat mag Niet worden bloatgesteld aan druipende of spattende vloeistoffen en er mogen geen met vloeistof geulde voorwerpen, zoals vazen, op het apparaat worden geplaatst.

De netstekker worden gebruikt als scheidingsapparaat. De netstekker van het apparaat mag nicht worden geblokkeerd EN deze moet gemakkelijk toegankelijk zijn tijdens het beoogde gebruik. Om de stroomtoevoer volledig te onderbreken,要去 de stekker van het apparaat van de stroomvoorziening worden losgekoppeld.

VOORZICHTIG: INSTALLLEER OF PLAATS DIT APPARAAT NIET IN EEN BOEKENKAST, INBOUWKAST OF IN EEN ANDERE BEPERKTE RUIMTE.

ZORG ERVOOR DAT HET APPARAAT GOED WORDT GEVENTILEERD-. OM HET RISICO OP SCHOKKEN OF BRANDGEVAAR DOOR OVERVERHITTING TE VOORKOMEN.

ZORG ERVOOR DAT GORDIJNEN EN ANDERE MATERIALEN DE VENTILATIEOPENGEN NIET BELEMMEREN.

Neem aktijd de volgende basisveiligheidsmaatregelen in acht bij de installmentie en het gebruik van het apparaat:

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit apparaat NIET in de buurt van water.
6. Alleen schoonmaken met een droge doeck.
7. GEEN ventilatieopeningen blokkeren. Installer het apparatus in overeenstemming met de instructies van de fabrikant.
8. NIET installeren in de buurt van warmtebronnen zoals radiateuren, warmeroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil NIET het verilgheidsdoel van de gepolariserde of geaarde stekker. Een gepolariserde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Een geaarde stekker hebts twee pinnen en een derde aardings pin. De brede pin, of de derde pin, is voorzien voor uw verilgheid. Als de meegeleverde stekker Niet in uw stopcontact past, raadpleeg dan een elektricien voor het verwangen van het verouderde stopcontact.
10. Bescherm het netsnoer gegen het betreden en/of bekneld raken, met name bij stekkers, stopcontacten en het punt waar deze uit het apparatusaat komen.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zich gespecifieerd.
12. Haal de stekker van dit apparaat uit het stopcontact tijdens onweersbuien of wonneer het voor langere tijd Niet worden gelebruikt.
13. Laat alle onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is nodig wanner het apparaat op enigerlei wijze is beschadigd, zoals bij beschadiging van het netsnoer of de stekker, wanner er vloeistof is gemorst of wanner er voorwerpen in het apparaat zich geallen, wanner het apparaat is bloatgesteld aan regen of vocht, wanner het apparaat Niet normal werkt of wanner het is geallen.

VOORZICHTIG

RISICO OP ELEKTRISCHE SCHOKKEN NIET OPENEN

VOORZlichtig: OM HET RISICO VAN ELEKTRISCHE SCHOKKEN TE VOORKOMEN, MAG U GEEN VOOR-OF ACHTERDEKSELS OF PANELEN VERWUDEREN. HET APPARAAT BEVAT BINNERIN GEEN ONDERDELEN DIE DOOR DE GEBRUIER KUNNEN WORDEN GEREPEARERD. LAAT OnderHOUD DOOREG KEGWALICEERD PERSONEEL UITVOEREN.

Het bliksemschlichtje met pijpunt in een gelijkzijdige driehoek is bedoed om de gebruiker te waarschuwen voor de aanwezigheid van ontgísoleerde "gevaarlijke spanning" in de behuizing van het product, die voldoende groct kan zich om een risico op elektrische schokken voor personen te wormen Het ultroepteken in een gelijkzijdige driehoek is bedoed om de gebruiker te waarschuwen dat er belangrijke bedieningsen onderhoudsinstructies van toepassing zich.

WAARSCHUWING:

Het apparaat moet worden aangesloten op een wandcontactdoos met beschermende aarding. Om het risico op brande of elektrische schokken te beperken, mag dit apparaat Niet worden bloodgesteld aan regen of vocht.

Het apparaat mag nicht worden bloatgesteld aan druipende of spattende vloeistoffen en er mogen geen met vloeistof genvdule voorwerpen, zoals zaven, op het apparaat worden geplaatst. Wanner de netstekker of een apparaatkoppeling als scheidingsnichtring worst血液循环, moet de scheidingsnichtring gemakkelijk te bedieren blijven.

Houd voor volderende ventilatie een minimale afstand van 10cm aan rondon het apparaat.

De ventilatie mag Niet worden belemmerd door de ventilatieopengen te bedekken met zaken als kranten, tafelkleden, gordijnen, enz.

Er mogen geen bronnen met naakte vlammen, zoals brandende kaarsen, op het apparaat worden geplaatst.

Het gebruik van het apparaat in milde klimaten.

Deze apparatuur is Niet geschikt voor gebruik op locaties waar waarschijnlijk kinderen aanwezig zijn. De apparatuur is alleen bedoeld voor gebruik in een beperkt toegankelijkke zone.

Deze netwerkvermögensversterkers ondersteunen een volledig Scala aan commerciale paging, openbare adrestoepassingen en residentie audiotoepassingen, ongeacht de grotte van de locatie. De NQ-A4060, NQ-4120 en de NQ-4300 kunnen in 2-kanaals, 3-kanaals of 4-kanaals overbrugging werkken, afhankelijk van de overbruggingsmodus en de vereiste toepassing.

Elke netwerkvermögensversterker is een half-rack 2 RU hove behuizing met waarin een Klasse D audiovermögensversterker, een universe geschakelde voeding, een RJ45-netwerkaansluiting, een USB-poort en insteekbare Phoenix-aansluitingen voor luidspreker- en Line-In-aansluitingen. Optioneel kan Line-In met behulp van de beschikbare RCA-connectors worden aangesloten.

Installatie

De Nyquist NQ-A4XXX eindversterker worden geinstalleerd als volgt:

1. Zorg ervoor dat de POWER-schakelaar in de Uit-stand staat.
2. Dit product vereist een aansluiting op een stroomvoorziening met een maximum van 20A.
3. Sluit een kabel van het type Cat-5 aan op de Ethernet-poort van de versterker en zorg ervoor dat het andere uiteinde van de kabel correct is aangesloten op uw netwerk.
4. Stel elk van de twee Amplifier Mode-schakelaar in op de gewenste instelling.

Elk van de twee interne versterkers (A+B en C+D) kan worden geconfigureerd voor de werkinq in eenkanaalsoverbruggingsmodus (ook wel brugdoorgekoppelde belasting genoemd) voor 70V / 25V / 8 toepassingen, of 2-kanaalswerking voor 25V / 8 /4 toepassingen. De Amplifier Mode-schakelaar van de versterker worden gezruikt in combinatie met de instelling van de overbruggingssignaalroutering in de systeemconsole.

Overbruggingsmodus wordt meestal gebruikt wonneer een hoger vermogen, enkelkanaalswerking met een hoge impedantie luidsprekerbelasting gewenst is. Een typische use-case zichn 70V of 25V-luidsprekers, waar bij de totale belastingaar liefst 8 is. De 2-kanaalsmodus wordt meestal gebruikt voor 8 of 4 luidsprekers of 25V luidsprekers. In deze modus kuren de twee versterkerkanalen onafhankelijk van elkaar werken. In overbruggingsmodus, wordt Line-ingang 1 (of Line-ingang 3) als ingang gebruikt Voor de 2-kanaalsmoduswerking, worden Line-ingangen 1 en 2 (of Line-ingangen 3 en 4) gebruikt.

1. Sluit de luidsprekerkabels aan op de uitgangsklemmen van de versterker, die aangeduid zichn met A + / - , B + / - ,C + / - , en D + / - , afhankelijk van de gewenste werkingswijze (zie afbeeldingen 1& 2.)

Voor de overbruggingsmodus要去en de luidsprekkerkabels worden aangesloten op een enkele, verschillende klem op elk kanaal (A + en B - en / of C + en D - ) (zie figuur 1).

Als de 2-kanaalsmodus worden gebruikt, dan is kanaal A aangesloten op de A+ en A- klemmen, kanaal B op de B+ en B- klemmen, kanaal C op de C+ en C- klemmen, en kanaal D op de D+ en D- klemmen (zie figuur 2).

1. Bijgebruik van de Lijningang,kest u het signal omleiden aan een

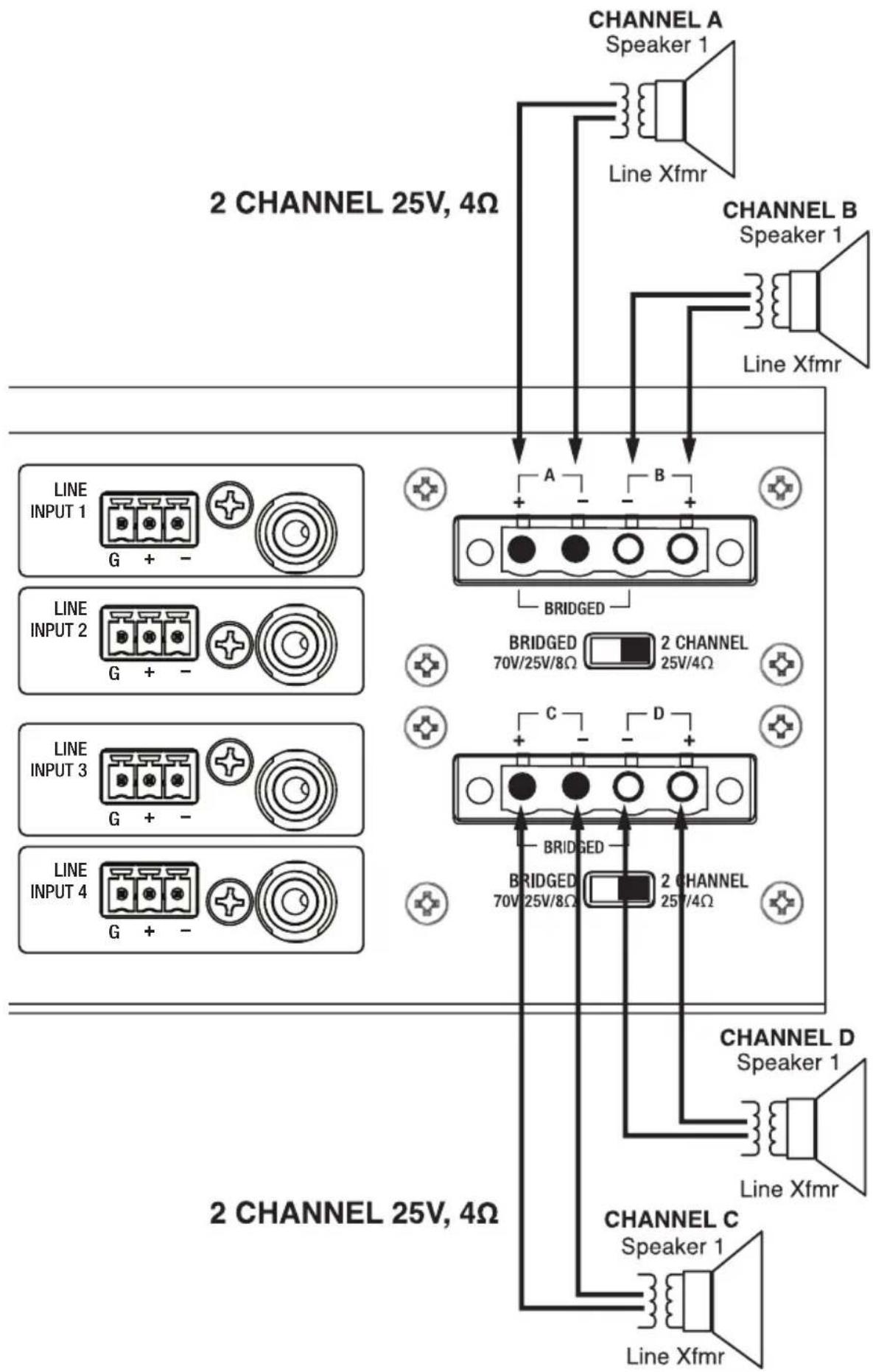

(Figuur 2) 2-kanaalsbedrading

willekeurige paging zone of een willekeurig station.

De versterker maakt gebruik van gebalanceerd lijnniveau (tot 2V RMS) analogue audio-ingangen. U kurz zowel Phoenix als RCA als ingang gebruiken (maar nicht op hetzelfde A+B of C+D-koppelingspaar).

Opmerking: Als u de RCA-ingang gebruikt en een aardingsbrom ervaart,plaats dan een jumper op de Phoenix gebalanceerde Line-In connector van pin 1 (mantel) maar pin 3 (-) om de brom te verwijderen.

1. Sluit het netsnoor aan op de stroombron.
2. Zet de POWER-schakelaar in de Aan-stand.

Raadpleeg voor informatie over het configureren van de versterker voor het Nyquist-systeem, de Configuratiehandleiding voor Nyquist audiovermogensversterkers.

OPMERKING

De minimale impedantie van een 70V/25V/8Ω High-Impedance overbruggingsystem mag nicht lager�n dan 8 . De minimale impedantie van een 2CH 25V/8/4Ω systeem mag nicht lager�n dan 4 per kanaal.

Het gecombineerde totale vermogen van elke luidsprekertap mag Niet hoger+zijn dan 80% van het nominale versterkingsvermogen in de 70V/25V/8Ω-overbruggingsmodus of in de 2CH 25V/8/4Ω-modus.

Als de minimale luidsprekerimpedantie nicht in acht worden genomen, zal de versterker zichzelf beschermen totdat de luidsprekerconfiguratie is gecorrigeerd.

Vermogenspecificities

De NQ-A4300 kan 300 watt leveren via vier kanalen (A, B, C en D) maar een belasting van 25V, 8 of 4 , of 600 watt overbrugging via twee kanalen (A + B overbrugging en/of C + D overbrugging) maar configuraties met een belasting van 70V, 25V of 8 .

De NQ-A4120 kan 120 watt leveren via vier kanalen (A, B, C en D) maar een belasting van 25V, 8 of 4 , of 240 watt overbrugging via twee kanalen (A + B overbrugging en/of C + D overbrugging) maar configuraties met een belasting van 70V, 25V of 8 .

De NQ-A4060 kan 60 watt leveren via vier kanalen (A, B, C en D) maar een belasting van 25V, 8 of 4 , of 120 watt overbrugging via twee kanalen (A + B) overbrugging en/of C + D overbrugging) maar configuraties met een belasting van 70V, 25V of 8 .

LED's bekijken en begrijpen

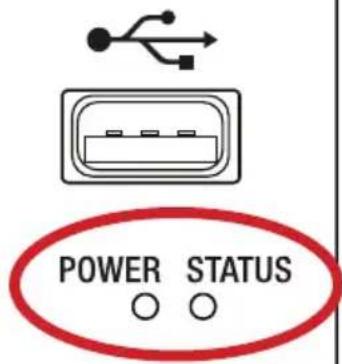

Er verschijnen twee LED's op de voorkant van de versterker. Eén worden aangeduid met POWER en brandt continu rood tijdens het opstarten, knippert groen tijdens een opstart-sequentie en brandt continu groen bij volledig opstarten.

De STATUS-LED gebrukt de volgende indicatoren om informatatie over het apparaat te gehen:

• KNIPPEREND ROOD - Geen netwerkver-binding gezonden.
• CONTINU BLAUW - De versterker is in nicht geinitialiseerde toestand en is nicht gekoppeld aan een server. (De server kan in de Zoekmodus staan.)
  CONTINU GROEN - De versterker is verbonden met een Nyquist-server en is in normal bedrijf.

NYQUIST

• KNIPPEREND GROEN - De versterker heeft een IP-adres maar is nicht verbonden met de Nyquist server.
• CONTINU ROOD - De versterker要去 opnieuw worden opge-start of geseset zodate de Nyquist-applicatie kan worden hervat.
• KNIPPEREND BLAUW - De versterker is aan het updater.

Clippings-, beschermings- en temperatuuraanduidingen

Naast de LED's die op het eigennenlijke apparaat staan, verschijnen in de webgebaseerde gebruikersinterface

van de Nyquist-versterker afzonderlijke signaalclips-, beschermingsmodus- en temperatuurstatusaanduidingen. Raadpleeg voor meer informatie over deze statusaanduidingen, de Configuratiehandleiding voor Nyquist audiovermogensversterkers.

Gebruik van de resetknop

Met de Resetknopkest u het apparaat opnieuw opstarten of de configuratieinstellungen van het apparaat terugzetten aan de standard fabrieksinstellen. Raadpleeg voor meer informatie over het resetten van de configuratieinstellen, de Configuratiehandleiding voor Nyquist audiovermogensversterkers.

POWER STATUS

NYQUIIST

OPMERKING

Alle inspanningen zijn geleverd om ervoor te zorgen dat de informatatie in deze handleiding volledig en accuraat was op het moment van drukken; alle informatatie is darüber aan verandering onderhevig.

Naleving

OPMERKING: Deze apparatuur is getest en voldoet aan de kenmerken en beperkingen van digitale Klasse B-apparaten, overeenkomstig Deel 15 van de FCC-voorschriften. Deze beperkingen zijn bedoeld om te voorzien in een redelijkkerwijs adequate bescherming gegen schadelijke storing bij een installmentie in een nicht-commercialie omgeving. Deze apparatuur genereert en gebruikt hoogfreiante energia en kan deze ook uitstralen. Als这家伙发展格局 in overeenstemming met de instructies worden geinstalleerd en gebruikt, kan diese schadelijke storing in de radiocomunicatie veroorzaken. Er bestaat darüber geen garantie dat er geen schadelijke storing worden veroorzaakt in een specifieke installmentie-. Indien diese apparatuur schadelijke storing veroorzaakt in radio- of televisionvangst (zoals is vast te stellen door de apparatuur in, en weeur uit te schakelen) worden de gebruiker bevgraagd om te proberen de storing te verhelpen aan de hand van een of meer van de volgende maatregelen:

Richt de ontvangstantenne opniew uit of verplaats.Deze.

Vergroot de afstand:tussen de apparatuur en de ontvanger.

Sluit de apparatuur aan op een wandcontactdoos in een ander circuit dan waarop de ontvanger is aangesloten.

Raadpleeg de leverancier of een ervaren radio-/televisiemonteur voor assistentie.

Beperkte garantie, uitsluiting van bepalde schade

De Nyquist NQ-A4060-G2, NQ-A4060-G2, en NQ-A4300-G2 zijn gegarandeerd vrij van materiaal- en fabricagefouten gedurende vijf (5) waar vanaf de datum van verkoop aan de oorspronkelijke koper. Elk onderdeel van het product dat onder deze garantie valt en dat bij normale installmentie en gebruik defect raakt (zoals bevestigd door Bogen bij inspectie)ijdens de garantieperiode, za door Bogen worden gerepareerd of verrangen, maar keuze van Bogen, met een/New of gereviserd product, op voorwaarde dat het product verzekererd en franco wordt verzonden: Bogen Factory Service Department: 4570 Shelby Air Drive, Suite 11, Memphis, TN 38118, USA. Gebereerde of verrangende product(en) worden franco aan u geretourneerd. Deze garantie geldt nicht voor once producten die zich onderworpen aan misbruik, verkeerd gebruik, onjuiste opslag, verwaarlozing, ongeluk, onjuiste installmentie of die op welke wijze dan ook zichোn gewijzigd of gerepareerd of verandered, of waarvan het seri-nummer of de datumcode is verwijderd of onleesbaar is geworden.

DE BOVENSTAANDE BEPERKTE GARANTIE IS DE ENIGE EN EXCLUSIEVE GARANTIE VAN BOGEN EN HET ENIGE EN EXCLUSIEVE RECHTSMIDDEL VAN DE KOPER. BOGEN GEEFT GEEN ENKELE ANDERE GARANTIE, NOCH UITDRUKKELIJK NOCH IMPLICIET, EN ALLE IMPLICIETE GARANTIES VAN VERKOOPBAARHEID SCHIKTHEID VOOR EEN BEPAALD DOEL WORDEN HIERBIJ AFGWEZEN EN UITGESLOTEN VOOR ZOVER DE WET DAT TOESTAAT. De aansprakelijkheid van Bogen die voortvloeit uit de vervaardiging, verkoop of levering van producten of het gebruik of de beschikkung ervan, ongeacht of deze gebaseerd is op garantie, contract, onrechtmatige daad of anderszins, is beperkt tot de prijs van het product. IN GEEN GEVAL IS BOGEN AANSPRAKELIJK VOOR BIJZONDERE, INCIDENTELE VOLGSCHADE (MET INBEGRIP VAN, MAAR NIET BEPERKT TOT, WINSTDERVING, VERLIES VAN GEGEVENS OF VERLIES VAN GEBRUKSSCHADE) ALS GEVOLG VAN DE VERAARDIGING, VERKOOP OF LEVERING VAN PRODUCTEN, OOK AL IS BOGEN OP DE HOOGTE GEBRACHT VAN DE MOGELIKHEID VAN DERGELIJKE SCHADE OF VERLIES. Sommige Staten staan de uitsluiting of beperking van incidentele of gevolgschade nicht toe, zodat de bovenstaande beperking of uitsluiting möglichniet op u van toepassing is. Deze garantie geeft u specifieke wettelijk rechten, en u kunt ook andere rechten haben die per Staat verschillen.

Producten die buiten de garantie vallen zullen ook worden gerepareerd door de Bogen Factory Service-afdeling - hetzelfde adres als hierboven of bel 201-934-8500, op kosten van de eigenaar. Geretourneerde producten die Niet in aanmerking komen voor een garantie-onderhoud,+kunnenaar keuze van Bogen worden gerepareerd of verrangen door een eerder gerepareerd of vernieuwd articel. De onderdelen en het werk dat met deze reparaties gemoeid is, hebben bij reparatie door de Bogen Factory Service-afdeling een garantie van 90ragen. Alle onderdelen- en arbeidskosten en verzendkosten zijn voor rekening van de eigenaar.

Voor alle retourproducten is een retour autorisatienummer nodig. Voor de meest efficiente garantie- of reparationservice dient u een beschrijving van de storing bij te voegen.

9/2021
