BEDIENUNGSANLEITUNG NQA2060G2 Bogen

Audio-Leistungsverträger

Installations- und Benutzerhandbuch

BOGEN

Änderungen der technischen Daten bleiben vorbehalten.

WARNING: Zur Vermeidung von Feuer und Stromschlagarf these Gerat weder Regen noch Feuchtigkeit ausgesetzt werden.

Das Gerat darf nicht Tropf- oder Spritzwasser ausgesetzt werden und es durren keine mit Flüssigkeiten gefüllten Gegenstände (wie Vasen) auf das Gerat gestellt werden.

Der Netzstecker wird als Trennvorrichtung verwendet. Der Netzstecker des Geräts darft nicht verbaut werden UND muss bei bestimmungsgemäßem Gebrauch liegt zugänglich sein. Um die Stromeinspeisung vollständig zu unterbrechen, muss der Netzstecker des Geräts vom Netz getrennt werden.

VORSICHT: INSTALLIEREN SIE DIESES GERAT NICT IN EINEM BUCHERREGAL, EINBAUSCHRANK ODER EINEM ANDEREN BEGRENZTEN RAUM.

ACHTEN SIE AUF EINE GUTE BELUFTUNG DES GERÄTS, UM STROMSCHLAG UND FEUER AUFGRUND VON ÜBERHITZUNG ZU VERMEIDEN.

ACHTEN SIE DARAUF, DASS VORHÄNGE UND ANDERE MATERIALIEN DIE LÜFTUNGSOFFNUNGEN NICT BLOCKIEREN.

Beachten Sie bei der Installation und Verwendung des Geräts stets die folgenden grundlegenden Sicherheitshinweise:

1. Lesen Sie diese Anleitungen.
2. Bewahren Sie diese Anleitungen auf.
3. Beachten Sie alle Warnhinweise.
4. Befolgen Sie alle Anleitungen.
5. Verwenden Sie these Gerät NICHT in unmittelbarer Nähe von Wasser.
6. Reinigen Sie das Gerät nur mit einem trockenen Tuch.
7. Blockieren Sie NICHT die Luftungsöffnungen. Installieren Sie das Gerät gemäß den Anleitungen des Herstellers.
8. INSTALLIEREN SIE DAS GERÄT NICT in unmittelbarer Nähe von Wärmequellen wie Heizkörpm, Heizugen, Öfen oder anderen Geräten (einschließlich Verständern), die Wärme erzeugen.
9. Umgehen Sie NICHT die Sicherheitsfunktion des geerdeten Netzsteckers. Ein geerdeter Stecker ist ein Schukstecker. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passt, wenden Sie sich an einen Elektriker, um ihre Steckdose auszuwechseln.
10. Schützen Sie das Netzkabel davon, dass darauf getreten oder es eingeklemmt wird, insbesondere an Steckern, Steckdosen und an der Stelle, an der es aus dem Gerät austritt.
11. Verwenden Sie nur Zubehörteile, die vom Hersteller empfohlen werden.
12. Ziehen Sie den Netzstecker bei Gewitter oder wenn das Gerät langere Zeit nicht verwendet wird.
13. Überlassen Sie alle Wartungsarbeiten qualifiziertem Kundendienstpersonal. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Netzstecker beschädigt ist, Flüssigkeit oder Gegenstände in das Gerät eingedrun-gen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal Funktioniert oder heruntergefallen ist.

VORSICHT

STROMSCHLAGGEFAHR NICT ÖFFNEN

VORSICHT: ZUR VERMEIDUNG VON STROMSCHLAG ENTFERNEN SIE KEINE VORDEREN ODER HINTEREN ABDECKUNGEN ODER VERKLEIDUNGEN. ES BEFINDEN SICH KEINE VOM BENUTZER Z WARTENDEN TEILE IM INNEREN. WARTUNG NUR DURCH QUALIFIZIERTES PERSONAL.

Das Blitzsymbol im gleichseitigen Dreiieck weist den Benutzer auf das Vorhandensein einer nicht isolierten „gefährlichen Spannung" im Inneren des Gehäuses hin, die so groß sein kann, dass Stromschlaggefahr besteht.

Das Ausrufezeichen im gleichseitigen Drieck weist den Benutzer auf wichtige Betriebs- und Wartungsanleitungenhin.

WARNING:

Das Gerät muss an eine geerdete Schukosteckdose angeschlossen werden.

Zur Vermeidung von Feuer und Stromschlag dont dases Gerat weder Regen noch Feuchtigkeit ausgesetzt werden.

Das Gerätarf nicht Tropf- oder Spritzwasser ausgesetzt werden und es dürfen keine mit Flüssigkeiten gefüllten Gegenstände (wie Vasen) auf das Gerät gestellt werden.

Wenn der Netzstecker oder eine Steckverbindung als

Trennvorrichtung verwendet wird, muss die

Trennvorrichtung jederzeitleichtzuganglichsein.

Achten Sie auf einen Mindestabstand von 10 cm um das Gerät herum für ausreichende Belüfung.

Die Beluftung darf nicht durch Abdecken der Luftungsöffnungen mit Gegenständen wie Zeitungen, Tischdecken, Vorhängen usw. befindert werden.

Es)durfenkeineoffenenFlammen（wiebrennendeKer- zen）aufdasGeratgestelltwerden.

Dieses Gerät ist zur Verwendung in gemäßigen Klimazonen bestimmt.

Dieses Gerät ist nicht zur Verwendung an Orten geeignet, an denen sich wahrscheinlich Kinder aufhalten. Das Gerät ist nur für die Verwendung in einem Bereich mit eingeschränktem Zugang vorgesehen.

These vernetzten Audio-Leistungsveränderungen unterstützen eine breite Palette kummerzieller Funkruf- und Beschallungsanwendungen sowie privater Audioanwendungen, unabhängig von der Höhe des Veranstaltungsortes. Sowohl der NQ-A2060 als auch der NQ-A2120 können je nach Bedarf über 2 Kanäle- oder überbrücken Einkanalmodus betrieben werden.

Jeder vernetzte Audio-Leistungsveränder ist ein 1 HE hohes Baugruppenträger-Halbgehäuse mit einer Klasse D Audio-Endstufe, einem universellen Schaltnetzeil, einer RJ45-Netzwerkbuchse, einem USB-Port und steckbaren Phoenix-Anschlüssen für Lautsprecher- und Lineausgang. Optional kann der Line-Eingang über die vorhandenen RCA-Anschlüsse angeschlossen werden.

Installation

Zur Installation der Nyquist-Leistungsveränderer NQ-A4060-G2 und NQ-A4120-G2 gehen Sie wie folgt vor:

1. Vergewissern Sie sich, dass der Netzschalter ausgeschelt ist.
2. Dieses Produkt erfordert einen Anschluss an einen Netzstromkreis mit maximal einem 20 A-Unterbrecher.
3. Schließen Sie ein Cat5-Kabel am Ethernet-Port des Verständerkers an und vergewissemern Sie sich, dass das andere Ende des Kabels korrekt an Ihr dem Netzwerk angeschlossen ist.
4. Stellen Sie den Schalter Amplifier Mode auf die gewünschte Einstellung. Der Veränderkann für den Einkanal-Brückenbetrieb (auch Brückenlast) für 70 V/25 V/8 Ω-Anwendungen oder 2-Kanalbetrieb für 25 V/8 Ω/4 Ω-Anwendungen konfiguriert werden. Der Schalter Amplifier Mode wird in Verbindung mit der Routing-Einstellung Bridged Signal in der Systemkonsole verwendet.

Der Modus Bridged wird typischerweise verwendet, wenn Einkanalbetrieb mit higherer Leistung und einer hochohmigen Laufsprecherlast erwünscht ist.

Ein typischer Anwendungsfall wurde der Betrieb von 70 V- oder 25 V-Lautsprechern, bei denen die Gesamtlast nicht weniger als 8 Ω beträgt.

Der 2-Kanal-Modus wird typischerweise für 8 - oder 4 -Lautsprecheranlagen verwendet. In this sem Modus konnen die beiden Verständerkanäle unabhängig voneinander betrieben werden.

Im überbrücken Modus wird Line-Eingang 1 als Eingang verwendet. Für den Betrieb im 2-Kanalmodus werden die Line-Eingänge 1 und 2 verwendet.

1. Schlieben Sie die Laufsprecherkabel an den Verstärkerausgängen A +/- und B +/- an, je nach gewünschter Betriebsart (siehe Abbildungen 1 und 2).

Für den Modus Bridged mösen die Laufsprecherkabel über einen einzigen, separates Anschluss an jedem Kanal (A+ und B-) angeschlossen werden (siehe Abbildungen 1).

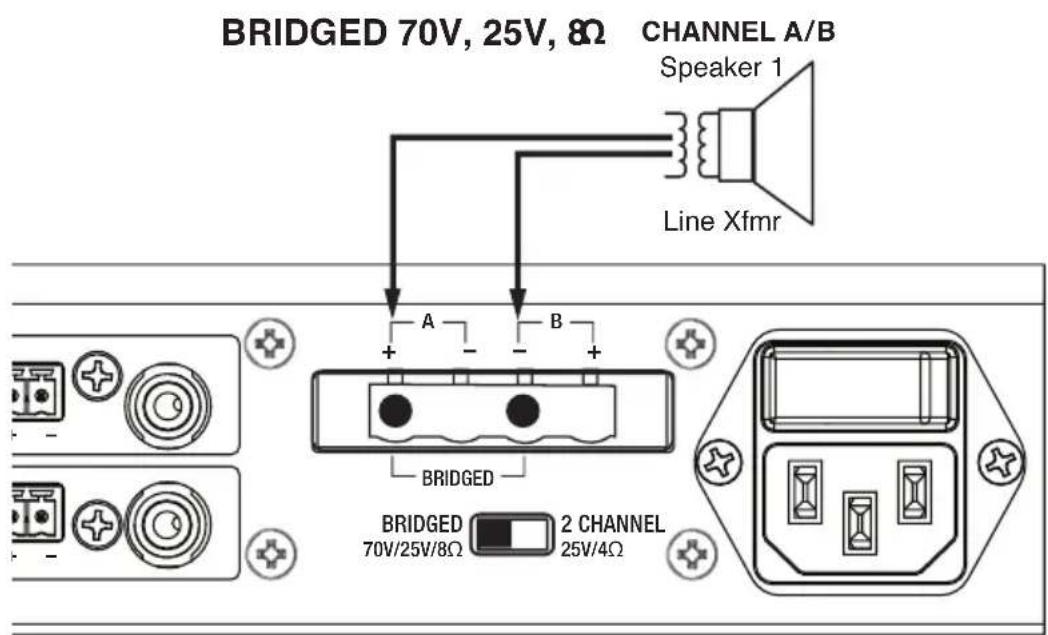

(Abbildung 1) Überbrückte Verdraughtung

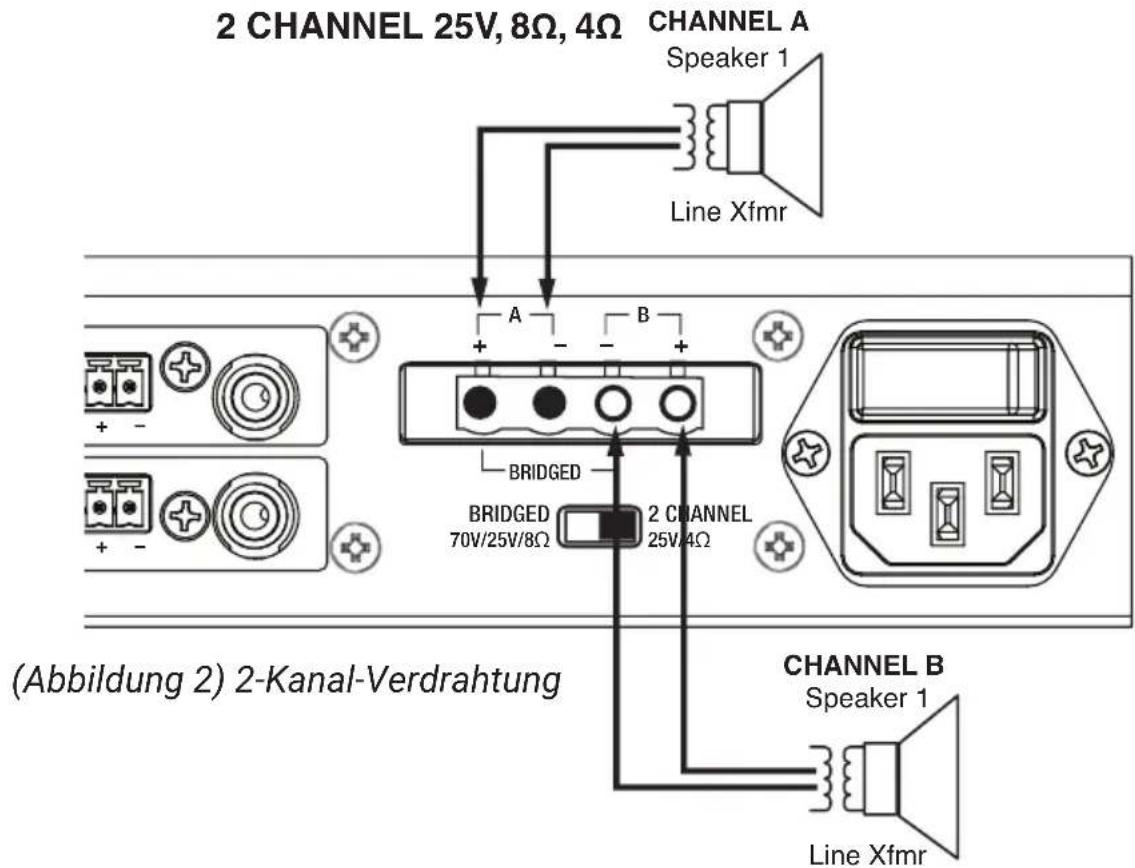

Wenn 2-Kanal-Modus verwendet wird, wird Kanal A an den Klemmen A+ und A- und Kanal B an die Klemmen B+ und B- angschlossen (siehe Abbildungen 2).

1. Bei Verwendung des Line-Eingangs ist der Eingang zu routen.

Der Veränder verwendet einen analogen Audioeingang mit

symmetrischem Line-Pegel (bis zu 2 V RMS). Sie können entweder RCA oder Phoenix (aber nicht beiden gleichzeitig) als Eingang verwenden.

Der Eingang kann auf einen oder beiden Verständerkanäge geroutet werden, abhängig von der Einstellung des Schalters Amplifier Mode.

Hinweis: Wenn Sie den RCA-Eingang (Cinch) verwenden und ein Erdungsbrummen feststellen, setzen Sie eine Brücke auf den symmetrischen Line-Eingang Phoenix von Pin 1 (Abschirmung) auf Pin 3 (-), um das Brummen zu unterträcken.

1. Schließen Sie das Netzkabel an der Steckdose an.
2. Schalten Sie den Netzschalter ein.

Informationen zur Konfiguration des Verständerkers für das Nyquist-System finden Sie in der Nyquist Audio-Leistungsveränder Konfigurationsanleitung.

HINWEIS

Die Mindestimpedanz eines überbrücken 70 V/25 V/8
Ω-Hochimpedanzsystemsarf nichtkleinerals8 Ωsein.Die
Mindestimpedanz eines 25 V/8/4 Ω-2-KanalsystemsDarf nichtkleinerals
4ΩjeKanalsein.

Die kombinierte Gesamtleistung eines Laufsprecheranschlusses darf 80% der Nennveränderkerleitung im überbrücken 70 V/25 V/8 - oder 2-Kanal 25 V/8/4 -Modus nicht übersteigen.

Die Nichteinhaltung der Mindestlautsprecherimpedanz führt zum Selfestschutz des Verständerkers, bis die Lautsprecherkonfiguration korrigiert ist.

Nennleistung

Der NQ-A2060-G2 kann 60 Watt über zwei Kanäle an 25 V-, 8 Ω- oder 4 Ω-Lasten oder 120 Watt über einen Canal an 70 V-, 25 V- oder 8 Ω-Lastkonfigurationen liefern.

Der NQ-A2120-G2 kann 120 Watt über zwei Kanäle an 25 V- oder 8 Ω- oder 4 Ω-Lasten oder 240 Watt über einen Canal an 70 V- oder 25 V- oder 8 Ω-Lastkonfigurationen liefern.

LED-Anzeigen

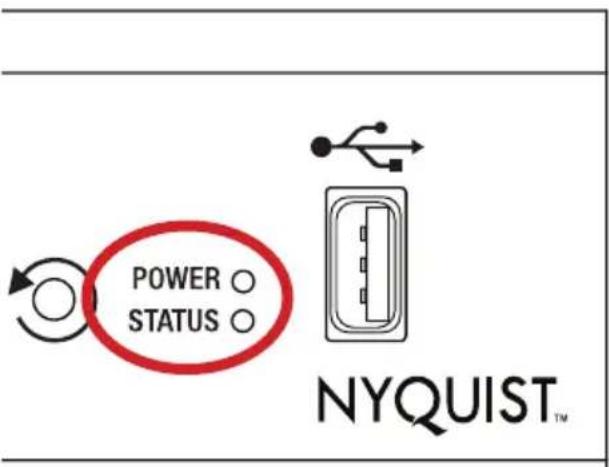

Zwei LEDs behinden sich auf der Vorderseite des Verstärkers. Eine ist mit POWER gekennzeichnet und leuchtet während des ersten Einschaltens rot, blinkt grün während einer Boot-Seqenz und leuchtet grün, wenn der Verstärker vollständig hochgefahren ist.

Die STATUS-LED verwendet die folgenden Anzeigen, um Informationen über das Gerät zu liefern:

• BLINKT ROT - Keine Netzwerkverbindung gefunden.
• LEUCHTET BLAU - Der Verständner befindet sich in einem NICT initialisierten Zustand und ist nicht mit einem Server verbunden (der Server befindet sich möglicherweise in einem Erkennungsmodus).

LEUCHTET GRUN - Der Veränderer ist bei einem Nyquist-Server registriert und befindet sich im Normalbetrieb.
BLINKT GRUN - Der Veränderer hat eine IP-Adresse, ist aber nicht beim Nyquist-Server registriert.
LEUCHTET ROT - Der Veränderer muss neu gestartet oder zurückgesetzt werden, damit die Nyquist-Anwendung fortgesetzt werden kann.
BLINKT BLAU - Der Veränder wird aktualisiert.

Begrenzungs-, Schutz- und Temperaturanzeigen

Zusätzlich zu den LEDs, die auf dem Gerät angezeigt werden, werden separate Signalbegrenzungs-, Schutzmodus- und Temperaturstatusanzeigen des Verstärkermoduls in der webbasierten Benutzeroberfläche des Nyquist-Verstärkers angezeigt.

Weitere Informationen zu diesen Statusanzeigen finden Sie in der Nyquist Audio-Leistungsverträger Konfigurationsanleitung.

Rücksetztaste

Mit der Rücksetztaste konnen Sie das Gerät neu starten oder die Konfigurationseinstellungen des Geräts auf die Werkseinstellungen zurücksetzen. Weitere Informationen zum Zurücksetzen der Konfigurationseinstellungen finden Sie in der Nyquist Audio-Leistungsverträger Konfigurationsanleitung.

POWER STATUS

NYQUIST

HINWEIS

Es wurden alle Anstrengungen unternommen, um die Vollständigkeit und Korrektheit der Angaben in thisem Handbuch zum Zeitpunkt der Drucklegung zu gewährleisten; alle Angaben können sich jedoch ändern.

Konformität

HINWEIS: Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen bei der Installation in Wohngebieten bieten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenznergie ausstrahlen und kann, wenn es nicht gemäß den Anleitungen installiert und eingestellt wird, schädliche Störungen des Funkverkehrs verursachen. Es gibt jedoch keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn these Gerät schädliche Störungen des Radio- oder Fernsehempfangs verursacht, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

Neausrichtung oder Verlegung der Empfangsantenne.

Vergroßerung des Abstands zwischen dem Gerät und dem Empfänger.

Anschluss des Geräts an einer Steckdose, die zu einem anderen Stromkreis gehört als der, an welcher der Empfänger angeschlossen ist.

Wenden Sie sich an ihren Fachhändler oder einen erfahrenen Radio- und Fernsehtechniker, um Hilfe zu erhalten.

Eingeschränkte Garantie, Haftungsausschluss

Nyquist NQ-A2120-G2 und NQ-A2060-G2 sind für fünf (5) Jahre ab dem Verkaufsdatum an den ursprünglichen Käufer für Material- und Verarbeitungsfehler garantiert. Jedes Teil des Produkts, das unter diese Garantie fällt und bei normaler Installation und Nutzung während der Garantiezeit ausfält (wie durch Bogen bei der Begutachtung bestätigt), wird nach Wahl von Bogen repariert oder durch ein neues oder überholtes Produkt ersetzt, vorausgesetzt, das Produkt wird versichert und frankiert an Bogen versandt: Bogen Werkskundendienst: 4570 Shelby Air Drive, Suite 11, Memphis, TN 38118, USA. Reparierte oder überholte Produkte werden frachtfrei an Sie zürückgeschickt. Diese Garantie erstreckt sich nicht auf unsere Produkte, die misshandelt, missbrächlich verwendet, unsachgemäß gelagert, vernachlüssigt, verunfallt, unsachgemäß installiert oder in irgendeiner Weise modifiziert, repariert oder verändert worden oder bei denen die Seriennummer oder der Datumcode entfernt oder unkenntlich gemacht wurde.

DIE VORSTEHENDE EINGESCHRÄNKTE GARANTIE IST DIE EINZIGE UND AUSCHLIEBLICHE GARANTIE VON BOGEN UND DAS EINZIGE UND AUSSCHLIEBLICHE RECHTSMITTEL DES KÄUFERS. BOGEN GIBT KEINE WEITEREN GARANTIEN IRGENDWELCHER ART, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, UND ALLE STILLSCHWEIGENDEN GARANTIEN DER MARKTGÄNGIGKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK WERDEN HIERMIT ZURÜCKGEWIESEN UND IM GESETZLICH ZULÄSSIGEN HOCHSTMAß AUSGESCHLOSSEN. Die Haftung von Bogen, die sich aus der Herstellung, dem Verkauf oder der Lieferung von Produkten oder ihrer Verwendung oder Veräußerung ergibt, ist unabhängig davon, ob sie auf Gewährleistung, Vertrag, unerlaubter Handlung oder sonstigem beruht, auf den Preis des Produkts beschränkt. IN KEINEM FALL IST BOGEN FÜR BESondere, ZUFällIGE ODER FOLGSCHÄDEN (EINSCHLIEBLICH, ABER NICT DARAUF BESCHRÄNKT, ENTGANGENEN GEWINN, DATENVERLUST ODER SCHÄDEN DURCH NUTZUNGSVERLUST) DIE SICH AUS DER HERSTELLUNG, DEM VERKAUF ODER DER LIEFERUNG VON PRODUKTEN ERGEBEN, HAFTBAR, AUCH WENN BOGEN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN ODER VERLUSTE HINGEWIESEN WURDE. In einigen Ländern ist der Ausschluss oder die Einschränkung von beiläufig entstandenen oder Folgeschäden nicht zulässig, sodass die obige Einschränkung oder der Ausschluss möglicherweise nicht für Sie gilt. Diese Garantie gibt Ohnen bestimmte gesetzliche Rechte und Sie konnen darüber hinaus weitere Rechte haben, die von Land zu Land unterschiedlich sind.

Produkte, die außerhalb der Garantiezeit sind, werden ebenfalls vom Bogen-Werkskundendienst - gleiche Adresse wie oben oder Telefonisch unter 201-934-8500, auf Kosten des Eigentümers repariert. Zurückgesandte Produkte, die nicht unter die Garantie fallen, können nach Wahl von Bogen repariert oder durch zuvor reparierte oder überholte Antikel ersetzt werden. Teile und der Arbeitsaufwand für diese Reparaturen haben eine Garantie von 90 Tagen, wenn sie vom Bogen Werkskundendienst durchgeführt wurden. Alle Teile- und Arbeitskosten sowie die Versandkosten gehen zu Lasten des Eigentümers.

Für alle Rücksendungen ist eine Rücksendeugehmigungsummer (RAN) erforderlich. Für einen möglichst effizienten Garantie- oder Reparaturservice fugen Sieitte eine Beschreibung des Defekts bei.
